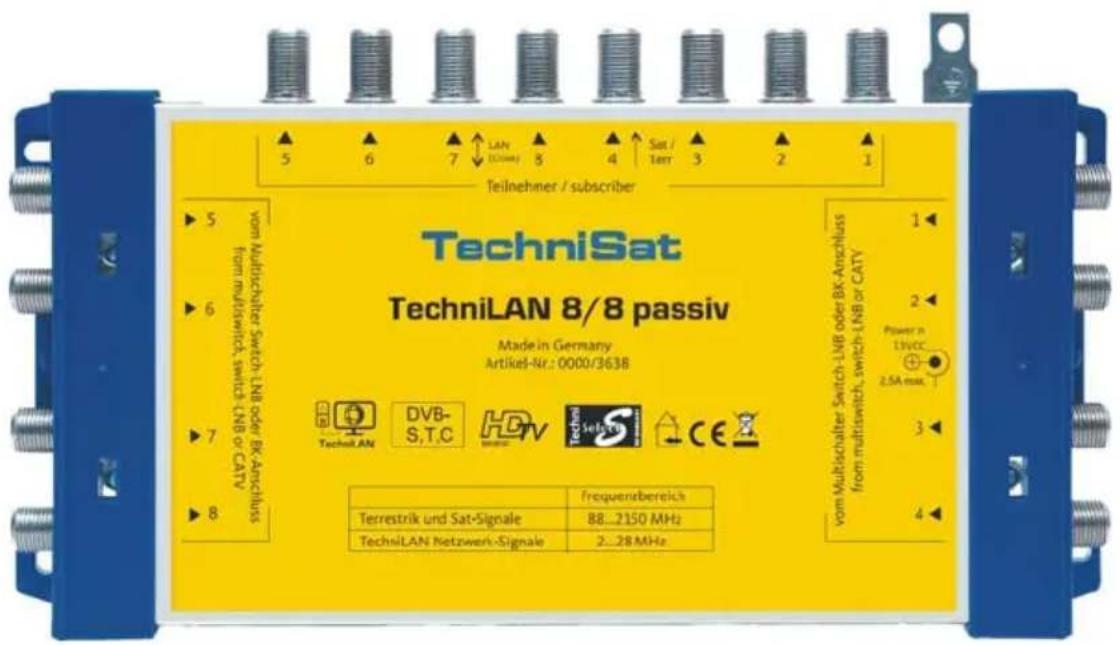

| Produkttyp | Passive Koaxialnetzwerk-Komponente |
| Marke | TechniSat |
| Modell | TechniLAN 8/8 Passiv |
| Artikelnummer | 0000/3638 |
| Anzahl HF-Eingänge | 8 |
| Anzahl HF-Ausgänge | 8 |
| Frequenzbereich | 2 – 2150 MHz |
| Netzwerkstandard | HomePlug AV |
| Maximale Datenrate | 200 Mbit/s |
| Reflexionsdämpfung | 10 dB |
| Satellitenbereichsdämpfung | 2 – 3 dB |
| Terrestrische Dämpfung | 1 – 2 dB |
| Stromversorgung | 13 V DC, 3 A (Netzteil enthalten) |
| Leistungsaufnahme (nur Gerät) | 0 mA |
| Abmessungen (L x B x H) | 217 x 117 x 33 mm |
| Gewicht | 500 g |
| Schirmungsnorm | EN 50083-2 (TechniSelect S) |
| Zertifizierung | CE |
| Anwendung | Aufrüstung vorhandener Koaxialkabelnetze zum Heimnetzwerk |
| Maximale Teilnehmerdosen | 8 (Art.-Nr. 0000/3639) |
| Netzwerktyp | Peer-to-Peer |
| Kompatible Multischalter | TechniSwitch, TechniSystem, GigaSwitch, GigaSystem, GigaSet |
Häufig gestellte Fragen - TechniLAN 8/8 Passive TECHNISAT
Benutzerfragen zu TechniLAN 8/8 Passive TECHNISAT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch TechniLAN 8/8 Passive - TECHNISAT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TechniLAN 8/8 Passive von der Marke TECHNISAT.
BEDIENUNGSANLEITUNG TechniLAN 8/8 Passive TECHNISAT
Montageanleitung / Installation Manual
TechniSat
TechniLAN 8/8 passiv
Artikel-Nr.: 0000/3638
Inhalt
1 Funktionsweise und Verwendungszweck....2
2 Sicherheitshinweise 3
3 Das TechniLAN-Netzwerk 4
3.1 Allgemeines 4
3.2 Installationsbeispiel 4
4 Der TechniLAN 8/8 passiv....5
4.1 Das Gerät 5
4.2 Stromversorgung....5
5 Montage und Inbetriebnahme 6
6 Technische Daten....6
7 Fehlersuchhilfen 7
1 Funktionsweise und Verwendungszweck
Mit den TechniLAN-Komponenten erweitern Sie ihr bestehendes Koaxialkabelnetz auf einfache Art und Weise zu einem Heimnetzwerk, über das elektronische Geräte mit Ethernetanschluss miteinander kommunizieren können und das ohne Bohren, Kabelverlegung oder Funk.
Zur Erweiterung einer bestehenden Sat-Verteilanlage, benötigen Sie lediglich eine TechniLAN-Einschleuseweiche, z.B. den TechniLAN 8/8 passiv, die hinter einem vorhandenen Multischalter in die Teilnehmerausgänge integriert wird und tauschen die vorhandenen Sat-Antennensteckdosen gegen TechniLAN-Teilnehmerdosen aus.
Zusammen mit den TechniLAN-Teilnehmerdosen ist der TechniLAN 8/8 passiv in der Lage, in bestehenden sternförmigen Verteilnetzen für Satellitenfernsehen eine Netzwerkfunktionalität zu ermöglichen.
Das TechniLAN-System kann mit allen aktuellen TechniSat Multischalter-Serien eingesetzt werden, gleich ob diese kaskadiert oder nur in der Grundeinheit verbaut wurden. Das heißt, dass Sie jede Sat-Verteilung mit TechniSwitch-, TechniSystem-, GigaSwitch-, GigaSystem- und GigaSet-Multischaltern an bis zu acht TV-Dosen pro eingesetztem TechniLAN 8/8 passiv zusätzlich für ein Heimnetzwerk nutzen können.
Auch in BK-Hausverteilanlagen mit Sternverteilstruktur ist der Einsatz möglich.
Internetfähige TV-Geräte und Netzwerkkomponenten wie PCs, NAS-Server, Drucker oder DSL-Router lassen sich mit TechniLAN so problemlos miteinander vernetzen.
Mit ca. 200 Mbit/s Datenrate sind die resultierenden Netzwerkverbindungen auch für anspruchsvolle HD-Videostreams völlig ausreichend ^1 . Damit steht selbstverständlich auch für Internet-Radio und Musikangebote, Bildergalerien und die allgemeine Internetnutzung in jedem Fall genügend Bandbreite zur Verfügung
Durch die Nutzung der abgeschirmten, üblicherweise unter Putz verlegten TV-Kabel, entsteht keine zusätzliche elektromagnetische Strahlung oder Abhörgefahr wie bei Funknetzwerken (WLAN). Im Gegensatz zu WLAN sind der Festverkabelung auch Störungen der Netzwerkverbindung im 2,4 GHz-Band fremd, wie z. B. durch Funktelefone, Bluetooth, Funknetze oder RC-Fernsteuertechnik.

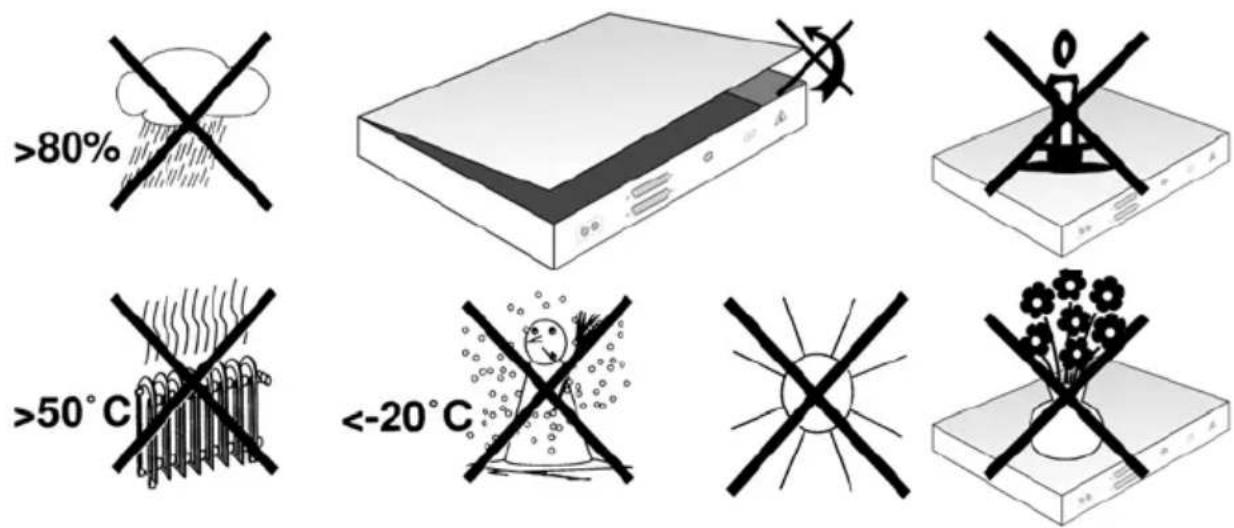

2 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitshinweise vor der Montage sorgfältig durchlesen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsbestimmungen entstanden sind.
- Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu montieren.
- Bauen Sie die Geräte nicht in die Dachisolation ein. Achten Sie auch darauf, dass das Netzteil von Luft umgeben ist.
• Installieren Sie die Anlage im stromlosen Zustand.
• Die Antennenanlage ist zu erden. - Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein.
- Die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der elektrischen Sicherheit müssen berücksichtigt werden.
- Nationale genehmigungsrechtliche Regelungen für Rundfunkempfangsanlagen sind zu beachten.
- Öffnen Sie niemals das Gerät.
Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal ausgeführt werden. In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:
• das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen,
- bei Fehlfunktionen,
- bei starken äußeren Beschädigungen.
3 Das TechniLAN-Netzwerk
3.1 Allgemeines
Die Netzwerkkommunikation über das Koaxialkabel basiert auf dem HomePlug-AV-Standard, mit dem Datenraten bis zu 200 Mbit/s erzielt werden können.
Ein solches Netzwerk besteht aus dem TechniLAN 8/8 passiv und bis zu acht TechniLAN-Teilnehmerdosen (Art.-Nr. 0000/3639).
An die Ethernetbuchsen der TechniLAN-Teilnehmerdosen können die zu vernetzenden Endgeräte wie Computer, Drucker, DSL-Modems und auch die Smart-TVs und Digitalreceiver der ISIO-Familie angeschlossen werden. Es handelt sich hierbei um ein Peer-to-Peer-Netzwerk, bei dem alle Ethernet-Anschlüsse gleichberechtigt sind.
Bild 1: TechniLAN -Dose

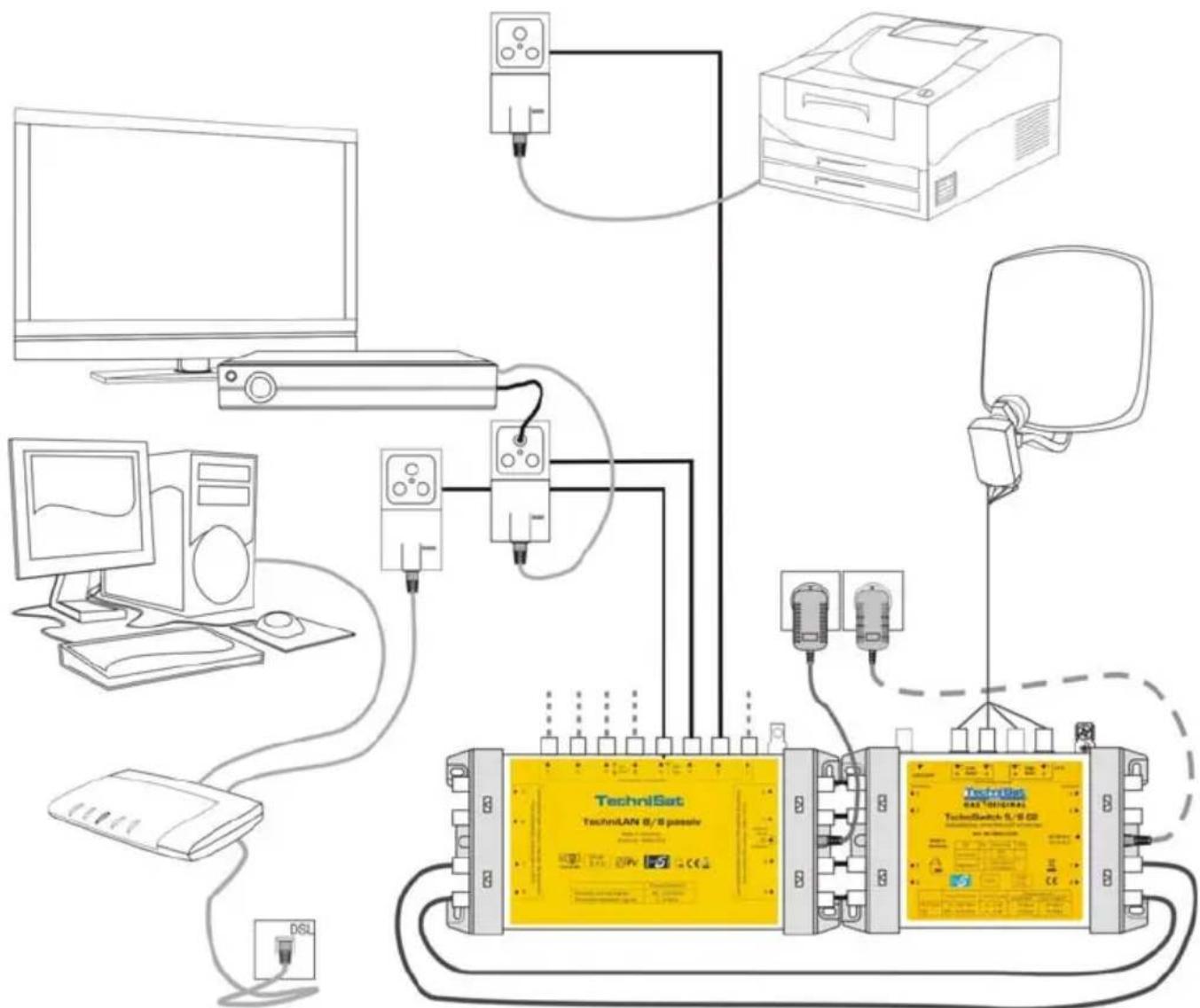

3.2 Installationsbeispiel
Das folgende Beispiel soll zeigen, wie Netzwerke mit dem TechniLAN 8/8 passiv aufgebaut sein können. Empfangsgeräte für das Satellitenfernsehen sind daher nur in geringer Zahl abgebildet.
Bild 1: Installationsbeispiel, DSL-Modem (Internetverbindung) an einer TechniLAN-Dose angeschlossen
4 Der TechniLAN 8/8 passiv
4.1 Das Gerät
DE

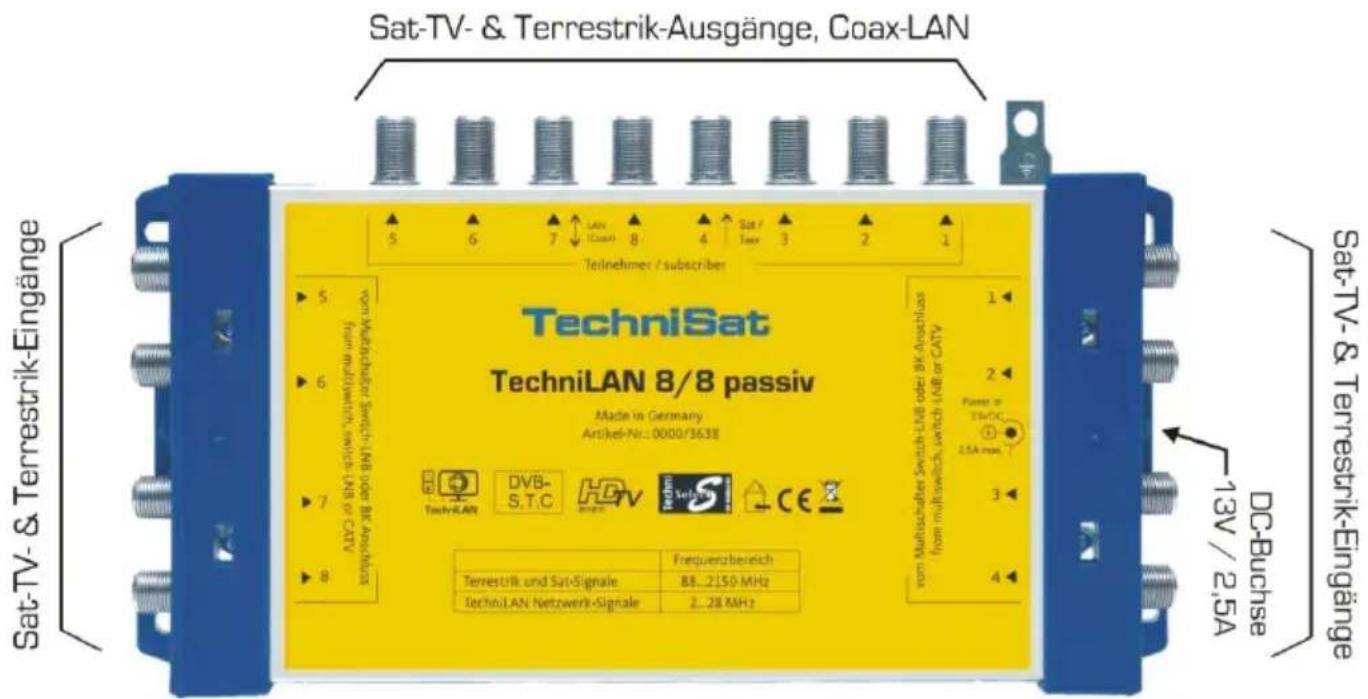

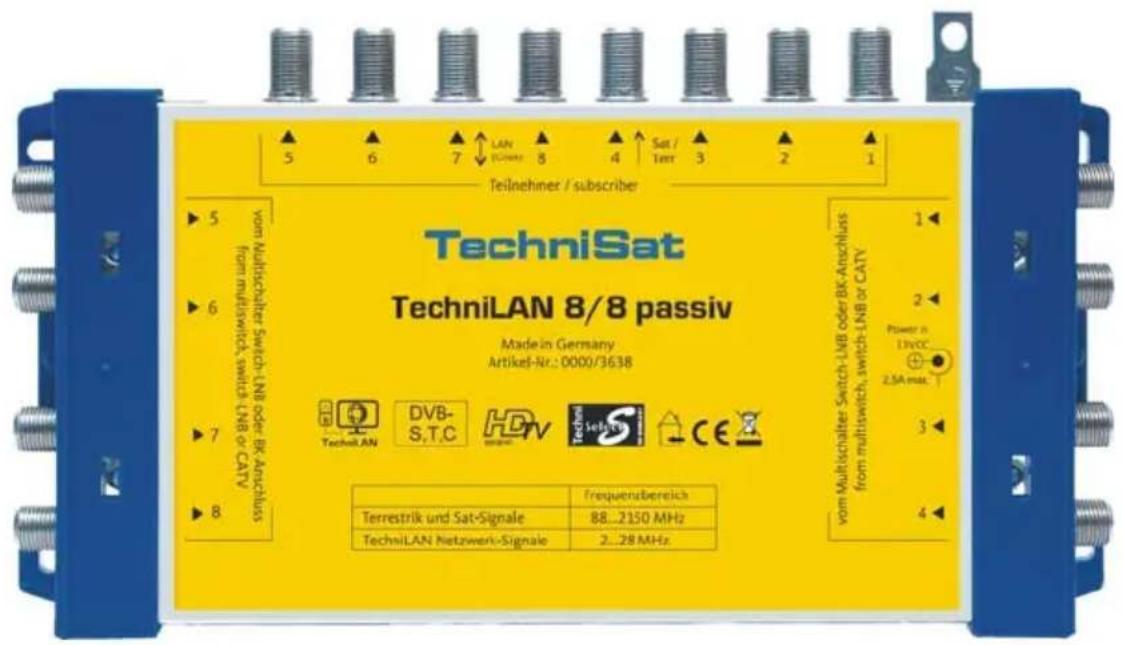

Bild 2: TechniLAN 8/8 passiv
4.2 Stromversorgung
Über das 13V-Steckernetzteil des TechniLAN 8/8 passiv werden alle TechniLAN-Teilnehmer-dosen gespeist. Gibt ein an der Dose angeschlossener Receiver eine höhere Spannung aus, z.B. 18 V für die horizontale Polarisation, übernimmt dieser die Spannungsversorgung der Teilnehmerdose, an der er angeschlossen ist. Die Receiverspannung wird auch zum Multischalter bzw. LNB durchgeleitet, damit auf die vom Receiver gewünschte Empfangsebene geschaltet werden kann.
Der TechniLAN 8/8 passiv ist so konzipiert, dass er die Spannungsversorgung des Multischalters und des LNBs übernehmen kann. Besonders in netzteillosen Anlagen, wie sie zum Beispiel mit dem TechniSwitch 5/8 möglich sind, ist darauf zu achten, dass der Maximalstrom des Steckernetzteils nicht überschritten wird.
Der maximale Stromverbrauch kann durch folgende Formel abgeschätzt werden:
$$ = \cdot \quad \mathrm{mA} 3 5 0 I n I _ {\text { V e r t i n a x }} $$
n ist hierbei die Anzahl der angeschlossenen TechniLAN-Dosen. Hierbei wird davon ausgegangen das unter ungünstigen Bedingungen, z.B. bei langen Koaxialkabeln, der Stromverbrauch der Dosen bei 350 mA liegt.
I_Vert ist der Strom, der in die Verteilanlage (Multischalter und LNB) gespeist wird. Dieser liegt in der Regel bei maximal 400 mA.
Gegebenenfalls ist ein Steckernetzteil an den Multischalter anzuschließen, das dann die Spannungsversorgung der Verteilanlage übernimmt. Dies trifft auch zu, wenn ein Receiver nicht in der Lage sein sollte, den erforderlichen Strom für Verteilanlage und TechniLAN-Dose zu liefern.
5 Montage und Inbetriebnahme
- Schließen Sie den TechniLAN 8/8 passiv an die Signalausgänge des Multischalters an. Auf Grund des gleichen Rastermaßes können dafür, bei Multischaltern der Serien TechniSwitch 5/8, TechniSystem 5/8 bzw. GigaSwitch 9/8, F-auf-F-Schnellverbindungsstecker (Art.-Nr. 0001/3312) verwendet werden.
- Die Signalausgänge des TechniLAN 8/8 passiv sind mit den Koaxialkabeln zu den Teilnehmerdosen zu verbinden.
• Tauschen sie die alten Antennendosen gegen die TechniLAN Dosen. - Schließen Sie das beigelegte Steckernetzteil an. Beachten Sie dabei, dass der zulässige Maximalstrom des Steckernetzteils nicht überschritten wird (siehe Abschnitt 4.2).
- Überprüfen Sie anhand der LEDs an den TechniLAN-Teilnehmerdosen ob dort die Betriebsspannung anliegt. Die grünen LEDs müssen an allen Dosen leuchten.
- Nach einigen Sekunden sollten die Datenverkehr-LEDs (Mitte, gelb) und die Netzwerk-LEDs (links, gelb) der TechniLAN-Teilnehmerdosen aufleuchten und die Bereitschaft des Koaxialkabelnetzwerks signalisieren.
6 Technische Daten
| TechniLAN 8/8 passiv, Artikelnummer 0000/3638 | |
| Zahl der HF-Eingänge | 8x für Satellit, Terrestrik und TechniLAN [2...2.150 MHz] |
| Zahl der HF-Ausgänge | 8x für Satellit, Terrestrik und TechniLAN [2...2.150 MHz] verbunden im Frequenzbereich des Koaxialkabelnetzwerk [2..28 MHz] |
| Reflexionsdämpfung | 10 dB |
| Schirmungsmaß | gemäß EN 50083-2 (TechniSelect S) |
| Netzwerk | Koaxialkabelnetzwerk nach HomePlug-AV-Standard |
| max. Datenrate | 200 Mbit/s |
| Dämpfung Sat-Bereich ^2 | 2...3 dB |
| Dämpfung Terrestrik ^2 | 1...2 dB |
| Stromversorgung | Gerät, Teilnehmerdosen und netzteillos betriebene Verteiltechnik werden durch das Steckernetzteil gespeist Steckernetzteil 230 V / 13 V, 3 A DC, kurzschluss- und überlastfest |
| Stromverbrauch (ohne Dosen und Verteiltechnik) | 0 mA |
| Maße: L x B x H (mm), Gewicht | 217 x 117 x 33, 500 g |
7 Fehlersuchhilfen
| Fehler | mögliche Ursachen | Abhilfe |
| Die Datenrate ist sehr gering. | Ein- und Ausgänge des TechniLAN 8/8 passiv sind vertauscht.Die Dämpfung zwischen TechniLAN 8/8 passiv und Dose ist zu groß | Überprüfen Sie, ob das Gerät richtig mit dem Multischalter bzw. LNB verbunden ist.Überprüfen Sie die Verkabelung. |
| Die grüne Power-LED einer Teilnehmerdose leuchtet nicht. | Es ist ein Kurzschluss zwischen Teilnehmerdose und TechniLAN 8/8 passiv aufgetreten. | Überprüfen Sie die Verkabelung. |
| Die grüne Power-LED aller Teilnehmerdose leuchten nicht. | Das Steckernetzteil hat sich wegen Überlastung abgeschaltet | Überprüfen Sie die Verkablung auf Kurzschlüsse.Schließen Sie ein separates Stecker-netzteil am Multischalter an. |
| Die gelbe Traffic-LED einer Teilnehmerdose leuchtet nicht. | Es konnte bisher keine LAN-Verbindung über das Koaxialkabel aufgebaut werden | Warten Sie einige Sekunden, der Verbindungsaufbau kann einige Minuten dauern.Überprüfen Sie die Verkabelung. |
| Angeschlossene Receiver signalisieren bei bestimmten Programmen Kurzschlüsse auf der LNB-Leitung | Der Receiver ist insbesondere bei Auswahl von Programmen der horizontalen Polarisation (18 V) nicht in der Lage, seine TechniLAN-Dose und die Verteilanlage mit Strom zu versorgen. | Schließen Sie ein separates Stecker-netzteil am Multischalter an. |
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 08/12
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
