BEDIENUNGSANLEITUNG Design Line Halterstation Finnlo

1. Sicherheitshinweise

2. Allgemeines

2.1 Verpackung

2.2 Entsorgung

2.3 Symbolerklärung

3. Montage

3.1 Checkliste

3.2 Montageschritte

4. Pflege und Wartung

5. Explosionszeichnung

1. Teileliste

2. Garantie

3. Service-Hotline & Ersatzteilbestellformular

Index

Seite/Page

1. Sicherheitshinweise

● Max. Belastbarkeit 250 kg.
- Die Langhanteltrainingsstation darf nur für seinen bestimmungsgemäßen Zweck verwendet werden!
- Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Importeur kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Um Verletzungen und/oder Unfälle zu vermeiden, lesen und befolgen Sie bitte diese einfachen Regeln:

1. Erlauben Sie Kindern nicht, mit dem Gerät oder in dessen Nähe zu spielen.
2. Überprüfen Sie regelmäßig, ob alle Schrauben, Muttern, fest angezogen sind.
3. Tauschen Sie defekte Teile sofort aus und nutzen Sie das Gerät bis zur Instandsetzung nicht. Achten Sie auch auf eventuelle Materialermüdungen.
4. Stellen Sie das Gerät auf einen festen und ebenen Untergrund.
5. Trainieren Sie nicht unmittelbar vor bzw. nach den Mahlzeiten.
6. Lassen Sie sich vor Beginn eines Fitness-Trainings immer zuerst von einem Arzt untersuchen.
7. Trainingsgeräte sind auf keinen Fall als Spielgeräte zu verwenden.
8. Achten Sie darauf, dass sich nicht Dritte in der Nähe des Gerätes befinden, da weitere Personen während des Trainings verletzt werden könnten.
9. Das Trainingsgerät darf nicht in feuchten Räumen (Bad) oder auf dem Balkon aufgestellt werden.

IMPORTANT!

Das Gerät entspricht den Anforderungen der DIN EN 957-1/4. Beiunsachgemäßem Gebrauch dieses Gerätes (z.B. übermäßigem Training, falsche Einstellungen, etc.) sind Gesundheitsschäden nicht auszuschließen.

Vor Beginn des Trainings sollte eine allgemeine Untersuchung von Ihrem Arzt durchgeführt werden, um eventuelle vorhandene Gesundheitsrisiken auszuschließen.

2.1 Verpackung

Die Verpackung besteht aus umweltfreundlichen und wieder verwertbaren Materialien:

• Außenverpackung aus Pappe
• Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
  ● Folien und Beutel aus Polyethylen (PE)
• Spannbänder aus Polypropylen (PP)

2.2 Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Um den Zusammenbau für Sie so einfach wie möglich zu gestalten, haben wir die wichtigsten Teile bereits vormontiert. Bevor Sie das Gerätzusammenbauen, sollten Sie bitte diese Aufbauanleitung sorgfältig lesen und danach Schritt für Schritt, wie beschrieben, fortfahren.

Packungsinhalt

• Entnehmen Sie alle Einzelteile und legen Sie diese nebeneinander auf den Boden.
• Stellen Sie den Hauptrahmen auf eine bodenschonende Unterlage, da ohne montierte Standfüße Ihr Boden beschädigt/verkratzt werden könnte. Diese Unterlage sollte flach und nicht zu dick sein, sodass der Rahmen einen stabilen Stand hat.

4. Pflege und Wartung

• Kontrollieren Sie regelmäßig alle Geräteteile und den festen Sitz aller Schrauben und Verbindungen
• Tauschen Sie defekte Teile über unseren Kunden-service sofort aus. Das Gerät darf dann bis zur Instandsetzung nicht verwendet werden.

Pflege

• Zur Reinigung verwenden Sie bitte nur ein feuchtes Tuch ohne scharfe Reinigungsmittel.
• Bauteile, welche mit Schweiß in Kontakt kommen, brauchen nur mit einem feuchten Tuch gereinigt werden.

Maintenance

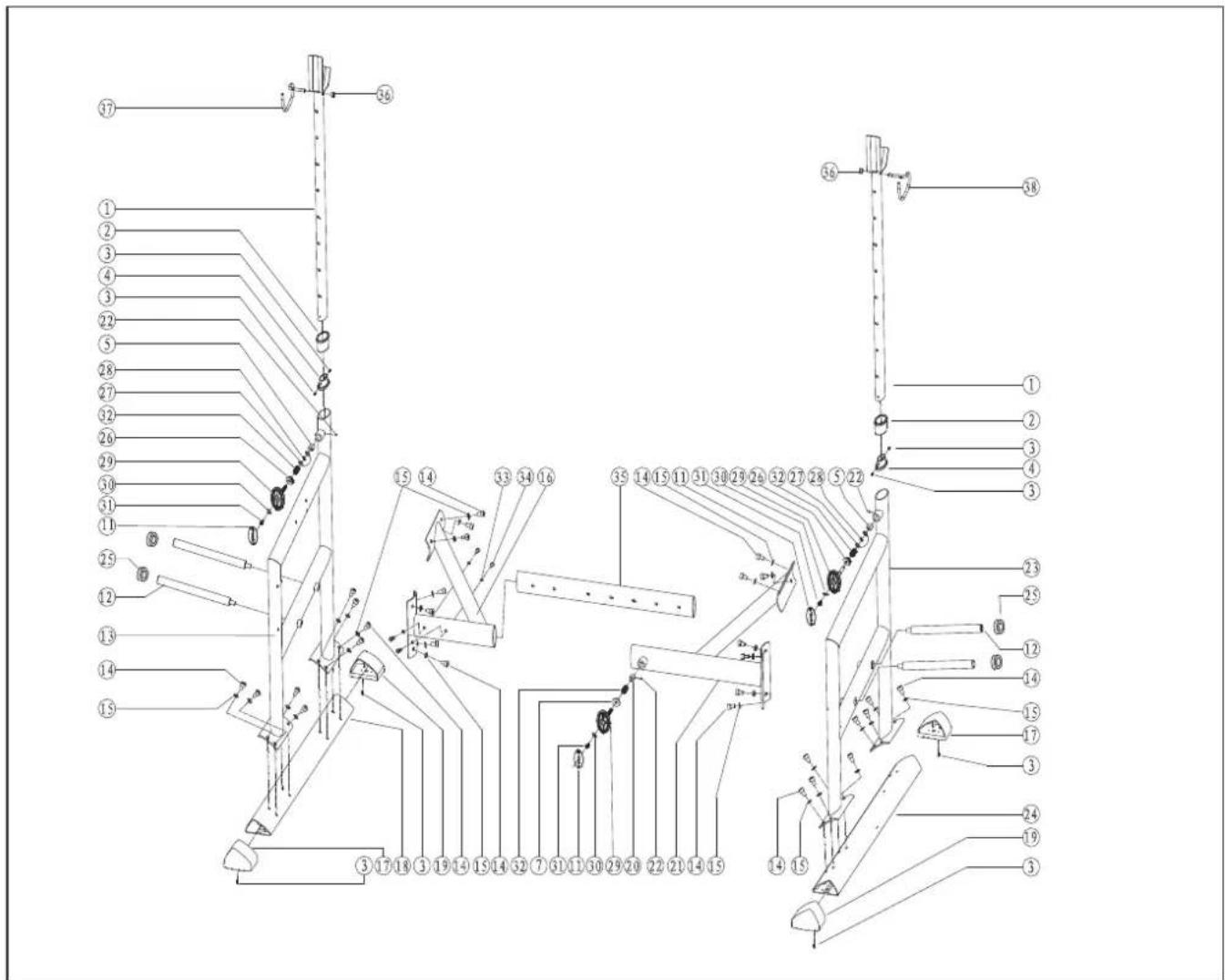

5. Explosionszeichnung

/ Explosiondrawing

Position	Bezeichnung	Description	Abmessung/Dimension	Menge/Quantity
3871 -1 Höhenverstellrahmen Adjustment tube 2
-2	Kunststoffbuchse	Bushing	2
-3 Kreuzschlitzschraube Cross head screw ST 4.2x25			8
-4 Kunststoffbuchse, innen		Bushing, inner side	2
-5 Messingbuchse		Brass bushing	2
-6 Nicht benötigt		Not needed	0
-7	Mutter Nut		M22	1
-8 Nicht benötigt		Not needed	0
-9 Nicht benötigt		Not needed	0
-10	Nicht benötigt		Not needed	0
-11	Finnlo Sticker		Finnlo sticker	3
-12	Gewichtescheibenaufnahme		Plate holder	4
-13	Rahmen, links		Frame, left side	1
-14	Innensechskantschraube		Allenscrew	M10x16
-15	Unterlegscheibe	Washer	∅10	30
-16	Verstellrahmen		Adjustment tube	1
-17	Fußkappe, rechts		Foot cap, right side	2
-18	Standfuß, links		Foot tubbing, left side	1
-19	Fußkappe, links		Foot cap, left side	2
-20	Messingbuchse		Brass bushing	1
-21	Verstellrahmen Hülse		Adjustemnt tube sieve	1
-22	Innensechskantschraube		Allenscrew	M4x5
-23	Rahmen, rechts		Frame, right side	1
-24	Standfuß, rechts		Foot tubbing, right side	1
-25	Abstandshalter		Bumper	4
-26	Mutter		Nut	M22
-27	Unterlegscheibe		Washer	∅10.5x∅17.8x1.2
-28	Federring		Spring ring	∅10
-29	Finnlo Knopf		Finnlo Knob	3
-30	Unterlegscheibe	Washer	∅5	3
-31	Innensechskantschraube		Allenscrew	M5x15
-32	Gewindeeinsatz		Thread	3
-33	Unterlegscheibe	Washer	∅8	4
-34	Innensechskantschraube		Allenscrew	M8x16
-35	Verlängerungsrohr		Extension tube	1
-36	Mutter, selbstsichernd		Safety nut	M8
-37	Sicherheitsbügel, links		Safety hook, left side	1
-38	Sicherheitsbügel, rechts		Safety hook, right side	1

Bei den mit * versehenen Teilnummern handelt es sich um Verschleißteile, die einer natürlichen Abnutzung unterliegen und ggf. nach intensivem oder längerem Gebrauch ausgetauscht werden müssen. In diesem Falle wenden Sie sich bitte an den Finnlo – Kundenservice. Hier können die Teile gegen Berechnung angefordert werden.
The part numbers with an * are wear and tear parts, which are subject to natural wear and which must be replaced after intensive or long-term use. In this case, please contact Einnlo Customer Service. You can request the parts and be charged for them.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

1) Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nummern 2-5) Schäden oder Mängel am Gerät, die nachweislich auf einem Fabrikationsfehler beruhen, wenn sie uns unverzüglich nach Feststellung gemeldet werden. Es gelten folgende Garantiezeiten: ● Private Nutzung: 36 Monate
- Semiprofessionelle Nutzung: z.B. in Hotels, Rehaeinrichtungen, Wellnesscenter oder vergleichbaren Einrichtungen, gilt eine Garantiezeit von 12 Monaten.
- Professionelle Nutzung: z.B. in Fitnessstudios besteht kein Garantieanspruch.
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas oder Kunststoff. Eine Garantiepflicht wird nicht ausgelöst: durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein durch Schäden höherer Gewalt.
2) Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. Die Kosten für Material und Arbeitszeit werden von uns getragen. Instandsetzungen am Aufstellungsort können nicht verlangt werden. Der Kaufbeleg mit Kauf- und/oder Lieferdatum ist vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
3) Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind, ferner wenn das Gerät durch den Einfluss höherer Gewalt oder durch Umwelteinflüsse beschädigt oder zerstört ist, bei Schäden, die durch unsachgemäße Behandlung – insbesondere Nichtbeachtung der Betriebsanleitung – oder Wartung aufgetreten sind oder falls das Gerät mechanische Beschädigungen irgendwelcher Art aufweist. Der Kundendienst kann Sie nach telefonischer Rücksprache zur Reparatur bzw. zum Tausch von Teilen, welche Sie zugesandt bekommen, ermächtigen. In diesem Fall erlischt der Garantieanspruch selbstverständlich nicht.
4) Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.
5) Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
6) Unsere Garantiebedingungen, die Voraussetzungen und Umfang unserer Garantieleistungen beinhalten, lassen die vertraglichen Gewährleistungsverpflichtungen des Verkäufers unberührt.
7) Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen.

Importeur

Hammer Sport AG

Von Liebig Str. 21

89231 Neu-Ulm

8. Service-hotline und Ersatzteilbestellformular

Um Ihnen optimal helfen zu können, halten Sie bitte

Artikel-Nummer, Seriennummer, Explosionszeichnung und

Teileliste bereit.

SERVICE-HOTLINE

Tel.: [phone],-62 oder -68

Fax: [phone]

Montag bis Donnerstag

Freitag

von 09.00 Uhr bis 16.00 Uhr

von 09.00 Uhr bis 14.00 Uhr

E-Mail: [e-mail]

An

Hammer Sport AG

Abt. Kundendienst

Von-Liebig-Str. 21

89231 Neu-Ulm

Art.-Nr.:3871 DS Langhanteltrainingsstation Serien Nr.:

Ort: .... Datum: ....

Ersatzteilbestellung

(Bitte in Druckbuchstaben ausfüllen!)

Kaufdatum: ...... Gekauft bei Firma: ......

(Garantieansprüche nur in Verbindung mit einer Kopie des Kaufbeleges!)

Bitte liefern Sie mir folgende Ersatzteile (Bitte leserlich schreiben!):

Position	Bezeichnung	Stückzahl	Bestellgrund

Käufer:

(Name, Vorname)

(Strasse, Hausnr.)

(PLZ, Wohnort)

(Telefon, Fax)

(E-Mail-Adresse)

Lieferadresse: (wenn abweichend von Käuferadresse)

(Firma)

(Ansprechpartner)

(Strasse, Hausnr.)

(PLZ, Wohnort)

(Telefon, Fax)

(E-Mail-Adresse)
