BEDIENUNGSANLEITUNG Autark 8000 Finnlo

1. Sicherheitshinweise

2. Allgemeines

2.1 Verpackung

1. Montage

3.1 Montageschritte

1. Pflege und Wartung

2. Trainingsanleitung

5.1 Übungsbilder

5.2 Verstellmöglichkeiten

1. Teileliste

2. Garantie

3. Service-Hotline & Ersatzteilbestellformular

Index

Seite/Page

• Es handelt sich bei diesem Kraftgerät um ein Trainingsgerät der Klasse H, nach DIN EN 957-1/2.
  ● Max. Belastbarkeit 120 kg.
• Das Kraftgerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden!
• Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Importeur kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
• Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenquellen, die Verletzungen verursachen könnten, wurden bestmöglich ausgeschlossen.

Um Verletzungen und/oder Unfälle zu vermeiden, lesen und befolgen Sie bitte diese einfachen Regeln:

1. Erlauben Sie Kindern nicht, mit dem Gerät oder in dessen Nähe zu spielen.
2. Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern, fest angezogen sind.
3. Tauschen Sie defekte Teile sofort aus und nutzen Sie das Gerät bis zur Instandsetzung nicht. Achten Sie auch auf eventuelle Materialermüdungen.
4. Vor Inbetriebnahme des Gerätes die Bedienungsanleitung genau durchlesen.
5. Das Gerät braucht in jede Richtung genügend Freiraum (mindestens 1,5m).
6. Stellen Sie das Gerät auf einen festen und ebenen Untergrund.
7. Trainieren Sie nicht unmittelbar vor bzw. nach den Mahlzeiten.
8. Lassen Sie sich vor Beginn eines Fitness-Trainings immer zuerst von einem Arzt untersuchen.
9. Das Sicherheitsniveau des Gerätes kann nur gewährleistet werden, wenn Sie in regelmäßigen Abständen die Verschleißteile überprüfen. Diese sind mit * in der Teileliste gekennzeichnet.
10. Trainingsgeräte sind auf keinen Fall als Spielgeräte zu verwenden.
11. Tragen Sie Schuhe und trainieren Sie nie barfuß.
12. Achten Sie darauf, dass sich nicht Dritte in der Nähe des Gerätes befinden, da weitere Personen durch die beweglichen Teile verletzt werden könnten.
13. Das Trainingsgerät darf nicht in feuchten Räumen (Bad) oder auf dem Balkon aufgestellt werden.

IMPORTANT!

Der Anwendungsbereich dieses Trainingsgerätes ist der Heimbereich. Das Gerät entspricht den Anforderungen der DIN EN 957-1/2 Klasse HC. Bei unsachgemäßem Gebrauch dieses Gerätes (z. B. übermäßigem Training, falsche Einstellungen, etc.) sind Gesundheitsschäden nicht auszuschließen.

Vor Beginn des Trainings sollte eine allgemeine Untersuchung von Ihrem Arzt durchgeführt werden, um eventuelle vorhandene Gesundheitsrisiken auszuschließen.

Die Verpackung besteht aus umweltfreundlichen und wieder verwertbaren Materialien:

• Außenverpackung aus Pappe
• Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
  ● Folien und Beutel aus Polyäthylen (PE)
• Spannbänder aus Polypropylen (PP)

2.1 Packaging

Um den Zusammenbau des Kraftgerätes für Sie so einfach wie möglich zu gestalten, haben wir die wichtigsten Teile bereits vormontiert. Bevor Sie das Gerät zusammenbauen, sollten Sie bitte diese Aufbauanleitung sorgfältig lesen und danach Schritt für Schritt, wie beschrieben, fortfahren.

Packungsinhalt

• Entnehmen Sie alle Einzelteile und legen Sie diese nebeneinander auf den Boden.
• Stellen Sie den Hauptrahmen auf eine bodenschonende Unterlage, da Metallteile Ihren Boden beschädigen/verkratzen könnten. Diese Unterlage sollte flach und nicht zu dick sein, sodass das Krafgerät einen stabilen Stand hat.
• Achten Sie darauf, dass Sie während des Zusammenbaus in jede Richtung hin genügend Bewegungsfrei-raum [mind. 1,5 m] haben.

3. Assembly

Schraubverbindungen bis zum Schritt 3 nicht festziehen! Do not tighten hardware until step 3!

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
-1	Hauptrahmen, hinten Rear base 1
-2	Stütze, links Left vertical support 1
-3	Stütze, rechts Right vertical support 1
-4	Hauptrahmen	Mainframe		1
-37	Rollenhalter, beweglich für Stütze	Top swivel pulley holder		2
-55	Sicherungsring	Snap ring	1"	4
-56	Unterlegscheibe	Washer	3/8"	8
-58	Mutter, selbstsichernd	Safety nut	3/8"	4
-59	Sechskantschraube	Hex head screw	3/8"-16x5 1/4	2
-118	Sechskantschraube	Hex head screw	3/8"-16x5"	2
-182	Unterlegscheibe, gebogen	Wavy washer		2

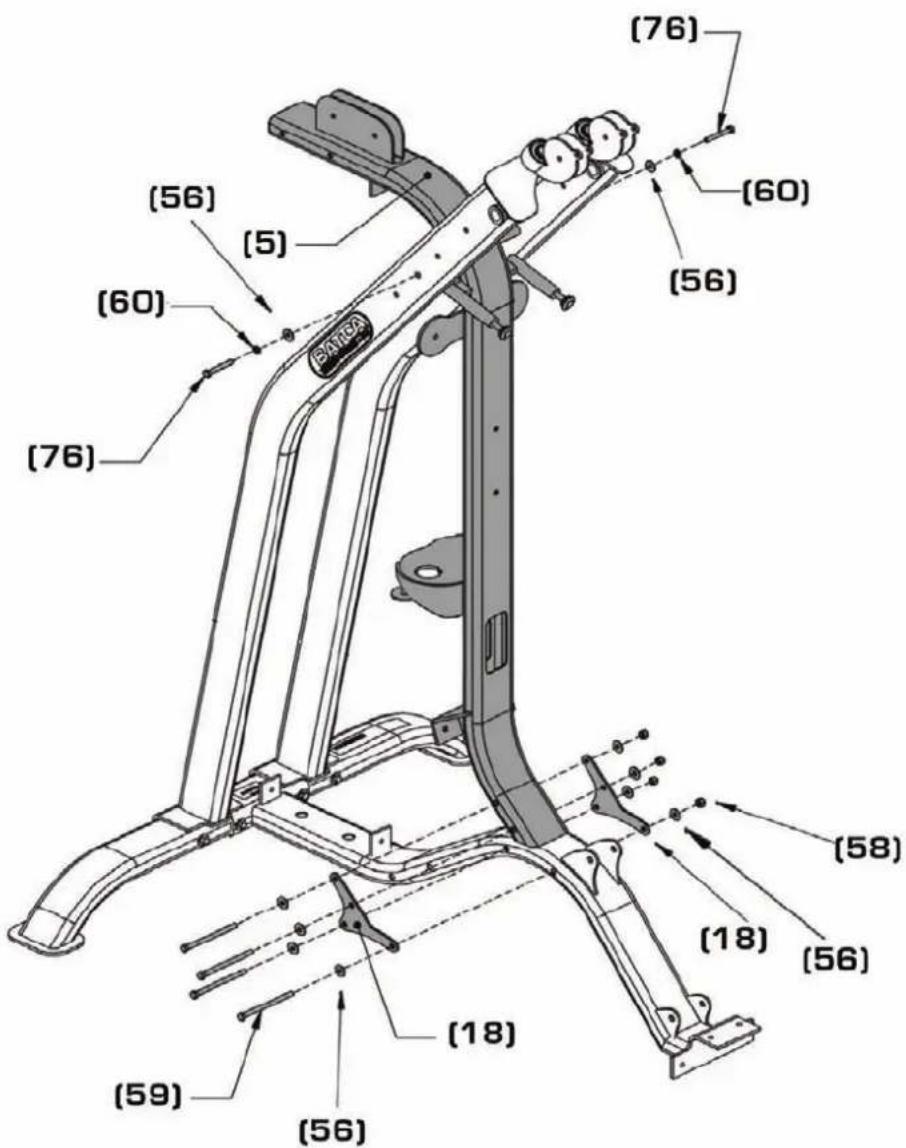

(76) (60) (56) (56) (5) (60) (76) (18) (58) (56) (18) (59) (56)

Schraubverbindungen bis zum Schritt 3 nicht festziehen! Do not tighten hardware until step 3!

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
5 Rahmen, Mitte Middle pole assembly	1
18 Vertärkunsplatte für Rahmen, Mitte Middle pole connector plate		2
56	Unterlegscheibe	Washer	3/8"	10
58	Mutter, selbstsichernd	Safety nut		3/8"
59	Sechskantschraube	Hex head bolt		3/8"x 5 1/4
60 Sägering	Lock washer		3/8"	2
76	Sechskantschraube	Hex head screw		3/8"x 2 1/2

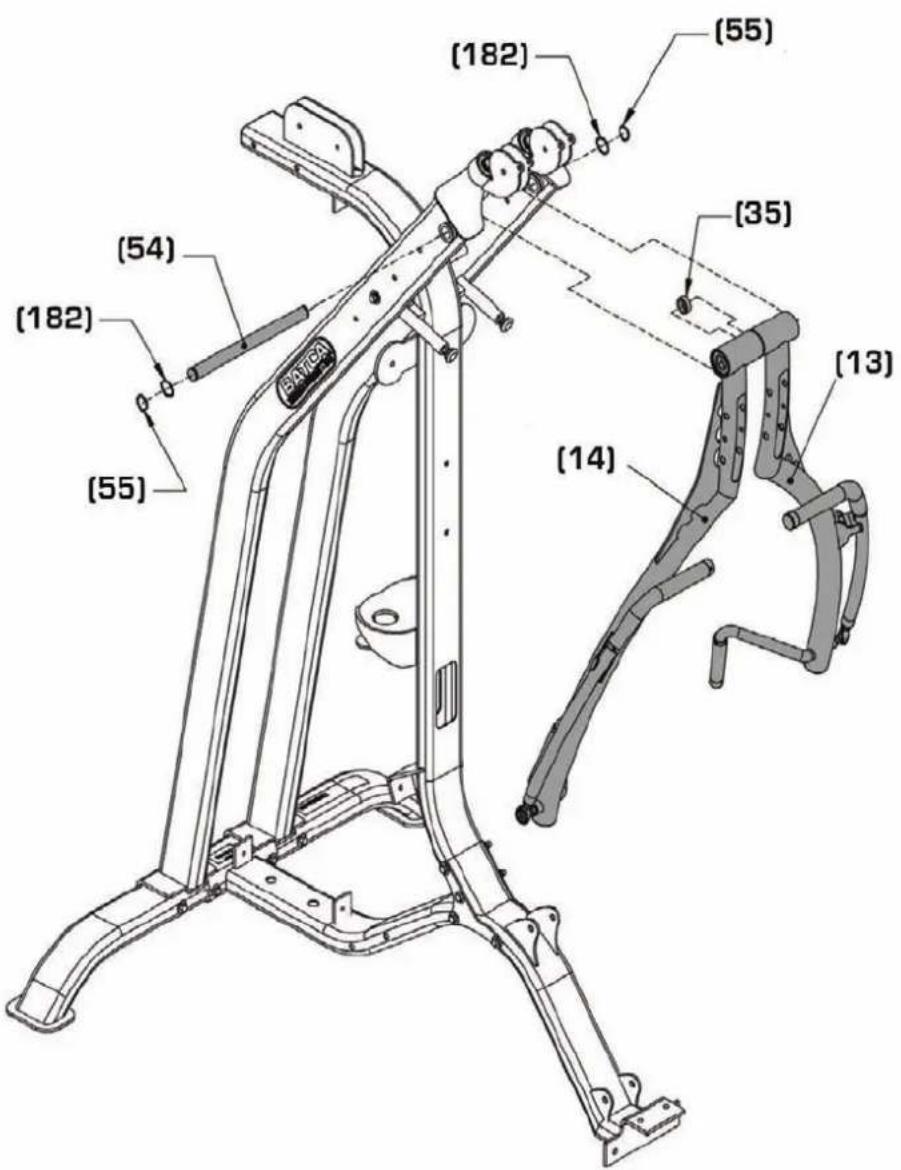

(54) (182) (55) (182) (55) (182) (35) (13) (14)

Ziehen Sie alle Schraubverbindungen der Schritte 1,2 und 3 fest! Tighten all hardware from step 1, 2 and 3!

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
13	Drückarm, rechts Right arm assembly	1
14	Drückarm, links Left arm assembly	1
35	Abstandshalter	Spacer		1
54	Achse	Arm shaft		1
55	Sicherungsring	Snap ring	1"	2
182	Unterlegscheibe, gebogen	Wavy washer		2

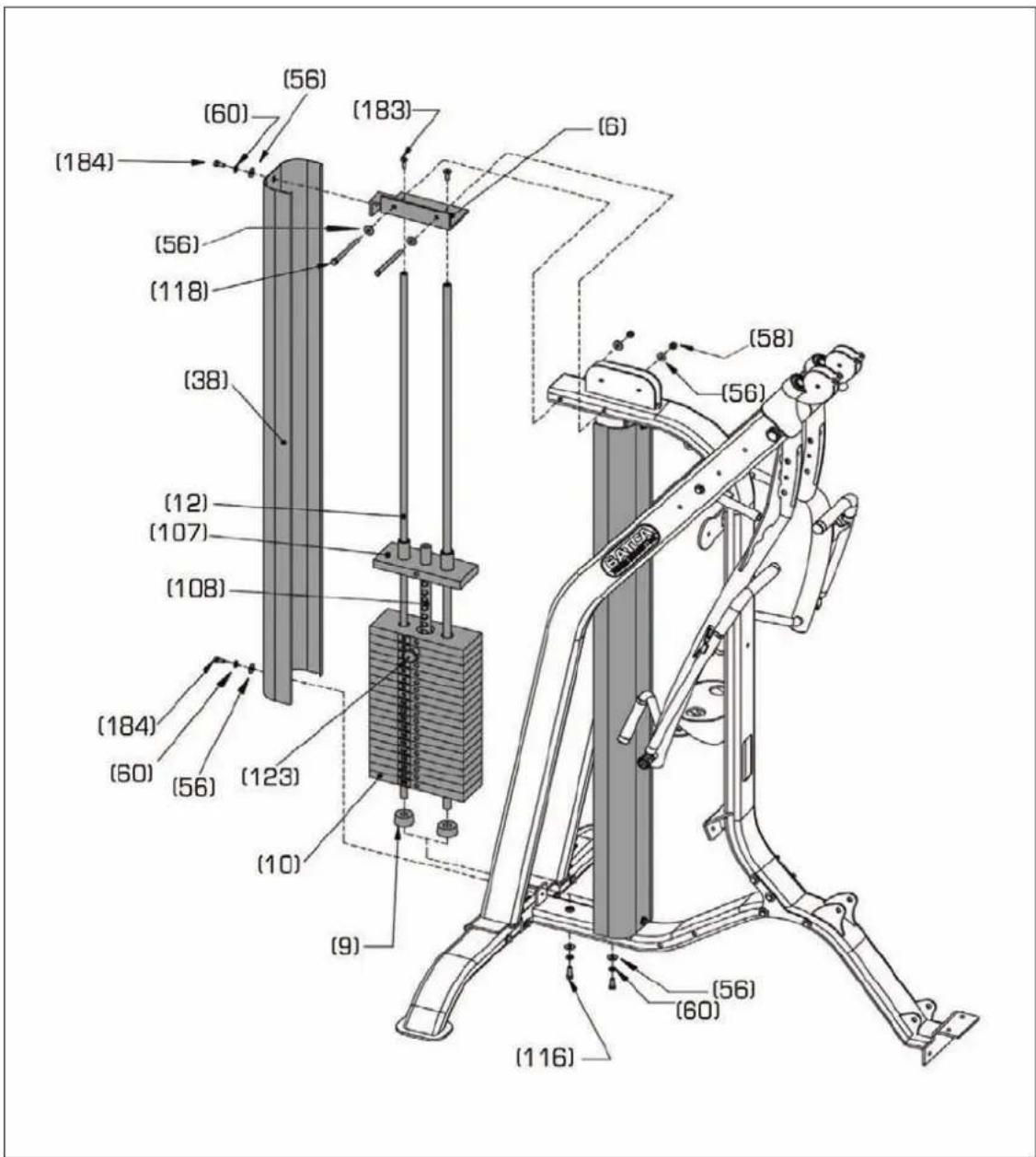

(184) (60) (56) (183) (6) (56) (118) (38) (12) (107) (108) (184) (60) (56) (123) (10) (9) (56) (60) (116)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
6 Platte für Gewichtestangen Guide rod holder 1
9 Gummidämpfer für Gewichteplatten Rubber donut 2
10 Gewichteplatte Weight plate 19
12 Gewichtestangen		Guide rod	2
38 Gewichteverkleidung		Weight shroud	2
56	Unterlegscheibe	Washer	3/8"	10
58	Mutter, selbstsichernd	Safety nut	3/8"	2
60 Sägering		Lock washer	3/8"	6
107	Topgewichteplatte	Top plate		1
108	Gewichteauswahlstab	Selection shaft		1
111	Gewichtcaufkleber	Weight stack decals		2
116	Sechskantschraube	Hex head screw	3/8"-16x3/4"	2
118	Sechskantschraube	Hex head screw	3/8"-16x5"	2
123	Gewichteauswahlstift	Weight selection pin		1
183	Innensechskantschraube	Allen screw	FHSCS 3/8"-16x3/4"	2
184	Sechskantschraube	Hex head screw	3/8"-16x1/2"	4

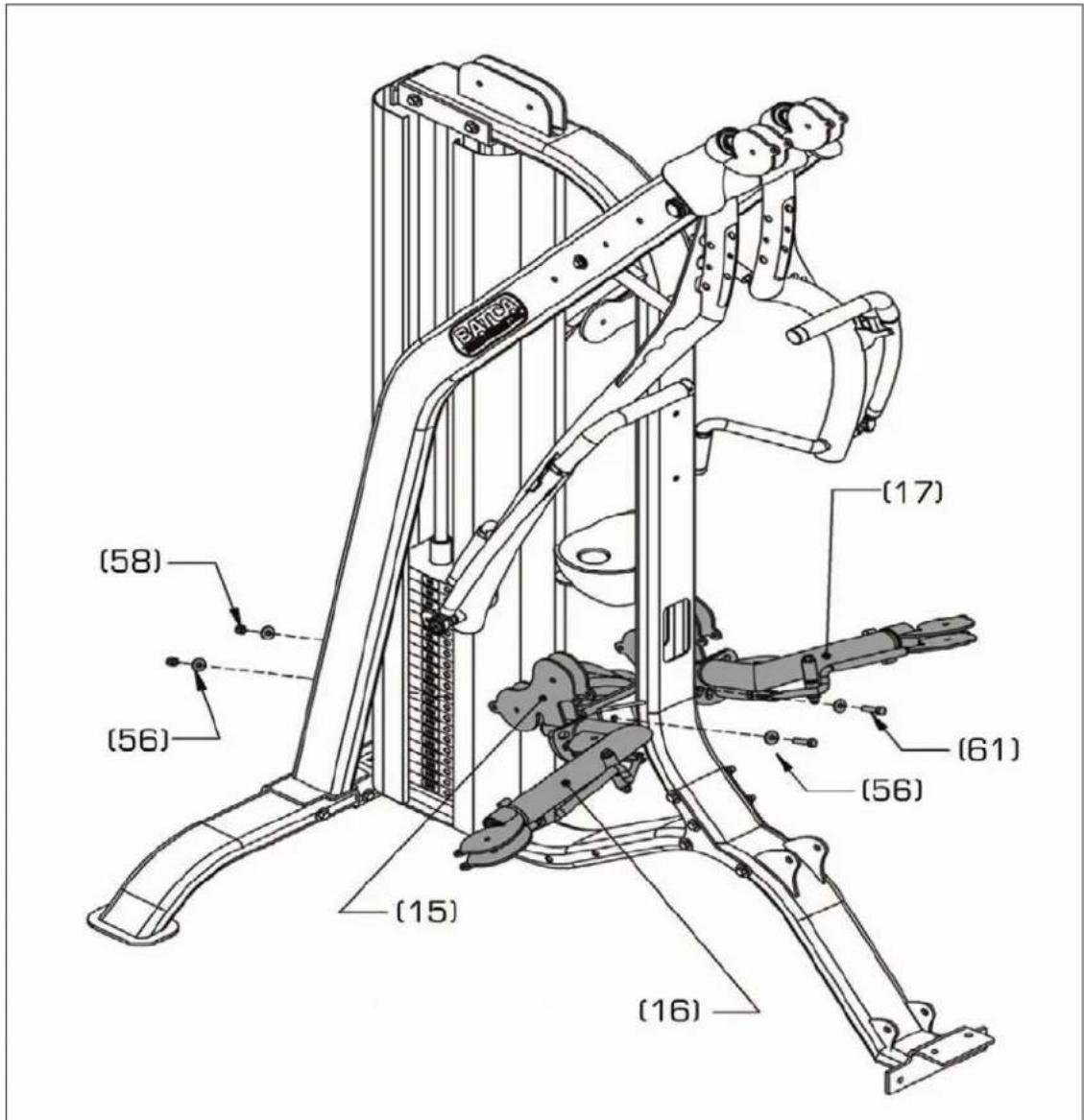

(58) (56) (15) (16) (17) (61)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
15	Untere Armaufnahme Formal arm mount	1
16	Arm, unten rechts Functional arm, right	1
17	Arm, unten links Functional arm, left	1
56	Unterlegscheibe	Washer	3/8"	4
58	Mutter, selbstsichernd		Safety nut	3/8"
61	Sechskantschraube		Hex head screw	3/8"-16x1 1/4

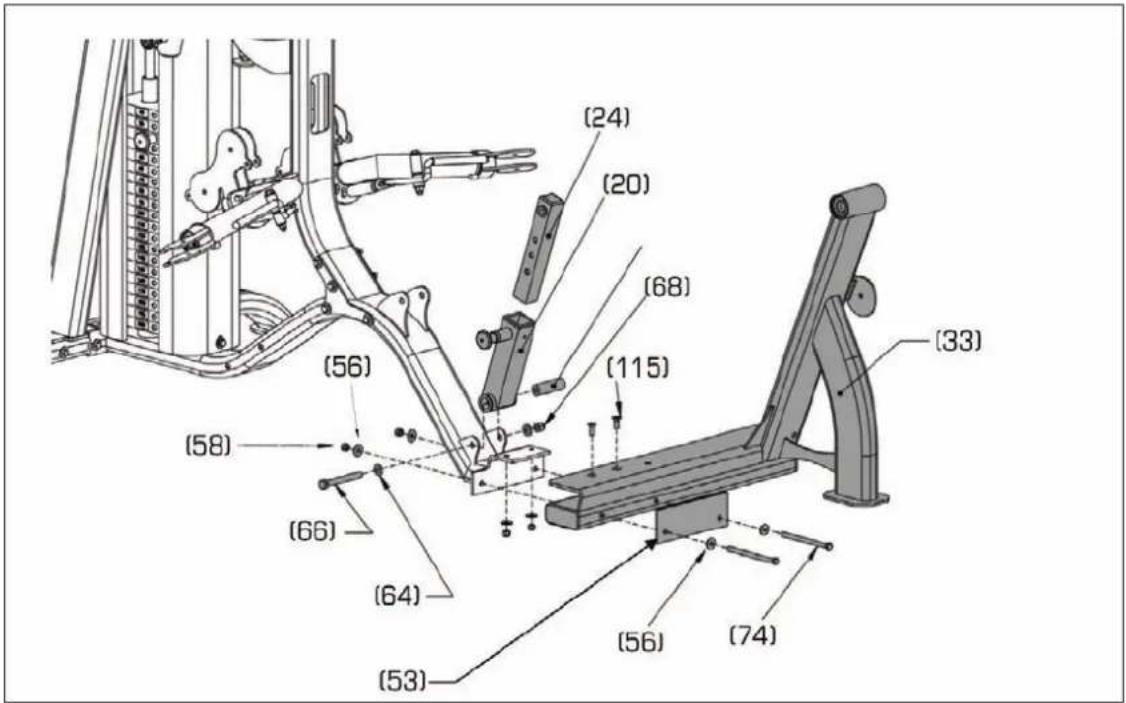

(24) (20) (68) (115) (33) (56) (58) (66) (64) (53) (56) (74)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
20	Sitzverstellung	Telespar	1
24	Sitzhöhenverstellung	Seat adjustment 1
33	Beincurlrahmen	Legextension frame 1
53	Verstärkungsplatte	Anti deflection plate	1
56	Unterlegscheibe	Washer	3/8"	6
58	Mutter, selbstsichernd	Safety nut	3/8"	4
64	Unterlegscheibe	Washer	1/2"
66	Sechskantschraube	Hex head screw	1/2"-13x4 1/4"	1
68	Mutter, selbstsichernd	Safety nu	1/2"	1
74	Sechskantschraube	Hex head screw	3/8"-16x5 1/2"	2
115	Innensechskantschraube	Allenscrew	3/8"-16x1"	2
122	Verbindungsachse	Axle	3"	1

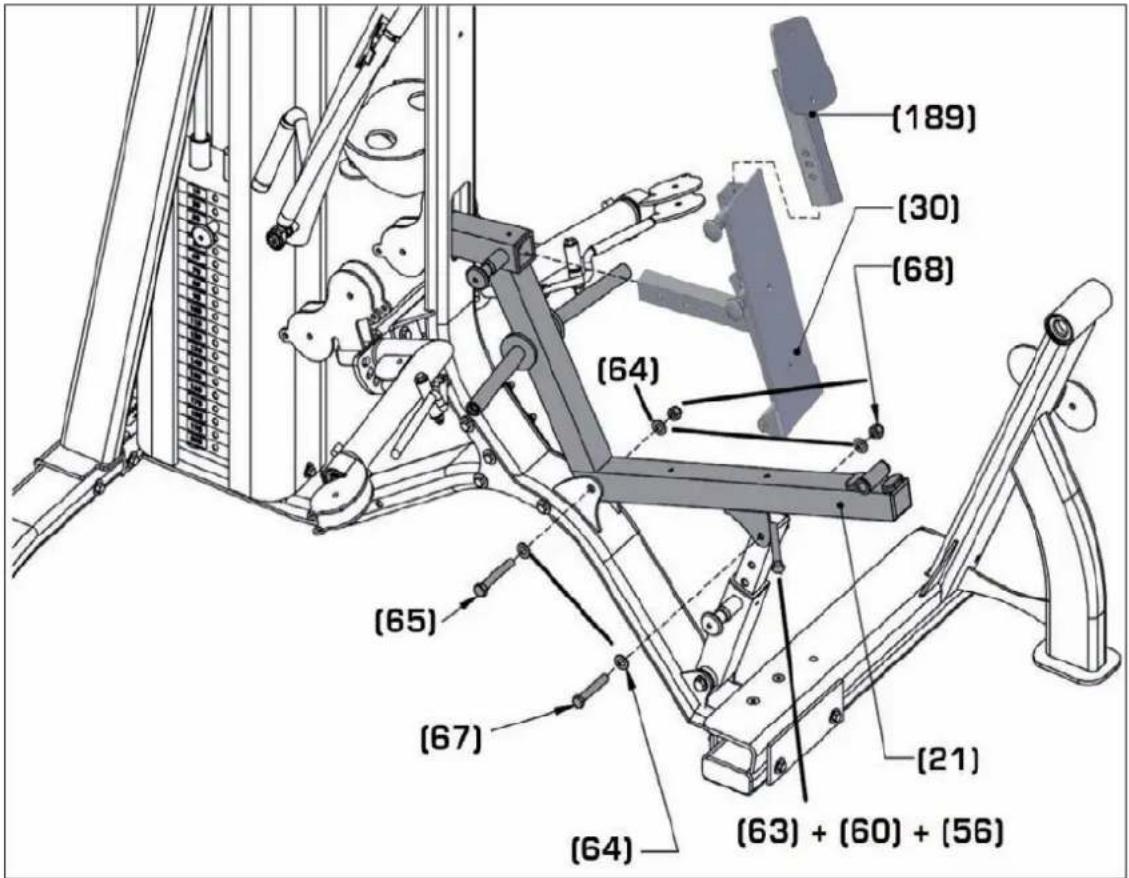

(189) (30) (68) (64) (65) (67) (21) (63) + (60) + (56) (64)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
21	Sitzrahmen Seat frame assembly 1
30	Verstellung Rückenpolster Backrest adjustment 1
56	Unterlegscheibe	Washer 3/8"	1
60	Federring	Lock washer	3/8"	1
63	Sechskantschraube	Hex head screw	3/8"x3"	1
64	Unterlegscheibe	Washer	1/2"
65	Sechskantschraube	Hex head screw	1/2"-13x3 1/2"	1
67	Sechskantschraube	Hex head screw	1/2"-13x3"	1
68	Mutter, selbstsichernd	Safety nut	1/2"	2
189	Höhenverstellung Kopfpolster	Head chrome adjustment		1

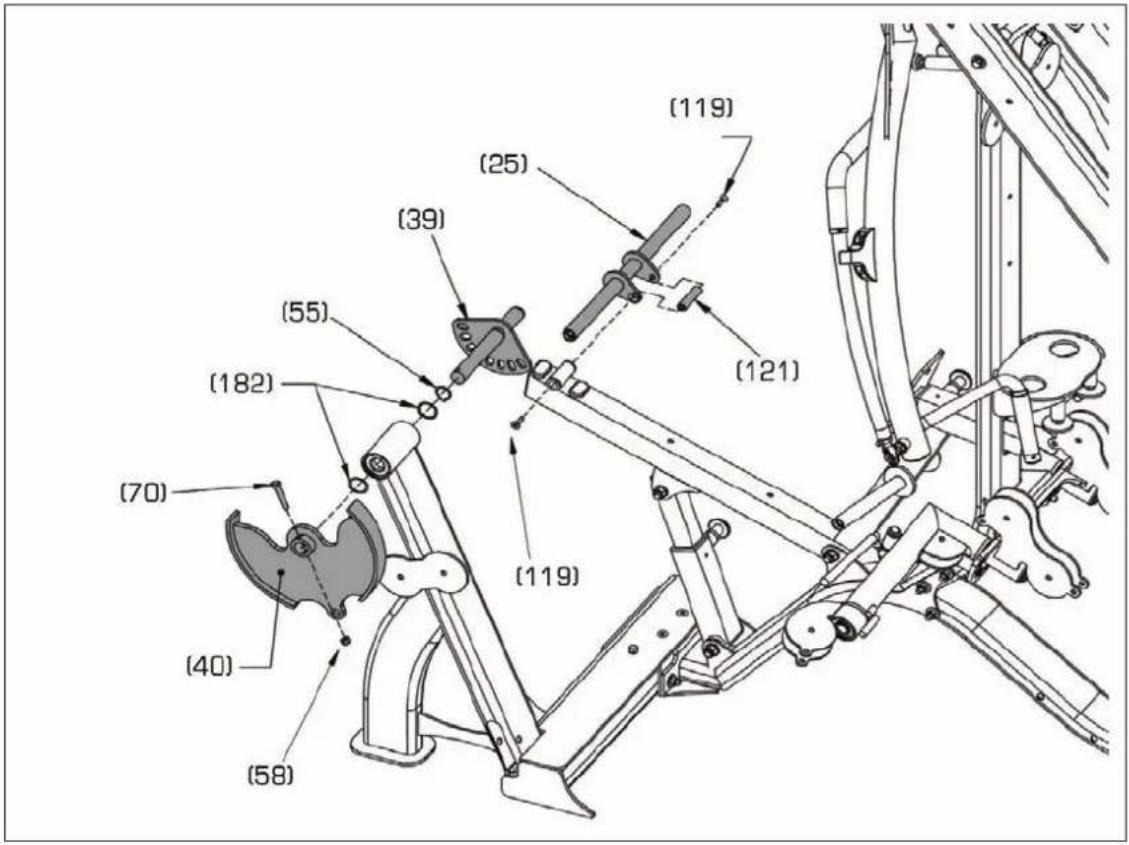

(119) (25) (39) (121) (55) (182) (70) (40) (58) (119)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
25	Aufnahme für Kniepolster Knee alignment roller	1
39	Winkelverstellung für Beincurler Leg extension shaft	1
40	Kabelführung für Beincurler Leg extension cam assembly	1
55	Sicherungsring Snap ring 1"	1
58	Mutter, selbstsichernd	Safety nut	3/8"	1
70	Sechskantschraube	Hex head screw	3/8"-16x2"	1
119	Innensechskantschraube	Allenscrew	FHSCS 5/16"-18x1"	2
121	Hülse	Axle		1
182	Unterlegscheibe, gebogen	Wavy washer		2

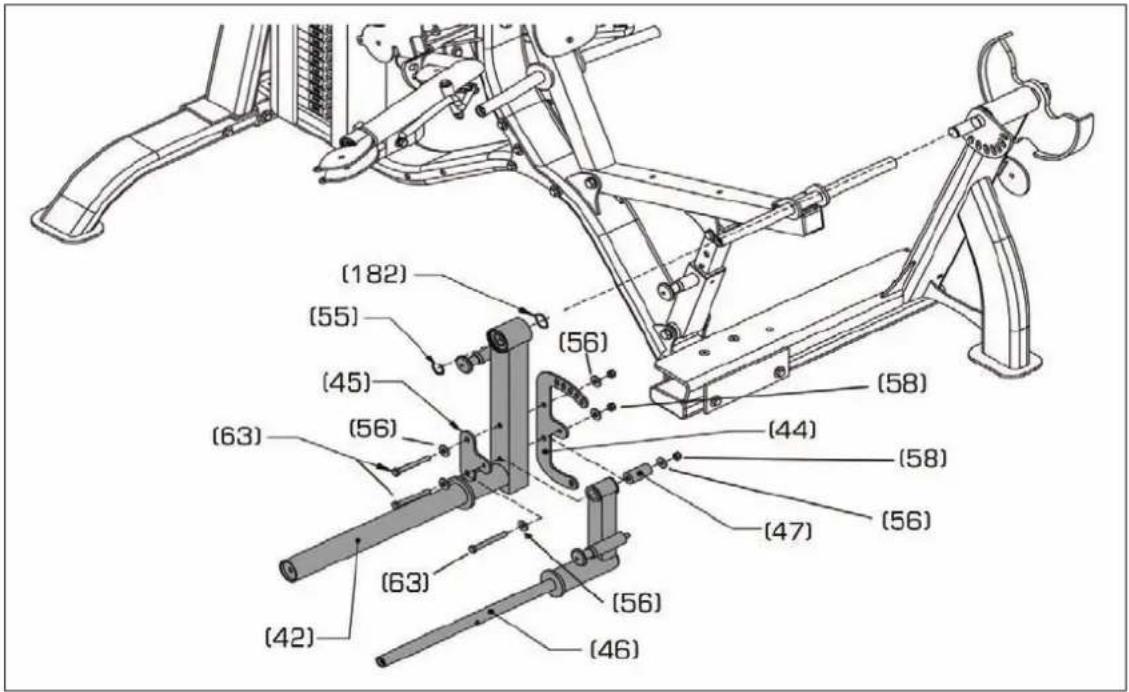

(182) (55) (45) (63) (56) (56) (58) (44) (58) (47) (56) (63) (42) (46)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
42	Polsteraufnahme für Beincurler Leg extension arm assembly 1
44	Oberschenkelfixierung Knee hold down plate 1
	45	Platte Plate	1
46	Oberschenkelfixierung Knee hold down assembly 1
	47	Achse	Axle	1
55	Sicherungsring	Snap ring	1"	2
	56	Unterlegscheibe	Washer	3/8"
	58	Mutter, selbstsichernd	Safety nut	3/8"
	63	Sechskantschraube	Hex head screw	3/8"-16x3"
	182	Unterlegscheibe, gebogen	Wavy washer

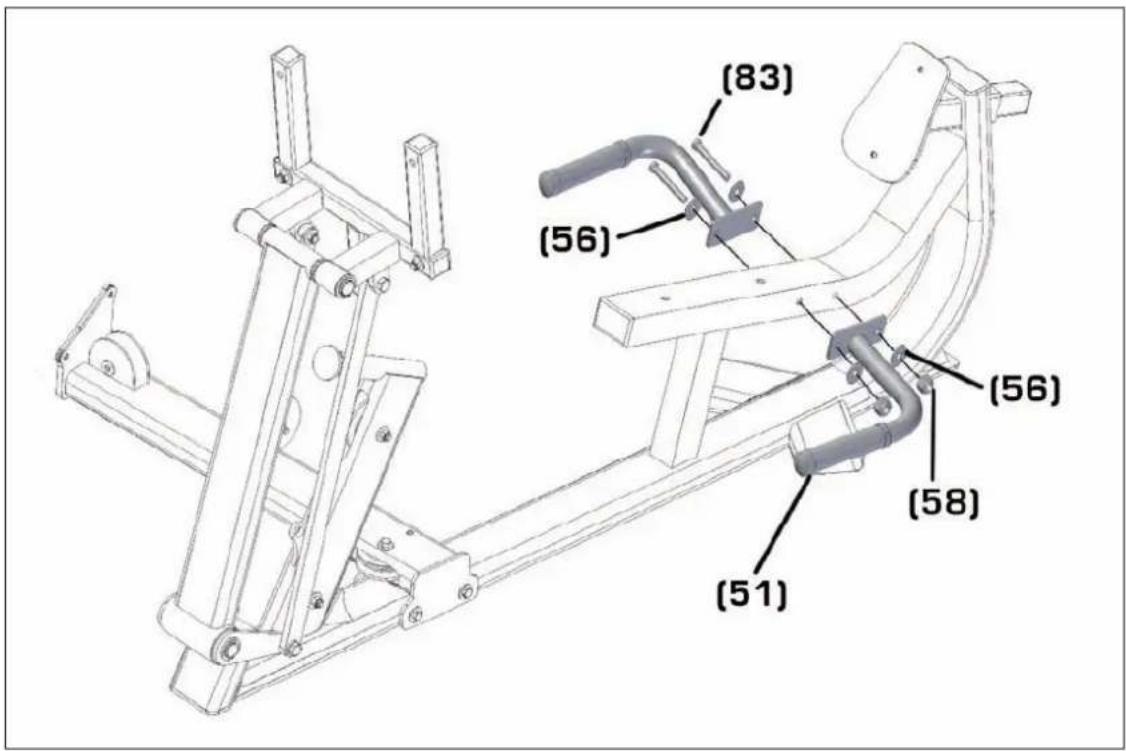

(56) (69) (58) (51) (56)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
51 Handgriff	Hand grips 2
56	Unterlegscheibe	Washer	3/8" 4
58	Mutter, selbstsichernd Safety nut 3/8" 2
69	Sechskantschraube	Hex head screw	3/8x3 1/4"	2

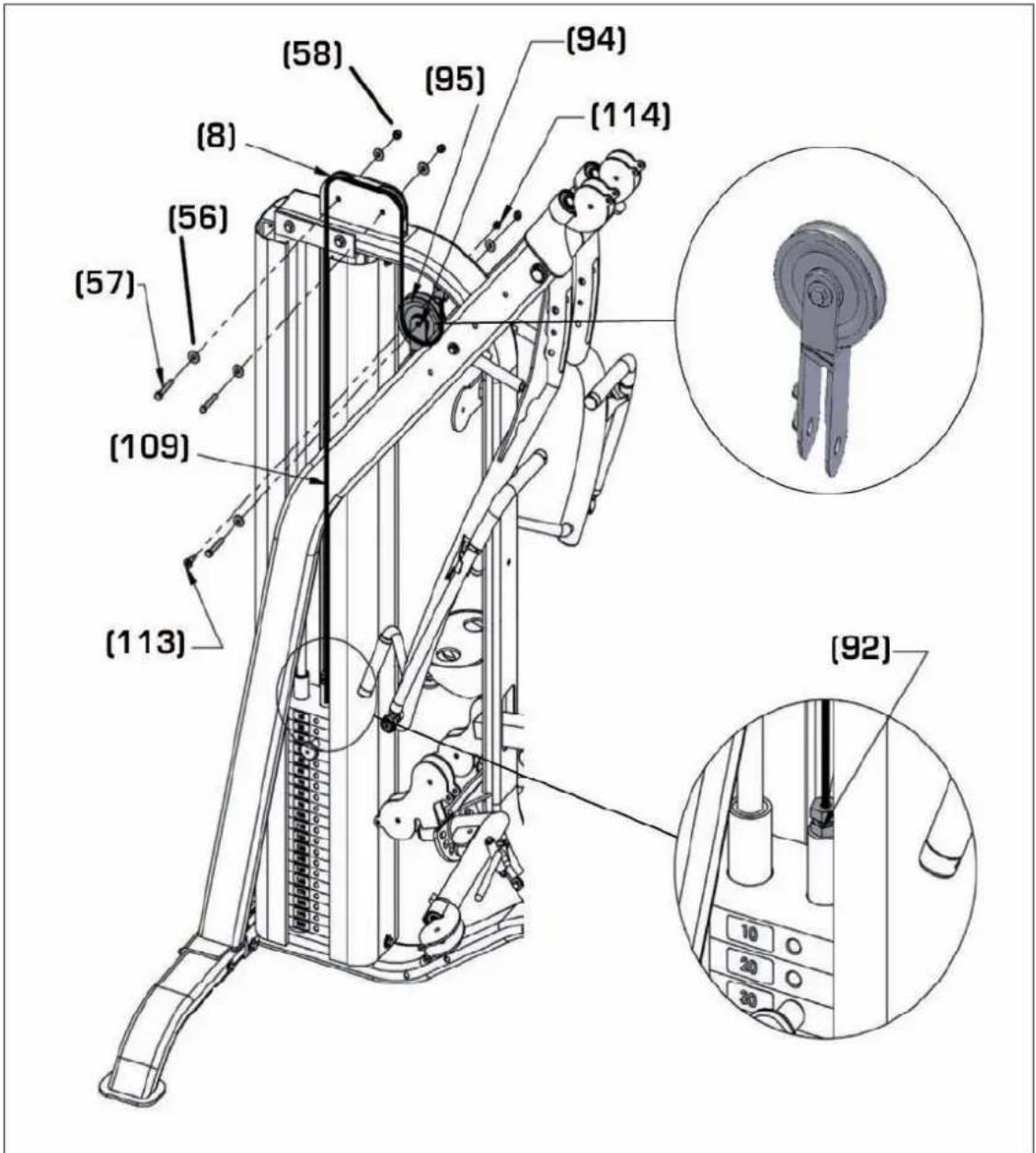

(58) (95) (94) (114) (8) (56) (57) (109) (113) (92)

Position	Bezeichnung		Description: Part.No:	Teilenr.: Quantity	Menge/
8	Rolle	Pulley	3/1/2"	2
56	Unterlegscheibe		Washer	3/8"	6
57	Sechskantschraube	Hex head screw	3/8"x2 1/4"	3
58	Mutter, selbstsichernd		Safety nut	3/8"	3
92	Mutter		Jam nut	1/2"	1
94	Gedrechter freier Rollenhalter		Criss cross free floater		1
95	Rolle		Pulley	4/1/2"	1
109*	Seilzug Cable		CAB- 13022 1
113	Innensechskantschraube		Shoulder bolt	1 1/4"	1
114	Mutter, selbstsichernd		Nylon nut	5/16"	1

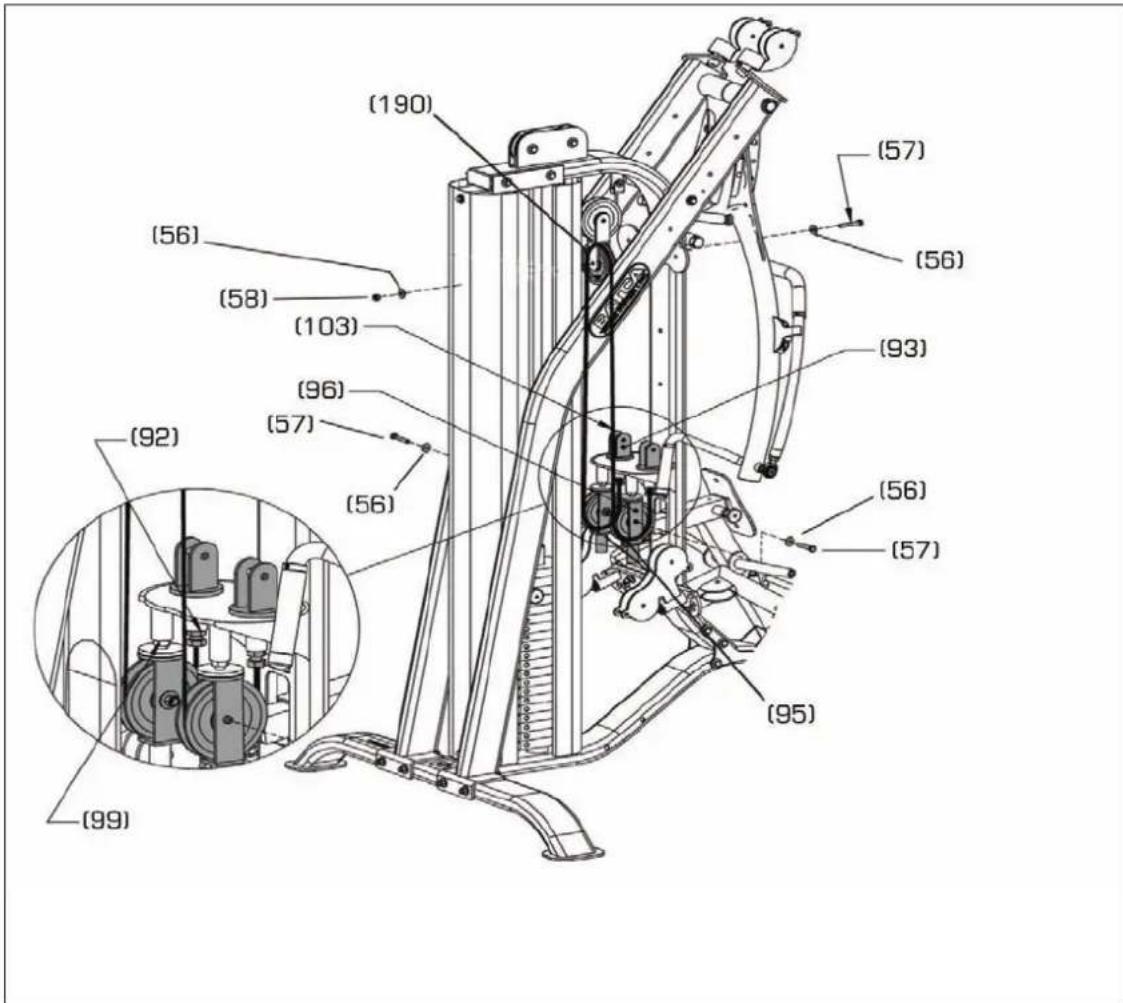

(190) (57) (56) (56) (56) (58) (103) (93) (96) (57) (92) (56) (56) (57) (95) (99)

Position	Bezeichnung	Description: Part.No:		Teilenr.: Quantity	Menge/
56	Unterlegscheibe	Washer	3/8"	6
57	Sechskantschraube Hex head screw	3/8"x2 1/4" 3
58	Mutter, selbstsichernd Safety nut	3/8"	3
92	Mutter Jam nut	1/2"	2
93	Rollenhalter		Pulleyholder		2
95	Rolle		Pulley 4 1/2" 2
96	Rollenhalter, unten		Lower pulley holder		2
99	Mutter Jam nut	3/8"	2
103	Seilzug Cable	CAB-13024		1
190	Rolle		Pulley 5 1/2" 1

Achtung:

Der Seilzug muss mindestens 1cm in die Halterung eingedreht werden!

Attention:

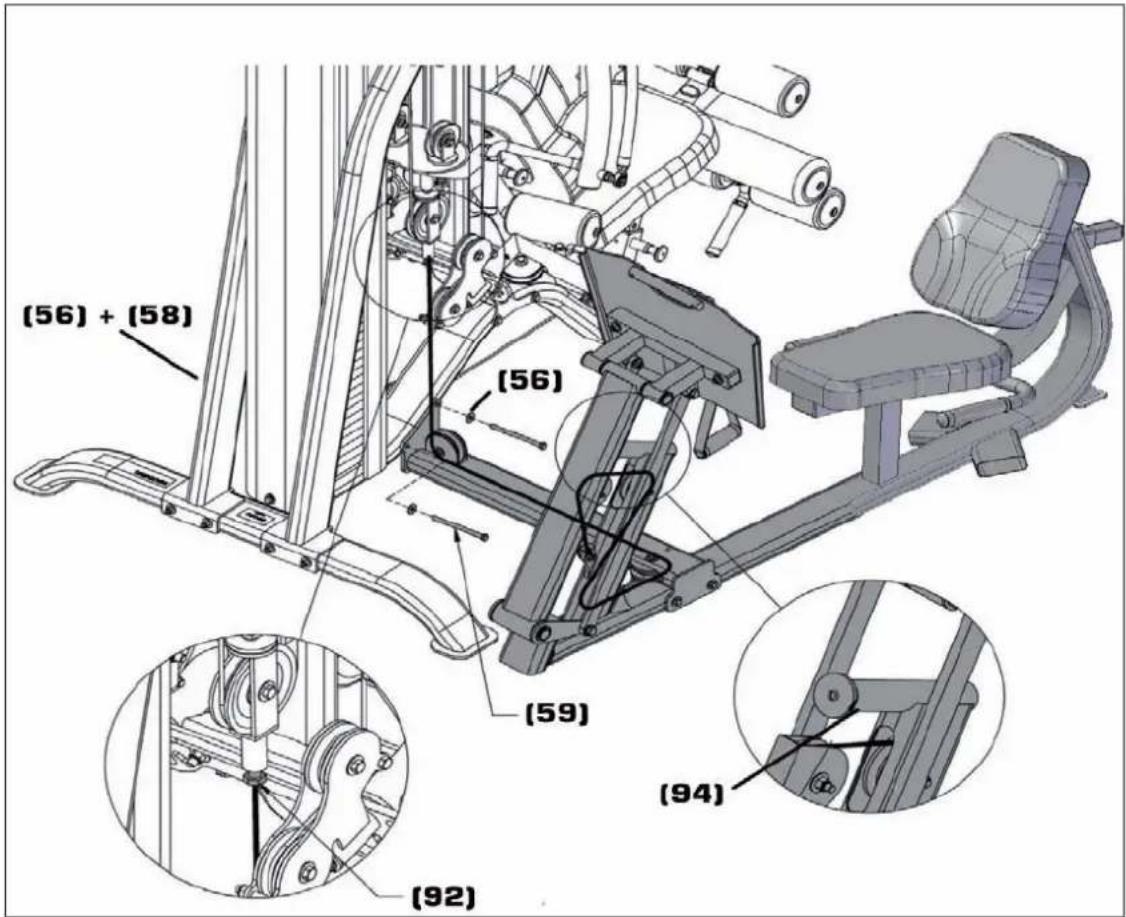

Sollten Sie das Autark 8000 gekauft haben, montieren Sie nur die Platte (19) mit den beschrieben Schrauben, ziehen diese aber nicht fest. Fahren Sie dann mit Schritt 14 fort. Achten Sie darauf, dass die Platte (19) mit der kurzen Seite nach oben montiert wird!

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
19	Rollenhalter Platte Pulley holder plate	1
56	Unterlegscheibe	Washer	3/8" 4
58	Mutter, selbstsichernd Safety nut	3/8" 2
59	Sechskantschraube		Hex head bolt	3/8"x5 1/4" 2
92	Mutter Jam nut	1/2" 2
105	Platte für Seilzugbefestigung		Tie out plate	1
106*	Kurzer Seizlug für Pos.	105	Tie out cable for pos. 105	CAB- 13026 1

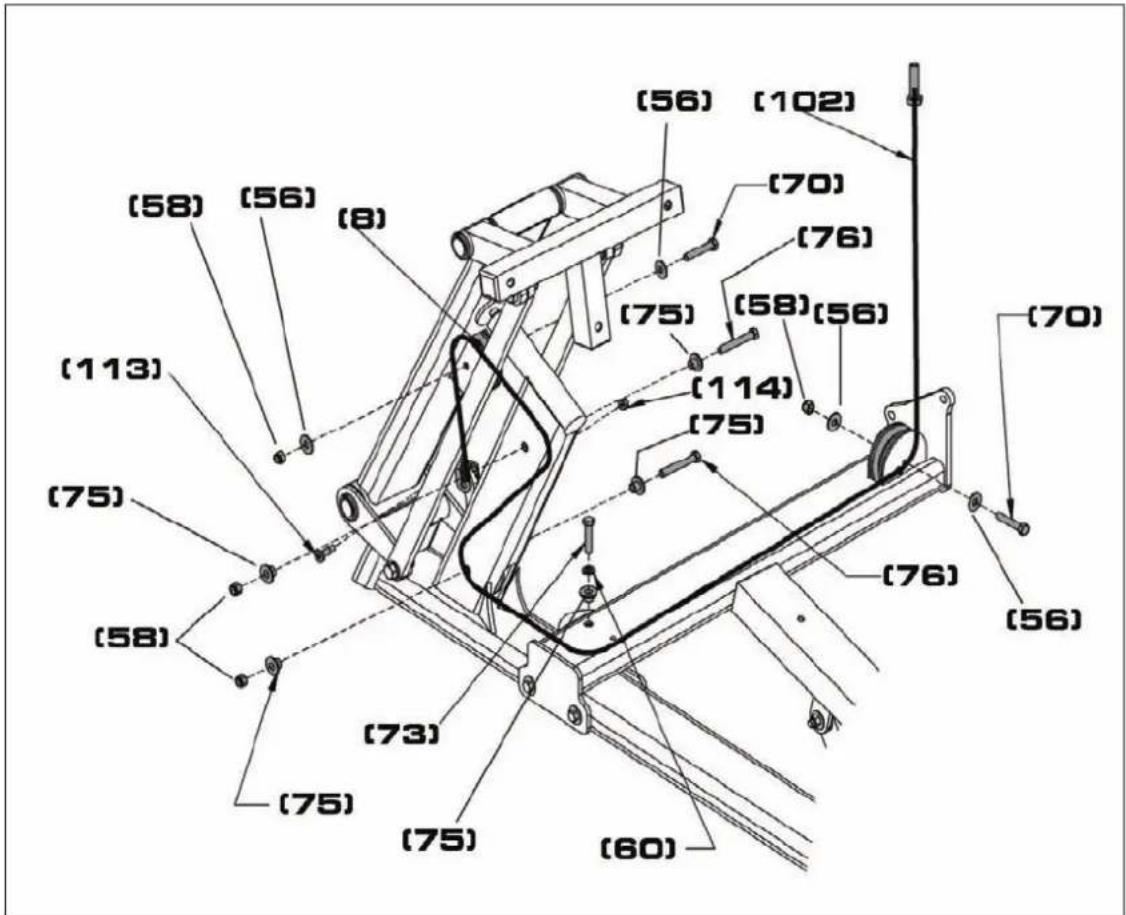

(104) (113) (114) (8) (56) (57) (58) (50) (75) (56) (56) (58) (60) (73) (76) (56) (8) (185) (77) (57) (56) (92)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
8	Rolle	Pulley	5
50 Rollabdeckungsplatte Pulley plate 1
56 Unterlegscheibe Washer 3/8" 7
60 Sägering Lock washer 1
57 Sechskantschraube Hex head screw 3/8"x2 1/4" 3
58 Mutter, selbstsichernd Safety nut 3/8" 4
73 Sechskantschraube Hex head screw 3/8"x1 3/4" 1
75 Rollenabstandshalter Pulley spacer 3/8" 2
76 Sechskantschraube Hex head screw 3/8"x2 1/2" 1
92 Mutter Jam nut 1/2" 1
104 Seilzug für Beinstrecker Cable, leg extension CAB- 13025 1
113 Innensechskantschraube Shoulderbolt 1 1/4" 1
114 Mutter, selbstsichernd Nylon nut 5/16" 1
185 Rollenabstandshalter Spacer 1

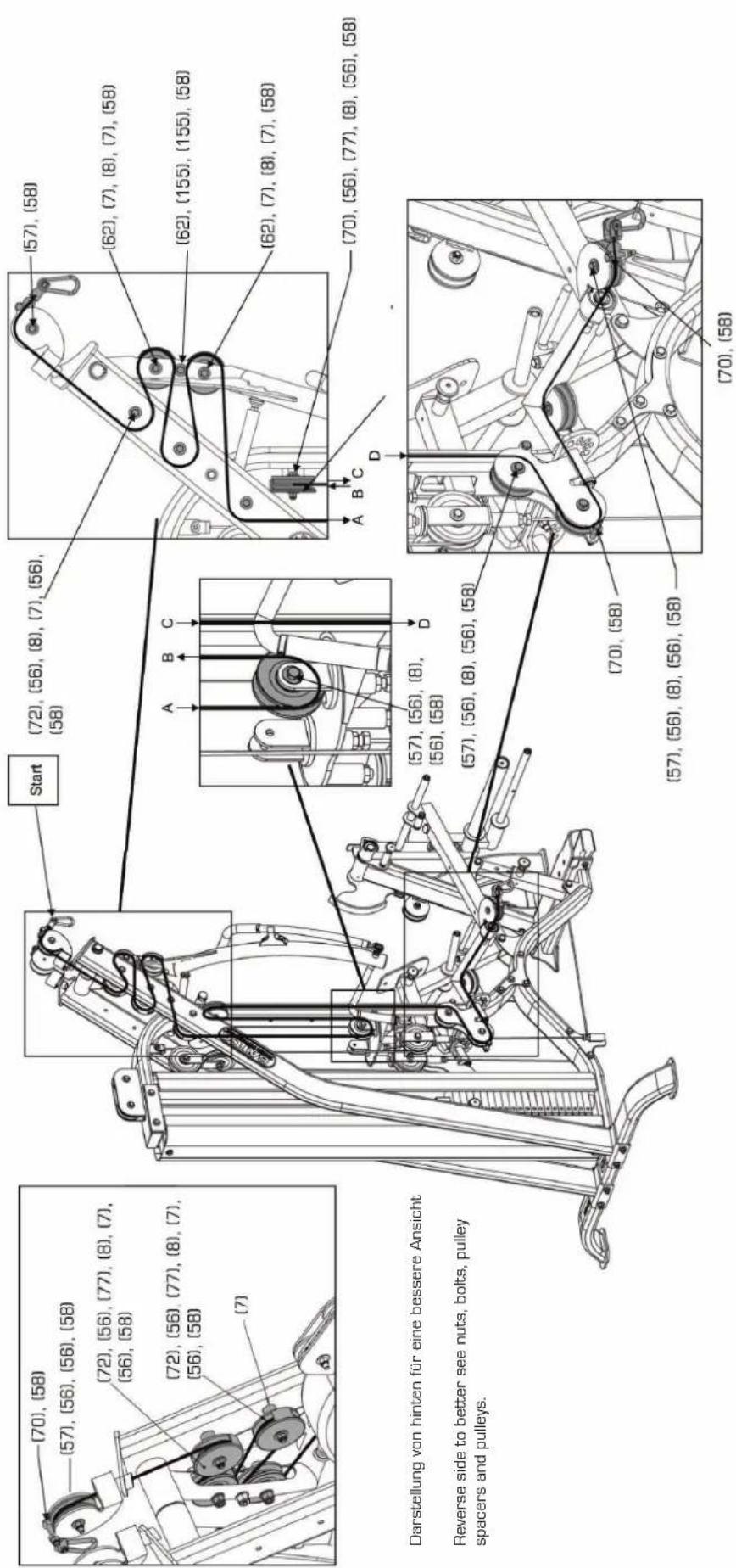

(70), (58) (57), (56), (56), (58) (72), (56), (77), (8), (7), (56), (58) (72), (56), (77), (8), (7), (56), (58) (7) Start (72), (56), (8), (7), (56), (58) (57), (58) (62), (7), (8), (7), (58) (62), (155), (155), (58) (62), (7), (8), (7), (58) (70), (56), (77), (8), (56), (58) A B C D A B C Darstellung von hinten für eine bessere Ansicht Reverse side to better see nuts, bolts, pulley spacers and pulleys. (57), (56), (8), (56), (58) (57), (56), (8), (56), (58) (70), (58) (57), (56), (8), (56), (58) (70), (58)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
7	Abstandshalter	Pulleyspacer	4
8 Rolle Pulley 3 1/2" 12
56	Unterlegscheibe	Washer	3/8"	20
57	Sechskantschraube		Hex head screw	3/8"-16x2 1/4"
58	Mutter, selbstsichernd Safety nut		3/8" 17
62	Sechskantschraube		Hex head screw	3/8"x2 3/4"
70	Sechskantschraube		Hex head screw	3/8"x2"
77	Rollenabdeckung		Pulley cover	4
101	Seilzug Cable	CAB- 13021	1
154	Abstandshalter, bebogen		Curved pulley spacer	4
155	Unterlegscheibe, gebogen		Curved washer	2

Wiederholen Sie alle Montageschritte des Schritte 15 für die andere Seite, benützen hierfür aber den Seilzug CAB- 13021!

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
27	Kunststoffscheibe Plastic washer 3" 4
28*	Schaumstoffrolle Foam roller 6
43*	Schaumstoffrolle für Kniefixierung Foam roller, knee fixation 1
48	Griff für Kniefixierung	Knee hold down handle	1
58	Mutter, selbstsichernd	Safety nut	3/8"	1
73	Sechskantschraube	Hex head screw	3/8"-16x1 3/4"	1
155	Unterlegscheibe, gebogen	Curved washer	3/8"	2
186	Innensechskantschraube	Allen screw	3/8"-16x3/4"	6
187	Schaumstoffverkleidung Upholstery cap	6

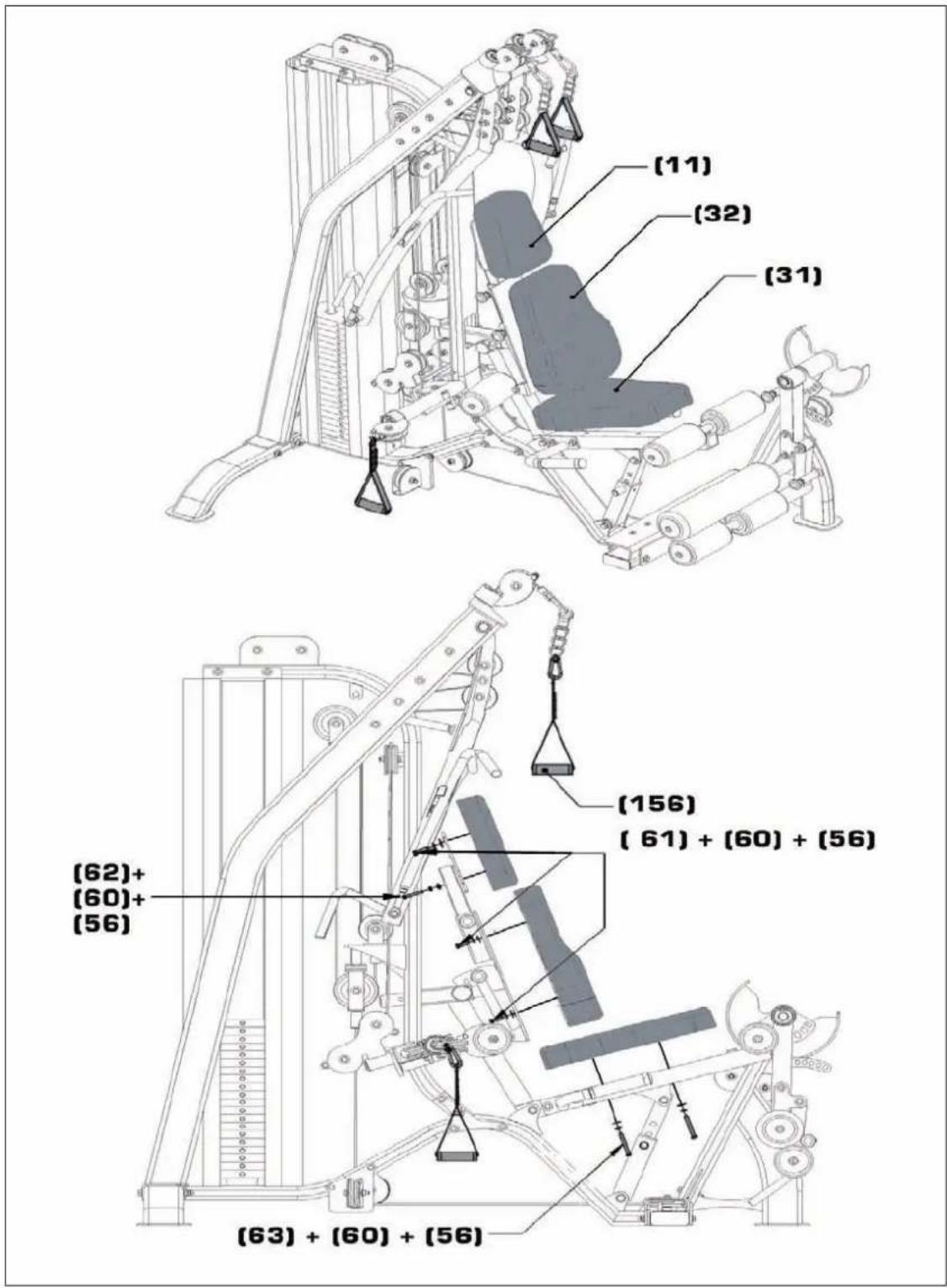

(11) (32) (31) (62)+(60)+(56) (156) (61) + (60) + (56) (63) + (60) + (56)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
11 Kopfpolster	Head cushion 1
31	Sitzpolster	Seatcushion	1
32	Rückenpolster	Backcushion	1
56	Unterlegscheibe	Washer	3/8"	6
60 Sägering		Lock washer	6
61	Sechskantschraube	Hex head screw	3/8"-16x1 1/4"	3
62	Sechskantschraube	Hex head screw	3/8"-16x2 3/4"	1
63	Sechskantschraube	Hex head screw	3/8"-16x3"	2
156	Handschlaufe	Strap handle	4

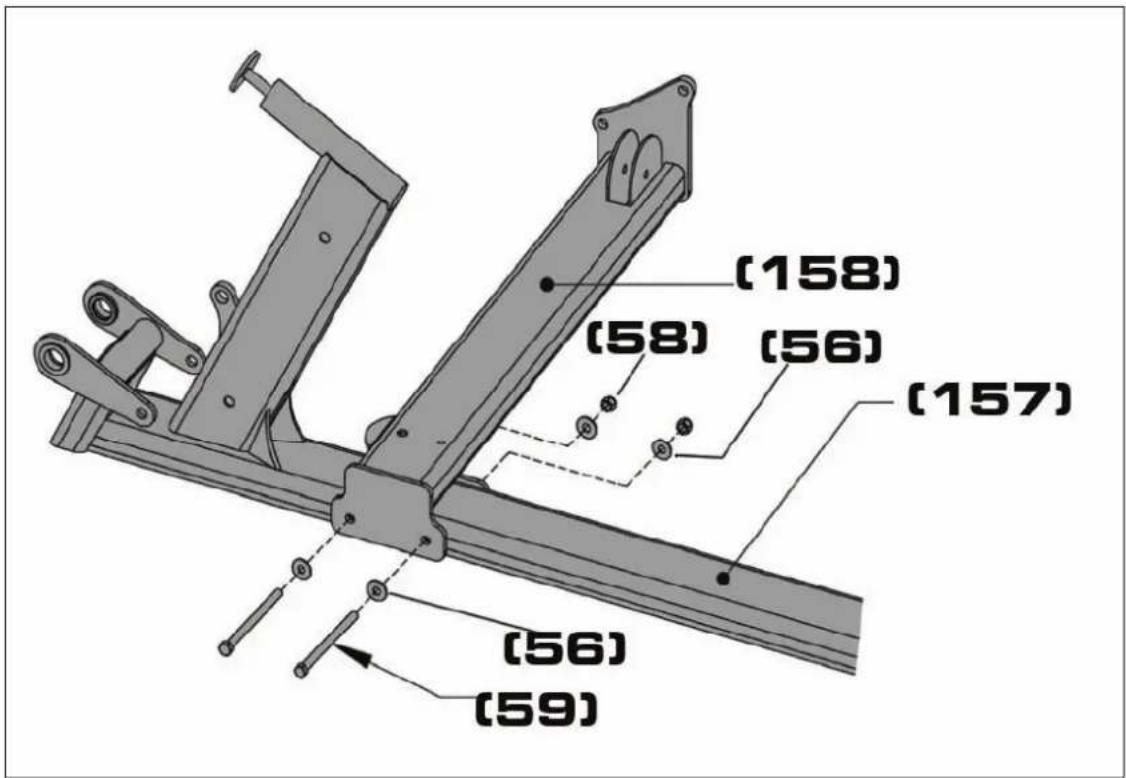

(158) (58) (56) (157) (56) (59)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
157	Rahmen der Beinpresse Legpress frame 1
158	Verbidungsrahmen für Beinpresse Connection frame, legpress 1
56	Unterlegscheibe	Washer	3/8"	4
58	Mutter, selbstsichernd	Safety nut		3/8"
59	Sechskantschraube	Hex head bolt		3/8"-16x5 1/4"

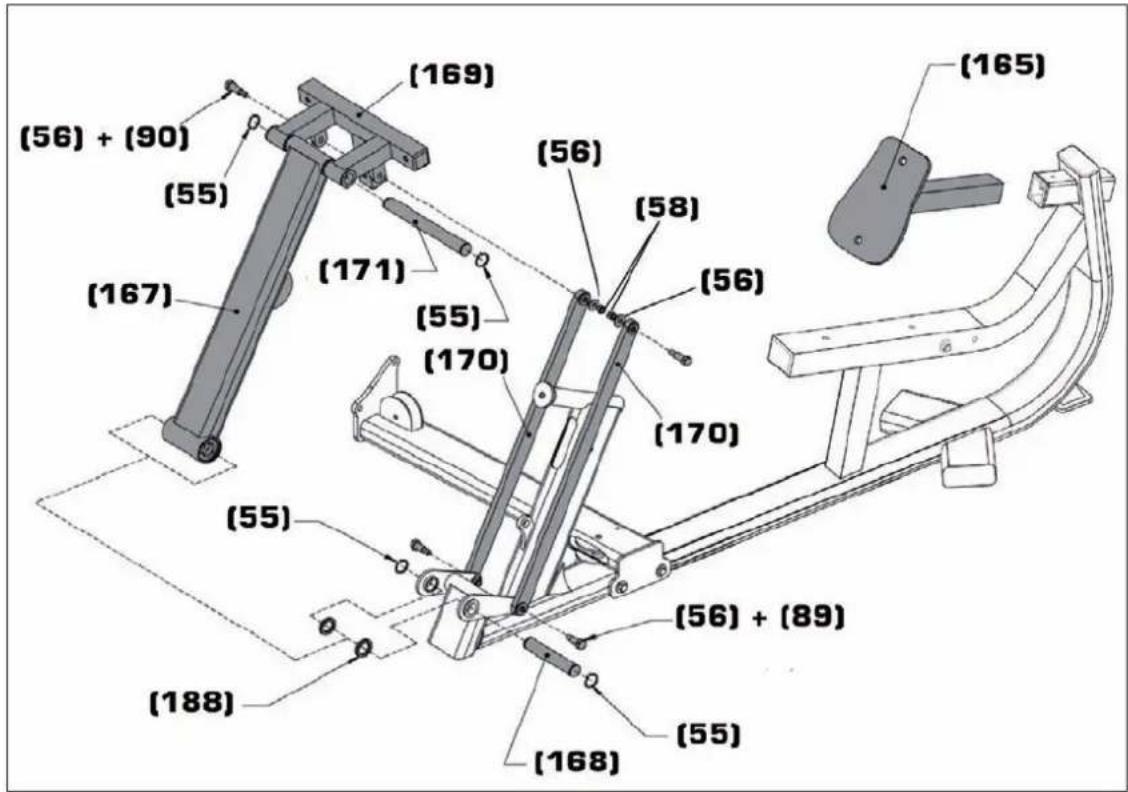

(56) + (90) (55) (167) (169) (56) (171) (55) (170) (58) (56) (170) (55) (188) (168) (55) (56) + (89) (165)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
55 Sicherungsring Snap ring 4
56	Unterlegscheibe	Washer	3/8" 4
58 Mutter, selbstsichernd Safety nut 3/8"			4
89	Sechskantschraube		Shoulder bolt 1 1/2"	2
90	Sechskantschraube		Shoulder bolt 1/2"x1 3/4"	2
165	Verstellung Rückenpolster der Beinpresse		Pad adjustment for legpress	1
167	Beinpress Pivotarm		Leg press pivot arm	1
168	Hülse für Beinpresse		Shaft	1
169	Fußplattenhalterung		Footplate pivot	1
170	Beinpressversteifung		Four bar	2
171	Hülse		Shaft	1
188	Abstandshalter		Sleeve	2

(58) (56) (8) (113) (75) (58) (73) (75) (75) (60) (70) (76) (70) (102) (70) (56) (58) (56) (58) (56) (114) (75) (76)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
8 Rolle Pulley 3 1/2" 5
56	Unterlegscheibe	Washer	3/8"	4
58 Mutter, selbstsichernd Safety nut 3/8" 4
60 Sägering		Lock washer		1
70	Sechskantschraube		Hex head screw	3/8"-16x2"	2
73	Sechskantschraube		Hex head screw	3/8"-16x1 3/4"	1
75	Rollenabstandshalter		Pulley spacer		5
76	Sechskantschraube		Hex head screw	3/8"-16x2 1/2"	2
1Q2	Seilzug Cable	CAB- 13Q23	1
113	Innensechskantschraube		Shoulderbolt	1 1/4"	1
114	Mutter, selbstsichernd		Nylon nut	5/16"	1

(83) (56) (56) (56) (58) (51)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
51 Handgriffe Hand grips 2
56	Unterlegscheibe	Washer	3/8" 4
58 Mutter, selbstsichernd Safety nut 3/8" 4
83	Sechskantschraube	Hex head screw	3/8"-16x3 1/4"	2

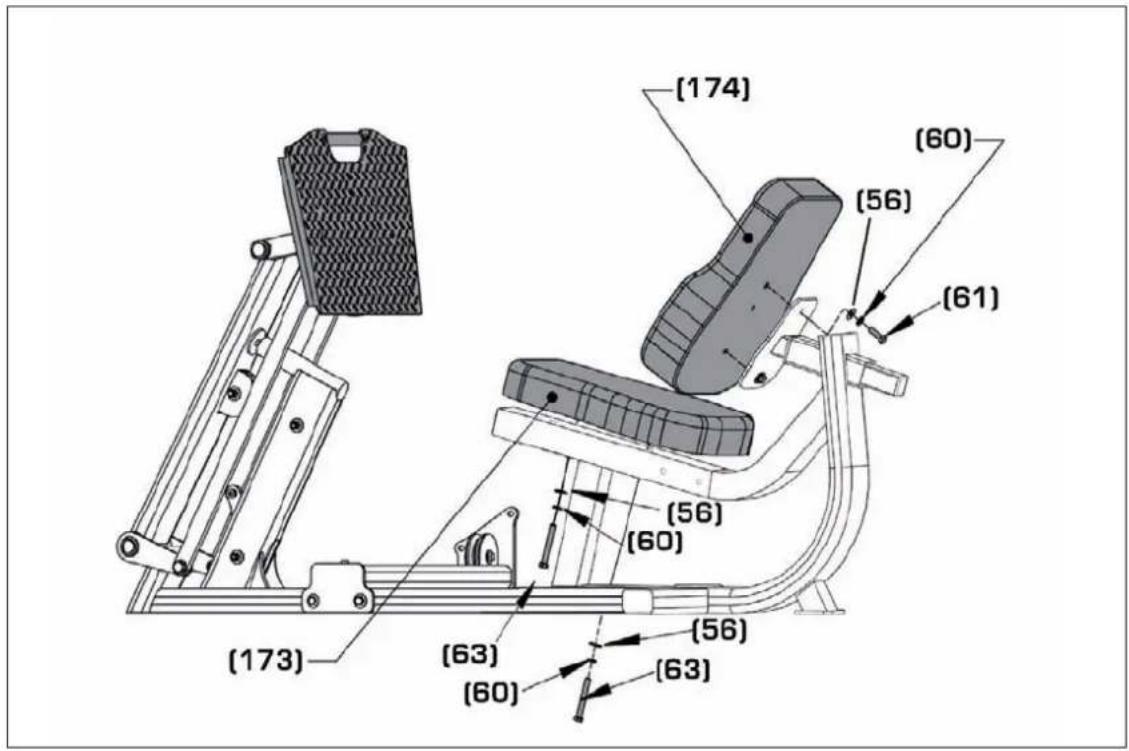

[174] (60) (56) (61) (56) (60) (173) (63) (63) (60)

Position	Bezeichnung	Description: Part.No:		Teilenr.: Quantity	Menge/
56	Unterlegscheibe	Washer	3/8"	4
60	Sägering Lock washer 4
61	Sechskantschraube Hex head screw		3/8"-16x1 1/4"	2
63	Sechskantschraube Hex head screw		3/8"-16x3"	2
173*	Sitzpolster für Beinpresse		Seatcushion for legpress BFU- 10117		1
174*	Rückenpolster für Beinpresse		Backrest cushion, leg press BFU- 10120		1

(56) + (58) (56) (59) (92) (94)

Position	Bezeichnung	Description: Part.No:	Teilenr.: Quantity	Menge/
56	Unterlegscheibe Washer BFH- 50146 4
58	Mutter, selbstsichernd Safety nut	BFH-50157 2
59	Sechskantschraube Hex head bolt	BFH-50270 2
92	Mutter Jam nut	BFH- 50256 1
99	Mutter Nut	BFH- 50149 1

4. Pflege und Wartung

Grundsätzlich bedarf das Gerät keiner Wartung
- Kontrollieren Sie regelmäßig alle Geräteteile und den festen Sitz aller Schrauben und Verbindungen
- Tauschen Sie defekte Teile über unseren Kunden-service sofort aus. Das Gerät darf dann bis zur Instandsetzung nicht verwendet werden.

Pflege

• Zur Reinigung verwenden Sie bitte nur ein feuchtes Tuch ohne scharfe Reinigungsmittel.
• Bauteile, welche mit Schweiß in Kontakt kommen, brauchen nur mit einem feuchten Tuch gereinigt werden.

Maintenance

5. Trainingsanleitung

AUFWÄRMEN

Beginnen Sie Ihr Training bitte NIE, ohne sich vorher aufzuwärmen. Führen Sie jeweils fünf bis zehn Minuten lang vor dem Training Aufwärmsätze (Übungen am Gerät mit niedrigem Gewicht und hoher Wiederholungszahl) durch, um Verletzungen zu vermeiden.

II) Wie sollten Sie trainieren

Für das Krafttraining gibt es mehrere Trainingsmethoden nach welchen Sie trainieren können. Hier soll nur die Methode der Kraftausdauer beschrieben werden, da Sie diese Methode zum Beginn Ihres Trainings verwenden sollten

• Beginnen Sie mit einem geringen Gewicht. Es empfiehlt sich mit 3 Sätzen à 20 Wiederholungen zu beginnen. Das Gewicht können Sie solange erhöhen, bis Sie im letzten Satz die 20 Wiederholungen nicht mehr schaffen.
• Zwischen den Sätzen sollten Sie eine Pause von 60 Sekunden einlegen.
  -Sie sollten 2-3 mal die Woche trainieren.

Niemals Bauchübungen vergessen!

5. Training manual

Warm up:

Ausgangsposition: Setzen Sie sich auf das Sitzpolster, Beine führen seitlich am Sitz vorbei seitlich. Arme zeigen nach unten.

Endposition: Fixieren Sie die Ellenbogen am Körper und führen die Unterarme nach oben.

Achtung: Spannen Sie die Bauch und Rückenmuskulatur an. Nicht ins Hohlkreuz kommen. Oberkörper bleibt ruhig. Die Bewegung findet nur im Ellenbogen statt.

Biceps:

Ausgangsposition: Stellen Sie sich seitlich zum Gerät. Ihre Arme sind angewinkelt. Der Ellenbogen ist am Körper fixiert.

Endposition: Führen Sie die Unterarme an der Seite ihres Körpers nach unten, bis diese fast vollständig gestreckt sind.

Achtung: Oberkörper und Ellenbogen fixieren. Bauch- und Rückenmuskulatur anspannen.

Triceps, standing version:

Ausgangsposition: Stellen Sie sich seitlich neben das Gerät. Ihre Arme sind fast gestreckt.

Endposition: Führen Sie die Ellenbogen an der Seite ihres Körpers nach oben, bis diese die Höhe der Schultern erreicht haben.

Achtung: Oberkörper fixieren, Ellenbogen nicht über die Höhe der Schulter nach oben ziehen. Sollten Sie bereits im Nackenbereich Verspannungen oder Schmerzen haben, dann sollten Sie diese Übung nicht durchführen.

Shoulder:

Schulterheben, seitlich:

Ausgangsposition: Stellen Sie sich seitlich neben das Gerät. Ihr Arm ist fast gestreckt.

Endposition: Führen Sie Ihren angewinkelten Arm bis zur waagerechten nach oben.

Achtung: Oberkörper fixieren, Ellenbogen nicht über die Höhe der Schulter nach oben ziehen. Sollten Sie bereits im Nackenbereich Verspannungen oder Schmerzen haben, dann sollten Sie diese Übung nicht durchführen.

Ausgangsposition: Hände befinden sich in der theoretischen Verlängerung der Schulterachse. Beine sind zur Seite gespreizt.

Endposition: Arme nach vorne oben führen.

Achtung: Ellenbogen nicht durchstrecken!

Shoulder press

Ausgangsposition: Sitzend, Arme sind fast gestreckt. Schultern können mit nach vorne gebracht werden. Beine mit dem Rundpolster fixieren.

Endposition: Arme heranziehen. Schultern können zu intensivieren Ausführung ohne Schwung nach hinten gezogen werden.

Achtung: Sollten Sie bereits im Nackenbereich Verspannungen oder Schmerzen haben, dann sollten Sie diese Übung nicht durchführen.

Rowing I

Ausgangsposition: Sitzend, Arme sind fast gestreckt. Schultern können mit nach vorne gebracht werden. Beine mit dem Rundpolster fixieren.

Endposition: Arme heranziehen. Schultern können zu intensivieren Ausführung ohne Schwung nach hinten gezogen werden.

Achtung: Sollten Sie bereits im Nackenbereich Verspannungen oder Schmerzen haben, dann sollten Sie diese Übung nicht durchführen

Rowing II

Ausgangsposition: Ellenbogen sind fast gestreckt. Beine seitlich am Sitzpolster fixieren.

Endposition: Latissimusstange nach unten führen, bis diese fast den Nacken erreicht.

Achtung: Beim Zurückgehen in die Ausgangsposition, die Schultern nicht nach oben bewegen sondern in der Horizontalen fixieren. Genügend Abstand zwischen Latissimuss und Hinterkopf „Verletzungsgefahr“.

Lat pull:

Lat-Ziehen unabhängig:

Ausgangsposition: Ellenbogen sind fast gestreckt. Beine seitlich am Sitzpolster fixieren.

Endposition: Arme nach unten führen, bis die Hände auf Ohrhöhe sind.

Achtung: Beim Zurückgehen in die Ausgangsposition, die Schultern nicht nach oben bewegen sondern in der Horizontalen fixieren.

Lat pull independant:

Arm-Rumpfwinkel-vorne:

Ausgangsposition: Arme sind fast gestreckt und zeigen nach oben.

Endposition: Arme nahezu gestreckt nach unten führen, bis die Hände auf Hüfthöhe sind.

Achtung: Beim Zurückgehen in die Ausgangsposition, die Schultern nicht nach oben bewegen sondern in der Horizontalen fixieren.

Arm-Torso-front side:

Arm-Rumpfwinkel-seitlich:

Ausgangsposition: Arme sind fast gestreckt und zeigen nach oben.

Endposition: Arme nahezu gestreckt nach unten führen, bis die Hände auf Brusthöhe sind.

Achtung: Beim Zurückgehen in die Ausgangsposition, die Schultern nicht nach oben bewegen sondern in der Horizontalen fixieren.

Arm-Torso-lateral side:

Ausgangsposition: Ellenbogen sind auf Schulterhöhe und abgewinkelt. Beine befinden sich seitlich am Sitzpolster.

Endposition: Arme nach vorne führen.

Achtung: Ellenbogen nicht durchstrecken!

Benchpress:

Ausgangsposition: Setzen Sie sich auf das Gerät und greifen Sie mit beiden Händen die Griffe. Stellen Sie die Butterflyarme so ein, dass bereits zu Beginn der Übung eine Spannung im Muskel zu spüren ist.

Endposition: Führen Sie beide Arme nach vorne zusammen.

Butterfly:

Ausgangsposition: Hände greifen an die Griffe des Sitzpolsters und fixieren den Oberkörper. Die Drehachse (Sechskantschraube) zeigt durch das Kniegelenk.

Endposition: Beine strecken.

Achtung: Je weiter das Rundpolster nach unten versetzt wird, desto größer wird der Widerstand.

Leg extension:

Ausgangsposition: Die Gerätenahe Hand greift zum Gerät. Der Abstand des Trainierenden zum Trainingsgerät sollte so weit gewählt werden, dass das Seil immernoch gespannt ist, auch wenn sich das trainierende, weiter entfernte Bein, ganz innen befindet.

Endposition: Bein gestreckt soweit wie möglich nach außen führen.

Achtung: Bauchmuskeln anspannen und nicht mit dem rumpfausweichen!

Abductor:

Ausgangsposition: Die Gerätenahe Hand greift zum Gerät. Der Abstand des Trainierenden zum Trainingsgerät sollte so weit gewählt werden, dass das Seil immernoch gespannt ist, auch wenn sich das trainierende innere Bein ganz außen befindet.

Endposition: Bein gestreckt soweit wie möglich nach innen führen.

Achtung: Bauchmuskeln anspannen und nicht mit dem rumpfausweichen!

Aductor:

Ausgangsposition: Stehen Sie seitlich zum Gerät und halten Sie sich am Rahmen fest. Der Abstand des Trainierenden zum Trainingsgerät sollte so weit gewählt werden, dass das Seil immernoch gespanntist, auch wenn sich dastrainierende Beinganz vorne befindet.

Endposition: Bein gestreckt soweit wie möglich nach hinten führen.

Achtung: Bauchmuskeln anspannen und nicht mit dem Rumpf ausweichen!

Gluteal muscle

Optional nur für Autark 8000

Optional only for Autark 8000

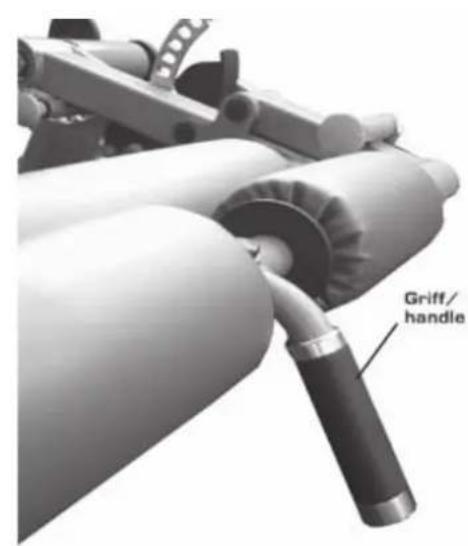

Ausgangsposition: Hände greifen an die Griffe. Sitz wurde so eingestellt, dass im Knie kein kleinerer Winkel als 90 Grad erreicht wird.

Endposition: Beine nicht vollständig durchstrecken.

Achtung/Attention: Achten Sie darauf, dass die Knie in der Endposition nicht durchgestreckt werden.

Leg press

5.2 Adjustments5.2 Verstellmöglichkeiten

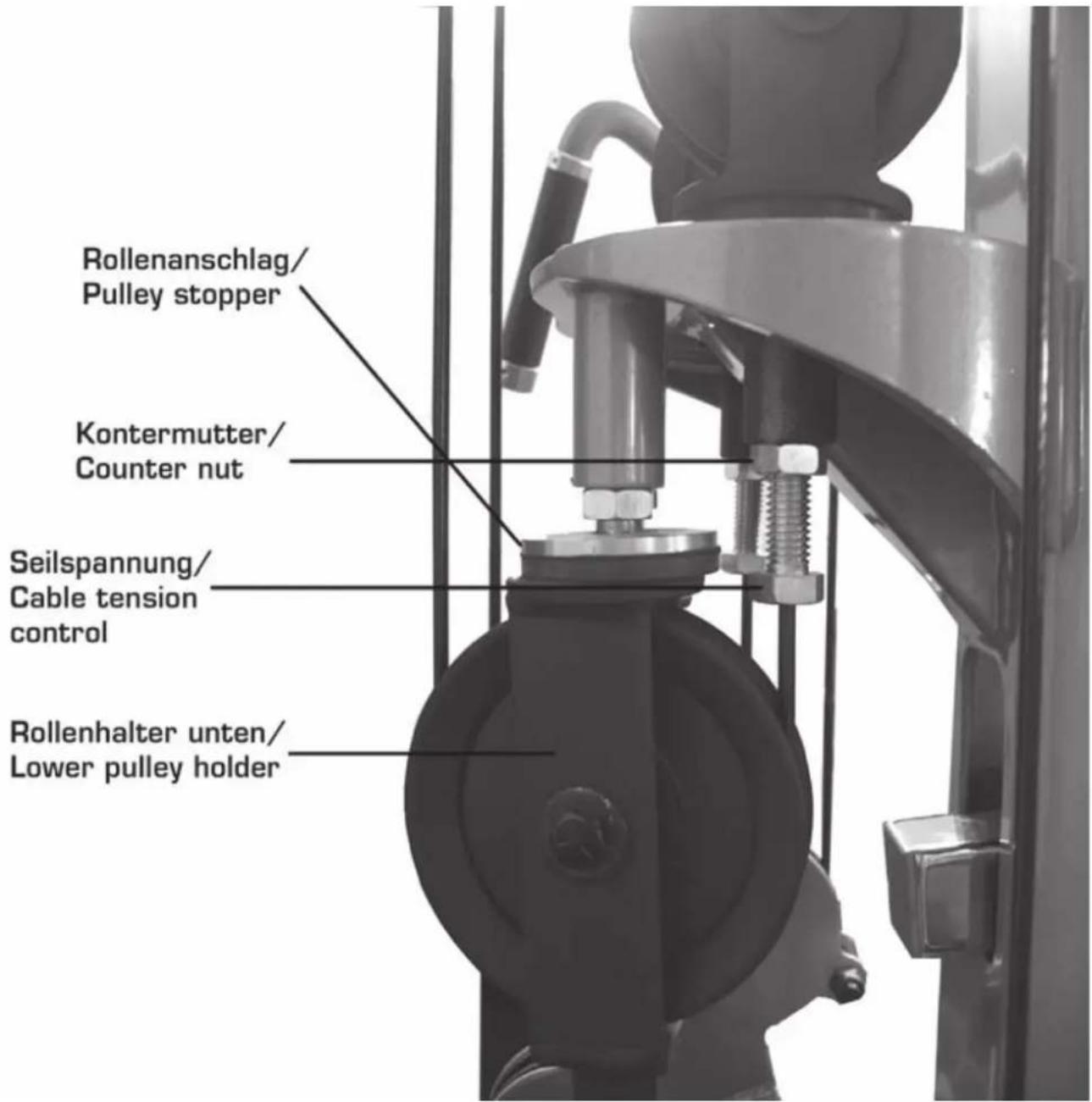

Rollenanschlag/ Pulley stopper Kontermutter/ Counter nut Seilspannung/ Cable tension control Rollenhalter unten/ Lower pulley holder

Einstellen der Seilspannung

Stellen Sie mit der Schraube für die Seilspannung diese so ein, dass der untere Rollenhalter am Rollenanschlag fest aufsitzt. Die Schraube muss mindestens 1cm eingeschraubt sein. Ist die Seilspannung richtig eingestellt, dann konntern Sie mit der Kontermutter, die Schraube sodass sich die Seilspannung nicht ändern kann. Sie können auch die Position des Stoppers ändern, aber achten Sie bitte darauf, dass Sie auch diesen mit der Kontermutter sichern.

Drehachse für das Kniegelenk/ Pivot for knee Beinstrecker/Leg extension Beinbeuger/Leg felxion

Einstellen der Beinstrecker/-beuger Funktion

Stellen Sie den Sitz so ein, dass die „Drehachse fürs Kniegelenk“ theoretisch durch Ihr Knie zeigt. Anschließend können Sie den Beincurlerarm für die dementsprechende Übung einstellen. Zeigt der Arm nach hinten, erhöhen Sie die Vorspannung für die Beinstrecker Übung, zeigt der Arm nach vorne, dann wird die Bewegungsamplitude für den Beinbeuger größer.

Achtung: Für das Ändern der Bewegungsamplitude oder der Übung, bitte den Beincurlerarm leicht mit dem Griff anheben, sodass das Seil immer ohne Spannung ist. Für eine Änderung der Gewichtebelastung muss der Beincurlerarm gerade nach unten zeighen

Beinfixierung für Beinbeuger Leg fixation for leg flexion

Kniefixierung für Beinbeugerübung

Stellen Sie den Sitz so ein, dass die „Drehachse fürs Kniegelenk“ theoretisch durch Ihr Knie zeigt. Haben Sie den Beincurlerarm für die Beinbeugerübung eingestellt, legen Sie Ihre Beine aufs Rundpolster. Anschließend fixieren Sie Ihr Knie mit der Beinfixierung, sodass eine optimale Bewegungsauführung durchgeführt werden kann.

Position	Bezeichnung	Description: Part.No.	Teilenr.: Dimension	Abmessung/ Quantity	Menge/
3836-1	Hauptrahmen, hinten Rear base	BFM-10593	1
3838-2	Stütze, links Left vertical support	BFM-10566	1
-3	Stütze, rechts	Right vertical support	BFM-10567	1
-4	Hauptrahmen	Mainframe	BFM-10568		1
-5	Rahmen, Mitte	Middle pole assembly	BFM-10569		1
-6	Platte für Gewichtestangen	Guide rod holder	BFM-51044		11
-7	Abstandshalter	Pulleyspacer	BFM-50122	1 1/4"	6
-8	Rolle	Pulley	BFH-50173	3 1/2"	36
-9	Gummidämpfer für Gewichteplatten	Rubber donut	BFM-50529		2
-10	Gewichteplatte	Weight plate	BFM-50256		19
-11*	Kopfpolster	Head cushion	BFU-10119		1
-12	Gewichtestangen	Guide rod	BFM-51051		2
-13	Drückeinheit, rechts	Right arm assembly	BFM-10570		1
-14	Drückeinheit, links	Left arm assembly	BFM-10574		1
-15	Untere Armaufnahme	Formal arm mount	BFM-10573		1
-16	Arm, unten rechts	Functional arm, right	BFM-10571		1
-17	Arm, unten links	Functional arm, left	BFM-10572		1
-18	Vertärkungsplatte für Rahmen, Mitte	Middle pole connector plate	BFL-50197		2
-19	Rollenhalter Platte	Pulley holder plate	BFL-50203		1
-20	Sitzverstellung	Telespar	BFM-010577		1
-21	Sitzrahmen	Seat frame assembly	BFM-10578		1
-22	Metallbuchse	Bushing	BFH-50103	1/2"	4
-23	Metallbuchse	Bushing	BFH-50102	5/8"	2
-24	Sitzhöhenverstellung	Seat adjustment	BFM-10579		1
-25	Aufnahme für Kniepolster	Knee alignment roller	BFM-10141		1
-26	Gummistopper	Rubber bumper	BFH-50222		2
-27	Kunststoffscheibe	Plastic washer	BFH-50221	3"	4
-28*	Schaumstoffrolle	Foam roller	BFU-50189		6
-29	Gummiplatte für Pos. 93	Rubber bumper for pos. 93	BFH-50252		6
-30	Verstellung für Rückenpolster	Back adjustment	BFM-10580		1
-31*	Sitzpolster	Seatcushion	BFU-10117		1
-32*	Rückenpolster	Backcushion	BFU-10120		1
-33	Beincurlrahmen	Leg extension frame	BFM-10581		1
-34	Metallbuchse	Bushing	BFH-50101	1"	28
-35	Abstandshalter	Spacer	BFM-51080		1
-36	Beweglicher Rollenhalter für Arm unten	Swivel pulley	BFM-10582		2
-37	Rollenhalter, beweglich für Stütze	Top swivel pulley holder	BFM-10583		2
-38	Gewichteverkleidung	Weight shroud	BFM-51082		2
-39	Winkelverstellung für Beincurler	Leg extension shaft	BFM-10584		1
-40	Kabelführung für Beincurler	Leg extension cam assembly	BFM-10585		1
-41	Wird nicht benötigt	No needed			0
-42	Polsteraufnahme für Beincurler	Leg extension arm assembly	BFM-10586		1
-43*	Schaumstoffrolle für Kniefixierung	Foam roller, knee fixation	BFU-50187		1
-44	Oberschenkelfixierungsarretierung	Knee hold down plate	BFL-50207		1
-45	Platte	Plate	BFL-50211		1
-46	Oberschenkelfixierung	Knee hold down assembly	BFM-10587		1
-47	Achse	Axle	BFM-51094	2"	1
-48	Griff für Kniefixierung	Knee hold down handle	BFM-10588		1
-49	Kunstoffkappe, rund	Round plastic cap	BFH-50280	1"	5
-50	Rollabdeckungsplatte	Pulley plate	BFL-50221		1
-51	Handgriffe	Hand grips			4
-52	Wird nicht benötigt	No needed			0
-53	Verstärkungsplatte	Anti deflection plate	BFM-51143		1
-54	Achse	Arm shaft	BFM-51148		1
-55	Sicherungsring	Snap ring	BFH-50165		13
-56	Unterlegscheibe	Washer	BFH-50146	∅3/8"	155
-57	Sechskantschraube	Hex head screw	BFH-50122	3/8"x2 1/4"	21
-58	Mutter, selbstsichernd	Safety nut	BFH-50157	3/8"	91
-59	Sechskantschraube	Hex head bolt	BFH-50270	3/8"x5 1/4"	12
-60	Sägering	Lock washer	BFH-50147		24
-61	Sechskantschraube	Hex head screw	BFH-50119	3/8"x1 1/4"	6
-62	Sechskantschraube	Hex head screw	BFH-50124	3/8"x2 3/4"	8
-63	Sechskantschraube	Hex head screw	BFH-50125	3/8"x3"	7
-64	Unterlegscheibe	Washer	BFH-50251	∅1/2"	6
-65	Sechskantschraube	Hex head screw	BFH-50138	1/2"x3 1/2"	1
-66	Sechskantschraube	Hex head screw	BFH-50139	1/2"x4 1/4"	1
-67	Sechskantschraube	Hex head screw	BFH-50136	1/2"x3"	1
-68	Mutter, selbstsichernd	Safety nut	BFH-50155	1/2"	3
-69	Sechskantschraube	Hex head screw	BFH-50126	3/8"x3 1/4"	2
-70	Sechskantschraube	Hex head screw	BFH-50121	3/8"x2"	13
-71	Wird nicht benötigt	No needed			0
-72	Sechskantschraube	Hex head screw	BFH-50274	3/8"x4 3/4"	6
-73	Sechskantschraube	Hex head screw	BFH-50285	3/8"x1 3/4"	3
-74 Sechskantschraube Hex head screw BFH-50132 3/8"x5 1/2" 2
-75 Rollenabstandshalter Pulley spacer BFH-50605 3/8" 7
-76 Sechskantschraube Hex head screw BFH-50123 3/8"x2 1/2" 5
-77 Rollenabdeckung Pulley cover BFM-50505 3 1/2" 11
-78	Wird nicht benötigt	No needed			0
-79	Bereits montiert	Already assembled	BFM-10603		1
-80	Bereits montiert	Already assembled	BFM-10602		1
-81	Wird nicht benötigt	No needed			0
-82 Sechskantschraube Hex head screw BFH-50127 3/8"x9 1/2" 3
-83 Sechskantschraube Hex head screw BFH-50130 3/8"x3 1/4" 5
-84 Sechskantschraube Hex head screw BFH-50131 3/8"x4 1/2" 1
-85 Innensechskantschraube	Allenscrew BFH-50145 3/8"x 21/4" 3
-86	Wird nicht benötigt	No needed			0
-87	Abstandshalter	Spacer	BFM-51158	1"x25/64"	1
-88	Wird nicht benötigt	No needed			0
-89	Sechskantschraube mit Absatz	Shoulder bolt	BFH-50610	1 1/2"	2
-90	Sechskantschraube mit Absatz	Shoulder bolt	BFH-50249	1 3/4"	2
-91	Drückarm	Press Arm BFM-10607		2
-92 Mutter	Jam nut	BFH-50256 1/2" 7
-93 Rollenhalter	Pulleyholder BFM-10609		2
-94	Gedrehter freier Rollenhalter	Criss cross free floater	BFM-10611		1
-95	Rolle	Pulley	BFH-50174	4 1/2"	3
-96	Rollenhalter, unten	Lower pulley holder	BFM-10610		2
-97	Wird nicht benötigt	No needed			0
-98	Anschlag für Arme	Beveled Levelever	BFH-50253		3
-99 Mutter	Nut	BFH-50149 3/8" 9
-100*	Seilzug	Cable	CAB-13021	4270mm	1
-101*	Seilzug	Cable	CAB-13021	4270mm	1
-102*	Seilzug	Cable	CAB-13023	2320mm	1
-103*	Seilzug	Cable	CAB-13024	2185mm	1
-104*	Seilzug für Beinstrecker	Cable, leg extension	CAB-13025	2310mm	1
-105	Platte für Seilzugbefestigung	Tie out plate	BFM-10612		1
-106*	Kurzer Seizlug für Pos. 105	Tie out cable	CAB-13026		1
-107	Topgewichteplatte	Topplate	BFM-10299		1
-108	Gewichteauswahlstab	Selection shaft	BFM-50258		1
-109*	Seilzug	Cable	CAB-13022	1860mm	1
-110	Wird nicht benötigt	No needed			0
-111	Gewichteaufkleber	Weight stack decals	BFH-50192		2
-112	Wird nicht benötigt	No needed			0
-113	Innensechskantschraube	Shoulder bolt	BFH-50250	1 1/4"	3
-114	Mutter, selbstsichernd	Nylon nut	BFH-50267	5/16"	3
-115	Innensechskantschraube	Allen screw	BFH-50144	3/8"x1"	2
-116	Innensechskantschraube	Hex head screw	BFH-50254	3/8"x3/4"	2
-117	Wird nicht benötigt	No needed			0
-118 Sechskantschraube Hex head screw BFH-50279 3/8"x5"			4
-119	Innensechskantschraube	Allenscrew	BFH-50245	5/16"x1"	2
-120	Wird nicht benötigt	No needed			0
-121	Hülse	Axle	BFM-50222	9/16"	1
-122	Verbindungsachse	Axle	BFM-50931	3"	1
-123	Gewichteauswahlstift	Weight selection pin	BFM-51173		1
-124	Wird nicht benötigt	No needed			0
-125	Wird nicht benötigt	No needed			0
-126	Wird nicht benötigt	No needed			0
-127	Wird nicht benötigt	No needed			0
-128	Karabiner	Hook	BFH-50188		4
-129	Kunstoffkappe	Plastic cap	BFH-50211	2"	1
-130	Kunstoffkappe	Plastic cap	BFH-50212	2"x3"	2
-131	Kunstoffkappe	Plastic cap	BFH-50215	1 1/2"	6
-132	Wird nicht benötigt	No needed			0
-133	Seilzugfixierung	Cable strap	BFH-50227		5
-134	Wird nicht benötigt	No needed			0
-135	Wird nicht benötigt	No needed			0
-136	Bolzen	Pin	BFH-50238		2
-137	Sicherungsring	Snap ring	BFH-50239		2
-138	Metallbuchse	Bronze bushing	BFH-50244	1/2"	8
-139	Wird nicht benötigt	No needed			0
-140	Metallbuchse	Bronze bushing	BFH-50248	13/32"	8
-141	Wird nicht benötigt	No needed			0
-142	Wird nicht benötigt	No needed			0
-143	Metallbuchse	Bronze bushing	BFH-50297	1"x1/2"	2
-144	Kunstoffendkappe	Endcap	BFH-50590		3
-145	Kugellager	Bearing	BFH-50602		14
-146	Sicherungsring	Snap ring	BFH-50604	2"	26
-147	Wird nicht benötigt	No needed			0
-148*	Schaumstoff	Foam	BFH-50608		1
-149*	Schaumstoff	Foam	BFH-50609		1
-150	Kunstoffkappe, rund	Round plastic cap	BFH-50611	2"	3
-151	Kunstoffkappe, eckig	Plastic cap, rectangular	BFH-5062	1 3/4x4	4
-152* Griffüberzug, gelb Rubber grips, yellow 2
-153 Wird nicht benötigt No needed 0
-154 Abstandshalter, bebogen Curved pulley spacer BFH- 50203 1/2" 8
-155 Unterlegscheibe, gebogen Curved washer BFH- 50204 3/8" 8
-156 Handschlaufe	Strap handle	BFC- 10103		4
-157 Beinpressrahmen	Legpress frame	BFM- 10605		1
-158 Verbidungsrahmen für Beinpresse	Connection frame, legpress	BFM- 10575		1
-159 Hülse	Axle	BFM- 51155	2 1/32"	3
-160 Hülse	Axle	BFM- 51157	3 1/32"	1
-161 Wird nicht benötigt No needed 0
-162 Wird nicht benötigt No needed 0
-163 Wird nicht benötigt No needed 0
-164 Wird nicht benötigt No needed 0
-165 Verstellung für Beinpresse Rückenpolster Pad adjustment for legpress				BFM- 10106	1
-166 Wird nicht benötigt No needed 0
-167 Beinpress Pivotarm	Leg press pivot arm	BFM- 10591		1
-168 Hülse für Beinpresse	Shaft	BFM- 51150	5 3/4"	1
-169 Fußplattenhalterung Footplate pivot	BFM- 10590	1
-170 Beinpressversteifung	Four bar	BFM- 50252		2
-171 Hülse	Shaft	BFM- 51149	9 1/2"	1
-172 Fußplatte	Footplate	BFL-50128		1
-173* Sitzpolster für Beinpresse Seatcushion for legpress BFU- 10117 1
-174* Rückenpolster für Beinpresse	Backrest cushion, leg press BFU- 10120			1
-175 Wird nicht benötigt No needed 0
-176 Wird nicht benötigt No needed 0
-177 Wird nicht benötigt No needed 0
-178 Wird nicht benötigt No needed 0
-179 Wird nicht benötigt No needed 0
-180 Wird nicht benötigt No needed 0
-181 Anschlag, unten Large flat leveler BFH- 50339 3
-182 Unterlegscheibe, gebogen	Wavy washer	BFH- 50337		7
-183 Sechskantschraube	Hex head screw	BFH- 50630	3/8"x 3/4"	2
-184 Sechskantschraube	Hex head screw	BFH- 50631	3/8"x1/2"	4
-185 Rollenabstandshalter	Spacer	BFM- 51158		1
-186 Innensechskantschraube	Allen screw	BFH- 50620	3/8"x 3/4"	6
-187 Schaumstoffverkleidung	Upholstery cap	BFH- 50622		6
-188 Abstandshalter	Sleeve	BFH- 50338	1/4"	4
-189 Höhenverstellung für Kopfpolster	Head chrome adjustment	BFU- 42369		1
-190 Rolle, groß	Big Pulley		5 1/2"	1

Bei den mit * versehenen Teilnummern handelt es sich um Verschleißteile, die einer natürlichen Abnutzung unterliegen und ggf. nach intensivem oder längerem Gebrauch ausgetauscht werden müssen. In diesem Falle wenden Sie sich bitte an den Finnlo – Kundenservice. Hier können die Teile gegen Berechnung angefordert werden.
The part numbers with an * are wear and tear parts, which are subject to natural wear and which must be replaced after intensive or long-term use. In this case, please contact Finnlo Customer Service. You can request the parts and be charged for them.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

1) Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nummern 2-5) Schäden oder Mängel am Gerät, die nachweislich auf einem Fabrikationsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Endabnehmer gemeldet werden. Durch eine Registrierung auf www.finnlo.de innerhalb von 4 Wochen nach Kaufdatum, können Sie die Garantie auf 36 Monate und für den Hauptrahmen auf 5 Jahre erhöhen. Bei einem Schadensfall reichen Sie bitte eine Kopie ihres Kaufbeleges ein.
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas oder Kunststoff. Eine Garantiepflicht wird nicht ausgelöst: durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein durch Schäden höherer Gewalt.
2) Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. Die Kosten für Material und Arbeitszeit werden von uns getragen. Instandsetzungen am Aufstellungsort können nicht verlangt werden. Der Kaufbeleg mit Kauf- und/oder Lieferdatum ist vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
3) Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind, ferner wenn das Gerät durch den Einfluss höherer Gewalt oder durch Umwelteinflüsse beschädigt oder zerstört ist, bei Schäden, die durch unsachgemäße Behandlung – insbesondere Nichtbeachtung der Betriebsanleitung – oder Wartung aufgetreten sind oder falls das Gerät mechanische Beschädigungen irgendwelcher Art aufweist. Der Kundendienst kann Sie nach telefonischer Rücksprache zur Reparatur bzw. zum Tausch von Teilen, welche Sie zugesandt bekommen, ermächtigen. In diesem Fall erlischt der Garantieanspruch selbstverständlich nicht.
4) Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.
5) Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
6) Unsere Garantiebedingungen, die Voraussetzungen und Umfang unserer Garantieleistungen beinhalten, lassen die vertraglichen Gewährleistungsverpflichtungen des Verkäufers unberührt.
7) Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen.
8) Der Garantieanspruch erlischt bei nicht bestimmungsgemäßem Gerbrauch, insbesondere in Fitness-Studios, Rehaeinrichtungen und Hotels.

Importeur

Hammer Sport AG

Von Liebig Str. 21

89231 Neu-Ulm

8. Service-hotline und Ersatzteilbestellformular

Um Ihnen optimal helfen zu können, halten Sie bitte

Artikel-Nummer, Seriennummer, Explosionszeichnung und

Teileliste bereit.

SERVICE-HOTLINE

Tel.: [phone],62 oder -68

Fax: [phone]

Montag bis Donnerstag

Freitag

von 09.00 Uhr bis 16.00 Uhr

von 09.00 Uhr bis 14.00 Uhr

E-Mail: [e-mail]

An

Hammer Sport AG

Abt. Kundendienst

Von-Liebig-Str. 21

89231 Neu-Ulm

Art.-Nr.:3836/3838Autark 7000/8000

Serien Nr.:

Ort: .... Datum: ....

Ersatzteilbestellung

(Bitte in Druckbuchstaben ausfüllen!)

Kaufdatum: ....

Gekauft bei Firma:

(Garantieansprüche nur in Verbindung mit einer Kopie des Kaufbeleges!)

Bitte liefern Sie mir folgende Ersatzteile (Bitte leserlich schreiben!):

Position	Bezeichnung	Stückzahl	Bestellgrund

Käufer:

(Name, Vorname)

(Strasse, Hausnr.)

(PLZ, Wohnort)

(Telefon, Fax)

(E-Mail-Adresse)

Lieferadresse: (wenn abweichend von Käuferadresse)

(Firma)

(Ansprechpartner)

(Strasse, Hausnr.)

(PLZ, Wohnort)

(Telefon, Fax)

(E-Mail-Adresse)
