BEDIENUNGSANLEITUNG 1816220 Ritto

Beschreibung • Montage • Anschluss

02/2010 / Id.-Nr. 400 235 768

Hinweis:

Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen Ausgabe des TwinBus System-Handbuches bzw. des Ritto IP System-Handbuches.

Gerätebeschreibung

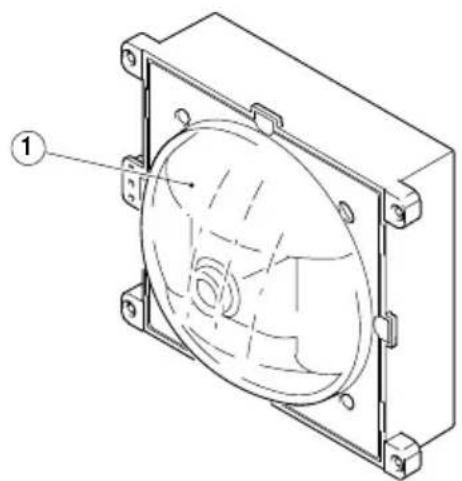

Die Kameramodule 1 8161 bis 1 8163 werden in vorhandene Türstationen oder Briefkastenanlagen integriert, um sie zu einer Video-Türstation zu ergänzen.

Ausstattung Bemerkung

Anschluss an TwinBus Videoleitung oder IP

Einbaulautsprecher 1 9521

Technische Daten

Maße (H x B x T) in mm 95 x 120 x 60

Betriebsspannung AC 12 V aus Netztrafo 1 6477 oderDC 24 V aus Video Netzgerät 1 6481 oderDC 18 V aus IP Einbaulautsprecher 1 9521

Leistungsaufnahme ca 2,5 W

Lichtempfindlichkeit 0 Lux, durch Ausleuchtung über weißeLEDs

LED-Steuerung über Dämmerungsschalter

Umgebungstemperatur -10 bis 40 °C

Feuchtigkeitsschutz spritzwassergeschützt

Zubehör (TwinBus-Betrieb)

Zubehör Art.-Nr. Funktion

Kameraumschalter 1 4915 zum Anschluss mehrerer Kameras

Montage

Hinweis:

Eine Kamera erfasst nur einen bestimmten Bereich. Damit z.B. ein Besucher, der gerade geklingelt hat, erfasst wird, muss die Kamera entsprechend montiert werden.

Der Erfassungsbereich variiert entsprechend der unterschiedlichen Erfassungswinkel der Kameramodule.

Die optimale Einbauhöhe ist ca. 1,5 bis 1,6 m. Bei den Kameramodulen 1 8162 und 1 8163 darf die Einbauhöhe zwischen 1,4 und 1,7 m liegen.

• Der dargestellte Bereich muss auch nachts gut ausgeleuchtet sein. Ggf. muss durch eine Lichtquelle für ausreichende Beleuchtung gesorgt werden.
• Wir empfehlen, eine Außenleuchte ca. 1 m oberhalb der Kamera anzubringen. Es sollte eine Glühlampe mit min. 40 W eingesetzt werden.
  • Die Kamera darf nicht auf direktes Gegenlicht (Sonneneinstrahlung, Lichtquelle, Spiegelungen usw.) ausgerichtet werden.

Entnehmen Sie das TwinBus Gerät und die mitgelieferten Bauteile der Verpackung.

105 ± 0.15 85 ± 0.20 85 ± 0.15

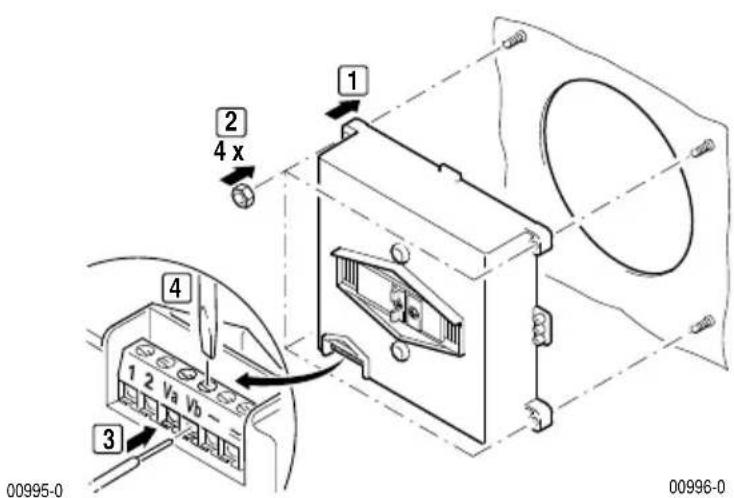

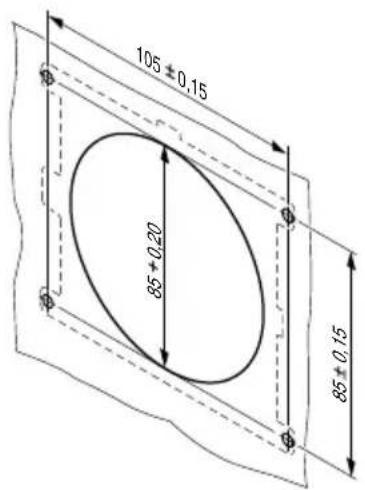

Einbauskizze zur Montage auf 4 Stehbolzen M3 x 10.

1 2 4 x 3 4 1 2 Va Vb - 00995-0 00996-0

Montage mit Stehbolzen.

Erfassungswinkel der Kameramodule

Der Erfassungsbereich variiert entsprechend der unterschiedlichen Erfassungswinkel der Kameramodule

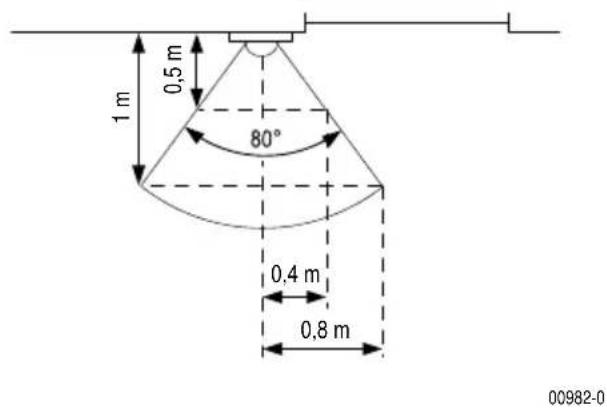

Horizontaler Erfassungsbereich 1 8161

1 m 0,5 m 80° 0,4 m 0,8 m 00982-0

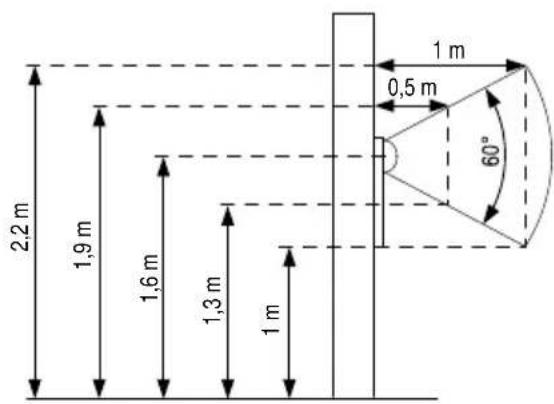

Vertikaler Erfassungsbereich 1 8161

2.2 m 1.9 m 1.6 m 1.3 m 1 m 1 m 0.5 m 60° 1 m

00983-0

Öffnungswinkel der Kamera

Öffnungswinkel der Kamera

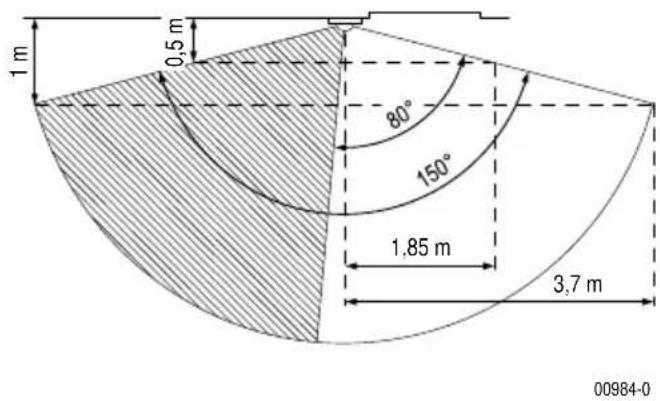

Horizontaler Erfassungsbereich 1 8162

1 m 0,5 m 80° 150° 1,85 m 3,7 m 00984-0

Vertikaler Erfassungsbereich 1 8162

Öffnungswinkel der Kamera

Öffnungswinkel der Kamera

Gesamterfassungsbereich durch mechanisches Verstellen der Kamera

Gesamterfassungsbereich durch mechanisches Verstellen der Kamera

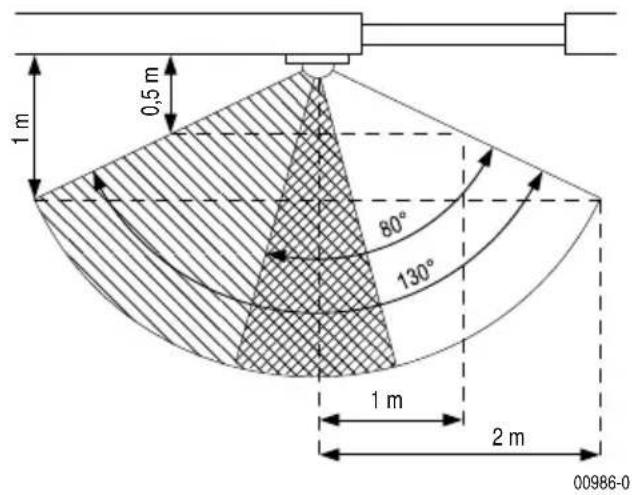

Horizontaler Erfassungsbereich 1 8163

1 m 0,5 m 80° 130° 1 m 2 m 00986-0

Vertikaler Erfassungsbereich 1 8163

Öffnungswinkel der Kamera

Gesamterfassungsbereich durch elektrisches Umschalten der Kamera Überdeckungsbereich beider Kameras

Öffnungswinkel der Kamera

Gesamterfassungsbereich durch mechanisches Verstellen der Kamera

Anschluss (TwinBus-Betrieb)

L N 1 2 3 4 a1 21 b ba2 a3 b11 1 7573 1 6477 1 4921 1 8161 ...1 8163 S0154-0

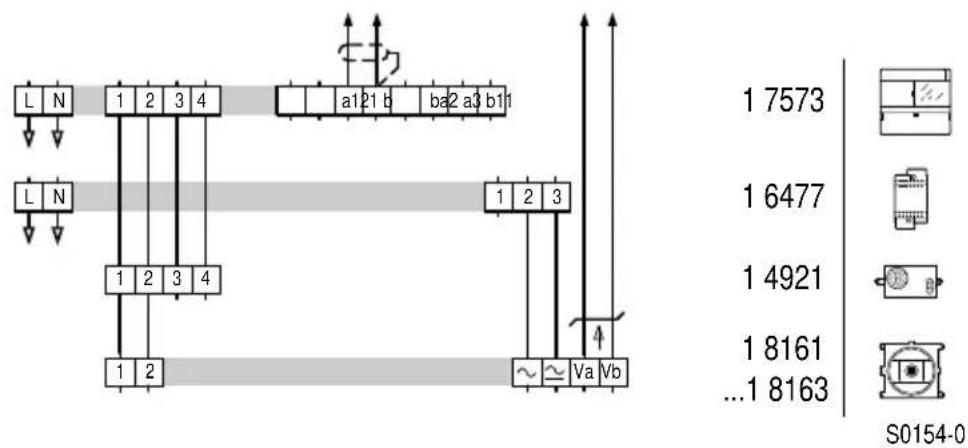

Schaltplan: Acero Kameramodul, dezentrale Stromversorgung

L N 1 2 3 4 a1 b1 b ba2 a3 b1 L N 1 2 3 4 + - Va Vb 1 7573 1 6481 1 4921 1 8161 ...1 8163 S0155-0

Schaltplan: Acero Kameramodul, zentrale Stromversorgung mit Video-Netzgerät 1 6481

Anschluss (Ritto IP-Betrieb)

1 2 +18V GMD K K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 1 2 ~ 1 2 Va Vb 1 9521 1 8161 ...1 8163 S0238-0

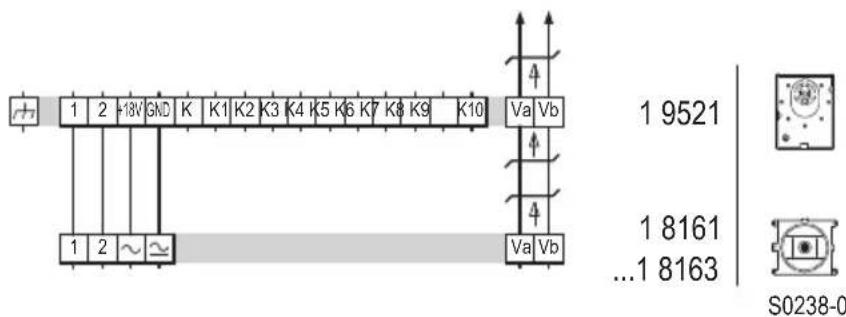

Schaltplan: Acero Kameramodul, Stromversorgung mit IP Einbaulautsprecher 1 9521

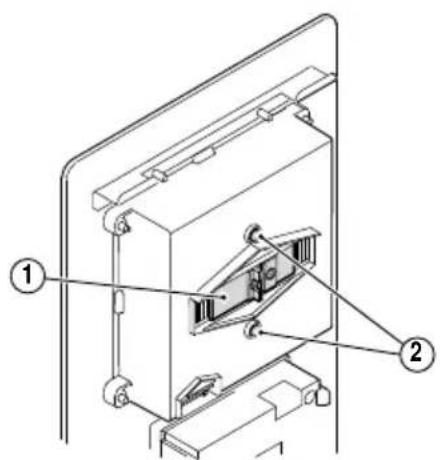

Kamera einstellen (nur bei 1 8162)

1. Kameraausrichtung horizontal
2. Kameraausrichtung vertikal

00967-0

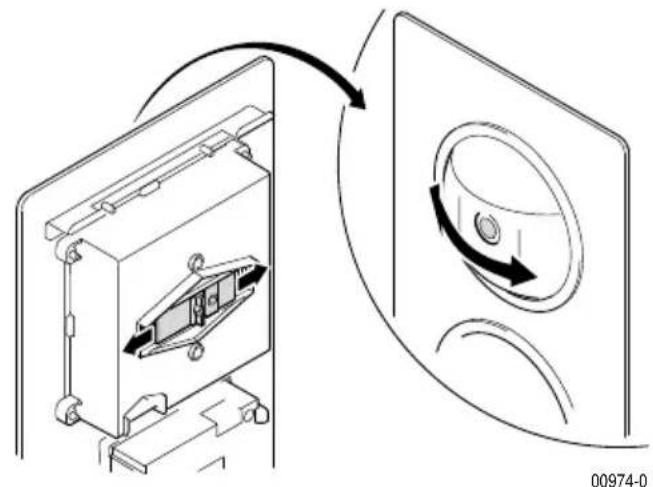

horizontale Ausrichtung

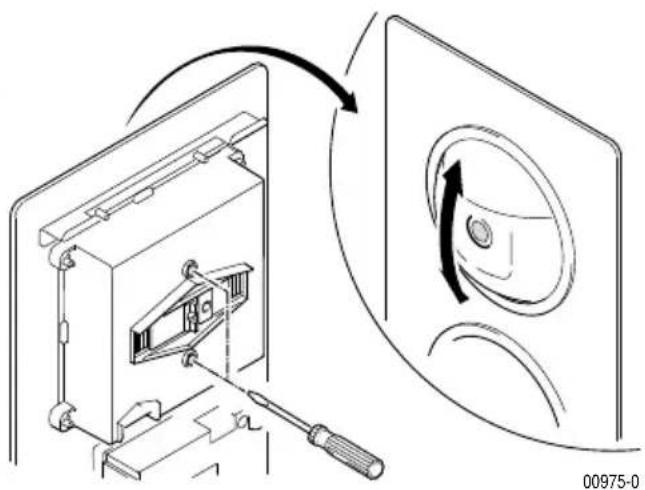

horizontale Ausrichtung fixieren vertikale Ausrichtung

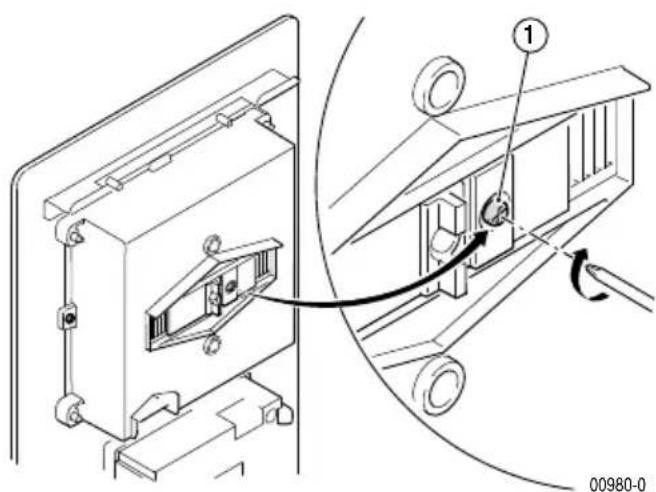

Um Vibrationen der Kamera (z.B. durch Zuschlagen der Tür) zu vermeiden, sollte die horizontale Ausrichtung der Kamera mit der mitgelieferten Schraube (1) fixiert werden.
