BEDIENUNGSANLEITUNG Entravox 1840320 Ritto
04/2008 / Id.-Nr. 400 233 486

Hinweis:
Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen Ausgabe des System-Handbuches.

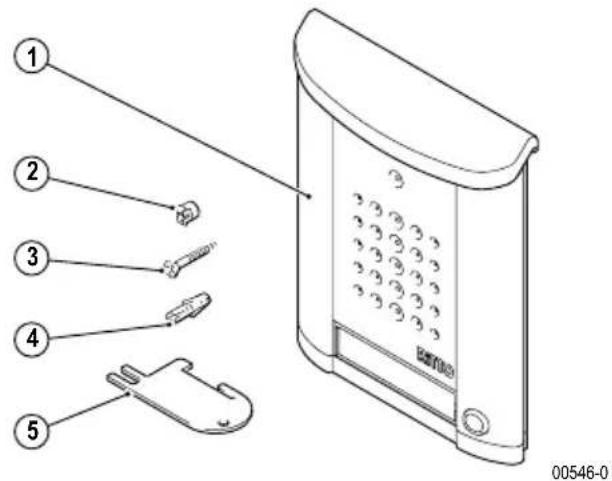

Gerätebeschreibung
Die Entravox Türstation ist eine einbaufertige Türstation für Ein- bis Vierfamilienhäuser.

- Türstation Entravox
- Wandabstandhalter
- Schrauben, 3 Stück
- Dübel, 3 Stück
- Entriegelungskarte
Ausstattung
| Ausstattung Art.-Nr. Bemerkung |
| Entravox 1 8401 1 Klingeltaster |
| Entravox 1 8402 2 Klingeltaster |
| Entravox 1 8403 3 Klingeltaster |
| Entravox 1 8404 4 Klingeltaster |
Technische Daten
| Maße (H x B x T) in mm | |
| Entravox 1 8401 | 178 x 141 x 31 |
| Entravox 1 8402 | 197 x 141 x 31 |
| Entravox 1 8403 | 216 x 141 x 31 |
| Entravox 1 8404 | 235 x 141 x 31 |
| Spannungsversorgung aus Netzgerät 1 7573 | |
| Stromaufnahme 2 mA (in Ruhe) | 50 mA (unter Last) |
| Umgebungstemperatur -20 bis 35 °C | |
| Feuchtigkeitsschutz spritzwassergeschützt | |
Montagevoraussetzungen

Achtung!
Beschädigung des Geräts.
Der Aufstellort muss so gewählt werden, dass die Türstation keinem Schlagregen ausgesetzt wird.
Montageart benötigtes Zubehör
Aufputzmontage –
Montage
Entnehmen Sie das Gerät und die mitgelieferten Bauteile der Verpackung.

- Sprachlautstärkeeinstellung Tür zur Wohnung
- Sprachlautstärkeeinstellung Wohnung zur Tür
Inbetriebnahme
Funktion Tätigkeit Ergebnis

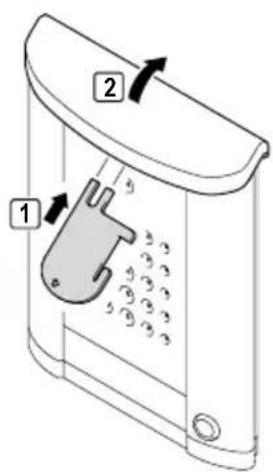

Abdeckung an der Türstation öffnen


Hörlautstärke anpassen Potenziometer (2) einstellen Lautstärke ist angepasst



Sprechlautstärke anpassen Potenziometer (1) einstellen Lautstärke ist angepasst
Bedienung
Eine Bedienung ist nicht erforderlich.
