BEDIENUNGSANLEITUNG 1841370 Ritto
Art.-Nr. 18411 – 18414
Allgemeines • Installation • Montage • Inbetriebnahme
05/2013 / Id.-Nr. 400 236 232

Hinweis:
Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen Ausgabe des TwinBus System-Handbuches.
Bevor Sie weiterlesen...
Umgang mit dieser Unterlage
Diese Anleitung liefert Ihnen Informationen, die Sie zur Installation, Montage und Inbetriebnahme einer Entravox Türsprechanlage benötigen. Sie ersetzt nicht das Systemhandbuch. Damit Sie schnell die von Ihnen benötigten Informationen finden, gliedern sich die Kapitel nach folgenden Kundengruppen:
Kapitel Kundengruppe
- Allgemeines alle Kundengruppen
- Installation: Montage, Anschluss und Inbetriebnahme Elektriker und Installateure
- Service Kundendienst
Das Systemhandbuch kann im Internet unter www.ritto.de angefordert werden.
Erklärung der verwendeten Symbole
Gefahrenhinweise

Art und Quelle der Gefahr
Dieser Gefahrenhinweis warnt vor möglichen Personenschäden.

Art und Quelle der Gefahr
Dieser Gefahrenhinweis warnt vor Geräte-, Umwelt- oder anderen Sachschäden.
Wichtige Informationen

Hinweis:
Dieses Symbol kennzeichnet keine Sicherheitshinweise, sondern gibt Informationen zum besseren Verständnis der Abläufe

Dieses Symbol weist darauf hin, das akustische Signal eines Gerätes zu beachten. Durch die Tonlänge wird der Abschluss von Einstellungen quittiert.
Schaltplansymbole

Dieses Schaltplansymbol kennzeichnet ein verseiltes Adernpaar.
Dieses Schaltplansymbol weist darauf hin, dass die Abschirmung der Leitungen durchverbunden werden muss.
Abkürzungsverzeichnis
ED Etagendrücker
TÖ Türöffner
UV Unterverteilung
Klemmenbezeichnungen
a Busklemme
b Busklemme
ED Etagendrücker
ED Etagendrücker
a1 Hauptbuslinie
Angaben zur Artikelnummer
Die Artikelnummer der RITTO Produkte setzt sich aus mehreren Angaben zusammen:
■ 18411 Gerätenummer
■ XX Farbkennung
In diesem Dokument ist jeweils nur die Angabe für das Gerät aufgeführt. Die zur Verfügung stehende Farbvariante und die aktuelle Geräteversion entnehmen Sie bitte dem RITTO Katalog. Teilweise wird der Artikelnummer die Kennung RGE vorangestellt. Diese findet in dieser Anleitung keine Berücksichtigung.
Allgemeines
Leitungsnetz
Vorhandene Leitungen können als Busleitungen genutzt werden. Wir empfehlen folgende handelsübliche Fernmeldeleitungen:
■ Fernmeldeleitung J-Y (St) Y
■ Fernmeldeleitung J-2Y (z) Y mit Zugentlastung
■ Fernmelde-Erdkabel längs und querwasserdicht
Leitungsführung
Es empfiehlt sich, die Busleitung von Teilnehmer zu Teilnehmer zu führen und an der Anschlussklemme der Geräte zu verbinden.
Alle Abschirmungen und freie Adern sind durchzuverbinden und auf Klemme b am TwinBus Netzgerät aufzulegen. Bitte verwenden Sie dazu geeignete, bauseitige Klemmen.
Um die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu erfüllen und Störbeeinflussungen über die Leitungen zu vermeiden, muss auf getrennte Führung von Netz- und Schutzkleinspannung (TwinBus Leitung) geachtet werden. Bei der Installation ist ein Abstand von 10 cm einzuhalten. Bei gemeinsamer Leitungsführung in Installationskanälen ist ein Trennsteg einzusetzen.
Die Buslinien a/b dürfen nicht mit Abschlusswiderständen abgeschlossen werden.

Fehlfunktionen durch starke Magnetfelder!
In unmittelbarer Nähe der Netz- und Zusatzgeräte dürfen keine anderen Geräte mit starken Magnetfeldern (Schütze, Trafos, etc.) eingebaut sein. Durch induzierte Spannungsspitzen können Fehlfunktionen ausgelöst werden.
Maximale Leitungslängen
Der Schleifenwiderstand jeder TwinBus-Linie darf max. 20 Ω betragen. Dies ergibt folgende maximale Leitungslängen:
| Drahtdurchmesser in mm 0,8 0,6 | |
| Widerstand in Ω/m0,03490,0621 | |
| Leitungslänge zwischen Entravox Netzgerät und Wohntelefon 280 m 160 m | |
| Leitungslänge zwischen Entravox Netzgerät und Türstation (Beleuchtung) | 60 m 30 m |
| Leitungslänge zwischen Entravox Netzgerät und Türöffner bis 8 V/1 A | 50 m 30 m |
Besonderheiten bei der Sanierung

Hinweis:
Bei vorhandenen YR-Kabeln müssen alle freien Adern am TwinBus Netzgerät als Abschirmung an einer Klemme b aufgelegt werden.
Werden handelsübliche Klingeltaster verwendet, dürfen diese einen Kontaktübergangswiderstand von 10 Ω nicht überschreiten.
Gewährleistung
Es gelten die allgemeinen Geschäftsbedingungen der Schneider-Electric GmbH.
Netzanschluss

Geräteschäden durch Überspannung oder Kurzschluss!
Durch Überspannung oder Kurzschluss können Geräteschäden entstehen. Der Anschluss erfolgt an 230 V\~ ±10% Netzspannung. Die Einspeisung muss über einen eigenen Leitungsschutzschalter mit max. 16 A erfolgen.
Bitte beachten Sie, dass Sie für Netzgeräte und Netztrafos eine 230 V\~ Spannungsversorgung benötigen, die in den Blockschaltbildern nicht explizit dargestellt ist.
Elektrostatische Aufladung

Gefahr von Geräteschäden durch elektrostatische Aufladung (ESD)!
Durch elektrostatische Aufladung können beim direkten Kontakt mit den Leiterplatten die Geräte zerstört werden. Entladen Sie sich, bevor Sie das Gerät berühren.
Bestimmungsgemäße Verwendung
Die RITTO Türsprechanlage ist ein System zur Zugangskontrolle sowie der internen Gebäudekommunikation in Wohngebäuden.
Jede andersartige Nutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt allein der Installateur.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Herstellervorschriften für Gebrauch und Wartung. Die Anlage darf nur von Personen installiert und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
Reinigung
Die Oberflächen der TwinBus Geräte können durch Umwelteinflüsse und häufige Nutzung verschmutzen. Reinigen Sie die Oberflächen nur mit einem feuchten Tuch und einem geeigneten, milden Haushaltsreiniger.
Achten Sie darauf, dass Kunststoffteile der Türstation (z. B. Namensschilder) nicht mit dem Pflegemittel in Verbindung kommen.
Beachten Sie die Hinweise des Reinigungsmittelherstellers.
Richtlinien/Konformität
Alle RITTO TwinBus Geräte werden nach folgenden Richtlinien gebaut:
■ EG-Richtlinie „elektromagnetische Verträglichkeit“ 89/336/EWG bzw. 2004/108/EG (nach der zur Zeit gültigen Fassung).
■ Niederspannungsrichtlinien 72/23/EWG (nach der zur Zeit gültigen Fassung).
RITTO TwinBus Geräte tragen das CE-Prüfzeichen. Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen sind beim Hersteller hinterlegt.
Installation
Türsprechanlage für das Mehrfamilienhaus
Die Türsprechanlage besteht aus ein bis vier Wohntelefonen 17630, einem Entravox Netzgerät und einer Entravox Türstation 18401 bis 18404.
Jede Wohneinheit kann separat von der Haupteingangstür aus angewählt werden. Die Klingel-taste der Wohnungstür (Etagendrücker) wird direkt am Wohntelefon angeschlossen. Die eingehenden Rufe von der Türstation und dem Etagendrücker werden automatisch durch unterschiedliche Ruftöne signalisiert.

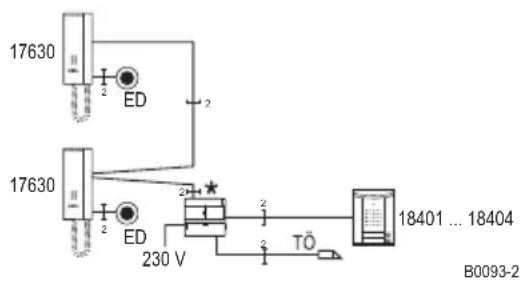

* Entravox Netzgerät

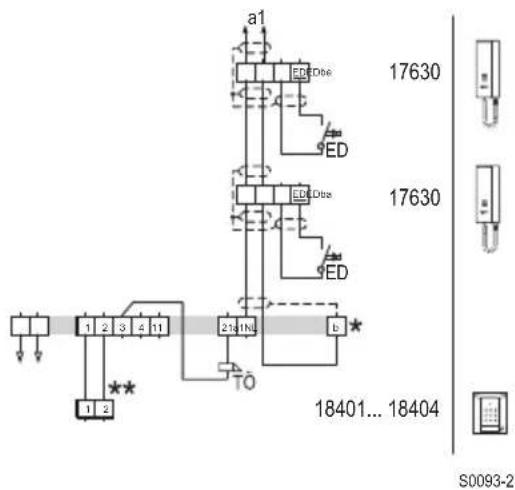

* Entravox Netzgerät
** inkl. Beleuchtung
Montage

Elektrische Spannung.
Gefahr für Personen durch elektrischen Schlag.
Verbrennungsgefahr.
Geräteschäden und Fehlfunktionen.
Gegenmaßnahmen:
▶ Schalten Sie zu Beginn der Arbeiten alle spannungsführenden Leitungen frei.
Sichern Sie die ausgeschalteten Leitungen gegen irrtümliches Wiedereinschalten.
▶ Stellen Sie die Spannungsfreiheit fest. Erden und kurzschließen.
Decken Sie benachbarte, unter Spannung stehende Teile ab.
Alle Arbeiten und elektrische Anschlüsse müssen den nationalen Bestimmungen des jeweiligen Landes entsprechen (z.B. die VDE-Vorschriften in Deutschland) und von entsprechend ausgebildetem Fachpersonal durchgeführt werden.
Entravox Netzgerät
Montageart
| Montageart benötigtes Zubehör |
| Aufputzmontage Tragschiene, bauseits |
| In Normverteiler nach DIN EN 43870 |
| Technische Daten |
| Maße (H × B × T) in mm 90 × 125 × 60 ≜ 7Automatenplätzen |
| Spannungsversorgung 230 V +6% -10% 50 Hz |
| Leistungsaufnahme 34,5 VA |
Betriebsspannung
■ für Buslinie
DC 24 V 0,5 A
■ lastfrei
DC 30 V
Schaltspannung Türöffner AC 9 V/1,6 A
Türöffnerzeit 3 Sekunden (nicht änderbar)
LED 2
Umgebungstemperatur 0 bis 40 °C
Max. relative Luftfeuchte 60%
Montagevoraussetzungen
Bitte beachten Sie die Hinweise unter → Allgemeines – S. 2

Beschädigung des Gerätes durch Umwelteinflüsse.
Das Gerät darf nicht im Freien oder in Feuchträumen montiert werden.

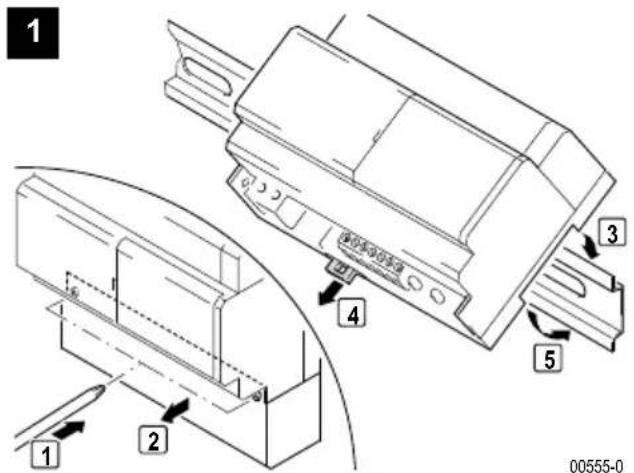

Montage
Entnehmen Sie das TwinBus Gerät und die mitgelieferten Bauteile der Verpackung.


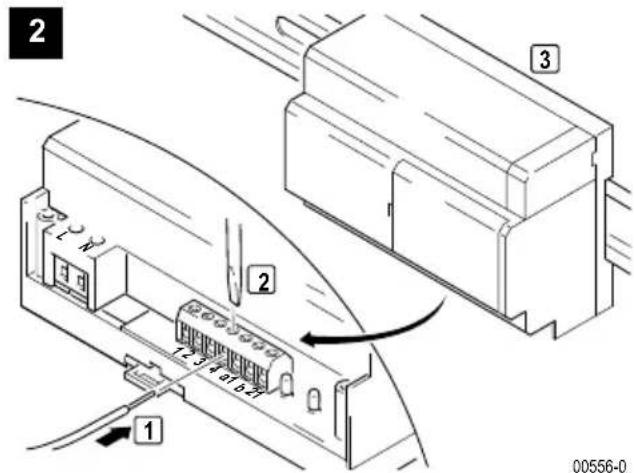

L, N Netzanschluss 230 V
1,2 Türstation, gepolt
3, 21 Türöffner
a1, b Hauptbuslinie 1

Lebensgefahr durch elektrischen Schlag.
Bei der Aufputzmontage des Netzgerätes muss die Klemmenabdeckung (2) in Bild 00555 über dem 230 V Anschluss angebracht werden.
Thermosicherung
Das Entravox Netzgerät hat anstelle herkömmlicher Schmelzsicherungen zwei elektronische Sicherungen, die bei Überlastung den jeweiligen Stromkreis unterbrechen.
Schaltet eine dieser Sicherungen ab, so erlischt die zugehörige LED der Spannungsanzeige. Zum Wiedereinschalten muss wie folgt vorgegangen werden:
▶ Netzspannung abschalten und für ca. 1 Minute abgeschaltet lassen.
▶ Kurzschluss oder Überlastung beseitigen.
▶ Netzspannung wieder einschalten.
Die zugehörige LED der Spannungsanzeige leuchtet.

Hinweis:
Das Entravox Netzgerät verfügt über keinen Systembus. Zusatzgeräte (z.B. Türumschaltungen) können nicht angeschlossen werden.
TwinBus Wohntelefon 17630
Technische Daten
| Maße (H × B × T) in mm 220 x 90 x 18/42 |
| Betriebsspannung Versorgung über TwinBus Leitung |
| Stromaufnahme in Ruhe max. 2 mA |
| Umgebungstemperatur 0 bis 40 °C |
| Max. relative Luftfeuchte 60% |
Zubehör
Hinweise zum Zubehör finden Sie im TwinBus Systemhandbuch.
Montagevoraussetzungen
| Montageart benötigtes Zubehör |
| Aufputz oder auf Schalterdose |
| Unterputz UP-Rahmen 17320 |
| Tischgerät Tischkonsole 1 7310 und eine handelsübliche IAE/ UAE-Anschlussdose |
Montage
▶ Stellen Sie bitte die Bedienungsanleitung des TwinBus Gerätes Ihrem Kunden zur Verfügung. Die Bedienungsanleitung befindet sich abgedruckt auf der Verpackung oder liegt dem Gerät bei.

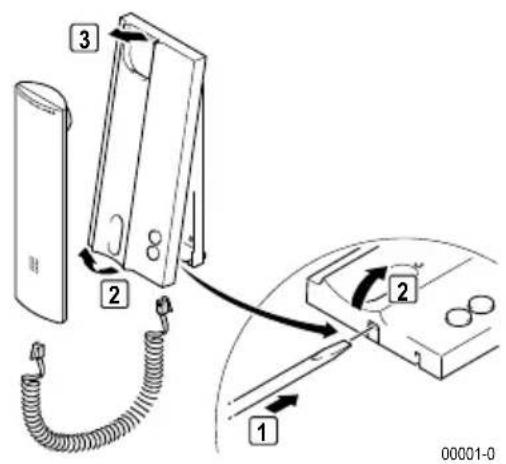

Aufputzmontage
▶ Bitte entnehmen Sie die Klemme der Verpackung.


A. Wandmontage
B. Schalterdosenmontage
Kompakte Türstation Entravox

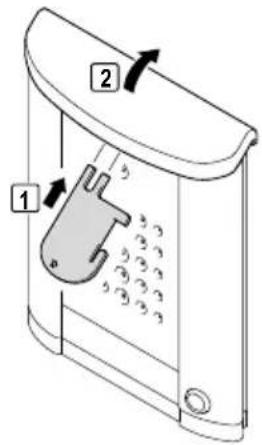

Montage
Entnehmen Sie das TwinBus Gerät und die mitgelieferten Bauteile der Verpackung.

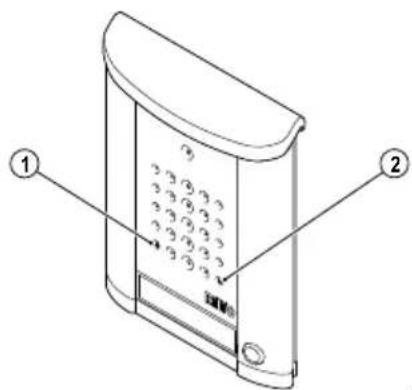

1

- Sprachautstärkeeinstellung Tür zur Wohnung
- Sprachlautstärkeeinstellung Wohnung zur Tür
00551-0
Funktion Tätigkeit Ergebnis
![]() | Abdeckung an der Türstation öffnen | |||||
![]() | [SZXK] | Hörlautstärke anpassen | ![]() | Potenziometer (2) einstellen | ![]() | Lautstärke ist angepasst |
![]() | ![]() | Sprechlautstärke anpassen | ![]() | Potenziometer (1) einstellen | ![]() | Lautstärke ist angepasst |
Inbetriebnahme
Damit der Bediener den Rufton der Hauptklingel ändern kann, ist die Hauptklingel bei einer Neu- einstellung als erste Klingeltaste einzulernen. Für weitere Klingeltasten ist der Vorgang zu wie- derholen.
Bei der Inbetriebnahme mit zwei Personen können Sie die Sprechanlage benutzen.
Arbeitsschritt Gerät
| 1. Einschalten Leitungsschutzschalter bauseits |
| 2. Hauptklingeln einlernen Türstation und Sprechstellen zuordnen |
Inbetriebnahme über das Wohntelefon
Ein-Mann-Inbetriebnahme
Tätigkeit Ergebnis

5 s gedrückt halten, bis

blinkt

Innerhalb einer Minute an der Türstation zu belegen-de Taste drücken



akustisches Signal zur Bestätigung an Wohntelefon und Türstation
Zwei-Mann-Inbetriebnahme
Tätigkeit Ergebnis

5 s gedrückt halten, bis

blinkt

zu belegende Taste über Sprechverbindung durchgeben

Innerhalb einer Minute an der Türstation zu belegen-de Taste drücken



akustisches Signal zur Bestätigung an Wohntelefon und Türstation

■ kurzer Ton: Das Gerät ist betriebsbereit.
■ kein Ton: Zeitfrist überschritten.
■ langer Ton: Einlernvorgang ist fehlgeschlagen.
Wurde die Zeitfrist überschritten:
▶ Wiederholen Sie den Vorgang.
Einstellungen löschen
Mit dieser Funktion werden alle Einstellungen und eingelernten Klingeltaster gelöscht. Bitte notieren Sie sich ggf. vor dem Löschen die vorhandenen Kundeneinstellungen.
Tätigkeit Ergebnis

5 s gedrückt halten, bis


akustisches Signal zur Bestätigung

■ kurzer Ton: Einstellungen wurden gelöscht.
■ langer Ton: Einstellungen wurden nicht gelöscht.
Wurden die Einstellungen nicht gelöscht:
▶ Wiederholen Sie den Vorgang.
Service
Messpunkte
Entravox Netzgerät
| Klemme Belastung Soll-Spannung |
| a1 b offen DC 30 V |
| a1 b beschaltet DC 24 V bis 28 V |
| 1 b kein Türsprechverkehr DC 0 V |
| 1 b bei Türsprechverkehr DC 24 V |
| 2 b kein Türsprechverkehr DC 30 V |
| 2 b bei Türsprechverkehr DC 0 V |
| 3 4 ohne Last AC 11 V |
Kompakte Türstation Entravox
| Klemme Soll-Spannung |
| 1 2 kein Türsprechverkehr DC 15 V oder 30 V |
| 1 2 bei Türsprechverkehr DC 24 V |
TwinBus Wohntelefon
| Klemme Soll-Spannung | ||
| a b DC 20 V bis 28 V | ||
| ED | ED | DC 20 V bis 28 V |
Serviceanzeigen

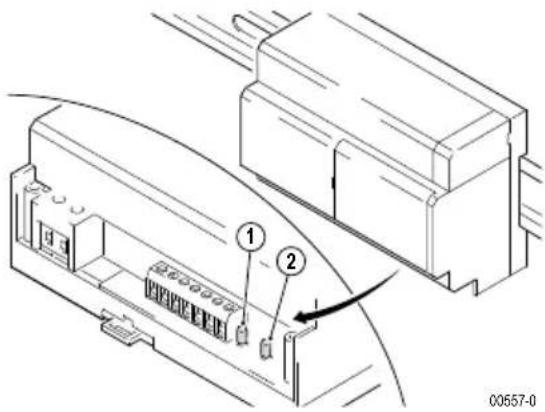

Entravox Netzgerät

LED 1 (gelb) leuchtet ■ Wechselspannungsanzeige
LED 2 (gelb) leuchtet ■ Gleichspannungsanzeige
Kompakte Türstation Entravox

LED 1 (rot) leuchtet Signalisiert Übertragung von Busbefehlen, z.B:
■ Hörer wird abgenommen oder aufgelegt.
■ Klingeltaster wird betätigt.
■ Türöffner oder Taste 📋 werden betätigt.
■ Interner Ruf oder Schaltbefehl werden ausgelöst.
LED 2 (grün) leuchtet ■ Türsprechverkehr ist eingeschaltet.
Schneider Electric GmbH
Gothaer Straße 29
40880 Ratingen
Germany
www.schneider-electric.com
Kontakt Ritto
Tel. +49 22 61 702-01
info.ritto@schneider-electric.com
www.ritto.de
Sämtliche Angaben in dieser Unterlage zu unseren Produkten dienen lediglich der Produktbeschreibung und sind rechtlich unverbindlich. Druckfehler, Irrtümer und Änderungen, bei dem Produktfortschritt dienenden Änderungen auch ohne vorherige Ankündigung, bleiben vorbehalten.
© Alle Rechte bleiben vorbehalten. Layout, Ausstattung, Logos, Texte, Grafiken und Bilder dieser Unterlage sind urheberrechtlich geschützt.

Dieses Dokument wurde auf umweltfreundlichem Papier gedruckt.
