Produkttyp	Analoge Quarzuhr (ohne Zentrumssekunde) für Damen
Uhrenwerk-Kaliber	Citizen Cal. 2200
Werkabmessungen	Kurzer Durchmesser: 9,0 mm, Langer Durchmesser: 13,2 mm, Bewegungsdurchmesser: 13,5 mm, Dicke: 1,87 mm (Batterieteil: 1,9 mm)
Ganggenauigkeit	±15 Sekunden pro Monat bei normalen Temperaturen
Oszillatorfrequenz	32.768 Hz
Antrieb	Bipolarer Schrittmotor (20-Sekunden-Schritt des Minutenzeigers)
Integrierter Schaltkreis	C/MOS-LSI (1 Einheit)
Gangregelung	DFC (Digital Frequency Control) mittels nichtflüchtigem Speicher; keine Einstellmöglichkeit für den Benutzer
Zusatzfunktionen	Stoppvorrichtung für Stunden- und Minutenzeiger
Betriebstemperaturbereich	-10 °C bis +60 °C (14 °F bis 140 °F)
Stromversorgung	1 Silberoxid-Batterie (Teilenr. 280-107, Zellcode TR516HSW, 5,8 mm Ø × 1,6 mm, Nennspannung 1,85–1,55 V, Kapazität 10 mAh)
Batterielebensdauer	Ca. 3 Jahre
Batteriewechsel	Durch einen Fachmann; nach dem Wechsel ggf. DFC-Neujustierung erforderlich
Reinigung und Pflege	Gehäuse und Glas mit weichem, trockenem Tuch abwischen; keine chemischen Reiniger verwenden; Wasserdichtigkeit regelmäßig prüfen lassen
Wasserdichtigkeit	Nicht angegeben; als Standard-Schmuckuhr behandeln
Ersatzteile	Batterie (Typ TR516HSW) und ggf. Dichtungen beim Uhrmacher erhältlich
Reparaturfreundlichkeit	Reparaturen nur durch autorisierte Citizen-Servicecenter
Garantie	Gemäß den Garantiebestimmungen von Citizen

Häufig gestellte Fragen - Cal 2200 CITIZEN

Wie stelle ich die Uhrzeit bei der Citizen Cal 2200 ein?

Ziehen Sie die Krone eine Stufe heraus (von der Normalposition). Drehen Sie die Krone, um die Uhrzeit einzustellen. Für eine sekundengenaue Einstellung drehen Sie die Zeiger gegen den Uhrzeigersinn etwas zurück und drücken Sie die Krone synchron mit einem Zeitzeichen (Radio, Telefon) hinein. Der Minutenzeiger bewegt sich im 20-Sekunden-Takt.

Welche Batterie wird in der Citizen Cal 2200 verwendet?

Die Uhr verwendet eine Silberoxid-Batterie mit der Teilenummer 280-107 bzw. Zellcode TR516HSW (Größe 5,8 mm Ø × 1,6 mm, Nennspannung 1,85–1,55 V, Kapazität 10 mAh). Die Lebensdauer beträgt ca. 3 Jahre.

Wie genau ist die Citizen Cal 2200?

Die Uhr hat eine Ganggenauigkeit von ±15 Sekunden pro Monat bei normalen Temperaturen (0–40 °C).

Kann ich die Ganggenauigkeit selbst einstellen?

Nein, die Citizen Cal 2200 besitzt keine Einstellmöglichkeit für den Benutzer. Die Gangregelung erfolgt werkseitig mittels DFC (Digital Frequency Control) mit nichtflüchtigem Speicher.

Warum bewegt sich der Minutenzeiger nur alle 20 Sekunden?

Der Minutenzeiger der Cal 2200 arbeitet im 20-Sekunden-Schritt. Dies ist konstruktionsbedingt und spart Energie. Bei der Zeitmessung muss daher der Messzeitraum auf 10 Sekunden eingestellt werden.

Ist die Citizen Cal 2200 wasserdicht?

Die Bedienungsanleitung gibt keine konkrete Wasserdichtigkeitsangabe. Behandeln Sie die Uhr als nicht wasserdicht oder nur spritzwassergeschützt. Vermeiden Sie Kontakt mit Wasser und lassen Sie die Dichtungen regelmäßig prüfen.

Wie reinige ich die Citizen Cal 2200?

Reinigen Sie das Gehäuse und das Glas mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel oder scheuernden Materialien. Bei hartnäckigen Verschmutzungen wenden Sie sich an einen Fachmann.

Was bedeutet DFC bei der Citizen Cal 2200?

DFC steht für Digital Frequency Control. Es handelt sich um eine elektronische Gangregelung mittels nichtflüchtigem Speicher, die werkseitig justiert wird. Anders als bei früheren Modellen gibt es keine externen Steuerkontakte für den Kundendienst.

Wie wechsle ich die Batterie der Citizen Cal 2200?

Der Batteriewechsel sollte nur von einem Fachmann durchgeführt werden, da das Werk geöffnet und die Dichtungen erneuert werden müssen. Nach dem Wechsel kann eine Neujustierung der Ganggenauigkeit erforderlich sein.

Wo finde ich die Bedienungsanleitung für die Citizen Cal 2200?

Die vollständige Bedienungsanleitung steht auf notice-facile.com als PDF-Download zur Verfügung. Sie können auch eine übersetzte Version per E-Mail anfordern.

BEDIENUNGSANLEITUNG Cal 2200 CITIZEN

TECHNICAL INFORMATION

CITIZEN QUARTZ

Cal. No. 22※※※

■ 1. OUTLINE

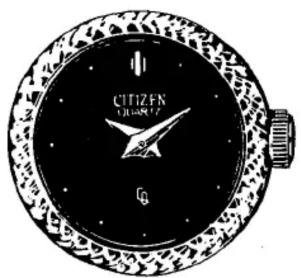

This is a high-grade quartz crystal watch (with no center second hand) for ladies, attaining a miniature and thin-gage movement with use of the world first miniature-size power cell.

The concept of this new caliber is based on the precedent Cal. No. 1500 featuring the world smallest capacity of movement.

And a lifetime of about three years is attained for just a miniature power cell thanks to the highly effective use of the current consumption in the circuits and a converter.

Furthermore the location of, the setting stem is drifted toward the dial in order to realize a thin-gage appearance structure.

■ 2. FEATURES

1) High-grade quartz crystal watch (with no center second hand) for ladies

Owing to the adaption of a small-size movement, more variety of designs is possible for the watch.

Size of movement: Short dia. 9.0mm

Long dia: 13.2mm

Move dia. 13.5mmφ (Maximum dia. 14mmφ)

Thickness 1.87mm (Power cell part 1.9mm)

2) DFC (Digital Frequency Control) by nonvolatile memory system

For the ordinary DFC, four to five control terminals are patterned to a substrate and the frequency is set in the blanking process.

With this caliber, however, a writing is carried out to constitute an electrical memory within an IC and then the oscillation frequency of quartz crystal is adjusted.

The control terminal for market use is excluded from this caliber since a thorough adjustment is already given to the time rate in the process of production at a factory.

3) 20-second step movement of minute hand

The minute hand advances with every 20 seconds. When measuring the time rate, the "MEASURE TIME" must be set at "10 SEC" since the signal of measurement is applied with every 10 seconds.

(The minute hand moves in 32Hz with a single unit of movement by a quick advance terminal. This enables you to confirm the drive of watch.)

■ 3. SPECIFICATIONS

Caliber No.	2200E-06
Type	Analog quartz crystal watch (with no center second hand)
Size of movement	Short dia. : 9.0mmLong dia. : 13.2mmMove dia. : 13.5mmφThickness : 1.87mm (Power cell part: 1.90mm)
Accuracy	±15 sec./month at normal temperatures
Oscillation	32,768Hz
Converter	Bipolar step motor (20-second step movement of hand)
Integrated circuit	C/MOS-LSI (1 unit)
Effective temperature range	-10°C ~ +60°C (14°F ~ 140°F)
Adjustment of time rate	DFC by nonvolatile memory systemUnit of measurement: 10 secondsProvided with no control terminal for market use
Additional function	Hour/minute hand stopping device
Power cell(Silver peroxide)	Parts No. : 280-107 (1 unit)Cell code : TR516HSWSize : 5.8mmφ x 1.6mmNominal voltage: 1.85 ~ 1.55VCapacity : 10mALifetime : About 3 years

■ 4. HANDLING INSTRUCTIONS

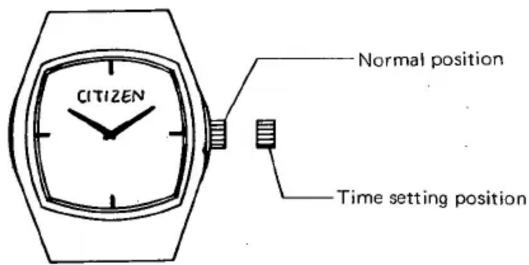

1) The time is set by pulling out the crown one step from the normal position of the crown as shown in the above diagram.
2) The crown is turned to adjust the time. The time can be set down to a second by first setting the time with a counterclockwise turn of hands and then pushing the crown synchronously with a time signal through a radio, telephone or the like. The minute hand starts in the lapse of 20 seconds since the minute hand of this caliber moves with every 20 seconds.
