BEDIENUNGSANLEITUNG Microtax-06 Hale

HALE - Die Zukunft im Taxi

Zugelassen nach EG-Richtlinie 2004/22/EC: siehe letzte Seite der Bedienungsanleitung.

e1 Typengenehmigung gemäß Richtlinie 72/245/EWG, zuletzt geändert durch die 03 540503 5Richtlinie 2006/28/EG „Elektromagnetische Verträglichkeit im Fahrzeug“.

Das HALE Qualitätsmanagementsystem entspricht den Forderungen der EN ISO 9001:2008.

Bedienungsanleitung - Fahrer

Microtax® MCT-06 / D01 EUD6 / SW 15.10.2008

Version 2.0 / 27.11.2009

Ersteller: 55

InhaltsverzeichnisInha

Inhaltsverzeichnis Inhaltsverzeichnis

Einleitung 4

Anzeige und Bedienelemente 5

Bedienen - Fahrbetrieb 6

Bedienen - Zuschläge 7

Bedienen - KASSE....8

Bedienen - FREI 10

Bedienen - Pauschalfahrt 13

Bedienen - Kontrollzähler 15

Schicht beginnen 17

Schicht beenden 19

Zwischenschicht-Modus....21

Datum und Uhrzeit 23

Manueller OFF-Modus....25

Automatischer OFF-Modus 26

Allgemeine Hinweise....27

Schicht beginnen mit Cey-System 28

Schicht beenden mit Cey-System 29

Fehler- und Warnmeldungen....30

Fehlermeldungen - Cey-System 33

Fehlermeldungen Drucker 35

Fehlermeldungen Quittungsjournal 36

EinleitungEinleitung

EinleitungEinleitung

SymboleSymbole

Dieser Hinweis macht Sie auf Gefahren oder eine mögliche Fehlbedienung aufmerksam.

Dieser Tipp gibt Ihnen Ratschläge oder weiterführende Informationen.

①②③④①②③④ Sie die entsprechende Taste.
▶ Dieses Zeichen bedeutet, dass Sie etwas tun sollten.
▷ Siehe Seite x (▷ Seite x)

BetriebsmodiBetriebsmodi

Normalbetrieb

Betrieb mit Fahreranmeldung

CEY-System-Betrieb

für Einzelunternehmer: kein Schichtbetrieb

für Mehrwagenunternehmer: der Fahrer startet die Schicht indem er die Fahrernummer eingibt, diese mit Taste ④ bestätigt und anschließend die Tasten ② + ③ drückt.

für Taxiflotten: Jeder Fahrer beginnt seine Schicht, indem er den Fahrer-Cey in den Cey-Contact steckt und die Tasten②+ ③ drückt. Beim Beenden müssen die Tasten②+ ③ gedrückt werden und der Fahrer-Cey in den Cey-Contact gesteckt werden (die Daten der beendeten Schicht werden auf den Cey kopiert und können mit dem PC-Programm HALE Cab Assistant ausgewertet werden).

Anzeige und BedienelementeAnze

Anzeige und BedienelementeAnzeige und Bedienelemente

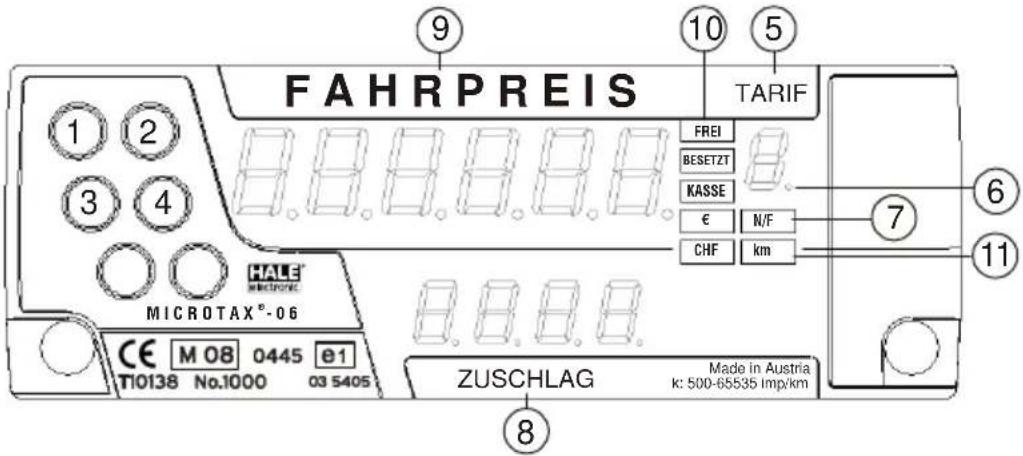

Display und Tasten der MCT-06Display und Tasten der MCT-06

FAHRPREIS TARIF 1 2 3 4 HALE MICROFIC MICROTAX®-06 CE M 08 0445 θ1 TI0138 No.1000 03 5405 ZUSCHLAG Made in Austria k: 500-65535 Imp/km 9 10 5 7 6 11 8

1 - 4	Bedientasten	8	Zuschlagsanzeige
5	Tarifanzeige	9	Fahrpreisanzeige
6	Dachzeichen-Statusanzeige	10	Statusanzeige FREI / BESETZT / KASSE
7	Hauptwährung / N/F: Nacht-/Feiertagstarif	11	National- / Übergangswährung / km-Anzeige

Bedienen - FahrbetriebBedienen - Fahr

Bedlenen - FahrbetrlebBedienen - Fahrbetrieb

Taxameter einschalten Taxameter einschalten

▶ Drücken Sie in FREI die Taste Ⓓ.
▶ Falls programmiert, kann auch Taste ② verwendet werden (2,5 Sekunden).

chahten FAHRPREIS TABLE F. MUTRSTAR, DE CE 14.08.0448 MT Central Haulac 0448 ZUSCHLAG BENI-BAUO A BUSTRIEER

FAHRPREIS TARES 2.10 CE (M 05) 0448 (W) ZUSCHLAG KONKSWICHEN KONKSWICHEN

Fahrernummer eingeben bzw. Schicht anmelden ( Seite 17) oder im Cey-System Betriebsmodus Fahrer-Cey stecken ( Seite 28).

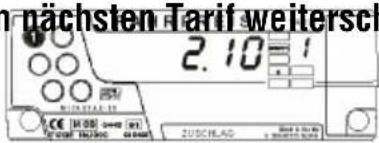

Zum nächsten Tarif weiterschaltenZum nächsten Tarif weiterschalten

▶ Drücken Sie die Taste ① erneut.

Falls programmiert, kann auch Taste Ⓓ verwendet werden.

nachsten Tarif weiterer 2.10 CE (34.00) 0-400 (W) ZUSCHLAD Bund & Co. S. W. 1987

iten FAHRPREIS TAREF 2.10=2 CE (M) 0-400 (W) ZUSCHLAG Sund in the A WTRINER/ANAL

Das Währungs-LED blinkt, wenn der Taxameter einen Zeittarif berechnet.

Zum vorhergehenden Tarif schaltenZum vorhergehenden Tarif schalten

Drücken Sie die Taste ② (falls programmiert).

Falls programmiert, kann auch Taste④verwendet werden).

2.10 RICH COOKING ICE M OIS 0449 SEI FROSE TEACHS 0348 ZUSCHLAG

halten FAHRPREIS 2.10 TAPR CE (10:00) 0-400 (w) TAPR (10:00) 0-400 (w) ZUSCHLAG Back to the S. M. R. (10:00)

Bedienen - Zuschläge Bedienen - Zuschläge

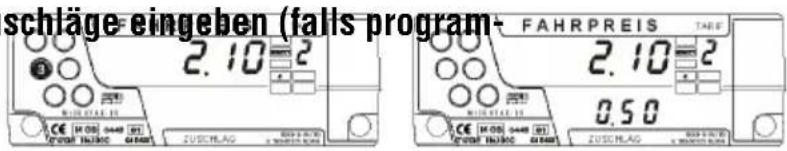

Zuschläge eingeben (falls program-Zuschläge eingeben (falls program-miert)miert)

Drücken Sie die Taste ③ (Zuschlag 1) oder die Taste ④ (Zuschlag 2) so oft, bis der gewünschte Betrag angezeigt wird.

schläge eingeben (falls program) 2.10 FAHRPREIS TABLE 2.10 CE 14:00 0448 (E) CE 14:00 0448 (E) ZUSCHLAG 0,50 ZUSCHLAG

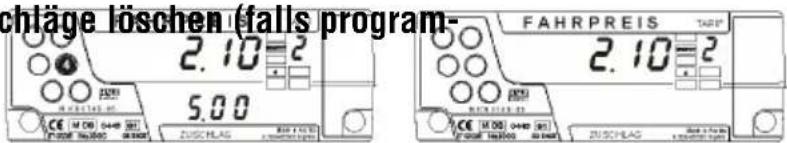

Zuschläge löschen (falls program-Zuschläge löschen (falls program-miert)miert)

▶ Durch Drücken der Taste Ⓓ wird jeweils ein Zuschlag abgezogen.
▶ Durch Drücken der Tasten④ und ③ werden alle Zuschläge gelöscht.

chläge löschen falls program- 2.10 5.00 FAHRPREIS TARP 2.10 2 CE M D6 0448 081 ZUSCHLAG BUCK 400 ZUSCHLAG BUCK 400 CAE M D6 0448 081 ZUSCHLAG BUCK 400 CAE M D6 0448 081 ZUSCHLAG

Falls programmiert, können Zuschläge auch automatisch (vom Taxameter gesteuert) verrechnet werden.

Die Anleitung für die Eingabe von weiteren Zuschlägen (erweiterter Zuschlagsmodus) kann per E-mail an [e-mail] angefordert werden.

Bedienen - KASSEBedienen - KASSE

Bedlenen - KASSEBedienen - KASSE

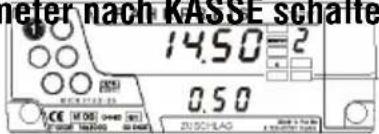

Taxameter nach KASSE schalten Taxameter nach KASSE schalten

Drücken Sie in der höchsten Tarifstufe die Taste ①.

Info: Falls programmiert, können Sie auch aus jeder Tarifstufe mit Taste ④ nach KASSE schalten.

meter nach KASSE schalte 14.50=2 0.50 CE (MOS) 0-400 (W) ZUSCHLAO Sachte für 1998 KASSE SCHAFTEN

FAHRPREIS TARIF 14.50°C 0.50 ZEUSFREAG Boschutz Südorferungen

Falls programmiert, kann mit der Taste ☺ von KASSE zum vorhergehenden Tarif geschaltet werden.

Zuschläge summieren Zuschläge summieren

Drücken Sie in KASSE die Taste ④.

Die Summe von Fahrpreis und Zuschlag wird für 5 sec. angezeigt (Zeitdauer im Tarif programmiert).

nieren FAHRPREIS TARES 14.50 0.50 CE M (3) (4) (5) 2020E 16/08/20 2020E ZUSCHLAG

Umschaltung Nationalwährung - Omschaltung Nationalwährung

Falls programmiert, kann man im KASSE-Summenpreis- oder im Letztfahrpreis-Anzeigemodus durch Drücken der Taste ③ den Fahrpreis zwischen Nationalwährung und Euro umschalten.

14.50°C ICE M 035 0440 051 20000 162000 00 0400 ZUSCHAG Start to run a

###### ###### ######

Diese Funktion ist nur möglich, wenn kein Euro-Tarif programmiert ist bzw. während der Zweiwährungsphase (Rückrechnung von Euro auf die Nationalwährung).

Bedienen - FREIBedienen - FREI

Bedlenen - FREIBedienen - FREI

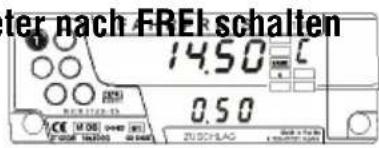

Taxameter nach FREI schalten Taxameter nach FREI schalten

Drücken Sie in KASSE die Taste Ⓞ solange bis der Taxameter nach FREI wechselt oder die Anzeige zu blinken beginnt.

Die Anzeige blinkt, wenn der Taxameter weniger als 10 Sekunden in KASSE war (Zeitdauer ist im Tarif programmiert, wenn die Dauer auf 0 gesetzt wird, blinkt die Anzeige nicht.

ter nach FREI schalten 14.50 °C 0.50 ZUSCHAG Buch am Forder e kreditiert, sowie Konzern und durch

FAHRPREIS TAPIF F. CE 100 (0-40, 98) (5" or 100" or 100" ZUSCHREAG Bar x 100% a unseized label

Letzten Fahrpreis anzeigenLetzten Fahrpreis anzeigen

Drücken Sie in FREI die Taste ③.

Fahrpreis und Zuschläge der letzten Fahrt werden für 5 Sekunden angezeigt (nicht möglich nach einer Leerfahrt von 400 - 500m).

Währungsumrechnung ▷ Seite 9

rpreis anzeigen s TABIT F. CE (M D G) (40-80 SE) Zuschlag Buch 1.150 (20000000000000000000000000000000000000000000000000000000000000000000000000

FAHRPREIS 14.50 0.50 CE (M 08) (0+40 mm) 20 mm (30mm) (40mm) ZUSCHLAO Sach & Son a serious event

Leuchtet das Feld N/F auf, gilt ein Nacht- bzw. Feiertagstarif.

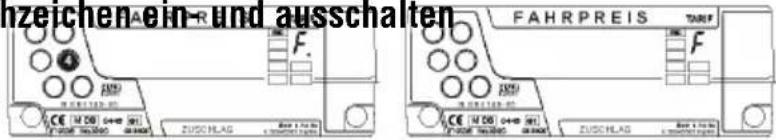

Dachzeichen ein- und ausschalten Dachzeichen ein- und ausschalten

(Funktion kann v. Unternehmer gesperrt werden)

Drücken Sie in FREI die Taste @ bis die Statusanzeige erlischt oder wieder aufleuchtet. ^a Somit können Sie bei Kundenanfahrt das Dachzeichen ausschalten. Bei der nächsten Freischaltung wird das Dachzeichen wieder automatisch eingeschaltet.

hzeichenein-r und ausschalten FAHRPREIS TARF CE M D0 04-08 061 ZUSCHLAG CE M D0 04-08 061 ZUSCHLAG Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100 Bore 1.100

a. Falls die Anzeige blinkt, ist das Dachzeichen defekt. Die Überwachung funktioniert nicht, wenn das Fahrzeug über ein externes Steuergerät für das Dachzeichen verfügt (wenn die Stromaufnahme über das Taxameter zu gering ist).

Dachzeichen-Anzeige Dachzeichen-Anzeige

Das Dachzeichen ist eingeschaltet und leuchtet.

Blinkender Punkt im Tariffeld.

Das Dachzeichen ist eingeschaltet, es wird jedoch kein Strom festgestellt.

Kein Punkt im Tariffeld.

Das Dachzeichen ist ausgeschaltet.

Bedienen - FREIBedienen - FREI

Drücken Sie in FREI die Taste ③ solange, bis der Drucker zu drucken beginnt. Der Ausdruck kann mit Taste ④ gestoppt werden.

Fahrpreis und Zuschläge der letzten Fahrt werden angezeigt.

Falls programmiert, wechselt die Anzeige automatisch vom Fahrpreis zur Umsatzsteuer-Prozentanzeige.

Die Prozentanzeige blinkt, während der TPD-01 druckt. Mit der Taste ① kann zwischen den programmierten Werten (MwSt.-Satz 1 und 2) und 0% umgeschalten werden.

Auf der Quittung wird derjenige MwSt-Satz ausgedruckt, der im Zuschlagsfeld angezeigt wird.

FAHRPREIS 3 F. CE 14.051 0-440 181 27.000 19.000 00.000 ZUSCHLAG Sach 14.051 d.e. 00.000

FAHRPREIS TAREF 14.50 0.50 ZUSCHLAG

FAHRPREIS TARP USt Pr 10.0 ZUSCHLAG

QUITTUNG NR. KOPIE Transport Co.
08:30 - 08:52	15.06.08
FAHRER NR.: Franz Müller		1001
WAGEN NR.: ABC		272
FAHRTSTRECKE km		11,5
VON: ......
NACH: ......
TARIFSTUFEN: 1
GRUNDPREIS: € 10,00
T. €/km €/min
1 2,00 0,50 € 6,90
SUMME € 16,90
INKL. MWST.
TRINKGELD €
Vielen Dank für Ihren Auftrag!

Bedienen - PauschalfahrtBedienen - Pauschalfahrt

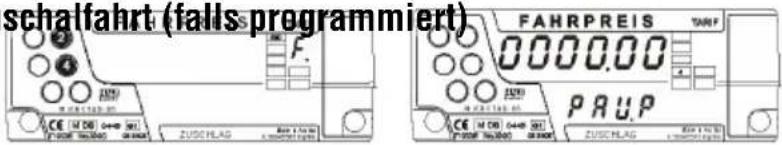

Pauschalfahrt (falls programmiert) Pauschalfahrt (falls programmiert)

Drücken Sie in FREI gleichzeitig die Tasten ② und ④.

Die erste Ziffer blinkt.

schalfahrt (fallsprogrammiert) FAHRPREIS 0000.00 PAUP ZEUSCHLAG ZUSCHLAG CE M D6 0448 301 F F CE M D6 0448 301 F F ZUSCHLAG ZUSCHLAG

Pauschalpreis eingeben Pauschalpreis

Drücken Sie die Taste ① um den Wert der blinkenden Ziffer zu erhöhen.
Drücken Sie die Taste ② um zur nächsten Ziffer zu gelangen.
Drücken Sie die Taste ④ um den Preis zu bestätigen.

Innerhalb von 20 Sekunden können Sie den Pauschalpreis noch korrigieren:

Drücken Sie die Taste ② um zur Pauschal-preiseingabe zurückzukehren.

eingEBENHRPREIS TARIF 30.00 PRAUP ZUSCHLAG SOMATO CE M OR 0448 SE PRODU TAKKOS 50 MHz

Bedienen - PauschalfahrtBedienen - Pa

Taxameter nach KASSE schalten Taxameter nach KASSE schalten

Drücken Sie die Taste ^① um nach KASSE zu schalten.

30.00 PAUP ZUSCHLAG Best 4 No 1250000000000000000000000000000000000000000000000000000000000000000000000000

FAHRPREIS TAREF 30.00 PRUP ZUSCHLAG

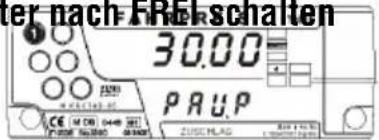

Taxameter nach FREI schalten Taxameter nach FREI schalten

Drücken Sie die Taste Ⓐ solange bis der Taxameter nach FREI wechselt.

ter nach FREkschalten 30.00 PAUP ZUSCHLAG 2014/12/2015 CE (M DB) 0448 SEI POTATO NUMERO 081900

FAHRPREIS TARE F. BEGETABLES CE (M 03) 0440 P r o u t e r 16.0000 au mm ZUSCHLAG 2028-19-2028 a konsumenti anion

Bedienen - Kontrollzähler Bedienen - Kontrollzähler

Die 14 Schicht-Kontrollzähler des Taxameters (F01 - F14) enthalten die aktuellen Werte der laufenden Schicht und werden beim Schichtende automatisch rückgesetzt.

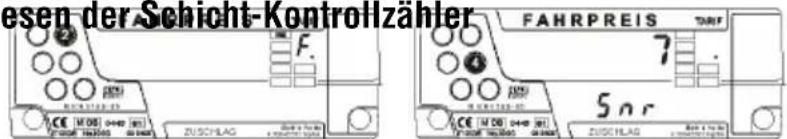

Ablesen der Schicht-Kontrollzähler Ablesen der Schicht-Kontrollzähler

Drücken Sie in FREI die Taste ② - die aktuelle Schichtnummer wird angezeigt.
Drücken Sie die Taste ^40 - der erste Schicht-Kontrollzähler (Total-km) wird angezeigt.

esen der Schicht-Kontrollzähler FAHRPREIS 7 5nr ZUSCHLAG ZEICH-100 CE M D0 0440 SE1 F. ZUSCHLAG ZEICH-100 CE M D0 0440 SE1 F. ZUSCHLAG ZEICH-100 ZEICH-100 ZUSCHLAG ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZEICH-100 ZUSCHLAG Buch am Rohr durchschaft auf die zuschlag

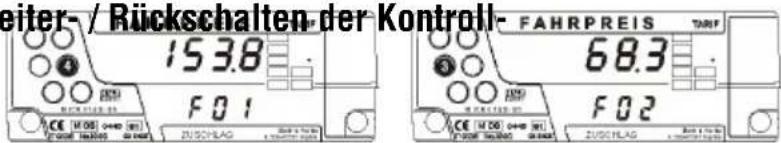

Weiter- / Rückschalten der Kontroll-Weiter- / Rückschalten der Kontrollzählerzähler 153.8

Drücken Sie die Taste ④ um zum nächsten Kontrollzähler zu schalten.
Drücken Sie die Taste ③ um zum vorhergehenden Kontrollzähler zu schalten.

reiter-/ Rückschalten der Kontroll- 153.8 FAHRPREIS 68.3 F01 2000 CE (M 00) 0440 (W) 2000 10000 0000 2000 10000 0000 2000 10000 0000 2000 10000 0000 2000 10000 0000 2000 10000 0000 2000 10000 0000 2001 CE (M 01) 0440 (W) 2001 10000 0000 2001 10000 0000 2001 10000 0000 2001 10000 0000 2001 10000 000 2001 10000 00 2001 100 2 CE (M 19) 1445 (W) 2 CE (M 19) 1445 (W) 2 CE (M 19) 1445 (W) 2 CE (M 19) 1445 (W) 2 CE (M 19) 1445 (W) 2 CE (M 19) 1445 (W) 2 CE (M 19) 1445 2 CE (M 19) 1445 2 CE (M 19) 1445 2 CE (M 19) 1445 2 CE (M 19) 1445 2 CE (M 19) 1445 2 CE (M 19) 1445 2 CE (M 19) 2 CE (M 26) 1445 (W) 2 CE (M 26) 1445 (W) 2 CE (M 26) 1445 (W) 2 CE (M 26) 1445 2 CE (M 26) 1445 2 CE (M 26) 1445 2 CE (M 26) 1445 2 CE (M 26) 1445 2 CE (M 26) 1445 2 CE (M 26) 1445 2 CE (M 26)

Bedienen - KontrollzählerBedienen - Ke

Übersicht der Schicht- und Absolut-KontrollzählerÜbersicht der Schicht- und Absolut-Kontrollzähler

Zähler Funktion Zähler Funktion

A01/F01	Total-Kilometer	A08/F08	3. Tarifstufen-Kilometer
A02/F02	Besetzt-km	A09/F09	4. Tarifstufen-Kilometer
A03/F03	Anzahl Fahrten	A10/F10	5. Tarifstufen-Kilometer
A04/F04	Summe Zuschläge [Geldbetrag]	A11/F11	Wartezeit-Fortschaltungen
A05/F05	Fortschaltbeträge [Geldbetrag]	A12/F12	Summe Fahrpreise
A06/F06	1. Tarifstufen-Kilometer	A13/F13	Sonderfahrt km
A07/F07	2. Tarifstufen-Kilometer	A14/F14	Kreditumsatz

Gesperrte Kontrollzähler erscheinen beim Ablesen nicht.
Falls programmiert, werden nach oder anstelle der Schicht-Kontrollzähler die Absolut-Kontrollzähler angezeigt. Sie können das Lesen der Kontrollzähler jederzeit abbrechen ( Seite 27).

Schicht beginnen Schicht beginnen

Wenn der Taxameter in FREI ist, melden Sie zuerst die laufende Schicht ab (▶ Seite 19 oder Seite 29).

Der Taxameter befindet sich im ZWISCHEN- SCHICHTMODUS.

Drücken Sie die Taste ① um in den Fahrer-nummer-Eingabemodus zu gelangen.

FAHRPREIS TARSP 000000 CE M D8 0440 M D8 16500 ZUSCHLAG Fnr Sachanlage

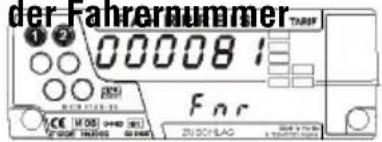

Eingeben der Fahrernummer Eingeben der Fahrernummer

Drücken Sie die Taste Ⓐ um den Wert der blinkenden Ziffer zu erhöhen.
Drücken Sie die Taste ② um zur nächsten Ziffer zu gelangen.
Drücken Sie die Taste ④ um die Eingabe zu bestätigen.

der Fahrernummer TAIRF 1 2 00008: CE (M.00) (H400, M) G.0000 (M.0000, M.0000, M.0000) For Zuschlag Sachlag & Tachlag a währung fällige

Schicht beginnen Schicht beginnen

Schicht anmelden Schicht anmelden

Drücken und halten Sie die Taste ②.
Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI. Das Dachzeichen wird automatisch eingeschalten.

FAHRPREIS TURIF 000081 For ZUSCHLAG 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

i Automatischer Schichtbeginn: Wenn Sie im ZWISCHENSCHICHT-MODUS 20 sec. lang keine Taste drücken, wird (falls programmiert) automatisch eine Schicht mit der angezeigten Fahrernummer angemeldet.

Schicht beendenSch

Schicht beenden Schicht beenden

Drücken und halten Sie in FREI die Taste ②.
Drücken Sie zusätzlich die Taste ③.

Solange die Taste ② gehalten wird, wird die aktuelle Schichtnummer angezeigt.

Danach befindet sich der Taxameter wieder im ZWISCHENSCHICHT-MODUS und die Schicht-Kontrollzähler sind auf 0 gesetzt.

FAHRPREIS TANSF F. CE (M 05) +440 (M) 20100 198000 300000 ZUSCHLAG

FAHRPREIS TARIF 000081 Fnr ZUSCHAG

Schicht beenden Schicht beenden

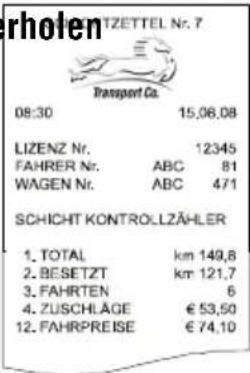

Falls ein Drucker vorhanden ist, druckt der Taxameter nun automatisch die Schichtabrechnung.

Ausdruckparameter des Schichtzettels einstellen: ▷ Bedienungsanleitung Unternehmer.

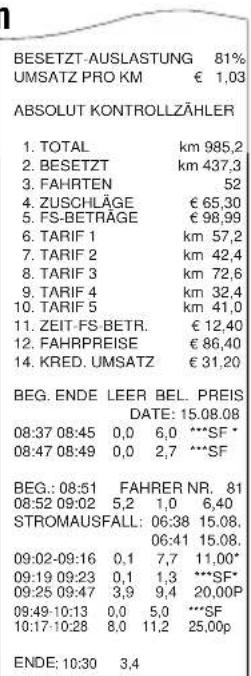

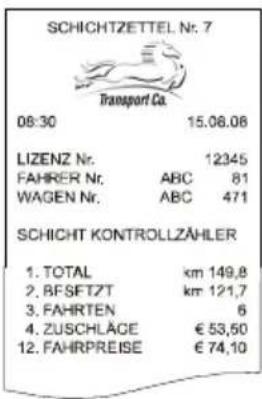

SCHICHTZETTEL Nr. 7 Transport Ca. 08:30 15.06.08 LIZENZ Nr. 12345 FAHRER Nr. ABC 81 WAGEN Nr. ABC 471 SCHICHT KONTROLLZÄHLER 1. TOTAL km 149,8 2. BFSEFTZT km 121,7 3. FAHRTEN 6 4. ZUSCHLÄGE € 53,50 12. FAHRPREISE € 74,10

Standard-Schichtzettel

BESETZT-AUSLASTUNG 81% UMSATZ PRO KM € 1,03
ABSOLUT KONTROLLZÄHLER
1. TOTAL km 985,2
2. BESETZT km 437,3
3. FAHRTEN 52
4. ZUSCHLÄGE € 65,30
5. FS-BETRÄGE € 98,99
6. TARIF 1 km 57,2
7. TARIF 2 km 42,4
8. TARIF 3 km 72,6
9. TARIF 4 km 32,4
10. TARIF 5 km 41,0
11. ZEIT-FS-BETR. € 12,40
12. FAHRPREISE € 86,40
14. KRED. UMSATZ € 31,20
BEG. ENDE LEER BEL. PREIS DATE: 15.08.08
08:37 08:45 0,0 6,0 ***SF *
08:47 08:49 0,0 2,7 ***SF
BEG.: 08:51 FAHRER NR. 81
08:52 09:02 5,2 1,0 6,40
STROMAUSFALL: 06:38 15.08.
	06:41 15.08.
09:02-09:16 0,1 7,7 11,00*
09:19 09:23 0,1 1,3 ***SF*
09:25 09:47 3,9 9,4 20,00P
09:49-10:13 0,0 5,0 ***SF
10:17-10:28 8,0 11,2 25,00p
ENDE 10:30 3,4

erweiterter Ausdruck

Zwischenschicht-Modus Zwischenschicht-Modus

Schichtzettel manuell ausdrucken Schichtzettel manuell ausdrucken oder Ausdruck wiederholenoder Ausdruck wiederholen

Falls kein automatischer Ausdruck eingestellt ist und seit dem letzten Schichtende nicht mehr als 4 Minuten vergangen sind, können Sie diesen Ausdruck manuell starten oder den zuletzt (automatisch) gedruckten Schichtzettel noch einmal ausdrucken.

Nach Ändern der Fahrernummer bzw. Wechseln in den UC-Modus, kann der Schichtzettel nicht mehr gedruckt werden.

Drücken Sie Taste ③ im ZWISCHEN-SCHICHT-

MODUS bis der Ausdruck beginnt.

FAHRPREIS 000081 FOR ZUSCHLAG

rholen TZETTEL Nr. 7 Transport Co. 08:30 15,06,08 LIZENZ Nr. 12345 FAHRER Nr. ABC 81 WAGEN Nr. ABC 471 SCHICHT KONTROLLZÄHLER 1. TOTAL km 149,8 2. BESETZT km 121,7 3. FAHRTEM 6 4. ZUSCHLAGE € 53,50 12. FAHRPREISE € 74,10

Standard-Schichtzettel

BESETZT-AUSLASTUNG 81% UMSATZ PRO KM € 1,03 ABSOLUT KONTROLLZÄHLER 1. TOTAL km 985,2 2. BESETZT km 437,3 3. FAHRTEN 52 4. ZUSCHLÄGE € 65,30 5. FS-BETRÄGE € 98,99 6. TARIF 1 km 57,2 7. TARIF 2 km 42,4 8. TARIF 3 km 72,6 9. TARIF 4 km 32,4 10. TARIF 5 km 41,0 11. ZEIT-FS-BETR. € 12,40 12. FAHRPREISE € 86,40 13. KRED. UMSATZ € 31,20 BEG. ENDE LEER BEL. PREIS DATE: 15.08.08 08:37 08:45 0,0 6,0 ***SF * 08:47 08:49 0,0 2,7 ***SF BEG.: 08:51 FAHRER NR. 81 08:52 09:02 5,2 1,0 6,40 STROMAUSFALL: 06:38 15.08, 06:41 15.08, 09:02-09:16 0,1 7,7 11,00* 09:19 09:23 0,1 1,3 ***SF* 09:25 09:47 3,9 9,4 20,00P 09:49-10:13 0,0 5,0 ***SF* 10:17-10:28 8,0 11,2 25,00p ENDE: 10:30 3,4

erweiterter Ausdruck

Zwischenschicht-Modus Zwischenschich

Privat-FahrtPrivat-Fahrt

Falls Sie bei abgemeldeter Schicht fahren, ertönt ein kurzer Warnton. Während der Fahrt erscheint auf der Anzeige das Wort PrIVAt und weist auf die private Fahrt hin.

FAHRPREIS Pr iURT CE (M 20) 0-00 (m) ZUSCHLAG

Datum und UhrzeitDatum und Uhrzeit

Uhrzeit ablesenUhrzeit ablesen

Drücken Sie in FREI oder im ZWISCHEN-SCHICHT-MODUS die Taste ④.

FAHRPREIS TARES F. CE (100) +400 (80) ZUSCHLAG

FAHRPREIS TARIF 10.52 Uhr ZUSCHLAG

Uhrzeit korrigieren Uhrzeit korrigieren

Sie können die Uhrzeit 1x pro Woche korrigieren (Minuten auf 0 stellen):

• zu jeder vollen Stunde (Ausnahme: 0:00 Uhr)
• max. +/- 2 min.
  Drücken und halten Sie die Taste ②.
  Drücken Sie zusätzlich zur vollen Stunde (Radiogong) die Taste ③.

FAHRPREIS TARES 10.58 Uhr ZEICHLAG 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

FAHRPREIS 11.00 EUR Uhr ZUSCHLAG CE (M D6) (440 mm) (250000000000000000000000000000000000000000000000000000000000000000000000000

Datum und UhrzeitDatum und Uhrzeit

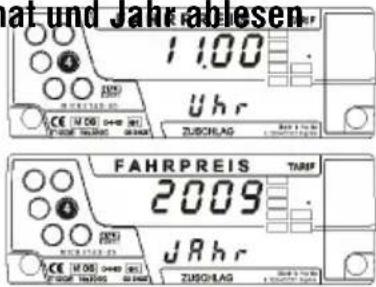

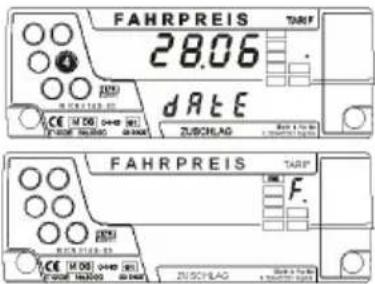

Tag, Monat und Jahr ablesenTag, Monat und Jahr ablesen

Drücken Sie bei angezeigter Uhrzeit die Taste ④.

Der aktuelle Tag und Monat wird angezeigt.

▶ Drücken Sie die Taste ④ erneut.

Das aktuelle Jahr wird angezeigt.

Drücken Sie nochmals die Taste ^4 um nach FREI zu wechseln.

1.00 Uhr ZUSCHLAG FAHRPREIS 2009 Jahr

FAHRPREIS TARF 28.06 DATE ZUSCHLAG FAHRPREIS TARF F. CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00) CE ZUSCHLAG CE 14:00 (04:00) CE 14:00 (04:00) CE 14:00 (04:00)

Manueller OFF-Modus Manueller OFF-Modus

Taxameter manuell ausschalten Taxameter manuell ausschalten (falls programmiert)(falls programmiert)

Drücken und halten Sie in FREI oder im ZWI-SCHENSCHICHT-MODUS die Taste ④.

meter manuell ausschalte rt) F. CE 10.00 (###) (###) grund tassles 25 mm ZUSCHLAG

FAHRPREIS OFF Node ZUBO-LAG

Die aktuelle Zeit wird angezeigt.

Drücken Sie zusätzlich die Taste ③.

Es ertönt ein Signalton und der Taxameter sowie

das Dachzeichen werden abgeschaltet.

Beim Einschalten der Zündung ertönt ein Signalton und in der Anzeige erscheint für 2 Sekunden „MODE-OFF“ als Hinweis.

Taxameter manuell einschalten Taxameter manuell einschalten

▶ Drücken Sie die Taste ①.

Der Taxameter befindet sich in FREI oder im ZWI-SCHENSCHICHT-MODUS.

eter manuehreinschalten CE (M) DE 0400 SE1 ZUSCHLAG ZUSCHLAG

FAHRPREIS TARP F. CE 10.00 (###) graste: trabels 20 mm ZUSCHLAG Stand by the Sachanlarer's Part number: 1

Automatischer OFF-ModusAutomatisch

Automatischer OFF-Modus Automatischer OFF-Modus

(Stromsparmodus - < 0,4 mA)(Stromsparmodus - < 0,4 mA)

▶ Schalten Sie in FREI oder im ZWISCHEN-SCHICHT-MODUS die Zündung aus.

Der Taxameter wechselt sofort oder nach Ablauf einer Verzögerungszeit (programmierbar im Unternehmer-Modus: 1-255 Minuten, Standardeinstellung: 30 Minuten) automatisch in den OFF-Modus.

FAHRPREIS OFF Node ZUSB2/FLAG

Automatisch einschalten Automatisch einschalten

▶ Schalten Sie die Zündung ein.

Der Taxameter ist automatisch wieder betriebsbereit und in FREI oder im ZWISCHENSCHICHT-MODUS.

FAHRPREIS TARF F. CE (M 00) 0440 (m) (1000000000000000000000000000000000000000000000000000000000000000000000000000000000000 ZUSCHLAG Sach a Pach a Sichachlag

Allgemeine Hinweise Allgemeine Hinweise

Jederzeit zurück nach FREIJederzeit zurück nach FREI

Sie können das Ablesen von Uhrzeit und Datum, der Kontrollzähler oder den Test-Modus jederzeit abbrechen:

rück nach FREI TARIF 42.7 F06 ZUSCHLAG

▶ Drücken und halten Sie die Taste ④.
▶ Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI.

Nach 20 Sekunden automatisch nach FREI: Nach 20 Sekunden automatisch nach FREI:

Wenn Sie beim Ablesen von Uhrzeit und Datum oder der Kontrollzähler 20 Sekunden lang keine Taste drücken, schaltet der Taxameter automatisch nach FREI.

Spannungsunterbrechung (nach 15 Sekunden nach FREI): Spannungsunterbrechung (nach 15

Wenn die Versorgungsspannung des Taxameters in BESETZT oder in KASSE länger als 15 Sekunden unterbrochen wurde, blinkt bei erneuter Inbetriebnahme die Anzeige für etwa 10 Sekunden. Danach wechselt der Taxameter automatisch nach FREI.

a. Zeitdauer ist im Tarif programmierbar, wenn die Dauer auf 0 gesetzt wird, blinkt die Anzeige nicht.

Schicht beginnen mit Cey-SystemSchid

Schicht beginnen mit Cey-SystemSchicht beginnen mit Cey-System

▶ Halten Sie im ZWISCHENSCHICHT-MODUS (Inp Cey) den Fahrer-Cey auf den Cey-Contact.

Der Taxameter zeigt den belegten Speicher in Prozent an.

Ziehen Sie den Fahrer-Cey wieder ab.

Der Taxameter zeigt Ihre Fahrer-Nummer an.

Falls Sie in den nächsten 10 Sekunden keine Taste drücken, wechselt der Taxameter wieder zu „InP CEY“!

Drücken und halten Sie die Taste ②.

Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI. Das Dachzeichen wird automatisch eingeschalten.

FAHRPREIS CEY InP ZUSCHAG TARF BEN 1945 - wettlerer Umsatz

FAHRPREIS 6 Pro FULL ZUSCHLAG

FAHRPREIS 000081 TARER CE (M 00) 0440 (W) 25.0000 196300 00:00 Fnr ZUSCHLAG Sach & Fnr a konschlag

FAHRPREIS TARF 000081 Eur ZUSCHLAG Fnr

FAHRPREIS F. CE M 08 0440 P 2008 19500 30 0440 ZUSCHLAG SUN 1.1.1.16 a SANSUNG KONN

* Wenn die Anzahl der Schichten am Fahrer-Cey begrenzt ist, muss der Cey ein zweites Mal kontaktiert werden um die Anzahl der begonnenen Schichten zu aktualisieren.

Schicht beenden mit Cey-SystemSch

Schicht beenden mit Cey-SystemSchicht beenden mit Cey-System

Drücken und halten Sie in FREI die Taste ②.
Drücken Sie zusätzlich die Taste ③.

Solange die Taste ② gehalten wird, wird die aktuelle Schichtnummer angezeigt.

FAHRPREIS TARES F. CE M 050 0440 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 ZUSCHLAG Back to the door A. S. KARATIEN, 1986

FAHRPREIS TARIF F CEY InP ZUSCHLAG

▶ Halten Sie Ihren Fahrer-Cey auf den Cey-Contact.

Der Taxameter kopiert nun die Daten der Schicht auf den Fahrer-Cey (Anzeige zeigt Schichtnummer).

Bei einem fehlerfreien Schichtende ertönt ein kurzer Signalton. Bei einem Schichtende-Fehler ertönt ein Signalton und eine Nachricht wird angezeigt bis der Fehler behoben ist.

FAHRPREIS COPY 7 ZUBCHAG Control buttons

Ziehen Sie den Fahrer-Cey wieder ab.

Die Schicht-Kontrollzähler sind auf 0 gesetzt, die Schicht ist beendet. Der Taxameter befindet sich im ZWISCHENSCHICHT-MODUS.

FAHRPREIS TARF CEY Out ZUBCHAG Ris 100% c o u n d r e t i o n

FAHRPREIS CEY InP ZUSCHLAG Control buttons CE (M DB) 04-08 3971 Control buttons Zuschlag Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons

Falls ein Drucker vorhanden ist, druckt der Taxameter nun automatisch die Schichtabrechnung (falls programmiert).

Fehler- und WarnmeldungenFehler- un

Fehler- und Warnmeldungen Fehler- und Warnmeldungen

FAHRPREIS TARF tARIF Old ZUSCHLAG

Tarif ist abgelaufen, neuen Tarif ladenTarif ist abgelaufen, neuen Tarif erscheint bei einer automatischen Tarifumstellung mit gleichzeitiger Währungsumstellung:

Der jetzige Tarif ist nicht mehr gültig, da das Aktivierungsdatum des hinterlegten, zukünftigen Tarifs erreicht wurde.

▶ Beenden Sie die laufende Schicht mit den Tasten ② und ③ (▷ Seite 19 bzw. Seite 29)

Im ZWISCHENSCHICHT-MODUS wird automatisch der neue Tarif geladen.

▶ Beginnen Sie wieder eine neue Schicht.

FAHRPREIS FSP FULL ZUSCHLAG

Fahrtenspeicher nahezu vollFahrtenspeicher nahezu voll

Löschen Sie die Warnmeldung mit der Taste ④.
▶ Beenden Sie die laufende Schicht um keine Schichtdaten zu verlieren.
Bei Cey-System: Werten Sie die Schichtdaten am PC aus.

FAHRPREIS rAd 10 ERR ZURO/LAG Acc. 4 hr 2000/08/23 ICE (M 08) 0440 (S) Formal Status: 05-01 TARIF

Datenfunk-Besetztsperre Datenfunk-Besetztsperre

Der Taxameter wird vom Datenfunk blockiert.

▶ Schalten Sie den Datenfunk ein.

Fehler- und WarnmeldungenFeh

FAHRPREIS E.LANP TARIF 2019 CE 14.000 OR 14.000 ZURCHAG Err RICHENBER

Ein Warnsignal ertönt, wenn eine bestimmte Geschwindigkeit überschritten wird.

Lampen-Fehler Lampen-Fehler

Fehler bei der Freizeichen-Anzeige.

▶ Überprüfen Sie die Freizeichen.

Das Warnsignal für Geschwindigkeitslimit ist aktiviert. Das Warnsign

Siehe Unternehmerparameter F312.

FAHRPREIS no.Sld Err ZURDILAG

FAHRPREIS TARIF INP Err ZMRO-FLAG

Serial Lamp Driver nicht mehr erkanntSerial Lamp Driver nicht mehr

Löschen Sie die Meldung mit den Tasten ④ und ③, falls kein SLD angeschlossen ist.
Überprüfen Sie die Cey-Kabeln von der MCT-06 zum SLD, überprüfen Sie die Stromversorgung zum SLD und den Tarif, tauschen Sie den SLD.

Warnung aufgrund von Wegimpuls-Störungen oder zu hoher Warnun GeschwindigkeitGeschwindigkeit

Wird in FREI, BESETZT und Zwischenschicht-Modus 2,5 Sek. lang angezeigt.

▶ Kontaktieren Sie Ihren HALE-Kundendienst.

Fehler- und WarnmeldungenFehler- un

FAHRPREIS FU-End nEAR ZUSCHLAG

Nahe dem Laufzeit-EndeNahe dem Laufzeit-Ende

Der Unternehmer oder der HALE-Kundendienst hat die Laufzeit des Taxameters begrenzt:

In spätestens 14 Tagen wird der Taxameter gesperrt.

FAHRPREIS FU-End ZUBO/LAG

Laufzeit-EndeLaufzeit-Ende

Der Unternehmer oder der HALE-Kundendienst hat die Laufzeit des Taxameters begrenzt:

Der Taxameter ist gesperrt.

Ein neuer Tarif (zukünftiger Tarif) wird in den Taxameter geladen.

Fehlermeldungen - Cey-SystemFeh

Fehlermeldungen - Cey-SystemFehlermeldungen - Cey-System

FAHRPREIS d-CEY TARIF FULL ZEUSCHLAG 2018 11:45 2018 11:45 2018 11:45 2018 11:45 2018 11:45 2018 11:45 2018 11:45 2018 11:45 2018 11:45 2018 11:45

Fahrer-Cey ist vollFahrer-Cey ist voll

Der eingesteckte Fahrer-Cey enthält keinen freien Speicherplatz und kann daher keine neuen Daten mehr speichern.

▶ Fahrer-Cey abrechnen und löschen.

FAHRPREIS -REPEAT TAREF CE M DEI 0440 SE ZUBSCHLAG 2018-1-16 03:00 AM R. 100% R. 100%

Cey Kontaktierungsfehler Cey Kontaktierungsfehler

▶ Cey nochmals auf den Cey-Contact halten.

FAHRPREIS CEycod TARIF CE (M) 00 - 040 M Zuschlag no Zuschlag Bau Kach damerika

Kein Coy-Code Kein Coy-Code

Der angeschlossene Cey-Contact ist defekt oder nicht für MCT-06 passend.

▶ Verwenden Sie einen funktionierenden bzw. für MCT-06 passenden Cey-Contact (CEY-CON-06-CC).

Fehlermeldungen - Cey-SystemFehlern

FAHRPREIS CEY Err ZUSCHLAG

Cey Fehler Cey Fehler

Nach 'Err' wird die Fehlernummer angezeigt, mit folgender Bedeutung:

• Err 2: Es ist kein HALE-Cey im Cey-Contact, bzw. der Cey wurde zu früh abgezogen.
• Err 7: Die Verwendung des eingesteckten Cey-Typs ist momentan nicht möglich.

FAHRPREIS CEY Out ZUSCHLAG

Falsches Datenformat oder Ende der Datenübertragung Falsches Datenf

▶ Halten Sie den richtigen Cey in den Cey-Contact oder
HALE-Cey nach Ende der Datenübertragung vom Cey-Contact entfernen.

Fehlermeldungen DruckerFehlermeldungen Drucker

FAHRPREIS PAPER TARIP CE (MOS) 0440 (m) R.2017 TARIP ZUSCHLAG Buch in the Sachwirter, 1985

Druckerpapier aus Druckerpapier aus

Legen Sie neues Papier ein und starten Sie einen neuen Druckversuch.

Kein Drucker Kein Drucker

Überprüfen Sie das Zuleitungs- und das Datenkabel des Druckers.

FAHRPREIS busy chn TARIF M 000 0449 ZUBECHLAG RUSTORIEN SALAD CAE CE M 000 0449 ZUBECHLAG RUSTORIEN

Kanal belegt (channel busy) Kanal belegt (channel busy)

Am HALE CAN herrscht Betrieb.

Warten Sie einige Zeit oder brechen Sie den Druckversuch mit Taste ④ ab.

FAHRPREIS TARIF busy Prn ZEICHLAG CE (M 00) 0440 (m) 12.000 TEACHS 32.000 ZUSCHLAG Work in the 12.000 TEACHS

Drucker belegt (printer busy) Drucker belegt (printer busy)

Der Drucker wird von einem anderen Gerät verwendet.

Warten Sie einige Zeit bis die Meldung verschwindet.

Fehlermeldungen QuittungsjournalFeh

Fehlermeldungen QuittungsJournalFehlermeldungen Quittungsjournal

FAHRPREIS TAFS Err ELU ZUROHLAG ISO 1000-0440 (R) 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Elektronisches Quittungsjournal fehlerhaftElektronisches Quittungsjournal

Das Quittungsjournal ist fehlerhaft und kann nicht ausgedruckt werden. Das Quitungsjournal wird gelöscht.

Daten einer Quittung fehlerhaft Daten einer Quittung fehlerhaft

Diese Quittung kann nicht gedruckt werden.

FAHRPREIS TURF FULL ELU ZUSOB/LAG

Elektronisches Quittungsjournal ist vollElektronisches Quittungsjournal

Die Quittungen werden automatisch doppelt ausgedruckt, da im Quittungsjournal kein Speicherplatz ist.

Beenden Sie die laufende Schicht um das Quittungsjournal auszudrucken und zu löschen.
Bei Cey-System: Werten Sie die Schichtdaten am PC aus.

Spiegeltaxameter SPT-01, SPT-02 Spiegelwegstreckenzähler SPW-01

Taxameter Microtax®-06 Wegstreckenzähler WSZ-05

Abrechnungssoftware Cab Assistant Cey-System

Cab Tracking

Thermopapierdrucker TPD-01

Dachzeichen www.dachzeichen.de

Sitzsensoren

www.hale.at www.taxameter.de www.hale-electronic.com mailto: [e-mail]

Konformitätserklärung Declaration of conformity

HALE electronic GmbH Eugen-Müller-Str. 18, A

Taxameter MCT-06 Taximeter MCT-06

Nr. der EG-Baumusterprüfbescheinigung: T10138 No. of the EC type examination certificate:

BEV 0445

Zeit +/- 0,1%, Strecke +/- 0,2% time +/- 0,1%, distance +/- 0,2%

-25℃ - +85℃

M3

Mechanische Umgebungsklasse: Mechanical environment class:

Elektromagnetische Umgebungsklasse: E3 Electromagnetic environment class:

Entspricht dem in der Bescheinigung über die Bauartzulassung beschriebenen Baumuster gemäß den Anforderungen der EG-Richtlinie 2004/22/EC. Corresponds to the production model described in the EC type-approval certificate according to the requirements of the Council Directive 2004/22/EC.

Unterschrift Signature
