BEDIENUNGSANLEITUNG SPT-02 Hale

Zugelassen nach EG-Richtlinie 2004/22/EC: siehe letzte Seite der Bedienungsanleitung.

Das HALE Qualitätsmanagementsystem entspricht den Forderungen der EN ISO 9001:2008.

Bedienungsanleitung - Fahrer

Spiegeltaxameter SPT-02 / D01 EUD7 / SW 22.10.2008

Version 2.0 / 27.11.2009

Ersteller: 55

InhaltsverzeichnisInha

Inhaltsverzeichnis Inhaltsverzeichnis

Einleitung 4

Anzeige- u. Bedienelemente 5

Bedienen - Fahrbetrieb 6

Bedienen - Zuschläge 7

Bedienen - KASSE 8

Bedienen - FREI 10

Quittung drucken 13

Bedienen - Pauschalfahrt 14

Bedienen - Kontrollzähler 16

Schicht beginnen 18

Schicht beenden 19

Zwischenschicht-Modus....21

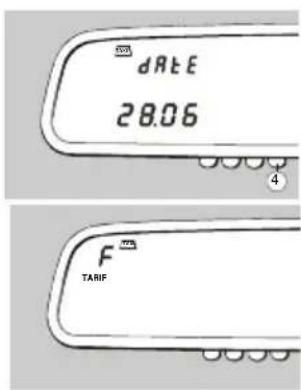

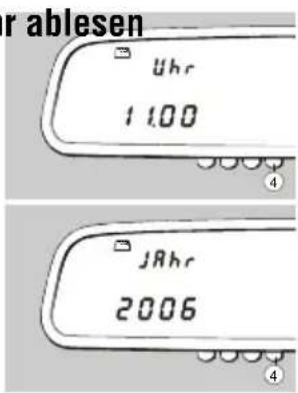

Datum und Uhrzeit 22

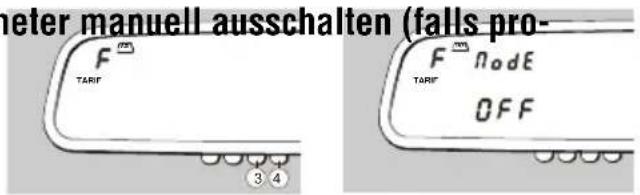

Manueller OFF-Modus. 24

Automatischer OFF-Modus 25

Allgemeine Hinweise....26

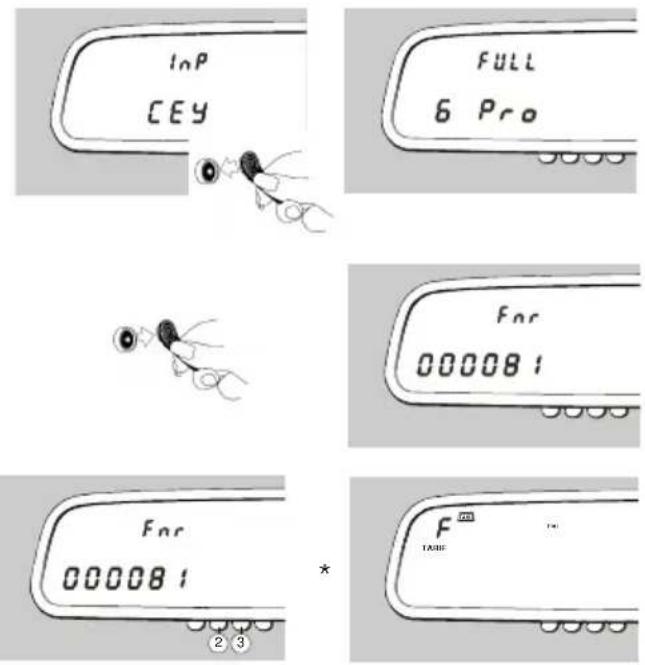

Schicht beginnen mit Cey-System 27

Schicht beenden mit Cey-System 28

Fehler- und Warnmeldungen 29

Fehlermeldungen - Cey-System 32

Fehlermeldungen Drucker.... 34

Fehlermeldungen Quittungsjournal.... 36

EinleitungEinleitung

EinleitungEinleitung

SymboleSymbole

Dieser Hinweis macht Sie auf Gefahren oder eine mögliche Fehlbedienung aufmerksam.

Dieser Tipp gibt Ihnen Ratschläge oder weiterführende Informationen.

①②③④①②③ Sie die entsprechende Taste.

▶ Dieses Zeichen bedeutet, dass Sie etwas tun sollten.

▷ Siehe Seite x (▷ Seite x)

BetriebsmodiBetriebsmodi

Normalbetrieb

Betrieb mit

Fahreranmeldung

CEY-System-

Betrieb

für Einzelunternehmer: kein Schichtbetrieb

für Mehrwagenunternehmer: der Fahrer startet die Schicht indem er die Fahrernummer eingibt, diese mit Taste ④ bestätigt und anschließend die Tasten ② + ③ drückt.

für Taxiflotten: Jeder Fahrer beginnt seine Schicht, indem er den Fahrer-Cey in den Cey-Contact steckt und die Tasten ^2 + 3 drückt. Beim Beenden müssen die Tasten ^2 + 3 gedrückt werden und der Fahrer-Cey in den Cey-Contact gesteckt werden (die Daten der beendeten Schicht werden auf den Cey kopiert und können mit dem PC-Programm HALE Cab Assistant ausgewertet werden).

Anzeige- u. BedienelementeAnze

Anzeige- u. BedienelementeAnzeige- u. Bedienelemente

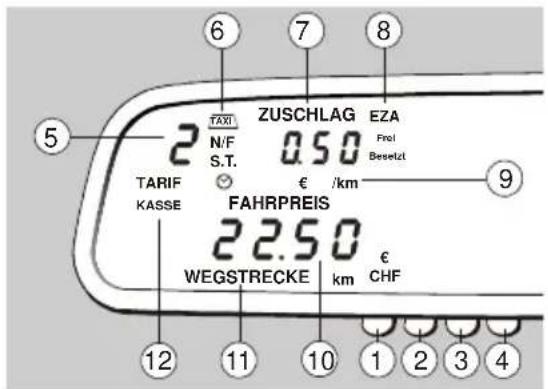

Display und Tasten des SpiegeltaxametersDisplay und Tasten des Spiegeltaxameters

6 7 8 5 2 TAXI ZUSCHLAG EZA N/F 0.50 Frol S.T. Besetzt € /km 9 TARIF FAHRPREIS KASSE 22.50 € WEGSTRECKE km CHF 12 11 10 1 2 3 4

1 - 4 Bedientasten

5 Tarifanzeige

6 TAXI: Dachzeichen-Statusanzeige (wenn Taxi-Zeichen blinkt, ist die Dachzeichenbeleuchtung defekt)

N/F: Nacht- bzw. Feiertagstarif

S.T.: Sondertarif

Anzeige für Wartezeit

7 Zuschlagsanzeige

8 erweiterter Zuschlagsauswahlmodus

9 Kilometerpreisanzeige ^a

10 Fahrpreisanzeige

11 Wegstreckenanzeige ^a

12 Statusanzeige Kasse

a. nur für Wegstreckenzählerfunktion

Bedienen - FahrbetriebBedienen - Fal

Bedlenen - Fahrbetrieb Bedienen - Fahrbetrieb

Taxameter einschalten Taxameter einschalten

▶ Drücken Sie in FREI die Taste Ⓓ.
▶ Falls programmiert, kann auch Taste ② verwendet werden (2,5 Sekunden).

Fahrernummer eingeben bzw. Schicht anmelden (> Seite 18) oder im Cey-System-Betriebsmodus Fahrer-Cey stecken (> Seite 27)

Zum nächsten Tarif weiterschaltenZum nächsten Tarif weiterschalten

Drücken Sie die Taste ① erneut. Falls programmiert, kann auch Taste ④ verwendet werden.

TARIF FA HRP REI S 2.10.

2 TARF FAHRPREIS 2.10 €

Zum vorhergehenden Tarif zurückschaltenZum vorhergehenden Tarif zurückschalten

Drücken Sie die Taste ② (falls programmiert). Falls programmiert, kann auch Taste ④ verwendet werden.

2 TABIF FAHRPREIS 2.10 €

urückschalten 1 TARIF FA HRPREIS 2.10.

Bedienen - Zuschläge Bedienen - Zuschläge

Zuschläge eingeben (falls programmiert) Zuschläge eingeben (falls programmiert)

Drücken Sie die Taste ③ (Zuschlag 1) oder die Taste ④ (Zuschlag 2) so oft, bis der gewünschte Betrag angezeigt wird.

2 TARIF FA HRPREIS 2.10 € 3

ZUSCHLAG TARF 050 FA H RPRES 2.10 c

Zuschläge löschen (falls programmiert) Zuschläge löschen (falls programmiert)

▶ Durch Drücken der Taste Ⓓ wird je ein Zuschlag abgezogen.
▶ Durch Drücken der Taste ④ und ③ werden alle Zuschläge gelöscht.

2 TARIF ZUSCHLAG 050 FA HRPREIS 2.10 c 4

2 TARIF FAHRPRE IS 2.10 €

Falls programmiert, können Zuschläge auch automatisch (vom Taxameter gesteuert) verrechnet werden gilt nicht für

Die Bedienungsanleitung für die Eingabe von weiteren Zuschlägen (erweiterter Zuschlagsmodus EZA) kann per E-mail an [e-mail] angefordert werden.

Bedienen - KASSEBedienen - KASSE

Bedlenen - KASSEBedienen - KASSE

In Position KASSE schaltet sich das Innenlicht automatisch ein, wenn es Nacht ist und langsamer als 3 km/h gefahren wird.

Taxameter nach KASSE schalten Taxameter nach

Drücken Sie in der höchsten Tarifstufe die Taste ①. Info: Falls programmiert, können Sie auch aus jeder Tarifstufe mit Taste ④ nach KASSE schalten.

KASSE schalten

ZUSCHLAG 2 050 TARIF FA HRPREIS 14.50 °C

ZUSCHLAG C 050 TARIF KARE FAH RPPBS 14.50 €

Falls programmiert, kann mit der Taste ☺ von KASSE zum vorhergehenden Tarif geschaltet werden.

Zuschläge summierenZuschläge summieren

Drücken Sie in KASSE die Taste ④. Die Summe von Fahrpreis und Zuschlag wird für 5 sec. angezeigt. (Zeitdauer im Tarif programmiert)

ZUSCHLAG C 050 TARIF KASSE FAHRPREIS 14.50.

ZUSCHLAG TANF KARES FA HRPRE IS 15.00 c

Umschaltung Nationalwährung - Umschaltung Nationalwährung -

▶ Falls programmiert, kann man im KASSE-Summenpreis- oder im Letztfahrpreis-Anzeigemodus durch Drücken der Taste ③ der Fahrpreis zwischen Nationalwährung und Euro umschalten.

ationalwährung - ZUSCHLAG TAINF RAGE FAH ROPREIS 15.00 SPr 3

ZUSCHLAG TARIF KAGC FAHRPR BIS 9.66 €

Diese Funktion ist nur möglich, wenn kein Euro-Tarif programmiert ist bzw. während der Zweiwährungsphase (Rückrechnung von Euro auf die Nationalwährung), bspw. CH

Bedienen - FREIBedienen - FREI

Bedlenen - FREIBedienen - FREI

Taxameter nach FREI schalten Taxameter nach FREI schalten

Drücken Sie in KASSE die Taste Ⓞ solange bis der Taxa-meter nach FREI wechselt oder die Anzeige zu blinken beginnt.

Die Anzeige blinkt, wenn der Taxameter weniger als 10 Sekunden in KASSE war (Zeitdauer ist im Tarif programmiert, wenn die Dauer auf 0 gesetzt wird, blinkt die Anzeige nicht).

REI schalten ZUSCHLAG C 050 TARIF FA HRPREIS 14.50 °C

Letzten Fahrpreis anzeigenLetzten Fahrpreis anzeigen

Drücken Sie in FREI die Taste ③.

Fahrpreis und Zuschläge der letzten Fahrt werden für 5 Sekunden angezeigt.

Währungsumrechnung ▷ Seite 9

eigen F TARI 3

ZUSCILAG 050 FAI RPREIS 14.50 c

Strecke der letzten FahrtStrecke der letzten Fahrt

Nach der Letztfahrpreis-Anzeige wird die Strecke der letzten Fahrt automatisch oder nach Drücken der Taste ④ angezeigt.

Die Strecke der letzten Fahrt wird 5 Sekunden lang angezeigt. Die Anzeige kann mit der Taste ④ unterbrochen werden, der Taxameter wechselt dann wieder nach FREI.

ZUSCHLAG 050 FAHRPREIS 14.50 €

FA HRPREIS 9.6 km

nur NL

Leuchtet das Feld N/F auf, gilt ein Nacht- bzw. Feiertagstarif.

Bedienen - FREIBedienen - FREI

Dachzeichen ein- und ausschalten Dachzeichen ein- und ausschalten

(Diese Funktion kann vom Unternehmer gesperrt werden)

Drücken Sie in FREI die Taste Ⓓ bis die Statusanzeige Dachzeichen erlischt oder wieder aufleuchtet. ^a

Somit können Sie bei Kundenanfahrt das Dachzeichen ausschalten. Bei der nächsten Freischaltung wird das Dachzeichen wieder automatisch eingeschaltet.

a. Statusanzeige nur bei Mercedes Benz BR 212

Dachzeichen-Anzeige Dachzeichen-Anzeige

Taxizeichen leuchtet.

Dachzeichen ist eingeschaltet und leuchtet.

Taxizeichen blinkt.

Dachzeichen ist eingeschaltet, aber kein Strom wird erkannt.

Kein Taxizeichen.

Dachzeichen ist ausgeschaltet.

Quittung druckenQuit

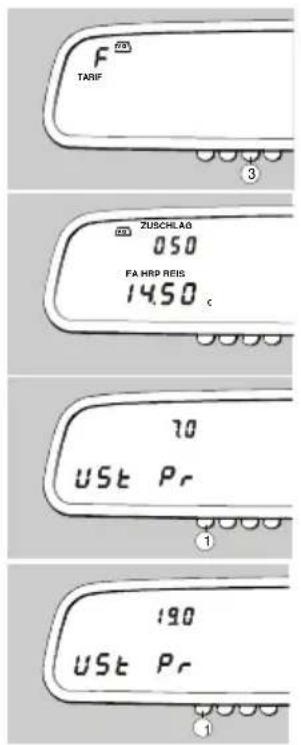

Quittung drucken Quittung drucken

Drücken Sie in FREI die Taste ③ solange, bis der Drukker zu drucken beginnt. Der Ausdruck kann mit Taste ④ gestoppt werden.

Fahrpreis und Zuschläge der letzten Fahrt werden angezeigt.

Falls programmiert, wechselt die Anzeige automatisch vom Fahrpreis zur Mehrwertsteuer-Prozentanzeige. Die Prozentanzeige blinkt, während der TPD-01 druckt. Mit der Taste 📄 kann zwischen den programmierten Werten (7%, 19%) umgeschaltet werden. Falls freigegeben, kann auch zum Wert 0% gewechselt werden. Auf der Quittung wird derjenige MwSt-Satz ausgedruckt, der im Zuschlagsfeld angezeigt wird.

F TARIF 3 ZUSCHLAG 050 FA HRP REIS 1450 c 70 USt Pr 1 190 USt Pr 1

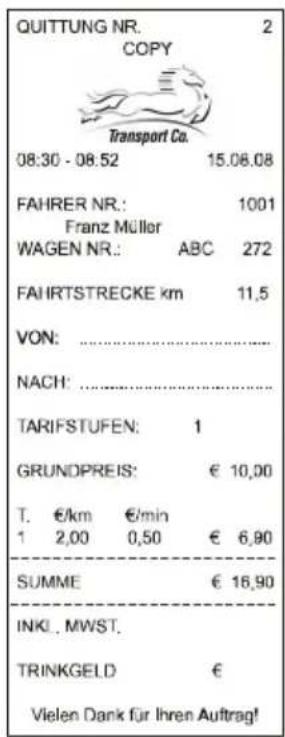

QUITTUNG NR. COPY Transport Co. 08:30 - 08.52 15.08.08 FAHRER NR.: 1001 Franz Müller WAGEN NR.: ABC 272 FAIIRTSTRECKE km 11,5 VON: ...... NACH: ...... TARIFSTUFEN: 1 GRUNDPREIS: € 10,00 T. €/km €/min 1 2,00 0,50 € 6,90 SUMME € 16,90 INKL. MWST. TRINKGELD € Vielen Dank für Ihren Auftrag!

Bedienen - PauschalfahrtBedienen -

Bedlenen - Pauschalfahrt Bedienen - Pauschalfahrt

Pauschalfahrt (falls programmiert)auschalfahrt (falls programmiert)

Drücken Sie in FREI gleichzeitig die Tasten ② und ④. Die erste Ziffer blinkt.

falls programmiert) F TARIF 2 4

PRUP FAHRP REIS 0000.00 °C

Pauschalpreis eingeben Pauschalpreis eingeben

Drücken Sie die Taste ^① um den Wert der blinkenden Ziffer zu erhöhen.
Drücken Sie die Taste ② um zur nächsten Ziffer zu gelangen.
Drücken Sie die Taste ④ um den Preis zu bestätigen. Innerhalb von 20 Sekunden können Sie den Pauschalpreis noch korrigieren:
Drücken Sie die Taste ② um zur Pauschalpreiseingabe zurückzukehren.

PRUP FAHRPREIS 30.00 °C 1 2 4

Bedienen - PauschalfahrtBed

Taxameter nach KASSE schalten Taxameter nach KASSE schalten

Drücken Sie die Taste Ⓞ um nach KASSE zu schalten.

PRUP FA HRPRES 30.00 c

C PRUP TARIF PARIS FAHRPREIS 30.00 €

Taxameter nach FREI schalten Taxameter nach FREI schalten

Drücken Sie die Taste①solange bis der Taxameter nach FREI wechselt.

REI schalten C PRAU TARP NAME FAHRPRE IS 30.00 €

F TARIF

Bedienen - KontrollzählerBedienen -

Bedlenen - Kontrollzähler Bedienen - Kontrollzähler

Die 14 Schicht-Kontrollzähler des Taxameters (F01 - F14) enthalten die aktuellen Werte der laufenden Schicht und werden beim Schichtende automatisch rückgesetzt.

Ablesen der Schicht-Kontrollzähler Ablesen der Schicht-Kontrollzähler

Drücken Sie in FREI die Taste ☎ - die aktuelle Schicht-nummer wird angezeigt.
Drücken Sie die Taste ④ - der erste Schicht-Kontrollzähler (Total-km) wird angezeigt.

Weiterschalten der Kontrollzähler Weiterschalten der Kontrollzähler

Drücken Sie die Taste ④ um zum nächsten Kontrollzähler zu schalten.

F01 153.8 km

F.02 68.3 km

Zurückschalten der Kontrollzähler Zurückschalten der Kontrollzähler

Drücken sie die Taste ③ um zum vorhergehenden Kontrollzähler zu schalten.

Bedienen - KontrollzählerBed

Übersicht der Schicht- und Absolut-KontrollzählerÜbersicht der Schicht- und Absolut-Kontrollzäh

Zähler Funktion Zähler Funktion

A01/F01	Total-Kilometer	A08/F08	3. Tarifstufen-Kilometer
A02/F02	Besetzt-km	* A09/F09	4. Tarifstufen-Kilometer
A03/F03	Anzahl Fahrten	A10/F10	5. Tarifstufen-Kilometer
A04/F04	Summe Zuschläge [Geldbetrag]	A11/F11	Wartezeit-Fortschaltungen
A05/F05	Fortschaltbeträge [Geldbetrag]	A12/F12	Summe Fahrpreise
A06/F06	1. Tarifstufen-Kilometer	A13/F13	Sonderfahrt km
A07/F07	2. Tarifstufen-Kilometer	A14/F14	Kreditumsatz

Gesperrte Kontrollzähler und Kontrollzähler mit Wert 0 erscheinen beim Ablesen nicht. Falls programmiert, werden nach oder anstelle der Schicht-Kontrollzähler die Absolut-Kontrollzähler angezeigt. Sie können das Lesen der Kontrollzähler jederzeit abbrechen ( Seite 26).

* A021E02: nur km in BESETZT, nicht km in KASSE

A13/F13: Dieser Kontrollzähler zählt in BESETZT immer. In FREI, KASSE und im Zwischenschichtmodus nur, wenn der Sitzsensor belegt ist.

A13/F13: Anzahl der Fortschaltungen

Schicht beginnen Schicht beginnen

A13/F13: Arbeitszeitzähler in 1/10 Stunden

Schicht beginnen Schicht beginnen

Wenn der Taxameter in FREI ist, melden Sie zuerst die laufende Schicht ab (▶ Seite 19 oder Seite 28).

Der Taxameter befindet sich im Zwischenschicht-Modus.

Drücken Sie die Taste ^① um in den Fahrernummer-Eingabemodus zu gelangen.

For 000000 ①

Eingeben der FahrernummerEingeben der Fahrernummer

Drücken Sie die Taste ^10 um den Wert der blinkenden Ziffer zu erhöhen.
Drücken Sie die Taste ^25 um zur nächsten Ziffer zu gelangen.
Drücken Sie die Taste ④ um die Eingabe zu bestätigen.

nummer For 000081 ① ②

For 000081

Schicht beendenSch

Schicht anmelden Schicht anmelden

Drücken und halten Sie die Taste ②.
Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI. Das Dachzeichen wird automatisch eingeschaltet.

For 000081

i Automatischer Schichtbeginn: Wenn Sie im Zwischenschicht-Modus 20 sec. lang keine Taste drücken, wird (falls programmiert) automatisch eine Schicht mit der angezeigten Fahrernummer angemeldet.

Schicht beenden Schicht beenden

Drücken und halten Sie in FREI die Taste ②.
Drücken Sie zusätzlich die Taste ③.

Solange die Taste ^2 gehalten wird, wird die aktuelle Schichtnummer angezeigt.

Danach befindet sich der Taxameter wieder im Zwischenschicht-Modus und die Schicht-Kontrollzähler sind auf 0 gesetzt.

Schicht beenden Schicht beenden

Falls ein Drucker vorhanden ist, druckt der Taxameter nun automatisch die Schichtabrechnung.

Ausdruckparameter des Schichtzettels einstellen: ▷ Bedienungsanleitung Unternehmer.

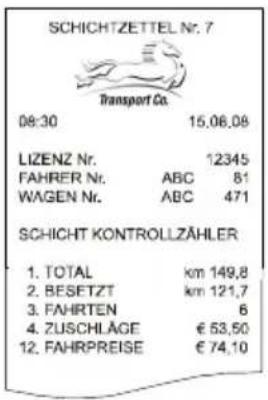

SCHICHTZETTEL Nr. 7 Transport Co. 08:30 15.06.08 LIZENZ Nr. 12345 FAHRER Nr. ABC 81 WAGEN Nr. ABC 471 SCHICHT KONTROLLZÄHLER 1. TOTAL km 149,8 2. BESETZT km 121,7 3. FAHRTEN 6 4. ZUSCHLÄGE € 53,50 12. FAHRPREISE € 74,10

Standard-Schichtzettel

BESETZT-AUSLASTUNG 81% UMSATZ PRO KM € 1,03
ABSOLUT KONTROLLZÄHLER
1. TOTAL km 985,2
2. BESETZT km 437,3
3. FAHRTEN 52
4. ZUSCHLÄGE € 65,30
5. FS-BETRÄGE € 98,99
6. TARIF 1 km 57,2
7. TARIF 2 km 42,4
8. TARIF 3 km 72,6
9. TARIF 4 km 32,4
10. TARIF 5 km 41,0
11. ZEIT-FS-BETR. € 12,40
12. FAHRPREISE € 86,40
14. KRED. UMSATZ € 31,20
BEG. ENDE LEER BEL. PREIS DATE: 15.08.08
08:37 08:45 0,0 6,0 ***SF^
08:47 08:49 0,0 2,7 ***SF
BEG.: 08:51 FAHRER NR. 81
08:52 09:02 5,2 1,0 6,40
STROMAUSFALL: 06:38 15.08.
	06:41 15.08.
09:02-09:16 0,1 7,7 11,00*
09:19 09:23 0,1 1,3 ***SF*
09:25 09:47 3,9 9,4 20.00P
09:49-10:13 0,0 5,0 ***SF
10:17-10:28 8,0 11,2 25,00p
ENDE: 10:30 3,4

erweiterter Ausdruck

Zwischenschicht-Modus Zwischenschicht-Modus

Schichtzettel manuell ausdrucken oder Aus-Schichtzettel manuell ausdrucken oder Ausdruck wiederholendruck wiederholen 08:30 15.06.08 LUZENZ N. 12345 ASCHLUT KONTRIN STAMLER 1. TOTAL km 985,2 2. BESETZT km 437,3 3. FAHRTEN 62

Falls kein automatischer Ausdruck eingestellt ist und seit dem letzten Schichtende noch nicht mehr als 4 Minuten vergangen sind, können Sie diesen Ausdruck manuell starten oder den zuletzt (automatisch) gedruckten Schichtzettel noch einmal ausdrucken.

Drücken Sie dazu die Taste ^38 im Zwischenschicht-Modus bis der Ausdruck beginnt.

For 000081

Standard-Schichtzettel

Privat-FahrtPrivat-Fahrt

Falls Sie bei abgemeldeter Schicht fahren, ertönt ein kurzer Warnton. Während der Fahrt erscheint auf der Anzeige das Wort PrIVAt und weist auf die private Fahrt hin.

Pr 108E

erweiterter Ausdruck

BESETZT-AUSLASTUNG 81% UMSATZ PRO KM € 1.03 BESETZT-CONTRÄLL TAULEN 1. TOTAL km 985,2 2. BESETZT km 437,3 3. FAHRTEK 62 4. ZUSCHLÄGE € 65,30 5. FS-BETRÄGE € 98,99 6. TARIF 1 km 57,2 7. TARIF 2 km 42,4 8. TARIF 3 km 72,6 9. TARIF 4 km 32,4 10. TARIF 5 km 41,0 11. ZEIT-FS-BETR. € 12,40 12. FAHRPREISE € 86,40 13. KRED. UMSATZ € 31,20 BEG. ENDE LEER BEL. PREIS DATE: 15.08.08 08:37 08:45 0.0 6.0 **SF * 08:47 08:49 0.0 2.7 **SF BEG.: 08:51 FAHRER NR. 81 08:52 09:02 5.2 1.0 6,40 STROMAUSFALL: 06:38 15.08. 06:41 15.08. 09:02 09:16 0.1 7,7 11,00* 09:19 09:23 0,1 1,3 ***SF* 09:25 09:47 3,9 9,4 20,00P 09:49-10:13 0,0 5,0 **SF* 10:17-10:28 8,0 11,2 25,00p ENDE : 10:30 3,4

Datum und UhrzeitDatum und Uhrzeit

Datum und UhrzeltDatum und Uhrzeit

Uhrzeit ablesenUhrzeit ablesen

Drücken Sie in FREI oder im Zwischenschicht-Modus die Taste ④.

Uhr 10.58

Uhrzeit korrigieren Uhrzeit korrigieren

Sie können die Uhrzeit 1x pro Woche korrigieren (Minuten auf 0 stellen):

• Zu jeder vollen Stunde (Ausnahme: 0:00 Uhr)
• max. +/- 2 min.
  Drücken und halten Sie die Taste ②.
  Drücken Sie zusätzlich zur vollen Stunde (Radiogong) die Taste ③.

Uhr 10.58

4hr 1:00

Datum und UhrzeitDate

Tag, Monat und Jahr ablesenTag, Monat und Jahr ablesen

Drücken Sie bei angezeigter Uhrzeit die Taste ④.

Der aktuelle Tag und Monat wird angezeigt.

▶ Drücken Sie die Taste ④ erneut.

Das aktuelle Jahr wird angezeigt.

Drücken Sie nochmals die Taste Ⓓ um nach FREI zu wechseln.

r ablesen Uhr 1 100 4 Jahr 2006 4

Manueller OFF-Modus Manueller OFF-Modus

Taxameter manuell ausschalten (falls pro-Taxameter manuell ausschalten (falls programmiert)grammiert)

Drücken und halten Sie in FREI oder im Zwischenschicht-Modus die Taste ④.

Die aktuelle Uhrzeit wird angezeigt.

Drücken Sie zusätzlich die Taste ③.

Es ertönt ein Signalton und der Taxameter sowie das Dachzeichen werden abgeschaltet.

meter manuell ausschalten (falls pro- F TARIF 3 4 F TARIF NodeE OFF

Beim Einschalten der Zündung ertönt ein Signalton und in der Anzeige erscheint für 2 Sekunden „MODE-OFF“ als Hinweis. Bei Mercedes-Benz Baureihe 212 nach dem Ausschalten der Zentralverriegelung.

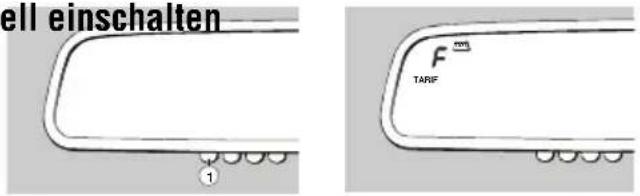

Taxameter manuell einschalten Taxameter manuell einschalten

▶ Drücken Sie die Taste ①.

Der Taxameter befindet sich in FREI oder im Zwischenschicht-Modus.

ell einschalten F TARIF 1

Automatischer OFF-Modus Automatischer OFF-Modus

(Stromsparmodus - < 0,4 mA)(Stromsparmodus - < 0,4 mA)

▶ Schalten Sie in FREI oder im Zwischenschicht-Modus
• die Zündung aus
• die Zentralverriegelung ein (nur bei MB Baureihe 212)
Der Taxameter wechselt sofort oder nach Ablauf einer Verzögerungszeit (programmierbar im Unternehmer Modus: 1-255 Minuten, Standardeinstellung: 30 Minuten) automatisch in den OFF-Modus.

F Node TARIF OFF

Automatisch einschalten Automatisch einschalten

▶ Schalten Sie
• die Zündung ein
• die Zentralverriegelung aus (nur bei MB Baureihe 212)
Der Taxameter ist automatisch wieder betriebsbereit und in FREI oder im Zwischenschicht-Modus.

F TARP

Allgemeine Hinweise Allgemeine Hinv

Allgemeine Hinweise Allgemeine Hinweise

Jederzeit zurück nach FREIJederzeit zurück nach FREI

Sie können das Ablesen von Uhrzeit und Datum, der Kontrollzähler oder den Test-Modus jederzeit abbrechen:

▶ Drücken und halten Sie die Taste ④.
▶ Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI.

FREI m F06 42.7 km 3 4

F TARIF

Nach 20 sec. automatisch nach FREI: Nach 20 sec. automatisch nach FREI:

Wenn Sie beim Ablesen von Uhrzeit und Datum oder der Kontrollzähler 20 sec. lang keine Taste drücken, schaltet der Taxameter automatisch nach FREI.

Spannungsunterbrechung (nach 15-20 sec. nach FREI): Spannungsunterbrechung (nach 15-20 s

Wenn die Versorgungsspannung des Taxameters in BESETZT oder in KASSE länger als 15-20 sec. unterbrochen wurde, blinkt bei erneuter Inbetriebnahme die Anzeige des SPT für etwa 10 sec ^a . Danach wechselt der Taxameter automatisch nach FREI.

a. Zeitdauer ist im Tarif programmierbar, wenn die Dauer auf 0 gesetzt wird, blinkt die Anzeige nicht

Schicht beginnen mit Cey-SystemSch

Schicht beginnen mit Cey-SystemSchicht beginnen mit Cey-System

▶ Halten Sie im Zwischenschicht-Modus (Inp Cey) den Fahrer-Cey auf den Cey-Contact. Der Taxameter zeigt den belegten Speicher des Ceys in Prozent an.
Ziehen Sie den Fahrer-Cey wieder ab. Der Taxameter zeigt Ihre Fahrer-Nummer an. Falls Sie in den nächsten 10 Sekunden keine Taste drücken, wechselt der Taxameter wieder zu „InP CEY“!
- Drücken und halten Sie die Taste ②. - Drücken Sie zusätzlich die Taste ③. Der Taxameter wechselt nach FREI. Das Dachzeichen wird automatisch eingeschaltet.

* Wenn die Anzahl der Schichten am Fahrer-Cey begrenzt ist, muss der Cey ein zweites Mal kontaktiert werden um die Anzahl der begonnenen Schichten zu aktualisieren.

InP CEY FULL 6 Pro For 000081 For 000081 * F TABLE

Schicht beenden mit Cey-SystemSchi

Schlicht beenden mit Cey-SystemSchicht beenden mit Cey-System

Drücken und halten Sie in FREI die Taste ②.
Drücken Sie zusätzlich die Taste ③.

Solange die Taste ^2 gehalten wird, wird die aktuelle Schichtnummer angezeigt.

▶ Halten Sie Ihren Fahrer-Cey auf den Cey-Contact.

Der Taxameter kopiert nun die Daten der Schicht auf den Fahrer-Cey (Anzeige zeigt Schichtnummer).

Bei einem fehlerfreien Schichtende ertönt ein kurzer Signalton.

Bei einem Schichtende-Fehler ertönt ein Signalton und eine Nachricht wird angezeigt bis der Fehler behoben ist.

Ziehen Sie den Fahrer-Cey wieder ab.

Die Schicht-Kontrollzähler sind auf 0 gesetzt, die Schicht ist beendet. Der Taxameter befindet sich im Zwischenschicht-Modus.

Falls ein Drucker vorhanden ist, druckt der Taxameter nun automatisch die Schichtabrechnung (falls programmiert).

Fehler- und WarnmeldungenFeh

Fehler- und WarnmeldungenFehler- und Warnmeldungen

Tarif ist abgelaufen, neuen Tarif ladenTarif ist abgelaufen, neuen Tarif lad

erscheint bei einer automatischen Tarifumstellung mit einer Währungsumstellung:

Der jetzige Tarif ist nicht mehr gültig, da das Aktivierungsdatum des hinterlegten, zukünftigen Tarifs erreicht wurde.

▶ Beenden Sie die laufende Schicht mit den Tasten ② und ③ (▷ Seite 19 bzw. Seite 28)

Im Zwischenschicht-Modus wird automatisch der neue Tarif geladen

▶ Beginnen Sie wieder eine neue Schicht.

FULL FSP

Fahrtenspeicher nahezu vollFahrtenspeicher nahezu voll

Löschen Sie die Warnmeldung mit der Taste ④.
▶ Beenden Sie die laufende Schicht um keine Schichtdaten zu verlieren.
Bei Cey-System: werten Sie die Schichtdaten am PC aus.

Err ELANP

Lampen-Fehler Lampen-Fehler

Fehler bei der Freizeichen-Anzeige.

▶ Überprüfen Sie die Freizeichen.

Fehler- und WarnmeldungenFehler- u

Ein Warnsignal ertönt, wenn eine bestimmte Geschwindigkeit überschritten wird.

Das Warnsignal für Geschwindigkeitslimit ist aktiviert Das Warnsignal für Ges

▶ Siehe Unternehmerparameter F312.

Serial Lamp Driver nicht mehr erkannt Serial Lamp Driver nicht mehr erkannt

Drücken und halten Sie die Taste ④ und drücken Sie zusätzlich die Taste ③, während die Fehlermeldung angezeigt wird.

Die Fehlermeldung wird gelöscht.

Err INP

Fahrzeuggeschwindigkeit > 260 km/h Fahrzeuggeschwindigkeit > 260 km/h

Wird in FREI 2,5 Sekunden lang mit Warnton angezeigt.

Err rAd 10

Datenfunk-Besetztsperre Datenfunk-Besetztsperre

Der Taxameter wird vom Datenfunk blockiert.

▶ Schalten Sie den Datenfunk ein.

Fehler- und WarnmeldungenFeh

nERc FU-End

nahe dem Laufzeit-Endenahe dem Laufzeit-Ende

Der Unternehmer oder der HALE-Kundendienst hat die Laufzeit des Taxameters begrenzt: in spätestens 14 Tagen wird der Taxameter gesperrt.

FU-End

Laufzeit-EndeLaufzeit-Ende

Der Unternehmer oder der HALE-Kundendienst hat die Laufzeit des Taxameters begrenzt: der Taxameter ist gesperrt.

busy

TarifupdateTarifupdate

Ein neuer Tarif (zukünftiger Tarif) wird in den Tarifspeicher geladen.

Fehlermeldungen - Cey-SystemFehler

Fehlermeldungen - Cey-SystemFehlermeldungen - Cey-System

Fahrer-Cey ist vollFahrer-Cey ist voll

Der eingesteckte Fahrer-Cey enthält keinen freien Speicherplatz und kann daher keine neuen Daten mehr speichern.

▶ Fahrer-Cey abrechnen und löschen.

REPEAT

Cey Kontaktierungsfehler Cey Kontaktierungsfehler

▶ Cey nochmals auf den Cey-Contact halten.

Err CEY

Cey Fehler Cey Fehler

Nach 'Err' wird die Fehlernummer angezeigt, mit folgender Bedeutung:

• Err 2: Es ist kein HALE-Cey im Cey-Contact, bzw. der Cey wurde zu früh abgezogen.
• Err 7: Die Verwendung des eingesteckten Cey-Typs ist momentan nicht möglich.

Fehlermeldungen - Cey-SystemFeh

Out CEY

Falsches Datenformat oder Ende der Datenübertragung Falsches Datenform

▶ Halten Sie den richtigen Cey in den Cey-Contact oder
HALE-Cey nach Ende der Datenübertragung vom Cey-Contact entfernen.

Fehlermeldungen DruckerFehlermeld

Fehlermeldungen DruckerFehlermeldungen Drucker

no PAPER

Druckerpapier aus Druckerpapier aus

Legen Sie neues Papier ein und starten Sie einen neuen Druckversuch.

no Pro

Kein Drucker Kein Drucker

▶ Besetzsperrre bei Druckerproblemen aktiviert (falls programmiert)
▶ Falls nicht, überprüfen Sie das Zuleitungs- und das Datenkabel des Druckers.

chn busy

Kanal belegt (channel busy) Kanal belegt (channel busy)

Am HALE CAN herrscht Betrieb.

Warten Sie einige Zeit oder brechen Sie den Druckversuch mit Taste ④ ab.

Fehlermeldungen DruckerFeh

▶ Schließen Sie einen passenden Drucker an.

Pro busy

Drucker belegt (printer busy) Drucker belegt (printer busy)

Der Drucker wird von einem anderen Gerät verwendet.

Warten Sie einige Zeit bis die Meldung verschwindet.

Fehlermeldungen QuittungsjournalFe

Fehlermeldungen QuittungsJournalFehlermeldungen Quittungsjournal

ELU Err

Elektronisches Quittungsjournal fehlerhaftElektronisches Quittungsjournal fel

Das Quittungsjournal ist fehlerhaft und kann nicht ausgedruckt werden. Das Quittungsjournal wird gelöscht.

Daten einer Quittung fehlerhaft Daten einer Quittung fehlerhaft

Diese Quittung kann nicht gedruckt werden.

ELJ FULL

Elektronisches Quittungsjournal ist vollElektronisches Quittungsjournal ist vo

Die Quittungen werden ab sofort doppelt ausgedruckt, da im Quittungsjournal kein Speicherplatz ist.

Beenden Sie die laufende Schicht um das Quittungsjournal auszudrucken und zu löschen.
Bei Cey-System: Werten Sie die Schichtdaten am PC aus.

Spiegeltaxameter SPT-01, SPT-02

Spiegelwegstreckenzähler SPW-01

Taxameter Microtax ^® -06

Wegstreckenzähler WSZ-05

Thermopapierdrucker TPD-01

Dachzeichen

www.dachzeichen.de

Sitzsensoren

www.hale.at www.taxameter.de www.hale-electronic.com mailto: [e-mail]

Hersteller:	HALE electronic GmbH
Manufacturer:	Eugen-Müller-Str. 18, A-5020 Salzburg
Typ/Model:	Taxameter SPT-02
Type/Model:	Taximeter SPT-02
Nr. der EG-Baumusterprüfbescheinigung:	DE-09-MI007-PTB001
No. of the EC type examination certificate:
Benannte Stelle:	BEV
Notified Body:	0445
Seriennummer:
Serial:
Genauigkeit:	Zeit +/- 0,1%, Strecke +/- 0,2%
Accuracy:	time +/- 0,1%, distance +/- 0,2%
Temperaturbereich:	-25°C - +85°C
Temperature range:
Mechanische Umgebungsklasse:	M3
Mechanical environment class:
Elektromagnetische Umgebungsklasse:	E3
Electromagnetic environment class:
Entspricht dem in der Bescheinigung über die Bauartzulassung beschriebenen Baumuster gemäß den Anforderungen der EG-Richtlinie 2004/22/EC.Corresponds to the production model described in the EC type-approval certificate according to the requirements of the Council Directive 2004/22/EC.
[IMAGE]	April 6th, 2009
UnterschriftSignature	DatumDate

Eugen-Möller-Straße 18, A-5320 Salzburg - TELEFON: [phone] - TAX: [phone] INTERNET: www.hate. at: E-MAIL: [e-mail] BANNEN: Raffelsenkasse Izling, BLZ 35074, Kdo. 99.123.414 - Raffelsenkasse Horndorf, BLZ 35024, Kdo. 20186 UID-NR: ATU3380000 - DVR: 0467910 - FN: 99801m; HG Salzburg
