BEDIENUNGSANLEITUNG SPT-01 Hale

SPIEGELTAXAMETER SPT-01 Fahreranleitung Version EU D3.1 HALE® electronic Die Zukunft im Taxi gültig für D CH BAF-SPT-EUD31-de

Der Taxameter erfüllt die EU-Richtlinien.

Typengenehmigung gemäß Richtlinie 72/245/ EWG, zuletzt geändert durch die Richtlinie 95/54/EG „Elektromagnetische Verträglichkeit im Fahrzeug“.

Der Taxameter erfüllt die Europäische Norm EN 50148.

Das HALE Qualitätsmanagementsystem entspricht den Forderungen der EN ISO 9001:2000.

Bedienungsanleitung - Fahrer

Spiegeltaxameter SPT-01 / EUD3.1

Version 1.0 / 05.07.2006

Ersteller: 55

Dieser Hinweis macht Sie auf Gefahren oder eine mögliche Fehlbedienung aufmerksam.

Dieser Tipp gibt Ihnen Ratschläge oder weiterführende Informationen.

①②③④ Drücken Sie die entsprechende Taste.
▶ Dieses Zeichen bedeutet, dass Sie etwas tun sollten.
Siehe Seite x (▷ Seite x)

Betriebsmodi

Normalbetrieb

Betrieb mit Fahreranmeldung

CEY-System-Betrieb

für Einzelunternehmer: kein Schichtbetrieb

für Mehrwagenunternehmer: der Fahrer startet die Schicht indem er die Fahrernummer eingibt, diese mit Taste ④ bestätigt und anschließend die Tasten ② + ③ drückt.

für Taxiflotten: Jeder Fahrer beginnt seine Schicht, indem er den Fahrer-Cey in den Cey-Contact steckt und die Tasten ② + ③ drückt. Beim Beenden müssen die Tasten ② + ③ gedrückt werden und der Fahrer-Cey in den Cey-Contact gesteckt werden (die Daten der beendeten Schicht werden auf den Cey kopiert und können mit dem PC-Programm HALE Cab Assistant ausgewertet werden).

Anzeige- u. Bedienelemente

Anzeige- u. Bedienelemente

Display und Tasten des Spiegeltaxameters

6 7 8 5 2 TARIF KASSE N/F S.T. ZUSCHLAG 0.50 EZA UHR DAT € /km FAHRPREIS 22.50 WEGSTRECKE km SFr 12 11 10 1 2 3 4

1 - 4 Bedientasten

5 Tarifanzeige

6 TAXI: Dachzeichen-Statusanzeige (wenn Taxi-Zeichen blinkt, ist die Dachzeichenbeleuchtung defekt)

N/F: Nacht- bzw. Feiertagstarif

S.T.: Sondertarif

Anzeige für Wartezeit

7	Zuschlagsanzeige	10	Fahrpreisanzeige
8	erweiterter Zuschlagsauswahlmodus	11	Wegstreckenanzeige ^a
9	Kilometerpreisanzeige ^a	12	Statusanzeige Kasse

a. nur für Wegstreckenzählerfunktion

Bedienen - Fahrbetrieb

Bedienen - Fahrbetrieb

Taxameter einschalten

▶ Drücken Sie in FREI die Taste ①.
▶ Falls programmiert, kann auch Taste ② verwendet werden (2,5 Sekunden).

F TARF 1

TARF FAHRPREIS 2.10 €

Fahrernummer eingeben bzw. Schicht anmelden (▶ Seite 16) oder im Cey-System-Betriebsmodus Fahrer-Cey stecken (▶ Seite 20)

Zum nächsten Tarif weiterschalten

▶ Drücken Sie die Taste ① erneut. Falls programmiert, kann auch Taste ④ verwendet werden.

1 TARIF FAHRPREIS 2.10 c

2 TARIF FAHRPREIB 2.10 c

Bedienen - Zuschläge

Zum vorhergehenden Tarif zurückschalten

Drücken Sie die Taste ② (falls programmiert). Falls programmiert, kann auch Taste ④ verwendet werden.

2 TARIF FAHRPREIS 2.10 c.

1 TARIF FAHRPREIS 2.10.

Bedienen - Zuschläge

Zuschläge eingeben (falls programmiert)

Drücken Sie die Taste ③ (Zuschlag 1) oder die Taste ④ (Zuschlag 2) so oft, bis der gewünschte Betrag angezeigt wird.

2 TARP FAHRPREIS 2.10 €

ZUSCHLAG 2 050 TARIF FAHRPREIS 2.10 €

Zuschläge löschen (falls programmiert)

- Durch Drücken der Taste ④ wird je ein Zuschlag abgezogen. - Durch Drücken der Taste ④ und ③ werden alle Zuschläge gelöscht.

ZUSCHLAG 2 050 TARIF FAHR PREIS 2.10 °C

2 TARIF FAHRPREIS 2.10,

Falls programmiert, können Zuschläge auch automatisch (vom Taxameter gesteuert) verrechnet werden.

gilt nicht für D A CH

Bedienen - KASSE

Bedienen - KASSE

Taxameter nach KASSE schalten

Drücken Sie in der höchsten Tarifstufe die Taste ①.

Info: Falls programmiert, können Sie auch aus jeder Tarifstufe mit Taste ④ nach KASSE schalten.

ZUSCHLAG 2 050 TARIF FAHRPREIS 14.50 € ①

ZUSCHLAG C 050 TARIF HAARER FAHRPRE18 14.50 €

Falls programmiert, kann mit der Taste ② von KASSE zum vorhergehenden Tarif geschaltet werden.

Zuschläge summieren

▶ Drücken Sie in KASSE die Taste ④.

Die Summe von Fahrpreis und Zuschlag wird für 5 sec. angezeigt. (Zeitdauer im Tarif programmiert)

ZUSCHLAG C 050 TARIF FAHRPREIS KASIK 14.50.

ZUSCHLAG C TARIF RASSIC FAHRPREIS 15.00.

Bedienen - KASSE

Umschaltung Nationalwährung - €

▶ Falls programmiert, kann man im KASSE-Summenpreis- oder im Letztfahrpreis-Anzeigemodus durch Drücken der Taste ③ der Fahrpreis zwischen Nationalwährung und Euro umschalten.

ZUSCHLAG TARIF KATSCH FAHRPREIS 15.00 8Fr 3

ZUSCHLAG TARF K4582 FAHRPREIS 9.66 €

Diese Funktion ist nur möglich, wenn kein Euro-Tarif programmiert ist bzw. während der Zweiwährungsphase (Rückrechnung von Euro auf die Nationalwährung), bspw. CH.

Bedienen FREI

Bedienen FREI

Taxameter nach FREI schalten

Drücken Sie in KASSE die Taste ① solange bis der Taxameter nach FREI wechselt oder die Anzeige zu blinken beginnt.

Die Anzeige blinkt, wenn der Taxameter weniger als 10 Sekunden in KASSE war (Zeitdauer ist im Tarif programmiert, wenn die Dauer auf 0 gesetzt wird, blinkt die Anzeige nicht).

Letzten Fahrpreis anzeigen

▶ Drücken Sie in FREI die Taste ③.

Fahrpreis und Zuschläge der letzten Fahrt werden für 5 Sekunden angezeigt.

Währungsumrechnung ▷ Seite 8

ZUSCHLAG C 050 TARE MASC FAHRPREIS 14.50.

Leuchtet das Feld N/F auf, gilt ein Nacht- bzw. Feiertagstarif.

Bedienen FREI

Dachzeichen ein- und ausschalten

Drücken Sie in FREI die Taste ④ bis die Statusanzeige

Dachzeichen erlischt oder wieder aufleuchtet. ^a

Somit können Sie bei Kundenanfahrt das Dachzeichen ausschalten. Bei der nächsten Freischaltung wird das Dachzeichen wieder automatisch eingeschaltet.

a. Statusanzeige nur bei Mercedes Benz BR 203, 211, 220, 221, 245, 639.

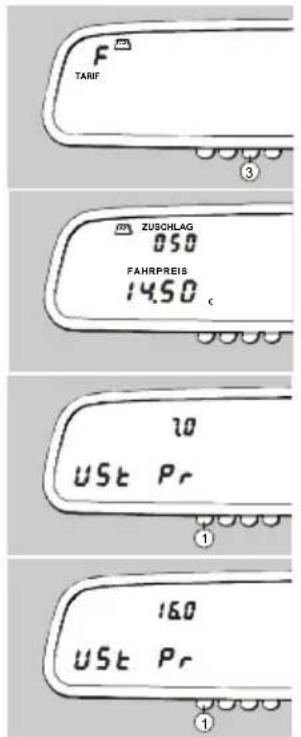

Drücken Sie in FREI die Taste ③ solange, bis der Drukker zu drucken beginnt. Der Ausdruck kann mit Taste ④ gestoppt werden.

Fahrpreis und Zuschläge der letzten Fahrt werden angezeigt. Falls programmiert, wechselt die Anzeige automatisch vom Fahrpreis zur Mehrwertsteuer-Prozentanzeige.

Die Prozentanzeige blinkt, während der TPD-01 druckt. Mit der Taste ① kann zwischen den programmierten Werten (MwSt.-Satz 1 und 2) umgeschaltet werden. Falls freigegeben, kann auch zum Wert 0% gewechselt werden.

Auf der Quittung wird derjenige MwSt-Satz ausgedruckt, der im Zuschlagsfeld angezeigt wird.

F TARIF 3 ZUSCHLAG 050 FAHRPREIS 1450 c 10 USt Pr 1 160 USt Pr 1

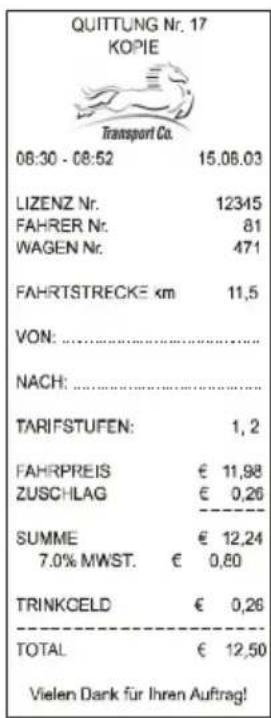

QUITTUNG Nr. 17 KOPIE Transport Co. 08:30 - 08:52 15.08.03 LIZENZ Nr. 12345 FAHRER Nr. 81 WAGEN Nr. 471 FAHRTSTRECKE km 11,5 VON: ...... NACH: ...... TARIFSTUFEN: 1,2 FAHRPREIS € 11,98 ZUSCHLAG € 0,26 SUMME € 12,24 7.0% MWST. € 0,60 TRINKCELD € 0,26 TOTAL € 12,50 Vielen Dark für Ihren Auftrag!

Bedienen - Pauschalfahrt

Bedienen - Pauschalfahrt

Pauschalfahrt (falls programmiert)

Drücken Sie in FREI gleichzeitig die Tasten ② und ④. Die erste Ziffer blinkt.

Pauschalpreis eingeben

Drücken Sie die Taste ① um den Wert der blinkenden Ziffer zu erhöhen.
Drücken Sie die Taste ② um zur nächsten Ziffer zu gelangen.
Drücken Sie die Taste ④ um den Preis zu bestätigen. Innerhalb von 20 Sekunden können Sie den Pauschalpreis noch korrigieren:
Drücken Sie die Taste ② um zur Pauschalpreiseingabe zurückzukehren.

PRUP FAHRPREIS 30.00.

Während der Fahrt wird die Laufschrift „Pauschalfahrt“ im Fahrpreisfeld angezeigt (nur für D und A).

Bedienen - Pauschalfahrt

Taxameter nach KASSE schalten

Drücken Sie die Taste ① um nach KASSE zu schalten.

PRUP FAHRPREIS 30.00 €

C PRUP TARF FAHRPREIS 30.00.

Taxameter nach FREI schalten

Drücken Sie die Taste ① solange bis der Taxameter nach FREI wechselt.

C RAUP TARP FAHRPREIS HAAGC 30.00.

F TARF

Bedienen - Kontrollzähler

Bedienen - Kontrollzähler

Die 15 Schicht-Kontrollzähler des Taxameters (F01 - F15) enthalten die aktuellen Werte der laufenden Schicht und werden beim Schichtende automatisch rückgesetzt.

Ablesen der Schicht-Kontrollzähler

Drücken Sie in FREI die Taste ② - die aktuelle Schichtnummer wird angezeigt.
Drücken Sie die Taste ④ - der erste Schicht-Kontrollzähler (Total-km) wird angezeigt.

Weiterschalten der Kontrollzähler

Drücken Sie die Taste ④ um zum nächsten Kontrollzähler zu schalten.

Zurückschalten der Kontrollzähler

Drücken sie die Taste ③ um zum vorhergehenden Kontrollzähler zu schalten.

Bedienen - Kontrollzähler

Übersicht der Schicht- und Absolut-Kontrollzähler

Zähler Funktion Zähler Funktion
A01/F01	Total-Kilometer	A09/F09	4. Tarifstufen-Kilometer
A02/F02	Besetzt-km	A10/F10	5. Tarifstufen-Kilometer
A03/F03	Grundpreise [Anzahl oder Geldbetrag]	A11/F11	Wartezeit-Fortschaltungen
A04/F04	Zuschläge [Anzahl oder Geldbetrag]	A12/F12	Gesamteinnahmen
A05/F05	Fortschaltbeträge [Geldbetrag]	A13/F13	Sonderfahrt km
A06/F06	1. Tarifstufen-Kilometer	A14/F14	Kreditumsatz
A07/F07	2. Tarifstufen-Kilometer	A15/F15	Kredittrinkgeld
A08/F08	3. Tarifstufen-Kilometer

Gesperrte Kontrollzähler und Kontrollzähler mit Wert 0 erscheinen beim Ablesen nicht. Falls programmiert, werden nach oder anstelle der Schicht-Kontrollzähler die Absolut-Kontrollzähler angezeigt. Sie können das Lesen der Kontrollzähler jederzeit abbrechen ( Seite 29).

Schicht beginnen

Schicht beginnen

Wenn der Taxameter in FREI ist, melden Sie zuerst die laufende Schicht ab ( Seite 17 oder Seite 21).

Der Taxameter befindet sich im Zwischenschicht-Modus.

Drücken Sie die Taste ① um in den Fahrernummer-Eingabemodus zu gelangen.

For 000000 ①

Eingeben der Fahrernummer

Drücken Sie die Taste ① um den Wert der blinkenden Ziffer zu erhöhen.
Drücken Sie die Taste ② um zur nächsten Ziffer zu gelangen.
Drücken Sie die Taste ④ um die Eingabe zu bestätigen.

For 000081 ① ②

For 000081

Schicht beenden

Schicht anmelden

Drücken und halten Sie die Taste ②.
▶ Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI. Das Dachzeichen wird automatisch eingeschaltet.

For 000081

i Automatischer Schichtbeginn: Wenn Sie im Zwischenschicht-Modus 20 sec. lang keine Taste drücken, wird (falls programmiert) automatisch eine Schicht mit der angezeigten Fahrernummer angemeldet.

Schicht beenden

Drücken und halten Sie in FREI die Taste ②.
▶ Drücken Sie zusätzlich die Taste ③.

Solange die Taste ② gehalten wird, wird die aktuelle Schichtnummer angezeigt.

Danach befindet sich der Taxameter wieder im Zwischenschicht-Modus und die Schicht-Kontrollzähler sind auf 0 gesetzt.

Falls ein Drucker vorhanden ist, druckt der Taxameter nun automatisch die Schichtabrechnung.

Ausdruckparameter des Schichtzettels einstellen: ▷ Bedienungsanleitung Unternehmer.

Schichtzettel nachträglich drucken

Falls seit dem letzten Schichtende noch nicht mehr als 4 Minuten vergangen sind, können Sie den zuletzt (automatisch) gedruckten Schichtzettel noch einmal ausdrucken.

Drücken Sie dazu die Taste ③ im Zwischenschicht-Modus bis der Ausdruck beginnt.

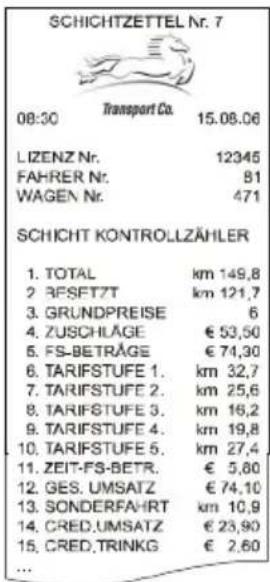

SCHICHTZETTEL Nr. 7 Transport Co. 08:30 15.08.06 LIZENZ Nr. 12345 FAHRER Nr. 81 WAGEN Nr. 471 SCHICHT KONTROLLZÄHLER 1. TOTAL km 149,8 2 BESFT7T km 121,7 3. GRUNDPREISE 6 4. ZUSCHLÄGE € 53,50 5. FS-BETRÄGE € 74,30 6. TARIFSTUFE 1. km 32,7 7. TARIFSTUFE 2. km 25,6 8. TARIFSTUFE 3. km 16,2 9. TARIFSTUFE 4. km 19,8 10. TARIFSTUFE 5. km 27,4 11. ZEIT-FS-BETR. € 5,80 12. GES. UMSATZ € 74,10 13. SONDERFAHRT km 10,9 14. CRED. UMSATZ € 23,90 15. CRED. TRINKG € 2,60 ...

Standard-Schichtzettel

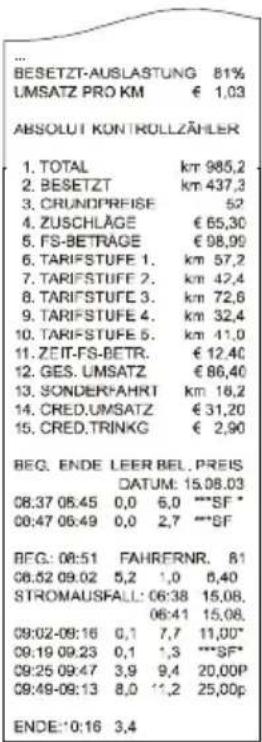

BESETZT-AUSLASTUNG 81% LMSATZ PRO KM € 1,03 ABSOLUT KONTROLLZÄHLER 1. TOTAL km 985,2 2. BESETZT km 437,3 3. CRUNDIPREISE 52 4. ZUSCHLÄGE € 65,30 5. FS-BETRÄGE € 98,99 6. TARIFSTUFE 1. km 57,2 7. TARIFSTUFE 2. km 42,4 8. TARIFSTUFE 3. km 72,6 9. TARIFSTUFE 4. km 32,4 10. TARIFSTUFE 5. km 41,0 11. ZEIT-FS-BETR. € 12,40 12. GES. UMSATZ € 86,40 13. SONDER-FAHRT km 16,2 14. CRED.UMSATZ € 31,20 15. CRED.TRINKG € 2,90 BEG. ENDE LEER BEL. PREIS DATUM: 15.08.03 08:37 08:45 0,0 6,0 ***SF * 08:47 08:49 0,0 2,7 ***SF * BEG.: 08:51 FAHRERNR. 81 08:52 09:02 5,2 1,0 6,40 STROMAUSFALL: 06:38 15.08. 06:41 15.08. 09:02-09:16 0,1 7,7 11,00* 09:19 09:23 0,1 1,3 ***SF* 09:25 09:47 3,9 9,4 20,00P 09:49-09:13 8,0 11,2 25,00p ENDE:*0:16 3,4

erweiterter Ausdruck

Elektronisches Quittungsjournal

Elektronisches Quittungsjournal (ELJ)

Falls vom Unternehmer freigegeben, wird nach dem Schichtzettel automatisch das Quittungsjournal gedruckt.

ELU Pr Int

Alle Quittungen, die seit dem letzten Quittungsjournal gedruckt wurden, werden in Kopie aneinander gereiht ausgedruckt.

Falls während des Ausdrucks das Papier zu Ende geht, mit Taste ④ abgebrochen wird oder ein Druckerfehler auftritt, wird der automatische Ausdruck beendet.

Der Ausdruck kann dann kurz vor der Stelle, an der abgebrochen wurde, durch langes Drücken der Taste ③ im Zwischenschicht-Modus, fortgesetzt werden.

Um Überlängen beim Ausdruck des Quittungsjournals zu vermeiden, empfiehlt es sich täglich eine Schichtabmeldung durchzuführen. (Durchschnittlich können auf einer Papierrolle ca. 50 Quittungen ausgedruckt werden.)

Schicht beginnen mit Cey-System

Schicht beginnen mit Cey-System

▶ Halten Sie im Zwischenschicht-Modus (Inp Cey) den Fahrer-Cey auf den Cey-Contact.

Der Taxameter zeigt den belegten Speicher des Ceys in Prozent an.

Ziehen Sie den Fahrer-Cey wieder ab.

Der Taxameter zeigt Ihre Fahrer-Nummer an.

Falls Sie in den nächsten 10 Sekunden keine Taste drücken, wechselt der Taxameter wieder zu „InP CEY“!

Drücken und halten Sie die Taste ②.

Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI. Das Dachzeichen wird automatisch eingeschaltet.

InP CEY

* Wenn die Anzahl der Schichten am Fahrer-Cey begrenzt ist, muss der Cey ein zweites Mal kontaktiert werden um die Anzahl der begonnenen Schichten zu aktualisieren.

Schicht beenden mit Cey-System

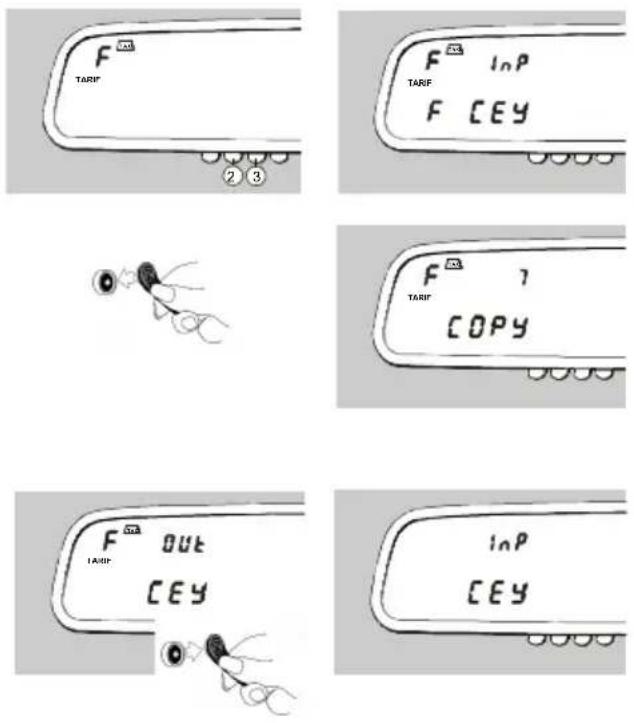

Schicht beenden mit Cey-System

Drücken und halten Sie in FREI die Taste ②.
▶ Drücken Sie zusätzlich die Taste ③.

Solange die Taste ② gehalten wird, wird die aktuelle Schichtnummer angezeigt.

▶ Halten Sie Ihren Fahrer-Cey auf den Cey-Contact.

Der Taxameter kopiert nun die Daten der Schicht auf den Fahrer-Cey (Anzeige zeigt Schichtnummer).

Bei einem fehlerfreien Schichtende ertönt ein kurzer Signalton. Bei einem Schichtende-Fehler ertönt ein Signalton und eine Nachricht wird angezeigt bis der Fehler behoben ist.

Ziehen Sie den Fahrer-Cey wieder ab.

Die Schicht-Kontrollzähler sind auf 0 gesetzt, die Schicht ist beendet. Der Taxameter befindet sich im Zwischenschicht-Modus.

Zwischenschicht-Modus

Falls ein Drucker vorhanden ist, druckt der Taxameter nun automatisch die Schichtabrechnung (falls programmiert).

Zwischenschicht-Modus

Schichtzettel manuell ausdrucken oder Ausdruck wiederholen

Falls kein automatischer Ausdruck eingestellt ist und seit dem letzten Schichtende noch nicht mehr als 4 Minuten vergangen sind, können Sie diesen Ausdruck manuell starten oder den zuletzt (automatisch) gedruckten Schichtzettel noch einmal ausdrucken.

Drücken Sie dazu die Taste ③ im Zwischenschicht-Modus bis der Ausdruck beginnt.

SCHICHTZETTEL Nr. /
Transport Co.
08:30	15.08.06
LIZENZ Nr.	12345
FAHRER Nr.	81
WAGEN Nr.	471
SCHICHT KONTROLLZÄHLER
1. TOTAL	km 149,8
2. BESETZT	km 121,7
3. GRUNDPREISE	6
4. ZUSCHLÄGE	€ 53,50
5. FS-BETRÄGE	€ 74,30
6. TARIFSTUFE 1.	km 32,7
7. TARIFSTUFE 2.	km 25,6
8. TARIFSTUFE 3.	km 16,2
9. TARIFSTUFE 4.	km 19,8
10. TARIFSTUFE 5.	km 27,4
11. ZEIT-FS-BETR.	€ 5,80
12. GES. UMSATZ	€ 74,10
13. SONDERFAHRT	km 10,9
14. CRED. UMSATZ	€ 23,90
15. CRED.TRINKO	€ 2,60
...

Standard-Schichtzettel

BESETZT-AUSLASTUNG 81% UMSATZ PRO KM € 1,03
ABSOLUT KONTROLLZÄHLER
1. TOTAL km 985,2
2. BESETZT km 437,3
3. GRUNDPREISE 52
4. ZUSCHILAGE € 65,30
5. FS-BETRäge € 98,99
6. TARIFSTUFE 1. km 57,2
7. TARIFSTUFE 2. km 42,4
8. TARIFSTUFE 3. km 72,6
9. TARIFSTUFE 4. km 32,4
10. TARIFSTUFE 5. km 41,0
11. ZEIT-FS-BETR. € 12,40
12. GES. UMSATZ € 86,40
13. SONDERFAHRT km 18,2
14. CRED. UMSATZ € 31,20
15. CRED. TRINKG € 2,90
BEG. ENDE LEER BEL. PREIS CATUM: 15.08.03
08:37 08:45 0,0 6,0 ***SF *
08:47 08:49 0,0 2,7 ***SF
BEG.: 08:51 FAHRERNR. 81
08:52 09:02 5,2 1,0 6,40
STROMAUSFALL: 06:38 15.06.
	06:41 15.08.
09:02-09:10 0,1 7,7 11,00*
09:19 09:23 0,1 1,3 ***SF*
09:25 09:47 3,9 9,4 20,00P
09:49-09:13 8,0 11,2 25,00p
ENDE:10:16 3,4

erweiterter Ausdruck

Zwischenschicht-Modus

Privat-Fahrt

Falls Sie bei abgemeldeter Schicht fahren, ertönt ein kurzer Warnton. Während der Fahrt erscheint auf der Anzeige das Wort PrIVAt und weist auf die private Fahrt hin.

Pr IURE

Datum und Uhrzeit

Datum und Uhrzeit

Uhrzeit ablesen

Drücken Sie in FREI oder im Zwischenschicht-Modus die Taste ④.

Blinkt neben der angezeigten Uhrzeit ein roter Querbalken, so ist ein Zeitzeichenempfänger DCF-SPT-77 angeschlossen und Sie können die Uhrzeit nicht manuell korrigieren!

Uhrzeit korrigieren

Sie können die Uhrzeit 1x pro Woche korrigieren (Minuten auf 0 stellen):

• Zu jeder vollen Stunde (Ausnahme: 0:00 Uhr)
• max. +/- 2 min.
  ▶ Drücken und halten Sie die Taste ②.
  Drücken Sie zusätzlich zur vollen Stunde (Radiogong) die Taste ③.

F TARF 4

Uhr - 10.52

Uhr 10.58

Uhr 1:00

Datum und Uhrzeit

Tag, Monat und Jahr ablesen

Drücken Sie bei angezeigter Uhrzeit die Taste ④.

Der aktuelle Tag und Monat wird angezeigt.

▶ Drücken Sie die Taste ④ erneut.

Das aktuelle Jahr wird angezeigt.

Drücken Sie nochmals die Taste ④ um nach FREI zu wechseln.

Uhr 1:00

DATE 28.06

Jahr 2006

F TARP

Display-Helligkeit einstellen

Display-Helligkeit einstellen

Für Mercedes Benz Baureihe 203, 211, 221, 245, 639, Code 450/965:

nicht mehr möglich ab ÄJ 2004

Sie können die Display-Helligkeit der Spiegeltaxameter-Anzeige mitregeln:

• nur bei eingeschaltetem Licht
• im Uhrzeit-Anzeigemodus
  Regeln Sie mittels Helligkeitsregler des Kombi-Instruments (58d-Regler) die Leuchtkraft der SPT-Anzeige.

Der Wert des 58d-Reglers wird nur 1x pro Sekunde übertragen - daher bitte nur langsam verstellen!

Für alle anderen Fahrzeuge: ▷ Bedienungsanleitung Unternehmer.

Manueller OFF-Modus

Manueller OFF-Modus

Taxameter manuell ausschalten (falls programmiert)

Drücken und halten Sie in FREI oder im Zwischenschicht-Modus die Taste ④.

Die aktuelle Uhrzeit wird angezeigt.

Drücken Sie zusätzlich die Taste ③.

Es ertönt ein Signalton und der Taxameter sowie das Dachzeichen werden abgeschaltet.

F TARIP 3 4

F TARE Node OFF

Beim Einschalten der Zündung ertönt ein Signalton und in der Anzeige erscheint für 2 Sekunden „MODE-OFF“ als Hinweis. Bei Mercedes-Benz Baureihe 203, 211, 221, 245, 639 nach dem Ausschalten der Zentralverriegelung.

Taxameter manuell einschalten

▶ Drücken Sie die Taste ①.

Der Taxameter befindet sich in FREI oder im Zwischenschicht-Modus.

Automatischer OFF-Modus

Automatischer OFF-Modus

(Stromsparmodus - < 0,4 mA)

▶ Schalten Sie in FREI oder im Zwischenschicht-Modus
• die Zündung aus
• die Zentralverriegelung ein (nur bei Mercedes-Benz Baureihe 203, 211, 221, 245, 639)

Der Taxameter wechselt sofort oder nach Ablauf einer Verzögerungszeit (programmierbar im Unternehmer Modus: 1-255

Minuten, Standardeinstellung: 30 Minuten) automatisch in den OFF-Modus.

Automatisch einschalten

▶ Schalten Sie
• die Zündung ein
• die Zentralverriegelung aus (nur bei Mercedes-Benz Baureihe 203, 211, 221, 245, 639)

Der Taxameter ist automatisch wieder betriebsbereit und in FREI oder im Zwischenschicht-Modus.

F Node IAND OFF

F TARIF

Allgemeine Hinweise

Allgemeine Hinweise

Jederzeit zurück nach FREI

Sie können das Ablesen von Uhrzeit und Datum, der Kontrollzähler oder den Test-Modus jederzeit abbrechen:

▶ Drücken und halten Sie die Taste ④.
▶ Drücken Sie zusätzlich die Taste ③.

Der Taxameter wechselt nach FREI.

F06 42.7 km ③ ④

F TARIF

Nach 20 sec. automatisch nach FREI:

Wenn Sie beim Ablesen von Uhrzeit und Datum oder der Kontrollzähler 20 sec. lang keine Taste drücken, schaltet der Taxameter automatisch nach FREI.

Spannungsunterbrechung (nach 15 sec. nach FREI):

Wenn die Versorgungsspannung des Taxameters in BESETZT oder in KASSE länger als 15 sec. unterbrochen wurde, blinkt bei erneuter Inbetriebnahme die Anzeige des SPT für etwa 10 sec. ^a Danach wechselt der Taxameter automatisch nach FREI.

a. Zeitdauer ist im Tarif programmierbar, wenn die Dauer auf 0 gesetzt wird, blinkt die Anzeige nicht.

Fehler- und Warnmeldungen

Fehler- und Warnmeldungen

Tarif ist abgelaufen, neuen Tarif laden

erscheint bei einer automatischen Tarifumstellung:

Der jetzige Tarif ist nicht mehr gültig, da das Aktivierungsdatum des hinterlegten, zukünftigen Tarifs erreicht wurde.

▶ Beenden Sie die laufende Schicht mit den Tasten ② und ③ (▷ Seite 17 bzw. Seite 21)

Im Zwischenschicht-Modus wird automatisch der neue Tarif geladen

▶ Beginnen Sie wieder eine neue Schicht.

FULL FSP

Fahrtenspeicher nahezu voll

Löschen Sie die Warnmeldung mit der Taste ④.
▶ Beenden Sie die laufende Schicht um keine Schichtdaten zu verlieren.
Bei Cey-System: werten Sie die Schichtdaten am PC aus.

Fehler- und Warnmeldungen

ELU FULL

Elektronisches Quittungsjournal ist voll

Die Quittungen werden ab sofort doppelt ausgedruckt.

▶ Beenden Sie die laufende Schicht um das Quittungsjournal auszudrucken und zu löschen.
Bei Cey-System: Werten Sie die Schichtdaten am PC aus.

Err no.Eld

Can Lamp Driver nicht mehr erkannt

Drücken und halten Sie die Taste ④ und drücken Sie zusätzlich die Taste ③, während die Fehlermeldung angezeigt wird.
Die Fehlermeldung wird gelöscht.

nahe dem Laufzeit-Ende

Der Unternehmer oder der HALE-Kundendienst hat die Laufzeit des Taxameters begrenzt: in spätestens 14 Tagen wird der Taxameter gesperrt.

Fehlermeldungen - Cey-System

FU-End

Laufzeit-Ende

Der Unternehmer oder der HALE-Kundendienst hat die Laufzeit des Taxameters begrenzt: der Taxameter ist gesperrt.

Fehlermeldungen - Cey-System

Der eingesteckte Fahrer-Cey enthält keinen freien Speicherplatz und kann daher keine neuen Daten mehr speichern.

▶ Fahrer-Cey abrechnen und löschen.

Fehlermeldungen - Cey-System

REPEAT

Cey Kontaktierungsfehler

▶ Cey nochmals auf den Cey-Contact halten.

Err CEY

Cey Fehler

Nach 'Err' wird die Fehlernummer angezeigt, mit folgender Bedeutung:

• Err 2: Es ist kein HALE-Cey im Cey-Contact, bzw. der Cey wurde zu früh abgezogen.
• Err 7: Die Verwendung des eingesteckten Cey-Typs ist momentan nicht möglich.

Out CEY

Falsches Datenformat oder Ende der Datenübertragung

▶ Halten Sie den richtigen Cey in den Cey-Contact oder
HALE-Cey nach Ende der Datenübertragung vom Cey-Contact entfernen.

Fehlermeldungen Drucker

Fehlermeldungen Drucker

no PAPER

Druckerpapier aus

Legen Sie neues Papier ein und starten Sie einen neuen Druckversuch.

no Prn

Kein Drucker

Überprüfen Sie das Zuleitungs- und das Datenkabel des Druckers.

chn busy

Kanal belegt (channel busy)

Am HALE CAN herrscht Betrieb.

Warten Sie einige Zeit oder brechen Sie den Druckversuch mit Taste ④ ab.

Fehlermeldungen Quittungsjournal

▶ Schließen Sie einen passenden Drucker an.

Fehlermeldungen Quittungsjournal

ELU Err

Elektronisches Quittungsjournal fehlerhaft

Das Quittungsjournal ist fehlerhaft und kann nicht ausgedruckt werden. Das Quittungsjournal wird gelöscht.

Daten einer Quittung fehlerhaft

Diese Quittung kann nicht gedruckt werden.

Wegstreckenzähler WSZ-05

Spiegel taxameter SPT-01

Spiegel wegstreckenzähler SPW-01

Abrechnungssoftware Cab Assistant Cey-System

Kartenterminal CT-01

Thermopapierdrucker TPD-01

Dachzeichen

www.dachzeichen.de

Sitzsensor en

www.hale.at

www taxameter de
