BEDIENUNGSANLEITUNG CR2 Ditalio

Uhrenradio mit DAB+ Digitalradio und UKW-Empfang

Inhalt

Sicherheitshinweise 3

Entsorgungshinweise 4

Ihr Digitalradio / Bedienelemente 5 Einrichtung 6

1. Grundfunktionen 7
2. ALARM-Funktion 8
3. Suchlauf 11
4. Sleep-Timer (Zeitbegrenzung bis zum Ausschalten) 12
5. Favoriten-Speicher (Preset) 12
6. Information 13
7. Dimmer-Funktion 13
8. Erweiterte Einstellungen 13
9. UKW (FM) Radio-Betrieb 17
10. Fehlerbehebung und Fehlermeldungen 19

Technische Daten 20

Content

Vielen Dank für den Kauf dieses Digitalradios! Lesen Sie bitte alle Sicherheits-hinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

• Das Gerät darf nur über das Steckernetzteil an eine Netzspannung von 230V\~, 50 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Wenn das Steckernetzteil des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
• Steckernetzteil nicht mit nassen Händen anfassen, es besteht die Gefahr eines elektrischen Schlages!
• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
• Nehmen Sie das Gerät nicht in der Nähe von Badewannen etc. oder spritzendem Wasser in Betrieb.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort das Steckernetzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.

- Versuchen Sie niemals ein defektes Gerät selbst zu reparieren.

Öffnen sie nicht das Gehäuse! Andernfalls besteht die Gefahr eines elektrischen Schlags!

• Fremdkörper dürfen nicht in das Innere des Gerätes gesteckt werden.
• Das Gerät bleibt auch in ausgeschaltetem Zustand (Standby) mit dem Stromnetz verbunden. Ziehen Sie das Steckernetzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen.

- Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen berühren. Die Folge können Kurzschlüsse sein.

- Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

- Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

- Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf.

• Das Gerät darf nicht durch Gardinen, Decken o.ä. verdeckt werden.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlung und Orte mit außergewöhnlich viel Staub.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen. Es besteht Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Entsorgungshinweise

Entsorgung der Verpackung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wieder verwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.

Entsorgung des Gerätes

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol 📄 auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Dieses Produkt entspricht

• der Niederspannungsrichtlinie (2006/95/EC),
• der EMV-Richtlinie (2004/108/EC) und der
• CE-Kennzeichenrichtlinie.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen

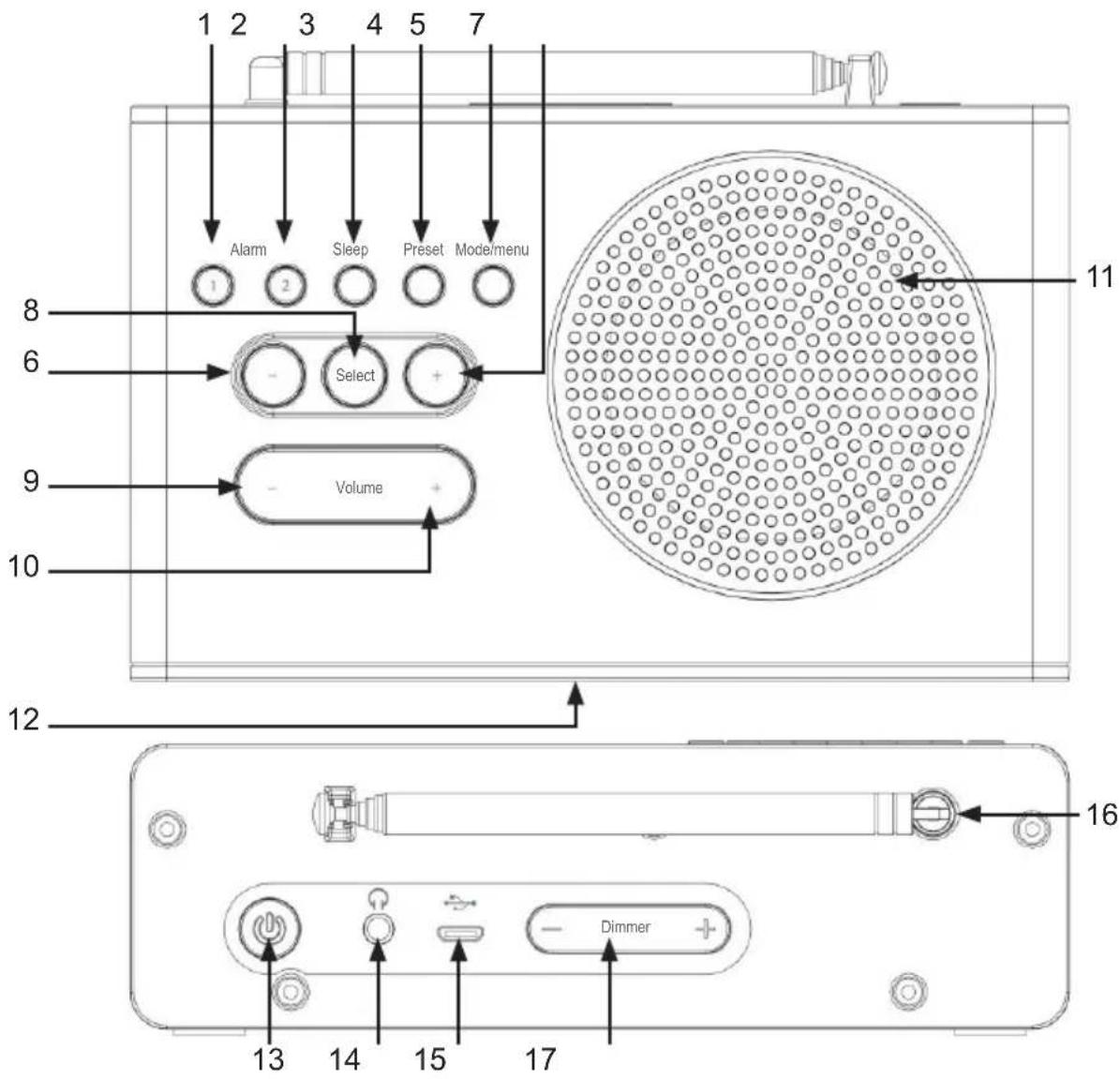

1 2 3 4 5 7 Alarm Sleep Preset Mode/menu 1 Select Volume 8 6 9 10 11 12 13 14 15 17 Dimmer

Bedienelemente und Funktionen

1 Alarm 1 Taste
2 Alarm 2 Taste
3 Sleep Taste
4 Senderliste
5 Mode/Menü-Taste
6 Sender ab
7 Sender auf
8 Auswahl
9 Lautstärke ab
10 Lautstärke auf

11 Lautsprecher
12 LCD Anzeige
13 An/Aus
14 3.5mm Kopfhörerbuchse
15 Micro USB Anschluss
16 Antenne
17 LCD Dimmer -Taste

Lieferumfang:

1. DAB+/UKW Digital Radio
2. USB-Steckernetzteil
3. USB Stromkabel (keine Datenübertragungsfunktion)
4. Bedienungsanleitung

Einrichtung

Vier Schritte um Ihr Radio einzurichten:

Drücken Sie "Power" auf der Rückseite, um Ihr Radio einzuschalten.

Für DAB

1. Drücken Sie die "Mode/Menu" Taste um DAB auszuwählen.
2. Bei der Erstinstallation fängt Ihr Radio automatisch mit dem Sendersuchlauf an.
3. Drücken Sie die “-“ oder “+” Taste, um bestimmte Radiosender zu finden und drücken Sie zur Bestätigung “Select”.
4. Regulieren Sie die Lautstärke mit der "- Volume +" Taste.

Für UKW (FM)

1. Drücken Sie die "Mode/Menu" Taste, um UKW (FM) auszuwählen.
2. Für die Sendersuche drücken und halten Sie die “-” oder “+” Taste, um Auf- oder Abwärts zu suchen.
3. Für die manuelle Suche drücken Sie kurz hintereinander die “-“ oder “+” Taste bis zu der Frequenz des gewünschten Senders.

Beachten Sie: Im UKW-Betrieb können Sie auch Sender wählen, indem Sie die “−” oder “+” Tasten drücken, um UKW Frequenzen in 50kHz-Schritten zu ändern.

1. Regulieren Sie die Lautstärke mit der "- Volume +" Taste.

Beachten Sie: während des Sendersuchlaufs wird die Lautstärke automatisch stumm geschaltet.

1. Grundfunktionen

1.1 Standby Betrieb

Schließen Sie den USB Adapter an den USB Anschlusses Ihres Radios an. Das Radio wird dann in den Standby Betrieb wechseln.

1.2 Wechsel zwischen Standby, DAB und UKW Betrieb

Drücken Sie die "Power" Taste, um das Radio einzuschalten. Es wird in den Radiobetrieb wechseln.

Drücken Sie die "Mode/Menu" Taste wahlweise, um zwischen DAB oder UKW Betrieb zu wechseln.

Drücken Sie die "Power" Taste einmalig, um in den Standby-Betrieb zu schalten.

1.3 Uhr einstellen

Während das Radio einschaltet (oder nach Aufrufen der Werkseinstellung), zeigt die Uhr "00:00" an. Normalerweise synchronisiert sich die Uhrzeit automatisch durch das DAB Signal der Radiosender.

Um die Uhrzeit manuell einzustellen (geht nur, wenn sich die Uhr nicht automatisch synchronisiert hat), drücken Sie "Alarm"1" oder "Alarm 2", das Display wird "NO CLOCK" anzeigen. Dann wechselt die Anzeige, um die Uhrzeit einzustellen. Um Zeit und Datum einzustellen, gehen Sie wie folgt vor:

a) Das Display wird "00:00" anzeigen und die „Stunden" blinken. Drücken Sie "-" oder "+" um die Stunden einzustellen. Drücken Sie "Select", um zu bestätigen.
b) Die "Minuten" blinken. Drücken Sie "-" oder "+" um die Minuten einzustellen. Drücken Sie "Select", um zu bestätigen.
c) Das Display zeigt "1--1--13" und der "Tag" blinkt. Drücken Sie "-" oder "+" um den Tag einzustellen. Drücken Sie "Select", um zu bestätigen.
d) Der "Monat" blinkt. Drücken sie "- " oder "+", um den Monat einzustellen. Drücken Sie "Select", um zu bestätigen.
e) Das "Jahr" blinkt. Drücken Sie "- " oder "+", um das Jahr einzustellen. Drücken Sie "Select", um zu bestätigen.
f) Das Display zeigt nun "ALRM CHG". Drücken Sie "Alarm1", um die Alarm1-Funktion ein- oder auszuschalten. Das Alarm1-Zeichen wird angezeigt, wenn Alarm1 aktiviert wurde. Nun können Sie “-“, “+” oder "Alarm1" drücken, um den Alarmzustand zu ändern.
g) Um Alarm 2 ein- oder auszuschalten, können Sie die Schritte aus f) anwenden.
h) Wenn die Einstellungen für den Alarm vorgenommen wurden, drücken Sie "Select", um zu bestätigen. Das Display wird "SAVED" anzeigen, um mitzuteilen, dass der neue Alarmstatus gesichert ist und dann in den Radiobetrieb

wechseln. Die Uhrzeit und der Alarm sind nun eingestellt..

i) Wenn Sie nicht "Select" drücken, um den Alarmstatus zu bestätigen, wird kurz die Anzeige "NOT SAVE" erscheinen. Die Zeiteinstellung sind nun vorgenommen, aber die Alarmestellungen sind noch auf vorheriger Einstellung.

1.4 DAB Radio-Betrieb

Im DAB-Betrieb wird DAB Digitalradio empfangen und Informationen über den Sender, das Programm und den Titel angezeigt, sofern vom jeweiligen Sender diese Informationen ausgestrahlt werden.

1.5 UKW (FM) Radio-Betrieb

Im UKW-Betrieb wird analoges Radio aus dem UKW-Rundfunk empfangen und das Radio zeigt RDS (radio data system) Informationen über den Sender und die Sendung an, sofern vom Sender ausgestrahlt. Im UKW-Betrieb zeigt das Display die Frequenz oder, wenn RDS ausgestrahlt wird, den Programmnamen und weitere „Radio Text“ Informationen an. Wenn keine Informationen verfügbar sind, wird nur die Frequenz und ‘No Radio Text’ angezeigt.

2. ALARM-Funktion

Es sind zwei Alarmfunktionen verfügbar. Sie können den Alarm im DAB- oder im UKW-Betrieb einstellen.

2.1 Alarm-Einstellung

a) Abhängig davon, ob Alarm 1 oder Alarm 2 eingestellt werden soll, drücken Sie „Alarm1“ oder „Alarm2“. Das Alarmzeichen wird blinken. Drücken Sie “Select”, um zu bestätigen.
b) Es wird die Alarmzeit angezeigt und die Stunden blinken. Drücken Sie “-“ oder “+, um die Stunde des Alarms einzustellen. Drücken Sie “Select”, um zu bestätigen.
c) Die Minuten blinken nun. Drücken Sie “-“ oder “+”, um die Minuten des Alarms einzustellen. Drücken Sie “Select”, um zu bestätigen.
d) AM/PM (ante meridiem/“vor Mittag” / post meridiem/„nach Mittag“) (nur wenn die Zeiteinstellung auf AM/PM und nicht auf 24-Stunden Zeit gestellt ist) wird blinken. Drücken Sie “-“ oder “+”, um AM oder PM für den Alarm einzustellen. Drücken Sie “Select”, um zu bestätigen.
e) Die Auswahl des Alarmtyps wird angezeigt. Drücken Sie “-“ oder “+”, um eine der folgenden Alarmtypen auszuwählen: “Buzzer” (Summer), “DAB”, “FM” und drücken Sie “Select”, um zu bestätigen.
f) Wenn Sie DAB als Alarmtyp auswählen, haben Sie die Möglichkeit den Alarm auf den letzten (LAST) oder den von Ihnen voreingestellten Standardsender (Preset, s. Punkt 5) auf Seite 12) zu legen.

g) "Last" bedeutet der letzte DAB Sender auf dem Sie sich befanden, bevor der Alarm eingestellt wurde.
h) Wenn Sie UKW als Alarmtyp auswählen, haben Sie die Möglichkeit den Alarm auf den letzten (LAST) oder den von Ihnen voreingestellten Standardsender (Preset, s. Punkt 5) auf Seite 12) zu legen.
i) "Last" bedeutet hier der letzte UKW Sender auf dem Sie sich befanden, bevor der Alarmeingestellt wurde.
j) Es wird nun die Wiederholung des Alarms angezeigt. Drücken Sie die “-“ oder “+” Taste, um eine der folgenden Alarmwiederholungen auszuwählen: “Daily” (täglich), “Once” (einmalig), “Weekends” (nur am Wochenende) und “Weekdays” (wochentags) und drücken Sie “Select”, um zu bestätigen.
k) Es wird die Lautstärke angezeigt. Drücken Sie “-“ oder “+”, um die Alarmlautstärke einzustellen. Drücken Sie “Select”, um zu bestätigen.
I) Es wird der Alarmstatus angezeigt. Drücken Sie “-“ oder “+”, um den Alarmstatus auszuwählen: On / Off (An/Aus). Drücken Sie “Select”, um zu bestätigen.
m) Nachdem alle Einstellungen abgeschlossen sind, wird "SAVED" im Display angezeigt und das Alarmzeichen erscheint.

Während des Vorgangs der Alarmeinstellung, können Sie die Alarmtaste einmalig drücken, um die Alarmeinstellung zu verlassen, ohne dass etwas gespeichert wird.

2.2 Alarm ein- oder ausschalten

Folgen Sie den unten aufgeführten Schritten, um den Alarm ein- oder auszuschalten.

a) Drücken Sie die "Alarm1" Taste, um Alarm1 einzuschalten. Das Alarm1 Zeichen blinkt. Das Display zeigt "ALARM 1". Drücken Sie die "-" oder "+" Taste, um den Alarmstatus auf AN oder AUS zu setzen (Wecker1-Symbol wird im Display angezeigt oder nicht). Drücken Sie „Select“ um die Alarmeinstellung zu speichern.
b) Drücken Sie die "Alarm2" Taste, um Alarm2 einzuschalten. Das Alarm2 Zeichen blinkt. Das Display zeigt "ALARM 1". Drücken Sie die "-" oder "+" Taste, um den Alarmstatus auf AN oder AUS zu setzen (Wecker2-Symbol wird im Display angezeigt oder nicht). Drücken Sie „Select“ um die Alarmeinstellung zu speichern.

2.3 Alarm

Fängt der Alarm an zu läuten, wird das Radio in den Standby-Modus gesetzt, wenn die Quelle des Alarmtons auf „Buzzer“ gestellt ist. Ist die Quelle des Alarmtons auf UKW (FM) oder DAB gestellt, wird das Radio automatisch in diesen Modus wechseln. Die Alarmlautstärke wird sich schrittweise auf die von Ihnen vorher festgelegte Alarmlautstärke erhöhen.

2.4 Alarm stoppen

Sie können den Alarm stoppen, indem Sie "Alarm 1", "Alarm 2" oder die "Sleep" Taste drücken. Das Display zeigt "ALARM OFF". Das Radio wird in den Standby-Modus gesetzt.

Sie können alternativ die Oberseite des Radios herunterdrücken, um die "Snooze"-Funktion (Schlummer-Funktion) des Radios zu aktivieren. Der Alarm wird vorläufig gestoppt, das Radio in Standby gesetzt und der Snooze-Modus eingeschaltet.

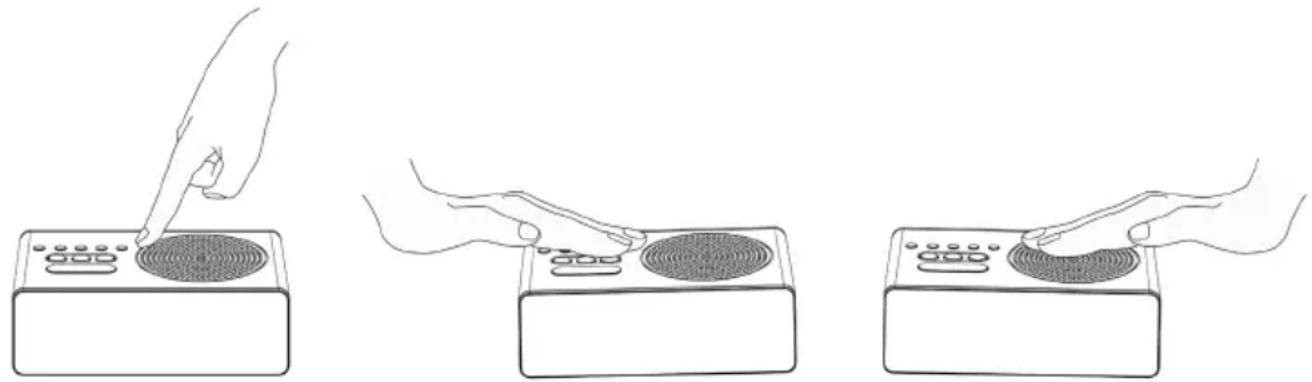

2.5 Snooze (Schlummer)-Funktion

Es sind 4 Sensoren an den Ecken des Radios angebracht. Wenn Sie Druck (benutzen Sie die Handfläche) auf einen beliebigen Punkt (außer den Tasten) auf die Oberfläche des Radios ausüben, wird die Snooze-Funktion aktiviert. Die Ecken des Gerätes sind dabei die besten Punkte, um die Snooze-Funktion auszulösen.

Wenn der Alarm ertönt und Sie Druck (benutzen Sie die Handfläche) auf einen beliebigen Punkt (außer den Tasten) auf die Oberfläche des Radios ausüben, wird die Snooze-Funktion aktiviert.

Die Snooze-Zeit (Zeit, die vergeht, bis der Alarm wieder ertönt) wird angezeigt. Sie können bei der Snooze-Zeit zwischen 5, 10, 15 oder 30 Minuten wählen, indem Sie nacheinander so lange auf die Radiooberfläche drücken bis die gewünschte Snooze-Zeit angezeigt wird.

Das Radio wird vorübergehend in den Standby-Modus gesetzt. Das Alarmzeichen wird blinken und der Countdown für den nächsten Alarm beginnt.

Sie können den Countdown sehen, indem Sie das Radio einmalig mit der Hand nach unten drücken.

Nachdem der Alarmton wieder ertönt, können Sie die „Alarm1“, „Alarm2“ oder „Sleep“ Taste drücken, um den Alarm zu stoppen. Oder Sie drücken das Radio wieder mit der Hand nach unten, um die Snooze-Funktion erneut zu aktivieren und der Vorgang wiederholt sich.

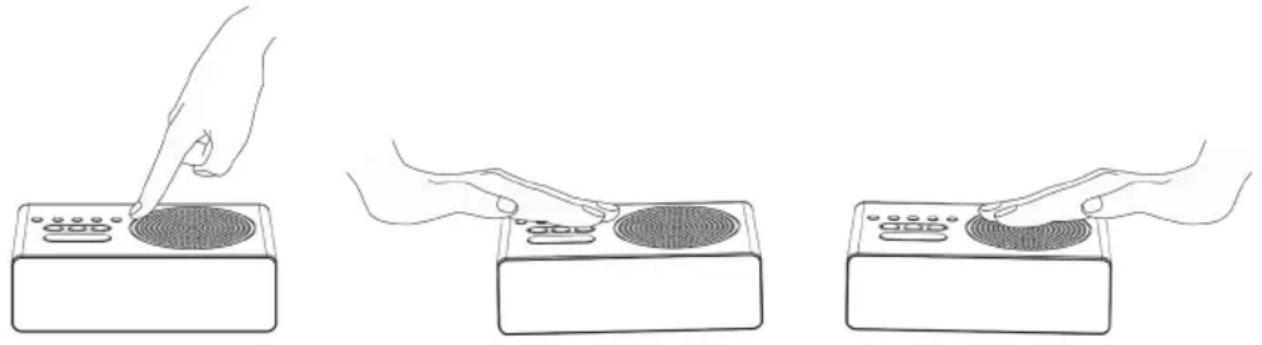

Wichtige Anmerkungen zu der Snooze (Schlummer)-Funktion

• Es ist notwendig, den Radiowecker auf einen flachen und festen Untergrund zu stellen. Dadurch können die vier Sensoren normal funktionieren, wenn Sie die Snooze-Funktion durch Druck auf der Geräteoberseite aktivieren möchten.
• Stellen Sie sicher, dass Sie einen angemessenen Druck auf die Oberseite des Gerätes ausüben, um die Snooze-Funktion zu aktivieren. Es wird vorgeschlagen hierfür mit der Handfläche auf das Gerät zu drücken, statt die Finger zu benutzen.
• Üben Sie keinen zu langen und starken Druck auf die Geräteoberseite aus, der die Sensoren beschädigen und damit dauerhaft die Snooze-Funktion oder sogar das ganze Radio beschädigen kann.

Drücken Sie nicht mit nur einem Finger in die Mitte der Oberseite des Radiogehäuses, da die Sensoren an den Ecken angebracht sind – die Snooze-Funktion würde eventuell nicht ausgelöst werden.

Ist der Suchlauf abgeschlossen, wird das Radio zu dem vorherigen gewählten Sender zurückkehren oder den ersten Sender der Senderliste spielen.

Ein erneuter Suchlauf muss gelegentlich aus folgenden Gründen durchgeführt werden:

- Von Zeit zu Zeit sind neue Radiosender verfügbar.

- Sender stellen den Betrieb ein oder sind nicht länger verfügbar (In der Senderliste werden ungültige Sender mit einem Fragezeichen vor dem Namen markiert).

• Falls der Empfang nicht ausreichend für den ersten Suchlauf war (weil z.B. die Antenne nicht ausgefahren war), kann es zur Folge haben, dass die Liste der verfügbaren Sender lückenhaft oder leer ist.
• Sollten Sie bei einigen Sendern Pausen beim Empfang haben, verursacht durch schlechten Empfang, haben Sie die Möglichkeit nur Sender mit ausreichender Signalstärke abzuspeichern.

4. Sleep-Timer (Zeitbegrenzung bis zum Ausschalten)

Mit “Sleep” können Sie eine Zeitbegrenzung bis zum Ausschalten des Radios festlegen. Drücken Sie wiederholt die “Sleep” Taste, um die Dauer bis zum Ausschalten zu bestimmen. Drücken Sie “Select”, um die Auswahl zu bestätigen. Die Sleep-Zeit ist eingestellt und das Sleep-Zeichen (zZZ)wird angezeigt. Das Radio wird automatisch in den Standby schalten, wenn die Sleep-Zeit erreicht ist.

Optionen = Off / 15 / 30 / 45 / 60 / 90 MIN

Nachdem die Sleep-Zeit eingestellt wurde, können Sie die verbleibende Zeit bis zum Ausschalten sehen, indem Sie die Sleep-Taste drücken.

Wenn Sie die "Sleep", "-" oder "+" Taste nochmals drücken, können Sie die Sleep-Zeit erneut verändern.

5. Favoriten-Speicher (Preset)

Das Radio kann 10 DAB- und 10 UKW Sender in einer Favoritenliste speichern.

5.1 Sender zu Favoriten hinzufügen

Um einen Sender der Favoritenliste hinzuzufügen, wählen Sie den gewünschten Sender aus, drücken und halten die Preset-Taste für 3 Sekunden bis im LCD Display „EMPTY #“ erscheint (#=verfügbare Listenplatznummer).

Drücken Sie die “-” oder “+” Tasten, um die gewünschte Listenplatznummer auszuwählen und anschließend “Select” um abzuspeichern. Das Display zeigt zur Bestätigung “STORED” (gespeichert) an.

5.2 Aufrufen eines Senders aus der Favoritenliste

Um einen Sender aus der Favoritenliste aufzurufen, drücken Sie die „Preset“ Taste, dann die “-” oder “+” Taste und wählen einen von Ihnen in der Favoritenliste gespeicherten Sender. Wenn im Display der gewünschte Sender erscheint, drücken Sie „Select“, um zu bestätigen.

Beachten Sie: wenn Sie einen Favoritenplatz wählen, dem kein Sender zugeordnet ist, erscheint im Display „Empty“.

6. Information

Weitere Informationen über den Sender werden angezeigt, wenn Sie (wiederholt) die „Select“ Taste drücken. Es werden der Sendername (im UKW-Betrieb die Frequenz), die Zeit und das Datum angezeigt.

7. Dimmer-Funktion

Die Helligkeit des Displays kann über die Dimmertaste an der Hinterseite des Gehäuses reguliert werden. Es stehen 5 Stufen zur Wahl.

Drücken Sie einmal "Dimmer –", um die Helligkeit eine Stufe zu verringern.

Drücken und halten Sie diese Taste um die Helligkeit fortschreitend zu verringern. Drücken Sie einmal "Dimmer +", um die Helligkeit eine Stufe zu erhöhen. Drücken und halten Sie diese Taste um die Helligkeit fortschreitend zu erhöhen.

8. Erweiterte Einstellungen

Die Erweiterten Einstellungen erlauben es Ihnen Ihr DAB/UKW Radio mit einer Vielzahl von Optionen passend einzurichten.

Um in die Erweiterten Einstellungen des DAB- oder UKW-Betriebs zu gelangen, drücken und halten Sie die „Mode/Menu“ Taste für 3 Sekunden.

8.1 DAB Radio-Betrieb

In den Erweiterten Einstellungen drücken Sie die “-” oder “+” Taste, um zu den Menüpunkten zu gelangen. Halten Sie am gewünschten Menüpunkt und drücken die „Select“ Taste, um den Menüpunkt auszuwählen.

Die Menüpunkte im Erweiterten Menü sind:

• FULL SCAN (Suchlauf über alle DAB Frequenzen)
• MANUAL (manueller Suchlauf auf einer bestimmten Frequenz)
• DRC (Audio Dynamikkompression)
• PRUNE (entfernt Sender aus Liste, die nicht empfangen werden)
• SYSTEM (Gerätesystem)
• INFO (weitere Informationen)

8.1.1 Full Scan

(Suchlauf über alle DAB Frequenzen)

Im Menü Erweiterte Einstellungen drücken Sie die “-” oder “+” Taste, um “Full Scan“ auszuwählen. Drücken Sie dann “Select”, um den DAB Suchlauf über alle Frequenzen zu starten. Ist der Suchlauf abgeschlossen, wird der zuletzt vom Radio gespielte Sender wiedergegeben oder der erste Sender in der Senderliste. Beachten Sie: wurde kein Sender gefunden, wird “NO DAB” im Display angezeigt.

Für einen besseren Empfang, ziehen Sie die Antenne ganz aus oder führen den Suchlauf an einem anderen Standort erneut durch.

8.1.2 Manual

Ebenso wie den normalen Suchlauf, können Sie auch einen Manuellen Suchlauf auf einer bestimmten Frequenz, bzw. nach einem bestimmten Sender durchführen. Dies kann beim Ausrichten der Antenne hilfreich sein, um den bestmöglichen Empfang zu erreichen, oder um Ihrer Senderliste einen bestimmten Sender hinzuzufügen.

Im Menü der Erweiterten Einstellungen drücken Sie die “-” oder “+” Taste, um „Manual“ aus der Liste zu finden und mit „Select“ wählen Sie es aus. Dann drücken Sie “-” oder “+”, um eine bestimmte Frequenz/einen bestimmten Sender auszuwählen und drücken wieder „Select“, um zu bestätigen.

Das Display zeigt die Signalstärke der gewählten Frequenz an.

Ein Ausrichten der Antenne wird sich auf die angezeigte Signalstärke auswirken.

8.1.3 DRC

(Dynamic Range Compression/ Audio Dynamikkompression)

Diese Funktion verringert den Unterschied zwischen dem lautesten und dem leisesten Ton, der ausgestrahlt wird. Leise Töne werden verhältnismäßig lauter und laute Töne verhältnismäßig leiser wiedergegeben.

Wahlmöglichkeit: off / aus (Voreinstellung) / high (hoch) /low (gering)

Unter Erweiterte Einstellungen drücken Sie "-" oder "+" und wählen "DRC" aus der Menüliste. Zum bestätigen "Select" drücken. Dann drücken Sie "-" oder "+" um zu den Einzeleinstellungen zu gelangen. Das Radio wechselt zu den neuen Einstellungen durch drücken der "Select" Taste.

Beachten Sie: DRC funktioniert nur, wenn bei der Ausstrahlung der gewählte Sender unterstützt wird.

8.1.4 Prune

(entfernen von Sendern, die nicht mehr empfangbar/ungültig sind)

Dies Funktion entfernt alle Sender, die nicht mehr empfangbar und mit einem “?” vor dem Sendernamen gekennzeichnet sind.

Wählen Sie „Prune“ durch Drücken der “-” oder “+” Tasten im Erweiterten Menü aus und bestätigen es durch drücken der „Select“ Taste. Nun drücken Sie “-“ für (Yes=Ja) oder “+” für (No=Nein). Als nächstes drücken Sie wieder „Select“ um das Entfernen aller ungültigen Sender zu bestätigen.

8.1.5 System

Die Auswahlmöglichkeiten im Menüpunkt System sind:

TIME (Zeit)
- BACKLIGHT (Hintergrundbeleuchtung)
- RESET (Werkseinstellung)
- SW VER (Softwareversion)

8.1.5.1 TIME (Zeit)

Im Zeitmenü können Sie neben der Zeit, das Zeitformat (12/24-Stunden-Anzeige) und die Quelle für die Zeitaktualisierung einstellen.

8.1.5.1.1 Zeit manuell einstellen

Drücken Sie die "Select" Taste im Time (Zeit) -Menü. Wählen Sie „Set Time“ und drücken nochmals „Select“:

• Stellen Sie die Stunden mit den “-” oder “+” Tasten ein und bestätigen mit „Select“.
• Stellen Sie die Minuten mit den “-” oder “+” Tasten ein und bestätigen mit „Select“.
• Stellen Sie das Datum mit den “-” oder “+” Tasten ein und bestätigen mit „Select“.
• Zur Bestätigung wird zum Schluss "SAVED" (gespeichert) im Display angezeigt.

8.1.5.1.2 UPDATE (Zeit automatisch erneuern)

Drücken Sie die "Select" Taste im Time-Menü. Wählen Sie „Update“ und drücken nochmals „Select“:

Mit den “-” oder “+” Tasten wählen Sie die Quelle für die Zeitaktualisierung aus und bestätigen Ihre Auswahl mit „Select“.

Mögliche Quellen für das Zeitupdate: DAB/FM/ANY

8.1.5.1.3 12/24 HR (12/24 Stunden Anzeigen-Änderung)

Drücken Sie die "Select" Taste im Time (Zeit) -Menü. Wählen Sie „12/24 HR“ und drücken nochmals „Select“:

Mit den “-” oder “+” Tasten wählen Sie das Zeitformat und bestätigen Ihre Auswahl mit „Select“.

8.1.5.2 Backlight (Hintergrundbeleuchtung)

Das Radiodisplay besitzt eine Hintergrundbeleuchtung mit variabler Zeiteinstellung (Laufzeit in Sekunden bis die Displaybeleuchtung ausschaltet) und verschiedenen Helligkeitsstufen.

8.1.5.2.1 Timeout (Laufzeit zur Displayabschaltung)

Gehen Sie in das Backlight-Menu durch drücken der “-” oder “+” Taste, wählen Sie “Timeout” und drücken “Select”. Nun können Sie mit den “-” oder “+” Tasten die gewünschte Zeit bis zum Abschalten der Displaybeleuchtung wählen. Bestätigen Sie Ihre Auswahl mit “Select”.

Timeout Auswahlmöglichkeiten:

Light On (Licht an) | 10 | 20 | 30 | 45 | 60 | 90 | 120 | 180

8.1.5.2.2 Level (Helligkeitsstufe)

<>

Zur Regulierung der Helligkeitsstufe benutzen Sie bitte die Dimmer-Taste auf der Rückseite des Geräts!

Level Auswahlmöglichkeiten - 1 | 2 | 3 | 4 | 5

8.1.5.3 Reset (Werkseinstellung)

Das Aufrufen der Werkseinstellung löscht alle von Ihnen getätigten Einstellungen und ersetzt diese durch die vom Werk bestimmten Voreinstellungen. Alle Zeit-, Datums- und Ihre persönlichen Einstellungen sowie DAB Sender- und Favoritenliste werden gelöscht.

Wenn Sie "Reset" in den Erweiterten Einstellungen aufrufen, müssen Sie mit den "-" oder "+" Tasten „Y“ für Yes/Ja auswählen und mit „Select“ Ihre Auswahl bestätigen.

8.1.5.4 Softwareversion (SW VER)

Es wird die momentan installierte Version der Betriebssoftware angezeigt.

Gehen Sie in das „SW VER“-Menu in den Erweiterten Einstellungen durch drücken der “-” oder “+” Taste, wählen Sie “SW VER” und drücken “Select”. Auf dem Display erscheint die Softwareversion.

8.1.6 Info

Unter diesem Menüpunkt können Sie weitere Informationen einsehen, wie:

Service Name
- DLS (Dynamic Label Segment – kurze Textinformationen)
- Signal Strength
- PTY (Programme Type - Einteilung der Sender nach Sparten, z.B. Pop-Musik)
- Ensemble
- Frequency
- Signal Quality
- Bitrate
- Codec
Time
Date

9. UKW (FM) Radio-Betrieb

Im Menü unter Erweiterte Einstellungen drücken Sie “-” oder ”+”, um aus der Liste auszuwählen, halten Sie an der gewünschten Funktion und drücken Sie „Select“, um die Funktion anzuwählen oder zu starten.

Die Auswahlmöglichkeiten der Erweiterten Einstellungen sind:

• Scan (Suchlauf)
• Audio (Ton)
• SYSTEM (s. Punkt 8.1.5)
• INFO

9.1 Suchlauf (Scan)

Voreingestellt ist, dass der UKW-Suchlauf an jeder erreichbaren Frequenz stoppt (All stations / alle Sender). Das kann eine schlechte Tonqualität durch schwach empfangene Sender zur Folge haben.

Optionen: Local (starke Sender) | DX (alle Sender)

Drücken Sie “-” or “+”, um eine der beiden Optionen im Menüpunkt „Scan“ (Suchlauf) zu wählen. Bestätigen Sie Ihre Auswahl mit “Select”.

9.2 Ton (Audio)

Werkseitig werden alle Sender in Stereo wiedergegeben. Bei schwachen Sendersignalen kann dies zu schlechter Tonqualität führen. In dem Fall können Sie die Tonqualität verbessern, indem Sie die Wiedergabe auf „Mono“ stellen.

Optionen: Stereo | Mono

Drücken Sie “-” oder “+”, um eine der beiden Optionen im Menüpunkt „Audio“ zu wählen. Bestätigen Sie Ihre Auswahl mit “Select”.

9.3 System

Siehe Punkt 8.1.5

9.4 Info

Unter diesem Menüpunkt können Sie weitere Informationen einsehen, wie:

• PTY (Programm Typ)
• SERVICE NAME
• RADIO TEXT
• PTY
• PS (Programme Service)
• STEREO/MONO
  Time
  Date

10. Fehlerbehebung und Fehlermeldungen

10.1 Fehlerbehebung

Problem Ursache Lösung
FM: RauschenDAB: stottern/aussetzen	schlechtes Signal -Antenne überprüfen/bewegen-Radio-Standort verändern-erneuter Suchlauf überEinstellung „local“ (nur starke Sender)
DAB: ‘No stations available’ (kein Sender verfügbar)	schwache Signalstärke	s. oben, dann erneuter Suchlauf

10.2 Fehlermeldungen

Meldung Beschreibung Beispiel
DAB Modus
Service not available(Service nicht verfügbar)	kein DAB Empfang
Signal Error(Signalfehler)	das DAB Signal wurde unterbrochen	zu schwaches Signal
No DAB Station(kein DAB Sender)	Der gespeicherte Sender kann nicht gefunden werden	-Ausstrahlung wurde eingestellt-dieser Sender wurde an einem anderen Standort gefunden und wird hier nicht ausgestrahlt
(No Name)(kein Name)	Der aktuelle Sender wird nicht mit seiner Kennung ausgestrahlt	auf gleicher Frequenz wurde an einem anderen Standort ein anderer Sender abgespeichert
No stations found(keine Sender gefunden)	keine DAB Sender verfügbar – prüfe Antenne	- Antenne nicht ausgefahren-DAB wird nicht ausgestrahlt
FM (UKW) Modus
No RadioText Von diesem Sender werden keine RDS Textinformationen gesendet
No PTY RDS Programm-Typ Informationen sind nicht verfügbar
No Name RDS Sendername wird nicht ausgestrahlt
Generelle Meldungen
? Senderliste fehlerhaft Sender (hier) nicht verfügbar

Technische Daten

Beschreibung: DAB	/ UKW (FM) Digitaler Radiowecker
Audio Ausgabe: 1 W	Watt RMS (Sinus)
Frequenzbereich: UKW/FM: 87,5 – 108 MHz; DAB+: 174 – 240 MHz
Stromversorgung: MicroUSB Buchse. Eingang: DC 5V / 500mAUSB Adapter Eingangsleistung: 100–240V, 50–60Hz(bitte benutzen Sie nur den mitgelieferten Adapter)
Abmessungen: 155	mm x 95 mm x 43 mm

Änderungen und Druckfehler vorbehalten.

Stand 03/14

AQISTON und DITALIO sind eingetragene Warenzeichen der

AQISTON Digital GmbH

Wegkamp 1

24589 Dätgen

Deutschland

www.aqiston.de

Telefon: [phone]

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf und kontaktieren Sie im Servicefall Ihren Händler.

DITALIO CR 2

User manual

AQISTON Digital GmbH

Wegkamp 1

24589 Daetgen

Germany

www.aqiston.de

phone [phone]

AQISTON Digital GmbH · Wegkamp 1 · D-24589 Dätgen

Tel.: [phone] - 9113 0 www.aqiston.de
