| Produkttyp | Kehrmaschine |
| Marke | Cramer |
| Modell | KM 100 H |
| Motor | Benzinmotor Honda, 4,4 PS / 3,3 kW |
| Kraftstoffverbrauch | ca. 1,1 l/h bei 3000 U/min |
| Geräuschpegel (Leerlauf / Volllast) | 71 dB(A) / 83 dB(A) |
| Antriebsart | Mechanisches Getriebe oder Hydrostatik (je nach Ausführung) |
| Arbeitsbreite | 100 cm |
| Bereifung Stützrad | 180 x 50 mm |
| Bereifung Antriebsrad | 330 mm (13 x 5.00 G) |
| Reifendruck Antriebsrad | 1,8 bar |
| Gewicht | 86 kg |
| Abmessungen (L x B x H) | 1100 x 1000 x 700 mm |
| Kehrbürsteneinstellung | 5 Positionen (2 links, 2 rechts, neutral) |
| Bürstendrehzahlumschaltung | Durch Umlegen des Keilriemens |
| Zubehör (optional) | Kehrgutbehälter, Schneeräumschild, Schneeketten, Standardbürste, Schneebürste, Spezial-Staubbürste |
| Wartung | Selbstschmierende Lager, regelmäßige Kontrolle von Schrauben und Reifendruck |
| Sicherheit | Schutzvorrichtungen, Notaus, Sicherheitsabstand |
| Lieferumfang | Teilmontiert, inkl. Bedienungsanleitung |
| Einsatzbereich | Land- und Forstwirtschaft, Grünflächenpflege, Winterdienst |
| Konformität | EG-Richtlinie 2006/42/EG |
Häufig gestellte Fragen - KM 100 H Cramer
Benutzerfragen zu KM 100 H Cramer
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kehrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch KM 100 H - Cramer und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KM 100 H von der Marke Cramer.
BEDIENUNGSANLEITUNG KM 100 H Cramer
| Sie haben nebenstehend gekennzeichnetes Gerät gekauft: | KM 80 H | KM 100 H |
| Maschinen-Nr. |
Inhaltsverzeichnis:
- Anwendungsbereich
- Geräteaufbau
- Sicherheitstechnische Hinweise
- Inbetriebnahme
- Wartungshinweise
- Zubehör
- Störungsanalyse
- Technische Daten
- Ersatzteile-Zeichnung
- Ersatzteile-Liste
- EG-Konformitätserklärung
1. Anwendungsbereich
(Die im Text aufgeführten Nummern bezeichnen die Pos.-Nrn. in der Ersatzteil-Zeichnung)
- Dieses Gerät ist zur bestimmungsgemäßen Verwendung als Kehrmaschine entsprechend den in dieser Anleitung gegebenen Hinweisen zugelassen. Das Gerät ist dazu geeignet, losen Schmutz zu kehren bzw. aufzunehmen und nach Umbau der Bürste bzw. des Räumschildes auch als Schneeräumgerät eingesetzt zu werden.
- Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgmäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt allein der Benutzer.
- Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Bedienungs-, Wartungs- und Instandhaltungsbedingungen.
- Das Gerät darf nur von Personen benutzt bzw. instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
- Die einschlägigen Unfallverhütungsvorschriften sowie die allgemein anerkannten sicherheitstechnischen Regeln sind einzuhalten.
- Die eigenmächtige Veränderung an der Maschine und die Verwendung von fremden, nicht Hersteller Originalersatzteilen schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
2. Geräteaufbau
Das Gerät wird in einem Karton verpackt geliefert, und ist werkseitig bis auf die linke und rechte Bürstenhälfte (40 b+c), den Schwenkbügel (3) für die Bürste und den Lenkbügel (4) montiert.
Das Fahrwerk des Gerätes wird durch Motorkraft mechanisch bzw. hydraulisch angetrieben. Bei der Getriebeversion wird der Antrieb über den auf der rechten Seite des Lenkbügels montierten Kupplungshebel (8 a) eingeschaltet. Bei dem Gerät mit dem hydrostatischen Antrieb wird über einen Drehgriff (8) am Lenkbügel der Antrieb stufenlos gesteuert. Der Antriebsmotor wird über einen Gashebel (6) am Lenkbügel betrieben.
Über den Schwenkbügel (3) ist die Kehrbürste in 5 verschiedene Positionen zu bringen (2 links, 2 rechts und eine neutrale Position für den Kehrgutbehälter).
Durch die Tastradkurbel (30) kann der Druck auf die Bürste stufenlos eingestellt werden. Mit einem Positionierhebel (29) kann das Tastrad für Geradeauslauf arretiert werden.
3. Sicherheitstechnische Hinweise
In dieser Bedienungsanleitung sind alle Ausführungen, die ihre Sicherheit betreffen, mit diesem Zeichen versehen.
Geben Sie alle Sicherheitshinweise auch an andere Benutzer weiter!
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für den üblichen Einsatz in der Land- und Forstwirtschaft, Anlagen- und Grünflächenpflege und für den Winterdienst gebaut. Es sind auch die Hinweise unter »1. Anwendungsbereich« zu beachten.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko hierfür trägt allein der Benutzer.
Die einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten.
Allgemeine Sicherheits- und Unfallverhütungsvorschriften
Neben den Hinweisen in dieser Bedienungsanleitung sind die allgemein gültigen Sicherheits- und Unfallverhütungsvorschriften zu beachten! Machen Sie sich mit dem richtigen Gebrauch des Gerätes vertraut, während des Einsatzes ist es dafür zu spät. Die Bedienung des Gerätes von Jugendlichen unter 16 Jahren oder Personen, welche die Bedienungsanleitung nicht kennen, ist nicht erlaubt. Die jeweiligen Bestimmungen bei der Benutzung von öffentlichen Verkehrswegen sind zu beachten! Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
Vor Arbeitsbeginn muß sich der Benutzer vergewissern, daß alle Schutzeinrichtungen ordnungsgemäß angebracht sind und sich mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktion vertraut machen!
Gegenüber Dritten ist der Benutzer im Arbeitsbereich verantwortlich oder gegenüber Personen welche die Gebrauchsanleitung nicht kennen!
Der Aufenthalt im Gefahrenbereich der Maschine ist verboten!
Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich! Motor nicht in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!
Auf eng anliegende Bekleidung des Benutzers achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden. Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder)! Auf ausreichende Sicht achten! Beachten Sie auch die örtlichen/kommunal erlaubten Betriebszeiten.
Warnung - erhöhte Brandgefahr beim Umgang mit Kraftstoff!
Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf! Benzin ist vor dem Starten des Motors einzufüllen!
Während der Motor läuft oder bei heißer Maschine darf der Tankverschluß nicht geöffnet oder Benzin nachgefüllt werden!
Vor dem Auftanken Motor abstellen und Zündschlüssel abziehen (falls vorhanden).
Beim Auftanken nicht rauchen!
Kraftstoff niemals nachfüllen in der Nähe offener Flammen, heißer Motorteile und Funkenflug. Lagern Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes, in dem möglicherweise Benzindämpfe mit offenem Feuer oder mit Funken in Berührung kommen können - Explosionsgefahr!
Kraftstoff nicht in geschlossenen Räumen nachfüllen oder verschütten. Verwenden Sie zum Auftanken einen entsprechenden Trichter oder Einfüllrohr, damit kein Kraftstoff verschüttet wird. Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben! Gegebenenfalls verschütteten Kraftstoff sofort aufnehmen!
Das Entleeren des Benzintankes sollte nur im Freien erfolgen. Vor Abstellen in einem geschlossenen Raum Motor abkühlen lassen.
Zur Vermeidung von Brandgefahr auf Sauberkeit der Maschine achten!
Der Auspuff sowie der Bereich um den Auspuff können heiß werden. Achtung - Verbrennungsgefahr! Beschädigte Auspufftöpfe austauschen.
Aus Sicherheitsgründen sind Benzintank und Tankverschluß bei Beschädigung sofort auszutauschen!
Fahrbetrieb
Beim Starten des Motors müssen alle Antriebe ausgeschaltet sein! Bremswirkung vor Antritt der Fahrt prüfen!
Die Fahrgeschwindigkeit muß immer den entsprechenden Umgebungsverhältnissen angepaßt werden.
Bei Gefälle niemals auskuppeln und schalten! Bei Berg- oder Talfahrt und Querfahrten zum Hang plötzliches Kurvenfahren vermeiden.
Vor Bergfahrt rechtzeitig zurückschalten (falls möglich). Der Bedienungsplatz darf während der Fahrt niemals verlassen werden!
Bedienungsholme nie während der Fahrt verstellen - Unfallgefahr! Anbaugeräte, Anhänger, Gewichte vorschriftsmäßig anbauen bzw. ankuppeln. Auf ausreichende Lenk- und Bremsfähigkeit achten, da Fahrverhalten, Lenk- und Bremsfähigkeit sowie Kippverhalten hierdurch beeinflußt werden!
Zulässige Achslasten, Anhängelasten, Gesamtgewichte sowie Transportabmessungen sind einzuhalten!
Bei Funktionsstörungen das Gerät sofort anhalten und Störungen umgehend beseitigen lassen!
Personenbeförderung, Beifahrer, Bedienpersonal!
Die Mitnahme von Personen ist nicht zulässig!
Verlassen der Maschine
Beim Verlassen das Gerät gegen Wegrollen und unbefugtes Benutzen sichern (Unterlegkeil). Motor abstellen und Zündschlüssel abziehen, falls vorhanden. Benzinhahn schließen (falls vorhanden).
Solange der Motor noch in Betrieb ist, das Gerät niemals unbeaufsichtigt lassen.
Keilriemenantrieb
Die Keilriemen dürfen nur aufgelegt oder abgenommen werden bei stehendem und gegen Anlaufen gesichertem Motor!
Bedingt durch seine Schwungmasse kann nach dem Abschalten des Antriebes das Gerät nachlaufen. Nicht zu dicht an das Gerät herantreten während dieser Zeit. Es darf erst daran gearbeitet werden, wenn alles ganz still steht!
Auf ordnungs- und vorschriftsgemäße Anbringung aller Schutzvorrichtungen des Keilriemenantriebes achten! Niemals Keilriemenantriebe ohne Schutzeinrichtungen in Betrieb nehmen!
Darauf achten, daß sich vor und während des Einschaltens des Keilriemenantiebes niemand im Gefahrenbereich des Gerätes befindet!
Riemenantriebe immer abschalten (falls möglich), wenn sie nicht benötigt werden!
Anbaugeräte dürfen nur bei stehendem und ausgeschaltetem Kellriemenantrieb angebaut werden!
Es dürfen nur die vom Hersteller vorgeschriebenen Keilriemen verwendet werden!
Reifen, Schraubenverbindungen
Es ist darauf zu achten, daß bei Arbeiten an den Rädern das Gerät zuvor sicher aufgebockt und gegen Wegrollen gesichert wurde!
Auf den Luftdruck der Reifen achten. (siehe techn. Daten) Explosionsgefahr bei zu hohem Luftdruck!
Der Luftdruck ist regelmäßig zu kontrollieren!
Reparaturarbeiten an den Reifen dürfen nur von Fachkräften mit dafür geeigneten Montagewerkzeugen durchgeführt werden!
Achten Sie bei den Muttern, Bolzen und Schrauben auf festen Sitz. Nach Vorschrift des Herstellers sind alle Befestigungselemente zu prüfen und nachzuziehen! Auch nach jedem Radwechsel ist dieses Nachziehen und Prüfen vorzunehmen!
Wartung
Unter hohem Druck austretende Flüssigkeiten (z.B. Diesel-Kraftstoffe) können die Haut durchdringen und schwere Verletzungen verursachen! Daher sofort einen Arzt aufsuchen - Infektionsgefahr!
Öle, Kraftstoffe, Fette und Filter sind ordnungsgemäß und getrennt entsprechend den gesetzlichen Vorschriften zu entsorgen!
Bei Arbeiten an der elektrischen Anlage stets Masseband von der Batterie abklemmen!
Instandsetzungs-, Wartungs- und Reinigungsarbeiten sowie die Beseitigung von Funktionsstörungen dürfen grundsätzlich nur bei ausgeschaltetem Antrieb und stillstehendem Motor vorgenommen werden. Zündschlüssel bzw. Zündkerzenstecker abziehen!
Vorsicht bei Einstellarbeiten - Verletzungsgefahr! Finger nicht einklemmen. Schutzhandschuhe tragen!
Schrauben und Muttern regelmäßig auf ordnungsgemäßen Sitz prüfen und ggf. nachziehen!
Bei Wartungsarbeiten am angehobenen Gerät ist immer eine Sicherung mit geeigneten Abstützelementen vorzunehmen!
Kräftige Schutzhandschuhe und geeignetes Werkzeug beim Auswechseln von Arbeitswerkzeugen mit Schneiden benutzen. Nie in Richtung Schneidkanten Schraubbewegungen ausführen!
Bei elektrischen Schweißarbeiten am Gerät oder Anbauteilen sind grundsätzlich die Kabel am Generator (falls vorhanden) und an der Batterie abzuklemmen!
Nur Originalersatzteile des Herstellers verwenden!
Verschiedenes
Reparaturarbeiten wie Schweißen, Schleifen, Bohren usw. dürfen nicht an tragenden und anderen sicherheitstechnischen Teilen wie Rahmen, Achsen durchgeführt werden!
Grundregel
Vor jeder Inbetriebnahme ist die Maschine auf Betriebssicherheit zu überprüfen!
Sicherheits- und Unfallverhütungsvorschriften für Kehrmaschinen
Die angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb; die Beachtung dient Ihrer Sicherheit!
Geräte und Anhänger gegen Wegrollen und Umkippen sichern!
Schutzeinrichtungen und Arbeitswerkzeuge, die einem Verschleiß unterliegen, sind regelmäßig zu kontrollieren und gegf. auszuwechseln!
Bei Transportfahrt ist das Gerät zu sichern!
Das Mitfahren während der Arbeit und der Transportfahrt auf dem Arbeitsgerät ist nicht gestattet!
Geräte vorschriftsmäßig ankuppeln und nur an den vorgeschriebenen Vorrichtungen befestigen!
Es ist besondere Vorsicht geboten beim An- und Abkuppeln von Anbaugeräten an oder von dem Grundgerät - Verletzungsgefahr!
Bei Beschädigungen das Gerät sofort abstellen. Zündschlüssel bzw. Zündkerzenstecker abziehen und den Schaden beheben lassen!
Angebaute und angehängte Geräte und Beladung
beeinflußen das Fahrverhalten, Lenk- und Bremsfähigkeit sowie Kippverhalten. Daher auf ausreichende Lenk- und Bremsfähigkeit achten und die Arbeitsgeschwindigkeit den jeweiligen Verhältnissen anpassen!
Bei Kurvenfahrt evtl. die Ausladung und/oder die Schwungmasse des Gerätes berücksichtigen!
Geräte nur in Betrieb nehmen, wenn alle Schutzvorrichtungen angebracht und in Schutzstellung sind!
Zusatzgeräte dürfen nur in den dafür vorgesehenen Geräten nach Angabe des Herstellers ein/angebaut werden. Nur so bleibt die Sicherheit und Leistung Ihres Gerätes erhalten.
Nicht im Dreh- und Schwenkbereich des Gerätes aufhalten!
Vor dem Verlassen der Maschine Gerät auf dem Boden absetzen. Motor abstellen und Zündschlüssel abziehen!
Fremdkörper sind vor Arbeitsbeginn von der zu bearbeitenden Fläche zu entfernen. Bei der Arbeit auf Fremdkörper achten!
Beim Arbeiten am Hang - Vorsicht beim Ausheben des Anbaugerätes - Kippgefahr! Möglichst quer zum Hang fahren!
Beim Anbau des Kehrgutbehälters besteht Verletzungsgefahr (Quetschen)!
Nur bei guten Licht- und Sichtverhältnissen arbeiten!
4. Inbetriebnahme
Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
Gefahr durch fortschleuderen- de Teile bei laufendem Motor - Sicherheitsabstand halten.
Hinweis für den Antrieb für die Bürste am Lenkbügel.
Hinweis für den Fahrantrieb am Lenkbügel.
Hinweis für die Höhenverstellung der Bürste.
Hinweis für die Verstellung des Stützrades.
Hebel nach außen geschwenkt. Stützrad in alle Richtungen beweglich.
Hebel nach innen geschwenkt. Stützrad in Geradeausfahrt arretiert, bei Schrägstellung der Bürste.
Wie schon unter Punkt 2 dieser Anleitung erwähnt, ist das Gerät werksseitig teilmontiert.
Zur Inbetriebnahme muß der Lenkbügel (4) in Arbeits-Position geschwenkt werden und mit der Griffmutter (16) rechts am Gerät festgezogen werden. Der Schwenkbügel ist vorn an dem Schwenkmechanismus zur Bürste zu verschrauben.
Zur Befestigung der Bürste wird die Welle (34) durch das Getriebe gesteckt. Dann wird rechts und links je eine Bürstenhälfte (40 b+c) aufgeschoben. Dabei ist darauf zu achten, daß die jeweilige Nut in der Bürste getriebeseitig eingreift. Danach kann die Mutter zur Befestigung der Bürstenhälften auf der Welle festgezogen werden. Soweit mit dem Kehrgutbehälter (38 + 38d) gearbeitet werden soll, ist dieser vor dem Gerät in die dafür vorgesehene Langlochführung einzuhängen und mit dem Federstecker zu sichern.
Der Motor wird mit dem Reversierstart in Betrieb gesetzt. Hierzu bitte den Gashebel (6) aus Position »STOP« in die Position »START« bringen.
Weitere Hinweise bitten wir der beliegenden Anleitung der Firma Honda zu entnehmen.
Nach Anlauf des Motors wird der Gashebel (6) auf Volllast gestellt. Für den Bürstenantrieb wird am Lenkbügel links der rote Klappgriff (5a) betätigt. Beim mechanischen Antrieb wird am Lenkbügel rechts der Kupplungshebel (8a) für den Fahrantrieb betätigt, beim hydrostatischen Antrieb wird in gleicher Position ein Gasdrehgriff (8) betätigt. Wenn das Gerät aus irgendwelchen Gründen rückwärts gezogen werden soll, ist dieser Gasdrehgriff ganz auf »Null« zu stellen. Die weitere Arbeitsweise wird davon bestimmt, welche Kehrarbeit Sie auszuführen wünschen.
Aus ergonomischen Gründen sollte der Lenkbügel (4) auf eine angenehme Arbeitshöhe eingestellt werden: hierzu ist die Flügelmutter (16) rechts unten so weit zu lösen, daß sich die Zähne des Klemmstückes gegeneinander verdrehen lassen. Den Lenkbügel in gewünschter Höhe einstellen und Flügelmutter festziehen. Auf festen Sitz achten, ansonsten können die Zähne vorzeitig verschleiben.
Bürsteneinstellung: mittels Stützrad (32) ist die Bürste so tief zu positionieren, daß die Borsten den Boden gerade berühren. Eine zu tiefe Einstellung führt zu einer Überlastung der Antriebe und zu einem unnötigen Verschleiß der Bürsten, ohne daß ein besseres Kehrergebnis erzielt wird.
Bei Arbeit mit dem Kehrgutbehälter (38 + 38d) ist die Bürstenposition 90° zur Fahrtrichtung. Bei der Arbeit ohne Kehrgutbehälter wird die Bürste entweder nach links oder rechts geschwenkt, je nachdem an welche Seite der Schmutz gekehrt werden soll. Die Schrägstellung der Bürste wird vom Verschmutzungsgrad bestimmt: je stärker der Schmutzbefall, desto schräger die Bürste.
Zur Aufnahme der Seitenkräfte beim Schrägkehren kann das Stützrad in Geradeausfahrt arretiert werden (29). Dadurch wird eine deutlich bequemere Bedienung erreicht.
Umbau Schmutzkehren/Schneekehren bzw. Wechsel der Bürstendrehzahl: Hierzu kann der Keilriemen (10) für den Bürstenantrieb auf eine andere Keilriemenscheibe wie folgt verlegt werden: (die Bürste läuft damit deutlich schneller)
- Abschalten des Gerätes durch Gashebel auf die Position »STOP« am Motor stellen.
- Lösen der Mutter auf der Abdeckhaube
- Entfernen der Abdeckhaube
- Umlegen des Keilriemens auf die unteren Keilriemenscheiben
- Montage des Keilriemenspanners siehe Skizze
- Montieren der Abdeckhaube

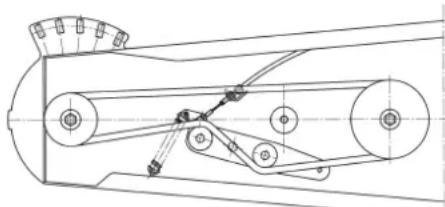

Keilriemenführung für Schmutzkehren

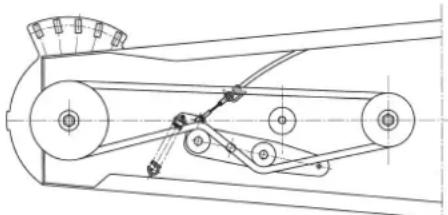

Keilriemenführung für Schneekehren
5. Wartungshinweise
Da das Gerät im Arbeitseinsatz starken Vibrationen ausgesetzt ist, müssen nach einigen Stunden alle Schraubverbindungen auf festen Sitz überprüft werden.
Bei Wartungs- und Reinigungsarbeiten an dem Gerät unbedingt immer den Gashebel (6) an der linken Lenkbügelseite auf »STOP« stellen.
Der Luftdruck beider Antriebsreifen (17a+b) ist regelmäßig zu überprüfen (Luftdruck-Angaben siehe »techn. Daten«). Der Antriebsmotor ist gem. beigefügter Motoranleitung der Firma Honda zu warten.
Alle an der Kehrmaschine befindlichen Lagerstellen sind mit selbstschmierenden Lagern ausgerüstet, so daß eine Lagerschmierung entfällt. Aber es sollten jedoch hin und wieder die Dreh- und Gelenkpunkte sowie auch die Bowdenzüge durch Ölen geschmiert werden.
Bei der Reinigung mit einem Dampfstrahlreiniger bitten wir nicht direkt Lager- und Gelenkstellen per Strahl zu reinigen.
Eine regelmäßige und sorgfältige Wartung wird die Einsatzbereitschaft ihrer Kehrmaschine sichern.

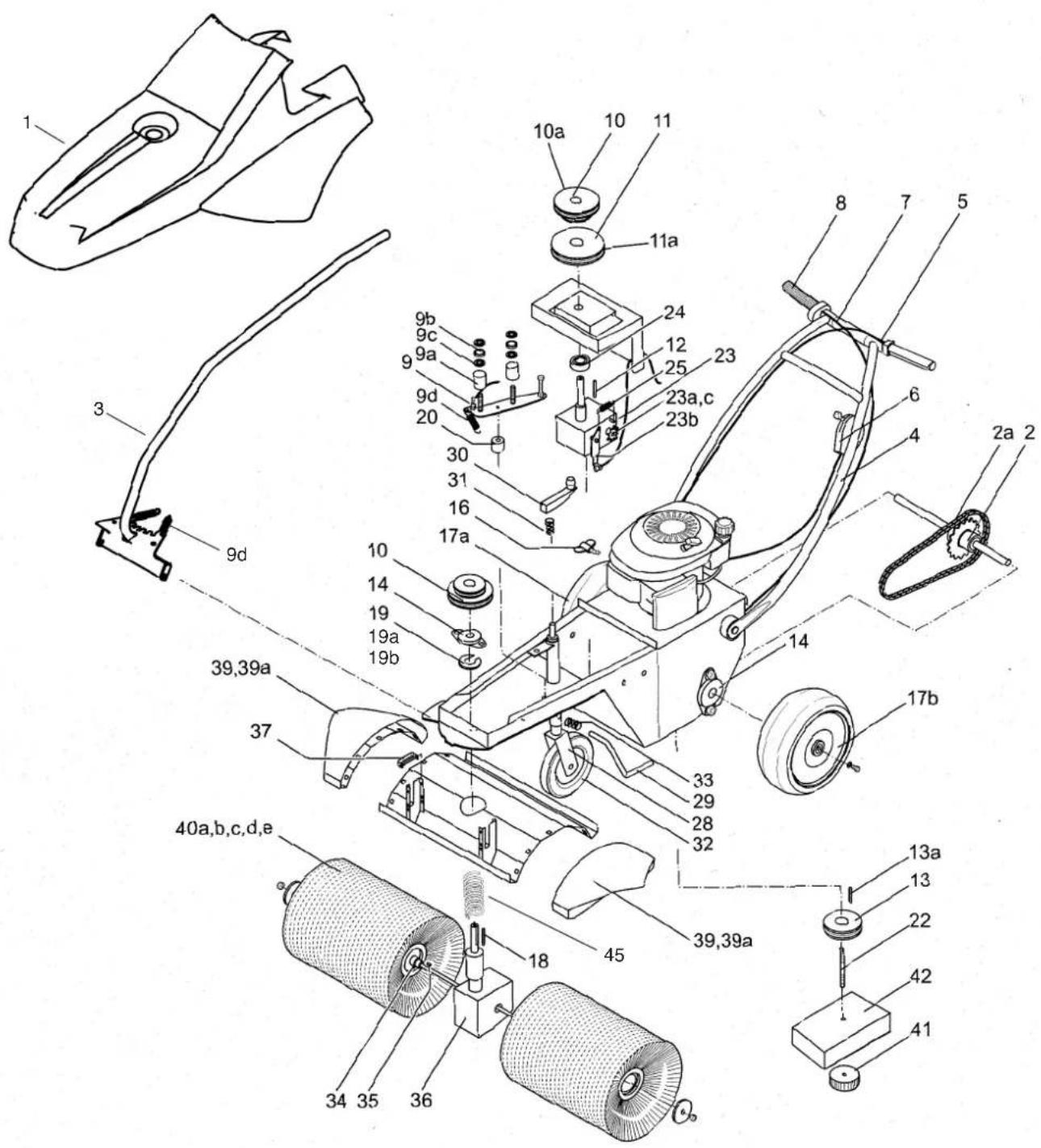

Beiliegend finden Sie eine Ersatzteil-Zeichnung und eine Ersatzteil-Liste. Wir bitten, die notwendigen Ersatzteile gemäß Zeichnung zu identifizieren und bei der Bestellung unbedingt die Artikel-Nummer gem. Ersatzteil-Liste sowie die Maschinen-Nummer, geg. auch Bauart (auf dem Deckblatt dieser Anleitung) anzugeben.
6. Zubehör
Werksseitig ist die Kehrmaschine mit einer für Sommer- und Winterbetrieb geeigneten Standardbürste ausgerüstet.
(Bez.: Standardbürste Best.-Nr. 90445/90451)
Für einen effektiven Schneebetrieb ist eine spezielle Schneebürste erhältlich, die größere Zwischenräume der Bürstenreihen zur Aufnahme der Schneemassen hat.
(Bez.: Schneebürste Best.-Nr. 90450/90456)
Außerdem ist eine Spezial-Staubbürste erhältlich, die eine deutlich höhere Abriebsfestigkeit aufweist. Diese Bürste ist allerdings nicht zum Schneefegen geeignet.
(Bez.: Spezialbürste Best.-Nr. 90446/90452)
Zur Erhöhung der Traktion sind Schneeketten lieferbar.
(Bez.: Schneeketten Best.-Nr. 90448/90454)
Für das Schneeräumen kann in die vorderen Aufnahmelaschen für den Kehrgutbehälter ein Schnee-räumschild eingesetzt werden.
(Bez: Schneeräumschild Best.-Nr. 90449/90455)
Zum Aufkehren des Schmutzes ist vor die Kehrmaschine ein Kehrgutbehälter in die Aufnahmela- schen einzuhängen.
(Bez.: Kehrgutbehälter Best.-Nr. 90447/90453)
7. Störungsanalyse
| Störung:1. Motor springt nicht an2. keine Motorleistung3. Motor wird heiß4. Bürste hat zu niedrige Drehzahl5. hydr. Antrieb geht nicht auf »0«-Stellung6. die Bürsten haben einen starken Verschleiß7. Kehrgutbehälter nimmt unzureichend auf | Ursache:Gashebel steht nicht auf »START«Benzintank leerZündkerze defektKraftstoffleitung verstopft oder Wasser im BenzinLuftfilter verstopftVergaser falsch eingestelltzu wenig MotorölKeilriemen schlupftBowdenzug am Drehgriff zu schwach eingestelltBürste läuft mit zuviel DruckBürsten- und Kehrgutbehälterstellung unzureichend | Lösung:Gashebel auf »START« stellenKraftstoff auffüllenZündkerze ersetzenKraftstoffleitung und Tank entleeren und neues Benzin auffüllenLuftfilter reinigenVergaser gem. Anleitung Honda einstellenMotoröl nachfüllenBowdenzug am Klappgriff nachspannenBowdenzug am Drehgriff nachstellenTastrad für die Bürste tiefer stellen. Borsten der Bürste sollen kaum knickenKehrgutbehälteraufnahme am Gerät nachstellen |
8. Technische Daten
| Modell KM 80 H | Modell KM 100 H | |
| Antrieb: | Benzin-Motor Honda4,4 PS/3,3 kW | Benzin-Motor Honda4,4 PS/3,3 kW |
| Verbrauch: | 1,1 l/h / 3000 U/min | 1,1 l/h / 3000 U/min |
| Geräuschentwicklung: Leerlauf Vollast | 71 dB(A)83 dB(A) | 71 dB(A)83 dB(A) |
| Bereifung: Stützrad Antriebsrad | 180 x 50330 (13 x 5.00 G) | 180 x 50330 (13 x 5.00 G) |
| Luftdruck Antriebsrad (bar) | 1,8 | 1,8 |
| Gewicht (kg): | 83 | 86 |
| MaßeL (mm)B (mm)H (mm) | 1108070 | 11010070 |
| Arbeitsbreite (cm): | 80 | 100 |
9. Ersatzteilzeichnung
Cramer Technik GmbH Reimersstr. 36 D-26789 Leer
erklären, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / declaramos que as máquinas / verklaren dat de machine / declaramos que la máquina / erklaerer hermed, at maskinen

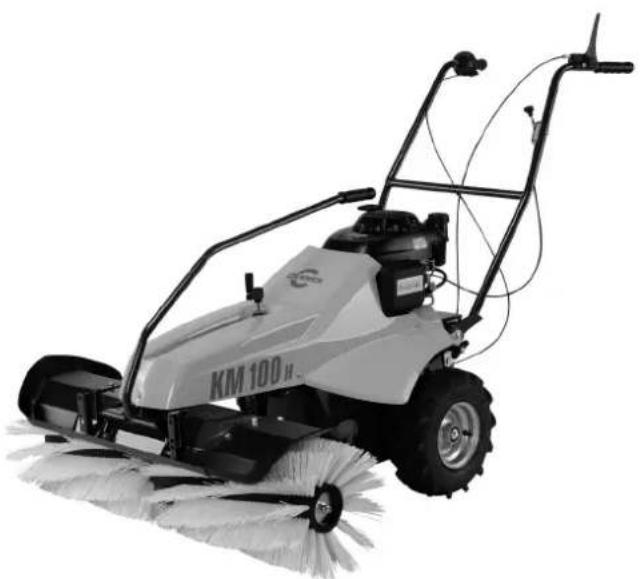

Kehrmaschine
Typ / Type / Type / Tipo / Tipo / Type / Tipo / Type
KM 80 H / KM 100 H
mit folgenden EG-Richtlinien übereinstimmt / conforms to the specifications of the following EC directives / est conforme aux spécifications des directives CE suivantes / è conforme alle seguenti direttive CE / estão em conformidade com as seguintes directrizes da CE / overeenkomt met de volgende richtlijnen / está conforme con las especificaciones de las siguientes directivas / svarer til følgende EF-direktiver:
2006 / 42 / EG
Angewandtes Konformitätsbewertungsverfahren / Conformity assessment procedure followed / La procédure appliquée pour l'évaluation de la conformité / Procedimento di valutazione della conformità applicata / Procedimento aplicado para a avaliação da conformidade / Toegepaste procedure voor de evaluatie van de conformiteit / Procedimiento aplicado para la evaluación de la conformidad / Anvendt procedure ved bedømmelse af koformitete:
Anhang VI
Leer, 01.07.2007
Geschäftsführung
