BEDIENUNGSANLEITUNG KM HVR Plus Cramer

1 Wichtige grundlegende Informationen 3

1.1 Allgemeines....3
1.2 Symbolerklärung ....3
1.3 Haftungsbeschränkung 3
1.4 Urheberschutz 3
1.5 Gewährleistung 3

2 Sicherheit 4

2.1 Bestimmungsgemäße Verwendung 4
2.2 Mögliche Fehlanwendung 4
2.3 Allgemeine Gefahrenquellen 4

2.3.1 Anwendung und Bedienung 4
2.3.2 Produktspezifische Gefahren 4
2.3.3 Gefahren durch Motorbetrieb 4
2.3.4 Gefahren beim Fahrantrieb.... 4
2.3.5 Gefahren für Kinder, ältere Personen und Haustiere 4

2.4 Wartung....4

2.5 Personal und Benutzerqualifikation....4
2.6 Sicherheitskennzeichnungen 4
2.7 Erforderliche Schutzausrüstung 5
2.8 Sicherheitseinrichtungen....5
2.9 Verhalten im Gefahrenfall 5
2.10 Umweltschutz 5

3 Aufbau und Funktion 5

3.1 Kurzbeschreibung 5
3.2 Übersicht 5
3.3 Bedienelemente 5
3.4 Arbeitsplatz und Gefahrenbereiche....6
3.5 Zubehör und Ersatzteile 6

4 Anlieferung, Transport, Lagerung 7

4.1 Anlieferung 7
4.2 Transport....7
4.3 Lagerung 7

5 Erstinbetriebnahme (Erstinspektion der Maschine)....7

5.1 Sicherheit 7
5.2 Anforderungen an den Aufstellungsort 7
5.3 Montage 7
5.4 Erstinbetriebnahme 7

6 Bedienung 8

6.1 Tätigkeiten vor Gebrauch 8
6.2 Ein- und Ausschalten 8
6.3 Normalbetrieb....8
6.4 Bürsteneinstellung....8
6.5 Schrägstellung der Bürste 8
6.6 Tätigkeiten nach der Benutzung 8

7 Wartung....9

7.1 Sicherheit 9
7.2 Wartungsplan 9
7.3 Wartungsarbeiten....10

7.3.1 Maschine reinigen 10
7.3.2 Sicherheitsvorrichtungen prüfen 10

8 Fehlersuche ....10

7.1 Sicherheit 10
7.2 Serviceadresse....10
7.3 Erste Maßnahmen zur Störungsbeseitigung....10

9 Technische Daten 11

10 Konformitätserklärung....12

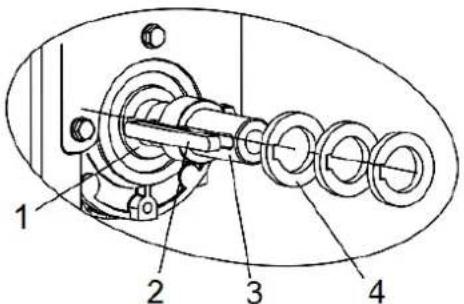

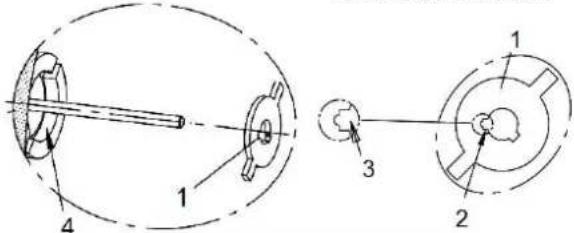

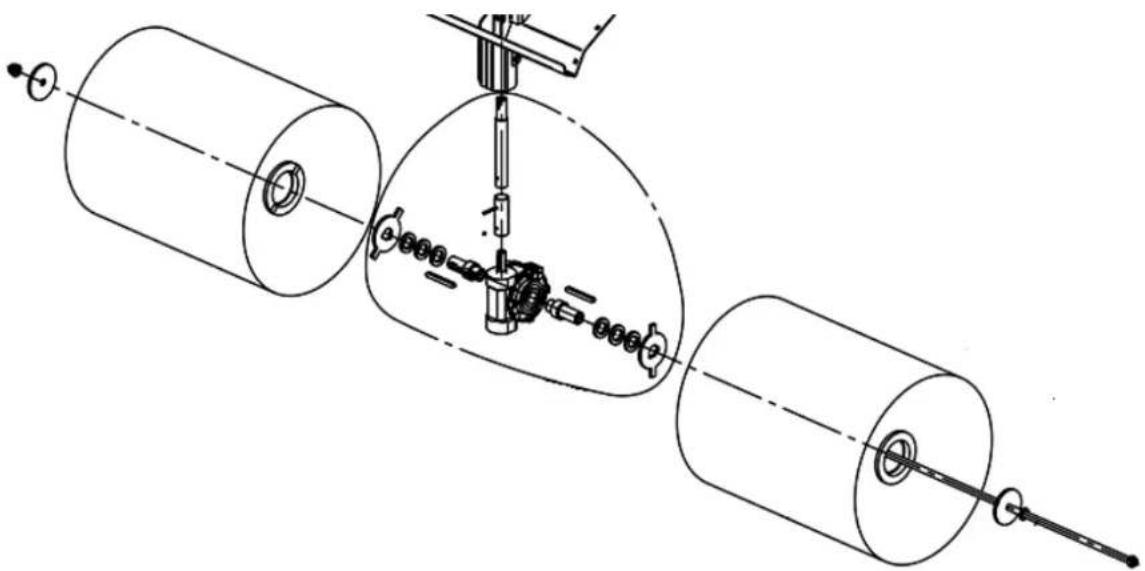

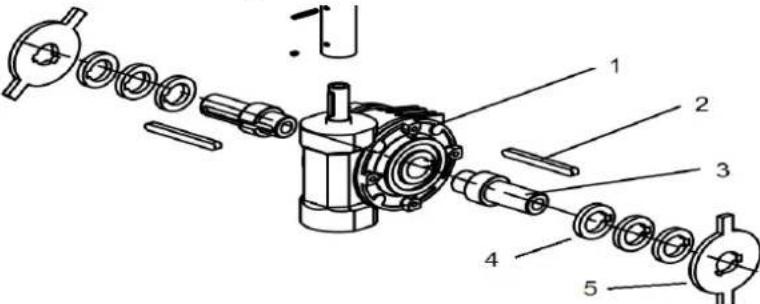

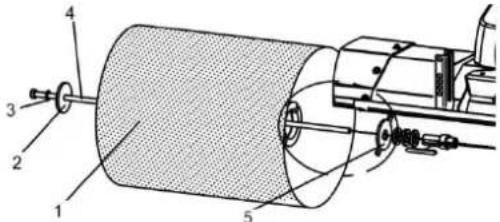

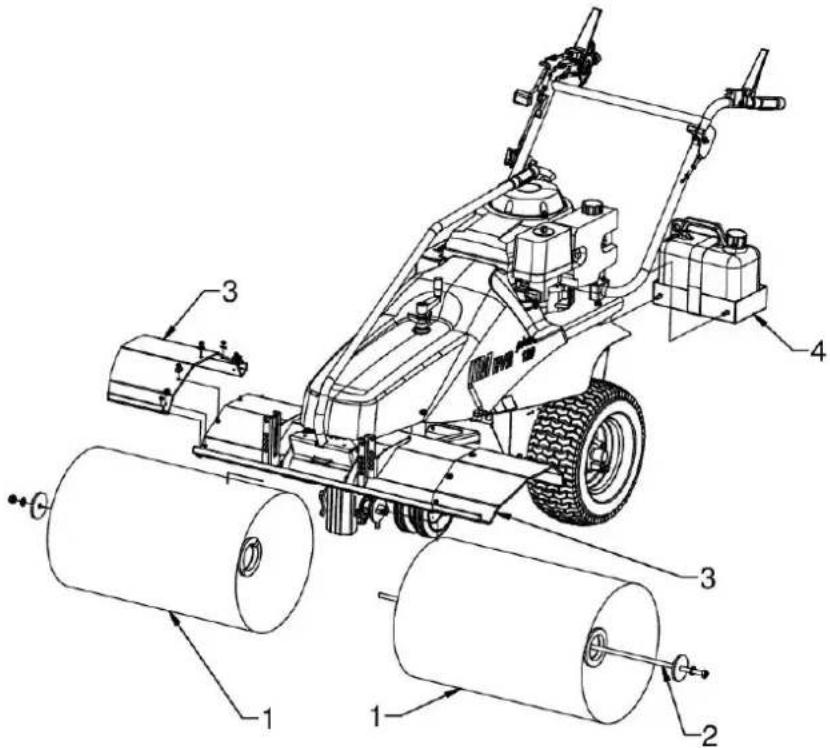

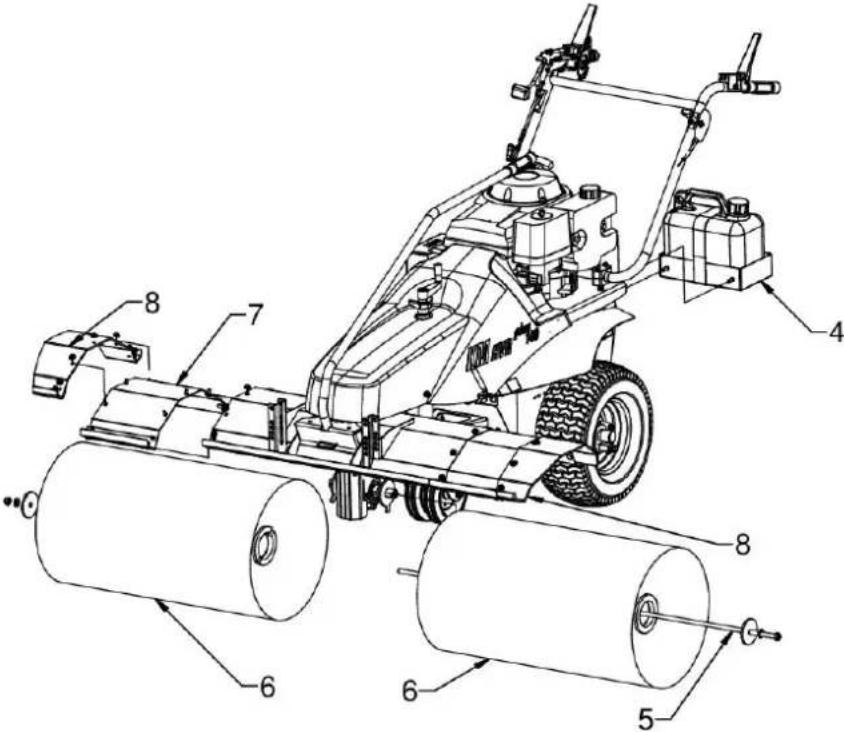

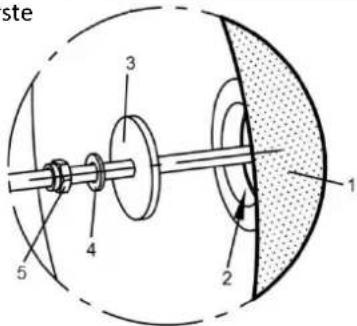

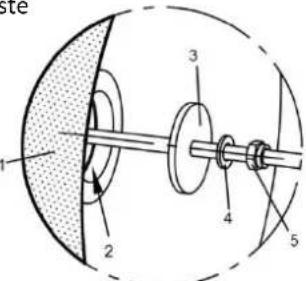

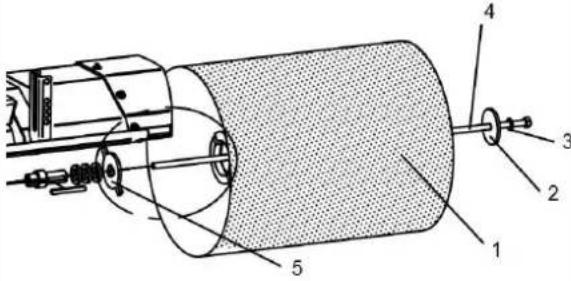

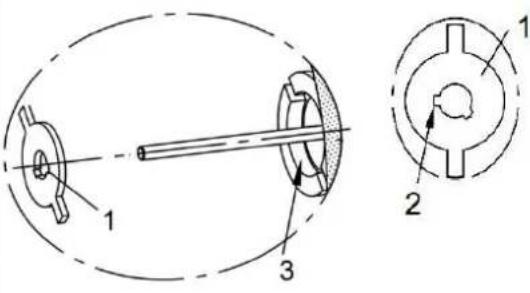

Montage der Kehrbürsten und Seitenabdeckungen 13-16

4

1 Wichtige grundlegende Informationen

4

Wir freuen uns, dass Sie sich für eine Maschine der Firma Cramer GmbH aus Deutschland entschieden haben.

Vor der ersten Benutzung der Maschine lesen Sie bitte die Bedienungsanleitung und beachten Sie die Hinweise und Sicherheitsvorschriften.

Impressum

Cramer GmbH

Reimersstr. 36

26789 Leer

Tel.: [phone]

Fax: [phone]

[e-mail]

Amtsgericht Aurich HRB 110877

Ust-IdNo: DE 814 305 398

1.1 Allgemeines

Information zu dieser Anleitung

• Die Befolgung der Hinweise in dieser Anleitung ermöglicht einen gefahrlosen und effizienten Umgang mit der Maschine.
• Die Bedienperson muss vor Beginn aller Arbeiten diese Anleitung sorgfältig gelesen und verstanden haben.
- Grundvoraussetzung für eine gefahrlose Nutzung der Maschine ist die Einhaltung aller angegebenen Sicherheitshinweise.

Aufbewahrung der Anleitung

• Die Anleitung ist Bestandteil der Maschine und muss in der unmittelbaren Nähe der Maschine aufbewahrt werden.
• Die Bedienperson muss zu jeder Zeit Zugang zu der Anleitung besitzen.

Verkehrsvorschriften

- Vor Fahrten und Transport auf öffentlichen Straßen müssen die geltenden Verkehrsvorschriften eingehalten werden.

Unfallverhütungsvorschriften

• Die allgemeinen Sicherheits- und örtlichen Unfallverhütungsvorschriften müssen zusätzlich berücksichtigt werden.
• Die nationalen Arbeitsschutzbestimmungen müssen eingehalten werden.

Mitgeltende Unterlagen

Montage-Anleitung, Konformitätserklärung.

1.2 Symbolerklärung

GEFAHR!

Dieses Symbol warnt vor einer unmittelbar drohenden Situation, die zu schweren Verletzungen oder Tod führt, wenn sie nicht gemieden wird.

WARNUNG!

Dieses Symbol weist auf eine möglicherweise gefährliche Gefahrenquelle hin, die zum Tod oder zu schweren Verletzungen führen könnte, wenn sie nicht gemieden wird.

VORSICHT!

Hinweis auf eine mögliche Gefährdung, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HINWEIS!

Dieses Symbol weist auf eine mögliche gefährliche Gefahrenquelle hin, die zu Sachschäden oder leichten Verletzungen führen kann.

1.3 Haftungsbeschränkung

Bei folgenden Punkten wird eine Haftung auf Seiten des Herstellers ausgeschlossen:

• Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäße Verwendung der Maschine und der Anbaugeräte.
- Einsatz von ungeschultem Personal.
- Verwendung von nicht zugelassenen Ersatzteilen. Es dürfen nur Originalteile verwendet werden.
- Eigenmächtige Umbauten an der Maschine und den Anbaugeräten.

1.4 Urheberschutz

© Cramer GmbH

Nur zu innerbetrieblichen Schulungszwecken ist das Vervielfältigen der Anleitung erlaubt.

1.5 Gewährleistung

Es gelten in jedem Land die von uns herausgegebenen allgemeinen Geschäftsbedingungen. Störungen innerhalb der gesetzlichen Gewährleistungsfrist beseitigen wir kostenlos, sofern ein Material- oder Herstellungsfehler unsererseits die Ursache sein sollte. Bei Störungen wenden Sie sich bitte mir Ihrem Kaufbeleg an ihren Verkaufshändler.

2.1 Bestimmungsgemäße Verwendung

Die Maschine ist als Kehrmaschine zum Kehren und Aufsammeln (bei Anbau eines Kehrgutbehälters) von Laub und Abfall zugelassen.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Bedienungs- und Wartungsbedingungen.

2.2 Mögliche Fehlanwendung

• Keine Drähte, Kabel oder schwere Steine aufsammeln. Schäden an der Maschine und Verletzungen durch das Fortschleudern.
• Keine Gegenstände mit dem Fuß unter die Kehrbürsten schieben. (Verletzungsgefahr!)
• Keine Stoffe einsammeln, die die Kehrbürsten zum Blockieren bringen könnten. (Sachschaden!)

2.3 Allgemeine Gefahrenquellen

2.3.1 Anwendung und Bedienung

• Vor Arbeitsbeginn ist die Maschine incl. der Anbaugeräte auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen.
• Die Bedienperson hat die Maschine bestimmungsgemäß zu verwenden.
• Der Betrieb in geschlossenen Räumen ist untersagt.
  • Die Maschine ist nur für die in der Anleitung ausgewiesenen Beläge zugelassen.
• Bedienung der Maschine nur von Personen, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind.
• Beim Starten des Motors dürfen keine weiteren Personen in der Nähe der Maschine sein.
• Alle Schutzeinrichtungen müssen ordnungsgemäß angebracht sein und funktionieren.
  • Die Maschine niemals unbeaufsichtigt lassen.
• Beim Verlassen der Maschine Motor abschalten und die Maschine gegen unbeabsichtigte Bewegungen sichern.
• Die Bedienperson ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

2.3.2 Produktspezifische Gefahren

- Keine leichtentzündlichen Stoffe oder heiße Gegenstände (z.B. Grillkohle) einsammeln oder kehren (Lebensgefahr durch Verbrennungen!).

2.3.3 Gefahren durch Motorbetrieb

• Nicht während des Betriebs und direkt danach Motorteile berühren. Erhebliche Verbrennungsgefahr durch heiße Oberflächen.
• Vor allen Arbeiten an der Maschine sowie vor Wartungs-, Reinigungs- und Reparaturarbeiten Motor abstellen und abkühlen lassen.

• Benzin nicht bei laufenden Motor nachfüllen, es besteht Lebensgefahr durch Verbrennungs- und Explosionsgefahr.

• Verschüttetes Benzin sofort mit einem Tuch entfernen, es besteht Lebensgefahr durch Verbrennungs- und Explosionsgefahr.

• Benzin in dafür vorgesehenen Behältern aufbewahren.
• Abgase sind giftig und gesundheitsschädlich, sie dürfen nicht eingeatmet werden.

2.3.4 Gefahren beim Fahrantrieb

• Ohne Anbaugeräte nur Steigungen bis 12 % befahren
• Mit Anbaugeräten nur Steigungen bis 2 % befahren
• Quer zur Fahrtrichtung nur Steigungen bis 12 % befahren
• Beim Arbeiten am Hang-Vorsicht beim Ausheben der Anbaugeräte

2.3.5 Gefahren für Kinder, ältere Personen und Haustiere

• Die Bedienperson muss auf die örtlichen Gegebenheiten achten, wie Lärmauswirkung auf Personen und Tiere.
• Die Maschine darf niemals am Hang abgestellt werden.
- Kinder, ältere Personen und Haustiere/Nutztiere dürfen sich nicht in der Nähe der Maschine aufhalten.
- Kinder dürfen nicht mit der Maschine spielen.

2.4 Wartung

• Instandsetzung-, Wartungs- und Reinigungsarbeiten sowie die Beseitigung von Funktionsstörungen dürfen grundsätzlich nur bei ausgeschaltetem Antrieb und stillstehendem Motor vorgenommen werden. Gegebenenfalls sind die Zündkerzenstecker abzuziehen.
  • Die Reinigung die Maschine darf nicht mit Spritzwasser erfolgen (Gefahr von Kurzschlüssen oder anderen Schäden).
• Sicherheitsüberprüfung nach den örtlich geltenden Vorschriften für ortsveränderliche gewerbliche genutzte Geräte beachten.
• Arbeiten an der Maschine immer mit geeigneten Handschuhen und Arbeitswerkzeugen durchführen.
• Nur Originalersatzteile des Herstellers verwenden.

2.5 Personal und Benutzerqualifikation

• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder Wissen dürfen die Maschine nicht benutzen, außer eine für ihre Sicherheit zuständige Person beaufsichtigt die Bedienung oder Einweisung.
• Jugendlichen unter 16 Jahre ist die Bedienung der Maschine verboten.
  • Die Reaktionsfähigkeit des Benutzers darf nicht beeinflusst sein, z.B. durch Drogen, Alkohol oder Medikamente.
  • Die Bedienperson muss in der Handhabung der Maschine unterwiesen worden sein.
  • Die Bedienperson muss mit den Hinweisen in der Anleitung vertraut sein.

2.6 Sicherheitskennzeichnungen

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten.

Gefahr durch fortschleudernde Teile bei laufendem Motor. Sicherheitsabstand von 3m einhalten.

Genügend Abstand zu heißen Flächen halten.

2.7 Erforderliche Schutzausrüstung

• Festes Schuhwerk
  • Enganliegende Kleidung
• Gehörschutz
• Sicherheitshandschuhe
• Schutzbrille

2.8 Sicherheitseinrichtungen

• Während des Betriebes die Abdeckungen nicht entfernen.
• Beschädigungen an den Sicherheitseinrichtungen sofort beheben.

3 Aufbau und Funktion

3.1 Kurzbeschreibung

Die Kehrmaschine ist zum Kehren und Aufnehmen (bei Anbau eines Kehrgutbehälters) von losem Schmutz einsetzbar. Die Maschine wird über einen Benzin-Motor angetrieben. Der Fahrantrieb kann zwischen vor und rückwärts gewechselt werden. Die Kehrbürsten sind in fünf Positionen verstellbar.

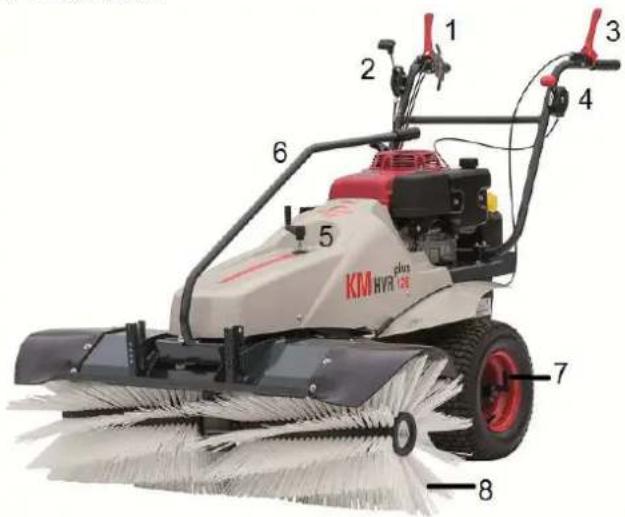

3.2 Übersicht

KM HVR 360 1 2 3 4 5 6 7 8

1 Fahrantrieb mit Easy Drive
2 Regulierungshebel Bürsten-Drehzahl
3 Hebel Bürstenantrieb
4 Gas-Hebel
5 Höheneinstellung der Bürste
6 Schwenkbügel für Bürstenstellung
7 Manuelle Radkupplung
8 Bürste

2.9 Verhalten im Gefahrenfall

1. Sofort stehen bleiben
2. Motor abstellen
3. Maschine verlassen.
4. Gefahrensituation beheben.

2.10 Umweltschutz

• Öle, Kraftstoffe, Fette und Filter sind ordnungsgemäß und getrennt entsprechend den gesetzlichen Vorschriften zu entsorgen. Bitte nicht in die Umwelt gelangen lassen.
  • Die Verpackungsmaterialien sind recyclebar. Bitte führen Sie diese einer Wiederverwertung zu.
• Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Sie können über geeignete Sammelsysteme entsorgt werden.

4

3.3 Bedienelemente

1. Fahrantrieb44 4

Rechter4=ebel4für4den4Fahrantrieb4

=ebel4gelöst:4 Maschine4 steht4

=ebel4 betätigt:444 Easy4Drive4 aktiv4

Easy4Drive4

Fahrgeschwindigkeit4und4Fahrtrichtung4kann4 stufenlos4variiert4werden.4

In4Pfeilrichtung4drehen:4

44444444444444444444fährt4rückwärts4

444444444444444444444fährt4vorwärts4

1. Regulierungshebel Bürstendrehzahl4

Bürstendrehzahl:4

4

4

444444444444444444444444444444444444444444444444444444444444

1. =ebel4

Bürstenantrieb4

+inken4=ebel4für4den4Bürstenantrieb44

=ebel4gelöst:4 Bürste4steht4

4

=ebel4betätigt:4 Bürste4dreht4 sich4

4. Gas-Hebel	Einstellungen Motorleistung:Choke / Vollgas → Langsam / Aus
5. Höheneinstellung der Bürste	Rechts drehen → Kehrbürste anhebenLinks drehen → Kehrbürste senkt sich
6. Schwenkbügel für Bürsteneinstellung	1. Schwenkbügel anheben (ausrasten)2. Einstellung wählen (mitte, links, rechts)3. Schwenkbügel zurückklappen (einrasten).
7. Manuelle Radkupplung	Wechsel von Motorantrieb auf Fortbewegung per Hand. (Mitnehmer um 180° drehen) Motorantrieb Handantrieb
8. Aufnahmepunkte für Anbaugeräte	Anbaugeräte in die dafür vorgesehene Langlochführung einhängen und mit den Federsteckern sichern.
9. Funktion Stützrad	Stützrad frei: Fahren in alle RichtungenStützrad fest: Fahrrichtung geradeaus auch bei schrägerBürsteneinstellung

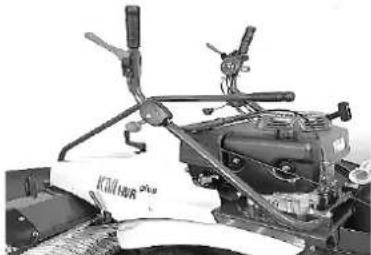

10. Lenkbügel Höheneinstellung und Montage	Höheneinstellung:
	hoch mittelniedrig
	1. Kreuzschraube herausdrehenVerstellstange festhalten2. Höheneinstellung im Lochmuster wählen3. Kreuzschraube wieder mit der Verstellstange fest verschrauben
11. Lenkbügel lösen und zurückklappen	(für den Transport und Lagerung)
	1. Kreuzschraube lösen2. Verstellstange vorne auf die Bürstenhaube legen3. Bowdenzüge (Kabel) rechts und links vom Motorblock halten4. Lenkbügel vorsichtig zur Motorhaube schwenken (auf die Kabel achten!)5. Schwenkbügel wie auf dem Bild positionieren.

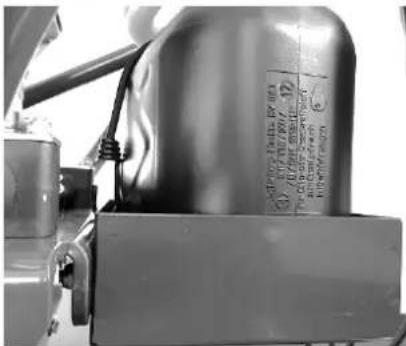

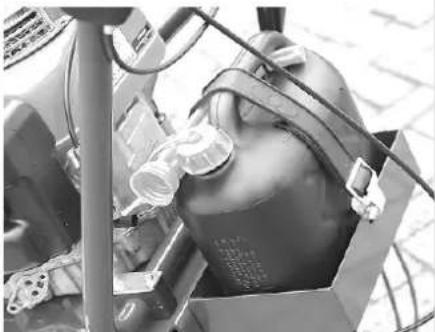

12. Benzinkanister HVR plus Modelle	Zum schnellen Nachfüllen des Benzintanks

3.4 Arbeitsplatz und Gefahrenbereiche

Arbeitsplatz:

Hinter der Maschine an den Haltegriffen

Gefahrenbereiche:

• Einzugsbereich der Kehrbürsten
• Auswurfbereich der Kehrbürsten

3.5 Zubehör und Ersatzteile

Originalteile

Es dürfen nur die Original-Ersatzteile und das Original-Zubehör verwendet werden.

4.1 Anlieferung

Gefahren durch hohes Eigengewicht

• Die Maschine darf nicht von Hand angehoben werden.
- Maschine an den Griffen vom Transporter ziehen.

Transportinspektion durchführen

• Nach der Anlieferung, die Maschine auf Vollständigkeit und eventuelle Beschädigungen prüfen.
• Die Montage und Erstinbetriebnahme muss von einem Fachhändler bzw. einer Fachkraft für dieses Gebiet durchgeführt werden.

5 Erstinbetriebnahme (Erstinspektion der Maschine)

5.1 Sicherheit

Unbefugtes Wiedereinschalten

• Es ist verboten, die Maschine einzuschalten, während eine weitere Person an der Maschine arbeitet.
• Während der Entleerung des Kehrgutbehälters muss der Motor der Maschine außer Betrieb sein.

Gefahren durch mangelnde Ordnung und Sauberkeit

• Die Maschine regelmäßig von angetrocknetem Dreck und Sand befreien.
• Die Maschine auf blockierende Gegenstände kontrollieren.

Gefahren durch nicht angebrachte Schutzeinrichtungen

WARNUNG!

Verletzungsgefahr durch drehende Bürsten!

Durch Eingreifen in die Bürsten können Körperteile eingezogen werden. Ohne Abdeckungen können Verletzungen durch fortgeschleuderte Materialien entstehen.

√ Während des Betriebes nicht in die Kehrbürsten greifen.
√ Abdeckungen im Betrieb nicht öffnen oder entfernen.

4.2 Transport

Transport ohne Verpackung

• Maschine außer Betrieb setzen.
- Maschine mit Spanngurten befestigen.

4.3 Lagerung

• Nicht im Freien aufbewahren
• Keinen aggressiven Materialien aussetzen
• Vorher mit einer weichen Bürste reinigen.

5.2 Anforderungen an den Aufstellungsort

• Maschine nur auf einer ebenen Fläche und festem Untergrund abstellen.
• Anbau- und Anhängegeräte nur auf einer ebenen Fläche und festen Untergrund anbauen

5.3 Montage

Bitte die Montageanleitung im Anhang dieser Bedienungsanleitung beachten.

5.4 Erstinbetriebnahme

Maschine starten

1. Benzin in den Benzintank füllen
2. Motor, Ölstand prüfen (siehe Motor-Bedienungsanleitung)
3. Schutzausrüstung anlegen
4. Gas-Hebel auf Choke schieben
5. Anlassergriff bis zu Wiederstand leicht ziehen
6. Den Anlassergriff kräftig durchziehen
7. Anlassergriff vorsichtig zurückbewegen.

6.1 Tätigkeiten vor Gebrauch

Grundeinstellung

√ Maschine steht

√ Bürstenhöhe eingestellt

√ Benzintank aufgefüllt

6.2 Ein- und Ausschalten

Einschalten

1. Gas-Hebel auf Choke

2. Starterseil ziehen

3. Läuft der Motor - Choke herausnehmen, auf Vollgas

Ausschalten

1. Gas-Hebel auf 0 = Aus

Ausschalten in einer Notsituation

1. Antrieb wegnehmen

2. Gas-Hebel auf O = Aus.

6.3 Normalbetrieb

WARNUNG!

Verletzungsgefahr durch leichtentzündliche Stoffe und Hitze!

Stoffe, die auf eine heiße Fläche treffen, können durch Flammenbildung zu schweren Verbrennungen am Körper führen, z.B. heißes oder brennendes Gut wie Kohle.

√ Leichtentzündliche Stoffe von der Maschine fernhalten.
√ Kein ausgelaufenes Benzin oder ähnliche Stoffe kehren.

Maschine einschalten

• Hebel Fahrantrieb betätigen
- Geschwindigkeit wählen
• Hebel Bürstenantrieb betätigen
• Maschine über die zu kehrende Flächen fahren
- Um den Schmutz zur Seite zu kehren, Kehrbürste links oder rechts einstellen.
- Bei starker Verschmutzung Bürstendrehzahl erhöhen.

Maschine ausschalten.

6.4 Bürsteneinstellung

Höheneinstellung der Bürste durch das Verstellen des Stützrades:

• Die Borsten der Bürsten sollten den Boden gerade so berühren
• Kurbel nach links drehen: Bürste senkt sich
- Kurbel nach rechts drehen: Bürste hebt sich.
Eine zu tiefe Einstellung der Bürste führt zu einer Überbelastung der Antriebe und zu einem unnötigen Verschleiß der Bürsten.

6.5 Schrägstellung der Bürste

Um den Schmutz zur einer bestimmten Seite zu kehren:

• Bürste auf die linke oder rechte Seite einstellen
• Zum leichteren Schrägkehren das Stützrad in Geradeausfahrt festsetzen.

6.6 Tätigkeiten nach der Benutzung

1. Motor abstellen
2. Dreck und Sand grob mit einem weichen Handbesen entfernen.
3. Kehrbürsten von eingewickelten Bändern oder Drähten befreien.
4. Die Maschine nur sauber und trocken abstellen
5. Ggf. Benzinhahn schließen.

7.1 Sicherheit

GEFAHR!

Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten!

Fehlerhafte Arbeiten können zu schweren Körperverletzungen und Sachschäden führen.

√ Für ausreichend Montagefreiheit sorgen
√ Bauteile separat legen
√ Alle Bauteile wieder einbauen
√ Alle Sicherheits-Abdeckungen wieder montieren
√ Gefahrenbereich frei von Personen
√ Arbeiten am Motor; Zündkerzenstecker abziehen.

7.2 Wartungsplan

Wartung Vor jeder Nutzung Jährlich Interwalle in	Stunden
25 50 100 200
Reinigung	X (Pkt. 7.3.1)
Sicherheitsvorrichtungen prüfen	X (Pkt. 7.3.2)
Alle Schrauben auf festen Sitz überprüfen	O
Motorölstand prüfen	B
Luftfilter prüfen	B
Luftfilter reinigen oder austauschen (normale Nutzung)		B
Luftfilter reinigen oder austauschen (staubige Bedingungen)	B
Reifenluftdruck anpassen	O
Kehrwalze auf eingewickelte Bänder prüfen	O
Höheneinstellung der Bürste prüfen	X (Pkt. 6.4)
Kehrwalze auf Verschleiß prüfen		O
Bowdenzüge prüfen und einstellen						F
Dreh- und Gelenkpunkte ölen		O
Bowdenzüge ölen						O
Auf eventuellen Kraftstoff- oder Ölaustritt kontrollieren	O
Kraftstofffilter austauschen					B
Zündkerzen austauschen					B

X = In dieser Bedienungsanleitung unter dem angegebenen Punkt beschrieben

O = Nicht in dieser Bedienungsanleitung beschrieben

B = Beschreibung liegt in der beiliegenden Motor-Bedienungsanleitung bei

F = Arbeiten dürfen nur von einer in diesem Bereich qualifizierten Fachkraft ausgeführt werden.

7.3 Wartungsarbeiten

VORSICHT!

Verletzungsgefahr durch Verbrennungsmotoren

Reinigungs- und Reparaturarbeiten dürfen niemals während des Betriebes oder im Leerlauf der Maschine erfolgen, da es zu Verbrennungen und Schnittverletzungen kommen könnte.

√ Maschine und Motor abstellen und abkühlen lassen
√ Zündkerzenstecker abziehen
√ Bei allen Arbeiten Arbeitsschutzkleidung und Schutzhandschuhe tragen
√ Berührungen der heißen Bauteile vermeiden.

7.3.1 Maschine reinigen

HINWEIS!

Sachschaden!

Maschine nicht mit Spritzwasser reinigen.

- Maschine mit einer weichen Bürste reinigen oder mit einem feuchten Lappen abwischen.

7.3.2 Sicherheitsvorrichtungen prüfen

Sicherheitsvorrichtungen sind:

• Abdeckungen der Bürsten (inkl. der Gummileisten)
• Abdeckungen der Antriebsräder
• Abdeckung der Motorhaube.

Die Abdeckungen dürfen keine Beschädigungen aufweisen oder demontiert werden. Bei Beschädigungen oder Verlust diese ersetzen. Die Maschine darf ohne Sicherheitsvorrichtungen nicht in Betrieb genommen werden.

8 Fehlersuche

8.1 Sicherheit

Vorgehen bei Störungen und Unfällen

1. Not-Halt einleiten (Arbeitsplatz verlassen)
2. Maschine ausstellen
3. Störungsursache ermitteln
4. Störung beheben oder Fachhändler kontaktieren.

8.2 Serviceadresse

Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater. Bei Fragen bitte immer die Serien-Nr. der Maschine angeben. (Siehe Typenschild auf der Maschine oder auf dem Deckblatt der Betriebsanleitung).

Ersatzteilzeichnungen und Ersatzteilelisten sind auf unserer Internet-Seite www.cramer.eu zum Download bereitgestellt.

8.3 Erste Maßnahmen zur Störungsbeseitigung

Störung / Fehlermeldung Behebung	Hinweise
Motor startet nichtGeringe Motorleistung	Stellung des Gashebels prüfen (START).Kraftstoff tanken.Kraftstoffhahn öffnen.Den schlechten oder alter Kraftstoff im Tank und Vergaser ablassen, frischen Kraftstoff tanken.Zündkerze prüfen und reinigen, bei Bedarf auswechseln.Luftfilter überprüfen, bei Bedarf reinigen.Bowdenzug zum Motor prüfen.Kraftstoffleitung verstopft oder Wasser im Benzin → Kraftstoffleitung und Tank entleeren und neues Benzin auffüllen.Cramer-Fachhändler benachrichtigen.	Bedienungsanleitung des Motor-Herstellers beachten!
Motor wird zu heiß	Vergaser einstellen lassen.Motoröl nachfüllen.
Motor läuft, aber Gerät fährt nicht	Bowdenzug des Fahrantriebs einstellen.Cramer-Fachhändler benachrichtigen.	Bei anhaltender Störung den Verkaufshändler benachrichtigen.Nur Original-Ersatzteile verwenden!
Gerät kehrt nicht richtigStarker Verschleiß der Bürste	Kehrbürste auf Verschleiß prüfen, bei Bedarf auswechseln.Kehrbürste mit Höhenverstellung absenken bzw. anheben.Bowdenzug des Kehrantriebs nachstellen.Cramer-Fachhändler benachrichtigen.
Niedrige Drehzahl der Bürste	Keilriemen schlupft → Bowdenzug am Klappgriff für den Bürstenantrieb nachspannen.
Bürsten laufen mit	Bowdenzug an den Verstell-Schrauben einstellen.
Kehrgutbehälter nimmt unzureichend auf	Sitz der Gummileiste am Kehrgutbehälter korrigieren.Stützrad verstellen.
Schnee wird unter das Gerät geschleudert	Bei zu hohem Schnee ein Schneeschild verwenden.Bürstenstellung ganz nach links oder rechts einstellen.
Keine oder schwache Antriebsleistung	Luft im Getriebe. Behebung darf nur durch den Verkaufshändler geschehen.

9 Technische Daten
4

KM HVR KM HVR plus KM HVR plus 120 KM HVR plus 140
Gerätedaten
Länge x Breite x Höhe, cm 194 x 103 x 93 194 x 103 x 93 194 x 123 x 93 194 x 143 x 93
Leergewicht (Transportgewicht), kg 139 140 145 147
Arbeitsgeschwindigkeit vorwärts km/h Rückwärts km/h	0-5,10-3	0-5,10-3	0-5,10-3	0-5,10-3
Bürstengeschwindigkeit U/min	170-275	160-260	160-260	160-260
Steigfähigkeit, max.%	12
Steigfähigkeit mit Anbaugeräten, max.%	2
Arbeitsbreite, cm	100 100 120 140
Stützrad	360° frei drehbar
Bürste ist einstellbar	Links Mitte Rechts
Motor
Modell	Briggs & Stratton950 E	HondaGXV 340	HondaGXV 340	HondaGXV 340
Hubraum, cm^3	223 337 337 337
Max. Motordrehzahl, U/min	3500	3300	3300	3300
Min. Motordrehzahl, U/min	3080	1250	1250	1250
Netto-Leistung kw/HP	4,1 / 5,6	6,6 / 8,9	6,6 / 8,9	6,6 / 8,9
Max. Dauerleistung	2,7 / 3,7	4,4 / 5,9	4,4 / 5,9	4,4 / 5,9
Kraftstoffart	Normalbenzin bleifrei
Tankinhalt, Liter	1,1	2,1	2,1	2,1
Zündkerze	QC 12 YC	BPR 5 ES	BPR 5 ES	BPR 5 ES
Motoröl-Typ	SAE 10W30
Füllmenge-Motoröl, Liter	0,7	1,1	1,1	1,1
Bereifung
Antriebsrad	∅ 400 (6.50-8)
Luftdruck, bar	0,8
Stützrad	∅ 180
Radantrieb	Hydrostat Automatikgetriebe
Umgebungsbedingungen
Temperatur, °C	-5 bis +40	-5 bis +40	-5 bis +40	-5 bis +40
Arbeits-Untergrund	Asphalt. Industrieboden, Estrich, Beton, Pflastersteine
Einsatzbereich	Üblicher Gebrauch in der Anlagen- und Grünflächenpflege
Geräuschemission
GeräuschentwicklungVolllast, dB(A)	90	89,8	89,8	89,8
Garantierter Schall-Leistungspegel, dB(A)	103	102,3	102,3	102,3
Schalldruckpegel am Ohr des Bedieners, dB(A)	91	90,4	90,4	90,4
Hand-Arm Vibrationswert, m/s^2	< 2,5	< 2,5	< 2,5	< 2,5
Abgrenzung der Verantwortlichkeiten für die Komponenten:Motor	B&S	Honda	Honda	Honda
Baujahr	Siehe Typenschild Maschine
Technische Änderungen vorbehalten!

4

EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A

Der in der Gemeinschaft niedergelassene Bevollmächtigte

Cramer GmbH

Reimersstr. 36

26789 Leer

erklärt hiermit, dass folgendes Produkt

=ersteller: Cramer GmbH=

Reimersstr. 36

267→9 Leer

Produktbezeichnung: Kehrmaschine

Fabrikat: Cramer GmbH=

Seriennummer: siehe Typenschild auf dem Deckblatt

Typenbezeichnung: KM = VR, KM = VR plus, KM = VR plus 120, KM = VR plus 140

allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angewandten Richtlinien - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.

Folgende weitere EU-Richtlinien wurden angewandt:

EMV-Richtlinie 2004/10→/EG

EU-Richtlinie 2000/14/EG

Folgende harmonisierte Normen wurden angewandt:

EN 12733:2001+A1:2009

EN 349:1993+A1:200→

EN 55012:2007/A1:2009

EN 953:1997+A1:2009

EN ISO 12100:2010

EN ISO 13→57:200→

EN ISO 3744:2010

DIN EN ISO 5349-2

Name und Anschrift der Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen:

Andre Schwarzkopf

Cramer GmbH=

Reimersstraße 36

267→9 Leer

Ort: Leer

Datum: 01.11.2013

A. Bruns

Geschäftsführung

Schwarzkopf A. Schwarzkopf CE-Beauftragter

Montage der Kehrbürsten
Anlieferung, Verpackung , Montage		Gefahren durch hohes EigengewichtDie Maschine darf nicht von =and angehoben werden.+enkbügel montieren und Maschine an den Griffen vom Transporter ziehen.(Siehe unter 3.3 Nr. 10)Maschinenteile einzeln aus der Verpackung nehmen.Transportinspektion durchführenNach der Anlieferung, die Maschine auf Vollständigkeit und Beschädigungen prüfen.Die Maschine wird teilmontiert an den Fachhändler geliefert.Die Montage und Erstinbetriebnahme muss von einem Fachhändler bzw. einer Fachkräfte für dieses Gebiet durchgeführt werden.VerpackungVerpackungsmaterialien bitte getrennt entsorgen.
	VORSICHT!Klemmgefahr bei der Montage!
Durch das Anbringen der Bauteile können Körperteile eingeklemmt werden.√ Während der Montage enganliegende Kleidung und Sicherheits-Handschuhe tragen.
Übersicht
1.RechteBürste	1. Übersicht rechte Bürste	1. Rechte Bürste	2. Scheibe3. Kleine Scheibe4. Gewindestange5. Scheibe mit Nasen
	2. Die Scheibe mit Nasen (Nr. 1) und Markierung genau passend in die Vertiefung des =ohlkörpers der rechten Bürste hineindrücken. Eventuell mit leichten Schlägen	1. Scheibe mit Nasen	2. Nut mit Markierung3. Detailzeichnung Nut mit Markierung4. Vertiefung
	3. Die Scheibe in die Vertiefung der Außenseite der rechten Bürste hineindrücken.	1. Bür	2. Vertiefung3. Scheibe4. Kleine Scheibe5. Sicherungsmutter
2.+inke Bürste	1. Übersicht linke Bürste		1. +inke Bürste2. Scheibe3. Kleine Scheibe4. Gewindestange5. Scheibe mit Nasen
	2. Die Scheibe mit Nasen (Nr. 1) und ohne Markierung genau passend in die Vertiefung des =ohlkörpers der linken Bürste hineindrücken. Eventuell mit leichten Schlägen		1. Scheibe mit Nasen2. Nut ohne Markierung symmetrisch3. Vertiefung
	3. Die Scheibe in die Vertiefung der Außenseite der linken Bürste hineindrücken.	1. Bür:	2. Vertiefung3. Scheibe4. Kleine Scheibe5. Sicherungsmutter
3.+inke und rechte Bürstenwelle montieren	1. Paßfedern in die Nut der Welle stecken.2. Kurze Seite der Welle mit den Paßfedern links und rechts in die Bohrung des Getriebes stecken.3. Auf jedes Wellenende 3 Ausgleichsscheiben schieben.		1. Bohrung des Getriebes2. Paßfeder3. Welle4. Ausgleichsscheiben
Übersicht			1. Bohrung des Getriebes2. Paßfeder3. Welle4. Ausgleichsscheiben5. Scheibe mit Nasen
4.Bürsten montieren	1. Vormontierte Bürsten auf die Bürstenwellen schieben2. Bei der linken Bürste die Nut ohne Markierung über die Paßfeder führen3. Bei der rechten Bürste die Nut mit Markierung über die Paßfeder führen4. Die Bürsten sind nun auf Versatz eingesetzt5. Gewindestange durch die gesamte Bürsteneinheit schieben6. Auf beiden Enden mit einer kleinen Scheibe und Sicherungsmutter sichern (Siehe auch Zeichnung unter 2.3).

Montage der Seitenabdeckungen für KM =VR, KM =VR plus, KM =VR plus 120
Übersicht		1. Bürste 100/120 cm2. Gewindestange 100/120 cm3. Seitenabdeckung (Gummi) 100/120 cm4. Benzinkanister
Seitenabdeckungen links und rechts montieren	Zu Punkt 3:Die Gummi-Seitenabdeckungen wie auf der Zeichnung angegeben über den +öchern der Abdeckungsbleche positionierenSchrauben von unten durch die vorgegebenen +öcher steckenAuf der anderen Seite die +ochscheiben über das Schraubenende legen und mit den Sicherungsmuttern sichern.
Benzinkanister montieren	1. Benzinkanister entnehmenBlechhalterung des Benzinkanisters an die =alterung der Kehrmaschinen halten (Die +öcher der Bohrungen müssen aufeinander liegen)Schrauben von der Seite der Benzinkanister-=alterung durch die Bohrungen steckenSchrauben an der =alterung der Kehrmaschine durch eine Sicherungsmutter sichern.
Montage der Seitenabdeckungen für KM =VR plus 140
Übersicht		4. Benzinkanister5. Gewindestange 140 cm6. Bürste 1407. Adapterblech→. Seitenabdeckung (Gummi) 140 cm
Seitenabdeckungen links und rechts montieren	Zu Punkt 7:1. Adapterbleche unter den +öchern des Abdeckblechs der Kehrbürsten positionieren2. Schrauben von unten durch die vorgegebenen +öcher stecken3. Auf der anderen Seite die +ochscheiben über das Schraubenende legen und mit den Sicherungsmuttern sichern.Zu Punkt →:4. Die Gummi-Seitenabdeckungen wie auf der Zeichnung angegeben über den +öchern der Abdeckungsbleche positionieren5. Schrauben von unten durch die vorgegebenen +öcher stecken6. Auf der anderen Seite die +ochscheiben über das Schraubenende legen und mit den Sicherungsmuttern sichern.
Benzinkanister montieren	Siehe unter KM =VR plus 120
