45-228-026 MX - Wandhalterung Ergotron - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 45-228-026 MX Ergotron als PDF.
| Produkttyp | Wandhalterung |
| Marke | Ergotron |
| Modell | 45-228-026 MX |
| Farbe | Schwarz |
| Material | Stahl / Kunststoff |
| Gewichtskapazität | 6,35 – 13,61 kg (14 – 30 lbs) |
| Neigungsbereich | -5° bis +75° |
| Schwenkbereich | 360° |
| Drehung | 180° |
| Höhenverstellung | 130 mm (5") |
| VESA-Kompatibilität | VESA 75×75, 100×100, 200×200 (über Adapter) |
| Bildschirmgröße | 17" – 32" (geschätzt) |
| Montageart | Wandmontage (Beton oder Holzständer) |
| Lieferumfang | Halterung, Montagematerial, Anleitung |
| Gewicht (Halterung) | ca. 2,5 kg |
| Garantie | 5 Jahre (Herstellergarantie) |
| Wartung | Regelmäßige Überprüfung der Schrauben |
| Sicherheitshinweis | Wand muss mindestens das Vierfache des Gerätegewichts tragen |
Häufig gestellte Fragen - 45-228-026 MX Ergotron
Benutzerfragen zu 45-228-026 MX Ergotron
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wandhalterung kostenlos im PDF-Format! Finden Sie Ihr Handbuch 45-228-026 MX - Ergotron und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 45-228-026 MX von der Marke Ergotron.
BEDIENUNGSANLEITUNG 45-228-026 MX Ergotron
Die aktuellste Anleitung für die Montage durch den Benutzer finden Sie hier: www.ergotron.com

Benutzerhandbuch - Nederlands
Stellen Sie sicher, daß die Wand an der Sie das Display montieren wollen mindestens das vierfache Gewicht der zu befestigenden Geräte tragen kann. Eine Befestigung an Oberfl ächen, die nicht in der Lage ist, dieses Kriterium zu erfüllen, könnte zu einem instabilen und/oder unsicheren Zustand führen, welcher Personen- oder Sachschaden zur Folgen haben könnte.

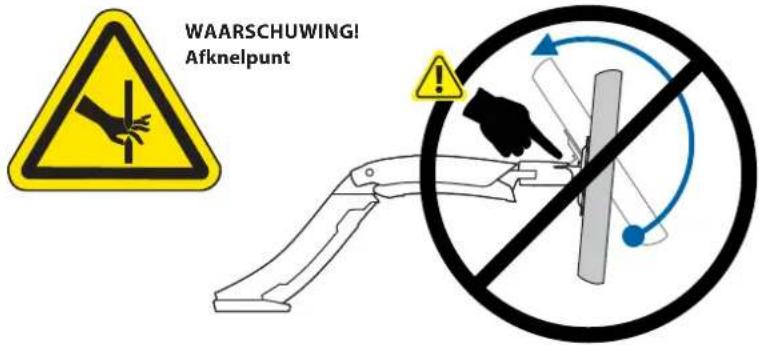

HINWEIS: Die Befestigungsschrauben können sich durch Vibrationen bei der Bewegung der Befestigungslösung im Lauf der Zeit lockern. Überprüfen Sie die Befestigungslösung regelmäßig auf gelockerte Befestigungsschrauben. Sie können die Befestigungsschrauben mit einem Gewindekleber für geringe Belastungen fixieren, um ein Lockern zu vermeiden.

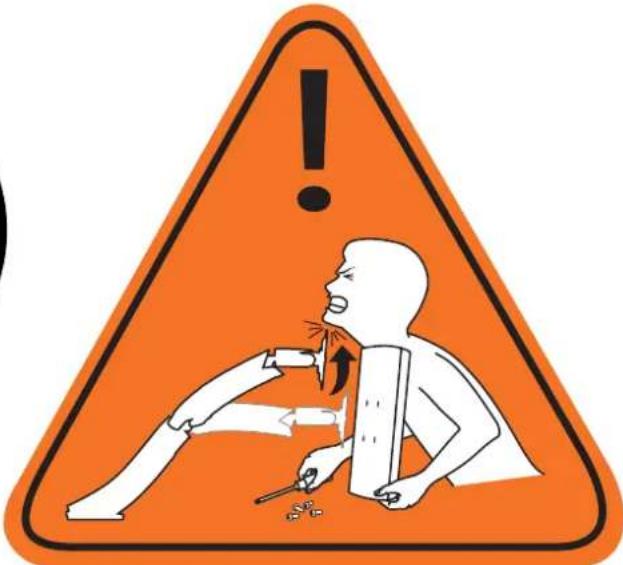

Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung, um ruckfreie und einfache Bewegungen zu ermöglichen. Je nach Ihrem Produkt und der jeweiligen Einstellung können zahlreiche Manipulationen erforderlich sein, bevor Sie einen Unterschied feststellen. Zur Sicherstellung einer sicheren und optimalen Produktfunktion sollten Sie diese Einstellschritte immer dann durchführen, wenn Geräte hinzugefügt oder entfernt werden, was eine Veränderung der Traglast zur Folge hat.

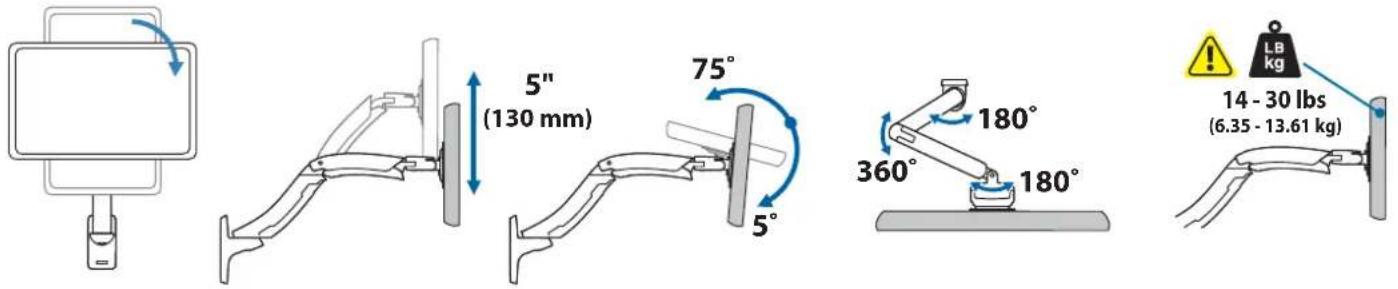

Produkteigenschaften & Technische Daten

| A | B | C | D | ||
| 1 | ![]() | ![]() | 1x M3 x 6mm | 1x![]() | 2x![]() |
![]() | |||||
| 2 | 4x![]() | 4x M4 x 10mm | 4x M4 x 12mm | 4x M5 x 7mm | M5 x 12mm |
| 3 | 8mm | ![]() | ![]() | ||
| 4 | 4x | 4x![]() | |||
| 5 | ![]() | 4x 2mm | 4x M8M5-Konverter | n | |

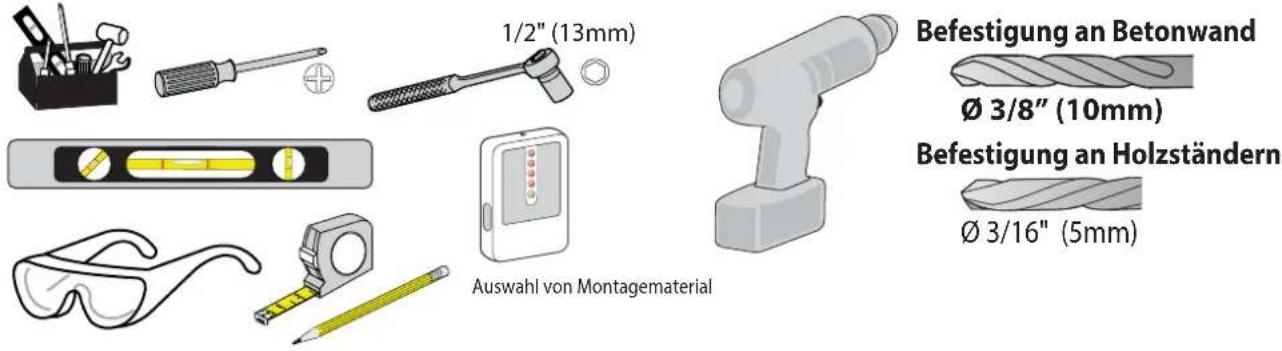

Benötigtes Werkzeug


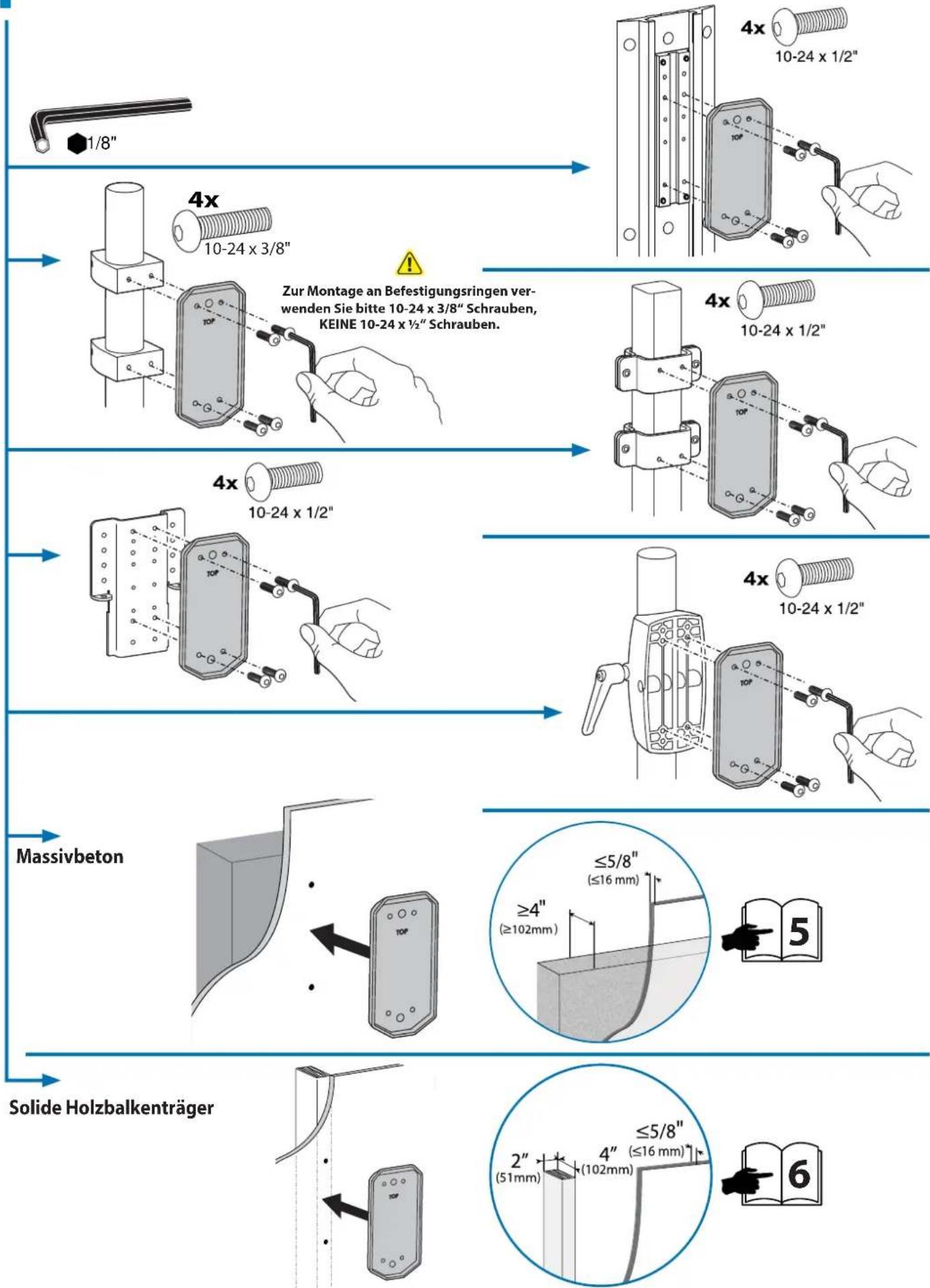

1/2" (13mm) Auswahl von Montagematerial Befestigung an Betonwand Ø 3/8" (10mm) Befestigung an Holzständern Ø 3/16" (5mm)1
Wählen Sie die Befestigungsmethode. Ergotron Produkt. Alu-Profilschiene und Bügel Separat erhältlich


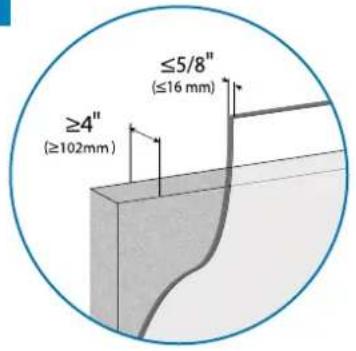

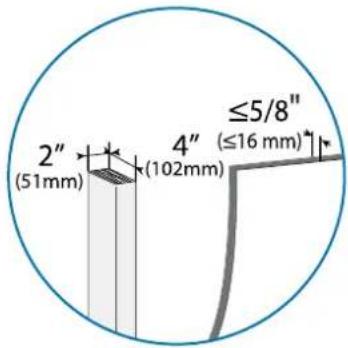

1/8" 4x 10-24 x 3/8" Zur Montage an Befestigungsringen verwenden Sie bitte 10-24 x 3/8" Schrauben, KEINE 10-24 x ½" Schrauben. 4x 10-24 x 1/2" Massivbeton ≤5/8" (≤16 mm) ≥4" (≥102mm) 5 Solide Holzbalkenträger 2" (51mm) 4" (≤16 mm) ≤5/8" (≤16 mm) 61 Massivbeton

2

Die Bohrlöcher müssen mindesten 80 mm tief sein und sollten in Massivbeton gebohrt werden, nicht in Mörtel oder Abdeckmaterialien. Sollten Sie beim Bohren feststellen, dass Sie in Beton bohren, der Hohlräume enthält, so wiederholen Sie den Vorgang bis sich alle vier Bohrlöcher vollständig in massivem Beton befinnden.
Verankerungen die sich in nicht vollständig massivem Beton befin den, werden das Gewicht der angehängten Last nicht tragen und zu einem instabilen, unsicheren Zustand führen, der zu Personen- und/oder Sachschaden führen kann.
!
ACHTUNG:
1
Solide Holzbalkenträger

2x

8mm
!

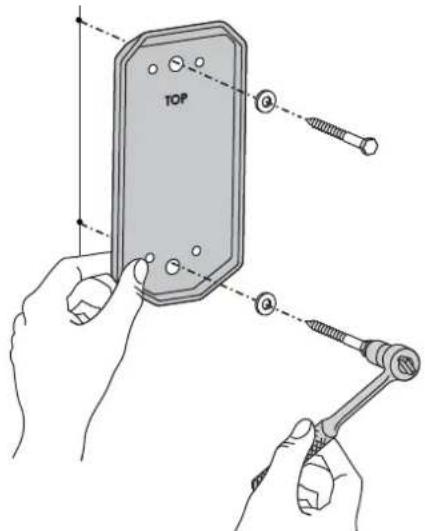

VORSICHT: Bitte versichern sie sich, dass die Wandhalterung gerade befestigt ist und dabei dicht and der Wand anliegt. DIE SCHRAUBEN NICHT ZU STRAFF ANZIEHEN.


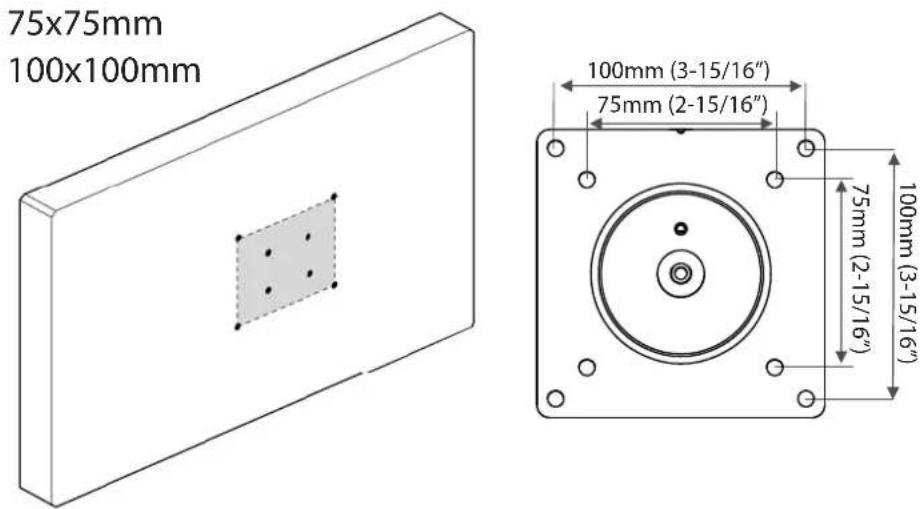

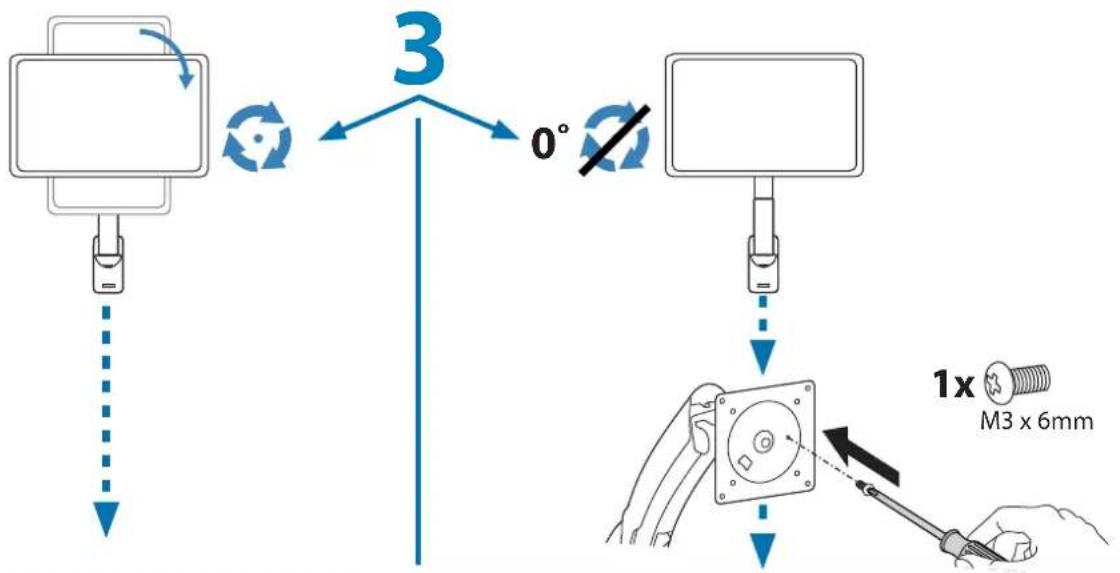

3 0° 1x M3 x 6mm4 Größe des TV/Monitor-Lochmusters prüfen

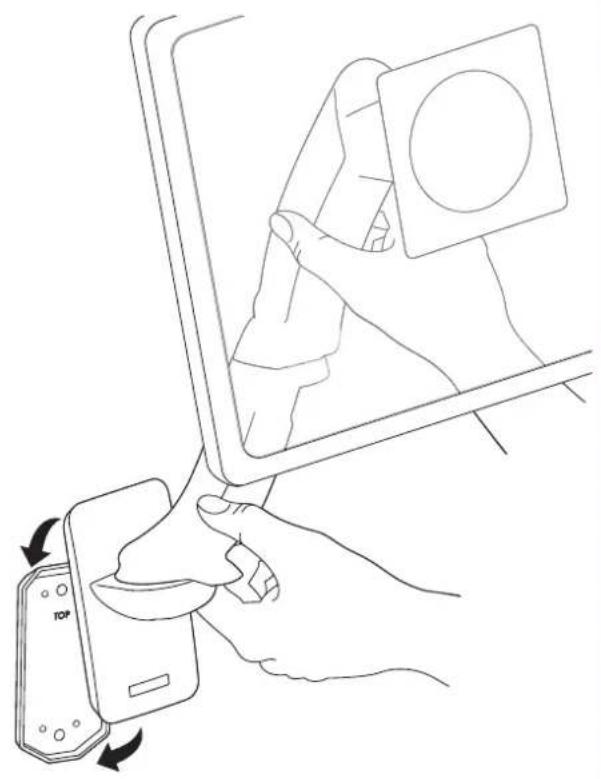

4 TV/Monitor vom Typ A am Arm befestigen.
A

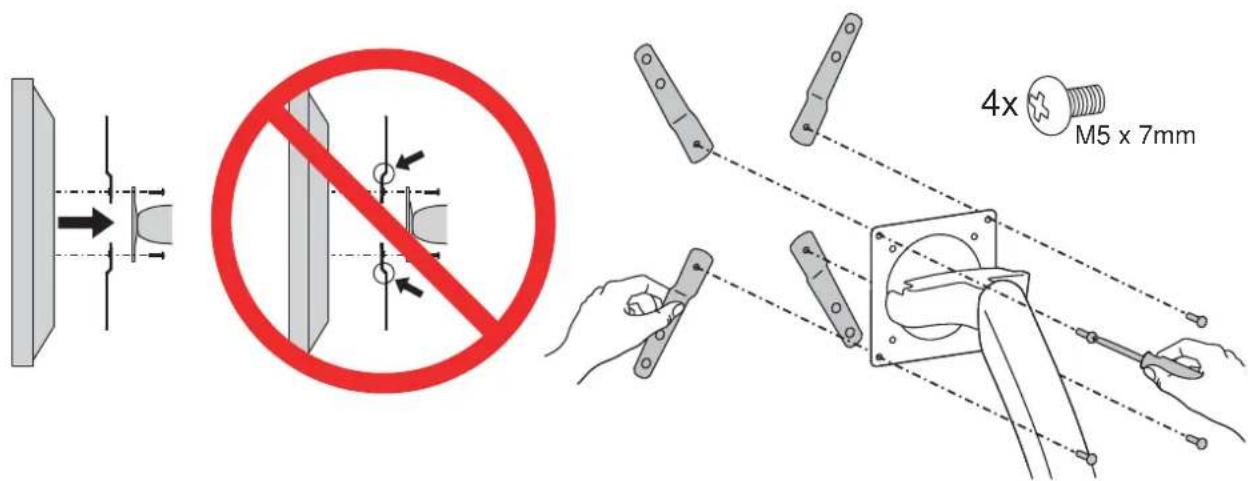

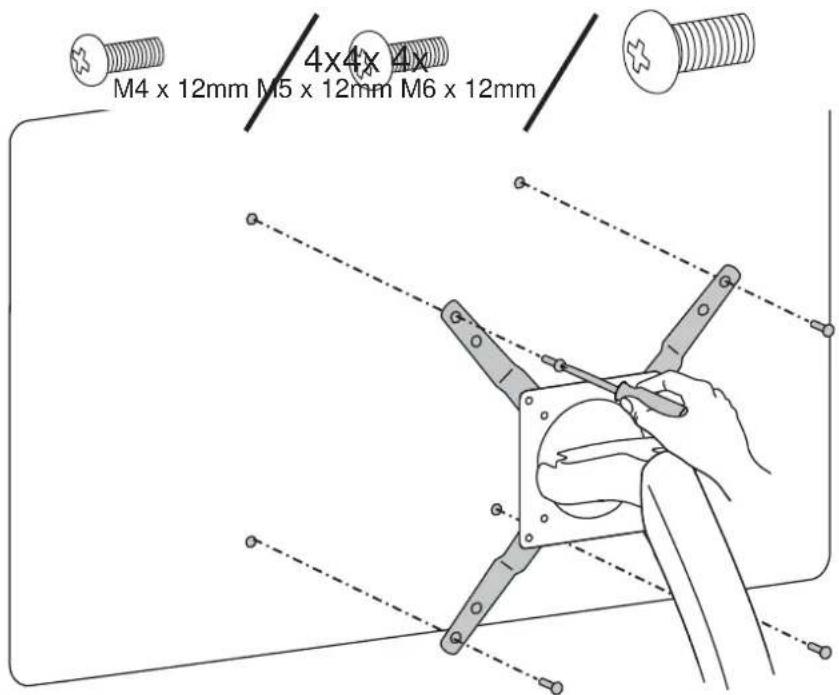

4a VESA-Adapter auf Basis der TV/Monitor-Lochmustergröße (B, C oder D) am Arm befestigen.
HINWEIS: Um die M8-Lochgröße für den Gebrauch von M5-Schrauben zu verkleinern, oder wenn Ihr Modell Samsung-Halteringe verwendet, beachten Sie die Anleitung zum M8M5-Satz auf der nächsten Seite.

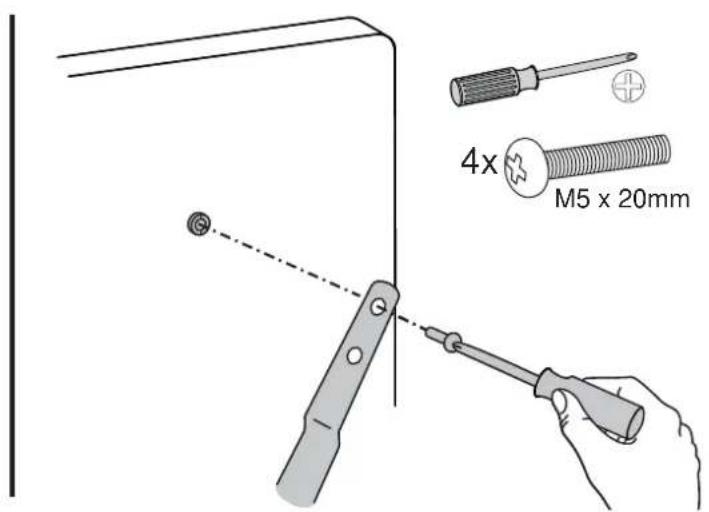

Anleitung zum M8M5-Satz
Lochgröße M8 für TV/Monitor-Befestigung


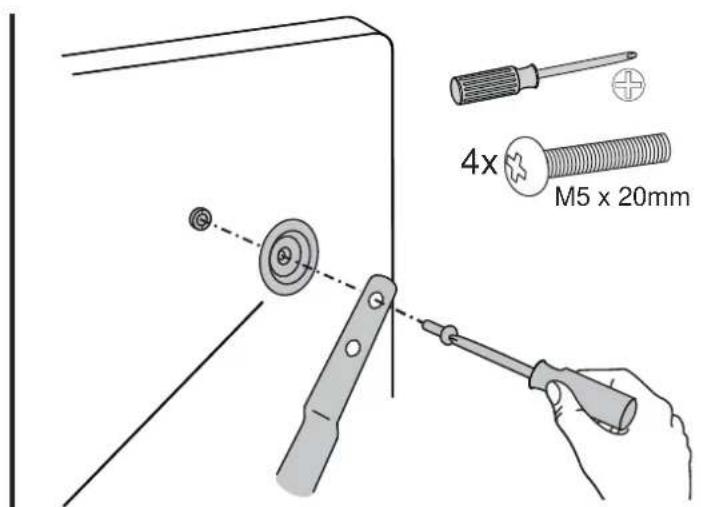

5 a

Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung, um ruckfreie und einfache Bewegungen zu ermöglichen. Je nach Ihrem Produkt und der jeweiligen Einstellung können zahlreiche Manipulationen erforderlich sein, bevor Sie einen Unterschied feststellen. Zur Sicherstellung einer sicheren und optimalen Produktfunktion sollten Sie diese Einstellschritte immer dann durchführen, wenn Geräte hinzugefügt oder entfernt werden, was eine Veränderung der Traglast zur Folge hat.
a

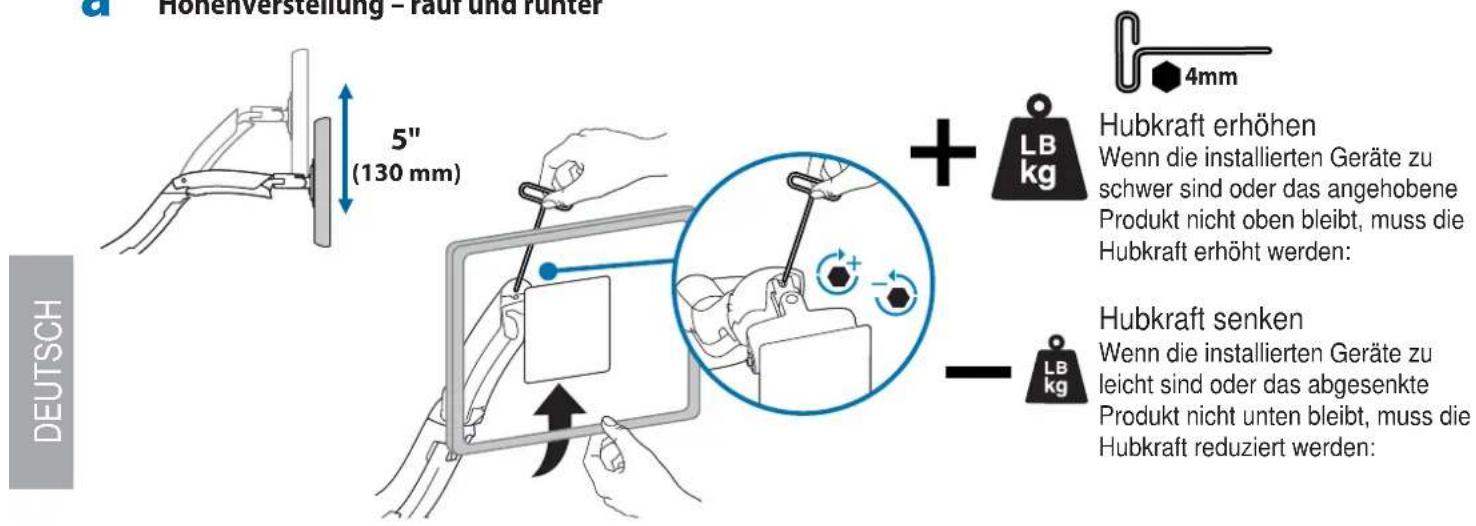

Höhenverstellung – rauf und runter


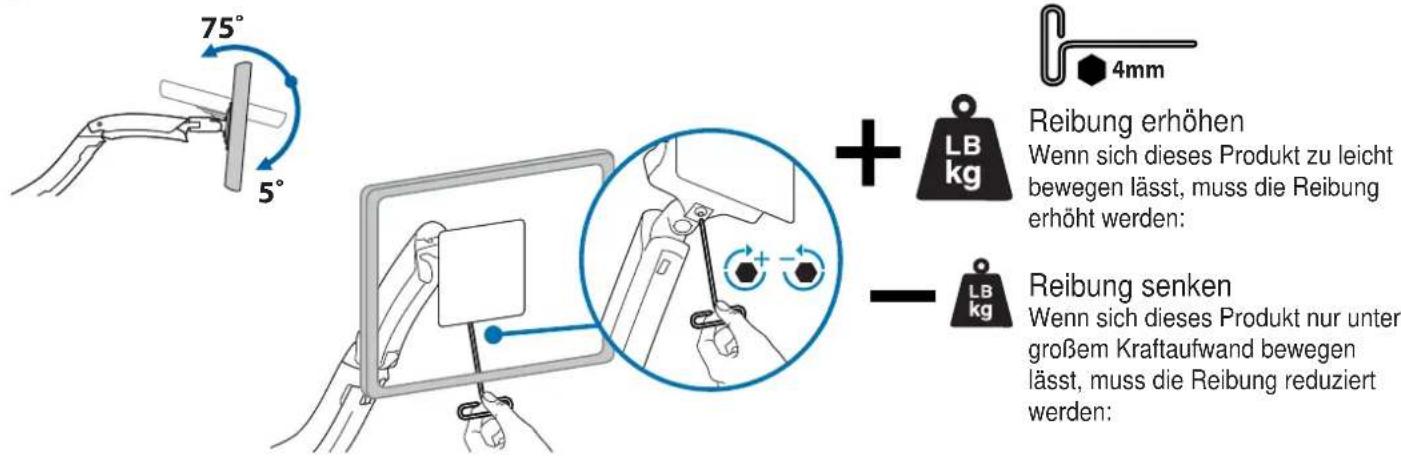

Neigung – vor und zurück

Weitere Informationen zur ergonomischen Computernutzung finden Sie unter: www.computingcomfort.org

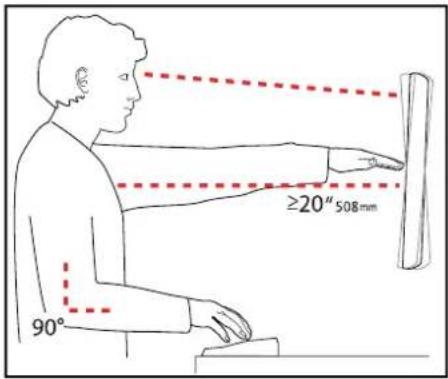

Höhe Positionieren Sie die obere Kante des Bildschirms knapp unter Augenhöhe. Positionieren Sie die Tastatur bei flach aufgelegten Handgelenken auf Ellenbogenhöhe. Abstand Positionieren Sie den Bildschirm mindestens eine Armlänge (50 cm) von Ihrem Gesicht entfernt. Positionieren Sie die Tastatur nahe genug, um einen Ellenbogenwinkel von 90° zu ermöglichen. Winkel Neigen Sie den Bildschirm so, dass ein Spiegeleffekt vermieden wird. Neigen Sei die Tastatur um 10° nach hinten, sodass Ihre Handgelenke flach aufliegen.
Vermeiden von Ermüdungserscheinungen
Atmen - Atmen Sie tief durch die Nase ein und aus.
Blinzeln - Blinzeln Sie so oft wie möglich, um trockene Augen zu vermeiden.
Pausen • Machen Sie alle 20 Minuten eine Pause von 2-3 Minuten
- Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten.
Weitere Informationen zu Service und Gewährleistung erhalten Sie unter www.ergotron.com.
Örtliche Telefonnummern für den Kundendienst finden Sie hier: http://contact.ergotron.com
