BEDIENUNGSANLEITUNG 45-243-026 LX Ergotron
Die aktuellste Anleitung für die Montage durch den Benutzer finden Sie hier: www.ergotron.com

Benutzerhandbuch - Nederlands

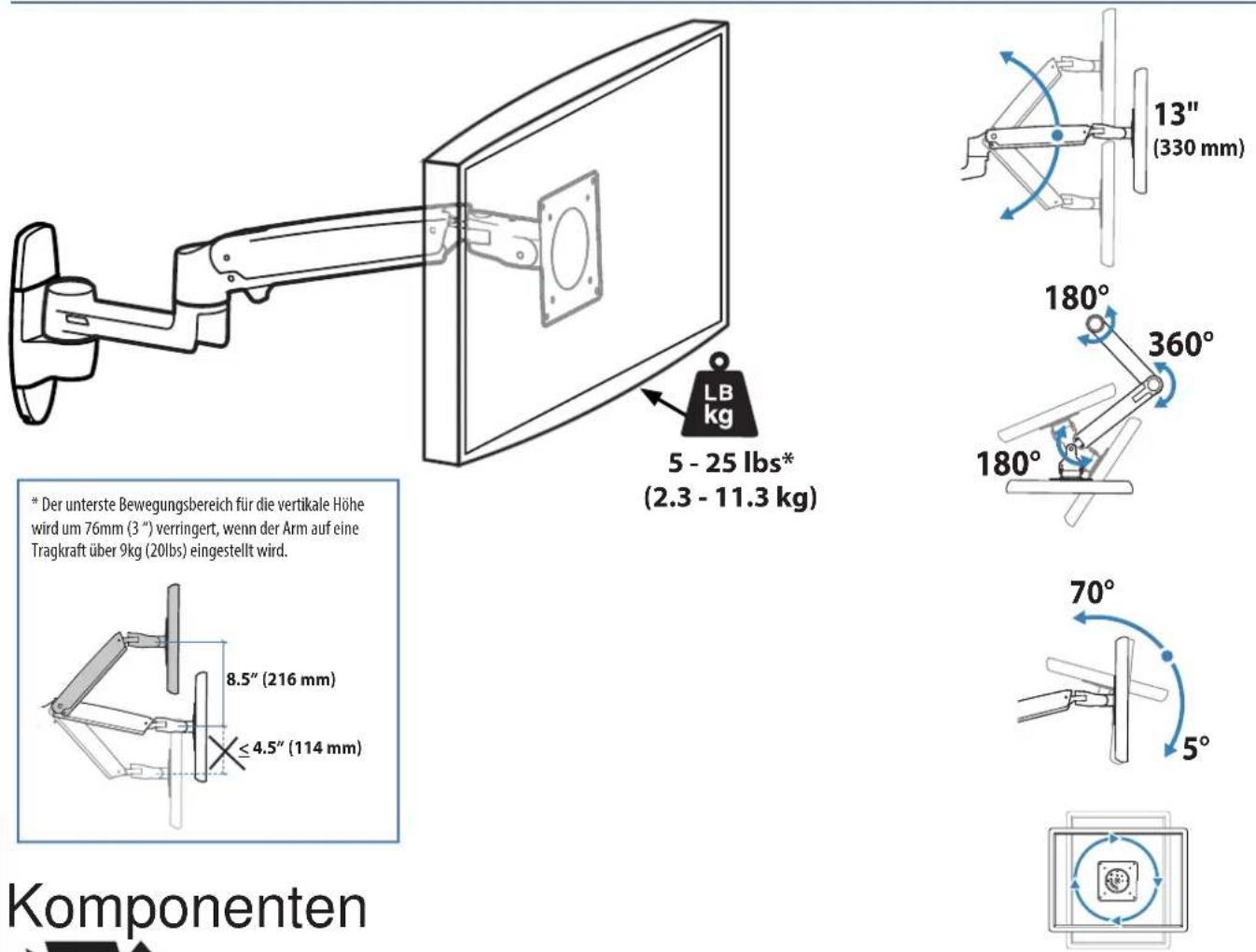

* Der unterste Bewegungsbereich für die vertikale Höhe wird um 76mm (3") verringert, wenn der Arm auf eine Tragkraft über 9kg (20lbs) eingestellt wird.

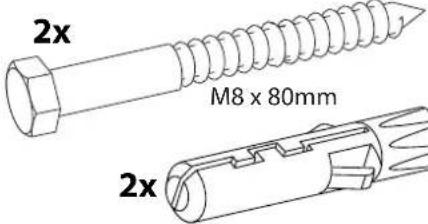

Komponenten

| A | B | C | D | |||||
| 1 | 1x ![]() | ![]() | 4x M4 x 10mm | ![]() | ||||
| 2 | 1x ![]() | 4x M4 x 10mm | ||||||
| 3 | 1x | 1x ![]() | 1x M3 x 6mm | 1x | ![]() | |||
| 4 | ![]() | 4x 1/2" | 1x ![]() | 1x ![]() | ||||
Benötigtes Werkzeug

Auswahl von Montagematerial

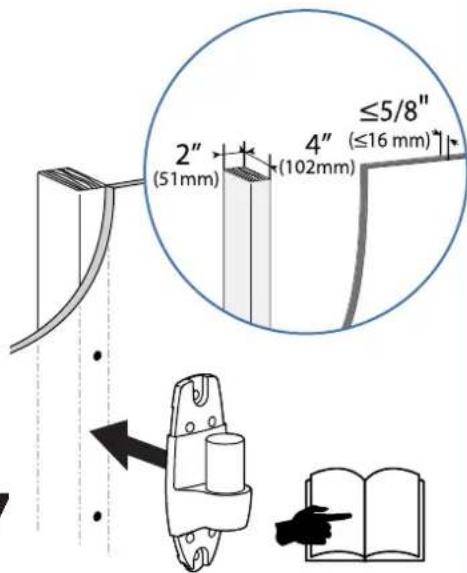

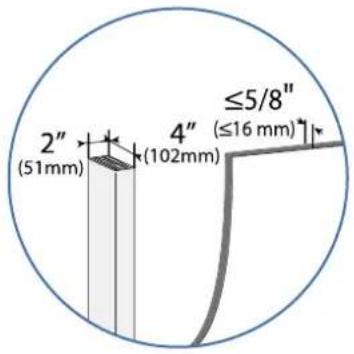

Befestigung an Holzständern

∅ 3/16" (5mm)

1 Montagehöhe für ergonomischen Arbeitsplatz

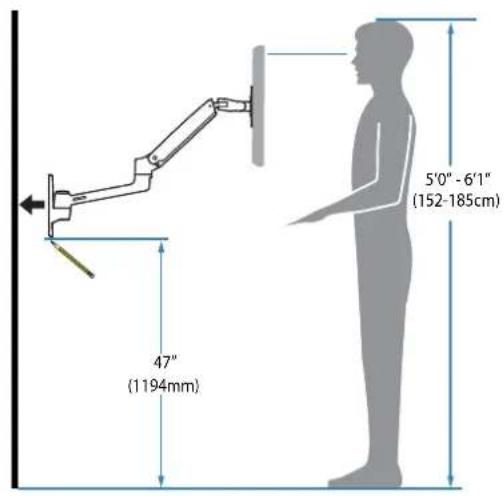

Diese Montagehöhe wird für einen ergonomischen Arbeitsplatz empfohlen, der für Benutzer mit einer Körpergröße zwischen 152 und 185 cm (5'0"-6'1") (bei einer Einrichtung fürs Arbeiten im Stehen) und zwischen 152 und 203 cm (5'0"-6'4") (bei einer Einrichtung fürs Arbeiten im Sitzen) geeignet ist.
Wenn die Körpergröße des Benutzers nicht in diesem Bereich liegt, sollten Sie die Montagehöhe an die Körpergröße des Benutzers anpassen. (Verändern Sie die Montagehöhe um jeweils 2,5 cm pro 2,5 cm Unterschied bei der Körpergröße.)


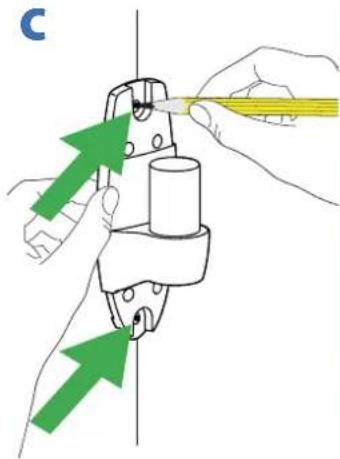

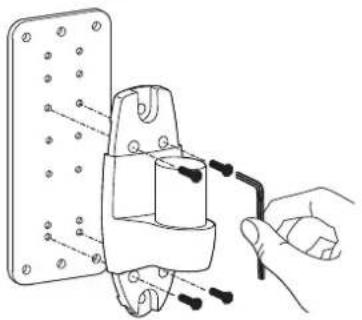

Montageposition bestimmen:
Blick von vorne mit gegen die Wand gedrücktem Arm

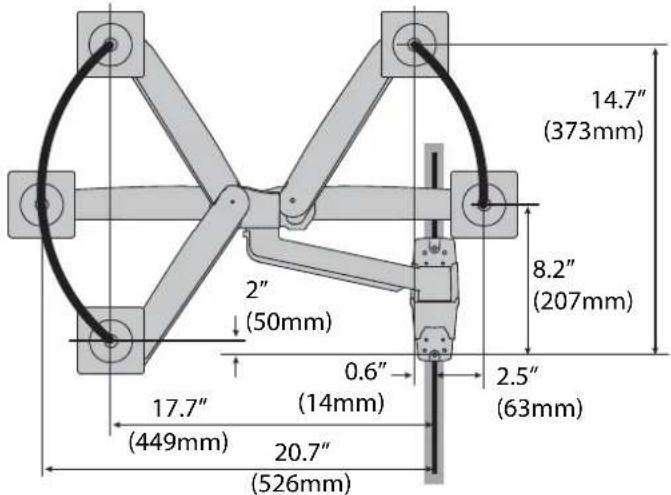

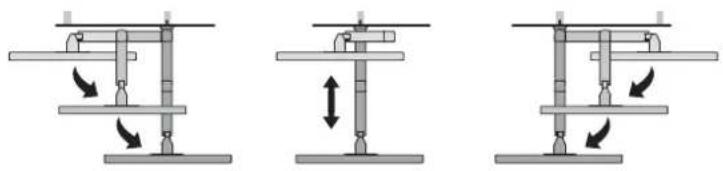

Blick von oben – zeigt Bewegungsbereich nach Herausziehen aus der Wand

Optionale Absperrfunktion (kundenseitig bereitgestelltes Schloss)


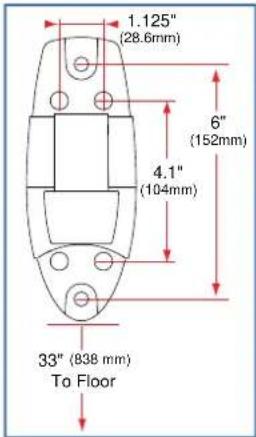

1.125" (28.6mm) 6" (152mm) 4.1" (104mm) 33" (838 mm) To Floor
Achtung: Stellen Sie sicher, daß die Wand an der Sie das Display montieren wollen mindestens das vierfache Gewicht der zu befestigenden Geräte tragen kann. Eine Befestigung an Oberflächen, die nicht in der Lage ist, dieses Kriterium zu erfüllen, könnte zu einem instabilen und/oder unsicheren Zustand führen, welcher Personen- oder Sachschaden zur Folgen haben könnte.

VORSICHT: Bitte versichern sie sich, dass die Wandhalterung gerade befestigt ist und dabei dicht and der Wand anliegt. DIE SCHRAUBEN NICHT ZU STRAFF ANZIEHEN.
Ergotron Produkt

Solide Holzbalkenträger

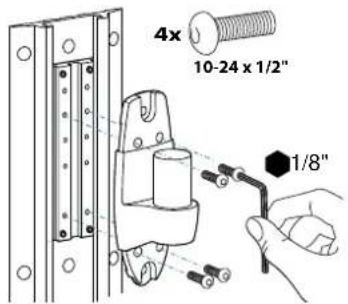

Alu-Profi Ischiene und Bügel Separat erhältlich

HINWEIS: Die Befestigungsschrauben können sich durch Vibrationen bei der Bewegung der Befestigungslösung im Lauf der Zeit lockern. Überprüfen Sie die Befestigungslösung regelmäßig auf gelockerte Befestigungsschrauben. Sie können die Befestigungsschrauben mit einem Gewindekleber für geringe Belastungen fi xieren, um ein Lockern zu vermeiden.

Zur Montage an Befestigungsringen verwenden Sie bitte 10-24 x 34 " Schrauben, KEINE 10-24 x 12 " Schrauben.


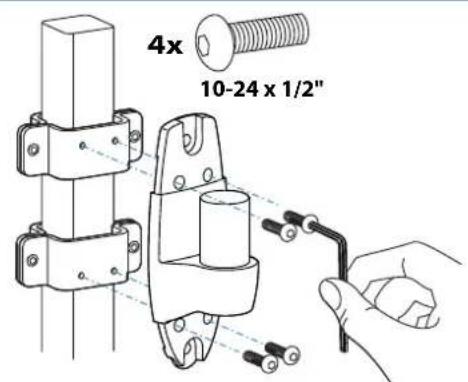

Befestigung an Holzständern

Auswahl von Montagematerial

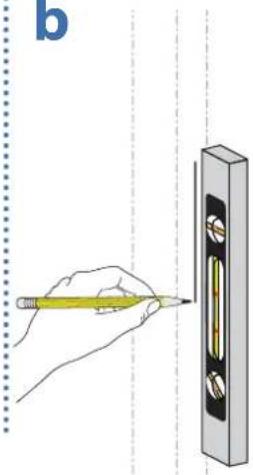

b


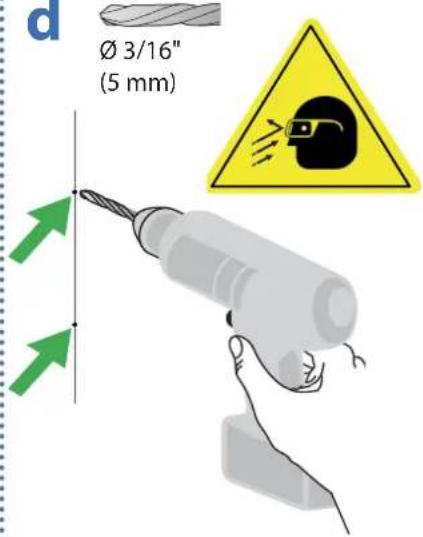

d Ø 3/16" (5 mm)e


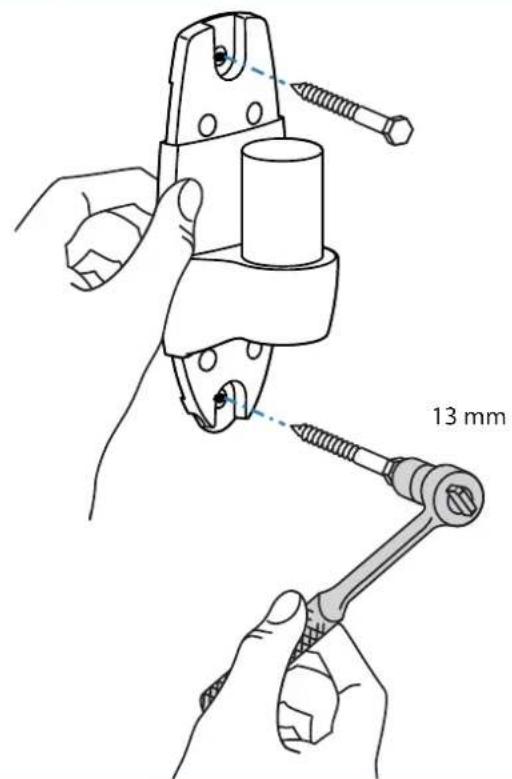

Befestigung an Betonwand


ACHTUNG:
Die Bohrlöcher müssen mindesten 80 mm tief sein und sollten in Massivbeton gebohrt werden, nicht in Mörtel oder Abdeckmaterialien. Sollten Sie beim Bohren feststellen, dass Sie in Beton bohren, der Hohlräume enthält, so wiederholen Sie den Vorgang bis sich alle vier Bohrlöcher vollständig in massivem Beton befinnden.

ACHTUNG:
Verankerungen die sich in nicht vollständig massivem Beton befinden, werden das Gewicht der angehängten Last nicht tragen und zu einem instabilen, unsicheren Zustand führen, der zu Personen- und/oder Sachschaden führen kann.

HINWEIS: Lassen Sie für das Kabel ausreichend Spielraum, um eine uneingeschränkte Bewegung zu gewährleisten.

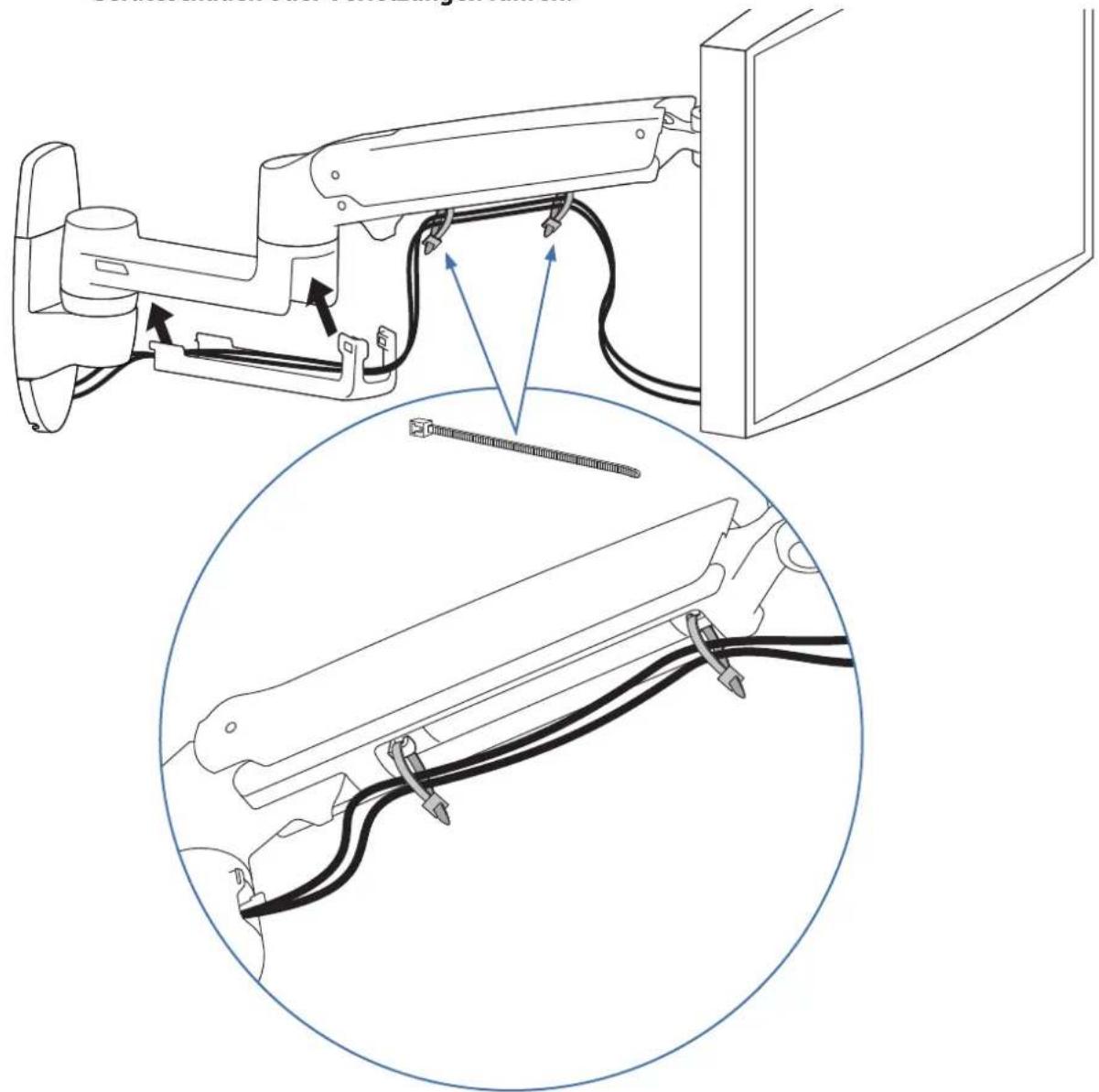

Vorsicht: Damit keine Kabel eingeklemmt werden können, müssen Sie die Anweisungen zur Kabelführung in diesem Handbuch einhalten. Ein Missachten dieser Anweisungen kann zu Geräteschäden oder Verletzungen führen.

Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung, um ruckfreie und einfache Bewegungen zu ermöglichen. Je nach Ihrem Produkt und der jeweiligen Einstellung können zahlreiche Manipulationen erforderlich sein, bevor Sie einen Unterschied feststellen. Zur Sicherstellung einer sicheren und optimalen Produktfunktion sollten Sie diese Einstellschritte immer dann durchführen, wenn Geräte hinzugefügt oder entfernt werden, was eine Veränderung der Traglast zur Folge hat.

Höhenverstellung – rauf und runter


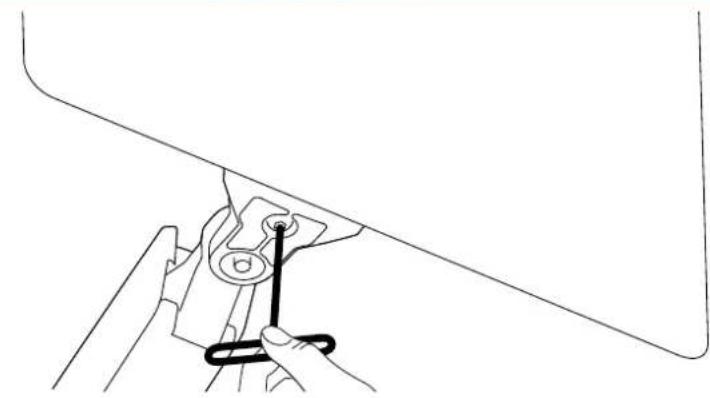

Hubkraft erhöhen Wenn die installierten Geräte zu schwer sind oder das angehobene Produkt nicht oben bleibt, muss die Hubkraft erhöht werden: 4mm Hubkraft senken Wenn die installierten Geräte zu leicht sind oder das abgesenkte Produkt nicht unten bleibt, muss dieWARNUNG: Zu festes Anziehen der Schrauben kann zu Beschädigungen führen.
Hubkraft erhöhen
Wenn die installierten Geräte zu schwer sind oder das angehobene Produkt nicht oben bleibt, muss die Hubkraft erhöht werden:
Hubkraft senken
Wenn die installierten Geräte zu leicht sind oder das abgesenkte Produkt nicht unten bleibt, muss die Hubkraft reduziert werden:

b
Neigung – vor und zurück


ACHTUNG: Bitte entfernen Sie unter keinen Umständen die Stellschraube. Das Entfernen dieser Stellschraube führt zu Beschädigungen an Schwenkarm und Monitor.

Wenn sich dieses Produkt zu leicht bewegen lässt, muss die Reibung erhöht werden:
Reibung senken
Wenn sich dieses Produkt nur unter großem Kraftaufwand bewegen lässt, muss die Reibung reduziert werden:

C
Schwenken- links und rechts
Wenn sich dieses Produkt zu leicht bewegen lässt, muss die Reibung erhöht werden:
Reibung senken
Wenn sich dieses Produkt nur unter großem Kraftaufwand bewegen lässt, muss die Reibung reduziert werden:

d

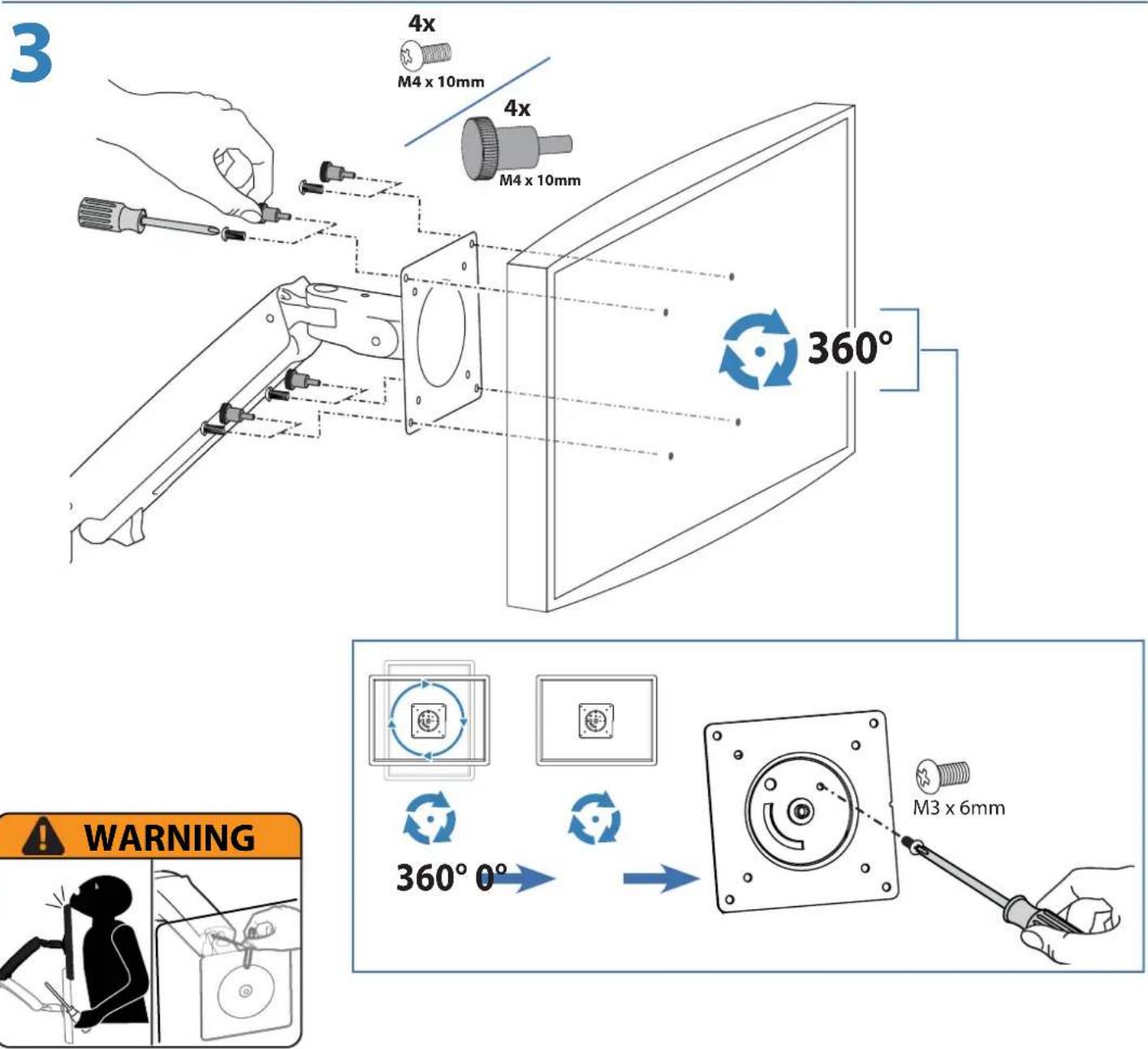

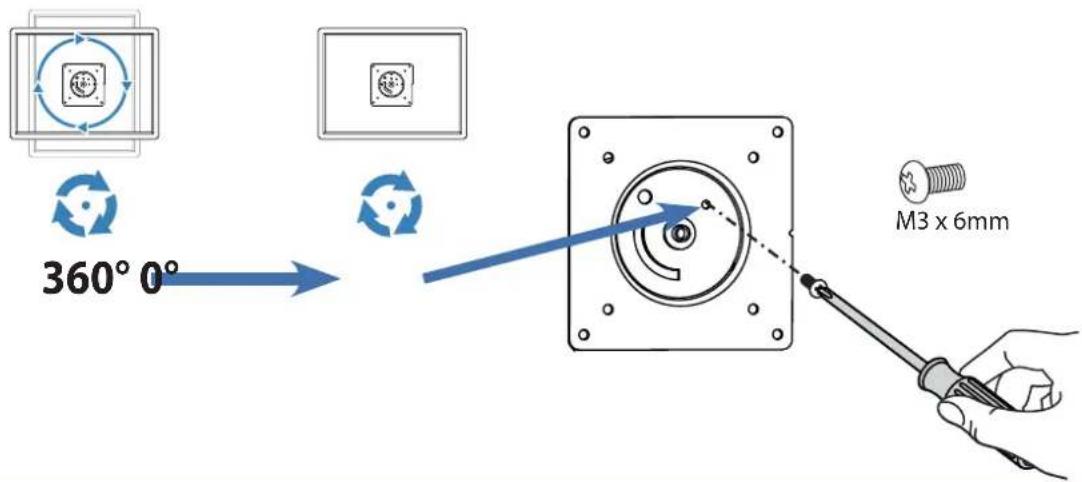

Rotation – Portrait-/Landscapefunktion

Weitere Informationen zur ergonomischen Computernutzung finden Sie unter: www.computingcomfort.org

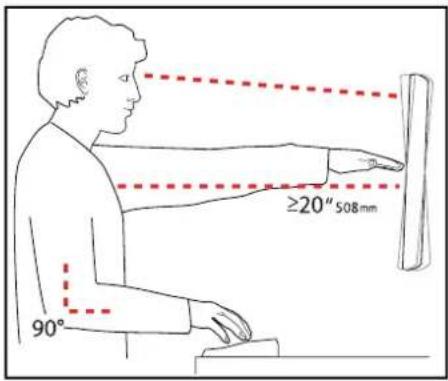

Höhe Positionieren Sie die obere Kante des Bildschirms knapp unter Augenhöhe.
Positionieren Sie die Tastatur bei fl ach aufgelegten Handgelenken auf Ellenbogenhöhe.
Abstand Positionieren Sie den Bildschirm mindestens eine Armlänge (50 cm) von Ihrem Gesicht entfernt.
Positionieren Sie die Tastatur nahe genug, um einen Ellenbogenwinkel von 90° zu ermöglichen.
Winkel Neigen Sie den Bildschirm so, dass ein Spiegeleff ekt vermieden wird.
Neigen Sei die Tastatur um 10° nach hinten, sodass Ihre Handgelenke fl ach aufl iegen.
Vermeiden von Ermüdungserscheinungen
Atmen - Atmen Sie tief durch die Nase ein und aus.
Blinzeln - Blinzeln Sie so oft wie möglich, um trockene Augen zu vermeiden.
Pausen • Machen Sie alle 20 Minuten eine Pause von 2-3 Minuten
- Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten.
Weitere Informationen zu Service und Gewährleistung erhalten Sie unter www.ergotron.com.
Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com



M4 x 10mm

M4 x 10mm


1/2"
