BEDIENUNGSANLEITUNG 45-353-026 LX Ergotron
Die aktuellste Anleitung für die Montage durch den Benutzer finden Sie hier: www.ergotron.com

Benutzerhandbuch - Nederlands
Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung, um ruckfreie und einfache Bewegungen zu ermöglichen. Je nach Ihrem Produkt und der jeweiligen Einstellung können zahlreiche Manipulationen erforderlich sein, bevor Sie einen Unterschied feststellen. Zur Sicherstellung einer sicheren und optimalen Produktfunktion sollten Sie diese Einstellschritte immer dann durchführen, wenn Geräte hinzugefügt oder entfernt werden, was eine Veränderung der Traglast zur Folge hat.
Benötigtes Werkzeug

∅ 3/8" (10mm)

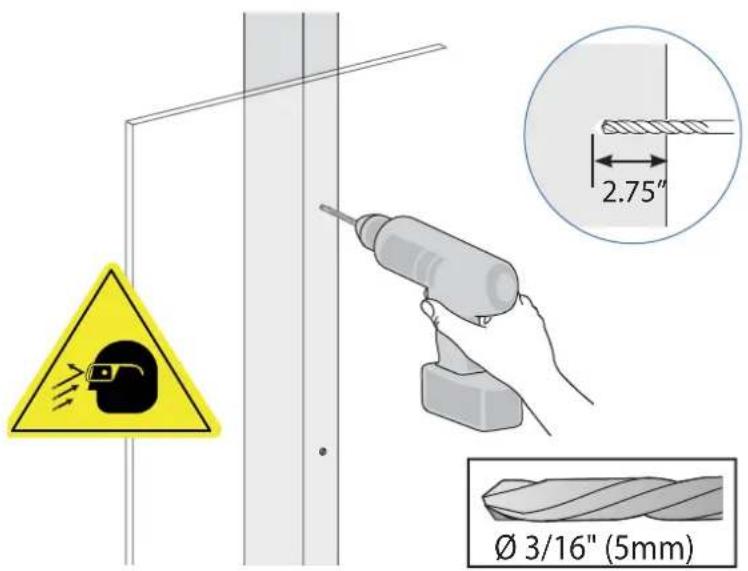

Befestigung an Holzständern

∅ 3/16" (5mm)
Komponenten

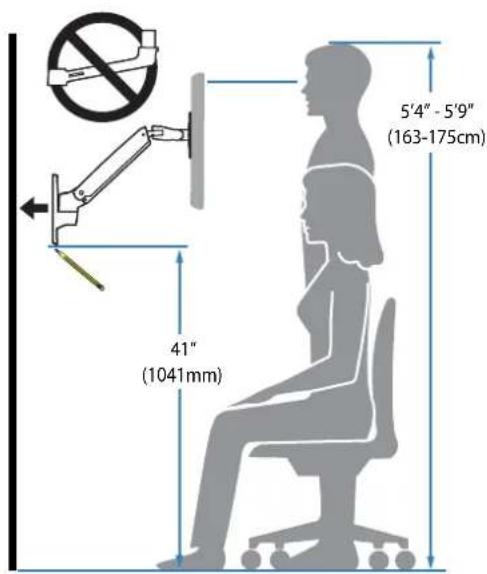

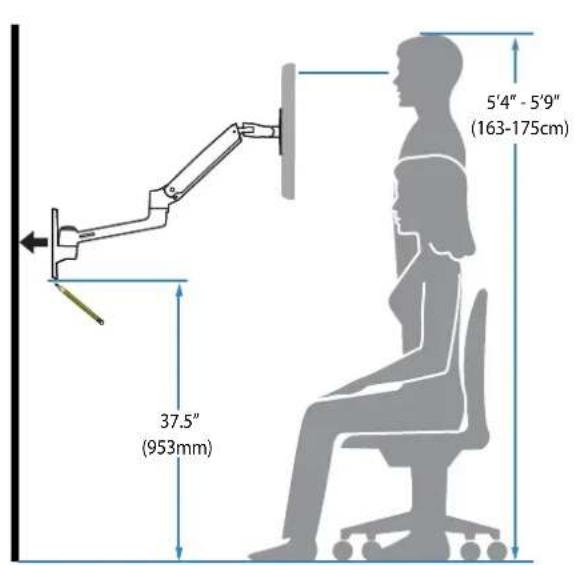

1 Montagehöhe für ergonomischen Arbeitsplatz
Diese Montagehöhe wird für einen ergonomischen Arbeitsplatz empfohlen, der für Benutzer mit einer Körpergröße zwischen 5'4"-5'9" (163-175cm) geeignet ist.
Wenn die Körpergröße des Benutzers nicht in diesem Bereich liegt, sollten Sie die Montagehöhe an die Körpergröße des Benutzers anpassen. (Verändern Sie die Montagehöhe um jeweils 2,5 cm pro 2,5 cm Unterschied bei der Körpergröße.)


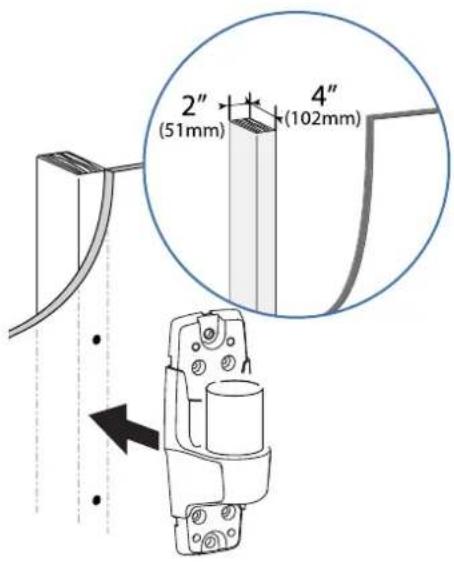

Montageposition bestimmen:
Blick von vorne mit gegen die Wand gedrücktem Arm

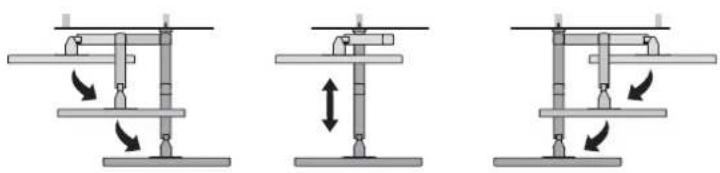

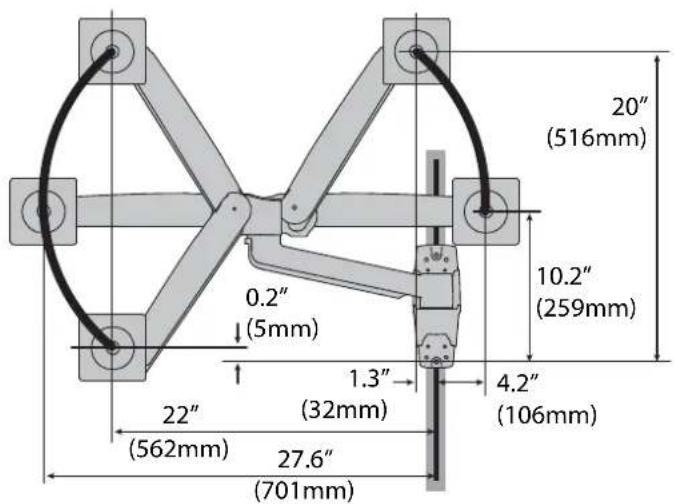

Blick von oben – zeigt Bewegungsbereich nach Herausziehen aus der Wand

Achtung: Stellen Sie sicher, daß die Wand an der Sie das Display montieren wollen mindestens das vierfache Gewicht der zu befestigenden Geräte tragen kann. Eine Befestigung an Oberfl ächen, die nicht in der Lage ist, dieses Kriterium zu erfüllen, könnte zu einem instabilen und/oder unsicheren Zustand führen, welcher Personen- oder Sachschaden zur Folgen haben könnte.

VORSICHT: Bitte versichern sie sich, dass die Wandhalterung gerade befestigt ist und dabei dicht and der Wand anliegt. DIE SCHRAUBEN NICHT ZU STRAFF ANZIEHEN.
Ergotron Produkt

Solide Holzbalkenträger

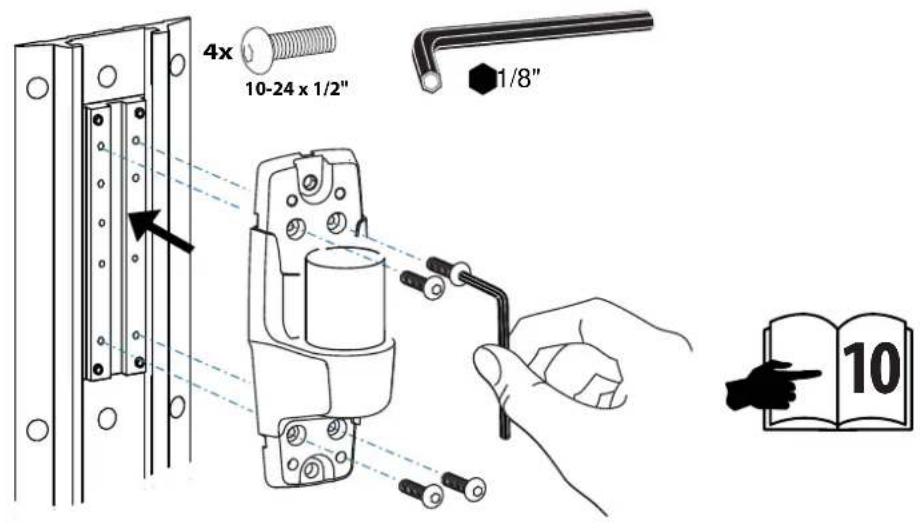

Alu-Profi Ischiene und Bügel Separat erhältlich

HINWEIS: Die Befestigungsschrauben können sich durch Vibrationen bei der Bewegung der Befestigungslösung im Lauf der Zeit lockern. Überprüfen Sie die Befestigungslösung regelmäßig auf gelockerte Befestigungsschrauben. Sie können die Befestigungsschrauben mit einem Gewindekleber für geringe Belastungen fi xieren, um ein Lockern zu vermeiden.


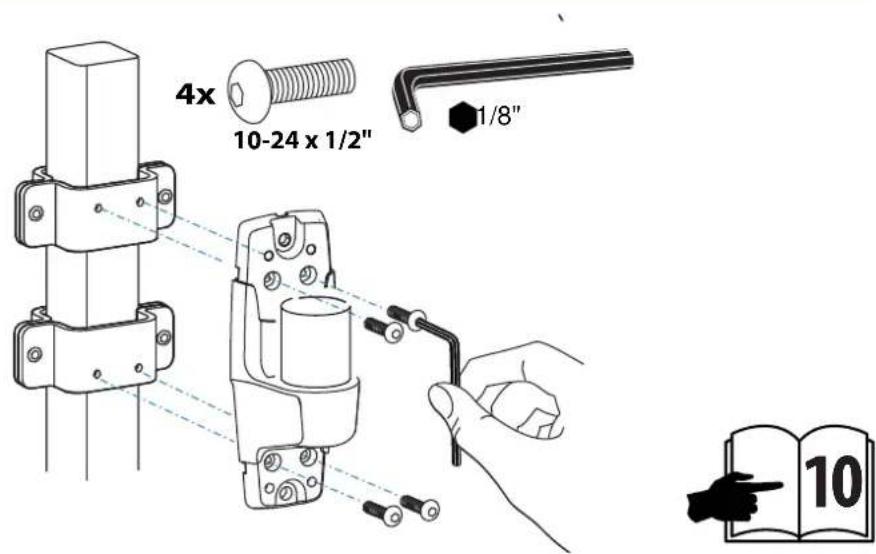

4x 10-24 x 5/8" 1/8" Zur Montage an Befestigungsringen verwenden Sie bitte 10-24 x 3/4" Schrauben, KEINE 10-24 x 1/2" Schrauben.

Auswahl von Montagematerial
d

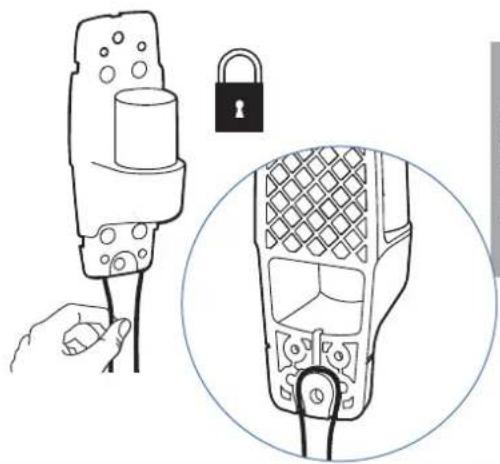

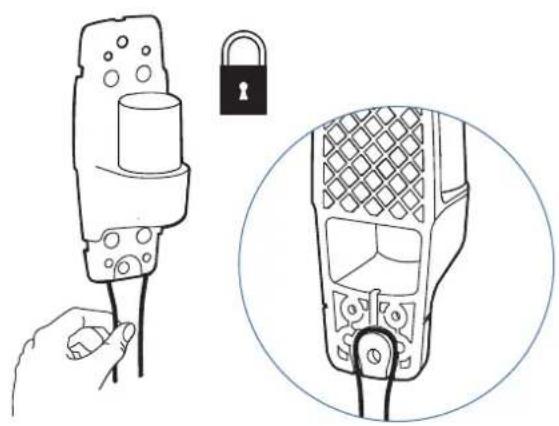

Optionale Absperrfunktion (kundenseitig bereitgestelltes Schloss)

!
VORSICHT: Achten Sie darauf, dass die Wandmontagehalterung eben und flach ist und eng an der Wand anliegt.
DIE SCHRAUBEN NICHT ZU FEST
ANZIEHEN.
4


ACHTUNG:

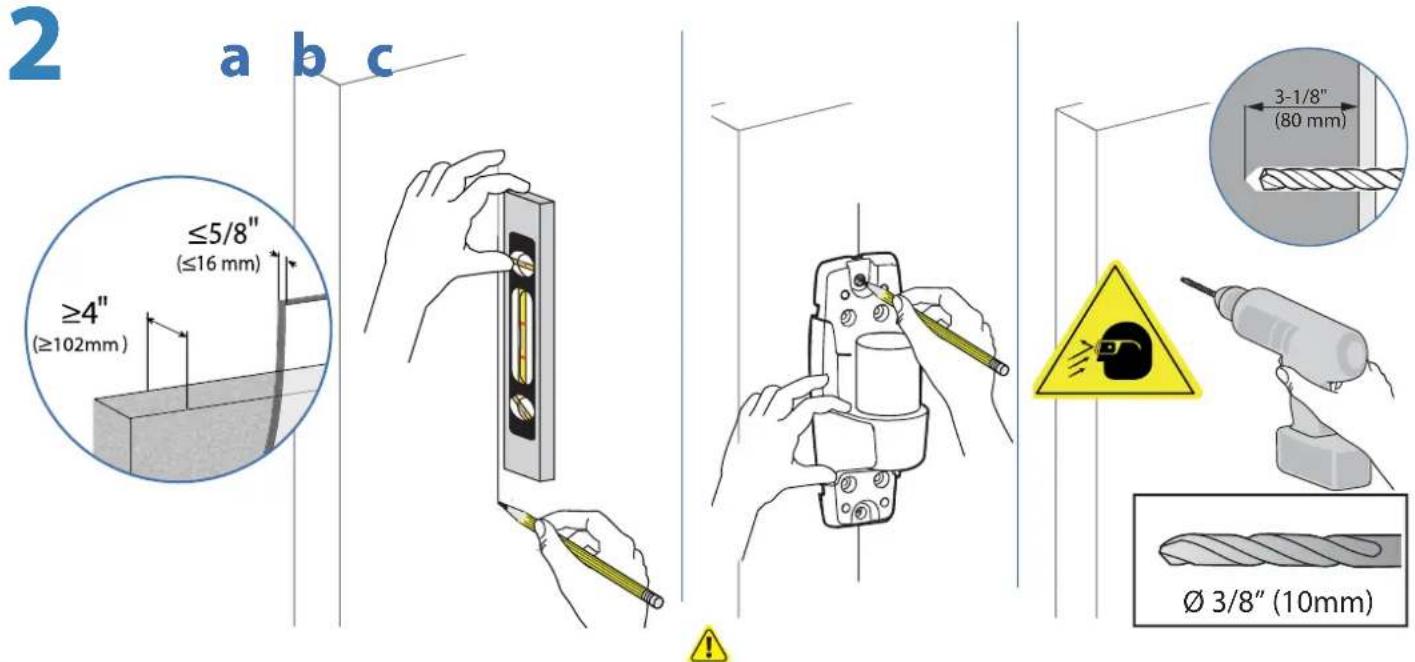

Die Bohrlöcher müssen mindesten 80 mm tief sein und sollten in Massivbeton gebohrt werden, nicht in Mörtel oder Abdeckmaterialien. Sollten Sie beim Bohren feststellen, dass Sie in Beton bohren, der Hohlräume enthält, so wiederholen Sie den Vorgang bis sich alle vier Bohrlöcher vollständig in massivem Beton befinden.

ACHTUNG:
Verankerungen die sich in nicht vollständig massivem Beton befinden, werden das Gewicht der angehängten Last nicht tragen und zu einem instabilen, unsicheren Zustand führen, der zu Personen- und/oder Sachschaden führen kann.
3
a


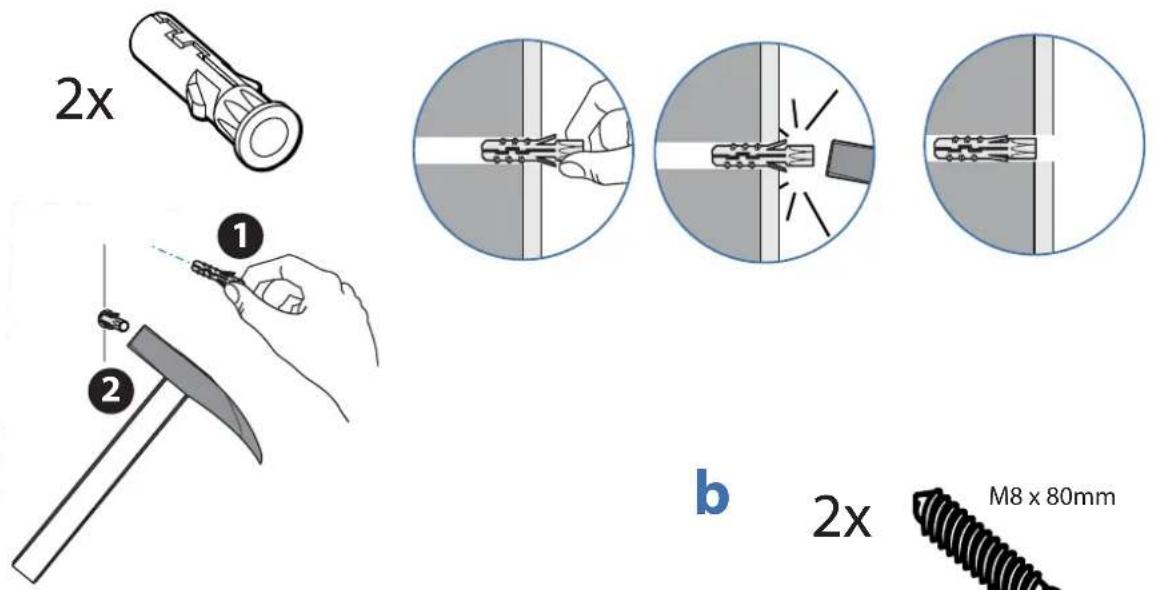

2x ① ② b 2x M8 x 80mmOptionale Absperrfunktion (kundenseitig bereitgestelltes Schloss)

VORSICHT: Achten Sie darauf, dass die Wandmontagehalterung eben und fl ach ist und eng an der Wand anliegt.
DIE SCHRAUBEN NICHT ZU FEST ANZIEHEN.

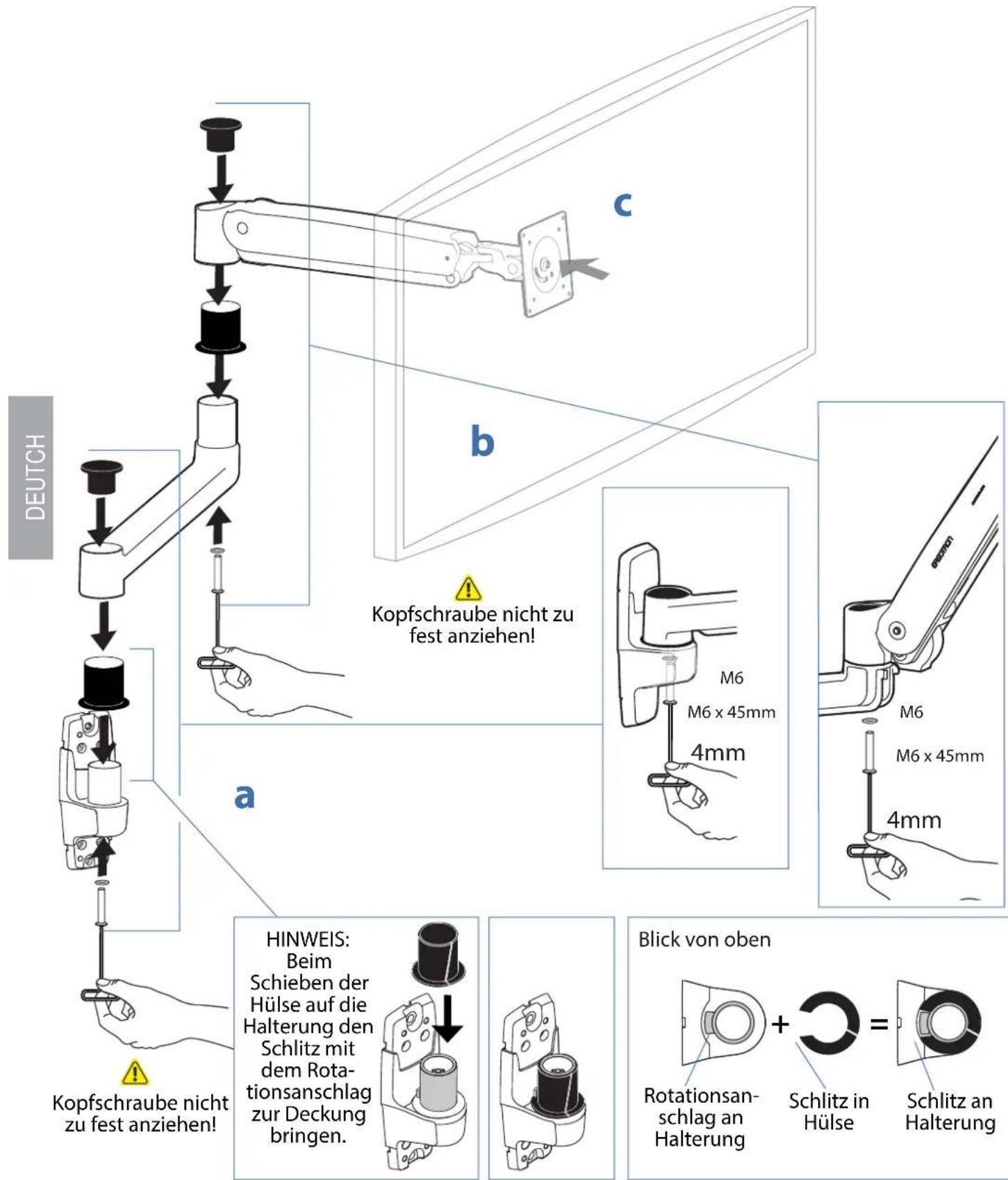

4 Verlängerung und Arm an der Wandhalterung befestigen.


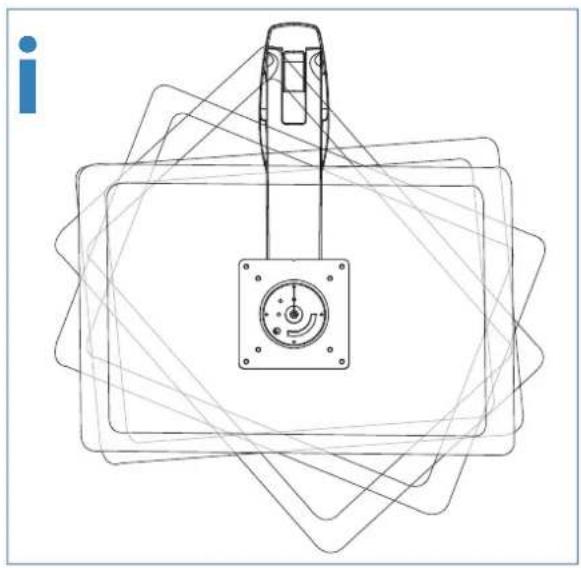

DEUTCH Kopfschraube nicht zu fest anziehen! HINWEIS: Beim Schieben der Hülse auf die Halterung den Schlitz mit dem Rotationsanschlag zur Deckung bringen. Blick von oben Rotationsanschlag an Halterung + Schlitz in Hülse = Schlitz an Halterung5 Hoch-/Querformatoptionen
OPTION i
Wenn Sie eine vollständige Hoch-/Querformatrotation wünschen, fahren Sie mit Schritt 8 auf der nächsten Seite fort.
OPTION ii
Wenn Sie das Fernsehgerät/den Monitor überhaupt nicht drehen wollen, können Sie die Rotation durch Einsetzen der Stellschraube verhindern.


6

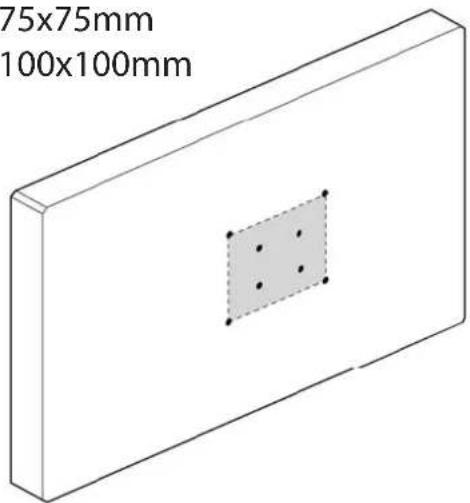

Größe des TV/Monitor-Lochmusters prüfen
TV/Monitor-
Lochmustergrößen
A
75x75mm
100x100mm


7 TV/Monitor vom Typ A am Arm befestigen.
A

7 VESA-Adapter auf Basis der TV/Monitor-Lochmustergröße (B, C oder D) am Arm befestigen.

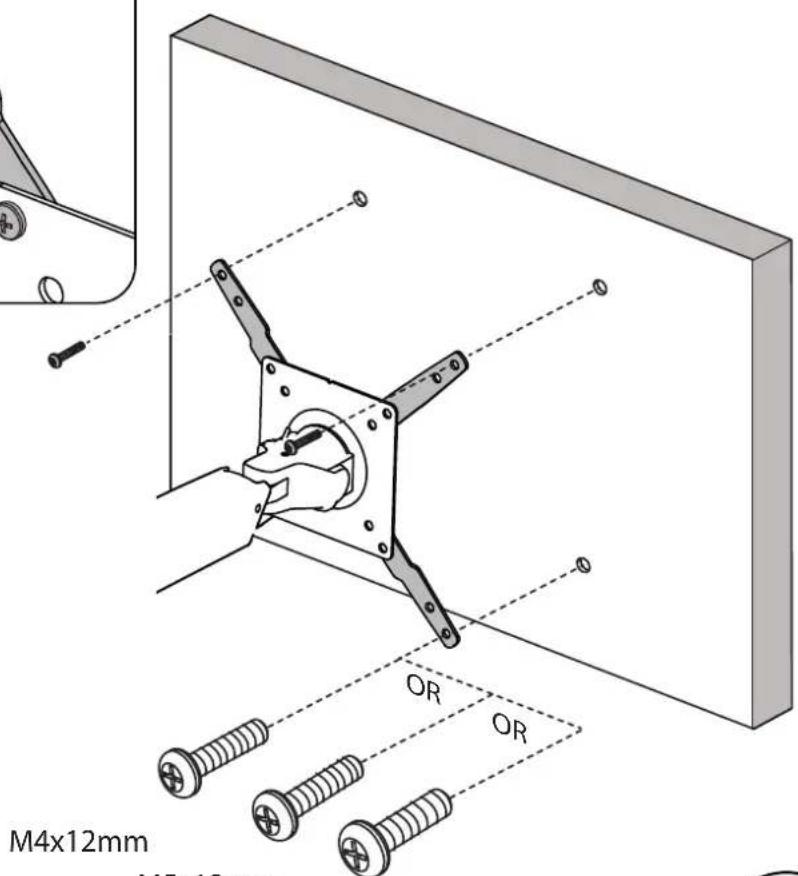

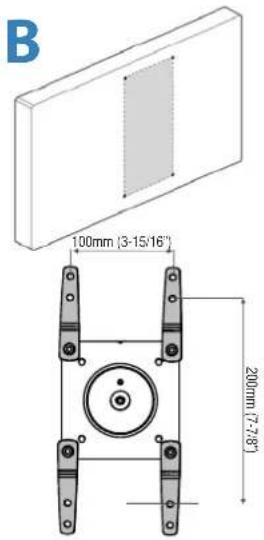

7 TV/Monitor vom Typ B, C oder D am Arm befestigen.

HINWEIS: Um die M8-Lochgröße für den Gebrauch von M5-Schrauben zu verkleinern, oder wenn Ihr Modell Samsung-Halteringe verwendet, beachten Sie die Anleitung zum M8M5-Satz auf der nächsten Seite.

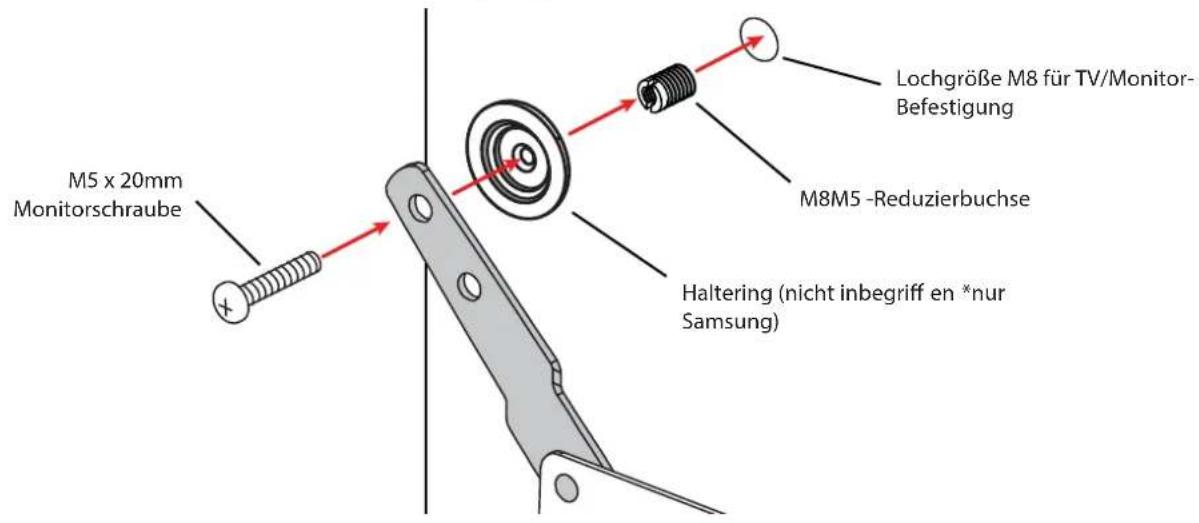

Anleitung zum M8M5-Satz
HINWEIS: Führen Sie diesen Schritt nur aus, wenn Ihr TV/Monitor M8-Lochbohrungen aufweist, die auf das M5-Format reduziert werden müssen, oder für Samsung-Modelle mit dem Haltering.
Bringen Sie die M8M5-Reduzierbuchse am TV/Monitor an und verwenden Sie beim Gebrauch des Samsung-Halterings M5 x 20 mm-Monitorschrauben zur Befestigung.


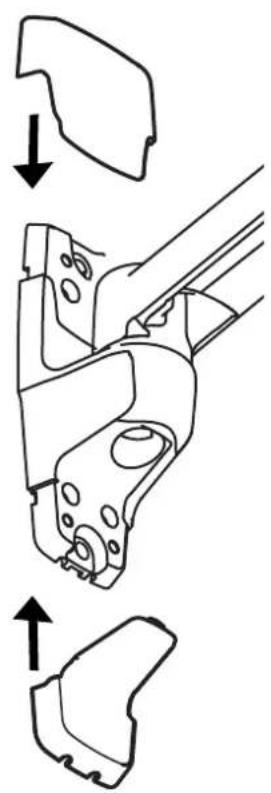

Obere und untere Halterungsabdeckung anbringen

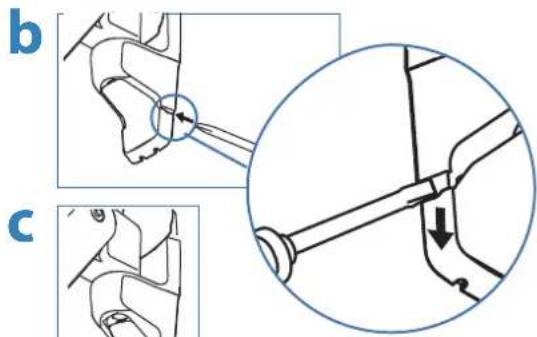

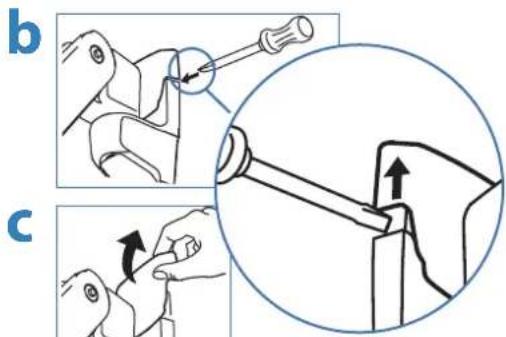

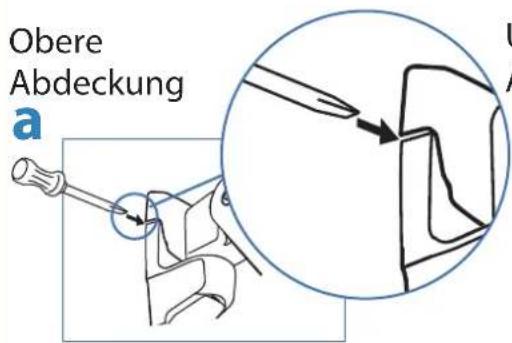

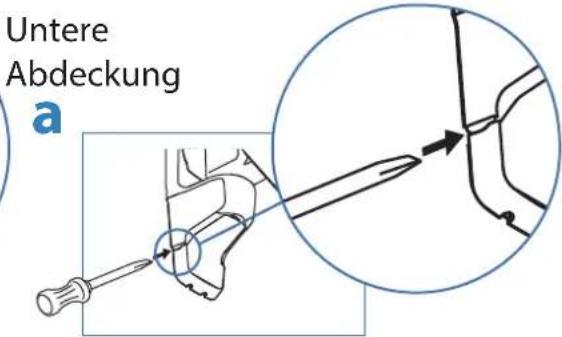

Entfernen der Abdeckungen:
a) Die Klinge eines Flachschraubenziehers in den Spalt zwischen der Wandmontagehalterung und der Abdeckung treiben. Die Klinge nach oben drehen und die Abdeckung abstemmen.
b) Das gleiche Verfahren auf der gegenüberliegenden Seite der Wandmontagehalterung durchführen.
c) Die auf beiden Seiten gelöste Abdeckung abheben.


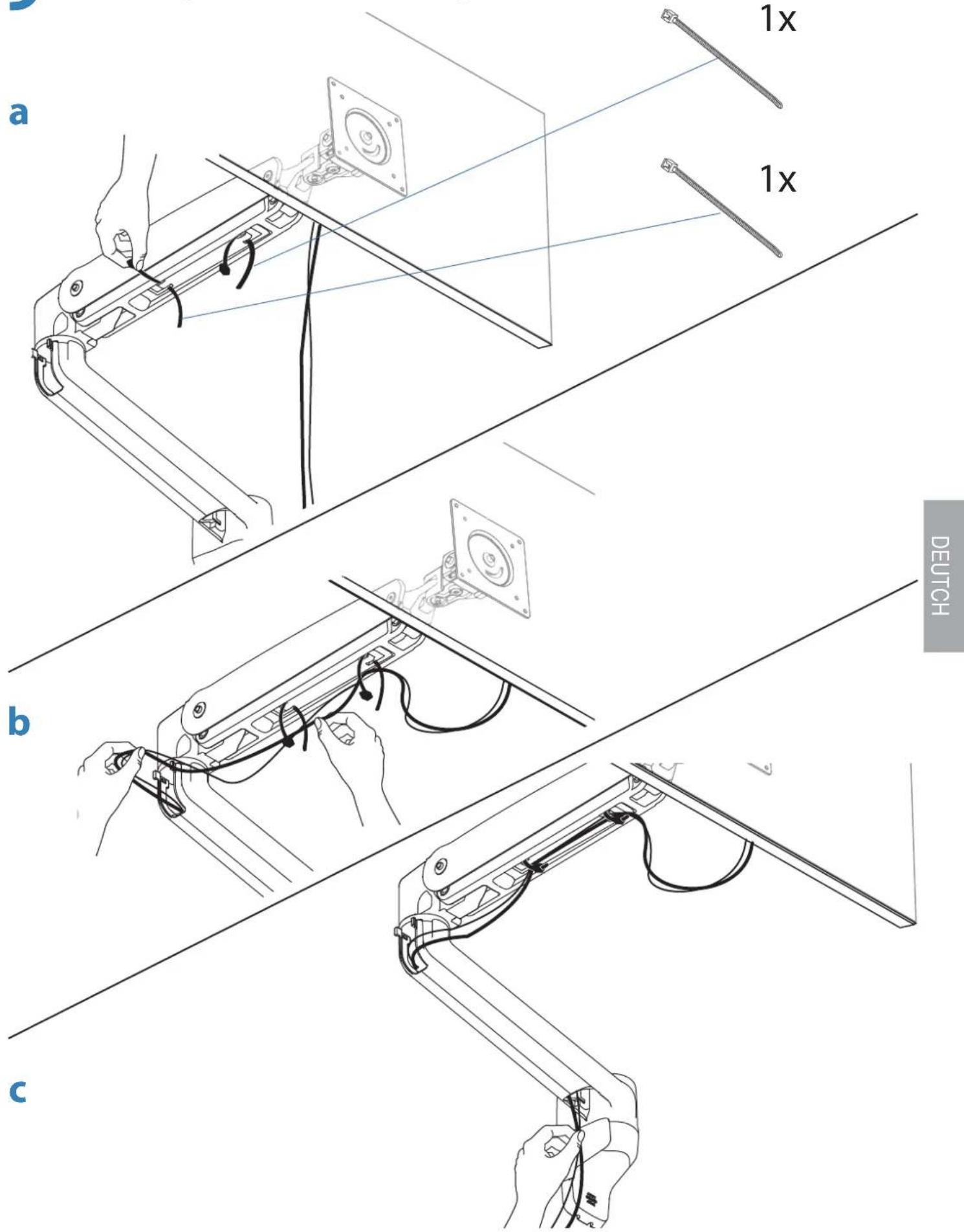

9 Kabel organisieren und verlegen.
Einstellschritt
Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. Wenn die Bewegungen zu leicht oder nur mit großer Anstrengung durchgeführt werden können oder das Produkt nicht in der vorgesehenen Position bleibt, beachten Sie die Einstellanleitung, um ruckfreie und einfache Bewegungen zu ermöglichen. Je nach Ihrem Produkt und der jeweiligen Einstellung können zahlreiche Manipulationen erforderlich sein, bevor Sie einen Unterschied feststellen. Zur Sicherstellung einer sicheren und optimalen Produktfunktion sollten Sie diese Einstellschritte immer dann durchführen, wenn Geräte hinzugefügt oder entfernt werden, was eine Veränderung der Traglast zur Folge hat.

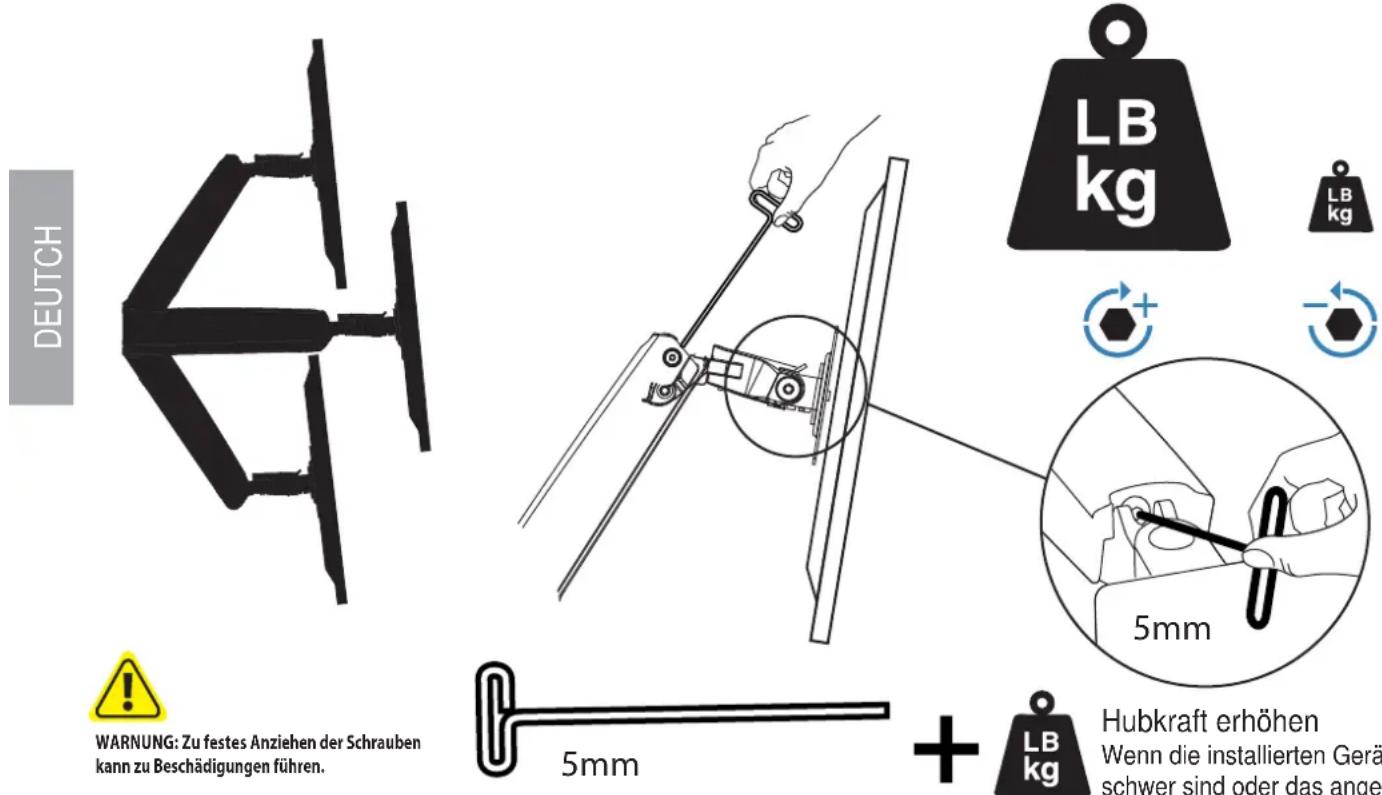

10 Einstellen des Armhub-Mechanismus:


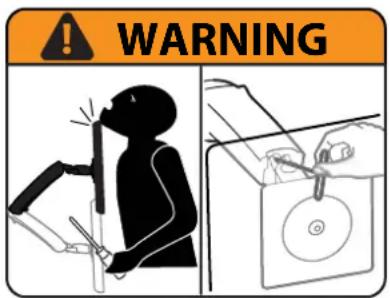

WARNING
Hubkraft senken
Wenn die installierten Geräte zu leicht sind oder das abgesenkte Produkt nicht unten bleibt, muss die Hubkraft reduziert werden:

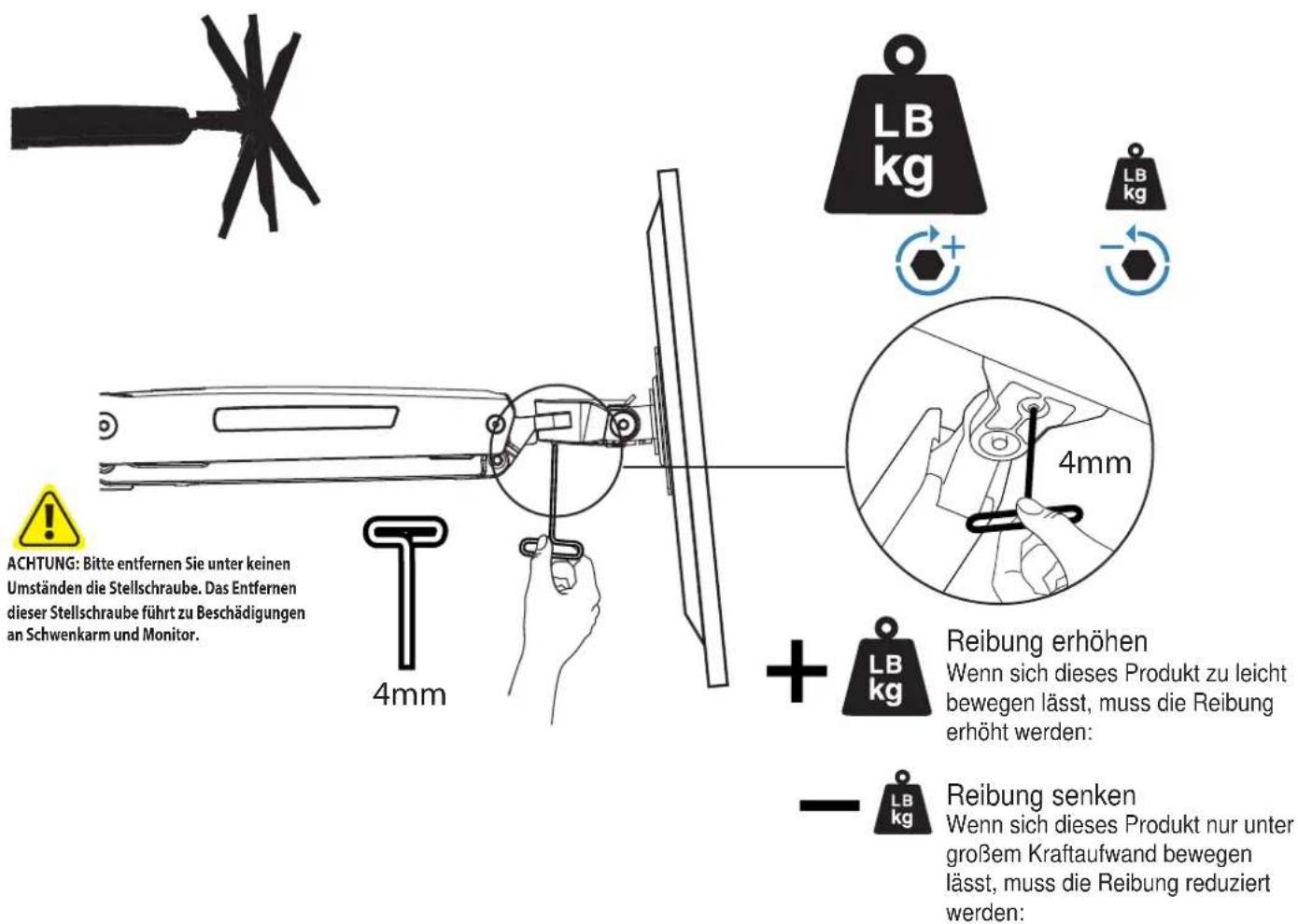

11 Einstellen der TV/Monitor-Neigung


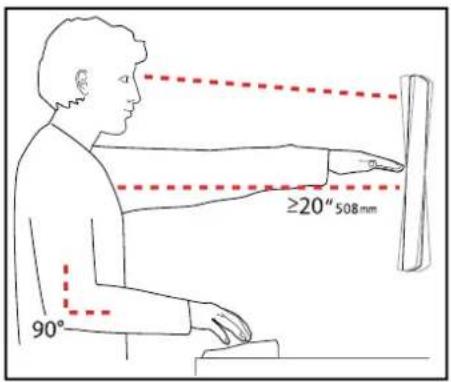

ACHTUNG: Bitte entfernen Sie unter keinen Umständen die Stellschraube. Das Entfernen dieser Stellschraube führt zu Beschädigungen an Schwenkarm und Monitor. 4mm 4mm + LB kg LB kg LB kg Reibung erhöhen Wenn sich dieses Produkt zu leicht bewegen lässt, muss die Reibung erhöht werden: - LB kg Reibung senken Wenn sich dieses Produkt nur unter großem Kraftaufwand bewegen lässt, muss die Reibung reduziert werden:Richten Sie Ihren Arbeitsplatz so ein, dass er für SIE arbeitet!

Weitere Informationen zur ergonomischen Computernutzung fi nden Sie unter: www.computingcomfort.org
Höhe Positionieren Sie die obere Kante des Bildschirms knapp unter Augenhöhe.
Positionieren Sie die Tastatur bei fl ach aufgelegten Handgelenken auf Ellenbogenhöhe.
Abstand Positionieren Sie den Bildschirm mindestens eine Ärmlänge (50 cm) von Ihrem Gesicht entfernt. Positionieren Sie die Tastatur nahe genug, um einen Ellenbogenwinkel von 90° zu ermöglichen. Winkel Neigen Sie den Bildschirm so, dass ein Spiegeleff ekt vermieden wird. Neigen Sei die Tastatur um 10° nach hinten, sodass Ihre Handgelenke fl ach aufliegen.
Vermeiden von Ermüdungserscheinungen
Atmen - Atmen Sie tief durch die Nase ein und aus.
Blinzeln - Blinzeln Sie so oft wie möglich, um trockene Augen zu vermeiden.
Pausen • Machen Sie alle 20 Minuten eine Pause von 2-3 Minuten
- Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten.
Weitere Informationen zu Service und Gewährleistung erhalten Sie unter www.ergotron.com.
Örtliche Telefonnummern für den Kundendienst finden Sie hier: http://contact.ergotron.com
