23117 - Wandhalterung InLine - Kostenlose Bedienungsanleitung

Marke	InLine
Modell	23117
Produkttyp	Wandhalterung für Flachbildfernseher
Kompatible TV-Größe	37" - 60"
Maximale Tragfähigkeit	75 kg (165 lbs)
Neigungswinkel	-5° bis 15°
Montageart	Doppeldeck-Wandhalterung mit Halterungen
Material	Stahl
Farbe	Schwarz
Montage	Einfaches Einhängen und Verriegeln mit Verriegelungsplatte
Sicherheitsmerkmal	Verriegelungsplatte gewährleistet sichere Verriegelung
Enthaltene Hardware	Schrauben (M4, M5, M6, M8), Unterlegscheiben, Abstandshalter, Dübel (8x50)
TV-Schraubengrößen	M4, M5, M6, M8 mit verschiedenen Längen
Dübelgröße	8x50 mm (für Beton, Ziegel, Stein)
Bohrer-Durchmesser (Holz)	5 mm, mindestens 50 mm Tiefe
Bohrer-Durchmesser (Beton)	10 mm, mindestens 50 mm Tiefe
Empfohlene Betrachtungshöhe	Auf Augenhöhe einer sitzenden Person mit 15° Neigung
Wandkompatibilität	Holzständer, Ziegel, Beton, Stein (nicht Metallständer oder Kaltkaminblock)
Wartung	Mit trockenem Tuch abwischen; aggressive Chemikalien vermeiden
Ersatzteile	Bei fehlendem Zubehör lokalen Baumarkt oder Hersteller kontaktieren
Reparaturfähigkeit	Nicht vom Benutzer reparierbar; bei Beschädigung Fachmann konsultieren

Häufig gestellte Fragen - 23117 InLine

Mit welchen TV-Größen ist diese Wandhalterung kompatibel?

Die InLine 23117 Wandhalterung ist mit Fernsehern von 37 bis 60 Zoll kompatibel.

Was ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 75 kg (165 lbs).

Auf welchen Wandtypen kann diese Halterung installiert werden?

Sie kann an Holzständer-, Ziegel-, Beton- und Steinwänden installiert werden. Sie wird nicht für Metallständer- oder Kaltkaminblockwände empfohlen.

Kann ich den Neigungswinkel nach der Installation anpassen?

Ja, die Halterung bietet eine Neigungsverstellung von -5° bis 15° für optimalen Betrachtungswinkel.

Ist die Montage schwierig?

Die Halterung ist für eine einfache Montage mit einem einfachen Einhänge- und Verriegelungsmechanismus ausgelegt. Befolgen Sie die Schritt-für-Schritt-Anleitung im Handbuch.

Wie stelle ich sicher, dass der Fernseher waagerecht ist?

Verwenden Sie eine Wasserwaage, um die Halterungen während der Montage auszurichten. Die Halterungen können vor dem Festziehen auf gleiche Höhe eingestellt werden.

Enthält die Halterung alle erforderlichen Teile?

Ja, das Paket enthält eine Vielzahl von Schrauben, Unterlegscheiben, Abstandshaltern und Dübeln. Überprüfen Sie die Teileliste, um die richtigen für Ihren Fernseher auszuwählen.

Was, wenn ein Teil fehlt?

Wenn ein Teil fehlt, wenden Sie sich an Ihren örtlichen Baumarkt oder den Hersteller, um Ersatz zu erhalten.

Wie reinige ich die Wandhalterung?

Reinigen Sie mit einem trockenen Tuch. Vermeiden Sie aggressive Chemikalien oder Scheuermittel.

Ist es sicher, die Halterung alleine zu installieren?

Für größere Fernseher (über 50 Zoll) wird empfohlen, dass zwei Personen den Fernseher heben und installieren, um Verletzungen oder Schäden zu vermeiden.

BEDIENUNGSANLEITUNG 23117 InLine

Wandhalterung zur Installation von Fernsehgeräten mit Flachbildschirm

MONTAGEANLEITUNG

Art.-№: 23117

Einfacher Einbau: Bildschirm einfach aufhängen

Sicherheit: Verriegeln durch Gleitschiene auf der Unterseite

Max zulässige Belastung: 75 KG/165 PFD

Geeignet für Fernseher der Größen: 37 Zoll-60 Zoll

Einstellwinkel:-5-15

Inhalt:

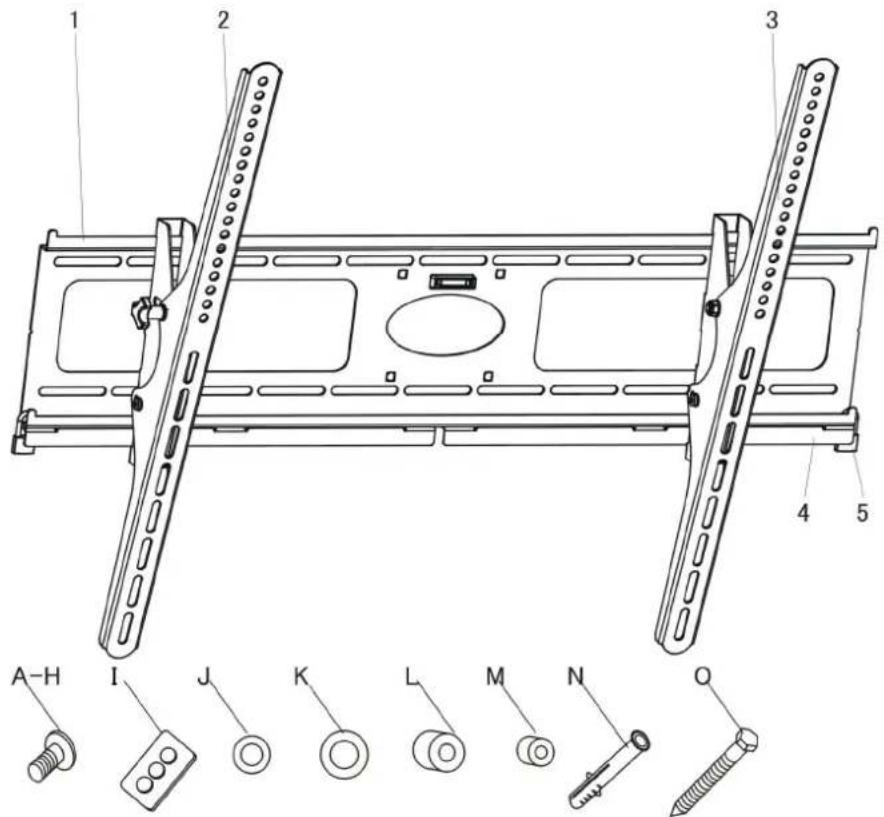

ID	Menge Beschreibung

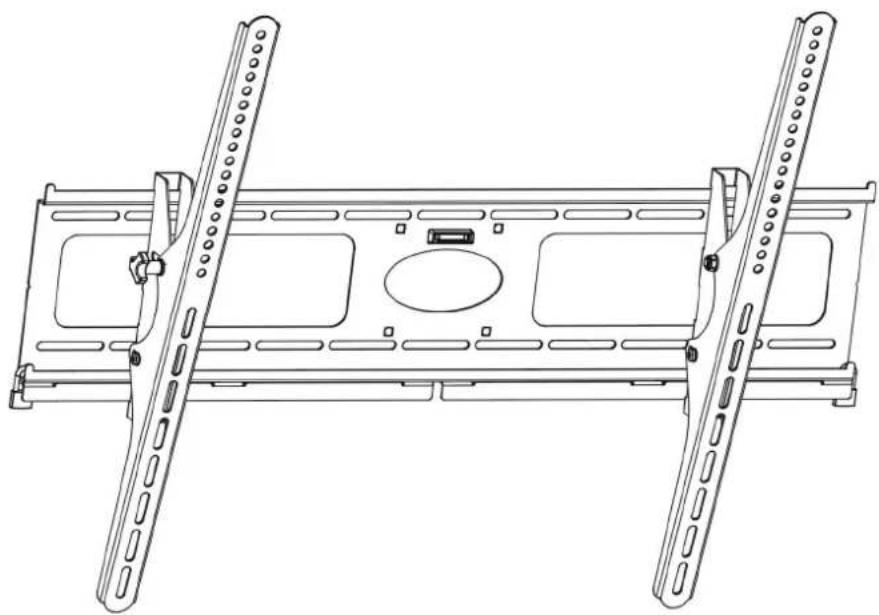

1 1		Wandplatte
2 1		Linke Halterung
3 1		Rechte Halterung
4 2		Arretierplatte
5 2		Verriegelung
A 4		M4*12mm Schraube
B 4 M5*12mm		Schraube
C 4 M6*12mm		Schraube
D 4		M8*16mm Schraube
E 4		M4*30mm Schraube
F 4		M5*30mm Schraube
G 4		M6*35mm Schraube
H 4		M8*40mm Schraube
I 4		Vierkantscheibe
J 6		M6 Unterlegscheibe
K 6		M8 Unterlegscheibe
L 4 ∅		18x∅8,5x22 Abstandhalter
M 4		∅12,5x∅5,5x16 Abstandhalter
N 6		8x50 Wanddübel
O 6		M8x65 Schraube

WARNUNG

Wir haften nicht für Verletzungen oder Produktschäden aufgrund unsachgemäßer Handhabung, fehlerhafter Montage, falscher Installation oder unsachgemäßen Gebrauch dieses Produkts.

Hinweis: Die gelieferte Wandhalterung ist nicht geeignet für Stahlriegelwände oder Hohlziegelwände. Wenn Sie nicht genau wissen, um was für eine Wand es sich bei Ihnen handelt, wenden Sie sich bitte an einen qualifizierten Baufachmann. Sollten die von Ihnen benötigten Montageteile nicht enthalten sein, wenden Sie sich bitte an Ihren lokalen Baufachhändler.

Vorsicht: Dieses Produkt ist nur für den Gebrauch bei Einhaltung der angegebenen Maximallasten geeignet - siehe das Gerätehandbuch. Wenn Sie es für Geräte verwenden, die schwerer als das angegebene Maximalgewicht sind, kann dies zu Instabilität und möglicherweise Verletzungen führen.

Schritt 1: Halterung an Fernseher anbringen

Überprüfen Sie in Ihrer Gebrauchsanleitung für den Fernseher den Durchmesser der zu verwendenden Schrauben, oder wählen Sie Schrauben aus, die für Größe, Höhe und Position der Montageöffnungen am Fernseher geeignet sind. Beispiele hierfür siehe in dieser Anleitung.

Um einen korrekten Einbau zu gewährleisten achten Sie darauf, dass der Haken je der Einzelhalterung nach unten zeigt. Montieren Sie die Halterung mit den gewählten Schrauben, Abstandhaltern und Unterlegscheiben auf der Rückseite des Bildschirms. Stellen Sie die beiden Halterungen auf die gleiche Höhe ein und richten sie waagerecht aus. Sobald sie fertig eingestellt sind, ziehen Sie die Schrauben fest an.

WICHTIG: Zwingen Sie die Schraube nicht mit Gewalt in die Öffnung, denn dies kann Geräteschäden und Personenverletzungen zur Folge haben. Ziehen Sie Schrauben nicht mit dem Elektrobohrer an.

Im Folgenden erfahren Sie, wie Sie Schrauben, Abstandhalter und Vierkantschrauben einsetzen.

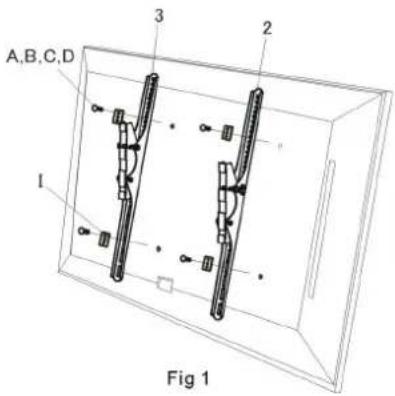

1. Manche Geräte haben eine senkrechte Rückseite. Dann ist kein Abstandhalter erforderlich. Montieren Sie die Halterung mit den mitgelieferten Schrauben an d Vierkantscheiben direkt an der Rückseite des Fernsehers. Siehe Abb.1.

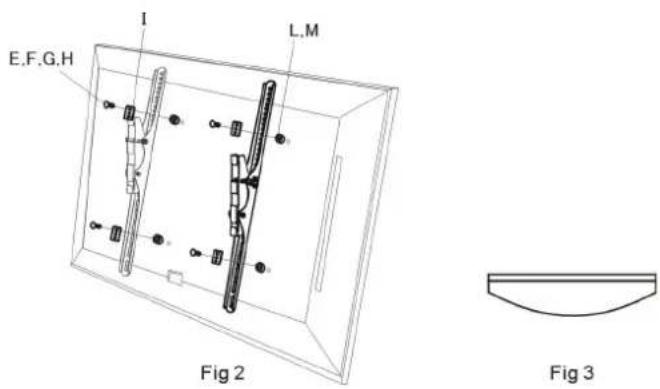

2 Andere Geräte haben eine gewölbte Rückseite mit eingelassenen Montageöffnungen ; hierfür müssen Sie Abstandhalter verwenden. Bei solchen Geräten bauen Sie einen 9/16" bzw. 1/12" Abstandhalter zwischen Gerät und Halterung ein. Siehe Abb.2, 3

Schritt 2: Wandplatte an Wand befestigen

Legen Sie zuerst die Untergestellhöhe der Halterung fest.

Die beste Untergestellhöhe ist parallel zur Augenhöhe einer Person, die auf einem Sofa sitzt.

Üblicherweise liegt die Augenhöhe beim Sitzen etwa 1,20 m über Bodenebene.

Zur Festlegung der Untergestellhöhe berücksichtigen Sie bitte unbedingt folgende zwei Bedingungen:

1) der Abstand von der Wand zum Sofa
2) der Abstand von Augenhöhe zur Bodenebene zuzüglich dem Abstand von

Augenhöhe einer auf dem Sofa sitzenden Person mit einem Sichtwinkel von 15°

1) Bei einem Abstand a' von 1,50-2 m beträgt der Abstand b' etwa 0,3 m
2) Bei einem Abstand a" von 2,40-4 m beträgt der Abstand b" e twa 0,9 m
3) Bei einem Abstand a von 4,20-5 m beträgt der Abstand b etwa 1,20 m
Die ideale Mitte des Untergestells liegt überall im Bereich b, wo ein angenehmes Fernsehen gewährleistet wird.

Nachdem Sie die Untergestellhöhe festgelegt haben, montieren Sie die Halterung entsprechend den unten stehenden Anweisungen an Ihre Wand –je nachdem, ob sie aus Holz, Ziegeln, Beton oder Stein besteht.

Holzwand:

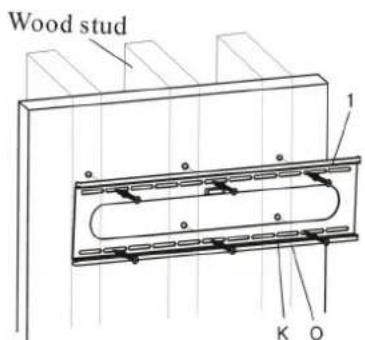

Finden Sie mit einer Ahle oder einem Nagel heraus, wo sich ein Holzträger befindet, wie in Abb. 5,6,7 gezeigt. Der Abstand zwischen zwei Nägeln, mit denen die Wandhalterung befestigt wird, darf nicht weniger als 30 cm sein. Bohren Sie eine Öffnung mit einem 5mm-Bohrkopf bis mindestens 50mm Tiefe.

Achten Sie darauf, dass diese Öffnungen waagerecht sind und sich in der Mitte befinden. Mit der Wandhalterung als Schablone markieren Sie, wo die übrigen Öffnungen hingehören, und bohren sie auf die gleiche Weise. Befestigen Sie die Halterung mit 6 Schrauben und Unterlegscheiben an der Wand.

Fig 6

Fig 7

Wand aus Ziegel, Beton oder Stein:

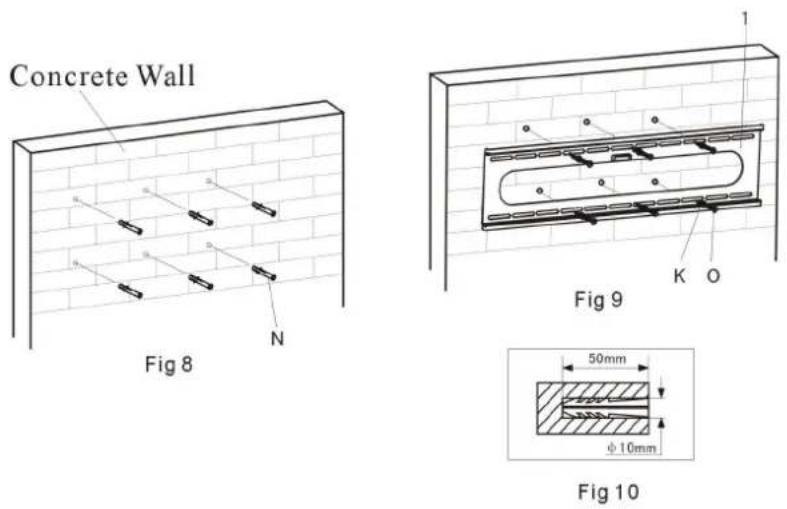

Mit der Wandhalterung als Schablone markieren Sie die 6 Öffnungen an der Wand. Drei davon liegen an dem oberen Schlitz, drei am unteren. Die Außenöffnungen müssen links und rechts von den zwei großen Öffnungen liegen, siehe Abb. 8,9,10. Achten Sie darauf, dass diese Öffnungen waagerecht sind und mindestens 15 cm Abstand zwischen zwei Reihen ist. Bohren Sie die Öffnungen mit einem 10mm-Bohrkopf bis mindestens 50mm Tiefe und stecken in jede einen Wanddübel. Befestigen Sie die Halterung mit 6 Schrauben und Unterlegscheiben an der Wand.

Schritt 3: Gerät aufhängen

Heben Sie das an den Halterungen angebrachte Gerät über die Wandhalterung. Dann haken Sie die Halterungen über die Oberseite der Wandplatte. Drehen Sie das Gerät, sodass die Unterseite der Halterungen in der Unterseite der Wandplatte einrastet, wie Abb. 13. Stecken Sie anschließend Sicherheitsbolzen unten in die Halterungen und arretieren sie, wie in Abb. 14 gezeigt.

in

Warnung: Manche Fernseher müssen von zwei Personen gehoben werden; wir haften nicht für Personenschäden oder Produktbeschädigung aufgrund unsachgemäßer Handhabung.
