BEDIENUNGSANLEITUNG Cow Phone AUDIOLINE

Bedienungsanleitung User Guide

- Inhaltsverzeichnis -

1 Allgemeine Hinweise 3
2 Bedienelemente.... 4
3 Inbetriebnahme 6

3.1 Sicherheitshinweise 6
3.2 Verpackungsinhalt prüfen 6
3.3 Telefonhörer anschließen 6
3.4 Batterien einsetzen 6
3.5 Telefon anschließen 6
3.6 Nebenstellenanlagen - T-NET Anpassung....7
3.7 Wandmontage 7

4 Bedienung 8

4.1 Telefonieren....8
4.2 Anrufe entgegennehmen 8
4.3 Wahlwiederholung 8
4.4 Einstellbarer Tonruf....8
4.5 Stummtaste 9

5 T-NET-Betrieb / Nebenstellenanlagen 10

5.1 "R" Taste an Nebenstellenanlagen.... 10
5.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM.... 10
5.3 Telefonnummern wählen und speichern bei dem Betrieb an Nebenstellenanlagen 10

6 Wichtige Informationen ....10

6.1 Fehlersuche.... 11
6.2 Telefonkabel austauschen.... 11
6.3 Garantie 11
6.4 Konformitätserklärung/CE-Zeichen 12

User Guide ....13

1 Allgemeine Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Service-Hotline [phone] (Kosten Telekom bei Drucklegung: 12ct/min). Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Bestimmungsgemäße Verwendung - Dieses Telefon ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden. Das Telefon besitzt die Voraussetzung an einer TAE-Steckdose mit F/N-Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden. Schließen Sie das Anschlusskabel des Telefons nur an die dafür bestimmten Telefonsteckdosen an. Wechseln Sie den Stecker des Anschlusskabels nicht aus.

Nebenstellenanlagen - Das Telefon kann auch an einer Nebenstellenanlage angeschlossen werden. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Durch die große Anzahl verschiedener Nebenstellenanlagen kann eine Funktionsgarantie nicht übernommen werden.

Aufstellort - Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.

Stellen Sie das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße des Telefons keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.

Verwenden Sie das Telefon nicht in explosionsgefährdeten Bereichen.

Übermäßige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.

Entsorgung - Ist die Gebrauchszeit der Batterien oder der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäß den gesetzlichen Bestimmungen.

Temperatur und Umgebungsbedingungen - Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Das Telefon darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Reinigung und Pflege - Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüße der Basisstation sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä. haftbar gemacht werden.

CE-Zeichen- Das Telefon stimmt mit den grundlegenden Anforderungen der R&TTE-Directive überein. Dies wird durch das CE-Zeichen bestätigt.

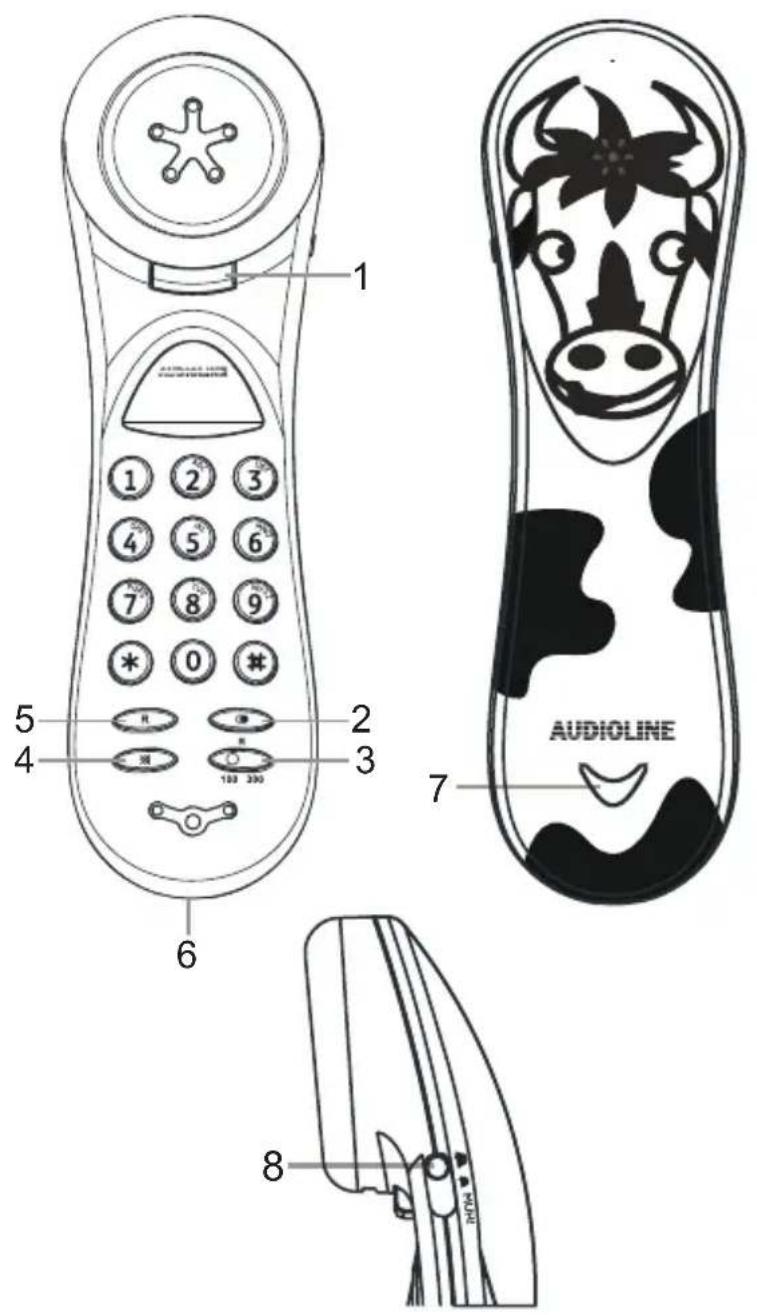

2 Bedienelemente

1. Trenntaste
2. Wahlwiederholung
3. Schalter Flashzeit 100/300ms
4. Stummtaste
5. R-Signaltaste
6. Anschluss Hörer
7. Optische Rufanzeige
8. Auswahl MUH – Normaler Tonruf (laut/leise)

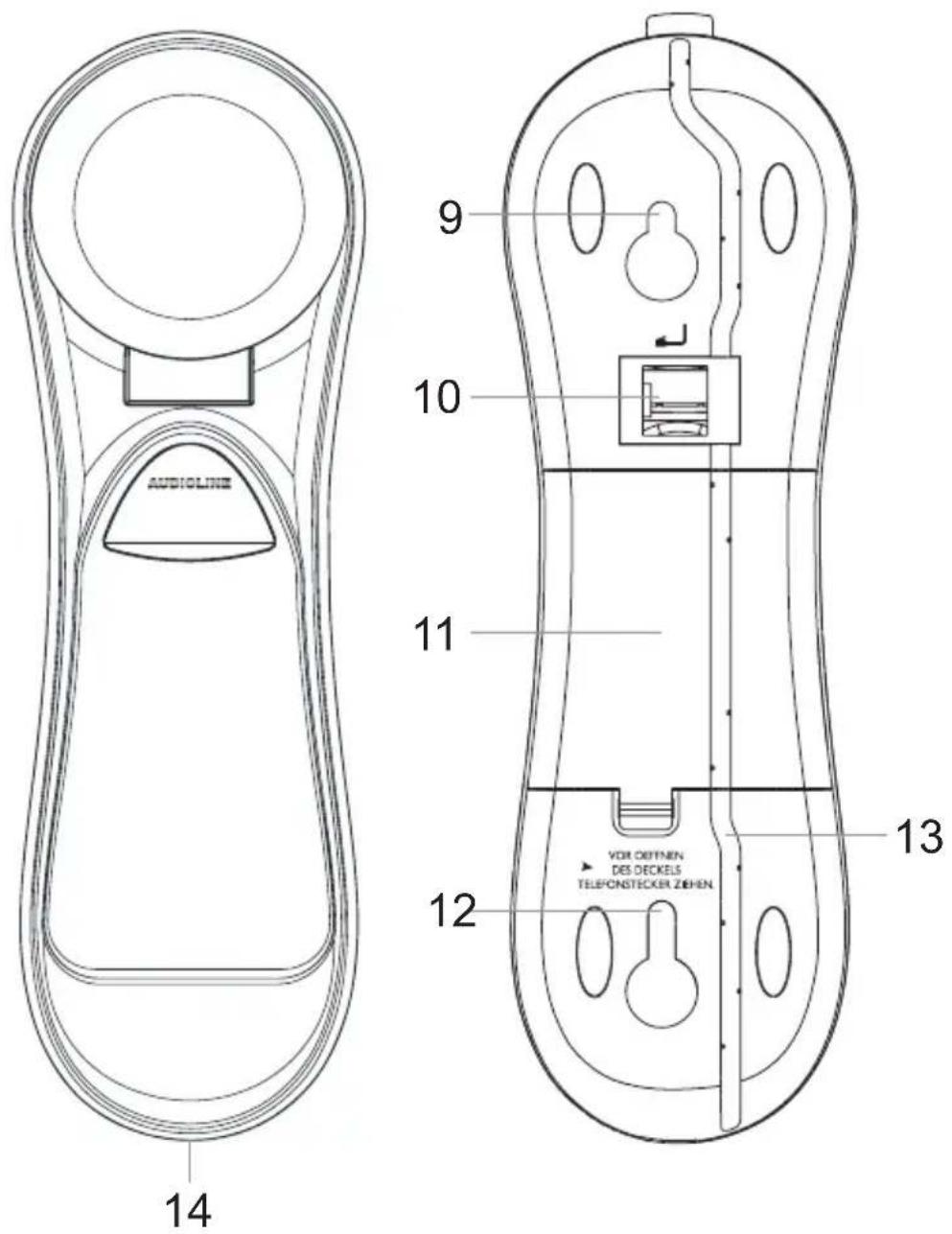

Unterseite

AUDIOLINE 14 9 10 11 12 13 VOR OBTENEN DES DECKELS TELEFONSTECKER ZEBEN

1. Wandmontage
2. Anschluss Telefonleitung
3. Batteriefach
4. Wandmontage
5. Kabelkanal
6. Anschluss Hörer

- Inbetriebnahme -

3 Inbetriebnahme

3.1 Sicherheitshinweise

ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die allgemeinen Hinweise am Anfang dieser Anleitung.

3.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Telefonbasis ein Telefonhörer
ein Telefonanschlusskabel ein Spiralkabel
eine Bedienungsanleitung drei AA Batterien

3.3 Telefonhörer anschließen

Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer mit der Telefonbasis verbinden. Nehmen Sie nun das eine Ende des Spiralkabels und stecken Sie es in die Buchse (6) am unteren Ende des Hörers. Stecken Sie das andere Ende des Kabels in die entsprechende Buchse (14) an der Telefonbasis.

3.4 Batterien einsetzen

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollten die Batterien eingebaut werden. Bitte benutzen Sie immer Batterien des Typs AA Alkaline. Die Batterie wird für den Rufton „Muhende Kuh“ benötigt. Bevor Sie die Batterien einbauen oder wechseln, achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist.

1. Achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist.
2. Das Batteriefach befindet sich auf der Unterseite Ihres Telefons.
3. Öffnen Sie das Batteriefach.
4. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
5. Schließen Sie das Batteriefach.

Die Batterien sollten ausgetauscht werden, wenn der Rufton „Muhende Kuh“ nicht mehr einwandfrei zu hören ist.

3.5 Telefon anschließen

Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse (10) auf der Unterseite des Telefons. Führen Sie dann das Kabel durch die Kabelführung entweder nach oben oder nach unten aus dem Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal. Das Telefon arbeitet mit dem MFV-Wahlverfahren (Tonwahl).

- Inbetriebnahme -

3.6 Nebenstellenanlagen - T-NET Anpassung

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen. Wenn Sie weder eine Nebenstellenanlage noch die T-NET-Funktionen der DEUTSCHE TELEKOM nutzen, müssen hier keine Einstellungen vorgenommen werden.

Nebenstellenanlagen- Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die R-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Stellen Sie dazu den Schiebeschalter R auf der Innenseite des Hörers in die Einstellung "100ms". Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

T-NET Funktionen - Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Zur Freischaltung Ihrer Leitung für diese T-NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM. Stellen Sie dazu den Schiebeschalter R auf der Innenseite des Hörers in die Einstellung "300ms".

3.7 Wandmontage

Ihr Telefon ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 127 mm vertikal untereinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun das Telefon auf die Schrauben und schieben Sie es etwas nach unten.


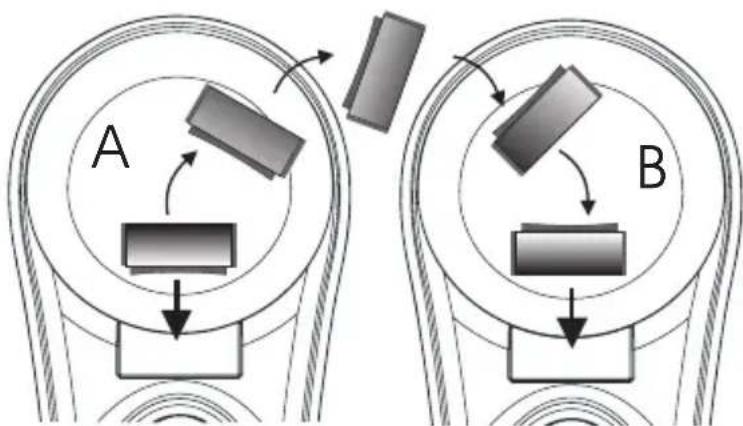

Wenn Sie das Telefon auf einem Tisch benutzen, muss sich der Einhängehaken des Hörers in der versenkten Position befinden, wie es in der Abbildung A dargestellt ist (Werkseinstellung). Bei einer Wandmontage wird der Einhängehaken des Telefonhörers herausgezogen und umgedreht. Siehe dazu die Abbildung B.

Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am oberen Ende der Hörerablage ein kleiner Einhängehaken.

- Bedienung -

4 Bedienung

4.1 Telefonieren

Ihr Telefon kann wie jedes konventionelle Telefon benutzt werden.

Bitte den Anweisungen folgen:

Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.

Wählen Sie nun die gewünschte Telefonnummer.

Um das Gespräch zu beenden, legen Sie den Hörer wieder auf die Ablage zurück. Mit der Trenntaste können Sie das laufende Gespräch beenden und Sie erhalten direkt eine neue Amtsleitung.

4.2 Anrufe entgegennehmen

Sobald Sie ein Anruf erreicht, hören Sie das Rufsignal und die optische Rufanzeige blinkt langsam. Das Gespräch kann nun über den Hörer entgegengenommen werden.

4.3 Wahlwiederholung

Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte Rufnummer bleibt automatisch im Telefon gespeichert. Um die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:

Heben Sie den Hörer ab und drücken Sie die Wahlwiederholungstaste 📄. Die gespeicherte Rufnummer der Wahlwiederholung wird nun gewählt.

4.4 Einstellbarer Tonruf

Mit dem Schiebeschalter 🚙️ MUH! im Hörer können Sie die Stellungen ⏻ (laut) oder ⏻ (leise) auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen.

Möchten Sie den lustigen Tonruf als muhende Kuh verwenden, benutzen Sie die Stellung MUH!.

- Bedienung -

4.5 Stummtaste

Mit der Stummtaste ✉ können Sie während eines Telefongespräches das Mikrofon abschalten. So ist es möglich zu sprechen, ohne dass der Gesprächspartner Sie hört. Dabei bleibt der Lautsprecher im Hörer eingeschaltet, und Sie können den Gesprächspartner weiterhin verstehen.

Halten Sie während eines Gesprächs die Stummtaste in der Hörerinnenseite gedrückt. Das Mikrofon ist nun stummgeschaltet.

Lassen Sie die Stummtaste ✉ wieder los, um das Mikrofon wieder einzuschalten.

5 T-NET-Betrieb / Nebenstellenanlagen

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

5.1 "R" Taste an Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die "R" Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Stellen Sie dazu den Schiebeschalter R auf der Innenseite des Hörers in die Einstellung "100ms". Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

5.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM

Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T- NET arbeitet mit der Einstellung "FLASH 300ms". Stellen Sie dazu den Schiebeschalter R auf der Innenseite des Hörers in die Einstellung "300ms". Zur Freischaltung der T- NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

5.3 Telefonnummern wählen bei dem Betrieb an Nebenstellenanlagen

Hinweis! Die in diesem Kapitel erklärte Pausenfunktion zwischen der Kennziffer für die Amtsholung (meistens 0 oder 9) ist nur bei älteren Nebenstellenanlagen erforderlich.

Bei einigen Nebenstellenanlagen entsteht eine kurze Pause zwischen der Amtskennziffer (meistens 0 oder 9) und dem Freizeichen.

Pause beim manuellen Wählen eingeben

Drücken Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen Telefonnummer einmal die Wahlwiederholungstaste 📄. Nach der Amtsholung wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.

6 Wichtige Informationen

- Wichtige Informationen -

6.1 Fehlersuche

Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt.

Bei technischen Problemen können Sie sich unter der Rufnummer 0180 5 00 13 88 (Kosten Telekom bei Drucklegung: 12ct/min) auch an unsere Hotline wenden.

6.2 Telefonkabel austauschen

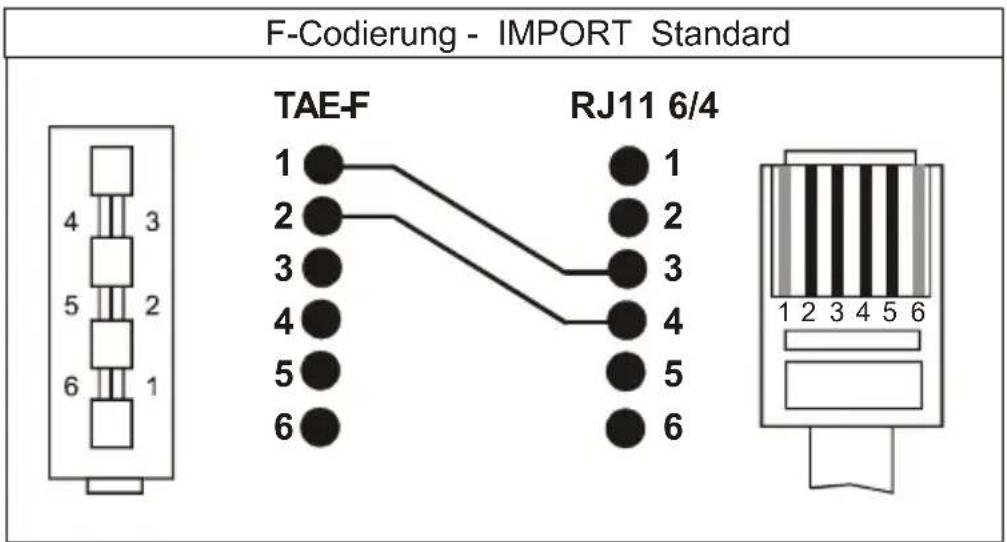

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der untenstehenden Zeichnung das passende Kabel bei Ihrem Händler.

F-Codierung - IMPORT Standard TAE-F RJ11 6/4

6.3 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für

- Wichtige Informationen -

einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Standard-Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

6.4 Konformitätserklärung/CE-Zeichen

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung Ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

C€

- Contents -

1 General Information.... 13
2 Operating Elements.... 14
3 Commissioning 16

WICHTIGE GARANTIEHINWEISE

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG, LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88

(Kosten Telekom bei Drucklegung: 12ct/min)

AUDIOLINE GmbH

Neuss

Service Hotline [phone]

(Kosten Telekom bei Drucklegung: 12ct/min)

Internet: www.audioline.de

E-mail: [e-mail]
