BEDIENUNGSANLEITUNG TEL18 AUDIOLINE

Bedienungsanleitung Operating Instructions

- Inhaltsverzeichnis -

1 Allgemeine Hinweise.... 3
2 Bedienelemente 4
3 Inbetriebnahme .... 5

3.1 Sicherheitshinweise.... 5
3.2 Verpackungsinhalt prüfen 5
3.3 Telefonhörer anschließen 5
3.4 Telefon anschließen 5
3.5 R-Signaltaste - T-NET Anpassung 5
3.6 Anbringen der Tischstütze.... 6
3.7 Wandmontage 6

4 Bedienung....7

4.1 Telefonieren....7
4.2 Wahlwiederholung 7
4.3 Mikrofon stummschalten....7
4.4 Einstellbarer Tonruf....7

5 Telefonnummern speichern.... 8

5.1 Rufnummer auf eine Direktwahltaste speichern 8
5.2 Rufnummer auf die Kurzwahltasten speichern ....8
5.3 Telefonieren mit den Direktwahltasten.... 9
5.4 Telefonieren mit den Kurzwahltasten.... 9

6 T-NET-Betrieb / Nebenstellenanlagen 10

6.1 "R" Taste an Nebenstellenanlagen.... 10
6.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM ... 10
6.3 Telefonnummern wählen und speichern bei dem Betrieb an Nebenstellenanlagen 10

7 Wichtige Informationen ....11

7.1 Fehlersuche 11
7.2 Telefonkabel austauschen 11
7.3 Garantie 12
7.4 Konformitätserklärung.... 13

1 Allgemeine Hinweise

Anschlusshinweise

Das Telefon besitzt die Voraussetzungen an einer TAE-Steckdose mit F-/N-Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden.

Aufstellort

Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder HiFi-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons. Stellen Sie das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße des Telefons keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.

Verwenden Sie das Telefon nicht in explosionsgefährdeten Bereichen. Übermäßige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.

Entsorgung

Ist die Gebrauchszeit der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäss den gesetzlichen Bestimmungen.

Temperatur und Umgebungsbedingungen

Das AUDIOLINE TEL18 ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von -10 °C bis 50 °C ausgelegt. Das Telefon darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Reinigung und Pflege

Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüße der Basisstation sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä. haftbar gemacht werden.

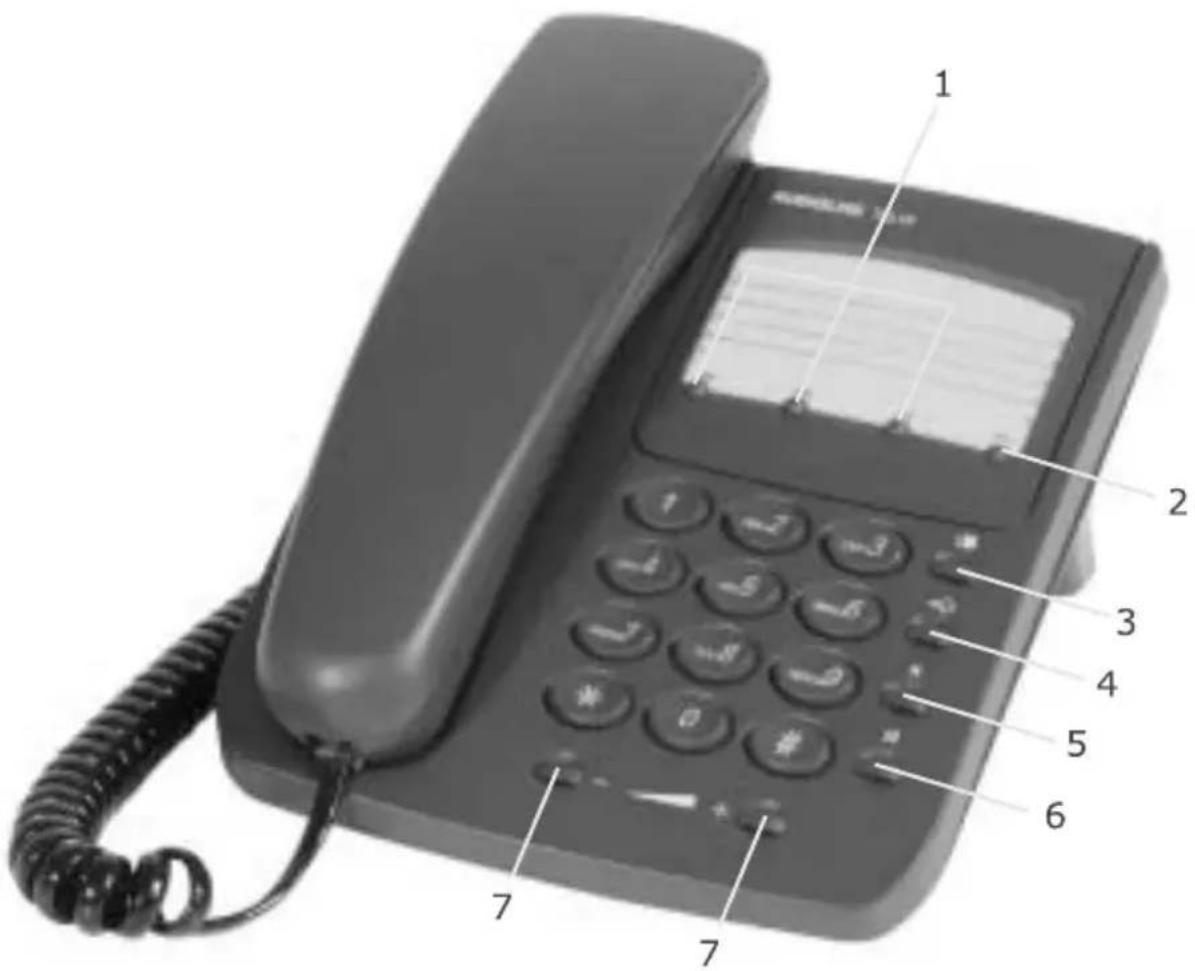

2 Bedienelemente

1 Direktwahltasten M1, M2 und M3
2 Kurzwahltaste
3 Wahlwiederholung
4 Speichertaste

5 R-Signaltaste
6 Stummtaste mit Kontrollleuchte
7 Einstellung der Lautstärke

Unterseite des Telefons

Tonrufschalter

FLASH-Schalter

Befestigungen für Tischstütze

Anschluss Spiralkabel Hörer

Anschluss Telefonleitung

3 Inbetriebnahme

3.1 Sicherheitshinweise

ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise am Anfang dieser Anleitung.

3.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Telefonbasis ein Telefonhörer

ein Telefonanschlusskabel ein Spiralkabel

ein Tischstütze eine Bedienungsanleitung

3.3 Telefonhörer anschließen

Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer mit dem Grundgerät verbinden. Nehmen Sie nun das kurze Ende des Spiralkabels und stecken Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie das

Telefon um und stecken Sie das lange Ende in die Buchse auf der rechten Seite. Klemmen Sie das Kabel in den Kabelkanal nach außen.

3.4 Telefon anschließen

Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse auf der Unterseite des Telefons. Führen Sie dann das Kabel durch die Kabelführung entweder nach oben oder nach unten aus dem Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal.

Das AUDIOLINE TELEFON 18 arbeitet mit dem MFV-Wahlverfahren (Tonwahl).

3.5 R-Signaltaste - T-NET Anpassung

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die R-Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Stellen Sie dazu den Schiebeschalter FLASH auf der Unterseite in die Einstellung "100ms". Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

- Inbetriebnahme -

T-NET Funktionen

Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Zur Freischaltung Ihrer Leitung für diese T-NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM. Stellen Sie dazu den Schiebeschalter FLASH auf der Unterseite in die Einstellung "300ms".

3.6 Anbringen der Tischstütze

Benutzen Sie das Telefon auf einem Tisch, muss die mitgelieferte Tischstütze montiert werden. Drehen Sie dazu das Telefon um. Stecken Sie nun die beiden oberen Haken in die dafür vorgesehenen Öffnungen und drücken Sie die Tischstütze fest.

Müssen Sie die Stütze einmal entfernen, drücken Sie etwas auf die mittlere Klemme und ziehen Sie dann die Tischstütze ab.

Für die Wandmontage befindet sich in der Hörerablage eine kleine Einhängevorrichtung. Bei der Tischmontage wird diese Einhängevorrichtung nicht benötigt, da Sie das Abheben des Hörers stört. Mit einem kleinen Schraubenzieher drehen Sie diese Einhängevorrichtung so lange, bis die Schraube vollkommen versenkt ist.

3.7 Wandmontage

Ihr TELEFON ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 70 mm horizontal nebeneinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun das Telefon auf die Schrauben und schieben Sie es etwas nach unten.

Damit der Hörer bei einer Wandmontage im aufgelegten Zustand nicht herunterfällt, gibt es in der Hörerablage eine kleine Einhängevorrichtung. Mit einem kleinen Schraubenzieher drehen Sie diese Einhängevorrichtung so lange, bis am oberen Ende ein kleiner Haken entsteht.

Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am oberen Ende der Hörerablage ein kleiner Einhängehaken.

4 Bedienung

4.1 Telefonieren

Das AUDIOLINE TELEFON 18 kann wie jedes konventionelle Telefon benutzt werden.

1. Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.
2. Wählen Sie nun die gewünschte Telefonnummer.
3. Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren
   Bedürfnissen anpassen. Die Lautstärke lässt sich mit den Tasten
4. • einstellen.

5. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.

Ankommende Gespräche werden durch das Abheben des Telefonhörers entgegengenommen und durch das Auflegen des Hörers wieder beendet.

4.2 Wahlwiederholung

Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte Rufnummer mit maximal 31 Zahlen bleibt automatisch im Telefon gespeichert. Um die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:

Heben Sie den Hörer ab und drücken Sie die Wahlwiederholungstaste 📄. Die gespeicherte Rufnummer der Wahlwiederholung wird nun gewählt.

4.3 Mikrofon stummschalten

Mit der Stummtaste können Sie während eines Telefongespräches das Mikrofon abschalten. So ist es möglich zu sprechen, ohne dass der Gesprächspartner Sie hört. Dabei bleibt der Lautsprecher im Hörer eingeschaltet, und Sie können den Gesprächspartner weiterhin verstehen.

1. Drücken Sie einmal die Stummtaste während eines Gesprächs, um das Mikrofon stummzuschalten. Die Kontrollleuchte im Taster blinkt.

2. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Stummtaste ✉️. Die Kontrollleuchte erlischt und Sie können das Gespräch normal fortsetzen.

4.4 Einstellbare Tonruflautstärke

Mit dem Schiebeschalter 🔒 auf der Unterseite können Sie die Stellungen 🔒 (laut) oder 🔒 (leise) auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung ✉.

5 Telefonnummern speichern

Mit Ihrem Telefon können Sie 13 Rufnummern speichern. Drei Rufnummern können auf die Direktwahltasten M1, M2 und M3 und zehn weitere auf die Kurzwahltasten gespeichert werden. Als Kurzwahlspeicherplätze werden die Zahlen 0 bis 9 auf dem Zahlenfeld benutzt.

5.1 Rufnummer auf eine Direktwahltaste speichern

1. Heben Sie den Telefonhörer ab.
2. Drücken Sie die Speichertaste →. Die Kontrollleuchte der Stummtaste blinkt.
3. Drücken Sie nun eine der drei Direktwahltasten M1, M2 oder M3.
4. Geben Sie die gewünschte Rufnummer mit maximal 16 Zahlen über das Zahlenfeld ein.

Hinweis: Haben Sie eine falsche Rufnummern eingeben, können Sie den Vorgang hier durch das Auflegen des Hörers abbrechen.

1. Drücken Sie die Speichertaste ↗.

2. Legen Sie den Hörer wieder auf, um die Speicherung abzuschließen.

5.2 Rufnummer auf die Kurzwahltasten speichern

1. Heben Sie den Telefonhörer ab.
2. 2 Drücken Sie die Speichertaste ↗. Die Kontrollleuchte der Stummtaste blinkt.

3. Drücken Sie die Kurzwahltaste →●.

4. Wählen Sie nun einen Kurzwahlspeicherplatz, indem Sie auf dem Zahlenfeld eine Zahl zwischen 0 und 9 drücken.

5. Geben Sie die gewünschte Rufnummer mit maximal 16 Zahlen über das Zahlenfeld ein.

Hinweis: Haben Sie eine falsche Rufnummern eingeben, können Sie den Vorgang hier durch das Auflegen des Hörers abbrechen.

1. Drücken Sie die Speichertaste ↗.

2. Legen Sie den Hörer wieder auf, um die Speicherung abzuschließen.

- Telefonnummern speichern -

Hinweise zur Speicherung:

Bereits belegte Speicherplätze können nicht gelöscht werden. Speichern Sie einfach eine neue Rufnummer auf den Speicherplatz den Sie löschen möchten. Damit Sie die Belegung der gespeicherten Rufnummern nicht vergessen, können Sie auf dem Index die Speicherplätze beschriften. Mit einem Kugelschreiber oder einem kleinen Stift können Sie den Klarsichtschutz über dem Index entfernen.

5.3 Telefonieren mit den Direktwahltasten

1. Nehmen Sie den Telefonhörer ab.
2. Drücken Sie nun die gewünschte Direktwahltaste M1, M2 oder M3. Die gespeicherte Nummer wird nun automatisch gewählt.
3. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.

5.4 Telefonieren mit den Kurzwahltasten

1. Nehmen Sie den Telefonhörer ab.
2. Drücken Sie die Kurzwahltaste .→●
3. Drücken Sie nun den gewünschten Speicherplatz auf dem Zahlenfeld zwischen 0 und 9. Die gespeicherte Nummer wird nun automatisch gewählt.
4. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf.

Interessanter Tipp!

Mit Ihrem Telefon können Sie das Telefonieren über die privaten Telefonanbieter wesentlich vereinfachen. Speichern Sie die Zugangsnummern zu den privaten Anbietern und die eigentlichen Telefonnummern getrennt auf verschiedene Speicherplätze. Wählen Sie zuerst den Speicherplatz für den privaten Telefonanbieter und dann direkt über eine Direktwahltaste oder wieder über die Kurzwahltaste den Speicherplatz mit der gewünschten Telefonnummer oder wählen Sie manuell die gewünschte Telefonnummer.

6 T-NET-Betrieb / Nebenstellenanlagen

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

6.1 "R" Taste an Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die "R" Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Stellen Sie dazu den Schalter "FLASH" auf die Einstellung "100ms". Weitere Information erhalten Sie im Kapitel 3.5. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

6.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM

Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T-NET arbeitet mit der Einstellung "FLASH 300ms". Stellen Sie dazu den Schalter "FLASH" auf die Einstellung "300ms". Weitere Information erhalten Sie im Kapitel 3.5. Zur Freischaltung der T-NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

6.3 Telefonnummern wählen und speichern bei dem Betrieb an Nebenstellenanlagen

Hinweis! Die in diesem Kapitel erklärte Pausenfunktion zwischen der Kennziffer für die Amtsholung (meistens 0 oder 9) ist nur bei älteren Nebenstellenanlagen erforderlich.

Bei einigen Nebenstellenanlagen entsteht eine kurze Pause zwischen der Amtskennziffer (meistens 0 oder 9) und dem Freizeichen. Beim manuellen Wählen und dem Wählen aus dem Telefonbuch kann diese Pause mit eingegeben werden, damit die weiteren Zahlen nicht zu schnell gewählt werden.

Pause beim manuellen Wählen eingeben

Drücken Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen Telefonnummer einmal die Wahlwiederholungstaste 📄. Nach der Amtsholung wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.

Pause mit speichern

Drücken Sie während des Speicherns nach der Kennziffer für die Amtsholung und vor der eigentlichen Rufnummer einfach die Wahlwiederholungstaste 📄. Beim Wählen aus dem Telefonbuch wird dann nach der Kennziffer für die Amtsholung automatisch eine Pause von drei Sekunden eingefügt.

7 Wichtige Informationen

7.1 Fehlersuche

Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt. Natürlich können Sie auch die Störungsstelle Ihres Telefonnetzanbieters anrufen, die Ihnen weitere Hinweise zum Überprüfen Ihrer Anlage gibt.

Bei technischen Problemen können Sie sich unter der Hotline - Rufnummer 0180 500 13 88 auch an unseren Service wenden.

7.2 Telefonkabel austauschen

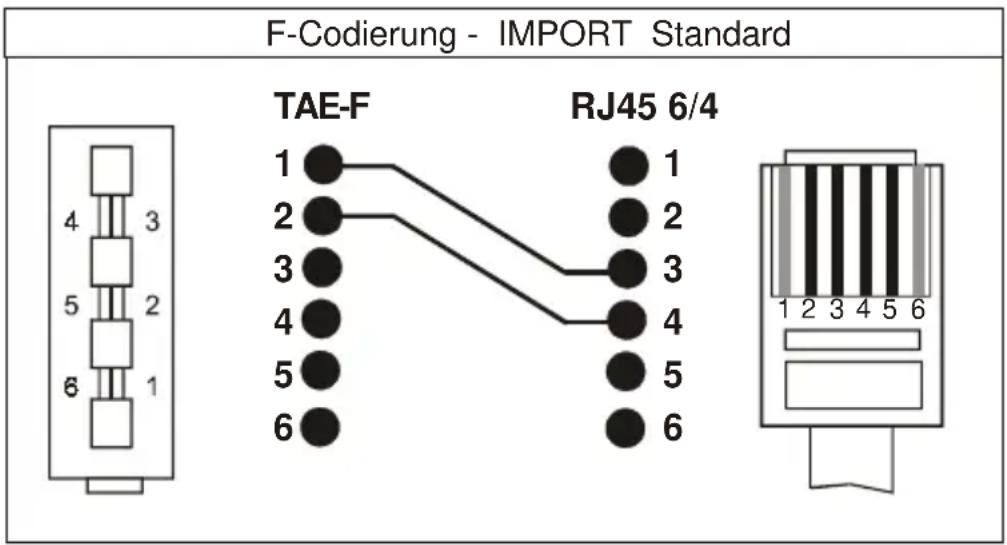

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der untenstehenden Zeichnung das passende Kabel bei Ihrem Händler.

F-Codierung - IMPORT Standard TAE-F RJ45 6/4

- Wichtige Informationen -

7.3 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von 24 Monaten nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

7.4 Konformitätserklärung

WIR AUDIOLINE GmbH

IN PROMENADENSTR. 1

D-41460 NEUSS

GERMANY

ALS INVERKEHRBRINGER IN DER EU ERKLÄREN VOLLVERANTWORTLICH, DASS DAS PRODUKT

MODEL: TEL 18

BESCHREIBUNG: Schnurgebundenes Telefon

KONFORM IST MIT DEN GRUNDLIEGENDEN ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC

BEVOLLMÄCHTIGTER:

Unterschrift:

Position in der Firma: GESCHÄFTSFÜHRER

Datum der Ausstellung: 17.09.2001

Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt.

LIEFERANT: AUDIOLINE GmbH, PROMENADENSTR. 1, D-41460 NEUSS TEL 18

Dieses Produkt ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden.

- Wichtige Informationen -
