BEDIENUNGSANLEITUNG TEL4CLIP AUDIOLINE

Bedienungsanleitung Operating Instructions

Inhaltsverzeichnis

1. Bedienelemente.... 3

2. Installation...... 4

2.1 Batterien einsetzen ....4
2.2 Anschliessen....5
2.3 Wandmontage....5
2.4 Hörgeräte kompatibel....5
2.5 T-NET Anpassung....5
2.6 Displaykontrast einstellen 5
2.7 Standardeinstellungen programmieren......6

3. Bedienung....7

3.1 Telefonnummer wählen 7
3.2 Hörerlautstärke....7
3.3 Wahlwiederholung....7
3.4 Einstellbarer Tonruf....7
3.5 Speicherplätze eingeben 7

3.5.1 Rufnummer im Telefonbuch speichern...... 7
3.5.2 Wählen mit den Direktwahltasten 8
3.5.3 Wählen aus dem Telefonbuch...... 8

4. Rufnummernanzeige (clip)...... 8

4.1 Anruferliste einsehen 8
4.2 Telefonnummer aus der Anruferliste direkt anwählen 9
4.3 Telefonnummer aus der Anruferliste löschen .....9
4.4 Komplette Anruferliste löschen 9

5. "R" Signaltaste - T-NET Anpassung...... 10

5.1 "R" Taste an Nebenstellenanlagen .....10
5.2 "R" Taste und die T-NET-Funktionen der DEUTSCHEN TELEKOM....10

6. Wichtige Hinweise.... 10

6.1 Fehlersuche ....10
6.2 Telefonkabel austauschen....10
6.3 Garantie ....11
6.4 Konformitätserklärung....12

1 Trenntaste 5 FLASH-Schalter
2 Direktwahltasten 6 Speichertaste
3 Kurzwahltaste 7 Wahlwiederholung
4 R-Signaltaste 8 Einstellbarer Tonruf

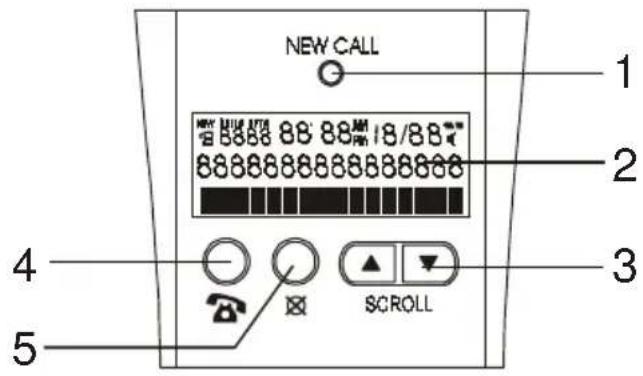

Hörer Außenseite – linke Seite - rechte Seite

NEW CALL 1 2 3 4 5 8888 88 88 18/88 8888888888888888 SCROLL

contrast + - 6

7

1 LED New Call 5 Löschtaste
2 Display 6 Kontrasteinstellung
3 Scrolltasten 7 Hörerlautstärke
4 Taste Wählen

2. INSTALLATION

2.1 BATTERIEN EINSETZEN

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollten die vier mitgelieferten Batterien eingebaut werden. Bitte benutzen Sie immer Batterien des Typs AAA Alkaline. Die Batterien werden für die Rufnummernanzeige und für weitere Funktionen des Telefons benötigt. Bevor Sie die Batterien einbauen oder wechseln, achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist. Das Batteriefach befindet sich in der Hörerablage Ihres Telefons.

1. Öffnen Sie das Batteriefach unter dem Telefonregister mit einem kleinen Schraubenzieher oder einem spitzen Gegenstand.
2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
3. Schliessen Sie das Batteriefach.

Die Batterien sollten ausgetauscht werden, wenn im Display das Symbol angezeigt wird. Alle vier Batterien müssen dann ersetzt werden, damit die Rufnummernanzeige und die gespeicherten Telefonnummern wieder einwandfrei funktionieren. Zeigt das Display keine Anzeige sind die Batterien bereits komplett entladen.

2.2 ANSCHLIESSEN

Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse auf der Unterseite des Telefons. Führen Sie dann das Kabel durch die Kabelführung entweder nach oben oder nach unten aus dem Telefongehäuse heraus. Das AUDIOLINE TELEFON 4clip arbeitet mit dem MFV-Wählverfahren (Tonwahl).

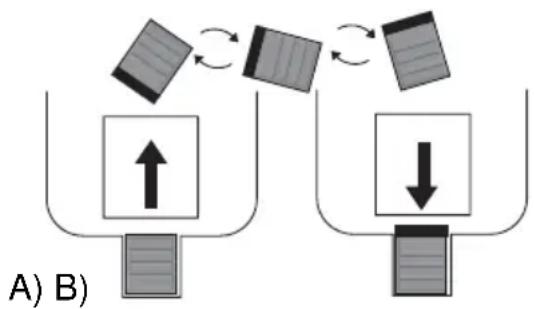

2.3 WANDMONTAGE

Ihr AUDIOLINE TELEFON 4clip ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 83 mm und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun das Telefon auf die Schrauben und schieben Sie es etwas nach unten. Wenn Sie das Telefon auf einem Tisch benutzen, muss sich der Einhängehaken des Hörers in der versenkten Position befinden, wie es in der Abbildung A dargestellt ist (Werkseinstellung). Bei einer Wandmontage wird der Einhängehaken des Telefonhörers herausgezogen und umgedreht. Siehe dazu die Abbildung B.

Das Telefon besitzt eine Spezialschaltung auf Induktionsbasis zur Sprachübertragung an Hörgeräte. Bitte stellen Sie Ihr Hörgerät auf „T“.

2.5 T-NET ANPASSUNG

Ihr AUDIOLINE TELEFON 4clip unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Weitere Informationen erhalten Sie unter Punkt 5. Zur Freischaltung Ihrer Leitung für diese Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

2.6 DISPLAYKONTRAST EINSTELLEN

Der Kontrast kann mit dem Schiebeschalter „KONTRAST“ auf der linken Seite des Hörers eingestellt werden.

2.7 STANDARDEINSTELLUNGEN PROGRAMMIEREN

Telefonnummern werden im Display immer mit der Ortsvorwahl oder bei Auslandsgesprächen auch mit der entsprechenden Landesvorwahl angezeigt. Werden diese Rufnummern direkt über die Anruferliste gewählt, kann bei Ortsgesprächen die Vorwahl natürlich weggelassen werden. Deshalb sollten Sie Ihre Ortvorwahl und die Landesvorwahl von Deutschland (0049) eingeben. Weiterhin kann hier Datum und Uhrzeit eingegeben werden.

1. Heben Sie den Telefonhörer ab.
2. Halten Sie die Tasten ▼ und 4 Sek. gedrückt.
3. Das Display zeigt „----, Ortvorwahl“. Geben Sie nun Ihre Ortvorwahl mit max. 5 Stellen ein.
4. Drücken Sie die Taste ☒ so oft, bis Sie die Meldung „Landesvorwahl“ im Display sehen . Bei der Eingabe einer 5-stelligen Ortsvorwahl springt das Display direkt zur nächsten Eingabe „Landesvorwahl“.
5. Geben Sie nun Ihre Landesvorwahl 0049 für Deutschland ein.
6. Drücken Sie die Taste ☒ so oft, bis Sie die Meldung „ZEIT? DATUM?“ im Display sehen. Geben Sie jetzt über die Tasten ▼ und ▲die aktuelle Stunde zwischen 00 und 23 ein und bestätigen Sie mit der Taste ☒.
7. Geben Sie jetzt über die Tasten ▼ und ▲ die aktuelle Minutenangabe zwischen 1 und 59 ein und bestätigen Sie mit der Taste ☒.
8. Geben Sie jetzt über die Tasten ▼ und ▲ die aktuelle Tagesangabe zwischen 1 und 31 ein und bestätigen Sie mit der Taste ☒.
9. Geben Sie jetzt über die Tasten ▼ und ▲den aktuellen Monat zwischen 1 und 12 ein und bestätigen Sie mit der Taste ☒.

Wichtige Hinweise!

Müssen Sie einmal die Standardeinstellungen verändern, starten Sie die Programmierung wie unter Punkt 1. beschrieben. Mit der Taste ☒ können Sie nun den blinkenden Cursor zu jeder Zahl hinbewegen und mit den Tasten ▼ und ▲ eine Änderung vornehmen. Durch mehrmaliges Drücken der Taste ☒ gelangen Sie automatisch von der Ortvorwahl, zur Landesvorwahl und zur Eingabe der Uhrzeit. Um eine Orts- oder Landesvorwahl zu kürzen, gehen Sie hinter das Ende Ihrer eingegebenen Zahlen (Cursor blinkt). Mit den Tasten ▼ und ▲ stellen Sie dann das Minuszeichen “-, ein.

3. BEDIENUNG

3.1 TELEFONNUMMER WÄHLEN

Nehmen Sie den Telefonhörer ab und wählen Sie die gewünschte Telefonnummer. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf die Ablage zurück. Mit der Trenntaste können Sie das laufende Gespräch beenden und Sie erhalten direkt eine neue Amtsleitung. Während eines Gesprächs wird im Display die aktuelle Gesprächsdauer angezeigt.

3.2 HÖRERLAUTSTÄRKE

Mit dem Schiebeschalter können Sie die Hörerlautstärke in zwei Stufen Ihren Bedürfnissen anpassen.

3.3 WAHLWIEDERHOLUNG

Um die zuletzt gewählte Nummer zu wiederholen, heben Sie den Hörer ab und drücken die Taste.

3.4 EINSTELLBARER TONRUF

Mit dem Schiebeschalter "KLINGEL" am Hörer können Sie die Stellungen "HI" (LAUT) oder "LO" (LEISE) auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung "OFF" (AUS).

3.5 SPEICHERPLÄTZE EINGEBEN

Mit Ihrem AUDIOLINE TELEFON 4clip können Sie 18 Rufnummern im Telefonbuch speichern. Die ersten drei Speicherplätze 01, 02, und 03 können als Direktwahltasten M1, M2 und M3 benutzt werden. Die weiteren Rufnummern werden über die Kurzwahltaste abgerufen.

3.5.1 RUFNUMMER IM TELEFONBUCH SPEICHERN

1. Zur Programmierung heben Sie den Hörer ab und halten Sie mit dem Daumen einer Hand die Trenntaste gedrückt, während Sie mit der anderen Hand die Eingaben machen.
2. Geben Sie die gewünschte Rufnummer mit maximal 16 Zahlen über das Zahlenfeld ein.
3. Drücken Sie die Speichertaste ↗.
4. Drücken Sie die Kurwahltaste →●.
5. Das Display zeigt die Anzeige „(--)“. Geben Sie nun über das Zahlenfeld den gewünschten Speicherplatz zwischen 01 und 18 ein und die eingegebene Rufnummer ist gespeichert. Bitte geben Sie den Speicherplatz immer zweistellig ein (1=01, 2=02, usw). Das Display zeigt die Meldung „GESPEICHERT“.
6. Am Ende der Eingaben lassen Sie die Trenntaste wieder los und legen den Hörer auf die Ablage.

Bei schon belegten Speicherplätzen zeigt das Display die Meldung „ÜBERSCHREIBEN“. Mit der Taste 📧 wird der gewählte Speicherplatz mit der neuen Rufnummer überschrieben. Möchten Sie den Speicherplatz nicht überschreiben, drücken Sie eine der beiden Tasten

▼ oder ▲ am die Eingabe abzubrechen.

3.5.2 WÄHLEN MIT DEN DIREKTWAHLTASTEN

1. Heben Sie den Hörer ab.
2. Gewünschte Direktwahltaste M1, 2, 3 drücken.

Hinweis: Mit den Direktwahltasten M1, M2 und M3 werden die Speicherplätzen 01, 02 und 03 angewählt.

3.5.3 WÄHLEN AUS DEM TELEFONBUCH

1. Heben Sie den Hörer ab.
2. Drücken Sie die Kurzwahltaste →● und den gewünschten Speicherplatz von 01 bis 18 auf dem Zahlenfeld.

4. RUFNUMMERNANZEIGE (CLIP)

Achtung!

Die Rufnummernanzeige ist ein optionaler Service Ihres Telefonproviders. Ihr Telefon zeigt die Rufnummern im Display, wenn Ihr Telefonprovider diesen Service anbietet. Bitte fragen Sie Ihren Telefonprovider für weitere Informationen. Steht dieser Service nicht zur Verfügung, werden eingehende Anrufe nicht im Display angezeigt.

Mit der Rufnummernanzeige können Sie bei eingehenden Gesprächen erkennen, wer Sie anruft. Wenn diese Funktion an Ihrer Telefonleitung zur Verfügung steht, zeigt Ihnen das Display bereits während des Klingelns die Rufnummer im Display an.

Wird der Anruf nicht entgegengenommen, bleibt diese Anzeige für 60 Sekunden im Display, bevor wieder die aktuelle Uhrzeit und das Datum angezeigt wird.

Ausserdem werden während Ihrer Abwesenheit alle Anrufe in der Anruferliste mit Datum und Uhrzeit gespeichert. Bis zu 99 Rufnummern werden in der Anruferliste gespeichert. Sobald die Liste voll ist, wird immer die älteste Rufnummer aus der Liste gelöscht.

Wurden während Ihrer Abwesenheit Anrufe registriert, blinkt die LED „NEW CALL“ und das Display zeigt die Anzahl der neu gespeicherten Rufnummern (XX NEU) an. Weiterhin wird die Gesamtzahl der in der Anruferliste gespeicherten Rufnummern angezeigt (XX ANRUF). Wie Sie die Anruferliste einsehen können, erfahren Sie im nächsten Kapitel 4.1.

4.1 ANRUFERLISTE EINSEHEN

Mit den Tasten ▼ und können Sie in der Anruferliste blättern. Mit der Taste ▼ sehen Sie die neusten Rufnummern.

Während Sie mit der Taste ▲ die schon länger gespeicherten Rufnummern sehen. Haben Sie den letzten Speicherplatz der Liste erreicht, zeigt das Display die Meldung „Ende der Liste“.

Im Display erscheint unter „CALL #“ die Nummer zwischen 1 und 99, des gerade angewählten Speicherplatzes.

Hinweise!

Hat ein Anrufer mehrmals versucht Sie zu erreichen, erscheint im Display die Anzeige „RPT“ und darunter die Anzahl der Anrufe. Als Datum und Uhrzeit wird immer der letzte Anruf angezeigt.

Werden alle neu aufgezeichneten Rufnummern kontrolliert, erlischt die LED „NEW CALL“ und die Anzeige „NEU“ im Display zeigt „0“.

Wird innerhalb von 20 Sekunden keine Taste gedrückt, wird die Anruferliste verlassen und das Display zeigt wieder die aktuelle Uhrzeit und das Datum sowie die Anzahl der in der Anruferliste gespeicherten Telefonnummern und die Anzahl der neu gespeicherten Rufnummern an.

Das Display meldet folgende Information, wenn keine Rufnummer zur Verfügung steht.

Erscheint im Display die Meldung „Error“, wurde die Rufnummer nur teilweise oder fehlerhaft empfangen.

Erscheint im Display die Meldung „Nicht verfügbar“, ist die Information der Rufnummer nicht verfügbar. Es könnte sich um ein internationales Gespräch handeln.

Erscheint im Display die Meldung „Privat“, hat der Anrufer das Senden seiner Rufnummer unterdrückt oder die Nummer konnte nicht übermittelt werden.

4.2 TELEFONNUMMER AUS DER ANRUFERLISTE DIREKT ANWÄHLEN

Sie können Telefonnummern, die in der Anruferliste gespeichert wurden, direkt anwählen.

1. Telefonhörer entweder abheben oder aufgelegt lassen.

2. Wählen Sie mit den Tasten und die gewünschte Telefonnummer aus.

3. Drücken Sie nun die Taste 📂. Die ausgesuchte Rufnummer wird direkt angewählt. Telefonhörer abheben, wenn nicht bereits geschehen.

4.3 TELEFONNUMMER AUS DER ANRUFERLISTE LÖSCHEN

1. Wählen Sie mit den Tasten und die Rufnummer aus der Anruferliste, die Sie löschen möchten.

2. Drücken Sie nun zweimal die Taste 📧 und die Rufnummer wird gelöscht.

4.4 KOMPLETTE ANRUFERLISTE LÖSCHEN

Drücken Sie die Taste ☒ für 3 Sekunden. Das Display zeigt die Meldung „KEIN ANRUF“ und die komplette Anruferliste ist gelöscht.

5. "R" SIGNALTASTE - T-NET ANPASSUNG

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

5.1 "R" TASTE AN NEBENSTELLENANLAGEN

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die „R“ Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Stellen Sie dazu den Schiebeschalter „R“ auf die Einstellung „100ms“. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

5.2 "R" TASTE UND DIE T-NET-FUNKTIONEN DER DEUTSCHEN TELEKOM

Ihr AUDIOLINE TELEFON 4clip unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T- NET arbeitet mit der Einstellung "FLASH 300ms". Stellen Sie dazu den Schiebeschalter „R“ auf die Einstellung „300ms“. Zur Freischaltung der T- NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

6. WICHTIGE HINWEISE

6.1 FEHLERSUCHE

Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt. Natürlich können Sie auch die Störungsstelle Ihres Telefonnetzanbieters anrufen, die Ihnen weitere Hinweise zum Überprüfen Ihrer Anlage gibt.

6.2 TELEFONKABEL AUSTAUSCHEN

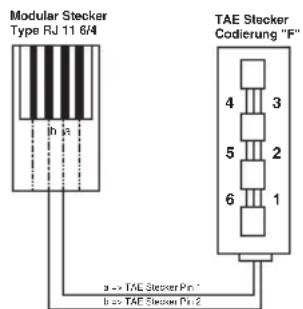

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der untenstehenden Zeichnung das passende Kabel bei Ihrem Händler.

Modular Stecker Type RJ 11 6/4 h a TAE Stecker Codierung "E" 4 3 5 2 6 1 a -> TAE Stecker Pin 2 b as TAE Stecker Pin 2

6.3 GARANTIE

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschliesslich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 12 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemässe Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äussere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschliesslich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von einem Jahr nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

6.4 KONFORMITÄTSERKLÄRUNG

WIR

IN

AUDIOLINE

PROMENADENSTR.

D-41460 NEUSS

GERMANY

GmbH

1

ALS INVERKEHRBRINGER IN DER EU ERKLÄREN

BESCHREIBUNG: SCHNURGEBUNDENES TELEFON

KONFORM IST MIT DEN GRUNDLIEGENDEN

ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC

BEVOLLMÄCHTIGTER:

Unterschrift:

Position in der Firma: GESCHÄFTSFÜHRER

Datum der Ausstellung: 03.07.2001

Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt.

LIEFERANT: AUDIOLINE GmbH, PROMENADENSTR. 1, D-41460 NEUSS

PRODUKT: TEL 4 – clip

Dieses Produkt ist für den Betrieb an einem analogen

Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden.
