BEDIENUNGSANLEITUNG DS-9116HFI-XT Hikvision

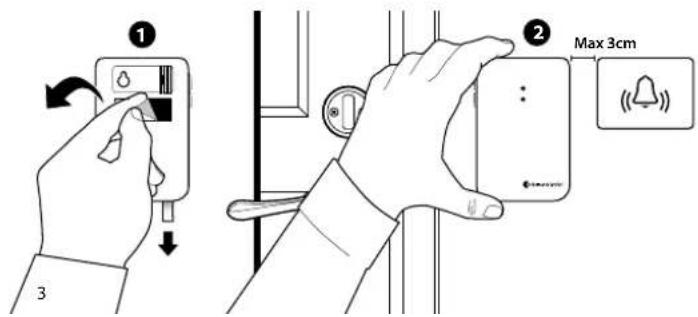

Grundinstallation – Einzelschallquelle/Türklingel

1 Ziehen Sie am Batterie Streifen um den Türsender zu aktivieren. Reinigen Sie die Wand mit dem Feuchttuch und entfernen Sie die Schutzfolie von dem Klettverschluss.
2 Montieren Sie den Türsender so nah wie möglich auf der linken Seite des Türklingellautsprechers. Ggf. die mitgelieferte Schraube nutzen.

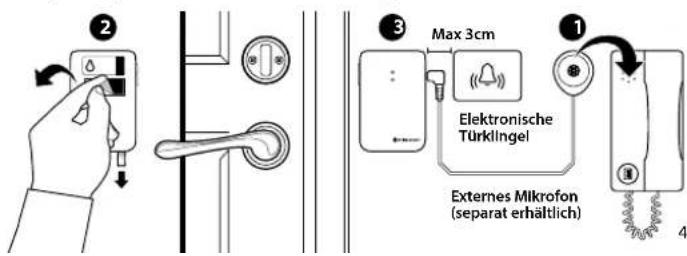

Installation - Gegensprechanlage und elektronische Türklingel

1 Schließen Sie das externe Mikrofon an den Türsender an. Entfernen Sie die Schutzfolie von dem Mikrofon und befestigen Sie es an dem Lautsprecher der Gegensprechanlage.
2 Ziehen Sie am Batterie Streifen um den Türsender zu aktivieren. Reinigen Sie die Wand mit dem Feuchttuch und entfernen Sie die Schutzfolie von dem Klettverschluss.
3 Montieren Sie den Türsender so nah wie möglich auf der linken Seite des Türklingellautsprechers. Sie können auch die mitgelieferte Schraube nutzen.

2 3 Max 3cm Elektronische Türklingel 1 Externes Mikrofon (separat erhältlich) 4

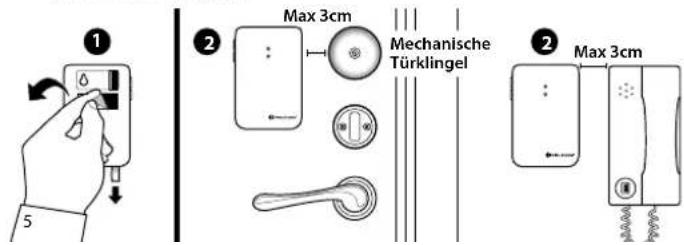

Installation - Gegensprechanlage und mechanische Türklingel

Wenn Sie eine Gegensprechanlage und eine mechanische Türklingel nutzen, müssen Sie möglicherweise zwei Türsenderverwenden – d.h. eine für jede Klangquelle. Gehen Sie wie folgt vor:

1 Ziehen Sie die Batterielasche heraus, um die Tür Sender zu starten. Reinigen Sie die Wandfläche mit dem Feuchttuch und entfernen Sie die Schutzfolie vom Klettband.
2 Montieren einen Tür Sender auf der linken Seite der Türklingel und den andere auf der linken Seite des Lautsprecher der Gegensprechanlage, jeweils möglichst nahe an der Schallquelle.

1 5 2 Max 3cm Mechanische Türklingel 2 Max 3cm

Testen

1 Betätigen der Türklingel oder Gegensprechanlage.
2 Am Visit Empfänger leuchtet das Tür-Symbol und zeigt mit Ton, Licht oder Vibrationen (je nach Empfänger) an. Wenn er nicht reagiert, lesen Sie den Abschnitt Programmierung.

Sie können den Türsender auf den Klang Ihrer Türklingel programmieren.

1 Drücken Sie die Taste 1, bis die LED blinkt. Loslassen um die Aufnahme zu starten.
2 Klingeln Sie 5 Mal (Pause zwischen jedem Druck). Für die Aufnahme haben Sie 5 Minuten Zeit und diese endet automatisch. Taste 1 drücken, um manuell zu stoppen.
3 Wenn sie fertig ist, hört die LED auf zu blinken. Wenn die LED rot ist, siehe Fehlersuche. Programmieren Sie die Gegensprechanlage mit der Taste 2 durch Wiederholen der Schritte 1-2.

①

7

2 5 min 3 Grün: OK Rot: Nicht OK

Technische Information

Stromversorgung Batterieleistung : 2 x 1,5 V AA (LR6) Lithium oder Alkali-Batterien.

Leistungsaufnahme Aktiv < 70 mA, inaktiv < 15 μA

Betriebsdauer Alkali \~ 5 Jahre, Lithium \~10 Jahre

Aktivierung Über Testknopf, internes Mikrofon, elektromagnetische Erkennung,

Eingang für externes Mikrofon, ext. Trigger-Eingang

Funkfrequenz 315 MHz, 433,92 MHz oder 868,3 MHz je nach Region

Reichweite von 50 bis 250 m, je nach Funkfrequenz. Die Reichweite wird durch

Wände, große Objekte und andere Funksender reduziert.

Anzahl der Funkschlüssel 64 als Standard. Bis zu 256 mit optionaler Software.

Zubehör BE9199 externes Mikrofon 2,5 m, BE9200 ext. Mikrofon 0,75 m 0.75 m

Zusätzliche Informationen

Verwendung und Lagerung Nur für den Innenbereich. Temp.: 15"-35°C. Luftfeuchtigkeit: 5% -95%.

Wartung und Reinigung Wartungsfrei. Reinigung mit einem nur leicht feuchten Tuch.

Nicht für den Wiedereinsatz durch andere Personen vorgesehen.

Sicherheit und Vorschriften Informationen zu Sicherheit und Vorschriften finden Sie im Installer's Guide.

Service und Support Informationen zu Garantie, Service und Support finden Sie im Installer's

Guide.

Fehlerbehebung

Wenn Versuchen sle
Zwei orangefarbene Lichter leuchten einmal pro Minute auf	Wechseln Sie die Batterien. Verwenden Sie nur 1,5 V AA (LR6) Lithium oder Alkalie-Batterien.
Jede Sekunde ein oranges Licht erscheint	Es gibt andere Schallquellen in der Nähe des Türsenders. Schalten Sie sie aus bzw. ab.Trennen Sie das externe Mikrofon um sicherzustellen, dass es nicht defekt ist.
Ein grünes Licht erscheint, wenn Sie die Türklingel drücken-aber der Empfänger wird nicht aktiviert	Überprüfen Sie die Batterien und Stecker des Türsenders und des Empfängers.Platzieren Sie den Empfänger näher zum Türsender.Überprüfen Sie, dass die Türsender und Empfänger auf den gleichen Funkkanal eingestellt sind. Siehe Changing the radio key im Installer's Guide.

DE

Wenn Versuchen sle
Kein grünes Licht erschelntam Türsender, wenn Sie ander Türklingeln	Klingeln während Sie den Türsender näher und weiter entfernt zur Schallquelle bewegen. Der ideale Abstand ist <3 cm.Programmieren Sie den Türsender auf die Türklingel, siehe Programmierung.Wenn das Signal sehr variiert, wechseln Sie zur magnetischen Detektion, siehe Magnetic detection.Wenn der Türsender immer noch nicht aktiviert ist, drücken und halten Sie die Taste 1 und 2 gleichzeitig für 5 s, um die aufgenommenen Klänge zu löschen und wiederholen Sie die oben genannten Schritte.
Der Empfänger ohne Grund aktiviert wird	Ein anderes Visit System könnte in der Nähe Ihres Systems auslösen. Ändern Sie den Funkschlüssel bei allen Geräten, siehe Changing the radio key im Installer's Guide.

Installer's Guide

Zusätzliche Information Nur Innen verwenden. Wertungsfrei. Reinigung mit einem nur leicht feuchten Tuch.

HMV 16.99.09.0045
