HRS 8755 CI+ - Empfänger XORO - Kostenlose Bedienungsanleitung

Produkttyp	Satellitenreceiver
Modell	HRS 8755 CI+
Marke	XORO
Tuner	Empfindlicher Tuner mit Durchschleifung
Kanalspeicher	3000 Transponder, 5000 Kanäle
Favoritengruppen	32
Videosystem	PAL/NTSC-Konvertierung
OSD	Echte Vollfarbe (16-Bit)
Common Interface	CI/CI+-Steckplatz für Pay-TV
USB-Anschlüsse	2x USB 2.0 (DC 5V, max. 500mA)
Videoausgänge	HDMI, TV-SCART, RCA (AUDIO/VIDEO)
Audioausgänge	Analog Stereo (L/R), S/PDIF koaxial
EPG	7-Tage elektronischer Programmführer
Teletext	Unterstützt
PVR-Aufnahme	Über USB (Timeshift und Aufnahme)
Media Player	Bilder, Videos, Musik, Aufnahmedateien
Stromversorgung	100-240V AC, 50/60Hz
Abmessungen (ca.)	25 x 15 x 5 cm
Gewicht (ca.)	0,8 kg
Enthaltenes Zubehör	Fernbedienung, Batterien, Bedienungsanleitung
Sicherheitsstandards	Internationale Sicherheitsstandards
Wartung	Mit weichem Tuch reinigen; keine Lösungsmittel

Häufig gestellte Fragen - HRS 8755 CI+ XORO

Wie richte ich die Antenne zum ersten Mal ein?

Gehen Sie zu Installation > Antenneneinstellungen. Sie können Satellitenliste, Antennenaufbau konfigurieren und nach Kanälen suchen. Wenn Sie eine motorisierte Schüssel verwenden, aktivieren Sie USALS und geben Sie Ihren Längen- und Breitengrad ein.

Wie kann ich ein TV-Programm aufnehmen?

Schließen Sie ein USB-Speichergerät an. Drücken Sie die Record-Taste (●) auf der Fernbedienung, um die Aufnahme des aktuellen Kanals zu starten. Sie können auch Timer über Timer-Einstellung im Menü einstellen. Für die Aufnahme ist ein formatierter USB-Stick mit ausreichend Speicherplatz erforderlich.

Was ist Timeshift und wie verwende ich es?

Timeshift ermöglicht es, Live-TV zu pausieren und später fortzusetzen. Aktivieren Sie es über Menü > REC-Einstellung > PVR-Einstellung > Timeshift = EIN. Drücken Sie während einer Sendung die Pause-Taste (||), um zu pausieren, und dann Play (▶), um fortzufahren.

Wie kann ich Pay-TV-Kanäle mit einem CI+-Modul sehen?

Stecken Sie das CI+-Modul mit einer gültigen Abonnementkarte in den Steckplatz an der Rückseite. Der Receiver erkennt es automatisch und zeigt 'Abgleich mit CI+-Receiver läuft' an. Warten Sie einige Minuten, bis 'Ihr Modul ist betriebsbereit' angezeigt wird. Dann können Sie auf die verschlüsselten Kanäle zugreifen.

Warum gibt es kein Bild auf meinem Fernseher?

Überprüfen Sie, ob der Receiver eingeschaltet ist (Bereitschaftslicht aus). Stellen Sie sicher, dass das HDMI- oder SCART-Kabel fest mit Receiver und Fernseher verbunden ist. Bestätigen Sie, dass der Fernseher auf die richtige Eingangsquelle eingestellt ist. Führen Sie auch einen Kanalsuchlauf durch, um sicherzustellen, dass Kanäle gespeichert sind.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der offiziellen Website (www.xoro.de/downloads) herunter und speichern Sie sie auf einem USB-Stick. Stecken Sie den USB in den Receiver, gehen Sie zu Werkzeuge > USB-Upgrade & Speichern und wählen Sie die Update-Datei aus. Schalten Sie den Receiver während des Vorgangs nicht aus.

Kann ich einen USB-Hub für weitere Anschlüsse verwenden?

Die USB-Anschlüsse werden mit je 500mA versorgt. Es wird nicht empfohlen, einen USB-Hub zu verwenden, da dies das Stromlimit überschreiten und zu Instabilität führen kann. Verwenden Sie die Anschlüsse direkt für Speichergeräte.

Wie setze ich den Receiver auf Werkseinstellungen zurück?

Gehen Sie zu Werkzeuge > Werkseinstellungen und bestätigen Sie. Dadurch werden alle Kanallisten und benutzerdefinierten Einstellungen gelöscht. Der Receiver startet neu und Sie müssen einen neuen Kanalsuchlauf durchführen.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Richten Sie die Fernbedienung zunächst direkt auf das Frontpanel des Receivers. Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität) und ersetzen Sie sie, wenn sie schwach sind. Entfernen Sie Hindernisse. Wenn es immer noch nicht funktioniert, starten Sie den Receiver neu und versuchen Sie es erneut.

Wie viele Kanäle kann ich gleichzeitig aufnehmen?

Sie können bis zu zwei Kanäle gleichzeitig aufnehmen, aber nur ein HD+-Kanal ist erlaubt. Beide Aufnahmen müssen auf demselben Transponder sein oder verschiedene USB-Geräte verwenden? Das Handbuch besagt, dass Sie zwei von verschiedenen TP aufnehmen, aber nur einen vom selben TP ansehen können. Für beste Leistung verwenden Sie ein einzelnes USB-Gerät.

BEDIENUNGSANLEITUNG HRS 8755 CI+ XORO

04 Sicherheitshinweise

06 Kundendienst & Umwelt

07 Lieferumfang und Bedienelemente

08 Anschlüsse

09 Fernbedienung

11 Fernseher und HiFi-Anlage anschließen

12 CI & CI+ Zugangsmodule

14 USB

15 Erstinstallation - XORO Installationsassistent

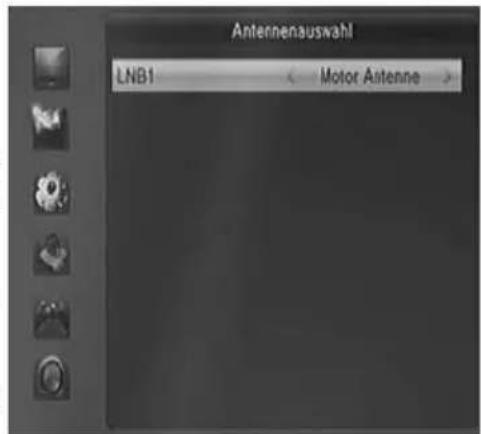

16 Erstinstallation - Antennenauswahl/Satellitenliste

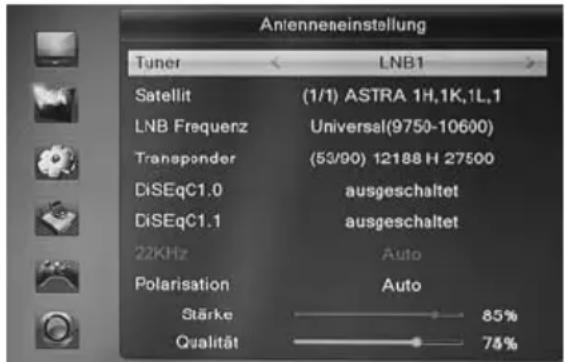

17 Erstinstallation - Antenneneinstellung

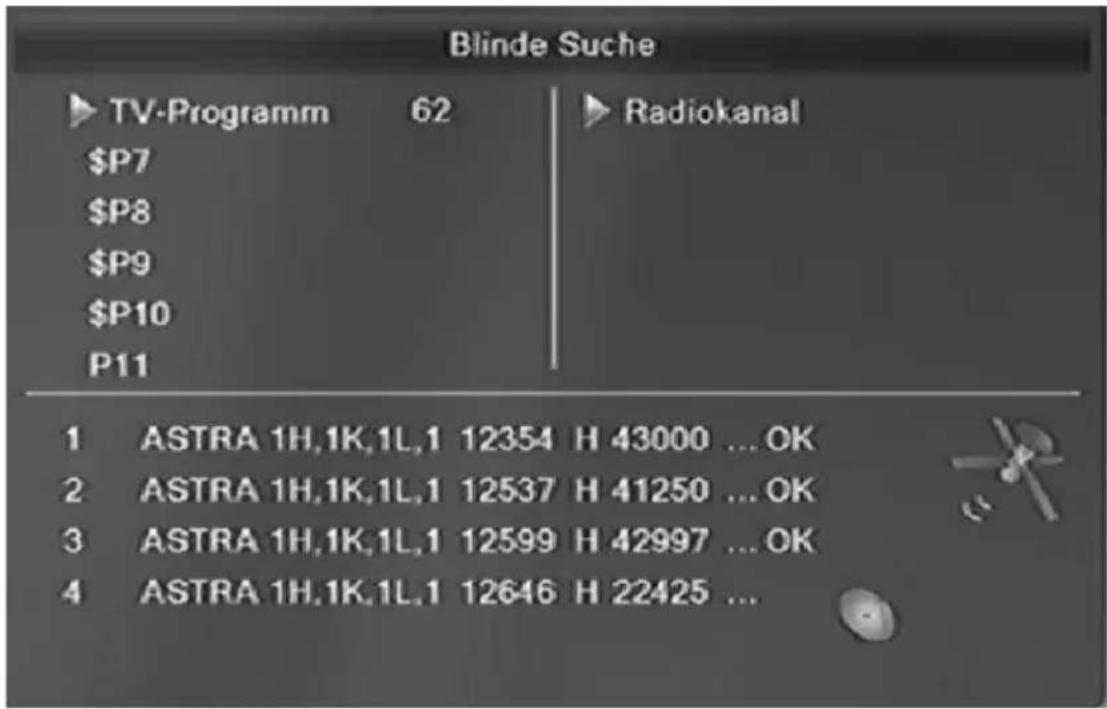

18 Erstinstallation - Sendersuchlauf

20 Erstinstallation - Einkabel-Empfangsanlagen (UniCable, SCR EN 50494)

21 Tägliche Bedienung, wichtige Tasten und Funktionen

23 Elektronischer Programmführer (EPG)

24 USB-Rekorder, Timeraufnahmen programmieren

25 USB-Rekorder, Aufnahme, Timeshift

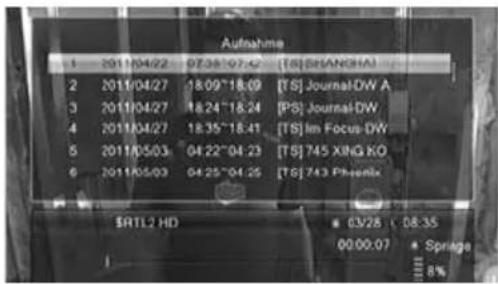

26 USB-Rekorder, Aufnahmen abspielen

27 USB-Media-Player

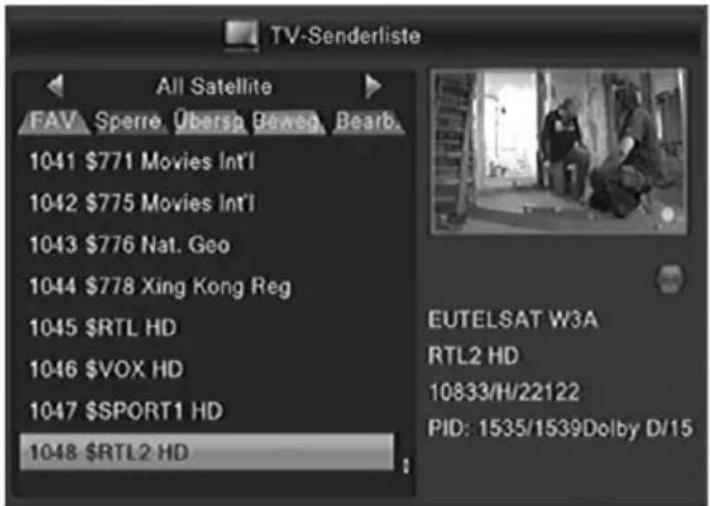

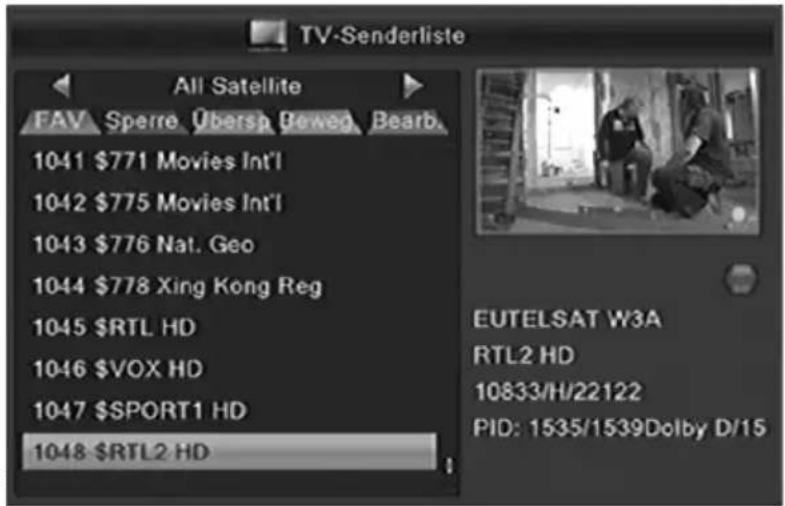

33 Einstellungen, Hauptmenü, Sender bearbeiten

37 Einstellungen, Präferenzen, Sprache, Audio-/Videoausgabe

38 Einstellungen, Präferenzen, Bildschirmeinstellung, Zeiteinstellungen

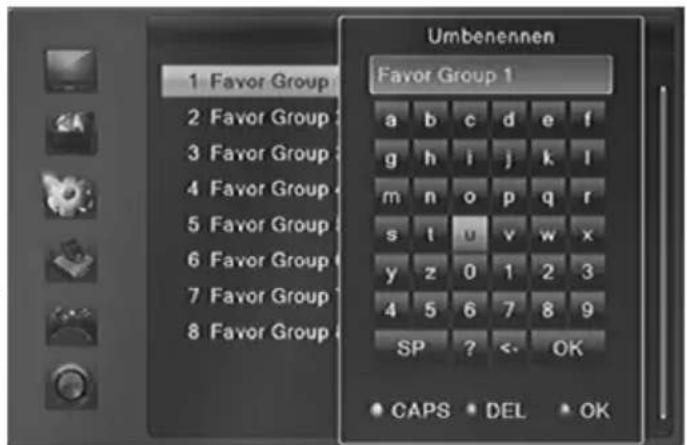

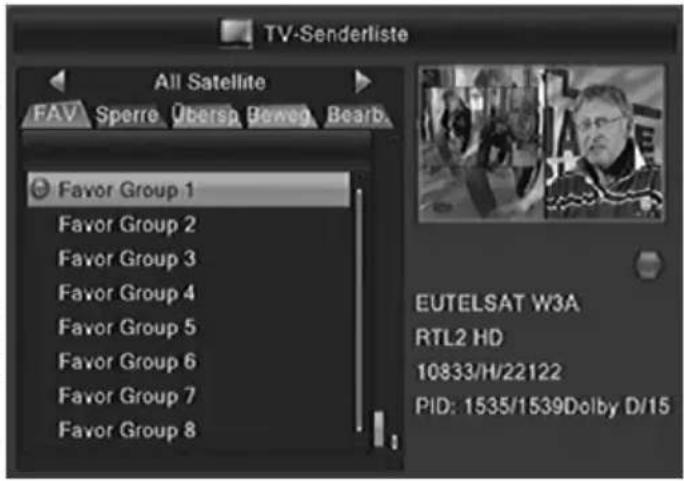

39 Einstellungen, Präferenzen, Kindersicherung, OSD-Einstellungen, Favoritenlisten

40 Einstellungen, Erweiterte Einstellungen, Wartung, Werkseinstellungen, CI/CI+

41 Einstellungen, Wartung, Firmware aktualisieren, Senderliste sichern/wiederherstellen

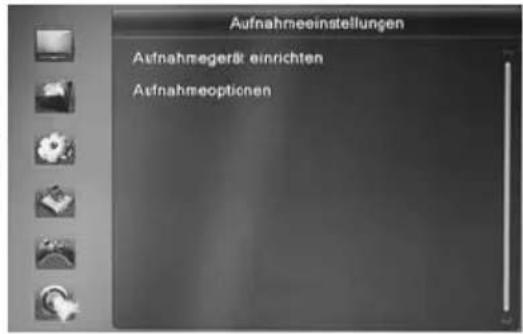

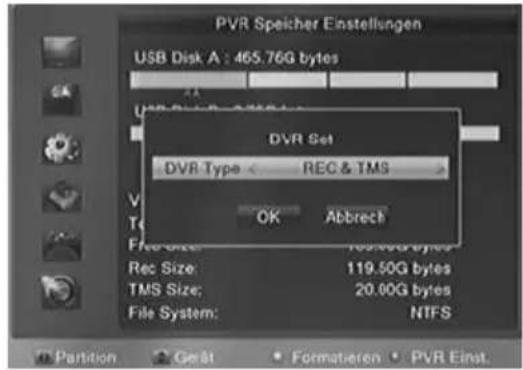

42 Einstellungen, Aufnahmegerät einrichten, Aufnahmeoptionen

45 Problembehebung

46 Gewährleistungsbedingungen

47 Technische Daten

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht laut FCC-Norm den Standards eines Klasse-B-Gerätes. Diese Standards wurden entwickelt, um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen, und wenn es nicht wie in der Anleitung vorgeschrieben installiert ist, kann es zu Störungen des Radios oder Fernsehers kommen, zum Beispiel beim Ein- oder Ausschalten des Gerätes.

Satellitenempfangsanlage

Der Xoro HRS 8755CI+ ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfangsanlage von einem Fachbetrieb installieren. • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.
• Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangsproblemen (Meldung "Kein Empfang") kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie Ihre Antenne von einem Fachbetrieb überprüfen und ausrichten. • Verwenden Sie hochwertige Antennenkabel.
• Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang aller aktuellen Satellitenprogramme geeignet. Lassen Sie ein LNB installieren, das für den Empfang aller Programme geeignet ist (häufig als "Digital"- oder "Universal"-LNB bezeichnet).

Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
• Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker. • Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
• Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
• Das Gerät hat einen Überlastungsschutz. Dieser darf nur von einem Fachmann ausgetauscht werden.
• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.
• Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
• Plasma/OLED/LCD-TV: Betreiben Sie das Gerät nie permanent im 4:3 Modus (Pillar Box). Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen. Beachten Sie dazu das Handbuch des Fernsehers.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen. • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden. • Vermeiden Sie Hitzestau am Gerät. • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

USB-Anschluss

- Schließen Sie am USB-Anschluss aufgrund von CE-Richtlinien nur USB-Flashspeichermedien (USB-Sticks) an.

• Die USB-Buchsen des Receivers eignen sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet-Computer usw.).

Verwendung

Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Kundendienst & Umwelt

Servicefall

• Führen Sie Reparaturen niemals selbst durch, sondern überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist. b. Wenn Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät mit Wasser in Berührung gekommen ist. d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

- Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen, Feuer oder anderen Pannen führen.

- Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

- Starker Zigarettenrauch beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per E-Mail: [e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude

Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Konformität

Hiermit erklärt die MAS Elektronik AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/EG und den Richtlinien für Niederspannungsgeräte 2006/95/EG befindet.

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökodesign Richtlinie 2009/125/EG.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• XORO HRS 8755 CI+ - Fernbedienung • Bedienungsanleitung

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden. - Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

1 Status LED: Power (leuchtet, wenn das Gerät mit dem Stromnetz verbunden ist), SIGNAL (leuchtet, wenn ein gültiges TV/Radio-Signal empfangen wird) 2 LED-Display (zeigt abhängig vom Betriebsmodus Sendernummer, Uhrzeit oder Status an) 3 Standby-Taste (Receiver in Standby schalten oder einschalten) 4 Steuerkreuz: ▲/▼ (Senderwahl), ◀/▶ (Lautstärke), OK/MITTE (Bestätigen) 5 M (Menü einblenden) 6 Cl+ Schacht (hinter der Klappe)

Rückseite

A AUDIO R (analoger Audioausgang rechts)

B VIDEO (analoger Videoausgang FBAS)

C LOOP OUT (Antennenausgang)

D LNB IN (Satellitenantenneneingang, 13V/18V, max. 300mA)

E ON/OFF (Netzschalter)

F Netzkabel

G AUDIO L (analoger Audioausgang links)

H S/PDIF (COAX) (digitaler Audioausgang koaxial)

TV SCART (SCART Ausgang: Video: FBAS, Audio: Links/Rechts, Schaltspannung)

J HDMI (Ausgang für digitale Audio- und Videosignale)

K USB 2.0 (USB Anschluss, Anschluss B "USB B")

L USB 2.0 (USB Anschluss, Anschluss A "USB A")

Hinweis:

Trennen Sie alle Geräte vom Stromnetz, bevor Sie Kabelverbindungen zu anderen Geräten herstellen oder trennen.

Verbindung mit der Satellitenantenne

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des Receivers.

Hinweise:

• Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB-IN-Eingang. - Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen. - Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangsstörungen verursachen. - Am Antennenausgang (LNB OUT) können Sie einen weiteren Satellitenreceiver anschließen. Dies empfehlen wir nur sachkundigen Benutzern, da sich so verbundene Receiver gegenseitig beeinflussen und nicht gleichzeitig alle Sender an beiden Geräten zur Verfügung stehen.

Einlegen der Batterien und Operationsradius

• Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-). • Schieben Sie die Batterieklappe wieder auf.
• Richten Sie die Fernbedienung immer auf das Sensorfeld (Fernbedienungsempfänger) des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Hinweise:

• Entfernen und erneuern Sie alte Batterien. Alte Batterien können auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit. • Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
• Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

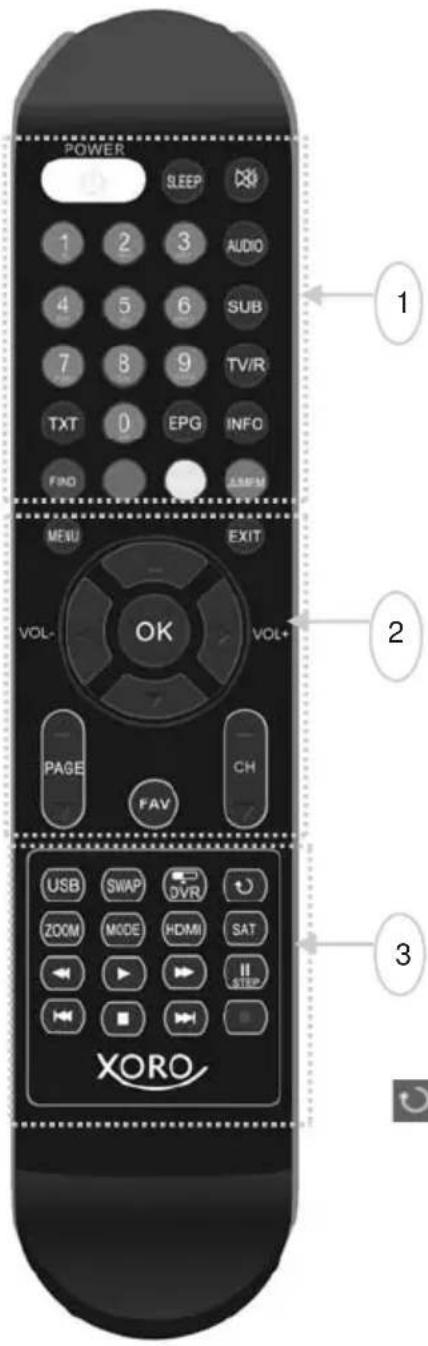

Fernbedienung

Bereich 1

POWER (Gerät Ein-/Ausschalten)

SLEEP (Ausschalttimer einstellen)

TON AUS (Ton aus-/einschalten)

Zifferntasten (0-9, Zahleneingabe)

AUDIO (Tonspuren wechseln)

SUB (Untertitel aufrufen)

TV/R (Umschalten zwischen TV- und Radiomodus)

TXT (Videotext einblenden)

EPG (Elektronische Programmzeitschrift aufrufen, während der Aufnahme nicht verfügbar)

INFO (Informationen anzeigen)

FARBTASTEN (rot, grün, gelb, blau; Menüfunktionen aufrufen, ROT: Sender nach Namen suchen, GRÜN: Multifeed-Liste, BLAU: Während des Fernsehens die Timer-Liste anzeigen)

Bereich 2

MENU (Hauptmenü einblenden)

EXIT (Menü verlassen)

▲/▼ (Menüauswahl hoch/runter)

◀/▶ (Menüauswahl links/rechts, Lautstärke)

OK (Auswahl bestätigen)

PAGE </> (Seitenweise durch Menüs und Listen blättern)

FAV (Favoritenlisten anzeigen)

CH +/- (Sender umschalten)

Bereich 3

USB (Media Player aufrufen, Aufnahmen wiedergeben)

SWP (USB - Anschluss wechseln)

DVR (Informationen während Aufnahme und Time Shift anzeigen, Aufnahmeliste aufrufen)

ZURÜCK (vorherigen Sender aufrufen, während der Aufnahme nicht verfügbar.)

ZOOM (Bildausschnitt vergrößern)

MODE (Seitenverhältnis ändern)

HDMI (Videoauflösung umschalten)

SAT (Satellitenliste anzeigen)

(Bildsuchlauf rückwärts/vorwärts)

▶ (Wiedergabe starten)

|| Pause/Time Shift

I◀◀ ▶▶▶ I (Vorherige/Nächste Datei/Kapitel aufrufen)

■ STOP (Aufnahme/Wiedergabe stoppen. USB Geräte sicher entfernen)

- Aufnahme starten

Hinweis:

Die Funktion einiger Tasten steht nur dann zur Verfügung, wenn der entsprechende Betriebsmodus vorher aktiviert wurde. Beispiel: Die SWP-Funktion steht nur dann zur Verfügung, wenn der Media Player aktiviert wurde und zwei USB-Geräte angeschlossen sind. Beachten Sie dazu die weiteren Beschreibungen im Handbuch und die Hinweise auf dem Bildschirm.

Allgemeine Informationen:

• Stellen Sie sicher, dass das Gerät ausgeschaltet und von dem Stromnetz getrennt ist. - Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheitshinweise.

Verbinden mit einem Fernsehgerät

Es gibt mehrere Ausgänge, die die Verbindung zum Fernseher ermöglichen. Schauen Sie im Handbuch Ihres Fernsehers nach, welche Anschlüsse zur Verfügung stehen. Sollten mehrere Anschlüsse verfügbar sein, wählen Sie die Buchse mit der höchsten Qualität aus der Tabelle aus. Die Position der Anschlüsse am Receiver ist auf Seite 8 beschrieben.

Buchse	Signale Hinweis Qualität
HDMI Bild und Ton Auflösung einstellen: siehe Seite 37		★★★★
SCART Bild und Ton FBAS, AUDIO und Schaltspannung		★
VIDEO Nur Bild separates Kabel für Ton erforderlich (AUDIO R L)		★

Verbinden mit einer HI-FI-Anlage

Der Receiver verfügt über einen analogen Stereo- und über einen digitalen Audioausgang.

Für die analoge Verbindung zu einem HI-FI-System benötigen Sie ein Stereo-Cinch-Kabel. Dieses Kabel gehört nicht zum Lieferumfang des Receivers. Verbinden Sie den AUDIO-R-L-Ausgang mit einem freien Audioeingang Ihres HI-FI-Systems. Bitte beachten Sie, dass der Receiver nicht mit einem PHONO-Eingang verbunden werden darf. Schauen Sie im Handbuch des HI-FI-Systems nach, wie Sie den Audioeingang aufrufen.

Sollten Sie den Receiver über die VIDEO-Buchse mit Ihrem Fernseher verbinden, verbinden Sie bitte ebenfalls mit einem Kabel die AUDIO-R-L-Buchsen mit den entsprechenden Audioeingängen. Andernfalls erhalten Sie keine Tonwiedergabe über den Fernseher.

Für die digitale Verbindung zu einem HI-FI-System benötigen Sie ein koaxiales Kabel für S/PDIF-Signale. Dieses Kabel gehört nicht zum Lieferumfang des Receivers. Verbinden Sie den S/PDIF-COAX-Ausgang mit einem S/PDIF-Eingang an Ihrem HI-FI-System. Schauen Sie im Handbuch des HI-FI-Systems nach, wie Sie den Audioeingang aufrufen.

Hinweis:

Der Receiver gibt digitale Signale im PCM- (Stereo) oder RAW-/Bitstream-Format (Dolby Digital) aus. Sollten Sie keinen Ton über Ihr HI-FI-System beim Betrachten von Sendungen mit Dolby-Digital-Tonspur hören, lesen Sie bitte auf Seite 37 nach, wie Sie das Ausgabeformat für den S/PDIF-Ausgang ändern können.

CI & CI+ Zugangsmodule

Der HRS 8755 Cl+ verfügt über einen Schacht zur Aufnahme von CI oder Cl+ Modulen. Mit Hilfe dieser Module kann der Receiver Pay-TV oder HD+ Sender entschlüsseln. Das passende Modul erhalten Sie von Ihrem Pay-TV-Anbieter oder im Fachhandel. Die Smart Card stellt in der Regel der Pay-TV Anbieter bereit. Beides gehört nicht zum Lieferumfang des HRS 8755 Cl+ Receivers.

Hinweise:

• Bitte installieren Sie das CI/CI+ Modul, nachdem Sie den Sendersuchlauf abgeschlossen und alle anderen Einstellungen vorgenommen haben.
• Bei der ersten Verwendung kann es einige Minuten dauern, bis Modul und Smart Card aktiviert sind. Das Modul überprüft gegebenenfalls bei jedem Einschalten den Receiver erneut.

- Beachten Sie auf jeden Fall die Hinweise und Dokumentationen, die dem CI/CI+ Modul und der Smart Card beiliegen.

Hinweise zu Cl+:

• Wird ein Cl+ Modul verwendet, kann der Fernsehsender die Aufnahme/Time Shift von Sendungen verbieten oder (zeitlich) einschränken.
• Aufnahmen von Sendern, die Cl+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden.
• Die Einschränkungen bei der Aufnahme werden von den Fernsehsendern bestimmt, Gerätehersteller müssen sich an die Vorgaben halten.

Einlegen der Karte und des Cl/Cl+-Moduls

1. Öffnen Sie die Klappe an der vorderen rechten Seite.
2. Schieben Sie die Abo-Karte (Smart Card) in das CI/CI+ Modul ein. Beachten Sie dabei die Position des goldenen Chips auf der Abo-Karte. Diese muss richtig in das CAM-Modul eingeführt werden. Der goldene Chip muss hier nach oben zeigen.
3. Abo-Karte und CAM-Modul schließen in der Regel bündig ab.
4. Legen Sie jetzt vorsichtig das CI/CI+ Modul mit der Abo-Karte in den CI+ Schacht des Receivers ein.
5. Achten Sie beim Einschieben darauf, dass das Modul nicht verkantet.
6. Damit das Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spüren Sie einen leichten Widerstand.
7. Wenn das Modul richtig eingerastet ist, dann können Sie es nicht weiter eindrücken.
8. Nach dem ordnungsgemäßen Einfügen des Moduls rastet die Auswurftaste aus. Modul und Taste befinden sich auf der gleichen Höhe.

Das CI/CI+ Modul kann Bildschirmeinblendungen erzeugen. Bitte lesen Sie dazu das Handbuch des Moduls:

Verbinden Sie ein USB-Speichergerät mit einem der USB-Anschlüsse. Der Receiver benötigt evtl. etwas Zeit, bis der USB-Speicher vollständig eingelesen und betriebsbereit ist und die Meldung "USB Gerät bereit" angezeigt wird.

Entfernen Sie den USB-Speicher erst dann, wenn alle Aufnahmen oder Wiedergaben beendet sind. Beachten Sie auch die Funktion "USB Geräte sicher entfernen" (Seite 41). Diese können Sie auch durch mehrfaches Drücken der Taste STOP aufrufen, sofern keine Aufnahmen bzw. Timeshift läuft.

Der Receiver verfügt über zwei voneinander unabhängige USB-Schnittstellen. Beachten Sie dazu folgende Hinweise:

• Wenn Sie zwei USB-Geräte anschließen, müssen Sie im Menü Aufnahmegerät einrichten (Seite 42) festlegen, welches der beiden Geräte für die Aufnahme verwendet werden soll. Das dort für die Aufnahme bestimmte Gerät bleibt solange das Aufnahmegerät, bis es vom Receiver getrennt wird oder Sie die Einstellungen erneut ändern.
• Wenn nur ein USB-Gerät mit dem Receiver verbunden wird, wird dieses automatisch zum Aufnahmegerät. Dies trifft jedoch nicht zu, wenn Sie vorher ein Aufnahmegerät definiert und dieses dann vom Gerät getrennt haben, während ein weiteres USB-Gerät mit dem Receiver verbunden blieb. In diesem Fall müssen Sie zunächst alle USB-Geräte vom Receiver trennen und dann das andere Gerät anstecken, damit dieses zum Aufnahmegerät wird. Alternativ können Sie die Einstellungen auch manuell im Menü Aufnahmegerät (Seite 42) vornehmen.
• PVR-Aufnahmen können nur von dem Gerät wiedergegeben werden, das als Aufnahmegerät bestimmt wurde. • Im Media Player Modus nutzen Sie die Taste SWP zum Umschalten zwischen USB A und B.

Hinweise:

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zurzeit verkauft, nicht alle entsprechen den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB-Speichergerät nicht vom Receiver erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.
• USB-Geräte, die einen höheren Strom als 500 mA (0,5 A) benötigen, verletzen die USB-Spezifikationen und werden eventuell nicht vom Receiver erkannt.
• USB-Speicher mit bis zu 1024 GB (1 TB) werden unterstützt, bei höherer Kapazität kann die Kompatibilität zum Receiver nicht unter allen Umständen garantiert werden.
• Es werden nur FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, wird dieses nicht erkannt.
• Sichern Sie alle Daten von einem USB-Speichergerät, bevor Sie dieses mit dem Receiver verbinden.
• Sollte ein USB-Massenspeichergerät plötzlich nicht mehr erkannt werden oder die Fehlermeldung "Dateisys. prüfen" angezeigt werden, überprüfen Sie das Speichergerät mit der Datenträgerdiagnose Ihres Computers oder formatieren Sie es erneut.
• PVR-Aufnahmen benötigen u. U. viel Speicherplatz. Der Receiver zeichnet Sendungen in der Qualität (Auflösung, Datenrate usw.) auf, in der sie vom Sender übertragen werden. Daher kann nicht genau vorhergesagt werden, wie viel Speicherplatz eine Aufnahme belegt. Eine HD-Aufnahme in hoher Qualität und mit mehreren Tonspuren (planen Sie hierfür 2–3 GB pro Stunde ein) belegt deutlich mehr Platz als eine Übertragung in Standardqualität mit geringer Datenrate.
• Für USB-Aufnahme und Timeshift ist ein entsprechend schnelles Speichergerät erforderlich. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen. Besonders ältere USB-Sticks oder Sticks mit kleiner Kapazität (<16 GB) sind für PVR-Aufnahmen (besonders in HD) häufig ungeeignet. Festplatten haben ein besseres Preis-Leistungs-Verhältnis. Selbst ältere Festplatten bieten meistens mehr als genug Schreib-/Lesegeschwindigkeit.

Xoro Installationsassistent

Bei der ersten Inbetriebnahme des HRS 8755CI+ erscheint der Installationsassistent auf dem TV-Bildschirm. Die erste Seite enthält mehrere Optionen für die Sprache:

• Sprache (Anzeigesprache des Bildschirmmenüs)
• Erster Audiokanal (Bevorzugte Sprache für die Tonausgabe)
• Zweiter Audiokanal (Zweite bevorzugte Sprache für die Tonausgabe)
• Untertitelsprache (Bevorzugte Sprache für Untertitel) • Videotext (Bevorzugte Sprache für den Videotext)

Mit den Pfeiltasten ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn der Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten VOL◀/VOL▶ anpassen.

Nachdem Sie die Spracheinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der Schaltfläche "Weiter", bestätigen Sie ihre Auswahl mit OK.

Das zweite Menü enthält mehrere Optionen für die Uhrzeit:

• Zeitzone (Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen. Für Deutschland ist UTC +1 zu wählen.)
• Sommerzeit (Der Receiver erkennt die Sommerzeit automatisch. Sie sollten diese Einstellung nicht verändern.)

Hinweis: Trotz richtiger Einstellung werden ggf. an dieser Stelle noch nicht die korrekte Uhrzeit und nicht das korrekte Datum angezeigt. Der Receiver wird Uhrzeit, Datum und Sommerzeit einstellen, sobald die Installation abgeschlossen ist.

Nachdem Sie die Zeiteinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der Schaltfläche "Weiter", bestätigen Sie ihre Auswahl mit OK

Vorprogrammierte Senderliste verwenden?

In der Software des HRS 8755Cl+ ist ab Werk eine Liste der deutschen Sender für den Satelliten ASTRA 19.2° hinterlegt.

Wählen Sie mit den Tasten ◀/▶ "Ja" aus, wenn Sie die vorprogrammierte Liste verwenden wollen. Bestätigen Sie Ihre Auswahl mit OK. In den meisten Fällen ist die Installation des Receivers mit dem Laden der Sender

Haben Sie sich entschieden, die vorprogrammierte Liste zu verwenden, erscheint jetzt das erste Fernsehprogramm auf Ihrem Bildschirm. Sollten Sie nach dem Laden der hinterlegten Senderliste keine Fernsehprogramme sehen können, überprüfen Sie bitte die Verkabelung, Ihre Antenneneinstellungen (Kunden mit Einkabel/"Unicable" lesen bitte ab Seite 20) und führen Sie einen Sendersuchlauf durch.

Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das Hauptmenü auf dem Bildschirm.

Antennenauswahl - Satellitenliste

Mit den Pfeiltasten ▲/▼ können Sie zwischen den einzelnen Menüpunkten wechseln.

Drücken Sie die Taste ▼, um das Installationsmenü einzublenden. Drücken Sie die OK-Taste und Sie erhalten Zugriff auf die Optionen des Installationsmenüs.

Wenn der Menüpunkt farblich hinterlegt ist, drücken Sie die OK-Taste zum Aktivieren der Option. Die einzelnen Optionen ändern Sie mit den Navigationstasten VOL◀/VOL▶. Die Menüs können Sie mit der EXIT-Taste verlassen.

Sie haben nun Zugriff auf die folgenden Optionen:

• Antennenauswahl
• Satellitenliste
• Antenneneinstellung • Satellitensuche (Einzel/Mehrere)

Antennenauswahl

In diesem Menü legen Sie fest, ob Sie eine normale, also fest installierte Satellitenantenne haben oder ob Ihre Antenne durch einen Motor gedreht werden kann.

Motorantennen sollten von einem Fachbetrieb eingerichtet werden. Diese Empfangsanlagen erfordern sowohl bei der Antenneninstallation als auch beim Einstellen des Receivers besondere Fachkenntnis.

Satellitenliste

Suchen Sie den Satelliten mit den Pfeiltasten ▲/▼ aus, den Sie mit Ihrer Antenne empfangen können, und markieren Sie diesen mit der OK-Taste.

Wenn Sie mehrere Satelliten empfangen können, wählen Sie alle diese Satelliten aus und markieren Sie diese mit der OK-Taste.

Die meisten Empfangsanlagen in Deutschland sind fest auf den Satelliten ASTRA 19.2 ausgerichtet.

Sollte ein Satellit in der Liste fehlen, können Sie diesen durch Drücken der GRÜNEN Taste hinzufügen. Ein Fenster öffnet sich, tragen Sie die Werte für den Längengrad ein und geben Sie dem neuen Satelliten einen Namen. Wenn Sie einen neuen Satelliten hinzufügen, muss beim folgenden Sendersuchlauf der Suchmodus Blinde Suche verwendet werden (siehe Seite 18).

Antenneneinstellungen

Nach den beiden Einstellungen erweitert sich das Installationsmenü um die Optionen „Antenneneinstellung“, „Satellitensuche (Einzel)“, „Multi-Satellitensuche (Mehrere)“ und „Transponder-Liste“.

Wählen Sie mit der Taste ▼ die Option Antenneneinstellung aus und drücken Sie die OK-Taste.

Antenneneinstellung

In diesem Menü finden Sie eine Reihe von Parametern.

Satellit: ASTRA 19.2

LNB-Frequenz: Universal (09750/10600)

Transponder: (1/106) ....

DiSEqC1.0: Ausgeschaltet

DiSEqC1.1: Ausgeschaltet

22KHz: Auto

Polarisation: Auto

Satellit

Wählen Sie den Satelliten, dessen Einstellungen Sie ändern wollen.

LNB-Frequenz

Hier definieren Sie den LNB-Typ. Nutzen Sie die Einstellung Universal (9750-10600). Nur erfahrene Nutzer sollten diesen Wert verändern!

Transponder

Die Anzeigen 'Signalstärke' und 'Signalqualität' zeigen die Werte des hier ausgewählten Transponders an.

22KHz

Über das Zuschalten eines 22KHz-Signals kann der Receiver das LNB für den Empfang eines anderen Frequenzbandes umschalten. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist.

Standard: Auto

DiSEqC 1.0/1.1

DiSEqC-Umschalter haben zwei bis 16 Eingänge und ermöglichen es so, mehrere Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der Anschlüsse der ausgewählte Satellit angeschlossen ist. Bitte sehen Sie im Handbuch ihres Umschalters nach, welche Version (1.0, 1.1) unterstützt wird.

Polarisation

Die Einstellung bestimmt, mit welcher Spannung (13V/18V) die Antennenanlage versorgt wird. Die Höhe der Spannung bestimmt, ob horizontal (18V) oder vertikal (13V) polarisierte Transponder empfangen werden. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist. Standard: Auto

Unterhalb der Einstellungen finden Sie zwei Balken mit Prozentangeben. Diese zeigen die Signalstärke und die Signalqualität an. Verlassen Sie das Menü "Antenneneinstellung" mit der EXIT Taste.

Sendersuchlauf

Für den Sendersuchlauf stehen zwei Menüs zur Verfügung.

• Satellitensuche(Einzel)

In diesem Menü erfolgt der Suchlauf nur für den unter "Satellit" ausgewählten Satelliten.

• Mehrfach-Satellitensuche (Mehrere)

In diesem Menü erfolgt der Suchlauf für alle Satelliten, die im Menü "Satellitenliste" ausgewählt/zugewiesen wurden.

Satellit

Wählen Sie im Menü "Satellitensuche (Einzel)" den Satelliten aus, für den der Suchlauf durchgeführt werden soll.

Filter

Alle: Der Suchlauf speichert alle gefundenen Sender.

Verschlüsselt: Der Suchlauf speichert nur verschlüsselte Sender (Pay TV/HD+).

Unverschlüsselt (FTA): Der Suchlauf speichert nur unverschlüsselte Sender (kein Pay TV/HD+).

Empfehlung:

Wenn Sie kein CI+/CI-Modul zum Entschlüsseln von Pay-TV/Bezahlfernsehen/HD+ besitzen, aktivieren Sie den Filter 'Unverschlüsselt (FTA)'. Durch das Überspringen von verschlüsselten Programmen beim Sendersuchlauf erhalten Sie eine kürzere Senderliste; dies spart Zeit beim späteren Sortieren von Sendern und beim Erstellen von Favoritenlisten.

Sendertyp

TV und Radio: Der Suchlauf speichert gefundene Fernseh- und Radiosender.

TV-Programm: Der Suchlauf speichert nur Fernsehsender.

Radio: Der Suchlauf speichert nur Radiosender.

Suchmodus

Standardsuche: Sender werden anhand einer im Receiver hinterlegten Transponderliste gesucht. Dieser Suchmodus ist der schnellste. Sender mit neuen Frequenzen oder von benutzerdefinierten Satelliten werden nicht gefunden.

Blinde Suche ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten Transponderliste. Verwenden Sie die 'Blinde Suche', falls bei der Standardsuche nicht alle Sender gefunden werden.

Präzisionssuche entspricht der blinden Suche. Die Präzisionssuche liefert bei schwachen Signalen bessere Ergebnisse als die blinde Suche, benötigt dafür jedoch mehr Zeit.

Empfehlung:

Verwenden Sie Blinde Suche.

Sendersuchlauf

Suche

Starten Sie den Sendersuchlauf mit der Taste OK. Im Suchlauffenster werden gefundene Fernseh- und Radiosender aufgelistet. Im unteren Teil des Bildschirms werden Informationen über Satelliten und Transponder/Frequenzen angezeigt.

Einkabel Empfangsanlagen (UniCable, SCR EN 50494)

• Nehmen Sie im Menü 'Antennenauswahl' die Einstellungen für 'LNB' wie unter Installation -> Antennenauswahl beschrieben vor. Für Unicable Empfangsanlagen darf jedoch nur "Normale Antenne" ausgewählt werden.
• Wechseln Sie in das Menü 'Satellitenliste' und wählen Sie den Satelliten aus, von dem Sie Ihre Sender empfangen.
• Rufen Sie das Menü 'Antenneneinstellungen' auf, wählen Sie den Satelliten für Ihre Einkabel-Empfangsanlage aus.
• Ändern Sie den Eintrag 'LNB-Frequenz' auf 'Einkabel (SCR) (9750-10600)'. Es erscheint das Fenster "Unicable Einstellungen". Dort müssen Sie die zugehörigen Einstellungen für Ihr Unicable LNB vornehmen:

IF Channel 1 bis 8

Frequenz

1210, 1420... (Geben Sie die Frequenz mit den Zifferntasten 0-9 ein)

Sat Position A oder B

Speichern Sie Ihre Werte, indem Sie auf das „Speichern“-Feld navigieren und mit OK bestätigen. Verlassen Sie das Menü 'Antenneneinstellungen' mit der Taste EXIT und fahren Sie gegebenenfalls mit der 'Satellitensuche' fort. Sollten Sie die vorprogrammierte Senderliste geladen haben, ist meistens kein kompletter Sendersuchlauf erforderlich.

• Die Werte für IF Channel (Benutzerband) und der Frequenz (Bandfrequenz) entnehmen Sie der Beschreibung des Unicable LNBs. - Fragen Sie Ihren Vermieter nach dem freien Benutzerband, wenn der Anschluss in einer Mietwohnung zur Verfügung gestellt wird. - Sollten Sie den Receiver falsch einstellen, stören Sie eventuell den Empfang aller anderen Receiver, die ebenfalls mit der Einkabel-Empfangsanlage verbunden sind. - Jeder Receiver an einer Einkabel-Empfangsanlage benötigt sein eigenes Benutzerband und die dazugehörige Bandfrequenz. - Die Bandfrequenz muss ganz genau in den Receiver eingegeben werden. Andernfalls kommt es zu Empfangsstörungen und fehlenden Sendern.

Wichtige Tasten und deren Funktionen

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK-Taste auf.

△/▽

Sender auswählen

OK

Aktivieren des ausgewählten Senders

◀/▶

Favoritenliste wählen, alle Sender anzeigen

GRÜN

Senderliste nach dem Alphabet sortieren

GELB

Vorherige bzw. nächste Seite der Senderliste

SAT

Sender eines bestimmten Satelliten anzeigen

EXIT

Ausblenden der Senderliste

Senderliste durchsuchen

Drücken Sie die ROTE Taste. Sie können den Namen des gesuchten Senders eingeben. Die einzelnen Buchstaben wählen Sie mit den Pfeiltasten/OK aus. Die Senderliste wird mit jeder Eingabe gefiltert.

Senderliste filtern (Style)

Der Receiver bietet die Möglichkeit, die Senderliste zu filtern. Drücken Sie die GELBE Taste und die Liste wird um die Filteroptionen erweitert. Mit

den Tasten ▲/▼ können Sie die Senderliste nach HD-Auflösung, verschlüsselt und unverschlüsselt usw. filtern. Bestätigen Sie Ihre Auswahl mit OK.

Alphabetische Senderliste (Alph)

Sie können die Senderliste alphabetisch sortieren. Drücken Sie die GRÜNE Taste und wählen Sie mit ◀/▶ den Anfangsbuchstaben aus. Alle Sender mit dem ausgewählten Anfangsbuchstaben werden angezeigt.

Favoriten

Wenn Sie Favoritenlisten angelegt haben, können Sie mit der FAV-Taste darauf zugreifen.

▲/▼

Favoritenliste auswählen

OK

Gewählte Favoritenliste aktivieren

EXIT

Beenden der Favoritenlisteanzeige

Senderwechsel

Mit den Tasten CH+/CH- oder durch Zahleneingabe (Tasten 0-9) können Sie den Sender wechseln.

Untertitel

Sofern ein Fernsehsender DVB Untertitel überträgt, können Sie diese mit der Taste SUB aufrufen.

Drücken Sie die Taste SUB und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Untertiteln aus. Wählen Sie OFF, um Untertitel abzuschalten.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

Stummschaltung

Drücken Sie die MUTE Taste auf der Fernbedienung.

Wichtige Tasten und deren Funktionen

Tonspur/Sprache wählen

Sofern ein Fernsehsender mehrere Tonspuren überträgt, können Sie mit der Taste AUDIO zwischen diesen wählen.

Drücken Sie die Taste AUDIO und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Tonspuren aus.

Videotext

Den Videotext aktivieren Sie mit der TXT Taste.

0 - 9 Seitenzahl eingeben

OK Videotext durchsichtig machen

EXIT Videotext ausblenden

Auflösung

Mit der Taste HMDI können Sie die Auflösung für den HDMI-Ausgang ändern. Drücken Sie dazu die Taste HDMI mehrfach. Der Fernseher benötigt evtl. etwas Zeit, um die neue Auflösung zu erkennen. Warten Sie daher einige Sekunden zwischen jedem Tastendruck. (Siehe auch Seite 37)

Sleep Timer

Drücken Sie die SLEEP Taste um die Zeit einzustellen, nach der das Gerät ausgeschaltet werden soll.

Information einblenden

Drücken Sie die Taste INFO mehrfach, um detaillierte Informationen zum aktuellen Sender, Programm und technischen Informationen angezeigt zu bekommen.

TV / Radio

Wenn Sie zwischen dem Fernseh- und Radiomodus wechseln möchten, drücken Sie die TV/R-Taste.

Seitenverhältnis

Mit der Taste MODE können Sie während des Fernsehens das Seitenverhältnis ändern. (Siehe auch Seite 37)

AV-Verzögerung (Kabel-TV, PVR-Wiedergabe)

Drücken Sie die Tasten VOL+ oder VOL- direkt gefolgt von der GRÜNEN Taste. Sie können Bild bzw. Ton mit den Tasten VOL+/VOL- um +/- 500ms verzögern.

Elektronischer Programmführer (EPG)

Drücken Sie die EPG-Taste und die elektronische Programmzeitschrift erscheint auf dem Bildschirm. Das EPG-Fenster ist wie folgt aufgeteilt:

Titelzeile

Links oben

Links

Rechts

Datum

und

Aktuelle

Sendung

Senderliste

Sendungen im Überblick

Uhrzeit

Die Bedienung erfolgt mit den Tasten:

◀/▶/▲/▼

Sender/Sendungen auswählen

OK Anzeige von detaillierten Informationen zur ausgewählten Sendung.

GRÜN Aufnahme-Timer für die gewählte Sendung programmieren (siehe auch Seite 24)

| ◀ ◀

▶▶▶

Zum nächsten/vorherigen Tag blättern

EXIT

EPG

ausblenden

Hinweise:

• Die Fernsehsender bestimmen, in welchem Umfang Programminformationen zur Verfügung stehen. Einige Sender übertragen gar keine Programminformationen. • Es dauert evtl. einige Minuten, bis alle Programminformationen eines Senders geladen sind.
• Während einer laufenden Aufnahme ist EPG nicht verfügbar.

Timeraufnahme programmieren

Es gibt zwei Möglichkeiten, Timeraufnahmen zu programmieren:

1. Wählen Sie im EPG die gewünschte Sendung aus und drücken Sie die GRÜNE Taste (siehe Seite 23). Sender, Datum und Uhrzeit werden aus dem EPG übernommen.
2. Rufen Sie das Menü "Timer programmieren" auf (MENU/Präferenzen). Wählen Sie einen leeren Timer ("Aus") und drücken Sie die Taste OK. Die Timerliste können Sie während des Fernsehens auch durch das Drücken der BLAU-EN Taste öffnen.

Einstellung	Erklärung
Timermodus	einmalig: Timer einmalig ausführentäglich: Timer jeden Tag ausführenMo-Fr: Timer Werkstags (Montag - Freitag) ausführenSa-So: Timer am Wochenende (Samstag - Sonntag) ausführenwöchentlich: Timer jede Woche ausführenaus: Timer wird gelöscht, wenn die Schaltfläche "Speichern" aktiviert wird
Timerfunktion	Aufnahme: Sendung auf USB-Gerät aufnehmenKanal: Receiver zur eingestellten Startzeit einschalten
Programm Wählen Sie hier den Sender aus, den Sie aufnehmen möchten. Mit der TasteOK können Sie eine Senderliste anzeigen lassen.
Name Der Name der	Sendung wird (sofern verfügbar) aus dem EPG übernommen,wenn der Timer mit derGRÜNENTaste vom EPG aus programmiert wird.Der Name wird später zum Benennen von USB-Aufnahmen verwendet undkann beim Programmieren des Timers nicht editiert werden.
Datum Wählen Sie hier, an welchem Tag der Timer ausgeführt werden soll.(TT/MM/JJJJ)
Startzeit Wählen Sie hier, zu welcher Uhrzeit der Timer starten soll.
Endzeit Wählen Sie hier, zu welcher Uhrzeit der Timer enden soll.
Nach Aufnahme Auto: Zustand (Standby/Betrieb) wie vor der TimeraufnahmeStandby: Standby Modus nach Timeraufnahme erzwingenEingesch.: Receiver bleibt nach der Timeraufnahme eingeschaltet

Nachdem Sie alle Einstellungen vorgenommen haben, rufen Sie mit den Tasten ▲/▼ die Schaltfläche "Speichern" auf, bestätigen Sie anschließend mit der Taste OK.

Hinweis:

Innerhalb der Timerliste können Sie einen ausgewählten Timer mit der GELBEN Taste löschen.

Aufnahme

Aufnahme

Drücken Sie die Taste • (Aufnahme), um die Aufnahme des aktuellen Sender zu starten. Der Receiver beendet die Aufnahme nach 2 Stunden automatisch. Möchten Sie eine längere Sendung aufzeichnen, drücken Sie bitte die Taste •

(Aufnahme) erneut und geben Sie die gewünschte Aufnahmedauer ein. Bestätigen Sie ihre Eingabe mit der • (Aufnahme) -Taste.

Zum Beenden der Aufnahme drücken Sie die Taste STOP. Die Aufnahme wird erst beendet, wenn Sie die Sicherheitsabfrage durch Wahl von "Ja" bestätigen (◀/▶ , OK).

Hinweise:

• Für Aufnahme, Timer-Aufnahme und Time-Shift müssen Sie ein USB-Speichergerät anschließen und Aufnahmegerät festlegen. Beachten Sie dazu Seite 14.
• Für die Wiedergabe von vorhandenen Aufnahmen während einer laufenden Aufnahme benötigen Sie ein schnelles USB-Speichergerät. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen oder Abbrüchen.
• Sind die Funktionen "Time-Shift" und "Time-Shift Aufnahme" aktiviert (siehe Seite 43), nimmt der Receiver das gesamte Programm aus dem Zwischenspeicher für Timeshift nach dem Drücken der Taste • (Aufnahme) auf - die Aufnahme beginnt also nicht erst beim Druck auf die Taste • (Aufnahme)
• Ein CI+ Modul kann die Aufnahme bestimmter Sendungen verbieten oder die Abspielbarkeit der Aufnahmen zeitlich begrenzen
• Der HRS 8755 Cl+ hat nur ein Empfangsteil. Möchten Sie während der Aufnahme auf beliebige Sender umschalten, benötigen Sie einen XORO-Receiver mit zwei Empfangsteilen (TWIN-Tuner).
• Während der Aufnahme stehen EPG, die Timer-Liste und viele Menü-Funktionen nicht zur Verfügung.
• Während der Aufnahme ist die Taste USB nicht verfügbar. Drücken Sie die Taste DVR mehrfach, um eine vereinfachte Aufnahmeliste angezeigt zu bekommen.

Timeshift (Zeitversetztes Fernsehen)

Ist die Timeshift Funktion eingeschaltet (siehe Seite 43), beginnt der Receiver nach dem Umschalten auf einen Fernsehsender sofort damit, das Fernsehprogramm auf dem USB-Speichergerät zwischenzuspeichern. Folgende Funktionen stehen Ihnen dann zur Verfügung:

• II (Das laufende Fernsehprogramm wird angehalten) - PLAY (Setzen Sie ein angehaltenes Programm lückenlos fort) • ◀◀ ▶ ▷▶ (Schneller Rücklauf bzw. Vorlauf) • ■ (Wiedergabe beenden) • DVR (Informationsleiste einblenden)

Schalten Sie zu einem anderen Sender um, werden die zwischengespeicherten Daten verworfen. Sie können jedoch vor dem Umschalten die Taste • (Aufnahme) drücken, um eine normale Aufnahme zu starten bzw. die zwischengespeicherten Daten als Aufnahme ablegen (siehe Seite 43, Einstellung "Timeshift Aufnahme").

Beachten Sie bitte die Hinweise auf der nächsten Seite.

Timeshift (zeitversetztes Fernsehen)

Hinweise:

• Für Timeshift ist ein ausreichend schneller USB-Speicher erforderlich (siehe Seite 14). - Ist die Time-Shift Funktion auf "manuell" eingestellt, beginnt der Receiver erst beim Drücken der Taste II mit dem Zwischenspeichern des Fernsehprogramms (siehe Seite 43). - Abhängig vom USB-Speicher kann es beim Umschalten bei aktivierter Time-Shift Funktion zu leichten Verzögerungen kommen. Verwenden Sie in diesem Fall einen schnelleren Speicher, ziehen Sie den Speicher bei Nichtgebrauch ab oder deaktivieren Sie die Time-Shift Funktion. - Je nach angeschlossenem USB-Speichergerät steht die Timeshift-Funktion erst einige Zeit (10-60 Sekunden) nach dem Senderwechsel zur Verfügung. Gleiches gilt nach dem Drücken der Taste ||, wenn die manuelle Timeshift-Funktion aktiviert ist. Solange die Timeshift-Funktion noch nicht bereit ist, wird das Programm nach drücken der Taste || lediglich als Standbild angezeigt. Bitte haben Sie in diesem Fall einen Augenblick Geduld.

Aufnahmen abspielen

Drücken Sie die Taste USB, um den Media Player zu öffnen. Wählen Sie mit den Pfeiltasten ◀/▶

"Aufnahmen" in der Titelzeile aus.

▲/▼ Aufnahme auswählen

ROT/BLAU Aufnahme/Titel (falls verfügbar) umbenennen

GELB Aufnahme für Löschung markieren, danach mit EXIT den Media Player beenden

GRÜN Aufnahme sperren, die Aufnahme kann erst nach Eingabe des Passworts abgespielt werden (Siehe Seite 39)

INFO Erweiterte Information zur Aufnahme anzeigen

OK Wiedergabe starten (siehe auch Seite 44, "Wiedergabebeginn")

▶ PLAY Wiedergabe vom Anfang an beginnen.

Während der Wiedergabe:

▶ PLAY Wiedergabe

|| Pause

■ Beendet die Wiedergabe und Rückkehr in die Aufnahmeliste

schneller Rück- und Vorlauf

DVR Informationsanzeige

GRÜN Zu einer bestimmten Wiedergabezeit springen

GELB Markierung setzen/löschen

BLAU Von Markierung zu Markierung springen

Hinweise:

• Erhalten Sie die Meldung „Cl+ Aufnahme abgelaufen“, ist die Zeit überschritten, für die der Fernsehsender die Wiedergabe erlaubt. • Die Taste USB hat keine Funktion, während Aufnahmen laufen. Während laufender Aufnahmen können Sie mit der Taste DVR eine vereinfachte Aufnahmeliste einblenden.

USB Anschlüsse

USB Anschlüsse

Beachten Sie bitte Seite 14.

Wenn Sie Bilder, Musik oder Videos von USB-Speicher abspielen möchten, drücken Sie die Taste USB, um den Media Player zu starten.

Beachten Sie bitte, dass der Receiver ein bisschen Zeit benötigt, um den USB-Speicher zu erkennen und den Inhalt zu listen.

Wählen Sie die gewünschte Option (Video, Bilder, Musik oder Aufnahme) mit den ◀/▶ Tasten. Wenn Sie 2 USB-Speichergeräte angeschlossen haben und zwischen den beiden Speichern wechseln wollen, drücken Sie die SWP-Taste. Aufnahmen können nur von dem USB-Gerät wiedergegeben werden, das als Aufnahmegerät eingestellt ist. Siehe Seite 14, 42.

Bilder

Abspielfunktionen

▲/▼: Auswahl der Datei

OK: Startet die Wiedergabe

EXIT: Rückkehr in das vorherige Verzeichnis/Media Player beenden.

Bilder

Wenn Sie Bilder mit dem Receiver anzeigen möchten, wählen Sie den Menüpunkt Bilder mit den ◀/

▶ Tasten aus. Nach erfolgreichen Auslesen des USB Speichers wird im Dateibrowser Verzeichnisstruktur angezeigt.

Wählen Sie mit den ▲/▼ Tasten den gewünschten Ordner aus und öffnen Sie diesen mit der OK Taste. Befinden sich in diesem Ordern Bilder, so werden diese aufgelistet und das erste Bild auf der rechten Seite als Vorschaubild dargestellt.

Verfügbare Tasten:

OK: Starten der Diavorführung aller Bilder in diesem Ordner

▲/▼: Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

ROT: Wiedergabeliste anzeigen

GRÜN: Fügt das ausgewählte Bild zur Wiedergabeliste hinzu

GELB: Fügt alle Bilder im Dateibrowser zur Wiedergabeliste

BLAU: Bilder bearbeiten (Umbenennen, Löschen, Kopien, neue Ordner hinzufügen)

SWP: Zwischen 2 USB-Speichern wechseln

DVR: Datei nach Name/Zeit/Größe/Fav sortieren

ZURÜCK: Einstellungsmenü mit den Optionen: Zeit und Wiederholung der Diavorführung

TXT: Vorschaubilder anzeigen

EXIT: Rückkehr zum vorherigen Verzeichnis

Bilder

Wiedergabe

Starten Sie die Wiedergabe mit der OK-Taste. Folgende Operationen stehen Ihnen zur Verfügung:

▲: Anzeige des nächsten Bildes ▼: Anzeige des vorherigen Bildes ◀: Rotation des Bildes um 90° gegen den Uhrzeigersinn ▶: Rotation des Bildes um 90° im Uhrzeigersinn

PAUSE: Wiedergabe pausieren

ZOOM: Bild vergrößern

EXIT: Beenden der Wiedergabe und Rückkehr zum Dateibrowser

Musikwiedergabe während der Bildanzeige

Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück auswählen und dann zu den Bildern wechseln.

Wiedergabeliste

GRÜN: fügt das ausgewählte Bild zur Wiedergabeliste hinzu

GELB: fügt alle Bilder im Dateibrowser zur Wiedergabeliste hinzu

ROT: Wiedergabeliste anzeigen

OK: Starten der Diavorführung aller Bilder in der Liste.

Dateien bearbeiten

Drücken Sie die BLAUE Taste, um in den Bearbeitungsmodus zu gelangen.

ROT: ausgewählte Datei umbenennen

GRÜN: ausgewählte Datei in ein anderes Verzeichnis kopieren

GELB: Datei löschen

DVR: neuen Ordner hinzufügen

BLAU: Bearbeitungsmodus beenden

Unterstützte Formate

Bilddatei (JPEG, BMP)

Aufnahmen

siehe Seite 26.

Musik

Wenn Sie Musik mit dem Receiver abspielen möchten, rufen Sie den Menüpunkt MUSIK mit den ◀/▶ Tasten auf. Nach erfolgreichem Auslesen des USB-Speichers wird dann im Dateibrowser die Verzeichnisstruktur angezeigt.

Wählen Sie mit den ▲/▼ Tasten den gewünschten Ordner aus und öffnen Sie diesen mit der OK-Taste.

Navigationshilfen im Dateibrowser

OK / PLAY: Abspielen des ausgewählten Musikstückes

GRÜN: fügt ausgewählte Musikdatei zu der Wiedergabeliste hinzu

GELB: fügt alle Musikdateien im Verzeichnis zu der Wiedergabeliste hinzu

ROT: Wiedergabeliste anzeigen

BLAU: Dateien bearbeiten (Umbenennen, Löschen, Kopien, neue Ordner hinzufügen)

SWP: zwischen 2 USB-Speichern wechseln

DVR: Datei nach Name/Zeit/Größe/Fav sortieren

ZURÜCK: Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

▲/▼: Wechsel zum vorherigen bzw. nächsten Musikdatei

EXIT: Rückkehr zum vorherigen Verzeichnis

Musikwiedergabe

|: Wechsel zum nächsten Musikstück

|<<: Wechsel zum vorherigen Musikstück

||: PAUSE Unterbricht die Musikwiedergabe

<<: schneller Rücklauf

: schneller Vorlauf

■ : Beendet die Musikwiedergabe

Zurück: Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

EXIT: Rückkehr ins vorherige Verzeichnis während der Wiedergabe

Wiedergabeliste

GRÜN: fügt die ausgewählte Datei zur Wiedergabeliste hinzu

GELB: fügt alle Datei zur Wiedergabeliste

ROT: Wiedergabeliste anzeigen

OK: Starten der Wiedergabe aller Dateien in der Liste

Dateien Bearbeiten

Drücken Sie die BLAUE Taste, um in den Bearbeitungsmodus zu gelangen (siehe Seite 29).

Unterstützte Formate

Musikdatei (MP3, WAV, OGG)

Video

Wenn Sie Videos mit dem Receiver anzeigen möchten, rufen Sie den Menüpunkt VIDEO mit den ◀/▶ Tasten auf. Nach erfolgreichem Auslesen des USB-Speichers wird dann im Dateibrowser die Verzeichnisstruktur angezeigt.

Wählen Sie mit den ▲/▼ Tasten den gewünschten Ordner aus und öffnen Sie diesen mit der OK-Taste.

Unterstützte Formate

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC-Programmen zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Datei führen.

• Die Tabelle gibt einen Überblick der unterstützten Container, Formate, maximalen Auflösung und den Profilen. - Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach den anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. - Mehrere Tonspuren werden in bestimmten Video-Containern unterstützt.

Suffix Container Video Codec Max. Resolution Bit rate
MPG	MPG	MPEG-1 / 2MPEG-2	1920 x 1080 /30p	20 Mbps
TS	MPEG-2H264 TS	MPEG-1 / 2 /MPH.264 (Main, High Prof.)	1920 x 1080 /30p	20 Mbps
MP4	MP4	MPEG-4H.264 (Main, High Prof.)	1920 x 1080 /30p	20 Mbps
MKVMOV	MKVMOV	MPEG1/ MPEG2/MPH.264 BP/MP/HPMPEG4 SP/ASP,Xvid	1920 x 1080 /30p	20 Mbps
AVI	AVI	MPEG-1 / 2/MP/MPEG-4SP/ASP H.264/Xvid	1920 x 1080 /30p	20 Mbps

Hinweise: GMC wird nicht unterstützt.

Irrtum und technische Änderungen vorbehalten.

USB Media Player

Video

Navigationshilfen im Dateibrowser

▲/▼: Wechsel zum vorherigen bzw. nächsten Datei bzw. Ordner

OK: Startet die Wiedergabe der Datei bzw. öffnet den Ordner.

BLAU: Dateien bearbeiten (Umbenennen, Löschen, Kopien, neue Ordner hinzufügen).

SWP: zwischen 2 USB-Speichern wechseln.

DVR: Datei nach Name/Zeit/Größe/Fav sortieren.

EXIT: Rückkehr zum vorherigen Verzeichnis.

Navigationshilfen während der Wiedergabe:

OK: Startet die Wiedergabe.

||: PAUSE – unterbricht die Videowiedergabe.

■: Beendet die Wiedergabe und Rückkehr in den Browser.

<</>: schneller Rück- und Vorlauf.

▲: Wechsel zum vorherigen Film.

▼: Wechsel zum nächsten Film.

AUDIO: Wechsel der Tonspur.

SUB: Wechsel bzw. Beenden der Untertitelanzeige.

DVR: Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname.

GELB: Kapitelliste anzeigen (nur bei MKV-Dateien mit Kapiteln)

GOTO-Funktion

Drücken Sie die DVR-Taste, gefolgt von der GRÜNEN Taste. Geben Sie die gewünschte Wiedergabeposition über die Zifferntasten 0-9 ein.

Hauptmenü

Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU-Taste auf. Die Untermenüs sind:

• Sender bearbeiten
• Installation
• Präferenzen
• Wartung
• Spiele
• Aufnahmeeinstellungen

Sie können alle Menüs mit der Taste EXIT verlassen.

Sender bearbeiten

Das Menü "Sender bearbeiten" enthält die Untermenüs "TV-Senderliste", "Radio-Senderliste" und "Alle löschen".

TV-Senderliste

In diesem Menü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten.

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Favoriten
• Sperren
• Überspringen
• Bewegen
• Bearbeiten

Unter der Option Bearbeiten befinden sich die Bearbeitungsmöglichkeiten:

• Sortieren
• Umbenennen
• Löschen

Wenn Sie die Senderlisten verlassen, werden die Änderungen gespeichert.

Sender bearbeiten

Favoritenlisten anlegen

Der Receiver verfügt über 32 Favoritengruppen. Sie können jeden Sender einer oder mehreren Favoritengruppen zuweisen:

• Wählen Sie einen Sender aus, den Sie einer Favoritengruppe zuordnen wollen. Drücken Sie die Taste FAV.
• Wählen Sie die Favoritengruppe aus ▲/▼, zu der Sie den Sender hinzufügen wollen und bestätigen Sie mit OK. Drücken Sie EXIT.
• Wählen Sie mit den Tasten ▲/▼ einen weiteren Sender aus, welchen Sie zu einer Favoritengruppe hinzufügen wollen.

Drücken Sie die Taste OK, wählen Sie aus, welcher Gruppe Sie den gewählten Sender zuordnen wollen. Bestätigen Sie Ihre Auswahl mit OK und schließen Sie mit EXIT das Fenster mit den Favoritengruppen.

Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Sie können den Namen jeder Favoritengruppe ändern (siehe Seite 39).

Sender sperren

Wählen Sie mit den ▲/▼ Tasten den zu sperrenden Sender aus und drücken Sie die ROTE Taste. Eine Passwortabfrage erscheint auf dem Bildschirm. Geben Sie das Passwort ein. Der ausgewählte Sender wird mit einem Schlosssymbol versehen. Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Wenn Sie einen gesperrten Sender ansehen möchten, fragt der Receiver Sie nach Ihrem Kennwort. Das Standardkennwort ist 0000. Zum Ändern des Kennworts beachten Sie Seite 35.

Sender überspringen

Wählen Sie mit den ▲/▼ Tasten den zu überspringenden Sender aus und drücken Sie die GRÜNE Taste. Der ausgewählte TV Sender wird mit einem Pfeilsymbol versehen. Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Hinweis:

• Haben Sie einen Sender für das Überspringen markiert, wird dieser übersprungen, wenn Sie mit den Tasten CH+/CH- durch die Programme schalten bzw. zappen.
• Wenn Sie einen Sender anschauen wollen, den Sie für das Überspringen markiert haben, müssen Sie seine Programmnummer mit den Zifferntasten (0-9) eingeben.

Sender bearbeiten

Verschieben bzw. Bewegen

• Wählen Sie mit den ▲/▼ Tasten den zu verschiebenden Sender aus.
• Drücken Sie die GELBE Taste. Der ausgewählte Sender wird mit einem "Bewegen"-Symbol versehen.
• Mit den ▲/▼ Tasten können Sie den Sender auf die neue Position verschieben. Sie können die neue Position auch über die Zifferntasten 0-9 direkt eingegeben.
• Drücken Sie die OK Taste, der Sender wird an der neuen Position abgelegt.

Wenn Sie alle Sender an die gewünschte Position geschoben haben, beenden Sie die "Bewegen"-Funktion durch drücken der Taste EXIT.

Hinweis: Sie können auch mehrere Sender auf einmal mit der gelben Taste markieren und diese gemeinsam verschieben.

Bearbeiten

Drücken Sie zuerst die BLAUE Taste wenn Sie Sender automatisch sortieren, löschen oder umbenennen möchten.

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Name A-Z, Name Z-A, Frei/Verschlüsselt und Sperren) innerhalb der Liste sortieren. Drücken Sie die ROTE Taste und wählen Sie mit den Pfeiltasten ▲/▼ die Sortieroption aus. Drücken Sie nun die OK Taste und die Sender werden sofort nach den Vorgaben sortiert.

Sender umbenennen

Möchten Sie einen Sender umbenennen, wählen Sie diesen mit den ▲/▼ aus und drücken Sie die GRÜNE Taste. Geben Sie den neuen Namen über die Bildschirmtastatur ein.

Weitere Funktionen sind:

ROT Buchstaben löschen

GELB Groß-/Kleinschreibung

BLAU Speichern

EXIT Abbrechen ohne Speichern

Sender bearbeiten

Sender löschen

Wählen Sie mit den ▲/▼ Tasten den zu löschenden Sender aus und drücken Sie die BLAUE Taste. Der ausgewählte Sender wird für das Löschen vorgemerkt und mit einem Kreuzsymbol versehen.

Drücken Sie die EXIT Taste, der Receiver fragt, ob Sie die gemachten Änderungen (Sortierung, Umbenennung) speichern wollen. Bestätigen Sie die Abfrage mit JA (◀/▶ OK). Zum Löschen markierte Sender werden jetzt auch gelöscht.

Radiosenderliste

Die verschiedenen Optionen sind bei der Radio-Liste dieselben wie bei der TV-Liste.

Alle löschen

Mit dieser Funktion können Sie alle TV- und Radio-Kanäle auf einmal löschen.

Wählen Sie diese Option und drücken Sie die OK Taste. Bevor alle Sender gelöscht werden, erscheint auf dem Bildschirm eine Sicherheitsabfrage. Bestätigen Sie diese (wenn Sie alle Sender löschen möchten), indem Sie das „Ja“ Feld gelb markieren (LINKE Taste) und dann die OK Taste drücken.

Mehrmaliges Drücken der EXIT Taste beendet das Einstellungsmenü.

Präferenzen

Das Menü Präferenzen enthält die Optionen für:

• Sprache • Audio/Videoausgabe • Bildschirmeinstellungen
• Zeiteinstellungen
• Timer programmieren
• Kindersicherung
• OSD Einstellungen
• Favoritenlisten • Erweiterte Einstellung

Sprache

Sprache

Hier können Sie die Sprache für das Bildschirmmenü einstellen.

Audio Sprache (1. Ton und 2. Ton)

Hier können Sie die bevorzugte Audio-Sprache auswählen.

Untertitel

Hier können Sie die bevorzugte Untertitelsprache auswählen.

Videotext

Hier können Sie die bevorzugte Videotext-Sprache auswählen.

Audio/Videoausgabe

Das Menü enthält Einstellungen für die HDMI-Auflösung, das Seitenverhältnis, die Videoausgabe und die Tonausgabe.

HDMI-Auflösung

Hier können Sie die Auflösung der Videoausgabe über HDMI festlegen. Bitte lesen Sie im Handbuch Ihres Fernsehers nach, welche Auflösungen unterstützt werden. ("HD Ready"-Fernseher müssen 720p_50 und 1080i_25 unterstützen. "Full HD"-Fernseher unterstützen auch 1080p_50)

Seitenverhältnis

AUTO Für Fernsehgeräte (16/9), die über SCART angeschlossen werden. Die Schaltspannung an SCART-Pin 8 signalisiert das Seitenverhältnis. Inhalte werden als Vollbild dargestellt.

4:3 PS Für 4/3-Fernseher. 16/9-Inhalte werden vergrößert, nach Möglichkeit ohne Balken dargestellt.

4:3 LB Für 4/3-Fernseher. 16/9-Inhalte werden unverzerrt, nach Möglichkeit mit Balken dargestellt.

16:9 PB Für 16/9-Fernseher. 4:3-Inhalte werden unverzerrt, mit "schwarzen Balken" rechts und links dargestellt.

Digitaltonausgabe

LPCM Out Unterstützte Tonformate werden dekodiert und als Stereo-Ton über HDMI und S/PDIF ausgegeben.

BS Out Dolby Digital-Ton wird als Bitstream (RAW) über HDMI und S/PDIF ausgegeben. Wählen Sie diese Einstellung, wenn Sie ein Gerät mit Dolby-Digital-Decoder am HDMI- oder S/PDIF-Ausgang angeschlossen haben.

Hören Sie bei Dolby-Digital-Übertragungen keinen Ton, wählen Sie bitte LPCM Out!

Präferenzen

Bildschirmeinstellungen

Mit den Bildschirmeinstellungen können Sie die Bildqualität beeinflussen.

Helligkeit

Mit dieser Einstellung können Sie die Helligkeit beeinflussen. Ändern Sie die Werte mit der ◀/▶ Taste.

Kontrast

Mit dieser Einstellung können Sie den Kontrast beeinflussen. Ändern Sie die Werte mit der ◀/▶ Taste.

Sättigung

Mit dieser Einstellung können Sie die Farbsättigung beeinflussen. Ändern Sie die Werte mit der ◀/▶ Taste. Höhere Werte bewirken eine kräftigere Farbe und kleinere Werte erzeugen blassere Farben.

Farbton

Mit dieser Einstellung können Sie den Farbton beeinflussen. Ändern Sie die Werte mit der ◀/▶ Taste. Durch höhere oder tiefere Werte können Sie das Bild verfärben.

Schärfe

Mit dieser Einstellung können Sie den Schärfeeindruck beeinflussen. Ändern Sie die Werte mit der ◀/▶ Taste. Höhere Werte bewirken eine Scharfzeichnung des Bildes.

Zeiteinstellungen

Zeitzone

Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen. Für Deutschland ist UTC +1 zu wählen.

Sommerzeit

Der Receiver verwaltet diese Einstellungen selbst. Sobald er ein Antennensignal empfängt, stellt er die Einstellung "Sommerzeit" ein oder aus. Starten Sie den Receiver bitte neu, falls die Uhrzeit nach einer manuellen Anpassung der Einstellung nicht mehr korrekt angezeigt wird.

Datum und Zeitanzeige

Sobald der Receiver ein Fernsehsignal empfängt, stellt er Uhrzeit und Datum entsprechend der gewählten Zeitzone korrekt ein.

Präferenzen

Timer programmieren

siehe Seite 24.

Kindersicherung

Sie werden nach dem Passwort gefragt, bevor Sie das Menü "Kindersicherung" aufrufen können. Das Passwort im Auslieferzustand ist: 0 0 0 0

Menü sperren

Sie haben die Möglichkeit das Menü zu sperren, damit keine Veränderungen an Ihren Einstellungen ohne Passwortabfrage vorgenommen werden kann.

Programme sperren

Wenn diese Option angeschaltet ist (Ein), dann können Sie einzelne Sender sperren. Die Sender werden in der TV-/Radiosenderliste (siehe Seite 34) gesperrt.

Neues Passwort

Hier können Sie ein neues Passwort festlegen. Geben Sie mit den Zifferntasten eine vierstellige Zahl ein. Danach müssen Sie erneut das neue Passwort bei der Option „Passwort bestätigen“ eingeben. Danach ist das neue Passwort aktiv.

OSD Einstellungen

Hiermit können Sie das Aussehen des Bildschirmmenüs beeinflussen.

Untertitelanzeige

Mit dieser Funktion können Sie DVB-Untertitel für alle Sender ausschalten.

Einblenddauer

Mit dieser Option definieren Sie die Anzeigezeit von Informationen, Menüs oder Hinweisen während des Fernsehens. Sie können zwischen 1 und 10 Sekunden auswählen.

Transparenz

Hiermit können Sie die Transparenz der Bildschirmmenüs und Meldungen beeinflussen.

Animation

Mit dieser Option können Sie die Animationen im Bildschirmmenü ein- und ausschalten.

Favoritenlisten

Mit dieser Option können Sie die vordefinierten Bezeichnungen der 32 Favoritenlisten ändern. Wählen Sie eine Gruppe aus und drücken Sie die OK Taste. Geben Sie den neuen Namen mit der eingeblendeten Bildschirmtastatur ein.

Die GELBE Taste ändert die Buchstaben von Groß zu Kleinschreibung (und zurück). Mit der ROTEN Taste können Sie Buchstaben löschen. Speichern Sie den neuen Namen mit der BLAUEN Taste.

Präferenzen

Erweiterte Einstellungen

LNB Versorgung

Sie können die Versorgungsspannung für die Satellitenantenne abschalten. Dies ist nur in Ausnahmefällen notwendig. In den meisten Fällen führt ein Abschalten der Spannung dazu, dass kein Empfang mehr möglich ist.

Auto Standby

Die Einstellung Auto Standby mit der Voreinstellung von 3 Stunden ist Teil der Umsetzung zu EuP. Die Ökodesign-Richtlinie 2009/125/EG, auch Energy-using Products (EuP) genannt, dient der Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte.

Nach 3 Stunden Laufzeit ohne einen Tastendruck schaltet der Receiver automatisch in den Standby Modus.

Disp. Helligkeit

Mit dieser Einstellung können Sie die Helligkeit der Anzeige an der Gerätevorderseite einstellen. Ändern Sie die Werte mit der ◀/▶ Taste (0 = minimale Helligkeit, 5= volle Helligkeit). Die Helligkeit der Anzeige im Standby Modus lässt sich nicht beeinflussen.

Zeitanz. in Standby

Diese Einstellung bestimmt, ob im Standby-Modus (Bereitschaft) die aktuelle Uhrzeit im Display angezeigt wird.

Wartung

Über Xoro Receiver

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

Werkseinstellung

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und bestätigen Sie ggf. die Sicherheitsabfrage in dem Sie das „Ja“ Feld ansteuern und die OK Taste drücken.

Alle Einstellungen werden zurückgesetzt und Senderlisten werden gelöscht.

CI/Cl+ Modul Einstellungen

Mit dieser Option können Sie die Einstellungen und Informationen eines Common Access Moduls ändern bzw. anzeigen.

Bitte beachten Sie dazu das Handbuch Ihres CI bzw. CI+ Moduls.

In diesem Menü können Sie folgende Aufgaben durchführen:

• Die Software des Receivers aktualisieren - Senderlisten sichern - Senderlisten wiederherstellen

Die Software des Receivers aktualisieren

Sofern eine Aktualisierung der Software erforderlich ist, werden die dazu notwendigen Dateien und Anleitungen auf www.xoro.de bereitgestellt. Bitte laden Sie die Software für den Receiver ausschließlich auf www.xoro.de herunter.

Senderlisten sichern

• Verbinden Sie einen USB-Speicher mit dem Receiver - Ändern ◀/▶ Sie die Einstellung Aufgabe auf Save - Ändern ◀/▶ Sie die Einstellung Modus auf Userdb • Wechseln ▲/▼ Sie zum Menüpunkt Start • Starten Sie das Sichern der Senderliste mit der Taste OK - Der Receiver erzeugt die Datei user_database.udf im Wurzelverzeichnis des USB-Speichers, der Vorgang ist abgeschlossen, wenn "Export abgeschlossen" angezeigt wird • Verlassen Sie das Menü mit der Taste EXIT

Senderlisten wiederherstellen

• Ändern ◀/▶ Sie die Einstellung Aufgabe auf Upgrade
• Ändern ◀/▶ Sie die Einstellung Modus auf Userdb • Wechseln ▲/▼ Sie zum Menüpunkt Datei
• Wählen Sie die Datei user_database.udf ◀/▶ aus • Starten Sie das Wiederherstellen der Senderliste mit der Taste OK
• Beantworten Sie die Frage nach der Firmwareaktualisierung mit "ja".
• Der Vorgang ist abgeschlossen, wenn der Fortschrittsbalken auf 100% steht. Der Receiver startet anschließend automatisch neu.

Hinweise:

- Falsche Einstellungen im Menü Firmware aktualisieren können den Receiver beschädigen.

- Während des Wiederherstellens von Senderlisten darf der Receiver keinesfalls ausgeschaltet werden. Das Ausschalten während des Wiederherstellens kann kostenpflichtige Reparaturen zur Folge haben! - Die Datei user_database.udf darf am PC umbenannt werden, jedoch muss die Endung *.udf erhalten bleiben. Haben Sie die Datei umbenannt, müssen Sie den neuen Namen beim Menüpunkt Upgrade Datei auswählen.

- Die *.udf-Datei muss im Wurzelverzeichnis des USB-Speichers abgelegt werden; sie darf nicht in einen Ordner verschoben werden.

USB Media-Player

Erlaubt den Zugriff auf den Media Player des Gerätes. Der Media-Player ist ab Seite 27 beschrieben.

USB Geräte sicher entfernen

Mit dieser Option sollten Sie den angeschlossenen USB Speicher zuerst von dem Receiver abmelden, bevor Sie diesen von dem USB Anschluss abziehen. Durch mehrfaches Drücken der Taste STOP während des Fernsehens (Timeshift muss beendet sein) erhalten Sie ebenfalls Zugriff auf diese Funktion.

Aufnahmeeinstellungen

Aufnahmegerät einrichten

In diesem Menü können Sie bestimmen, welches USB-Speichergerät bzw. welche Partition für die Aufnahme/Time-Shift verwendet werden soll, sofern zwei USB-Speichergeräte gleichzeitig angeschlossen sind. Außerdem können Sie Geräte oder Partitionen formatieren.

Tasten:

▲/▼ USB-Gerät A oder B markieren. Sofern das Gerät mehrere Partitionen (Volumes) enthält, können Sie zwischen den Partitionen wechseln. GELB Formatierungsdialog anrufen BLAU PVR-Einstellungen aufrufen

Aufnahmegerät festlegen

• Schließen Sie zwei USB-Speichergeräte an • Warten Sie, bis beide Geräte erkannt worden sind - Wählen Sie mit den Tasten ▲/▼ das Gerät aus, welches für die Aufnahme verwendet werden soll - Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◀/▶ aus, welche Partition für die Aufnahme verwendet werden soll • Drücken Sie die BLAUE Taste. - Das Fenster "PVR Einst." öffnet sich. Hier können Sie bestimmen ◀/▶, ob das vorher gewählte USB-Gerät für Aufnahme und Time Shift (REC & TMS; empfohlen), nur für die Aufnahme (Record) oder nur für Time Shift (Timeshift) verwendet werden soll. - Nachdem Sie "PVR Typ" nach Ihrem Wunsch eingestellt haben, drücken Sie die Taste ▼, um die Schaltfläche OK zu markieren. • Bestätigen Sie Ihre Einstellung mit OK.

Hinweise:

Diese Einstellung bleibt solange erhalten, bis Sie das für die Aufnahme bestimmte Speichergerät vom Receiver trennen. Nach einer Trennung vom Receiver müssen Sie die Einstellung erneut vornehmen.

Auch wenn die Timeshift-Funktion abgeschaltet wurde, muss trotzdem einer Partition die Funktion "Timeshift" zugeordnet sein. Wird keiner Partition die Funktion "Timeshift" zugeordnet, korrigiert der Receiver beim nächsten Einschalten diese Fehlkonfiguration automatisch und weist die Funktion "Timeshift" einer verfügbaren Partition zu.

Aufnahmeeinstellungen

USB-Geräte formatieren (alles löschen)

• Wählen Sie mit den Tasten ▲/▼ das Gerät aus, welches formatiert werden soll.
• Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◀/▶ aus, welche Partition formatiert werden soll. • Drücken Sie die GELBE Taste. • Das Fenster "Formatieren" öffnet sich.
• Wählen Sie mit den Tasten ◀/▶ das gewünschte Dateisystem aus.
• Nachdem Sie das Dateisystem bestimmt haben, drücken Sie die Taste ▼, um die Schaltfläche OK zu markieren. • Bestätigen Sie Ihre Einstellung mit OK.

ACHTUNG: Beim Formatieren werden ALLE Daten gelöscht, die sich auf dem USB-Speichergerät befinden! Nach dem Formatieren ist der USB-Speicher leer, alle Daten sind verloren!

Hinweis: Das Dateisystem FAT/FAT32 wird von nahezu allen aktuellen Geräten und Computern erkannt. FAT32 unterstützt jedoch keine Dateien, die größer als 4GB sind. Für die Verwendung sehr großer Dateien ist also das Dateisystem NTFS erforderlich. Schauen Sie in der Dokumentation zu Ihrem Computer nach, ob dieser NTFS-Datenträger lesen kann.

Aufnahmeoptionen

Timeshift

Mit diesem Menüpunkt können Sie die Timeshift-Funktion ein- und ausschalten:

Aus: Time Shift Funktion ist ausgeschaltet.

An: Time Shift Funktion ist aktiv.

manuell Time Shift Funktion ist aktiv, jedoch

beginnt das Zwischenspeichern des

Fernsehprogramms erst beim Drücken

der Taste II.

Timeshift Aufnahme

Mit dieser Einstellung legen Sie fest, zu welchem Zeitpunkt Aufnahmen beginnen, wenn Sie bei aktivierter Time-Shift Funktion die Taste • (Aufnahme) drücken.

An Nach dem Drücken der Taste • (Aufnahme) wird das gesamte Programm aus dem Time-shift Buffer als Aufnahme abgelegt und die Aufnahme fortgesetzt.

Aus Die Aufnahme beginnt auch bei aktivierter "Time Shift"- Funktion erst nach dem Drücken der Taste • (Aufnahme). Das für Timeshift zwischengespeicherte Programm geht verloren. Siehe auch Seite 25.

Aufnahmeeinstellungen

Springen

Die Einstellung legt fest, wie viele Sekunden nach vorne gesprungen wird, wenn während des Timeshift die Farbstaste für das Springen gedrückt wird.

Aufnahmesymbol

Hier können Sie festlegen, wie lange das Aufnahmesymbol (roter Punkt) nach dem Starten einer Aufnahme auf dem Bildschirm angezeigt wird: Nie (Kein Aufnahme symbol wird angezeigt), Immer (Aufnahmesymbol wird dauerhaft angezeigt), 5 sec - 10 sec (Aufnahmesymbol wird 5 oder 10 Sekunden lang angezeigt)

Wiedergabebeginn

Legt fest, ob Aufnahmen immer von Anfang an ("Anfang") oder beginnend bei der letzten Wiedergabeposition ("Letzte Pos.") abgespielt werden sollen.

Problembehebung

Auf Seite 6 erfahren Sie, wie Sie Kontakt mit dem XORO-Kundendienst aufnehmen können. Bitte lesen Sie vorher die folgenden Fragen und Antworten.

Symptome	Ursache und Lösung
Es werden nicht alle Sender gefunden,Kein Empfang,Bildstörungen mit starken Mosaiken oder Artefakten , eingefrorene Bilder	Richten Sie die Satellitenschüssel richtig aus. Am Besten lassen Sie das durch einen Techniker durchführen!Prüfen Sie, ob das LNB und/oder Ihr Multischalter richtig angeschlossen sind.Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Empfang digitaler Programme ausgelegt ist.Setzen Sie das Gerät auf Werkseinstellungen zurück (Seite 40) und beginnen Sie mit den Einstellungen und Sendersuchlauf erneut.Erkundigen Sie sich bei dem Installateur ihre Empfangsanlage nach den richtigen Einstellungen.Betreiben Sie den Receiver an einer Einkabel-Empfangsanlage ("Unicable"), müssen Sie die Einstellungen entsprechend Seite 20 durchführen.Verfügen Sie über mehrere LNB, mehrere Antennen oder über eine drehbare Empfangsanlage, müssen Sie die Di-SEqC-Einstellungen entsprechend Ihrer Empfangsanlage vornehmen.
Kein Strom	Beachten Sie den Netzschalter auf der Rückseite!
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen (Seite 37, Audio/Videoausgabe).Der gewählte Sender ist evtl. verschlüsselt.
Kein Bild über HDMI	Wählen Sie den richtigen HDMI-Anschluss bei Ihrem Fernseher aus. Die Umschaltung erfolgt nicht automatisch.Probieren Sie ein anderes HDMI-Kabel aus.Wählen Sie eine andere Auflösung (Siehe Seite 37, Taste HDMI) .
Kein Ton	Erhöhen Sie vorsichtig die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Verstärker.
Kein Ton über HDMI, kein Raumklang über Digital-Out	Bitte beachten Sie die Einstellung Digital Audio Out (Seite 37)
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30 °)
Keine Aufnahme, Aufnahme hat Aussetzer oder ruckelt	Kein USB-Speicher angeschlossenKein freier Speicherplatz auf dem Medium vorhandenBeachten Sie Seite 14, Seite 25
USB-Gerät wird nicht erkannt	Siehe Hinweise auf Seite 14
Uhrzeit ist falsch	Bitte beachten Sie Seite 38 (Zeitzone)Sollten Sie die Einstellungen "Sommerzeit" manuell geändert haben, starten Sie den Receiver bitte neu, um wieder eine korrekte Zeitanzeiger zu erhalten.
Bild und Ton nicht synchron.	Siehe Seite 22, AV-Verzögerung
Der Receiver schaltet sich nach 3 Stunden aus.	EU-Richtlinien erfordern, dass sich Receiver bei Nichtbenutzung abschalten. Beachten Sie dazu Seite 40.
Ein Cl/Cl+ wird nicht erkannt. Sendungen werden nicht entschlüsselt.	Schalten Sie den Receiver mit dem Netzschalter aus. Entfernen Sie das Modul, legen Sie es erneut ein und schalten Sie den Receiver wieder ein.Prüfen Sie, ob das Modul und die Smartcard korrekt eingelegt wurden.Evtl. dauert es mehrere Minuten, bis Modul und Karte aktiviert sind, nachdem erstmalig auf einen Sender umgeschaltet wurde

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie des Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Telefon: [phone]

Technische Daten:

Allgemein

Versorgungsspannung 100-240V 50/60Hz (Wechselspannung)

Verbrauch < 25Watt / < 1Watt (Standby)

Abmessungen 260 x 190 x 40mm

Gewicht 1050g (inkl. Fernbedienung)

DVB-S/S2 Empfang

Frequenzbereich 950-2150MHz

Impedanz 75 Ohm

LNB-Versorgung 13V/18V, max. 300mA

Speicherplätze 64 Satelliten, 3000 Transponder, 5000 Sender

Sendersuchlauf TP-Suche, Blind Scan, Netzwerk-Suche

Anschlüsse

Video HDMI (bis zu FullHD 1080p), SCART (FBAS), Video (FBAS)

USB 2x USB 2.0 (Rückseite)

Antenne LNB Ein-/Ausgang (F-Stecker)

Andere Cl+ Schacht

USB Media Player/Rekorder

Speichergeräte USB-Massenspeichergeräte (FAT32/NTFS)

Dateien (Wiedergabe) AVI, MKV, TS, MPG, MP4 u.a.

Video Codec (1080p) MPEG1, MPEG2, MPEG4 (ASP/H.264)

Audio Codec MP3

Bilder JPEG, BMP

Aufnahmeformat TS-Datei (segmentiert)

Umgebungsbedingungen

Temperatur 0 - 40° C

Rel. Luftfeuchtigkeit 5 - 90% (nicht kondensierend)

Hinweis:

Technische Änderungen und Irrtum vorbehalten.

(Mo.-Fr. 11:00 Uhr - 17:00 Uhr)

Fax: [phone]

www.xoro.de

www.mas.de
