Produkttyp	Einbau-Elektroherd (Backofen und Glaskeramik-Kochfeld)
Marke	PKM
Modell	BIC7 GK IX-3
Backofenmaße (H x B x T)	59.5 x 59.5 x 57.5 cm
Kochfeldmaße (H x B x T)	5.5 x 58.0 x 50.0 cm
Backofen Nettogewicht	29.8 kg
Kochfeld Nettogewicht	9.0 kg
Spannung / Frequenz	220-240 V ~ 50 Hz
Maximale Leistung	9.00 kW
Energieeffizienzklasse	A
Backofen Nutzvolumen	70 L
Kochfeldmaterial	Glaskeramik
Kochzonen (BIC7 GK-IX3)	2x Ø165 mm (1200 W), 2x Ø200 mm (1800 W)
Restwärmeanzeige	Ja
Backofenfunktionen	Unterhitze, Ober- und Unterhitze, Auftauen, Grill, Grill + Umluft, Oberhitze + Grill + Umluft, Ober- + Unterhitze + Umluft
Backofentür	Schwarzes Glas, 2-fach verglast
Gehäusekühlung	Ja
Backofenlampe	230 V, 25 W, E14, hitzebeständig (300 °C)
Reinigungsempfehlung	Milde Reinigungsmittel, keine Scheuermittel, kein Dampfreiniger
Ersatzteilverfügbarkeit	Originalteile über Kundendienst

Häufig gestellte Fragen - BIC7 GK IX-3 PKM

Wie reinige ich das Glaskeramik-Kochfeld?

Verwenden Sie ein feuchtes Tuch mit mildem Reinigungsmittel. Bei hartnäckigen Rückständen verwenden Sie einen speziellen Glaskeramikreiniger. Vermeiden Sie scheuernde oder organische Reinigungsmittel (Zitronensaft, Essig). Halten Sie das Kochfeld stets sauber, um eine optimale Wärmeübertragung zu gewährleisten.

Was sollte ich vor dem ersten Gebrauch tun?

Entfernen Sie sämtliche Verpackungen und reinigen Sie den Backofeninnenraum mit warmem Wasser und Spülmittel. Heizen Sie den leeren Backofen 30 Minuten lang auf 250 °C auf, um Schutzsubstanzen zu verbrennen. Dabei kann es zu Rauch und Geruchsbildung kommen – das ist normal.

Wie tausche ich die Backofenlampe aus?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Lampenabdeckung, reinigen Sie sie und ersetzen Sie die Lampe durch eine hitzebeständige 230V/25W E14 Backofenlampe (300 °C). Setzen Sie die Abdeckung wieder ein.

Warum heizt mein Backofen nicht?

Überprüfen Sie die Hauptsicherung und stellen Sie sicher, dass das Gerät richtig angeschlossen ist. Vergewissern Sie sich, dass Backofenfunktion und Temperaturregler korrekt eingestellt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

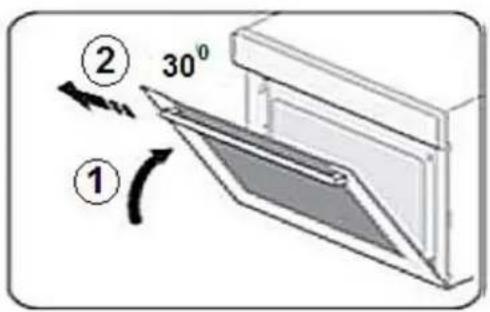

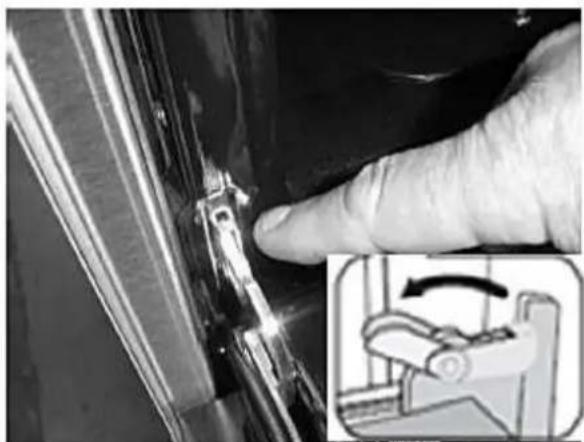

Wie kann ich die Backofentür entfernen?

Öffnen Sie die Tür vollständig. Ziehen Sie die Scharnierverriegelungen nach vorne, bis sie einrasten. Schließen Sie die Tür in einem 30°-Winkel und heben Sie sie von den Scharnieren ab. Achten Sie auf Verletzungsgefahr durch freiliegende Scharniere.

Was ist das maximale Gewicht auf dem Kochfeld?

Stellen Sie kein Kochgeschirr mit einem Gewicht von mehr als 25 kg auf das Kochfeld. Die Backofentür kann maximal 15 kg tragen.

Wie kann ich Energie beim Backofenbetrieb sparen?

Verwenden Sie geeignetes Kochgeschirr mit dicken flachen Böden. Decken Sie Töpfe beim Kochen ab. Schalten Sie den Backofen 5-10 Minuten vor Ende der Garzeit aus, um die Restwärme zu nutzen. Vermeiden Sie häufiges Öffnen der Tür.

Kann ich Alufolie im Backofen verwenden?

Verwenden Sie keine Alufolie zum Grillen und legen Sie keine Folie auf den Backofenboden, da sie Wärme reflektiert und das Gerät beschädigen kann. Verwenden Sie Folie nur in Backblechen, wenn empfohlen.

Was sind die elektrischen Anschlussbedingungen?

Das Gerät benötigt eine 220-240 V ~ 50 Hz Stromversorgung. Der Anschluss muss von einem qualifizierten Fachmann durchgeführt werden. Eine allpolige Trennvorrichtung (Schalter oder Sicherung) mit einer Kontaktöffnungsweite von mindestens 3 mm ist erforderlich.

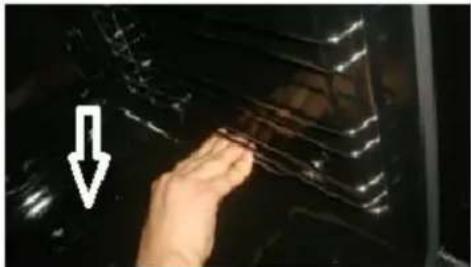

Wie entferne ich die Einschubgitter?

Drücken Sie den unteren Teil des Einschubgitters, bis es sich löst. Halten Sie es senkrecht und heben Sie es aus dem Backofen. Reinigen Sie die Gitter mit warmem Wasser und mildem Reinigungsmittel.

BEDIENUNGSANLEITUNG BIC7 GK IX-3 PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Einbau-Backofen mit-Kochfeld

Built-In Oven & Hob

BIC7 GK-IX3

BIC7-2KB GK-IX3

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise....3
2. Installation 8

2.1 Entpacken und Wahl des Standorts....8
2.2 Einbau des Kochfelds 8
2.3 Einbau des Backofens....10
2.4 Elektrischer Anschluss....11

1. Gerätebeschreibung.... 14
2. Bedicnung....15

4.1 Vor der ersten Benutzung....15

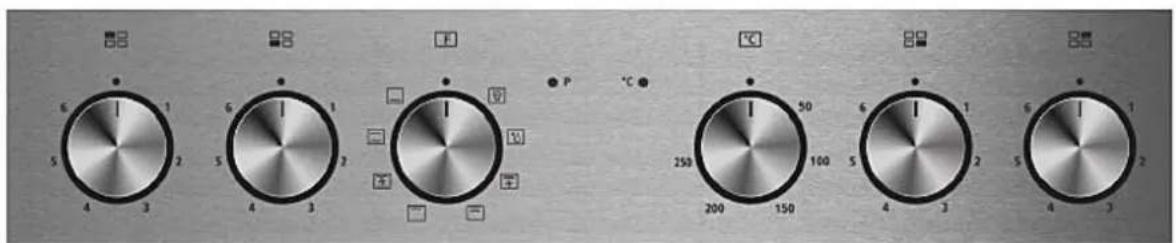

4.2 Bedienfeld....15
4.3 Zuschaltbare Bereiche 16
4.4 Benutzung des Backofens....16
4.5 Tipps zum Backen und Braten.... 18
4.6 Energie sparen....19

1. Reinigung und Pflege 19

5.1 Austausch des Leuchtmittels 20

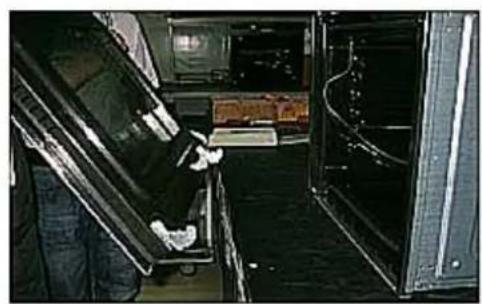

5.2 Entnahme der Ofentür 21

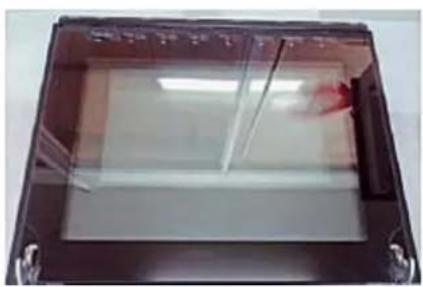

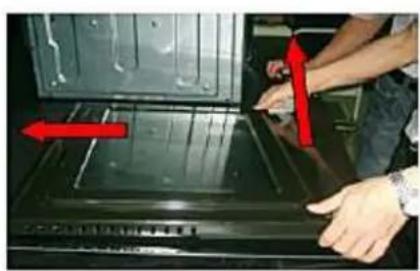

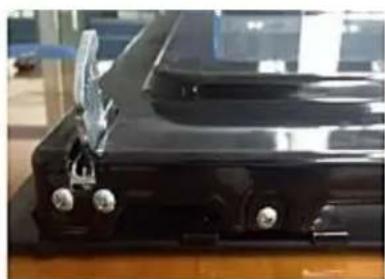

5.3 Entnahme der Glasscheibe....22
5.4 Entnahme der Seitenführungen.... 23
5.5 Problembehandlung....24

1. Technische Daten 25
2. Entsorgung....26
3. Garantiebedingungen 27

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine

Beschädigung des Geräts zu vermeiden.

i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

i Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.

Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.

Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.

i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.

i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.

Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.
3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.

4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.

5. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️ WARNING!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
5. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall das Gerät umgehend von der Stromversorgung (Haussicherungskasten). STROMSCHLAGGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.
8. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
9. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
10. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 100^ C widersteht.
11. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 ^0 C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.

12. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.

13. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

14. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.
15. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.
16. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!
17. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
18. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.
19. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
20. Kinder dürfen nicht mit dem Gerät spielen. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.
21. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfelds entwickelt wurden oder in der Bedienungsanweisung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeeigneter Herdwächter kann zu Unfällen führen!

⚠ VORSICHT!

1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Ofens.
2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.
8. Lassen Sie kein Kochgeschirr, das zubercitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.

9. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.

10. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie statt dessen das Backblech oder den Rost.

11. Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen.
12. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.
13. Benutzen Sie stets Ofenhandschuhe.
14. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen Sie kein Kochgeschirr mit einem Gewicht von über 25 kg auf das Kochfeld.
9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür. Stellen Sie kein Kochgeschirr mit einem Gewicht von über 15 kg auf die Ofentür. Dadurch beschädigen Sie die Türscharniere.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

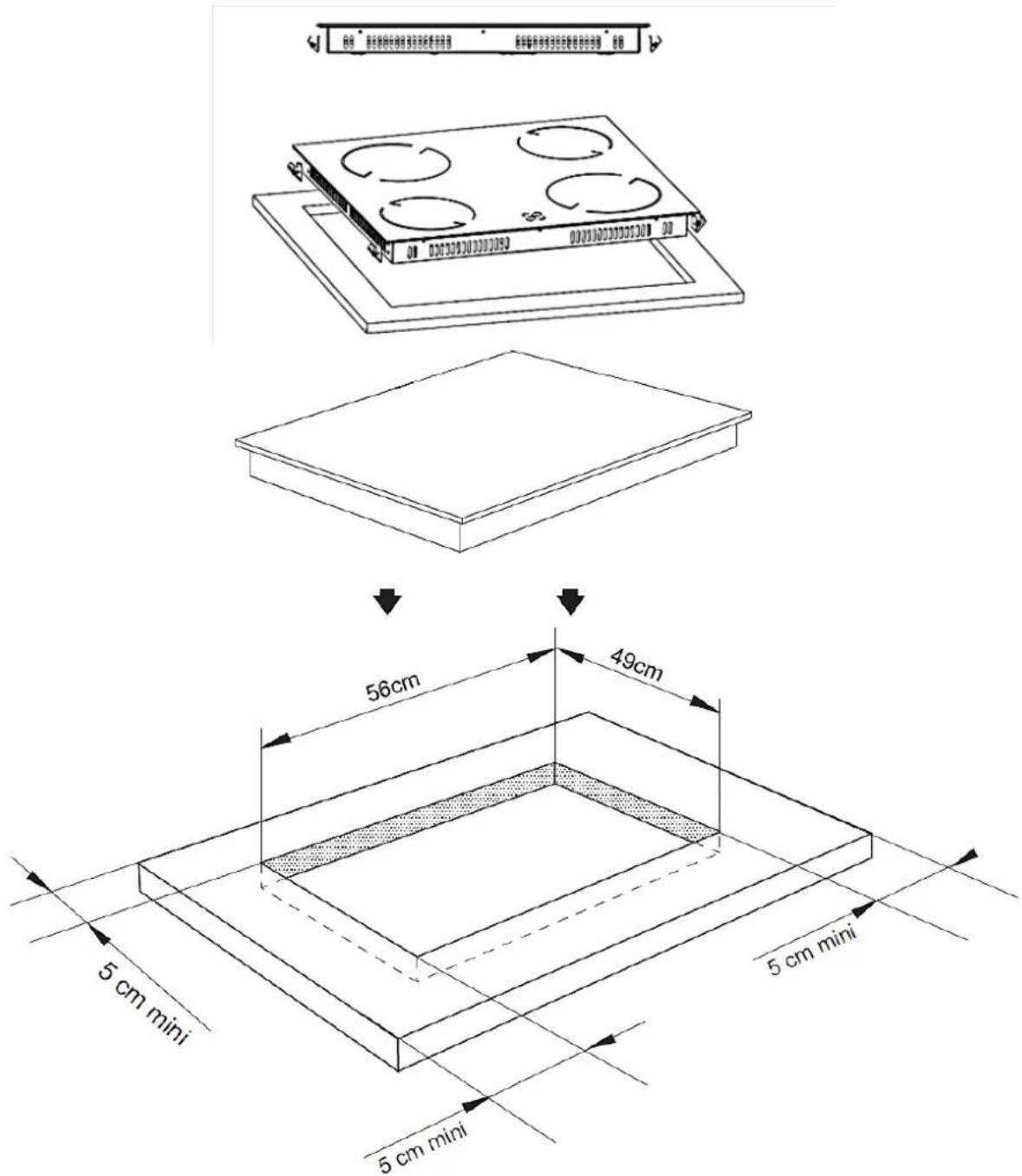

2.2 Einbau des Kochfelds

1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden Abbildung vor.

2. Passen Sie das Kochfeld in die Einbauvorrichtung ein. Das Kochfeld muss sich ordnungsgemäß und fest in der Einbauvorrichtung befinden. Die Dichtung muss ordnungsgemäß anliegen.

3. Befestigen Sie das Kochfeld mit den Klammern an der Einbauvorrichtung. Richten Sie dabei das Kochfeld waagerecht aus; beginnen Sie hierfür in der Mitte und fahren Sie in diagonaler Richtung fort, bis der Einbaurahmen sich fest an der Arbeitsplatte befindet.

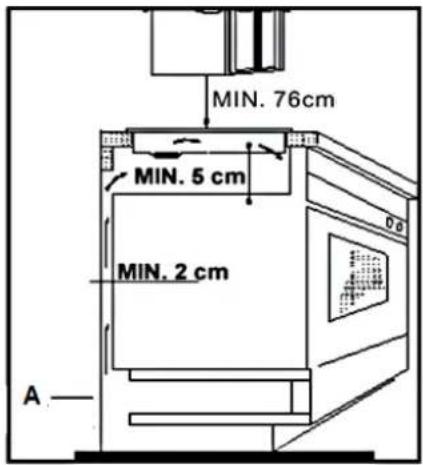

Das Kochfeld muss immer gut belüftet sein. Lufteinlass und Luftauslass dürfen nicht blockiert sein.

56cm 49cm 5 cm mini 5 cm mini 5 cm mini

Der Sicherheitsabstand zwischen dem Kochfeld und einem sich darüber befindenden Hängeschrank muss mindestens 76 cm betragen.

A: Lufteinlass

MIN. 76cm MIN. 5 cm MIN. 2 cm A

2.3 Einbau des Backofens

GEFAHR!

Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihrem Haussicherungskasten ab.

2. Die Öffnung des Umbauschranks muss über die auf der folgenden Abbildung genannten Abmessungen verfügen.

3. Setzen Sie das Kochfeld ein.

4. Stellen Sie den Ofen in die Nähe der Einbauöffnung.

5. Schließen Sie den Ofen an das Stromnetz an.

6. Setzen Sie den Ofen zum Teil in die vorbereitete Öffnung ein. Verbinden Sie dann den Ofen mit dem Kochfeld. Die Verbindungsstecker am Ende der Kabelgruppe, die aus dem Kochfeld kommt, müssen mit den dazugehörigen

Verbindungskupplungen am Bedienfeld des Ofens verbunden werden. Stellen Sie diese Verbindung entsprechend der farblich gekennzeichneten Vorgabe her, d.h. verbinden Sie ein schwarzes Verbindungsstecker nur mit einer Verbindungskupplung derselben Farbe. (schwarz in schwarz, usw.).

1. Der Nullleiter des Kochfelds (gelb-grün) muss unbedingt an die in der Nähe der Verbindungskupplungen platzierten Erdungsverbindung (gekennzeichnet) des Backofens angeschlossen werden.

2. Beenden Sie den Einbau des Geräts und befestigen Sie den Ofen mit den 4 Schrauben

580 500 55 490 560 50 80 100 250 600 568 min. 560 25 560 600 850 595 572 595

2.4 Elektrischer Anschluss

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N\~50Hz) ausgelegt. Die Stromspannung der Heizelemente beträgt 230V. Als Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete Klemme der Anschlussleiste angeschlossen werden. Der elektrische Anschluss des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom Netz abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten muss mindestens 3 mm betragen. Lesen Sie vor dem Anschluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem unten abgebildeten Anschlussdiagramm und dem Typenschild.

Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

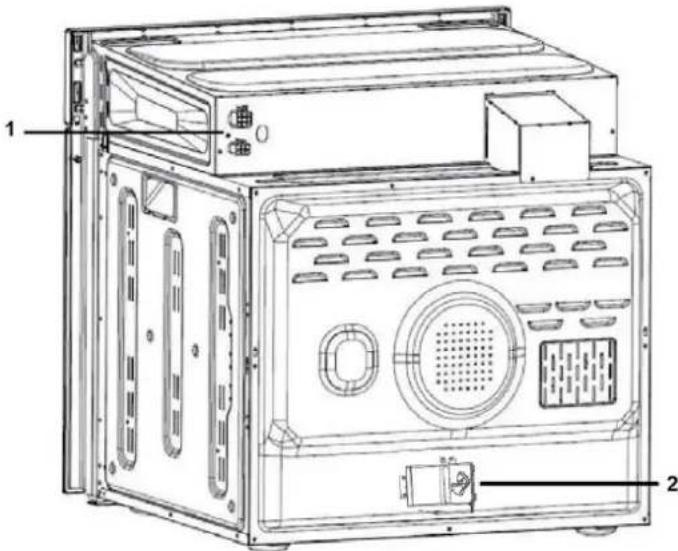

1 Kochfeldanschluss; Schutzleiter
2 Netzanschlussdose

Anschlussdiagramm

Spannung der Heizelemente 230V. Bei sämtlichen Anschlussarten muss das Sicherheitskabel mit dem ☉ PE-Anschluss verbunden werden.

1 2 3 4 5

Empfohlene Art der Anschlussleitung.

1 Bei 230V Netz geerdeten 1-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5

Schutzleiter auf

H05VV-F3G6,0

2 Bei 400/230V Netz 2-Phasenanschluss mit Betriebsnull. Brücken verbinden die Klemmen 2-3 und 4-5

Schutzleiter auf

H05VV-F4G4,0

3 Bei 400/230V Netz 3-Phascnanschluss mit Betriebsnull. Brücke verbindet 4-5, Phasenreihenfolge nach 1, 2 und 3, Null auf 4-5

Schutzleiter auf

H05VV-F5G2,5

L1=R,L2=S,L3=T

N= Anschluss Erde

PE= Schutzleiteranschluss

1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

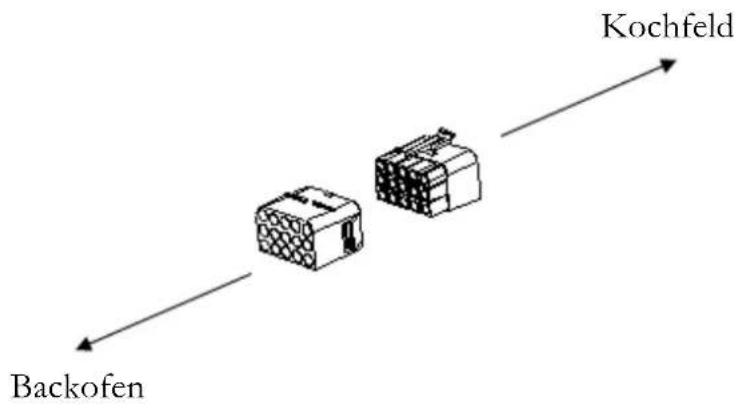

Elektrischer Anschluss - Kochfeld

Das Kochfeld arbeitet mit einer Stromspannung von 230V AC. Die Stromversorgung wird über den Backofen durchgeführt. Führen Sie den Anschluss ordnungsgemäß entsprechend der folgenden Abbildung durch.

Kochfeld Backofen

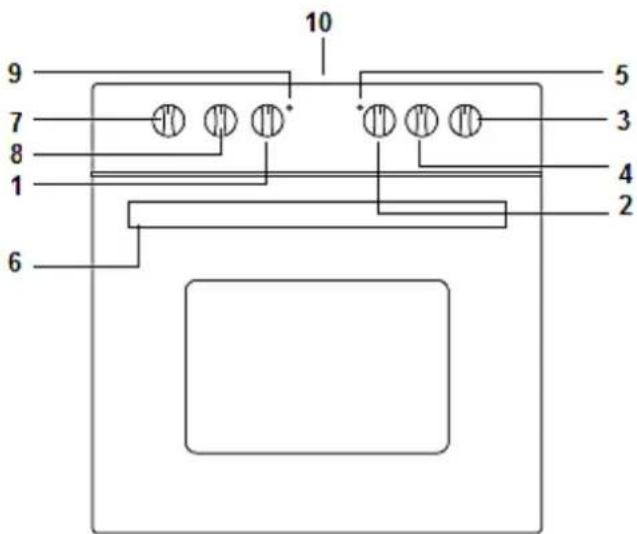

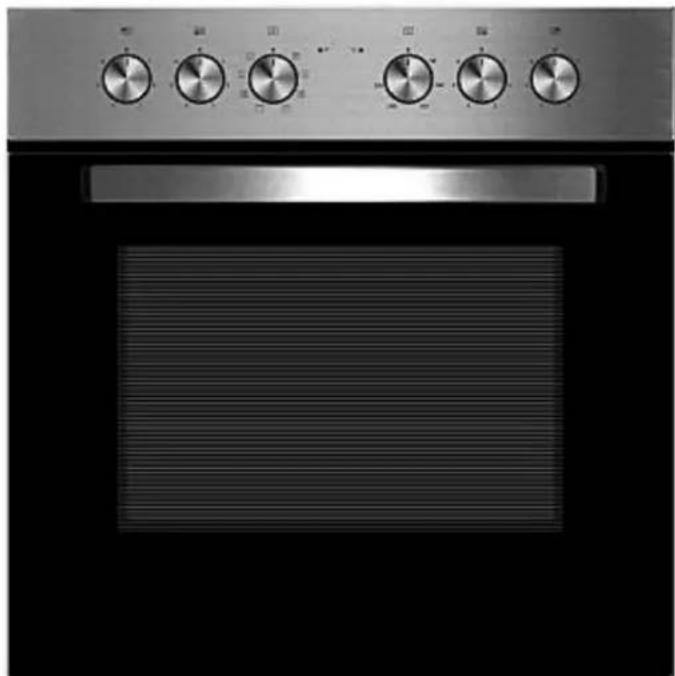

3. Gerätebeschreibung

9 7 8 1 6 10 5 3 4 2

1 Einstellung der Ofenfunktionen
2 Einstellung der Ofentemperatur
3 Kontrollschalter für Kochzone vorne rechts
4 Kontrollschalter für Kochzone hinten rechts
5 Betriebsanzeige für Ofen (orange)
6 Ofentürgriff
7 Kontrollschalter für Kochzone vorne links
8 Kontrollschalter für Kochzone hinten links
9 Betriebsanzeige für Kochfeld (rot)
10 Auf dem Glaskeramik-Kochfeld befindet sich die Anzeigenleuchte für eine aufgeheizte Glaskeramik-Platte

BIC7 GK-IX3

BIC7-2KB GK-IX3

1 2 3 4

1 ∅ 165 mm; 1200W

2 ∅ 200 mm; 1800W

3 ∅ 165 mm; 1200W

4 ∅ 200 mm; 1800W

2 1 3 4

1 ∅ 165/270 mm; 1100/2000W

2 ∅ 165 mm; 1200W

3 ∅ 140/220 mm; 1000/2200W

4 ∅ 165 mm; 1200W

4. Bedienung

4.1 Vor der ersten Benutzung

1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Ofeninnenraum von dem aufgetragenen Schutzmittel.
3. Nehmen Sie die Ausstattungselemente heraus (Blech etc.) und reinigen Sie diese mit warmem Wasser und etwas Spülmittel.
4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.
5. Lassen Sie den Ofen auf 250 °C für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

HINWEIS! Reinigen Sie den Innenraum des Ofens nur mit etwas warmem Wasser und Spülmittel

4.2 Bedienfeld

6 1 5 2 4 3 6 1 5 2 4 3 P °C 50 250 100 200 150 6 1 5 2 4 3 6 1 5 2

A Kochzone hinten links. Zum Einschalten nach links oder rechts drehen.
B Kochzone vorne links. Zum Einschalten nach links oder rechts drehen.
C Auswahl der Ofenfunktionen.
D Temperaturkontrolle des Ofens von 50° bis 250° C.
E Kochzone vorne rechts. Zum Einschalten nach links oder rechts drehen.
F Kochzone hinten rechts. Zum Einschalten nach links oder rechts drehen.

• Halten Sie die Kochzonen immer sauber; ansonsten kann die Energie nicht vollständig weitergegeben werden.
  ✿ Schützen Sie das Kochfeld gegen Korrosion.
  ✿ Schalten Sie die Kochzonen nach Benutzung sofort ab.

4.3 Zuschaltbare Bereiche

Um die ovale (A) oder duale (B) Kochzone zu benutzen, drehen Sie den Knopf im Uhrzeigersinn auf das Symbol. Zur Einstellung der Leistungsstärke drehen Sie den Knopf anschließend nach links oder rechts.

6 1 5 2 4 3

4.4 Benutzung des Backofens

Der Ofen kann durch die Benutzung der Oberhitze und der Unterhitze aufgewärmt werden. Die Benutzung des Ofens wird durch den Drehschalter für die Ofenfunktionen kontrolliert. Bewegen Sie den Drehschalter hierbei auf die gewünschte Einstellung.

Zur Einstellung der Temperatur bewegen Sie den Drehschalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50°C – 250°C wählen. Sie schalten den Ofen aus, indem Sie beide dieser Drehschalter auf die Position 0 einstellen.

°C .50 250 .100 200 150

Zwei Kontrollleuchten (orange und rot) zeigen an, dass der Ofen eingeschaltet ist.

Das rote Licht zeigt an, dass der Ofen aufgeheizt wird.
- Wenn das rote Licht erlischt, hat der Ofen seine voreingestellte Temperatur erreicht.
✿ Falls ein Kochrezept das Vorwärmen von Tellern empfiehlt, sollten diese erst in den Ofen gestellt werden, wenn das rote Licht zum ersten Mal erloschen ist.
✿ Beim Backen geht das rote Licht gelegentlich an oder aus, um die voreingestellte Temperatur im Inneren des Ofens aufrechtzuerhalten.
Das grüne Licht zeigt an, dass der Ofen eingeschaltet ist. Das orange Licht leuchtet ebenfalls, wenn die Innenbeleuchtung separat eingeschaltet wird.

Ofenfunktionen

50-250 ^0 C

Der Temperaturregler ermöglicht Einstellungen der Temperatur von 50-250°C.

Schaltet die Innenbeleuchtung ein, z.B. zum Reinigen des Ofens.

Unter- und Oberhitze. Schaltet zugleich Unter- sowie Oberhitze ein.

Unter- und Oberhitze mit Umluft. Schaltet zugleich Unter- sowie Oberhitze zusammen mit dem Gebläse ein. Befindet sich der Temperaturregler auf 0, so läuft nur das Gebläse; so können Gerichte oder der Innenraum abgekühlt werden.

Kompletter Grill mit Oberhitze. Ermöglicht das Grillen von Speisen unter Verwendung aller Grillelemente.

Auftauen. Umluft ohne Wärmezufuhr. Auftauzeiten hängen von der Raumtemperatur, Größe und Art des Lebensmittels ab.

Grillen mit Umluft und Oberhitze. Schaltet die Oberhitze, die Umluft sowie den Grill ein. Beschleunigt das Grillen.

Grillen mit Umluft. Schaltet den Grill und die Umluft ein. Geeignet für Huhn oder Braten.

Unterhitze. Schaltet nur die Unterhitze ein. Geeignet z.B. zum Nachbacken.

Grillen

1. Drehen Sie den Funktionswahlschalter auf eine Position, die mit dem Grillen-Piktogramm gekennzeichnet ist.
2. Geben Sie die zu grillenden Speisen in einer entsprechenden Höhe in das Gerät. Wenn Sie auf dem Rost grillen, schieben Sie ein Blech zum Auffangen des Abtropf-Fetts darunter.
3. Halten Sie die Ofentür beim Grillen immer geschlossen.
4. Wenden Sie das Grillgut nach der Hälfte der Garzeit.
5. Reiben Sie Fisch oder Fleisch vor dem Grillen mit ein wenig Öl ein.
6. HINWEIS! Verwenden Sie keine Aluminiumfolie beim Grillen, weder zum Einwickeln des Grillguts noch zum Abdecken des Rostes oder des Abtropfblechs. Die Aluminiumfolie reflektiert die Hitze der Grillelemente, wodurch das Gerät beschädigt werden kann.

4.5 Tipps zum Backen und Braten

• Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.
  Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es besser, schwarze Bleche zu verwenden, welche die Hitze besser leiten und die Backzeit verkürzen.
  Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und untere Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen.
  ✿ Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben).
  Nach dem Abschalten des Ofens ist es ratsam, den Kuchen für ungefähr 5 Minuten im Ofen zu lassen.
  ✿ Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Ofen zu; kleinere Mengen sollten Sie auf einem Kochfeld zubereiten.
• Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie darauf, dass auch die Griffe hitzeresistent sind.
  Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
  Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergießen Sie das Fleisch mit seinem Bratensaft oder heißem Salzwasser.
  ❖ Gießen Sie niemals kaltes Wasser über das Fleisch.

4.6 Energie sparen

❖ Benutzen Sie geeignetes Kochgeschirr.
Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls verbrauchen Sie das 4-fache an Energie.
Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser des verwendeten Kochrings sein.
✿ Sorgen Sie dafür, dass der Kochring und der Boden des Kochgeschirrs sauber sind.
Verunreinigungen können den Wärmeaustausch negativ beeinträchtigen. Mehrfach eingebrannte Verunreinigungen können oft nur noch mit umweltschädlichen Hilfsmitteln entfernt werden.
Decken Sie ihr Kochgeschirr nicht zu oft auf (ein beobachteter Topfinhalt beginnt niemals, zu kochen).
❖ Öffnen Sie die Ofentür nicht unnötig oft.
✿ Schalten Sie den Ofen rechtzeitig ab und nutzen Sie die Restwärme.
Schalten Sie die Kochringe bei langen Garzeiten 5 – 10 Minuten vor Ende der Garzeit ab. Damit sparen Sie bis zu 20% an Energie.
❖ Benutzen Sie den Ofen nur zur Zubereitung größerer Mengen.
✿ Fleisch mit einem Gewicht von unter 1 kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
◆ Nutzen Sie die Restwärme des Ofens
✿ Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab.
❖ Achten Sie darauf, dass die Ofentür richtig geschlossen ist.
✿ Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen.
Schließen Sie das Gerät nicht in der unmittelbaren Umgebung von Kühl- und/oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnötig ansteigen.

5. Reinigung und Pflege

⚠️WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Kochfeld

Benutzen Sie zur Reinigung ein feuchtes Tuch und ein mildes Reinigungsmittel.
Entfernen Sie Fettflecken mit warmem Wasser oder einem Spezialreiniger für Glaskeramik..
▶ Verwenden Sie keine Scheuermittel.
➢ Lassen Sie keine sauren oder basischen Substanzen (Zitronensaft, Essig, Salz etc.) auf den Oberflächen.

Reinigungsmittel

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! ^1
Benutzen Sie keine ätherischen Öle!
Benutzen Sie niemals Lösungsmittel.

Ofen

➢ Reinigen Sie den Ofen nach jeder Benutzung.
➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzer Sie keine aggressiven und ätzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
➢ Reinigen Sie die äußeren Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

Reinigen Sie die Glasscheibe der Ofentür äußerst vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.. Verwenden Sie etwas Spülmittel und warmes Wasser.

5.1 Austausch des Leuchtmittels

1. ⚠️ WARNING! Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung.
2. Drehen Sie die Abdeckung heraus. Reinigen Sie die Abdeckung; anschließend gut trocken wischen.
3. Drehen Sie das Leuchtmittel aus der Fassung und ersetzen Sie es durch ein neues derselben Art und Leistung:

➢ Hitzeresistentes Backofenleuchtmittel (300 °C), 230V/25W, E 14 Gewinde.

1. Verwenden Sie kein anderes Leuchtmittel.

2. Bringen Sie die Abdeckung wieder an

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden dürfen.

5.2 Entnahme der Ofentür

1. Öffnen Sie die Ofentür vollständig.

2. Zichen Sie die Scharnierverschlüsse beider Scharniere bis zum Anschlag nach vorne (Abb. 1).

3. Schließen Sie die Tür soweit, dass sie sich in einem 30 ^0 Winkel zur Ofenvorderseite befindet. Halten Sie die Tür an beiden Seiten fest. Heben Sie die Tür an und nehmen Sie sie ab (Abb. 2).

4. Es besteht VERLETZUNGSGEFAHR, wenn Sie beim Herauszichen der Ofentür in die Scharniere fassen.

Scharnierverschluss/ Abb. 1

② 30° ①

5.3 Entnahme der Glasscheibe

1. Nehmen Sie die Ofentür ab und legen Sie sie waagerecht auf eine geeignete Unterlage.

1. Entfernen Sie die beiden Schrauben in der Mitte an der Unterseite der Ofentür.

1. Halten Sie die Unterseite der Tür an beiden Seiten. Heben Sie sie an, bis die untere Ecke des Türbegrenzers aus der Klammer springt; drücken Sie dann auf die Vorderseite, bis sie aus der Klammer springt.

1. Entfernen Sie die Schrauben des Griffs und nehmen Sie den Griff ab.

1. Entfernen Sie die Schrauben der Scharniere und nehmen Sie die Scharniere ab.

1. Verwenden Sie keine harten Gegenstände, um das Scharnier gewaltsam abzunehmen. GLASBRUCHGEFAHR!

5.4 Entnahme der Seitenführungen

1. Drücken Sie auf die Unterseite der Seitenführung, bis sie aus ihrer Befestigung gelöst ist.

1. Halten Sie die Seitenführung zur Entnahme vertikal zum Ofen.

5.5 Problembehandlung

Regelmäßige Kontrollen

1. Kontrollieren Sie regelmäßig die Kontrollelemente und Kocheinheiten des Geräts. Lassen Sie nach Ablauf der Garantic das Gerät mindestens einmal alle zwei Jahre durch ein Kundendienst-Center inspizieren.
2. Lassen Sie alle Fehlfunktionen umgehend beheben.

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie Ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER
MÖGLICHE URSACHE	MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskasten der Hausstromversorgung.

Innenbeleuchtung funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrehen oder ersetzen.

6. Technische Daten

BIC7 GK-IX3 und BIC7-2KB GK-IX3

Geräteart	Einbauherd mit Kochfeld
Bedienpanel	Edelstahlblende
Material Kochfeld	Glas-Keramik
Durchmesser/ Leistung	2*165mm (1200W), 2*200mm (1800W)
Kochfelder BIC7 GK-IX3
Durchmesser/ Leistung	1*165/270 mm (1100/2000W)
Kochfelder BIC7-2KB GK-IX3	1*140/220 mm (1000/2200W)
	2*165 mm (1200W)
Restwärmeanzeige	ja
Funktionen Backofen	Unterhitze, Ober- und Unterhitze, Auftauen, Grill, Umluftgrill, Oberhitzemit Umluftgrill, Ober- und Unterhitze mit Umluft
Backofentür/ Glasschichten	schwarzes Glas/2
Gehäusekühlung	ja
Griff und Knöpfe	Aluminium
Energieeffizienzklasse	A
Geräuschemission	< 58 dB(A)
Max. Leistung BIC7 GK-IX3	9,00 kW
Max. Leistung BIC7-2KB GK-IX3	9,60 kW
Stromspannung / Frequenz	220-240VAC/50Hz
Energieverbrauch konventionell	0,89 kW/h
Energieverbrauch Umluft	0,99 kW/h
Netto Backraumvolumen	70,00 Liter
Anzahl Seitenracks	1
Tropfschale/ Grillrost	1/1
Kabellänge in cm	-
Einbaumaße Ofen H * B * T	59,50*59,50*57,50 cm
Gewicht Ofen Netto/Brutto	29,80 kg/33,00 kg
Einbaumaße Kochfeld H*B*T	5,50*58,00*50,00 cm
Gewicht Kochfeld Netto/Brutto	9,00 kg/10,70 kg

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

8. Garantiebedingungen

für Elektro-Großgeräte; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und uns oder unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung

an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM August 2014

56cm 49cm 5 cm mini 5 cm mini 5 cm mini

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 28.09.2015
