BEDIENUNGSANLEITUNG 2CKA008200A0041 Busch-Jaeger

1 Hinweise zur Anleitung ....4
2 Sicherheit 5

2.1 Verwendete Hinweise und Symbole....5
2.2 Bestimmungsgemäßer Gebrauch....6
2.3 Bestimmungswidriger Gebrauch 6
2.4 Zielgruppe / Qualifikation des Personals....7

2.4.1 Bedienung....7
2.4.2 Installation, Inbetriebnahme und Wartung 7

2.5 Sicherheitshinweise....8

3 Hinweise zum Umweltschutz 9
3.1 Umwelt....9

4 Aufbau und Funktion....10

4.1 Funktionen.... 10
4.2 Kombinationsmöglichkeiten....11

5 Technische Daten....12
6 Anschluss, Einbau / Montage 13

6.1 Anforderungen an den Installateur 13
6.2 Montage....14

6.3 Elektrischer Anschluss 17

6.3.1 Lautsprecher 17
6.3.2 Netzspannung....17

7 Inbetriebnahme 18

7.1 Bedienung Einrichtbetrieb / Erstinbetriebnahme (Setup) 18

7.1.1 Display 18
7.1.2 Tastenbelegung 18

7.2 Erstinbetriebnahme / Setup 19

7.2.1 Übersicht – Die Setupmenüs 19
7.2.2 Menü „Sprache“ 21

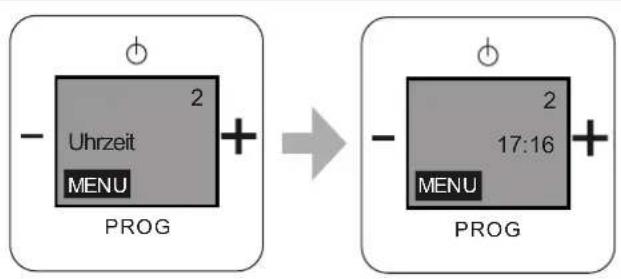

7.2.3 Menü „Uhrzeit“ 22

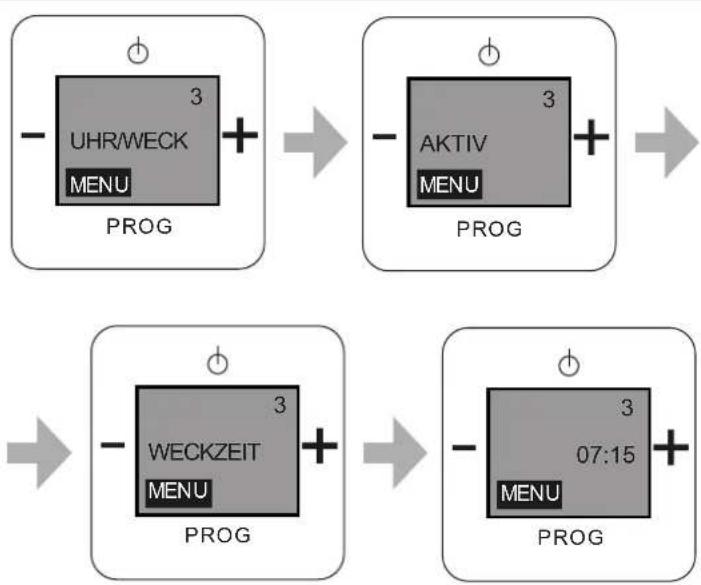

7.2.4 Menü „Wecker“ 23

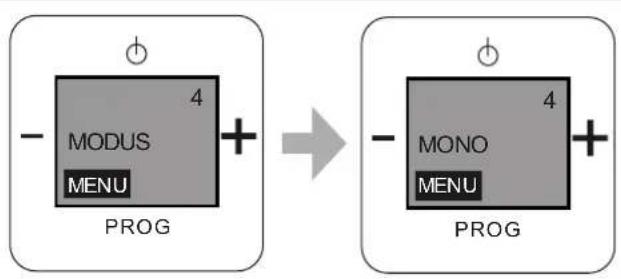

7.2.5 Menü „Audio Modus“ 25
7.2.6 Menü „Beleuchtung“ 26
7.2.7 Menü „Suchlauf“ 27

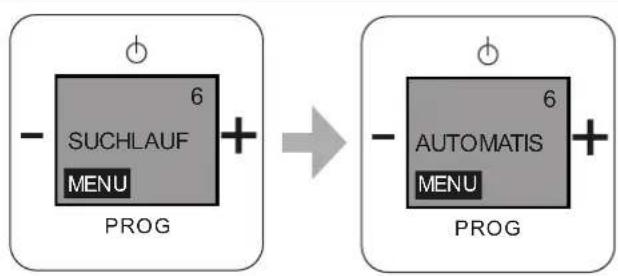

Automatischer Sendersuchlauf 27

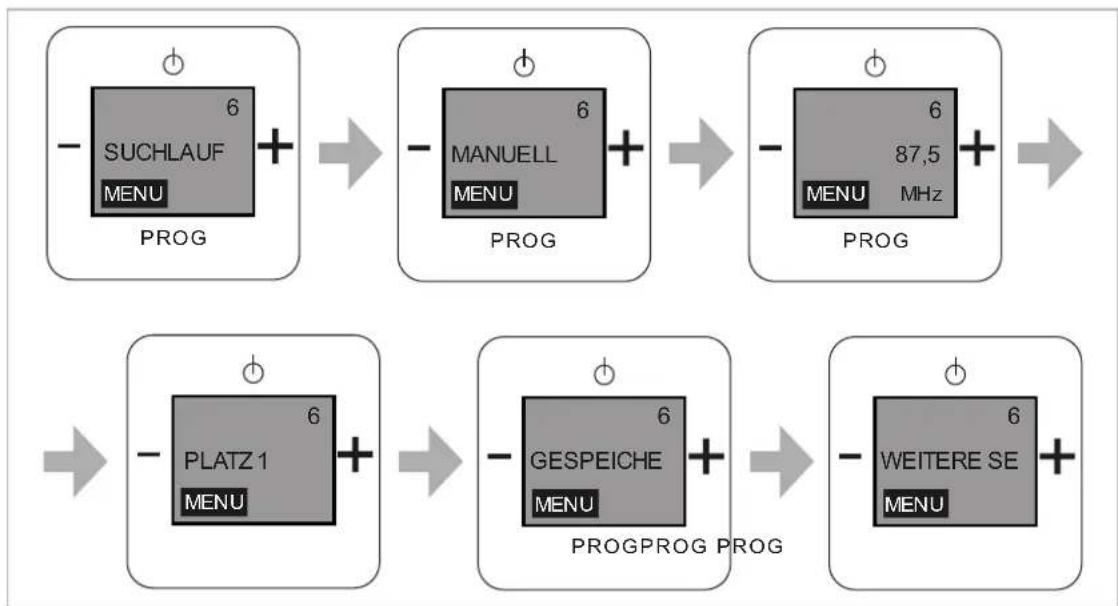

Sender manuell einstellen....28
7.2.8 Menü „Beenden“ 29

8 Bedienung....30

8.1 Betriebsarten 30
8.2 Bedienung Normalbetrieb....31

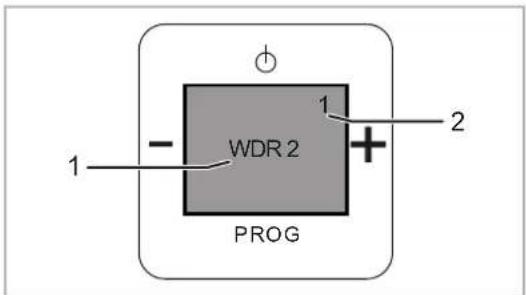

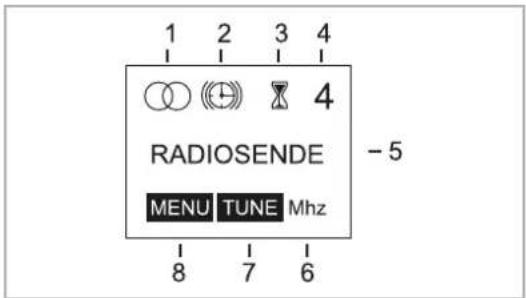

8.2.1 Display 31
8.2.2 Tastenbelegung 31
8.2.3 Lautstärke ändern 32

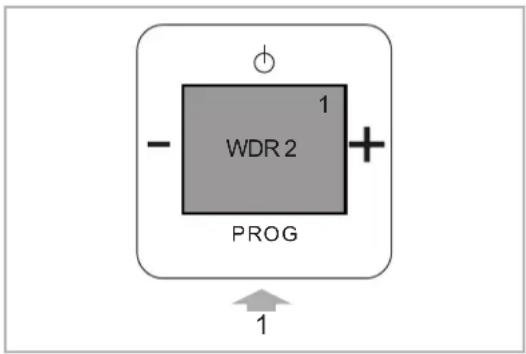

8.2.4 Sender wählen 32
8.2.5 Busch iDock / AUX (Mein Abspielgerät) 33
8.2.6 Schlaffunktion (Ausschaltzeit)....34
8.2.7 Wecker 35

8.3 Bedienung erweiterter Betrieb 36

8.3.1 Display 36

8.3.2 Tastenbelegung 36

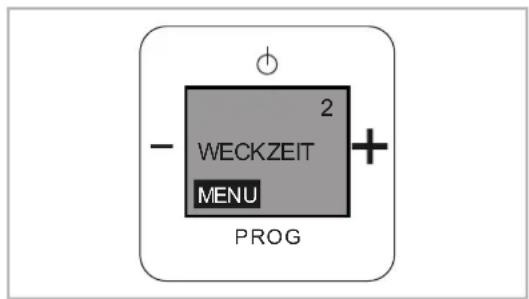

8.3.3 Menü „Weckzeit“ 37

8.3.4 Menü „Uhrzeit“ 38

8.3.5 Menü „Sender“ 39

Suchen und speichern 39

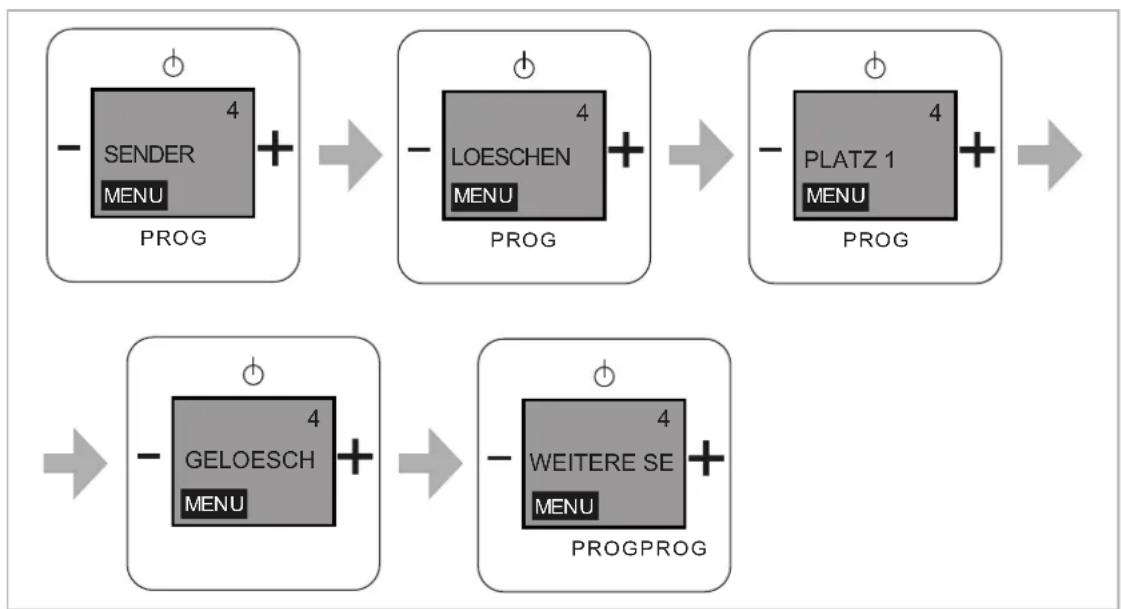

Löschen 40

8.3.6 Menü „Version“ 41

8.3.7 Menü „Beenden“ 41

8.3.8 RESET (Geräte-Einstellungen zurücksetzen) 42

9 Wartung 43

9.1 Reinigung 43

10 Index 44

1 Hinweise zur Anleitung

Lesen Sie dieses Handbuch aufmerksam durch und befolgen Sie die aufgeführten Hinweise. So vermeiden Sie Personen- und Sachschäden und gewährleisten einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts.

Bewahren Sie das Handbuch sorgfältig auf.

Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit.

Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung.

Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter:

www.BUSCH-JAEGER.de

2 Sicherheit

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden.

Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung.

2.1 Verwendete Hinweise und Symbole

Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:

Gefahr

Lebensgefahr / Schwere gesundheitliche Schäden

- Das jeweilige Warnsymbol in Verbindung mit dem Signalwort „Gefahr“ kennzeichnet eine unmittelbar drohende Gefahr, die zum Tod oder zu schweren (irreversiblen) Verletzungen führt.

Warnung

Schwere gesundheitliche Schäden

- Das jeweilige Warnsymbol in Verbindung mit dem Signalwort „Warnung“ kennzeichnet eine drohende Gefahr, die zum Tod oder zu schweren (irreversiblen) Verletzungen führen kann.

Vorsicht

Gesundheitliche Schäden

- Das jeweilige Warnsymbol in Verbindung mit dem Signalwort „Vorsicht“ kennzeichnet eine Gefahr, die zu leichten (reversiblen) Verletzungen führen kann.

Achtung

Sachschäden

- Dieses Symbol in Verbindung mit dem Signalwort „Achtung“ kennzeichnet eine Situation, die zu Schäden am Produkt selbst oder an Gegenständen in seiner Umgebung führen kann.

Hinweis

Dieses Symbol in Verbindung mit dem Signalwort „Hinweis“ kennzeichnet nützliche Tipps und Empfehlungen für den effizienten Umgang mit dem Produkt.

Dieses Symbol warnt vor elektrischer Spannung.

2.2 Bestimmungsgemäßer Gebrauch

Bei dem Gerät handelt es sich um ein Unterputzradio für die Unterputzmontage. Das Gerät ist Teil des Busch-AudioWorld® -Systems.

Das Gerät ist für Folgendes bestimmt:

• dem Betrieb gemäß den aufgeführten technischen Daten,
• die Installation in trockenen Innenräumen und geeigneten Unterputzdosen,
• die Nutzung mit den am Gerät vorhandenen Anschlussmöglichkeiten.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben dieses Handbuchs.

2.3 Bestimmungswidriger Gebrauch

Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen.

Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.

Das Gerät ist nicht für Folgendes bestimmt:

■ Eigenmächtige bauliche Veränderungen
- Reparaturen
- Einsatz im Außenbereich
- Einsatz in Nasszellen

2.4 Zielgruppe / Qualifikation des Personals

2.4.1 Bedienung

Für die Bedienung des Gerätes ist keine spezielle Qualifikation erforderlich.

2.4.2 Installation, Inbetriebnahme und Wartung

Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen.

Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.

Die Elektrofachkraft muss die in ihrem Land geltenden nationalen Vorschriften bezüglich Installation, Funktionsprüfung, Reparatur und Wartung von elektrischen Produkten beachten.

Die Elektrofachkraft muss die „Fünf Sicherheitsregeln“ (DIN VDE 0105, EN 50110) kennen und korrekt anwenden:

1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
4. Erden und Kurzschließen
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

2.5 Sicherheitshinweise

Gefahr – Elektrische Spannung!

Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 ... 240 V.

Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein.

• Arbeiten am 100 ... 240 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden.
• Schalten Sie vor der Montage oder Demontage die Netzspannung frei.
• Verwenden Sie das Gerät nie mit beschädigten Anschlusskabeln.
• Öffnen Sie keine fest verschraubten Abdeckungen am Gehäuse des Geräts.
• Verwenden Sie das Gerät nur, wenn es sich in technisch einwandfreiem Zustand befindet.
• Nehmen Sie keine Änderungen oder Reparaturen am Gerät, an seinen Bestandteilen und am Zubehör vor.
• Halten Sie das Gerät von Wasser und feuchten Umgebungen fern.

Achtung ! – Geräteschaden durch äußere Einflüsse !

Feuchtigkeit und eine Verschmutzung des Geräts können zur Zerstörung des Geräts führen.

- Schützen Sie das Gerät bei Transport, Lagerung und im Betrieb vor Feuchtigkeit, Schmutz und Beschädigungen.

3 Hinweise zum Umweltschutz

3.1 Umwelt

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung.

(EU-Richtlinie 2012/19/EU WEEE und 2011/65/EU RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Aufbau und Funktion

4.1 Funktionen

Das Gerät ist ein funktionelles Radio mit diversen Einstellungsmöglichkeiten und wird Unterputz in die Wand eingesetzt. Das Gerät bietet Ihnen z.B.:

• Verschiedene Kombinationsmöglichkeiten mit anderen Gräten.
• Z. B. die Kombination mit einem Busch-iDock als Anschlussmöglichkeit für ein anderes Abspielgerät.
• Einen Speicher für bis zu 8 Stationen (Lieblingssender).
  ■ Eine zentrale Uhr.
• Eine Weckfunktion.
• Eine Schlaffunktion.

4.2 Kombinationsmöglichkeiten

		8215 U
	8218 U X
	8222 EB	X(2x / 4x)
	8223 U	X(1x / 2x)
	8224 EB	X(2x / 4x)
	8252-xxx X

Tab.1: Kombinationsmöglichkeiten

5 Technische Daten

Bezeichnung Wert
Nennspannung: 230 V AC, ±10 %, 50 Hz
Temperaturbereich: 5 °C ... +40 °C
Lagertemperatur: -20 °C ... +70 °C
Schutzart: IP 20
Leistungsaufnahme im Ruhezustand: ≤ 0,5 W
Displaygröße: 3,8 cm (1,5")
Spannungsversorgungsklemmen: 1 x 2,5 mm2
Signalklemmen eindrähtig: 2 x 0,6 mm2 ... 1 x 1 mm2
Signalklemmen feindrähtig: 2 x 0,6 mm2 ... 1 x 0,75 mm2
Empfangsfrequenz: 87,50 MHz ... 108,00 MHz
Zulässige Lautsprecher-Impedanz: 4 ... 8 Ω
Frequenzbereich der Lautsprecher:	100 ... 10.000 Hz

Tab.2: Technische Daten

6 Anschluss, Einbau / Montage

Gefahr – Elektrische Spannung!

Lebensgefahr durch elektrische Spannung in Höhe von 100 ... 240 V bei Kurzschluss auf der Kleinspannungsleitung.

- Kleinspannungs- und 100 ... 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden!

Achtung ! – Zu schwaches Antennen-Signal !

Ist am geplanten Einbauort des Geräts das Antennen-Signal zu schwach, lassen sich später die Radiosender nur schlecht oder gar nicht einstellen.

• Überprüfen Sie vor dem Beginn der Arbeiten, ob am geplanten Einbauort ein ausreichend starkes Antennen-Signal vorhanden ist.
• Wählen sie im Zweifelsfall einen anderen Einbauort für das Gerät, oder schließen Sie ein externe Antenne an.

6.1 Anforderungen an den Installateur

Gefahr – Elektrische Spannung!

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

• Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
• Durch unsachgemäße Installation können schwere Sachschäden, z. B. Brand, entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):

1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
4. Erden und Kurzschließen

5. Benachbarte, unter elektrischer Spannung stehende Teile abdecken oder abschranken.

6. Verwenden Sie die geeignete persönliche Schutzausrüstung.

7. Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
8. Prüfen Sie die Art des Spannungsversorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

6.2 Montage

Achtung! – Geräteschaden durch die Verwendung harter Gegenstände!

Die Kunststoffteile des Geräts sind empfindlich.

• Ziehen sie den Aufsatz nur mit den Händen ab.
• Verwenden sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln.

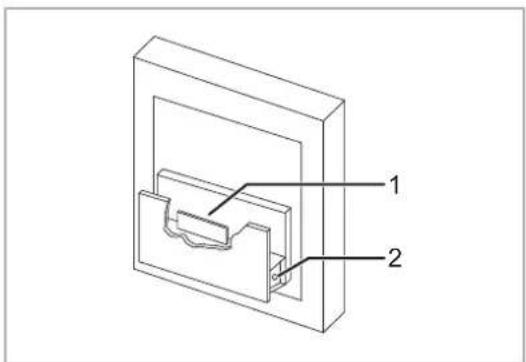

Hinweis

Elektronische Geräte mit integriertem Schaltnetzteil können im Einzelfall Empfangsstörungen verursachen, wenn diese in unmittelbarer Nähe zum Radio montiert werden.

Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten Aufputzgehäusen montiert werden.

Führen Sie zum Montieren des Gerätes die folgenden Schritte durch:

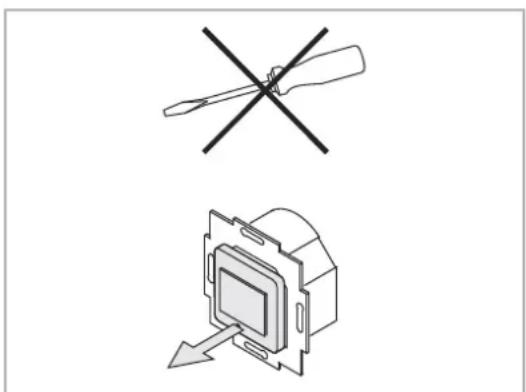

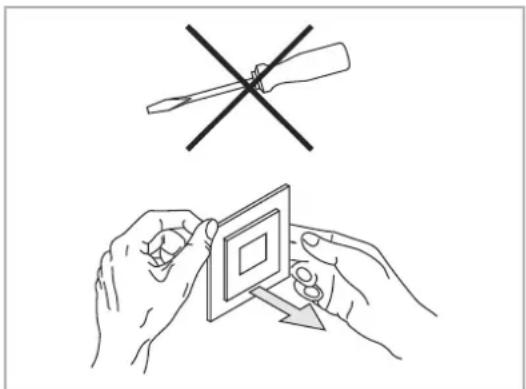

Abb. 1: Wandmontage: Aufsatz abziehen

1. Ziehen sie den Aufsatz ab.

– Ist das Gerät bereits montiert oder zusammengesetzt, ziehen Sie den Aufsatz mit Hilfe des Rahmens vom UP-Einsatz ab.

Abb. 2: Auslieferungszustand: Aufsatz abziehen

• Ist das Gerät im Auslieferungszustand, ziehen Sie den Aufsatz mit den Händen vom UP-Einsatz ab.
• Ziehen sie den Aufsatz nur mit den Händen ab!
• Verwenden sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. Dabei wird das Gerät beschädigt.
  – Beim Abziehen müssen Sie zunächst den Widerstand der Feder-Rastklemmen überwinden.

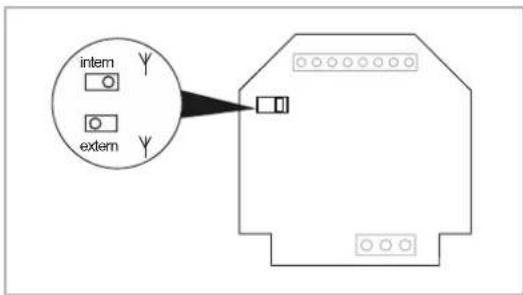

Zusätzlich zu der eingebauten Antenne kann eine externe Antenne am dafür vorgesehenen Anschluss angeschlossen werden.

intern extern

Abb. 3: Antennenanschluss wählen

1. Stellen Sie für die Auswahl der Antenne den Schalter auf der Rückseite des Gerätes auf „intern“ oder „extern“.

- Bei Leuchtmitteln oder elektronischen Transformatoren, die auf der gleichen Phase angeschlossen sind, kann es zu Empfangsstörungen kommen. Verwenden Sie in diesem Fall immer eine externe Antenne.

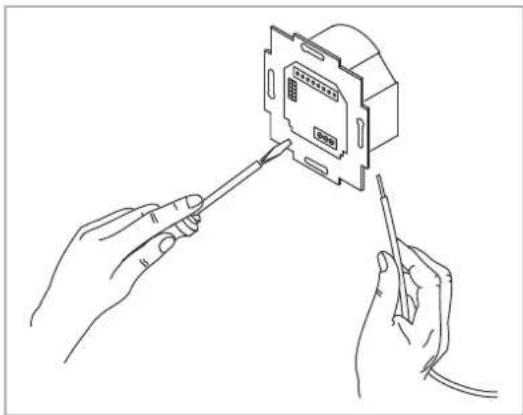

Abb. 4: Kabel anschließen

1. Schließen Sie die Kabel am UP-Einsatz an.

- Für die Anschlussbelegung, siehe Kapitel 6.3 „Elektrischer Anschluss“ auf Seite 17.

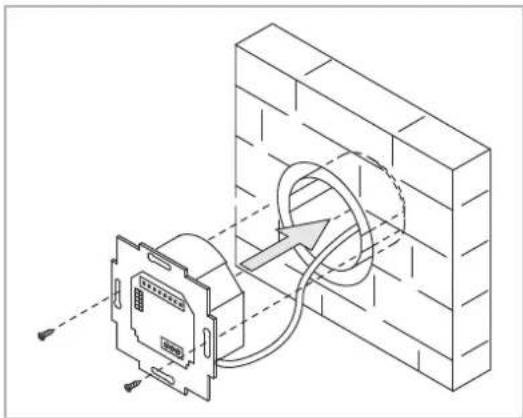

Abb. 5: UP-Einsatz montieren

1. Montieren Sie den UP-Einsatz.

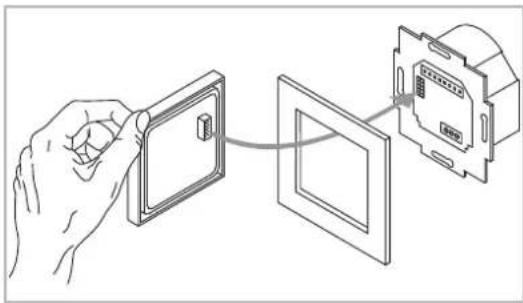

1. Stecken Sie den Aufsatz zusammen mit dem Rahmen auf den UP-Einsatz auf.

– Achten Sie darauf, dass der rückseitige Steckanschluss nicht verkantet.

- Sollte die Montage erschwert sein, prüfen sie, ob sich an den Einrastöffnungen des UP-Einsatzes ein Grat gebildet hat, und entfernen ihn.

Das Gerät ist montiert.

6.3 Elektrischer Anschluss

6.3.1 Lautsprecher

Für den MONO-Betrieb kann der Lautsprecher an die linken (L- / L+) oder rechten (R- / R+) Anschlussklemmen angeschlossen werden.

Für den STEREO-Betrieb können zwei Lautsprecher, jeweils einer an der linken (L- / L+) und einer an der rechten (R- / R+) Anschlussklemme, angeschlossen werden.

6.3.2 Netzspannung

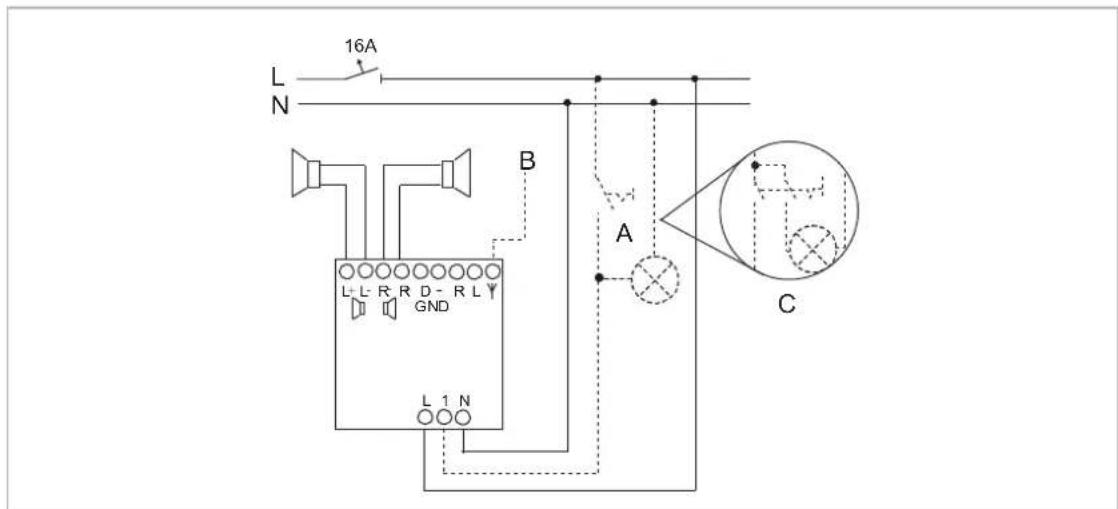

Abb. 7: Elektrischer Anschluss

[A] Optional, gleichzeitiges Einschalten mit Raumlicht.
[B] Optional, Anschluss einer externen Antenne (z.B. eine 70 cm Wurfantenne).
[C] Variante: Bei Anschluss von Leuchtstofflampen, Energiesparlampen oder LED-Lampen ist die Verwendung eines 2-poligen Schalters notwendig.

7 Inbetriebnahme

7.1 Bedienung Einrichtbetrieb / Erstinbetriebnahme (Setup)

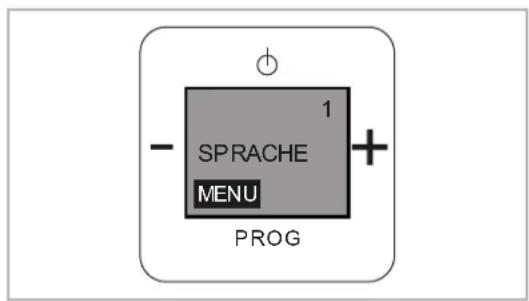

7.1.1 Display

SPRACHE MENU PROG 2 1 4 + 3

Abb. 8: Displayübersicht Inbetriebnahme

[1] Funktion
[2] Menü / Menüebene
[3] Menü-Nummer

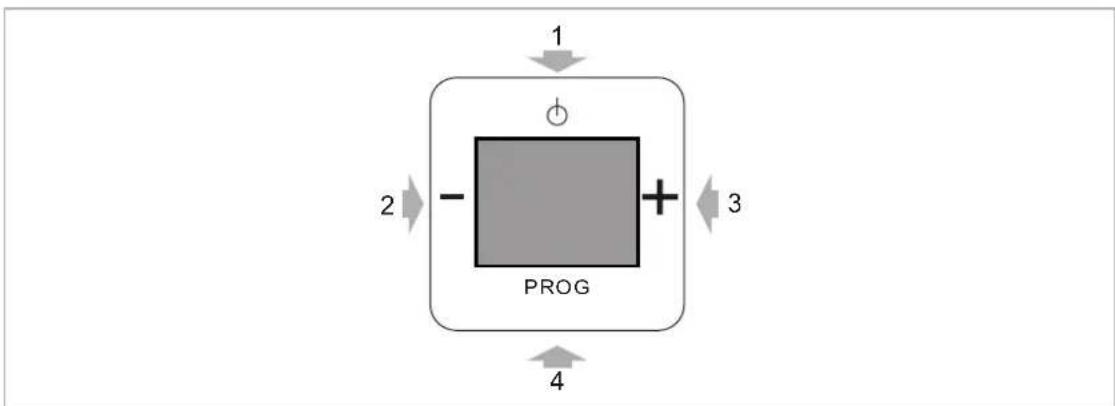

7.1.2 Tastenbelegung

Abb. 9: Tastenbelegung für die Erstinbetriebnahme / Einrichtbetrieb

[1] Eine Ebene nach oben
[2] Menüpunkt zurück
[3] Menüpunkt vor
[4] Menü aufrufen
Auswahl bestätigen

7.2 Erstinbetriebnahme / Setup

7.2.1 Übersicht – Die Setupmenüs

Das Setup wird automatisch bei der Erstinbetriebnahme oder bei dem Zurückstellen der Einstellungen (RESET) durchgeführt.

Wenn bestimmte Funktionen für Sie nicht relevant sind, drücken Sie die Taste „PLUS“ oder „MINUS“ und Sie wechseln zum nächsten Menüpunkt.

Führen Sie die Geräteeinstellungen in der folgenden Reihenfolge durch.

Beachten sie im Folgenden die angegebenen Verweise auf die jeweiligen Menüpunkte.

SPRACHE MENU PROG 1

Abb. 10: Setupmenü „Sprache“

Sprache (1 / 7), siehe Kapitel 7.2.2 „Menü „Sprache“ auf Seite 21

- Sprachliste

- 2 Uhrzeit MENU PROG

Abb. 11: Setupmenü „Uhrzeit“

Uhrzeit (2 / 7), siehe Kapitel 7.2.3 „Menü „Uhrzeit“ auf Seite 22

■ Uhrzeit eingeben

Abb. 12: Setupmenü „Weckfunktion“

Weckfunktion (3 / 7), siehe Kapitel 7.2.4 „Menü „Wecker“ auf Seite 23

- Weckfunktion aktivieren / deaktivieren.

- Wir empfehlen Ihnen, die Weckfunktion immer sofort zu aktivieren. Die Weckfunktion bleibt ansonsten inaktiv und lässt sich im Normalbetrieb nicht nutzen.

Ein nachträgliches Aktivieren ist nicht möglich. Sie müssten dazu ein erneutes Setup durchführen.

- MODUS MENU PROG 4

Abb. 13: Setupmenü „Modus“

Modus (4 / 7), siehe Kapitel 7.2.5 „Menü „Audio Modus“ auf Seite 25

- Modus Mono oder Stereo (Anschlussart) auswählen

5 BELEUCHT MENU PROG

Abb. 14: Setupmenü „Beleuchtung“

Beleuchtung (5 / 7), siehe Kapitel 7.2.6 „Menü „Beleuchtung“ auf Seite 26

■ Beleuchtung des Displays einstellen

6 SUCHLAUF MENU PROG

Abb. 15: Setupmenü „Sender“

Sender (6 / 7), siehe Kapitel 7.2.7 „Menü „Suchlauf“ auf Seite 27

- Sender einstellen

BEENDEN MENU PROG 7

Abb. 16: Setupmenü „Beenden“

Beenden (7 / 7), siehe Kapitel 7.2.8 „Menü „Beenden“ auf Seite 29

- Schließt die Einrichtung des Gerätes ab.

In den folgenden Kapiteln werden diese Menüebenen und Menüpunkte beschrieben.

7.2.2 Menü „Sprache“

Abb. 17: Menüpunkt „Sprache“

Das Gerät bietet Ihnen mehrere Sprachen zur Auswahl an.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Sprache auswählen

1. Wechseln Sie mit der Taste „PROG“ in die Sprachauswahl.
2. Wählen Sie mit der Taste „PLUS“ oder „MINUS“ eine Sprache aus.
3. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

7.2.3 Menü „Uhrzeit“

- Uhrzeit MENU PROG 2 + → - 2 MENU 17:16 PROG +

Abb. 18: Menüpunkt „Uhrzeit“

Über dieses Menü stellen Sie die Uhrzeit ein.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Uhrzeit einstellen

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Uhrzeit“.
2. Stellen Sie mit den Tasten „PLUS / MINUS“ die Stunden ein.
3. Bestätigen Sie die eingegebenen Stunden mit der Taste „PROG“.

- Das Gerät wechselt automatisch zu der Einstellung der Minuten.

1. Stellen Sie mit den Tasten „PLUS / MINUS“ die Minuten ein.
2. Bestätigen Sie die eingegebenen Minuten mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

Hinweis

Die Uhrzeit wird Ihnen auf dem ausgeschalteten Display nur angezeigt, wenn die Weckfunktion im Einrichtbetrieb aktiviert wird, siehe Kapitel 7.2.4 „Menü „Wecker“ auf Seite 23.

7.2.4 Menü „Wecker“

Abb. 19: Menüpunkt „Wecker“

Hinweis

Wir empfehlen Ihnen, die Weckfunktion immer sofort zu aktivieren. Die Weckfunktion bleibt ansonsten inaktiv und lässt sich im Normalbetrieb nicht nutzen. Ebenfalls wird die Uhrzeit auf dem ausgeschalteten Display nicht angezeigt.

Ein nachträgliches Aktivieren ist nicht möglich. Sie müssten dazu ein erneutes Setup durchführen.

Die Zeit, die sie bei diesem Schritt einstellen, kann beliebig sein.

Über dieses Menü aktivieren oder deaktivieren Sie die Weckfunktion. Wird sie aktiviert, lässt sich die Weckfunktion später im normalen Betrieb ein- und ausschalten, sowie Weckzeiten einstellen.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Weckfunktion

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Weckfunktion“.
2. Stellen Sie mit den Tasten „PLUS / MINUS“ die Weckfunktion auf „Deaktiv“ oder „Aktiv“.
3. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.

- Wenn Sie für die Weckfunktion „Deaktiv“ gewählt haben, wechselt das Gerät automatisch zum nächsten Menüpunkt.

Weckfunktion auf „Aktiv“ gesetzt:

1. Stellen Sie mit den Tasten „PLUS / MINUS“ die Stunden ein.
2. Bestätigen Sie die eingegebenen Stunden mit der Taste „PROG“.

- Das Gerät wechselt automatisch zu der Einstellung der Minuten.

1. Stellen Sie mit den Tasten „PLUS / MINUS“ die Minuten ein.
2. Bestätigen Sie die eingegebenen Minuten mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

7.2.5 Menü „Audio Modus“

Abb. 20: Menüpunkt „Modus“
Das Menü „Modus“ beschreibt die Ausgabequalität.
In diesem Menü wählen Sie zwischen Mono- und Stereobetrieb.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.
Wählen Sie aus folgenden Einstellmöglichkeiten:

Menü Funktion Beschreibung
Stereo Ausgabequalität bei zwei Lautsprechern.
Mono Ausgabequalität bei einem Lautsprecher

Tab.3: Stereo / Mono

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Modus“.
2. Stellen Sie mit den Tasten „PLUS / MINUS“ den Radiomodus auf „Mono“ oder „Stereo“.
3. Für den Stereobetrieb müssen zwei Lautsprecher angeschlossen sein.
4. Bestätigen Sie die Ihre Auswahl mit der Taste „PROG“.
5. Das Gerät wechselt automatisch zum nächsten Menüpunkt.

Hinweis

Der Modus „Stereo“ ist nur bei zwei angeschlossenen Lautsprechern möglich!

7.2.6 Menü „Beleuchtung“


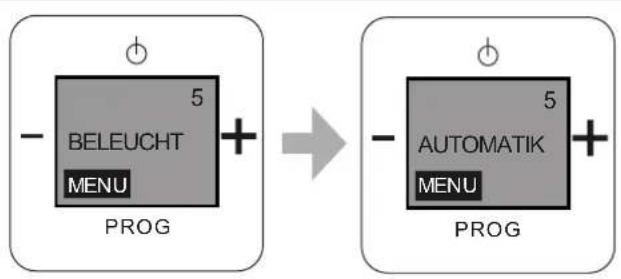

Abb. 21: Menüpunkt „Beleuchtung“
In diesem Menü stellen Sie die gewünschte Displaybeleuchtung ein.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.
Wählen Sie aus folgenden Einstellmöglichkeiten:

Menü Funktion Beschreibung
EIN Das Display ist dauerhaft beleuchtet.
Automatisch	Die Displaybeleuchtung schaltet sich nach 20 Sekunden ohne Bedienung ab.
AUS Das Display wird nicht beleuchtet.

Tab.4: Displaybeleuchtung

Displaybeleuchtung einstellen

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Beleuchtung“.
2. Wechseln Sie mit Tasten „PLUS / MINUS“ die Einstellmöglichkeit.
3. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.
4. Das Gerät wechselt automatisch zum nächsten Menüpunkt.

7.2.7 Menü „Suchlauf“

6 SUCHLAUF MENU PROG

Abb. 22: Menüpunkt „Suchlauf“

In diesem Menü stellen Sie die gewünschten Sender ein. Wir empfehlen Ihnen die Verwendung des automatischen Sendersuchlaufs.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Automatischer Sendersuchlauf

Abb. 23: Menüpunkt „Sender automatisch einstellen“

Wir empfehlen Ihnen die Verwendung des automatischen Sendersuchlaufs.

Führen Sie zum automatischen Einrichten der Sender die folgenden Schritte durch:

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Suchlauf“.

2. Wechseln Sie mit den Tasten „PLUS / MINUS“ die Einstellmöglichkeit.

3. Automatisch: Die 8 empfangsstärksten Sender werden automatisch gesucht und gespeichert.

4. Manuell: Die Sender werden manuell gesucht und gespeichert, siehe Kapitel „Sender manuell einstellen“ auf Seite 28.

5. Beenden: Die Einrichtung der Sender wird beendet.

6. Bestätigen Sie die Auswahl „Automatisch“ mit der Taste „PROG“.

- Das Gerät sucht einmal das gesamte Band durch und speichert die 8 empfangsstärksten Sender. Werden weniger als 8 Sender mit ausreichender Empfangsstärke gefunden, werden nur diese gespeichert.

- Dies ist der letzte Schritt der Inbetriebnahme. Das Gerät wechselt nach Abschluss des Speicherns automatisch in den Normalbetrieb.

Sender manuell einstellen

Abb. 24: Menüpunkt „Sender manuell einstellen“

Führen Sie zum manuellen Einrichten der Sender die folgenden Schritte durch:

Erster Sender:

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Suchlauf“.

2. Wechseln Sie mit den Tasten „PLUS / MINUS“ die Einstellmöglichkeit.

3. Automatisch: Die 8 empfangsstärksten Sender werden automatisch gesucht und gespeichert.

4. Manuell: Die Sender werden manuell gesucht und gespeichert.

5. Beenden: Die Einrichtung der Sender wird beendet.

6. Bestätigen Sie die Auswahl „Manuell“ mit der Taste „PROG“.

7. Suchen Sie Ihre passenden Senderfrequenzen mit den Tasten „PLUS / MINUS“.

- Tipp: Wenn Sie die Taste „PLUS“ oder „MINUS“ ca. 5 Sekunden gedrückt halten, wird der nächste empfangsstarke Sender angezeigt.

1. Bestätigen Sie Ihren selbst gesuchten Sender mit der Taste „PROG“.
2. Suchen Sie sich einen Speicherplatz (Platz 1 ... 8) mit den Tasten „PLUS / MINUS“
3. Bestätigen Sie den Senderplatz mit der Taste „PROG“.

- Nachdem Bestätigen des Senderplatzes wird auf dem Display der Text „Gespeichert“ angezeigt. Danach wechselt das Gerät automatisch in die Abfrage „Weitere Sender“.

Weitere Sender:

1. Bestätigen Sie die Abfrage mit der Taste „PROG“.
2. Bestätigen Sie die Abfrage „Ja“ mit der Taste „PROG“, wenn Sie noch weitere Sender einstellen möchten.
3. Suchen Sie Ihre passenden Senderfrequenzen mit den Tasten „PLUS / MINUS“.
4. Bestätigen Sie Ihren selbst gesuchten Sender mit der Taste „PROG“.
5. Suchen Sie sich einen Speicherplatz (Platz 1 ... 8) mit den Tasten „PLUS / MINUS“
6. Bestätigen Sie den Senderplatz mit der Taste „PROG“.

- Beantworten Sie die folgende Abfrage so lange mit „Ja“, bis Sie alle gewünschten Sender gefunden und einstellt haben, oder wenn Sie alle 8 Senderplätze belegt haben.

- Achtung: Es wird keine Meldung angezeigt, dass alle Senderplätze belegt sind. Somit könnte der Sendeplatz 8 unendlich überschrieben werden!

Eingabe Beenden:

1. Wechseln Sie in der Abfrage „Weitere Sender“ auf „Nein“.

- Drücken Sie hierzu die Taste „PLUS“

1. Bestätigen Sie die Abfrage „Nein“ mit der Taste „PROG“, wenn Sie alle Sender eingestellt haben.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

7.2.8 Menü „Beenden“

- 7 BEENDEN MENU PROG

Abb. 25: Menüpunkt „Beenden“

Mit dem Bestätigen der Abfrage „Beenden“ schließen Sie das Einrichten des Gerätes ab. Das Gerät ist betriebsbereit.

1. Bestätigen Sie die Abfrage „Beenden“ mit der Taste „PROG“.

- Das Gerät wechselt automatisch in den Normalbetrieb.

8 Bedienung

8.1 Betriebsarten

Das Gerät verfügt über drei Betriebsarten.

- 17:15 + PROG

Abb. 26: Standby

Standby

Das Gerät ist in Bereitschaft.

WDR 2 PROG 1

Abb. 27: Normalbetrieb

Normalbetrieb, siehe Kapitel 8.2

„Bedienung Normalbetrieb“ auf Seite 31

■ Z.B. Musik abspielen

WECKZEIT MENU PROG 2

Abb. 28: Einstellungen / Setup

Einstellungen, siehe Kapitel 8.3

„Bedienung erweiterter Betrieb“ auf Seite 36

■ Z.B. Weckzeit einstellen

8.2 Bedienung Normalbetrieb

8.2.1 Display

WDR 2 PROG 1 1 + - 2

Abb. 29: Displayübersicht Radio

[1] Aktueller Radiosender
[2] Station des gespeicherten Radiosenders

1 2 3 4 RADIOSENDE MENU TUNE Mhz -5 8 7 6

Abb. 30: Displayübersicht Symbole

[1] Stereoempfang
[2] Der Wecker ist eingeschaltet.
[3] Die Ausschaltzeit (Schlaffunktion) ist eingestellt.
[4] Senderkanal / Ebene der Menüauswahl
[5] RDS-Name / Frequenz / Menüpunkt
[6] MHZ (Anzeige bei Sendeern ohne RDS)
[7] TUNE (Anzeige während Sendersuche)
[8] MENU (wird beim Einstellen des Bedienmenüs und beim Setup angezeigt)

8.2.2 Tastenbelegung

Abb. 31: Tastenbelegung für Bedienung

[1] EIN/AUS

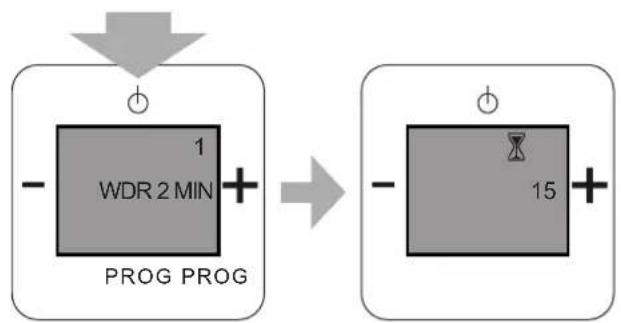

Schlaffunktion (Taste mindestens 3 Sekunden drücken)
[2] Lautstärke leiser
[3] Lautstärke lauter
[4] Wechsel Senderkanal

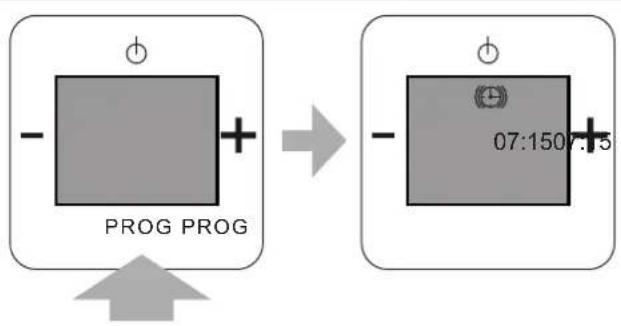

Weckfunktion (Taste mindestens 3 Sekunden drücken)

8.2.3 Lautstärke ändern

Führen Sie zum Ändern der Lautstärke folgenden Schritte durch:

1 - 02V PROG 2

Abb. 32: Lautstärke einstellen

1. Betätigen Sie während des normalen Betriebs die Tasten „MINUS“ [1] oder „PLUS“ [2].

– Das Gerät ändert die Lautstärke.

8.2.4 Sender wählen

Führen Sie zum Wechseln eines Senders die folgenden Schritte durch:

WDR 2 PROG 1 -

Abb. 33: Senderwechsel

1. Betätigen Sie die Taste „PROG“ [1].

– Das Gerät wechselt zum nächsten voreingestellten Sender.
- Es stehen 8 Plätze für voreingestellte Sender zur Verfügung.
- Bei dem Wechsel zum nächsten Sender wird zunächst die Frequenz des Senders angezeigt. Einige Sekunden später wird dann der Sender angezeigt.

Der Sender ist gewechselt.

8.2.5 Busch iDock / AUX (Mein Abspielgerät)

Mit dem Busch-iDock spielen Sie Musik von Ihrem iPhone, iPod oder einem anderen Abspielgerät über das Gerät und den Lautsprechern ab.

Das Anschließen eines anderen Abspielgerätes erfolgt über die seitliche Klinkenbuchse des Busch-iDock.

Hinweis

Zur Benutzung dieser Funktion muss die Busch-iDock-Station angeschlossen und verfügbar sein.

Weitere Informationen zum Busch-iDock finden Sie unter http://www.busch-jaeger-media.de/busch-jaeger_D/Standard/index.jsp

1. Stellen Sie sicher, dass eine Busch-iDock-Station verfügbar ist!
2. Schließen Sie ein iPhone, ein iPod oder ein anderes Abspielgerät an.

- Wählen Sie dazu die passende Anschlussmöglichkeit:

Abb. 35: Busch-iDock-Station

[1] Anschluss für Apple-Geräte (nur für iPod, iPhone)
[2] Klinkenbuchse (für andere Abspielgeräte)

- Sobald das Abspielgerät erkannt wird, zeigt das Gerät im Display „iPod“ oder „AUX“ an.

1. Wählen Sie Ihre gewünschte Musik von Ihrem iPod, iPhone oder einem anderen Abspielgerät aus.
2. Wählen Sie dann „Abspielen“.

- Sie hören Ihre ausgewählte Musik.

8.2.6 Schlaffunktion (Ausschaltzeit)

Abb. 36: Schlaffunktion

Durch das Einschalten der Schlaffunktion wird das Gerät nach einer vorgegeben Zeit automatisch ausgeschaltet.

Diese Funktion lässt sich nur bei eingeschaltetem Radio aufrufen.

Schlaffunktion einschalten

1. Drücken Sie die Taste „EIN“ mindestens 3 Sekunden lang.
2. Stellen Sie mit den Tasten „PLUS / MINUS“ die Minuten ein.

- Die Einstellung erfolgt in „5 Minuten“ Schritten.

1. Bestätigen Sie die eingegebenen Minuten mit der Taste „PROG“
2. Nach dem Bestätigen wird das Symbol „Sanduhr“ auf dem Display angezeigt.

Schlaffunktion ausschalten

1 Stellen Sie mit den Tasten „PLUS / MINUS“ die Minuten zurück auf „00“.
2. Bestätigen Sie die eingegebenen Minuten mit der Taste „PROG“

- Nach dem Bestätigen erlischt das Symbol „Sanduhr“ auf dem Display.

8.2.7 Wecker

Abb. 37: Menüpunkt „Wecker ein-/ausschalten“

Über dieses Menü schalten Sie die Weckfunktion ein oder aus.

Diese Funktion lässt sich nur im Standby-Betrieb bei ausgeschaltetem Radio aufrufen. Bei eingeschaltetem Radio würden Sie in die Geräteeinstellungen wechseln.

Weckfunktion einschalten

1. Drücken Sie die Taste „PROG“ mindestens 3 Sekunden lang.

2. Das Symbol „Wecker“ wird auf dem Display angezeigt.
   – Die Weckfunktion ist eingeschaltet.

Weckfunktion ausschalten

1. Drücken Sie die Taste „PROG“ mindestens 3 Sekunden lang.

2. Das Symbol „Wecker“ wird von dem Display entfernt.
   – Die Weckfunktion ist ausgeschaltet.

Hinweis

Dieses Menü ist nach dem Abschluss der Geräteeinrichtung nur verfügbar, wenn die Weckfunktion in den Grundeinstellungen auf „Aktiv“ gesetzt ist, siehe Kapitel 7.2.4 „Menü „Wecker“ auf Seite 23, und wenn die Weckzeit eingestellt ist, siehe Kapitel 8.3.3 „Menü „Weckzeit“ auf Seite 37.

8.3 Bedienung erweiterter Betrieb

Der Wechsel in den erweiterten Betrieb ist nur möglich, wenn das Radio eingeschaltet ist. Im Standby-Betrieb würden sie den Wecker aktivieren.

Führen Sie Wechsel in den erweiterten Betrieb die folgenden Schritte durch:

1. Schalten Sie das Radio ein.
2. Drücken Sie die Taste „PROG“ für mindestens drei Sekunden.
   – Das Gerät wechselt in den erweiterten Betrieb.

8.3.1 Display

SPRACHE MENU PROG 1 2 3 4

Abb. 38: Displayübersicht Inbetriebnahme

[1] Funktion
[2] Menü / Menüebene
[3] Menü-Nummer

8.3.2 Tastenbelegung

Abb. 39: Tastenbelegung für die Erstinbetriebnahme / Einrichtbetrieb

[1] Eine Ebene nach oben
[2] Menüpunkt zurück
[3] Menüpunkt vor
[4] Menü aufrufen
Auswahl bestätigen

8.3.3 Menü „Weckzeit“

Abb. 40: Menüpunkt „Weckzeit einstellen“

Über dieses Menü stellen Sie die Weckzeit ein.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Weckzeit

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Weckzeit“.
2. Stellen Sie mit den Tasten „PLUS / MINUS“ die Stunden ein.
3. Bestätigen Sie die eingegebenen Stunden mit der Taste „PROG“.

- Das Gerät wechselt automatisch zu der Einstellung der Minuten.

1. Stellen Sie mit den Tasten „PLUS / MINUS“ die Minuten ein.
2. Bestätigen Sie die eingegebenen Minuten mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

Hinweis

Dieses Menü ist nach dem Abschluss der Geräteeinrichtung nur verfügbar, wenn die Weckfunktion in den Grundeinstellungen auf „Aktiv“ gesetzt ist, siehe Kapitel 7.2.4 „Menü „Wecker““ auf Seite 23.

8.3.4 Menü „Uhrzeit“

- 3 Uhrzeit MENU PROG → - 3 17:16 MENU PROG

Abb. 41: Menüpunkt „Uhrzeit einstellen“

Über dieses Menü stellen Sie die Uhrzeit ein.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Uhrzeit

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Uhrzeit“.
2. Stellen Sie mit den Tasten „PLUS / MINUS“ die Stunden ein.
3. Bestätigen Sie die eingegebenen Stunden mit der Taste „PROG“.

- Das Gerät wechselt automatisch zu der Einstellung der Minuten.

1. Stellen Sie mit den Tasten „PLUS / MINUS“ die Minuten ein.
2. Bestätigen Sie die eingegebenen Minuten mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

Hinweis

Die Uhrzeit wird Ihnen nach dem Abschluss der Geräteeinrichtung auf dem ausgeschalteten Display nur angezeigt, wenn die Weckfunktion in den Grundeinstellungen auf „Aktiv“ gesetzt ist, siehe Kapitel 7.2.4 „Menü „Wecker“ auf Seite 23.

8.3.5 Menü „Sender“

Suchen und speichern

Abb. 42: Menüpunkt „Sender speichern“

Führen Sie zum Suchen und Speichern eines Senders die folgenden Schritte durch:

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Sender“.
2. Wählen Sie mit der Taste „PLUS“ oder „MINUS“ die Auswahl „Speichern“ aus.
3. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.
4. Suchen Sie Ihre passenden Senderfrequenzen mit den Tasten „PLUS / MINUS“.

- Tipp: Wenn Sie die Taste „PLUS“ oder „MINUS“ ca. 5 Sekunden gedrückt halten, wird der nächste empfangsstarke Sender angezeigt.

1. Bestätigen Sie Ihren selbst gesuchten Sender mit der Taste „PROG“.
2. Suchen Sie sich einen Speicherplatz (Platz 1 ... 8) mit den Tasten „PLUS / MINUS“
3. Bestätigen Sie den Senderplatz mit der Taste „PROG“.

- Nachdem Bestätigen des Senderplatzes wird auf dem Display der Text „Gespeichert“ angezeigt. Danach wechselt das Gerät automatisch in die Abfrage „Weitere Sender“.

Weitere Sender:

1. Bestätigen Sie die Abfrage mit der Taste „PROG“.
2. Bestätigen Sie die Abfrage „Ja“ mit der Taste „PROG“, wenn Sie noch weitere Sender einstellen möchten.
3. Suchen Sie Ihre passenden Senderfrequenzen mit den Tasten „PLUS / MINUS“.
4. Bestätigen Sie Ihren selbst gesuchten Sender mit der Taste „PROG“.
5. Suchen Sie sich einen Speicherplatz (Platz 1 ... 8) mit den Tasten „PLUS / MINUS“
6. Bestätigen Sie den Senderplatz mit der Taste „PROG“.

- Beantworten Sie die folgende Abfrage so lange mit „Ja“, bis Sie alle gewünschten Sender gefunden und einstellt haben, oder wenn Sie alle 8 Senderplätze belegt haben.

- Achtung: Es wird keine Meldung angezeigt, dass alle Senderplätze belegt sind. Somit könnte der Sendeplatz 8 unendlich überschrieben werden!

Eingabe Beenden:

1. Wechseln Sie in der Abfrage „Weitere Sender“ auf „Nein“.

- Drücken Sie hierzu die Taste „PLUS“

1. Bestätigen Sie die Abfrage „Nein“ mit der Taste „PROG“, wenn Sie alle Sender eingestellt haben.

– Das Gerät wechselt zurück zum Auswahlmenü.

1. Wenn Sie den Menüpunkt „Sender“ verlassen möchten, wechseln Sie zu der Auswahl „Verlassen“ und bestätigen sie mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

Löschen

Abb. 43: Menüpunkt „Sender löschen“

Führen Sie zum Löschen eines Senders die folgenden Schritte durch:

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Sender“.
2. Wählen Sie mit der Taste „PLUS“ oder „MINUS“ die Auswahl „Löschen“ aus.
3. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.
4. Wählen Sie mit der Taste „PLUS“ oder „MINUS“ den zu löschenden Senderplatz aus.
5. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.

- Der ausgewählte Sendeplatz wurde gelöscht und kann nach Bedarf neu belegt werden, siehe Kapitel „Suchen und speichern“ auf Seite 39.

- Das Gerät wechselt zurück zum Auswahlmenü.

1. Wenn Sie den Menüpunkt „Sender“ verlassen möchten, wechseln Sie zu der Auswahl „Verlassen“ und bestätigen sie mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

8.3.6 Menü „Version“

- VERSION MENU PROG 5

Abb. 44: Menüpunkt „Version“

Über dieses Menü wird Ihnen die Geräteversion angezeigt.

Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt.

Geräteversion

1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Version“.

– Die Geräteversion wird angezeigt.

1. Bestätigen Sie die Anzeige mit der Taste „PROG“.

- Das Gerät wechselt automatisch zum nächsten Menüpunkt.

8.3.7 Menü „Beenden“

BEENDEN MENU PROG 6

Abb. 45: Menüpunkt „Beenden“

Mit dem Bestätigen der Abfrage „Beenden“ schließen Sie die Änderungseinstellungen des Gerätes ab.

1. Bestätigen Sie die Abfrage „Beenden“ mit der Taste „PROG“.

- Das Gerät wechselt automatisch in den Normalbetrieb.

8.3.8 RESET (Geräte-Einstellungen zurücksetzen)

Wenn Sie alle vorgenommen Einstellungen löschen und neu eingeben möchten, müssen Sie das Gerät komplett auf den Auslieferungszustand zurücksetzen.

PROG

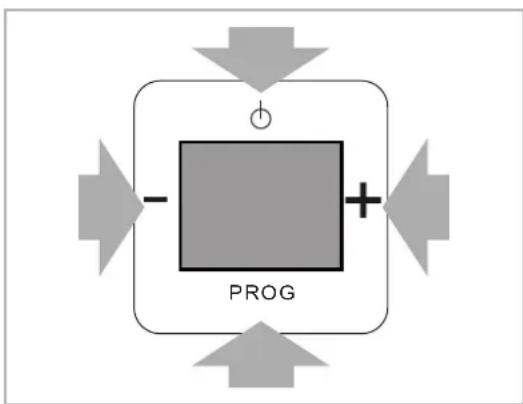

Abb. 46: Gerät zurücksetzen

1. Drücken Sie gleichzeitig alle vier Tasten am Gerät für ca. 5 Sekunden.

- Das Gerät wechselt in die Funktion „Reset“.

1. Wechseln Sie mit den Tasten „PLUS / MINUS“ zu der Auswahl „Ja“.

2. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“.

- Das Gerät wechselt in die Funktion „Setup“.

– Alle Einstellungen Ihres Gerätes sind jetzt zurückgesetzt.

1. Stellen Sie das Gerät neu ein, siehe Kapitel 8.3 „Bedienung erweiterter Betrieb“ auf Seite 36.

9 Wartung

9.1 Reinigung

Achtung ! – Geräteschaden !

• Durch Aufsprühen von Reinigungsmittel können diese durch Spalten in das Gerät eindringen.
• Sprühen Sie keine Reinigungsmittel direkt auf das Gerät.
• Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche des Geräts beschädigt wird.
• Verwenden Sie keine ätzenden Mittel, scheuernden Mittel oder Lösungsmittel.

Reinigen Sie verschmutzte Geräte mit einem weichen trockenen Tuch.

– Reicht dies nicht aus, feuchten Sie das Tuch mit Seifenlösung leicht an.

10 Index

A

Anforderungen an den Installateur 13

Anschluss, Einbau / Montage 13

Aufbau und Funktion 10

Ausschaltzeit 36

Automatischer Sendersuchlauf 29

AUX 35

B

Bedienung 7,32

Bedienung erweiterter Betrieb 32, 38, 45

Bedienung Normalbetrieb 32, 33

Bestimmungsgemäßer Gebrauch 6

Bestimmungswidriger Gebrauch 6

Betriebsarten 32

Busch iDock 35

D

Display 19,33,38

E

Einrichtbetrieb....19

Elektrischer Anschluss 16, 18

Elektrofachkraft....7

Erstinbetriebnahme 19,20

F

Funktionen....10

G

Geräte-Einstellungen zurücksetzen 45

Geräteversion anzeigen 44

H

Haftung 5

Hinweise zum Umweltschutz 9

Hinweise zur Anleitung 4

|

Inbetriebnahme....19

K

Kombinationsmöglichkeiten....11

L

Lautsprecher....18

Lautstärke ändern 34

M

Mein Abspielgerät 35

Menü „Audio Modus“ 22, 27

Menü „Beenden“ 22, 31, 44

Menü „Beleuchtung“ 22, 28

Menü „Sender“ 41

Menü „Sprache“ 20, 23

Menü „Suchlauf“ 22, 29

Menü „Uhrzeit“ 20, 24, 40

Menü „Version“ 44

Menü „Wecker“ 20, 24, 25, 37, 39, 40

Menü „Weckzeit“ 37, 39

Montage....14

N

Netzspannung....18

Q

Qualifikation des Personals ....7

R

Reinigung 46

RESET 45

s

Schlaffunktion ....36

Sender einstellen 22, 29, 41

Sender löschen 42

Sender manuell einstellen 29, 30

Sender speichern 41, 42

Sender suchen 41, 42

Sender wählen 34

Setup....19,20

Setupmenüs....20

Sicherheit....5

Sicherheitshinweise 8

T

Tastenbelegung 19, 33, 38

Technische Daten 12

U

Uhrzeit einstellen 20, 24, 40

Umwelt 9

V

Verwendete Hinweise und Symbole ....5

W

Wartung 46

Wecker....37

Weckzeit einstellen ....37, 39

Z

Zielgruppe ....7

Ein Unternehmen der ABB-Gruppe Hinweis

Busch-Jaeger Elektro GmbH

Postfach

58505 Lüdenscheid

Freisenbergstraße 2

58513 Lüdenscheid

www.BUSCH-JAEGER.de

[e-mail]

Zentraler Vertriebsservice:

Tel.: [phone]

Fax: [phone]

Technische Änderungen sowie Inhaltsänderungen dieses

Dokuments behalten wir uns

jederzeit ohne Vorankündigung vor.

Bei Bestellungen gelten die

vereinbarten detaillierten Angaben.

ABB übernimmt keinerlei

Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument.

Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und

Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder

Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten.

Copyright© 2017 Busch-Jaeger

Elektro GmbH

Alle Rechte vorbehalten
