ACMT 5533/WH - Herd WHIRLPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Einbauherd
Marke	Whirlpool
Modell	ACMT 5533/WH
Farbe	Weiß
Energiequelle	Elektrisch
Maße (HxBxT)	85 x 50 x 60 cm
Gewicht	42 kg
Spannung	220-240 V
Frequenz	50/60 Hz
Anschlusswert	6,5 kW
Kochfeld	4 Zonen, Elektro-Keramik
Backofentyp	Multifunktions-Heißluftherd
Backofenkapazität	65 Liter
Reinigungsverfahren	AquaClean®
Sicherheitseinrichtungen	Kindersicherung, Restwärmeanzeige
Lieferumfang	Backblech, Grillrost
Wartung	Glasfront abnehmbar, Backofentür aushängbar
Ersatzteile	Verfügbar (Glühlampe, Dichtung, etc.)
Reparatur-Index	7,5/10
Energieeffizienzklasse	A
Geräuschemission	48 dB(A)

Häufig gestellte Fragen - ACMT 5533/WH WHIRLPOOL

Wie stelle ich die Uhrzeit am Whirlpool ACMT 5533/WH ein?

Drücken Sie die Uhr-Taste auf dem Bedienfeld. Stellen Sie die Stunden und Minuten mit den Pfeiltasten ein und bestätigen Sie mit der OK-Taste.

Welche Backofenprogramme hat das Gerät?

Der Backofen verfügt über Ober-/Unterhitze, Heißluft, Grill und Umluftgrill. Wählen Sie das gewünschte Programm über den Drehschalter.

Wie reinige ich den Backofen mit AquaClean?

Gießen Sie 200 ml Wasser in die Fettpfanne, stellen Sie den Ofen auf AquaClean ein und lassen Sie ihn 30 Minuten bei 100 °C laufen. Danach wischen Sie die gelösten Verschmutzungen ab.

Warum heizt der Ofen nicht?

Überprüfen Sie, ob Kindersicherung aktiviert ist (Symbol leuchtet). Schalten Sie sie aus, indem Sie die beiden Pfeiltasten gleichzeitig drücken. Prüfen Sie auch die Sicherung im Hausverteiler.

Kann ich die Ofenlampe selbst wechseln?

Ja, schalten Sie das Gerät stromlos. Entfernen Sie die Glasabdeckung mit einem Schraubendreher und tauschen Sie die Halogenlampe (25 W, G9) aus. Achten Sie auf die richtige Wattzahl.

Wie deaktiviere ich die Kindersicherung?

Halten Sie die Taste mit dem Schlüsselsymbol für 3 Sekunden gedrückt. Ein Signalton bestätigt die Deaktivierung.

Welche Brateneinstellungen empfehlen sich?

Für saftiges Fleisch wählen Sie Heißluft bei 150-170 °C oder Ober-/Unterhitze bei 170-180 °C. Benutzen Sie das mitgelieferte Bratenthermometer für die Kerntemperatur.

Warum läuft die Uhr nach?

Möglicherweise ist ein Netzausfall aufgetreten. Stellen Sie die Uhr neu ein. Falls das Problem anhält, kontaktieren Sie den Kundendienst.

Wie tausche ich die Backofendichtung aus?

Ziehen Sie die alte Dichtung aus der Nut. Setzen Sie die neue Dichtung ein, beginnend an der Unterseite, und drücken Sie sie gleichmäßig in die Nut. Ersatzdichtungen sind über den Whirlpool-Ersatzteilservice erhältlich.

Was bedeuten die Fehlermeldungen im Display?

Ein F gefolgt von einer Zahl (z. B. F02) zeigt einen Sensorfehler an. Schalten Sie das Gerät aus und wieder ein. Bleibt der Fehler, rufen Sie den Technischen Kundendienst an.

BEDIENUNGSANLEITUNG ACMT 5533/WH WHIRLPOOL

Bedienungsanleitungen

HERD UND OFEN

Inhalt

Bedienungsanleitungen, 2

WICHTIGE SICHERHEITSHINWEISE, 13

Beschreibung des Geräts-Übersicht, 17

Beschreibung des Geräts-Schalttafel, 17

Aufstellung, 39

Inbetriebsetzung und Gebrauch 41

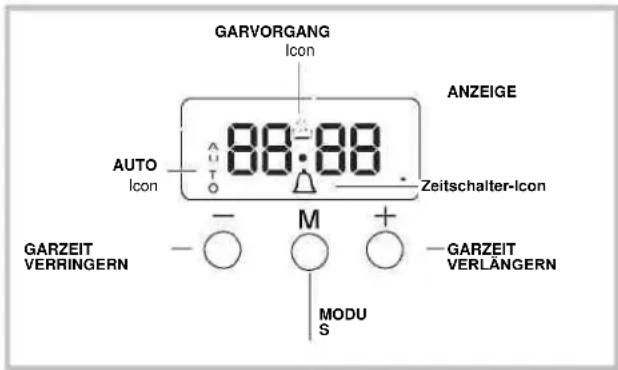

Bedienung der Uhr/Minutenzeitschalter 45

Verwendung der Glas-Keramik Kochflächen, 46

Pflege und Wartung, 47

INSTRUKCJE BEZPIECZEŃSTWA

NALEŻY JE KONIECZNIE PRZECZYTAĆ I STOSOWAĆ SIĘ DO NICH

WICHTIGE SICHERHEITSHINWEISE

BITTE UNBEDINGT LESEN UND BEACHTEN

Lesen Sie sich vor der Verwendung des Geräts die Gesundheit- und Sicherheitshinweise sowie Bedienungs- und Pflegeanleitung durch.

Bitte bewahren Sie diese Bedienungsanleitung für den zukünftigen Gebrauch auf.

Diese Bedienungsanleitung kann zudem auf der folgenden Website abgerufen werden: www.whirlpool.eu

IHRE SICHERHEIT UND DIE ANDERER PERSONEN IST ÄUSSERST WICHTIG

Das Handbuch und das Gerät selber verfügen wichtige Sicherheitswarnungen, die Sie lesen und jederzeit beachten müssen.

Das ist das Symbol für Sicherheitswarnungen.

Dieses Symbol warnt Sie vor potenziellen Gefahren, die das Risiko von Verletzungen bis einschließlich Todesfolge für Sie oder Dritte in sich bergen.

Alle Sicherheitsmeldungen stehen hinter den Sicherheitswarnungen bzw. dem Wort „GEFAHR“ oder „WARNUNG“.

Diese Wörter bedeuten:

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin,

die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

WARNUNG

Weist auf eine unmittelbar gefährliche Situation hin, die,

wenn sie nicht vermieden wird, zu schweren Verletzungen führen kann.

Alle Sicherheitswarnungen sind mit der Angabe spezifischer Details zu vorhandenen potentiellen Risiken verbunden und weisen darauf hin, wie das durch unangemessene Benutzung des Geräts bedingte Risiko von Verletzungen, Schaden und Stromschlag reduziert werden kann. Achten Sie insbesondere auf die folgenden Anweisungen.

Die Nichtbeachtung dieser Anweisungen kann zu ernsthaften Gefahren führen. Der Hersteller lehnt die Haftung für Verletzungen ab, die bei Menschen oder Tieren auftreten bzw. Sachschäden, die verursacht werden können, wenn diese Hinweise und Vorsichtsmaßnahmen nicht eingehalten werden.

• Säuglinge bzw. Kleinkinder (0-3 Jahre) und jüngere Kinder (3-8 Jahre) sind von dem Gerät fernzuhalten, sofern sie nicht durchgehend beaufsichtigt werden.
• Kinder ab 8 Jahren und darüber sowie Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen dürfen das Gerät nutzen, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Anwenderwartung sollte nicht von Kindern ohne Aufsicht durchgeführt werden.
• Dieses Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt. Eine Nutzung für andere als den vorgesehenen Zweck ist nicht zulässig (beispielsweise zur Heizung von Räumen).
• Das Gerät und dessen zugängliche Teile werden während des Betriebs heiß, sodass jüngere Kinder davon ferngehalten werden sollten.
• Vermeiden Sie den direkten Kontakt des Geräts mit Stoffen oder anderen entflammbaren Materialien, solange all dessen Komponenten nicht vollständig abgekühlt sind.
• Während und unmittelbar nach der Benutzung dürfen die Heizelemente sowie die Innenseiten des Geräts nicht berührt werden, da andernfalls akute Verbrennungsgefahr besteht.
• Überhitzte Öle und Fette können sich rasch entzünden. Seien Sie bei der Zubereitung von Speisen mit Fetten, Ölen oder Spirituosen (z. B. Rum, Cognac, Wein) besonders vorsichtig.
• Lassen Sie das eingeschaltete Gerät niemals unbeaufsichtigt.
  WARNUNG: Erhitzen bzw. kochen Sie keine geschlossenen Konservengefäße im Gerät. Der sich andernfalls in den Gefäßen aufbauende Druck könnte sonst diese zum Explodieren bringen.
• Wenn alkoholische Getränke zum Kochen der Speisen verwendet werden, sollten Sie stets daran denken, dass Alkohol bei Hitze verdampft. Als ein Ergebnis dessen besteht das Risiko, dass sich die Dämpfe entzünden können, wenn sie in Kontakt mit dem elektrischen Heizelement kommen.
• Verwenden Sie Topfhandschuhe bei der Handhabung von Pfannen und Zubehör und achten Sie darauf, die Heizelemente nicht zu berühren.
• Wenn dass Gerät für die Nutzung eines Thermometers geeignet ist, verwenden Sie ausschließlich für diesen Herd empfohlene Modelle.

BRANDGEFAHR: Legen Sie keine Gegenstände auf die Garflächen, da sich diese entzünden könnten.

WARNUNG: Wenn die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um die Gefahr eines eventuellen Stromschlags zu vermeiden (nur bei Geräten mit Glasoberflächen).

BESTIMMUNGSGEMÄSSE VERWENDUNG DES GERÄTS

DE

• Dieses Gerät ist nur für den Einsatz im Haushalt bestimmt. Die gewerbliche Nutzung des Geräts ist untersagt. Der Hersteller übernimmt keinerlei Haftung für alle aus unsachgemäßer Nutzung bzw. falscher Einstellung der Steuerung entstehenden Schäden.

• Dieses Gerät ist ausschließlich zur Verwendung in einem Haushalt und vergleichbaren Einrichtungen gedacht, darunter:

• Teeküchen für Mitarbeiter in Läden, Büros und vergleichbaren Einrichtungen;

• In landwirtschaftlicher Familienbetrieben;
• Durch Kunden in Hotels, Motels und anderen wohnähnlichen Bereichen;
• In Gästehäusern oder Pensionen.
• Verwenden Sie das Gerät niemals im Freien.

VORSICHT: Das Gerät darf mit keinem externen Zeitschalter oder durch separate Fernbedienungen gesteuerten Zuführungssystem betrieben werden.

- Lagern und benutzen Sie keine explosiven oder entflammbaren Substanzen wie Sprühdosen oder Benzin im Gerät oder in der Nähe des Geräts: es könnte ein Brand entstehen, wenn das Gerät unbeabsichtigt eingeschaltet wird.

AUFSTELLUNG

• Aufstellung und Reparaturen dürfen nur durch qualifizierte Installateure und unter Einhaltung der Anweisungen des Herstellers sowie der vor Ort geltenden Vorschriften erfolgen. Führen Sie keine Reparaturen am Gerät durch und tauschen Sie niemals eigenmächtig Teile aus, sofern dies in dieser Bedienungsanleitung nicht ausdrücklich vorgegeben wurde.
• Kinder dürfen in keiner Weise an der Geräteaufstellung beteiligt werden. Halten Sie Kinder während der Aufstellungsarbeiten von dem Gerät fern. Halten Sie während und nach der Aufstellung des Geräts alle Verpackungsmaterialien (Kunststofftüten, Polystyrolelemente usw.) von Kindern fern.

- Verwenden Sie Schutzhandschuhe, wenn Sie das Gerät auspacken und aufstellen.

- Nach dem Auspacken des Geräts vergewissern Sie sich, dass es beim Transport nicht beschädigt worden ist. Im Falle von Problemen wenden Sie sich bitte an den Händler oder den Kundendienst in Ihrer Nähe.

- Stellen Sie nach dem Auspacken des Geräts sicher, dass die Gerätetür sich ordnungsgemäß schließen lässt. Im Falle von Problemen wenden Sie sich bitte an den Händler oder den Kundendienst in Ihrer Nähe. Um Beschädigungen vorzubeugen, entfernen Sie den Herd erst zum Zeitpunkt der Montage aus seinem Polystyrolschaumsockel.

- Das Gerät muss von zwei oder mehreren Personen transportiert und installiert werden.

• Vor der Durchführung sämtlicher Aufstellungsarbeiten muss das Gerät vom elektrischen Netz getrennt werden.
• Stellen Sie während der Installation sicher, dass das Gerät nicht das Stromkabel beschädigt.
• Schalten Sie das Gerät erst ein, wenn die Aufstellungsarbeiten abgeschlossen worden sind.
• Alle Küchenmöbel bzw. Geräte, die in unmittelbarer Nähe zum Gerät aufgestellt sind, müssen hitzebeständig sein (mindestens 90°C).

- Nach der Aufstellung darf das Unterteil des Geräts nicht mehr zugänglich sein.

- Zum ordnungsgemäßen Betrieb des Geräts darf der Minimalabstand zwischen Arbeitsplatte und oberer Herdkante nicht verdeckt werden.

- Das Gerät darf nicht hinter einer Verkleidungstür montiert werden, um Überhitzung zu vermeiden.

- Das Gerät darf nicht auf einem Sockel aufgestellt werden.

ELEKTRISCHE WARNHINWEISE

• Achten Sie darauf, dass die auf dem Typenschild angegebenen Spannungswerte denen in Ihrem Haushalt vorhandenen entsprechen.
• Das Typenschild befindet sich an der Stirnseite des Herds (sichtbar bei geöffneter Ofentür).
• Damit die Installation den geltenden Sicherheitsvorschriften genügt, ist ein allpoliger Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm erforderlich.
• Die Vorschriften verlangen, dass das Gerät geerdet ist.
• Wenden Sie sich an einen qualifizierten Elektroinstallateur, wenn bei Geräteausführungen mit konfektioniertem Stecker, dieser nicht an die Wandsteckdose angeschlossen werden kann.
• Die Verwendung von Verlängerungskabeln, Mehrfachsteckdosen oder Adaptern ist nicht zulässig. Der Anschluss des Geräts an eine per Zeitschaltuhr gesteuerte Steckdose ist nicht zulässig.
• Das Stromkabel muss lang genug sein, um die Entfernung von der Anschlussbuchse bis zur Anschlussstelle an die Stromleitung überbrücken zu können.

• Ziehen Sie niemals am Stromkabel.

• Ein beschädigtes Stromkabel ist unverzüglich auszutauschen. Das Stromkabel darf nur durch qualifizierte Installateure und unter Einhaltung der Anweisungen des Herstellers sowie der geltenden Vorschriften erfolgen. Kontaktieren Sie den zuständigen Kundendienst.

• Das Gerät darf niemals mit beschädigtem Stromkabel oder Netzstecker verwendet werden. Gleiches gilt, falls das Gerät beschädigt oder umgestoßen bzw. fallen gelassen wurde. Tauchen Sie die Netzkabel oder Netzstecker niemals in Wasser. Halten Sie das Netzkabel von heißen Oberflächen fern.
• Nach der Aufstellung dürfen die elektrischen Komponenten für Benutzer nicht mehr zugänglich sein.
• Berühren Sie das Gerät nicht mit nassen Körperteilen, und bedienen Sie es nicht, wenn Sie barfuß sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

VORSICHT: Der Kochvorgang muss überwacht werden. Alle kurzen Koch- und Garvorgänge sind durchgehend zu beaufsichtigen.

WARNUNG: Unbeaufsichtigtes Kochen mit Fett oder Öl auf der Kochfläche kann gefährlich sein und einen Brand verursachen.

Versuchen Sie nie Feuer mit Wasser zu löschen. Schalten Sie stattdessen das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer Feuerdecke.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf der Kochfeldoberfläche abgelegt werden, da sie heiß werden können.
• Benutzen Sie die Herdplatte nicht als Arbeits- oder Stellfläche.

Vor dem Öffnen sollten alle Verschüttungen sorgfältig vom Glasdeckel entfernt werden.

Lassen Sie die Herdplattenoberfläche abkühlen, bevor Sie den Deckel schließen.

REINIGUNG UND WARTUNG

• Vor der Reinigung bzw. Wartung muss das Gerät vom elektrischen Netz getrennt werden.
• Bei Reinigungs- und Wartungsvorgängen bitte Schutzhandschuhe verwenden.
• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe ersetzen, um die Möglichkeit eines Stromschlags zu vermeiden.
• Die Reinigung mit einem Dampfreiniger ist nicht zulässig.
• Verwenden Sie keine harten scheuernden Reiniger oder scharfe Metallschaber, um das Glas der Ofentür zu reinigen, da dies die Oberfläche verkratzt und zum Zerspringen des Glases führt.
• Vor der Durchführung von Reinigungs- und Wartungsarbeiten stellen Sie sicher, dass das Gerät abgekühlt ist.
• Verwenden Sie keine scheuernden oder ätzenden Produkte, Chlorreiniger bzw. Topfscheuerlappen.

SCHUTZ DER UMWELT

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

- Das Verpackungsmaterial ist zu 100 % recyclebar und mit dem Recycling-Symbol markiert. Die verschiedenen Teile der Verpackung müssen daher verantwortungsvoll und in Übereinstimmung mit den örtlichen gesetzlichen Vorschriften zur Abfallentsorgung entsorgt werden.

AUSSERBETRIEBNAHME VON HAUSHALTSGERÄTEN

• Bei der Außerbetriebnahme des Geräts ist dieses durch Abschneiden des Stromkabels sowie den Abbau der Tür und der Einsätze (sofern vorhanden) unbrauchbar zu machen, so dass Kinder, sollten sie hinein klettern, nicht darin eingesperrt sind.
• Dieses Gerät wurde unter Verwendung recyclingfähiger bzw. wiederverwertbarer Materialien hergestellt. Die Entsorgung muss gemäß den behördlichen Vorschriften erfolgen.
• Weitere Informationen zur Entsorgung, Erfassung und Wiederverwertung von Elektrohaushaltsgeräten erhalten Sie bei den zuständigen Behörden, den Recyclingunternehmen bzw. in dem Geschäft, in dem Sie das Gerät gekauft haben.
• Dieses Gerät verfügt über eine Kennzeichnung gemäß der EU-Direktive 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE).
• Durch die Gewährleistung einer ordnungsgemäßen Entsorgung dieses Produkts helfen Sie, potenzielle Umwelt- und Gesundheitsschäden zu verhindern, die sonst durch eine unsachgemäße Entsorgung dieses Geräts verursacht werden könnten.

- Das Symbol — auf dem Produkt bzw. den dazugehörigen Unterlagen gibt an, dass es nicht in den normalen Hausmüll entsorgt werden darf, sondern in den für die Wiederverwertung von Elektro- und Elektronik-Altgeräten zuständigen Sammelstellen abgegeben werden muss.

ENERGIESPARTIPPS

• Heizen Sie den Backofen nur vor, wenn das in der Garzeitentabelle oder Ihrem Rezept vorgeschrieben ist.
• Verwenden Sie dunkel beschichtete bzw. emailierte Backformen und Bleche, da diese die Wärme besser absorbieren.
• Schalten Sie den Backofen 10/15 Minuten vor dem Ende der vorgesehenen Backzeit aus. Der Garvorgang läuft auch bei ausgeschaltetem Backofen noch für eine längere Zeit weiter.

KONFORMITÄTSERKLÄRUNG

Das Gerät erfüllt die Vorschriften für umweltgerechte Produktgestaltung der Europäischen Verordnungen Nr. 65/2014 und Nr. 66/2014 in

Übereinstimmung mit der Europäischen Norm EN 60350-1.

TECHNISCHE DATEN
Herdabmessungen (HxBxT)	34,0 x 41 cm 4,24
Volumen	60 Liter
Abmessungen des Backofenfachs	Breite 42 cm Tiefe 44 cm Höhe 28h
Spannung und Frequenz	Siehe Typenschild
Keramikkochfläche
Hinten links	1800 W
Hinten rechts	1200 W
Vorne links	1200 W
Vorne rechts	1800 W
Max.	6000W
Stromverbrauch der Keramikkochfläche
ENERGIELABEL UND UMWELTGERECHTE PRODUKTGEST ALTUNG	Energieverbrauch für den Heizmodus bei natürlicher Konvektion: Konvektion-Modus
	Angegebener Energieverbrauch für den Heizmodus bei erzwungener Konvektion: [IMAGE]

KUNDENSERVICE

Bevor Sie den Kundenservice kontaktieren

1. Prüfen Sie, ob Sie das Problem selbstständig beheben können (siehe „Anleitung zur Fehlersuche“).
2. Schalten Sie das Gerät aus und dann wieder ein, um zu sehen, ob das Problem weiterbesteht.
   Wenn der Fehler auch nach dieser Prüfung weiterhin besteht, wenden Sie sich an den nächstgelegenen Kundendienst.

Beschreiben Sie die Störungsart;

• den genauen Herdtyp und das Modell;
• die Kundendienstnummer (After Sales Service Number, diese befindet sich auf dem Typenschild hinter dem Wort „Service“), die beim Öffnen der Backofentür sichtbar wird. Die Kundendienstnummer findet sich zudem im Garantieheft;
• Ihre vollständige Adresse;
• Ihre Telefonnummer.
  Wenden Sie sich für Reparaturen an den zuständigen Kundendienst, dessen Kontaktdaten im Garantieheft angegeben sind.
  Sollten Reparaturen durch Fachinstallateure ausführt werden, die nicht zum durch den Hersteller autorisierten Kundendienst gehören, fordern Sie eine genaue Aufstellung der durchgeführten Arbeiten und achten Sie darauf, dass nur Originalersatzteile eingebaut werden.
  Die Nichtbefolgung dieser Anweisungen kann die Sicherheit und die Qualität des Geräts beeinträchtigen.

SERVICE

00 0000 00000

PL

Beschreibung des Gerätes Geräteansicht

1. Glaskeramik-Kochfeld
   2.Bedienfeld
   3.Einschub BACKOFENROST
   4.Einschub FETTPFANNE
   5.Höhenverstellbarer Stellfuß
   6 .GLEITFÜHRUNGEN für die Einschübe
   7 .position 5
   8 .position 4
   9 .position 3
2. position 2
   11.position 1

Gerätebeschreibung Bedienfeld

1. Elektronische Kochprogrammierung
2. THERMOSTATSCHALTER
3. AUSWAHLDREHSCHALTER
4. Leuchtanzeige für den THERMOSTAT
5. Kontrollknöpfe für die ELEKTRISCHE HEIZPLATTE

PL

Aufstellung und Nivellierung

! Es ist möglich, das Gerät entlang von Schränken zu installieren, deren Höhe jene des Kochfeldes nicht überragt.
! Vergewissern Sie sich, dass die Mauer, die mit der Rückseite des Geräts in Kontakt ist, aus nicht entflammbarem, hitzebeständigem Material besteht (T 90 °C).

So installieren Sie das Gerät korrekt:

• Stellen Sie es in der Küche, im Esszimmer oder in einem Wohnraum auf (nicht im Badezimmer).
• Wenn die Oberseite des Kochfeldes die Schränke überragt, muss das Gerät in einem Abstand von

werden.

mindestens 200 mm installiert werden.

unterhalb eines Wandschranks installiert wird, muss zwischen dem Schrank und der Oberseite des Kochfeldes ein Mindestabstand von 420 mm eingehalten

Dieser Abstand sollte auf 700 mm erhöht werden, wenn die Wandschränke entflammbar sind (siehe Abbildung).

• Bringen Sie hinter dem Herd oder weniger als 200 mm von dessen Seiten entfernt keine Blenden an.
• Ein etwaiger Dunstabzug muss gemäß den Anweisungen in der entsprechenden Gebrauchsanleitung installiert werden.

Nivellierung

Wenn das Gerät nivelliert werden muss, schrauben Sie die Justierfüße an jenen Stellen an, die in jeder Ecke des Herdsockels vorhanden sind (siehe Abbildung).

Die Füße* passen in die Spalten auf der Unterseite des Herdsockels.

* Funktion nur bei einigen Modellen verfügbar.

Das Gerät darf zum Schutz gegen

Überhitzung nicht hinter einer Dekortür eingebaut werden.

Elektrische Anschlüsse

Anschluss des Stromkabels

Das Kabel sollte für die Art des elektrischen Anschlusses geeignet sein und folgendem

Anschlussdiagramm entsprechen:

400 3N \~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N \~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V \~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3X4 CEI-UNEL 35746

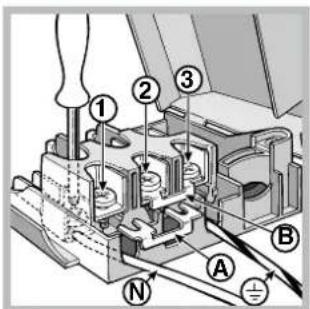

So installieren Sie das Stromkabel richtig:

1. Lockern Sie die Schraube V am Klemmbrett und ziehen Sie an der Abdeckung, um sie zu öffnen (siehe Abbildung).

2. Bringen Sie die Anschlusshalter A (siehe Abbildung) gemäß dem oben angegebenen Anschlussdiagramm an. Das Klemmbrett ist für einen einphasigen 230 V-Anschluss konzipiert: Die Klemmen 1, 2 und 3 sind miteinander verbunden; die Steckbrücke 4-5 befindet sich im

unteren Bereich des Klemmbretts.

1. Bringen Sie die Drähte N und 12 wie im Diagramm angegeben an (siehe Abbildung) und fahren Sie mit dem Anschluss fort, indem Sie die Klemmschrauben so weit wie möglich festziehen.
2. Bringen Sie die restlichen Drähte auf den Klemmen 1-2-3 an und ziehen Sie die Schrauben fest.
3. Befestigen Sie das Stromkabel, indem Sie die Klemmschraube festziehen.
4. Schließen Sie die Abdeckung des Klemmbretts, indem Sie die Schrauben V festziehen.

Anschluss des Stromkabels an das Stromnetz

Installieren Sie einen standardisierten Stecker, der der auf dem Typenschild des Geräts angegebenen Last entspricht (siehe Tabelle der technischen Daten). Das Gerät muss über einen omnipolaren Schutzschalter direkt an das Stromnetz angeschlossen werden, wobei zwischen dem Gerät und dem Stromnetz eine Kontaktöffnung von mindestens 3 mm installiert werden muss. Der Schutzschalter muss für die angegebene Ladung geeignet sein und den Bestimmungen von NFC 15-100 entsprechen (die Erdungsleitung darf nicht durch den Schutzschalter unterbrochen werden). Das Stromkabel muss so ausgerichtet werden, dass es nicht mit Temperaturen von über 50 °C in Kontakt gerät.

Vor dem Anschluss des Geräts muss sichergestellt werden, dass

• das Gerät geerdet ist und der Stecker den gesetzlichen Bestimmungen entspricht.
• die Steckdose der auf dem Typenschild angegebenen Höchstleistung des Geräts Stand halten kann.
• die Spannung im auf dem Typenschild angegebenen Bereich liegt.
• die Steckdose mit dem Stecker des Geräts kompatibel ist. Wenn die Steckdose nicht mit dem Stecker kompatibel ist, bitten Sie einen autorisierten Techniker, diesen auszutauschen. Verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen.

! Sobald das Gerät installiert ist, müssen das Stromkabel und die Steckdose einfach zugänglich sein.

! Das Kabel darf nicht verbogen oder eingedrückt werden.

! Das Kabel muss regelmäßig geprüft werden und darf nur von autorisierten Technikern ausgetauscht werden.

! Der Hersteller übernimmt keine Haftung, wenn diese Sicherheitsmaßnahmen nicht eingehalten werden.

Sicherheitskette

! Um ein Kippen des Geräts zu verhindern, beispielsweise durch ein Kind, das auf die geöffnete Ofentür klettert, MUSS die Sicherheitskette installiert werden! Der Herd ist

mit einer Sicherheitskette ausgestattet, die mit einer Schraube (nicht mitgeliefert) an der hinter dem Herd liegenden Wand in der gleichen Höhe der Befesti-

gung der Kette am Herd befestigt werden muss. Wählen Sie die für die Wand hinter dem Gerät passende Schraube und Schraubenverankerung aus. Wird eine Schraube mit einem Schraubenkopf kleiner als 9 mm verwendet, muss eine Unterlegscheibe eingesetzt werden. Betonwände erfordern Schrauben mit einem Mindestdurchmesser von 8 mm und einer Länge von 60 mm. Befestigen Sie die Kette an der Rückwand des Herd und an der Wand, wie in der Abbildung gezeigt. Nach der Installation sollte die Kette gespannt und parallel zum Fußboden sein.

Inbetriebnahme und Benutzung

Gebrauch des Ofens

! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine halbe Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Lüften Sie den Raum gut durch, bevor Sie den Ofen ausschalten und öffnen. Es kann ein leicht unangenehmer Geruch entstehen. Es handelt sich hier um die Schutzmittel, die während der Herstellung verwendet wurden und nun mit der Hitze verbrennen.

! Bevor Sie das Gerät verwenden, entfernen Sie alle Plastikfolien an den Seiten des Geräts.

! Stellen Sie keine Gegenstände direkt auf den Ofenboden, da die Emaillierung sonst beschädigt werden kann.

1. Wählen Sie die gewünschte Garart mit dem FUNKTIONSWÄHLER.
2. Wählen Sie die für die gewählte Garart empfohlene oder die gewünschte Temperatur mit dem TEMPERATURREGLER.
   Eine Liste mit einer detaillierten Beschreibung der Gararten und empfohlenen Temperaturen ist in der entsprechenden Tabelle zu finden (siehe Praktische Garhinweise).

Während des Garvorgangs kann man jederzeit

• die Garart mit dem FUNKTIONSWÄHLER ändern.
- die Temperatur mit dem TEMPERATURREGLER ändern.
- den Garvorgang anhalten. Drehen Sie hierzu den FUNKTIONSWÄHLER auf die Position „0“.

! Vor Gebrauch müssen unbedingt die seitlich am Gerät angebrachten Kunststofffilme abgenommen werden.

! Stellen Sie das Gargut immer auf die mitgelieferten Roste.

ACHTUNG! Der Ofen ist mit einem Arretirungssystem der Roste ausgestattet. Damit lassen diese sich ausziehen, ohne aus dem Ofen hervorzustehen.

Um die Roste komplett auszuziehen, braucht man

sie nur, wie auf der Zeichnung zu sehen, vorne zu greifen und zu ziehen (2).

* Funktion nur bei einigen Modellen verfügbar.

Kontrollleuchte THERMOSTAT

Wenn diese eingeschaltet ist, heizt der Ofen. Sobald im Ofen die eingestellte Temperatur erreicht wird, erlöscht die Leuchte. Jetzt schaltet sich die Kontrollleuchte im Wechsel ein und aus und zeigt damit an, dass das Thermostat in Funktion ist und die eingestellte Temperatur konstant hält.

Backofenlicht

Sobald der FUNKTIONSWÄHLER auf eine andere als die Position „0“ gestellt wird, schaltet sich das Backofenlicht ein. Es bleibt eingeschaltet, solange der Backofen in Betrieb ist. Wird der Schalter auf die

Position gestellt, schaltet sich das Licht ein, ohne dass der Backofen jedoch in Betrieb genommen wird.

Praktische Kochtipps

! Bei der Verwendung des GRILL Modus sollten Sie die Tropfpfanne auf Position 1 einschieben, um die Öl oder Fett aufzufangen.

GRILL

• Schieben Sie das Blech in Position 3 oder 4. Legen Sie die Speise in die Mitte des Rosts.
• Wir empfehlen, die Höchsttemperatur einzustellen. Das obere Heizelement wird durch einen Thermostat gesteuert und ist daher nicht ständig in Betrieb.

PIZZA

- Verwenden Sie eine dünne Pizzapfanne aus Aluminium. Stellen Sie sie auf das vorhandene Rost.

Wenn Sie einen knusprigen Rand haben möchten, sollten Sie die Tropfpfanne nicht verwenden, da sie die Krustenbildung auch bei verlängerter Kochzeit verhindert.

- Wenn die Pizza viel Belag hat, dann empfehlen wir, in der Hälfte des Backvorgangs Mozarella darüber zu streuen.

Kochmodi

! Für alle Kochmodi kann eine Temperatur zwischen 60°C und Max, mit Ausnahme bei den folgenden Modi, ausgewählt werden:

• GRILL (empfohlen: Nur mit MAX Hitze einstellen)
• GRATIN (empfohlen: nicht über 200°C) .

Funktion	Funktion	Funktion
	TRADITIONELLERBACKOFEN	Die Ober- und Unterhitze wird eingeschaltet. Wenn Sie diese traditionelle Back- oder Bratmethode verwenden, sollten Sie nur ein Rost verwenden. Wenn mehr als ein Rost verwendet wird, dass wird die Hitze ungleichmäßig verteilt.
[CBAH]	BACKEN	Das hintere Heizelement und der Ventilator schaltet sich an und garantieren so, dass die Hitze im Ofen fein und gleichmäßig verteilt wird. Dieser Modus ist ideal für das Backen und Kochen von Temperatur empfindlichen Speisen (wie Kuchen, die aufgehen müssen) und für die Zubereitung von Plätzchen auf drei Blechen.
	MULTIKOCHER	Es schalten sich alle Heizelemente (oben, unten und rund) ein und der Ventilator beginnt zu laufen. Da sich die Hitze ständig durch den Ofen verteilt, die Luft kocht und bräunt Speisen gleichmäßig. Hier können maximal zwei Roste zur selben Zeit verwendet werden.
	PIZZA	Die runden Heizelement und die Elemente am Boden des Ofens werden eingeschaltet und der Ventilator aktiviert. Diese Kombination heizt den Ofen schnell auf und produziert eine beachtliche Menge an Hitze, besonders vom unteren Heizelement. Wenn Sie mehr als einen Rost zur gleichen Zeit verwenden, verändern Sie die Position des Geschirrs während des Kochens.
	OBERHITZE	Das mittlere Teil des oberen Heizelements schaltet sich ein. Die hohe und unmittelbar Hitze des Grills wird für Speisen empfohlen, die eine hohe Oberflächentemperatur benötigen (Kalbs- und Rindersteak, Filetsteak und Entrecôte). Dieser Kochmodus verwendet eine eingeschränkte Menge an Energie und ist ideal für das Grillen von kleinen Portionen. Stellen Sie die Speisen in die Mitte des Rosts, denn wenn Sie sie in die Ecken platziert werden.
	GRATIN	Das obere Heizelement und der Drehspieß (wo vorhanden) werden aktiviert und der Ventilator startet. Diese Kombination von Einrichtungen erhöht die Wirksamkeit der eindirektionalen Wärmestrahlung der Heizelement durch die erzwungenen Luftzirkulation durch den ganzen Ofen. Dies verhindert, dass Speisen an der Oberfläche nicht verbrennen und ermöglicht der Hitze, tief in die Speisen
	AUFTAUEN	Der oben im Ofen befindliche Ventilator veranlasst, dass die Luft beim Raumtemperatur um das Gefriergut zirkuliert. Diese Funktion wird zum Auftauen aller Arten an Lebensmitteln empfohlen, insbesondere jedoch für empfindliche Speisen, die nicht erhitzt werden dürfen, wie beispielsweise: Kuchen mit Eiscremeanteilen, Creme oder Puddingdesserts, Fruchtkuchen. Mit Verwendung von Umluft wird die Auftauzeit ungefähr halbiert. Bei Fleisch, Fisch und Brot ist es möglich, den Vorgang durch die Beschleunigung der „Mulit-Kochmodus“ und eine eingestellte Temperatur zwischen
	BODEN	Das untere Heizelement schaltet sich ein. Diese Position eignet sich besonders für die Zubereitung von Gerichten (auf dem Backblechen), die bereits oberflächlich erhitzt wurden aber noch durchgegart werden müssen, sowie für Süßspeisen mit einer oberen Schicht aus Früchten oder Marmelade, die nur schwach gebräunt werden sollen. - Es sollte beachtet werden, dass diese Funktion nicht die Höchsttemperatur (250°C) im Ofen erlaubt und daher nicht für Speisen empfohlen ist, die nur mit dieser Einstellung zu erhitzen, es sei denn, Sie backen Kuchen (die bei einer Temperatur unter 180°C oder geringer gebacken werden sollten).
	BODENUMLUFT	Die Heizelement und das Gebläse am Boden des Ofens sind eingeschaltet, was eine gleichmäßige Hitzeverteilung im gesamten Ofeninnenraum gestattet. Diese Kombination eignet sich zum schonenden Garen von Gemüse und Fisch.
	GRILL	Das mittlere Teil des oberen Heizelements schaltet sich ein. - Die hohe und unmittelbar Hitze des Grills wird für Speisen empfohlen, die eine hohe Oberflächentemperatur benötigen (Kalbs- und Rindersteak, Filetsteak und Entrecôte). Dieser Kochmodus verwendet eine ideal für das Grillen von kleinen Portionen. Legen Sie die Lebensmittel in die Mitte nicht richtig durchgaren, wenn sie in die Ecken platziert werden.

Drehspieß (nur bei einigen Modellen)

Zur Inbetriebnahme des Drehspießes (siehe Abbildung) verfahren Sie wie folgt:

1. Schieben Sie die Fettpfanne auf Einschubhöhe 1 ein;
2. Schieben Sie die

Drehspießhalterung auf

Einschubhöhe 3 ein und stecken Sie den Spieß in die entsprechende Öffnung der Backofenrückwand;

1. Setzen Sie den Drehspieß in Betrieb, indem Sie den Knopf PROGRAMME auf 📊 oder 📋 stellen.

! Ist das Programm 📁 eingeschaltet, stoppt der Drehspieß, wenn die Tür geöffnet wird.

Die gleichzeitige Benutzung mehrerer Backofeneinsätze.

Wenn die Verwendung zweier Schienen gleichzeitig erforderlich ist, stellen Sie den UMLUFTMODUS ein da nur dieser Garmodus für diese Art der Zubereitung geeignet ist. Wir empfehlen außerdem, dass:

• Die Positionen 1 und 5 nicht verwendet werden. Eine übermäßige direkte Wärmezufuhr kann andernfalls empfindliche Speisen verbrennen.
• Die Positionen 2 und 4 verwendet werden und dass die Speisen, die größere Hitze benötigen, auf den Einsatz in Position 2 gestellt werden.

• Bei der Zubereitung von Speisen, die unterschiedliche Garzeiten und Temperaturen erfordern, stellen Sie einen Temperaturwert ein, der sich in der Mitte zwischen den beiden empfohlenen Temperaturen befindet (siehe die Tabelle mit den empfohlenen Ofengarzeiten) und stellen Sie die empfindlicheren Speisen auf Position 4. Nehmen Sie die Speisen mit der kürzeren Garzeit zuerst aus dem Ofen.

• Beim gleichzeitigen Backen von Pizzen auf mehreren Einsätzen bei 220°C muss der Backofen 15 Minuten vorgeheizt werden. Im Allgemeinen dauert das Backen oder Garen auf Position 4 länger: daher empfehlen wird, dass die Pizza auf dem untersten Einsatz als Erste aus dem Backofen genommen wird, gefolgt einige Minuten später von jener auf Position 4.

• Stellen Sie das Auffanggefäß auf den Boden und den Einsatz oben drauf.

Katalytische Auskleidung der Seitenwände und der Rückwand

Es handelt sich hierbei um mit einer speziellen Emaille beschichtete Tafeln, welche das beim Kochvorgang frei werdende Fett absorbieren können.

Diese Emaille ist recht widerstandsfähig, so dass die unterschiedlichen Zubehörteile (Roste, Auffanggefäße usw.) daran entlang gleiten können, ohne sie zu beschädigen. Es können dabei weiße Spuren auf den Oberflächen entstehen; diese sind nicht bedenklich.

Dennoch sollte folgendes vermieden werden:

-Kratzen der Emaille mit scharfen Gegenständen (einem Messer zum Beispiel);
-Verwendung von Reinigungsmitteln oder scheuernde Materialien.

Tipps zur Benutzung des Ofens

Kochmodi	Speisen Gewicht	(in kg)	Rostposition	Vorheizzeit (Minuten)	Empfohlene Temperatur	Kochzeit (Minuten)
Traditioneller Ofen	Ente	1	3	15	200	65-75
	Gebratenes Kalb- oder Rindfleisch	1	3	15	200	70-75
	Gebratenes Schweinefleisch	1	3	15	200	70-80
	Plätzchen	-	3	15	180	15-20
	Böden	1	3	15	180	30-35
Backmodus	Böden	0.5	3	15	180	20-30
	Obstkuchen	1	1 und 2	15	180	40-45
	Pflaumenkuchen	0.7	3	15	180	40-50
	Biskuit Boden	0.5	3	15	160	25-30
	Gefüllte Pfannkuchen (auf 2 Blechen)	1.2	1 und 2	15	200	30-35
	Kleine Kuchen (auf 2 Blechen)	0.6	1 und 2	15	190	20-25
	Kleine Kuchen (auf 2 Blechen)	0.4	1 und 2	15	210	15-20
	Kleine Kuchen (auf 3 Blechen)	0.7	1 und 3 und 5	15	180	20-25
	Plätzchen (auf 3 Blechen)	0.7	1 und 3 und 5	15	180	20-25
	Baiser (auf 3 Blechen)	0.5	1 und 3 und 5	15	90	180
Umluft	Pizza (auf 2 Blechen)	1	2 und 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Gebratenes Huhn + Kartoffeln	1+1	2 und 4	15	200	60-70
	Makrele	1	2	10	180	30-35
	Pflaumenkuchen	1	2	10	170	40-50
	Käsekuchen (auf 2 Blechen)	0.5	2 und 4	10	190	20-25
	Plätzchen (auf 2 Blechen)	0.5	2 und 4	10	180	10-15
	Biskuitboden (auf 1 Blech)	0.5	2	10	170	15-20
	Biskuitboden (auf 2 Blechen)	1	2 und 4	10	170	20-25
	Torten	1.5	3	15	200	25-30
Pizza Modus	Pizza	0.5	3	15	220	15-20
	Gebratenes Kalb- oder Rindfleisch	1	2	10	220	25-30
	Hühnchen	1	2 und 3	10	180	60-70
Grill	Seezunge und Tintenfisch	0.7	4	-	Max	10-12
	Tintenfisch und Krabben Kebabs	0.6	4	-	Max	8-10
	Tintenfisch	0.6	4	-	Max	10-15
	Kabeljau Filet	0.8	4	-	Max	10-15
	Gegrilltes Gemüse	0.4	3 und 4	-	Max	15-20
	Kalbsteak	0.8	4	-	Max	15-20
	Würstchen	0.6	4	-	Max	15-20
	Hamburger	0.6	4	-	Max	10-12
	Makrelen	1	4	-	Max	15-20
	Toasts	4 und 6	4	-	Max	3-5
Gratin	Gegrilltes Hühnchen	1.5	2	10	200	55-60
	Tintenfisch	1.5	2	10	200	30-35
Boden Umluft	Brasse	0.5	3	18'	170-180	25-35
	Dorsch Filet	0.5	3	16'	160-170	15-20
	Seebrasse in Folie	0.5	3	24'	200-210	35-45
	Mischgemüse	0.8 - 1,0	3	21'	190 -200	50 - 60
	Ratatouille
	Gut gegartes Gemüse	1,5 - 2,0	3	20'	180 - 190	55 - 60
Boden	Für Perfektionierung Kochen

Hinweis: Die Kochzeiten sind Richtwerte und können je nach persönlichem Geschmack unterschiedlich sein. Wenn Sie das Gerät als Grill, Doppelgrill oder Doppel-Umluftgrill benutzen, muss die Auffangschale immer auf dem ersten Rost von unten platziert werden.

Bedienung der Uhr/Minutenzeitschalter

Einstellung der Uhr

Die Uhr kann bei ausgeschaltetem oder auch eingeschaltetem Backofen eingestellt werden, sofern die Endzeit für einen Garzyklus nicht zuvor programmiert worden ist. Nachdem das Gerät an die Stromversorgung angeschlossen wurde oder nach einer Stromunterbrechung, wird die Anzeige automatisch auf die Ziffern 00:00 zurückgestellt und die ANZEIGE beginnt zu blinken.

1. Drücken Sie dazu gleichzeitig die „+“ und die „-“-Taste. Der Doppelpunkt zwischen der Stunden- und Minutenanzeige beginnt zu blinken.
2. Stellen Sie die Zeit mit Hilfe der „+“ und die „-“-Taste ein. Wenn Sie dazu beide Tasten gedrückt halten, scrollt die Anzeige die Werte schneller durch, sodass die Einstellung einfacher und schneller vorgenommen werden kann.

Änderung der Alarmtonhäufigkeit

1. Drücken Sie zuerst gleichzeitig die „+“ sowie die „-“-Taste und dann die Taste zur Menüauswahl, um die Alarmtonhäufigkeit zu ändern. Wenn die Anzeige „Ton X“ sichtbar ist, kann die Alarmtonhäufigkeit durch mehrmaliges Berühren der „-“-Taste berühren.

Zeitschalter einstellen

Diese Funktion unterbricht nicht den Backofenbetrieb, sie dient nur dazu, den Alarmton zu aktivieren, wenn die eingestellte Zeit abgelaufen ist.

1. Drücken Sie die Taste mehrmals, bis das Icon und die drei Ziffern auf der Anzeige zu blinken anfangen.

2. Stellen Sie die gewünschte Zeit mit Hilfe der „+“ und die „-“-Taste ein. Wenn Sie dazu beide Tasten gedrückt halten, scrollt die Anzeige die Werte schneller durch, sodass die Einstellung einfacher und schneller vorgenommen werden kann.

3. Warten Sie 5 Sekunden. Wenn Sie die Taste noch einmal drücken, erscheint die Zeit auf der Anzeige als Count-down. Sobald diese Zeit abgelaufen ist, wird ertönt der Alarm.

Programmierte Zubereitung

Vor der Programmierung muss ein Gar-Modus eingestellt werden.

Programmierung der Zubereitungsdauer

1. Drücken Sie M die Taste mehrmals, bis das Icon und die DUR Ziffern auf der Anzeige zu blinken anfangen.

2. Stellen Sie die gewünschte Dauer mit Hilfe der „+“ und die „-“-Taste ein. Wenn Sie dazu beide Tasten gedrückt halten, scrollt die Anzeige die Werte schneller durch, sodass die Einstellung einfacher und schneller vorgenommen werden kann.

3. Warten Sie 5 Sekunden, nachdem das Icon ^1 auf der Anzeige sichtbar geworden ist.

4. Sobald die eingestellte Zeit abgelaufen ist und der Backofen sich ausgeschaltet hat, ertönt der Alarmton. Drücken Sie eine beliebige Taste, um den Alarm auszustellen

- Zum Beispiel: Es ist 9:00 Uhr morgens, und die Dauer wurde auf eine 1 Stunde und 15 Minuten programmiert. Das Programm wird automatisch um 10:15 Uhr stoppen.

Einstellen der Endzeit für einen Gar-Modus

1. Führen Sie die Schritte 1 bis 3 für Dauer so wie oben beschrieben aus.
2. Drücken Sie als Nächstes die Taste, bis der Text END auf der Anzeige zu blinken anfängt.
3. stellen Sie die Zubereitungsendzeit mit Hilfe der „+“ und die „-“-Taste ein. Wenn Sie dazu beide Tasten gedrückt halten, scrollt die Anzeige die Werte schneller durch, sodass die Einstellung einfacher und schneller vorgenommen werden kann.
4. Warten Sie 5 Sekunden, oder drücken Sie die Taste erneut. Wenn der Garvorgang startet, wird das Symbol auf der Anzeige sichtbar.
5. Wenn die eingestellte Zeit abgelaufen ist, schaltet sich der Backofen sich aus und ein Alarmton ertönt. Drücken Sie eine beliebige Taste, um den Alarm auszustellen. Die Programmierung ist eingestellt, wenn das Icon leuchtet
6. Zum Beispiel: Es ist 9:00 Uhr morgens, und die Dauer wurde auf eine 1 Stunde programmiert. 12:30 Uhr wurde als Endzeit eingestellt. Das Programm wird automatisch um 11:30 Uhr starten.

Ein Programm abbrechen

Um ein Programm abzubrechen:

• Drücken Sie die Taste, bis das Icon für die abzubrechende Einstellung und die Zahlen auf der Anzeige zu blinken anfangen. Drücken Sie die „-“-Taste, bis die Zahlen 00:00 auf der Anzeige erscheinen.
• Halten Sie die „+“ und „-“-Tasten gedrückt. Dadurch werden alle vor gewählten Einstellungen, einschließlich der Zeitschalter-Einstellungen, gelöscht.

Verwendung der Glas-Keramik Kochflächen

DE

Der Klebstoff der Dichtungen hinterlässt Fettspuren auf dem Glas. Bevor Sie das Gerät verwenden, empfehlen wir, dass sie diese mit einen speziellen nicht scheuernden Reinigungsmittel abwaschen. Während der ersten Stunden nach der erstmaligen Verwendung werden Sie einen Geruch nach Gummi riechen, der aber schnell wieder verschwindet.

Die Kochzonen ein- und ausschalten

Drehen Sie den entsprechenden Knopf im Uhrzeigersinn, um eine Kochzone einzuschalten. Um sie wieder auszuschalten, müssen an dem Knopf entgegen dem Uhrzeigersinn drehen, bis er in Nullstellung steht. Wenn die KOCHZONE EIN Anzeigelampe leuchtet, zeigt dies an, dass mindestens eine der Kochzonen auf dem Kochfeld eingeschaltet ist.

Kochzonen

Das Ceranfeld ist mit elektrischen Heizstrahlelementen ausgestattet. Wenn sie verwendet werden, leuchten folgende Teile des Ceranfeldes auf:

A. die Kochzone

B. die Resthitzekontrollleuchte: Diese weist darauf hin, dass die Temperatur der entsprechenden Kochzone über 60 °C beträgt – auch dann, wenn das Heizelement abgeschaltet wurde, jedoch noch immer heiß ist.

Die Kochzonen mit Hilite-Heizelementen

Diese emittieren Hitze durch die Strahlung der darin enthaltenen Hilite-Lampen. Sie weisen ähnliche Eigenschaften auf wie Gasbrenner: Sie sind leicht zu steuern und erreichen die eingestellten Temperaturen schnell, wobei die bereitgestellte Energie sichtbar ist.

Praktische Ratschläge zur Verwendung der Kochfläche

- Verwenden Sie Pfannen mit einem dicken flachen Boden, damit sie perfekt auf der Kochzone aufliegen.

- Verwenden Sie immer Pfannen mit einen Durchmesser, der groß genug ist, die Heizfläche vollständig zu bedecken, um die ganze erzeugte Hitze auszunutzen.

• Sorgen Sie immer dafür, dass die Unterseite der Pfanne vollständig sauber und trocken ist: Dies stellt sicher, dass die Pfannen perfekt auf der Kochzone stehen und die Pfannen und die Kochfläche für lange Zeit effektiv sind.
• Vermeiden Sie die Verwendung von Kochgeschirr, das zuvor auf Gasbrennern verwendet wurde: Die Hitzekonzenration der Gasbrenner könnte den Topfboden verzogen haben und er liegt dann nicht mehr richtig auf der Oberfläche auf.
• Lassen Sie niemals eine Kochzone ohne Topf darauf an, da dies die Zone beschädigen könnte.

Pos.	Strahlerplatte
0	Ausgeschaltet
1	Zum Schmelzen von Butter und Schokolade
2	Zum Aufwärmen von Milch, Wasser usw.
3
4	Für Cremesuppen und Saucen
5
6	Zum Sieden
7
8	Für Fleischbraten
9
10	Für Suppenfleisch
11
12	Zum Fritieren

Gerät vom Stromnetz trennen

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Backofen reinigen.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können.
• Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Bei hartnäckigen Flecken spezielle Reinigungsmittel verwenden. Es wird empfohlen, die Teile nach der Reinigung gut nachzuspülen und zu trocknen. Auf keinen Fall Scheuermittel oder sonstige scharfe Reinigungsmittel verwenden.
• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch etwas warm ist, gereinigt werden. Hierzu warmes Wasser und ein Reinigungsmittel verwenden. Mit Wasser nachspülen und mit einem weichen Tuch trocken. Scheuermittel vermeiden.
• Das Zubehör lässt sich wie normales Geschirr reinigen (spülmaschinenfest).
• Das Bedienfeld wird mit einem weichen Schwamm von Fett und Schmutz befreit.
• Sollte stark kalkhaltiges Wasser oder ein scharfes phosphorhaltiges Spülmittel für längere Zeit darauf stehen bleiben, können auf den Edelstahlteilen Flecken zurückbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trocken zu reiben.

Kontrolle der Backofendichtungen

Den Zustand der Dichtung an der Backofentür in regelmäßigen Abständen prüfen. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht zu verwenden.

Austausch der Backofenlampe

1. Nachdem Sie den Backofen von der Stromversorgung abgenommen haben, entfernen Sie die Glasabdeckung der Lampenhalterung (siehe Abbildung).

2. Die Lampe ausschrauben und durch eine neue Lampe desselben Typs ersetzen: Spannung 230V, Leistung 25 W, Sockel E 14.

3. Setzen Sie die Abdeckung wieder ein und schließen Sie den Backofen erneut an die Stromversorgung an.

! Die Offenlampe darf nicht als Raumlampe verwendet werden.

Reinigen des Glaskeramik-Kochfelds

! Die Verwendung von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: sie können die Oberfläche des Kochfeldes dauerhaft beschädigen.

• Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden. Das Kochfeld anschließend mit Wasser abspülen und sorgfältig trocknen.
• Starke Verschmutzungen lassen sich mit einem zweckmäßigen Schaber entfernen (nicht im Lieferumfang enthalten). Verschmutzungen sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Reinigungsmittelrückstände könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Spezialreinigungsmittel für Glaskeramik-Kochfelder	Wo sind diese erhältlich ?
Klingenschaber und Ersatzklingen	Haushaltwaren Warenhäusern
Stahl-Fix SWISSCLEANER WK TOP Andere Produkte f.Glaskeramik	Haushaltwaren Hobbyläden Warenhäusern Supermärkten

Kundendienst

Wenden Sie sich nur an autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers
• das Gerätemodell (Mod.)
• die Seriennummer (S/N).
Letztere Informationen können dem Typenschild, das sich auf dem Gerät befindet, entnommen werden.

DE

Bitte halten Sie folgende Informationen bereit:

• Art des aufgetretenen Problems
• Gerätemodell (Mod.)
• Die Seriennummer (S/N).
Die letzten beiden Angaben finden Sie auf deme auf dem Gerät befindlichen Typenschild.

Aus- und Einbau der Ofentür:

1. Öffnen Sie die Tür
2. Drehen Sie die Scharnierklammern der Ofentür vollständig nach hinten (siehe Foto)

1. Schließen Sie die Tür, bis sie von den Klammern aufgehalten wird (die Tür bleibt in einem Winkel von ca. 40° geöffnet) (siehe Foto)

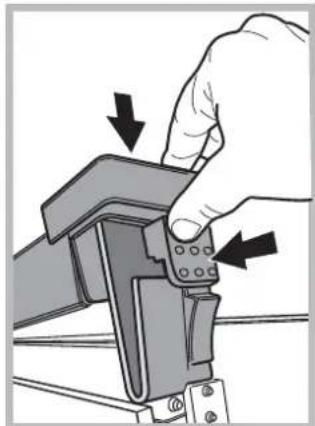

1. Drücken Sie auf die beiden Knöpfe auf dem oberen Profil und ziehen es heraus (siehe Foto)

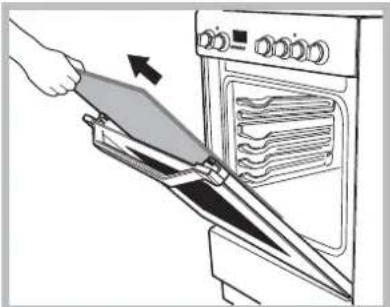

1. Entfernen Sie die Glascheibe und reinigen Sie sie wie im Abschnitt „Pflege und Wartung“ angegeben.

1. Setzen Sie das Glas wieder ein.

ACHTUNG! Der Ofen darf nicht ohne das innere Türglas betrieben werden!

ACHTUNG! Wenn Sie die innere Glastür wieder einbauen, fügen Sie die Glasplatte korrekt ein, so das der auf der Platte geschriebene Text nicht verdreht ist und leicht erkennbar ist.

1. Befestigen Sie das Profil wieder. Ein Klick zeigt an, dass das Teil korrekt positioniert wurde.
2. Öffnen Sie die Tür vollständig.
3. Schließen Sie die Halterungen (siehe Foto).

1. Jetzt kann die Tür vollständig geschlossen und der Ofen wieder normal verwendet werden.
