Produkttyp	Elektronisch gesteuerter Durchlauferhitzer (Druckgerät)
Modell	DDLE 21 EASY
Marke	AEG
Abmessungen (H × B × T)	485 × 226 × 93 mm
Gewicht	3,6 kg
Nennspannung	400 V (3~ / PE, 50/60 Hz)
Nennleistung	21 kW
Nennstrom	31 A (bei 400 V)
Heizsystem	Blankdraht-Heizsystem
Temperaturstufen	42 °C (Dusche) / 55 °C (Küchenspüle)
Maximale Auslauftemperatur	ca. 60 °C (einstellbar)
Maximaler Betriebsdruck	1 MPa (10 bar)
Einschaltdurchfluss	>3 l/min
Durchflussbegrenzung	8 l/min (werkseitig)
Wasseranschluss	G 1/2 A
Schutzart	IP25 (strahlwassergeschützt)
Schutzklasse	I
Energieeffizienzklasse	A
Jährlicher Stromverbrauch	477 kWh
Farbe	Weiß
Einsatzbereich	Haushalt und Kleingewerbe
Installation	Nur durch Fachhandwerker
Wartung	Gehäuse mit feuchtem Tuch reinigen; keine scheuernden Mittel
Sicherheitseinrichtungen	Sicherheits-Druckbegrenzer (AP3), Sicherheits-Temperaturbegrenzer (STB), Lufterkennung
Zubehör (optional)	Direktzapf-Armatur ADEo 70 WD, Rohrbausätze, Lastabwurfrelais LR 1-A
Garantie	24 Monate (privat), 12 Monate (gewerblich)

Häufig gestellte Fragen - DDLE 21 EASY AEG

Wie stelle ich die gewünschte Wassertemperatur ein?

Drehen Sie den Temperatur-Einstellknopf auf die gewünschte Stufe: Stufe 1 für Dusche (ca. 42 °C), Stufe 2 für Küchenspüle (ca. 55 °C). Bei zu geringer Auslauftemperatur reduzieren Sie die Durchflussmenge an der Armatur.

Was tun, wenn kein warmes Wasser kommt?

Prüfen Sie zunächst die Sicherungen in der Hausinstallation. Ist die LED-Diagnoseampel aus, liegt möglicherweise keine Spannung an. Leuchtet sie rot, liegt eine Störung vor (siehe Störungstabelle in der Anleitung). Bei Luft im Wasser schaltet das Gerät kurzzeitig ab und geht nach einer Minute wieder in Betrieb.

Welche Armaturen sind für den Durchlauferhitzer geeignet?

Es dürfen nur Druckarmaturen verwendet werden. Offene Armaturen sind nicht zulässig. Für Thermostat-Armaturen muss das Gerät auf 55 °C eingestellt werden. Empfohlen wird die Direktzapf-Armatur ADEo 70 WD.

Wie wird der Durchlauferhitzer installiert?

Die Installation (Wasser- und Elektroanschluss) darf nur durch einen Fachhandwerker erfolgen. Das Gerät wird senkrecht und wandbündig in einem frostfreien Raum montiert. Beachten Sie die Montageschablone und die Hinweise zur Kabeltülle für die Schutzart IP25.

Was bedeuten die LED-Anzeigen?

Die LED-Diagnoseampel zeigt: grün blinkend = Gerät ist am Netz, gelb leuchtend = Heizbetrieb, rot leuchtend = Störung. Bei einer Störung finden Sie in der Anleitung eine Tabelle zur Fehlerbehebung.

Kann ich den Durchlauferhitzer mit einer Thermostat-Armatur verwenden?

Ja, dazu muss der Temperatur-Einstellknopf auf die rechte Raststellung (55 °C) gedreht werden. Der Durchflussmengen-Begrenzer darf bei Thermostat-Armaturen nicht entnommen werden.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Wartungsarbeiten im Inneren dürfen nur vom Fachhandwerker durchgeführt werden.

Was ist zu tun, wenn Luft in der Wasserleitung ist?

Nach einer Unterbrechung der Wasserzufuhr (z. B. Frostgefahr) muss das Gerät entlüftet werden: Sicherungen ausschalten, Armatur mehrfach öffnen und schließen, bis die Leitung luftfrei ist, dann Sicherungen wieder einschalten. Das Gerät schützt sich durch eine Lufterkennung.

Welche Sicherheitsvorrichtungen hat das Gerät?

Das Gerät verfügt über einen Sicherheits-Druckbegrenzer (AP3), einen Sicherheits-Temperaturbegrenzer (STB) und eine Lufterkennung. Der Druckbegrenzer muss bei der Inbetriebnahme durch Drücken der Rücksetztaste aktiviert werden.

Wie setze ich den Sicherheits-Druckbegrenzer zurück?

Öffnen Sie die nachgeschaltete Armatur für ca. 1 Minute, um das Heizsystem druckzuentlasten und abzukühlen. Drücken Sie dann bei Fließdruck die Rücksetztaste am Sicherheits-Druckbegrenzer (Position 10 im Gerät).

BEDIENUNGSANLEITUNG DDLE 21 EASY AEG

Elektronisch gesteuerter Durchlauferhitzer

Bedienung und Installation 2

1. Allgemeine Hinweise....6
2. Bedienung 6

INSTALLATION

1. Installation....8
2. Standardinstallation....9
3. Erstinbetriebnahme 11
4. Installation-Alternativen 12
5. Technische Daten 13
6. Störungsbeseitigung 15
7. Sonderzubehör 16

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Verbrühungsgefahr: Die Armatur kann eine Temperatur von über 60 °C annehmen.
  • Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.

• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle).
  Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

A

1. Allgemeine Hinweise

1.1 Dokumentinformation

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

» Diese Passagen und das „»“ Symbol zeigen Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. - Passagen mit diesem „°“ Symbol zeigen Ihnen Aufzählungen.

2. Bedienung

2.1 Gerätebeschreibung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Das Gerät erwärmt das Wasser, während es durch das Ge rät strömt. Die Warmwasser-Auslauftempera tur kann über den Temperatur-Einstellknopf eingestellt werden. Ab einer Durchflussmenge von ca. 3 l/min schaltet die Steuerung in Abhängigkeit von der Temperatur-Einstellung und der Kaltwassertemperatur die richtige Heizleistung ein.

2.2 Das Wichtigste in Kürze

Temperatur-Einstellknopf

Durch Drehen kann die gewünschte Temperatur in 2 Stufen eingestellt werden.

1 Dusche (42 °C)
2 Küchenspüle (55 °C)

Wird bei voll geöffneter Armatur und maximaler Temperatureinstellung (rechte Raststellung des Temperatur-Einstellknopfes) keine ausreichende Auslauftemperatur erreicht, fließt mehr Wasser durch das Gerät, als der Heizkörper erwärmen kann (Leistungsgrenze 18, 21 oder 24 kW). In diesem Fall ist die Durchflussmenge an der Armatur entsprechend zu reduzieren.

2.3 Sicherheitshinweise

Verbrühungsgefahr

Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr!

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

2.4 Wichtiger Hinweis

Wurde die Wasserzufuhr des Durchlauferhitzers unterbrochen, zum Beispiel wegen Frostgefahr oder Arbeiten an der Wasserleitung, müssen vor der Wiederinbetriebnahme folgende Arbeitsschritte durchgeführt werden:

» 1. Sicherungen herausschrauben bzw. ausschalten.
» 2. Ein dem Gerät nachgeschaltete Armatur solange öffnen, bis das Gerät und die vorgeschaltete Kaltwasserzuleitung luftfrei sind.
» 3. Sicherungen wieder einschrauben bzw. einschalten.

2.5 Einstellungsempfehlung bei Verwendung einer Thermostat-Armatur

» Um die Funktion der Thermostat-Armatur zu gewährleisten, muss der Durchlauferhitzer auf 55 °C eingestellt werden (Temperatur-Einstellknopf Rechts-Raststellung).

2.6 Erste Hilfe bei Störungen

Störung Ursache Behebung
Das Heizsystem im Durchlauferhitzer schaltet trotz voll geöffneter Armatur nicht ein.	Keine Spannung. Sicherungen in der Hausinstallation überprüfen.
	Die erforderliche Einschaltmenge zum Ein-schalten der Heizleistung wird nicht erreicht.Verschmutzung oder Verkalkung der Perlatoren in den Armaturen oder der Duschköpfe.	Reinigen und / oder Entkalken.
	Heizsystem defekt. Kundendienst / Fachhandwerker rufen:Heizsystem messen ggf. tauschen.
Kurzzeitig kaltes Wasser Lufterkennung sensert Luft im Wasser und schaltet Heizleistung kurzzeitig ab.		Gerät geht nach einer Minute wieder in Betrieb.

Sollte für ein anstehendes Problem ein Fachhandwerker hinzugezogen werden, so sind ihm zur besseren und schnelleren Hilfe einige Daten vom Typenschild ( A 18) mitzuteilen:

2.7 Wartung und Pflege

Wartungsarbeiten, wie zum Beispiel Überprüfung der elektrischen Sicherheit, dürfen nur durch einen Fachhandwerker erfolgen.

Zur Pflege des Gehäuses genügt ein feuchtes Tuch. Keine scheuernden oder anlösenden Reinigungsmittel verwenden!

2.8 Bedienungs- und Installationsanleitung

Diese Anleitung sorgfältig aufbewahren, bei Besitzerwechsel dem Nachfolger aushändigen, bei Wartungs- und etwaigen Instandsetzungsarbeiten dem Fachhandwerker zur Einsichtnahme überlassen.

INSTALLATION

3. Installation

Aufstellung und elektrischer Anschluss müssen von einem Fachhandwerker unter Beachtung dieser Anleitung durchgeführt werden.

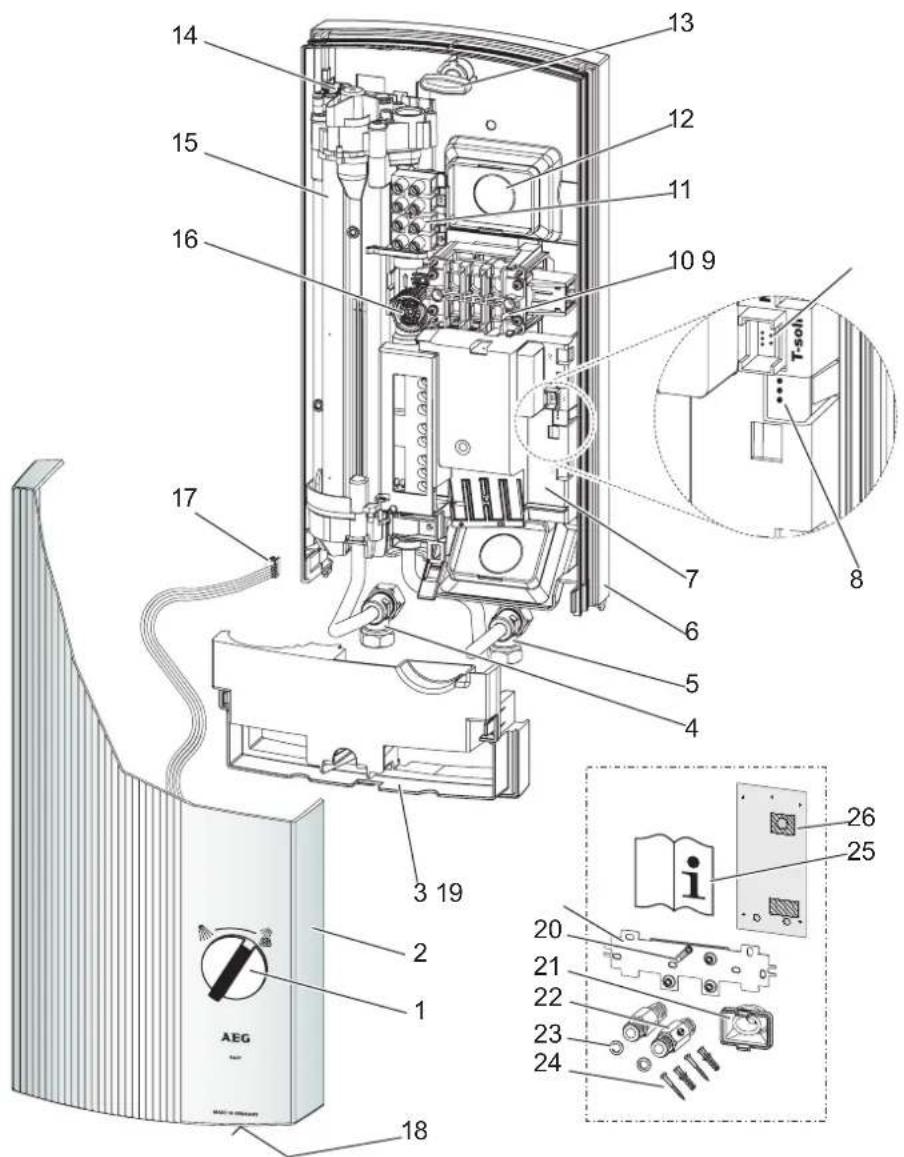

3.1 Geräteaufbau

Abbildungen A - O

1	Temperatur-Einstellknopf	16	Durchfluss-Sensor
2	Gerätekappe	17	Stecker vom Temperatureinsteller zum „T-soll“
3	Rückwand-Unterteil	18	Typenschild
4	Warmwasser-Schraubanschluss	19	Aufhängeleiste
5	Kaltwasser-Schraubanschluss	20	Gewindebolzen für Aufhängeleiste
6	Rückwand-Oberteil	21	Kabeltülle (elektrische Zuleitung oben/unten)
7	Elektronik	22	Doppelnippel (Kaltwasser mit Absperrventil)
8 LED-Diagnoseampel für Betriebs- und Störungsanzeige		23 F	achdichtungen
9	Steckposition vom Temperatureinsteller-Kabel	24	Schrauben/Dübel für Rückwandbefestigung bei Aufputz-Wasseranschluss
10	Sicherheits-Druckbegrenzer (AP 3) mit Rücksetztaste	25	Bedienungs- und Installationsanleitung
11	Netzklemme	26	Montageschablone
12	Ausbruchstelle für Elektroanschluss oben	27	Sieb und Dichtung
13	Befestigungsknebel	28	Durchflussmengen-Begrenzer
14	Sicherheits-Temperaturbegrenzer (STB) mit Rücksetztaste	29	Formscheibe
15 Heizsystem

3.2 Kurzbeschreibung

Der elektronisch gesteuerte Durchlauferhitzer ist ein Druckgerät zur Erwärmung von Kaltwasser nach DIN 1988/EN 806, mit dem eine oder mehrere Zapfstellen versorgt werden können. Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet (siehe Kapitel „Einsatzberei che“).

3.3 Wichtige Hinweise

Luft in der Kaltwasserleitung kann das Blankdraht-Heizsystem des Gerätes zerstören oder löst das Sicherheitssystem aus. Wurde die Wasserzufuhr des Durchlauferhitzers unterbrochen - zum Beispiel wegen Frostgefahr oder Arbeiten an der Wasserleitung, müssen vor der Wiederinbetrieb nahme folgende Schritte durchgeführt werden:

» 1. Sicherungen herausschrauben bzw. ausschalten.
» 2. Ein dem Gerät nachgeschaltete Armatur so lange mehrfach öffnen und schließen, bis die vorgeschaltete Kaltwasser-Zuleitung und das Gerät luftfrei sind.
» 3. Sicherungen wieder einschrauben bzw. einschalten.

Der Durchlauferhitzer ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhindert: Wird während des Betriebes Luft in den Durchlauferhitzer eingespült, schaltet das Gerät die Leistung für eine Minute aus und schützt somit das Heizsystem.

Armaturen

Direktzapf-Armatur für Durchlauferhitzer ADEo 70 WD - Einhebelmischer mit Umschaltung Wanne / Brause.
- Installation mit handelsüblichen Druckarmaturen ist möglich.
- Thermostat-Druckarmaturen siehe Kapitel „Einstellungsempfehlung“.

Alle Informationen in dieser Bedienungs- und Installationsanleitung müssen sorgfältig beachtet werden. Sie geben wichtige Hinweise für die Sicherheit, Bedienung, Installation und die Wartung des Gerätes.

3.4 Vorschriften und Bestimmungen

Die Installation (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem Fachhandwerker entsprechend dieser Anweisung ausgeführt werden.
- Eine einwandfreie Funktion und Betriebssicherheit ist nur mit den für das Gerät bestimmten Original-Zubehör- und Ersatzteilen gewährleistet.
Die landesspezifischen Vorschriften und Bestimmungen bezüglich Wasseranschluss und Elektroanschluss, sind zu berücksichtigen.
- Beachten Sie die Bestimmungen des örtlichen Energieversorgungs- und zuständigen Wasserversorgungs-Unternehmens.
- Beachten Sie das Typenschild ( A 18).

• Siehe Kapitel „Technische Daten“.
Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben! Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigen (siehe Kapitel „Einsatzbereiche“). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.
Geräteinstallation nur im geschlossenen, frostfreien Raum. Demontiertes Gerät frostfrei lagern, da sich immer Restwasser im Gerät befindet.
Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet.

Wasserinstallation:

• Kaltwasserleitung:
  Als Werkstoff sind von uns Stahl- oder Kupferrohre zugelassen oder Kunststoff-Rohrsysteme.
  • Warmwasserleitung:
  Als Werkstoff sind von uns Kupfer oder Kunststoff-Rohrsysteme zugelassen.
  Beim Durchlauferhitzer können Betriebstemperaturen bis max. 60 °C erreicht werden. Im Störfall können in der Installation kurzfristig Belastungen von max. 95 °C / 1,2 MPa auftreten. Das eingesetzte Kunstsstoff-Rohrsystem muss für diese Bedingungen ausgelegt sein.
• Sicherheitsventile in der Warmwasserleitung des Durchlauferhitzers sind nicht zulässig!
• Der Betrieb mit vorgewärmtem Wasser ist nicht zulässig!
• Armaturen für offene Geräte sind nicht zulässig!
• Thermostat-Armaturen siehe Kapitel „Einstellungsempfehlung“.

Elektroinstallation:

• Elektrischer Anschluss nur an festverlegte Leitungen!

Das Gerät muss, zum Beispiel durch Sicherungen, mit einer Trennstrecke von mindestens 3 mm allpolig vom Netz trennbar sein!

4. Standardinstallation

für den Fachhandwerker (Elektro: UP - oben; Wasser: UP)

4.1 Allgemeine Installationshinweise

Das Gerät ist werkseitig für den Elektro-Anschluss UP-oben an eine Unterputz-Installation vorbereitet (siehe Abb. C - I):

• Mögliche Übertisch- oder Untertisch-Geräteinstallation C.
Wasseranschluss-Unterputz-Schraubanschluss.
- Elektroanschluss-Unterputz im oberen Gerätebereich.

4.2 Montageort

» Der Durchlauferhitzer ist gemäß Abbildung ^C (a-Übertisch oder b-Untertisch) senkrecht und wandbündig im frostfreien Raum zu montieren.

4.3 Geräteinstallation vorbereiten

Gerät öffnen D :

» a Rastverschluss mit Hilfe eines Schraubendrehers entriegeln.
» b Gerätekappe aufklappen und abnehmen.

Rückwand-Unterteil abnehmen E :

» a Beide Rasthaken drücken.
» b Rückwand-Unterteil nach vorne abnehmen.

» Sollbruchstelle für die Kabeltülle in der Rückwand ausbrechen ( F a). Wurde versehentlich ein falsches Loch für die Kabeltülle ausgebrochen, muss eine neue Rückwand verwendet werden.

» Anschlusskabel entsprechend ablängen (F b).
» Transportschutzstopfen aus den Wasseranschlüssen entfernen.

4.4 Aufhängeleiste befestigen

Abbildung G

» Bohrlöcher für die Aufhängeleiste mit Hilfe der beiliegenden Montageschablone anzeichnen (vorhandene/passende Aufhängeleiste kann verwendet werden).

» Aufhängeleiste mit 2 Schrauben und Dübeln (gehören nicht zum Lieferumfang; sind entsprechend dem Werkstoff der Befestigungswand zu wählen) befestigen.
» Beiliegenden Gewindebolzen in die Aufhängeleiste schrauben.

4.5 Geräteinstallation

Abbildung G

» Doppelnippel eindichten und einschrauben.
» Die Kabeltülle (21) über das Elektroanschlusskabel führen.
» Rückwand über den Gewindebolzen und die Kabeltülle führen, die Kabeltülle an den Rasthaken mit Hilfe einer Zange in die Rückwand ziehen und beide Rasthaken hörbar einrasten.
» Rückwand fest und wandbündig andrücken und mit dem Befestigungsknebel (13) verriegeln. Das Gerät kann unten mit 2 zusätzlichen Schrauben befestigt werden ( M 24).

4.6 Wasseranschluss

Abbildung H

» Schraubanschlüsse mit Flachdichtung auf die Doppelnippel schrauben, dabei auf richtigen Sitz der Anschlüsse achten (Bajonettverschlüsse im Gerät nicht verdrehen).

Wichtige Hinweise:

» Kaltwasserzuleitung gründlich spülen!

» Ist die bestimmungsgemäße Funktion, bedingt durch zu geringen Fließdruck zum Beispiel < 0,2 MPa (< 2 bar) nicht gewährleistet, ist der Durchflussmengen-Begrenzer ( O 28) zu entnehmen und die Formscheibe ( O 29) wieder einzusetzen. Ggf. ist der Druck in der Wasserinstallation zu erhöhen.
» In Verbindung mit einer Thermostat-Armatur darf der Durchflussmengen-Begrenzer nicht entnommen werden!
» Das Absperrventil im Kaltwasserzulauf (22) darf nicht zum Drosseln des Durchflusses verwendet werden!

4.7 Elektrischer Anschluss

» Das Elektroanschlusskabel an die Klemmleiste anschließen (siehe Elektroschaltplan 1).

1 Heizsytem

2 Sicherheits-Temperaturbegrenzer

3 Sicherheits-Druckbegrenzer

1 Heizsytem 2 Sicherheits-Temperaturbegrenzer 3 Sicherheits-Druckbegrenzer

Wichtige Hinweise:

» Die Schutzart IP 25 (strahlwasserge schützt) ist nur bei sachgemäß montierter Kabeltülle (G bzw. K) und einer Abdichtung am Kabelmantel gewährleistet.
» Das Gerät muss an den Schutz leiter angeschlossen werden.
» Beim Anschlusskabel > 6 mm² das Loch in der Kabeltülle vergrößern.

4.8 Installation abschließen

» Rückwand-Unterteil einrasten ( E 3).

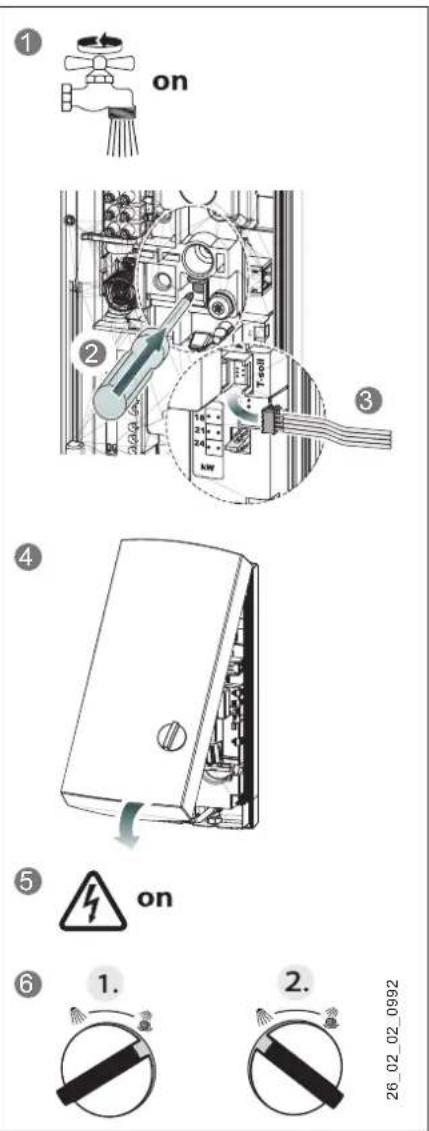

5. Erstinbetriebnahme

(darf nur durch einen Fachhandwerker erfolgen!)

» 1 Gerät befüllen und entlüften. Achtung Trockenganggefahr! Alle angeschlossenen Armaturen so lange mehrfach öffnen und schließen, bis das Leitungsnetz und das Gerät luftfrei sind. Luft siehe Hinweis Kapitel „Wichtige Hinweise“.
» ② Aktivieren Sie den Sicherheits-Druckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste drücken. Der Durchlauferhitzer wird mit ausgelöstem Sicherheits-Druckbegrenzer ausgeliefert.
» ③ Stecker vom Temperatureinsteller-Kabel auf die Elektronik stecken!
» ④ Gerätekappe montieren und hörbar einrasten! Überprüfen Sie den festen Sitz der Gerätekappe auf der Rückwand.
» ⑤ Netzspannung einschalten!
» ⑥ Temperatur-Einstellknopf in beide Stellungen drehen, zur Temperatur-Kalibrierung.
» 7 Arbeitsweise des Durchlauferhitzers prüfen!

Anzeigemöglichkeiten LED-Diagnoseampel ( ^A 8), siehe Kapitel „Störungsbeseitigung“):

	rot leuchtet bei Störung
	gelb leuchtet bei Heizbetrieb
	grün blinkt: Gerät am Netz

5.1 Übergabe des Gerätes!

» Dem Benutzer die Funktion des Gerätes erklären und mit dem Gebrauch vertraut machen.

Wichtige Hinweise:

» Den Benutzer auf mögliche Gefahren hin weisen (Verbrühung).
» Diese Anweisung zur sorgfältigen Aufbewahrung übergeben.

6. Installation-Alternativen

für den Fachhandwerker

Elektro: UP - unten, Lastabwurfrelais; Untertischinstallation Wasseranschlüsse - oben; Wasser: AP

Installation-Alternativen werden in den Abbildungen J - O aufgezeigt.

6.1 Elektroanschluss – UP - unten

Abbildung K

» a Die Kabeltülle über das Elektroanschlusskabel führen.
» b Sollbruchstelle für die Kabeltülle in der Rückwand ausbrechen.
» c Klemmleiste von oben nach unten versetzen, dazu die Schraube lösen und unten die Klemmleiste wieder festschrauben.
» d Rückwand über den Gewindebolzen und die Kabeltülle führen, die Kabeltülle an den Rasthaken mit Hilfe einer Zange in die Rückwand ziehen und beide Rasthaken hörbar einrasten.
» e Rückwand fest und wandbündig andrücken und mit dem Befestigungsknebel verriegeln.

6.2 Elektroanschluss – AP

» Für das Anschlusskabel ist in die Rückwand eine Durchführung schneiden bzw. brechen (mögliche Ausbruchstellen siehe ^J ).
» Bei Elektroanschluss - AP ändert sich die Schutzart in IP 24 (spritzwassergeschützt).

Achtung:

» Das Typenschild mit einen dokumentenechten Stift kennzeichnen:

IP 25 durchstreichen und Kästchen IP 24 ankreuzen.

6.3 Vorrangschaltung

Abbildung L

Bei der Kombination mit anderen Elektrogeräten, zum Beispiel Elektro-Speicherheizgeräten, ist das Lastabwurfrelais einzusetzen:

a Lastabwurfrelais (siehe „Sonderzubehör“).
b Steuerleitung zum Schaltschütz des 2. Gerätes (zum Beispiel Elektro-Speicherheizung).
• c Steuerkontakt, öffnet beim Einschalten des Durchlauferhitzers
Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers!
» Das Lastabwurfrelais darf nur an die mittlere Phase der Geräte-Netzklemme angeschlossen werden.

6.4 Untertischinstallation Wasseranschlüsse - oben

Eine Untertisch-Geräteinstallation mit obenliegenden Wasseranschlüssen lässt sich mit dem zusätzlichen Rohrbausatz-Untertischgeräte (Best.-Nummer 184421) durchführen. Durchführungsöffnungen in der Rückwand für die Wasserrohre sauber ausbrechen und Rohrsatz montieren.

6.5 AP-Armaturen

AEG-Haustechnik - Aufputz-Druckarmatur N (siehe „Sonderzubehör):

» Wasserstopfen G ½ mit Dichtungen (a) montieren (gehören zum Lieferumfang der AEG-Druckarmatur).
» Armatur montieren.
» Die freien Enden der Rohre in die Armatur stecken.
» Das Rückwand-Unterteil in das Rückwand-Oberteil einrasten.
» Anschlussrohre mit dem Gerät verschrauben.

Die Gerätekappe muss für diese Installation vorbereitet werden:

» Durchführungsöffnungen in die Gerätekappe sauber ausbrechen (M a), ggf. Feile benutzen.

Gerätebefestigung:

» Die Rückwand im unteren Gerätebereich mit zwei zusätzlichen Schrauben befestigen (M 24).

Kappenmontage:

» Gerätekappe oben einhängen und unten auf die Rückwand schwenken und hörbar einrasten. Überprüfen Sie den festen Sitz der Gerätekappe auf der Rückwand.

7. Technische Daten

7.1 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

DDLE 18 EASY DDLE 21 EASY DDLE 24 EASY
228840 228841 228842
Hersteller		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil		S	S	S
Energieeffizienzklasse		A	A	A
Jährlicher Stromverbrauch	kWh	480	477	475
Energetischer Wirkungsgrad	%	39	39	39
Temperatureinstellung ab Werk	°C	55	55	55
Schallleistungspegel	dB(A)	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	keine	keine

7.2 Datentabelle

DDLE 18 EASY DDLE 21 EASY DDLE 24 EASY
228840 228841 228842
Elektrische Daten
Nennspannung	V	380	400	415	380	400	415	380	400	415
Nennleistung	kW	16,2	18	19,4	19	21	22,6	21,7	24	25,8
Nennstrom	A	24,7	26	27	29,5	31	32,2	33,3	35	36,3
Absicherung	A	25	25	32	32	32	32	35	35	40
Phasen		3/PE			3/PE			3/PE
Frequenz	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-
Max. Netzimpedanz bei 50Hz	Ω	0,379	0,360	0,347	0,325	0,308	0,297	0,284	0,270	0,260
Spezifischer Widerstand _15 ≥ (bei kalt ≤ 35^)	Ω cm	1100			1100			1100
Spezifische Leitfähigkeit _15 ≤ (bei kalt ≤ 35^)	μS/cm	909			909			909
Anschlüsse
Wasseranschluss		G 1/2 A			G 1/2 A			G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck	MPa	1			1			1
Werte
Max. zulässige Zulauftemperatur	°C	35			35			35
Ein	l/min	>3,0			>3,0			>3,0
Volumenstrom für Druckverlust	l/min	5,2			6,0			6,9
Druckverlust bei Volumenstrom		0,08 (0,06 ohne DMB)			0,1 (0,08 ohne DMB)			0,13 (0,1 ohne DMB)
Volumenstrom-Begrenzung bei	l/min	8,0			8,0			9,0
Warmwasserdarbietung	l/min	9,9			11,6			13,2
bei Darbietung	K	26			26			26
Hydraulische Daten
Nenninhalt	I	0,4			0,4			0,4
Ausführungen
Temperatureinstellung	°C	42/55			42/55			42/55
Schutzklasse		1			1			1
Heizsystem Wärmeerzeuger		Blankdraht			Blankdraht			Blankdraht
Farbe		weiß			weiß			weiß
Schutzart (IP)		IP25			IP25			IP25
Dimensionen
Höhe	mm	485			485			485
Breite	mm	226			226			226
Tiefe	mm	93			93			93
Gewichte
Gewicht	kg	3,6			3,6			3,6

7.3 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe „Datentabelle“.

Normangabe bei 15 °C 20 °C 25 °C
Spez. Widerstand ρ	Spez. Leitfähigkeit σ Spez. Widerstand ρ		Spez. Leitfähigkeit σ Spez. Widerstand ρ			Spez. Leitfähigkeit σ
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

Warmwasserleistung

Aus nachfolgender Tabelle können Sie die Mischwassermenge entnehmen. Die Formelzeichen haben folgende Bedeutung:

1 = Kaltwasser-Zulauftemperatur

2 = Mischwassertemperatur

3 = Auslauftemperatur.

Nutztemperatur zum Beispiel für:

Dusche, Handwäsche, Wannenfüllung usw. Küchenspüle und bei Einsatz von Thermostat-Armaturen.

	_2 = 42^
kW	18	21	24
_1	l/min *
6°C	7,2	8,4	9,6
10°C	8,1	9,4	10,8
14°C	9,2	10,8	12,3

	_3=55°C
kW	18	21	24
_1	l/min *
6°C	5,2	6,1	7,0
10°C	5,7	6,7	7,7
14°C	6,3	7,3	8,4

Die Tabellenwerte sind auf eine Nennspannung von 400 V bezogen. Die Auslaufmenge ist abhängig vom vorhandenen Versorgungsdruck und der tatsächlich anliegenden Spannung.

7.4 Landesspezifische Zulassungen und Zeugnisse

Deutschland:

Für die Geräte dieser Typenreihe ist aufgrund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

8. Störungsbeseitigung

Lebensgefahr durch Stromschlag!

Um das Gerät prüfen zu können, muss die Spannung am Gerät anliegen.

Anzeigemöglichkeiten LED-Diagnoseampel
	rot leuchtet bei Störung
	gelb leuchtet bei Heizbetrieb
	grün blinkt: Gerät am Netz

Störung / Anzeige Diagnoseampel Ursache Behebung
Durchfluss zu gering Duschkopf / Perlatoren verkaht Entkalken ggf. erneuern.
			Verschmutzung Sieb (27) reinigen.
Solltemperatur wird nicht erreicht		Eine Phase fehlt	Sicherung überprüfen (Hausinstallation).
Heizung schaltet nicht ein / kein warmes Wasser		Lufterkennung zensiert Luft im Wasser und schaltet Heizleistung kurzzeitig ab	Gerät geht nach einer Minute wieder in Betrieb.
	Kein warmes Wasser Keine Ampelanzeige	Sicherung aus Sicherung überprüfen (Hausinstallation).
		Sicherheits-Druckbegrenzer AP 3 hat ausgeschaltet	Fehlerursache (zum Beispiel defekter Druckspüler) beseitigen.Nachgeschaltetes Zapfventil 1 Minute öffnen.Das Heizsystem wird dadurch druckentlastet und abgekühlt und vor Überhitzung geschützt.Aktivieren Sie den Sicherheits-Druckbegrenzer bei Fließdruck, indem Sie die Rücksetztastedrücken (10).
		Elektronik defekt Elektronik (7) prüfen ggf. tauschen.
	Kein warmes Wasser und Durchfluss >3 l/minAmpelanzeige: grün blinkt oder Dauerlicht	Elektronik defekt Elektronik (7) prüfen ggf. tauschen.
		Durchflusserkennung DFE nicht aufgesteckt	Stecker von der Durchflusserkennung wieder aufstecken.
		Durchflusserkennung DFE defekt Durchflusserkennung prüfen ggf. tauschen.
	Kein warmes Wasser und Durchfluss >3 l/minAmpelanzeige: gelb Dauerlicht grün blinkt	Sicherheits-Temperaturbegrenzer (STB) ausgelöst oder unterbrochen	Sicherheits-Temperaturbegrenzer aktivieren ggf. austauschen (14).
		Heizsystem defekt	Widerstand Heizsystem (15) messen ggf. tauschen.
		Elektronik defekt Elektronik (7) prüfen ggf. tauschen.
	Kein warmes Wasser Ampelanzeige: rot Dauerlicht grün blinkt	Kaltwasserzulauftemperatur >35 °C Kaltwasserzulauftemperatur zum Gerät verringern.
		Durchfluss >25 l/min	Durchfluss zum Gerät verringern.
		Kaltwasser-Sensor defekt	Elektronik (7) prüfen ggf. tauschen.

9. Sonderzubehör

Das Sonderzubehör ist im Fachhandel erhältlich.

Direktzapf-Armatur für Durchlauferhitzer

ADEo 70 WD - Einhebelmischer mit Umschaltung Wanne / Brause

Montage-Zubehör

Rohrbausatz-Untertischmontagesatz UT 104

Wasseranschlüsse mit 12 mm Quetschverschraubung

Universal-Montagerahmen

bestehend aus:

Montagerahmen mit elektrischer Verdrahtung.

Dieser Bausatz schafft zwischen der Geräterückwand und der Installationswand einen Hohlraum von 30 mm. Diese ermöglicht einen Unterputz-Elektroanschluss an jeder beliebigen Stelle hinter dem Gerät. Die Tiefe des Gerätes erhöht sich um 30 mm. Durch den Bausatz verändert sich die Schutzart in IP 24 (spritzwassergeschützt).

Rohrbausatz-Versatzmontage

bestehend aus:

Universal Montagerahmen (Techn. Beschreibung siehe „Universal-Montagerahmen).

Rohrbögen zur vertikalen Verschiebung des Gerätes gegenüber dem Wasseranschluss um 90 mm nach unten.

Rohrbausatz-Gas-Wasserheizer-Austausch

bestehend aus:

Universal Montagerahmen (Techn. Beschreibung siehe „Universal-Montagerahmen).

Rohrbögen für eine Installation bei vorhandenen Gas-Wasserheizer-Anschlüssen (KW links und WW rechts).

Lastabwurfrelais LR 1-A

Vorrangschaltung des Durchlauferhitzers bei gleichzeitigem Betrieb von zum Beispiel Elektro-Speicherheizgeräten. Anschluss des LR 1-A siehe L.

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

WSKAZÓWKI SPECJALNE

OBSŁUGA

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
