BEDIENUNGSANLEITUNG Perfekt Cylinda

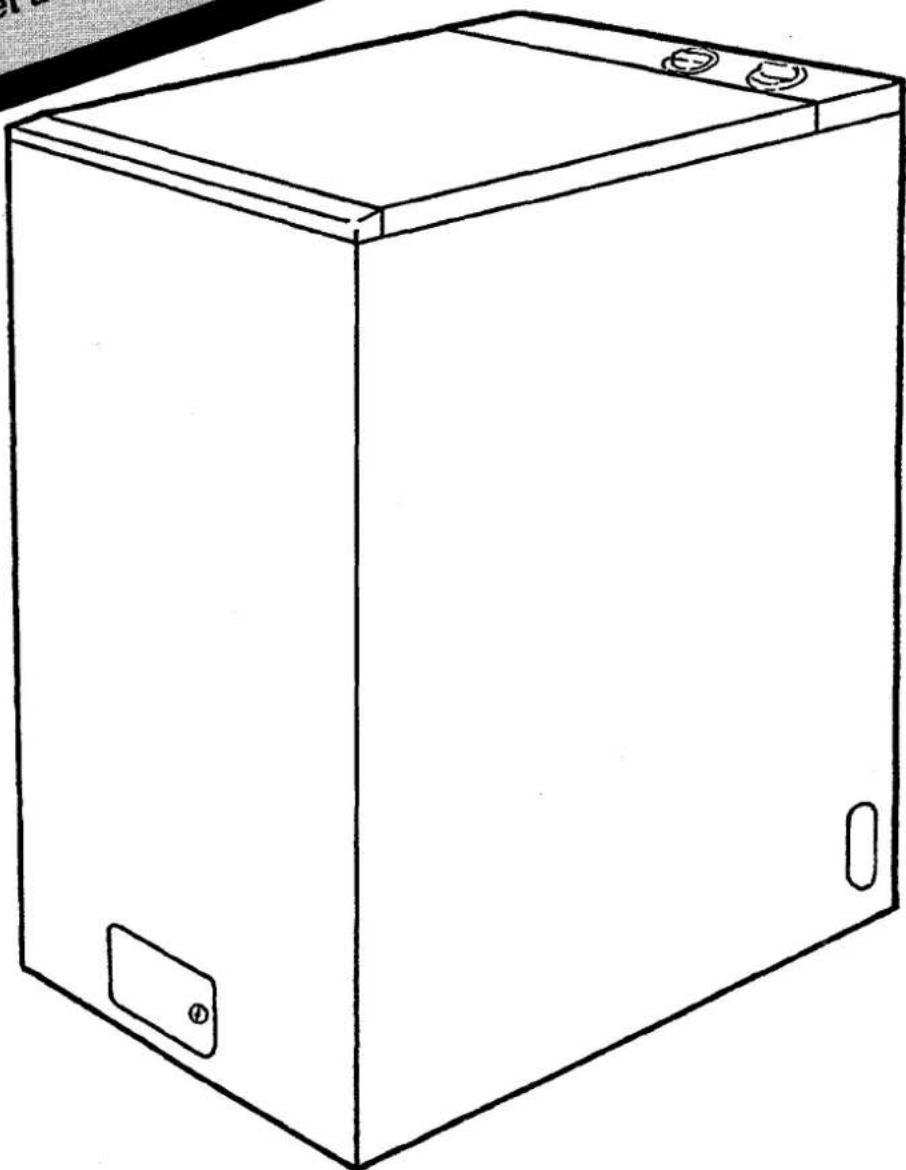

Så används Cylinda Perfekt

tvättmaskin

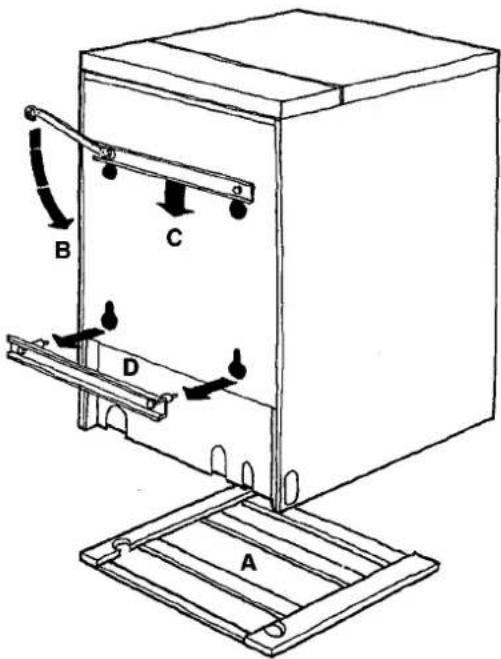

Viktigt! Maskinen har transportstöd som hindrar tvättbehållaren från att skaka medan maskinen transporteras. De måste tas bort innan maskinen startas (se sid 10). Läs hela bruksanvisningen innan du börjar använda tvättmaskinen, så får du bästa utbytet av den!

Line drawing of a rectangular box with two side panels and a small door, no text or symbols present.

Innen du använder maskinen första gången: Läs igenom hela bruksanvisningen Glöm inte att ta bort transport- stöden (se sid 10)! Maskinen får inte användas till kemtvätt e dyl.

Innehåll

Sid

Så här tvättar man ......2

Tvättmaskinens delar......2

Öppnas inte luckan? ......3

Sortera tvätten 4

Hur mycket tvättmedel

behövs? 5

Sköljmedel 5

Miljörutan 5

Ställ in tvättprogrammet .....6–7

Skötsel 8–9

Om maskinen inte fungerar 9

Garanti och service .....9

Tillbehör 10

Tekniska uppgifter .....10

Installation....10-11

Ta bort transportstöden

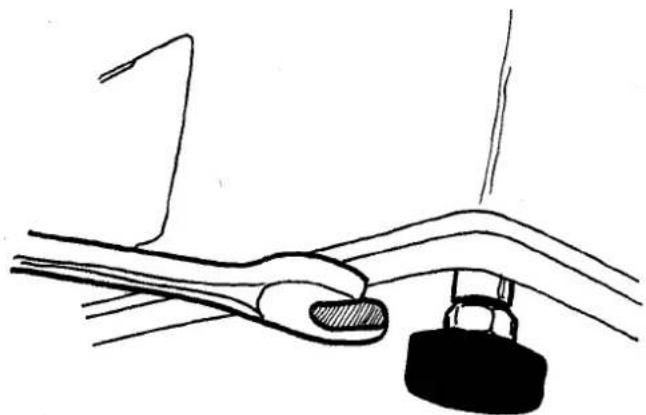

Justera fötterna

Elinstallation

Anslutning till vatten

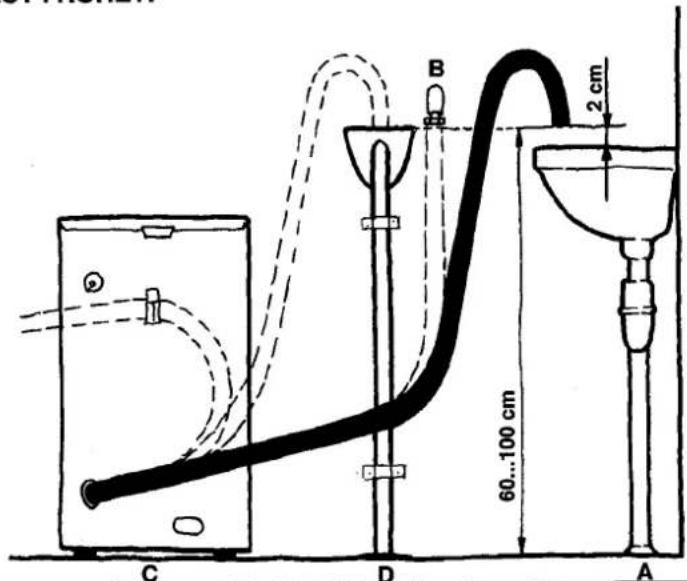

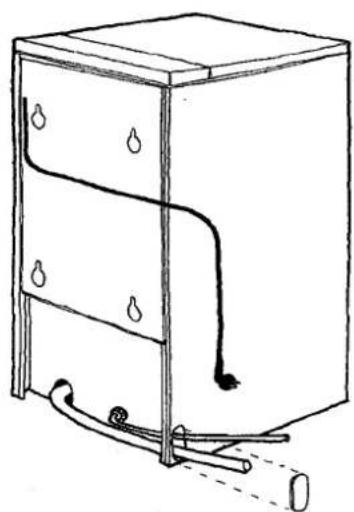

Anslutning till avlopp

Säkerhet

Snabbfakta....12

Så tvättar man

Så väljer man program

Så här tvättar man

Följ siffrorna i det färgade bandet genom häftet, så får du en kortfattad bruksanvisning för tvättmaskinen. Under bandet finns litet utförligare kommentarer och tips.

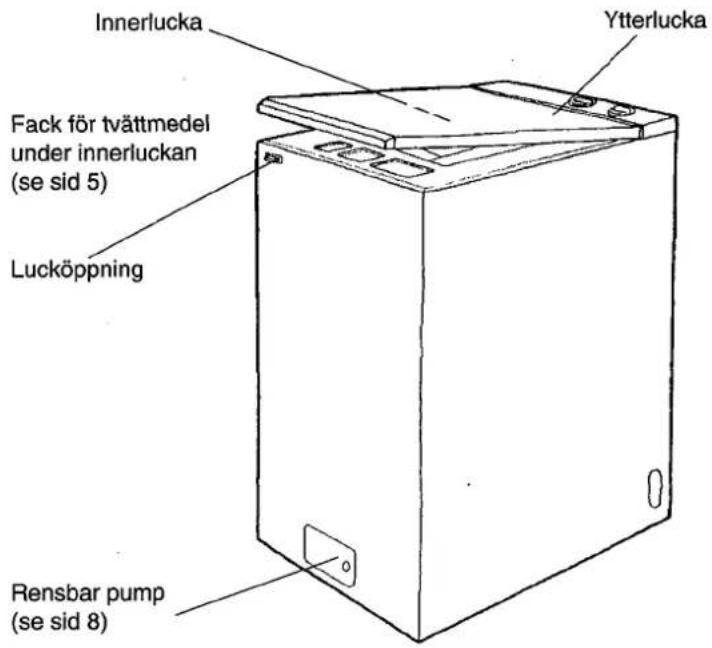

Tvättmaskinens delar

Innerlucka Ytterlucka Fack för tvättmedel under innerluckan (se sid 5) Lucköppning Rensbar pump (se sid 8)

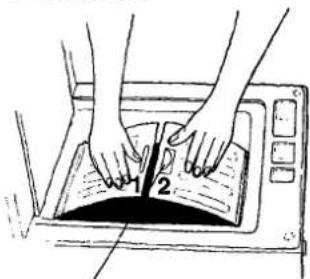

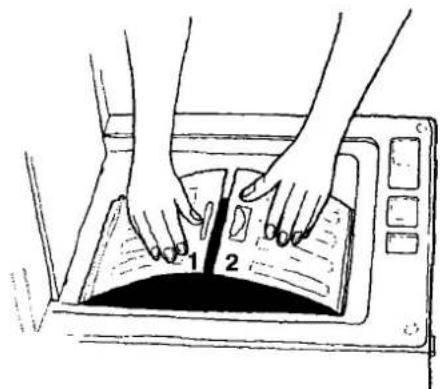

Öppning av trumluckor

Tryck ned luckorna med båda händerna. Släpp upp den vänstra litet före den högra.

Diagram showing hands operating a device with labeled parts 1 and 2, likely illustrating a mechanical or electrical component.

Tvättrumma med trumluckor

Diagram showing hands operating a device with labeled parts 1 and 2, likely illustrating a mechanical or electrical setup.

Låshake

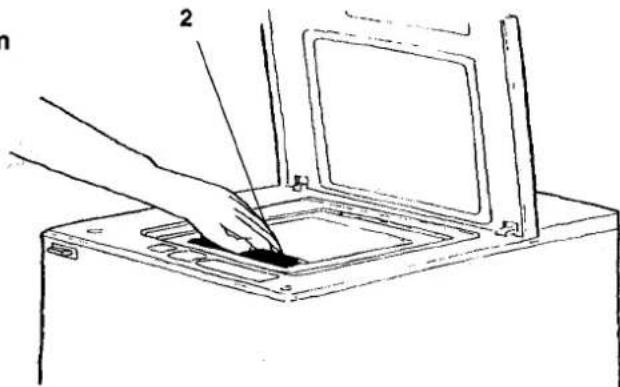

Stängning av trumluckor

Tryck ned den högra luckan 2 först och därefter den vänstra 1 och låt den haka i låshaken som sitter på den högra.

Line drawing of a hand inserting a component into a device (no text or symbols)

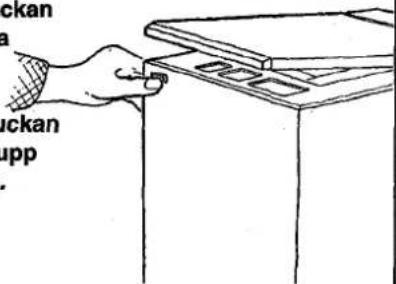

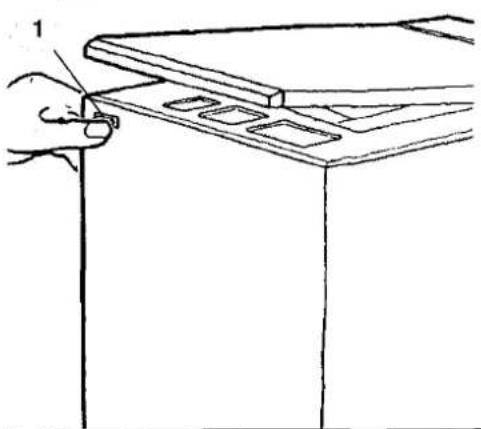

1 Öppna ytterluckan genom att trycka in regeln.

2 Öppna innerluckan genom att lyfta upp lockets handtag.

Diagram showing a hand inserting a component into a device with labeled parts 1 and 2

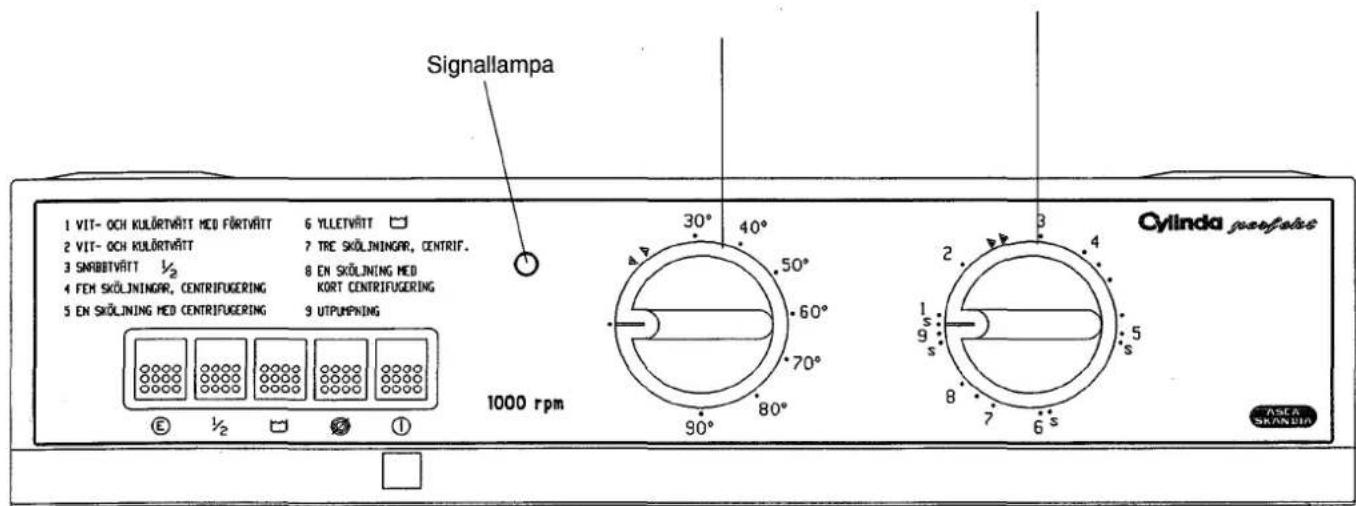

Manöverpanel
Temperaturvred

Vredet ställs in på önskad temperatur.

Programvred

Programvredet ska endast vridas medurs.

Signallampa 1 VIT- OCH KULÖRTVÄTT MED FÖRTVÄTT 6 YLLETVÄTT □ 2 VIT- OCH KULÖRTVÄTT 7 TRE SKÖLNINGAR, CENTRIF. 3 SMABBITVÄTT ½ 8 EN SKÖLNING MED 4 FEH SKÖLNINGAR, CENTRIFUGERING KORT CENTRIFUGERING 5 EN SKÖLNING MED CENTRIFUGERING 9 UTPUMPNING 1000 rpm Cylindra juoefekt ASCA SKANJIN

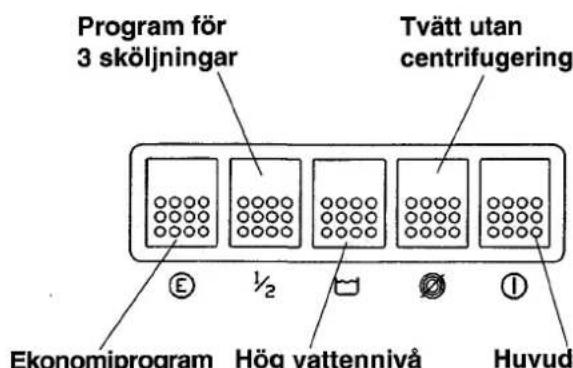

Program för 3 sköljningar Tvätt utan centrifugering E ½ Ekonomiprogram Hög vattennivå Huvud

Om man vill tvätta och skölja tvätten med hög vattennivå trycker man in knappen.

När kan ytterluckan öppnas

Av säkerhetsskäl läser sig maskinens ytterlucka vid varje urtappning och centrifugering. Luckan kan öppnas först ca 90 sekunder efter avslutat program.

Diagram showing hands operating a device with labeled parts 1 and 2, likely illustrating a mechanical or electrical component.

3

Öppna tvättrumman så här:

Tryck ned båda trum- luckorna — en med var hand.

Släpp upp den vänstra före den högra.

4

Lägg i tvätten

Hand holding a cloth over a microwave oven with a mesh-patterned lid (no text or symbols visible)

Sortera plaggen efter hur smutsiga de är, efter kulör och material för att välja rätt tvätt. Den här tabellen ger tips om lämpliga tvättprogram för olika material och tvättmängder. Maskinens tvättprogram beskrivs detaljerat på sid 6–7.

Material och tvätt-märkning	Lämpliga program(se vidare sid 6)	Mängd tvätt
Bomull, linne.Vita och ljustkulörta plagg	vittvätt90° (eller 60°)	3,3 kg(full trumma)
Bomull, linne.Mörkare kulörta plagg	kulörtvätt60°	3,3 kg(full trumma)
Polyesterbomull/polyesterpolyamid,viskosvita plagg	vitsyntettvätt60°	1,7 kg(halv trumma)
	kulörtsyntettvätt40°	1,7 kg(halv trumma)
Acetat, akryl,polyester/ylle.Plagg med känsligare färger	fintvätt40°	1,7 kg(halv trumma)
Silke och mycketömtåligaplagg	ylle30°	1,0 kg(1/3 trumma)
Plagg märkta medIWS-märkeoch superwash	ylle40°	1,0 kg(1/3 trumma)

Förtvätt eller inte?

När man tvättar plagg som bara är lätt nedsmutsade kan man hoppa över förtvätten och enbart köra huvudtvätt. Då spar man ca 20 minuter av tvättiden.

Snabbprogram

Maskinen har ett speciellt snabbprogram som spar både tid och energi. Det har kortare huvudtvätt, färre sköljningar och saknar förtvätt. Snabbprogrammet bör inte användas för hårt smutsad tvätt. Se sid. 6—7.

Hand-drawn sketch of a jacket with checkered pattern and pocket (no text or symbols)

Vänd ut och in

på känsliga plagg. Då minskar risken för noppbildning, färgveck mm.

Ekonomiprogram

Obs! Temperaturen ska samtidigt vridas ner till 60° för vittvätt, till 40° för kulör- eller syntetvätt. Med knappen intryckt förlängs huvudtvätten 10 min.

Nya kulörta plagg

bör tvättas separat de första gångerna. Det finns risk för att de innehåller för mycket färg, som kan missfärga andra piagg.

Simple line drawing of a pair of trousers with a belt (no text or symbols)

Fickor, blixtlås

Töm fickor, och låt dem gärna tvättas ut- och invän- da. Dra igen blixtlås, så att de inte repar upp textilierna.

Hur mycket är 3,3 kg tvätt?

Illustration of stacked rolled documents or sheets (no text or symbols visible)

En full maskin rymmer 3,3 kg tvätt. Det motsvarar t ex 2 örngott, 2 underlakan och 2 påslakan.

Om du fyller trumman utan att packa hårt, är det ungefär 3,3 kg tvätt.

3,3 kg–full trumma

1,7 kg-halv trumma

1,0 kg–1/3 trumma

I flera av tvättprogrammen står 1,7 kg resp 1,0 kg tvätt. 1,7 kg innebär att du kan fylla tvättmaskinen till hälften, 1,0 kg att du kan fylla den till ca tredjedelen.

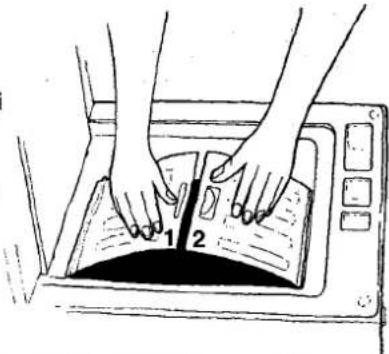

5 Stäng trumluckorna så här:

1. Tryck ned den högra luckan.
2. Tryck sedan ned den vänstra så att den fäster i haken på den högra luckan. Se till så att tvätten inte kläms fast av luckorna.

Diagram showing hands operating a device with labeled parts 1 and 2, likely illustrating a mechanical or electrical component.

6

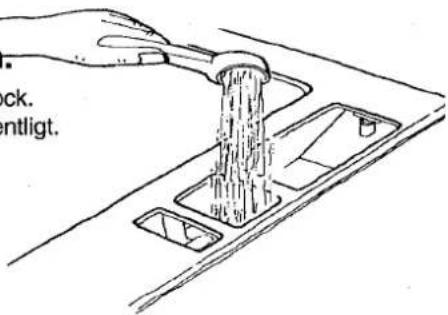

Fyll på tvättmedel och eventuellt sköljmedel i de skilda faeken.

Lägg ned maskinens lock. Stäng innerluckan ordentligt.

ck. entligt.

Hur mycket tvärtmedel behövs?

På tvättmedelsförpackningarna finns anvisningar för hur mycket tvättmedel man bör använda. Maskinen rymmer 3,3 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen något. Undvik överdosering.

Flytande tvättmedel

kan utnyttjas både vid förtvätten och vid huvudtvätten. Håll plastskivan i läge NER, när du använder flytande tvättmedel. Lyft upp plastskivan till läge UPP, när du använder pulver tvättmedel.

Sköljmedel

Sköljmedel hälls i det vänstra facket. Medlet sugs av en hävert in i behållaren. I sköljmedelsfacket kan finnas något vatten kvar från föregående tvätt. Sköljmedel doseras enligt doseringsanvisningen. Om det finns för mycket sköljmedel i facket, kan hävertverkan uppstå. Då tappas sköljmedlet i vattnet för tidigt och försämrar tvätteffekten.

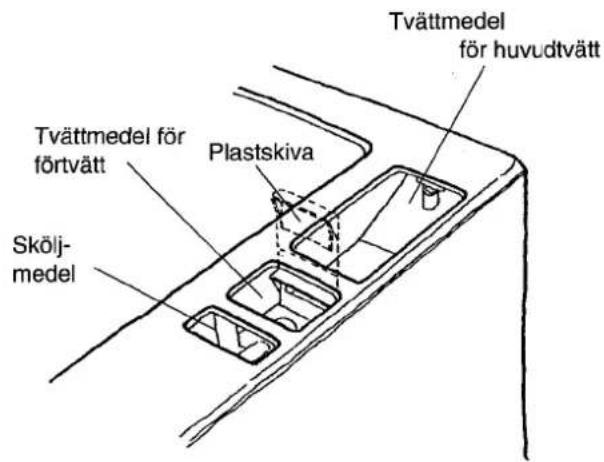

Tvättmedel för huvudtvätt Tvättmedel för förtvätt Plastskiva Skölj- medel

Vattnets hårdhet

Vattnet är olikt "hårt" på olika ställen. Hårdheten mäts i °dH. Ring till vattenverket på din ort och fråga efter vattnets hårdhetsgrad. Ju hårdare vatten, desto mer tvättmedel.

Programval

Du kan spara mycket energi genom att inte använda starkare program än nödvändigt.

• Om möjligt, tvätta fulla maskiner.
• Tryck in E-knappen, samt välj en lägre tvättemperatur, så spar du energi.
• Tryck in 1/2 -knappen, när du tvättar en liten last. Så spar du vatten.

Tvättmedel

Överdosering av tvättmedel ger inte bättre tvättresultat, utan medför bara en extra belastning för miljön.

Prova att använda mindre tvättmedel och öka endast om du blir missnöjd med tvättresultatet.

Illustration of a tree inside a circular frame, showing detailed foliage and soil layers (no text or symbols)

Tryck in om du vill ha ...

...ekonomiprogram

Obs! Temperaturen ska samtidigt vridas ner till 60° för vittvätt, till 40° för kulör- eller syntettvätt. Med knappen intryckt förlängs huvudtvätten 10 min.

... program för 3 sköljningar och kort centrifugering

Med knappen intryckt sköljer maskinen 3 gånger (i stället för 5) samt gör en kort centrifugering.

... hög vattennivå

Med knappen intryckt tvättar och sköljer maskinen med extra mycket vatten.

Tryck in denna knapp om du tvättar ylle eller ömtåliga konstfiber. Ylle och plagg av ömtålig konstfiber kan skadas om de tvättas med låg vattennivå.

... tvättning utan centrifugering

Om man trycker in knappen stannar maskinen med sista sköljvattnet kvar. Om man trycker in 1/2 knappen och frigör knappen Ⓞ, får man dock en kort centrifugering

Ett program när du har bråttom!

Tvättmaskinen har ett speciellt snabbtvättprogram som spar både tid och energi. Huvudtvätten är kortare och sköljningarna färre. Förtvätt saknas helt. Du kan använda snabbprogrammet med vilken tvättemperatur som helst. Väljs snabbprogrammet när du vill tvätta tvätt som inte är så hårt smutsad.

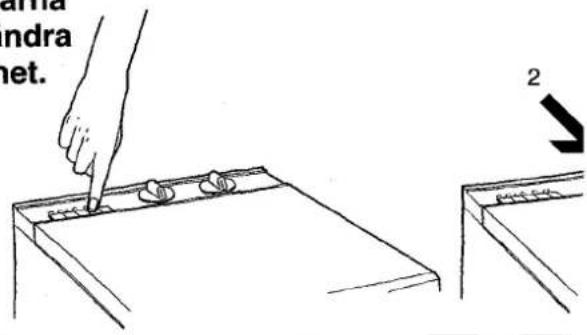

7 Tryck in en eller flera av knapparna om du vill förändra tvättprogrammet.

Andra net.

Gör dina egna tvättprogram!

Med hjälp av temperaturvredet, tillval och programvredet kan du sätta ihop många olika tvättprogram. Därför är det lätt att finna ett lämpligt program också för nya typer av tyger.

I tabellen ger vi exempel på vanliga tvättprogram. Till höger i tabellen visas vad maskinen gör under programmet. Du kan spara mycket energi genom att inte använda starkare program än nödvändigt.

Exempel på program:

Tvättmärkning	Typ av tvätt	Så ställs maskinen in			Tvätttid iminca*
		Temperaturvred	Tryck inknapp	Program-vred
	Vittvätt med förtvätt				140
	Vittvätt med förtvättEkonomiprogram				125
	Vittvätt				120
	VittvättEkonomiprogram				105
	Kulörtvätt med förtvätt				115
	Kulörtvätt				95
	Snabbtvätt				35
	Vit syntettvätt("skrynkelfri") med förtvätt				85
	Vit syntettvätt("skrynkelfri")				65
	Kulört syntettvättmed förtvätt				70
	Kulört syntettvätt				50
	Fintvätt				50
	Mild fintvätt				40
	Ylle				50

8 1

Vrid programvredet (1) till önskat program

Vrid temperaturvredet (2) till önskad temperatur.

Programvredet skall endast vridas medurs.

Tryck ned huvudströmbrytaren. Då tänds signallampan. Nu startar maskinen och arbetar enligt tabellen nedan.

Om du ångrar dig ...

Ställ först huvudströmbrytaren på 0.

... och vill lägga i mer tvätt:

Öppna luckorna och lägg i tvätten.

... och vill ha annat program:

Vrid programvredet (och ev. temperaturvredet) till ett annat läge.

... och vill avbryta:

Vrid programvredet till 9. Vid återstart tryck ned huvudströmbrytaren. Maskinen pumpar då ut vattnet. Luckan går att öppna efter ca 90 sekunder när pumpen har stannat. Se också sidan 3.

Det här betyder siffrorna på program- vredet:

1 Start för program med förtvätt
2 Start för program utan förtvätt
3 Start för kort tvättprogram
4 Fem sköljningar, centrifugering
5 En sköljning med centrifugering

Start för ylletvätt
7 Tre sköljningar, en kort centrifugering
⑧ En sköljning med en kort centrifugering
Utpumpning av vattnet
Programmet slutar på punkt S (=stopp)

tergi-gång /h 1*	Vatten för-bruk-ning I	Det här gör maskinen automatiskt
		Förtvätt	Huvudtvätt	3 skölj-ningar	Centri-fugering 2 min	2 skölj-ningar	Centri-fugering och uppluckning 16 min
1,6	63
0,9	63		Förlängd+10 min
1,6	59
0,9	59		Förlängd+10 min
0,9	63
0,9	59
0,4	40		Kort
0,8	40
0,8	35
0,4	40
0,4	35
0,4	35
0,4	70		Kort
0,6	70		Kort

* Uppgifterna bygger på att det vatten som tas in i maskinen har en temperatur på 15 °C

Efter dessa program stannar maskinen med sista sköljvattnet kvar. Vrid programvredet till 9, så får du utpumpning av vattnet. De flesta plagg tål en försiktig centrifugering. Observera att knappen Ⓞ inte är intryckt om du vill ha en kort centrifugering

Sista sköljvattnet kvar i maskinen. Vrid programvredet till 9 (utpumpning).

När maskinen stannar

• Efter ett program där vattnet pumpats ut kan man öppna luckan efter ca 90 sek.
• Efter ett program där vatten finns kvar i maskinen, välj något av följande:
  8 kort centrifugering (frigör knappen Ⓞ)
  5 lång centrifugering (frigör knappen)
  9 utpumpning av vatten

Efter tvätten:

Stäng av maskinen med huvudströmbrytaren.

Vrid temperaturvredet till 0. Stäng vattenkranen.

Öppna ytterluckan genom att trycka in regeln.

Skölsel

Kontroll av avloppspump

Framtill i maskinen finns en avloppspump. Om den blir tilltäppt, sker rengöringen på följande sätt:

• Kontrollera, att det inte finns vatten i maskinen.
  ● Dra ut stickproppen ut uttaget.
• Öppna pumpens skyddslock på nedre delen av ytterhöljet genom att vrida slitsen i plastknappen till lodrätt läge (t ex med hjälp av en slant).

Line drawing of a hand holding a small object against a plain background (no text or symbols)

• Öppna luckan genom att trycka på dess vänstra sida.
• Avlägsna pumpens locktapp genom att vrida den moturs så mycket att den rör sig lätt och dra ut locktappen.

Line drawing of a hand holding a small object inside a rectangular device (no text or symbols)

• Avlägsna också mellanringen i pumpen och rengör den.
• Kontrollera att det inte finns smuts i pumpens propeller eller i pumphöljet.
• Efter rengöringen, skjut in mellanringen i pumpholken så långt det går.
• Placera locktappen på sin plats så att fästena på tappen passar mot fästets motsvarande uttag.
• Stäng locket genom att vrida det medurs.
• Stäng luckan och lås den genom att vrida slitsen i plastknappen vågrätt.

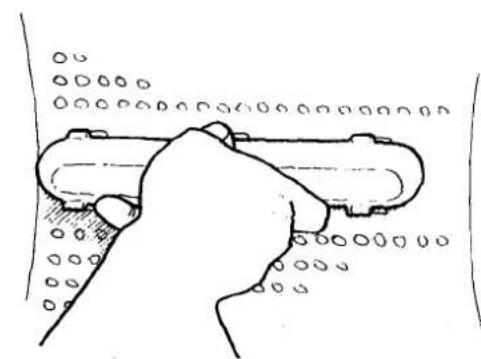

Rensluckan

Om ett föremål har fallit igenom trumman ner i behållaren kan man komma åt det så här:

• Öppna trummans luckor.
• Lossa valken i botten genom att skjuta den i pilens riktning. Stöd fingrama med handflatans sida mot trummans sidovägg (se bilden).
• Plocka upp föremålen på behållarens botten genom öppningarna under valken.

Hand pressing a button on a device with a black arrow indicating left motion (no text or symbols)

Diagram of a hand gripping a cylindrical object with circular holes, no text or symbols present

- Sätt tillbaka valken genom att placera dess fästen på trummans motsvarande öppningar och skjut valken i motsatt riktning.

OBS! Om trummans öppningar syns, är valken fastsatt på felaktigt sätt vilket kan medföra, att plaggen rivs sönder. Kontrollera att trummans öppningar täcks helt. Då är valken fastsatt på rätt sätt.

Line drawing of a hand inserting a card into a box (no text or symbols)

Se till att ingen tvätt finns kvar i trumman. Låt luckorna stå öppna några timmar så att maskinens inre delar torkar.

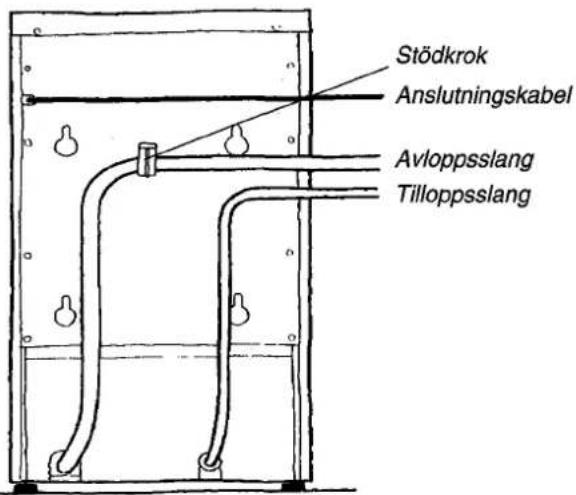

Kontrollera slangarna!

Man bör ta en titt på slangarna minst en gång om året. Speciellt gäller detta tilloppsslangen, som står under högt tryck och behöver bytas om den får sprickor eller andra skador.

Stödkrok Anslutningskabel Avloppsslang Tilloppsslang

Om maskinen inte fungerar

Maskinen startar inte när man trycker in huvudströmbrytaren

① Kontrollera att programvredet står i början av programmet.
② Är ytterluckan ordentligt stängd? Tryck till den noga.
③ Om maskinen inte vill centrifugera. Kontrollera först att inte Ⓞ är nedtryckt. Kontrollera därefter att vattnet pumpas ut ordentligt, att avloppspumpen är rensad och att inga stopp finns i avloppslangen. Finns det för mycket vatten kvar vid centrifugering utesluts denna automatiskt.
④ Är strömmen bruten? Kontrollera säkringar ("proppar").

Maskinen tar inte vatten när den startar

① Är kranen på vattenledningen öppen?
② Är silen i maskinens vattenintag tilltäppt?
③ Skruva loss slangen och se efter. (Glöm inte att först stänga vattenkranen!)

Mycket lödder i sista sköljvattnet, eller vatten finns kvar i maskinen efter centrifugering/utpumpning

① Är det ett veck på avloppsslangen?
② Är avloppspumpen blockerad av något föremål? Rensa pumpen, se sid 8.
③ Har något föremål fastnat i avloppsslagens utlopp?

Ange alltid tvättmaskinens typ- och tillverkningsnummer när du beställer service.

Service och försäljningsvillkor

Försäljningsvillkor

I Sverige gäller Konsumentköp EHL 91 samt EHL Trygghetsförsäkring.

De finns på följande platser:

Service

Innan du beställer service, fundera på om felet beror på något som du själv kan rätta till.

Det finns en checklista här intill.

För service kontaktas något av ASEA-SKANDIAS servicekontor.

• Stockholm
  ● Göteborg
  ● Malmö ● Jönköping
  ● Skara ● Norrköping
• Örebro
• Karlstad
  ● Uppsala ● Borlänge
  ● Gävle ● Sundsvall
• Östersund
• Umeå
  ● Luleå ● Växjö
  ● Västerås

Tilohor

Med tvättmaskinen följer:

● bruksanvisning med installations-anvisningar
● garantibestämmelser
● typgodkänt slangställ för anslutning till tryckvatten

Tekniska uppgifter

Mått	850x450x600 mm
Vikt	65 kg
Tvättkapacitet	3,3 kg torr tvätt
Trumvolym	43 l
Trumvarvtal vid lång centrifugering	1000 varv/min

Kort centrifugering

● fin- och ylle- tvätt 450 varv/min
● syntet och snabbtvättt 850 varv/min

Anslutnings-effekt 2150 W/10 A

Elementeffekt 2000 W

Stickproppsanslutning

Material i tvät- trumma och i vätskebehållare Rotstfritt stål

Material i ytterhölje Varmförzinkad och pulverlackerad stålplåt

Uppställning Fyra ställbara gummiklädda fötter

Vatten- anslutning 1,5 m gummislang

Vattentryck 0,1–1 MPa (10–100 N/cm², 1–10 kp/cm²)

Avlopp 1,5 m plastslang, invändigt 20 mm i genomskärning

Installation:

Ta bort transportstöden!

Maskinen är försedd med transportstöd som skall avlägsnas innan maskinen tages i bruk. Transportstöden hindrar tvättbehållaren att skaka under transport.

A. Lyft upp maskinen från underläggsramen.
B. Lossa skruvarna i transportstöden (4 st) från maskinens behållare t ex med hjälp av länk- eller hylsnyckel (13 mm).
C. Då skruvarna har lossnats faller stödet ned.
D. Dra ut transportstöden med sina skruvar och mellanholkar genom öppningarna. Fastsätt plastpropparna (4 st) i öppningarna.

A B C D

OBS! Spara transportstöden. Om maskinen transporteras på nytt, bör transportstöden åter sättas på plats. Då blir maskinen inte skadad under transporten.

Justera fötterna

Det är viktigt att maskinen går med jämn gång när den centrifugerar. För detta krävs att maskinen står stadigt och vågrätt.

Justera därför på maskinen och dra till låsmuttrarna. Maskinen får luta högst 2°.

Simple line drawing of a hand holding a padlock and a tool, no text or symbols present

Elinstallation

Vid leverans är maskinen försedd med stickpropp och är kopplad 1-fas. Den skall anslutas till jordat vägguttag.

Om maskinen ansluts i våtutrymme skall vägguttag föregås av jordfelsbrytare.

Anslutning till fast kopplingsdosa skall utföras av behörig fackman.

Anslutning till vatten

Vattenanslutningen ska utföras av en person som har den kompetens som krävs.

Maskinen ansluts med den tilloppslang som följer med. Vattentrycket ska vara 0,1–1 MPa (ca 1–10 kp/cm². 10–100 N/cm²).

Det ska finnas avstängningskran på vattenledningen.

Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Denna kan annars täppa till silen i maskinens vattenintag.

Anslutning till avlopp

Maskinen levereras med kopplad avloppslang som ska läggas över kanten till en tvättho eller liknande. Höjden ska vara 60–100 cm över golvet. Se till att det inte finns nådot veck på slangen.

Maskinens avloppsslang får inte monteras fast i avloppet och slangens ända får inte komma under vatten. Vid användning ska avloppsslangen vara så rak som möjligt. Har slangen större krökar, blir avtappningen långsammare och t ex centrifugeringsresultatet sämre. Om man måste förlänga avloppsslangen, ska skarven och förlängningsslangen vara så utförda, att det inte kan uppstå något ökat strömningsmotständ. Slangen ska placeras så lågt som möjligt.

Vid felanslutning, t ex om avloppsslangens ända ligger på golvet, kan avtappningen bli långsammare eller sughävertverkan uppstå.

Line drawing of a two-door refrigerator with doors and a curved arm, no text or symbols present

Säkerhet

Tvättmaskinen är mycket säker att använda om bruksanvisningen följs noggrant och installation utförs på rätt sätt. I maskinen finns

• översvämningsskydd
• torrkokningsskydd
  återsugningskydd
  ● vattenintag styrt med nivåkontroll!

Maskinen startar inte om ytterluckan står öppen. Luckan kan inte öppnas under urtappning och centrifugering. Under andra funktioner stannar maskinen om luckan öppnas.

LÄMNA ALDRIG TVÄTTMASKINEN UTAN TILLSYN VID DRIFT.

Felaktig installation av vatten- och avioppsiedningar kan förorsaka vattenskador eller stömingar i vattenledningsnätet. Elektrisk anslutning skall ske i enlighet med säkerhetsbestämmelserna. Avstängningskranen bör alltid stängas efter avslutad tvätt. Då uncviker man eventuella slangskador och föijder förorsakade av dessa.

Tvättmaskinens eventuella reparationer ska utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra tvättmaskinen och leda till skada på person och/eller egendom.

MASKINENS TILLOPPSSLANG OCH AVLOPPSSLANG KAN LEDAS ANTINGEN UPPIFRÅN ELLER GENOM YTTERHÖLJETS BAKRE ÖPPNING ANTINGEN HÖGER ELLER VÄNSTER. AVLÄGSNA FÖRST PLASTSKIVAN SOM TÄCKER ÖPPNINGEN.

A. Avloppsslangens ända ska placeras 60–100 cm ovanför golvet. Avständet mellan slangens böjda ända och avlopppets övre kant ska vara minst 2 cm.
B. När den fästes på vägg, ska de ovannämnda måtten vara desamma.
C. Om avloppsslangens böjda ända placeras lägre än 60 cm, t ex WC-stol, ska slangen alltid ledas genom stödkroken bakom maskinen.

Vid behov skall hävertventil monteras på slangens högsta punkt. Stödkroken kan avlägsnas genom att vrida den först ett kvarts varv åt höger eller åt vänster, varefter den kan dras ut.

Anslutning av avloppsslangen till golvbrunn

Ett rör, ∅ 5 cm, dras upp från golvbrunnen minst 60 cm ovanför golvet (D). Röret skall stå stadigt på sin plats. Maskinens avlopps-slang stoppas ned.

OBS! KONTROLLERA ATT AVLOPPSSLANGEN LIGGER FAST I RÖRET.

B 2 cm 60...100 cm C D A

Så tvättar man:

Så välier man program:

Öppna ytterluckan genom att trycka in regeln.
② Öppna innerluckan genom att lyfta upp lockets handtag.

ckan a ckan upp

③ Lägg i tvätten och stäng trumluckorna

Illustration of a hand holding a mesh-wrapped object inside a microwave oven (no text or symbols)

45 Fyll på tvättmedel och ev. sköljmedel i de olika facken. Stäng innerluckan och stäng ytterluckan så den går i lås.

Tryck ned en eller flera av knapparna om du vill förändra tvättprogrammet. Se tabellen!
⑥ Vrid programvredet till önskat program. Vrid temperaturvredet till önskad temperatur. Se tabellen! Tryck ned huvudströmbrytaren.

Om du ångrar dig... Ställ först huvudströmbrytaren på 0.

...och vill ha annat program: Vrid programvredet (och ev. temperaturvredet) till önskat läge.

...och vill avbryta: Vrid programvredet till 9.

Tryck in huvudströmbrytaren, då pumpas vattnet ut från maskinen.

Ställ huvudströmbrytaren på 0.

Locket kan öppnas efter ca 90 sek efter att pumpen stannat.

7 När maskinen stannar:

Efter ett program där tvätten centrifugerats, kan ytterluckan öppnas efter ca 90 sek.

Efter ett program där vatten finns kvar i maskinen, kan luckan öppnas direkt eller något av dessa program väljas.

8 Efter tvätten:

Stäng av strömmen med huvudströmbrytaren. Vrid temperaturvredet till 0.

Stäng vattenkranen.

Öppna ytterluckan genom att trycka in regeln.

Hand holding a small object above a rectangular object, with no visible text or symbols

Tvätt märkning

Typ av tvätt

Så ställs maskinen in

Tempe- ratur- vred Tryck in knapp Program- vred

Vittvätt		med förtvätt	90°	-	1
		med förtvätt	60°	E	-1
			90°	-	2
			60°	E	2
Kulörtvätt		med förtvätt	60°	-	1
			60°	-	2
Snabbtvätt			valfri	1/2	3
	Vit,syntet-tvätt	med förtvätt	60°	1/2	1
			60°	1/2	2
	Kulörtsyntet-tvätt	med förtvätt	40°	1/2	1
			40°	1/2	2
	Fintvätt		40°	1/2	2
	Mildfintvätt		30°		6
	Ylle		40°		6
En sköljningmed en långcentrifugering			-	-	5
En sköljningmed en kortcentrifugering			-	-	8

Vrid program-vredet till...		...så får du
8 Frigör knappen	∅	en kort centrifugering
5 Frigör knappen	∅	en lång centrifugering
9		utpumpning av vattnet

ASEA

SKANDIA

PT 1935 (01.95)
