BEDIENUNGSANLEITUNG 11505 Cylinda

Så används Cylinda tvättmaskin

Viktigt!

Viktigt! Einstallationen måste utföras av en behörig fackman. Maskinen har transportstöd som hindrar tvättbehållaren från att skaka medan maskinen transporteras. De måste tas bort innan maskinen startas. (Se sid 10) Läs hela bruksanvisningen innan du börjar använda maskinen så får du bästa utbytet av den!

11505

12605

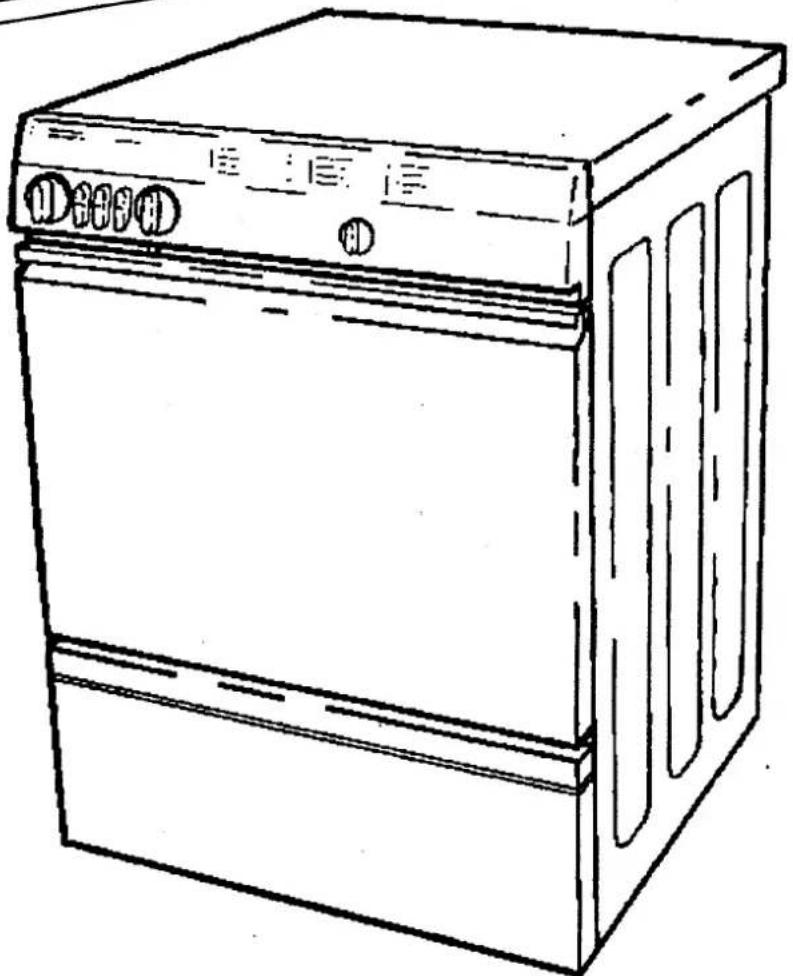

Line drawing of a simple kitchen appliance with front panel and side door (no text or symbols)

Tryckt på miljövänligt papper som uppfyller Miljöförbundets och Naturskyddsföreningens krav.

CE

Innan du använder maskinen första gången

Läs igenom hela bruksanvisningen. Glöm inte att ta bort transportstöden (se sid 10) Tvättluckan öppnas elektriskt. Innan maskinen är elansluten, kan luckan därför inte öppnas på normalt sätt. Maskinen får inte användas till komtyätt e dyl.

Så här tvättar man

Följ siffrorna i det övre bandet genom häftet, så får du en kortfattad bruksanvisning.

Under bandet finns litet utförligare kommentarer och tips.

Innehåll:

Så här tvättar man 2

Tvättmaskinens delar 2

Manöverpanel 3

Lucköppning 3

Sortera tvätten 4

Tvättmedel 5

Vilket program ska man välja 6

Programexempel 6-7

Skötsel 8

Säkerhet 9

Om maskinen inte fungerar 9

Service och garanti 9

Tekniska uppgifter 10

Installation 10-11

Ta bort transportstöden

Justera fötterna

Inbyggnad

Elinstallation

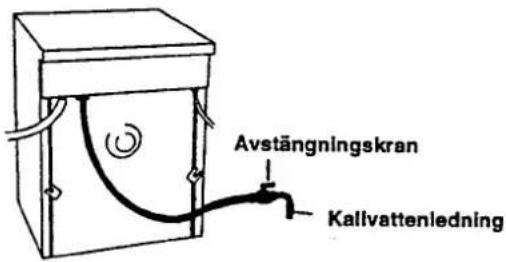

Anslutning till vatten

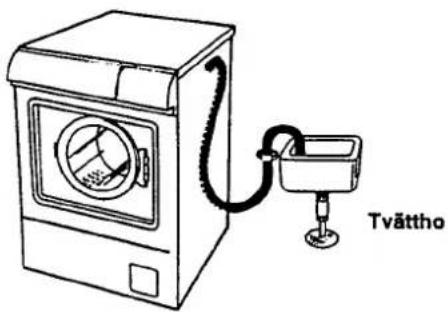

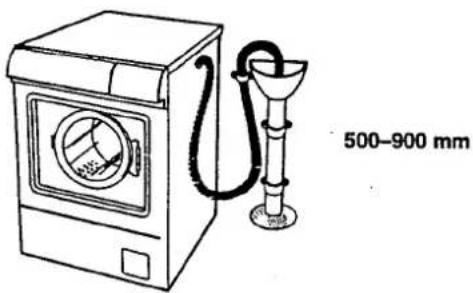

Anslutning till avlopp

Snabbfakta 12

Så tvättar man

Så väljer man program

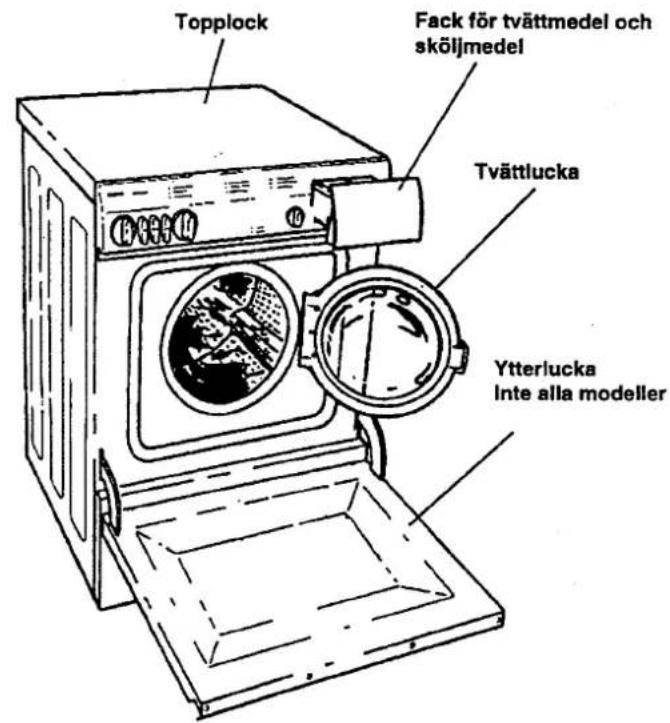

Tvättmaskinens delar

Toplock Fack för tvättmedel och sköljmedel Tvättlucka Ytterlucka inte alla modeller

Miljörutan

Programval

Du kan spara mycket energi genom att inte använda starkare program än nödvändigt.

• Tryck in » -knappen, så spar du vatten
• Tryck in E-knappen, samt välj en lägre tvättemperatur (ECO), så spar du energi.
• Välj högre centrifugeringshastighet. Då sparar du energi genom att torktumlaren/torkskåpet inte behöver torka bort lika mycket vatten.

Tvättmedel

Överdosering av tvättmedel ger inte bättre tvättresultat, utan medför bara en extra belastning för miljön.

Prova att använda mindre tvättmedel och öka endast om du blir missnöjd med tvättresultatet.

Cylinda för miljön

6 Tryck pa starckppen Häll starkkappen in tryck tills laminpen tintns (2 sekunden) ① Konvolves at programmed into star pa 0. Da är narmigen strummen dufnen. Vid i sa fall program- redet till drinker program. ② Af luclan ordnilligt standgt? Tryck fill den nogab. ③ Af kranen pa vertenidingen sppren? ④ Ay luclan ordnilligt standgt? Tryck fill den nogab. ⑤ At kranen pa vertenidingen sppren?

7 Mar maschinen stannat och den rodas lampan slcknat kan du oppan luckan genom att trycka paä Om du stannar miti i programt och vill sponna luckan: • Vird programvredet till 7, tryck in startkappen och halı den intyckt itiis indikeringsskiyan slutat rotera. • Vird dàfferer till program b och vanta ca 1,5 min tiiis sigallampan slcknat • Tryck paä Om du lagger in mer tvatt och starter pa nytt: Kontoliera at tvattmedel fins kvar! tvattmedelsfacket dosera annars 1/2 rekommendered manged tvattmedel.

3	Virtd programvallen till det program du vill ha:
1	Virtvat90°	Bomull, Jinne.Vita och Ijust kultura plagg	3.3 Kg(Rui tunnna)	Normal	4 min	4 min	70 min
2	Kulovatt60°	Bomull, Jinne.Morkaré kultura plagg. Nya kultra plagg dor tvattas separately de forsta gangerga	3.3 Kg(Rui tunnna)	Normal	4 min	4 min	70 min
3	Finvat40°	Polyester, Bomull/Polyster.nylon, Rayon, acetat, akyi.Blanda inte mkra och ljusa plaggi	1.7 Kg(Rai tunnna)	Normal	45 sek	60 min
4	Mild finvat40°	Silke och mycket otmaliga plagg	1 Kg(13 tunnna)	Skonsam	-	45 min
5	Villevat40°	Pagg markta med IWS-mbrke (4)och/eller superwash	1 Kg(13 tunnna)	Skonsam	45 sek	50 min
6	Centrifugering	Separat centrifugering			4 min	7 min
7	Snabbmatining	Avands for frammatining till doppinsglage, se punkt 7 ndan.				1 - 3 min

Sa tvattar man med Cylinder 15002

Så tvättar man med Cylinda TMC 95

1 Sortera tvätten

Line drawing of a shirt and two folded garments (no text or symbols)

Blanda inte ljusa och mörka textilier!

Nya kulörta bomullsplagg kan innehålla överskottsfärg och bör därför tvättas separat de första gångerna.

4

Oppna

tvättluckan

genom att trycka på

(Vid program 0 och 9 är luckan

spärrad.)

Line drawing of a mechanical component with a meshed circular opening and textured surface (no text or symbols)

5

Lägg i tvättmedel

Lägg i tvättmedel

medel (saminga tvatip)

Sköljmedel

Tvättmedel för förtvätt (endast program 1)

Tvättmedel för huvudtvätt (samtliga tvättprogram)

Pulver Flytano

Dosera enligt rekommendationerna på förpackningen.

Lägg in tvätten och tryck igen luckan.

tvättbøll, som laggs direkt tvättcylindern.

OBS!

Tvättboll kan inte användas i program

öppen?

1. Är kranen på vattenledningen

2. Är kranen på vattenledningen

3. Är luckan ordentligt stängd? Tryck till den pere

4. Kontrollera att programvredet inte står på 0. Då är strömmen bruten. Vrid

Om maskinen inte startar...

6 Tryck på startknappen

Håll startknappen intryckt tills lampan tänts, ca 2 sekunder.

Om maskinen inte startar...

öppen?

Om du lägger in mer tvätt och startar på nytt: Kontrollera att tvättmedel finns kvar i tvättmedelsfacket. dosera annars 1/2 rekommenderad mängd tvättmedel.

• Tryck på

- Vrid programvredet till 9 och vänta ca 4 min tills maskinen har pumpat färdigt.

Om du stannar mitt i programmet och vill öppna luckan:

Hand pressing a button on a device (no text or symbols visible)

7 När maskinen stannat och den röda

När maskinen stannat och den röda

lampan slocknat, kan du öppna luckan genom att trycka på
①
①
①
①
①
luckan genom att trycka på
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna

lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna
lampan slocknat, kan du öppna

1. Sätt på huvudströmbrytaren.


① 5 h

2 Öppna tvättluckan genom att trycka på

Om inte tvättluckan öppnas, se nedan.

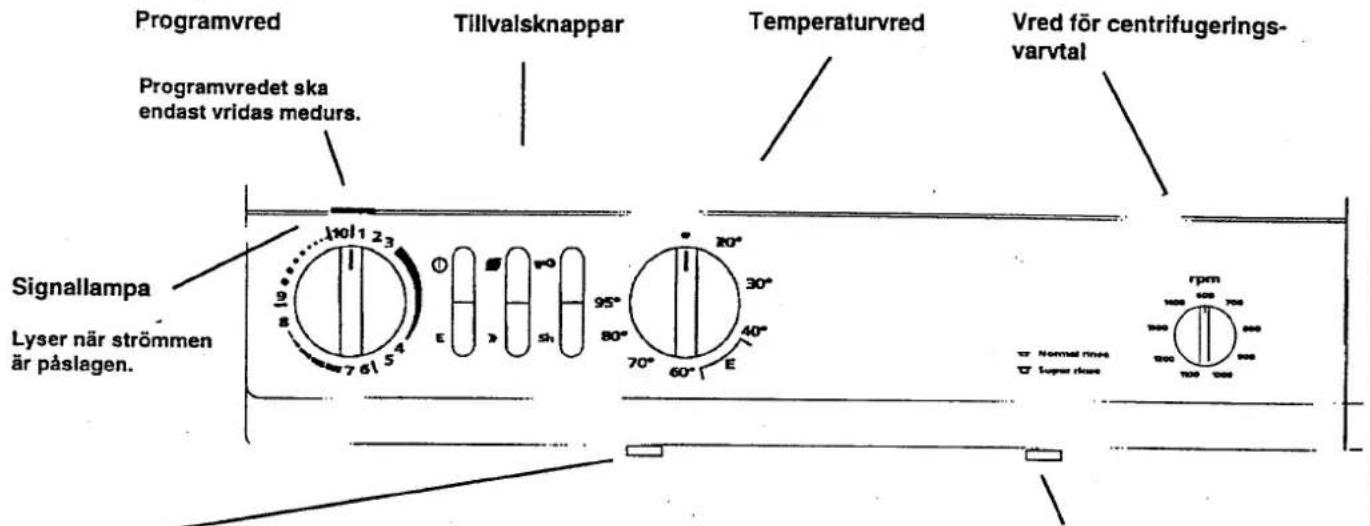

Manöverpanel

Programvred Tillvalsknappar Temperaturvred Vred för centrifugerings- varvtal Programvredet ska endast vridas medurs. Signallampa Lyser när strömmen är påslagen. 10/1 2/3 10/8 7 6/5 4 E 95° 80° 70° 60° 20° 30° 40° Normal lines Super lines rpm 1000 7000 1000 7000 1000 7000

Barnspärr
Gör att ett barn inte kan ändra temperatur-inställningen. Tryck in knappen medan vredet vrids mot högre temperatur (medurs). Se också sid. 9.
Sköljniivå
Om man vill skölja tvätten med extra mycket vatten, ska denna knapp vara utsläppt. Om den är intryckt, sköljer den med normal vattennivå.
Ej centrifugering
Om du trycker in knappen försvinner samtliga centrifugeringar I programmen. I program 1–4 pumpas vattnet ut efter sista sköljningen.
I program 6, 7 och 9 stannar maskinen med vatten i.
Huvudströmbrytare Måste vara intryckt vid lucköppning.

① E → 5h

Lucköppning
Luckan kan endast öppnas när programvredet stannat på programslut (= streck). Om programvredet står någon annanstans, så vrid till 10. Då pumper maskinen ut vattnet.
E-knapp
Om du trycker in E-knappen förlängs huvudtvätten med 22 minuter. Sänk tvättemperaturen och du får lika bra tvättresultat som om du använt en högre temperatur.
E-knapp + sänkt tvättemperatur ger lägre belastning på miljön.
ECO-märket vid temperaturvredet påminner om möjligheten att sänka tvättemperaturen.
Du kan också använda E-knappen när du har extra smutsig tvätt.
Snabbprogram
Denna knapp används när du har lite tvätt i maskinen. Om du trycker in den innebär det att 2 sköljningar och mellancentrifugeringen försvinner i program 1–3.
I program 6 och 7 tas en sköljning bort.
Tidsfördröjd start
Om du trycker in denna knapp startar maskinen om 5 timmar. Därigenom kan du utnyttja den lägre nattaxan för elström.
OBS! För att valet ska registreras måste du trycka in huvudströmbrytaren, därefter tryck in denna knapp och välj program. (Programvredet måste stå på nolläge, = linje, då huvudströmbrytaren trycks in.)

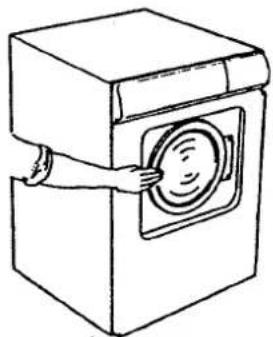

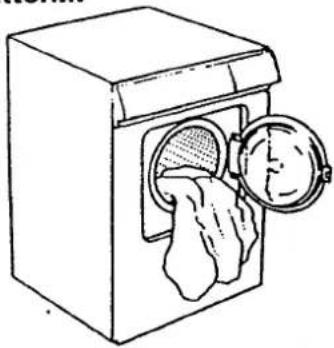

3. Lägg i tvätten...

Line drawing of a washing machine with hand cleaning the interior (no text or symbols)

...och tryck igen tvättluckan.

(Det går inte att "slänga igen" luckan!)

Line drawing of a hand inserting a circular component into a machine (no text or symbols)

Sortera tvätten!

Sortera plaggen efter

* hur smutsiga de är
* kulör
* material

Titta på tvättmärkningen i plagget.

Tabellen ger tips om lämpligt tvättprogram för olika material och tvättmängder.

Tänk på att...

* Nya kulörta plagg kan innehålla för mycket färg och därför bör tvättas separat de första gångerna.
* Vänd ut och in på känsliga plagg. Då minskar risken för noppbildning, färgveck mm.
* Töm fickor och låt dem gärna tvättas ut- och invända.
* Dra igen blixtlås så att de inte repar upp textilierna.

Tvätt-märkning	Material	Lämpliga program
	Bomull, linne, vita och ljust kulörta plagg	Vittvätt 90° (eller 60°) Vittvätt 60° + E	4,4 kg Full trumma
	Bomull, linne Mörkare kulörta plagg	Kulörtvätt 60° Kulörtvätt 40° + E	4,4 kg Full trumma
	Polyester, bomull/polyester, nylon. Vita plagg	Vit syntettvätt 60°	2,2 kg Halv trumma
	Polyester, bomull/polyester, nylon. Kulörta plagg	Kulört syntettvätt 40°	2,2 kg Halv trumma
	Rayon, acetat, akryl. Plagg med känsligare färger	Fintvätt 40°	2,2 kg Halv trumma
	Silke och mycket ömtåliga plagg	Mild fintvätt 30°	1,5 kg 1/3 trumma
	Plagg märkta med IWS-märke och superwash	Ylle 40°	1,5 kg 1/3 trumma

OBSI Tvätta alltid enligt tvättmärkningen. Vissa färger kräver 60°C för att inte fälla.

Fläckborttagning

Grundregel: Ta bort fläcken snarast möjligt. Ju färskare fläck, desto lättare att få bort.

Fläck

Åtgärd

Filt- eller kulspetspennaMögelNagellackKådaTuggummiRostOlja, smör, fettMålarfärgStearinBlodGräsBär- och fruktfläckarKaffe, te och rödvin

Fukta med T-röd. Spola bort den färg som löser sig. Upprepa.Blöt i filmjölk 1 dygn. Skölj och tvåtta. För vit tvått tvättmedel med blekmedel.Aceton (ej för acetatfibrer). Ev. kvarvarande färg med T-röd.T-röd eller terpentinNedkylning med iskuber eller i frysskåp. Försiktig radering.OxalsyralösningTerpentin eller fläckurtagningsmedel och ljumt tvålvattenTas omedelbart bort enligt anvisning på färgburken. Intorkad färg går ej bort.Låt stelna. Bryt och plocka bort. Lågg dubbla lager hushållspapper över och under fläcken.Pressa med varmt strykjärn. Ev. fettfläck tas bort med fettlösande medel. --Tvätta som vanligt.Färskt blod med kallt vatten. Intorkat med enzymhaltigt tvättmedel ev. med oxalsyra.T-sprit och tvått med enzymhaltigt tvättmedel.Tvätta vid hög temperatur. Försök även med oxalsyra.Tvätta vid hög temperatur, använd tvättmedel med blekmedel.

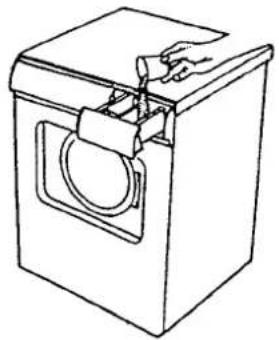

1. Fyll på tvättmedel och eventuellt sköljmedel i respektive fack.

Line drawing of a washing machine with handle and vent (no text or symbols)

Hur mycket tvättmedel behövs?

På tvättmedelsförpackningen finns anvisningar för hur mycket tvättmedel man bör använda. Maskinen rymmer 4,4 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen.

Pulvertvättmedel

Dosera enligt rekommendationerna på tvättmedelsförpackningen. Häll pulvret i behållarna för förtvätt, respektive huvudtvätt.

Flytande tvättmedel

hälls direkt i behållaren för huvudtvätt, precis som pulvertvättmedlet.

Du måste välja program 2, 3, 6, 7 eller 9. Om medlet slås i vid program 1 följer det med förtvättsvattnet ut.

Om du använder tvättboll eller doseringspåse läggs den i tvätt-cylindern och du ställer in program 2, 3, 6, 7 eller 9.

Till program 4, 5, 8 och 10 används inget tvättmedel.

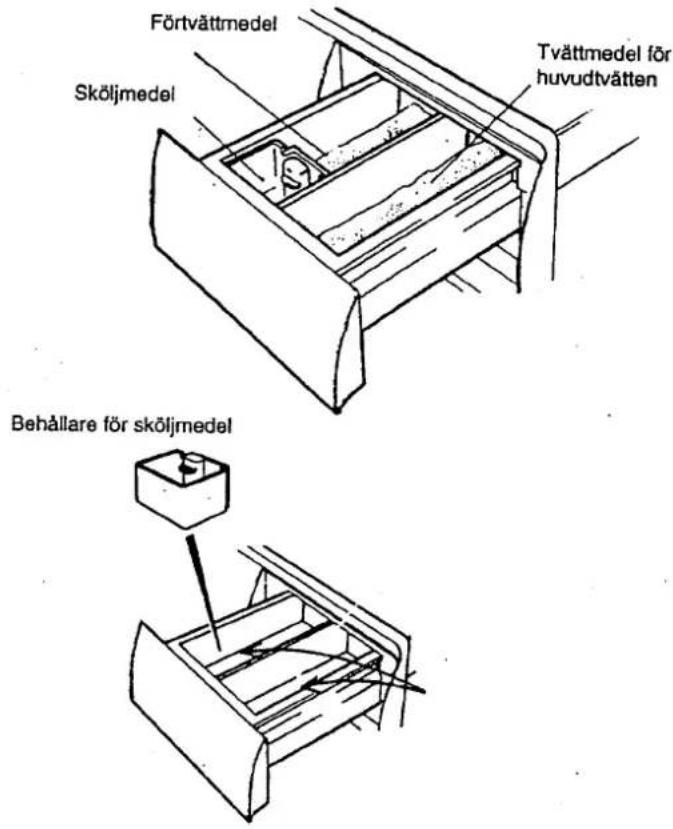

Sköljmedel

Sköljmedel hålls i behållaren i det vänstra facket. Dosera enligt anvisningarna på förpackningen, men tänk på att endast hålla upp till hävertens läpp. Annars suger häverten genast ut medlet och försämrar tvätteffekten.

Förtvättmedel Sköljmedel Tvättmedel för huvudtvätten Behållare för sköljmedel

Line drawing of a hand using a tool to clean or inspect a small object inside a container (no text or symbols)

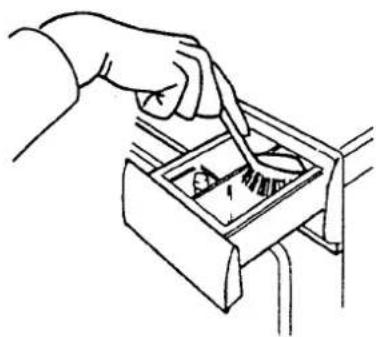

Rengör tvättmedels- facken regelbundet

Gör så här:

1. Dra ut facket och ta ur sköljmedelsbehållaren.
2. Ställ in valfritt program.
3. Rengör med diskborste medan vatten spolas in i facken.

4. Ställ in program 10 för utpumpning.

5. Välj temperatur med temperaturvredet...

20° 30° 95° 80° 70° 60° 40° E

1. Tryck in eventuella tillval,

① E » 5h

1. ...välj centrifugeringsvarvtal

rpm 1400 600 700 1300 800 1200 900 1100 1000

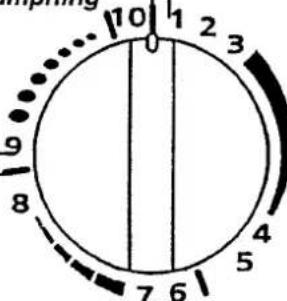

Detta betyder siffrorna på programvredet

9 Ylleprogram
9. Start Ylletvätt
10 Utpumpning

10 1 2 3 9 8 7 6 5 4

1-4 Vit-/Kulörprogram

1. Start Vit-/ Kulörtvätt med förtvätt
2. Start Vit-/ Kulörtvätt**
3. Start Snabb- tvätt
4. Start sköljprogram
5. Lång centrifu- gering

6-8 Syntetprogram

1. Start lång syntettvätt**
2. Start kort syntettvätt
3. Kort centrifuge-ring, 800 rpm

Linjerna markerar programslut.

Luckan kan öppnas endast när vredet står vid en linje.

** När du väljer program 2 (6) matar vredet direkt fram till 3 (7). Maskinen utför trots detta samtliga moment i program 2 (6).

Snabbprogram

Tvättmaskinen har ett snabbtvättprogram med kort huvudtvätt. Detta spar både tid och energi. Du kan använda snabbtvättprogrammet med vilken tvättemperatur som helst. Om tvättmängden är liten, kan du dessutom trycka in » - knappen och får då ett ännu snabbare program.

Vilket program ska man välja?

Genom att ställa in vreden för program och temperatur och trycka in lämpliga tillvalsknappar, kar du göra ditt eget program.

Programmen nedan är förslag.

Tvätt-märk-ning	Typ av tvätt	Fyll-nads-grad	Pro-gram	Tillval	Temp-eratur	^* Tvätt-tid i min ca
	Vittvätt med förtvätt		1		60–95°	105-120
	Vittvätt		2		60–95°	85-100
	***Vittvätt Ekonomi		2	E	60°	106
	Kulörtvätt		2		40–60°	75-85
	Kulörtvätt Ekonomi		2	E	40°	95
	Snabbtvätt	-XYXK]	3	》	40°	50
	Syntettvätt	[ATZS]	6		40-60°	50
	Kort syntettvätt		7		40°	40
	Kvicktvätt		7	》	30–40°	35
	Ylle / Handtvätt		9		30–40°	40

8...och programstart med programvredet.

10 1 2 3 9 8 7 6 5 4

OBS! Programvredet ska endast vridas medurs!

1. Nu startar maskinen och arbetar enligt tabellen nedan

Om du ångrar dig ...

... och vill ha annat program:

Vrid programvredet och ev. temperaturvredet till önskat läge. Tryck in ev. tillvalsknappar.

... och vill avbryta

Vrid programvredet till 10. Maskinen pumpar då ut vattnet.

Om du lägger in mer tvätt och startar på nytt, kontrollera att tvättmedlet finns kvar i tvättmedelsfacket.

Bra att veta:

- Ylleprogrammet är fast och kan inte ändras med tillvalsknapparna, förutom Programmet är värmespärrat. Även om temperaturen ställs in på 90°C, blir tvättemperaturen endast 40°-50°C.

• I program 2 och 6 inleds huvudtvätten med en kall förblötning för att lösa t ex blod
• För att förhindra skållning kyls alltid vattnet ned innan det pumpas ut efter huvudtvätten
• Innan centrifugeringen startar, kontrollerar maskinen om tvätten är jämnt fördelad. Om så inte är fallet, fördelas tvätten om och centrifugeringen startar.

*Energi-åtgång kWh ca	Vatten-förbrukning I	Det här gör maskinen automatiskt:			Centrifu-gering800 rpm	Sköljning	Centrifu-gering9 min**1400rpm
		Förtvätt	Huvudtvätt	Sköljningar
1,2-1,9	75
1,0-1,7	68
1,0	68
0,5-1,0	68
0,5	68
0,5	39
0,5	39
0,4	39
0,3	36
0,6	65

* Uppgifterna bygger på att det vatten som tas in i maskinen har en temperatur på 15°C. Maskinen är kopplad för 3000 W.
** varav 5 min på högvarv.
*** Program för Energi- deklaration

Efter program 6, 7 och 9 gör maskinen en kort centrifugering. Om du inte vill ha någon centrifugering alls, trycker du in

Maskinen stannar då med sista sköljvattnet kvar.

Vrid sedan programvredet till 10 för utpumpning. Du kan också vrida till 8, så får du utpumpning med en kort centrifugering. De flesta plagg tål en försiktig centrifugering.

9. När maskinen har stannat:

Öppna tvättluckan genom att trycka på

Efter ett program där vatten finns kvar i maskinen,vrider du till 8 eller 10.

Vattnet pumpas då ut (ev. efter centrifugering) och luckan kan öppnas.

Skötsel

Kontroll av nälfälla och avloppspump

Tvättmaskinen har en nälfälla, där mynt, hårnålar och liknande kan fastna. För att rensa nälfällan och avloppspumpen, gör så här:

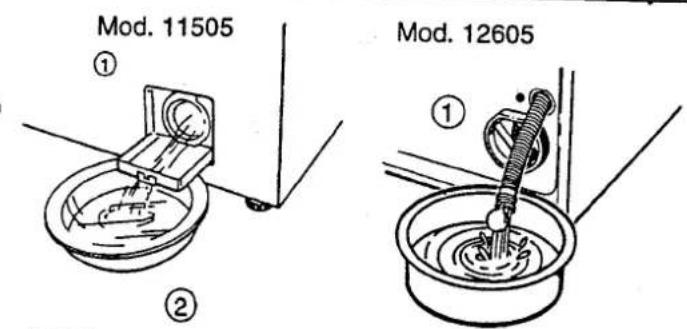

1. Öppna luckan. Dra ut dräneringslangen, dra ut proppen och tappa ut vattnet i en låg skål.
2. Vrid locket åt vänster. När locket sitter enligt bild 2 är pumpen i dräneringsläge och vattnet rinner i skålen.

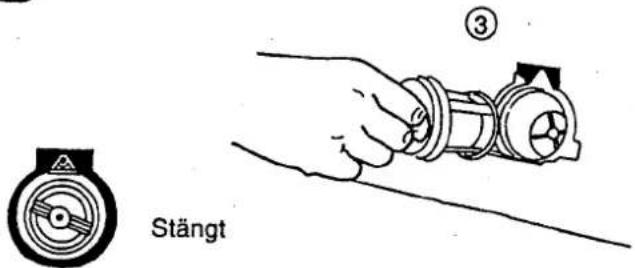

3. Vrid ytterligare åt vänster och dra ut. Rensa nälfällan. Rensa även pumpvingen inne i pumpen. Bild 3.
4. Sätt tillbaka pumplocket. Vrid åt höger i två steg. När ett knäppande ljud hörts, vrider du ytterligare ett stycke till stoppläget. Locket skall sitta enligt bild 4.
   * Om maskinen har ytterlucka, måste nedre luckan först tas bort. (Dra luckan mot dig)

Cross-sectional diagram of a mechanical component or gear assembly (no text or symbols visible)

Cross-sectional diagram of a human head showing internal organs and structures (no text or labels)

Mod. 11505 ① ② Mod. 12605 ①

Öppet

Stängt ③

④

Renshål under valkarna

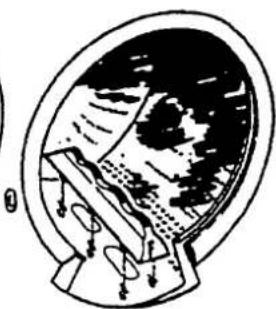

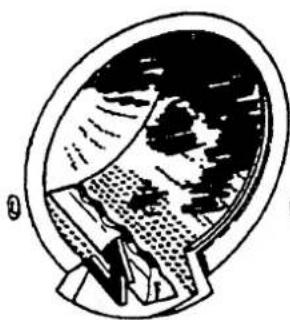

Om ett föremål fallit genom cylindern ner i behållaren, kan man komma åt det så här:

1. Lossa skruven på valkens översida 3 varv med en skruvmejsel.
2. Dra valken åt dig och lyft den uppåt.
3. Ta bort föremålet.
4. Placera valken i fästhålen med F-märkningen mot dig. Skjut den från dig tills det tar stopp. Se till att alla valkfästena sitter i sina hål i trumman. Dra i skruven.

Om du har kalkhaltigt vatten

Om du bor i ett område med hårt vatten och använder tvättmedel utan fosfater, kan tvättrumman få en gråvit beläggning. För att få bort denna kör du ett program i 90° C och lägger litet citronsyra (1 msk.) i tvättrumman.

10. Efter tvätten Stäng av maskinen genom att slå av huvudströmbrytaren.

OBS!

Tryck inte igen tvättluckan efter tvätten, utan låt den stå litet på glänt.

Säkerhet

Maskinen har en luckbrytare. Därför går det inte att starta maskinen med öppen tvättlucka. Tvättluckan kan inte heller öppnas medan maskinen går eller om den stannat med vatten i.

Barnspärr

Maskinen har en barnspärr som förhindrar att t ex ett barn kan vrida temperaturvredet.

Vid leveransen är spärren bortkopplad.

Koppla in den så här:

- Tryck in knappen under temperaturvredet samtidigt som du vrider vredet mot högre temperatur. (medsols)

Koppla ur den så här:

- Tryck in knappen med ett mynt i knappens spår.

• Vrid knappen en aning åt höger (medurs).

Om maskinen inte fungerar

Problem	Åtgård
Luckan går inte att öppna	1. Kontrollera att huvudströmbrytaren är påslagen.2. Om kontrollampan inte lyser är elströmmen bruten. Kontrollera säkringarna (propparna). Tips: Byt plats mellan två proppar, så kan du vara säker på att de är hela. Det är inte alltid man kan se att en propp är trasig.Luckan kan inte öppnas om strömmen är bruten.3. Om det inte lyckas på annat sätt, kan luckan nödöppnas så här:Ta bort nedre luckanSkruva loss plastringen och dra i den. Då öppnas luckan.Skruva fast ringen igen och sätt tillbaka frontplåten.Om det i fortsättningen inte går att öppna tvättluckan på normalt sätt, beställ service!
Maskinen tar inte in vatten när den startat	1. År kranen på vattenledningen öppen?2. År silen i maskinens vattenintag tilltäppt? Skruva loss slangen och se efter.Glöm inte att först stänga vattenkranen!
Maskinen startar inte när man vrider programvredet till programstart	1. År tvättluckan ordentligt stängd? Tryck till den noga.2. År strömmen bruten? Kontrollera propparna.3. År huvudbrytaren intryckt?
Maskinen vill inte centrifugera	1. År pumpen eller avloppsslangen blockerad? Rensa enligt s. 9.2. År strömmen bruten? Kontrollera säkringar.Maskinen gör upp till 30 startförsök och fördelar om tvätten vid obalans .Därefter hoppar den över centrifugeringen, och går vidare till nästa programsteg.
Mycket lödder i sista sköljvattnet, eller vatten finns kvar i maskinen efter centrifugering eller utpumpning.	1. Har något föremål fastnat i avloppsslangens utlopp? Ofta är anledningen till stoppet att en knapp eller ett mynt satt sig i slangen. Observera att slangens smalaste del bör vara minst 15 mm invändigt.(även skarvkopplingar!)2. År avloppspumpen blockerad av främmande föremål?Rensa pumpen enl. s. 8.3. År det veck på avloppsslangen?

Tekniska uppgifter

Mått 820 (-850) x

595×595mm

Vikt 62 kg

Tvättkapacitet 4,4 kg torr tvätt

Trumvolym 43 liter

Trumvarvtal vid 600 - 1400 v/min

centrifugering

Anslutningseffekt 1900/3100 W

Elementeffekt 1800/3000 W

Omkoppl.bar 1-fas, 10/16 A

3-fas 16 A

Material i tvätt- Rostfritt stål

trumma och

vätskebehållare

Material i ytter-

hölje

Pulverlackerad

varmgalvaniserad stålplåt

Uppställning

Stationär på fyra

ställbara, gummi- klädda fötter

Vattenanslutning 1,5 m pexslang

Vattentryck 0,1–1 MPa

(10–100 N/cm²)

Avlopp

1,7 m polypropen-

slang,invändigt

20 mm i genom- skärning

Tillbehör

Med tvättmaskinen följer:

• bruksanvisning
• typgodkänt slangställ för anslutning till tryckvatten

Att köpa separat:

• Arbetsskiva
• Sockel
  • Tätningslist för tvättpelare
  • Utdragsskiva för tvättpelare

Installation

Ta bort transportstöden!

Transportstöden består av två rör, som hindrar tvättbehållaren att skaka under transport. Rören hålls fast av en tvärbalk på baksidan och två träklossar på framsidan av maskinen.

Så här tar man bort transportstöden:

1

Skruva bort skruvarna som håller fast brickorna och tvärbalken. Ta bort brickor och balk.

2

Sätt tillbaka brickorna på den tillplattade delen av rören.

Använd brickorna som verktyg för att vrida rören ca 45°, som skissen visar.

Dra sedan ut rören.

3

Vänd brickorna och skruva fast dem så att de täcker hålen efter rören.

4

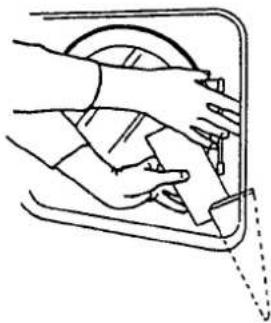

Lyft bort träklossarna, som sitter på framsidan, innanför maskinens ytterhölje

OBS! Spara transportstöden. Om maskinen ska transporteras, så montera tillbaka allt i omvänd ordning.

Justera fötterna

Det är viktigt att maskinen går med jämn gång när den centrifugerar. För detta krävs att maskinen står stadigt och vågrätt.

Justera därför fötterna på maskinen och dra till låsmuttrarna.

Inbyggnad

Maskinen kan byggas in under en bänkskiva med arbetshöjden 850–900 mm. Lämna en spalt på 5 runt om maskinen Lämplig frigång runt om maskinen är 5 mm, även mellan topplockets bakkant och väggen bakom.

Två rör inne i maskinen Tvärbalk

Skruv Bricka Rör

Bricka Vrid

Simple line drawing of a mechanical component connected to a box (no text or symbols)

Line drawing of hands cleaning a car window with a tool (no text or symbols)

Låsmutter

Elinstallation

Elanslutning ska utföras av behörig fackman. Vid leverans är maskinen kopplad för 3-fasanslutning med möjlighet att koppla om den till 1-fas. Omkopplingen ska utföras under topplocket. Se omkopplingsschemat inne i maskinen.

Om maskinen ansluts i våtutrymme skall vägguttag föregås av jordfelsbrytare. Anslutning till fast kopplingsdosa skall utföras av behörig fackman.

Om det finns jordfelsbrytare inkopplad skall denna vara av typ A.

Anslutning till vatten

Vattenanslutningen ska utföras av en person som har den kompetens som krävs.

Maskinen ansluts med den tilloppsslang som följer med. Vattentrycket ska vara 0,1–1MPa (ca 1–10kp/cm²; 10–100N/cm²).

Det ska finnas avstängningskran på vattenledningen.

Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Smuts kan annars täppa till silen i maskinens vattenintag.

Anslutning till avlopp (spillvatteninstallation)

Maskinen levereras med kopplad avloppsslang som ska fästas till en tvättho eller liknande.

Höjden ska vara 500–900 mm över golvet.

Den lägre placeringen är alltid att föredra.

Se till att det inte finns veck på slangen.

OBS! Om slangen förlängs, måste kopplingen vara minst 15 mm på det smalaste stället.

Koppling

vid leverans

3-fas, 400V,

värmeeffekt 3000 W

säkras 10 A

Omkoppling

1-fas, 230 V,

värmeeffekt 1800 W

säkras 10 A

Omkoppling

1-fas, 230 V

värmeeffekt 3000 W

säkras 16 A

Avstängningskran Kallvattenledning

Line drawing of a washing machine with a side-mounted stand and a 500–900 mm measurement label (no other text or symbols)

Line drawing of a washing machine connected to a stand with a cable, labeled 'Tvättho' (no other text or symbols)

Service och garanti

Maskinen omfattas i Sverige av Konsumentköp EHL 91.

Innan du beställer service, fundera på om felet beror på något som du själv kan rätta till. Det finns en checklista på s. 9.

För service kontaktas något av ASEA SKANDIAS servicekontor, som finns på följande platser:

• Stockholm • Göteborg • Malmö • Jönköping •

Skara • Norrköping • Örebro • Karlstad • Uppsala •

Borlänge • Gävle • Sundsvall • Östersund • Umeå •

Luleå • Växjö • Västerås

Så tvättar man:

1

Tryck på huvud- strömbrytaren

①

2

Öppna tvättluckan genom att trycka på

3

Lägg i tvätten och tryck igen tvättluckan. Stäng ytterluckan.

4

Fyll på tvättmedel och sköljmedel.

5

Välj temperatur med temperaturvredet

6

Gör eventuella tillval

7

Vrid programvredet till önskat program. Då startar maskinen.

8

När maskinen stannat:

*Öppna tvättluckan genom att trycka på

*After ett program, där vatten finns kvar i maskinen: vrid till 10, så pumpas vattnet ut och luckan kan öppnas.

9

Efter tvätten:

Slå av huvudströmbrytaren.

Låt tvättluckan stå litet på glänt.

Så väljer man program

Tvätt-märk-ning	Typ av tvätt	Fyll-nads-grad	Pro-gram	Tillval	Temp-eratur	Tvätt-tid/ min ca
	Vittvätt med förtvätt		1		60–95°	105-120
	Vittvätt		2		60–95°	85-100
	***Vittvätt Ekonomi		2	E	60°	106
	Kulörtvätt		2		40–60°	75-85
[7WSK]	Kulörtvätt Ekonomi		2	E	40°	95
	Snabbtvätt		3	»	40°	50
	Syntettvätt		6		40-60°	50
[XY35]	Kort syntettvätt		7		40°	40
	Kvicktvätt		7	»	30–40°	35
[W07W][X6X]	Yille / Handtvätt		9		30–40°	40
