BEDIENUNGSANLEITUNG 105 Cylinda

Så används

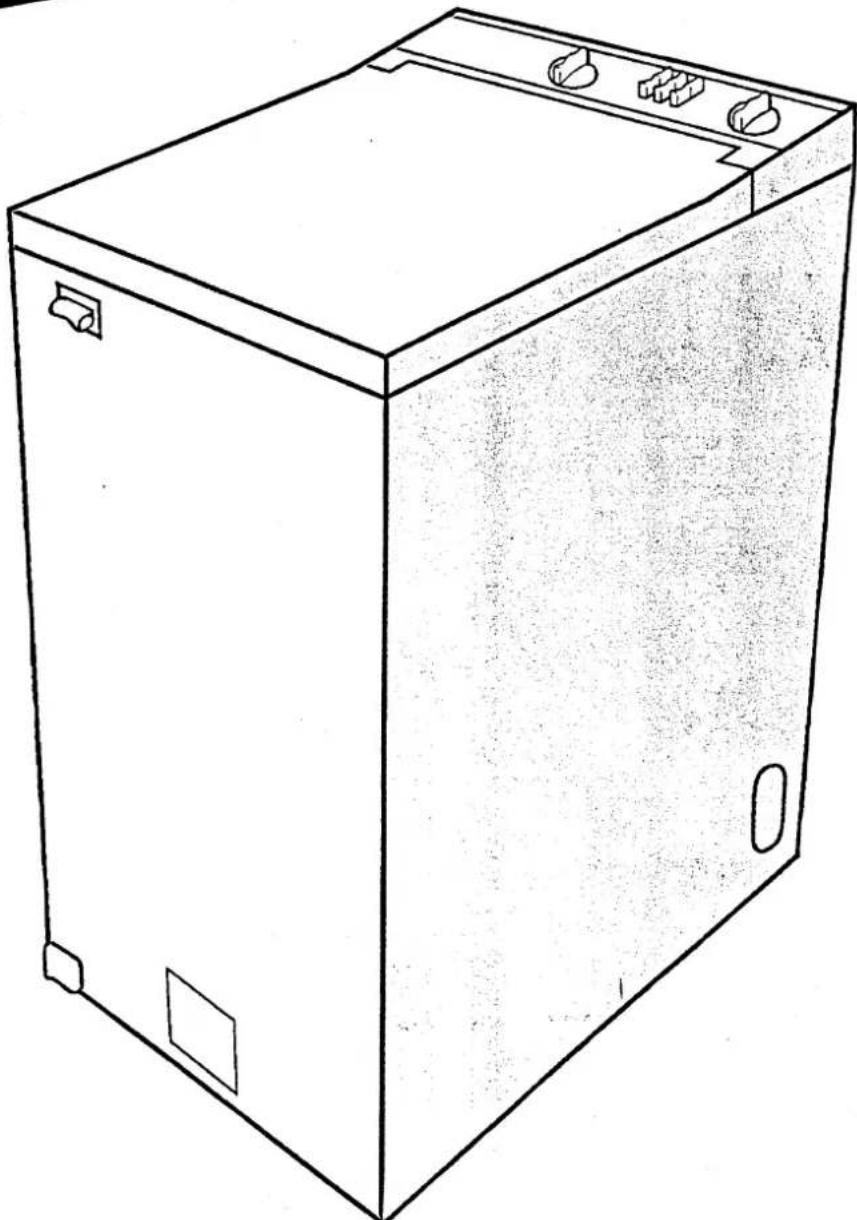

Cylinda 96/105/135 tvättmaskin

Viktigt! Maskinen har transportstöd som hindrar tvättbehållaren från att skaka medan maskinen transporteras. De måste tas bort innan maskinen startas (se sid 10). Läs hela bruksanvisningen innan du börjar använda tvättmaskinen, så får du bästa utbytet av den!

Line drawing of a rectangular industrial machine with front panel and side slots (no text or symbols)

Innan du använder maskinen första gången: Läs igenom hela bruksanvisningen. Glöm inte att ta bort transport- stöden (se sid 10)! Maskinen får inte användas till kemtvätt e dyl.

Innehåll

Så här tvättar man....2 Tvättmaskinens delar ....2–3 Öppnas inte luckan?....2 Sortera tvätten....4 Hur mycket tvättmedel behövs?....5 Sköljmedel....5 Miljörutan....5 Ställ in tvättprogrammet ....6–7 Skötsel....8–9 Om maskinen inte fungerar 9 Garanti och service....9 Tillbehör....10 Tekniska uppgifter....10 Installation....10–11

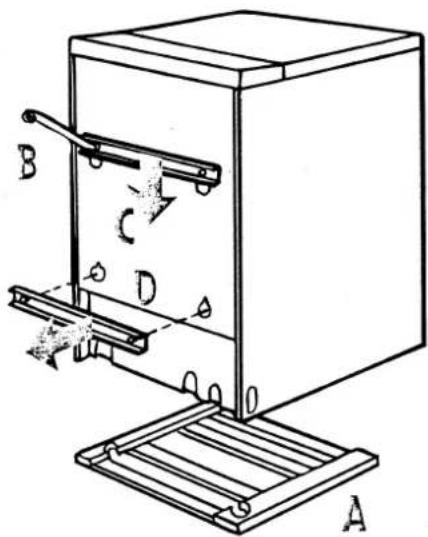

Ta bort transportstöden

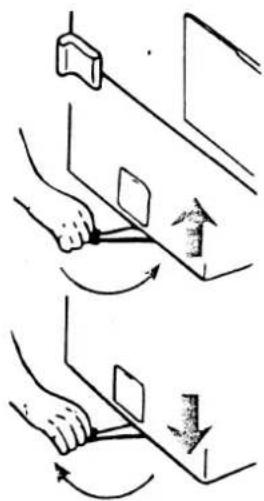

Flytta maskinen

Justera fötterna

Elinstallation

Anslutning till vatten

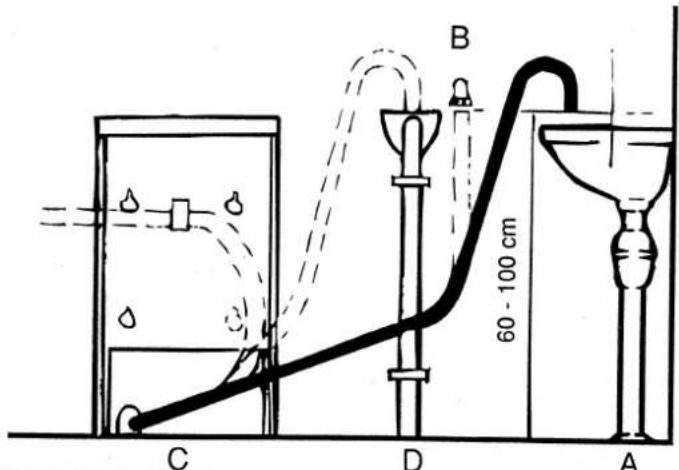

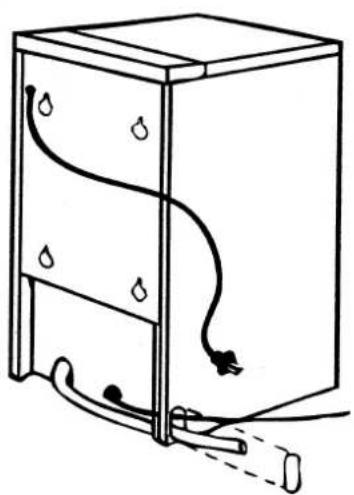

Anslutning till avlopp

Säkerhet

Snabbfakta 12

Så tvättar man

Så väljer man program

ÅTERVINNING

Giftfria förpackningsmaterial trä, styrox och polyetenplast kan brännas upp utan risk.

Efter malning kan styrox och polyeten användas på nytt.

Maskinens plastdetaljer är märkta för återvinning. Vid skrotning lämna maskinen till en återvinningsanläggning.

Så här tvättar man

Följ siffrorna i det färgade bandet genom häftet, så får du en kortfattad bruksanvisning för tvättmaskinen. Under bandet finns litet utförligare kommentarer och tips.

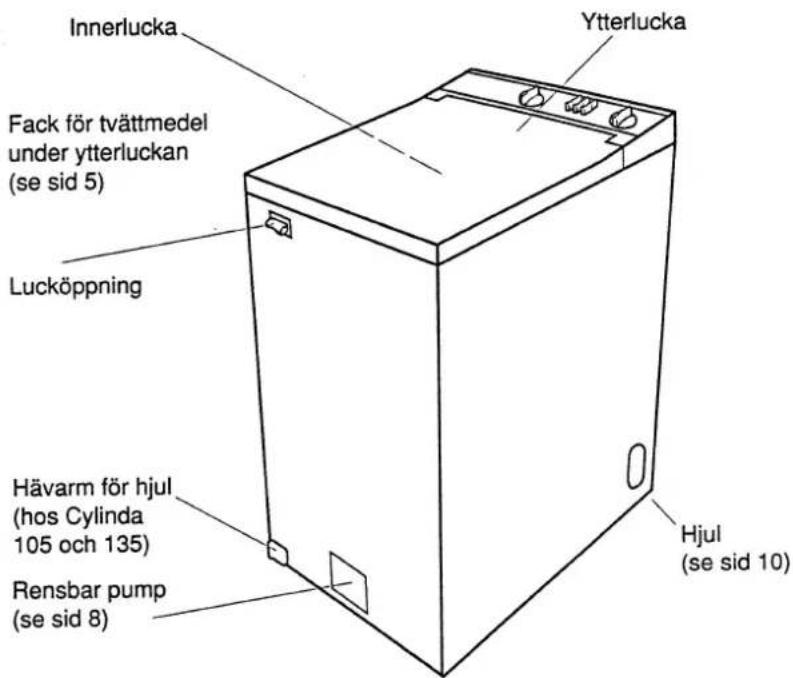

Tvättmaskinens delar

Innerlucka Ytterlucka Fack för tvättmedel under ytterluckan (se sid 5) Lucköppning Hävarn för hjul (hos Cylinda 105 och 135) Rensbar pump (se sid 8) Hjul (se sid 10)

När kan ytterluckan öppnas ?

Av säkerhetsskäl låser sig maskinens ytterlucka vid centrifugering.

Luckan kan öppnas först 2-3 minuter efter avslutad centrifugering.

Om du försöker öppna luckan för tidigt kan den låsa sig och går inte att öppna.

I så fall tryck ner luckan och försök öppna luckan på nytt efter 2-3 minuter.

Diagram showing hand operating a car lift with labeled parts 1 and 2

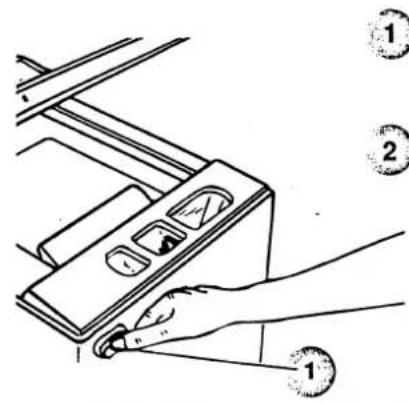

Öppna ytterluckan genom att trycka in knappen.

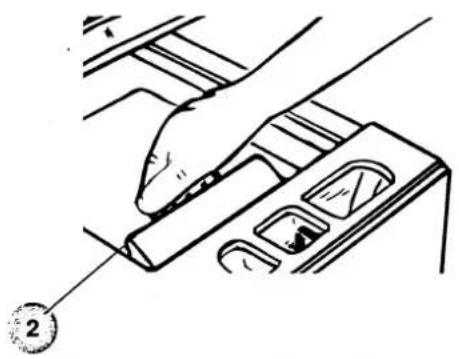

Öppna innerluckan genom att lyfta upp lockets handtag.

Line drawing of a hand holding a device with a circular label marked '2' (no text or symbols on the diagram itself)

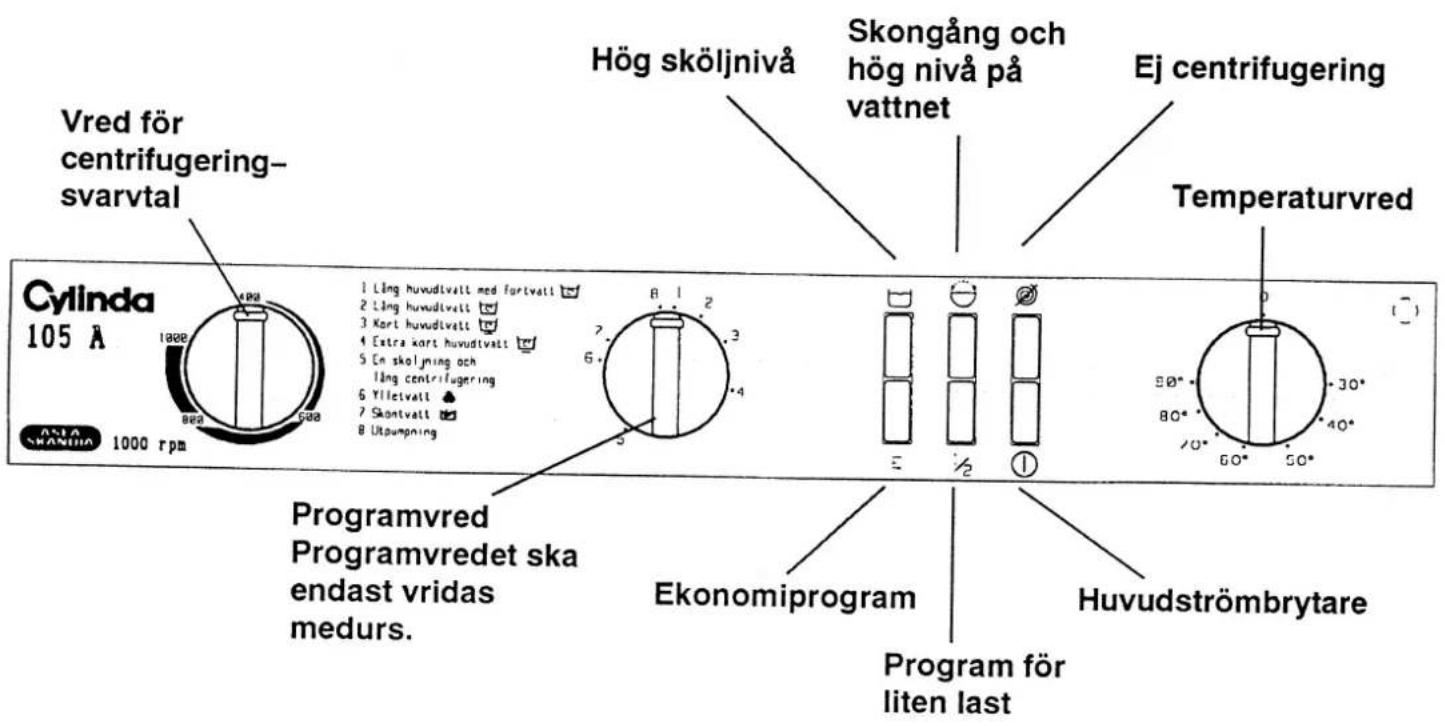

Manöverpanel

Programvred

Programvredet ska endast vridas medurs. Programvredet ska inte vridas då huvudström-brytaren är påkopplad.

Temperaturvred och Huvudströmbrytare

Vredet ställs in på önskad temperatur.

Signallampa

Cylinda

ASEA SKANDIA

1 Lång huvudtvätt med förtvätt
2 Lång huvudtvät
3 Kort huvudtvätt
4 Extra kort huvudtvätt
5 En sköljning och lång centrifugering
6 Ylletvätt
7 Skontvätt
8 Utpumpning

0 Av På 90° 80° 70° 60° 50° 40° 30°

Tilval

Hög sköljnivå

Med knappen intryckt sköljer maskinen med hög vattennivå i program 1-4. Ingår automatiskt i program 6 och 7.

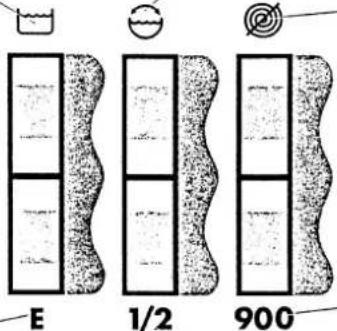

Skongång och hög nivå på vattnet

Skongång innebär att pauserna mellan tvättrummans rörelser är längre. Då bearbetas tvätten ännu skonsammare. Ingår automatiskt i program 6 och 7. Kan väljas till program 1-4.

E 1/2 900

Ej centrifugering

Maskinen stannar med vatten i behållaren.

Kan väljas till program 1-7.

Ekonomiprogram

Med knappen intryckt förlängs huvudtvätten 20 min i program 1-3. Temperaturen ska samtidigt vridas ner till 60° för vittvätt, till 40° för kulör- eller syntettvätt.

Program för liten last

Med knappen intryckt sköljer maskinen 3 gånger ( i stället för 5 ) samt gör en kort centrifugering. Kan väljas till program 1-4.

Låg hastighet under centrifugering

Med knappen intryckt centrifugerar maskinen med låg hastighet.

Kan väljas till program 1-5.

900 varv per minut

hos Cylinda 135

650 varv per minut

hos Cylinda 96 och 105

Line drawing of hands pressing down on a mechanical device (no text or symbols)

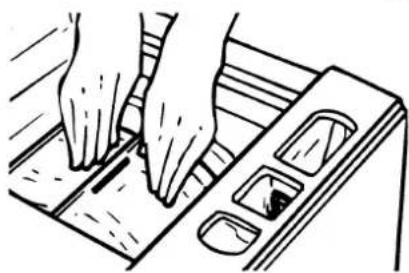

Öppna tvättrumman så här:

Tryck ned båda trum- luckorna — en med var hand.

Släpp upp den vänstra före den högra.

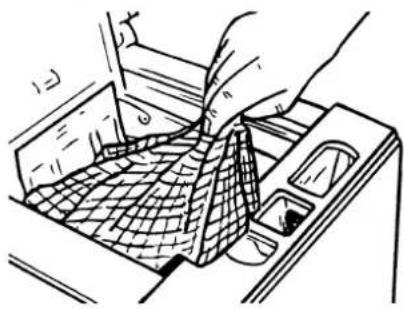

Lägg i tvätten

Line drawing of hands using a mesh device to interact with a machine (no text or symbols)

Sortera tvätten

Sortera plaggen efter

• hur smutsiga de är
• kulör
• material

Titta på tvättmärkningen i plagget.

Tabellen ger tips om lämpligt tvättprogram för olika material och tvättmängder.

Vänd ut och in på känsliga plagg t ex tyg med skuren lugg och idrottskläder som är tillverkade av tunt material. Då minskar risken för noppbildning, färgveck mm.

Fickor, blixtlås Töm fickor, och låt dem gärna tvättas ut- och invända. Dra igen blixtlås, så att de inte repar upp textilierna.

Nya kulörta plagg bör tvättas separat de första gångerna. Det finns risk för att de innehåller för mycket färg, som kan missfärga andra plagg.

Line drawing of a pair of men's apparel including trousers and jackets (no text or symbols)

Fläckborttagning

Grundregel: Ta bort fläcken snarast möjligt. Ju färskare fläck, desto lättare att få bort.

Material och tvätt-märkning	Lämpliga program(se vidare sid 6)	Mängd tvätt
Bomull, linne. Vita och ljustkulörta plagg	vittvätt90° (eller 60°)	4,5 kg(full trumma)
Bomull, linne. Mörkarekulörta plagg	kulörtvätt60°	4,5 kg(full trumma)
Polyesterbomull/polyesterpolyamid, viskosvita plagg	vit syntettvätt60°	2,0 kg(halv trumma)
kulörtaplagg	kulörtsyntettvätt40°	2,0 kg(halv trumma)
Acetat, akryl,polyester/ylle. Plagg medkänsligare färger	fintvätt40°	2,0 kg(halv trumma)
Ömtåligaplagg	mild fintvätt30°	1,0 kg(1/3 trumma)
Plagg märktamed IWS-märke ochsuperwash	ylle40°	1,0 kg(1/3 trumma)
Silke och mycketömtåligaplagg	skontvätt30°	1,0 kg(1/3 trumma)

Fläck	Åtgärd
Filt- eller kulspetspenna	Fukta med T-röd. Spola bort den färg som löser sig. Upprepa.
Mögel	Blöt i filmjölk 1 dygn. Skölj och tvätta. För vit tvätt tvättmedel med blekmedel.
Nagellack	Aceton (ej för acetatfibrer). Ev. kvarvarande färg med T-röd.
Kåda	T-röd eller terpentin.
Tuggummi	Nedkylning med iskuber eller i frysskåp.Försiktig radering.
Rost	Oxalsyralösning
Olja, smör, fett	Terpentin eller fläckurtagningsmedel och ljumt tvålvatten.
Målarfärg	Tas omedelbart bort enligt anvisning på färgburken. Intorkad färg går ej bort.
Stearin	Låt stelna. Bryt och plocka bort. Lägg dubbla lager hushållspapper över och under fläcken.Pressa med varmt strykjärn. Ev. fettfläck tas bort med fettlösande medel.-Tvätta som vanligt.
Blod	Färskt blod med kallt vatten. Intorkat med enzymhaltigt tvättmedel ev. med oxalsyra.
Gräs	T-sprit och tvätt med enzymhaltigt tvättmedel.
Bär- och fruktfläckar	Tvätta vid hög temperatur. Försök även med oxalsyra.
Kaffe, te och rödvin	Tvätta vid hög temperatur, använd tvättmedel med blekmedel.

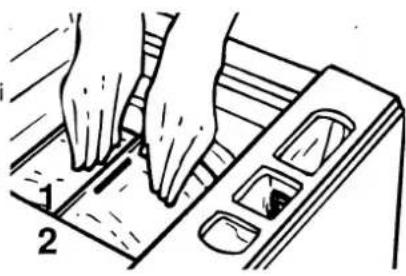

Stäng trumluckorna så här:

1. Tryck ned den högra luckan.
2. Tryck sedan ned den vänstra så att den fäster haken på den högra luckan. Se till så att tvätten inte kläms fast av luckorna.

Illustration of hands pressing down on a mechanical device with labeled parts (no text or symbols present)

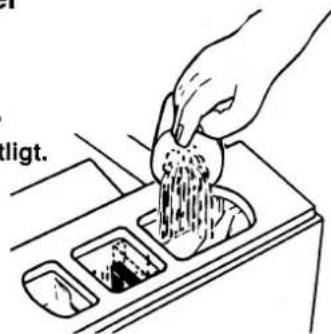

Fyll på tvättmedel och eventuellt sköljmedel i de skilda facken.

Stäng luckorna ordentligt.

cligt.

Hur mycket tvättmedel behövs?

På tvättmedelsförpackningarna finns anvisningar för hur mycket tvättmedel man bör använda. Maskinen rymmer 4,5 kg tvätt. Om du har liten mängd tvätt i maskinen kan du minska doseringen 20-30%. Undvik överdosering.

Flytande tvättmedel

kan utnyttjas både vid förtvätten och vid huvudtvätten. Håll regleringsskivan i läge NER, när du använder flytande tvättmedel. Lyft upp regleringsskivan till läge UPP, när du använder pulver tvättmedel.

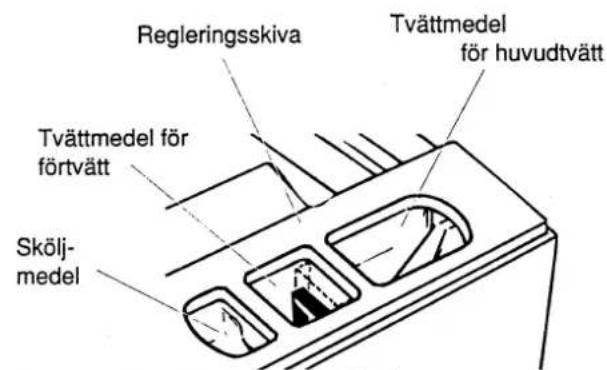

Sköljmedel

Sköljmedel hälls i det vänstra facket. Medlet sugs av en hävert in i behållaren. I sköljmedelsfacket kan finnas något vatten kvar från föregående tvätt. Sköljmedel doseras enligt doseringsanvisningen. Om det finns för mycket sköljmedel i facket, kan hävertverkan uppstå. Då tappas sköljmedlet i vattnet för tidigt och försämrar tvätteffekten.

Regleringsskiva Tvättmedel för huvudtvätt Tvättmedel för förtvätt Skölj-medel

Hur mycket är 4,5 kg tvätt?

Illustration of stacked rolled documents or sheets with a woven pattern on the left (no text or symbols)

En full maskin rymmer 4,5 kg tvätt. Det motsvarar t ex 2 örngott, 2 underlakan, 2 påslakan och några handdukar.

4,5 kg–full trumma

2,0 kg—halv trumma

1,0 kg–1/3 trumma

I flera av tvättprogrammen står 2,0 kg resp 1,0 kg tvätt. 2,0 kg innebär att du kan fylla tvättmaskinen till hälften, 1,0 kg att du kan fylla den till ca tredjedelen.

Miljörutan

Programval

Du kan spara mycket energi genom att inte använda starkare program än nödvändigt.

• Om möjligt, tvätta fulla maskiner.
• Tryck in E-knappen, samt välj en lägre tvättemperatur, så spar du energi.
• Tryck in 1/2 -knappen, när du tvättar en liten last. Så spar du vatten.
• Om du torkar tvätten i torktumlaren eller i torkskåpet, välj högre centrifugeringshastighet.

Tvättmedel

Överdosering av tvättmedel ger inte bättre tvättresultat, utan medför bara en extra belastning för miljön.

Prova att använda mindre tvättmedel och öka endast om du blir missnöjd med tvättresultatet.

Illustration of a tree with a curved trunk inside a circular frame (no text or symbols)

Tryck in en eller flera av knapparna om du vill förändra tvättprogrammet.

E 1/2 900

(650 hos Cylinda 96 och 105)

Tillval

Hög sköljnivå

Skongång och hög nivå på vattnet

Ej centrifugering

Ekonomiprogram

Program för liten last

Låg hastighet under centrifugering

8 1 7 2 6 3 4 5 D E 1/2

1

Vilket program ska man välja?

Detta betyder siffrorna på progi

Genom att ställå in vreden för program och temperatur och trycka in lämpliga tillvalsknappar, kan du göra ditt eget program. I tabellen ger vi exempel på vanliga tvättprogram. Till höger i tabellen visas vad maskinen gör under programmet. Du kan spara mycket energi genom att inte använda starkare program än nödvändigt. Förtvätt är sällan nödvändig. Använd förtvätt endast för svårt smutsade kläder.

Exempel på program:

1 Start Vit-/Kulörtvätt med varm förtvätt
2 Start Vit-/Kulörtvätt
3 Start Kort vit-/kulörtvätt
4 Start Snabbtvätt
5 En sköljning med lång centrifugering
6 Start Ylletvätt
7 Start Skontvätt
8 Utpumpning

Tvättmärkning	Typ av tvätt	Så ställs maskinen in			Tvätt-tid iminca*	Energi-åtgångkWhca*	Vattenför-bruk-ning	Det här gör maskinen automatisk
		Tempera-turvred	Tryck inknapp	Program-vred				Förtvätt	Huvudtvätt	3 skölj-ningar
	Vittvätt med varm förtvätt	90°		1	150	2,1	74
	Vittvätt	90°		2	135	1,9	68
	VittvättEkonomiprogram**	60°	E	2	130	1,15	68		Förlängd+20 min
	Kulörtvätt med varm förtvätt	60°		1	125	1,2	74
	Kulörtvätt	60°		2	110	1,0	68
	Kort kulörtvätt	60°		3	100	1,0	68
	Kort kulörtvätt	40°		3	85	0,5	68
	Snabbtvätt	40°	1/2	4	40	0,4	40		Kort
	Vit syntettvätt("skrynkelfri")	60°	1/2		80	0,7	40
	Kulört syntettvätt	40°	1/2		70	0,4	40
	Kulört kort syntettvätt	40°	1/2		50	0,4	40
	Fintvätt	40°	1/2		80	0,7	70
	Mild fintvätt	30°		6	35	0,4	70		Kort
	Yile	40°		6	40	0,6	70		Kort
	Skontvätt	30°		7	25	0,4	70		Kort

Vrid programvredet (1) till önskat program. Programvredet skall endast vridas medurs.

Vrid temperaturvredet (2) till önskad temperatur.

Då tänds signallampan. Nu startar maskinen och arbetar enligt tabellen nedan.

Om du ångrar dig ...

Vrid först temperaturvredet på 0.

... och vill lägga i mer tvätt:

Öppna luckorna och lägg i tvätten.

... och vill ha annat program:

Vrid programvredet och ev. temperaturvredet till ett annat läge.

... och vill avbryta:

Vrid programvredet till 8. Koppla på maskinen med temperaturvredet. Maskinen pumpar då ut vattnet. Luckan går att öppna efter 2-3 minuter när pumpen har stannat.

Se också sidan 2.

2 900 90° 80° 70° 60° O Av Pδ 30° 40° 50°

2

gramvredet

8 1 7 2 6 3 5 4

kt

Centrifugering	1 sköljning	Centrifugering	1 sköljning	Centrifugering och uppluckring 14 min

Bra att veta

● Program 2 börjar med utpumpning av vatten.
- I program 2 och 3 inleds huvudtvätten med 10 minuters kall förblötning före uppvärmning för att lösa proteinhaltig smuts (t ex blod).
- Program 2 har långsam uppvärmning mellan 40-60 °C. Det är bra för tvättmedel som innehåller enzymer och TAED.

- Snabbtvättprogram spar tid, vatten och energi. Huvudtvätten är kortare och skölningarna färre. Du kan använda snabbprogrammet med vilken tvättemperatur som helst. Väljs snabbprogrammet när du vill tvätta lätt smutsad tvätt.

- För att förhindra skållning kyls alltid vattnet ned i program 1-4 innan det pumpas ut efter huvudtvätten.

- Innan centrifugeringen startar, kontrollerar maskinen om tvätten är jämnt fördelad. Om så inte är fallet, centrifugerar maskinen vid 900 varv per minut (Cylinda 105 och 135).

- Ylleprogrammet och skontvättprogrammet är fast och kan inte ändras med tillvalsknapparna, förutom Ⓞ. Program 6 och 7 är värmespärrade. Även om temperaturen ställs in på 90 °C, blir tvättemperaturen endast 40 °C.

Efter dessa program stannar maskinen med sista sköljvattnet kvar. Vrid programvredet till 8, så får du utpumpning av vattnet. De flesta plagg tål en försiktig centrifugering. Observera att knappen Ⓞ inte är intryckt om du vill ha en kort centrifugering

Sista sköljvattnet kvar i maskinen. Vrid programvredet till 8 (utpumpning).

• Uppgifterna bygger på att det vatten som tas in i maskinen har en temperatur på 15 °C
  ** Program för energideklaration

När maskinen stannar

• Efter ett program där vattnet pumpats ut kan man öppna luckan efter 2-3 min.
• Efter ett program där vatten finns kvar i maskinen, välj något av följande:
  5 kort centrifugering (frigör knappen tryck in knappen 1/2
  5 lång centrifugering (frigör knappen @)
  8 utpumpning av vatten

Skötsel

- Före rengöring dra ut stickproppen ur uttaget. Dra i stickproppen inte i anslutningskabel.

Rengöring av avloppspumpen

Framtill i maskinen finns en avloppspump. Pumpen byter rotationshåll när den blir blockerad. Ändå är det möjligt att stora föremål kan fastna i pumpen. Om den blir blockerad, gör så här:

• Kontrollera att det inte finns vatten i maskinen.
• Öppna luckan (1). Ställ en tallrik på golvet under den.
  ● Vrid pumplocket motsols. Vattnet rinner ut på tallriken.
• Vrid locket ytterligare motsols tills det hörs ett knäppande ljud (2). Dra ut det (3).
• Rensa nälfällan. Rensa även pumpvingen inne i pumpen.
• Sätt tillbaka pumplocket. Vrid det medsols så att det snäpper fast på sin plats (4).
• Stäng luckan.

OBS! Om pumpen blir blockerad under tvätten, kan maskinen tömmas på vatten genom att lägga avloppsslangen på golvet.

Diagram showing a hand using a device to adjust a component, with labeled parts 1, 2, and 3.

Att avlägsna beläggning

Hårt vatten och tvättmedel som innehåller tvål eller zeolit kan förorsaka en beläggning på trummans och behållarens ytor. Använd då och då tvättprogram med 90 °C temperatur för att rengöra maskinen invändigt. Beläggningen försämrar tvätt-effekten och maskinen kan lukta unket. För att ta bort den kan man först köra vittvättprogrammet 90 °C utan plagg med syntetiskt tvättmedel. Om detta inte hjälper, dosera 50-100 g citronsyra (säljs på apotek) i stället för tvättmedel på trummans lucka eller i tvättmedelfacket. Välj program vittvätt 90 °C. Vid behov upprepa behandlingen. Det finns även speciella medel avsedda för avlägsnande av kalk och järn. Information om dessa speciella medel får man hos tvättmaskinens försäljare eller serviceaffär.

Efter tvätten:

Stäng av maskinen genom att vrida temperaturvredet till 0. Stäng vattenkranen.

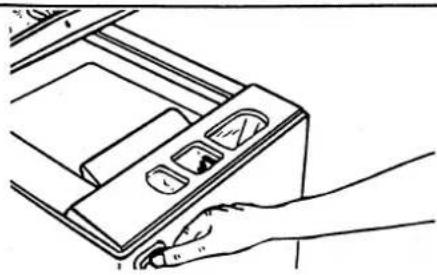

Öppna ytterluckan genom att trycka in knappen.

Av säkerhetsskäl kan luckan öppnas först 2-3 minuter efter avslutad centrifugering.

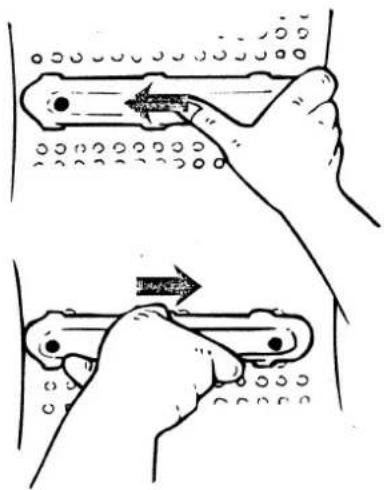

Rensluckan

Om ett föremål har fallit igenom trumman ner i behållaren kan man komma åt det så här:

• Öppna trummans luckor.
• Lossa valken i botten genom att skjuta den i pilens riktning.
  Stöd fingrarna med handflatans sida mot trummans sidovägg (se bilden).
• Plocka upp föremålen på behållarens botten genom öppningarna under valken.

Diagram illustrating hand positioning and movement of a mechanical component, showing step-by-step assembly with directional arrows.

- Sätt tillbaka valken genom att placera dess fästen på trummans motsvarande öppningar och skjut valken i motsatt riktning.

OBS! Om trummans öppningar syns, är valken fastsatt på felaktigt sätt vilket kan medföra, att plaggen rivs sönder. Kontrollera att trummans öppningar täcks helt. Då är valken fastsatt på rätt sätt.

Line drawing of a hand pressing down on a device handle panel (no text or symbols)

Se till att ingen tvätt finns kvar i trumman. Låt luckorna stå öppna några timmar så att maskinens inre delar torkar.

Rengöring av maskinens ytor

Rengör maskinens ytor då och då med en mjuk duk och milt rengöringsmedel. Använd inte skurmedel eller lösningsmedel.

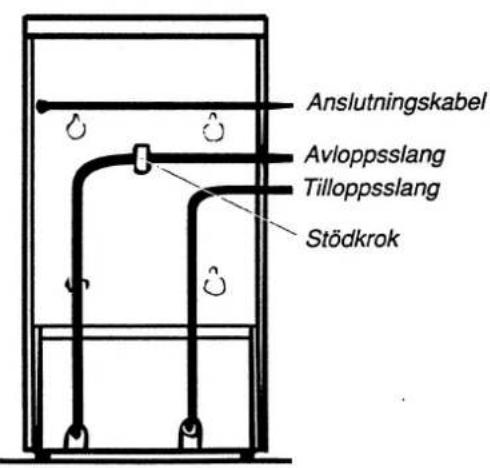

Kontrollera slangarna!

Man bör ta en titt på slangarna minst en gång om året. Speciellt gäller detta tilloppsslangen, som står under högt tryck och behöver bytas om den får sprickor eller andra skador.

Anslutningskabel Avloppsslang Tilloppsslang Stödkrok

Service och försäljningsvillkor

Försäljningsvillkor

I Sverige gäller Konsumentköp EHL 91 samt EHL Trygghetsförsäkring.

Service

Innan du beställer service, fundera på om felet beror på något som du själv kan rätta till.

Det finns en checklista här intill.

För service kontaktas något av ASEA-SKANDIAS servicekontor.

De finns på följande platser:

• Stockholm
  ● Göteborg
  ● Malmö ● Jönköping
  ● Skara ● Norrköping
• Örebro ● Karlstad
  ● Uppsala ● Borlänge
  ● Gävle ● Sundsvall
• Östersund - Umeå
  ● Luleå ● Växjö
  • Västerås

Om maskinen inte fungerar

Maskinen startar inte när man vrider temperaturvredet

① Kontrollera att programvredet står i början av programmet.
② Är stickproppen ordentligt insatt i vägguttaget ?
③ Är ytterluckan och innerluckan ordentligt stängda? Tryck till den noga.
④ Om maskinen inte vill centrifugera. Kontrollera först att inte Ⓞ är nedtryckt. Kontrollera därefter att vattnet pumpas ut ordentligt, att avloppspumpen är rensad och att inga stopp finns i avloppslangen.
④ Är strömmen bruten? Kontrollera säkringar ("proppar").

Maskinen tar inte vatten när den startar

① Är kranen på vattenledningen öppen?
② Är silen i maskinens vattenintag tilltäppt? Skruva loss slangen och se efter. (Glöm inte att först stänga vattenkranen!)
③ Är vattentrycket tillräckligt?

Mycket lödder i sista sköljvattnet, eller vatten finns kvar i maskinen efter centrifugering/utpumpning

① Är det ett veck på avloppsslangen?
② Är avloppspumpen blockerad av något föremål? Rensa pumpen, se sid 8.
③ Har något föremål fastnat i avloppsslangens utlopp?
④ Är avloppsslangen rätt installerad? Se sid 11.
⑤ Har ett föremål fallit ner i behållaren? Se sid 8.

Ange alltid tvättmaskinens typ- och tillverkningsnummer när du beställer service.

Tillbehör

Med tvättmaskinen följer:

• Bruksanvisning med installations-anvisningar
  ● Garantibestämmelser
• Typgodkänt slangställ för anslutning till tryckvatten
  ● Skyddsproppar av plast, 4 st

Tekniska uppgifter

Mått	855x450x600 mm(Höjd 850 mm / 96)
Vikt	69 kg
Tvättkapacitet	4,5 kg torr tvätt
Trumvolym	43 l
Trumvarvtal vid lång centrifugering	1300 varv/min (135)1000 varv/min (105)900 varv/min (96)

Kort centrifugering

● Ylle- och skontvätt 500 varv/min
● Syntet och snabbtvättt 900 varv/min

Anslutnings-effekt 2150 W/10 A

Elementeffekt 2000 W

Stickproppsanslutning

Material i tvät- trumma och i vätskebehållare Rotstfritt stål

Material i ytterhölje Varmförzinkad och pulverlackerad stålplåt

Uppställning Fyra ställbara gummiklädda fötter

Vatten- anslutning 1,5 m gummislang

Vattentryck 0,1–1 MPa (10–100 N/cm², 1–10 kp/cm²)

Avlopp 1,5 m plastslang, invändigt 20 mm i genomskärning

Installation:

Ta bort transportstöden!

Maskinen är försedd med transportstöd som skall avlägsnas innan maskinen tages i bruk. Transportstöden hindrar tvättbehållaren att skaka under transport.

A. Lyft upp maskinen från underläggsramen.
B. Lossa skruvarna i transportstöden (4 st) från maskinens behållare t ex med hjälp av länk- eller hylsnyckel (13 mm).
C. Då skruvarna har lossats faller stödet ned.
D. Dra ut transportstöden med sina skruvar och mellanholkar genom öppningarna. Fastsätt plastpropparna (4 st) i öppningarna.

B C D A

OBS! Spara transportstöden. Om maskinen transporteras på nytt, bör transportstöden åter sättas på plats. Då blir maskinen inte skadad under transporten.

Flytta maskinen

Maskinen har hjul som underlättar flyttning (Cylinda 105 och 135). För att fälla ned hjulen dra hävarmen åt höger. Efter flyttning av maskinen fälls hjulen upp igen genom att dra hävarmen tillbaka åt vänster. Hjulen fungerar inte om fötterna regleras.

OBS! Vid användning av tvättmaskinen skall maskinen alltid stå på fötterna. Hjul är avsedda endast för flyttning av maskinen.

Diagram illustrating a mechanical or electrical process with labeled components and directional arrows indicating movement or force.

Justera fötterna

Det är viktigt att maskinen går med jämn gång när den centrifugerar. För detta krävs att maskinen står stadigt och vågrätt.

Justera därför på maskinen och dra till låsmuttrarna. Maskinen får luta högst 2°.

Simple line drawing of a mechanical or anatomical component with no visible text, numbers, or symbols.

Elinstallation

Vid leverans är maskinen försedd med stickpropp och är kopplad 1-fas. Den skall anslutas till jordat vägguttag. Om maskinen ansluts i våtutrymme skall vägguttag föregås av jordfelsbrytare. Anslutning till fast kopplingsdosa skall utföras av behörig fackman.

Anslutning till vatten

Vattenanslutningen ska utföras av en person som har den kompetens som krävs.

Maskinen ansluts med den tilloppslang som följer med. Vattentrycket ska vara 0,1–1 MPa (ca 1–10 kp/cm² 10–100 N/cm²).

Det ska finnas avstängningskran på vattenledningen.

Om ledningen är nyinstallerad, kan det vara lämpligt att först spola igenom den ordentligt så att eventuell smuts spolas ut. Denna kan annars täppa till silen i maskinens vattenintag.

Anslutning till avlopp

Maskinen levereras med kopplad avloppslang som ska läggas över kanten till en tvättho eller liknande. Höjden ska vara 60–100 cm över golvet. Se till att det inte finns något veck på slangen.

Maskinens avloppsslang får inte monteras fast i avloppet och slangens ända får inte komma under vatten. Vid användning ska avloppsslangen vara så rak som möjligt. Har slangen större krökar, blir avtappningen långsammare och t ex centrifugeringsresultatet sämre. Om man måste förlänga avloppsslangen, ska skarven och förlängningsslangen vara så utförda, att det inte kan uppstå något ökat strömningsmotständ. Slangen ska placeras så lågt som möjligt.

Vid felanslutning, t ex om avloppsslangens ända ligger på golvet, kan avtappningen bli långsammare eller sughävertverkan uppstå.

Line drawing of a rectangular enclosure with internal tubing and water droplets, connected by wires (no text or symbols)

Vinterförvaring i ouppvärmda lokaler

Om tvättmaskinen ska förvaras över vintern i lokaler som inte värms upp, måste maskinen tömmas på vatten genom avloppspump. Avlägsna tilloppsslang från maskinen, då magnetventil kan tömmas. Maskinen måste stå i uppvärmt utrymme 2-3 timmar innan den får startas.

Säkerhet

Tvättmaskinen är mycket säker att använda om bruksanvisningen följs noggrant och installation utförs på rätt sätt. I maskinen finns

• översvämningsskydd
• torrkokningsskydd
• återsugningskydd
  ● vattenintag styrt med nivåkontroll

Maskinen startar inte om ytterluckan står öppen. Luckan kan inte öppnas under urtappning och centrifugering. Under andra funktioner stannar maskinen om luckan öppnas.

LÄMNA ALDRIG TVÄTTMASKINEN UTAN TILLSYN VID DRIFT.

Felaktig installation av vatten- och avloppsledningar kan förorsaka vattenskador eller störningar i vattenledningsnätet. Elektrisk anslutning skall ske i enlighet med säkerhetsbestämmelserna. Avstängningskranen bör alltid stängas efter avslutad tvätt. Då undviker man eventuella slangskador och följder förorsakade av dessa.

Tvättmaskinens eventuella reparationer ska utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra tvättmaskinen och leda till skada på person och/eller egendom.

MASKINENS TILLOPPSSLANG OCH AVLOPPSSLANG KAN LEDAS UPPIFRÅN ELLER GENOM YTTERHÖLJETS BAKRE ÖPPNING ANTINGEN HÖGER ELLER VÄNSTER. AVLÄGSNA FÖRST PLASTSKIVAN SOM TÄCKER ÖPPNINGEN.

A. Avloppsslangens ända ska placeras 60–100 cm ovanför golvet. Avständet mellan slangens böjda ända och avlopppets övre kant ska vara minst 2 cm.
B. När den fästes på vägg, ska de ovannämnda måtten vara desamma.
C. Om avloppsslangens böjda ända placeras lägre än 60 cm, t ex WC-stol, ska slangen alltid ledas genom stödkroken bakom maskinen.

Vid behov skall hävertventil monteras på slangens högsta punkt. Stödkroken kan avlägsnas genom att vrida den först ett kvarts varv åt höger eller åt vänster, varefter den kan dras ut.

Anslutning av avloppsslangen till golvbrunn

Ett rör, ∅ 5 cm, dras upp från golvbrunnen minst 60 cm ovanför golvet (D). Röret skall stå stadigt på sin plats. Maskinens avlopps-slang stoppas ned.

OBS! KONTROLLERA ATT AVLOPPSSLANGEN LIGGER FAST I RÖRET.

B 60 - 100 cm C D A

SNABBFAKTA

Så tvättar man: Så väljer man program:

① Öppna ytterluckan genom att trycka in knappen.

② Öppna innerluckan genom att lyfta upp lockets handtag.

Hand holding a car intake tray with multiple outlets (no text or symbols visible)

③ Lägg i tvätten och stäng trumluckorna

Diagram of a hand pressing down on a car interior with a meshed area (no text or symbols)

④ Fyll på tvättmedel och ev. sköljmedel i de olika facken. Stäng innerluckan och stäng ytterluckan så den går i lås.

⑤ Tryck ned en eller flera av knapparna om du vill förändra tvättprogrammet. Se tabellen!

⑥ Vrid programvredet till önskat program. Vrid temperaturvredet till önskad temperatur.

Se tabellen!

Om du ângrar dig...

Vrid först temperaturvredet på 0. ...och vill ha annat program:

Vrid programvredet och ev. temperaturvredet till önskat läge. ...och vill avbryta: Vrid programvredet till 8. Koppla på maskinen med temperaturvredet. Då pumpas vattnet ut från maskinen. Locket kan öppnas 2-3 min efter att pumpen stannat.

⑦ När maskinen stannar: Efter ett program där tvätten centrifugerats, kan ytterluckan öppnas efter 2-3 min.

Efter ett program där vatten finns kvar i maskinen, kan luckan öppnas direkt eller något av dessa program väljas.

⑧ Efter tvätten: Stäng av strömmen med temperaturvredet.

Stäng vattenkranen. Öppna ytterluckan genom att trycka in regeln.

0 Av På 90° 80° 70° 60° 50° 40° 30°

Tvättmarkning		Typ av tvätt	Så ställs maskinen in
			Temperaturvred	Tryck Inknapp	Programvred
		med förtvätt	90°	-	1
			90°	-	2
			60°	E	2
		med förtvätt	60°	-	1
			60°	-	2 eller 3
			valfri	1/2	4
		med förtvätt	60°	1/2	1
			60°	1/2	2 eller 3
		med förtvätt	40°	1/2	1
			40°	1/2	2 eller 3
			40°	1/2	3
			30°		6
			40°		6
		tvätt	30°		7
			-	-	5
En sköljningmed en kortcentrifugering			-	1/2	5

Vrid program-vredet till...	...så får du
5 Frigör knappen @ tryck in knappen 1/2	en kort centrifugering
5 Frigör knappen @	en lång centrifugering
8	utpumpning av vattnet

Bilaga till Cylindabroschyr Disk, tvätt och tork

Sid 26, tvättmaskin Cylinda 105 A

Denna tvättmaskin har förbättrats sedan broschyren trycktes:

A) Maskinen har en annorlunda manöverpanel
B) Centrifugeringshastigheten kan väljas steglöst mellan 400 och 1000 varv/minut i vit- och kulörtvättprogram

Vred för centrifugering- svarvtal Cylinda 105 Å ASIA SKONUO 1000 rpm Hög sköljniivå Skongång och hög nivå på vattnet Ej centrifugering Temperaturvred Programvred Programvredet ska endast vridas medurs. Ekonomiprogram Program för liten last Huvudströmbrytare E 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88
