BEDIENUNGSANLEITUNG 287717 Tchibo

Bedienungsanleitung und Garantie

Tchibo GmbH D-22290 Hamburg • 66524HB66XII

Liebe Kundin, lieber Kunde!

Ihre neue Funk-Wetterstation mit Farb-Display liefert Ihnen eine Vielzahl von meteorologischen Daten.

Der mitgelieferte Außensensor überträgt per Funk die Wetterdaten von draußen an die Basisstation im Haus. Die Basisstation zeigt die gemessenen und übertragenen Werte übersichtlich und in Farbe an und informiert Sie über den aktuellen Wettertrend der nächsten Stunden.

Wir wünschen Ihnen viel Freude mit Ihrer neuen Wetterstation.

Ihr Tchibo Team

Inhalt

5 Sicherheitshinweise

9 Auf einen Blick (Lieferumfang)

12 Inbetriebnahme

12 Außensor - Batterien einlegen
13 Basisstation - Batterien einlegen oder Netzadapter einstecken
14 Wetter-Symbol einstellen
16 Funksignal des Außensensors empfangen
17 Zeitsignal empfangen

19 Batteriewechsel

20 Wetterdaten ablesen

20 Wetterprognose
21 Wettertendenz
21 Temperatur und Luftfeuchtigkeit

22 Basisstation mit mehreren Außensensoren verbinden

22 Funkkanal am Außensensor einstellen
23 Zwischen mehreren Außensensoren an der Basisstation manuell wechseln
23 Zwischen mehreren Außensensoren an der Basisstation automatisch wechseln

24 Uhrzeit, Datum und Wettersymbol manuell einstellen

25 Zwischen Uhrzeit, Datum und Jahresanzeige wechseln
25 Uhrzeit-, Datum- und Jahresanzeige manuell einstellen
26 Wettersymbol manuell einstellen

26 Weitere Funktionen

26 Maßeinheit der Temperatur wechseln
26 Umschalten zwischen Sommer- und Winterzeit
27 Displaybeleuchtung
27 Alle Einstellungen zurücksetzen

28 Aufstellen oder aufhängen

28 Außensor
28 Basisstation

29 Störung / Abhilfe

30 Konformitätserklärung

32 Technische Daten

34 Entsorgen

35 Garantie

37 Tchibo Service Center und Kundenberatung

Sicherheitshinweise

Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

Bewahren Sie diese Anleitung zum späteren Nachlesen auf.

Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben.

Verwendungszweck

Die Wetterstation zeigt verschiedene Wetterdaten wie Temperatur und relative Luftfeuchtigkeit aus der direkten Umgebung von Basisstation und Außensensor an. Aus den gemessenen Werten ermittelt die Station eine Wettertendenz.

Die Wetterstation zeigt zusätzlich Datum und Uhrzeit an.

Das Gerät ist für den privaten Gebrauch konzipiert und für gewerbliche Zwecke ungeeignet.

GEFAHR für Kinder

- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Artikel für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Halten Sie Kinder von Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr!

GEFAHR durch Elektrizität

• Falls Sie die Basisstation bzw. den Außensor an einer Wand befestigen wollen: Vergewissern Sie sich, dass sich keine Rohre oder Leitungen an der Bohrstelle befinden!
  • Tauchen Sie den Artikel nicht in Wasser oder andere Flüssigkeiten ein, da sonst die Gefahr eines elektrischen Schlages besteht.
• Berühren Sie den Netzadapter nicht mit feuchten Händen. Betreiben Sie die Basisstation nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.
• Schließen Sie den Artikel nur an eine vorschriftsmäßig installierte Steckdose an, deren Netzspannung mit den technischen Daten des Netzadapters übereinstimmt.
• Ziehen Sie den Netzadapter aus der Steckdose, ... ... wenn während des Betriebs Störungen auftreten, ... nach dem Gebrauch, ... bei Gewitter und ... bevor Sie das Gerät reinigen.
  Ziehen Sie dabei immer am Netzadapter, nicht am Anschluss-kabel.

• Das Anschlusskabel darf nicht geknickt oder gequetscht werden. Halten Sie das Anschlusskabel fern von heißen Oberflächen und scharfen Kanten.

• Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät selbst oder das Anschlusskabel sichtbare Schäden aufweist oder das Gerät heruntergefallen ist.

• Verwenden Sie nur den zum Lieferumfang gehörenden Netzadapter.
• Nehmen Sie keine Veränderungen am Artikel vor. Lassen Sie Reparaturen an Basisstation, am Außensor, am Netzadapter oder am Anschlusskabel nur von einer Fachwerkstatt bzw. im Service Center durchführen.

WARNUNG vor Verletzungen

• Batterien dürfen nicht geladen, auseinandergenommen, in Feuer geworfen oder kurzgeschlossen werden.
• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. die betroffenen Stellen mit Wasser und suchen Sie umgehend einen Arzt auf.

VORSICHT - Sachschäden

- Schützen Sie die Basisstation und den Außensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.

• Die Basisstation darf keiner Feuchtigkeit ausgesetzt werden. Stellen Sie sie ausschließlich in trockenen, geschlossenen Räumen auf.

- Der Außensor ist gegen Feuchtigkeit geschützt, darf aber nicht direktem Regen ausgesetzt werden.

- Schützen Sie Batterien vor übermäßiger Wärme. Nehmen Sie die Batterien aus dem Artikel heraus, wenn diese erschöpft sind. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

- Ersetzen Sie immer alle Batterien. Benutzen Sie keine verschiedenen Batterie-Typen, -Marken oder Batterien mit unterschiedlicher Kapazität. Achten Sie beim Einlegen der Batterien auf die richtige Polarität (+/-).

- Reinigen Sie die Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen. Überhitzungsgefahr!

- Verwenden Sie keine scheuernden oder lösungsmittel haltigen Reinigungsmittel.

- Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunststoffe oder Möbelpflegemittel das Material der rutschhemmenden Füße angreifen und aufweichen. Legen Sie deshalb ggf. eine rutschfeste Unterlage unter die Basisstation.

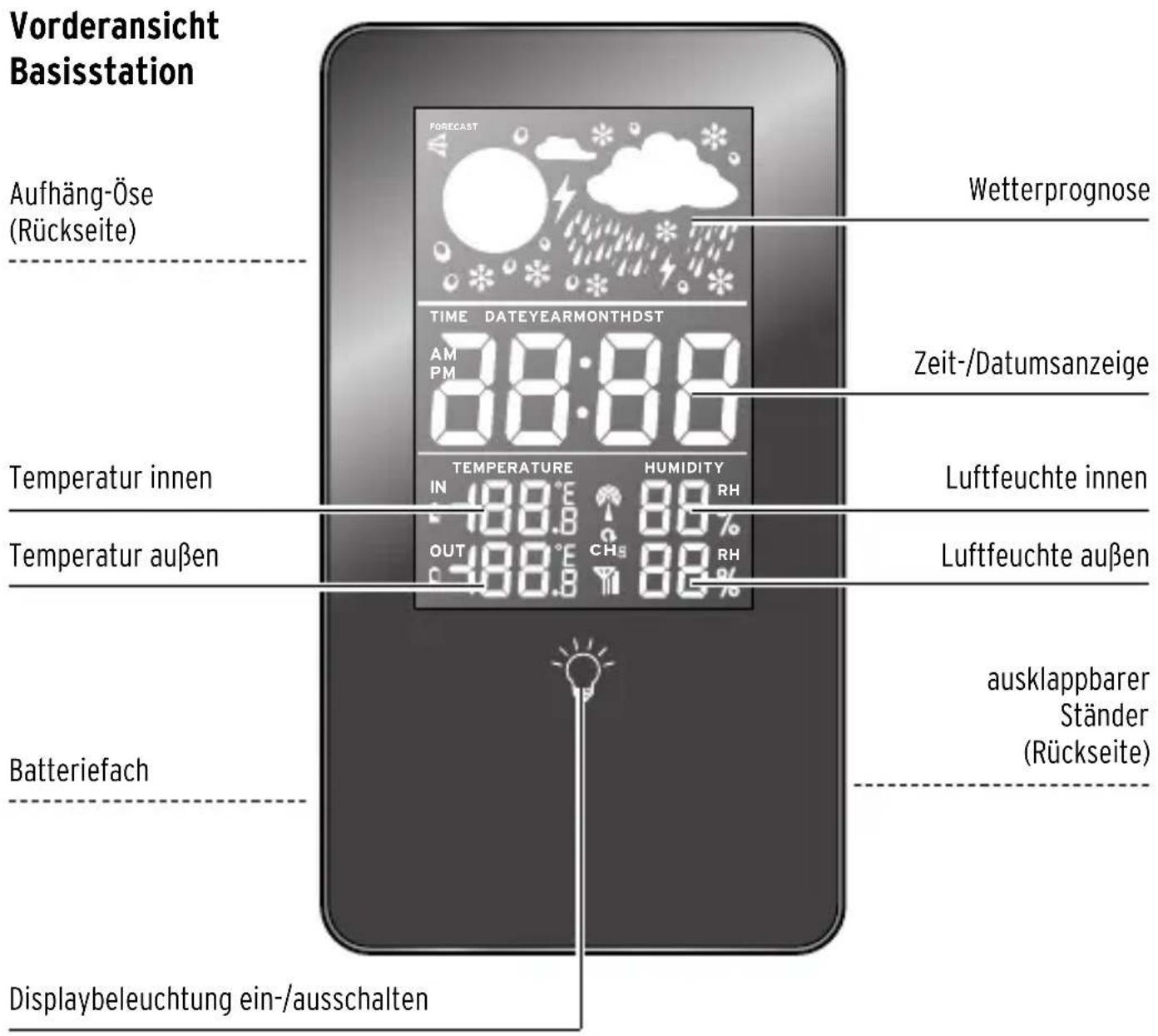

Auf einen Blick (Lieferumfang)

Vorderansicht Basisstation Aufhäng-Öse (Rückseite) Temperature innen Temperatur außen Batteriefach Displaybeleuchtung ein-/ausschalten FORECAST Wetterprognose TIME DATEYEARMONTHDST AM 38:88 PM 88:88 TEMPERATURE HUMIDITY IN 488.0 CH₃ RH OUT 488.0 CH₃ RH Zeit-/Datumsanzeige Luftfeuchte innen Luftfeuchte außen ausklappbarer Ständer (Rückseite)

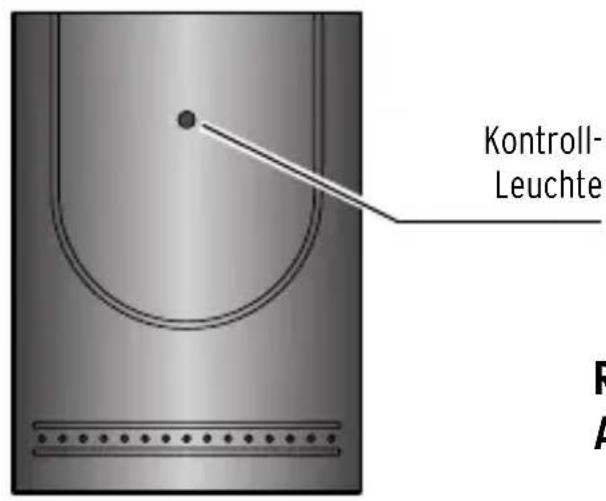

Vorderansicht Außensor

Kontroll- Leuchte R A

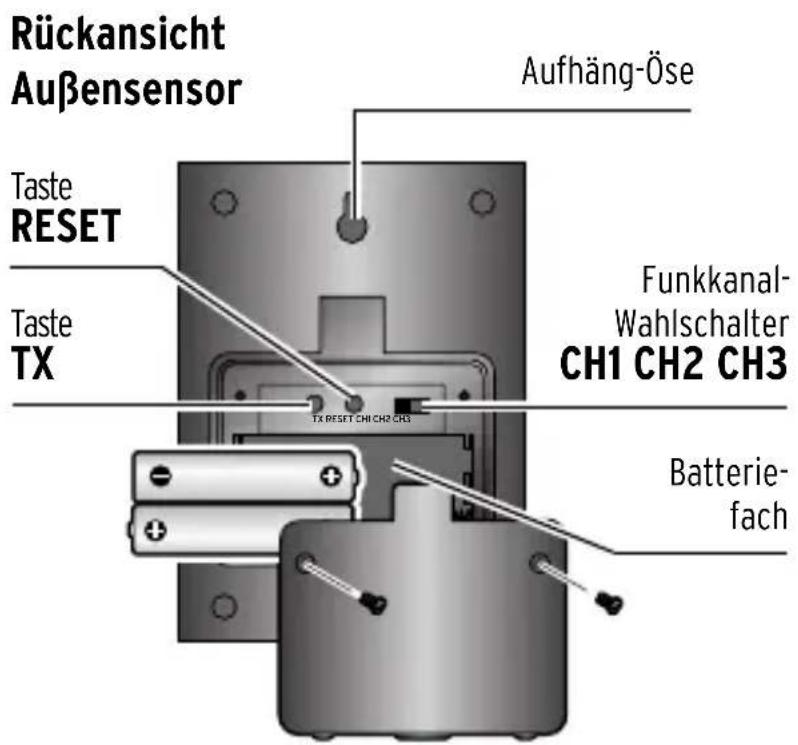

Rückansicht Außensor Aufhäng-Öse Taste RESET Taste TX Funkkanal- Wahlschalter CH1 CH2 CH3 TX RESET CH1 CH2 CH3 Batterie- fach

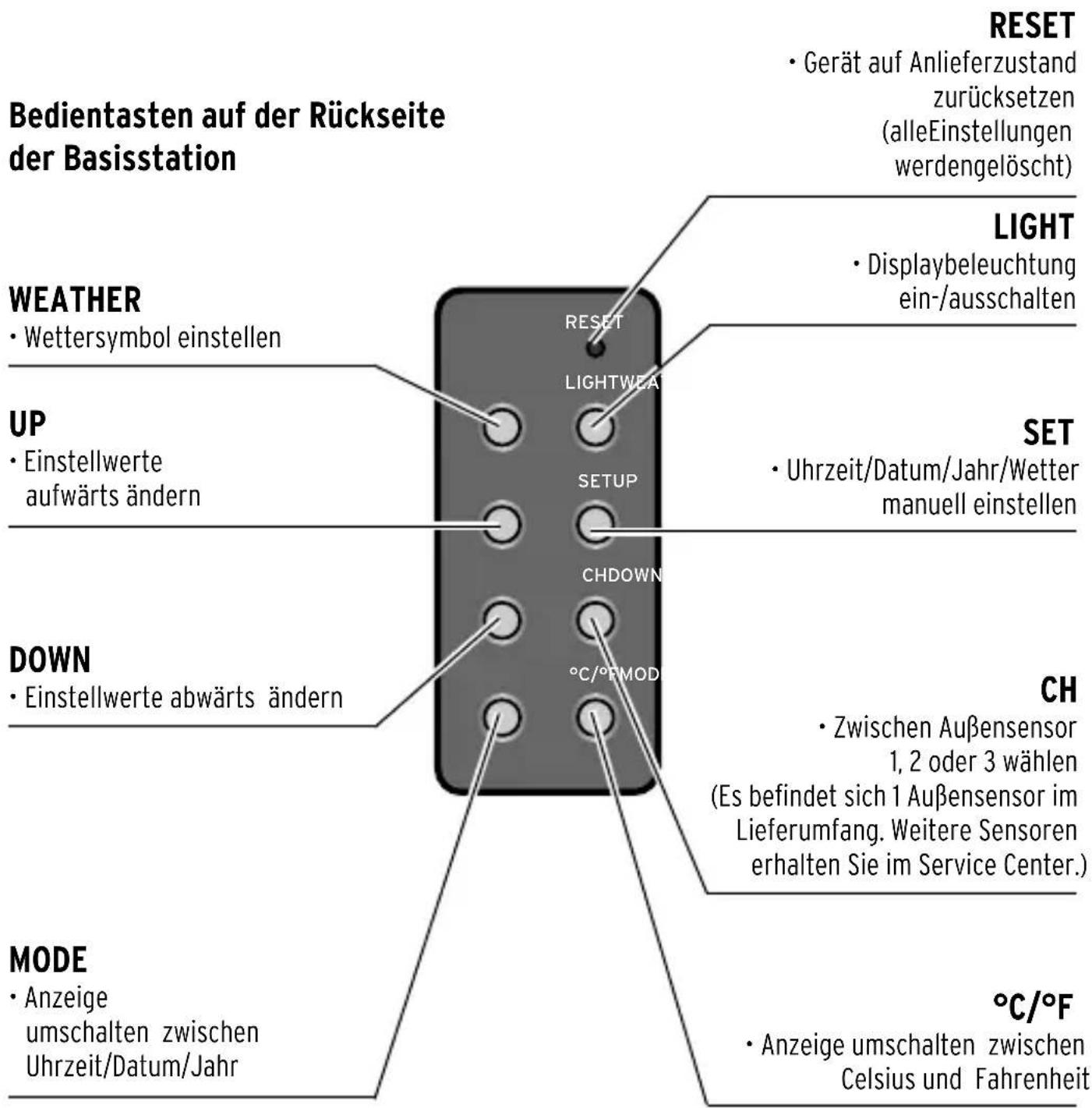

Bedientasten auf der Rückseite der Basisstation WEATHER • Wettersymbol einstellen UP • Einstellwerte aufwärts ändern DOWN • Einstellwerte abwärts ändern MODE • Anzeige umschalten zwischen Uhrzeit/Datum/Jahr RESET LIGHTWEAT SET CHDOWN °C/°PMOD CH • Zwischen Außensor 1, 2 oder 3 wählen (Es befindet sich 1 Außensor im Lieferumfang. Weitere Sensoren erhalten Sie im Service Center.) °C/°F • Anzeige umschalten zwischen Celsius und Fahrenheit RESET • Gerät auf Anlieferzustand zurücksetzen (alleEinstellungen werdengelöscht) LIGHT • Displaybeleuchtung ein-/ausschalten SET • Uhrzeit/Datum/Jahr/Wetter manuell einstellen

Inbetriebnahme

Entfernen Sie die Schutzfolie vom Display der Basisstation.

Nehmen Sie zuerst den Außensensor in Betrieb, danach erst die Basisstation. Während der Inbetriebnahme sollten beide Geräte ca. 1-2 m voneinander entfernt sein.

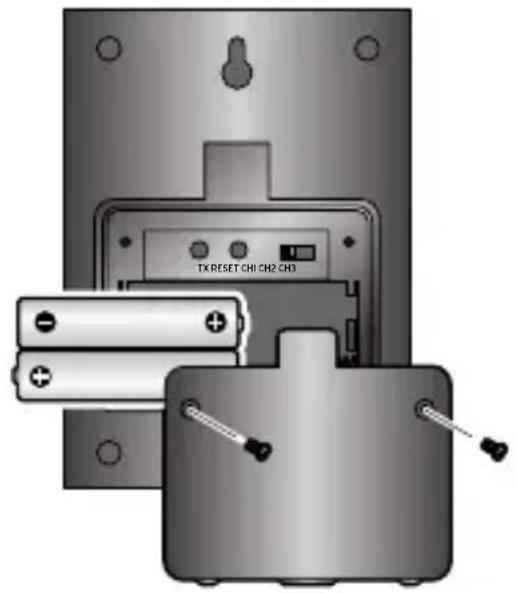

1. Außensor - Batterien einlegen

1. Lösen Sie die Schrauben am Batteriefachdeckel und nehmen Sie den Deckel ab.

TX RESET CH1 CH2 CH3

1. Legen Sie 2 Batterien des Typs LR03/1,5 V (im Lieferumfang) ein, wie auf dem Batteriefachboden abgebildet. Beachten Sie dabei die Polarität (+/-). Die rote Kontroll-Leuchte auf der Vorderseite leuchtet einmal kurz auf.
2. Setzen Sie den Batteriefach deckel wieder auf und verschrauben ihn sorgfältig.

Der Außensensor ist betriebsbereit.

2. Basisstation - Batterien einlegen oder Netzadapter einstecken

Sie können die Basisstation mit Batterien oder über das Stromnetz betreiben. Bei Betrieb über das Stromnetz wird das Display der Basisstation permanent beleuchtet.

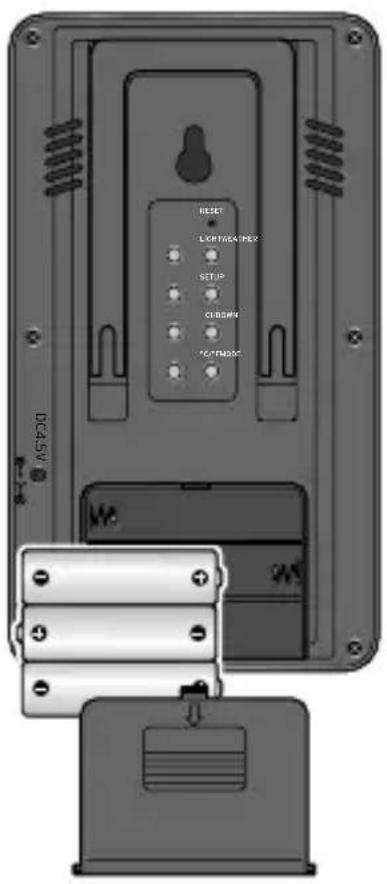

Batterien einlegen

DC45V RESET L Keptree/Hex SETUP GNDM Extendoc

1. Nehmen Sie den Batteriefachdeckel auf der Rückseite ab.

2. Legen Sie die 3 Batterien des Typs LR6/1,5 V (im Lieferumfang) ein, wie auf dem Batteriefachboden abgebildet. Beachten Sie dabei die Polarität (+/-). Im Display der Basisstation erscheinen kurz alle Anzeigen.

3. Setzen Sie den Batteriefachdeckel wieder ein.

Die Basisstation ist betriebsbereit.

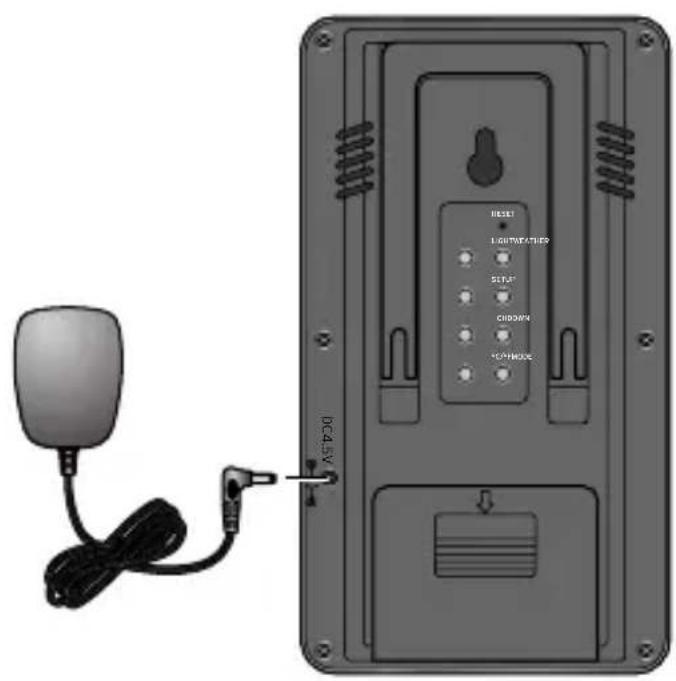

Netzadapter anschließen

DC4.5V RESET LIGHTUNITED SETUP CHISON CHORMOVE

1. Stecken Sie den kleinen Stecker des Netzadapters in die Buchse der Basis station.
2. Stecken Sie den Netz- adapter in eine Steckdose.

Die Basisstation ist betriebs - bereit.

3. Wetter-Symbol einstellen

Sobald die Basisstation mit Strom versorgt wird, werden alle Display-Anzeigen kurz eingeblendet. Anschließen blinkt in der oberen Displayhälfte ein Wettersymbol.

1. Wählen Sie mit der Taste UP oder DOWN das Wetter-Symbol aus, das zu dem aktuellen Wetter passt.

Zur Wahl stehen:

wolkig mit Regenschauern Regen

Schnee Sturm mit Gewitter
2. Drücken Sie die Taste SET, um die Eingabe des Wetter-Symbols zu bestätigen.

• Die Auswahl des Wetter-Symbols ist nur bei Inbetriebnahme, Batteriewechsel oder nach einem Reset erforderlich.
- Wenn Sie keine Taste drücken, während das Wetter-Symbol blinkt, schaltet die Basis station nach einer Minute automatisch in den nächsten Modus. Das zuletzt angezeigte Wetter-Symbol wird übernommen.

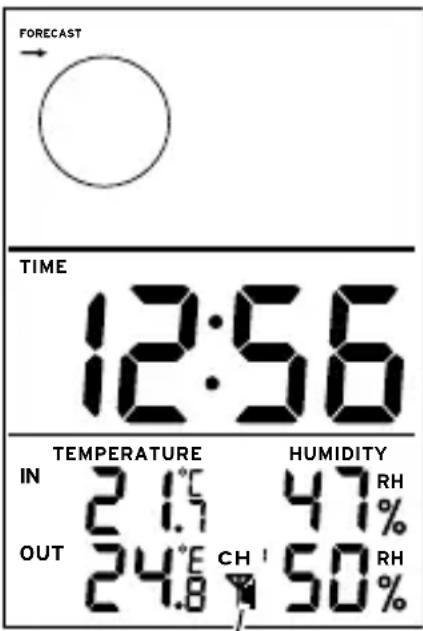

4. Funksignal des Außensensors empfangen

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.1°C 47% RH OUT 24.8° CH 50% RH

Funk- empfangs- symbol

Nachdem Sie das Wetter-Symbol eingestellt haben, sucht die Basisstation nach dem Funksignal des Außensensors.

Sie erkennen das an dem Funkempfangs- Symbol vnten im Display.

Nach erfolgreichem Empfang werden die Außentemperatur und Außenluftfeuchtigkeit angezeigt.

Ist der Empfang nicht möglich, zeigt das Feld OUT --.- °C bzw. -- %.

In diesem Fall ändern Sie die Position der beiden Geräte. Stellen Sie sie beispielsweise dichter zueinander.

Halten Sie dann Taste CH ca. 3 Sekunden gedrückt, bis das Funkempfangs-Symbol linkt. Drücken Sie ggf. die Taste TX im Außensor, um gezielt ein Funksignal auszulösen. Die Basisstation versucht nun erneut, das Funksignal zu empfangen.

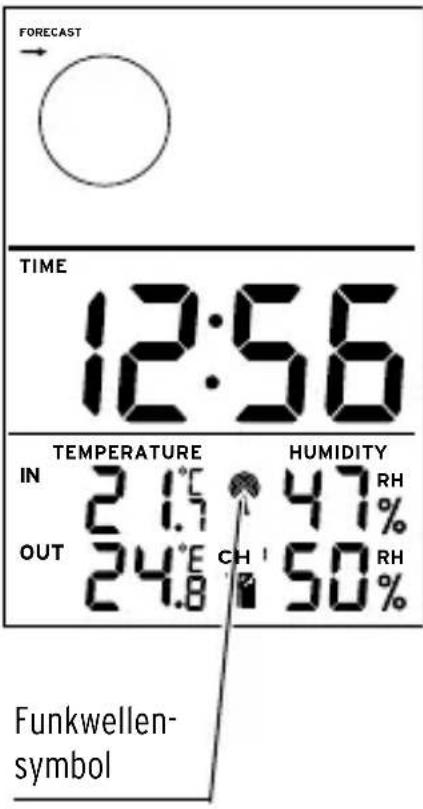

5. Zeitsignal empfangen

Nachdem die Wetterstation maximal 3 Minuten versucht hat, das Funksignal des Außensensors zu empfangen, versucht sie als nächstes, das Zeitsignal zu empfangen. Im Display blinkt das Funkwellen-Symbol Der Empfang des Zeitsignals dauert zwischen 2 und 10 Minuten.

Danach leuchtet das Funkwellen-Symbol dauerhaft 🔒.

Ist der Empfang nicht möglich, verschwin det das Funkwellensymbol.

▷ In dem Fall ändern Sie die Position der Basisstation.

Stellen Sie sie beispielsweise dichter an ein Fenster und halten Sie die Taste DOWN ca. 3 Sekunden gedrückt, bis das Funkwellen-Symbol im Display blinkt.

Die Basisstation versucht nun erneut, das Zeitsignal zu empfangen.

Wenn der Empfang des Zeitsignals tagsüber nicht möglich ist und Sie den Funkempfang nicht manuell aktivieren, versucht die Wetterstation das Zeitsignal nachts zu empfangen.

Im Kapitel „Uhrzeit, Datum und Wettersymbol manuell einstellen“ finden Sie eine Beschreibung, wie Sie Uhrzeit und Datum notfalls manuell einstellen können.

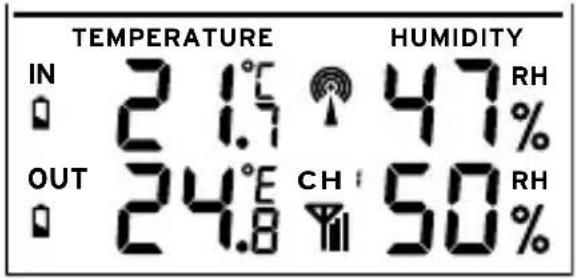

Batteriewechsel

Ein erforderlicher Batteriewechsel für Basisstation oder Außensensor wird im Display der Basisstation angezeigt:

TEMPERATURE IN 21.5 °C RH OUT 24.8 °E CH 50% RH

• Anzeige IN : Batterien in der Basisstation wechseln.
• Anzeige OUT : Batterien im Außensensor wechseln.

Beachten Sie: Basisstation und Außensensor müssen nach einem Batteriewechsel erneut miteinander verbunden werden. Nehmen Sie daher ggf. auch bei dem anderen Gerät, bei dem noch kein Batteriewechsel nötig ist, die Batterien kurz heraus.

Gehen Sie dann vor, wie unter „Inbetriebnahme“ beschrieben.

Wetterdaten ablesen

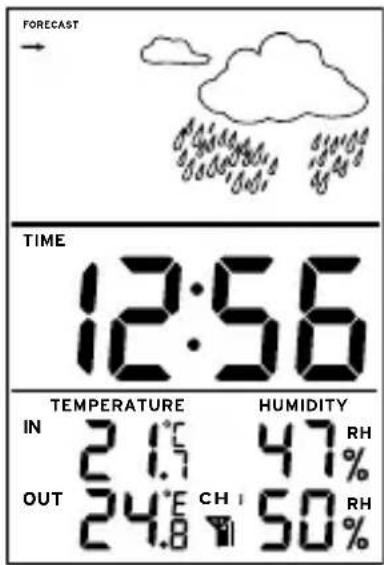

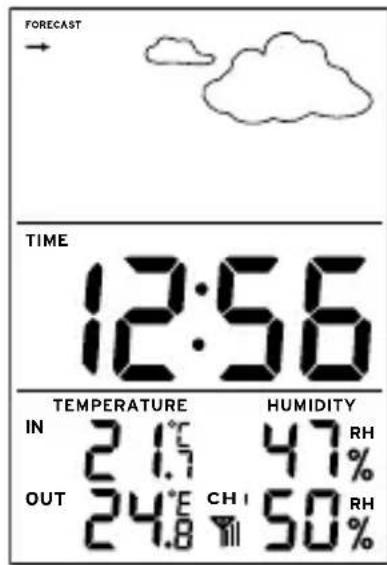

Wetterprognose

Die Wetterprognose gilt für die nächsten 12-24 Stunden. Sie wird aus Änderungen von Luftdruck, Temperatur und Luftfeuchtigkeit ermittelt. Folgende Wetterprognosen kann die Wetterstation anzeigen:

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.1° 47% RH OUT 24.8° CH 50% RH

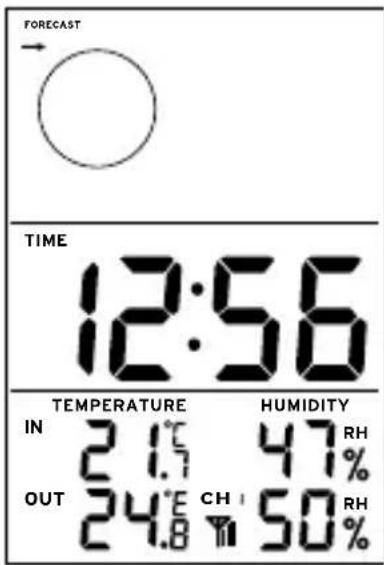

sonnig

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.15 47% RH OUT 24.8 CHI 50% RH

bewölkt

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.1°C 47% RH OUT 24.8 CH 50% RH

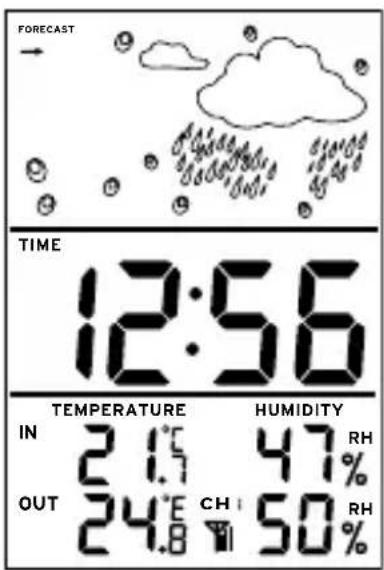

wolkig mit Regenschauern

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.1°C 47% RH OUT 24.8 CH 50% RH

Regen

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.1° 47% RH OUT 24.8° CH 50% RH

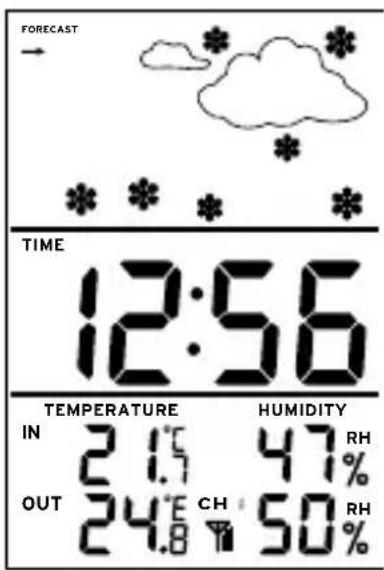

Schnee

FORECAST TIME 12:56 TEMPERATURE HUMIDITY IN 2.15 47% RH OUT 24.8 CH 50% RH

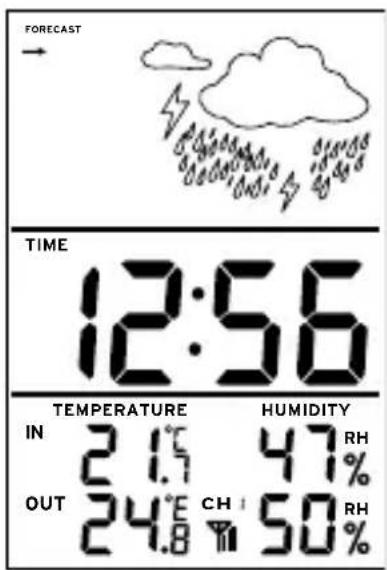

Sturm mit Gewitter

Wettertendenz

Der Pfeil zeigt die Tendenz des Luftdrucks an:

steigend unveränderlich fallend

Temperatur und Luftfeuchtigkeit

TEMPERATURE IN 21.5 RH OUT 24.8 CH 50% RH

Im Feld IN bzw. OUT werden die Werte für die Temperatur und die relative Luftfeuchtigkeit angezeigt. Den Messbereich finden Sie in den „Technischen Daten“.

Basisstation mit mehreren Außensensoren verbinden

Sie können bis zu 3 Außensensoren mit der Basisstation empfangen. 1 Außensor befindet sich im Lieferumfang. Weitere Außensensoren können Sie im Service Center bestellen.

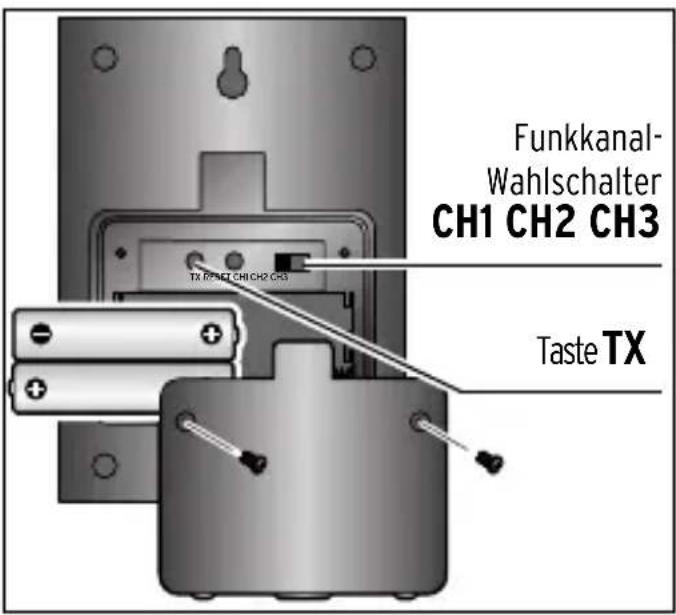

Funkkanal am Außensensor einstellen

Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist Kanal 1.

Funkkanal- Wahlschalter CH1 CH2 CH3 TX RESET CH1 CH2 CH3 Taste TX

1. Lösen Sie die Schrauben am Batteriefachdeckel und nehmen Sie den Deckel ab.

2. Wählen Sie einen Funkkanal, indem Sie den Funkkanal-Wahlschalter auf CH1, CH2 oder CH3 schieben.

Wenn Sie mehrere Außen - sensoren verwenden, wählen Sie für jeden einen anderen Funkkanal.

1. Setzen Sie den Batteriefachdeckel wieder auf und drehen Sie die Schrauben fest.

Der Außensensor sendet sein Signal alle 5 Minuten. Drücken Sie ggf. die Taste TX im Außensensor, um ein Funksignal auszulösen.

Zwischen mehreren Außensensoren an der Basisstation manuell wechseln

Drücken Sie ggf. mehrmals die Taste CH an der Basisstation um zwischen den Außensensoren zu wechseln.

Zwischen mehreren Außensensoren an der Basisstation automatisch wechseln

1. Halten Sie die Taste CH an der Basisstation für ca. 3 Sekunden gedrückt, bis im Display das Funk empfangs-Symbol blinkt.
2. Drücken Sie ggf. die Taste TX in den Außensensoren, um ein Funksignal auszulösen.
3. Drücken Sie nun mehrmals die Taste CH, bis im Display (über dem Funkkanal) das Symbol angezeigt wird.

Die Werte der Außensensoren werden nacheinander angezeigt.

Uhrzeit, Datum und Wettersymbol manuell einstellen

Die Basisstation empfängt die Uhrzeit über eine eingebaute Antenne vom amtlichen deutschen Sender DCF77. Der Sender befindet sich in Mainflingen, in der Nähe von Frankfurt am Main. Er sendet über Langwelle 77,5 kHz in einem Umkreis von etwa 1500 km. Der Empfang des Zeitsignals dauert zwischen 2 und 10 Minuten und wird im Abstand von mehreren Stunden wiederholt.

Während des Empfangsversuchs blinkt das Funkwellen-Symbol ^1 .

Ist der Funkempfang erfolgreich, wird das Funkwellen-Symbol dauerhaft angezeigt.

Ist der Funkempfang auch nach einem Standortwechsel der Basisstation nicht erfolgreich, können Sie die Uhrzeit auch manuell einstellen.

• Es kann zu zeitweiligen Abschaltungen des Senders DCF77 kommen, so dass kein Funkempfang möglich ist.
• Bei Gewitter kann es zu Störungen bei der Übertragung kommen.
• Abschirmende Baumaterialien (z.B. wenn Sie sich in einem Gebäude aus Stahlbeton befinden) und nicht entstörte Geräte in der Nähe (z.B. Fernsehgerät, Computer, schnurloses Telefon) können den Funkempfang stören.

Zwischen Uhrzeit, Datum und Jahresanzeige wechseln

Drücken Sie die Taste MODE, um zwischen der Uhrzeit-, Datum- und Jahresanzeige zu wechseln.

Uhrzeit-, Datum- und Jahresanzeige manuell einstellen

• Wenn Sie während des Einstellvorgangs 60 Sekunden lang keine Taste drücken, beendet das Gerät den Einstellvorgang automatisch. Die geänderten Werte sind gespeichert.

• Wenn Sie beim Einstellen UP oder DOWN gedrückt halten, laufen die im Display angezeigten Werte schneller durch.

• Drücken Sie ggf. die Taste SET, um die Zeit- oder Datums - anzeige angezeigt zu bekommen.

• Halten Sie die Taste SET gedrückt, bis die 24-Stunden-Anzeige im Display blinkt.
• Stellen Sie nun nacheinander folgende Werte ein:
  Jahr > Monat > Tag > Stunden > Minuten.
• Stellen Sie mit den Tasten UP oder DOWN jeweils den gewünschten Wert ein und bestätigen Sie die Einstellung mit der Taste SET.

Sobald Sie alle Einstellungen vorgenommen haben, verlässt das Gerät automatisch den Einstellmodus.

Wettersymbol manuell einstellen

Sollten Sie beim Einstellvorgang das falsche Wettersymbol gewählt haben, können Sie es nachträglich ändern.

1. Halten Sie die Taste WEATHER ca. 3 Sekunden gedrückt, bis das Wettersymbol in der Anzeige blinkt.
2. Stellen Sie mit den Tasten UP oder DOWN das Wettersymbol ein und bestätigen Sie die Einstellung mit der Taste SET.

Weitere Funktionen

Maßeinheit der Temperatur wechseln

Drücken Sie die Taste °C/°F, um die Temperatur in Grad Celsius (°C) bzw. Grad Fahrenheit (°F) angezeigt zu bekommen.

Umschalten zwischen Sommer- und Winterzeit

Das Umschalten zwischen Sommer- und Winterzeit geschieht automatisch. Wird die Sommerzeit im Display angezeigt, erscheint im DST.

Displaybeleuchtung

Drücken Sie kurz die Taste auf der Vorderseite oder die Taste LIGHT auf der Rückseite der Basisstation, um die dauerhafte Display-Beleuchtung ein- bzw. auszuschalten.

Bei Batteriebetrieb ist eine dauerhafte Displaybeleuchtung nicht möglich. Drücken Sie die Taste 🙏 auf der Vorderseite oder die Taste LIGHT auf der Rückseite der Basisstation, um die Displaybeleuchtung für ca. 8 Sekunden einzuschalten.

Alle Einstellungen zurücksetzen

Drücken Sie mit einem spitzen Gegenstand (z.B. einer aufgebogenen Büroklammer) die RESET-Taste an der Basis station bzw. drücken Sie die RESET-Taste im Außensor, um alle Einstellungen auf die Werkseinstellungen zurück zusetzen.

Aufstellen oder aufhängen

Außensor

Der Temperaturfühler im Außensensor befindet sich unten. Für optimale Messergebnisse empfehlen wir den Außensensor im Freien an einen geschützten Ort aufzuhängen - nicht aufzustellen bzw. hinzulegen. Der Außensensor ist zwar spritzwasser geschützt, sollte aber vor Regen und vor direkter Sonneneinstrahlung geschützt sein. Wählen Sie einen trockenen, schattigen Ort.

- Das Funksignal hat eine Reichweite von bis zu 100 m in freiem Gelände. Hindernisse wie Bäume, Mauern, aber auch Funkwellen anderer Geräte reduzieren die Reichweite.

Basisstation

▷ Sie können die Basisstation aufhängen oder mit dem Ständer auf der Geräte rückseite aufstellen.
- Halten Sie mindestens 2 m Abstand zu Störquellen, wie Fernsehgerät oder Computer.

• Halten Sie Abstand zu größeren Metallfächen.
• Platzieren Sie die Basisstation möglichst nahe an einem Fenster.
• In geschlossenen Bereichen ohne oder mit nur kleinen Fenstern, wie in Kellerräumen o.Ä., ist der Funkempfang ggf. nicht möglich.
• Starten Sie den Funkempfang nicht in beweglichen Objekten, wie Kraftfahrzeugen, Zügen o.Ä.

Störung / Abhilfe

• Funkempfang zum Außensor startet nicht.	• Drücken Sie ca. 3 Sekunden die Taste CH an der Basisstation und dann die Taste TX am Außensor und versuchen Sie es erneut.
• Funkempfang vom Außensor war nicht erfolgreich.	• Befinden sich zu viele Hindernisse zwischen den Geräten? Sind die Geräte zu weit voneinander entfernt?Wechseln Sie den Aufstellort von der Basisstation und/oder dem Außensor und versuchen Sie es erneut.• Batterien verbraucht?
• Funkempfang des Zeitsignals war nicht erfolgreich.	• Stören Hindernisse oder andere Störquellen den Empfang? Stellen Sie die Basisstation möglichst nahe an ein Fenster.• Batterien verbraucht?• Starten Sie den Zeitempfang zu einem späteren Zeitpunkt.Nachts ist der Empfang oft besser.
• Offensichtlich falsche Anzeigen bzw. Werte in der Anzeige.	• Drücken Sie die Taste RESET an der Basisstation bzw. am Außensor.• Batterien verbraucht?

Konformitätserklärung

EG-Konformitätserklärung

Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät den einschlägigen EG-Richtlinien (insbesondere den unten benannten) entspricht und die Serie entsprechend gefertigt wird. We herewith confirm that the appliance as detailed below complies with the governing EU-directives (in particular with the directives mentioned below) and bulk production will be manufactured accordingly.

TCHIBO-Artikelbezeichnung:	Wetterslation Farbdisplay
TCHIBO article description:
TCHIBO-Artikelnummer:	287717
TCHIBO article number:
Type:
Baureihe:
Model:
Technische Daten:
Technical data:
Sonstige Angaben:	PJN 66524
Further details:

Einschlägige EG-Richtlinien / Governing EU-directives / Directives CE concernées :
F

Niederspannungs-Richtlinien Low-voltage standards 2006/95/EC

□

Medizinprodukte (Klasse 1) Medical device directive (Class 1) 93/42/EEC

□

Richtlinie zur Erklärung über die Einhaltung der Vorschriften von Karamikgegenständen Directive regarding the declaration of compliance to the regulations for ceramic articles 2005/31/EC

□

Elektromagnetische Verträglichkeit (EMV) Electromagnetic compatibility (EMC) 2004/108/EC

☐ Sicherheit von Spielzeug Safety standards of Toys 88/378/EEC, amended 93/68/EEC

√ Funkanlagen und Telekommunikationsendeinrichtungen Radio and Telecommunication Terminal Equipment R&TTE 1999/5/EC

□ Verordnung über Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen Regulation on materials and articles intended to come into contact with food 1935/2004/EC

Matthias Meisner
Unterschrift / Signature:
Ausstellungsdatum / Date of issue: 24.05.2012

Tchibo Tchibo GmbH Quality Management : A. U.S. W. W. W. W. W. W. Überscoring 18 22297 Hamburg

Technische Daten

Modell: 287 717

Stromversorgung

- Basisstation:

Netzadapter Eingang: 230 V \~ 50 Hz / 90 mA

Ausgang: 4,5 V 200mA

oder Batterien 3x Typ LR6 / 1,5 V

- Außensor: 2x Typ LR03 / 1,5 V

Messbereiche Basisstation

• Temperatur: -9,9°C bis +70°C (-14,18°F bis +157,9°F)
• rel. Luftfeuchtigkeit: 25% bis 90% RH

Messbereiche Außensor

- Temperatur: -35^ bis +70^ (-31°F bis +157,9°F)

Messgenauigkeit

- Basisstation: -5^ bis 0^: + / - 2^

$$ 0 ^ {\circ} \mathrm{C} \text { bis } + 4 0 ^ {\circ} \mathrm{C}: + / - 1 ^ {\circ} \mathrm{C} $$

$$ + 4 0 ^ {\circ} \mathrm{C} \text { bis } + 5 0 ^ {\circ} \mathrm{C}: + / - 2 ^ {\circ} \mathrm{C} $$

- Außensor -20 °C bis 0 °C: +/- 2 °C

$$ 0 ^ {\circ} \mathrm{C} \text { bis } + 4 0 ^ {\circ} \mathrm{C}: + / - 1 ^ {\circ} \mathrm{C} $$

$$ + 4 0 ^ {\circ} \mathrm{C} \text { bis } + 6 0 ^ {\circ} \mathrm{C}: + / - 2 ^ {\circ} \mathrm{C} $$

Übertragungsfrequenz: 434 MHz

Reichweite: ca. 100 Meter (in offenem Gelände)

Zeitsender: DCF77

Made exclusively for: Tchibo GmbH, Überseering 18,

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

CE

Entsorgen

Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederverwertet werden können. Dies verringert den Abfall und schont die Umwelt.

Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen.

Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden!

Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadt verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll!

Sie sind gesetzlich dazu verpflichtet, leere Batterien und Akkus bei einer Sammelstelle Ihrer Gemeinde- oder

Stadtverwaltung oder beim batterievertreibenden Fachhandel abzugeben.

Pb Batterien und Akkus, die mit diesen Buchstaben gekenn-
cd zeichnet sind, enthalten u.a. die folgenden Schadstoffe:
Hg Pb = Blei, Cd = Cadmium, Hg = Quecksilber.

Garantie

Wir übernehmen 3 Jahre Garantie ab Kaufdatum.

Dieses Produkt wurde nach den neuesten Fabrikations methoden hergestellt und einer genauen Qualitätskontrolle unterzogen. Wir garantieren für die einwandfreie Beschaffenheit dieses Artikels.

Innerhalb der Garantiezeit beheben wir kosten los alle Material- oder Herstellfehler. Sollte sich wider Erwarten ein Mangel herausstellen, füllen Sie bitte den beigefügten Service-Scheck aus. Schi-cken Sie ihn zusammen mit einer Kopie des Kaufbelegs und dem sorgfältig verpackten Artikel an das Tchibo Service Center.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßer Behandlung beruhen, sowie Verschleißteile / Verbrauchsmaterial. Diese können Sie unter der angegebenen Rufnummer bestellen.

Nichtgarantiereparaturen können Sie gegen individuelle Berechnung zum Selbstkostenpreis vom Tchibo Service Center durchführen lassen.

Der Artikel wird in dem genannten Tchibo Service Center repariert. Bitte senden Sie ihn direkt an das für Ihr Land zuständige Service Center. Nur dann kann eine zügige Bearbeitung und Rücksendung erfolgen.

Für Produktinformationen, Zubehörbestellungen oder Fragen zur Serviceabwicklung rufen Sie bitte unsere Tchibo Kundenberatung an.

Bei Rückfragen geben Sie die Artikelnummer an.

Artikelnummer: D 287 717 Deutschland Österreich Schweiz

Tchibo Service Center und Kundenberatung

Deutschland

TCHIBO

SERVICE CENTER SCHÄUBLE

Nachtwaid 8

79206 Breisach

DEUTSCHLAND

01805 - 38 33 38

14 Cent/Min. a. d. Festnetz;

maximal 42 Cent/Min. a. d. Mobilfunk

FAX:

01805 - 38 33 39

14 Cent/Min. a. d. Festnetz;

maximal 42 Cent/Min. a. d. Mobilfunk

Montag - Sonntag

(auch an Feiertagen)

von 8.00 bis 22.00 Uhr

E-Mail: [e-mail]

Österreich

TCHIBO SERVICE CENTER BREISACH

Paketfach 90

4005 Linz

ÖSTERREICH

0800 - 711 020 012 (gebührenfrei)

Montag - Sonntag (auch an Feiertagen)

von 8.00 bis 22.00 Uhr

E-Mail: [e-mail]

Schweiz

TCHIBO SERVICE CENTER SCHWEIZ

Hirsrütiweg

4303 Kaiseraugst

SCHWEIZ

0844 - 22 55 82 (Festnetztarif)

Montag - Sonntag (auch an Feiertagen)

von 8.00 bis 22.00 Uhr

E-Mail: [e-mail]

Service-Scheck

Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden.

Name

Straße, Nr.

PLZ, Ort

Land

Tel. (tagsüber)

Liegt kein Garantiefall vor:

(bitte ankreuzen)

Artikel bitte unrepariert zurücksenden.

Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.

Service-Scheck

Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden.

Artikelnummer:

D 287 717

Deutschland Österreich Schweiz

Fehlerangabe

Kaufdatum Datum/Unterschrift
