BEDIENUNGSANLEITUNG E323 LEXMARK

Ausgabe: Oktober 2002

Der folgende Abschnitt gilt nicht für Länder, in denen die nachstehenden Bestimmungen nicht mit dem geltenden Recht vereinbar sind: LEXMARK INTERNATIONAL, INC. ÜBERNIMMT FÜR DIE VORLIEGENDE DOKUMENTATION KEINERLEI GEWÄHRLEISTUNG IRGENDWELCHER ART, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH, JEDOCH NICT AUSSCHLIESSLICH DER STILLSCHWEIGENDEN GEWÄHRLEISTUNG FÜR DIE HANDELSÜBLICHKEIT ODER DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. In einigen Ländern sind ausdrückliche oder stillschweigende Gewährleistungsausschlüsse für bestimmte Transaktionen nicht zulässig. Diese Erklärung betriff Sie deshalb möglicherweise nicht.

These Dokumentation enthalt möglicherweise technische Ungenauigkeiten oder typografische Fehler. An den enthaltenen Informationen werden in regelmäßigen Abständen Änderungen vorgenommen. These Änderungen werden in späteren Ausgaben berücksichtigt. Verbesserungen oder Änderungen an den bescribenen Produkten oder Programmen können jederzeit vorgenommen werden.

Kommentare zu dieser Veröffentlichung können an folgende Adresse gerichtet werden: Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, USA. Im Vereinigten Königreich und Irland richten Sie ihre Kommentare an Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark darf alle von Ihnen bereitgestellungen Informationen in jeder von Lexmark als angemessen erachteten Weise verwenden oder verbreiten, ohne daß Lexmark daraus Verpflichtungen gegenüber ihrer Person entstehen. In den USA konnen Sie unter der Telefonnummer 1-800-553-9727 zusätzliche Produktbezogene Dokumentationen erwerben. In Großbritannien und Irland wähln Sie [phone]. In allen anderen Ländern wenden Sie sichitte an ihren Handler.

Durch Bezugnahme auf bestimmte Produkte, Programme oder Dienstleistungen in der vorliegenden Dokumentation übernimmt der Hersteller keine Gewährleistung für die Verfügbarkeit dieser Produkte, Programme oder Dienstleistungen in allen Ländern seines Tätigkeitsbereichs. Die Nennung eines Produkts, eines Programms oder einer Dienstleistung besagt wurde ausdruicklich noch stillschweigend, daß ausschließlich diesen Produkt, diesen Programm oder diese Dienstleistung verwendet werden kann. Sie konnen alternative Funktional gleichwertige Produkte, Programme oder Dienstleistungen verwenden, soweit dies nicht in Konflikt mit bereitsvorhandem geistigen Eigentum tritt. Die Auswertung und Überprüfung der Funktionsweise bei einer Verwendung mit anderen als den ausdruicklich durch den Hersteller bestimmen Produkten, Programmen oder Dienstleistungen liegt allein in der Verantwortung des Benutzers.

Lexmark und Lexmark mit der roten Raute sind Marken von Lexmark International, Inc., eingetragen in den USA und/oder anderen Ländern.
PCL® ist eine eingetragene Marke der Hewlett-Packard Company.

PostScript® ist eine eingetragene Marke der Adobe Systems Incorporated.

Andere Marken sind Eigentum der jeweiligen Inhaber.

Copyright 2002 Lexmark International, Inc.
Alle Rechte vorbehalten.

RECHTE DER REGIERUNG DER VEREINIGTEN STAATEN VON AMERIKA

Bei der Software und der dazugehörigen Dokumentation, für die diese Vereinbarung gilt, handelt es sich um kommerzielle Computer-Software und Dokumentation, die nur für den privaten Gebrauch bestimmt sind.

Informationen zu Emissionen (FCC)

Dieses Gerät erfüllt die Bedingungen in Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Einschränkungen:

(1) Dieses Gerätarfkeine schädlichen Störungen verursachen,und (2) das Gerät muß störfest gegen aufgenommene Störungen sein, auch gegen solche Störungen, die unerwünschte Betriebszustände verursachen konnten.

Fragen zu dieser Bestimmung sind an folgende Adresse zu*Richten:

Detaillierte Informationen finden Sie auf der Dokumentations-CD des Lexmark E321, E323.

Sicherheit

• Falls der Drucker NICTT mit dem Symbol [ ] gekennzeichnet ist, MUSS er an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.
  ACHTUNG: Während eines Unwetters darf diese Produkt weder eingerichtet noch dürfen elektrische Verbindungen hergestellt oder Faxmodem-Funktionen verwendet werden.
  Das Netzkabel muß an eine Steckdose angeschlossen werden, die sich in der Höhe des Geräts befindet und leicht zugänglich ist.
• Wartungsarbeiten und Reparaturen, mit Ausnahme der in der Bedienungsanleitung bisher beschriebenen, sollen den Fachleuten überlassen werden.
• Dieses Produkt und die zugehöriger Komponenten wurden für einen den weltweit gültigen Sicherheitsanforderungen entsprechenden Einsatz entworfen und getestet. Die Sicherheitsrelevanten Funktionen der Bauteile und Optionen sind nicht immer öffentlichlich. Sofern Teile eingesetzt werden, die nicht von Lexmark stammen, wird von Lexmark keinerlei Verantwortung oder Haftung für diese Produkte übernommen.
• Es handelt sich bei diesen Produkt um ein Laser-Gerät. ACHTUNG: Einstellungen, Anpassungen bzw. andere als die in dieser Dokumentation dargestilten Prozesse können die Freisetzung gefährlicher Strahlung zur Folge haben.
• Dieses Produkt verwendet zudem ein Druckverfahren, bei dem das Druckmedium erhitt wird. Aufgrund dieser Erwärung kann es zu Emissionen durch das Druckmediumkommen. Es ist davon wichtig, daß Sie in der Bedienungsanleitung den Abschnitt, der sich mit der Auswahl geeigneter Druckmedien befaßt, sorgfältig durchlesen und die dfort aufgeführten Richtlinien befolgen, um der Gefahr schädlicher Emissionen vorzubeugen.

Konventionen

Es ist hilfrecht, die in thisem Handbuch verwendeten Konventionen zu Hinweisen, Warnungen und Achtung-Hinweisen zu kennen: Diese sind der Übersichtlichkeitshalber in der linken Spalte aufgeführrt.

ACHTUNG: Mit einem Achting-Hinweis werden Sie auf einen Umstand hingewiesen, durch den Sie körperlichen Schaden nehmen können.

Warning: Eine Warning weist Sie darauf hin, daß ihre Druckerhardware oder -software beschädigt werden konnte.

Hinweis: Ein Hinweis bietet Informationen zu ihrer Unterstützung.

Einführung vi

Informationen zum Drucker vi
Sonstige Informationsquellen ix

Schritt 1: Auspacken des Druckers 1

Anbringener Bedienerkonsolenschablone 3

Schritt 2: Anbringen der zusätzlichen 250-Blatt-Zuführung 4

Schritt 3: Installation von Druckerverbrauchsmaterial

Einsetzen der Druckkassette 7

Schritt 4: Installieren von Speicherkarten 10

Entfern der seitlichen Druckerabdeckung 10
Entfernen der Systemplatinenabdeckung 12
Installieren einer Speicherkarte 12
Wiederanbringen der Systemplatinenabdeckung 14
Wiederanbringen der seitlichen Druckerabdeckung . . . . .15

Schritt 5: Einlagen von Papier 16

Einlagen von Papier in Fach 1 18

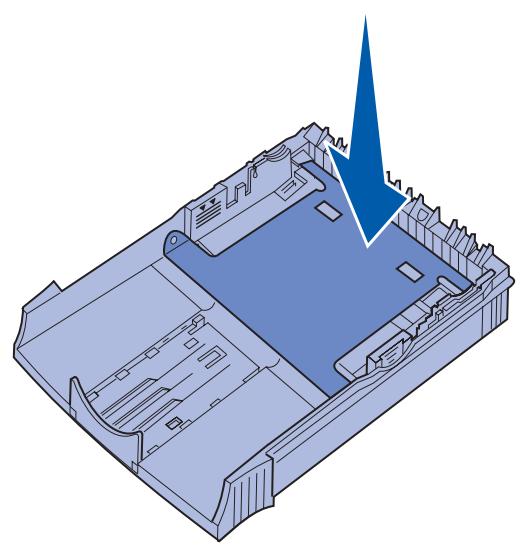

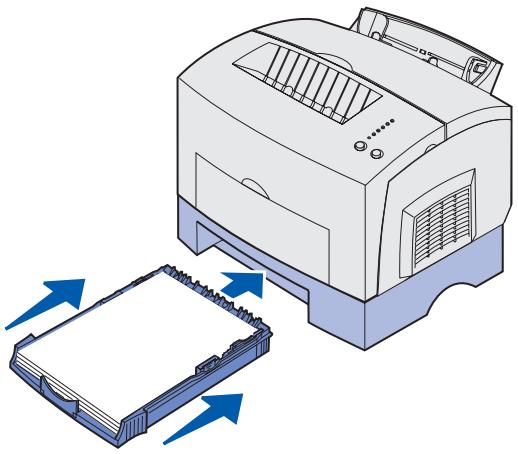

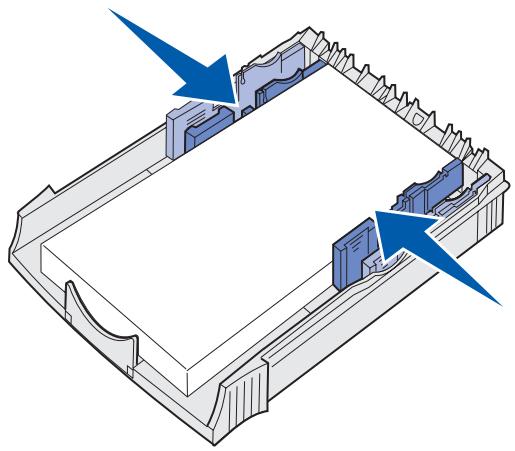

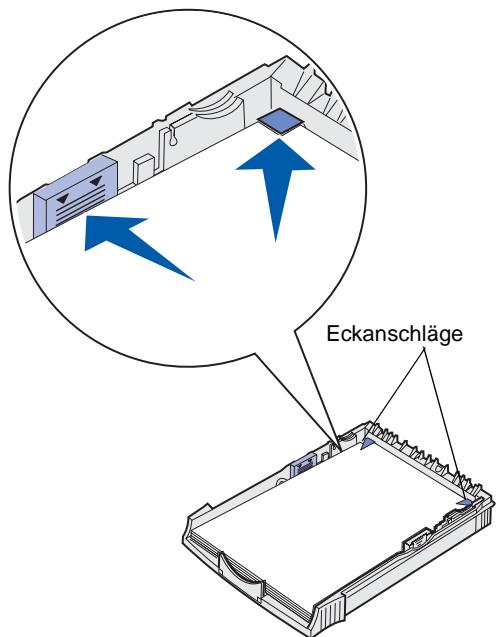

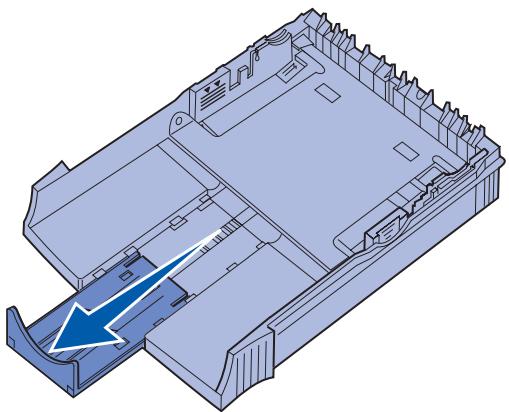

Einlagen von Druckmedien in das zusätzliche 250-Blatt-Papierfach 21

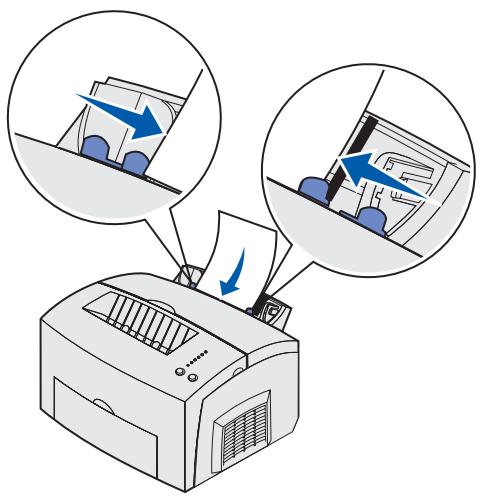

Einlagen von Papier in die manuelle Einzelblattzuführung .24

Schritt 6: Anschlieben von Kabeln 27

Anschließlich des Kabels für den lokalen Druck 27

Anschließlich der Kabel für den Netzwerkdruck 28

Schritt 7: Installieren von Treibern für den lokalen Druck 30

Windows 31

Macintosh 36

UNIX/Linux 38

Schritt 8: Überprüfen der Druckerkonfiguration 39

Einschalten des Druckers 39

Drucken der Konfigurationsseiten 39

Schritt 9: Konfigurieren für TCP/IP 41

Zuweisen einer Drucker-IP-Adresse 41

Überprüfen der IP-Einstellungen 42

Schritt 10: Installieren von Treibern für den Netzwerkdruck 43

Windows 43

Macintosh 44

UNIX/Linux 45

NetWare 45

Schritt 11: Informationsbereitstellung für Benutzer . . . .46

Werbenutzden Drucker? 46

Suchen hilfreicher Informationen 46

Bereitstellen der Informationen 47

Herzlichen Glückwunsch! 47

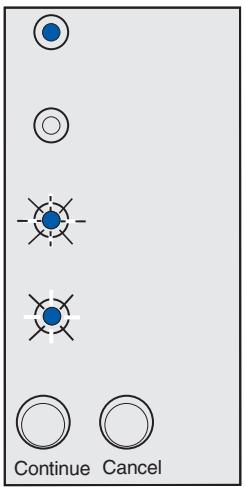

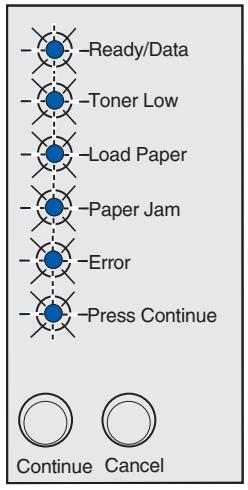

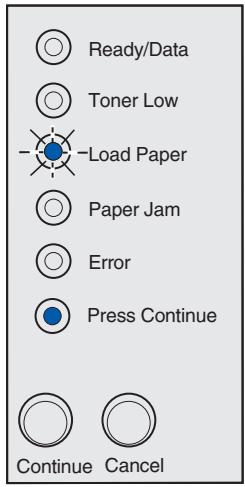

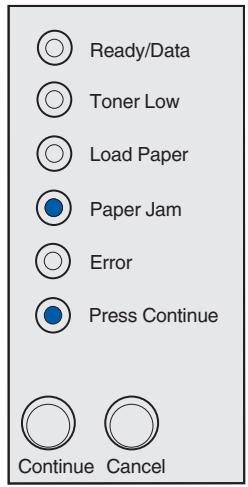

Die Kontrolleuchten der Bedienerkonsole 48

Tips zur Problemlösung 55

Informationen zum Drucker

Es gibt drei Modelle dieser Druckers: den Lexmark™ E321, den Lexmark E323 und den Lexmark E323n. Die Unterschiede zwischen diesen drei Modellen sind in der folgenden Tabelle aufgeführrt.

Merkmal	Lexmark E321	Lexmark E323	Lexmark E323n
Standardspeicher	8 MB	16 MB	16 MB
Maximale Speicherprüge	72 MB	144 MB	144 MB
Emulationen	PCL 5e und Macintosh-Kompatibilität	PostScript 3, PCL 6 und Windows/Macintosh/Linux-Kompatibilität	PostScript 3, PCL 6 und Windows/Macintosh/Linux-Kompatibilität
Anschlüsse	Parallel und USB (Universal Serial Bus)	Parallel und USB	10/100 Base-TX Ethernet und USB
Kapazität der im Lieferumfang enthalten den Druckkassette bei ungebähr 5% Deckung	1.500 Seiten (Start-Druckkassette)	3.000 Seiten	3.000 Seiten

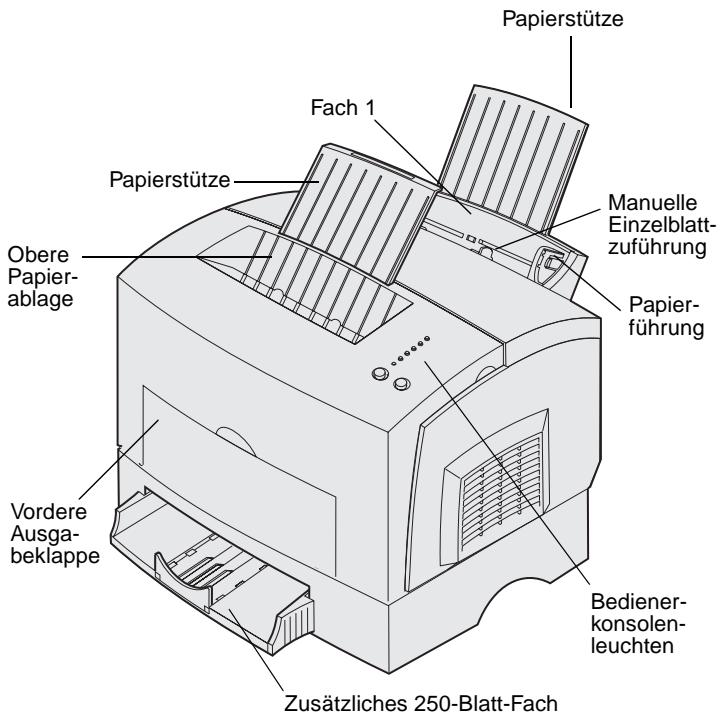

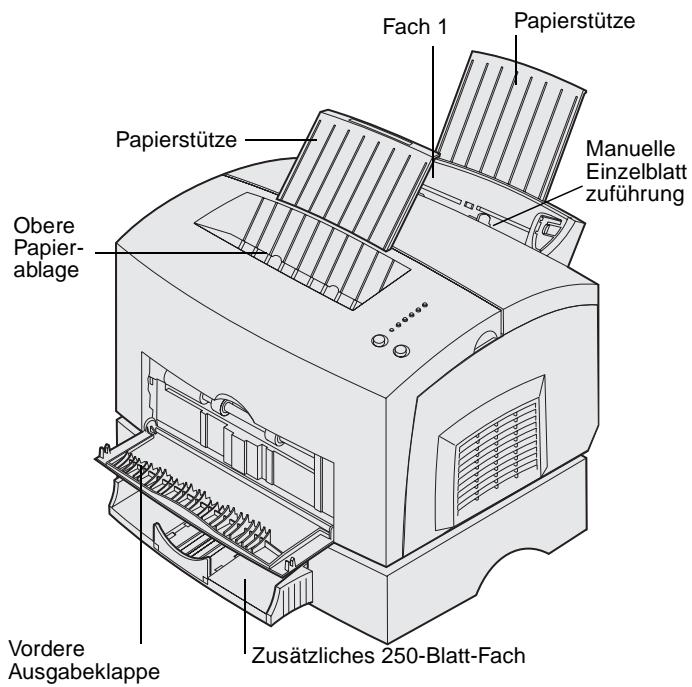

Verwenden Sie diese Komponente:	Für folgende Aufgabe:
Fach 1	Einlegen von bis zu 150 Blatt Papier oder 10 Blatt/Bögen eines anderen Druckmediums.
Papierstütze	Stützen von Druckmedien in Fach 1 oder in der oberen Papierablage.
Manuelle Einzelblattzuführung	Einlegen eines einzelnen Blatt Papiers/eines anderen Druckmediums. Verwenden Sie diese Zuführung für Folien, Etiketten, Briefumschlüge und Karten.
Papierführungen	Anpassen der Papierzuführung an die Breite des Druckmediums in Fach 1 und in der manuellen Einzelblattzuführung.
Bedienerkonsolenleuchten	Prüfen des Druckerstatus.
Obere Papierablage	Stapeln der gedruckten Dokumente mit der Druckseite nach unten.
Vordere Ausgabeklappe	Bedrucken von Spezialdruckmedien, zum Beispiel Etiketten oder Karten.
Zusätzliches 250-Blatt-Fach	Erweitern der Papierkapazität.

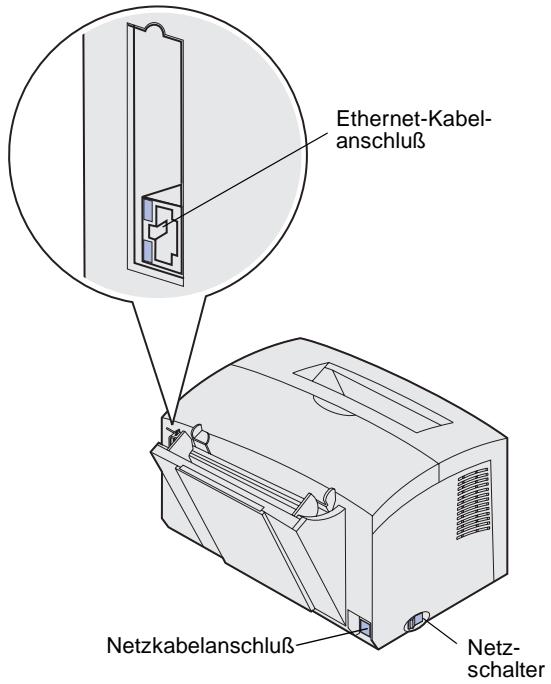

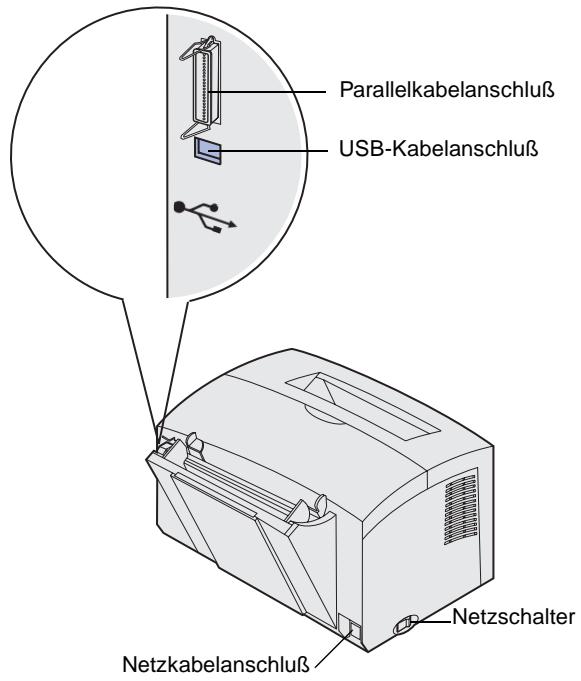

Verwenden Sie diese Komponente:	Für folgende Aufgabe:
Parallelkabelanschluß	Anschließlich des Computers an den parallelen Anschluß des Lexmark E321 oder des Lexmark E323 mit einem Parallelkabel.
USB-Kabelanschluß	Anschließlich des Computers an den USB-Anschluß des Druckers mit einem USB-Kabel.
Ethernet-Kabelanschluß	Anschließlich des Computers an den Netzwerkanschluß des Lexmark E323n mit einem Ethernet-Kabel.
Netzkabelanschluß	Anschließlich des Druckers an eine ordnungsgemäß geerdtete Steckdose mit dem Netzkabel (nachdem alle anderen Peripheriegeräte bereits angeschlossen wurden).
Netzschalter	Ein- oder Ausschalten des Druckers.

Sonstige Informationsquellen

Wenn Sie nach abgeschlossener Installation noch weitere Informationen benötigen, lesen Sie in der übrigen Druckerdokumentation nach.

Dokumentations-CD

Die Dokumentations-CD, die zusammen mit dem Installationshandbuch gefeliefert wird, enthalt Informationen zum Auswahlen von Druckmedien, zur Bedeutung der Kontrolleuchten der Bedienerkonsole, zum Beseitigen von Papierstaus und zum Lösen von Druckproblemen.

Die Informationen auf der Dokumentations-CD stehen auch auf der Lexmark Website unter www.lexmark.com/publications zur Verfügung.

Kurzanleitung

Die Kurzanleitung bietet Schnellen Zugriff auf Informationen zum Einlagen von Papier, Beseitigen von Papierstaus und zur Bedeutung von gängigen Signafolgen der Bedienerkonsolenleuchten.

Treiber-CD

Die Treiber-CD beinhaltet alle Druckertreiber, die Sie zum Konfigurieren und Verwenden Ihres Druckers benötigen.

Darüber hinaus kann sie
Druckerdienstprogramme,
Bildschirmschriften sowie weitere Dokumentation enthalten.

Lexmark Website

Auf unserer Website unter www.lexmark.com erhalten Sie aktualisierte Druckertreiber, Dienstprogramme und andere Dokumentationen zum Drucker.

Schritt 1: Auspacken des Druckers

1 Wahlen Sie einen Standort für den Drucker aus.

• Achten Sie darauf, daß genügend Platz zum Öffnenden Abdeckung, der Ausgabeklappe und des zusätzlichen 250-Blatt-Papierfachs vorhanden ist. Des weiteren muß ausreichend Platz für eine gute Belüftung in der Druckerumgebung zur Verfügung stehen.
  Wahlen Sie eine geeignete Umgebung:

• Stabiler, ebener Untergrund

• Außerhalb des direkten Luftstroms von Klimaanlagen, Heizungen oder Ventilatoren
• Keine Sonneneinstrahlung, extreme Feuchtigkeit oder Temperaturschwankungen
• Sauber, trocken und staubfrei

Hinweis: Der Lexmark E321 wird mit einer Start-Druckkassette mit einer Kapazität von 1.500 Seiten geliefert.

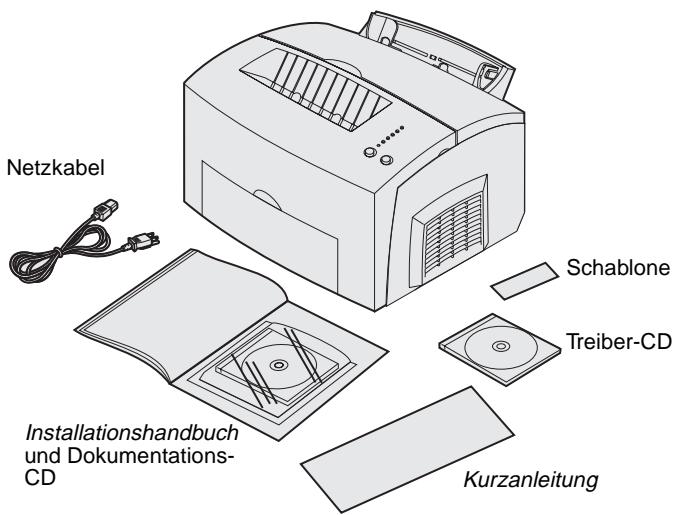

2 Nehmen Sie alle Teile bis auf den Drucker aus dem Karton. Überprüfen Sie, ob die folgenden Teile alle vorhanden sind:

• Drucker mit eingesetzter Druckkassette
  Netzkabel
• Installationshandbuch mit Dokumentations-CD
  Kurzanleitung
  Treiber-CD
  Bedienerkonsolenschablone (nur nicht-englische Versionen)

Sollten Teile fehlen oder beschädigt sein,
finden Sie die für Ihr Land erforderliche
Lexmark Telefonummer auf der
Dokumentations-CD.

Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, daß Sie den Drucker wieder verpacken,müssen.

Anbringen einer Bedienerkonsolenschablone

Wenn im Lieferumfang des Druckers eine nicht-englische Bedienerkonsolenschablone enthalten ist und Sie diese verwenden möchten,ziehen Sie sie von der Schutzfolie ab, richten Sie sie auf die Bedienerkonsole aus,und drucken Sie sie fest.

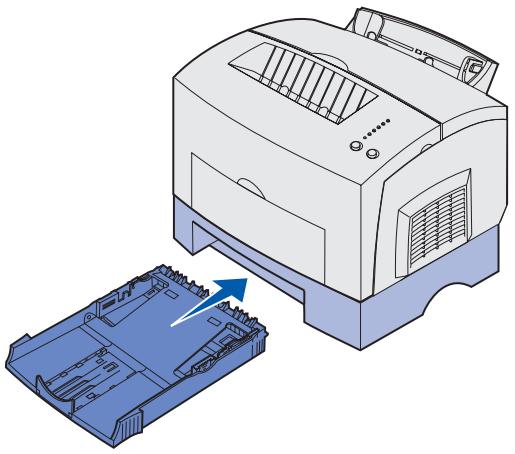

Schritt 2: Anbringen der zusammenlichen 250-Blatt-Zuführung

Sie konnen die Papierkapazität mit Hilfe der zusätzlichen 250-Blatt-Zuführung, die unter dem Drucker angebracht wird, erhöhen.

Eine Papierzuführung enthalt ein Papierfach.

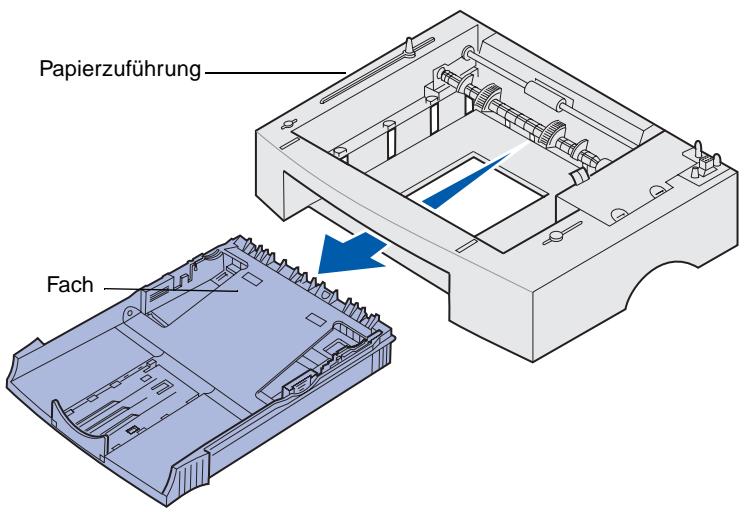

1 Nehmen Sie das Papierfach aus der Papierzuführung.
2 Entfernen Sie das gesamte Verpackungsmaterial und alle Klebebänder vom Papierfach und von der Papierzuführung.
3 Stellen Sie die Papierzuführung am gewünschten Druckerstandort auf.

Hinweis: Wenn Sie die zusätzliche 250-Blatt-Zuführung zu einem späteren Zeitpunkt installieren, vergewissern Sie sich vor der Installation, daß der Drucker ausgeschaltet ist.

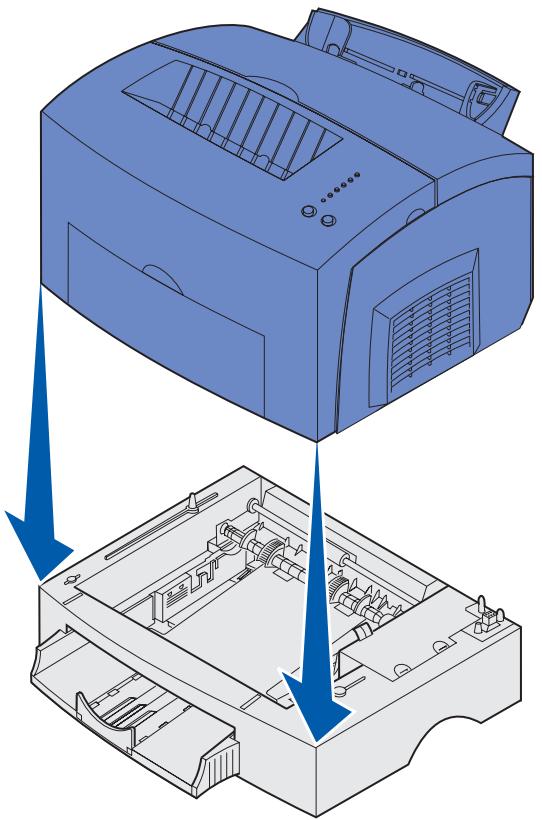

4 Richten Sie den Drucker auf die Vorderkante der Papierzuführung aus, und setzen Sieihn auf die Papierzuführung.

Achten Sie daraufuf, daß die Papierzuführung fest sitzt.

Wenn die Druckerinstallation abgeschlossen ist, drucken Sie eine Seite mit Menüeinstellungen, um zu überprüfen, ob die 250-Blatt-Zuführung in der List der installierten Optionen aufgeführrt ist (siehe Seite 39).

Schritt 3: Installation von Druckerverbrauchsmaterial

Einsetzen der Druckkassette

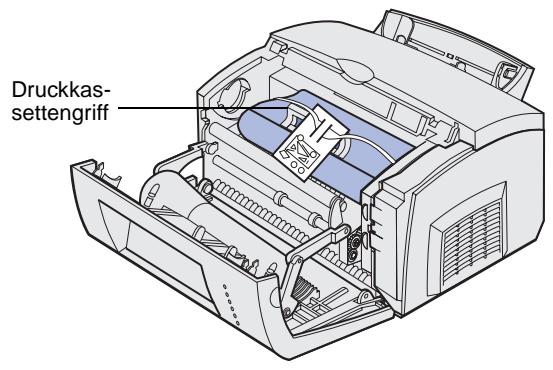

Entfern der Druckkassettenverpackung

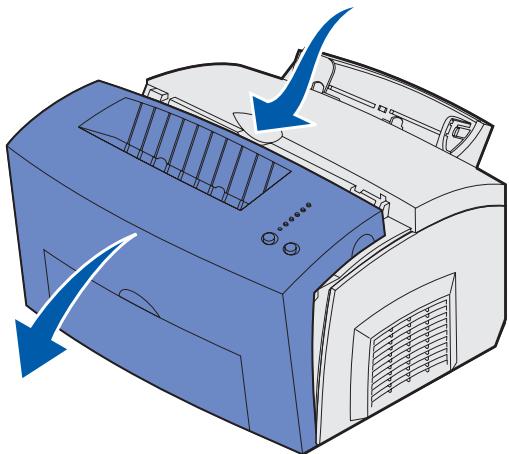

1 Ziehen Sie die Druckerabdeckung nach unten. Greifen Sie dazu in die Fingergriffmulde.

Hinweis: Berühren Sie nicht die Fotoleitertrommel an der Unterseite der Druckkassette.

2 Ziehen Sie die Druckkassette am Griff gerade nach oben.

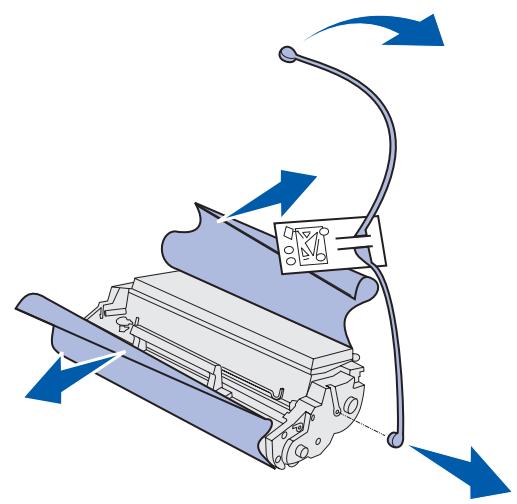

3 Entfernen Sie das Verpackungsmaterial aus Schaumstoff von der Druckkassette.
4 Ziehen Sie das an den Seiten der Druckkassette befestigte Kunststoffeil ab.

Werfen Sie das Kunststoffe, den Schaumstoff und das Papier weg.

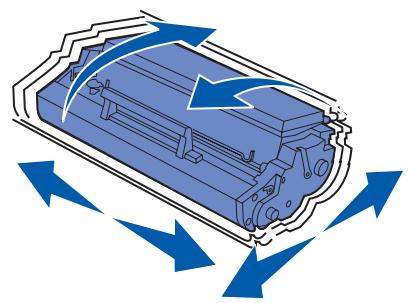

5 Schütteln Sie die Kassette, um den Toner gleichmäßig zu vertieren.

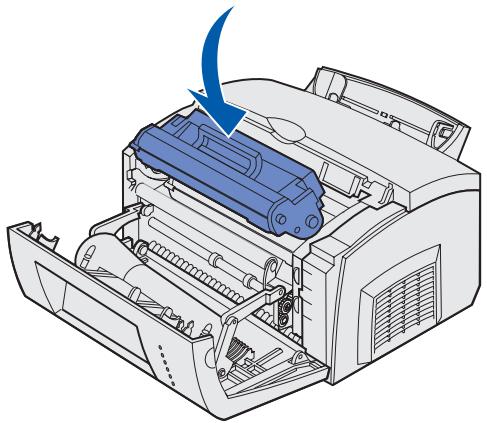

6 Setzen Sie die Druckkassette ein:

a Richten Sie die farbigen Pfeile auf beiden Seiten der Druckkassette auf die entspruchenden Pfeile im Drucker aus.
b Halten Sie die Druckkassette am Griff,kippen Sie sie nach unten,and schieben Sie sie in die Druckkassettnaufnahmen.
C Drucken Sie die Kassette nach unten, bis sie fest sitzt.

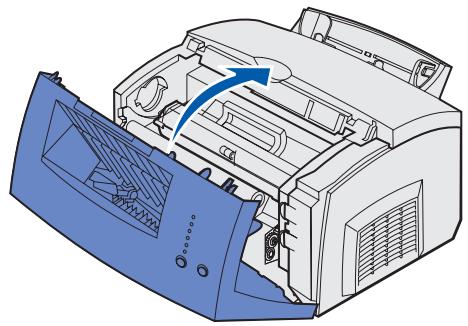

7 Schließen Sie die Druckerabdeckung.

Worin besteht der{nachste Schritt?

Aufgabe	Siehe Seite…
Installieren von Speicherkarten	10
Einlagen von Papier	16

Schritt 4: Installieren von Speicherkarten

Sie können die Speicherkapazität und die Anschlußmöglichkeiten Ihres Druckers durch Einbauen von optionalen Karten anpassen.

ACHTUNG: Wenn Sie nach der Erstkonfiguration des Druckers Speicherkarten installieren möchten, schalten Sie den Drucker aus, undziehen Sie den Netzstecker, bevor Sie fortfahren.

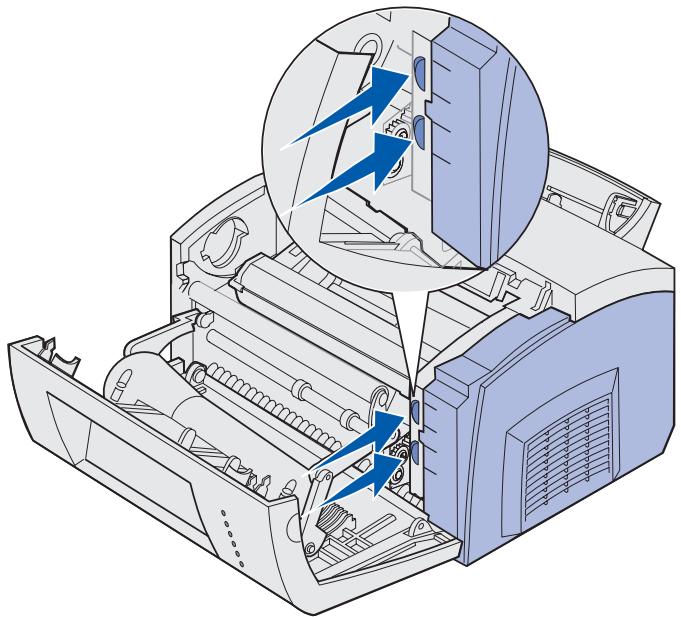

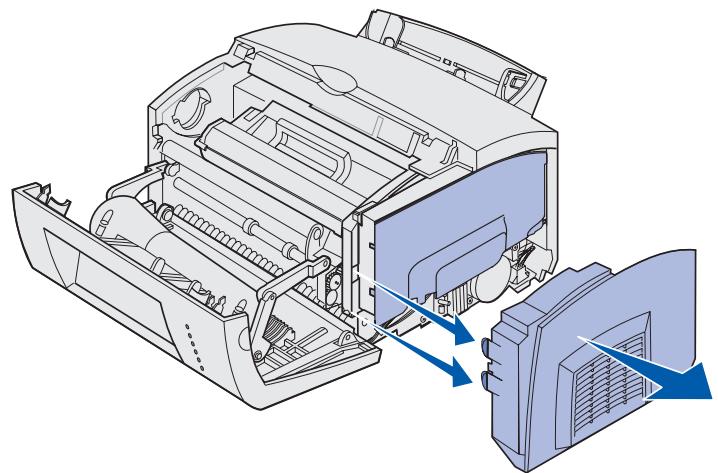

Entfernen der seitlichen Druckerabdeckung

Vor der Installation einer Speicheroption mussen Sie die seitliche Druckerabdeckung entfern.

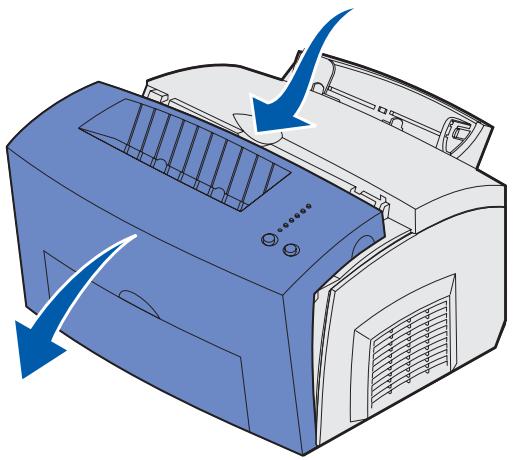

1 Öffnen Sie die vordere Abdeckung des Druckers.

2 Drücken Sie fest auf die zwei ovalen Laschen, während Sie die seitliche Abdeckung aufziehen.

3 Ziehen Sie die Abdeckung vorsichtig ab, und legen Sie sie beiseite.

Entfernen der Systemplatinenabdeckung

Installieren einer Speicherkarte

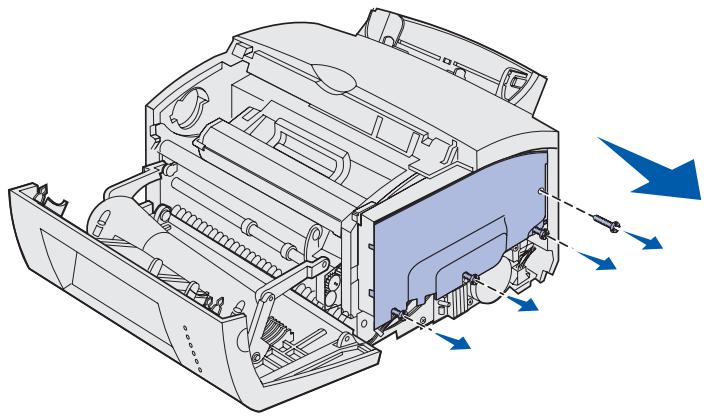

Zum Entfernen der Systemplatinenabdeckung benötigen Sie einen Kreuzschlitzschraubendreher der Grüße 2.

1 Entfernen Sie die oberste Schraube, und legen Sie sie beiseite.
2 Losen Sie die unteren drei Schrauben, ohne sie jedoch ganz herauszudrehen.

3 Schieben Sie die Systemplatinenabdeckung entlang der oberen und unteren Aufnahme hereaus, und legen Sie sie beiseite.

Folgen Sie den Anweisungen in thism Abschnitt zum Einsetzen einer Druckerspeicherkarte oder, wenn Sie über den Lexmark E323 oder Lexmark E323n verfügen, zum Installieren einer Flash-Speicherkarte.

Warning: Speicherkarten können nicht durch staatische Entladungen beschädigt werden. Berühren Sie einen Metallgegenstand am Drucker, bevor Sie eine Speicherkarte anfassen.

Die Systemplatine verfügbar über zwei Steckplätze für optionale Speicherkarten. In jeder Steckplatz kann eine Speicherkarte eingesetzt werden.

1 Führer Sie die Schritte unter „Entfernen der Systemplatinenabdeckung" auf Seite 12 aus.
2 Nehmen Sie die Druckerspeicherkarte aus der Verpackung.

Vermeiden Sie jeder Berührung der Kontakte an der Kante der Karte. Bewahren Sie die Verpackung auf.

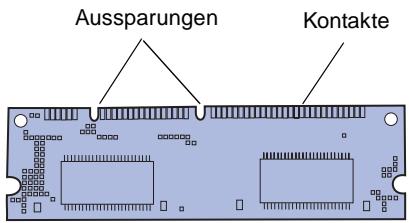

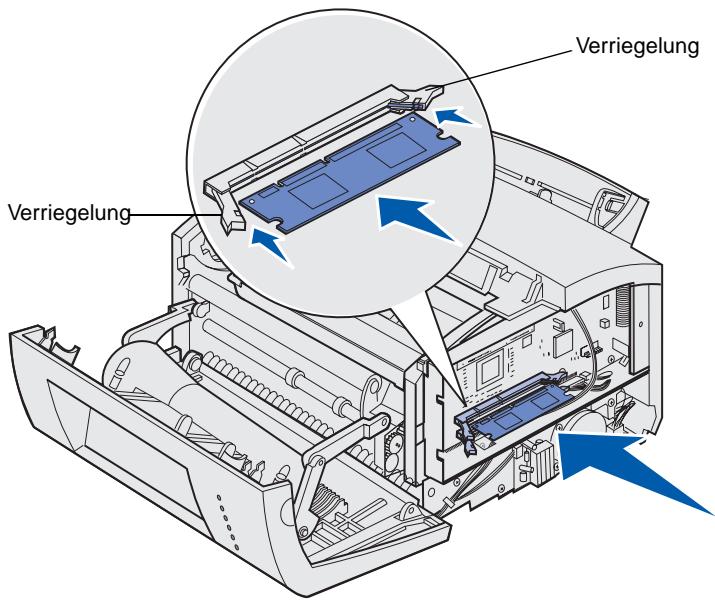

3 Richten Sie die Aussparungen an der Unterseite der Karte auf die Aussparungen im Steckplatz aus.
4 Schieben Sie die Karte zwischen die Verriegelungen an beiden Seiten des Steckplatzes, und drücken Sie sie fest in den Steckplatz.
5 Achten Sie darauf, daß die Verriegelungen in die Aussparungen an der Seite der Karte eingreifen.

6 Bringen Sie die Metallabdeckung und die seitliche Abdeckung wieder an. Anweisungen dazu finden Sie auf Seite 14.

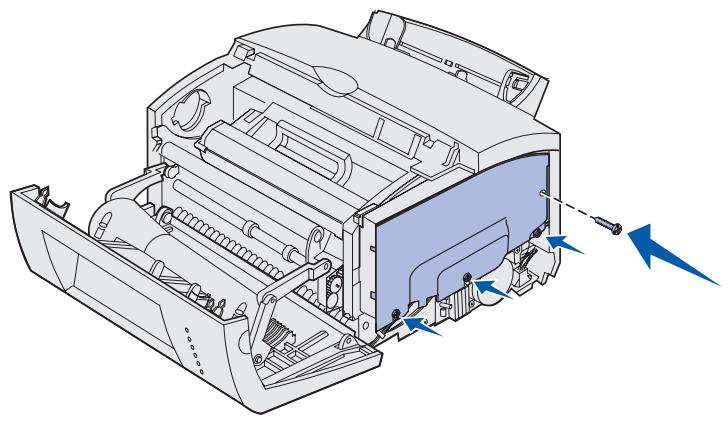

Wiederanbringen der Systemplatinenabdeckung

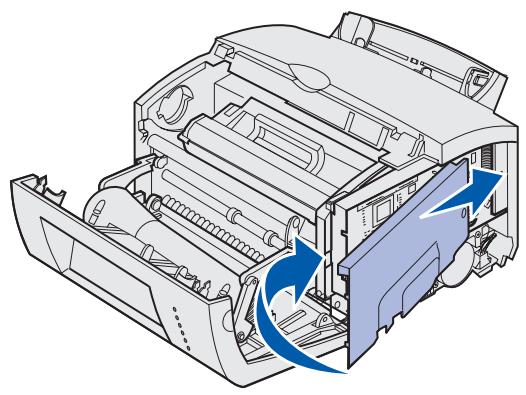

1 Richten Sie die Metallabdeckung zwischen der oberen und unteren Aufnahme aus, und schieben Sie sie ganz nach halten.

2 Ziehen Sie die unteren drei Schrauben wieder fest, und drehen Sie die oberste Schraube wieder ein, um die Abdeckung zu befestigen.

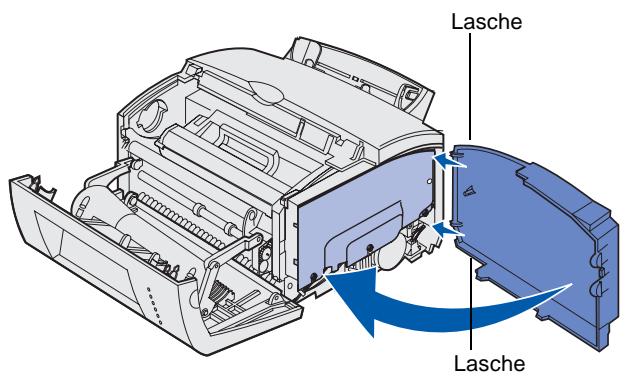

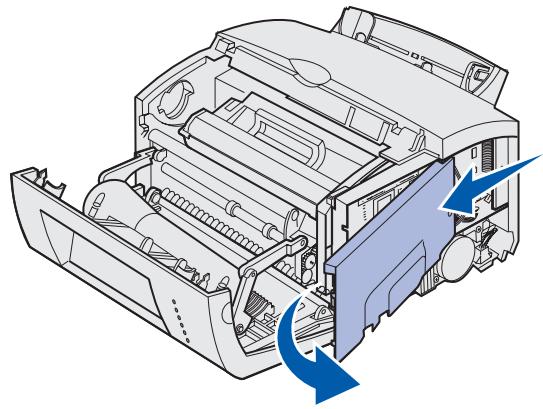

Wiederanbringen der seitlichen Druckerabdeckung

1 Richten Sie die obere und unter Lasche auf die entsprechenden Aufnahmen aus.
2 Drücken Sie beim Schlieben der seitlichen Abdeckung die ovalen Laschen fest in die Aufnahmen.
3 Schließen Sie die vorder Druckerabdeckung.

Schritt 5: Einlagen von Papier

Ihr Drucker verfügt über zwei Standardpapiereinzüge: Fach 1, in das maximal 150 Blatt Normalpapieringelegt werden konnen, und eine manuelle Einzelblattzuführung. Verwenden Sie Fach 1 für die meisten Druckaufträge. Verwenden Sie die manuelle Einzelblattzuführung, um ein einzelnes Blatt Papier oder eine Folie, einen Umschlag, einen Etikettenbogen oder eine Karte zu bedrucken.

Sie können die Papierkapazität Ihr's Druckers mit Hilfe des zusätzlichen 250-Blatt-Fachs erhöhen.

Die Papierablage oben auf dem Drucker faßt maximal 100 Blatt. Die vorder Einzelblatt-Ausgabeklappe gewährleistete einen geraden Papierweg für Spezialdruckmedien, wodurch die Gefahr von Wellenbildung und Papierstaus verringert wird.

In der nachfolgenden Tabelle sind die Seitenzahlen aufgeführrt, unter denen Sie Anweisungen zum Einlagen von Papier in die jeweiligen Fächer finden.

Einzug	Kapazität (Blatt)	Unterstützte Papierformate	Unterstützte Papiersorten	Siehe Seite ...
Fach 1	150	A4, A5, B5, Letter, Legal, Executive, Folio	Normalpapier, Folien, Etiketten, Karten	18
Zusätzliches 250-Blatt-Fach	250		Normalpapier	21
Manuelle Einzelblattzuführung	1		Normalpapier, Folien, Briefumschlüge, Etiketten, Karten	24

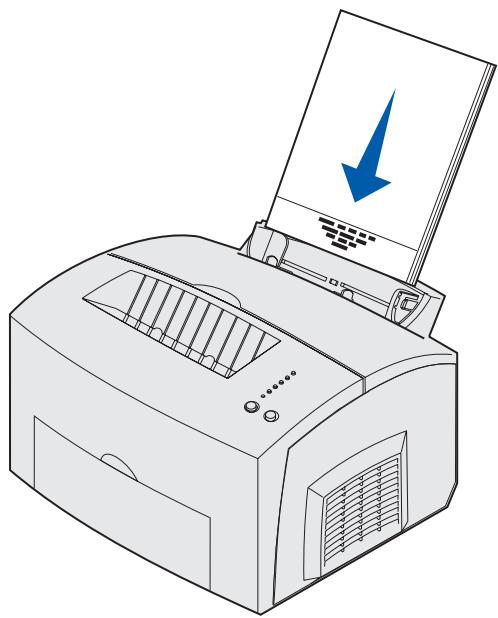

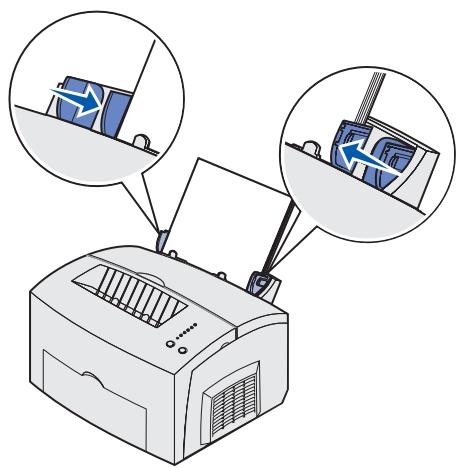

Einlagen von Papier in Fach 1

Verwenden Sie das hinter der manuellen Einzelblattzuführung befindliche Fach 1 zum Einlagen von Papier und Spezialdruckmedien.

Fach 1 faßt maximal 150 Blatt Papier, 10 Folien oder Etikettenbögen, 10 Briefumschläge oder 10 Karten.

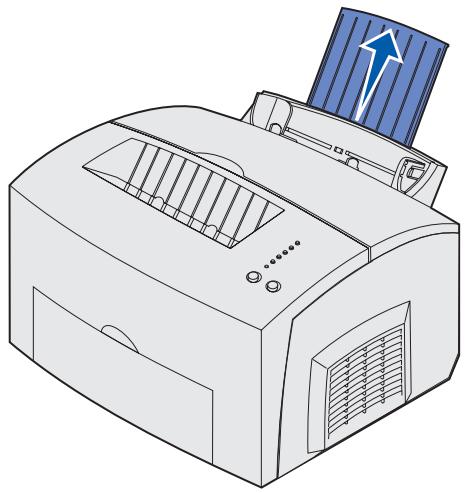

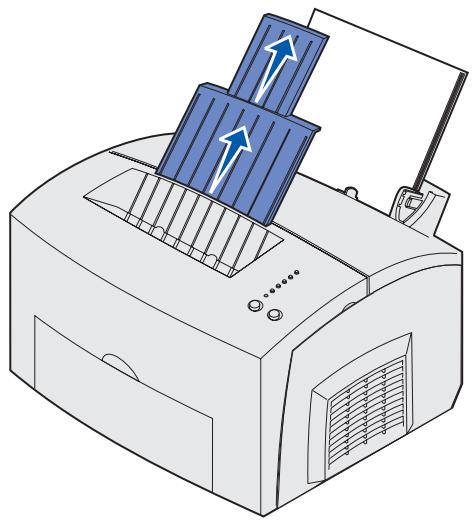

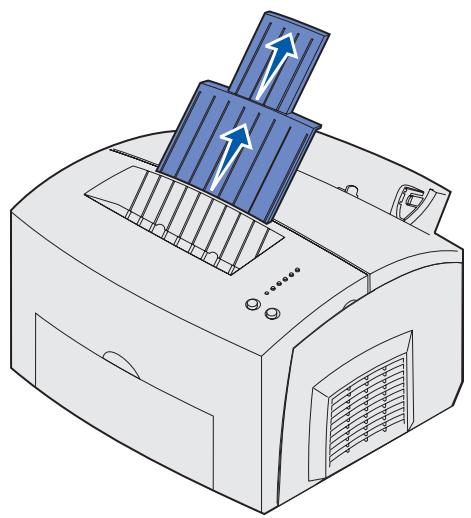

1 Ziehen Sie die wichtere Papierstütze hereaus, bis Sie ein Klickgeräusch horen.

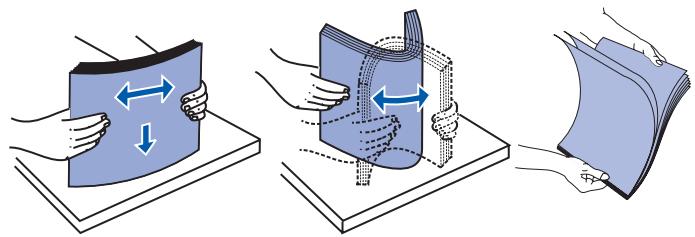

2 Biegen Sie den Papierstapel in\ beide Richtungen, um die Blätter\ voneinander zu losen, fächern Sie\ den Stapel an allen vier Seiten auf,\ und biegen Sieihn noch einmal.

3 Einlagen von Druckmedien:

• Legen Sie Briefbögen mit der Oberkante der Seite nach unter und der zu bedruckenden Seite zu他们在zeigend ein.

• Legen Sie Briefumschläge langs, mit der Umschlagklappe nach unten und dem Brief-marken-bereich in der oberen linken Ecke ein.

Um die Gefahr von Papierstaus soggering wie möglich zu halten,verwenden Sie keineBriefumschlage, die:

• übermäßig gewellt sind
• zusammenkleben
• in irgendeiner Form beschädigt sind
• Fenster, Löcher, Perforationen, Ausschnittte oder Prägungen aufweisen
  mit Metallklammern, Verschlußstreifen oder Metallfaltleisten versehen sind
• mit Briefmarken versehen sind
• freiliegende Klebeflächen aufweisen, wenn die Umschlagklappe zugeklebt ist.

Hinweis: Wenn Sie in Fach 1 oder 2 Druckmedien mit einem anderen Format als Letter oder A4 einlagen, müssen Sie die Einstellungen für die Papiersorte und das Papierformat für das betreffende Fachändern. Detaillierte Informationen finden Sie auf der Dokumentations-CD.

4 Ziehen Sie die vordere Papierstütze an der oberen Papierablage hereaus, bis Sie ein Klickgeräusch horen.
5 Wenn Sie Papier im Format „Legal" bedrucken, ziehen Sie die vordere Papierstütze ganz heraus.
6 Öffnen Sie beim Bedrucken von Spezialdruckmedien die vordere Ausgabeklappe, um einen geraden Papierweg zu gewährleisten.
7 Schieber Ben Sie die Papierführungen an die Kanten des Papiers oder der Briefumschläge.
8 Wahlen Sie das Papierformat und die Papiersorte in der Software-Anwendung.
9 Wahlen Sie die Anzahl der Kopien in der Software-Anwendung oder im Druckertreiber aus, wenn Sie mehrere Exemplare drucken.
10 Starten Sie den Druckauftrag.

Einlagen von Druckmedien in das zusammenzliche 250-Blatt-Papierfach

1 Fassen Sie das Fach an den seitlichen Laschen an, undziehen Sie es vollständig aus dem Drucker herself.

2 Vergewisern Sie sich, daß die Metallplatte nach unter gedrückt ist, bevor Sie das Fach in den Drucker schiben.

Wenn das Fach eingeschoben ist, springt die Metallplatte wieder nach oben, so daß das Papier in den Drucker eingezogen werden kann.

3 Wenn Sie Papier im Format A4 oder „Legal“ einlegen, ziehen Sie die Papierstütze vorne am Fach heraus.

4 Biegen Sie den Papierstapel in\ beide Richtungen, um die Blätter\ voneinander zu losen, fächern Sie\ den Stapel an allen vier Seiten auf,\ und biegen Sieihn noch einmal.
5 Legen Sie Briefbogen mit der bedruckten Seite nach unten und der Oberkante der Seite zuerst in den Drucker ein.

Hinweis: Stellen Sie sicher, daß das Papier unter der maximalen Fülhöhe bleibt, die in den Fächern markiert ist. Durch Überladen des Papierfachs können Papierstaus entstehen.

6 Achten Sie darauf, daß die Papierecken sich unter den beiden Eckanschlagen befinden und das Papier flach im Fach liegt.

7 Schieben Sie die Papierführungen bündig an die Kanten des Papiers.

8 Schieber Ben Sie das Fach vollständig in den Drucker.
9 Wahlen Sie das Papierformat und die Papiersorte in der Software-Anwendung.
10 Starten Sie den Druckauftrag.

Einlagen von Papier in die manuelle Einzelblattzuführung

Verwenden Sie die manuelle Einzelblattzuführung, um Druckmedieneinzeln in den Drucker einzulegen.

Wenn beim Einziehen von Briefumschlagen oder Karten aus Fach 1 Probleme auftreten, versuchen Sie, sie einzeln über die manuelle Einzelblattzuführung zu bedrucken.

1 Ziehen Sie die vordere Papierstütze an der oberen Papierablage hereus, bis Sie ein Klickgeräusch horen.
2 Wenn Sie Papier im Format „Legal“ einlagen, ziehen Sie die vordere Papierstütze ganz nach obenHEREAUS.
3 Öffnen Sie beim Bedrucken von Spezialdruckmedien die vordere Ausgabeklappe.

4 Einlagen von Druckmedien:

• Legen Sie Briefbogen einzeln mit der Oberkante der Seite nach unten und der zu bedruckenden Seite zu Ohnen zeigend ein.
• Legen Sie Karten einzeln in Längsrichtung ein.
• Legen Sie Briefumschläge einzeln langs, mit der Umschlagklappe nach unten und dem Briefmarkenbereich in der oberen linken Ecke ein.

Um die Gefahr von Papierstaus so
gering wie möglich zu halten,
verwenden Sie keine
Briefumschlage, die:

• übermäßig gewellt sind
• zusammenkleben
• in irgendeiner Form beschädigt sind
• Fenster, Löcher, Perforationen, Ausschnittte oder Prägungen aufweisen
• mit Metallklammern, Verschlußstreifen oder Metallfaltleisten versehen sind
• mit Briefmarken versehen sind
• freiliegende Klebeflächen aufweisen, wenn die Umschlagklappe zugeklebt ist.

5 Schieber Ben Sie die Papierführungen bündig an die Kanten des Papiers oder des Briefumschlags.
6 Wahlen Sie das Papierformat und die Papiersorte in der Software-Anwendung.
7 Starten Sie den Druckauftrag.
8 Drucken Sie die Taste Fortfahren (Continue), um den Druckvorgang zu starten.

9 Wenn die Kontrolleuchten Papier einlagen (Load Paper) und „Fortfahren“ drücken (Press Continue) aufleuchten, legen Sie ein weiteres Blatt des verwendeten Druckmediums in die manuelle Einzelblattzuführung.

10 Drücken Sie die Taste Fortfahren (Continue), um ein weiteres Blatt zu bedrucken.

Schritt 6: Anschlieben von Kabeln

ACHTUNG: Während eines Unwetters darf keinesfalls ein Kabel in einen Kommunikationsanschluß, einen Telekommunikationsanschluß oder einen anderen Anschluß gesteckt oder aus einem solchen herausgezogen werden.

Der Drucker kann in ein Netzwerk eingebunden oder für den lokalen Druck direkt an einen Computer angeschlossen werden.

Anschlossen des Kabels für den lokalen Druck

Sie können ihren Drucker über den Parallel- oder den USB-Anschluß lokal an den Computer anschließen.

USB-Kabel

Achten Sie darauf, das USB-Symbol auf dem Kabel auf das USB-Symbol am Drucker aussurichten.

Ein USB-Anschluß ist bei den meisten Basismodellen Standard.

Der Anschluß mit USB-Kabel wird von den Betriebssystemen Windows 98 SE, Windows Me, Windows 2000 und Windows XP unterstützt. Einige UNIX-, Linux- und Macintosh-Computer unterstützen ebenfa SS-Anschlasse. Lesen Sie in der Dokumentation zum Betriebssystem des Computers nach, ob Ihr System USB unterstützt.

So schreiben Sie den Drucker an einen Computer an:

1 Schließen Sie den Drucker unter Verwendung eines Parallel-oder USB-Kabels an den Computer an.

Für einen USB-Anschluß ist ein USB-Druckerkabel erforderlich, beispiselsweise ein Lexmark Kabel mit der Teilenummer 12A2405 (2 m). Achten Sie darauf, das USB-Symbol auf dem Kabel auf das USB-Symbol am Drucker auszurichten.

2 Schlieben Sie ein Ende des Druckernetz-kabels an den Anschluß auf der Rückseite des Druckers und das andere Ende an eine ordnungsgemäß geerdtete Steckdose an.
3 Schalten Sie den Drucker ein.

Nachdem der Drucker die internen Tests abgeschlossen hat, wird die Statusmeldung Bereit angezeigt, die besagt, daß der Drucker zum Empfangen von Druckaufträgen bereit ist.

Falls eine andere Meldung als Bereit angezeigt wird, finden Sie auf der Dokumentations-CD Anweisungen zum Löschen dieser Meldungen. Klichen Sie auf Drucken und dann auf Bedeutung der Druckermeldungen.

4 Schalten Sie den Computer und alle Peripheriegeräte ein.
5 Fahren Sie mit „Installieren von Treibern für den lokalen Druck" auf Seite 30 fort.

Parallelkabel

Für Parallelanschluss wird ein IEEE-1284-kompatibles Parallelkabel benötigt, wie beispisseweise das Lexmark Kabel mit der Teilenummer 1329605 (3 m) oder 1427498 (6 m).

Anschlieben der Kabel für den Netzwerkdruck

Sie können ihren Lexmark E323n Drucker mit Hilfe von Standard-Netzwerkkabeln in ein Netzwerk einbinden.

Ethernet-Kabel

Das Netzwerkmodell ist standardmäßig mit einem 10BaseT/100BaseTX Fast Ethernet-Anschluß ausgerüstet.

Verwenden Sie für den Standard-Netzwerkanschluß ein Kabel der Kategorie 5 mit einem RJ-45-Stecker.

Hinweis: Falls eine andere Meldung als Bereit angezeigt wird,finden Sie auf der Dokumentations-CD Anweisungen zum Löschen dieser Meldungen. Suchen Sie nach Informationen zu Druckermeldungen.

So binden Sie den Drucker in ein Netzwerk ein:

1 Der Drucker muß ausgeschelt und der Netzstecker gezogen sein.
2 Stecken Sie das eine Ende des Standard-Netzwerkkabels in einen LAN-Drop oder -Hub und das andere Ende in den Ethernet-Anschluß auf der Rückseite des Druckers. Der Drucker paßt sich automatisch an die Netzwerkgeschwindigkeit an.
3 Schlieben Sie ein Ende des Druckernetz-kabels an den Anschluß auf der Rückseite des Druckers und das andere Ende an eine ordnungsgemäß geerdete Steckdose an.
4 Schalten Sie den Drucker ein.

Nachdem der Drucker die internen Tests abgeschlossen hat, wird die Statusmeldung Bereit angezeigt, die besagt, daß der Drucker zum Empfangen von Druckaufträgen bereit ist.

5 Schalten Sie den Computer und alle Peripheriegeräte ein.
6 Fahren Sie mit „Überprüfen der Druckerkconfiguration“ auf Seite 39 fort.

Schritt 7: Installieren von Treibern für den lokalen Druck

Hinweis: Wenn Sie mit einem Windows-Betriebssystem arbeiten, können Sie die Installation der Druckertreiber mit Hilfe des Hardware-Assistenten und der Treiber-CD durchführung. Starten Sie die CD, und befolgen Sie die Anweisungen, um die Druckersoftware zu installieren.

Ein lokaler Drucker ist an Ihr Computer über ein Parallel- oder ein USB-Kabel angeschlossen. Wenn Ihr Drucker nicht an Ihr Computer, sondern an ein Netzwerk angeschlossen ist, überspringen Sie diesen Abschnitt, und fahren Sie mit Schritt 8: „Überprüfen der Druckerkconfiguration" auf Seite 39 fort.

Ein Druckertreiber ist Software, die dem Computer die Kommunikation mit dem Drucker ermittelicht. Je nach dem, welches Betriebssystem Sie verwenden, ändert sich die Vorgehensweise zum Installieren der Treiber.

Der folgenden Tabelle können Sie die Seite entnehmen, auf der sich die Installationsanweisungen für Ihr Betriebssystem und das von Ihnen verwendete Druckerkabel befinden.

Betriebssystem	Kabel	Siehe Seite ...
Windows XP	USB* oder Parallel	31
Windows 2000	USB* oder Parallel	32
Windows Me	USB* oder Parallel	33
Windows 98	USB* oder Parallel	34
Windows NT 4.x	nur Parallel	35
Windows 95	nur Parallel	35
Macintosh	nur USB	36
UNIX/Linux	USB	38
*Wenn Sie den Drucker mit einem USB-Druckerkabel an den Computer anschließen, während beiden Geräte eingeschaltet sind, wird�始t der Hardware-Assistant von Windows gestartet. Suchen Sie die Anweisungen für Ihr Betriebssystem, und beantwarten Sie mit ihrer Hilfe die Fragen des Assistenten.

Windows

Zusätzlich zu den folgenden Anweisungen zur Treiberinstallation müssen Sie möglicherweise die im Lieferumfang Ihrches Computers und Ihrer Windows-Software enthaltene DokumentationLESen.

Vorder Installation

Einige neuere Windows-Versionen verfügen unter Umständen bereits über einen Systemdruckertreiber, so daß die Installation automatisch abläuft. Die Systemtreiber sind für die Ausführung von einzelnen Druckaufträgen ausreichend, verfügen aber über weniger Funktionen als der erweiterte, angepaßte Treiber.

Hinweis: Wenn Sie einen angepaßten Treiber installieren, wird der Systemtreiber überschreiben. Ein neues Druckerobjekt wird erstellt und im Druckerordner angezeigt.

Um alle Funktionen des angepaßten Treibers nutzen zu konnen, installieren Sie den Druckertreiber mit Hilfe der im Lieferumfang des Druckers enthaltenen Treiber-CD.

Treiber stehen auch in herunterladbaren Softwarepaketen auf der Lexmark Website unter www.lexmark.com zur Verfügung.

Windows XP mit USB-oder Parallelkabel

Hinweis: Wenn Sie Windows XP-Versionen für Unternehmen verwenden, müssen Sie zum Installieren von Druckertreibern auf Ihr Computer über Administratorechte verfügbar.

Wenn der „Assistant für dasuchen neuer Hardware“ angezeigt wird, führen Sie folgende Schritte aus:

1 Legen Sie die Treiber-CD ein. Wenn die CD automatisch gestartet wird, beenden Sie die CD. Klichen Sie auf Weiter.
2 Wechseln Sie in das Verzeichnis auf der Treiber-CD, in dem sich die Druckertreiber befinden, und klichen Sie auf Weiter. D:\drivers\win_2000\
3 Ignorieren Sie die{nachsten beiden Meldungen,und klichen Sie auf Installation fortsetzen. Ihr Drucker wurde sorgfaltig und grundlich getestet und ist mit Windows XP kompatibel. Der Assistant kopiert die erforderlichen Dateien und installiert den Druckertreiber.
4 Wenn die Software installiert ist, klichen Sie auf Fertigstellen.

5 Drucken Sie eine Testseite, um die Einrichtung des Druckers zu überprüfen.

a Klichen Sie auf Start Einstellungen Drucker.
b Wahlen Sie den neu installierten Drucker aus.
C Klichen Sie auf Datei Eigenschaften.
d Klichen Sie auf Testseite drucken. Wird die Testseite fehlerfrei gedruckt, ist die Einrichtung des Druckers abgeschlossen.

Windows 2000 mit USB-oder Parallelkabel

Hinweis: Um

Druckertreiber auf Ihr Computer zu installieren, benötigen Sie Administratrorrechte.

Wenn der „Assistent für dasuchen neuer Hardware“ angezeigt wird, führen Sie folgende Schritte aus:

1 Legen Sie die Treiber-CD ein. Wenn die CD automatisch gestartet wird, beenden Sie die CD. Klichen Sie auf Weiter.
2 Aktivieren Sie die Option Nach einem passenden Treiberuchen, und klichen Sie auf Weiter.
3 Wahlen Sie nur Andere Quelle angehen, und klichen Sie auf Weiter.
4 Wechseln Sie in das Verzeichnis auf der Treiber-CD, in dem sich die Druckertreiber befinden.

D:\Drivers\Win_2000\

5 Wahlen Sie Öffnen, und klichen Sie auf OK.
6 Klichen Sie auf Weiter, um den angezeigten Treiber zu installieren. Ignorieren Sie die Meldung, daß der Treiber nicht digital signiert ist.
7 Wenn die Software installiert ist, klichen Sie auf Fertigstellen.
8 Drucken Sie eine Testseite, um die Einrichtung des Druckers zu überprüfen.

a Klichen Sie auf Start Einstellungen Drucker.
b Wahlen Sie den neu installierten Drucker aus.
C Klichen Sie auf Datei Eigenschaften.
d Klichen Sie auf Testseite drucken. Wird die Testseite fehlerfrei gedruckt, ist die Einrichtung des Druckers abgeschlossen.

Windows Me mit USB-oder Parallelkabel

Hinweis: Abhängig vonden bereits auf Ihr Computer installierten Softwareprogrammen und Druckern sehen ihre Bildschirme möglicherweise anders aus als die in den Anweisungen abgebildeten.

Sie müssen sowohl einen Treiber für den USB-Anschluß als auch einen erweiterten angepaßten Druckertreiber installieren.

Wenn der „Assistent für dasuchen neuer Hardware“ angezeigt wird, führen Sie folgende Schritte aus:

1 Legen Sie die Treiber-CD ein. Wenn die CD automatisch gestartet wird, beenden Sie die CD. Klichen Sie auf Weiter.
2 Wahlen Sie Automatisch nach dem besten Treiber suchen (Empfohlen), und klichen Sie auf Weiter. Der Assistant说法 einen USB-Anschlußtreiber. Der Treiberträgt einen ähnlichen Namew wie Ihr Drucker.
3 Wenn der USB-Anschlußtreiber gefunden wurde, klichen Sie auf Fertigstellen.
4 Wahlen Sie Automatisch nach dem besten Treiber suchen (Empfohlen), und klichen Sie auf Weiter. Der Assistant sicht einen Druckertreiber.
5 Wahlen Sie ihren Drucker und den Treiber aus der Liste aus, und klichen Sie auf OK. Stellen Sie safer, daß Sie den Treiber in der von Ihnen gewünschten Sprache auswahlen. D:\Drivers\WIN_9X\
6 Wenn der Druckertreiber installiert wurde, klichen Sie auf Fertigstellen.
7 Übernehmen Sie den Standard-Druckernamen, oder geben Sie einen eindeutigen Namen für ihren Drucker ein, und klichen Sie auf Weiter.
8 Klichen Sie auf Ja (empfohlen) und dann auf Fertigstellen, um eine Testseite zu drucken.
9 Klichen Sie nach dem Ausdruck der Testseite auf Ja, um das Fenster zu schreiben.
10 Klichen Sie auf Fertigstellen, um die Installation abzuschreiben und den Assistenten zu schreiben. Sie sind nun bereit zum Drucken.

Windows 98 mit USB-oder Parallelkabel

Hinweis: Abhängig vonden bereits auf Ihr Computer installierten Softwareprogrammen und Druckern sehen ihre Bildschirme möglicherweise anders aus als die in den Anweisungen abgebildeten.

Sie müssen sowohl einen Treiber für den USB-Anschluß als auch einen erweiterten angepaßten Druckertreiber installieren.

Wenn der „Hardware-Assistent“ angezeigt wird, führen Sie folgende Schritte aus:

1 Legen Sie die Treiber-CD ein, und klichen Sie auf Weiter. Wenn die CD automatisch gestartet wird, beenden Sie die CD.
2 Wahlen Sie Nach dem besten Treiber für das Gerät suchen (empfohlen), und klichen Sie auf Weiter.
3 Wahlen Sie nur CD-ROM-Laufwerk, und klichen Sie auf Weiter.
4 Wenn der USB-Anschlußtreiber vom Assistanten besteht, klichen Sie auf Fertigstellen.
5 Wahlen Sie die Option zum Installieren des aktualisierten Treibers (empfohlen), und klichen Sie auf Weiter.
6 Wahlen Sie Geben Sie eine Position an, wechseln Sie in das Verzeichnis auf der Treiber-CD, in dem sich die Druckertreiber befinden, und klichen Sie auf OK.

D:\Drivers\WIN_9X

7 Wahlen Sie die Option zum Installieren des aktualisierten Treibers (empfohlen), und klichen Sie auf Weiter.
8 Wenn der Druckertreiber installiert wurde, klichen Sie auf Fertigstellen.
9 Übernehmen Sie den Standard-Druckernamen, oder geben Sie einen eindeutigen Namen für ihren Drucker ein, und klichen Sie auf Weiter.
10 Klichen Sie auf Ja, um eine Testseite zu drucken, und dann auf Fertigstellen. Alle erforderlichen Dateien werden auf dem Computer installiert.
11 Klichen Sie nach dem Ausdruck der Testseite auf Ja, um das Meldungsfenster zu schreiben.
12 Klichen Sie auf Fertigstellen, um die Installation abzuschreiben. Sie sind nun bereit zum Drucken.

Windows NT mit Parallelkabel

Hinweis: Für Windows NT-Betriebssysteme steht keine USB-Unterstützung zur Verfugung.

Hinweis: Um
Druckertreiber auf Ihrhom Computer zu installieren, benötigen Sie
Administratorechte.

Am einfachen wird die Installation eines Treibers mit Hilfe der im Lieferumfang des Druckers enthaltenen Treiber-CD durchgeführt.

1 Legen Sie die Treiber-CD ein. Wenn die CD automatisch gestartet wird, beenden Sie die CD. Klichen Sie auf Weiter.
2 Klichen Sie auf Druckersoftware installieren.
3 Klichen Sie auf Anerkennen, um die Lizenzvereinbarung zu akzeptieren.
4 Wahlen Sie Lokaler Drucker, und klichen Sie auf Weiter.
5 Stellen Sie sichere, daß der richtige Drucker und der richtige Anschluß aufgeführten sind, und klichen Sie auf OK. Sie sind nun bereit zum Drucken.

Windows 95 mit Parallelkabel

Wenn der „Assistent für Gerätetreiber-Updates“ angezeigt wird, führen Sie folgende Schritte aus:

1 Legen Sie die Treiber-CD ein. Wenn die CD automatisch gestartet wird, beenden Sie die CD.
Wenn ein kompatibler Systemtreiber auf Ihrm Betriebssystem gefunden wird, wird er vom Assistenten installiert.
Wenn kein kompatibler Systemtreiber auf Ihrmet Betriebssystem gefunden wird, klichen Sie auf Andere Position.
2 Wechseln Sie in das Verzeichnis auf der Treiber-CD, in dem sich die Druckertreiber befinden, und klichen Sie auf OK.
D:\drivers\win_9x\german
3 Klichen Sie auf Fertigstellen. Der Assistant für die Druckerinstallation wird angezeigt.
4 Übernehmen Sie den Standard-Druckernamen, oder geben Sie einen eindeutigen Namen für ihren Drucker ein, und klichen Sie auf Weiter.
5 Klichen Sie auf Ja, um eine Testseite zu drucken.
6 Klichen Sie auf Fertigstellen.:Sowie die Treiberdateien auf Ihren Computer kopiert worden sind, wird eine Testseite an den Drucker gesendet. Sie sind nun bereit zum Drucken.

Hinweis: Für Windows 95-Betriebssysteme steht keine USB-Unterstützung zur Verfugung.

Macintosh

Für USB-Druckbetrieb ist Macintosh OS 8.6 oder höher erforderlich. Um lokal an einen an den USB-Anschluß angeschlossenen Drucker zu drucken, müssen Sie ein Druckersymbol auf dem Schreibtisch (Macintosh 8.6-9.x) bzw. eine Warteschlange im Print Center (Macintosh OS X) erstehen.

Erstellen eines Druckersymbols auf dem Schreibtisch (Macintosh 8.6-9.x)

Hinweis: Eine PPD-Datei enthalt detailierte Informationen zu den Funktionen eines Druckers für Macintosh-Computer.

1 Installieren Sie eine PPD (PostScript Printer Description)-Datei für den Drucker auf Ihrtem Computer.

a Legen Sie die Treiber-CD ein.
b Doppelklichen Sie auf Classic, und doppelklichen Sie dann auf das Installationsprogrammpaket für ihren Drucker.
C Wahlen Sie die gewünschte Sprache aus, und klichen Sie auf OK.
d Klichen Sie auf Anerkennen, nachdem Sie die Lizenzvereinbarung gelesen haben.
e Klichen Sie auf Fortfahren, nachdem Sie die Readme-Datei gelesen haben.
f Wahlen Sie ein Standard-Papierformat aus.
g Klichen Sie im Bildschirm der Standardinstallation auf Installieren. Alle erforderlichen Dateien werden auf dem Computer installiert.
h Wenn die Installation abgeschlossen ist, klichen Sie auf Beenden.

Hinweis: Eine PPD-Datei für ihren Drucker ist auch in einem herunterladbaren Softwarepaket auf der Lexmark Website unter www.lexmark.com verfügbar.

2 Führn Sie einen der folgenden Schritte durch:
Macintosh 8.6 - 9.0: Öffnen Sie Apple LaserWriter.
Macintosh 9.1 - 9.x: Öffnen Sie Applications und dann Utilities.
3 Doppelklichen Sie auf die Option für das Desktop-Druckerdienstprogramm.
4 Wahlen Sie USB-Drucker, und klichen Sie auf OK.

5 Klichen Sie im Abschnitt Ausgewählter USB-Drucker auf Ändern.
Wenn Ihr Drucker nicht in der Liste der ausgewählten USB-Drucker angezeigt wird, stellen Sie richer, daß das USB-Kabel ordnungsgemäß angeschlossen und der Drucker eingeschaltet ist.
6 Wahlen Sie den Name des Drucker aus, und klichen Sie auf OK. Der Drucker wird im ursprünglichen Druckerfenster (USB) angezeigt.
7 Klichen Sie im Abschnitt PPD-Datei (PostScript Printer Description) auf Automatisch. Überprüfen Sie, ob die PPD-Datei jetzt mit dem Drucker übereinstimmt.
8 Klichen Sie auf Erstellen und dann auf Sichern.
9 Geben Sie einen Druckernamen an, und klichen Sie auf Sichern. Ihr Drucker ist nun als Schreibtisch-Drucker gespeichert.

Erstellen einer Druckwarteschlange im Print Center (Macintosh OS X)

Hinweis: Eine PPD-Datei enthalt detailierte Informationen zu den Funktionen eines Druckers für Macintosh-Computer.

1 Installieren Sie eine PPD (PostScript Printer Description)-Datei für den Drucker auf Ihr dem Computer.

a Legen Sie die Treiber-CD ein.
b Doppelklichen Sie auf Mac OS X, und doppelklichen Sie dann auf das Installationsprogrammpaket für ihren Drucker.
C Wahlen Sie im Autorisierungsbildschirm Click the lock to make changes (Auf das Schloß klichen, um Änderungen vorzunehmen).
d Geben Sie Ihr Paßwort ein, und klichen Sie auf OK.
e Klichen Sie im Willkommensbildschirm auf Fortfahren, lessen Sie die Readme-Datei, und klichen Sie erneut auf Fortfahren.
f Klichen Sie auf Anerkennen, um die Lizenzvereinbarung zu akzeptieren.
g Wahlen Sie ein Zielverzeichnis aus, und klichen Sie auf Fortfahren.

h Klichen Sie im Bildschirm der Standardinstallation auf Installieren. Alle erforderlichen Dateien werden auf dem Computer installiert.
i Wenn die Installation abgeschlossen ist, klichen Sie auf Schlieben.

2 Öffnen Sie den Finder, klichen Sie auf Applications und dann auf Utilities.
3 Doppelklicken Sie auf Print Center.
4 Führn Sie einen der folgenden Schritte durch:

Wenn der an den USB-Anschluß angeschlossene Drucker in der Druckerliste aufgeführt wird, können Sie das Print Center beenden. Eine Druckwarteschlange wurde für ihren Drucker erstellt.

Wenn der an den USB-Anschluß angeschlossene Drucker nicht in der Druckerliste angezeigt wird, stellen Sie sicher, daß das USB-Kabel ordnungsgemäß angeschlossen und der Drucker eingeschaltet ist. Wenn der Drucker in der Druckerliste angezeigt wird, konnen Sie das Print Center beenden.

Hinweis: Eine PPD-Datei für ihren Drucker ist auch in einem herunterladbaren Softwarepaket auf der Lexmark Website unter www.lexmark.com verfügbar.

UNIX/Linux

Ihr Drucker unterstützt den lokalen Druck auf weitere UNIX- und Linux-Plattformen, zum Beispiel Sun Solaris und RedHat.

Die Pakete für Sun Solaris und Linux sind auf der Treiber-CD und auf der Lexmark Website unter www.lexmark.com zu finden. In dem jedem Paket beiliegenden Benutzerhandbuch finden Sie detailierte Anweisungen zur Installation und Verwendung von Lexmark Druckern in UNIX- und Linux-Umgebungen.

Alle Druckertreiberpakete unterstützt den lokalen Druck über eine Parallelverbindung. Das Treiberpaket für Sun Solaris unterstützen außer dem USB-Verbindungen zu Sun Ray-Geräten und Sun Workstations.

Auf der Lexmark Website unter www.lexmark.com finden Sie eine umfassende liste aller Unterstützungen UNIX- und Linux-Plattformen.

Schritt 8: Überprüfen der Druckerkconfiguration

Einschalten des Druckers

1 Schlieben Sie ein Ende des Druckernetz-kabels an den Anschluß auf der Rückseite des Druckers und das andere Ende an eine ordnungsgemäß geerdete Steckdose an.
2 Schalten Sie den Drucker ein.

Alle Kontrolleuchten leuchten nacheinander auf (von oben nach unter, und dann wieder erneut von oben).

Drucken der Konfigurationsseiten

Drucken Sie eine Seite mit Menüeinstellungen, um eine Liste der aktuellen Druckereinstellungen zu erhalten. Wenn Sie einen Lexmark E323n besitzen, druckt Ihr Drucker eine Seite mit Menüeinstellungen und eine Netzwerk-Konfigurationsseite, auf der die IP-Adresse und andere Netzwerkeinstellungen aufgelistet sind.

1 Drücken Sie die Taste Fortfahren (Continue), um die Seite(n) zu drucken.
2 Überprüfen Sie folgenden auf der Seite mit den Menüeinstellungen:

• Ob die von Ihnen installierten Optionen unter „Installierte Optionen“ aufgeführrt sind.
  Ist eine von Ihnen installierte Option auf der Seite mit den Menüeinstellungen nicht aufgeführrt, schalten Sie den Drucker aus,ziehen Sie den Netzstecker,und installieren Sie die Option erneut.
• Ob unter „Druckerinformationen“ die richtige Angabe zur Speicherkapazität gemacht wird. Überprüfen Sie, ob die Papierfänger für die Papierformate und -sorten konfiguriert sind, die Sie einlagen möchten.

3 Überprüfen Sie auf der Netzwerk-Konfigurationsseite, ob als Status „Verbunden“ angegeben ist.

Wenn der Status „Nicht verbunden“ lautet, ist möglicherweise der LAN-Drop nicht aktiv oder das Netzwerkkabel fehlerhaft. Wenden Sie sich an den zuständigen Mitarbeiter der Netzwerkverwaltung bzw. des Benutzerservice, und drucken Sie anschließend eine weitere Netzwerk-Konfigurationsseite, um die Verbindung mit dem Netzwerk zu überprüfen.

Bewahren Sie die Netzwerk-Konfigurationsseite zur späteren Verwendung auf.

Worin besteht der{nachste Schritt?

Aufgabe	Siehe Seite...
Konfigurieren für TCP/IP	41
Informationsbereitstellung für Benutzer	46

Schritt 9: Konfigurieren für TCP/IP

Wenn TCP/IP im Netzwerk zur Verfügung stehen, sollen den Sie dem Drucker eine IP-Adresse zuweisen.

Zuweisen einer Drucker-IP-Adresse

Wenn Ihr Netzwerk mit DHCP arbeitet, wird automatisch eine IP-Adresse zugewiesen, nachdem Sie das Netzwerkkabel am Drucker angeschlossen haben und der Drucker eingeschaltet wurde.

1 Die Adresse finds Sie unter der Überschrift „TCP/IP“ auf der Netzwerk-Konfigurationsseite, die Sie gemäß den Anweisungen in Abschnitt „Drucken der Konfigurationsseiten“ auf Seite 39 drucken können.
2 Fahren Sie mit dem Abschnitt „Überprüfen der IP-Einstellungen" auf Seite 42 fort, und beginnen Sie mit Schritt 2.

Wenn Ihr Netzwerk nicht mit DHCP arbeitet, müssen Sie dem Drucker manuell eine IP-Adresse zuweisen.

Eine der einfachen Methoden betet das Dienstprogramm zur Druckserver-Einrichtung (TCP/IP), das sich auf der Treiber-CD befindet. Starten Sie die CD, und klichen Sie auf Dokumentation anzeigen Installation eines Netzwerkdruckers. Suchen Sie nach Informationen zum Dienstprogramm zur Druckserver-Einrichtung (TCP/IP).

Um diesen Dienstprogramm verwenden zu konnen, müssen Sie die 12stellige physische Adresse des Druckers oder die UAA (Universally Administered Address) kennen. Die UAA finds Sie auf der vorher ausgedruckten Netzwerk-Konfigurationsseite. Sie konnen entweder die MSB- oder die kanonische Form der UAA verwenden.

Überprüfen der IP-Einstellungen

1 Drucken Sie eine weitere Netzwerk-Konfigurationsseite. Lesen Sie den Text unter der Überschrift „TCP/IP“, und überprüfen Sie, ob für IP-Adresse, Netzmaske und Gateway die erwarteten Einstellungen angegeben sind.

Hilfe finden Sie unter „Drucken der Konfigurationsseiten" auf Seite 39.

2 Senden Sie einen Ping-Befehl an den Drucker, und überprüfen Sie, ob er Antwortet. Geben Sie beispelsweise an einer Eingabeaufforderung eines Netzwerkcomputers „ping" gefolggt von der IP-Adresse des neuen Druckers ein (z. B. 192.168.0.11):

ping xxx.xxx.xxx.xxx

Wenn der Drucker im Netzwerk aktiv ist, erhalten Sie eine Antwort.

Hinweis: Auf Windows-Computern klichen Sie auf Start Programme Eingabeaufforderung (oder Zubehör Eingabeaufforderung, wenn Sie unter Windows 2000 arbeiten).

Schritt 10: Installieren von Treibern für den Netzwerkdruck

Nachdem Sie die TCP/IP-Einstellungen zugewiesen und überprüft haben, können Sie mit der Installation des Druckertreibers auf den Netzwerkcomputern beginnen.

Windows

In Windows-Umgebungen können Netzwerkdrucker für direkten Druck auf den Drucker oder für gemeinsamen Druck über eine Druckerfreigabe konfiguriert werden.

• Mit direktem Druck ist gemeinschaft der Drucker über eine LAN-Verbindung oder einen freien Anschluß an einem Hub direkt an das Netzwerk angeschlossen ist. Bei dieser Form des Netzwerkdrucks werden die Druckertreiber normalerweise auf jedem Netzwerkcomputer installiert.
• Der Druck auf einen gemeinsam genutzten Drucker erfolgt über die Freigabe eines lokal installierten Druckers. Dabei wird der Drucker beispiselsweise über ein USB-Kabel lokal an einen Computer im Netzwerk angeschlossen. Der Druckertreiber wird auf dem Computer installiert, an den der Drucker angeschlossen ist. Nach bzw. während der Treiberinstallation wird der Drucker freilegegeben, so daß er gemeinsam genutzt werden kann und somit auch andere Netzwerkcomputer Druckaufträge an diesen Drucker senden können.

Nahere Informationen zur Verwendung dieser Netzwerkdruck-Methoden finden Sie auf der im Lieferumfang des Druckers enthaltenen Treiber-CD.

Erstellen von Anschlüssen und Installieren von Treibern

Hinweis: Wenn Sie einen angepaften Druckertreiber und einen angepaften Netzwerkanschluß verwenden, steht Ihnen ein erweiterter Funktionsumfang zur Verfügung, beispiselsweise Druckerstatuswarningsen.

Lesen Sie die ausfuhrlichen Anweisungen auf der Treiber-CD.
Klicken Sie auf Dokumentation anzeigen, unduchen Sie nach den Informationen zur Installation von Netzwerkdruckern in ihrer spezifischen Windows-Umgebung.

Wenn Sie nicht gemäß den Anweisungen auf der Treiber-CD vorgehen möchten, benötigen Sie grundlegende Kenntnisse über die Funktion des Netzwerkdrucks in TCP/IP-Netzwerken, über die Installation von Druckertreibern und das Verfahren zum Erstellen neuer Netzwerkanschlüsse.

Unterstützte Netzwerkdruckeranschlüsse

• Microsoft IP-Anschluß – Windows NT 4.0, Windows 2000 und Windows XP
• Lexmark Netzwerkanschluß – Windows 95/98/Me, Windows NT 4.0, Windows 2000 und Windows XP

Unterstützte Druckertreiber

• Windows-Systemdruckertreiber
  Angepaßter Druckertreiber von Lexmark

Systemtreiber sind in die Windows-Betriebssysteme integriert. Angepaße Treiber stehen auf der Treiber-CD zur Verfügung.

Aktualisierte Treiber (Systemtreiber und angepaße Treiber) konnen von der Lexmark Website unter www.lexmark.com heruntergeladen werden.

Macintosh

Hinweis: Eine PostScript Printer Description-Datei (PPD) enthält detailierte Informationen zu den Funktionen eines Druckers für UNIX- oder Macintosh-Computer.

Um an einen Netzwerkdrucker drucken zu konnen, muß jeder Macintosh-Benutzer im Netzwerk die folgenden Aufgaben auf dem Computer durchführren:

• Installieren Sie eine angepaßte PostScript Printer Description (PPD)-Datei.

Eine angepaßte PPD-Datei befindet sich auf der im Lieferumfang des Druckers enthaltenen Treiber-CD.

Eine PPD-Datei für ihren Drucker ist auch in einem herunterladbaren Softwarepaket auf der Lexmark Website unter www.lexmark.com verfügbar.

• Erstellen Sie ein Druckersymbol auf dem Schreibtisch (Mac OS 8.6-9.x) oder eine Druckerwarteschlange im Print Center (Mac OS X).

Detaillierte Anweisungen zur Durchführung dieser Aufgaben finden Sie auf der Treiber-CD.

UNIX/Linux

Ihr Drucker unterstützt wie UNIX- und Linux-Plattformen, zum Beispiel Sun Solaris und RedHat. Auf der Lexmark Website unter www.lexmark.com finden Sie eine umfassende Liste aller unterstützenUNIX- und Linux-Plattformen.

Hinweis: Die Pakete für Sun Solaris und Linux stehen sowohl auf der Treiber-CD als auch auf der Lexmark Website unter www.lexmark.com zur Verfügung.

Lexmark stellt ein Druckertreiberpaket für jeder Unterstützung UNIX- und Linux-Plattform bereit. In dem jedem Paket beiliegenden Benutzerhandbuchfinden Sie detailierte Anweisungen zur Installation und Verwendung von Lexmark Druckern in UNIX- und LinuxUmgebungen.

Sie können diese Pakete von der Lexmark Website herunterlagen.
Außerdem findsie das benöttigte Treiberpaket auf der Treiber-CD.

NetWare

Ihr Drucker unterstützt auch NetWare-Netzwerkumgebungen.

Um die neuesten Informationen zur Installation eines Netzwerkdruckers in einer NetWare-Umgebung aufzurufen, starten Sie die Treiber-CD, und klichen Sie auf Dokumentation anzeigen. Suchen Sie nach Informationen zur Installation von Netzwerkdruckern.

Schritt 11: Informationsbereitstellung für Benutzer

Wer benutzt den Drucker?

Verschiedene Benutzergruppen benötigen Zugriff auf die Informationen auf der Dokumentations-CD:

• Absender von Druckaufträgen
• Administratoren von Netzwerkdruckern
  HelpDesk-Mitarbeiter
  IT-Support-Mitarbeiter

Suchen hilfreicher Informationen

Starten Sie die Dokumentations-CD, unduchen Sie im Inhalt nach einer vollständigen Auflistung der verfügbaren Informationen. Für Benutzer einer Acrobat-Version mit Volltextsuche haben wir Katalogeinträge erstellt, die Ihnen bei der Sueche nach den gewünschten Informationen halten.

Hinweis: Die

Dokumentations-CD
befindet sich im
Installationshandbuch.

Die Informationen auf der Dokumentations-CD beinhalten folgenden:

• Tips für erfolgreiches Drucken
• Mänglichkeiten zur Verbesserung der Druckqualität
  Informationen über die Verwendung der Druckerbedienerkonsole
• Anweisungen zum Austauschen von Verbrauchsmaterialien
• Lösungen für früig auftretende Druckprobleme
• Verfahren zum Beseitigen von Papierstaus
• Überblick über Druckermenus
  Erläuterungen zu Druckermeldungen

Bereitstellen der Informationen

Sie können den Benutzern auf verschiedene Weise Zugriff auf die Informationen der Dokumentations-CD gewährren:

• Geben Sie die Dokumentations-CD an den Systemverwalter oder an die HelpDesk-Mitarbeiter weiter.
• Kopieren Sie den vollständigen Inhalt der CD oder einzeln Themen auf ein Netzlaufwerk oder eine Seite im Intranet, auf die die Benutzer Zugriff haben.
• Jedes Thema auf der Dokumentations-CD ist als einzeln PDF-Datei vorhanden. Starten Sie die CD, klichen Sie auf Weitere Ressourcen und anschließend auf Dateispeicherorte.
• Senden Sie die URL der Lexmark Druckerdokumentation an die Druckerbenutzer (www.lexmark.com/publications). Die Benutzer, die über Internet-Zugang verfügbar, können die Site durchsuchen.
• Drucken Sie die Informationen auf der Dokumentations-CD aus, und bewahren Sie sie in der Höhe des Druckers auf, damit die Benutzer leicht darauf zugreifen konnen. Anweisungen zum Drucken erhalten Sie, wenn Sie die CD starten und auf Navigation klichen.

Herzlichen Glückwunsch!

Sie können nun mit ihrem neuen Drucker arbeiten. Bewahren Sie diesen Buch auf, wenn Sie zu einem späteren Zeitpunkt Druckeroptionen erwerben möchten.

Die Kontrolleuchten der Bedienerkonsole

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

Die Kontrolleuchten der Bedienerkonsole haben je nach Signfolge unterschiedliche Bedeutungen. Sie zeigen an, daß der Drucker druckbereit ist, daß ein Eingriff am Drucker erforderlich ist oder daß der Drucker gewartet werden muß.

Einige der früfiger auftretenden Signafolgen werden im nachsten Abschnitt erläutert. Eine vollständige Beschreibung aller Signafolgen finds Sie im Abschnitt Die Kontrolleuchten der Bedienerkonsole auf der Dokumentations-CD.

Begriffe im Zusammenhang mit der Bedienerkonsole

Leuchtet

Leuchtet nicht

Blinkt

Blinkt langsam

Drücken Sie Fortfahren (Continue).

• Drücken Sie kurz (ungebung eine Sekunde) die Taste Fortfahren (Continue), um den Drucker neu zu starten.
• Drücken Sie zweimal nacheinander die Taste Fortfahren (Continue), um einen Fehlercode anzeigen zu halten.

Drucken Sie Abbrechen (Cancel).

• Drücken Sie Abbrechen (Cancel), um den aktuellen Druckauftrag abzubrechen.
• Drücken Sie die Taste Abbrechen, (Cancel) bis alle Kontrolleuchten leuchten, um den Drucker zurückzusetzen.

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

Der Drucker ist für den Empfang und die Verarbeitung von Daten bereit.

Der Drucker empfängt oder verarbeitet Daten.

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

Der Drucker wartet auf weitere Daten.

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

Es sind keine Druckmedien mehr in Fach 1 oder dem zusätzlichen 250-Blatt-Fach vorhanden, oder die Druckmedien wurden nicht ordnungsgemäß eingezogen.

Der Drucker fordert Sie auf, ein weiteres Blatt Papier in die manuelle Einzelblattzuführung einzulegen.

Der Drucker hat einen Papierstau (Paper Jam) festgestellt. Drücken Sie zweimal nacheinander die Taste Fortfahren (Continue), um die zweite Signfolge für den Papierstau (Paper Jam) anzeigen zu halten.

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

Der Drucker warnt Sie, daß der Tonervorrat zur Neige Goes. Um den restlichen Toner zu verbrauchen, behmen Sie die Druckkassette Heraus, schütteln Sie sie vorsichtig, und setzen Sie die Kassette wieder ein. Wenn der Ausdruck blasser wird oder die Druckqualität anderweitig nachläßt, tauschen Sie die Druckkassette aus.

(Am Lexmark E321 leuchtet die Kontrolleuche Wenig Toner (Toner Low) nicht auf, wenn die Start-Druckkassette mit einer Kapazität von 1.500 Seiten eingesetzt ist.)

Ein zweiter Fehler (Error) ist aufgetreten:

Ready/Data

Toner Low

Load Paper

Paper Jam

Error

Press Continue

Continue

Cancel

1 Drücken Sie zweimal nacheinander die Taste Fortfahren (Continue), um die Signalfolge der zweiten Fehlercodes anzuzeigen.
2 Im Abschnitt Die Kontrolleuchten der Bedienerkonsole auf der Dokumentations-CD finden Sie Informationen über die Bedeutung der Signalfolgen und Maßnahmen, die Sie ergreifen können.

Am Drucker liegt ein Fehler (Error) vor, der Wartung erfordert.
Schalten Sie den Drucker aus und wieder ein. Wenn die Kontrolleuchten weiterhin blinken, wenden Sie sich an ihren Handler.

Tips zur Problemlösung

Problem	Lösung
Einsetzen der Druckkassette
Zeichen sind zu hell oder unscharf.	In der Druckkassette ist möglicherweise nur noch Wenig Toner (Toner Low) enthalten. Tauschen Sie die Druckkassette aus.
Der Drucker scheint zu drucken, die Seiten sind jedoch leer.	An der Druckkassette liegt ein Fehler (Error) vor. Tauschen Sie die Druckkassette aus.
Der Drucker ist eingeschaltet, druckt aber nicht. Aufträge werden nicht gedruckt, und die Kontrolleuche Fehler (Error) leuchtet konstant.	Stellen Sie sichere, da die Druckkassette eingesetzt ist.
Anschlieben von Kabeln
Es werden unerwartete Zeichen gedruckt, oder es fehlen Zeichen.	Vergewissern Sie sich, daß das Parallel-, das USB- oder das Ethernet-Kabel fest auf der Rückseite des Druckers eingesteckt ist.
Die Kontrolleuchten der Bedienerkonsole leuchen nicht auf, wenn der Drucker eingeschaltet wird.	Überprüfen Sie, ob das Netzkabel fest in den Anschluß auf der Rückseite des Druckers und in die Steckdose eingesteckt ist.
Einlegen von Papier
Tonerschlieren erschinen auf der Seite.	Das Papier muß gerade eingelegt werden undarf nicht zerknittert sein.
Das Papier haftet zusammen/der Druckerzieht mehrere Blätter Papier gleichzeitig ein.	Nehmen Sie das Papier aus Fach 1 oder aus dem zusätzlichen 250-Blatt-Fach, und fächern Sie den Stapel auf. Legen Sie nicht zuviel Papier in Fach 1 oder das zusätzliche 250-Blatt-Fach ein.Das Papier muß unterbeiden Eckanschlügen eingesteckt sein und flach im zusätzlichen 250-Blatt-Fach liegen.
Das Papier wird schief eingezogen oder biegt sich.	Legen Sie nicht zuviel Papier in Fach 1 oder das zusätzliche 250-Blatt-Fach ein.Stellen Sie sichere, daß die Papierführungen richtig an den Kanten des Papiers anliegen.
Das Papier wird nicht aus Fach 1 eingezogen.	Stellen Sie sicher, daß im Druckertreiber Fach 1 ausgewähl ist. Nehmen Sie das Papier aus Fach 1, und fächern Sie den Stapel auf.
Das Papier wird nicht aus dem zusätzlichen 250-Blatt-Fach eingezogen.	Stellen Sie sicher, daß im Druckertreiber das zusätzliche 250-Blatt-Fach ausgewähl ist. Stellen Sie sicher, daß das Papierfach ganz eingeschoben ist. Vergewissern Sie sich, daß die Metallplatte nach unter gedruckt ist. Das Papier muß unter beiden Eckanschlügen eingesteckt sein. Stellen Sie sicher, daß der Papierstapel die Markierung für die Fülhöhe nicht überschreitet. Nehmen Sie das Papier aus dem zusätzlichen 250-Blatt-Fach, und fächern Sie den Stapel auf.

LEXMARK

Teilenummer

21S0269

E.C.

1SP004

Lexmark und Lexmark mit der roten Raute sind Marken von Lexmark International, Inc., eingetragen in den USA und/oder anderen Ländern.
