BEDIENUNGSANLEITUNG C772 LEXMARK

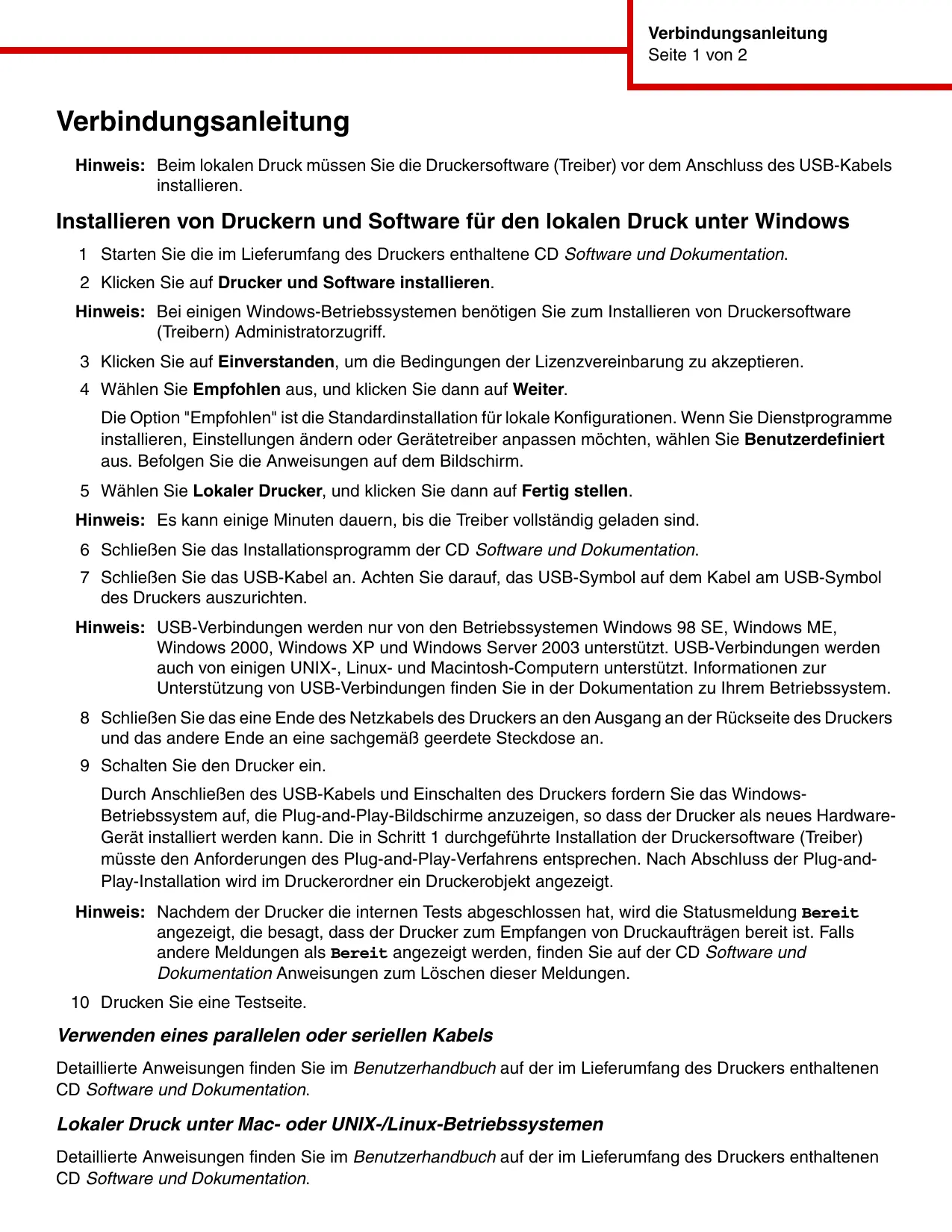

Verbindungsanleitung Seite 1 von 2 Verbindungsanleitung Hinweis: Beim lokalen Druck müssen Sie die Druckersoftware (Treiber) vor dem Anschluss des USB-Kabels installieren. Installieren von Druckern und Software für den lokalen Druck unter Windows 1 Starten Sie die im Lieferumfang des Druckers enthaltene CD Software und Dokumentation. 2 Klicken Sie auf Drucker und Software installieren. Hinweis: Bei einigen Windows-Betriebssystemen benôtigen Sie zum Installieren von Druckersoftware (Treibern) Administratorzugriff. 3 Klicken Sie auf Einverstanden, um die Bedingungen der Lizenzvereinbarung zu akzeptieren. 4 Wählen Sie Empfohlen aus, und klicken Sie dann auf Weiter. Die Option "Empfohlen" ist die Standardinstallation für lokale Konfigurationen. Wenn Sie Dienstprogramme installieren, Einstellungen ändern oder Gerätetreiber anpassen môchten, wählen Sie Benutzerdefiniert aus. Befolgen Sie die Anweisungen auf dem Bildschirm. 5 Wählen Sie Lokaler Drucker, und klicken Sie dann auf Fertig stellen. Hinweis: Es kann einige Minuten dauern, bis die Treiber vollständig geladen sind. 6 SchlieBen Sie das Installationsprogramm der CD Software und Dokumentation. 7 SchlieBen Sie das USB-Kabel an. Achten Sie darauf, das USB-Symbol auf dem Kabel am USB-Symbol des Druckers auszurichten. Hinweis: USB-Verbindungen werden nur von den Betriebssystemen Windows 98 SE, Windows ME, Windows 2000, Windows XP und Windows Server 2003 unterstützt. USB-Verbindungen werden auch von einigen UNIX-:, Linux- und Macintosh-Computern unterstützt. Informationen zur Unterstützung von USB-Verbindungen finden Sie in der Dokumentation zu Ihrem Betriebssystem. 8 SchlieBen Sie das eine Ende des Netzkabels des Druckers an den Ausgang an der Rückseite des Druckers und das andere Ende an eine sachgemäB geerdete Steckdose an. 9 Schalten Sie den Drucker ein. Durch AnschlieBen des USB-Kabels und Einschalten des Druckers fordern Sie das Windows- Betriebssystem auf, die Plug-and-Play-Bildschirme anzuzeigen, so dass der Drucker als neues Hardware- Gerät installiert werden kann. Die in Schritt 1 durchgeführte Installation der Druckersoftware (Treiber) müsste den Anforderungen des Plug-and-Play-Verfahrens entsprechen. Nach Abschluss der Plug-and- Play-Installation wird im Druckerordner ein Druckerobjekt angezeigt. Hinweis: Nachdem der Drucker die internen Tests abgeschlossen hat, wird die Statusmeldung Bereit angezeigt, die besagt, dass der Drucker zum Empfangen von Druckaufträgen bereit ist. Falls andere Meldungen als Bereit angezeigt werden, finden Sie auf der CD Software und Dokumentation Anweisungen zum Lôschen dieser Meldungen. 10 Drucken Sie eine Testseite. Verwenden eines parallelen oder seriellen Kabels Detaillierte Anweisungen finden Sie im Benutzerhandbuch auf der im Lieferumfang des Druckers enthaltenen CD Software und Dokumentation. Lokaler Druck unter Mac- oder UNIX-/Linux-Betriebssystemen Detaillierte Anweisungen finden Sie im Benutzerhandbuch auf der im Lieferumfang des Druckers enthaltenen CD Software und Dokumentation.

Verbindungsanleitung Seite 2 von 2 Installieren von Druckern und Software für den Netzwerkdruck unter Windows 1 Stellen Sie sicher, dass der Drucker ausgeschaltet ist und der Stecker nicht mehr in der Steckdose steckt. 2 SchlieBen Sie den Drucker mit einem Ethernet-Kabel, das mit Ihrem Netzwerk kompatibel ist, an einen LAN-Drop oder -Hub an. 3 SchlieBen Sie das eine Ende des Netzkabels des Druckers an die Anschlussdose an der Rückseite des Druckers und das andere Ende an einen sachgemäñ geerdeten Ausgang an. 4 Schalten Sie den Drucker ein. Hinweis: Nachdem der Drucker die internen Tests abgeschlossen hat, wird die Statusmeldung Bereit angezeigt, die besagt, dass der Drucker zum Empfangen von Druckaufträgen bereit ist. Falls andere Meldungen als Bereit angezeigt werden, finden Sie auf der Dokumentations-CD Anweisungen zum Lôschen dieser Meldungen. 5 Starten Sie die im Lieferumfang des Druckers enthaltene CD Software und Dokumentation auf einem Computer in diesem Netzwerk. Klicken Sie auf Drucker und Software installieren. Klicken Sie auf Einverstanden, um die Bedingungen der Lizenzvereinbarung zu akzeptieren. Wählen Sie Empfohlen aus, und klicken Sie dann auf Weiter. Wählen Sie Netzwerkdrucker aus, und klicken Sie dann auf Weiter. Wählen Sie Ihr Druckermodell aus der Liste aus, und klicken Sie dann auf Weiter. = © © œ © Wählen Sie den Druckeranschluss aus der Liste aus, und klicken Sie dann auf Fertig stellen, um die Installation abzuschlieBen. Im Druckerordner des Computers wird ein Druckerobjekt erstellt. Wenn der Druckeranschluss nicht aufgeführt wird, klicken Sie auf Anschluss hinzufügen. Geben Sie die erforderlichen Informationen ein, um einen neuen Druckeranschluss zu erstellen. Wählen Sie die Option zum Erstellen eines erweiterten TCP/IP-Netzwerkanschlusses aus. Die anderen Anschlussoptionen bieten nicht den vollen Funktionsumfang. 12 Drucken Sie eine Testseite. Weitere Netzwerkoptionen Die im Folgenden aufgeführten Netzwerkoptionen sind môglicherweise ebenfalls für den Drucker verfügbar. Weitere Informationen finden Sie im Benutzerhandbuch auf der im Lieferumfang des Druckers enthaltenen CD Software und Dokumentation. + _ Interne Glasfaser-Druckserver + _Interne Ethernet-Druckserver + _Interne Wireless-Druckserver + _ Externe Ethernet-Druckserver + _ Externe Wireless-Druckserver Detaillierte Anweisungen für die Installation sind im Lieferumfang des Produkts enthalten. Netzwerkdruck unter Mac-, UNIX-/Linux- oder NetWare-Betriebssystemen Informationen zur Unterstützung dieser Betriebssysteme finden Sie im Benutzerhandbuch auf der im Lieferumfang des Druckers enthaltenen CD Software und Dokumentation. Weitere Informationen finden Sie auf der im Lieferumfang des Druckers enthaltenen CD Software und Dokumentation. Starten Sie die CD Software und Dokumentation, und klicken Sie auf Dokumentation anzeigen.

Anleitung zur Einstellung der Farbqualität Seite 1 von 9 Anleitung zur Einstellung der Farbqualität In der Anleitung zur Einstellung der Farbqualität werden dem Benutzer die auf dem Drucker verfügbaren Verfahren vorgestellt, mit denen die Farbausgabe geändert und individuell angepasst werden kann. Menü Qualität Mit dieser Menüoption kônnen Sie die Einstellungen ändern, die die Druckqualität beeinflussen, sowie Toner einsparen. Menüoption Zweck Werte Druckmodus Festlegen, ob Bilder in Farbe* SchwarzweiB (Graustufen) oder in Farbe gedruckt werden. Nur Schwarz Farbanpassung | Anpassen der gedruckten Auto* Wendet auf jedes Objekt der Farben an die Farben anderer gedruckten Seite eine andere Ausgabegeräte oder an Farbumwandlungstabelle an, Standardfarbsysteme. abhängig vom Typ des Objekts Aufgrund der Unterschiede und davon, wie die Farbe für die zwischen additiven und einzelnen Objekte angegeben ist. subtraktiven Farben kônnen Aus Es wird keine Farbanpassung einige Farben, die auf dem angewendet. Bildschirm angezeigt werden, nicht auf dem Drucker Manuell Ermôglicht eine Anpassung der reproduziert werden. Farbumwandlungstabellen, die auf die einzelnen Objekte der gedruckten Seite angewendet werden, abhängig vom Typ des Objekts und davon, wie die Farbe für die einzelnen Objekte angegeben ist. Die Anpassung wird mit Hilfe der verschiedenen Menüoptionen unter "Manuelle Farbe" durchgeführt. Auflôsung Auswählen der Qualität von 1200 dpi Druckausgaben. 4800 CQ* Tonerauftrag Aufhellen oder Abdunkeln der |1bis5 Standardeinstellung: 4* pruausgabe und Einsparen Wählen Sie einen niedrigeren Wert aus, um die Druckausgabe aufzuhellen oder Toner einzusparen.

Mei ption Farbsparmodus Zweck Einsparen von Toner in Grafiken und Bildern bei gleichzeitiger Beibehaltung hoher Textqualität. Die Tonermenge zum Drucken von Grafiken und Bildern wird reduziert, Text wird jedoch mit dem standardmäBigen Tonereinsatz gedruckt. Bei Aktivieren dieser Option werden die Einstellungen für den Tonerauftrag auBer Kraft gesetzt. Der Farbsparmodus wird in PPDS nicht und vom PLC-Emulationstreiber nur teilweise unterstützt. Werte Ein Farbqualität Seite 2 von 9 Aus* RGB-Helligkeit Unterstützung beim Einstellen -6,-5, -4,-8,-2,-1,0*, -6 stellt die maximale von Helligkeit, Kontrast und 1,2,8,4,5,6 Verringerung dar. Sättigung der Farbausgabe. 6 stellt die maximale Erhôhung Diese Funktionen haben dar. keinen Einfluss auf Dateien, in ; . denen CMYK- Standardeinstellung: 0 RGB-Kontrast Farbspezifikationen verwendet | 0*, 1,2, 8, 4,5 Standardeinstellung: 0 werden. Weitere Informationen i 5 zu Farbspezifikationen finden S stellt die max. Erhôhung dar RGB-Sättigung |Sie im Benutzerhandbuch auf |0*,1,2,8,4,5 Standardeinstellung: 0 der Dokumentations-CD unter di j 6 5 stellt di le Erhôüh Häufig gestellte Fragen (FAQ) dan 16 MaxMars =ronung zum Farbdruck. : Farbausgleich | Môglichkeit zur feinen Cyan -5, -4, -3, -2, -1, 0*, 1,2, 3,4,5 Farbanpassung bei , n : Druckausgaben durch Magenta demanda? Erhôhung bzw. Verringerung Gelb | . : der Tonermenge für jede 5 stellt die maximale Erhôhung einzelne Farbebene. Schwarz dar. Auf Standard zurücksetzen Die Werte für Cyan, Magenta, Gelb und Schwarz werden auf 0 (Null) gestellt. Anleitung zur Einstellung der

Menüoption Farbmuster Zweck Unterstützung bei der Auswahl der zu druckenden Farben. Benutzer kônnen Farbmusterseiten für die einzelnen im Drucker verwendeten RGB- und CMYK- Farbumwandlungstabellen drucken. Die Farbmusterseiten bestehen aus einer Reihe von Farbfeldern und der RGB- bzw. CMYK-Kombination, mit der die Farbe für das jeweilige Feld erstellt wird. Diese Seiten kônnen für den Benutzer bei der Auswahl der RGB- bzw. CMYK-Kombinationen hilfreich sein, die in einer bestimmten Softwareanwendung zu verwenden sind, um den gewünschten Farbdruck zu erstellen. Die Embedded Web Server- Schnittstelle des Druckers, die nur bei Netzwerkmodellen zur Verfügung steht, bietet Benuizern eine grôBere Flexibilität. Mit ir kônnen Benutzer detaillierte Farbmuster drucken. Werte SRGB Bildschirm Farbqualität Seite 3 von 9 Druckt RGB-Muster mit Hilfe der SRGB Bildschirm- Farbumwandlungstabellen. SRGB Leuchtend Druckt RGB-Muster mit Hilfe der SRGB Leuchtend- Farbumwandlungstabellen. Bild. - Reines Druckt RGB-Muster mit Hilfe der Schwarz Farbumwandlungstabellen für "Bild. - Reines Schwarz". Leuchtend Druckt RGB-Muster mit Hilfe der Leuchtend- Farbumwandlungstabellen. Ohne RGB Es wird eine Farbumwandlung ausgeführt. US-CMYK Druckt CMYK-Muster mit Hilfe der US-CMYK- Farbumwandlungstabellen. Euro-CMYK Druckt CMYK-Muster mit Hilfe der Euro-CMYK- Farbumwandlungstabellen. Leuchtend CMYK Druckt CMYK-Muster mit Hilfe der Leuchtend CMYK- Farbumwandlungstabellen. Ohne CMYK Es wird keine Farbumwandiung ausgeführt. Anleitung zur Einstellung der

Menüoption Manuelle Farbe Zweck Môglichkeit zur Anpassung von RGB- bzw. CMYK- Farbumwandlungen, die auf die Objekte auf der Druckseite angewendet werden. Farbumwandlungen der mit Hilfe der RGB-Kombinationen angegebenen Daten kônnen über die Bedienerkonsole des Druckers je nach Objekttyp (Text, Grafik oder Bild) individuell angepasst werden. Werte RGB-Bild Farbqualität Seite 4 von 9 SRGB Bildschirm*: Wendet eine Farbumwandlungstabelle an, die ein Ergebnis ähnlich den Farben eines Computerbildschirms erzeugt. SRGB Leuchtend': Erhôühit die Farbsättigung für die SRGB Bildschirm- Farbumwandlungstabelle. Für Geschäftsgrafiken und -texte bevorzugt. Bild. - Reines Schwarz: Wendet eine Farbumwandlungstabelle an, die ein Ergebnis ähnlich den Farben eines Computerbildschirms erzeugt, wobei für neutrale Grautône nur schwarzer Toner verwendet wird. Leuchtend: Wendet eine Farbumwandlungstabelle an, die schärfere, gesättigtere Farben erzeugt. Aus: Es wird keine Umwandlung ausgeführt. RGB-Text RGB-Grafiken SRGB Bildschirm SRGB Leuchtend* Bild. - Reines Schwarz Leuchtend Aus CMYK:-Bild CMYK-Text CMYK-Grafiken US-CMYK* (länder-/ regionenspezifische Werkseinstellungen): Wendeteine Farbumwandlungstabelle an, die ein Ergebnis ähnlich der SWOP- Farbausgabe erzeugt. Euro-CMYK* (länder-/ regionenspezifische Werkseinstellungen): Wendeteine Farbumwandlungstabelle an, die ein Ergebnis ähnlich der EuroScale-Farbausgabe erzeugt. Leuchtend CMYK: Erhôht die Farbsättigung für die US CMYK- Farbumwandlungstabelle. Aus: Es wird keine Farbumwandlung ausgeführt. Farbanpassung Die automatische Farbanpassung wird regelmäBig beim Druckvorgang durchgeführt. Die Farbanpassung kann manuell durch diesen Vorgang gestartet werden. Für diesen Vorgang sind keine Auswahlmôglichkeiten vorhanden. Drücken Sie auf (7), um diesen Vorgang zu starten. Anleitung zur Einstellung der

Anleitung zur Einstellung der Farbqualität Seite 5 von 9 Menüoption Zweck Werte Feine Linien Mit dieser Option wird ein Ein Aktivieren Sie das verb. Druckmodus aktiviert, der Kontrollkästchen im Treiber. besonders für bestimmte Dateien mit feinen Linien (z. B. Bauzeichnungen, Landkarten, Schaltpläne und Ablaufdiagramme) geeignet ist. "Feine Linien verb." ist keine Menüoption. Diese Einstellung ist nur im PCL-Emulationstreiber, PostScript-Treiber oder über den Embedded Web Server des Druckers verfügbar. Aus* Deaktivieren Sie das Kontrollkästchen im Treiber. Lôsen von Problemen mit der Farbqualität In diesem Abschnitt sollen Fragen zu grundlegenden Farbaspekten beantwortet werden. Darüber hinaus wird die Verwendung der Funktionen aus dem "Menü Qualität" zur Lôsung typischer Farbprobleme beschrieben. Hinweis: Lesen Sie zusätzlich die Kurzanleitung "Anleitung zur Druckqualität und zur Problemlôsung", in der Lôsungen zu allgemeinen Druckqualitätsproblemen vorgestellt werden. Einige dieser Probleme beeinflussen u. U. die Farbqualität der gedruckten Ausgabe. Häufig gestellte Fragen (FAQ) zum Farbdruck Was ist RGB-Farbe? Rotes, grünes und blaues Licht kônnen mit unterschiedlichen Intensitäten überlagert werden, um einen breiten Bereich von Farben zu erzeugen, wie sie in der Natur vorkommen. Rotes und grünes Licht kann z. B. kombiniert werden, um gelbes Licht zu kreieren. Farbfernseher und Computermonitore arbeiten nach diesem Prinzip. Die RGB-Farbdarstellung ist eine Methode, bei der Farben über die Intensitäten von rotem, grünen und blauem Licht angegeben werden, um eine bestimmte Farbe zu reproduzieren. Was ist CMYK-Farbe? Tinten oder Toner in Cyan, Magenta, Gelb und Schwarz kônnen in unterschiedlichen Mengen gedruckt werden, um einen breiten Bereich an Farben darzustellen, wie sie in der Natur vorkommen. Cyan und Gelb kônnen z. B. zum Erzeugen von Grün kombiniert werden. Druckmaschinen, Tintenstrahldrucker sowie Farb-Laserdrucker erzeugen auf diese Weise Farben. Die CMYK-Farbdarstellung ist eine Methode zur Farbenbeschreibung, bei der der Anteil von Cyan, Magenta, Gelb und Schwarz zur Wiedergabe einer bestimmten Farbe angegeben wird. Wie werden die Farben in einem zu druckenden Dokument angegeben? Softwareanwendungen geben generell die Dokumentfarbe mit Hilfe von RGB- bzw. CMYK-Farbkombinationen an. Die Farben der einzelnen Objekte eines Dokuments kônnen darüber hinaus vom Benutzer geändert werden. Informationen zum Ândern von Farben finden Sie in der Hilfe der entsprechenden Softwareanwendung.

Anleitung zur Einstellung der Farbqualität Seite 6 von 9 Woher weiB der Drucker, welche Farbe er drucken soll? Wenn der Benutzer ein Dokument druckt, werden die Informationen zum Typ und zur Farbe der einzelnen Objekte im Dokument an den Drucker gesendet. Die Farbinformationen werden durch die Farbumwandlungstabellen geleitet, mit denen die Farbe in die entsprechende Menge von Cyan-, Magenta-, Gelb- bzw. Schwarz-Toner umgesetzt wird, die zur Erzeugung der gewünschten Farbe notwendig ist. Mit den Informationen zum Objekttyp kônnen verschiedene Farbumwandlungstabellen für unterschiedliche Objekttypen verwendet werden. So kann beispielsweise eine bestimmte Farbumwandlungstabelle auf Texte angewendet werden, während eine andere Farbumwandlungstabelle auf Fotos angewendet wird. Muss ich für die beste Farbqualität den PostScript- oder den PCL-Emulationstreiber verwenden? Welche Treibereinstellungen sind für die beste Farbqualität erforderlich? Der PostScript-Treiber wird für die beste Farbqualität empfohlen. Mit den Standardeinstellungen des PostScript- Treibers erhalten Sie für den Grofteil der Drucke die bevorzugte Farbqualität. Warum stimmt die gedruckte Farbe nicht mit der Farbe auf meinem Computerbildschirm überein? Mit den bei der automatischen Farbanpassung Verwendeten Farbumwandlungstabellen wird im Allgemeinen ein Ergebnis ähnlich den Farben eines standardmäfiigen Computermonitors erzeugt. Da jedoch zwischen Druckern und Monitoren technische Unterschiede bestehen, kônnen viele Farben, die auf dem Computermonitor erzeugt werden, nicht physisch auf einem Farb-Laserdrucker wiedergegeben werden. Die Farbqualität kann darüber hinaus durch Monitorschwankungen und Lichtbedingungen beeinträchtigt werden. Weitere Empfehlungen, inwiefern Farbmusterseiten beim Lôsen von bestimmten Farbqualitätsproblemen nützlich sein kônnen, finden Sie in der Antwort zur Frage "Wie kann ich eine bestimmte Farbe erzielen (z. B. eine Farbe in einem Unternehmens- Logo)?" auf Seite 7. Die gedruckte Seite scheint verfärbt zu sein. Kann ich die Farbe geringfügig ändern? Es kann vorkommen, dass ein Benutzer die gedruckten Seiten für verfärbt hält (der Druck scheint z. B. zu rot zu sein). Dies kann durch Umgebungs- oder Lichtfaktoren, Papiertyp oder Benutzereinstellungen verursacht werden. In diesen Fällen kann mit der Option Farbausgleich u. U. eine bevorzugte Farbdarstellung erreicht werden. Mit der Option "Farbausgleich" kann der Benutzer Feinanpassungen bei der in den Farbebenen verwendeten Tonermenge vornehmen. Wenn Sie im Menü für den Farbausgleich positive (oder negative) Werte für Cyan, Magenta, Gelb und Schwarz auswählen, wird die für die ausgewählte Farbe verwendete Tonermenge geringfügig erhôht (bzw. verringert). Wenn ein Benutzer beispielsweise die gedruckte Seite als allgemein zu rot empfindet und aus diesem Grund die Werte für Magenta und Gelb verringert, kann dieses Verfahren zu einer Verbesserung der gewünschten Farbdarstellung führen. Kann in der Druckausgabe ein hôherer Glanz erreicht werden? Sie kônnen einen hôheren Glanz erzielen, indem Sie mit einer Auflôsung von 1200 dpi drucken. Meine Farbfolien wirken bei der Projektion dunkel. Was kann ich zur Verbesserung der Farbqualität unternehmen? Dieses Problem entsteht bei der Projektion von Folien mit einem reflektierenden Tageslichtprojektor. Für die hôchste Farbqualität bei Projektionen sind transmissive Tageslichtprojektoren empfehlenswert. Wenn Sie jedoch einen reflektierenden Projektor verwenden müssen, stellen Sie die Einstellung für Tonerauftrag auf 1, 2 oder

3. Dadurch wird die Transparenz aufgehellt. Drucken Sie nur auf den empfohlenen Farbfolien. Weitere

Informationen finden Sie im Abschnitt "Erläuterungen zu den Richtlinien für Papier und Spezialdruckmedien" im Benutzerhandbuch auf der CD Software und Dokumentation. Der Farbsparmodus muss zum Einstellen des Werts für Tonerauftrag deaktiviert sein.

Anleitung zur Einstellung der Farbqualität Seite 7 von 9 Was versteht man unter der manuellen Farbanpassung? Mit Hilfe der Farbumwandlungstabellen, die bei der standardmäfig aktivierten automatischen Farbanpassung auf Objekte der Druckseite angewendet werden, wird bei den meisten Dokumenten die bevorzugte Farbe erzeugt. Der Benutzer kann jedoch auch nach Wunsch eine andere Farbtabellenzuweisung anwenden. Die individuelle Gestaltung kann unter Verwendung des Menüs "Manuelle Farbe" und der Einstellung "Manuel" für die "Farbanpassung" durchgeführt werden. Mit der Einstellung "Manuell" unter "Farbanpassung" werden die Zuweisungen der RGB- bzw. CMYK- Farbumwandlungstabellen entsprechend der Definition im Menü "Manuelle Farbe" angewendet. Benutzer kônnen eine beliebige der fünf verschiedenen Farbumwandlungstabellen für RGB-Objekte ("sRGB Bildschirm", "Bild. - Reines Schwarz", "SRGB Leuchtend", "Aus" und "Leuchtend") sowie eine beliebige der vier verschiedenen Farbumwandiungstabellen für CMYK-Objekte ("US-CMYK", "Euro-CMYK", "Leuchtend CMYK" und "Aus") auswählen. Hinweis: Die Einstellung zur manuellen Farbanpassung ist nicht empfehlenswert, wenn in der Softwareanwendung Farben nicht mit RGB- bzw. CMYK-Kombinationen angegeben werden oder wenn die in der Softwareanwendung festgelegten Farben durch die Farbverwaltung der Softwareanwendung bzw. des Betriebssystems angepasst werden. Wie kann ich eine bestimmte Farbe erzielen (z. B. eine Farbe in einem Unternehmens-Logo)? Es kann vorkommen, dass Benutzer bei einem bestimmten Auftrag die zu druckende Farbe an eine vorgegebene Farbe anpassen müssen. So z. B., wenn ein Benutzer die Farbe eines Unternehmens-Logos nachgestaltet. Die Benutzer sollten in den meisten Fällen die entsprechenden Farbübereinstimmungen identifizieren kônnen; in einigen Ausnahmefällen kann es allerdings vorkommen, dass der Drucker u. U. nicht genau die gewünschte Farbe reproduziert. Die Menüoption Farbmuster bietet nützliche Informationen zur Lôsung von Farbübereinstimmungsproblemen. Die neun Farbmusterwerte entsprechen den Farbumwandlungstabellen im Drucker. Wenn Sie einen der Werte für "Farbmuster" auswählen, wird ein mehrseitiger Druck erzeugt, der aus Hunderten von Farbfeldern besteht. Je nach ausgewählter Tabelle wird eine CMYK- bzw. RGB-Kombination auf den einzelnen Feldern angegeben. Die Farbe der einzelnen Felder wird durch das Durchleiten der auf dem Feld angegebenen CMYK- bzw. RGB- Kombination durch die ausgewählte Farbumwandlungstabelle erzeugt. Der Benutzer kann auf der Farbmusterseite das Feld identifizieren, dessen Farbe der gewünschten Farbe am ehesten entspricht. Wenn der Benutzer ein Feld findet, dessen Farbe ungefähr der gewünschten Farbe entspricht, und sich die Farben in diesem Bereich genauer ansehen môchte, kann er über die Embedded Web Server-Schnittstelle, die nur bei Netzwerkmodellen verfügbar ist, auf die detaillierten Farbmuster zugreifen. Die auf dem Feld angegebene Farbkombination kann dann zum Ândern der Objektfarbe in einer Softwareanwendung verwendet werden. In der Hilfe der Softwareanwendung sind Anweisungen zum Ândern der Objektfarbe enthalten. Manuelle Farbanpassung ist u. U. zur Verwendung der ausgewählten Farbumwandlungstabelle für bestimmte Objekte erforderlich.

Anleitung zur Einstellung der Farbqualität Seite 8 von 9 Welche Farbmusterseiten für ein bestimmtes Farbübereinstimmungsproblem zu verwenden sind, hängt von der verwendeten Einstellung für die Farbanpassung (Auto, Aus oder Manuell), dem zu druckenden Objekttyp (Text, Grafiken oder Bilder) und der Farbspezifikation des Objekts in der Softwareanwendung (RGB- oder CMYK- Kombinationen) ab. Wenn die Druckereinstellung Farbanpassung auf Aus eingestellt ist, basiert die Farbe auf den Druckauftragsinformationen, und es wird keine Farbumwandlung durchgeführt. Die folgende Tabelle zeigt, welche Farbmusterseiten zu verwenden sind. Farbspezifikation | Klassifizierung | Einstellung für die Zu druckende und für die des zu des zu Farbanpassungan | Farbanpassung zu verwendende druckenden druckenden den Drucker Farbmusterseiten Objekts Objekts RGB Text Auto SRGB Leuchtend Manuell Manuelle Farbeinstellung "RGB-Text" Grafik Auto SRGB Leuchtend Manuell Manuelle Farbeinstellung "RGB-Grafiken" Bild Auto SRGB Bildschirm Manuell Manuelle Farbeinstellung "RGB-Bild" CMYK Text Auto US-CMYK oder EURO-CMYK Manuell Manuelle Farbeinstellung "CMYK-Text" Grafik Auto US-CMYK Manuell Manuelle Farbeinstellung "CMYK-Grafiken" Bild Auto US-CMYK Manuell Manuelle Farbeinstellung "CMYK:Bild" Hinweis: Die Farbmusterseiten sind nur dann nützlich, wenn die Softwareanwendung Farben mit RGB- bzw. CMYK-Kombinationen angibt. Darüber hinaus kann es bei Softwareanwendungen oder Betriebssystemen vorkommen, dass die in der Anwendung angegebenen RGB- bzw. CMYK- Kombinationen durch deren Farbverwaltung angepasst werden. Die gedruckte Farbe entspricht unter Umständen nicht exakt der Farbe auf den Farbmusterseiten. Was sind detaillierte Farbmuster, und wie kann ich darauf zugreifen? Diese Informationen gelten nur für Netzwerkmodelle. Detaillierte Farbmuster sind Seiten ähnlich den Standardseiten mit Farbmustern, die über das "Menü Qualität" an der Bedienerkonsole des Druckers oder das Menü zur erweiterten Konfiguration im Embedded Web Server des Druckers aufgerufen werden. Die Standard-Farbmuster, die auf diese Weise aufgerufen werden, haben einen Inkrementwert von 10 % für die Werte Rot (R), Grün (G) und Blau (B). Zusammen werden diese Werte als RGB-Farbe bezeichnet. Wenn der Benutzer auf den Seiten einen Wert findet, der dem gewünschten nahe kommt, und sich die Farben in diesem Bereich genauer ansehen môchte, kann er detaillierte Farbmuster verwenden, um den gewünschten Farbwert und einen genaueren oder niedrigeren Inkrementwert einzugeben. So kann der Benutzer mehrere Seiten mit farbigen Feldern rund um die gewünschte Farbe drucken. Zum Ôffnen der Seiten mit detaillierten Farbmustern verwenden Sie die Embedded Web Server-Schnittstelle. Wählen Sie im Menü zur erweiterten Konfiguration die Option "Farbmuster". Auf dem Bildschirm mit Optionen werden neun Farbumwandlungstabellen und die drei Schaltflächen "Drucken", "Detailliert" und "Zurücksetzen" angezeigt.

Anleitung zur Einstellung der Farbqualität Seite 9 von 9 Wenn der Benutzer eine Farbumwandiungstabelle auswählt und auf die Schaltfläche Drucken klickt, werden die Standard-Farbmusterseiten gedruckt. Wenn der Benutzer eine Farbumwandiungstabelle auswähit und auf die Schaltfläche Detailliert klickt, wird eine neue Schnittstelle angezeigt. Hier kann der Benutzer die einzelnen R-, G- und B-Werte der gewünschten Farbe eingeben. Der Benutzer kann auch einen Inkrementwert eingeben, der angibt, inwiefern sich die RGB-Werte jedes Felds voneinander unterscheiden. Wenn der Benutzer Drucken wählt, wird ein Ausdruck erstellt, der die benutzerdefinierte Farbe und die Farben, die um den angegebenen Inkrementwert von dieser Farbe abweichen, enthält. Dieser Prozess kann auch für die Farbumwandlungstabellen für Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K) wiederholt werden. Zusammen werden diese Werte als CMYK-Farbe bezeichnet. Der Standard- Inkrementwert ist 10 % für Schwarz und 20 % für Cyan, Magenta und Gelb. Der benutzerdefinierte Inkrementwert für detaillierte Farbmuster gilt für Cyan, Magenta, Gelb und Schwarz.

Informationsanleitung Es steht Ihnen eine Reihe von Verôffentlichungen zum Drucker und dessen Funktionen zur Verfügung. Seiten des Hilfemenüs Im Drucker sind Seiten des Hilfemenüs gespeichert. Diese kônnen vom Hilfemenü aus gedruckt werden. Sie kônnen die Seiten einzeln drucken oder die Option Alle drucken Wählen, um alle Seiten zu drucken. Ausgewählte Menüoption im Hilfemenü: Gedruckte Anleitungen: Alle drucken Alle Anleitungen Anl. Farbqual. Anleitung zur Einstellung der Farbqualität zum Andern und individuellen Anpassen der Farbausgabe Anl. Druckqual. Anleitung zur Druckqualität und zur Problemlôüsung zum Beheben von Problemen Druckanleitung Druckanleitung zum Einlegen von Druckmedien Anl. Verbr.mat. Anleitung zum Ersetzen des Verbrauchsmaterials zum Bestellen von Verbrauchsmaterial Druckmedienan- Druckmedienanleitung für leitung unterstützte GrôBen der verschiedenen Zuführungen Druckdefekte Anleitung für Druckdefekte zum Bestimmen der Ursache eines sich wiederholenden Fehlers Menüzuordnung Menüzuordnung zur Auflistung der verfügbaren Menüs und Menüoptionen Informationsan- Diese Seite zum Auffinden leitung zusätzlicher Informationen (diese Seite) Verbindungsan- Anleitung zum AnschlieBen leitung des Druckers für Informationen zum AnschlieBen des Druckers als lokaler Drucker oder Netzwerkdrucker Umsetzungsan- Umsetzen des Druckers für leitung Anweisungen zum sicheren Umsetzen des Druckers Informationsanleitung Seite 1 von 1 Installations-Kurzanleitung Die im Lieferumfang des Druckers enthaltene Installations-Kurzanleitung enthält Informationen zum Einrichten des Druckers und zu den verfügbaren Optionen. Dokumentations-CD Die CD Software und Dokumentation enthält ein Benutzerhandbuch und eine Anleitung zu Menüs und Meldungen sowie die notwendigen Druckertreiber, die Sie zum Konfigurieren und Verwenden lhres Druckers benôtigen. Darüber hinaus kann sie Druckerdienstprogramme, Bildschirmschriften sowie weiteres Dokumentationsmaterial enthalten. Das Benutzerhandbuch bietet Informationen zum Einlegen von Papier, zum Bestellen von Verbrauchsmaterial, zur Problemlôsung, zum Beseitigen von Papierstaus und zum Entfernen von Optionen. Es enthält auBerdem Informationen zur Administratorunterstützung. Die Anleitung zu Menüs und Meldungen bietet Informationen zum Ândern der Druckereinstellungen für jede verfügbare Menüoption. Sie beschreibt die verfügbaren Optionen und die môglichen Einstellwerte. Weitere Sprachen Das Benutzerhandbuch, die Installations- Kurzanleitung, die Anleitung zu Menüs und Meldungen und die Seiten des Hilfsmenüs stehen auf der CD Software und Dokumentation auch in weiteren Sprachen zur Verfügung.

Anleitung zum Umsetzen des Druckers Seite 1 von 1 Anleitung zum Umsetzen des Druckers Befolgen Sie diese Anweisungen, um den Drucker an einen anderen Standort umzusetzen. ACHTUNG: Der Drucker wiegt zwischen 48 und 82 kg. Es werden mindestens drei (3) Personen benôtigt, um ihn sicher anzuheben. Fassen Sie zum Anheben in die Griffmulden am Drucker. Heben Sie den Drucker nicht an der Vorderseite an und halten Sie den Drucker beim Absetzen so, dass sich Ihre Finger nicht unter dem Drucker befinden. ACHTUNG: Befolgen Sie diese Anweisungen, um Verletzungen vorzubeugen und Beschädigungen am Drucker zu vermeiden: + __Heben Sie den Drucker stets mindestens zu dritt an. + Schalten Sie den Drucker vor dem Umsetzen stets mit dem Netzschalter aus. + _Ziehen Sie vor dem Umsetzen des Druckers alle Kabel vom Drucker ab. + Entfernen Sie vor dem Umsetzen des Druckers alle Druckeroptionen. Verpacken Sie die Optionen in der Originalverpackung. Hinweis: Die Gewährleistung für den Drucker schlieBt Schäden aus, die durch unsachgemäfBes Umsetzen des Druckers verursacht werden. Umsetzen des Druckers und der Optionen an einen anderen Standort Befolgen Sie folgende Vorsichtsmafinahmen, um den Drucker und die Optionen sicher umzusetzen: + Achten Sie darauf, dass der Drucker in einer waagerechten Position bleibt. +__Wenn Sie zum Umsetzen des Druckers einen Transportwagen verwenden, muss dieser auf seiner Oberfläche die gesamte Standfläche des Druckers tragen kônnen und während des Transports stabil bleiben. Wenn Sie zum Umsetzen des Zubehôrs einen Transportwagen verwenden, muss dieser auf seiner Oberfläche die gesamten Abmessungen des Zubehôrs tragen kônnen und während des Transports stabil bleiben. + Vermeiden Sie heftige Erschütterungen, da diese den Drucker und die Optionen beschädigen kônnen.

Menüzuordnung Es sind verschiedene Menüs verfügbar, mit denen die Druckereinstellungen auf einfache Weise geändert werden Menüzuordnung Seite 1 von 2 kônnen. In der folgenden Menüzuordnung werden die verfügbaren Menüs und Menüoptionen aufgeführt. Je nachdem, welches Druckermodell und welche Optionen installiert wurden, sind einige Menüoptionen unter Umständen nicht verfügbar. Weitere Informationen zu den Menüoptionen finden Sie in der Anleitung zu Menüs und Meldungen auf der CD Software und Dokumentation. Standard-Netzwerk/Netzwerk [x] Standard-USB/USB [x] Parallel [x] Druckmedienanleitung Seriell [x] Druckdefekte Netware Menüzuordnung AppleTalk Informationsanleitung LexLink Verbindungsanleitung USB Direct Umsetzungsanleitung Menü Verbrauchsmat. Menü Papier Berichte Einstellungen Cyan-Kassette Standardquelle Seite mit Menüeinstellungen Menü Konfiguration Magenta-Kassette Papierformat/Sorte Gerätestatistik Menü Papierausgabe Gelbe Kassette Univ.Zuf. konfigurieren Netzwerk-Konfig.seite Menü Qualität Schwarze Kassette Ersatzformat WLAN-Einr.seite Menü Dienstprog. Resttonerbehälter Papierstruktur Profilliste Menü PDF Fixierstation Papiergewicht NetWare-Konfig.seite Menü PostScript BÜE Papierauswahl Schriftarten drucken Menü PCL Emul Benutzersorten Verzeichnis drucken Menü PPDS Konfig. Universal Demo drucken Menü HTML Ablageneinrichtung Menü Bild Netzwerk/Anschlüsse Sicherheiït Hilfe TCP/IP Max. ungültige PINS Drucken IPv6 Auftragsverfall Anl. Farbqual. WLAN-Optionen Anl. Druckqual. Druckanleitung Anl. Verbr.mat.

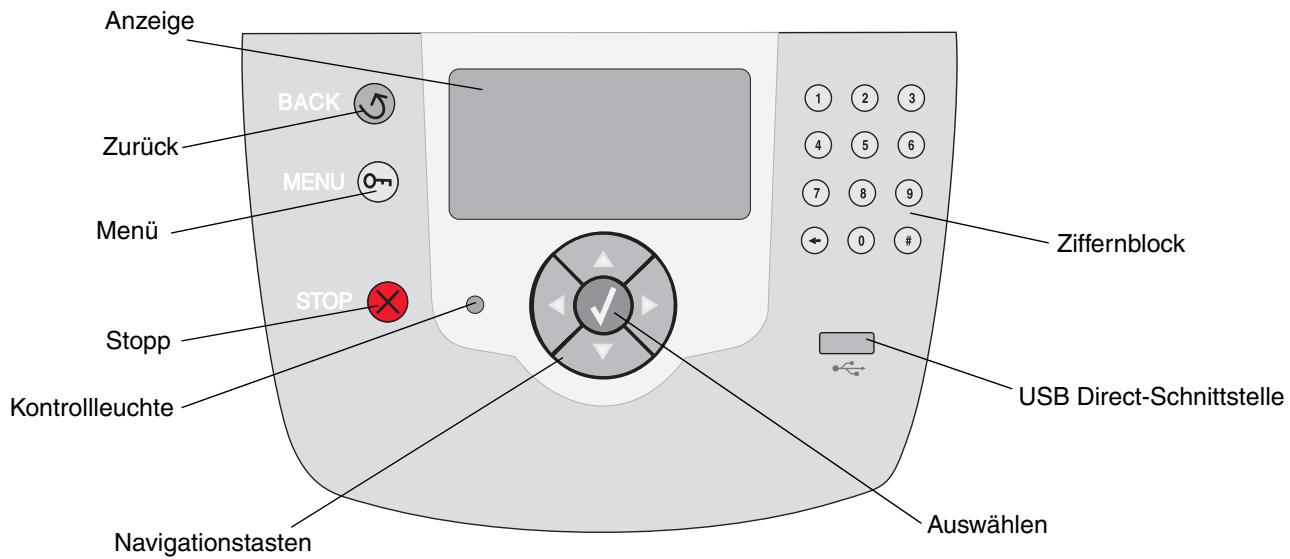

Menüzuordnung Seite 2 von 2 Druckerbedienerkonsole An der Bedienerkonsole kônnen Sie Druckereinstellungen ändern, Druckaufträge abbrechen, Berichte drucken und den Verbrauchsmaterialstatus überprüfen. An der Bedienerkonsole werden ggf. Informationen zur Fehlerbehebung angezeigt. Anzeige Zurück Menü Ziffernblock Stopp Kontrollleuchte USB Direct-Schnittstelle ne Auswählen Navigationstasten Weitere Informationen zur Bedienerkonsole finden Sie im Benutzerhandbuch auf der CD Software und Dokumentation.

Druckmedienanleitung Seite 1 von 2 Druckmedienanleitung Der Drucker unterstützt die folgenden Medienformate. Es kônnen individuelle Formate bis zu den für die Einstellung "Universal" definierten Maximalabmessungen ausgewählt werden. Legende Ÿ — Unterstützung mit +— Unterstützung ohne X - Nicht unterstützt Fomaterkennung Formaterkennung Medienformat | Abmessungen | 500- Universal- |Optionale |Optionale | Optionaler | Optiona- Abmessungen Blatt- zuführung |Zuführung | Duplex- Brief- les Ban- Fächer mit hoher |einheit umschlag- | ner-Fach Kapazität einzug A3 297 x 420 mm x x x x x x A4 210 x 297 mm Ÿ t Ÿ Ÿ x x A5 148 x 210 mm Ÿ t Ÿ Ÿ x x JIS B4 257 x 364 mm x x x x x x JIS B5 182 x 257 mm Ÿ t Ÿ Ÿ x x Letter 215,9 x 279,4 mm 4 4 4 Ls Ls Legal 215,9 x 355,6 mm 4 4 4 Ls Ls Executive 184,2 x 266,7 mm 4 4 4 Ls Ls Folio 216 x 330 mm : Ls 4 Ls Ls Statement 139,7 x 215,9 mm : Ls 4 Ls Ls Tabloid 279 x 432 mm x x x x x x Universal” 69,85 x 127 mmbis Ÿ + x + x x 297 x 1219,2 mm Banner 210 bis 215,9 mm Ls t x x x 4 breit mal bis zu 1219,2 mm lang 7 3/4 Briefum- 98,4 x 190,5 mm x t x x : Ls schlag (Monarch) 9 Briefumschlag | 98,4 x 225,4 mm x t x x : Ls 10 104,8 x 241,3 mm x f x x + x Briefumschlag DL Briefumschlag | 110 x 220 mm x t x x : Ls C5 Briefumschlag | 162 x 229 mm x t x x : Ls B5 Briefumschlag | 176 x 250 mm x t x x : Ls And. 104,8 mm x 210 mm Ls t x x : Ls Briefumschlag"” | bis 215,9 mm x 355,6 mm ” Unterstützt als ausgewähites Papier, wenn die automatische Formaterkennung für die entsprechenden Fächer deaktiviert ist. ” Bei Auswahl dieses Formats wird die Seite auf 215,9 x 355,6 mm formatiert (soweit nicht anders angegeben).

Druckmedienanleitung Seite 2 von 2 Aufbewahren von Medien Beachten Sie zur richtigen Aufbewahrung von Medien die folgenden Richtlinien. Auf diese Weise kônnen Probleme bei der Papierzuführung und unregelmäBige Druckqualität vermieden werden: + _ Die besten Ergebnisse erzielen Sie, wenn Sie Druckmedien bei einer Temperatur von ca. 21 °C und einer relativen Luftfeuchtigkeit von 40 % aufbewahren. + Lagern Sie Kartons mit Druckmedien nicht direkt auf dem Boden, sondern auf einer Palette oder in einem Regal. +__Wenn Sie einzelne Druckmedienpakete auBerhalb des Kartons aufbewahren, müssen diese auf einer ebenen Fläche liegen, damit sich die Kanten nicht aufbiegen oder aufrollen. + Legen Sie keine Gegenstände auf den Druckmedienpaketen ab. Tipps zur Vermeidung von Papierstaus Die folgenden Tipps kônnen zur Vermeidung von Papierstaus hilfreich sein: +__ Verwenden Sie nur empfohlenes Papier oder Spezialdruckmedien (auch als Druckmedien bezeichnet). + Überladen Sie die Druckmedienfächer nicht. Stellen Sie sicher, dass die Füllhôhe nicht die in den Fächern angegebene Markierung für die maximale Hôhe übersteigt. +__ Legen Sie kein Papier ein, das Knitterspuren oder Falten aufweist beziehungsweise feucht oder gewellt ist. + Biegen Sie den Druckmedienstapel vor dem Einlegen in beide Richtungen, fâächern Sie ihn auf, und gleichen Sie die Kanten an. + Verwenden Sie keine Medien, die manuell zugeschnitten wurden. + Legen Sie keine unterschiedlichen Druckmediensorten, -formate und -gewichte in ein Fach ein. + Vergewissern Sie sich, dass beim Einlegen der Druckmedien für den einseitigen Druck (Simplexdruck) die empfohlene Druckseite nach unten zeigt, wenn Sie Druckmedien in die 500-Blatt-Fächer einlegen, und nach oben, wenn Sie Papier in die Universalzuführung oder die Zuführung mit hoher Kapazität einlegen. + Bewahren Sie Druckmedien in einer geeigneten Umgebung auf. Weitere Informationen finden Sie im Abschnitt "Aufbewahren von Druckmedien". + Entfernen Sie keine Papierfächer, während ein Druckauftrag ausgeführt wird. + Schieben Sie die Fächer nach dem Laden der Druckmedien fest in den Drucker ein. + Stellen Sie sicher, dass sich die Papierführungen der Fächer in der entsprechenden Position für das eingelegte Medienformat befinden. Vergewissern Sie sich, dass die Papierführungen nicht zu eng am Druckmedienstapel anliegen. + _ Stellen Sie sicher, dass alle Kabel, mit denen der Drucker verbunden ist, korrekt angeschlossen sind. Weitere Informationen finden Sie in der /nstallations-Kurzanleitung. +__Entfernen Sie bei einem Papierstau das Papier aus dem gesamten Papierweg. Informationen zum Papierweg finden Sie im Benutzerhandbuch.

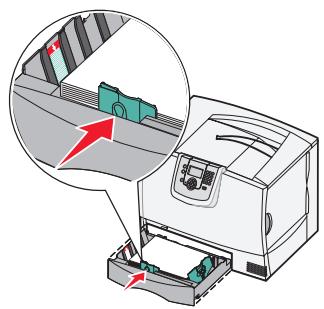

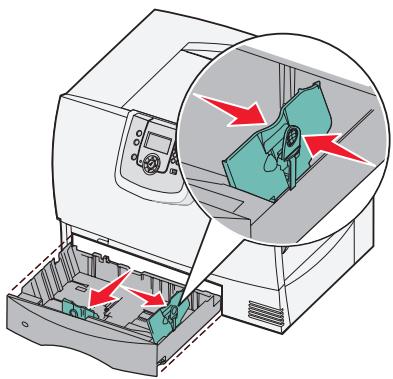

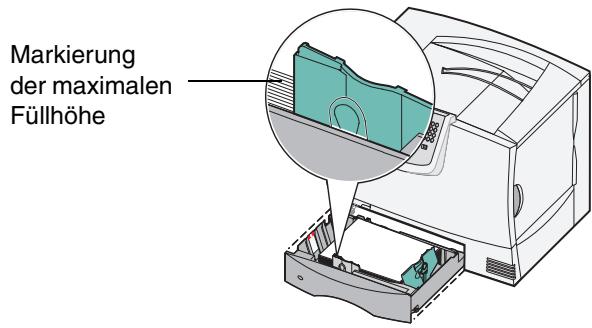

Druckanleitung Nutzen Sie Ihren Drucker bestmôglich, indem Sie das Papier richtig einlegen und Papierart sowie -format korrekt einstellen. Legen Sie stets Papier derselben Sorte in ein Fach ein. Hinweis: Das Papierformat muss nicht angepasst werden, wenn die automatische Formaterkennung aktiviert ist. Die automatische Formaterkennung ist standardmäBig für Druckerfächer aktiviert, ist jedoch für die Universalzuführung nicht verfügbar. Einlegen von Papier Ihr Drucker unterstützt eine Vielzahl von Papiertypen, -grôBen und -gewichten. Sowohl an den Standard- als auch an den Zusatzfächern ist die maximale Füllhôhe angegeben. So vermeiden Sie Papierstaus: + _ Biegen Sie den Stapel 57 | Sn LÉ Druckmedien in LT KG) Î beide Richtungen, um die Blätter voneinander zu lôsen, und fächern Sie sie auf. Die Druckmedien dürfen nicht gebogen oder geknickt werden. Richten Sie die Kanten des Stapels auf einer ebenen Fläche aus. + Überschreiten Sie nicht die maximale Füllhôhe. Durch Überladen der Zuführung kônnen Papierstaus entstehen. Druckanleitung Seite 1 von 4 Einlegen von Papier in ein 500-Blatt-Fach 1 Ziehen Sie das Fach aus dem Drucker, und legen Sie es auf eine ebene Fläche. 2 Drücken Sie auf den Hebel der vorderen Führung, und schieben Sie die Führungim Fach nach vorne. 3 Drücken Sie auf den Hebel der Seitenführung, und schieben Sie die Führung in die richtige Position für das eingelegte Papierformat. 4 Biegen Sie den Papierstapel in beide Richtungen, um die Blätter voneinander zu lôsen, und fächern Sie den Stapel auf. Das Papier darf nicht geknickt oder geknittert werden. Richten Sie die Kanten des Stapels auf einer ebenen Fläche aus. 5 Legen Sie das Papier wie abgebildet mit der zu bedruckenden Seite nach unten in das Fach ein. Legen Sie kein geknicktes oder zerknittertes Papier ein. Markierung der maximalen Füllhôhe Hinweis: Überschreiten Sie nicht die maximale Füllhôhe. Durch Überladen des Fachs kônnen Papierstaus entstehen. 6 Drücken Sie auf den 1 Hebel der vorderen @ 7 Führung, und {£ verschieben Sie die \ 7 Führung, bis sie den NS Papierstapel berührt. 7 Schieben Sie das Fach wieder in den Drucker. Stellen Sie sicher, dass das Fach vollständig eingeschoben ist.

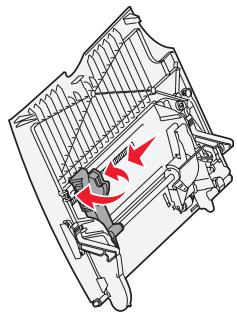

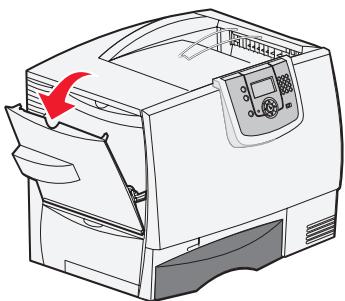

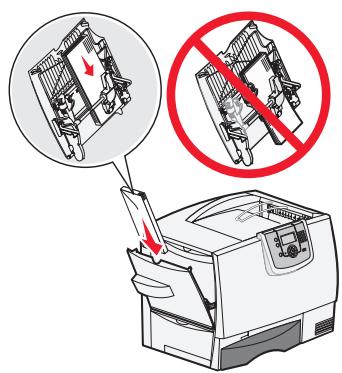

Einlegen von Papier in die Universalzuführung Sie kônnen die Universalzuführung auf zwei verschiedene Weisen verwenden: +__ Papierfach: Bei der Verwendung als Papierfach legen Sie Papier oder Spezialdruckmedien in die Zuführung ein, die in der Zuführung verbleiben sollen. + _ Manuelle Papierzuführung: Bei Verwendung als manuelle Papierzuführung senden Sie einen Druckauftrag an die Zuführung und geben dabei am Computer das Papierformat und die Papiersorte an. Der Drucker fordert Sie dann auf, die entsprechenden Druckmedien einzulegen, bevor er mit dem Druck fortfährt. So legen Sie Material in die Universalzuführung ein: 1 Offnen Sie die Universalzuführung. 2 Drücken Sie auf den Hebel der Papierführung, und schieben Sie die Führung ganz nach vorne. 3 Biegen Sie den Papierstapel in beide Richtungen, um die Blätter voneinander zu lôsen, und fächern Sie den Stapel auf. Die Druckmedien dürfen nicht gebogen oder geknickt werden. Richten Sie die Kanten des Stapels auf einer ebenen Fläche aus. 4 Richten Sie das Papier bzw. die Spezialdruckmedien entsprechend dem Format, der Sorte und der Druckmethode aus. Druckanleitung Seite 2 von 4 5 Legen Sie das Papier bzw. die Spezialdruckmedien mit der zu bedruckenden Seite nach oben entlang der linken Seite in die Universalzuführung ein, und schieben Sie sie so weit wie môglich in die Zuführung hinein. Wenden Sie dabei keine Gewalt an. Hinweis: Überschreiten Sie nicht die maximale Füllhôhe. Durch Überladen der Zuführung kônnen Papierstaus entstehen. 6 Drücken Sie auf den Hebel der Papierführung, und verschieben Sie die Führung, bis sie die Seite des Stapels leicht berührt. 7 WennSie verschiedene Druckmedien nacheinander drucken, stellen Sie für das Fach an der Bedienerkonsole jeweils die entsprechende Einstellung für die Papiersorte ein. Laden weiterer Zuführungsoptionen Informationen zum Laden weiterer Zuführungsoptionen sind auf der CD Software und Dokumentation zu 1hrem Drucker enthalten. Einstellen von Papiersorte und Papierformat Wenn Sie die Papiersorte und das Papierformat auf die richtigen Werte eingestellt haben, werden die Fächer mit denselben Papiersorten und Papierformaten automatisch durch den Drucker verknüpft. Hinweis: Sie müssen beim aufeinander folgenden Einlegen derselben Mediensorten die Einstellung "Papiersorte" nicht neu einstellen.

Druckanleitung Seite 3 von 4 So ändern Sie die Einstellung für die Papiersorte bzw. das Papierformat:

Drücken Sie an der Bedienerkonsole auf ©. Drücken Sie auf Ÿ, bis VŸ Menü Papier angezeigt wird, und drücken Sie dann auf @. Drücken Sie auf Ÿ, bis VŸ Papierformat/Sorte angezeigt wird, und drücken Sie dann auf V. Drücken Sie auf Ÿ , bis neben dem zu verwendenden Fach das Symbol vŸ angezeigt wird, und drücken Sie dann auf Drücken Sie auf Y, bis neben dem eingelegten Medienformat das Symbol V angezeigt wird, und drücken Sie dann auf Ÿ. Drücken Sie auf », bis neben der eingelegten Mediensorte das Symbol V angezeigt wird, und drücken Sie dann auf W. Auf der Bedienerkonsole wird Auswahl senden angezeigt. Drücken Sie auf ©, bis der Drucker in den Status Bereit zurückkehrt.

Druckanleitung Seite 4 von 4 Drucken auf Spezialdruckmedien (Folien, Etiketten usw.) Befolgen Sie diese Anweisungen, wenn Sie auf Druckmedien wie z. B. Folien, Karten, Glanzpapier, Etiketten oder Umschlägen drucken môchten. 1 Legen Sie die Druckmedien entsprechend den für das verwendete Fach angegebenen Anweisungen ein. Weitere Informationen finden Sie unter "Einlegen von Papier" auf Seite 1. Stellen Sie von der Bedienerkonsole des Druckers aus Papiersorte und Papierformat entsprechend den eingelegten Druckmedien ein. Weitere Informationen finden Sie unter "Einstellen von Papiersorte und Papierformat". Stellen Sie von der Softwareanwendung des Computers aus Papiersorte, Papierformat und Papiereinzug entsprechend den geladenen Druckmedien ein. a Wählen Sie in Ihrem Textverarbeitungs- oder Tabellenkalkulationsprogramm, lhrem Browser oder in einer anderen Anwendung Datei >» Drucken. b Klicken Sie auf Eigenschaften (oder je nach Anwendung auf Optionen, Drucker bzw. Einrichten), um die Einstellungen des Druckertreibers anzuzeigen. c Klicken Sie auf die Registerkarte Papier, und wählen Sie im Listenfeld für das Papierfach das Fach mit den Spezialdruckmedien aus. d Wählen Sie im Listenfeld Papiersorte die verwendete Druckmediensorte (Folien, Briefumschläge usw.) aus. e Wählen Sie im Listenfeld Papierformat das Format der Spezialdruckmedien aus. f Klicken Sie auf OK, und senden Sie den Druckauftrag wie gewohnt. Weitere Informationen zu Papierformaten finden Sie in der Druckmedienanleitung.

Anleitung zum Ersetzen des Verbrauchsmaterials Seite 1 von 1 Anleitung zum Ersetzen des Verbrauchsmaterials Die folgenden Tabellen enthalten die Teilenummern zum Bestellen neuer Druckkassetten, Resttonerbehälter, Fixierstationen oder Bildübertragungseinheiten (BÜE). Druckkassetten Weitere Informationen zur Bestellung von Druckkassetten erhalten Sie auf der Lexmark Website unter www.lexmark.com. In der folgenden Liste sind alle Druckkassetten aufgeführt, die Sie bestellen kônnen: C770/C772 C772 + Schwarze Druckkassette + _ Cyan Druckkassette + _ Magenta Druckkassette + __Gelbe Druckkassette + Schwarze Druckkassette mit hoher Kapazität + _ Cyan Druckkassette mit hoher Kapazität + _ Magenta Druckkassette mit hoher Kapazität + __Gelbe Druckkassette mit hoher Kapazität + Schwarze Rückgabe-Druckkassette + _ Cyan Rückgabe-Druckkassette + _ Magenta Rückgabe-Druckkassette + __Gelbe Rückgabe-Druckkassette + Schwarze Rückgabe-Druckkassette mit hoher Kapazität + _ Cyan Rückgabe-Druckkassette mit hoher Kapazität + _ Magenta Rückgabe-Druckkassette mit hoher Kapazität + __Gelbe Rückgabe-Druckkassette mit hoher Kapazität Schwarze Druckkassette mit extrem hoher Kapazität Cyan Druckkassette mit extrem hoher Kapazität Magenta Druckkassette mit extrem hoher Kapazität Gelbe Druckkassette mit extrem hoher Kapazität Schwarze Rückgabe-Druckkassette mit extrem hoher Kapazität Cyan Rückgabe-Druckkassette mit extrem hoher Kapazität Magenta Rückgabe-Druckkassette mit extrem hoher Kapazität Gelbe Rückgabe-Druckkassette mit extrem hoher Kapazität Resttonerbehälter Um einen neuen Resttonerbehälter zu bestellen, geben Sie die Teilenummer 10B3100 an. Fixierstation oder BÜE Sie finden die entsprechenden Bestellnummern für die Fixierstation bzw. BÜE auf den jeweiligen Einheiten.

Anleitung zur Druckqualität und zur Problemlôsung Seite 1 von 4 Anleitung zur Druckqualität und zur Problemlôsung Eine Reihe von Problemen mit der Druckqualität kann behoben werden, indem Verbrauchsmaterialien oder Wartungsteile ausgetauscht werden, die aufgebraucht oder abgenutzt sind. Überprüfen Sie, ob an der Bedienerkonsole eine Meldung zu einem Verbrauchsmaterial des Druckers angezeigt wird. In der folgenden Tabelle finden Sie Lôsungsvorschläge zu anderen Problemen mit der Druckqualität. Symptom Wiederholungsfehler Ursache Es sind entweder die Druckkassetten, die Bildübertragungseinheit und die Ubertragungsrolle oder die Fixierstation beschädigt. Lôsung Markierungen treten wiederholt in einer Farbe auf einer Seite auf: Tauschen Sie die Kassette aus, wenn der Fehler in folgenden Abständen auftritt: — 48 mm — 97 mm Markierungen treten wiederholt in allen Farben auf der Seite auf: +_ Tauschen Sie die Übertragungsrolle aus, wenn der Fehler alle 60 mm auftritt. + _Tauschen Sie die Bildübertragungseinheit aus, wenn der Fehler alle 101 mm auftritt. + _Tauschen Sie die Fixierstation aus, wenn der Fehler alle 148 mm auftritt. Markierungen treten in allen Farben auf jeder dritten oder sechsten Seite auf: Tauschen Sie die Bildübertragungseinheit aus. Falsche Farbregistrierung

Die Farbebenen sind zueinander verschoben, d. h. farbige Bereiche treten über einen bestimmten Bereich hinaus oder dringen in andere Farbbereiche ein. Von oben nach unten bzw. von links nach rechts: 1 Positionieren Sie die Kassetten neu, indem Sie sie aus dem Drucker herausnehmen und anschlieBend wieder einsetzen. 2 Passen Sie die Farbausrichtung im "Menü "Dienstprog." an. WeiBe oder farbige Linien

m M Es sind entweder die Druckkassetten, die Bildübertragungseinheit und die Ubertragungsrolle oder die Fixierstation beschädigt. Tauschen Sie die Farbkassette aus, durch die der Strich verursacht wird. 2 Wenn das Problem weiterhin besteht, tauschen Sie die Bildübertragungseinheit und die Übertragungsrolle aus. 3 Wenn das Problem weiterhin besteht, tauschen Sie die Fixierstation aus.

zur Problemlôsung Seite 2 von 4 Symptom Ursache Lôsung Waagrechte Die Druckkassetten, die Tauschen Sie die Druckkassette, die Streifen Übertragungsrolle, die Übertragungsrolle, die ABC D = Bildübertragungseinheit oder die Bildübertragungseinheit oder die Fixierstation sind beschädigt, leer oder | Fixierstation aus. ABePE abgenutzt. Drucken Sie die Fehleranalyse bei sich wiederholenden Stôrungen aus, um zu ABC D E ermitteln, welche Komponenten ersetzt werden müssen. Senkrechte + _ Toner verschmiert, bevor er auf dem |+ Wenn das Papier steif ist, führen Sie Streifen Papier fixiert wird. es aus einem anderen Fach zu.

A cÿE + Die Druckkassette ist beschädigt. + _Tauschen Sie die Farbkassette aus, durch die die Streifen verursacht werden. UnregelmäBigkeite: n im Druck ARCDE ABCT = APSOLE

+ _ Das Papier ist aufgrund hoher Luftfeuchtigkeit feucht geworden. + Das verwendete Papier entspricht nicht den Druckerspezifikationen. + Die Bildübertragungseinheit und die Übertragungsrolle sind abgenutzt oder beschädigt. + Die Fixierstation ist abgenutzt oder beschädigt. + _Legen Sie Papier aus einem neuen Paket in das Papierfach ein. + _Legen Sie kein strukturiertes Papier mit rauer Obertläche ein. + Stellen Sie sicher, dass die Druckereinstellungen für Papiersorte, Papierstruktur und Papiergewicht der verwendeten Papiersorte entsprechen. + _Tauschen Sie die Bildübertragungseinheit und die Übertragungsrolle aus. + _Tauschen Sie die Fixierstation aus. Ausdruck zu hell + _Papiereinstellungen sind u. U. fehlerhaft. + Die Einstellung für den Tonerauftrag ist zu hell. + Das verwendete Papier entspricht nicht den Druckerspezifikationen. +_In den Druckkassetten ist nur noch wenig Toner enthalten. + Die Druckkassetten sind beschädigt oder wurden in mehrere Drucker eingesetzt. + Stellen Sie sicher, dass die Druckereinstellungen für Papiersorte, Papierstruktur und Papiergewicht der verwendeten Papiersorte entsprechen. + Wählen Sie im Druckertreiber eine andere Einstellung für den Tonerauftrag, bevor Sie den Druckauftrag erneut an den Drucker senden. + _Verwenden Sie die Option "Farbanpassung" im "Menü Dienstprog.". + _Legen Sie Papier aus einem neuen Paket ein. + _Legen Sie kein strukturiertes Papier mit rauer Obertläche ein. + Das in die Fächer eingelegte Papier muss ganz trocken sein. +_ Tauschen Sie die Druckkassetten aus. Anleitung zur Druckqualität und

Anleitung zur Druckqualität und zur Problemlôsung Seite 3 von 4 Symptom Ausdruck zu dunkel Ursache + Die Einstellung für den Tonerauftrag ist zu dunkel. + Die Druckkassetten sind beschädigt. Lôsung Wählen Sie im Druckertreiber eine andere Einstellung für den Tonerauftrag, bevor Sie den Druckauftrag erneut an den Drucker senden. Tauschen Sie die Druckkassetten aus. Schlechte Foliendruckqualität (Ausdruck weist ungewollte helle oder dunkle Flecken auf, Toner ist verschmiert, horizontale bzw. vertikale Streifen treten auf oder Farbe wird nicht projiziert.) + _ Die verwendeten Folien entsprechen nicht den Druckerspezifikationen. + Die Option "Papiersorte" ist für das verwendete Fach nicht auf "Folien" eingestellt. Verwenden Sie nur vom Druckerhersteller empfohlene Folien. Stellen Sie sicher, dass die Option "Papiersorte" auf "Folien" eingestellt ist. Tonerflecken + Die Druckkassetten sind beschädigt. + Die Übertragungsrolle ist abgenutzt oder beschädigt. + Die Bildübertragungseinheit ist abgenuizt oder beschädigt. + Die Fixierstation ist abgenutzt oder beschädigt. + _Es befindet sich Toner im Papierweg. Tauschen Sie die Druckkassetten aus. Tauschen Sie die Übertragungsrolle aus. Tauschen Sie die Bildübertragungseinheit aus. Tauschen Sie die Fixierstation aus. Wenden Sie sich an den Kundendienst. Beim Anfassen des Papiers kommit es schnell zu Tonerabrieb. + Die Sorteneinstellung ist für das verwendete Papier oder Spezialdruckmedium ungeeignet. + Die Struktureinstellung ist für das verwendete Papier oder Spezialdruckmedium ungeeignet. + Die Gewichteinstellung ist für das verwendete Papier oder Spezialdruckmedium ungeeignet. + Die Fixierstation ist abgenutzt oder beschädigt. Ândern Sie die Einstellung für "“Papiersorte", damit diese mit dem verwendeten Papier oder Spezialdruckmedium übereinstimmt. Wählen Sie für "Papierstruktur" statt "Normal" die Einstellung "Glatt" oder "Rau". Ândern Sie das Papiergewicht von "Normal" auf "Karteikarten" (bzw. ein anderes entsprechendes Gewicht). Tauschen Sie die Fixierstation aus. Grauer Hintergrund ABCDE ABCDE ABCDE + Die Einstellung für den Tonerauftrag ist zu dunkel. + Die Druckkassetten sind beschädigt. Wählen Sie im Druckertreiber eine andere Einstellung für den Tonerauftrag, bevor Sie den Druckauftrag erneut an den Drucker senden. Tauschen Sie die Druckkassetten aus. UnregelmäBiger Deckungsgrad ABCDE ABCDE ABCDE + Die Druckkassetten sind beschädigt. + Die Übertragungsrolle ist abgenutzt oder beschädigt. + Die Bildübertragungseinheit ist abgenuizt oder beschädigt. Tauschen Sie die Druckkassetten aus. Tauschen Sie die Übertragungsrolle aus. Tauschen Sie die Bildübertragungseinheit aus.

Anleitung zur Druckqualität und zur Problemlôsung Seite 4 von 4 Symptom Geisterbilder ABCDE ABCDE ABCDE Ursache In den Druckkassetten ist nur noch wenig Toner vorhanden. Lôsung + _Vergewissern Sie sich, dass unter "Papiersorte" die richtige Einstellung für das verwendete Papier oder Spezialdruckmedium ausgewählt ist. +_ Tauschen Sie die Druckkassetten aus. Abgeschnittene Bilder (Einige der Drucke sind an den Seiten, oben oder unten abgeschnitten.) Die Führungen im ausgewählten Papierfach sind auf ein anderes als das eingelegte Papierformat eingestellt. Bringen Sie die Führungen im Fach in die für das eingelegte Format entsprechende Position. Fehlerhafte Ränder + Die Führungen im ausgewählten Papierfach sind auf ein anderes als das eingelegte Papierformat eingestellt. + Die automatische Formaterkennung ist deaktiviert, Sie haben jedoch ein anderes Papierformat in ein Fach eingelegt. Sie haben beispielsweise Papier im Format A4 in das ausgewählte Fach eingelegt, für “Papierformat" aber nicht den Wert "A4" eingestellt. + _Bringen Sie die Führungen im Fach in die für das eingelegte Format entsprechende Position. + _Stellen Sie das Papierformat ein, so dass es mit dem Druckmedium im Fach übereinstimmt. Verzerrter Ausdruck (Druck ist schief.) + Die Führungen im ausgewählten Papierfach befinden sich nicht in der richtigen Position für das im Fach befindliche Papierformat. + Das verwendete Papier entspricht nicht den Druckerspezifikationen. Bringen Sie die Führungen im Fach in die für das eingelegte Format entsprechende Position. Lesen Sie den Abschnitt "Druckmedienspezifikationen" im Benutzerhandbuch auf der CD Software und Dokumentation. Leere Seiten Mindestens eine Druckkassette ist beschädigt oder leer. Tauschen Sie die beschädigten Druckkassetten aus. Vollflächige Farbseiten + Die Druckkassetten sind beschädigt. + _ Der Drucker muss gewartet werden. +_ Tauschen Sie die Druckkassetten aus. + Wenden Sie sich an den Kundendienst. Das Papier wellt sich stark, nachdem es bedruckt und in eine Papierablage ausgegeben wurde. + Die Einstellungen für Sorte, Struktur und Gewicht sind für das verwendete Papier oder Spezialdruckmedium ungeeignet. + _ Das Papier wurde bei hoher Luftfeuchtigkeit gelagert. + _Ândern Sie die Einstellungen "“Papiersorte", "Papierstruktur" und "Papiergewicht", so dass sie mit dem Papier bzw. den Spezialdruckmedien im Drucker übereinstimmen. + _Legen Sie Papier aus einem neuen Paket ein. + _Bewahren Sie Papier in der Originalverpackung auf, bis Sie es verwenden. + _Lesen Sie den Abschnitt “Aufbewahren von Papier" im Benutzerhandbuch auf der CD Software und Dokumentation.

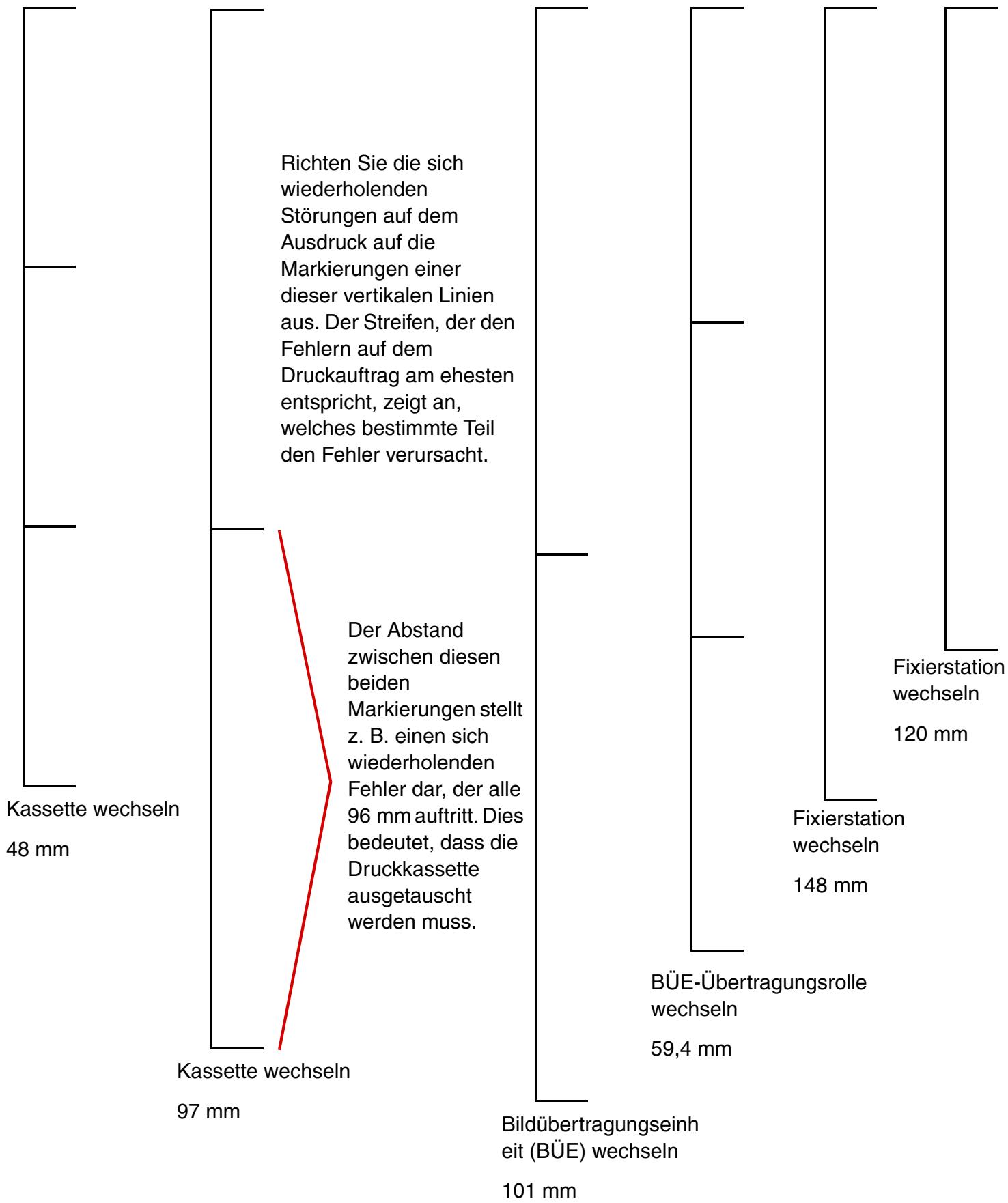

Fehleranalyse bei sich wiederholenden Stôrungen Seite 1 von 1 Fehleranalyse bei sich wiederholenden Stôrungen Kassette wechseln 48 mm Richten Sie die sich wiederholenden Stôrungen auf dem Ausdruck auf die Markierungen einer dieser vertikalen Linien aus. Der Streifen, der den Fehlern auf dem Druckauftrag am ehesten entspricht, zeigt an, welches bestimmte Teil den Fehler verursacht. Der Abstand zwischen diesen beiden Markierungen stellt z. B. einen sich wiederholenden Fehler dar, der alle 96 mmauftritt. Dies bedeutet, dass die Druckkassette ausgetauscht werden muss. Kassette wechseln 97 mm Fixierstation wechseln 120 mm Fixierstation wechseln 148 mm BÜE-Übertragungsrolle wechseln 59,4 mm Bildübertragungseinh eit (BÜE) wechseln 101 mm
