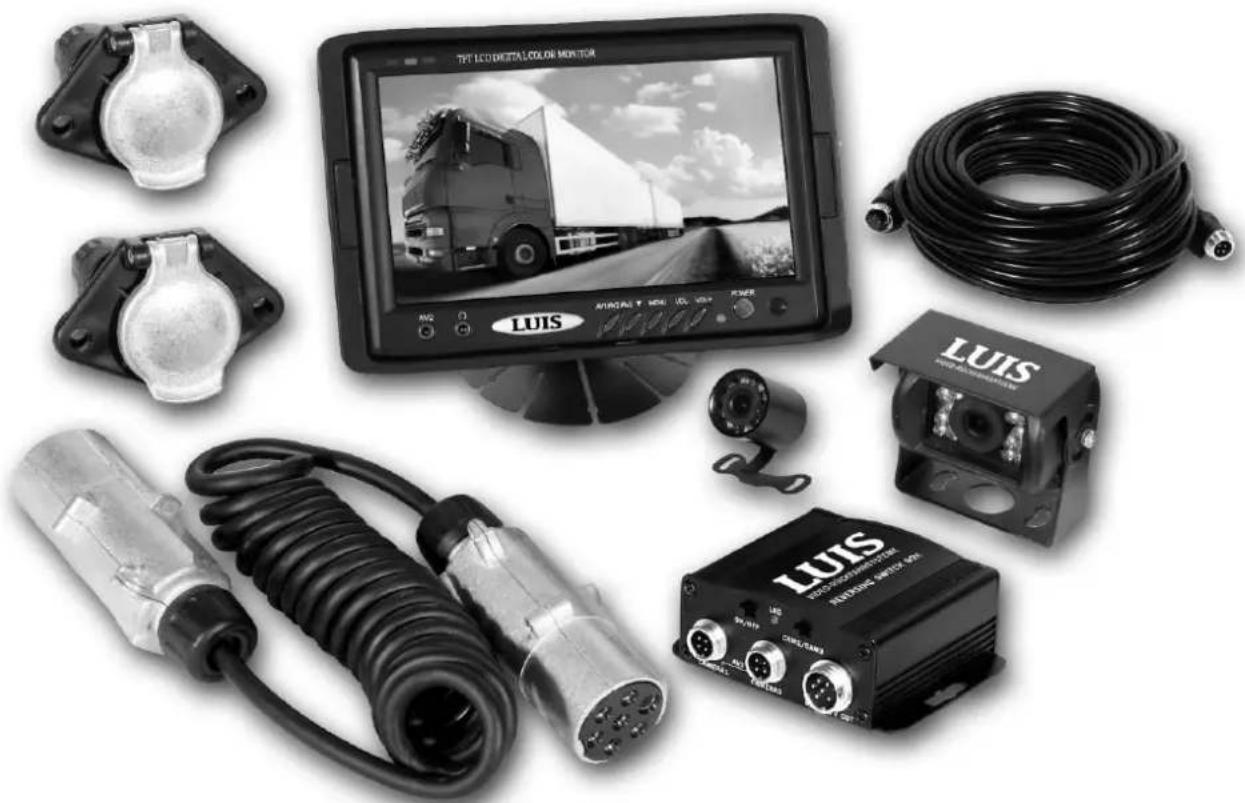

BEDIENUNGSANLEITUNG DF-6700 Luis

Video-Rückfahrsystem

LUIS DF-6700

mit 2 Kameras

Bedienungsanleitung

Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen. Heben Sie diese für den weiteren Gebrauch gut auf.

Der Einbau ist nur durch einen eingetragenen KFZ-Meisterbetrieb zulässig, da sonst keine Garantieansprüche geltend gemacht werden können!

INHALTSVERZEICHNIS

1. SICHERHEITSMAßNAHMEN 2

1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG 2
1.2. WICHTIGE SICHERHEITSHINWEISE 3

2. TFT LCD-BILDSCHIRM 4

2.1. DAS GERÄT....4
2.2. TECHNISCHE DATEN 4
2.3. DIE BEDIENUNG 5
2.4. DAS BILDSCHIRM-MENÜ 5
2.4.1. BILDEINSTELLUNGEN....5
2.4.2. SYSTEM....6
2.4.3. OPTION....7
2.4.4. UHR 8

3. DIE FERNBEDIENUNG 9

3.1. ANSICHT....9
3.2. BEDIENUNG....10

4. CCD FARBKAMERA....11

4.1. ANSICHT....11
4.2. TECHNISCHE DATEN 11

5. KONTROLL-BOX 12

5.1. ANSICHT....12
5.2. GRUNDLEGENDE BEDIENUNG 12
5.2.1. STROMANSCHLÜSSE 12

6. DEMONTAGE MONITOREINBAURAHMEN 13

7. DARSTELLUNG DER ANSCHLÜSSE....14

8. ANHANG 15

8.1. ZUBEHÖR....15
8.2. UMWELTINFORMATIONEN.... 15
8.2.1. ENTSORGUNG IHRES ALTGERÄTES.... 15

1. SICHERHEITSMAßNAHMEN

LESEN SIE DIE BEDIENUNGSANLEITUNG GUT DURCH!

Bei der Installation und Bedienung muss die Anleitung genauestens befolgt werden.

Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden.

1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG

ACHTUNG

Gefahr eines elektrischen Schlags

NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIEßen, ENTFERNEN SIE NIEMALS DAS GEHÄUSE. ES BEFINDEN SICH KEINE BEDIENELEMENTE IM INNEREN DES GERÄTES.

ÜBERLASSEN SIE WARTUNGS- UND REPARATURARBEITEN IMMER QUALIFIZIERTEM FACHPERSONAL.

Das Blitzsymbol im Dreieck soll den Benutzer vor nicht isolierter gefährlicher Spannung innerhalb des Gerätegehäuses warnen, die elektrische Schläge hervorrufen kann.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Bedien- und Wartungshinweise hin, welche in einer separat beiliegenden Druckbeilage zu finden sind.

WARNUNG

UM DIE GEFAHR EINES BRANDES ODER EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIEßen, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER SONSTIGER FEUCHTIGKEIT AUS.

PLATZIEREN SIE NIEMALS MIT FLÜSSIGKEITEN BEFÜLLTE GEGENSTÄNDE, AUF DEM GERÄT.

1.2. WICHTIGE SICHERHEITSHINWEISE

WARNUNG

DAS RÜCKFAHSYSTEM ENTBINDET DEN FAHRER NICHT VON SEINER SORGFALTSPFLICHT IM STRAßENVERKEHR GEM. DER STVO. ES IST LEDIGLICH ALS HILFSMITTEL ZU NUTZEN.

WÄHREND DER FAHRT DARF DER FAHRER DEN MONITOR NICHT BEACHTEN. DIE AUFMERKSAMKEIT IST AUF DAS FÜHREN DES FAHRZEUGES ZU KONZENTRIEREN. DIE LAUTSTÄRKE MUSS ENTSPRECHEND EINGESTELLT SEIN, UM DIE AUFMERKSAMKEIT DES FAHRERS BEIM FÜHREN DES FAHRZEUGES NICHT ZU BEEINTRÄCHTIGEN.

1. Dieses Produkt wurde nach höchsten Qualitäts- und Sicherheitsstandards entworfen und produziert. Nichts desto trotz sollten Sie sich mit den Sicherheitshinweisen vertraut machen.
2. Zu Ihrer eigenen Sicherheit, und um Ihnen die Funktionen nahe zu bringen, lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie für späteres Nachschlagen auf.
3. Versichern Sie sich, dass das Produkt nur an die vorgegebene Spannung angeschlossen wird. Um jedes Risiko zu vermeiden die Nennspannung nicht überschreiten. Die Missachtung führt im Normalfall zu Schäden.

2. TFT LCD-BILDSCHIRM

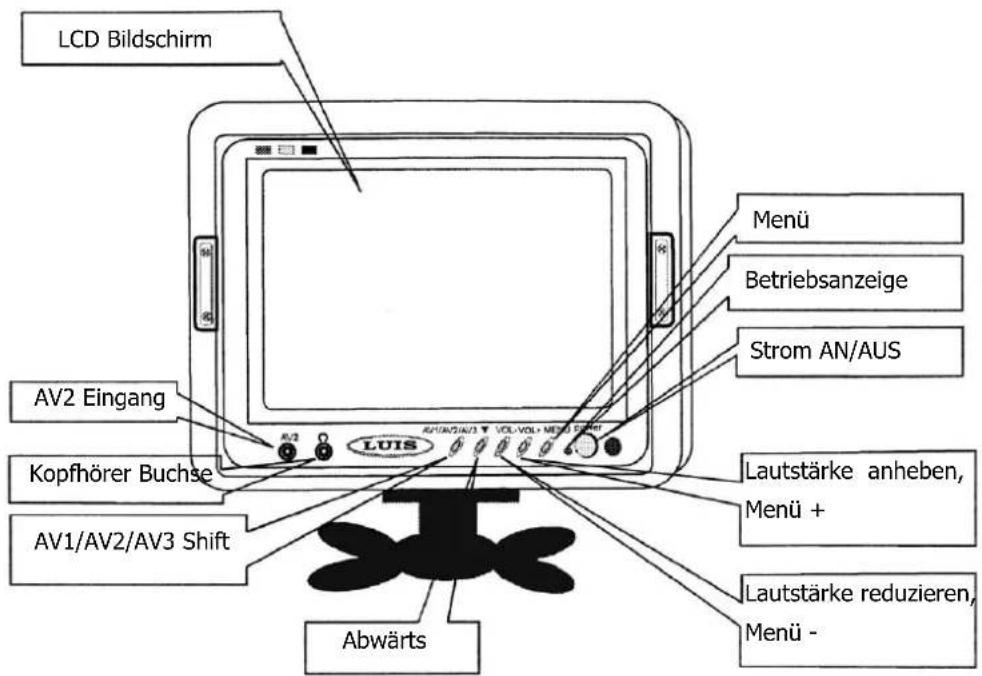

2.1. DAS GERÄT

LCD Bildschirm AV2 Eingang Kopfhörer Buchse AV1/AV2/AV3 Shift Abwärts Menü Betriebsanzeige Strom AN/AUS Lautstärke anheben, Menü + Lautstärke reduzieren, Menü -

2.2. TECHNISCHE DATEN

Produkt: TFT-LCD-Farbbildschirm

Display Typ: TFT-LCD-Farbbildschirm

Bildschirmgröße: 5 Zoll

Audio Ausgangsleistung: 200mw

Bildschirmformat: 4:3/16:9

Lautsprecher: 4.0cm, runde Lautsprecher

Anschlüsse: Kopfhörer, Eingang für externe Stromversorgung, 6 Pin - Mini Pin Anschluss (AV1, AV3, Power, Audio, runder Eingang)

Rückfahrfunktion Funktioniert nicht über AV3

Stromverbrauch: ca. 10W

Auflösung: 1440 (H) 234 (V)

Betrachtungswinkel: U: 15 / D: 35, R/L: 55

Helligkeit: 300cd/m ^2

Kontrast: 150:1

Gewicht: 540g

Äußere Abmessung: (B x H x T in mm) 180 x 124 x 28

2.3. DIE BEDIENUNG

1. POWER Taste

Drücken Sie diese Taste um den Bildschirm AN/AUS zu schalten.

2. AV1/AV2/AV3 Shift Taste

Drücken Sie diese Taste um den benötigten Videoeingang auszuwählen.

Während Sie die Taste betätigen wird der ausgewählte Eingang auf dem Bildschirm angezeigt.

3. VOL- und VOL+ Tasten

Diese Tasten haben eine Doppelbelegung. Zum wird damit die Lautstärke bedient. Zum anderen dienen diese Tasten zum Erhöhen / Reduzieren der Werte in den verschiedenen Menüs.

4. DOWN Taste

Drücken Sie diese Taste um durch die verschiedenen Optionen im Menü zu gehen.

Dies ermöglicht Ihnen spezielle Optionen zur Einstellung auszuwählen.

5. MENU Taste

Drücken Sie diese Taste um einen der vier folgenden Menüs (siehe Punkt 2.4. folgende) auszuwählen.

2.4. DAS BILDSCHIRM-MENÜ

Um in das Menü zu gelangen drücken Sie die Taste MENU.

Mit jedem Betätigen der Taste MENU zeigt der Bildschirm einen von vier Einstellungs-Modi. Dieses sind Bild, System, Option und Uhr.

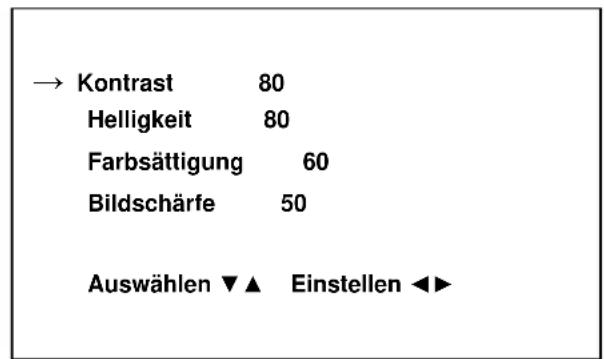

2.4.1. BILDEINSTELLUNGEN

Der Bildschirm zeigt Kontrast, Helligkeit, Farbsättigung und Bildschärfe wie folgt:

→ Kontrast 80 Helligkeit 80 Farbsättigung 60 Bildschärfe 50 Auswählen ▼▲ Einstellen ◀▶

Benutzen Sie die DOWN Taste, um zur gewünschten Option zu gelangen.

Als Beispiel wählen wir die Option Kontrast aus:

Drücken Sie nun die Vol- und Vol+ Tasten, um den Kontrastwert zu ändern. Dieser wird auf der rechten Seite des Bildschirms angezeigt. (Minimalwert = 0, Maximalwert = 100).

Sobald Sie den Wert ändern, verändert sich der Kontrast des Bildschirms.

Verfahren Sie auf dieselbe Weise, um die Werte für Helligkeit, Farbsättigung und Bildschärfe zu ändern.

2.4.2. SYSTEM

Der Bildschirm zeigt Eingang, Farb-Sys., Bl. Hg. (blauer Hintergrund) und Sprache wie folgt:

Drücken Sie die Taste Down um den gewünschten Eingang zu wählen.

System

→ Eingang AV Farb-Sys. AUTO Bl. Hg. AN Sprache Deutsch

Auswählen ▼▲ Einstellen ◀▶

Drücken Sie anschließend die Tasten VOL- oder VOL +, um das Bild von AV1 auf AV2 zu schalten.

Drücken Sie die Taste Down, um zum Punkt Farbsystem zu gelangen.

System

Eingang AV

→ Farb-Sys. AUTO

BI. Hg. AN

Sprache Deutsch

Auswählen ▼▲ Einstellen ◀▶

Drücken Sie anschließend die Tasten VOL- oder VOL +, um die Bildschirm-Norm zwischen AUTO, PAL, NTSC zu schalten. Seien Sie vorsichtig mit der Auswahl der Norm, andererseits könnte dies zu einem schwarz-weiß Bild oder zu Farbfehlern führen. Es wird empfohlen die Position AUTO zu wählen.

Drücken Sie die Taste Down, um zum Punkt Bl. Hg. zu gelangen.

System

Eingang AV

Farb-Sys. AUTO

→ Bl. Hg. AN

Sprache Deutsch

Auswählen ▼▲ Einstellen ◀▶

Drücken der Tasten VOL- oder VOL + aktiviert / deaktiviert den blauen Hintergrund, falls kein Signal anliegt. Wenn diese Funktion auf ON ist wird der Hintergrund am Monitor blau, wenn Sie sich im Menü befinden oder wenn der Monitor keine Eingangssignale empfängt.

Drücken Sie die Taste Down, um zum Punkt Sprache zu gelangen.

System

Eingang	AV
Farbsystem	AUTO
Blue Back	AN
Sprache	Deutsch

Drücken Sie VOL -/ VOL +, um die gewünschte Sprache (Chinesisch, Englisch, Russisch, Arabisch und Deutsch) auszuwählen.

Achtung

Ist ein Kopfhörer angeschlossen, so wird der Ton nur über den Kopfhörer und nicht über den Bildschirm ausgegeben.

2.4.3. OPTION

Der Bildschirm zeigt Horizontal, Vertikal und Zoom wie folgt:

Drücken Sie die Taste Down, um zum Punkt Horizontal zu gelangen.

Option

→ Horizontal

Vertikal

Zoom

Auswahl

Drücken der Tasten VOL -/ VOL + aktiviert Horizontal. Drücken Sie die Taste ein weiteres Mal, um das Bild zurück zu schalten.

Drücken Sie die Taste Down, um zum Punkt Vertikal zu gelangen.

Option

Horizontal

→ Vertikal

Zoom

Auswahl

Drücken der Tasten VOL -/ VOL + aktiviert Vertikal. Drücken Sie die Taste ein weiteres Mal, um das Bild zurück zu schalten.

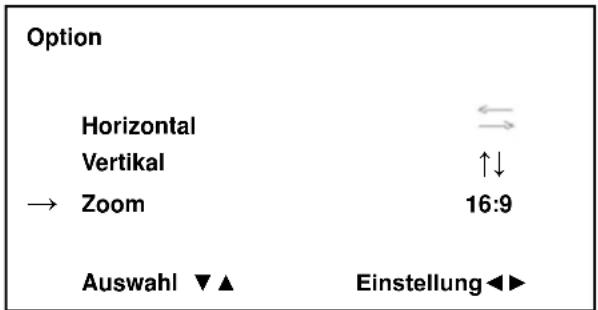

Drücken Sie die Taste Down, um zum Punkt Zoom zu gelangen.

Option Horizontal Vertical → Zoom 16:9 Auswahl ▼▲ Einstellung◀▶

Durch Drücken der Tasten VOL -/ VOL + können Sie zwischen dem 4:3 und 16:9 Modus hin und her schalten.

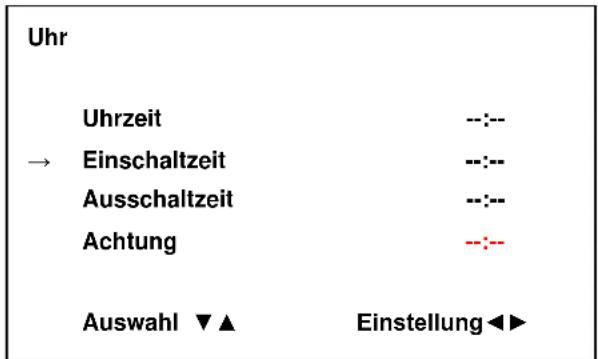

2.4.4. UHR

Der Bildschirm zeigt Uhrzeit, Einschaltzeit, Ausschaltzeit, Achtung wie folgt:

Uhr Uhrzeit --:-- → Einschaltzeit --:-- Ausschaltzeit --:-- Achtung --:-- Auswahl ▼▲ Einstellung◀▶

Drücken Sie VOL -/ VOL +, um die Uhrzeit zu stellen. Drücken Sie anschließend die Taste Down, um zur gewünschten Option in der Liste zu gelangen. Alle anderen Punkte können auf dieselbe weise eingestellt werden.

Achtung

ES KÖNNEN EIN PAAR HELLE STELLEN ODER DUNKLE PUNKTE AUF DEM BILDSCHIRM ERSCHEINEN. DIES IST EINE NORMALE ERSCHEINUNG DER AKTIV-MATRIX DISPLAY TECHNOLOGIE UND DEUTET NICHT AUF EINEN DEFEKT DES GERÄTES HIN.VERSUCHEN SIE NIEMALS DAS GERÄT ZU ÖFFNEN ODER SELBST ZU REPARIEREN. IM FALLE EINES DEFEKTS, SCHALTEN SIE DAS GERÄT SOFORT AUS UND KONTAKTIEREN SIE UNSEREN TECHNISCHEN SUPPORT ODER IHREN HÄNDLER.DER BILDSCHIRM WURDE AUF DEM NEUSTEN STAND DER TECHNIK ENTWICKELT. ALLE VERÄNDERUNGEN ODER MODIFIKATIONEN KÖNNEN ZU EINEM DEFEKT DES GERÄTES FÜHREN.

3. DIE FERNBEDIENUNG

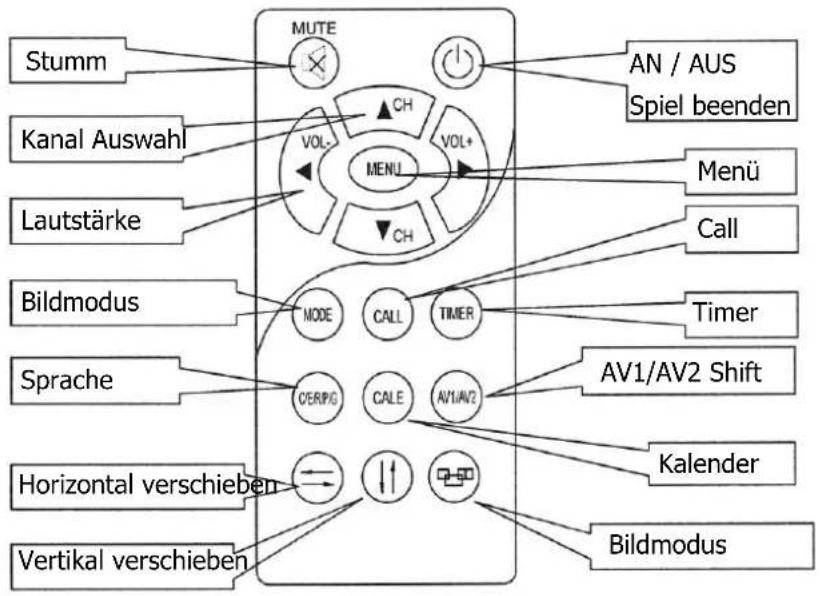

3.1. ANSICHT

Achtung

1. RICHTEN SIE DIE FERNBEDIENUNG ZUR BEDIENUNG IMMER AUF DAS GERÄT.
2. VERMEIDEN SIE FEUCHTIGKEIT ODER ZU HOHEN DRUCK AUF DER FERNBEDIENUNG. ÖFFNEN SIE NIEMALS DIE FERNBEDIENUNG.
3. HATLEN SIE DIE TASTEN NICHT GEDRÜCKT. FÜR EINE REIBUNGSLOSE FUNKTION BETÄTIGEN SIE DIE FERNBEDIENUNG IN KURZEN INTERVALLEN VON 2 SEKUNDEN.
4. SCHALTEN SIE DAS GERÄT EIN, BEVOR SIE DIE TASTEN VIDEO BZW. AV1, AV2 ODER AV3 BETÄTIGEN.

Zu beachten:

1. Wenn die Fernbedienung für längere Zeit nicht benutzt wird, sollten die Batterien in der Zwischenzeit aus der Fernbedienung entfernt werden.
2. Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen ab, oder dort, wo Sie die neuen gekauft haben. Werfen Sie Batterien niemals ins Feuer.

3.2. BEDIENUNG

- MUTE

Drücken Sie diese Taste um den Ton Stumm zu schalten. Durch wiederholtes Betätigen, oder durch Drücken der Tasten VOL+/VOL- wird die Stummschaltung deaktiviert.

- POWER

Durch Drücken dieser Taste schalten sie den Bildschirm AN / AUS. Drücken Sie die Taste im Spielemodus, um das Spiel zu verlassen.

• CH ▼▲

Drücken Sie diese Taste, um die Einstellungen in den Menüs zu ändern.

- MENU

Drücken Sie diese Taste, um in das Menü zu gelangen. Für weitere Hinweise zur Bedienung des Menüs gehen Sie bitte zum Punkt DAS BILDSCHIRM-MENÜ.

• VOL - / +

Drücken Sie VOL -, um die Lautstärke zu reduzieren.

Drücken Sie VOL +, um die Lautstärke zu erhöhen.

- MODE

Drücken Sie diese Taste, um eine der fünf Bildeinstellungen Standard, Soft, Vivid, light und Personal zu wählen.

- CALL

Drücken Sie diese Taste um die AV Einblendung ständig aktiv zu schalten.

- TIMER

Einstellung der Ausschaltzeit innerhalb eines Zeitraums von 120 Minuten.

• C / E / P (Sprache)

Drücken Sie diese Taste, um die gewünschte Menü-Sprache (Chinesisch, Englisch, Russisch Arabisch, Deutsch) auszuwählen.

- CALE

Drücken Sie diese Taste, um den Kalender anzuzeigen. Durch Drücken der Tasten CH - / CH + stellen Sie das Jahr ein. Durch Drücken der Tasten VOL - / VOL + stellen Sie den Monat ein.

- AV1 / AV2

Drücken Sie diese Taste, um zwischen AV1 und AV2 umzuschalten.

Drücken Sie diese Taste um das Bild horizontal zu bewegen.

• ↑↓

Drücken Sie diese Taste um das Bild vertikal zu bewegen.

Durch Drücken dieser Taste schalten Sie zwischen den Bildformaten 4:3 und 16:9 hin und her.

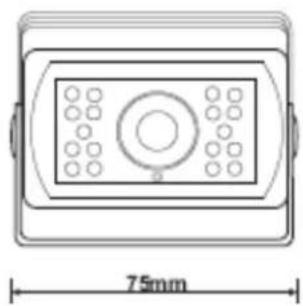

4. CCD FARBKAMERA

4.1. ANSICHT

4.2. TECHNISCHE DATEN

Kamera:
Bildsensor	Farb CCD
Eingangsspannung	DC12V ± 15%(350mA)
Objektiv	2.9~3.6mm (optional) 135°
Abtast-Modus	2:1 Interlace
Auflösung	420 Zeilen
S/N Ratio:	<= 48dB(AGC Off)
Video Ausgangs-Signal	1.0Vp-p 75 Ohm
Gamma Karakteristik:	0.45
Synchronisation	Interne Synchronisation
Empfindlichkeit	0Lux (IR LED AN)
Infrarot Distanz	15 Meter
Leistungsverbrauch	2W
Wasserfestigkeit	IP68
Gehäuse-Material	Aluminium Druckguss
Gewicht (Kamera incl. Halterung)	276g
Betriebstemperatur	-20 ~ +60°C

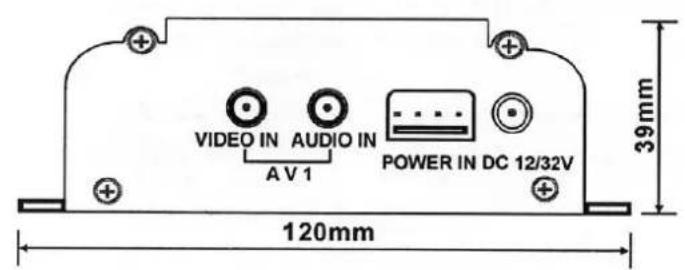

5. KONTROLL-BOX

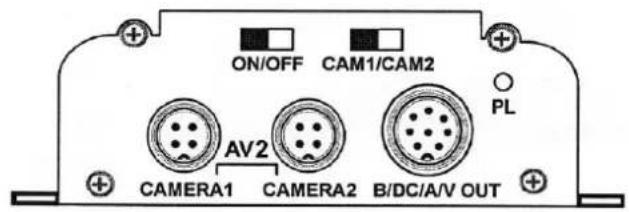

5.1. ANSICHT

VIDEO IN AUDIO IN A V 1 POWER IN DC 12/32V 39mm 120mm

1	Masse (schwarz)
2	DC 12-32V (rot)
3	Rücklicht (braun)
4	Nicht belegt (weiß)

ON/OFF CAM1/CAM2 AV2 CAMERA1 CAMERA2 B/DC/A/V OUT PL

8 6 3 7 4 5 1 2 B/DC/A/V

Ausgangs-Signale

1	DC 12V	5	Video 1
2	Rückwärts	6	Audio 1
3		7	Masse
4	Video 2	8	Audio 2

CAM1/CAM2

1	DC 12V
2	Masse
3	Audio
4	Video

5.2. GRUNDLEGENDE BEDIENUNG

5.2.1. STROMANSCHLÜSSE

Es existieren vier Anschlüsse zur Stromversorgung (Rot, Schwarz, Braun und Weiß).

Die Kabel haben die folgenden Funktionen:

ROTES KABEL (15 Ampere gesichert)

Verbinden Sie dieses Kabel mit einer Standard +12V oder +24V Quelle.

SCHWARZES KABEL

Verbinden Sie dieses Kabel mit der Karosserie.

BRAUNES KABEL

Verbinden Sie dieses Kabel mit dem positiven Anschluss der Rücklichter, oder mit einem geschalteten positiven Ausgang des Rückwärtsgangs. Sobald der Fahrer der Rückwärtsgang einlegt wir der Monitor für die Kamera, durch die Spannungsversorgung der Rücklichter, eingeschaltet.

WEIBES KABEL

Nicht belegt.

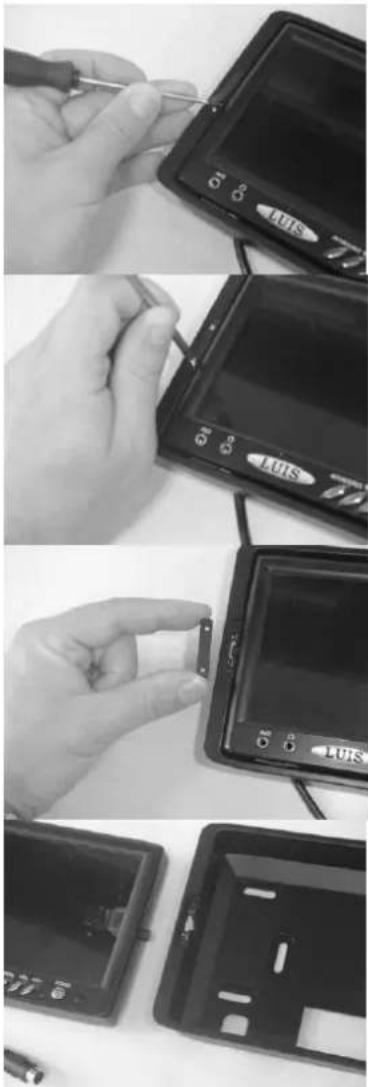

DEMONTAGE MONITOREINBAURAHMEN

Wenn Sie den Monitor ohne den Einbaurahmen nutzen wollen, gehen Sie bitte wie folgt vor:

1. Lösen Sie vorsichtig die Schutzstreifen mit einem kleinen Schraubendreher.
2. Drehen Sie die kleinen Schrauben heraus.
3. Entfernen Sie die Haltestäbe.
4. Lösen Sie vorsichtig den Monitor aus dem Einbaurahmen.

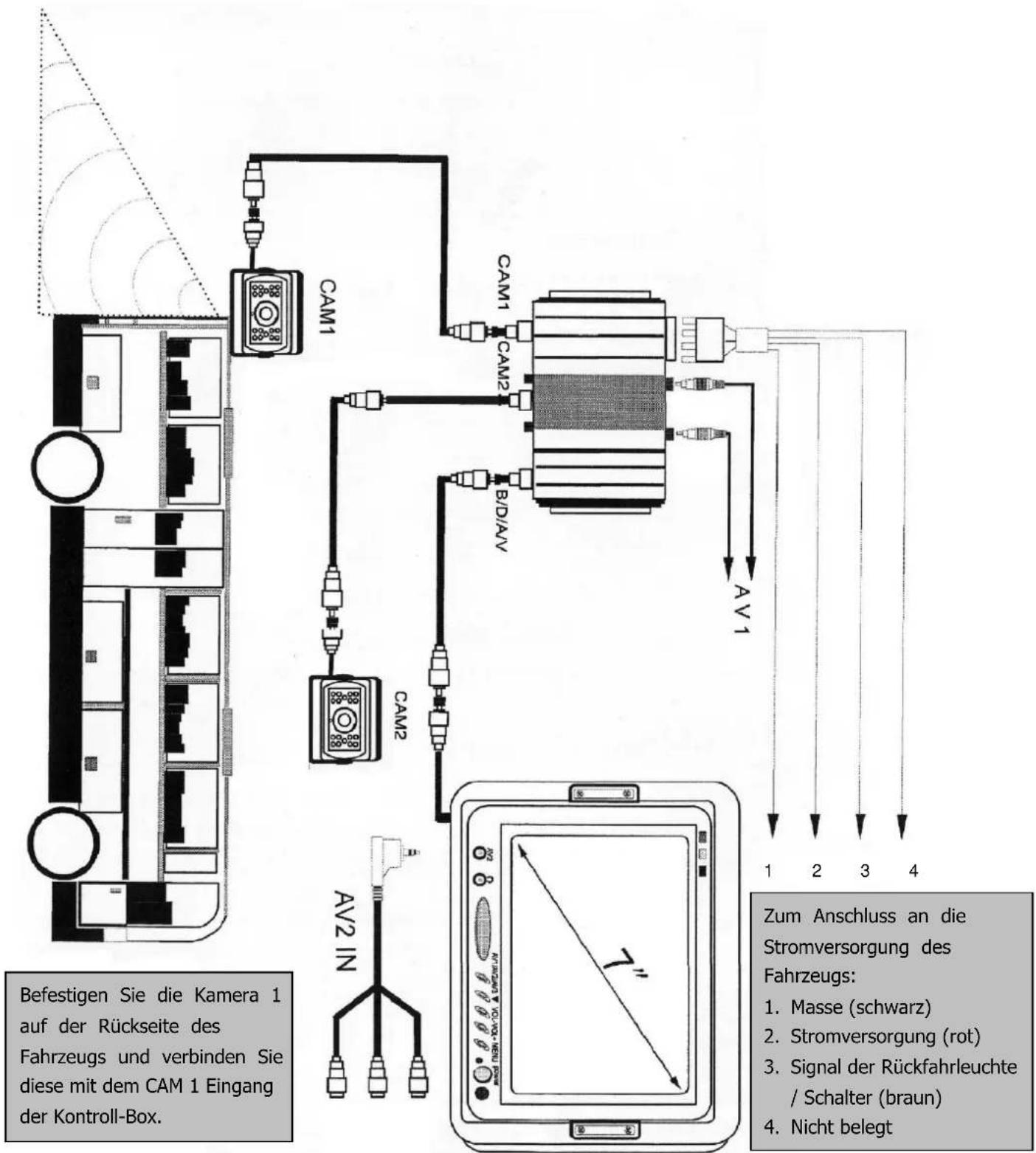

6. DARSTELLUNG DER ANSCHLÜSSE

Befestigen Sie die Kamera 1 auf der Rückseite des Fahrzeugs und verbinden Sie diese mit dem CAM 1 Eingang der Kontroll-Box. CAM1 CAM2 CAM1 CAM2 B/D/AV AV1 AV2 IN 1 2 3 4 Zum Anschluss an die Stromversorgung des Fahrzeugs: 1. Masse (schwarz) 2. Stromversorgung (rot) 3. Signal der Rückfahrleuchte / Schalter (braun) 4. Nicht belegt

Zur Beachtung:

Schließen Sie bitte vor dem Einbau das System an eine Fahrzeugbatterie an und überprüfen Sie die Funktion der einzelnen Komponenten. Die Rückgabe eines bereits verbauten Systems ist nicht möglich.

7. ANHANG

7.1. ZUBEHÖR

Adapter zur
Stromversorgung

B/D/A/V Konvertierungs-
Kabel

Kopfhörer

Fernbedienung

Halterung
Kabel

Anhänger Set
(Kamera)

AV Konvertierungs-

20m Stromversorgung

7.2. UMWELTINFORMATIONEN

7.2.1. ENTSORGUNG IHRES ALTGERÄTES

Ihr Produkt ist aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können.

Sollte das nebenstehende Symbol eines durchgestrichenen Müllcontainers auf Rollen auf diesem Produkt angebracht sein, bedeutet dies, dass es von der Europäischen Richtlinie 2002/96/EG erfasst wird. Bitte informieren Sie sich über die örtlichen Sammelstellen für Elektroprodukte und elektronische Geräte.

Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die menschliche Gesundheit.
