BEDIENUNGSANLEITUNG T5-Funk Luis

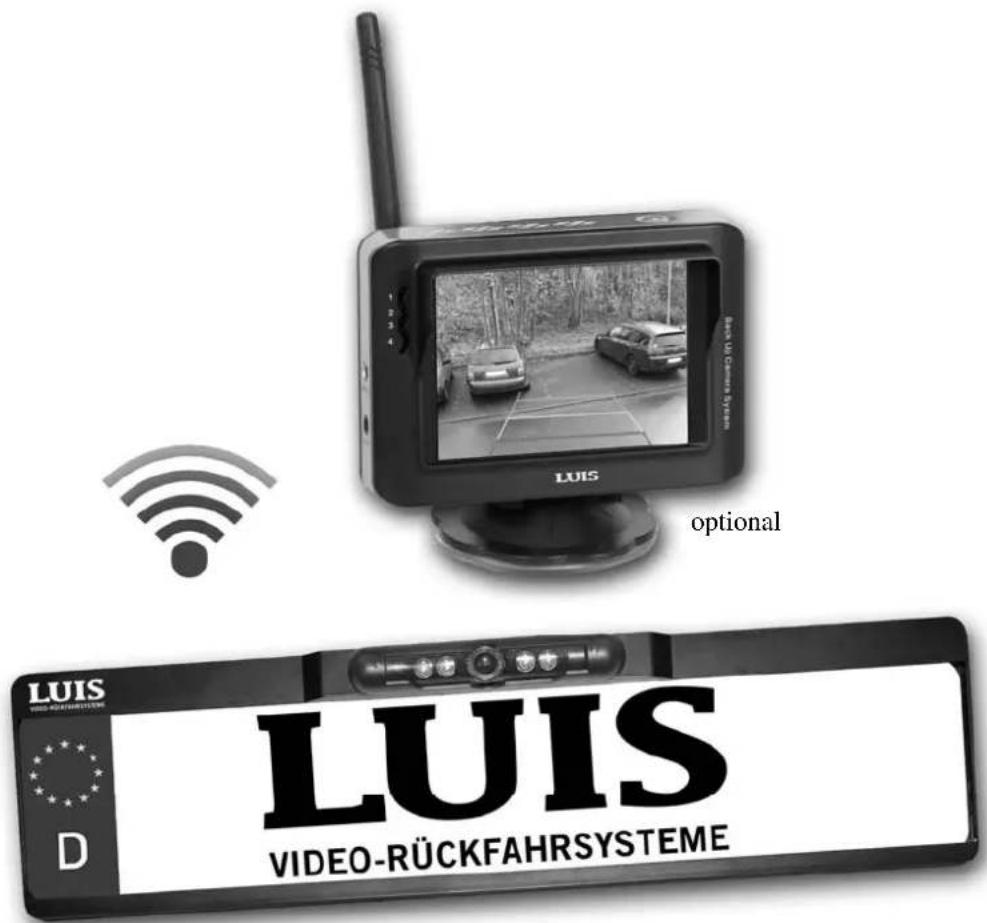

Video-Rückfahrsystem LUIS T5-Funk

Bedienungsanleitung

LUIS VIDEO-RÜCKFAHRSYSTEME optional LUIS VIDEO-RÜCKFAHRSYSTEME D

Bitte lesen Sie sich diese Anleitung gut durch bevor Sie das Produkt benutzen. Heben Sie diese für den weiteren Gebrauch gut auf.

Der Einbau ist nur durch einen eingetragenen KFZ-Meisterbetrieb zulässig, da sonst keine Garantieansprüche geltend gemacht werden können!

INHALTSVERZEICHNIS

1. SICHERHEITSMAßNAHMEN 3

1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG 3
1.2. WICHTIGE SICHERHEITSHINWEISE 4

2. TFT LCD-BILDSCHIRM (OPTIONAL) 4

2.1. DAS GERÄT....4
2.2. TECHNISCHE DATEN 5
2.3. DIE BEDIENUNG 5

3. CCD FARBKAMERA....5

3.1. ANSICHT....5
3.2. TECHNISCHE DATEN....6

1. SICHERHEITSMAßNAHMEN

LESEN SIE DIE BEDIENUNGSANLEITUNG GUT DURCH!

Bei der Installation und Bedienung muss die Anleitung genauestens befolgt werden.

Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden.

1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG

ACHTUNG

Gefahr eines elektrischen Schlags

NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIEßen, ENTFERNEN SIE NIEMALS DAS GEHÄUSE. ES BEFINDEN SICH KEINE BEDIENELEMENTE IM INNEREN DES GERÄTES.

ÜBERLASSEN SIE WARTUNGS- UND REPARATURARBEITEN IMMER QUALIFIZIERTEM FACHPERSONAL.

Das Blitzsymbol im Dreieck soll den Benutzer vor nicht isolierter gefährlicher Spannung innerhalb des Gerätegehäuses warnen, die elektrische Schläge hervorrufen kann.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Bedien- und Wartungshinweise hin, welche in einer separat beiliegenden Druckbeilage zu finden sind.

WARNUNG

UM DIE GEFAHR EINES BRANDES ODER EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIEßen, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER SONSTIGER FEUCHTIGKEIT AUS.

PLATZIEREN SIE NIEMALS MIT FLÜSSIGKEITEN BEFÜLLTE GEGENSTÄNDE, AUF DEM GERÄT.

1.2. WICHTIGE SICHERHEITSHINWEISE

WARNUNG

DAS RÜCKFAHSYSTEM ENTBINDET DEN FAHRER NICHT VON SEINER SORGFALTSPFLICHT IM STRAßENVERKEHR GEM. DER STVO. ES IST LEDIGLICH ALS HILFSMITTEL ZU NUTZEN.

WÄHREND DER FAHRT DARF DER FAHRER DEN MONITOR NICHT BEACHTEN. DIE AUFMERKSAMKEIT IST AUF DAS FÜHREN DES FAHRZEUGES ZU KONZENTRIEREN. DIE LAUTSTÄRKE MUSS ENTSPRECHEND EINGESTELLT SEIN, UM DIE AUFMERKSAMKEIT DES FAHRERS BEIM FÜHREN DES FAHRZEUGES NICHT ZU BEEINTRÄCHTIGEN.

1. Dieses Produkt wurde nach höchsten Qualitäts- und Sicherheitsstandards entworfen und produziert. Nichts desto trotz sollten Sie sich mit den Sicherheitshinweisen vertraut machen.
2. Zu Ihrer eigenen Sicherheit, und um Ihnen die Funktionen nahe zu bringen, lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie für späteres Nachschlagen auf.
3. Versichern Sie sich, dass das Produkt nur an die vorgegebene Spannung angeschlossen wird. Um jedes Risiko zu vermeiden die Nennspannung nicht überschreiten. Die Missachtung führt im Normalfall zu Schäden.

2. TFT LCD-BILDSCHIRM (OPTIONAL)

2.1. DAS GERÄT

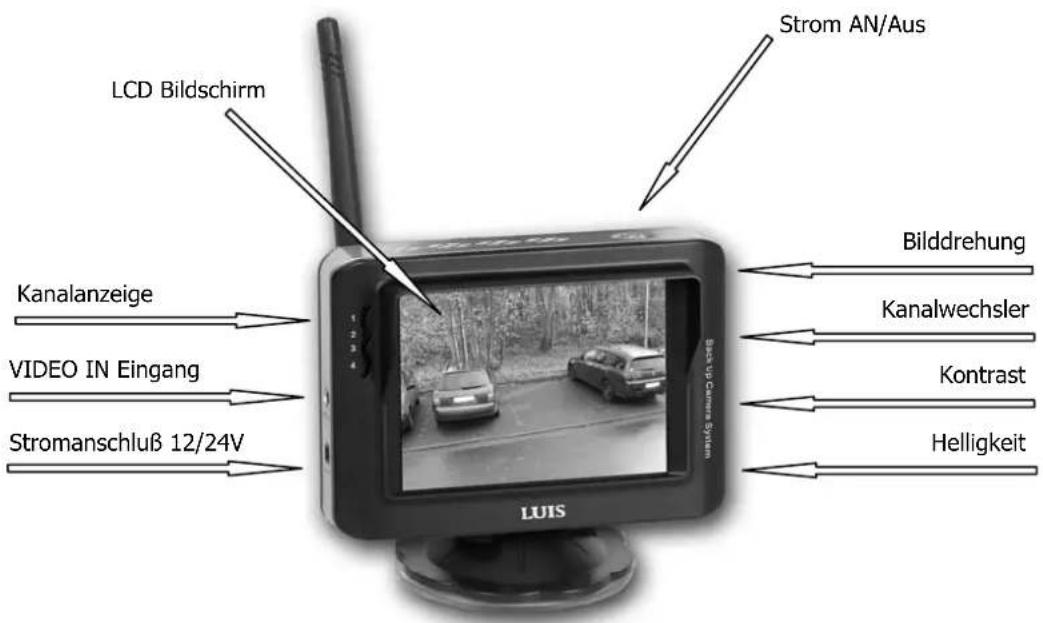

LCD Bildschirm Kanalanzeige VIDEO IN Eingang Stromanschluß 12/24V Strom AN/Aus Bilddrehung Kanalwechsler Kontrast Helligkeit Back-up Camera System LUIS

2.2. TECHNISCHE DATEN

Produkt: LCD-Farbbildschirm

Display Typ: TFT-LCD-Farbbildschirm

Bildschirmgröße: 3,6 Zoll

Audio Ausgang: 250mA

Zigaretten-Anzünder-Stromversorgung 12 Volt

Auflösung: 960(H)x240(V)

Kontrast: 300:1

Blickwinkel: O:40/U:60;R/L:60

Abmessungen: 110(H)x25(B)x75(T)mm

Gewicht: 170g

2.3. DIE BEDIENUNG

1. POWER Taste

Drücken Sie diese Taste um den Bildschirm AN/AUS zu schalten.

2. Bilddrehung Tasten

Diese Taste ermöglicht Ihnen das Kamerabild zu drehen.

3. CH Taste

Drücken Sie diese Taste um den benötigten Videoeingang auszuwählen.

Während Sie die Taste betätigen wird der ausgewählte Eingang auf dem Bildschirm angezeigt.

4. Kontrast Taste

Drücken Sie diese Taste um den Kontrast Ihres Monitors einzustellen.

5. Helligkeit Taste

Drücken Sie diese Taste um die Helligkeit Ihres Monitors einzustellen.

3. CCD FARBKAMERA

3.1. ANSICHT

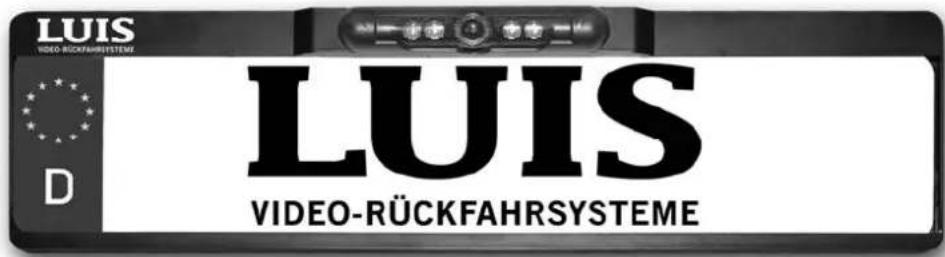

LUIS VIDEO-RÜCKFAHRSYSTEME D LUIS VIDEO-RÜCKFAHRSYSTEME

3.2. TECHNISCHE DATEN

Kamera:
Bildsensor 1⁄4" Farb CCD
Eingangsspannung DC12V ± 10% (250mA)
Objektiv 2.69~3.58mm (optional) 180°
TV System PAL
Elektonik Shutter 1/15-1/15,000sec / 1/60-1/15,000sec
Synchronisation Interne Synchronisation
Auflösung 420 Zeilen
Empfindlichkeit 0Lux (IR LED AN)
AGC Auto
S/N Ratio: <= 48dB(AGC Off)
Weißabgleich	Auto
BLC	Auto
Betriebstemperatur	-20 ~ +60°C
Gamma Karakteristik:	0.45
Frequenzbereich	2,4 GHz

4. INSTALLATION

Information:

Um Ihre Autobatterie zu schonen, schalten Sie bitte dem Monitor nach dem Gebrauch aus.

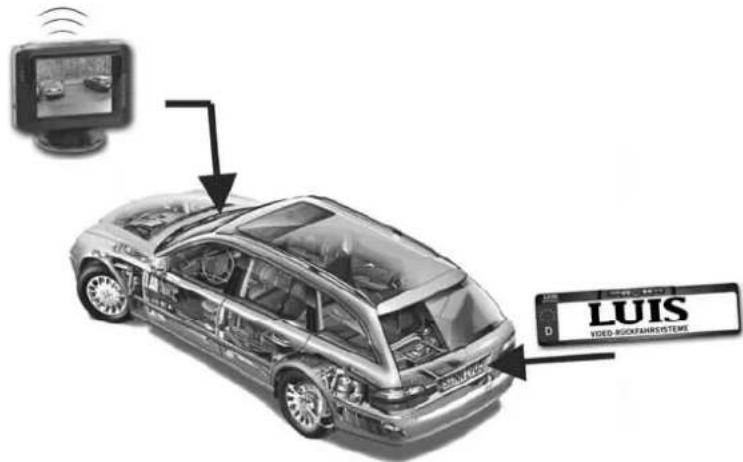

LUIS VIDEO AUDIOFAIRSTATE D

4.1. KAMERA INSTALLATION

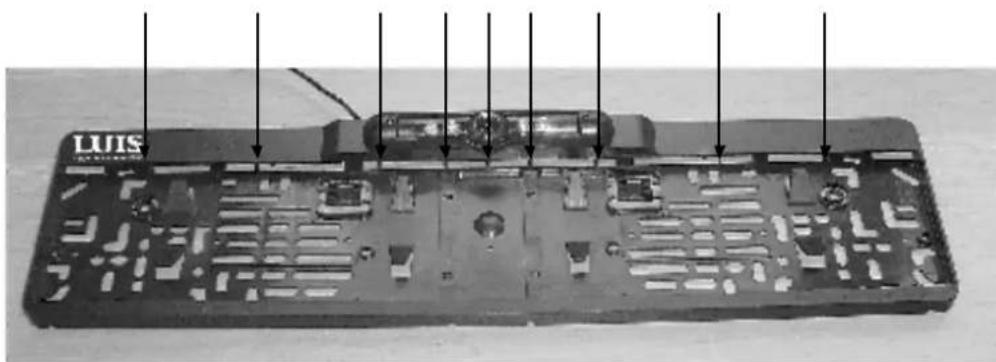

Bitte vor Inbetriebnahme diese 9 Transportsicherungen entfernen!

1. Installieren Sie die Kamera auf der Rückseite Ihres Fahrzeuges.
2. Verbinden Sie das Stromkabel der Kamera (+12 Volt) mit der Spannungsleitung (+12 Volt) der Rückscheinleuchte. Die Masse des Kabels der Kamera schließen Sie bitte ebenfalls an die Masse des Fahrzeuges, bzw. der Rückwärtsleuchte an.
   Um die Kamera im Dauerbetrieb zu betreiben schließen Sie die Stromversorgung an einen durchgehend Strom führenden Anschluss an!

Zur Beachtung:

Schließen Sie bitte vor dem Einbau das System an eine Fahrzeugbatterie an und überprüfen Sie die Funktion der einzelnen Komponenten. Die Rückgabe eines bereits verbauten Systems ist nicht möglich.

5. ANHANG

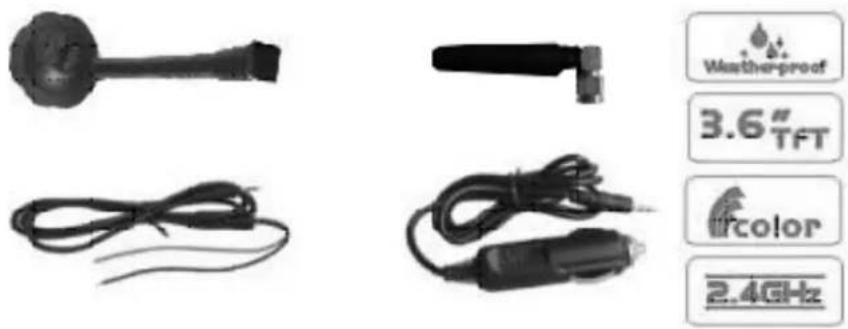

5.1. ZUBEHÖR (OPTIONAL BEIM KOMPLETTSET)

6. UMWELTINFORMATIONEN

6.1 ENTSORGUNG IHRES ALTGERÄTES

Ihr Produkt ist aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können.

Sollte das nebenstehende Symbol eines durchgestrichenen Müllcontainers auf Rollen auf diesem Produkt angebracht sein, bedeutet dies, dass es von der Europäischen Richtlinie 2002/96/EG erfasst wird. Bitte informieren Sie sich über die örtlichen Sammelstellen für Elektroprodukte und elektronische Geräte.

Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die menschliche Gesundheit.
