Produkttyp	Kabelloses Rückfahrkamera-Set mit Bluetooth-Freisprecheinrichtung und 3,5 Zoll TFT-Farbmonitor
Marke	Trebs
Modell	Comfortcam CC-120
Abmessungen Kamera (B x T x H)	525 x 148 x 45 mm
Gewicht Kamera	264 g
Abmessungen Monitor (B x T x H)	285 x 90 x 24 mm
Gewicht Monitor	370 g
Stromversorgung	12 V Gleichstrom (Fahrzeugbordnetz)
Bildsensor	CMOS
Auflösung Kamera	720 x 480 (NTSC) / 720 x 576 (PAL)
Horizontale Blickwinkel Kamera	80 Grad
Mindestbeleuchtung	0 Lux (IR eingeschaltet)
IR-Reichweite	4 m
Monitor-Diagonale	3,5 Zoll
Monitor-Auflösung	960 x 240 Pixel
Übertragungsfrequenz	2,4 GHz (2414/2432/2450/2468 MHz)
Reichweite (freie Sicht)	40 m
Bluetooth-Version	2.0 + EDR
FM-Senderfrequenzen	87,7/87,9/88,1/88,3/88,5/88,7/88,9 MHz
Maßnahmen zur Reinigung	Linsen und Monitor sauber halten, nur trockenes Tuch verwenden
Sicherheitshinweise	Nicht an Fahrzeugen mit >15 V verwenden; Gerät bei Nichtgebrauch ausschalten; vor Installation System testen
Entsorgungshinweis	Elektroaltgeräte nicht im Hausmüll entsorgen, örtliche Recyclingstellen nutzen
Garantie / Reparatur	Keine Angabe des Herstellers – bitte bei Trebs erfragen

Häufig gestellte Fragen - Comfortcam CC-120 TREBS

Wie verbinde ich das CC-120 Bluetooth-System mit meinem Handy?

Halten Sie die TALK-Taste min. 6 Sekunden gedrückt, bis die blaue und rote LED abwechselnd blinken. Starten Sie dann die Bluetooth-Suche auf Ihrem Handy, wählen Sie das Gerät aus und geben Sie den PIN-Code 0000 ein.

Wie nehme ich einen Anruf mit dem Rückspiegel-Monitor an?

Bei einem eingehenden Anruf drücken Sie kurz die TALK-Taste auf dem Spiegel. Zum Beenden drücken Sie die Taste erneut.

Warum schaltet sich der Monitor nicht automatisch ein, wenn ich den Rückwärtsgang einlege?

Stellen Sie sicher, dass das rote Kabel des Senders korrekt an das Pluskabel der Rückfahrleuchte und das schwarze Kabel an Masse angeschlossen ist. Der Monitor schaltet sich nur bei aktiviertem Rückwärtsgang ein.

Kann ich den Monitor auch ohne Rückwärtsgang als Videoeingang nutzen?

Ja, halten Sie die PLAY-Taste 3 Sekunden gedrückt, um in den Videoeingangsmodus zu wechseln. Schließen Sie eine externe Videoquelle an das weiße Kabel an.

Wie stellt man die optimale Frequenz für den FM-Transmitter ein?

Drücken Sie mehrfach die MODUS-Taste, bis auf dem Spiegel 'FM' erscheint. Halten Sie die Taste dann gedrückt, um die gewünschte Frequenz (87,7–88,9 MHz) auszuwählen. Stellen Sie Ihr Autoradio auf die gleiche Frequenz.

Das Bild ist unscharf – was kann ich tun?

Reinigen Sie die Kameralinse und den Monitor mit einem weichen, trockenen Tuch. Stellen Sie den Kamerawinkel richtig ein und prüfen Sie, ob der Wischmodus deaktiviert ist.

Wie lösche ich das gesamte Telefonbuch aus dem Spiegel?

Halten Sie die PLAY-Taste 6 Sekunden gedrückt, bis 'DELETE PB' erscheint. Drücken Sie dann die PLAY-Taste zweimal innerhalb von 15 Sekunden, um das Telefonbuch zu löschen.

Die Reichweite der Funkübertragung ist geringer als angegeben – woran liegt das?

Die tatsächliche Reichweite hängt von Wetter, Umgebung und Störquellen (z.B. andere 2,4-GHz-Geräte) ab. Halten Sie Abstand zu solchen Geräten und vermeiden Sie Abschirmungen durch Metall.

Kann ich das System auch in einem Wohnmobil oder Lieferwagen verwenden?

Ja, das CC-120 ist für den Einsatz in Pkw, Wohnmobilen und Lieferwagen geeignet. Beachten Sie die korrekte Verkabelung der 12-V-Versorgung.

Welche Bedeutung haben die LED-Leuchten am Headset?

Der kleine rote LED zeigt an, dass das Headset eingeschaltet ist. Wenn es auf der Ladestation liegt, leuchtet die LED rot für 'ein' und grün während des Ladevorgangs.

BEDIENUNGSANLEITUNG Comfortcam CC-120 TREBS

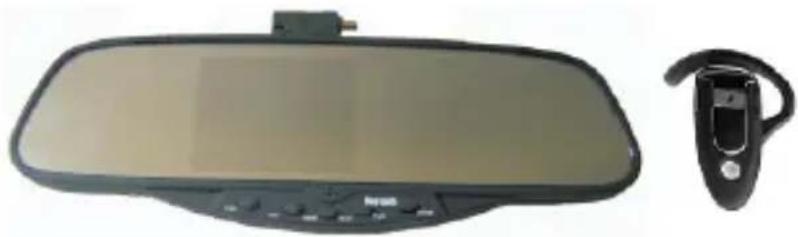

Funk Rückfahrkamera Set mit Bluetooth Carkit

Kamera im Kennzeichenrahmen, Rückspiegel mit integriertem 3,5" Farbmonitor und Bluetooth Carkit

Modell-Nr.: CC-120

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt verwenden!

INHALT

1. Vorwort
2. Packungsinhalt
   3.Struktur
3. Installation
   5.Technische Angaben
   6.FCC-Hinweise

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt verwenden!

Vorsichtsmaßnahmen

• Trebs ist für Schäden jedweder Art, die sich aus dëninstallation und dem Gebrauch des Produkts ergeben, nicht verantwortlich.
• Geräte, die ebenfalls mit 2,4 GHz arbeiten, wie Mobiltelefone, Navigationssysteme, Bluetooth- und WiFi-Systeme, können die Leistung dieses Produkts beeinträchtigen.

VORWORT

HERZLICHEN GLÜCKWUNSCH. CC-120 ist ein Auto-Rückblicksystem mit 3,5"-TFT-Monitor. Mit diesem System haben Sie mithilfe von Bildanzeige eine bessere Übersicht über den Bereich hinter dem Fahrzeug. Bei sachgerechtem Umgang können Sie die Rückblickkamera viele Jahre lang in Ihrem Auto, Wohnmobil oder Lieferwagen verwenden. Wir haben viele Kontrollmessungen vorgenommen, um sicher zu gehen, dass Sie das Produkt in bestmöglicher Qualität erhalten und es gerne verwenden.

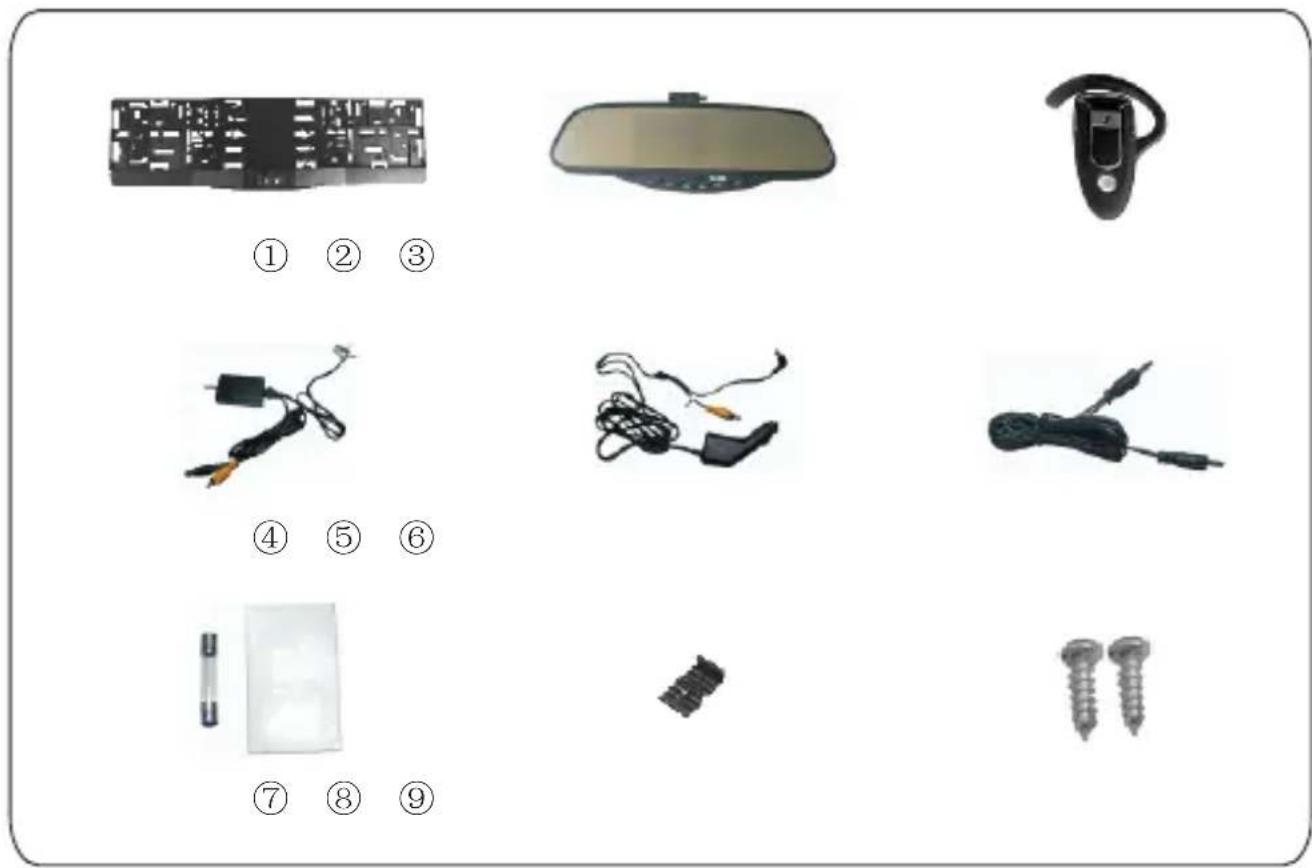

PACKUNGSINHALT

1. Rückblick-Kamera: Verkabelte Kamera mit Nachtsichtfunktion.
2. Monitor: 2,4 GHz 3,5" Funk-TFT-LCD mit 960*240 Auflösung.
   3.Kopfhörer
   4.Funkbox: Verbunden mit Kamera, Autostromversorgung. Überträgt Signale an den Monitor.
3. Netzanschluss: +12 Volt Auto-Netzadapter inklusive 2,4 Ghz funk Empfänger.
4. Verlängerungsschnur
5. Sicherung und Aufkleber. Die Sicherung ist ein Zubehör des Netzteils, der Aufkleber kann ggf. für die Übertragungsbox verwendet werden.
6. Inline-Kabelverbinder: Für die Verbindung mit Rücklichtkabeln.
7. Metallspannschraube: Für die Kamerainstallation.

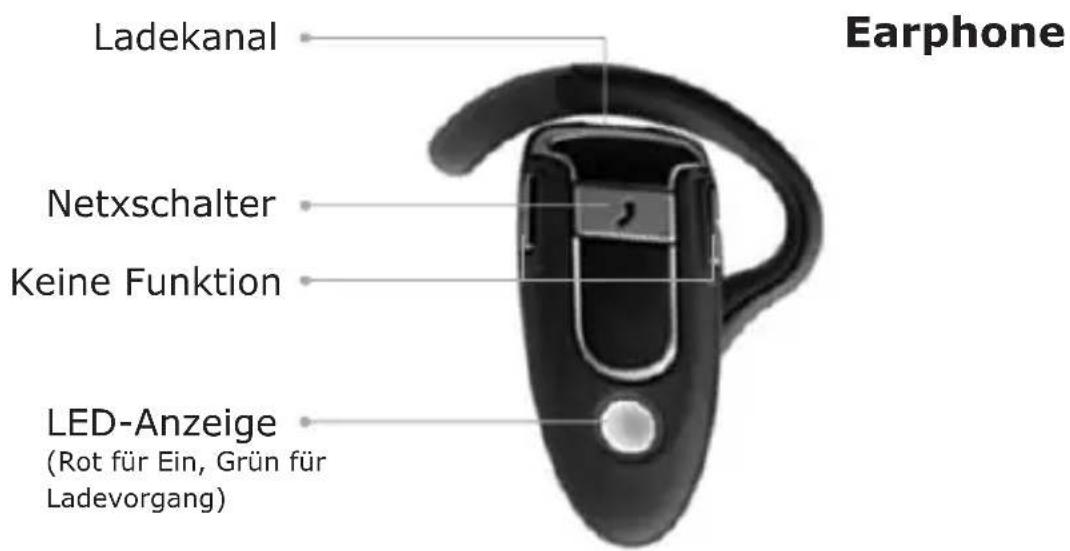

Ladekanal Netxschalter Keine Funktion LED-Anzeige (Rot für Ein, Grün für Ladevorgang) Earphone

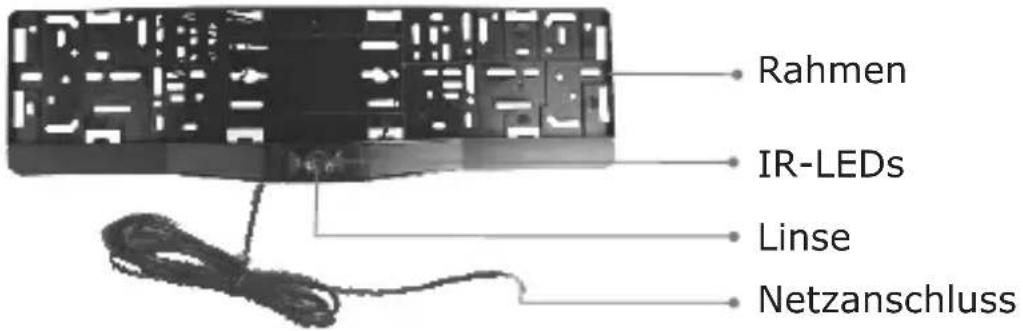

Rückblick-Kamera

Rahmen IR-LEDs Linse Netzanschluss

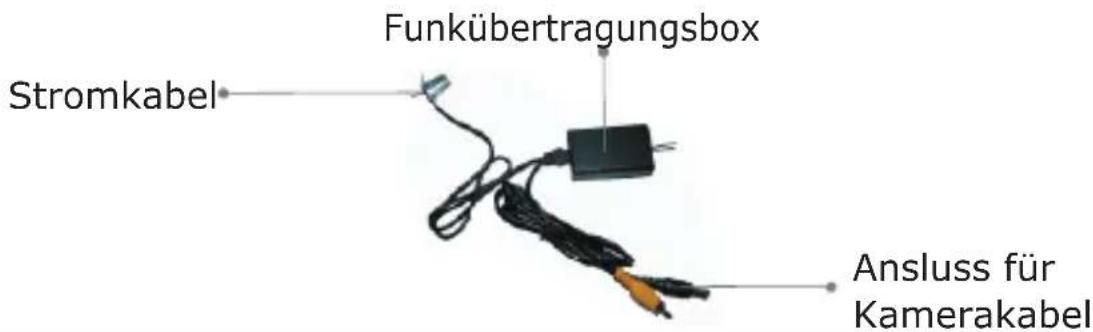

Funkübertragungsbox

Funkübertragungsbox Stromkabel Ansluss für Kamerakabel

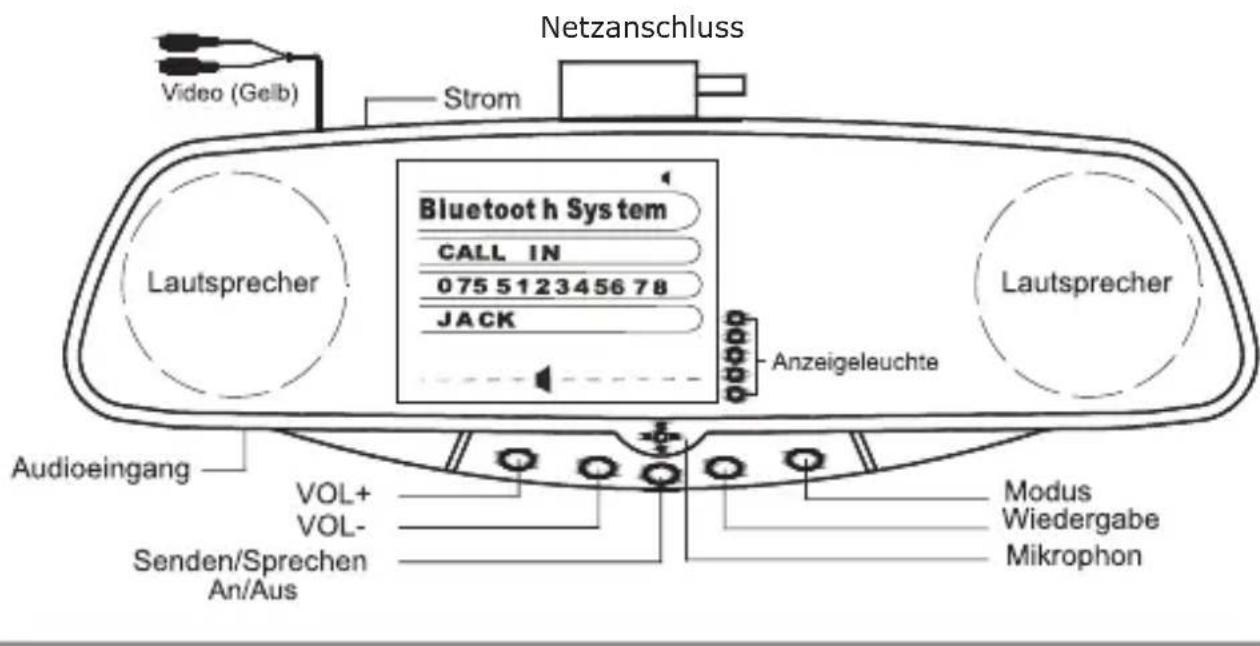

TFT-LCD-Monitor

Netzanschluss Video (Gelb) Strom Bluetooth h System CALL IN 075 5123456 78 JACK Anzeigeleuchte Lautsprecher Lautsprecher Audioeingang VOL+ VOL- Senden/Sprechen An/Aus Modus Wiedergabe Mikrophon

Testen des Systems

Bevor Sie das Kameraset installieren, ist es empfehlenswert, das System erst zu testen, um möglichen Schaden an Ihrem Fahrzeug zu vermeiden. Befolgen Sie unten stehende Schritte genau, um das System zu testen.

1. Schließen Sie den 12-Volt-Fahrzeugadapter am Zigarettenanzünder des Fahrzeugs an und schließen Sie den schwarzen und gelben Stecker am Monitor an.
2. Finden Sie auf der Rückseite des Fahrzeugs die Kabel der Rückfahrscheinwerfer.
3. Schließen Sie das rote Kabel des Senders am Pluskabel der Rückfahrscheinwerfer an.
4. Schließen Sie das schwarze Kabel des Senders an der Masse des Fahrzeugs an.
5. Schließen Sie den gelben Stecker des Senders an der gelben Buchse der Kamera an. Schließen Sie den schwarzen Stecker des Senders an der roten Buchse der Kamera an. Beide Kabel müssen angeschlossen werden!
6. Die Parkbremse aktivieren und den Zündschlüssel aktivieren (auf ON stellen). Das Fahrzeug jedoch noch NICHT anlassen. Den Rückwärtsgang einlegen.
7. Nun beginnt die Kamera mit der Übertragung, der Monitor erkennt das Signal und schaltet sich selbsttätig ein (ON). Wenn der Monitor nicht von selbst anspringt, betätigt man den Hauptschalter (Ein/Aus) (OFF/ON).
8. Wenn Sie den Rückwärtsgang wieder auskuppeln, schaltet sich die Kamera selbsttätig aus (OFF) und der Monitor wird schwarz.
9. Wenn das System korrekt funktioniert, kann die Kamera installiert werden. Befolgen Sie dazu die folgenden Installationsschritte genau.

INSTALLATION

Installation der Kamera

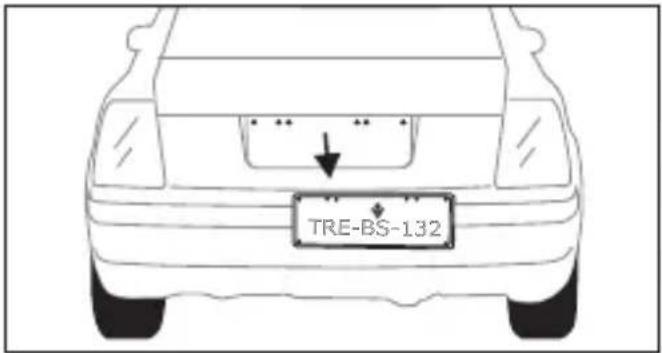

1. Das Autokennzeichen lösen und entfernen.

TRE-BS-132

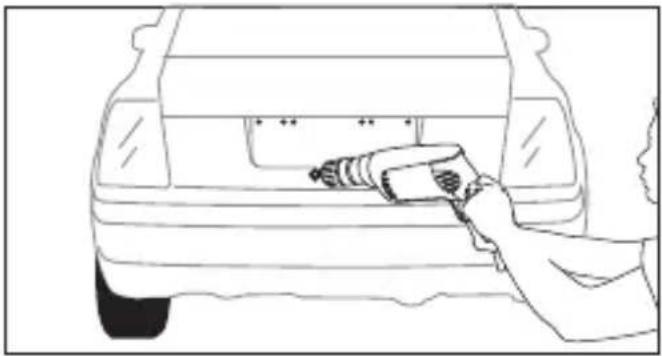

1. In der Mitte unterhalb des Autokennzeichens, dort wo die Kamera installiert wird, ein Loch für das Stromkabel bohren.

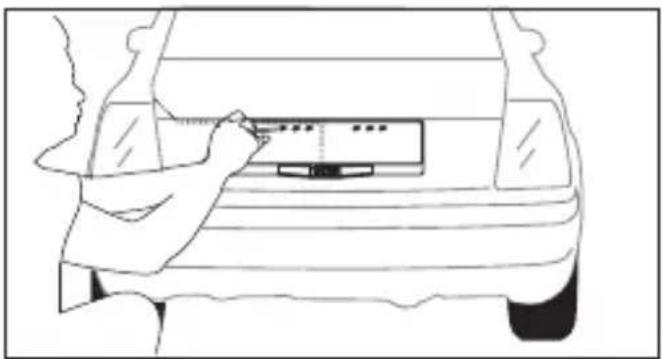

1. Den Kamerarahmen mit einer Schraube befestigen und die Kamera im richtigen Winkel einstellen. Das Stromkabel durch das Zwischenräume im Fahrzeug ziehen.

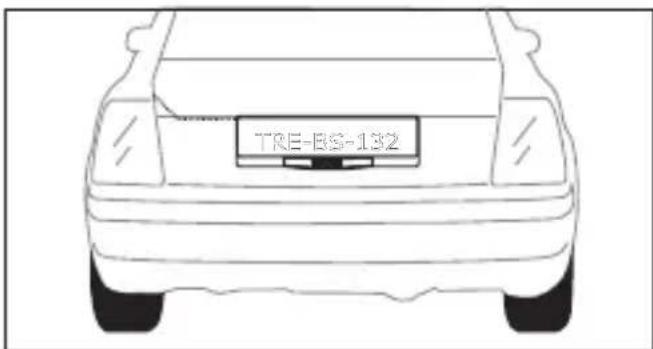

1. Das Autokennzeichen wieder anbringen.

TRE-BSI-132

Installation der Funkübertragungsbox

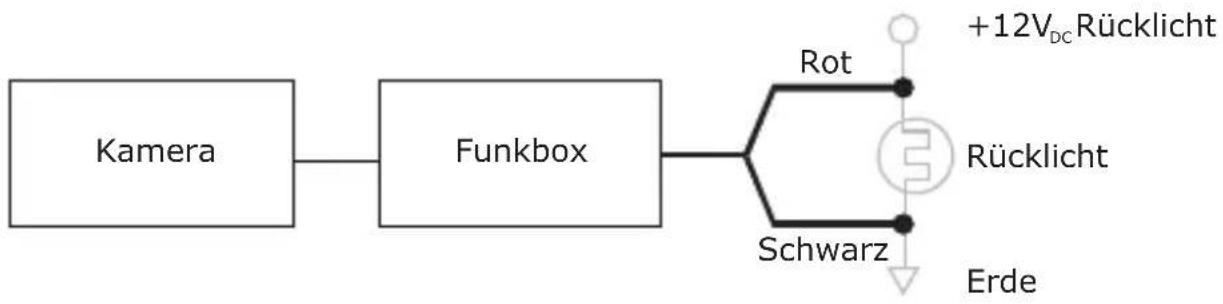

1. Schaltzeichnung

2. Basis-Installation

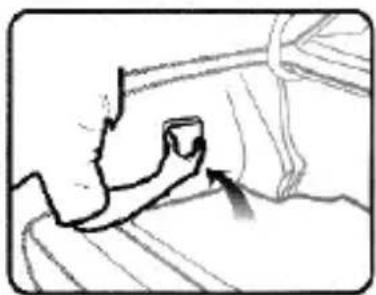

1). Eine geeignete Stelle für die Installation der Übertragungsbox suchen.

2). Schließen Sie das rote Kabel des Senders am Pluskabel der Rückfahrscheinwerfer an. Schließen Sie das schwarze Kabel des Senders an der Masse des Fahrzeugs an.

3). Schließen Sie den gelben Stecker des Senders an der gelben Buchse der Kamera an. Schließen Sie den schwarzen Stecker des Senders an der roten Buchse der Kamera an. Ist die Kabellänge nicht ausreichend, dann kann das Kabel durch das mitgelieferte Verlängerungskabel verlängert werden.

4). Anleitungen Line-in-Anschlüsse Vor dem Anschluss des Senders können Sie die Line-in-Anschlüsse benutzen.

Einzelheiten lesen Sie bitte in dem Zusatzhandbuch zum BLUETOOTH-Benutzerhandbuch nach.

Installation des Monitors

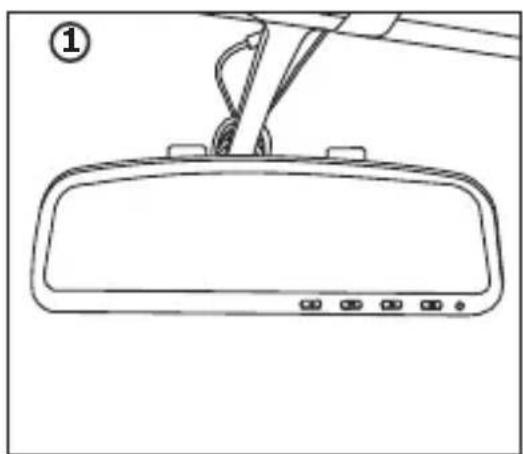

1. Die Kamera wird an der Innenspiegelposition angebracht.
2. Sließen Sie beide Verbindungen des Adapters an auf dem Monitor.
3. Schalten Sie das Gerät ein und justieren Sie die Helligkeit usw. gemäß den Angaben in den Bluetooth-Benutzerhandbüchern.

1. Handbremse ziehen und den Zündschlüssel auf die Position EIN stellen.
   Das Fahrzeug NICHT starten und den Rückwärtsgang einlegen.
2. Die Kamera sendet ein Signal, der Monitor erkennt das Signal und schaltet sich eigenständig EIN. Wenn sich der Monitor nicht einschaltet, auf die EIN-/AUS-Taste drücken.
3. Wenn der Schalthebel nicht mehr im Rückwärtsgang steht, schaltet sich die Kamera automatisch aus und der Bildschirm wird deaktiviert.

Alle Kabel hinter der Verkleidung oder unter Teppichen verborgen entlang führen.

Die mitgelieferten Kabelbefestigungen verwenden, um die Kabel eng miteinander zu verbinden. Kameralinse und Monitor sauber halten, damit sich die Bildqualität nicht verschlechtert.

TECHNISCHE ANGABEN

	Teile	CC-120
KAMERA + ÜBERTRAGUNGSBOX	Bildsensor	CMOS
	Pixel gesamt	720×480(NTSC) 720×576(PAL)
	Horizontaler Blickwinkel	80 Grad
	Übertragungsleistung	2mW/FCC,10wm/CE
	Mindestausleuchtung	0 Lux (IR EIN)
	IR-Reichweite bei Dunkelheit	4m
	Stromversorgung	Über Übertragungsbox
	Verbrauchsspannung (Max.)	120mA
	Maße (B × T × H)	525×148×45(mm)
	Gewicht (ungefähr)	264g
	Sendefrequenz	2414,2432,2450,2468 MHz
EMPFÄNGER	LCD-Bildschirmtyp	3.5" TFT-LCD
	Pixel effektiv	960 × 240
	Videosystem	NTSC/PAL
	Farbeinstellung	RGB Delta
	Empfangsempfindlichkeit	≤-85dBm
	Stromversorgung	+12V
	Verbrauchsspannung (Max.)	600mA
	Effektive Reichweite ohne Hindernisse	40m
	Maße (B × T × H)	285 × 90×24(mm)
	Gewicht (ungefähr)	370g
	Betriebstemperatur	-10°C ~ +50°C
	Betriebsluftfeuchtigkeit	85 % rel.

* Tatsächliche Übertragungsgeschwindigkeit ist von Wetter-, Umgebungs-, Interferenz- und Konstruktionsbedingungen abhängig.

* Alle technischen Angaben können ohne vorhergehende Ankündigung geändert werden.

ACHTUNG

• Die Spannung des Systems beträgt 9 V\~15 V. Benutzen Sie das System NICHT an Fahrzeugen mit einer Versorgung von mehr als 15 V, das führt zu irreparablen Schäden.
• Kamera/Empfänger abschalten, wenn sie nicht verwendet werden.
• Der Sender ist im Fahrzeugadapter integriert. Nehmen Sie hier keine Einstellungen vor.
• Der Kamera / Empfänger kann nur vom Hauptnetz getrennt werden, wenn der Adapter getrennt ist.
• Der Stromkabel des Apparats nicht Durchschneiden, um eine andere Stromquelle anzuschließen.
• Möglicherweise können die Zeichnungen ohne Meldung ändern.

Die Abbildungen können ohne vorhergehende Ankündigung geändert werden.

FCC-HINWEISE

Dieses Gerät erfüllt die Bestimmungen aus Teil 15 der FCC-Bestimmungen.

Der Betrieb unterliegt folgenden Bedingungen:

(1)Dieses Gerät darf keine bedrohlichen Interferenzen verursachen.
(2) Dieses Gerät muss alle auftretenden Interferenzen aufnehmen, einschließlich Interferenzen durch unbeabsichtigten Betrieb.
Änderungen oder Modifizierungen, die nicht ausdrücklich von verantwortlicher Seite für die Einhaltung der Bestimmungen genehmigt sind, können dazu führen, dass das Gerät nicht mehr verwendet werden darf.

EU-Umweltschutzhinweis

Elektroabfälle dürfen nicht mit dem Hausmüll entsorgt werden. Elektroabfälle einer geeigneten Entsorgung zuführen. Örtliche Recyclinghinweise beachten.

BLUETOOTH Benutzerhandbuch 3.0 FÜR das Modell CC-120

INHALTSANGABE

BLUETOOTH Benutzerhandbuch 3.0 fÜR das Modell CC-120

Willkommen----1

Fahren Sie vorsichtig----1

ABBILDUNG 21----

EINLEITUNG---- 3/4----

2.INSTALLATION----5----

3.EIN / AUS----6----

4.ABGLEICHUNG----6/7----

5.Sprachwahl----8 ----

6.WAHLWIEDERHOLUNG----9 ----

7.ANRUFANNAHME UND ANRUFBEENDUNG---- 10

8.ANRUFABLEHNUNG----11

9.AUDIO-TRANSFER----11

10.LAUTSTÄRKEREGELUNG---- 11

11.EINSTELLUNG DES ANNAHMEMODUS----11

12.STUMMSCHALTUNG----12

14.BEDIENUNG DER BLUETOOTH AV-VORRICHTUNG----12

15.UMSCHALTEN DES AUDIOAUSGANGSMODUS UND

BILDEINSTELLUNG---- 13

16.VERWENDUNG DES FM-HEADSETS----14

17.Audio ein- und ausstelle----15

18.WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN-15

19.RÜCKSPIEGELSYSTEM----15

20.TELEFONVERZEICHNIS---- 16

21.Auswahl der letzten 10 Anrufe aus dem Bluetooth-Spiegel- 16

22.UMSCHALTEN ZUM VIDEO-EINGANGS-MODUS---- 17

23.FAQ----17

SPEZIFIKATION---- 18

Willkommen

Vielen Dank, dass Sie dieses Comfortcam CC-120, Bluetooth Handsfree Car Kit gekauft haben. Um die Funktionen des Bluetooth Car Kit vollständig zu nutzen, lesen Sie bitte vor Ingebrauchnahme sorgfältig das Benutzerhandbuch.

Fahren Sie vorsichtig

Die Benutzung eines Mobiltelefons während der Fahrt ist gefährlich. Es besteht erhöhte Unfallgefahr.

Bitte fassen Sie sich bei Unterhaltungen während der Fahrt so kurz wie möglich. Machen Sie keine Aufzeichnungen und lesen Sie nicht. Sehen Sie sich vor Benutzung des Mobiltelefons zunächst die Umgebung an. In bestimmten Fällen (bei schlechten Wetterverhältnissen, im Stau, wenn sich Kinder im Auto befinden oder das Fahrzeug nicht in Ordnung ist) sollten Sie die Straße verlassen und den Wagen anhalten, bevor Sie wählen oder einen Anruf entgegennehmen.

DC +12 V-Ausgang MP3/ MP4 Kabel (Weiss) Video (Gelb) Video (Gelb) Strom Ladegerät Bluetooth System CALL IN 07 55 2 4 5 867 JA KC Anzeigeleuchte Audioeingang VOL+ VOL- Senden/Sprechen An/Aus Modus Wiedergabe Mikrophon Zigarettenanzünder Kabellose Sendebos YELLOW — YELLOW BLACK — RED GND Masse Rückfahrleuchte Kamera

1. EINLEITUNG

Abbildung 1 zeigt die Bestandteile des Bluetooth Handsfree Car Kit-Spiegels.

1.1 Umschalter MODE Drücken Sie die Taste, um zwischen Audioausgang Senderfrequenz Bildschirmeinstellung umzuschalten. Rufen Sie das UKW-Frequenzmenü (FM CHANNEL) auf, indem Sie MODE länger als 1,5 Sekunden gedrückt halten. Die Frequenz kann eingestellt werden. Halten Sie die Taste gedrückt, so werden die Sendefrequenzen durchlaufen. Ihnen stehen 7 Einstellungen zur Verfügung.

1.2 Der Ton schaltet sich während eines aktiven Gesprächs aus, sofern auf einem Bluetooth-AV-Gerät die Funktionen Pause oder Stopp gewählt werden .

1.3 Multifunktionstaste (TALK) Spiegel ein- und ausschalten, Anruf annehmen, Anruf beenden, Sprachwahl, Wahlwiederholung, Anrug ablehnen.

1.4 Lautstärke (VOL+/VOL-) Lautstärke einstellen, Klingelton wählen, Track vorwärts/zurück, wenn ein Bluetooth-kompatibles Audiogerät wiedergegeben wird.

1.5 Spannungsversorgung (PWR) DC +12 V Eingang.

1.6 (Audiado) Verbindung zur Audioquelle, z.B. MP3, MP4 oder CD-Spieler. Wenn das Handsfree-System frei ist (keine Anrufe oder Bluetooth-AV-Aktivitäten), drücken Sie die Abspieltaste doppelt, um den Audioeingang zu öffnen, auf dem Spiegel wird "MEDIA PLAY" angezeigt; der Spiegel fungiert nun als Stereobox oder FM-Audio-Adapter (im FM-Modus).

1.7 3,5-Zoll TFT-Anzeige Anruferkennung, Kamera-Display, Videoeingangsanzeige

1.8 LautsprecherEingebauter Zweikanalstereolautsprecher.

1.9 MikrophonEingebautes Mikrophon.

1.10 Kontrollleuchte --Statuskontrollleuchte. 1.11 Der Gelbe Kabel ist für der anschluss von enter der Monitor und der Weisse Kabel ist für der anschluss von dem MP3/MP4 Spieler.

2. INSTALLATION

Einfache Installation, befolgen Sie diese Schritte:

2.1 Stecken Sie den unteren Stator des Spiegels am unteren Rand des Originalrückspiegels ein. Vergewissern Sie sich, dass der senkrechte Bisektor des Spiegels mit dem senkrechten Bisektor des Originalrückspiegels übereinstimmt. Ziehen Sie den Stator des Spiegels solange, bis er fest auf dem Originalrückspiegel sitzt (oberer und unterer Stator passen sich durch eine Feder an). Lassen Sie den Spiegel los.

2.2 Überprüfen Sie, ob der Spiegel fest auf dem Originalrückspiegel eingeklinkt ist und auf den Originalrückspiegel abgestimmt ist. Nehmen Sie ggf. Anpassungen vor.

2.3 Sollte der Spiegel nicht vollständig festsitzen, wiederholen Sie bitte die o.a. Schritte.

2.4 Stecken Sie den Stromadapter in die Buchse des Zigarettenanzünders.

3. SPIEGEL EIN- UND AUSSCHALTEN

Drücken Sie die Multifunktionstaste (TALK) und halten Sie diese für 1,5 Sekunden gedrückt, bis das Display auf dem Spiegel "ON" anzeigt und .Dasspiegel gibt einen kurzen Signalton ab Sie die Taste jetzt los. Das Gerät ist nun eingestellt. Sobald das Gerät eingeschaltet ist, wird es sich automatisch mit dem zuletzt benutzten Mobiltelefon verbinden. Wenn bisher noch keine Abgleichung mit einem Mobiltelefon stattgefunden hat, geht das Gerät nun in den Abgleichungsstatus über.

Drücken Sie die Multifunktionstaste (TALK) mindestens 6 Sekunden lang, bis auf dem Spiegel "OFF" angezeigt wird und ein D. Das Spiegel gmbremen kurzen Signalton ab ausgeschaltet.

4. ABGLEICHUNG

"Pair" bedeutet, dass das Handsfree-System und das Mobiltelefon sich gegenseitig authentifizieren und die Authentifizierungsinformation speichern. Nur abgeglichene Geräte können eine Verbindung und eine Audioverbindung aufbauen.

Schritt	STATUS / ERGEBNIS
1. Um den Abgleichstatus zu starten, halten Sie die Taste “TALK” mindestens 6 Sekunden lang gedrückt, bis die blaue und rote LED-Anzeige abwechselnd blinken.	Blaue und rote LED-Anzeigen blinken abwechselnd,. Auf dem Spiegel wird “PAIR ON“ angezeigt .
2. Aktivieren Sie die Bluetooth-Gerätesuche bei ihrem Handy. Bitte schlagen Sie im Benutzerhandbuch für Ihr Handy nach.	Nachdem die Suche beendet ist, zeigt das Mobiltelefon alle gefunden Bluetooth-Geräte an.
3. Bei Aufforderung durch Ihr Mobiltelefon treffen Sie bitte eine Wahl.
4. Geben Sie den PIN-Code “0000” ein, um den Abgleich zu bestätigen	Die Abgleichinformation wird gespeichert. Auf dem Spiegel wird “PAIR SUCCESS” angezeigt, sobald ein geeigneter Abgleich stattgefunden hat.
a) Einige Mobiltelefon verbinden sich nach erfolgreichem Abgleich automatisch mit dem Gerät (z.B. Nokia).	Auf dem Spiegel erscheint die Info “MB CONNECTED”, die blaue LED-Anzeige ist eingeschaltet.
b) Falls das Mobiltelefon nach Abgleich keine Verbindung herstellt, drücken Sie kurz die “TALK”-Taste, der Bluetooth-Spiegel versucht nun, die Verbindung herzustellen.	S.O.

5. Sprachwahl

Schritt	STATUS / ERGEBNIS
1. Vergewissern Sie sich, dass das Mobiltelefon mit dem Gerät verbunden ist.	Die blaue LED-Anzeige blinkt.
2 Drücken Sie kurz die Funktionstaste (TALK).	Auf dem Spiegel erscheint die Anzeige “VOICE DIAL”.
3. Nennen Sie einen vorab aufgezeichneten Voice-Tag.	Das Handy wählt die Nummer. Auf der Anzeige erscheint “CALL OUT”.

Hinweis: Diese Sprachwahl-Funktion wird nur vom Mobiltelefon des Benutzers unterstützt. Weitere Einzelheiten finden Sie im Handbuch Ihres Mobiltelefons.

6. WAHLWIEDERHOLUNG

Schritt	STATUS / ERGEBNIS
1. Vergewissern Sie sich, dass das Mobiltelefon mit dem Gerät verbunden ist.	Die blaue LED-Anzeige blinkt.
2 Halten Sie die Funktionstaste (TALK) 1.5 Sekunden lang gedrückt.	Auf dem Spiegel erscheint die Anzeige “REDIAL”.Wahl der letzten Nummer. Auf der Anzeige erscheint “Call Out”.
3. Wenn Sie die Funktionstaste (TALK) noch einmal drücken, wird der ausgehende Anruf sofort beendet.	Auf dem Spiegel erscheint die Anzeige “HANG UP”.

Hinweis: Diese Funktion hängt von den Merkmalen des Mobiltelefons ab. Weitere Einzelheiten finden Sie im Handbuch Ihres Mobiltelefons. Wenn Sie die gewählte Rufnummer nicht wünschen, beenden Sie den Anruf mit Schritt 3.

7. ANRUFANNAHME UND ANRUFBEENDUNG

Schritt
1. Vergewissern Sie sich, dass das Mobiltelefon mit dem Gerät verbunden ist.	Die blaue LED-Anzeige blinkt.
2. Eingehender Anruf.	Auf dem Spiegel wird die Anrufer-ID angezeigt und das Telefon klingelt.
	Möglicherweise klingelt das Handy auch, ohne dass die Anrufer-ID angezeigt wird.
3. Drücken Sie einmal kurz die Funktionstaste (TALK).	Auf dem Spiegel erscheint die Anzeige “ANSWER” “CALL ACTIVE”.
4. Drücken Sie noch einmal kurz die Funktionstaste (TALK), um den Anruf zu beenden.	Auf dem Spiegel erscheint die Anzeige “HANG UP”.

Hinweis: Einige Mobiltelefone sind nach dem Abgleich nicht mehr verbunden. Bei einem eingehenden Anruf stellen sie automatisch eine Verbindung zum Gerät her. Nicht alle Mobiltelefone unterstützen die Anzeigefunktion der Anrufer-ID, ggf. wird also die Anrufer-ID nicht angezeigt.

8. ANRUFABLEHNUNG

Schritt
1. Vergewissern Sie sich, dass das Mobiltelefon mit dem Gerät verbunden ist.	Die blaue LED-Anzeige blinkt.
2. Eingehender Anruf.	Auf dem Spiegel wird die Anrufer-ID angezeigt und das Telefon klingelt.
	Möglicherweise klingelt das Handy auch, ohne dass die Anrufer-ID angezeigt wird.
3. Halten Sie die Funktionstaste (TALK) 1,5 Sekunden lang gedrückt.	Auf dem Spiegel erscheint die Anzeige “REJECT”.

9. AUDIO-TRANSFER

Halten Sie die Funktionstaste (TALK) während eines aktiven oder ausgehenden Anrufs 1,5 Sekunden lang gedrückt, um den Anruf von Bluetooth Handsfree zum Mobiltelefon umzuschalten. Auf dem Spiegel erscheint die Anzeige "MIRROR PHONE" "MOBILE PHONE".

10. LAUTSTÄRKEREGELUNG

Drücken Sie "VOL+", um die Lautstärke zu erhöhen und "VOL-", um die Lautstärke zu reduzieren.

11. EINSTELLUNG DES ANNAHMEMODUS

Drücken Sie im Ruhezustand des Gerätes "VOL+" und "VOL-" 1,5 Sekunden lang, um den automatischen oder den manuellen Annahmemodus einzustellen.

12. STUMMSCHALTUNG

Halten Sie während eines aktiven Anrufs die Taste "PLAY" 1,5 Sekunden lang gedrückt, um das Mikrofon stumm zu schalten, Auf dem Spiegel erscheint die Anzeige "MUTE ON". Drücken Sie die Taste "PLAY" weitere 1,5 Sekunden lang, um die Stummschaltung zu beenden. Auf dem Spiegel erscheint die Anzeige "MUTE OFF".

13. KLINGELTONAUSWAHL

Halten Sie die Taste "VOL+" oder "VOL-" 3 Sekunden lang gedrückt, um den Klingelton auszuwählen. Insgesamt sind 16 Klingeltöne verfügbar.

14. BEDIENUNG DER BLUETOOTH AV-VORRICHTUNG

Schritt	STATUS / ERGEBNIS
1. Wenn keine AV-Verbindung besteht, drücken Sie die “PLAY”-Taste, um die Verbindung herzustellen.	Auf dem Spiegel wird “BT STEREO” angezeigt.
2. Drücken Sie kurz die “PLAY”-Taste, um die Wiedergabe zu starten oder zu unterbrechen	Auf dem Spiegel wird “AV PLAY” oder “AV Pause” angezeigt .
3. Halten Sie die Taste “PLAY” 1.5 Sekunden lang gedrückt, um die Wiedergabe zu stoppen.	Auf dem Spiegel erscheint die Anzeige “AV STOP”.
4. Halten Sie die Taste “VOL +” oder “VOL-” 1,5 Sekunden lang gedrückt. Lassen Sie die Taste bitte los, sobald ein akustisches Signal ertönt, um die „Skip vorwärts“ oder Skip rückwärts-Funktion zu bedienen.	Auf dem Spiegel erscheint die Anzeige “AV FORWARD” oder “AV BACKWARD”.

15. UMSCHALTEN DES AUDIO

AUSGANGSMODUS UND BILDEINSTELLUNG

Schritt	STATUS / ERGEBNIS
1. Der Standardmodus für den Audioausgang ist der Lautsprechermodus.	Auf dem Spiegel wird “SPEAKER” angezeigt. Die grüne LED-Anzeige ist aktiv.
2. Drücken Sie kurz die “MODUS”-Taste.	Auf dem Spiegel wird “FM” angezeigt. Die rote LED Anzeige ist aktiv.
3. Halten Sie die Taste “Modus” im FM-Transmitter-Mode gedrückt, um die gewünschte Frequenz auszuwählen. Stellen Sie nun Ihr Autoradio auf die entsprechende Frequenz ein.	Die ausgewählte Senderfrequenz erscheint auf dem Spiegel: 87,7, 87,9, 88,1, 88,3, 88,5, 88,7, 88,9.
4. Drücken Sie kurz die Taste “Mode”, um zum Bildeinstellungsmodus zu wechseln.	Auf dem Spiegel erscheint das Bildmenü. Halten Sie die “Mode”-Taste gedrückt, um die Merkmale “Helligkeit”, “Kontrast” oder “Farbe” auszuwählen, ändern Sie den Wert mit der “VOL +”- und “VOL -”-Taste.

16. VERWENDUNG DES FM-HEADSETS

LADEKANAL NETZSCHALTER KEINE FUNKTION LED-ANZEIGE ( ROT FÜR 'EIN', GRÜN FÜR LADEVORGANG )

Zur Benutzung der UKW-Kopfhörer in der Ladestation auf dem Spiegel nehmen Sie bitte die Kopfhörer vom Spiegel ab. In diesem Fall ändert sich der Audioausgangsmodus automatisch zu 107,9 kHz (die Empfangsfrequenz der UKW-Kopfhörer). Drücken Sie nun den Headset-Schalter, um das Headset einzuschalten (rote LED-Anzeige aktiv) und das Gespräch zu beginnen. Die Reichweite beträgt etwa 1 m. Sobald sich das Headset auf der Ladebuchse befindet, stellt sich der Audioausgangsmodus automatisch wieder auf den Modus ein, der vor dem Ausstecken des Headsets eingestellt war.

Achtung: Die Lautstärke sollte 10 nicht überschreiten, um Lärm bei der Benutzung des FM-Headsets zu vermeiden. Sollte sich bei 107,9 MHZ ein Radiosender befinden, kann es zu Interferenzen mit dem FM-Headset kommen.

17. Audio ein- und ausstellen

Wenn das Handsfree-System frei ist (kein eingehender oder ausgehender Anruf), können Sie den Audioinput öffnen, indem Sie zweimal kurz die „PLAY“-Taste drücken. Auf dem Spiegel erscheint die Anzeige „MEDIA PLAY“, drücken Sie erneut zweimal die „PLAY“-Taste, um den Audioeingang zu schließen. Auf dem Spiegel wird “MEDIA OFF” angezeigt.

18. WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN

Halten Sie die Tasten "VOL+" und "VOL-" 10 Sekunden lang gedrückt, um die Werksstandardeinstellungen wieder herzustellen. Auf dem Spiegel erscheint die Anzeige "DEL ALL BT". Nun werden sämtliche Bluetooth-Geräte aufgehoben.

19. RÜCKSPIEGELSYSTEM

Während des Rückwärtsfahrens schaltet sich das Rückwärtssystem automatisch ein. Auf dem Spiegel wird das Bild der Umgebung angezeigt. Es gibt diverse Sende- und Empfangs frequenzen (2414MHz, 2432MHz, 2450MHz, 2468MHz). Denselben Tag können Sie in Verbindung mit Sende- und Empfangsvorgängen verwenden.

20. TELEFONVERZEICHNIS

1. Speichern Sie zunächst die Telefonnummer mit englischer Bezeichnung in Ihrem Mobiltelefon.
2. Drücken Sie zweimal die "MODE"-Taste, um den Adresslistentransfer zu starten. Auf dem Spiegel erscheint die Anzeige "B CARD READY". Wählen Sie den Adresslistentransfer vom Mobiltelefon zu Bluetooth.
3. Bei erfolgreicher Übertragung wird die englische Bezeichnung auf dem Spiegel angezeigt.
4. Sie können maximal 200 Adressen speichern. Mit jeder weiteren Adresseingabe überschreiben Sie eine der früheren Eingaben.
5. Zum Löschen der Adressliste halten Sie bitte die "PLAY"-Taste 6 Sekunden lang gedrückt. Auf dem Spiegel erscheint die Anzeige "DELETE PB". Drücken Sie die "PLAY"-Taste zweimal innerhalb von 15 Sekunden, um das Telefonbuch zu löschen.

21. Auswahl der letzten 10 Anrufe aus dem Bluetooth-Spiegel

Drücken Sie die Taste "TALK" zweimal, um den zuletzt angenommen Anruf wieder aufzunehmen und anschließend die "VOL+"- oder "VOL""-Taste, um die letzten 10 Anrufe zu scrollen. Wählen Sie die gewünschte Nummer durch Drücken der "TALK"-Taste.

22. UMSCHALTEN ZUM VIDEO-EINGANGS-MODUS

Halten Sie die "PLAY"-Taste 3 Sekunden lang gedrückt, um zum Videoeingangs-Modus umzuschalten. Sie können die weisse Videovorrichtung in der Buchse mit einer Video-Quelle verbinden. Halten Sie die "PLAY"-Taste nochmals 3 Sekunden lang gedrückt, um den Videoeingangs-Modus wieder zu verlassen.

23. FAQ

23.1 Kann der Bluetooth-Spiegel eine Verbindung zu allen Bluetooth-Vorrichtungen herstellen?

Antwort: Der Bluetooth-Spiegel kann zu allen Bluetooth-Geräten, die ein Headset- oder Handsfree-Profil unterstützen, eine Verbindung herstellen. Aber verschiedene Bluetooth-Geräte haben möglicherweise auch verschiedene Bedienungsweisen. Bei Mobiltelefonen, die Headset-Profile unterstützen, wird die Verbindung normalerweise unterbrochen, aber eine automatische Verbindung zu Handsfree ist möglich, allerdings wird keine Anrufer-ID angezeigt. Welche Entfernung zwischen Bluetooth-Spiegel und Telefon ist empfehlenswert?

23.2 Antwort: Der empfohlene Abstand zwischen Gerät und Telefon beträgt in der Regel 10 Meter.

23.3 Gibt es bei der Benutzung des Bluetooth-Spiegels irgendwelche Interferenzen?

Antwort: Kabellose Geräte und kabellose Netzwerk-Vorrichtungen können während der Unterhaltung zu Interferenzen führen. Verwendung der Bluetooth-Vorrichtungen und gleichzeitiges Vermeiden von RF-Generatoren reduziert diese Interferenzen.

SPEZIFIKATION

Abschnitt	Gerät	Daten
1. Bluetooth-Standard: Bluetooth 2.0+DER
2. Bluetooth-Frequenz: 2,4-GHz-IS M-Band
3. Bluetooth-Übertra gungskraft: Bluetooth 2.0+DER
4. 3,5-Zoll-TFT-LCD mit folgender Auflö sung: 960X240
5. Stro mversorgung: 9V ~ 15V
6. Betrie bstemperatur: -10°C~60°C
7. Audioverzerru ng (Eingang 1 KHz/10000 Mitte Ispannung)	%	0.3
8. Lautsprecher-A usgangsenergie	W	0.5
9. Übertra gungsfre quenz (F1\F2\F3\F4)	MHZ	ISM 2414\2432\2450\2468
10. FM-Transmitte r-Ausgangslevel	NW	40
11. Empfa ngsfre quenz kabell oser Kopfh öre r	MHZ	107.9
12. Empfangsdistanz kabelloser Kopfhörer	M	1.0
13. Ausgangsleistung kabelloser Kopfhörer	MW	60
14. Ladezeit kabelloser Kopfhörer	Std.	2
15. Einsatzzeit kabelloser Kopfhörer	Std.	4~6
16. Empfangsempfin dlichkeit	dBm	≤-85
17. Stro mverbrauch Spiegel (max.)	mA	600
18. Ungestörte r Wirk bereich (min.)	m	40
19. Spiegelmaße (B x T x H)	mm	285X90X24
20. Gewicht des Spiegels (ca.)	g	370
21. Bildgebungssensor Kamera		CMOS
22. Gesamtpixel Kamera		SC) 720 x 576 (PAL)
23. Horiz ontaler Blickwinkel Kamera	Grad	80
24. Übertra gungsleistung Kamera	mw	2/FCC,10/CE
25. Mindestbelichtung Kamera		0 Lux(IR ON)
26. Infra rot-N achtre ichweite Kamera	m	4
27. Stro mversorgung Kamera	Versorgung		über Sendebox
28. Stro mverbrauch Kamera (max.)	mA		120
29. Kameramaße	Mm		525x148x45
30. Gewicht der Kamera (ca.)	g		264

* Der tatsächliche Sendebereich hängt von Wetter, Standort, Interferenzen und bauliche Umgebung ab und variiert dementsprechend.

* Sämtliche Spezifikationen können ohne vorherige Benachrichtigung leicht abweichen.

Das CC-120 ist ein kabelloses Bluetooth Handsfree & 2.4 Ghz Rückspiegelsystem mit einem 3.5 Zoll TFT LCD-Monitor. Mit diesem System können Sie sicherer und komfortabler fahren und kommen außerdem in den Genuss einer klareren und besseren Rückseitenansicht.

EU-Umweltschutzhinweis

Elektroabfälle dürfen nicht mit dem

Hausmüll entsorgt werden. Elektroabfälle einer geeigneten Entsorgung zuführen.

Örtliche Recyclinghinweise beachten.
