Produkttyp	DVD-Player mit 5.1-Surround-Sound-System
Modell	DVD 4611 HC
Marke	AEG
Abmessungen (B x H x T)	400 x 70 x 330 mm
Gewicht	10 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	95 W
Laserklasse	1 (CLASS 1 LASER)
Kompatible Medien	DVD-Video, DVD±R/RW, MPEG-4, Audio-CD, Video-CD, MP3 (von CD/DVD/DVD±R/RW/CD-R/RW)
Regionalcode	2 (Europa, Grönland, Südafrika, Ägypten, Naher Osten, Japan)
Videoausgänge	Composite, S-Video, Komponenten, SCART
Audioausgang (analog)	2,0 V (rms)
Digitaler Audioausgang	Koaxial (SPDIF)
Gesamtleistung Lautsprecher	500 W PMPO (Subwoofer: 200 W, Center: 60 W, Front: 2 x 60 W, Rear: 2 x 60 W)
FM/AM-Tuner	Ja, eingebaut
USB-Anschluss	Ja (vorne)
Kartenleser	SD/MS/MMC (vorne)
Fernbedienung	Ja, IR (Reichweite ca. 7 m, Winkel ±30°)
Garantie	24 Monate ab Kaufdatum
Service-Hotline	[phone] (Mo.-Do. 8:30-17:00, Fr. 8:00-17:00)

Häufig gestellte Fragen - DVD 4611 HC AEG

Warum zeigt der DVD-Player kein Bild an?

Überprüfen Sie zuerst die Videokabelverbindung. Stellen Sie sicher, dass der richtige Videoeingang am Fernseher gewählt ist. Drücken Sie ggf. die Taste V-MODE auf der Fernbedienung, um zwischen Progressive Scan und Interlace umzuschalten, falls das Wiedergabegerät kein Progressive-Scan unterstützt.

Es kommt kein Ton aus den Lautsprechern. Was kann ich tun?

Kontrollieren Sie die Audio-Kabelverbindungen. Wenn Sie kein SCART-Kabel verwenden, müssen zusätzliche Audiokabel angeschlossen sein. Prüfen Sie die Einstellungen im Menü Digital Audio (Digitalausgang auf 'Alle' oder 'Nur PCM' je nach Verstärker). Stellen Sie sicher, dass die Stummschalttaste (X) nicht aktiviert ist.

Die Fernbedienung reagiert nicht. Woran liegt das?

Richten Sie die Fernbedienung direkt auf den IR-Empfänger des DVD-Players (max. 7 m Abstand, Winkel nicht über 30°). Wechseln Sie die Batterien (2 x AAA/R03). Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Kann ich DVDs aus anderen Regionen abspielen?

Nein, der DVD-Player ist auf Regionalcode 2 festgelegt (Europa, Grönland, Südafrika, Ägypten, Naher Osten, Japan). DVDs mit anderen Codes werden nicht abgespielt.

Warum wird meine selbst gebrannte CD/DVD nicht abgespielt?

Mögliche Ursachen: Die Disc ist nicht finalisiert, das Format wird nicht unterstützt, oder die Disc ist verschmutzt/beschädigt. Verwenden Sie nur kompatible Formate (DVD±R/RW, CD-R/RW, MP3, JPEG). Prüfen Sie die Brenneinstellungen am Computer.

Wie stelle ich Radiosender ein?

Drücken Sie SOURCE SELECT bis 'TUNER' erscheint. Wählen Sie mit FM/AM das Frequenzband. Für automatischen Sendersuchlauf drücken Sie AUTO/SUBTITLE. Für manuelle Suche nutzen Sie die Tasten ▶▶/◀◀. Speichern Sie Sender mit MEMORY/AUDIO und einer Zifferntaste.

Was bedeutet der Regionalcode und wie finde ich ihn heraus?

Der Regionalcode gibt die Weltregion an, für die eine DVD bestimmt ist. Ihr Gerät unterstützt nur Code 2. Der Code ist meist auf der Disc-Hülle oder der Disc selbst aufgedruckt (z.B. '2' oder 'ALL'). DVDs ohne Code oder mit 'ALL' sind regionfrei.

Kann ich USB-Sticks mit Musik oder Videos abspielen?

Ja, stecken Sie den USB-Stick in den USB-Anschluss an der Vorderseite und drücken Sie USB auf der Fernbedienung. Der Player wechselt in den Dateimodus. Wählen Sie die gewünschte Datei mit den Pfeiltasten und drücken Sie ENTER. Unterstützt werden MP3, JPEG, MPEG-4 und andere Formate.

Wie schalte ich den Bildschirmschoner ein?

Drücken Sie SETUP, gehen Sie zu Allgemeines Setup-Menü, wählen Sie Bildschirmschoner und setzen Sie es auf 'Ein'. Dies verhindert Schäden durch langes Standbild.

Die Disc wird nicht erkannt (LOAD läuft ewig). Was tun?

Nehmen Sie die Disc heraus und reinigen Sie sie mit einem weichen Tuch von der Mitte nach außen. Prüfen Sie, ob die Disc korrekt eingelegt ist (beschriftete Seite nach oben). Versuchen Sie eine andere Disc. Falls das Problem bestehen bleibt, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und starten Sie neu.

BEDIENUNGSANLEITUNG DVD 4611 HC AEG

D Bedienungsanleitung
GB Operation Manual

Bedienungsanleitung....4 - 41

Abb./Fig. 1
Abb./Fig. 2

Abb./Fig. 3

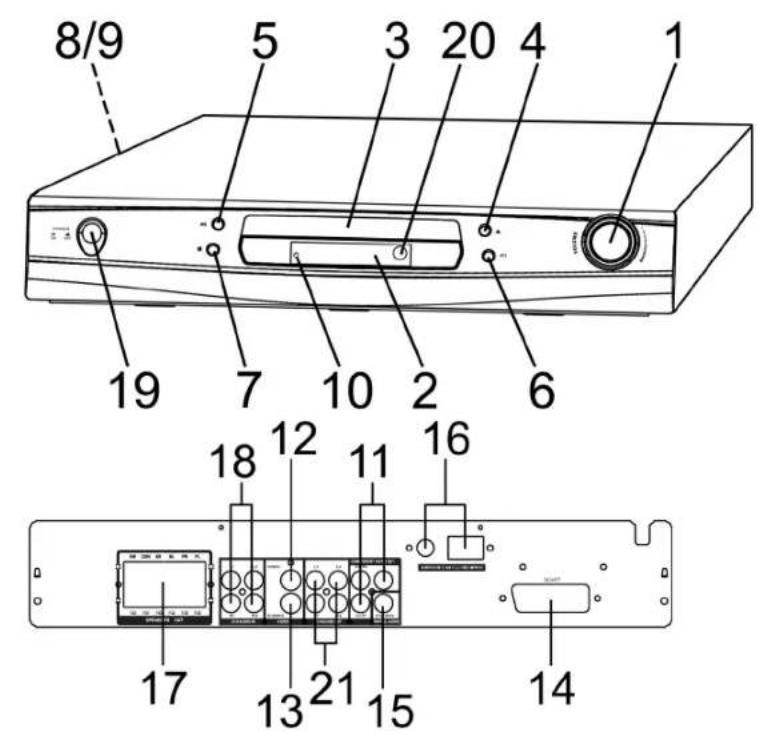

Geräteteile (Abb. 1 / Abb. 2) 1	VOLUME	Lautstärkeregler	12	Composite-Video-Ausgang
	2	Display	13	S-Video-Ausgang
	3	CD/DVD-Fach	14	SCART-Ausgang
	4	Taste „Öffnen/Schließen“ ( ▲)	15	Digitaler-Audio-Ausgang
	5	Taste „Wiedergabe/Pause“ ( ▶II)	16	FM/AM Antenneneingang
	6	Taste „Funktionsauswahl“( )Zur Auswahl zwischen DVD/AUX1/AUX2 und TUNER	17	SPEAKERS OUT Lautsprecher-Anschlüsse
	7	Taste „Stopp“ ( ■)	18	2CH Audio-Eingänge
	8	USB Schnittstelle	19	POWER ON/OFF Schalter (Netz Ein-/Aus)
	9	SD/MS/MMC Card-Schlitz	20	IR Empfänger
	10	Kontrollleuchte Standby	21	2CH Audio-Ausgänge
	11	Komponenten-Video-Ausgang

Fernbedienung (Abb. 3)

1 „“STANDBY: Standby-Modus aktivieren.

2 GOTO: Passage der CD/DVD direkt ansteuern.

3 „▶II“: Die Wiedergabe starten. Bild anhalten. Film weiter abspielen mit der Taste „▶II“.

4 SETUP: Setup-Menü starten.

5 ▶▶: Schnellvorlauf. Im Radiomodus zum Einstellen/Suchen eines Radiosenders.

6 -: Lautstärke vermindern.

7 ◀◀◀: Schnellrücklauf. Im Radiomodus zum Einstellen/Suchen eines Radiosenders.

8 TIT E / AM/FM: Playback-Control bei VCD anzeigen. Schalten zwischen dem FM und AM Frequenzband im Radiomodus um.

9 Richtungstasten: Navigation im Bildschirmmenü.

10 AUDIO/MEMORY: Audio-Einstellungen verändern. Im Radiomodus zum Speichern von Radiosendern.

11 ANGLE: Bildwinkel auswählen.

12 A-MODE: 5.1CH/2CH Umschaltung.

13 PROG: Playlist aufrufen.

14 CH-LEVEL: Lautsprecherpegel einstellen. Drücken Sie mehrmals die Taste, um die Lautstärke der einzelnen Lautsprecher einzustellen. Mit den +/- Tasten (24/6) nehmen Sie die Einstellungen vor.

15 S.EFFECT: Hallmodus einstellen.

16 USB: USB / CARD / DVD Umschaltung.

17 REPEAT: Titel, Kapitel, etc. wiederholen.

18 A-B: Auswahl der zu wiederholenden Passage.

19 „ ▲“ OPEN/CLOSE: CD/DVD-Fach öffnen bzw. schießen.

20 Zifferntasten: Direkte Anwahl der Kapitel oder Lied-Nummer.

21 10+: Zur Auswahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10.

22 „X“: Stummschalten.

23 ▶▶▶/RADIO+: Sprung zum nächsten Kapitel oder Lied. Im Radiomodus zum Durchschalten der gespeicherten Radiosender.

24 +: Lautstärke erhöhen.

25 I◄◄/RADIO-: Sprung zum vorherigen Kapitel oder Lied. Im Radiomodus zum Durchschalten der gespeicherten Radiosender.

26 SUBTITLE/AUTO: Untertitel anzeigen/ausblenden. Im Radiomodus zum Aktivieren des automatischen Sendersuchlaufs.

27 ENTER: Die Eingabe bestätigen.

28 MENU / MO/ST: Hauptmenü der DVD/VCD anzeigen. Im Radiomodus zum Unschalten zwischen Stereo und Mono.

29 V-MODE: Progressive scan/Interlace Umschaltung.

30 OSD: Wiedergabestatus auf Bildschirm anzeigen.

31 SOURCE SELECT: Zur Auswahl zwischen DVD/AUX1/ AUX2 und TUNER.

32 TONE: Bässe und Höhen einstellen. Mit den +/- Tasten (24/6) nehmen Sie die Einstellungen vor.

33 STEP: Bild anhalten. Erneuter Druck zeigt das nächste Bild. Film weiter abspielen mit der Taste ▶II".

34 ZOOM: Ein- oder Auszoomen.

35 „■“: Wiedergabe stoppen.

Technische Daten

Geräteart	DVD-Player
Modell DVD 4611 HC
Spannung 230 V, 50 Hz
Leistung	95 W
Abmessungen (B x H x T) 400 x 70 x 330 mm
Gewicht	10 kg
Laser	Halbleiter-Laser
Signalformat	PAL/NTSC
Signal-Rauschabstand >= 80 dB
Video-Ausgang 1,0 V (P-P) 75 Ω
Analoger Audio-Ausgang 2,0 V (rms)
S-Video-Ausgang	(Y) 1,0 V (P-P), 75 Ω(C) 286 mV (P-P), 75 Ω
Betriebsumgebung 0°C bis 40°C, ebener Untergrund
Kompatible Medien	DVD-Video (DVD Disc, DVD ±R/RW)MPEG-4 Video (von CD/DVD Disc, DVD±R/RW, CD-R/RW)Audio CD (von CD Disc, CD-R/RW)Video CD (von CD Disc, CD-R/RW)MP3 fi les (von CD/DVD Disc, DVD±R/RW, CD-R/RW)
Regionalcode 2 (= Europa, Grönland, Südafrika, Ägypten und Naher Osten, Japan)
Total Surround Sound	500 W (PMPO)
Subwoofer	200 W (PMPO)
Center-Lautsprecher	60 W (PMPO)
Front-Lautsprecher	2 x 60 W (PMPO)
Rear-Lautsprecher	2 x 60 W (PMPO)

AEG

Inhaltsverzeichnis

Geräteteile....4

Fernbedienung ....5

Technische Daten ....6

Sicherheitshinweise 9

Aufstellen und Anschließen ....11

Inbetriebnahme ....13

Über den DVD-Player ....18

Medien wiedergeben 19

Im Dateimodus arbeiten ....24

Voreinstellungen ändern 27

Radioprogramme einstellen 36

Fehlerbehebung 38

Entsorgung 39

Garantie 40

Konformitätserklärung 40

OSD-Menü-Übersicht....41

Vielen Dank!

Es freut uns, dass Sie sich für den DVD-Spieler DVD 4611 HC entschieden haben! Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Service Hotline

Bei technischen Fragen oder Problemen mit dem Gerät, die Sie mit Hilfe dieser Bedienungsanleitung nicht lösen können, wenden Sie sich bitte an unsere Service Hotline:

Telefon: [phone]

Herstelleranschrift

ETV

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40

47906 Kempen

Telefon:[phone]

Mail: [e-mail]

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Sicherheitshinweise

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.

Kinder

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.

Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.

Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das Gerät gelangen.
Öffnen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.

Sicherheitshinweise

Laser

Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifi ziert. Das zugehörige Etikett befindet sich außen auf dem Gerät.

Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:

Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch den Hersteller oder seinen Kundendienst durchführen.

Transport

Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese vor dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.

Standort

Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort voraus. Beachten Sie daher Folgendes:

Schützen Sie das Gerät vor Witterungseinfl üssen. Verwenden Sie es nie im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät auf eine stabile Unterlage, so dass es nicht herabstürzen kann.
Schützen Sie die Fernbedienung vor Witterungseinfl üssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).

Betrieb

Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner → Seite 29, „Allgemeines Setup-Menü“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät befi ndet. Die DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt werden.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.

Bestimmungsgemäße Verwendung

Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:

Abspielen von Video-DVDs/Video CDs.

Abspielen von Audio-CDs.

Empfang von Radioprogrammen.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Defekt

Sollte das Gerät einmal defekt sein:

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallengelassen oder anderweitig beschädigt, muss das Gerät von einem autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
Setzen Sie sich mit der Service-Hotline in Verbindung → Seite 8, „Service Hotline“. Viele Probleme können über diesen Weg gelöst werden.

Aufstellen und Anschließen

Auspacken

Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit.

ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originaverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmateriaentsprechend der in Ihrem Land geltenden Vorschriften.

i HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Aufstellen

1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.

Aufstellen und Anschließen

Aufstellen der Lautsprecher


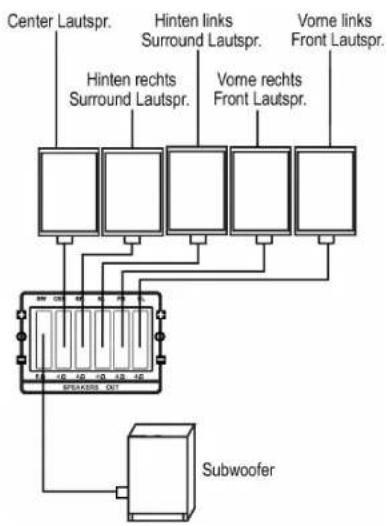

Anordnung der Lautsprecher

i HINWEIS:

Stecken Sie den Stecker des DVD Players erst in die Steckdose, wenn alle Lautsprecherboxen und Anschlüsse korrekt verkabelt sind!

1. Entfernen Sie ca. 1,5 cm der Kabelisolierung.
2. Verdrehen Sie das Kabelende.
3. Öffnen Sie die Kabelklemme, indem Sie auf die Lasche drücken.
4. Klemmen Sie nun das beiliegende Lautsprecherkabel an die Lautsprecher an. Achten Sie dabei auf die richtige Polarität (schwarz an schwarz und rot an rot).

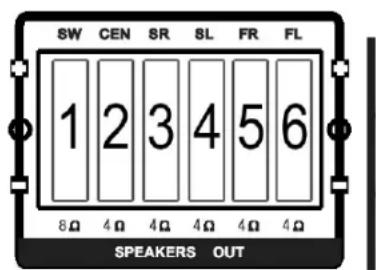

5. Schließen Sie nun das andere Kabelende entsprechend an den SPEAKERS OUT des DVD Players an. Gehen Sie vor, wie unter Schritt 1-4 beschrieben.

i HINWEIS:

Achten Sie darauf, dass sich blanke Drähte nicht berühren/kreuzen. Kurzschlussgefahr!

Die richtige Konfi guration und Anordnung eines Surround-Sound-Systems ist entscheidend für das Klangerlebnis. Um eine maximale Klangleistung zu erziehen, sollten vor dem Anschluss der Lautsprecher die Anweisungen bezüglich der Anordnung der Lautsprecher befolgt werden.

Front-/Hauptlautsprecher (rechts und links, Center-Lautsprecher)

Diese drei Lautsprecher liefern ein exzellentes Klangbild und erhöhen den dynamischen Effekt der Audiowiedergabe. Der Hauptdialog eines Films wird über diese Lautsprecher wiedergegeben.

Rear- oder Surround-Lautsprecher

Diese beiden Lautsprecher bieten dynamische 3-D-Klageffekte und schaffen eine räumlichen Klangwiedergabe, da sie Hintergrundgeräusche hinzufügen.

Subwoofer-Lautsprecher

Der Subwoofer ist ein kräftiger Bass-Lautsprecher, durch den noch mehr Realitätsnähe geschaffen wird.

i HINWEIS:

Um einen optimalen 3-D-Klangeffekt zu erzielen, wird die Ausgabe der Center- und Subwoofer-Lautsprecher auch über die Front- und Rear-Lautsprecher ausgegeben.
Die Surround-, sowie der Center-Lautsprecher funktionieren nur im Surround-Betrieb.

Die ideale Konfi guration des Surround-Sound-Systems hängt von der Raumgröße und dem Wandmaterial ab. Die Abbildung (siehe nächste Seite) zeigt eine typische Anordnung der verschiedenen Lautsprecher.

i HINWEIS:

Front-/Hauptlautsprecher und Center-Lautsprecher sollten auf derselben Höhe platziert werden. Sie werden auf den Zuhörer ausgerichtet.
3-D-Surround- bzw. Rear-Lautsprecher sollten hinter dem Zuhörer und zwar über der Ohrhöhe des Zuhörers an der Wand angebracht werden.
Der Subwoofer kann irgendwo im Raum aufgestellt werden, da die tiefen Töne vom menschlichen Ohr nicht zu orten sind.

Eine optimale Aufstellung der Lautsprecherboxen kann wie folgt aussehen:

Batterien in Fernbedienung einsetzen

WARNING:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

△ ACHTUNG:

Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

Inbetriebnahme

i HINWEIS:

Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig (+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.

i HINWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum DVD-Player könnte unmöglich sein.

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

Videokabel anschließen

Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu ihrem Fernsehgerät oder Video-Projektor übertragen.

Sie haben vier verschiedene Möglichkeiten, den DVD-Player mit ihrem Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von Ihrem Wiedergabegerät eine Möglichkeit aus.

i HINWEIS:

Sofern Sie keine SCART- Verbindung verwenden, müssen Sie in jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung der Audio-Daten (also des Tons) herstellen.

SCART

Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.

1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres Wiedergabegerätes.

Abb. 2/14

0

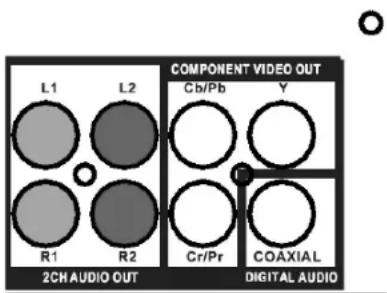

Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr für eine sehr gute Wiedergabequalität.

Mit Komponenten-Video werden nur Video-Signale übertragen.

1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des DVD-Players.
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wiedergabegerätes.
   Wählen Sie im Menü „Videoeinstellungen“ das Untermenü „Video Ausgang.“ aus. Hier können Sie die Einstellungen „Aus“, „YUV“ und „P-YUV“ auf Ihr angeschlossenes Wiedergabegerät einstellen. Die korrekte Einstellung entnehmen Sie bitte der Bedienungsanleitung des angeschlossenen Gerätes.

S-Video

Eine Verbindung mit einem S-Video-Kabel gewährleistet eine sehr gute Wiedergabequalität.

Mit S-Video werden nur Video-Signale übertragen.

1. Stecken Sie den S-Video-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den S-Video-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes.

Abb. 2/13

Composite-Video

Mit Composite-Video werden nur Video-Daten übertragen.

1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes.

Abb. 2/12

Audio-Kabel anschließen

Sie können zwischen drei Übertragungsverfahren für die Ton-Signale wählen.

Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernsehgerät oder über einen Stereo- bzw. 5.1-Verstärker ausgegeben werden soll. Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder an einen Verstärker an.

i HINWEIS:

Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist die Installation einfacher.

Verbinden Sie die beiden Audio-Kabel für den rechten und den linken Lautsprecher mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des Gerätes (L1/R1 oder L2/R2).
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen ihres Wiedergabegerätes oder Ihres Verstärkers.

Abb. 2/17

5.1-Audio-Signal (Anschluss der mitgelieferten Lautsprecher)

Verwenden Sie eine Audio-Ausgabe über ein 5.1-Audio-Signal, wenn Sie eine besonders natürliche Wiedergabe erzielen wollen.

Bei diesem Verfahren verwenden Sie die 6 mitgelieferten Lautsprecher. Vier Lautsprecher werden hierbei in jede Ecke des Raumes platziert. Ein Lautsprecher wird in der Nähe des Wiedergabegerätes positioniert. Der sechste Lautsprecher dient der Wiedergabe der tiefen Töne. Durch diese Verteilung der Lautsprecher werden sehr natürlich wirkende Raumklangeffekte erzielt.

Verbinden Sie den SPEAKERS OUT Anschluss auf der Rückseite des DVD-Players mit den entsprechenden Anschlüssen auf der Rückseite der einzelnen Lautsprecher.

Gehen Sie folgendermaßen vor:

1. Schließen Sie das Kabelende an die Buchse auf der Rückseite des Gerätes an. Achten Sie auf die richtige Anordnung:

2. (1) Anschluss Subwoofer: Basslautsprecher

3. (2) Anschluss Center-Lautsprecher
4. (3) Lautsprecher rechts hinten
5. (4) Lautsprecher links hinten
6. (5) Lautsprecher rechts vorne

7. (6) Lautsprecher links vorne

8. Schließen Sie das andere Kabelende an die entsprechenden Buchsen ihres Wiedergabegerätes oder Ihres Verstärkers.

0

Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes oder Ihres Verstärkers.

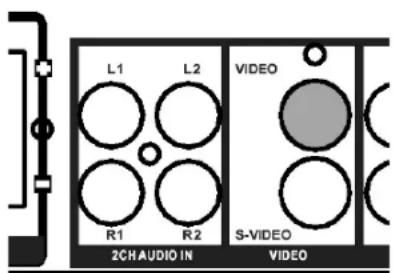

2CH AUDIO IN - Eingang

Verbinden Sie die beiden Audio-Kabel für den rechten und den linken Tonkanal mit Ihrem Ausgabegerät (L1/R1 oder L2/R2).

1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen Ihres Ausgabegerätes.

Antenneneingang

Dieses Gerät verfügt über einen eingebauten FM/AM Radioempfänger.

FM/UKW Empfang: Verbinden Sie das Kabel Ihrer Antennenanlage mit der FM Buchse auf der Rückseite des Gerätes.

AM/MW Empfang: Verbinden Sie eine Mittelwellenantenne mit den AM Buchsen auf der Rückseite des Gerätes.

Über den DVD-Player

Eingänge an der Geräteseite

Abb. 1/8

Abb. 1/9

Gerät einschalten

Abb. 2/19

USB Eingang (auf der linken Geräteseite)

Verbinden Sie ein USB-Kabel zur Übertragung von Audio- und Videodaten eines Ausgabegerätes.

1. Stecken Sie den Stecker in die Buchse auf der linken Seite des Gerätes.
2. Stecken Sie den Stecker in die entsprechende Buchse Ihres Ausgabegerätes.

Speicherkarten Einschub (auf der linken Geräteseite)

Schieben Sie eine MMC/SD bzw. MS Speicherkarte in den Karteneinschub auf der linken Seite des Gerätes.

Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den Netz-Ein-/Aus-Schalter „POWER“ auf der Vorderseite des Gerätes betätigen.

Über den DVD-Player

Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen → Seite 6, „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

i HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD fi nalisiert wurde. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.

Begriffe

Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

Medien wiedergeben

Fernbedienung verwenden

Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.

CD/DVD laden

1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/19). Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/19). Das CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/2) erscheint zunächst die Anzeige „LOAD“. Nach kurzer Zeit wird der Typ des geladenen Mediums angezeigt (z.B. „DVD“).

Medien wiedergeben

Bildschirmanzeige CD-Menü verstehen

Werden CDs abgespielt, so werden folgende Statusinformationen auf dem Bildschirm angezeigt:

Aktueller Track/Gesamtanzahl der Tracks (1).

Zeit (2): Hier fi nden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste OSD (Abb. 3/30) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Track-Ende,
• bisherige Wiedergabedauer der CD,
• verbleibende Zeit bis zum CD-Ende.

Bildschirmanzeige DVD-Menü verstehen

Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste OSD (Abb. 3/30) anzeigen lassen.

DVD-Menü

Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier fi nden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste OSD (Abb. 3/30) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Titel-Ende,
• bisherige Wiedergabedauer des Kapitels,
• verbleibende Zeit bis zum Kapitel-Ende.

Wiedergabe starten

1. Legen Sie eine CD/DVD in das CD/DVD-Fach ⇒ Seite 19, „CD/DVD laden“.
2. Drücken Sie auf die Taste „▶II“ (Abb. 3/3) der Fernbedienung.

i HINWEIS:

Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.

Wiedergabe unterbrechen

1. Drücken Sie auf die Taste „▶II“ (Abb. 3/3) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „▶II“ (Abb. 3/3) der Fernbedienung, um die „normale“ Wiedergabe wieder zu starten.

Audio-Sprache/ Audio-Modus ändern

Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/10), um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig von der DVD.

i HINWEIS:

Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“ oder „Stereo“ einstellen.

Untertitel anzeigen

Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/26), wenn Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Wiedergabe stoppen

Drücken Sie während der Wiedergabe auf die Taste „■“ (Abb. 3/35). Die Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „II“ (Abb. 3/3), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „■“ (Abb. 3/35), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „▶II“ (Abb. 3/3), so wird die CD/DVD von vorn abgespielt.

Vorheriges Kapitel/Track auswählen

Drücken Sie die Taste I◀◀ (Abb. 3/25), um zum Beginn des vorherigen Kapitels oder Tracks zu springen.

Nächstes Kapitel/Track auswählen

Drücken Sie die Taste ▶▶I (Abb. 3/23), um zum Beginn des nächsten Kapitels oder Tracks zu springen.

Track direkt auswählen

Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Ziffern-tasten der Fernbedienung ein (Abb. 3/20).

Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.

Passage über Menü ansteuern

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste GOTO (Abb. 3/2). Das GOTO Menü erscheint auf dem Bildschirm.
2. Bewegen Sie diese mit den Richtungstasten (Abb. 3/9) in die gewünschte Rubrik (z.B. „Kapitel“). Drücken Sie anschließend die Taste ENTER (Abb. 3/27).
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 3/20) vor. Nach kurzer Zeit beginnt die Wiedergabe.
4. Drücken Sie erneut auf die GOTO Taste um das Menü auszublenden.

Medien wiedergeben

DVD-Titel/Kapitel wiederholen	1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.2. Drücken Sie auf die Taste REPEAT(Abb. 3/17). Auf dem Bildschirm erscheint die Meldung „Kapitel“.3. Drücken Sie erneut auf die Taste REPEAT,bis Sie die Anzeige „Titel“ oder „Alle“ auf dem Bildschirm sehen.
CD-Track wiederholen	1. Wählen Sie den Track aus, der wiederholt werden soll.2. Drücken Sie auf die Taste REPEAT(Abb. 3/17). Auf dem Bildschirm erscheint die Meldung „Stück“.
CD wiederholen	Drücken Sie so oft auf die Taste REPEAT(Abb. 3/17), bis auf dem Bildschirm die Meldung „Alle“ erscheint.
Wiederholen beenden	Drücken Sie so oft auf die Taste REPEAT(Abb. 3/17), bis auf dem Bildschirm keine Meldung mehr erscheint.
Passage zum Wiederholen auswählen	Sie können eine frei gewählte Passage defi nieren, die automatisch wiederholt werden soll.Gehen Sie hierzu folgendermaßen vor:1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken Sie dazu während der Wiedergabe einmal auf die Taste A-B(Abb. 3/18) der Fernbedienung. Auf dem Bildschirm sehen Sie die Anzeige „A“.2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie ein zweites Mal auf die Taste A-Bder Fernbedienung drücken. Auf dem Bildschirm erscheint die Anzeige „A B“. Der zuvor markierte Abschnitt wird nun wiederholt.Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste A-Bdrücken.
	iHINWEIS:Bei MP3 CDs muss die zu wiederholende Passage innerhalb eines Tracks liegen.
DVD-Menü verwenden	Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifi sch und kann daher hier nicht näher beschrieben werden.Drücken Sie auf die Taste MENU(Abb. 3/28), um das DVD-Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten(Abb. 3/9). Bestätigen Sie die Eingabe mit der Taste ENTER(Abb. 3/27).Befi nden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Zifferntasten(Abb. 3/20) der Fernbedienung eingeben.

Schnell-Vor- oder Zurücklauf durchführen

Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.

1. Drücken Sie auf die Taste ▶▶ (Abb. 3/5) bzw. ◀◀ (Abb. 3/7), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. „Vorwärts x [2]“.
2. Drücken Sie mehrfach auf die Taste ▶▶ bzw. ◀◀, um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16 oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „▶II“ (Abb. 3/3), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.

Bildausschnitt vergrößern

Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.

Drücken Sie auf die Taste ZOOM (Abb. 3/34), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.

Bildwinkel ändern

Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen. Drücken Sie auf die Taste ANGLE (Abb. 3/11), um den Bildwinkel zu ändern.

i HINWEIS:

Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „∅“.

Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.

Lautstärke einstellen

Drücken Sie auf die Taste+ (Abb. 3/24), um die Lautstärke zu erhöhen. Drücken Sie auf die Taste- (Abb. 3/6), um die Lautstärke zu vermindern.

i HINWEIS:

Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes anpassen.

Playlist erstellen (CD/DVD)

Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.

Gehen Sie hierzu folgendermaßen vor:

CD:

Programm

1. Drücken Sie auf die Taste PROG (Abb. 3/13). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw. der Kapitel/Titel (bei DVDs) ein.

i HINWEIS:

Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch beim Einlegen einer neuen CD/DVD verloren.

Im Dateimodus arbeiten

DVD:

Programm

1	TT: 01	KP: 05
2	TT:	KP:
3	TT:	KP:
4	TT:	KP:
5	TT:	KP:
		ENDE START

Playlist löschen (CD/DVD)

1. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/9).
2. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track (bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein. Verwenden Sie hierzu die Zifferntasten (Abb. 3/20).
3. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb. 3/9) am unteren Rand der Tabelle den Befehl „Start“ auswählen.

4. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/27) der Fernbedienung drücken.

5. Drücken Sie auf die Taste PROG Sie sehen nun eine Tabelle (Abb. CD bzw. Abb. DVD).

6. Steuern Sie mit den Richtungstasten (Abb. 3/9) den Befehl „Ende“ am unteren Ende der Tabelle an.
7. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/27) der Fernbedienung drücken.
8. Drücken Sie zum Beenden die Taste PROG.

Im Dateimodus arbeiten

Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen gespeichert sind. Solche Medien liegen häufig g dann vor, wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.

CD/DVD verwenden

1. Legen Sie die CD oder DVD in das Laufwerk → Seite 19, „CD/DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Speicherkarte verwenden

Folgende Speicherkarten können Sie verwenden:

1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/9).
2. Drücken Sie auf die Taste USB (Abb. 3/16) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ⇒ Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die USB Taste (Abb. 3/16).

i HINWEIS:

Um herauszufinden, welche abspielbaren Dateien hier zu finden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern. Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.
Haben Sie auch ein Ausgabegerät an den USB Anschluss angeschlossen, so wird dessen Inhalt zuerst angezeigt. Drücken Sie ein weiteres Mal auf die Taste USB (Abb. 3/16) um den Inhalt der Speicherkarte angezeigt zu bekommen.
Der Dateimodus kann nur angewählt werden, wenn sich das Gerät im DVD Modus befin det.

USB-Medium verwenden

Über den USB-Anschluss können Sie zahlreiche Geräte mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USB-Speichersticks oder Digitalkameras.

Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes.

1. Stecken Sie ein USB-Speichermedium in den entsprechenden Anschluss des DVD-Players (Abb. 1/8).
2. Drücken Sie auf die Taste USB (Abb. 3/16) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.

i HINWEIS:

Um herauszufi nden, welche abspielbaren Dateien hier zu finden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern. Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.
Der Dateimodus kann nur angewählt werden, wenn sich das Gerät im DVD Modus befindet.

1. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

2. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die USB Taste (Abb. 3/16).

Datei/Verzeichnis auswählen und Wiedergabe starten

Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden sollen.

1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in der Laufwerk oder schließen Sie ein USB Speichermedium an.
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.

Im Dateimodus arbeiten

1. Wählen Sie mit den Richtungstasten (Abb. 3/9) in der linken Liste das gewünschte Verzeichnis oder die Datei aus.
2. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/27).

Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw. abgespielt.

Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste von Dateien.

Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der Taste ENTER (Abb. 3/27) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.

Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.

i HINWEIS:

Mit der Taste „◀“ (Abb. 3/9) können Sie aus den Dateien zu den Verzeichnissen zurückkehren.

Wiedergabe beenden

Drücken Sie auf die Taste „■“ (Abb. 3/35) der Fernbedienung, um die Wiedergabe zu beenden.

Bilder wiedergeben

Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD, etc.), gespeichert sein.

i HINWEIS:

Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).
- Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im allgemeinen immer einen Informationsverlust, im Bezug auf das ursprüngliche Format zur Folge hat.

Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die Wiedergabe beginnen soll → Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

i HINWEIS:

Nach einigen Sekunden erscheint auf der rechten Seite im zweispaltigen Menüfenster ein Vorschaubild.

Blättern

Manuell: Drücken Sie auf die Taste I◀◀ (Abb. 3/25) oder ▶▶I (Abb. 3/23) der Fernbedienung, um vor oder zurück zu blättern.
Automatisch: Drücken Sie die Taste ENTER (Abb. 3/27). Der Bildwechsel erfolgt automatisch.

Bild drehen

Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:

Um 90° im Uhrzeigersinn drehen: Richtungstaste „▶“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „◀“

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 3/4) der Fernbedienung drücken.

i HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand. Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.

Menü-Aufbau verstehen

Menü verwenden

Im Setup-Menü fi nden Sie zwei Menü-Ebenen:

Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Navigation und Auswahl

Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3/9) der Fernbedienung (▶ / ◀).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▼/▲).
Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/27) aus.
Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist nun hervorgehoben.

Voreinstellungen ändern

Überblick über das Hauptmenü

Schieberegler

In zahlreichen Menüs fi nden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▼/▲).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

Allgemeine Einstellungen (1)
Audioeinstellungen (2)
■ Videoeinstellungen (3)
Voreinstellungen (4)
Kennwort Funktionen (5)
Einstellmenü verlassen (6)

i HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

Allgemeine Einstellungen

TV Bildschirm

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfi Ime weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten.
4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen.
16:9 Wide: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
Wide Squeeze: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Bei dieser Einstellung werden Filme im 4:3 Format an das Seitenverhältnis des Wide-Screen-Fernsehers angepasst.

HINWEIS:

Die Einstellung „4:3 Panscan“ wird nicht von allen DVDs unterstützt.

Winkelzeichen (Kamerawinkel)

Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE (Abb. 3/11) die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.

Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.

Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.

OSD Sprache

Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

Gehörlos Titel (Kommentare)

Auf manchen DVDs befi nden sich fi Imbegleitende Kommentare, wie z.B. Untertitel für Hörgeschädigte.

Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.

Bildschirmschoner

Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren.

Folgende Optionen stehen zur Auswahl:

Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus: Der Bildschirmschoner ist deaktiviert.

Letzter Speicherplatz

Bestimmen Sie, wie sich der DVD-Player verhalten soll, wenn der

Benutzer während der Wiedergabe auf die Taste „■“ (Abb. 3/35) drückt.

Ein: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen an der letzten Position.
Aus: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen wieder am Anfang des Medium.

Voreinstellungen ändern

Audioeinstellungen

Lautsprecher Einrichten

Downmix

Verändern Sie die Charakteristik der Lautsprecherausgabe:

L/R: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.
3D SURROUND: Möglicherweise verfügen Sie nicht über eine 5.1-Audi-oanlage. In diesem Fall können Sie mit der Einstellung „3D SURROUND“ einen entsprechenden Klang simulieren lassen.
5.1 Kanal: Wählen Sie diese Einstellung, um das Audiosignal unverändert an das Ausgabegerät zu leiten.

Front LS; Center LSPR; Effekt Lautspr.; Subwoofer

i HINWEIS:

Das Menü „Center LSPR“ und „Effekt Lautspr.“ sind nur anwählbar, wenn im Menü „Downmix“ die Option „5.1 Kanal“ aktiviert ist.

Hier haben Sie die Möglichkeit die Eigenschaften der Lautsprecher einzustellen.

Gross: Der Lautsprecher gibt Bass und Höhen aus.
Klein: Der Lautsprecher gibt nur die Höhen aus.
Aus: Der Lautsprecher gibt keine Audiosignale aus.

Dialogpegel

i HINWEIS:

Das Menü „Dialogpegel“ ist nur anwählbar, wenn im Menü „Downmix“ die Option „L/R“ oder die Option „Stereo“ aktiviert ist.

Im Menü „Dialogpegel“ besteht die Möglichkeit, die Lautsprecher der Dialoge einzustellen. Erhöhen Sie die Lautstärke der Dialoge mit der Richtungstaste „▲“ oder verringern Sie die Lautstärke mit der Richtungstaste „▼“.

D.K. (Pegelbegrenzung)

Mit dieser Funktion können Sie die maximal einstellbare Lautstärke einschränken, um die Schäden an Ihren Lautsprechern zu vermeiden.

Ein: Die maximal einzustellende Lautstärke wird eingeschränkt.
Aus: Die Einschränkung für die maximal einstellbare Lautstärke wird ausgeschaltet.

ACHTUNG:

Bei ausgeschalteter „Pegelbegrenzung“ kann die Lautstärke so laut eingestellt werden, dass die Lautsprecher Schaden nehmen können.

Auto: Automatische Einschränkung der maximal einstellbaren Lautstärke.

Digital Audio

Digitalausgang

Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.

SPDIF Aus: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
Alle: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
Nur PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.

i HINWEIS:

Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine falsche Einstellung gewählt.

LPCM Ausgang

i HINWEIS:

Das Menü „LPCM Ausgang“ ist nur anwählbar, wenn im Menü "Digitalausgang" die Option „Nur PCM“ aktiviert ist.

Hier können Sie die Abtastrate des Audiosignals festlegen. Im Allgemeinen ist es so, dass eine höhere Abtastfrequenz zu einem besseren Audiosignal führt.

Dolby Digital Setup

Mono/Stereo

Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.

Voreinstellungen ändern

Dynamik

Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

FULL -3/4: Der Dynamikumfang wird etwas (3/4) bis maximal komprimiert (FULL).
OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

Kanalverzögerung

Verwenden Sie eine 5.1-Audioanlage, so können Verzerrungen des Klangeindrucks aufgrund der unterschiedlichen Entfernung der Lautsprechergruppen vom Hörer entstehen. Klänge, die gleichzeitig vom Hörer vernommen werden sollten, treffen so nacheinander ein.

Sie können hier die Ausgabe des zentralen, der rückwärtigen Lautsprecher bzw. des Subwoofers verzögern, um beim Zuhörer einen ausgewogenen Klangeindruck zu erzielen.

Die einzelnen Lautsprecher steuern Sie mit den Richtungstasten (▼/▲) an.
Mit den Richtungstaster▶(/◀) nehmen Sie die Einstellung vor.

Klangeinstellung

In diesem Menü können Sie verschiedene Klangoptionen einstellen.

3D-Verarbeitung

Pro Logic II

Die Funktion „Pro Logic II“ wandelt Stereo-Signale wie z.B. auf Audio-CDs, MP3, VCD oder SVCDs in realitätsnahe und räumliche Fünf-Kanal-Klangerlebnisse um.

i HINWEIS:

Das Menü „Pro Logic II“ ist nur anwählbar, wenn im Menü „Downmix“ die Option „5.1 Kanal“ aktiviert ist.

Ein: Pro Logic II ist aktiviert und Sie können das Fünf-Kanal-Klangerlebniss genießen.
Aus: Pro Logic II ist deaktiviert.
Auto: Pro Logic II wird automatisch aktiv, wenn die Eigenschaften des abzuspielenden Mediums eine Pro Logic II Umwandlung zulassen.

i HINWEIS: Das Menü „Mode“, „Panorama“, „Dimension“, Center Width“ ist nur anwählbar, wenn im Menü „Pro Logic II“ die Option „Ein“ oder die Option „Auto“ aktiviert ist.

Mode

Music: Der Musik-Modus eignet sich speziell für die natürliche Surround-Wiedergabe von Musikprogrammen.
Movie: Der Film-Modus eignet sich speziell für die natürliche Surround-Wiedergabe von Filmen.
Pro Logic: Dieser Modus eignet sich speziell zur Dekodierung von Filmen und Musikaufzeichnungen in Original Dolby Surround.
Auto: Wenn die Funktion „Pro Logic II“ eingeschaltet ist, wird automatisch ein passender Modus aktiviert.

Panorama

Der Panorama-Modus sorgt für einen weiträumigen Surround-Effekt. Sie haben die Möglichkeit, den Panorama-Modus ein- oder auszuschalten.

Dimension

Mit „Dimension“ können Sie die Tiefen des Surround-Klangbildes einstellen.

Center Width

Mit „Center Width“ können Sie die Balance zwischen Center- und den vorderen Lautsprechern einstellen.

Hallmodus

Mit der Funktion „Hallmodus“ kann eine Umgebungsakustik erzeugt werden, so dass Sie z.B. einer Konzert- oder Kirchenatmosphäre entspricht.

HDCD

Sie haben die Möglichkeit HDCD-codierte CDs und DVDs mit diesem Gerät abzuspielen. Mit der Funktion „HDCD“ haben Sie dann die Möglichkeit einen hochwertigen Klang mit größerer Detailfülle zu erreichen. Im Allgemeinen gilt, je größer die HDCD-Filterung, um so hochwertiger der Klang.

Voreinstellungen ändern

Videoeinstellungen

Video Ausgang

Wählen Sie die Videoausgangsoption für das angeschlossene und zu verwendende Wiedergabegerät aus. Die Wahl des richtigen Signalformats ist vom verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie hierzu bitte die Bedienungsanleitung des Wiedergabegerätes).

Aus: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Composit-Video- und/oder S-Video-Anschluss mit dem DVD-Player verbunden ist.
P-YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale unterstützt und es mit einem Komponenten-Video-Kabel an den DVD-Player angeschlossen ist.
YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Komponenten-Video-Anschluss mit dem DVD-Player verbunden ist.
RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Scart-Anschluss mit dem DVD-Player verbunden ist.
P-RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale unterstützt und es mit einem Scart-Kabel an den DVD-Player angeschlossen ist.

i HINWEIS:

Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie sicher, dass Ihr Wiedergabegerät diese Einstellung unterstützt.
Wenn im Menü die Option „P-YUV“ oder „P-RGB“ aktiviert ist, Ihr Wiedergabegerät jedoch keine Progressive-Scan Signale unterstützt, wird kein Bild angezeigt.
Durch Drücken der Taste V-MODE (Abb. 3/29) können Sie ebenfalls zwischen den Videoausgangsoptionen umschalten.

Qualität

In diesem Menü haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen, um das Videosignal anzupassen.

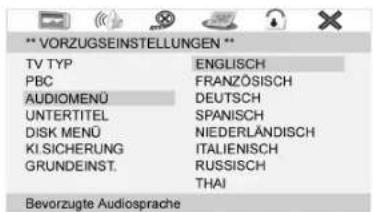

Voreinstellungen

TV-Typ

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerät an.

Folgende Optionen stehen zur Auswahl:

PAL: In Europa verbreitetes System.
Multi: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
NTSC: Primär in Nordamerika verbreitetes System.

PBC

Durch PBC (Playback-Control), werden die auf den DVD's bzw. VCD's befin dlichen, vom Hersteller vorgegebenen interaktiven Menüs automatisch gestartet. Wenn Sie die Option PBC auf „Aus“ schalten, werden die Tracks automatisch der Reihe nach von der DVD bzw. VCD abgespielt.

i HINWEIS:

Wenn die DVD oder VCD's nicht PBC kompatibel ist, wird kein Auswahlmenü angezeigt, auch wenn die Funktion „PBC“ eingeschaltet ist.

Audiomenü; Untertitel; Disk Menü

Audiomenü: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.

Jugendschutz

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofi Ime („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden.

Folgendende Kinderschutz-Optionen können ausgewählt werden:

Kind.Sicher: Kindergeeignet.
O. Altersb.: Für alle Altersgruppen geeignet.
■ Frei ab 6: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
Frei ab 12: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 12 Jahren unangemessen sein.
■ Frei ab 16: Eine elterliche Begleitung ist notwendig.
N.Frei u.16: Jugendliche unter 16 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
N.Frei u.18: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.

Grundeinstellung

Wählen Sie den Befehl „Grundeinst/Rückstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Radioprogramme einstellen

Kennwort Funktion

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Kennwortmodus

EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die Eingabe des Kennwortes verlangt.
AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes geändert werden.

Passwort

In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.

Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „136900“.

i HINWEIS:

Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterkennwort den Jugendschutz deaktivieren.

Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:

1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit den Zifferntasten (Abb. 3/20) der Fernbedienung ein.
   Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 3/27).

Radioprogramme einstellen

Dieses Gerät verfügt über einen eingebauten FM/AM Radioempfänger. Sie haben 2 verschiedene Möglichkeiten Radiosender zu suchen: Automatischer Suchlauf und Manueller Suchlauf.

Automatischer Suchlauf

1. Wählen Sie mit der Taste SOURCE SELECT (Abb. 3/31) den „TUNER“ Modus aus.
2. Wählen Sie mit der Taste FM/AM (Abb. 3/8) das gewünschte Frequenzband aus.
3. Drücken Sie die Taste AUTO/SUBTITLE (Abb. 3/26). Das Gerät sucht nun das aktuelle Frequenzband nach Sendern ab und speichert diese automatisch.

i HINWEIS: Eine Änderung der Senderreihenfolge ist nicht möglich.

Manueller Suchlauf

1. Wählen Sie mit der Taste SOURCE SELECT (Abb. 3/31) den TUNER Modus aus.
2. Drücken Sie die „▶▶/◀◀“ Tasten (Abb. 3/5, 7) um einen Sender zu suchen. Betätigen Sie die entsprechende Taste so oft, bis Sie den gewünschten Radiosender gefunden haben.
3. Zum Abspeichern des gefunden Radiosenders drücken Sie die Taste MEMORY/AUDIO (Abb. 3/10), im Display erscheint „-“.
4. Geben Sie anschließend mit den Zifferntasten (Abb. 3/20) den gewünschten Speicherplatz ein.

Um die abgespeicherten Radiosender anzuwählen, drücken Sie die Tasten „▶▶1/1◀◀“ (Abb. 3/23, 25) bzw. geben Sie den Speicherplatz mit den Zifferntasten (Abb. 3/20) ein.

Fehlerbehebung

Fehlerbehebung

Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.

Hotline[phone]

oder per E-Mail: [e-mail]

Fehler Mögliche Ursache Lösung

Netzanzeige leuchtet nicht	keine Stromversorgung	⚠️ WARNING:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
	keine Stromversorgung/ Netz-schalter ausgeschaltet	Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/19).
Es wird kein Bild angezeigt	Videokabel nicht richtig verbunden	⚠️ WARNING:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Überprüfen Sie den richtigen Sitz des Video-Kabels ⇒ „Videokabel anschließen“. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen.
	keine DVD/CD eingelegt Legen Sie eine CD/DVD ein.
	DVD/CD nicht kompatibel Verwenden Sie nur kompatible Medien (siehe ⇒ „Technische Daten“).
	DVD/CD liegt verkehrt herum im CD/DVD-Fach	Drehen Sie die CD/DVD herum.
	CD/DVD ist verschmutzt	Reinigen Sie die CD/DVD ⇒ „CD/DVD-Behandlung“.
	CD/DVD ist beschädigt Verwenden Sie eine andere CD/DVD.
	Voreinstellungen falsch Überprüfen Sie die Vorseinstellungen des DVD-Players.
	Kindersicherung ist aktiviert	Deaktivieren Sie den Kinderschutz ⇒ „Jugendschutz“.
	Ein falscher TV Modus wurde ausgewählt. (Kein P-SCAN fähiges Wiedergabegerät.)	Drücken Sie die Taste V-Mode (Abb. 3/29), um den TV Modus zu wechseln (Zeilensprung).
Keine Reaktion auf Tastendruck	Probleme mit der Stromversorgung oder statische Aufl adung des Gerätes	Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät wieder ein.
Kein Ton Audiokabel wurde nicht ange-schlossen	⚠️ WARNING:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Sofern Sie zur Übertragung des Video-Signals keinen SCART-Stecker oder Composite-Video-Stecker verwenden, müssen Sie zusätzlich zum Video-Kabel noch ein Audio-Kabel verwenden ⇒ „Audio-Kabel anschließen“.
	Verstärker ausgeschaltet Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden: überprüfen Sie, ob der Verstärker eingeschaltet ist.
	Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.

Fehler Mögliche Ursache Lösung

Fernbedienung funktioniert nicht	falsche Haltung Die Fernbedienung	zeigt nicht auf den DVD-Player.
	zu weit entfernt Stellen Sie sicher, dass die Fernbedienung nicht weiter als 7 Meter vom Gerät entfernt ist.
	Batterien leer Wechseln Sie die Batterien der Fernbedienung ⇒ „Batterien in Fernbedienung einsetzen“.
Titel werden in falscher Reihenfolge gespielt	Playlist wird verwendet	Löschen Sie die Playlist ⇒ „Playlist löschen“.
DVD kann nicht abgespielt werden	DVD nicht fi nalisiert Verwenden Sie eine fi nalisierte DVD.
Kein Radioempfang. Das	Antennenkabel ist nicht angeschlossen.	Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
Schlechter Radioempfang.	Der empfangene Radiosender ist zu schwach für einen Stereo-betrieb.	Stellen Sie das Gerät durch Drücken der Taste MENU / MO/ST (Abb. 3/28) auf Monobetrieb.
Im automatischen Suchmodus stoppt das Radio bei keiner Senderstation.	Die Sendesignale sind zu schwach.	Manuell eine Senderstation einstellen.

Entsorgung

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

Ersatzteile

Zubehör und Ersatzteile können nachbestellt werden, soweit deren Einbau nicht durch einen Fachbetrieb notwendig ist.

Die Bestellung von Ersatzteilen richten Sie an:

ETV

Elektro-technische Vertriebsgesellschaft mbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.: 0 21 52 - 20 06 666

Mail: [e-mail]

www.etv.de

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Kostenlose Hotline\*

Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für Sie bereit.

Kleinere Probleme lassen sich oft schon telefonisch lösen. Rufen Sie deshalb bitte zunächst die untenstehende Hotline an.

Im Falle einer vermuteten Betriebsstörung Ihres Gerätes setzen Sie sich mit unserer Service-Hotline in Verbindung.

ETV Elektro-technische Vertriebsgesellschaft mbH

Service Center Industriering Ost 40 47906 Kempen Tel.:+49 21 52 - 20 06-666 E-Mail: [e-mail]

Mo. - Do. 8.30 - 17.00 Uhr Fr. 8.00 - 17.00 Uhr

(* bei entsprechendem Telekommunikationstarif).

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Konformitätserklärung

Hiermit erklärt die Firma ETV - Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät DVD 4611 HC in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befindet.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.

OSD-Menü Übersicht

** ALLGEMEINES SETUP MENÜ **				** AUDIO SETUP MENÜ **
TV-BILDSCHIRM	4:3 PANSCAN4:3 LETTERBOX STEREO16:9 3D SURROUNDWide Squeeze			ANALOG AUDIO EINSTELL	DOWNMIX	L/R5.1. KANAL
WINKELZEICHEN	EINAUS				FRONT LAUTSPR	GROSSKLEIN
OSD SPRACHE					CENTER LSPR	GROSSKLEINAUS
GEHÖRLOS TITEL	EINAUS
BILDS.SCHONER	EINAUS KLEIN				EFFEKT LAUTSPR	GROSS
LETZTER SPEICHERPLATZ	EIN AUSAUS SUBWOOFER EIN					AUS
** VIDEO SETUP **					DIALOGPEGEL
VIDEO-AUSGANG	AUSYUV AUSP_YUV AUTORGB DIGITAL AUDIO EINSTELL DIGITAL P_RGB ALLE				D.K.	EIN
FARBEINSTELLUNG	SCHARFE	HOCHMITTEL LPCM-NIEDRIG	AUSGANG SPDIF AUS
						NUR PCM
						96K
	HELLKONTRAST		AUSGANG 48K
	GAMMA	HOCHMITTEL NIEDRIG KEINE		SETUP DOLBY DIGITAL	DOPPELTES MONO	STEREO L-MONO R-MONO MIX-MONO
					DYNAMIK
			KANALVERZOG.
	FARBTON		KANAL EQUALIZER	KLANGMODUS	AUSROCKPOP LIVE DANCE TECHNO KLASSIK LEISE
	FARBSATTIGUNG
	LUMAVERZÖGERUNG	0 T1 T
** VORZUGSEINSTELLUNGEN **
TV TYP	PALMULTI NTSC	EIN
PBC	EIN AUSAUS SUPER-BASS				BASSVERSTARKUNG	EIN
AUDIOMENÜ						AUS
UNTERTITEL					VERSTÄRKUNG LÖSCHEN	EIN AUS
DISK-MENU
KI.SICHERUNG	1 KIND.-SICHER2 O. ALTERSB.3 FREI AB 64 FREI AB 125 FREI AB 166 N.FREI U.167 N.FREI U.188 ERWACHSENE		3D-VERARBEITUNG	PRO LOGIC II	PRO LOGIC II	EINAUS AUTO
					MODE	MUSICMOVIE PRO LOGIC AUTO
					PANORAMA	EINAUS
GRUNDEINST.	RUCKSTELLEN				DIMENSION
** PASSWORT SETUP MENÜ **					CENTER WIDTH
KENNWORT MODUS	EINAUS KONZERTSAAL			HALLMODUS	AUSWOHNZIMMER HALLE BADEZIMMER HÖHLE ARENA KIRCHE
PASSWORT	ÄNDERN
			HDCD	FILTER	AUS1x2x

GARANTIE-KARTE

Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

ETV

D-47906 Kempen/Germany · Industriering Ost 40

[e-mail]
