BEDIENUNGSANLEITUNG BOEI69654 Hansa

Der Einbaubackofen verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.

Bevor der Einbaubackofen das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.

Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.

Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.

Achtung!

Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

INHALTSVERZEICHNIS

Sicherheitshinweise 35

Bedienelemente 39

Ihr Herd stellt sich vor....40

Installation....41

Bedienung 43

Backen und Braten – Praktische Hinweise.... 53

Allgemeine Pflegehinweise 54

Lösung von problemen....61

Technische Daten 62

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen.

Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.

Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.

Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Nur die Fleischsonde, die als Ausstattung des Backofens mitgeliefert wurde, darf eingesetzt werden.

Verbrennungsgefahr! Beim Öffnen der Backofentür kann heißer Dampf entweichen. Während oder nach dem Garvorgang die Backofentür vorsichtig öffnen. Beim Öffnen nicht über die Backofentür beugen. Dabei sollte beachtet werden, dass der Dampf je nach der Temperatur unsichtbar sein kann.

Während der Pyrolyse kann der Backofen sehr hohe Temperaturen erreichen. Aus diesem Grunde können die Außenflächen des Backofens heißer als gewöhnlich werden und daher ist es dafür zu sorgen, dass die Kinder sich dann in der Nähe des Backofens nicht aufhalten.

• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren aufliegen, da deren Isolierung nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
• Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofentür.
• In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
• Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
• Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Wer Energie verantwortlich verbraucht, der schont nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektroenergie! Folgendes können

Sie tun:

- Unnötiges „Topfgucken“ vermeiden.

Auch die Backofentür nicht unnötig oft öffnen.

- Backofen nur bei größeren Mengen einsetzen.

Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd garen.

- Nachwärme des Backofens nutzen.

Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.

Wichtig! Bei Betrieb mit Zeitschaltuhr entsprechend kürzere Garzeiten einstellen.

- Backofentür gut geschlossen halten.

Durch Verschmutzungen an den Türdichtungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen!

- Herd nicht direkt neben Kühl- oder Gefrieranlagen einbauen.

Deren Stromverbrauch steigt dadurch unnötig.

Für den Transport haben wir das Gerät durch die Verpackung gegen Beschädigung gesichert. Nach dem Auspacken entsorgen Sie bitte umweltfreundlich die Verpackungsteile.

Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.

Nach Beendigung der Benutzung des Geräts darf es nicht zusammen mit dem gewöhnlichen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzugeben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert.

Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.

Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.

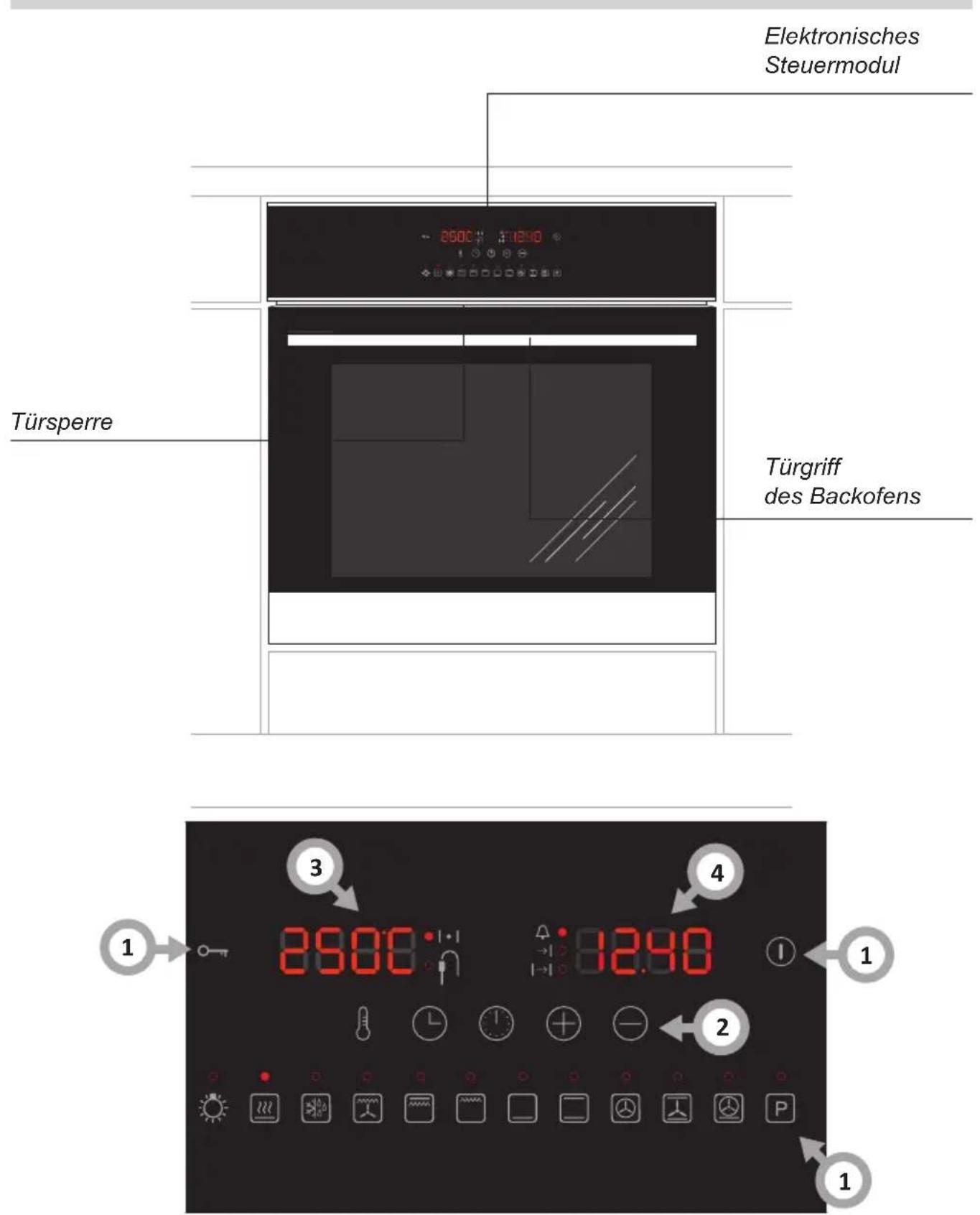

Elektronisches Steuermodul Türsperre Türgriff des Backofens 1 2 3 4 1 2 1

1. Bereich der Backofen-Funktionen

2. Bereich der Sensorsteuerung

3. Bereich der Temperatureinstellung

4. Bereich der Zeiteinstellung

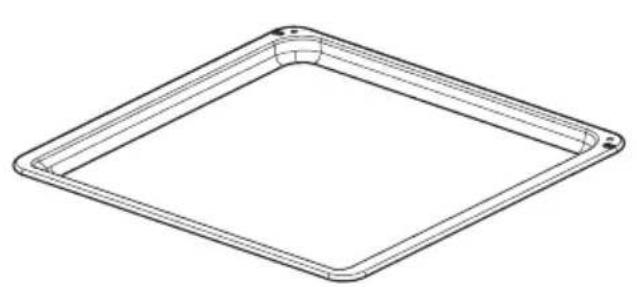

Ausstattung des Herdes – Zusammenstellung:

Grillrost (Gitterrost)

Backblechträger

*vorhanden nur bei einigen Modellen

Der richtige Einbauort

• Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen.
• Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablösung verursachen.
• Abzughauben sind gemäß den Anweisungen aus den ihnen beigefügten Bedienungsanleitungen einzubauen.

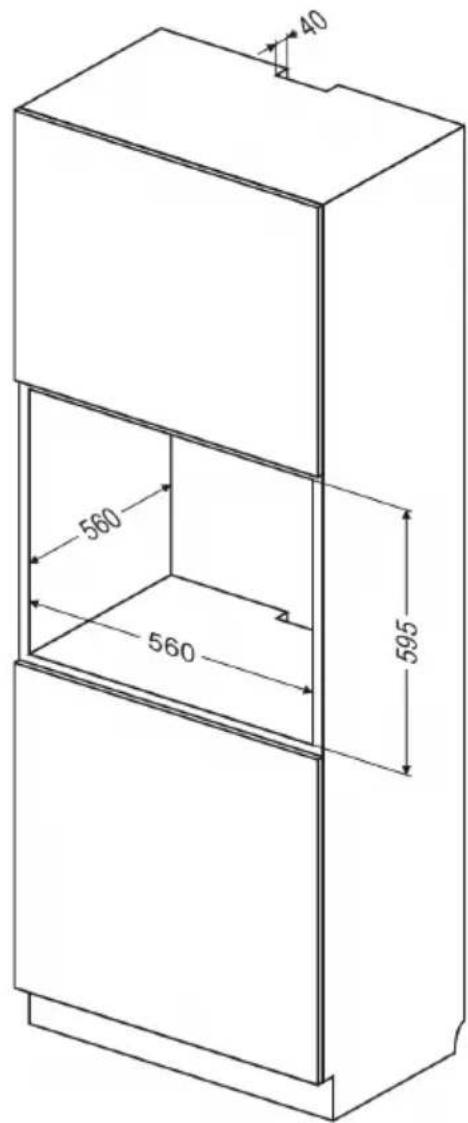

Einbau des Backofens:

• Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten,
• den Backofen vollständig in den Umbauschrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stellen in dieser Position sichern.

min. 600 560 600 min. 38 560

40 560 560 595

Der Einbau muss bei abgeschalteter Stromversorgung durchgeführt werden.

Elektrischer Anschluss

• Den Backofen ist werkseitig an die Stromversorgung mit Einphasen-Wechselstrom (230V \~50 Hz) ausgelegt und ist mit einem Anschlusskabel 3 x 1,5 mm², 1,5 m lang, mit Stecker mit Schutzkontakt ausgestattet.
• Die Anschlusssteckdose für die Elektroinstallation muss mit einem Erdungsbolzen ausgestattet sein, und darf sich nicht über dem Herd befinden. Nach Aufstellung des Herdes ist es erforderlich, dass die Anschlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugänglich ist.
• Vor dem Anschluss des Herdes an die Steckdose ist zu prüfen, ob:

– die Sicherung und die Elektroinstallation die Belastung durch den Herd aushalten,
– die Elektroinstallation ist mit einem wirksamen Erdungssystem ausgestattet, welches die aktuellen Normen und Vorschriften erfüllt,
– der Stecker leicht zugänglich ist.

Wichtig!

Sollte die nicht trennbare Leitung beschädigt werden, so soll sie, um einer Gefahr vorzubeugen, bei dem Hersteller, in einer Fachwerkstatt oder aber durch eine qualifizierte Person ausgetauscht werden.

Vor der ersten Inbetriebnahme

• vorhandene Verpackungselemente entfernen, den Garraum des von den werkseitigen Konservierungsmitteln reinigen,
• Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen,
• Raumbelüftung einschalten oder Fenster öffnen,
• Den Backofen bei einer Temperatur von 250°C, etwa 30 min. eingeschaltet lassen und genau reinigen, (siehe Kapitel: Steu- ermodul und Steuerung des Backofens),

Wichtig!

Der Backofen ist mit einem Steuermodul samt Display, das mit den Tasten (Sensoren) gesteuert wird, ausgestattet. Das Bedienen eines jeden Sensors erfolgt durch das Berühren an der für die Sensoren markierten Stelle (Piktogramme) an der Scheibe und wird mit einem Tonsignal signalisiert. (Siehe Kapitel: Steuermodul und Steuerung des Backofens),

Die Sensorflächen sind sauber zu halten.

Wichtig!

Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

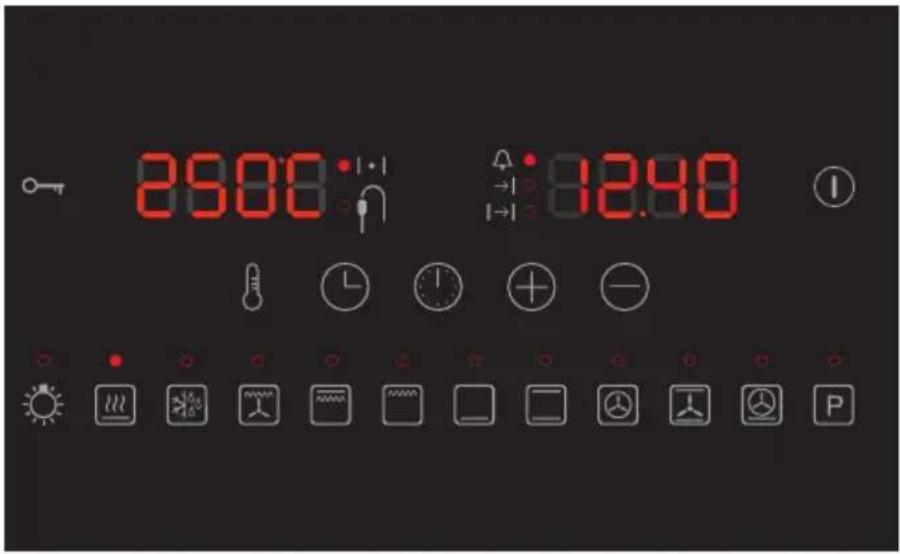

Steuermodul und Steuerung des Backofens

29:00 8:30

Bereich der Sensorsteuerung

Bereich der Backofen-Funktionen

- Taste der Temperaturänderung

- Taste der Zeiteinstellung

- Taste des Steuermoduls

- Taste der Änderung der Einstellungen

- Taste der Änderung der Einstellungen

- Sperre des Steuermoduls

Inbetriebnahme des Backofens und Einstellung der Uhrzeit.

Nach dem Anschließen des Gerätes an das Stromnetz muss die aktuelle Uhrzeit eingestellt werden. Die Uhr wechselt automatisch in den Modus der Uhrzeit-Einstellung. Die aktuelle Uhrzeit mit den Sensoren und einstellen. Die eingestellte Uhrzeit kann bestätigt werden, indem der Sensor gedrückt wird oder 10 Sekunden abgewartet wird.

Hinweis! Bei Stromausfall werden alle eingestellten Funktionen, alle automatischen Programme, alle eingestellten Temperaturen und die Timer-Einstellungen gelöscht. Sollte die pyrolytische Reinigung unterbrochen werden (oder die Tür ist aus einem anderen Grund gesperrt), erfolgt vor der Einstellung der Uhrzeit das Auskühlen des Backofens und die Tür wird geöffnet.

Änderung der eingestellten Uhrzeit.

Durch langes Drücken des Sensors erfolgt der Übergang zur Änderung der aktuellen Uhrzeit.

• Mit den Sensoren und erfolgt die Änderung der Einstellung der aktuellen Uhrzeit;
• Die eingestellte Uhrzeit kann bestätigt werden, indem der Sensor ☐ gedrückt wird oder 10 Sekunden abgewartet wird.
• Durch Drücken eines anderen Sensors erfolgt die Rückkehr zu den zuvor eingestellten Werten.

Der Uhr verfügt nicht über die Möglichkeit der Erhaltung der gespeicherten Informationen. Nach dem Stromausfall wird die aktuelle Uhrzeit gelöscht und muss erneut eingestellt werden.

Die Änderung der Uhrzeit ist nur im Standby-Modus oder im aktiven Zustand, wenn weder ein Programm noch der Timer eingeschaltet ist. Durch langes Drücken des Sensors ^L ertönt in dieser Situation ein Tonsignal, mit dem auf einen Fehler hingewiesen wird, und das Steuermodul wechselt in den Modus der Änderung der aktuellen Uhrzeit nicht.

Standby-Modus

In diesem Modus ist der Stromverbrauch durch das Gerät beschränkt (mit Ausnahme von vorübergehenden Situationen, die mit dem Auskühlen oder mit der Beleuchtung verbunden sind). Durch den Wechsel in den Standby-Modus werden alle Einstellungen der Funktionen, der Temperaturen, des Timers und der automatischen Programme gelöscht. Alle Heizkörper sind ausgeschaltet. Das Display ist mit Ausnahme der Uhr ausgeschaltet. Aktiv sind folgende Sensoren ⏻, sowie der Sensor der Sperre des Steuermoduls.

Übersteigt die Temperatur im Backofen 50°C, wird die Temperatur im Garraum angezeigt (Funktion als Restwärmeanzeige) und der Ventilator ist eingeschaltet. Sinkt die Temperatur unter 50°C, wird der Ventilator ausgeschaltet und erlischt die Temperaturanzeige.

Ist die Sensorsperre aktiv, erfolgt durch das Drücken des Sensors oder dreifaches Blinken des Schlüsselsymbols in beiden Anzeigen (sonstige Sensoren sind nicht aktiv).

Durch den Wechsel vom Standby-Modus in den aktiven Modus ertönt ein Tonsignal [on]. Durch den Wechsel vom aktiven Modus in den Standby-Modus ertönt ein Tonsignal [off]. Durch Drücken inaktiver Sensoren im Standby-Modus erfolgt keine Bestätigung [Fehler].

Thermostat-Symbol

Mit dem Thermostat-Symbol wird der Betrieb der Heizkörper signalisiert. Ist einer der Heizkörper in Betrieb, leuchtet das Symbol auf. Das Symbol erlischt, wenn keiner der Heizkörper in Betrieb ist (z.B. die eingestellte Temperatur im Backofen wird erreicht und die Heizkörper werden bis zum Abfall der Temperatur nicht ausgeschaltet).

Bratenthermometer

Wird das Bratenthermometer vor der Auswahl der Heizfunktion eingeschaltet, erfolgt die Einstellung der Temperatur des Bratenthermometers unmittelbar nach der Einstellung der Backofentemperatur. Wird das Bratenthermometer eingeschaltet, leuchtet die Diode am Symbol auf. Übersteigt die Temperatur im Backofen 50°C, wird im

Display die Temperatur des Bratenthermometers angezeigt, sonst wird das Display ausgeschaltet. Die Diode erlischt nach dem Ausschalten des Bratenthermometers.

Das Bratenthermometer kann jederzeit angeschlossen werden. Nach dem Anschließen des Bratenthermometers leuchtet die Diode am Symbol auf und in der Temperaturanzeige blinkt der voreingestellte Wert von 80°C. Die Temperatur kann mit den Sensoren und geändert, und mit dem Sensor bzw. durch Abwarten von 10 Sekunden bestätigt werden. Bis zur Bestätigung der Temperatur des Bratenthermometers arbeitet der Backofen nach den bisherigen Einstellungen (wird das Bratenthermometer vor der Bestätigung der Temperatur herausgenommen, wechselt Backofens in den vorherigen Betriebsmodus zurück). Durch die Aktivierung des Bratenthermometers werden die Einstellungen der Backofen-Temperatur nicht geändert.

Nach der Bestätigung der Temperatur des Bratenthermometers wird die eingestellte Backofen-Temperatur maximal bis zum Erreichen der gewünschten Temperatur des Bratenthermometers aufrechterhalten. Anschließend werden Heizkörper ausgeschaltet und es ertönt ein Tonsignal.

Wird das Bratenthermometer während des Betriebs herausgenommen (nach der Bestätigung der Temperatur des Bratenthermometers), gilt dies als Fehler, es ertönt ein Tonsignal und das Programm wird unterbrochen.

Kooperation des Bratenthermometers und des Timers:

Bei einer gleichzeitigen Nutzung des Braten- thermometers und des Timers arbeitet der Backofen, bis die erste Ausschaltbedingung erreicht ist: bis zum Erreichen der gewünschten Temperatur des Bratenthermometers oder bis zum Ablauf der eingestellten Zeit.

Temperaturwerte für das Bratenthermometer

Fleischsorte	Temperatur [°C]
Schweinefleisch 85 -	90
Rindfleisch	80 - 85
Kalbfleisch	75 - 80
Lammfleisch	80 - 85
Wildfleisch	80 - 85

Hinweis! Nur das Bratenthermometer, das als Ausstattung des Backofens mitgeliefert wurde, darf eingesetzt werden.

Sollte das Bratenthermometer nicht genutzt

werden, das Bratenthermometer aus der Steckdose ziehen und außerhalb des Garraums platzieren. In die Steckdose einen Stöpsel stecken.

Timer

Der Timer läuft rückwärts. Wenn die Zeit abgelaufen ist, ertönt ein Tonsignal. Der Timer funktioniert unabhängig von anderen Funktionen und der Einsatz des Timers in einem Fertigprogramm beeinträchtigt den Verlauf des Programms nicht.

Um den Timer einzustellen, den Sensor einmal drücken. In der Anzeige der Uhr beginnt die LED des Timers und der Wert 0:00 (oder der zuvor eingestellte Wert des Timers) an der Stelle der Uhrzeit zu blinken. Mit den Sensoren und wird die Einstellung geändert, mit dem Sensor oder durch Abwarten von 10 Sekunden wird der aktuelle Wert des Timers bestätigt.

Nach der Bestätigung der Einstellung leuchtet der Timer, indem sein Betrieb signalisiert wird, aber im Display wird erneut die aktuelle Uhrzeit angezeigt.

Die Änderungen der Timer-Einstellungen erfolgen identisch (statt 0:00 wird die aktuelle Restdauer angezeigt). Um den Timer auszuschalten, den Wert „0:00“ einstellen – nach der Bestätigung dieses Wertes erlischt das Symbol des Timers und der Timer wird ausgeschaltet.

Gleichzeitiges Drücken des Sensors ^odient zur Ansicht des aktuellen, bis zum Tonsignal übrig gebliebenen Restdauer.

Das Tonsignal des Timers wird durch Drücken eines beliebigen Sensors gelöscht. Die maximale Timer-Einstellung beträgt 2 Stunden.

Halbautomatischer Betrieb :

Der halbautomatische Betrieb besteht in der Einstellung der Dauer, nach der das Gerät automatisch ausschaltet. Die mögliche Dauer bis zum Ausschalten liegt im Bereich von 1 Minute bis zu 10 Stunden. Um die Betriebszeit einzuschalten, den Sensor zweimal drücken. In der Anzeige der Uhr blinken die Diode am Symbol und der Wert „0:00“ (oder die aktuelle Restdauer bis zum Ausschalten des Backofens, soweit diese Funktion zuvor aktiv war). Mit den Sensoren und erfolgt die Änderung der Einstellungen, durch Drücken des Sensors oder durch Abwarten von 5 Sekunden erfolgen die Bestätigung der aktuellen Dauer bis zum automatischen Ausschalten und der Start des Zeitablaufs. Die Diode am Symbol leuchtet dauerhaft. Im Display blinken über 5 Sekunden die Diode LED und die Ausschaltzeit der Beheizung und anschließend erlischt das Symbol und die aktuelle Uhrzeit wird angezeigt. Der Timer und die Beheizungsart können unabhängig voneinander eingestellt werden, die Beheizungsarten können auch geändert werden, während der Timer läuft. Die voreingestellte Zeit des Timers läuft unabhängig davon zurück, ob eine der Heizfunktionen aktiv ist oder nicht. Auch die Schnellaufheizung ist für die Timer-Funktion ohne Bedeutung. Der Timer kann abgeschaltet werden, indem die Zeit auf 0:00 eingestellt wird. Nach dem Ablauf der voreingestellten Zeit ertönt ein Tonsignal, mit dem auf das Ende des jeweiligen Betriebsart hingewiesen wird. Alle Heizelemente werden ausgeschaltet. Das Tonsignal kann auf zweierlei Art ausgeschaltet werden:

- durch einmaliges Drücken eines beliebigen Sensors werden alle Einstellungen der Funktionen und Temperaturen gelöscht und die Beleuchtung für 30 Sekunden eingeschaltet; - durch zweimaliges Drücken des Sensors erfolgt der Wechsel in den Modus der Einstellung der Betriebsdauer - das Backen kann nach den gespeicherten Parametern der Beheizungsarten und der Temperaturen über die erneut eingestellte Zeit fortgesetzt werden.

Automatischer Betrieb |:

Der automatische Betrieb besteht in einer solchen Programmierung des Steuermoduls, dass es mit Verzögerung eingeschaltet und die Beheizung zu einem bestimmten Zeitpunkt beendet wird.

Um die Einstellungen für den automatischen Betrieb vorzunehmen, sollte zunächst die gewünschte Dauer der Beheizung eingestellt werden (wie beim halbautomatischen Betrieb). Nach der Bestätigung der Betriebsdauer mit dem Sensor leuchtet das Symbol dauerhaft und das Symbol beginnt zu blinken – im Display blinkt die Ausschaltzeit der Beheizung (berechnet als laufende Uhrzeit + eingestellte Betriebsdauer). Innerhalb von fünf Sekunden den Sensor drücken, wodurch die Ausschaltzeit geändert wird. Weitere Änderungen werden standardmäßig mit den Sensoren und vorgenommen, mit dem Sensor oder nach Abwarten von 5 Sekunden wird die Ausschaltzeit bestätigt. Nach Bestätigung der Ausschaltzeit leuchten die Symbole und dauerhaft und in der Uhr wird erneut die aktuelle Uhrzeit angezeigt.

Bis zum Start der Einschaltzeit der Beheizung leuchten beide Dioden. Beim Einschalten der Beheizung erlischt das Symbol→ und der Timer verhält sich wie im halbautomatischen Betrieb.

Die Ansicht und die Änderungen der eingestellten Zeitwerte sind nach Drücken des Sensors möglich. Durch einmaliges Drücken des Sensors erfolgt der Wechsel zum Timer, durch ein weiteres Drücken zur Einstellung der Betriebsdauer und durch drittes Drücken zur Einstellung der Ausschaltzeit. Durch die Änderung der Einstellung der Betriebszeit auf 0 werden die Betriebsdauer und die Ausschaltzeit gleichzeitig gelöscht. Die Ausschaltzeit kann im Bereich von (laufende Uhrzeit + Betriebsdauer + 1 Minute) bis (laufende Uhrzeit + Betriebsdauer + 10 Stunden) geändert werden. Die Betriebsdauer (bei der eingestellten Ausschaltzeit) kann von 0 bis (Ausschaltzeit – laufende Uhrzeit – 1 Minute) geändert werden.

Sperre des Steuermoduls

Während der Betriebsdauer kann die Kindersicherung (Sperre der Sensoren) aktiviert werden. Die Sperre wird durch Drücken des Sensors über 3 Sekunden aktiviert und desaktiviert. Die Information über die aktivierte Kindersicherung wird nirgendwo angezeigt, aber durch Drücken eines beliebigen gesperrten Sensors werden die Schlüsselsymbole auf beiden Displays vorübergehend angezeigt.

Bei einer aktivierten Kindersicherung sind alle Sensoren (mit Ausnahme von) gesperrt. Durch Drücken des Sensors ^① erfolgt der Wechsel in den Standby-Modus mit der aktivierten Kindersicherung.

Befindet sich der Backofen im Standby-Modus und ist die Kindersicherung aktiviert, so ist auch die Taste ①nicht aktiv – um den Backofen einschalten zu können, sollte die Kindersicherung aufheben.

Durch den Stromausfall wird die Kindersicherung desaktiviert.

Sensor der offenen Tür

Beim Garen soll die Backofentür geschlossen sein. Sollte das Gerät während der Beheizung erkennen, dass die Tür offen ist, werden die Heizelemente des Backofens ausgeschaltet und die Beleuchtung eingeschaltet. Dauert dieser Zustand über 30 Sekund an, ertönt ein Tonsignal, mit dem auf die offene Tür hingewiesen wird. Das Tonsignal kann durch Drücken eines beliebigen Sensors oder durch Schließen der Tür ausgeschaltet werden. Durch eine offene Tür werden die Temperatur- und Timereinstellungen nicht beeinträchtigt. Bleibt die Tür aber länger als 10 Minuten offen, werden alle Einstellungen gelöscht und das Steuermodul wechselt in den aktiven Modus.

Beleuchtung

Der Sensor funktioniert unabhängig von sonstigen Funktionen und durch Drücken dieses Sensors werden sonstige Funktionen und Einstellungen nicht beeinträchtigt. Der Sensor kann jederzeit gedrückt werden. Auf den aktuellen Zustand der Beleuchtung (Ein/Aus) wird mit der LED über dem Sensor hingewiesen.

Die Beleuchtung im Backofen schaltet ein:

• nach dem Drücken des Sensors — für 30 Sekunden,
• nach dem Drücken und Halten des Sensors (4 Sekunden) ⚙— bis zum Wechsel in den Standby-Modus oder für 10 Minuten, wenn sich das Steuermodul bereits im Standby-Modus befindet;
• nach dem Einschalten einer beliebigen Beheizungsart oder eines Fertigprogramms – für 30 Sekunden;
• nach dem Einschalten und Beenden der Funktion „Schnellaufheizung“ – für 30 Sekunden;
• nach dem Öffnen der Tür – bis zum Schließen der Tür, maximal für 10 Minuten.

Die Beleuchtung kann jederzeit durch Drücken des Sensors ausgeschaltet werden.

Hinweis! Das Einschalten der Beleuchtung ist während der Pyrolyse gesperrt. Durch Drücken des Sensors erfolgt in diesem Fall dreifaches Blinken der Diode, aber sowohl die Beleuchtung als auch die Diode bleiben ausgeschaltet.

Hinweis! Der Einsatz des Sensors der offenen Tür gilt als Standard im Steuermodul mit der Pyrolyse-Funktion und in sonstigen Steuermodulen ohne Pyrolyse als Option.

Funktionsweise des Kühlmotors

Der Kühlmotor funktioniert unabhängig von den eingestellten Funktionen und dem Zustand des Steuermoduls. Der Kühlmotor wird eingeschaltet, wenn die Temperatur im Backofen 50°C übersteigt, und ausgeschaltet, wenn die Temperatur unter diesen Wert sinkt.

Beheizungsarten

Unter den Anzeigen und den Sensor zur Steuerung gibt es eine Reihe von 12 Sensoren mit LED-Dioden. Mit den Randsensoren erfolgt das Einschalten der Reinigungsfunktion (Pyrolyse) und der Beleuchtung. Eine besondere Bedeutung haben auch die Funktionen „Schnellaufheizung“ und „Auftauen“. Mit weiteren acht Sensoren werden die einzelnen Beheizungsarten eingeschaltet. Nach Drücken einer von acht Beheizungsarten leuchtet eine entsprechende Diode über dem Sensor auf und in der Temperaturanzeige blinkt der voreingestellte Temperaturwert für die jeweilige Beheizungsart (wenn das Bratenthermometer im Backofen eingeschaltet wurde, erlischt dann das Symbol des Bratenthermometers). Mit den Sensoren ① und ② wird die Temperatur im Garraum eingestellt. Durch Abwarten von 10 Sekunden oder durch Drücken des Sensors ③ wird die eingestellte Temperatur bestätigt.

Wenn das Bratenthermometer im Backofen eingeschaltet ist, beginnt nach der Bestätigung der Garraumtemperatur der voreingestellte Wert von 80°C und die LED am Symbol zu blinken. Mit den Sensoren und wird erneut die Temperatur gewählt und nach Abwarten von 10 Sekunden oder Drücken des Sensors wird die Einstellung bestätigt. Nach der Einstellung der Temperatur werden die Heizkörper entsprechend der ausgewählten Funktion eingeschaltet.

Ist eine der Beheizungsarten aktiv, funktioniert ein kurzes Drücken der jeweiligen Beheizungsart (0,5 Sekunde) nicht. Wird die aktive Beheizungsart über 3 Sekunden gedrückt gehalten, wird sie ausgeschaltet und die Temperatureinstellungen werden gelöscht. Wird eine der sonstigen Beheizungsarten über 3 Sekunden gedrückt gehalten, erfolgt der Wechsel der Beheizungsart, wobei die bisherigen Temperatureinstellungen des Garraums und des Bratenthermometers erhalten bleiben.

Wird zwischen der Bestätigung der Temperatur und dem Erreichen der Temperatur der Sensor (0,5 Sekunde) gedrückt, leuchtet die Diode über dem Symbol auf (die Diode der aktiven Funktion leuchtet weiter) und das System der Heizkörper wechselt in den Modus der Schnellaufheizung. Nach dem Erreichen der eingestellten Temperatur er

lischt die Diode über dem Symbol und das System der Heizkörper wechselt in die zuvor eingestellte Funktion zurück. Die Funktion der Schnellaufheizung ist durch Drücken des Sensors über 3 Sekunden möglich.

Beleuchtung

Der Sensor funktioniert unabhängig von sonstigen Funktionen und durch mehrfaches Drücken dieses Sensors werden sonstige Funktionen und Einstellungen nicht beeinträchtigt.

Schnellaufheizung

Eingeschaltet sind Oberhitze, Ringheizkörper und Ventilator. Zum Vorwärmen des Backofens.

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern.

Turbo Grill

In der Praxis dient diese Funktion zur Beschleunigung des Grillens und zur Steigerung der Geschmackswerte der Speisen.

Super Grill

Durch Einschalten dieser Funktion kann Grillen bei der gleichzeitig eingeschalteten Oberhitze erfolgen. Diese Funktion dient zum Erreichen der erhöhten Temperatur im oberen Bereich des Backofens, wodurch die Speise stärker angebräunt wird, sowie zum Grillen größerer Portionen.

Grill

Das sog. "Oberflächen-Grillen" dient zum Grillen kleinerer Fleischportionen wie Steaks, Schnitzel, Fische, Toasts, Würstchen, Aufläufe (die zu grillende Speise sollte maximal 2-3 cm dick sein und beim Grillen sollte diese gewendet werden).

Anbraten

In dieser Funktion erfolgt die Beheizung ausschließlich mit der Unterhitze. Nachbacken der Kuchen von unten (z.B. feuchte Kuchen und mit Obst füllte Kuchen).

Konventionell

Die Auswahl dieser Funktion ermöglicht eine konventionelle Beheizung des Backofens. Hervorragend geeignet für Kuchen, Fleisch, Fische, Brot, Pizza auf einer Backstufe (erforderlich ist das Vorheizen und Einsatz dunkler Backbleche).

Heißluft

Die Auswahl dieser Funktion ermöglicht die Umluft-Beheizung des Backofens mit dem Thermoventilator, der zentral an der Hinterwand des Garraums platziert ist. Im Vergleich zum konventionellen Backofen erfolgt das Backen zu niedrigeren Temperaturen. Diese Art der Beheizung ermöglicht einen gleichmäßigen Umlauf der Wärme um die Speise im Garraum herum.

Kuchen

Mit dieser Funktion erfolgt die Umsetzung der Funktion Kuchen. Konventioneller Backofen mit Ventilator (empfohlene Funktion fürs Backen von Kuchen).

Pizza

Mit dieser Funktion erfolgt die Umsetzung der Funktion Heißluft und Unterhitze, wodurch die Temperatur im unteren Bereich erhöht wird. Eine große Wärmemenge wird von unten geliefert, nasse Kuchen, Pizza.

Pyrolytische Reinigung / Pyrolyse

Beschreibung im weiteren Teil der Bedienungsanleitung.

Achtung! Vor dem Starten der Pyrolyse die Hinweise im Kapitel „Reinigung und Wartung des Backofens“ aufmerksam lesen.

Zusammenstellung der Funktionen, deren Ablauf sowie Umfang der zur Verfügung stehenden Temperaturen und Voreinstellungen.

Beschreibung der Funktion	Ablauf	Temperatur [°C]		Vorein-gestellte Temperatur [°C]	Back-stufe
		min. max.
Beleuchtung - - -
Schnellaufheizung	Ringheizkörper + Unterhitze + Ventilator Heißluft	- - - -
Auftauen Ventilator Heißluft - - - 3
Turbo Grill	Ringheizkörper + Ventilator Heißluft + Drehspieß	30 280	200 2
Super Grill	Ringheizkörper + Oberhitze + Drehspieß	30 280	280 4
Grill Ringheizkörper + Drehspieß	30 280 280 4
Anbraten	Unterhitze	30	240	200	-
Konventionell	Unterhitze + Oberhitze	30	280	180	3
Heißluft	Ventilator-Heizkörper + Ventilator Heißluft	30 280	170 3
Kuchen	Unterhitze + Oberhitze + Ventilator Heißluft	30 280	170 3
Pizza	Ventilator Heizkörper + Unterhitze + Ventilator Heißluft	30 280	220 2
Pyrolyse	Ringheizkörper + Unterhitze - -	480		-

Durch Drücken des Sensors 8 (0,5 Sekunde) während des Betriebs des Backofens wird die eingestellte Temperatur des Backofens vorübergehend (5 Sekunden) angezeigt. Durch Drücken des Sensors 8 erfolgt beim gleichzeitigen Einsatz der Fleischsonde eine vorübergehende Anzeige (5 Sekunden) der nacheinander folgenden Werte (nach jedem weiteren Drücken): eingestellte Temperatur des Bratenthermometers, aktuelle Temperatur des Backofens, eingestellte Temperatur des Backofens.

Während des Betriebs des Backofens ist die Änderung der Einstellungen des Garraums und des Bratenthermometers möglich. Wird der Sensor ⊕ oder ⊖ über 3 Sekunden beim gleichzeitigen Einsatz des Bratenthermometers gedrückt gehalten, erfolgt der Wechsel zur Änderung der Temperatur des Bratenthermometers und wird der Sensor® über 3 Sekunden gedrückt gehalten, erfolgt der Wechsel zur Änderung der Temperatur im Garraum. Wird der Modus der Änderung der Temperatur aktiviert, ist jedes weitere Drücken „kurz“ (0,5 Sekunde). Die Beendigung und Bestätigung der neuen Temperatur erfolgt nach Abwarten von 10 Sekunden oder nach Drücken von Ⓗ.

Die Einstellung des Timers bewirkt das Einschalten / Ausschalten der Heizkörper je nach den Zeiteinstellungen, aber sie beeinträchtigt die gewählte Beheizungsart nicht.

Grillen

Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Grill he ize ment zubereitet.

Um den Grill einzuschalten:

• Backofen-Schalter in die Position umdrehen, die mit Sym bo len Grill, gekennzeichnet ist,
• Backofen während 5 Minuten (bei geschlos se ner Bac ko fentür) durchwärmen,
• Backblech mit der zu zu be re iten den Speise in rich tiger Höhe im Bac ko fer anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen,

- Gegrillt wird bei geschlossener Backofentür.

Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250°C einstellen, und bei Backofenfunktion Umluft-Grillen höchstens 190°C einstellen.

Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten!

Es wird empfohlen:

• die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten,
• Fleisch- und Fi sch spe isen vor dem Grillen mit ein wenig Öl oder Fett ein zu reiben,
• größere Speiseportionen erst kurz vor dem Gril len, da gegen kleinere direkt danach salzen,

- die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.

Drehspieß\*

Mit dem Drehspieß können Speisen im Backofen drehbar gegrillt werden. Er dient hauptsächlich zum Braten von Geflügel, Schaschlik, Bratwürsten u.ä. Grillgut. Das Ein- und Ausschalten des Drehspießantriebs erfolgt zugleich mit dem Ein- und Ausschalten der Betriebsmodi –

Bei diesen Betriebsmodi kann während des Grillens der Drehspießantrieb zeitweilig angehalten oder die Drehrichtung geändert werden. Dies hat keinen Einfluss auf Funktionsweise und Qualität des Grillprozesses.

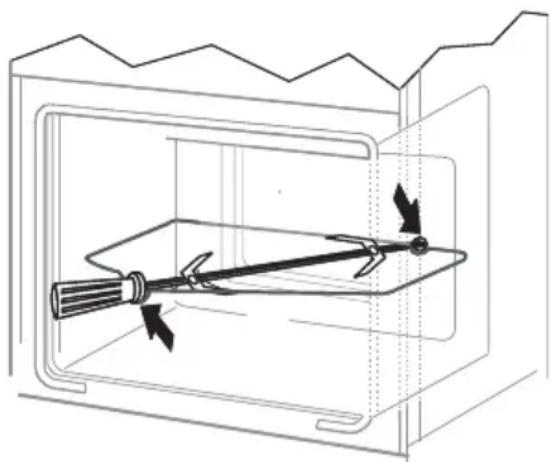

Die Vorbereitung des Grillguts für den Drehspieß:

(siehe die nachfolgenden Skizzen)

• Grillgut aufspießen und mit den Fleischhaltern befestigen,
• Auflagerahmen in die 3. Einschubleiste von unten schieben,
• Endstück des Drehspießes in die Antriebskupplung einschieben, wobei die Nut im Metallteil des Drehspießgriffes auf den Auflagerahmen aufliegen muss.
• Griff herausdrehen
• Blech in die unterste Einschubleiste des Backofen-Innenraumes schieben und die Tür leicht schließen

*vorhanden nur bei einigen Modellen

Gebäck

• Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
• Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
• Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird.
• Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
• Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar).
• Es empfiehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen.
• Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze.
• Nähere Backhinweise finden Sie in der Tabelle 1 und 1A, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
• Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.

Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empfiehlt es sich auf den Gasherdbrennern zu garen.
• Zum Braten empfiehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte.
• Beim Braten auf dem Gitter- oder Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben.
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.

Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlängerung der einwandfreien Funktionstüchtigkeit des Gerätes.

Vor der Reinigung Backofen ausschalten. Lassen Sie den Backofen vollständig auskühlen, bevor Sie mit der Reinigung beginnen.

Achtung!

Bei der Reinigung und Wartung keine Scheuermittel, scharfe Reinigungsmittel oder Schleifmittel verwenden.

Für die Reinigung von Glasfronten nur warmes Wasser mit etwas Spülmittel oder Glasreiniger verwenden. Keine Reinigungsmilch verwenden.

• Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen-Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen.
• Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

- Dampfreinigung

D ie Vorgehensweise wurde im Kapitel Steuermodul und Steuerung des Backofens beschrieben.

Nach der Reinigung Backofentür öffnen, den Innenraum mit einem Schwamm oder Tuch auswischen und anschließend mit warmem Wasser und etwas Spülmittel reinigen.

• Nach der Reinigung Backofen-Innenraum trockenreiben.
• Zum Waschen und Reinigen der Oberfläche sollte ein weiches, saugfähiges Tuch verwendet werden.

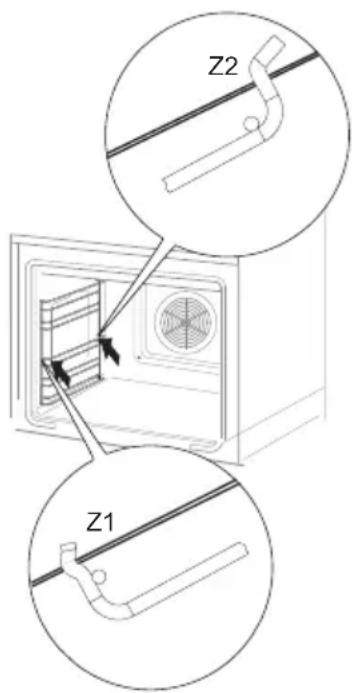

- Der Backofen ist mit den D leicht herausnehmbaren Leitschienen (Leiterförmig angeordnet) für die Backofeneinsätze ausgestattet. Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kippen und aus der hinteren Halterung (Z2) rausziehen. Nach der Reinigung sollen die Leitschienen in den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) eingedrückt werden.

Z2 Z1

Ausbau der Backblechträger

- Die Backöfen, die mit dem Buchstaben Dp gekennzeichnet wurden, wurden mit Führungsschienen und darauf montierten Teleskopschienen aus Edelstahl ausgerüstet. Die Teleskopschienen sind zusammen mit den Führungsschienen rauszunehmen und zu reinigen. Vor dem Einsetzen der Bleche ziehen Sie die Teleskopschienen heraus. Ist der Backofen aufgeheizt, setzen Sie die hintere Kante des Blechs an den Halterungen im Vorderbereich der Teleskopschienen und ziehen die Teleskopschiene heraus. Anschießend schieben Sie die Teleskopschiene zusammen mit dem Blech rein.

Achtung!

Teleskopschienen nicht in der Spülmaschine reinigen

Pyrolytische Reinigung

Pyrolytische Selbstreinigung des Backofens. Der Backofen wird auf die Temperatur von ca. 480 °C vorgeheizt. Die Grill- oder Bratüberreste werden in Asche verwandelt, die sich leicht beseitigen lässt und die man nach dem Vorgang herauskehren oder mit feuchtem Tuch wegwischen sollte.

Vor Einschalten der Funktion Pyrolyse.

Hinweis!

Das gesamte Zubehör aus dem Innenraum des Backofens entfernen (Bleche, Blechträger, seitlichen Führungsschienen, Teleskop-Führungsschienen). Das während der Pyrolyse im Backofen befindliche Zubehör wird dauerhaft beschädigt.

• Starke Verschmutzungen aus dem Backofen-Innenraum entfernen.
• Die Außenflächen des Backofens mit feuchtem Tuch reinigen.
  • Die Hinweise befolgen.

Während der Reinigung.

• Die Tücher am heißen Backofen nicht liegen lassen.
  ● Das Kochfeld nicht einschalten.
• Die Backofen-Beleuchtung nicht einschalten.
• Die Backofentür wurde mit einer Sicherung ausgestattet, die das Öffnen des Backofens während des Vorgangs verhindert. Die Tür nicht öffnen, um den Reinigungsvorgang nicht unterbrechen.

Hinweis!

Während der Pyrolyse kann der Backofen sehr hohe Temperaturen erreichen. Aus diesem Grunde können die Außenflächen des Backofens heißer als gewöhnlich werden und daher ist es dafür zu sorgen, dass die Kinder sich dann in der Nähe des Backofens nicht aufhalten.

Wegen der Dämpfe, die bei der Reinigung entstehen, muss die Küche gut gelüftet werden.

Vorgang der pyrolytischen Reinigung:

● Die Backofentür schließen.
● Die nachstehenden Hinweise befolgen.

Die Aktivierung der Pyrolyse erfolgt auf zwei Stufen. Nach Drücken des Sensors [ ] blinkt die Diode über dem Sensor, in der Anzeige der Temperatur leuchtet der Wert 480 °C auf und in der Anzeige der Uhrzeit wird die Dauer der Pyrolyse im Bereich von 1,5 bis 2,5 Stunden angezeigt.

Nach der Einstellung der Dauer der Pyrolyse mit den Sensoren sollte diese durch erneutes Drücken des Sensors bestätigt werden.

Das Programm wartet bis zu 10 Minuten auf die Bestätigung durch den Benutzer. Sollte die Backofentür während der Bestätigung der Zeiteinstellungen durch den Benutzer offen sein, wird im Display der Wert 480 und das Schlüsselsymbol abwechselnd angezeigt, die Diode über dem Sensor Binkt weiter und durch das Steuermodul ertönt ein Tonsignal (Hinweis auf offene Tür). Sollte die Tür innerhalb von weiteren 10 Minuten nicht geschlossen werden, wird die Pyrolyse gelöscht.

Nach der Bestätigung durch den Benutzer beginnt der Prozess der Pyrolyse: die Tür wird gesperrt und in der Anzeige der Temperatur wird statt 480 °C das Symbol der Türsperre angezeigt, in der Anzeige der Uhrzeit erscheint die Restdauer der Pyrolyse, die Diode über dem Sensor leuchtet dauerhaft und die Dauer des Prozesses läuft ab.

30 Minuten vor dem Ende der eingestellten Dauer wird die Beheizung ausgeschaltet und der Backofen wechselt in den Modus des Auskühlens. Beim Auskühlen wird die Geschwindigkeit des Auskühlens durch das Steuermodul angepasst und die Restdauer der Pyrolyse laufend aktualisiert.

Nach dem Auskühlen auf 150°C beginnt der Prozess des Entsperrens der Tür.

Nach dem Entsperren der Tür wechselt der Backofen in den aktiven Zustand und anschließend in den Standby-Modus.

Bei der Pyrolyse ist es nicht möglich, die Einstellungen beim Betrieb zu ändern oder eine andere Funktion einzuschalten. Nach dem Löschen des Alarmsignals geht das Steuermodul in den aktiven Zustand über. Die Pyrolyse kann nur mit dem Sensor

① unterbrochen werden.

Auswechseln der Backofen-Beleuchtung

Um Stromstöße zu vermeiden, vor dem Wechsel den Herd ausschalten.

• Alle Drehschalter in der Schalterblende auf „●” / „0“ drehen und die Stromzufuhr abschalten,
• Die Abdeckung herausdrehen und reinigen, dann genau trocken wischen.
• Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen – Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern:

- Spannung 230 V

– Leistung 25 W

- Fassung E14.

• Die Glühlampe genau in die Keramikfassung drehen.
• Abdeckung einschrauben.

Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden.

Klappbügel nach oben drücken

Herausnahme der inneren Scheibe

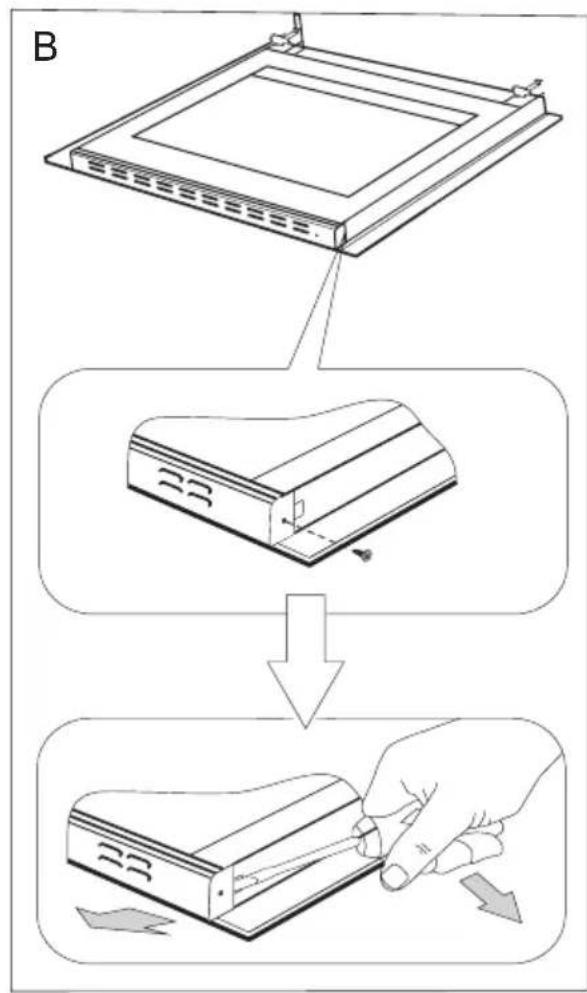

1. Mit dem Kreuzschraubendreher die Schrauben in der oberen Türleiste ausschrauben (Abb.B).
2. Mit dem flachen Schraubendreher die obere Türleiste herausschieben, indem sie an den Seiten leicht angehoben wird (Abb. B, C).

B

ALLGEMEINE PFLEGEHINWEISE

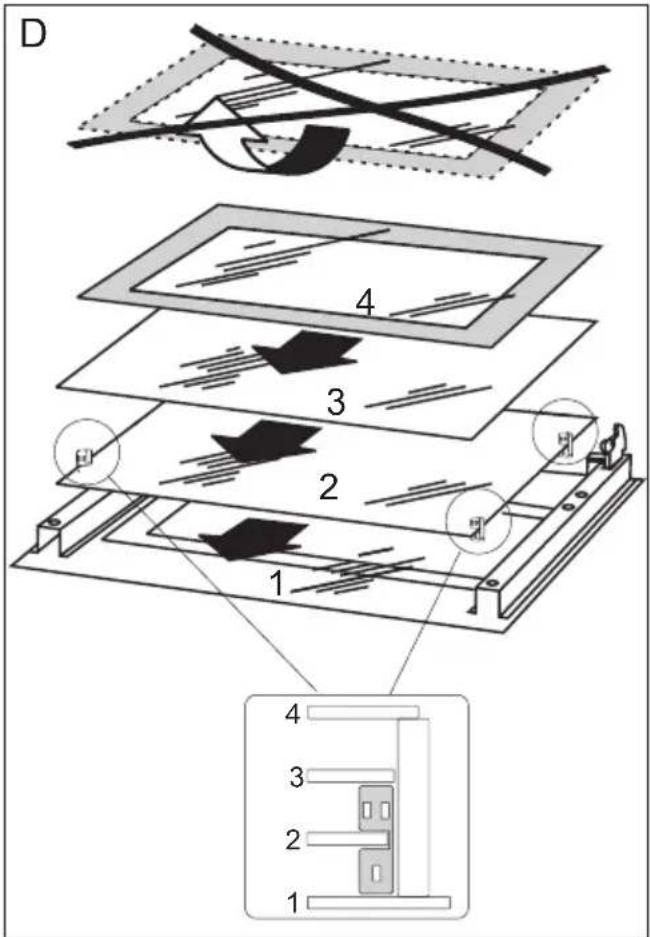

1. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. (Zeichnung D).

Hinweis! Gefahr der Beschädigung der Scheibenbefestigung. Die Scheibe einschieben und nicht nach oben heben.

Mittlere Scheibe herausnehmen (Zeichnung D).

1. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen.

Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.

D 1 2 3 4

Herausnahme der inneren Scheibe

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgendes zu achten:

• Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchführen lassen.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchführen.

Achtung!

Sämtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

Bei jeder Notfallsituation ist wie folgt vorzugehen:

• Funktionsbaugruppen des Backofens ausschalten,
• von der Stromversorgung trennen,
• da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der nachstehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.

Problem Ursache Behebung
1. Das Gerät funktioniert nicht.	Stromausfall	Die Sicherung der Hausanlage überprüfen und - falls diese durchgebrannt ist - auswechseln.
2. Die Backofen-Beleuchtung ist ausgefallen	Glühlampe gelockert oder beschädigt	durchgebrannte Backofen-Glühlampe auswechseln (siehe: Kapitel Reinigung und Wartung)
3. Fehler E0 Fehler beim Ablesen der Temperatur im Garraum		Die Nutzung des Backofens ist nicht möglich, man muss sich an den nächsten Servicedienst wenden.
4. Fehler E1 Fehler beim Ablesen der Temperatur des Bratenthermometers		Diese Meldung erlischt nach dem Herausnehmen des Bratenthermometers, der Backofen kann jedoch ohne Bratenthermometer genutzt werden.
5.Der Ventilator am Heißluft-Ventilator funktioniert nicht.	Überhitzungsgefahr! Den Backofen sofort vom Netz trennen (Sicherung). Sich mit dem nächstgelegenen Servicepunkt in Verbindung setzen.

Konnte ein Problem nicht gelöst werden, das Gerät vom Netz trennen und den Fehler melden.

Hinweis! Alle Reparaturen dürfen ausschließlich durch qualifizierte Servicetechniker durchgeführt werden.

Nennspannung 230V \~ 50 Hz

Nennleistung max. 3,1 kW

Ausmaße des Geräts (HxBxT) 59,5 / 57,5 / 59,5 cm

Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6

Амика Вронки С.А

Ул. Мицкевича, 52
