BEDIENUNGSANLEITUNG S101 BAUER
Bedienungselemente des Projektors
1 Hintere Spulenachse
2 Projektor-Betriebsschalter
3 Lampenhausdeckel
4 Bildstrichverstellung
5 Filmformat-Anzeige
6 Vorderer Spulenarm
7 Bildschärfe-Einstellung
8 Umschalter Projektion - Slow motion - Stillstand
9 Projektor-Höhenverstellung
10 Vario-Objektiv
11 Einfädelöffnung
12 Spannungswähler
13 Anschlußbuchse für Netzkabel
14 Geschwindigkeitsumschaltung 18-24 B/s
15 Projektionslampe (Bild D)
16 Federbügel (Bild D)
17 Filmandruckstück (Bild D)
18 Lampensockel (Bild D)
19 Haltefedern (Bild D)
20 Umschalter für Filmformat (Bild E)
Filmvorführung
Netzanschluß
Die Netzanschlußwerte Ihres Projektors finden Sie auf dem Typenschild an der Geräte-Unterseite (Wechselspannung, Netz-frequenz). Spannungswähler 12 auf die vorhandene Netzspannung einstellen. Netzkabel an Buchse 13 anschließen und Projektor mit dem Stromnetz verbinden.
Wichtig: Achten Sie bitte darauf, daß die Lüftungsöffnungen freigehalten werden müssen!

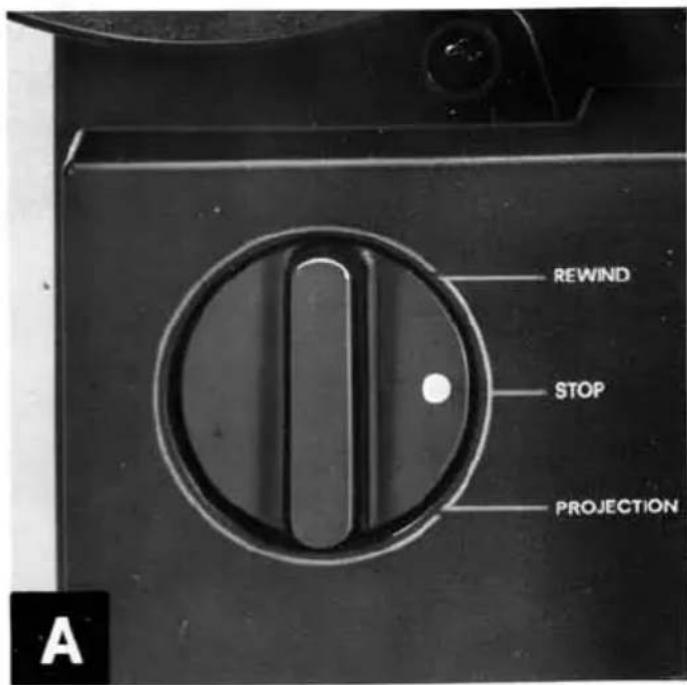

Funktionen des Projektor-Betriebsschalters (Bild A)
Drehung nach rechts (im Uhrzeigersinn)
Projektion mit Voll-Licht (PROJEKTION)
Drehung nach links
Rückspulen ohne Licht (REWIND-Szenenwiederholung)
Film vorbereiten

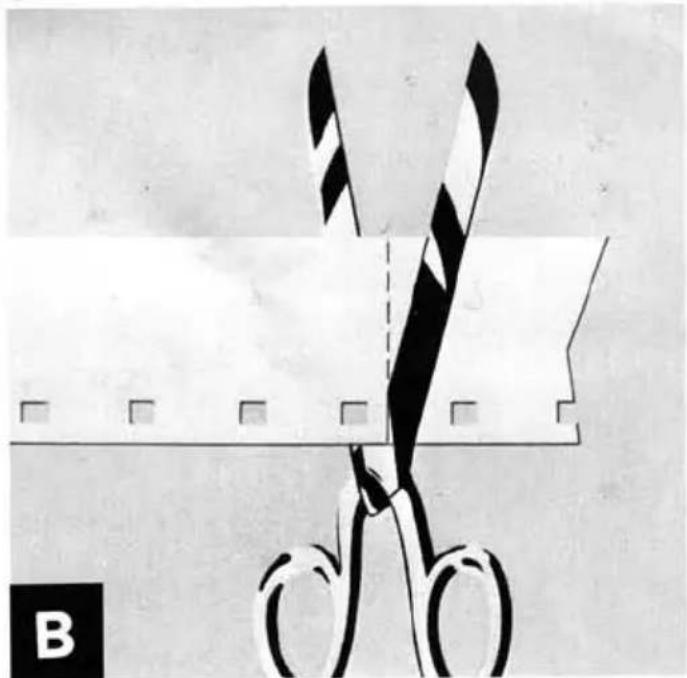

Der Filmanfang sollte mit einem ca. 50 cm langen Stück Vorspannfilm versehen sein. Den Filmanfang beschneiden Sie gemäß Bild B. Überzeugen Sie sich, daß die ersten 10 cm des Filmvorspanns gerade und unbeschädigt sind.
Filmformat wählen (Bild E)
Die Leuchtpunkte 5 zeigen bei laufendem Projektor an, welches Filmformat eingestellt ist. Zum Umschalten des Filmformats Lampen- hausdeckel 3 abnehmen. Schalter 20 oben: Super-8 Schalter 20 unten: Normal-8
Bauer-Monitor-Bildschirm M 1 (Bild F)
Tageslichtprojektion im Kleinformat. Mit einem Handgriff ist der Monitor-Bild- schirm angesetzt. Er erlaubt eine schnelle Vorführung Ihrer Filme, ohne den Raum abzudunkeln. Fragen Sie Ihren Fachhändler nach diesem Sonderzubehör.
Vorführgeschwindigkeit wählen
Bei laufendem Projektor kann die Projektionsgeschwindigkeit mit Umschalter 14 wahlweise auf 18 oder 24 B/s eingestellt werden.
Projektor ausrichten
Betriebsschalter 2 nach rechts drehen und den Projektor auf die Bildwand ausrichten. Die Bildgröße wird durch Drehen des Rändelringes am Vario-Objektiv 10 eingestellt. Zur Höhenverstellung des Projektors Rändelrad 9 drehen. Betriebsschalter wieder auf Null stellen.
Vorführung
Vorderen Spulenarm 6 aufklappen. Volle Filmspule auf die Achse des Spulenarms aufstecken. Leerspule auf die hintere Spulenachse 1 aufstecken.
Zum Filmeinfädeln (Bild C) Betriebsschalter 2 nach rechts drehen und Filmanfang in die Einfädelöffnung 11 einschieben, bis er vom Greifer transportiert wird. Nach dem Einfädeln wird der Film automatisch von der Aufwickelspule erfaßt.
Die Bildschärfe wird am Drehknopf 7 eingestellt. Sollte auf der Bildwand der Trennstrich zwischen den Filmbildern sichtbar sein, verstellen Sie den Drehknopf 4 bis dieser so-genannte Bildstrich verschwunden ist.
Slow motion
Während der Projektion kann mit Schalter 8 die Geschwindigkeit auf 9 B/s (bei Projektionsgeschwindigkeit 18 B/s) bzw. 12 B/s (bei Projektionsgeschwindigkeit 24 B/s) reduziert werden. Die Projektion erfolgt in »Zeitlupe«, ohne daß das Bild flimmert.
Stillstandsprojektion
Wird die Taste 8 auf »STILL PROJECTION« gedrückt, erfolgt die Projektion von Einzelbildern im Stillstand. Nach Loslassen der Taste wird in der vorgewählten Geschwindigkeit weiter projiziert.
Zum Wiederholen der Filmszene Betriebs- schalter 2 nach links drehen. Die gewünschte Filmlänge wird durch den Filmkanal schnell zurückgespult.
Herausnehmen eines teilweise abgelaufenen Filmes
Projektor vom Stromnetz trennen. Betriebsschalter 2 nach links drehen. Das Filmandruckstück 17 (Bild D) ist abgeschwenkt. Lampenhausdeckel 3 ab- nehmen. Federbügel 16 nach rechts drücken und Filmandruckstück 17 vorsichtig heraus- ziehen. Der Film kann jetzt aus dem Film- kanal herausgenommen werden.
Rückspulen
Der Film kann auf zwei Arten zurückgespult werden. Ist der Nachspann des Films lang genug, Betriebsschalter 2 nach Ende der Vorführung über die 0-Stellung nach links drehen – die Rückspulung erfolgt durch den Filmkanal. Ist der Film bereits ganz durch den Projektor durchgelaufen, Filmende über den Lampenhausdeckel führen und von Hand in der vorderen Spule befestigen. Betriebsschalter 2 nach links drehen – der Film wird zurückgespult.
Nach Ende der Vorführung Betriebsschalter 2 auf »0« stellen.
Projektionslampe auswechseln
Projektor vom Stromnetz trennen! Betriebsschalter 2 abziehen und Lampenhausdeckel 3 abnehmen. Lampensockel 18 (Bild D) nach links abziehen. Haltefedern 19 aushängen. Projektionslampe austauschen: Die Nase der neuen Lampe muß mit der Aussparung des Lampenhalters übereinstimmen. Lampe mit Haltefedern arretieren und Lampensockel aufstecken.
Kaltlichtspiegelinnenseite und Lampe nicht berühren!
Ein Ausrichten der Projektionslampe ist nicht erforderlich - der Lampenhalter ist werkseitig justiert.
Reinigung des Filmkanals (Bild D)
Projektor vom Stromnetz trennen! Betriebsartenschalter 2 nach links auf REWIND drehen - das Filmandruckstück 17 ist abgeschwenkt - und abziehen. Lampen- hausdeckel 3 abnehmen. Federbügel 16 nach rechts drücken und Filmandruckstück 17 vorsichtig herausziehen. Der gesamte Film- weg, das Bildfenster und das Filmandruck- stück können jetzt vorsichtig mit einem weichen Pinsel gesäubert werden. Montage in umgekehrter Reihenfolge.
Herausnehmen des Objektivs
Bildschärfestellknopf 7 bis zum Anschlag nach rechts drehen. Dabei leicht gegen das Objektiv drücken und nach vorne herausziehen.
Zum Reinigen nur einen feinen Pinsel oder spezielles Linsenreinigungspapier verwenden!
Änderungen vorbehalten.
Technische Daten
| Filmformat | Super-8 - Single-8 und Normal-8 |
| Format-umschaltung | Schiebeschalter |
| Spulenkapazität | 120 m |
| Film einlegen | Automatische Filmeinfädelung bis in die Auf-wickelspule |
| Objektiv | Vario 1:1,5/18 - 28 mm |
| Lampe | 12 V/100 W Halogenlampe mit Kaltlichtspiegel. Sockel: GZ 6,35/18 (z. B. Osram 64627, Philips 6834) |
| Netzanschluß | Spannungswähler für 110-130-220-240 V/50 Hz |
| Antrieb | Asynchronmotor |
| Vorführgeschwindigkeit: | 18/24 B/s, umschaltbar: »Slow motion« 9-bzw. 12 B/s je nach Projek-tionsgeschwindigkeit, Stillstandprojektion |
| Betriebsarten-schalter | Zentraler Hauptschalter für die Funktionen: Projektion mit Voll-Licht, Schnellrückspulung durch den Filmkanal (zur Szenenwiederholung) oder außerhalb des Film-kanals. |
| Sonstige Merkmale: | Zentrale Bildstrichver-stellung. Projektor-höhenverstellung durch drehbaren Projektorfuß. Anschluß für Bauer-Monitor-Bildschirm M 1. |
| Abmessung in mm | Länge 293, Breite 190, Höhe 238 (ohne Spulen, vorderer Spulenarm ein-geschwenkt) |
| Gewicht | ca. 5 kg |
D 0711 3013235
