Produkttyp	Kondensationswäschetrockner
Marke	PKM
Modell	WT8E-B11
Fassungsvermögen	8.0 kg
Energieeffizienzklasse	B
Energieverbrauch (Standardprogramm Baumwolle voll beladen)	4.74 kWh
Energieverbrauch (Standardprogramm Baumwolle teilbeladen)	2.56 kWh
Jährlicher Energieverbrauch	561 kWh
Kondensationseffizienzklasse	B
Geräuschemission	69 dB(A)
Leistungsaufnahme	2700 W
Leistungsaufnahme (Aus-Modus)	0.28 W
Leistungsaufnahme (eingeschaltet)	0.80 W
Programme	12 (Baumwolle, Synthetik, Warm/Kühl, Schnell, Auffrischen, usw.)
Startzeitvorwahl	1 - 24 Stunden
Trommelmaterial	Zink
Maße (H x B x T)	84.5 x 59.5 x 61.5 cm
Nettogewicht	43.0 kg
Bruttogewicht	47.0 kg
Kindersicherung	Ja (Anti-Knitter + Schonend 3 Sekunden drücken)
Anti-Knitter-Funktion	Ja (30 Min. Standard, 120 Min. bei Aktivierung)
Schonfunktion	Ja (reduziert Hitze, verlängert Trocknungszeit um 20 Min.)
Feuchtigkeitssensor	Ja (automatische Trocknungsanpassung)
Flusensieb	Nach jedem Gebrauch reinigen
Luftkondensator	Alle 3 Monate reinigen
Wasserbehälter	Nach jedem Gebrauch leeren

Häufig gestellte Fragen - WT8E-B11 PKM

Wie reinige ich das Flusensieb?

Nach jedem Trocknungsgang ziehen Sie das Sieb nach oben, entfernen Sie die Flusen von Hand oder unter fließendem Wasser, trocknen Sie es gründlich und setzen Sie es wieder ein. Betreiben Sie den Trockner niemals ohne das Flusensieb.

Wie leere ich den Wasserbehälter?

Ziehen Sie den Behälter mit beiden Händen heraus, kippen Sie ihn zum Entleeren, setzen Sie ihn dann wieder ein. Wenn der Wasserbehälter während des Betriebs voll ist, stoppt der Trockner und das Symbol blinkt. Entleeren Sie ihn und drücken Sie Start/Pause, um fortzufahren.

Was tun, wenn ein Fehlercode erscheint?

Häufige Fehler: blinkendes Symbol (voller Behälter oder Pumpenfehler), Luftzirkulation blockiert (Sieb/Kondensator reinigen), E30/E32/E33/E34 (Heizungs- oder Sensorprobleme). Bei schwerwiegenden Fehlern kontaktieren Sie den Kundendienst.

Wie verwende ich die Startzeitvorwahl?

Laden Sie die Wäsche, wählen Sie Programm und optionale Funktionen, drücken Sie wiederholt die Taste Zeitvorwahl, bis die gewünschte Verzögerungszeit (1-24 Stunden) im Display erscheint. Der Trockner startet automatisch nach der Verzögerung.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig Anti-Knitter und Schonend länger als 3 Sekunden. Das Symbol für die Kindersicherung leuchtet auf. Wiederholen Sie den Vorgang zum Deaktivieren.

Was ist die Anti-Knitter-Funktion?

Am Ende eines Programms dreht sich die Trommel während einer 30-minütigen Anti-Knitter-Phase in Intervallen, um Knitterfalten zu verhindern. Bei Aktivierung (Drücken der Taste Anti-Knitter) verlängert sich die Phase auf 120 Minuten.

Was bewirkt die Schonfunktion?

Drücken Sie Schonend, um die Trocknungstemperatur für hitzeempfindliche Stoffe zu reduzieren. Die Trocknungszeit verlängert sich um 20 Minuten, um empfindliche Teile zu schützen.

Warum wird meine Wäsche nicht vollständig trocken oder dauert es zu lange?

Überprüfen Sie das Flusensieb und den Luftkondensator auf Verstopfungen, leeren Sie den Wasserbehälter, stellen Sie den korrekten Abfluss sicher und reinigen Sie die Feuchtigkeitssensoren. Wenn das Problem weiterhin besteht, wählen Sie ein höheres Trockenprogramm.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Ziehen Sie vor der Reinigung immer den Stecker. Trocknen Sie keine mit Öl oder brennbaren Flüssigkeiten verunreinigten Gegenstände. Halten Sie Kinder fern. Sorgen Sie für ausreichende Belüftung. Verwenden Sie niemals einen Dampfreiniger und betreiben Sie das Gerät nicht ohne Filter.

Wie stelle ich den Trockner waagerecht auf?

Stellen Sie die vier Füße ein, indem Sie sie im/gegen den Uhrzeigersinn drehen, bis das Gerät mit einer Wasserwaage ausgerichtet ist. Legen Sie keine Decken oder Stapel unter den Trockner.

BEDIENUNGSANLEITUNG WT8E-B11 PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Kondens-Wäschetrockner

Condenser Dryer

WT8E-B11

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise.... 3
2. Installation 8

2.1 Entpacken und Wahl des Standorts....8
2.2 Höheneinstellung....9

1. Bedienung 9

3.1 Gerätebeschreibung....9
3.2 Bedienfeld....11
3.3 Programmwahl 12
3.4 Tabelle der Programme....13
3.5 Spezielle Trockenfunktionen 14
3.5.1 Feuchtigkeitssensor.... 14
3.5.2 Zusätzliche Zeiteingabe 14
3.5.3 Zeitverzögerter Programmstart 14
3.5.4 Kindersicherung....15
3.5.5 Knitterschutz....15
3.5.6 Schon-Funktion 15

1. Reinigung und Pflege 16

4.1 Fusselfilter.... 16
4.2 Luftkondensator....16
4.3 Wasserbehälter.... 17
4.4 Fehlermeldungen 17
4.5 Problembehandlung 18

1. Technische Daten .... 19
2. Entsorgung....20
3. Garantiebedingungen 21

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

BRANDGEGFAHR!

Ölbehaftete Gegenstände können sich spontan entzünden, besonders dann, wenn sie Wärmequellen wie einem Wäschetrockner ausgesetzt werden. Die Gegenstände werden warm und verursachen eine Oxidationsreaktion im Öl. Oxidation erzeugt Wärme. Kann diese Wärme nicht entweichen, kann der betroffenen Gegenstand heiß genug werden, um sich zu entzünden. Das Aufhäufen, Aufschichten oder Einlagern ölbehafteter Gegenstände kann die Wärme vom Entweichen abhalter und so eine Brandgefahr verursachen.

Sollte es nicht zu vermeiden sein Gewebe, die pflanzliches Öl oder Speiseöl enthalten oder mit Haarpflegeprodukten verunreinigt sind, in einen Wäschetrockner zu geben, sollten solche Gewebe zuvor in heißem Wasser mit einem besonderen Reinigungsmittel gewaschen werden, wodurch die Gefahr der Selbstentzündung reduziert-jedoch nicht eliminiert-wird.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederze griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind all Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Trocknen von Wäsche in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßer Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.
2. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
3. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
4. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️WARNUNG!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Betreiben Sie das Gerät nur mit 220\~230V/50Hz AC. Verwenden Sie eine Sicherheitssteckdose nahe am Gerät.
3. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
4. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
5. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
6. Verwenden Sie zum Anschluss des Geräts keine Adapter, Steckdosenleisten oder Verlängerungskabel- BRANDGEFAHR!
7. Ziehen Sie nicht am Stromkabel, sondern am Stecker selbst, um den Stecker aus der Steckdose zu ziehen.
8. Der Stromstecker muss immer ordnungsgemäß am Stromkabel befestigt sein.
9. Biegen Sie das Stromkabel nicht zu sehr.
10. Stellen oder legen oder betreiben Sie keine anderen elektrischen Geräte auf Ihr Gerät.

11. Nehmen Sie keine Veränderungen an dem Gerät vor.

12. Der Aufstellraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.

13. Legen Sie keine brennbaren Flüssigkeiten (Benzin, Alkohol, Farben etc.) in das Gerät oder in dessen Nähe. Legen Sie keine Kleidungsstücke, die durch derartige Flüssigkeiten oder ähnliche Produkte verunreinigt sind, in das Gerät oder in dessen Nähe.
14. Installieren Sie das Gerät nicht auf einem weichen Teppich oder Holzboden

15. Falls es in der Umgebung des Geräts zum Austritt von Kraftstoffen oder Gasen kommt:
    ➢ Öffnen Sie alle Fenster zur Belüftung.
    Ziehen Sie nicht den Stecker aus der Steckdose oder in die Steckdose und benutzen Sie nicht die Funktionswahl-Tasten oder Schalter.
    ➢ Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
    Ansonsten können Funken entstehen, die das Gas entflammen.

16. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.

17. Bauen Sie das Gerät nicht in der Nähe von offenem Feuer oder anderen Hitzequellen auf.

18. Legen Sie keine Kerzen oder Zigaretten auf dem Gerät ab.

19. Bauen Sie das Gerät nicht an Orten auf, an denen es hereinregnen könnte oder an denen ein hoher Feuchtigkeitsgrad herrscht. Der Kontakt mit den elektrischen Bestandteilen Ihres Geräts kann zu einem Kurzschluss führen.

20. Spritzen Sie das Gerät zur Reinigung niemals mit Wasser ab.

21. Sollten Sie Ihre Wäsche mit einem Fleckenentferner behandelt und gewaschen haben, müssen Sie einen extra Ausspüldurchlauf durchführen, bevor Sie diese Wäsche in den Trockner geben.

22. Untersuchen Sie Ihre Wäsche sorgfältig nach Feuerzeugen oder Streichhölzer, damit diese nicht in das Gerät gelangen.

23. Die folgenden Gegenstände dürfen nicht mit dem Gerät getrocknet werden, da sie Wärme speichern und somit ein Brandrisiko darstellen:

Kissen, Steppdecken, Bettdecken
Kleidung oder Gegenstände, die mit Fett, Öl oder anderen brennbaren Flüssigkeiten bespritzt oder getränkt sind.
Kleidung oder Gegenstände, die mit leichtflüchtigen Petroleumverbindungen in Kontakt gekommen sind.
➢ Gegenstände aus Schaumgummi oder mit Anteilen von Schaumgummi.
Badekappen und wasserfeste Textilien.
▶ gummierte Gegenstände oder Kleidung.

1. Kinder dürfen nicht mit dem Gerät spielen.

2. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

3. Achten Sie darauf, dass Kinder und Haustiere nicht ins Innere des Geräts

gelangen. Überprüfen Sie die Trockentrommel vor dem Schließen sorgfältig.

⚠ VORSICHT!

1. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen des Geräts.
2. Benutzen Sie das Gerät niemals ohne Filter.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Entfernen Sie vor jeder Benutzung alle Fusseln aus dem Gerät.
9. Trocknen Sie keine ungewaschene Wäsche in dem Gerät.
10. Wenn Sie Weichspüler oder ein ähnliches Produkt verwenden, beachten Sie die Hinweise des Herstellers auf der Packung.
11. Trocknen Sie nur maschinenfeste Stoffe, die zum Trocknen in einem Wäschetrockner geeignet sind. Beachten Sie die Hinweise auf den Etiketten Ihrer Wäsche.
12. Stellen Sie keine Gegenstände auf das Gerät, aus denen Flüssigkeiten austreten können, da diese zu einer Verformung des Bedienfelds beitragen können.
13. Alle Gegenstände aus harten Materialien ( z.B. Schlüssel, Schrauben, Münzen ) können dem Gerät erheblichen Schaden zufügen und dürfen nicht in die Trockentrommel gelangen.
14. Überladen Sie das Gerät nicht
15. Legen Sie keine tropfnasse Wäsche in das Gerät.
16. Beim Betreiben des Wäschetrockners darf die Raumtemperatur nicht niedriger als +5 °C und nicht höher als +35°C sein, da ansonsten die Leistung des Gerätes beeinträchtigt wird.
17. Reinigen Sie nach jeder Benutzung den Filter.

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

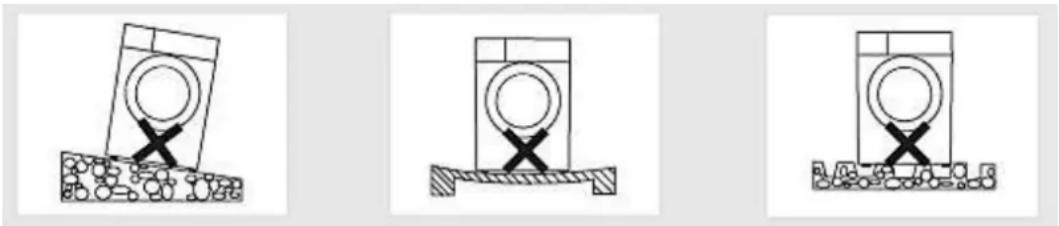

5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.

1. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und Außerhalb des Ofens.
2. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Höheneinstellung

1. Stellen Sie den erforderlichen Abstand zum Boden ein, um Vibrationen und Geräusche zu vermeiden.

2. Sollte der Trockner nicht eben stehen, müssen die 4 Füße durch Drehen im Uhrzeigersinn oder entgegen dem Uhrzeigersinn höher oder niedriger gestellt werden, bis das Gerät nicht mehr wackelt.

➢ Legen Sie bitte keine Stapel, Decken oder Seile auf den Boden. Diese könnten Hitze erzeugen und den Lauf des Geräts beeinträchtigen.

Während des Trocknungsvorgangs kann sich Wasser zwischen dem Türfenster und der Dichtung ansammeln. Dieser Vorgang beeinflusst nicht den ordnungsgemäßen Betrieb des Geräts.

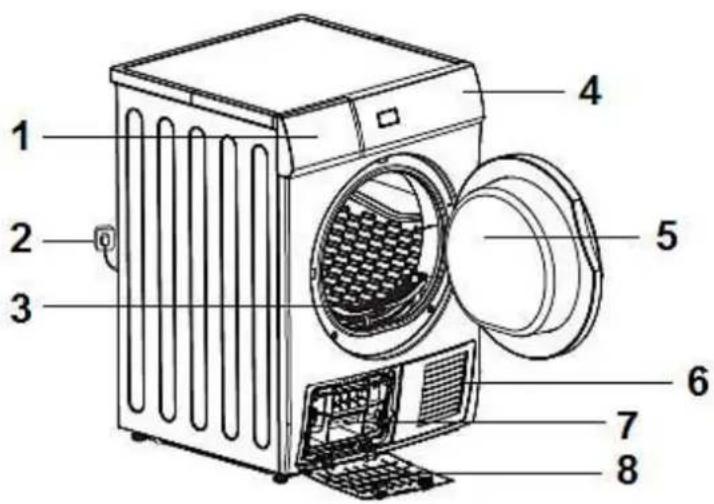

3.1 Gerätebeschreibung

2 Netzanschlusskabel

3 Fusselfilter

4 Bedienfeld

5 Tür
7 Griff

6 Lufteinlass

8 Wartungsklappe

Die folgenden Teile sind für bestimmte Modelle optional erhältlich. Falls ihr Trockner darüber verfügt, ziehen Sie Handschuhe an und nehmen Sie die Installation wie folgt vor:

1: Schlauchhalter (optional)
2: Kondensations-Ablaufschlauch (optional)

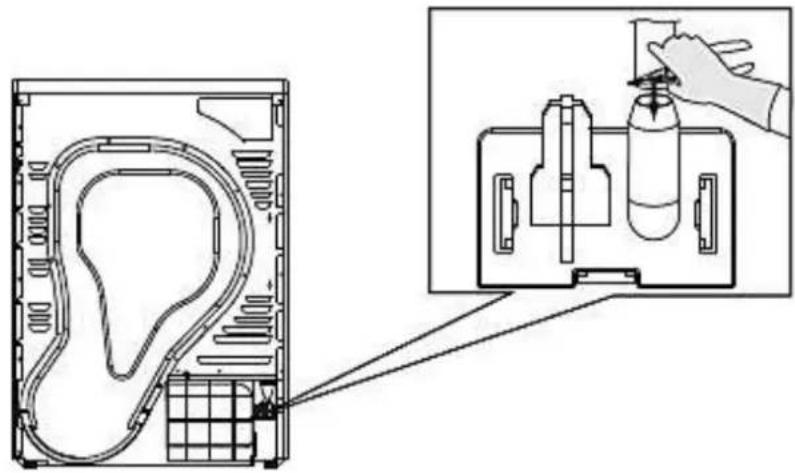

1. Entfernen Sie den Ablaufschlauch mit einer Zange vom Schlauchverbinder.

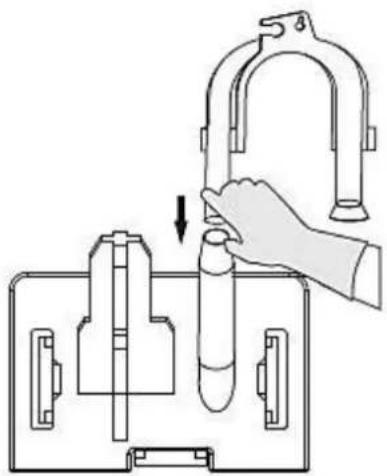

1. Setzen Sie den externen Ablaufschlauch ein.

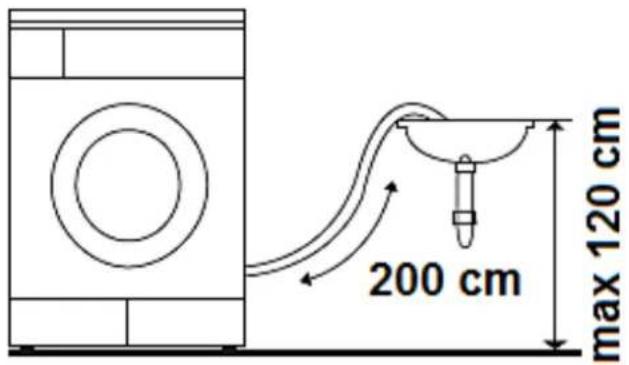

1. Hängen Sie den Schlauchhalter ans Waschbecken oder ein beliebiges anderes Becken.

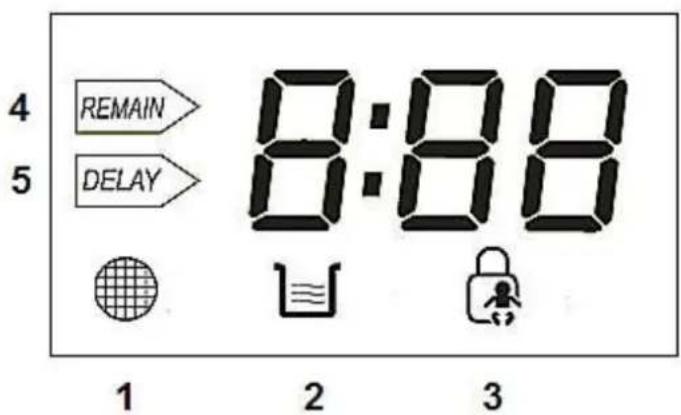

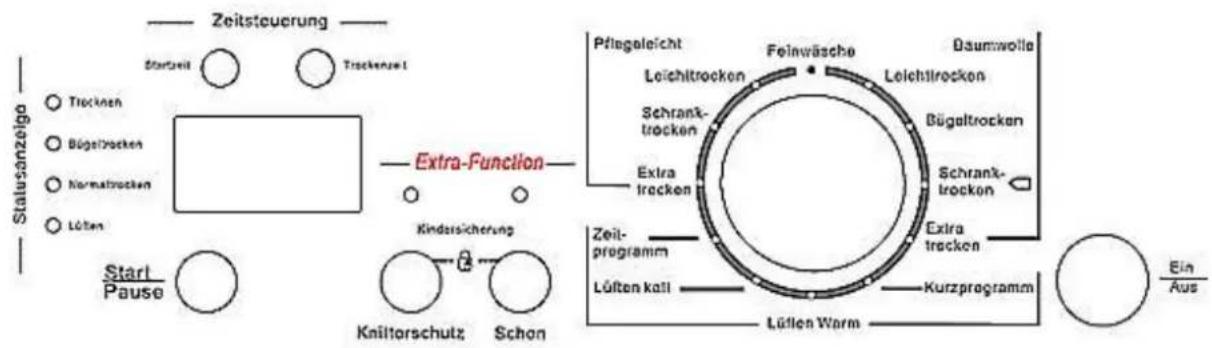

3.2 Bedienfeld

Display

1 Bei blinkendem Symbol: Reinigen Sie nach Programmende bitte den Filter,.
2 Bei blinkendem Symbol: Leeren Sie nach Programmende den Behälter.
3 Kindersicherung.
4 Verbleibende Trockenzeit
5 Startverzögerung

Bei der Anzeige befindet sich das Gerät im Standby-Modus. Drücken Sie einen beliebigen Knopf oder öffnen Sie die Tür, um das Gerät zu aktivieren.

Startzeit

Sie können durch Drücken der Taste die Startzeit von 1 bis 24 h verzögern.

Trockenzeit

Sie können durch Drücken der Taste die Trockenzeit von 20 bis 60 Minuten einstellen.

Die Statusanzeigen

Die 4 LEDs zeigen den Status des Trockenvorgangs an.

Start/Pause

Aktiviert entweder die Start oder Pausenfunktion.

Knitterschutz

Schützt empfindliche Textilien vor dem Verknittern.

Schon

Vermindert die Wärmezufuhr zum Schutz hitzeempfindlicher Textilien.

Programmwahlknopf

Wählen Sie mit dem Drchknopf das für die zu trocknende Wäsche geeignete Trockenprogramm.

An/Aus

Schaltet das Gerät an oder aus.

Das Symbol kennzeichnet das Energieeffizienz-Testprogramm Schranktrocken, das zum Trocknen einer normalen Baumwollwäschebeladung am geeignetsten ist.

3.3 Programmwahl

1. Drücken Sie die AN/AUS-Taste.
2. Drehen Sie den Programmwahlknopf auf das gewünschte Programm.
3. Wählen Sie gegebenenfalls eine der Zusatzfunktionen (STARTZEIT, KNITTERSCHUTZ oder SCHON).
4. Drücken Sie die START/PAUSE-Taste.

Nach Beendigung des Trockenprogramms ertönt ein akustisches Signal. Drücken Sie die AN/AUS-Taste, um das Gerät auszuschalten, und ziehen Sie dann das Netzanschlusskabel aus der Netzanschlussdose.

3.4 Tabelle der Programme

Programme	Gewicht (max.)	Anwendung
BaumwolleFür Wäsche und Buntwäsche aus Baumwolle oder Leinen.
Leichttrocken	8,0 kg	Für Baumwollwäsche.Trocknungsgrad: geeignet zum Aufhängen.
Bügeltrocken		Für Baumwollwäsche.Trocknungsgrad: geeignet zum Bügeln.
Schranktrocken		Für Baumwollwäsche.Trocknungsgrad: geeignet zum Einräumen in einen Schrank.
Extratrocken		Für Baumwollwäsche.Trocknungsgrad: Extratrocken.
PflegeleichtFür bügelfreie Wäsche (Synthetik/Mischgewebe, Baumwolle).
Leichttrocken	3,5 kg	Für dünnes Synthetikgewebe, das aufgehängt oder gebügelt wird, z.B. Strickware, Hemden.Trocknungsgrad: geeignet zum Aufhängen oder Bügeln
Schranktrocken		Für dünnes bügelfreiesSynthetikgewebe, z.B. bügelfreieHemden, Tischwäsche,Babywäsche, Socken.Trocknungsgrad: geeignet zum Einräumen in einen Schrank.
Extratrocken		Für dickes oder mehrlagigesSynthetikgewebe.Trocknungsgrad: Extratrocken.
Zeitprogramm/Lüften kalt	3,0 kg	Timer-Programm für empfindliche Gewebe aus Acrylfasern, oder für kleine Wäschestücke.Verwenden Sie die TROCKENZEIT-Taste zur Einstellung der ZEITPROGRAMM-Trockenzeit.
Kurzprogramm	3,0 kg	Für Wäsche, die schnell getrocknet werden kann, z.B. Acrylgewebe oder einzelnen kleine Wäschestücke. Auch zum nachträglichen Trocknen geeignet.
Lüften warm	1,0 kg	Zum Auffrischen oder zum sanften Reinigen mit im Handel erhältlichen Trockenreinigungsprodukten.

Diese Programmbeschreibung stellt eine Empfehlung dar; der Nutzer kann entsprechend seiner persönlichen Gewohnheiten das geeignete Programm wählen. Dicke oder mehrschichtige Gewebe, z. B. Bettlaken, Jeans, Jacken etc. sind schwierig zu trocknen. Wählen Sie hierfür am besten das BAUMWOLLE EXTRATROCKEN-Programm.

3.5 Spezielle Trockenfunktionen

3.5.1 Feuchtigkeitssensor

Der Sensor erkennt automatisch die Feuchtigkeit der Wäsche und stellt dementsprechend und entsprechend der Beladungslast automatisch die benötigte Trockenzeit ein. Diese Funktion wird automatisch aktiviert, außer bei den Programmen ZEITPROGRAMM/LÜFTEN KALT und LÜFTEN WARM.

3.5.2 Zusätzliche Zeiteingabe

Nur für das ZEITPROGRAMM anwendbar. Hiermit können Sie die Trockenzeit selbst von 20-60 Minuten einstellen. Drücken Sie die TROCKENZEIT-Taste. Diese Funktion wurde speziell zum Trocknen weniger kleiner Wäschestücke entwickelt, z.B. ein Waschlappen oder zwei Paar Socken.

3.5.3 Zeitverzögerter Programmstart

Sie können einen zeitverzögerten Programmstart von bis zu 24 Stunden einstellen. Durch andauerndes Drücken wählen Sie zwischen 1-24 Stunden. Das Trocknen beginnt nach der eingestellten Zeit. Wenn die Zeitverzögerung beginnt, zeigt das Display den zeitverzögerten Programmstart an. Das DELAY Symbol blinkt. Nach 30 Sekunden zeigt das Display — an.

Ablauf:

1. Gerät beladen und Tür ordnungsgemäß schließen.
2. AN/AUS-Taste drücken und gewünschtes Programm wählen.
3. KNITTERSCHUTZ oder SCHON wählen, falls gewünscht.
4. Die STARTZEIT-Taste drücken.
5. Die STARTZEIT-Taste weiterhin bis zur gewünschten Zeit drücken.
6. Sobald Sie die START/PAUSE-Taste gedrückt haben, ist das Gerät im Betriebsmodus. Das Trocknen beginnt mit Ablauf der eingestellten Zeitverzögerung.
7. Falls Sie die START/PAUSE-Taste erneut drücken, wird die Zeitverzögerung pausieren.
8. Drücken Sie die AN/AUS-Taste, um den zeitverzögerten Programmstart abzubrechen.

3.5.4 Kindersicherung

1. Dieses Gerät ist mit einer Kindersicherung ausgestattet, die Kinder davon abhalten soll, die Tasten zu bedienen oder einen Fehlbetrieb des Geräts zu verursachen.
2. Das Gerät muss sich im Betriebsstatus befinden. Drücken Sie die KNITTERSCHUTZ und SCHON-Taste gleichzeitig länger als 3 Sekunden, um die Kindersicherung zu aktivieren. Bei aktivierter Kindersicherung leuchtet das entsprechende Symbol auf dem Display. Keine Taste außer der AN/AUS-Taste kann bedient werden. Drücken Sie die KNITTERSCHUTZ und SCHON-Taste gleichzeitig länger als 3 Sekunden, um die Kindersicherung zu deaktivieren.

3.5.5 Knitterschutz

Für alle Programme außer ZEITPROGRAMM/LÜFTEN KALT und LÜFTEN WARM anwendbar. Am Ende eines Programmes läuft eine 30 minütige voreingestellte Knitterschutz-Phase. Wenn Sie die KNITTERSCHUTZ-Funktion aktivieren, dauert diese Phase 120 Minuten. Der LED-Indikator leuchtet und die Trommel rotiert während des Trockenprogramms intermittierend, um empfindliche Textilien vor dem Verknittern zu schützen.

3.5.6 Schon-Funktion

Für alle Programme außer ZEITPROGRAMM/LÜFTEN KALT und LÜFTEN WARM anwendbar. Bei Aktivierung erhöht sich die Trockenzeit auf dem Display um 20 Minuten, der LED-Indikator leuchtet und das Programm reduziert zum Schutz hitzecmpfindlicher Textilien wie z.B. Elastan etc. die Hitzezufuhr.

⚠️ WARNING! Trennen Sie das Gerät vor allen Reinigungs-/Pflegearbeiten von der Stromversorgung. Netzstecker ziehen! STROMSCHLAGGEFAHR!

4.1 Fusselfilter

HINWEIS! Angesammelte Rückstände auf dem Fusselfilter beeinträchtigen die Luftzirkulation, führen zu längeren Trocknungszeiten und einem erhöhten Energieverbrauch sowie einer Ansammlung von Rückständen innerhalb des Geräts. Reinigen Sie den Filter daher nach jeder Benutzung des Geräts. Betreiben Sie das Gerät niemals ohne eingesetzten Fusselfilter!

1. Lassen Sie das Gerät abkühlen.
2. Ziehen Sie den Filter zur Entnahme nach oben.
3. Reinigen Sie den Filter. Entfernen Sie die Rückstände mit der Hand oder unter fließendem Wasser (danach gründlich abtrocknen).
4. Bringen Sie den Filter wieder ordnungsgemäß an.

Reinigen Sie den Luftkondensator ca. einmal alle 3 Monate, wenn das Gerät häufig betrieben wird.

⚠ VORSICHT! Bei der Reinigung kann Restwasser austreten. Legen Sie ein saugfähiges Tuch unter die Wartungsklappe.

⚠️ WARNUNG! Reinigen Sie den Luftkondensator ausschließlich mit Wasser. Verwenden Sie niemals harte oder scharfkantige Gegenstände. Betreiben Sie das Gerät niemals ohne eingesetzten Luftkondensator!

1. Entsperren Sie die Wartungsklappe.
2. Öffnen Sie die Wartungsklappe vollständig.
3. Schrauben Sie beide Sperrhebel gegeneinander.
4. Ziehen Sie den Luftkondensator heraus.

5. Reinigen Sie den Luftkondensator komplett (sorgfältig entwässern).

6. Reinigen Sie die Dichtungen.

7. Schieben Sie den Luftkondensator wieder ein (unten anfassen!).
8. Lösen Sie die beiden Sperrhebel.
9. Schließen Sie die Wartungsklappe bis Sie einrastet.

WARNUNG! Trinken Sie niemals das Kondenswasser!

1. Leeren Sie den Behälter nach jeder Benutzung.
2. Falls der Behälter bei laufendem Betrieb voll ist, pausiert das Trockenprogramm und das Symbol leuchtet auf dem Display. Nach dem Leeren des Behälters kann das Gerät durch Drücken der START/PAUSE-Taste neu gestartet werden.
3. Ziehen Sie den Behälter heraus und halten Sie ihn dabei mit beiden Händen.
4. Kippen Sie den Behälter zum Leeren.
5. Schieben Sie den Behälter wieder ein.

WARNUNG! Sämtliche notwendigen Reparaturen dürfen nur von autorisierten Fachkräften durch geführt werden!

blinkt.

1. Wasserbehälter ist voll

2. Pumpe hat Fehlfunktion.

3. Wasserbehälter überprüfen.

4. Pumpe überprüfen.

blinkt.

Behinderung der Luftzirkulation.

Filter und Luftzirkulation überprüfen.

	E30*
Problem im Heizelement.	Heizelement und Thermostat überprüfen.
	E32*
Feuchtigkeitssensor-Fehlfunktion.	Feuchtigkeitssensor und PCB überprüfen.
	E33*
Temperatursensor-Fehlfunktion.	Vorderen Temperatursensor überprüfen.
	E34*
Temperatursensor-Fehlfunktion.	Hinteren Temperatursensor überprüfen.

* Die Fehlermeldung blinkt auf dem Display. Alle 15 Minuten ertönt ein akustisches Signal.

4.5 Problembehandlung

⚠️ WARNING! Sämtliche notwendigen Reparaturen dürfen nur von autorisierten Fachkräften durch geführt werden! Falls Sie das Problem nicht selbst ohne Reparaturarbeiten lösen können, schalten Sie das Gerät mit der AN/AUS-Taste ab und zichen Sie den Netzanschlussstecker aus der Netzanschlussdose. Kontaktieren Sie den Kundendienst.

Problem	Maßnahmen
Display leuchtet nicht.	Netzstecker einstecken.Sicherung im Haussicherungskasten überprüfenProgrammwahl überprüfen.
blinkt.	Wasserbehälter leeren.Ablaufschlauch überprüfen.
blinkt.	Luftkondensator reinigen.Fusselfilter reinigen.
Gerät startet nicht.	START/PAUSE-Taste drücken.Tür ordnungsgemäß schließen.Programmauswahl überprüfen.
Wasser läuft aus.	Gerät waagerecht ausrichten.Luftkondensator und Türdichtung reinigen.
Tür öffnet sich von selbst.	Schließen Sie die Tür bis ein Klicken zu hören ist.Prüfen Sie, ob das Gerät überladen ist.
Luftfeuchtigkeit im Raum	Belüften Sie den Raum angemessen.
steigt signifikant an.	➢ Reinigen Sie das Kühlungsgitter.➢ Vergewissern Sie sich, das der Luftkondensator ordnungsgemäß cingesetzt ist.
Trockengrad wurde nicht erreicht/Trocknungszeit ist zu lang.	➢ Fusselfilter und Luftkondensator reinigen.➢ Wasserbehälter leeren.➢ Ordnungsgemäße Installation des Wasserablaufs überprüfen.➢ Feuchtigkeitssensoren reinigen.➢ Das nächst höhere Programm verwenden.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

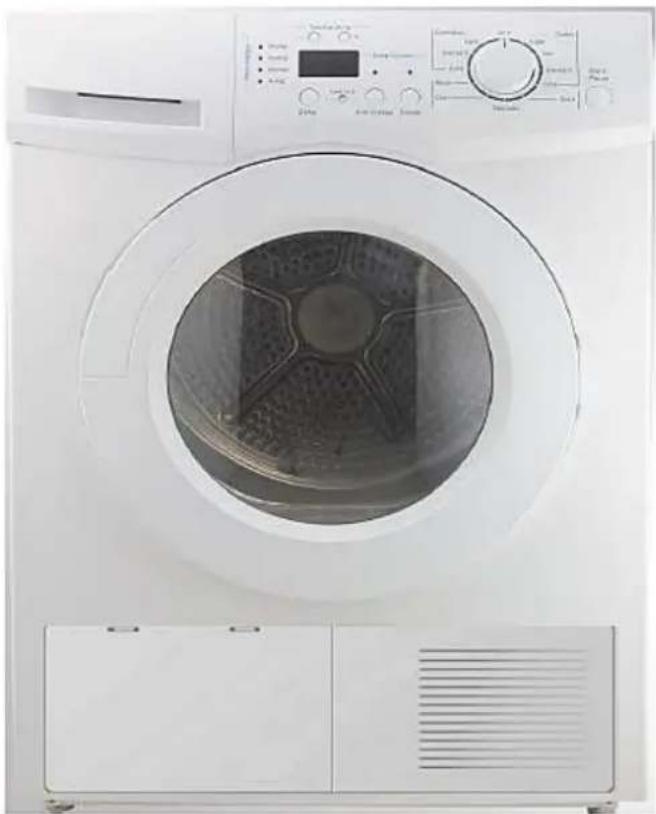

5. Technische Daten

Gerätcart	Kondensations-Wäschetrockner
Nennkapazität	8,00 kg
Energieeffizienzklasse1	B
Energieverbrauch2	3,50 kW/h
Jährlicher Energieverbrauch3	561 kW/h
Energieverbrauch	4,74 kW/h
Standard-Baumwollprogramm/volle Beladung
Energieverbrauch	2,56 kW/h
Standard-Baumwollprogramm/Teilbeladung
Kondensationseffizienzklasse1	B
Geräuschemission	69 dB(A)
Leistung	2700 W
Leistungsaufnahme/ausgeschaltet	0,28 W
Leistungsaufnahme/nicht ausgeschaltet	0,80 W
Programmdauer Standardtrocknungszyklus	140 Minuten
Programmdauer Standard-	140 Minuten
Baumwollprogramm/volle Beladung
Programmdauer Standard-	90 Minuten
Baumwollprogramm/Teilbeladung
Material Trommel	Zink
Programme	12
Startzeitverzögerung	1-24 h
Höhenverstellbare Füße	2 vorne/2 hinten

1 Auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz).
2 Standard-Baumwollprogramm bei vollständiger Beladung und Teilbeladung.
3 Auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Beladung und Teilbeladung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.

Umgebungstemperatur für ordnungsgemäßen Betrieb: +5 °C bis + 35 °C.

6. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 09.11.2015

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
