BEDIENUNGSANLEITUNG Slimline 00095278 HAMA

D Bedienungsanleitung

D

Inhaltsverzeichnis

Einführung ....3

Vorwort....3

Urheberrecht 3

Warnhinweise....4

Bestimmungsgemäße

Verwendung 5

Haftungsbeschränkung .....5

Sicherheitshinweise.....6

Aufbau und Funktion......7

Digitaler Bilderrahmen .....7

Lieferumfang und

Transportinspektion .....8

Aufstellen 8

Bedienung und Betrieb .....9

Die Menüführung .....9

Systemeinstellungen .....10

Funktionen .....12

Photo 12

Kalender....13

Reinigung und Pflege .....14

Sicherheitshinweise ..... 14

Reinigung....14

Fehlerbehebung....15

Sicherheitshinweise ..... 15

Fehlerursachen und -behebung 15

Lagerung....17

Entsorgung....17

Gerät entsorgen....17

Anhang 18

Technische Daten.....18

Menüstruktur des DPF ..... 19

Supportinformationen .....20

Einführung

D

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf dieses digitalen Bilderrahmens haben Sie sich für ein Qualitätsprodukt von Hama entschieden, welches hinsichtlich Technik und Funktionalität dem modernsten Entwicklungsstandard entspricht.

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Wir wünschen Ihnen viel Freude beim Gebrauch.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

D

Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen und/oder zu Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen oder Sachschäden zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

▶ Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Bestimmungsgemäße Verwendung

D

Dieses Gerät ist nur zum privaten Gebrauch in geschlossenen Räumen zum Anzeigen von Fotos bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

⚠️ WARNING

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
▶ Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Bedienung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

ACHTUNG

▶ Bedingt durch den Herstellungsprozess kann es zu sog. Pixelfehlern kommen. Diese äußern sich im allg. durch weiße oder schwarze Pixel, die während der Wiedergabe permanent aufleuchten. Im Rahmen von Fertigungstoleranzen sind max. 0,01% dieser Pixelfehler gemessen an der Gesamtgröße des Displays als Toleranz möglich und stellen keinen Produktfehler dar.

D Sicherheitshinweise

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten bzw. Gegenständen. Bei Kontakt mit Flüssigkeit sofort den Netzadapter von der Stromversorgung trennen.
■ Stellen Sie das Gerät auf eine ebene, waagrechte Fläche.
■ Stellen Sie keine Gegenstände auf das Gerät.
■ Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung auf.
■ Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftzirkulation. Stellen Sie das Gerät während des Betriebes nicht auf weiche Oberflächen, Teppiche oder andere Materialien, die die Luftzirkulation behindern, und umbauen Sie das Gerät nicht.
■ Schützen Sie das Kabel vor heißen Oberflächen und scharfen Kanten.
■ Achten Sie darauf, dass das Kabel nicht straff gespannt oder geknickt wird.
■ Die Steckdose muss leicht zugänglich sein, so dass der Netzadapter notfalls leicht abgezogen werden kann.
■ Sollten Sie das Gerät längere Zeit nicht benutzen, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.
■ Verwenden Sie ausschließlich den im Lieferumfang enthaltenen Netzadapter, da das Gerät sonst beschädigt werden kann.
■ Nehmen Sie das Gerät nicht in Betrieb, wenn der Netzadapter, das Anschlusskabel oder der Stecker beschädigt sind.
- Öffnen Sie auf keinen Fall das Gehäuse des Gerätes oder des Netzadapters. Werden spannungsführende Anschlüsse berührt und der elektrische oder mechanische Aufbau verändert, besteht Stromschlaggefahr.
■ Trennen Sie bei auftretenden Störungen, bei Gewitter oder vor dem Reinigen des Gerätes den Netzadapter von der Stromversorgung.
■ Lassen Sie Reparaturen am Gerät nur von einem Fachmann durchführen. Durch unsachgemäße Reparaturen erlischt der Garantieanspruch.
■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauschtwerden.
■ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

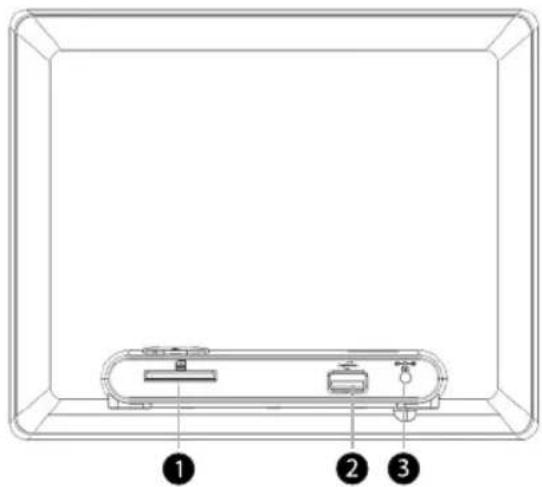

Digitaler Bilderrahmen

1	SD/SDHC/MMC
2	USB Typ A
3	Anschlussbuchse für Netz-adapter
4	Navigationstaste Links
5	Navigationstaste Rechts
6	Navigationstaste Aufwärts
7	Navigationstaste Abwärts
8	Home u. ON/OFF-Taste
9	Exit / Zurück-Taste
10	OK/Enter/Play

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• Digitaler Bilderrahmen
- Netzadapter
• Bedienungsanleitung

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihrem Lieferanten/Händler.

Aufstellen

Für eine dauerhafte Wiedergabe können Sie das Gerät auf eine ebene Oberfläche stellen.

Das Gerät kann durch umkippen oder herunterfallen beschädigt werden!

▶ Stellen Sie sicher, dass das Gerät kippsicher steht.

Bedienung und Betrieb

D

Die Menüführung

Das Gerät ist mit einer benutzerfreundlichen Menüführung ausgestattet. Die Menüführung wird am Bildschirm eingeblendet.

♦ Schalten Sie das Gerät ein oder aus, indem Sie die HOME (ON/OFF)-Taste auf der Rückseite des Gerätes länger als 3 Sekunden gedrückt halten.
◆ Folgende Speichermedien können gelesen werden:

• SD/SDHC, MMC Speicherkarte

• USB Speichermedien

Wälen Sie mit den [▲][▼]-Tasten das gewünschte Speichermedium aus.

Sie rufen das Hauptmenü mit der [MENÜ]-Taste auf. Im Menü bewegen Sie sich mit den [◀][▶]-Tasten und wählen die gewünschte Funktion.

Wenn Sie Ihre Wahl mit der [OK/ENTER]-Taste bestätigen, erscheint ein entsprechendes Untermenü. Hier bewegen Sie sich mit den [▲] oder [▼]-Tasten und wählen die gewünschte Zeile. Die gewählte Zeile ist farblich markiert.

Bestätigen Sie Ihre Wahl mit der [OK/ENTER]-Taste. Meist erscheint dann ein weiteres Menü, in dem Sie sich mit den [◀][▶][▲][▼] -Tasten bewegen und die gewünschte Einstellung wählen.

Mit der Taste [EXIT]-Taste verlassen Sie die aktuelle Menüebene.

Zur Orientierung siehe auch die Menüstruktur im Anhang.

Sie können das Gerät mit den Tasten auf der Rückseite steuern.

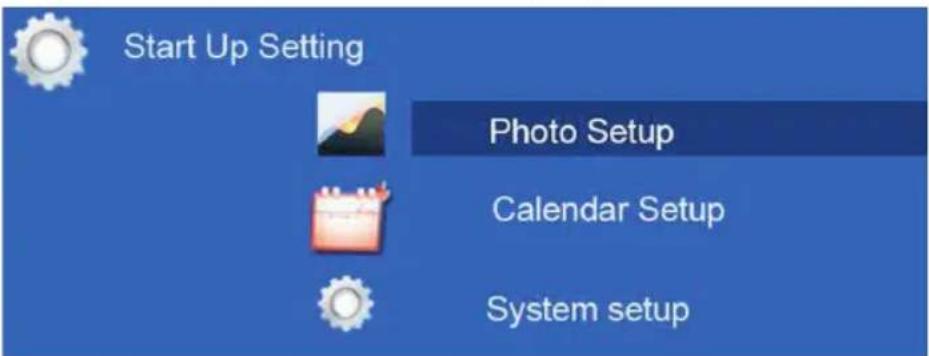

Um in das Setupmenü zu gelangen, bewegen Sie sich mit den [◀][▶]-Tasten auf der Rückseite des Gerätes auf den Menüpunkt

Folgende Menüpunkte stehen zur Verfügung:

Foto - Einstellungen	Anzeigemodus	Hier können Sie zwischen zwei Anzeigemodi wählen
	Bild - Anzeige	Bild zum Bildschirm ausrichten
	Intervall	Wählen Sie die Zeitdauer aus, mit dem die Photos ablaufen sollen (5sec/15sec/30sec/1min/5min/15min)
	Diashow Wiederholen	Funktionsmenü zum Einstellen der Wiederholschleife (Zufällig oder in Reihenfolge)
	Übergänge	Funktionsmenü zum Einstellen der Bildübergänge
Kalender - Einstellungen	Datum	Funktionsmenü zum Einstellen des Datums
	Zeitformat	Funktionsmenü zum Einstellen der Uhrzeit
	Uhrzeit
System - Einstellungen	Sprache	Wählen Sie die gewünschte Menü/Bediensprache aus
	Helligkeit	Hier stellen Sie die Helligkeit, Kontrast, Farbsättigung und Schattierung des Gerätes ein
	Kontrast
	Sättigung
	Auto. Einschalten	Hier kann eingestellt werden, wann das Gerät Einschalten oder Ausschalten soll.
	Einschaltzeit
	Autom. Ausschalten	ACHTUNG: das Einschalten und Ausschalten muß vorher noch extra aktiviert werden!
	Ausschaltzeit
	Auto. Anschalt. Wdh.
	Werksein-stellung	Funktionsmenü zum Zurücksetzen auf den Werkszustand
	Version	Funktionsmenü zum anzeigen der aktuellen Firmware Version
	FW System Upgrade	Funktionsmenü zum aktualisieren der Firmware

D

Das Gerät startet automatisch mit der Photo-Diashow sobald Sie ein Speichermedium eingelegt haben. Bei nicht eingelegtem Speichermedium, startet das Gerät mit den abgespeicherten Daten des internen Speichers.

Sie können auch wie folgt im Photo Menü navigieren

1. Drücken Sie mit den [◀][▶][▲][▼]-Tasten auf ihrem Gerät auf das Symbol und drücken Sie die [ENTER/OK]-Taste.

2. Das Gerät startet standardmäßig mit der Slideshow.

3. Durch drücken der [EXIT]-Taste auf dem Gerät gelangen Sie in den „Bild-Vorschau-Modus“. Hier können Sie mit Hilfe der [◀][▶] [▲][▼]-Tasten auf ihr gewünschtes Photo navigieren und durch die [ENTER/OK]-Taste auf dem Gerät betrachten.

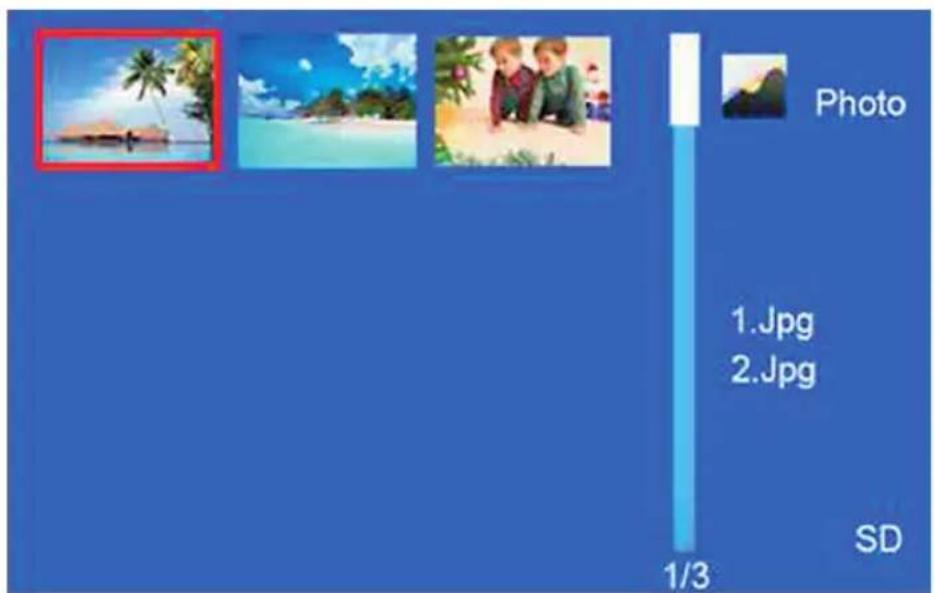

Photo 1.Jpg 2.Jpg 1/3 SD

HINWEIS

▶ Im Photo-Einstellungs-Menü können Sie weitere Einstellungen vornehmen

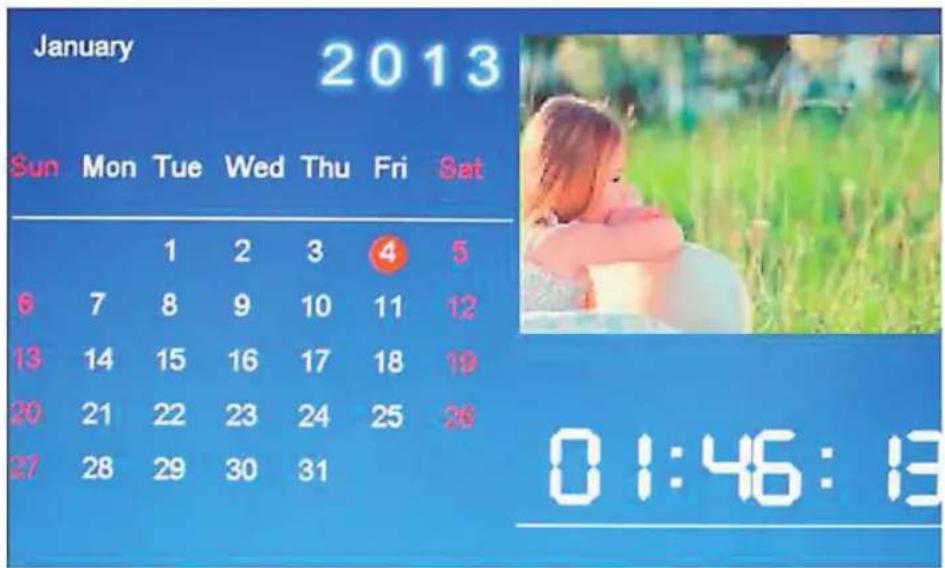

Kalender

D

Drücken Sie mit den [◀][▶][▲][▼] auf ihrem Gerät auf das

Symbol 25 und drücken Sie die [ENTER/OK]-Taste.

Folgende Funktionen können Sie ausführen:

◆ Mit Hilfe der [◀][▶]-Taste können Sie die Bilder wechseln
◆ Mit Hilfe der [▲][▼]-Tasten können Sie den Monat wechseln
Mit Hilfe der [ENTER] - Taste können Sie in einen andere Kalender- oder Uhransicht wechseln

HINWEIS

▶ Im Kalender-Einstellungs-Menü können Sie weitere Einstellungen vornehmen.

D Reinigung und Pflege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes.

Sicherheitshinweise

ACHTUNG

Beschädigung des Gerätes durch Feuchtigkeit!

▶ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

Reinigung

Das Display des Gerätes befindet sich hinter einem Schutzglas.

■ Reinigen Sie das Display nur mit einem trocken, weichen Tuch.
■ Üben Sie beim Reinigen keinen Druck auf die Bildschirmfläche aus.
■ Verwenden Sie zur Reinigung keine Lösungsmittel- oder alkoholhaltigen Reiniger um die Oberfläche nicht zu beschädigen.

HINWEIS

▶ Zur schonenden Reinigung und Pflege des Displays empfehlen wir Ihnen ein Microfaser-Reinigungstuch.
■ Reinigen Sie den Rest des Gerätes mit einem trocken Tuch. Bei starker Verschmutzung kann das Tuch ein wenig angefeuchtet werden.

Fehlerbehebung

D

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

Sicherheitshinweise

!WARNUNG

Beachten Sie die folgenden Sicherheitshinweise um Gefahren und Sachschäden zu vermeiden:

▶ Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

	Fehler	Mögliche Ursache	Behebung
Allgemein	Keine Anzeige auf dem Display	Gerät ist ausgeschaltet	Schalten Sie das Gerät ein.
		Netzadapter nicht korrekt angeschlossen	Stellen Sie sicher, dass der Netzadapter in der Steckdose steckt und am Gerät angeschlossen ist.
		Steckdose liefert keine Spannung	Überprüfen Sie die Haussicherungen.
		Gerät defekt	Benachrichtigen Sie den Kunden-dienst.

D

	Fehler	Mögliche Ursache	Behebung
	Gerät schaltet plötzlich ab	Durch statische Entladungen, wie sie im normalen Alltagsgebrauch vorkommen (Teppichboden, Wollpullover), kann es passieren, dass das Produkt in den Standbymodus wechselt.	Sollte das Gerät nicht mehr reagieren oder kein Bild mehr anzeigen, betätigen Sie den POWER Knopf an der Rückseite des Gerätes, um das Gerät wieder einzuschalten.
DPF	Kein Bild wird angezeigt	Kein Speichermedi-um eingesteckt	Stecken Sie ein Speichermedium ein.
		Speichermedium enthält keine Daten	Überprüfen Sie Ihr Speichermedium.

HINWEIS

▶ Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

Lagerung

D

Sollten Sie das Gerät längere Zeit nicht benutzen, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

Entsorgung

Gerät entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

D Anhang

Technische Daten

Allgemein
Stromversorgung Eingang	100-240 V AC / 50/60 Hz / 0,4A Max
Stromversorgung Ausgang	5V DC / 1.0A
Leistungsaufnahme	< 3,1 W
Abmessungen (L x B x H)	220 x 10 x 178 mm (ohne Standfuß)220 x 55 x 178 mm (mit Standfuß)
Gewicht	ca. 380 g
EmpfohleneGeräteumgebung	0°C - 40°C (32 - 104 F)
Relative Luftfeuchtigkeit	10 - 80 % (nicht kondensierend)

Bildschirm
Display	20,3 cm (8.0") 4:3 TFT
Auflösung	800 x 600 (RGB)
Helligkeit	200 cd/m2
Kontrast	400 : 1

Kompatible Speichermedien

SD/SDHC/MMC

Unterstützte Dateiformate

JPG (bis zu 64 Megapixel)

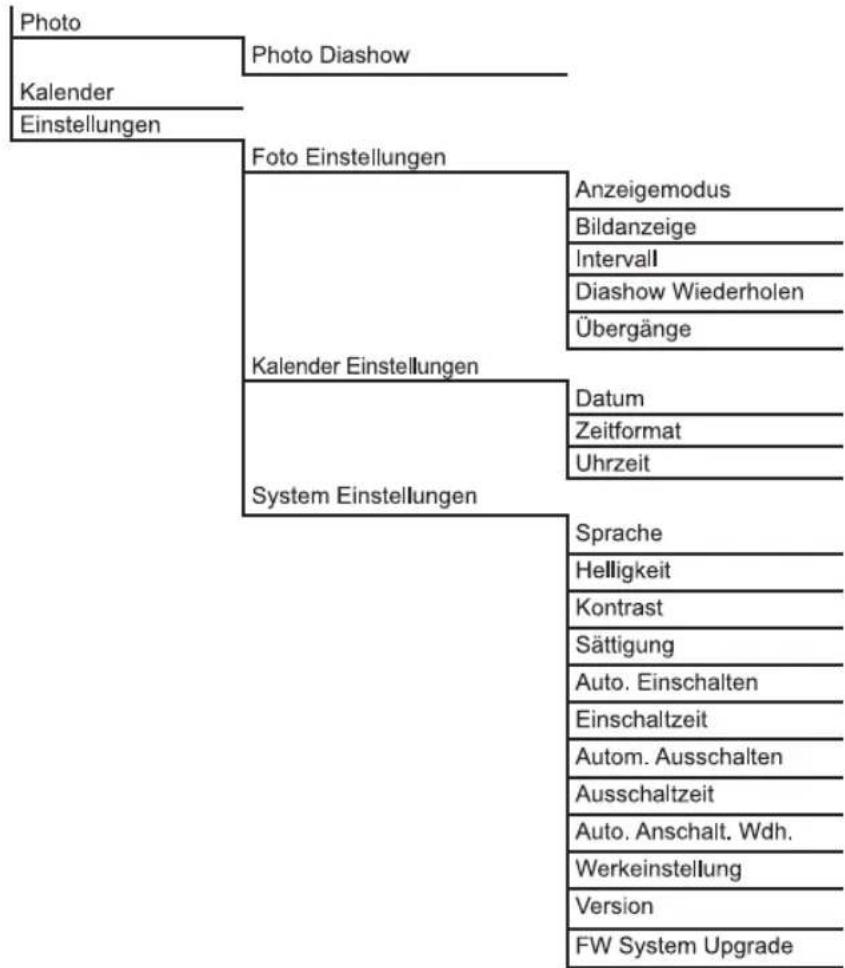

Menüstruktur des DPF

Bei defekten Produkten wenden Sie sich bitte an

Ihren Händler oder der Hama Produktberatung:

Support Hotline – Hama Produktberatung (Deutsch / Englisch):

Tel. [phone] / 502 - 115

Fax. [phone] / 502 - 272

e-mail: mailto:[e-mail]

Weiter Produktinformationen finden Sie im Internet unter

www.hama.com

Hinweis:

Sämtliche technischen Daten und Beschreibungen können sich jederzeit ohne Ankündigungen ändern.

CE

Technische Änderungen, Irrtümer bzw. Druckfehler vorbehalten.
