BEDIENUNGSANLEITUNG ZE-NC4110 (Hyundai Santa Fe) ZENEC

Fuse: 10-amp, mini ATM type

Diese Bedienungsanleitung enthält wichtige Informationen und Warnungen zum Umgang mit diesem Gerät. Halten Sie sie deswegen bitte stets griffbereit.

HINWEIS:

■ Texte mit diesem Symbol weisen Sie auf besondere Informationen hin, die für eine ordnungsgemäße Bedienung äußerst wichtig sind.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE....41

TASTEN DES BEDIENTEILS 42-43

TASTEN DER FERNBEDIENUNGEN 44-47

GRUNDLEGENDE BEDIENUNG...... 48-49

SETUPMENÜ UND EINSTELLUNGEN.... 50-57

RADIO MODUS....58-60

CD/DVD MODUS....61

CD/MP3/WMA MODUS....62

SD/USB MODUS....63

IPOD MODUS 64

BLUETOOTH MODUS 65-71

NAVIGATIONS MODUS....72

ANSCHLUSSMÖGLICHKEITEN FÜR EXTERNE GERÄTE 73

GENERELLE INFORMATIONEN....74

FEHLERSUCHE....75-76

SPEZIFIKATIONEN 77

GARANTIE 78-79

SICHERHEITSHINWEISE

1. Dieses Gerät ist nur für den Betrieb an einem Bordnetz mit +12V (DC) und Minus gegen Masse geeignet.
2. Montieren und bedienen Sie das Gerät nur so, wie es in der Bedienungsanleitung beschrieben wird. Alles andere kann zum Erlöschen Ihres Garantieanspruches führen.
3. Zerlegen oder modifi zieren Sie das Gerät nicht. Ihr Garantieanspruch erlischt dadurch. Versuchen Sie auch nicht das Gerät selbst zu reparieren oder zu warten, sondern wenden Sie sich an einen autorisierten ZENEC-Fachhändler.
4. Benutzen Sie nur das Originalzubehör, um das Gerät zu installieren und zu betreiben, da ansonsten eine Beschädigung des Gerätes riskiert wird. Befestigen Sie das Gerät gemäß der Installationsanleitung, unter Verwendung des mitgelieferten Montagezubehörs. Die bei Unfällen auftretenden Beschleunigungskräfte sind teilweise enorm. Unsachgemäß montierte Geräte stellen bei Unfällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeuges dar.
5. Schützen Sie das Gerät vor Wasser oder anderen Flüssigkeiten, die in das Innere des Gerätes eindringen können. Sonst könnte ein Kurzschluss mit Brandfolge daraus resultieren.
6. Bevor Sie eine defekte Sicherung austauschen, sollten Sie erst überprüfen was der Grund für den Kurzschluss war. Achten Sie dabei besonders auf die Kabel der Spannungsversorgung! Wenn der Kurzschluss nicht durch einen Fehler in der Spannungsversorgung verursacht wurde, müssen Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an einen autorisierten ZENEC-Fachhändler.
7. Achten Sie darauf, dass bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht entladen wird. Da es sich bei dem Gerät um einen Verbraucher handelt und die Batterie nur bei laufendem Motor aufgeladen wird, kann es passieren, dass die Batterie tief entladen wird und das Fahrzeug sich nicht mehr starten lässt.
8. Gemäß den in den verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf ein Monitor, der in Sichtweite des Fahrers montiert ist, während der Fahrt, ausser zu Navigationszwecken, nicht mit bewegten Bildern oder Filmen betrieben werden, da er den Fahrer vom Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem Land, da ansonsten bei einem Unfall Regressansprüche von der Kfz Versicherung geltend gemacht werden können. Achten Sie zusätzlich darauf, dass die Lautstärke in Ihrem Fahrzeug nur so hoch ist, dass Sie Außengeräusche, wie z.B. eine Polizeisirene, noch klar wahrnehmen können.
9. Setzen Sie das Gerät keinen harten Stößen aus. Eine mechanische und elektronische Beschädigung des Gerätes könnte daraus resultieren.

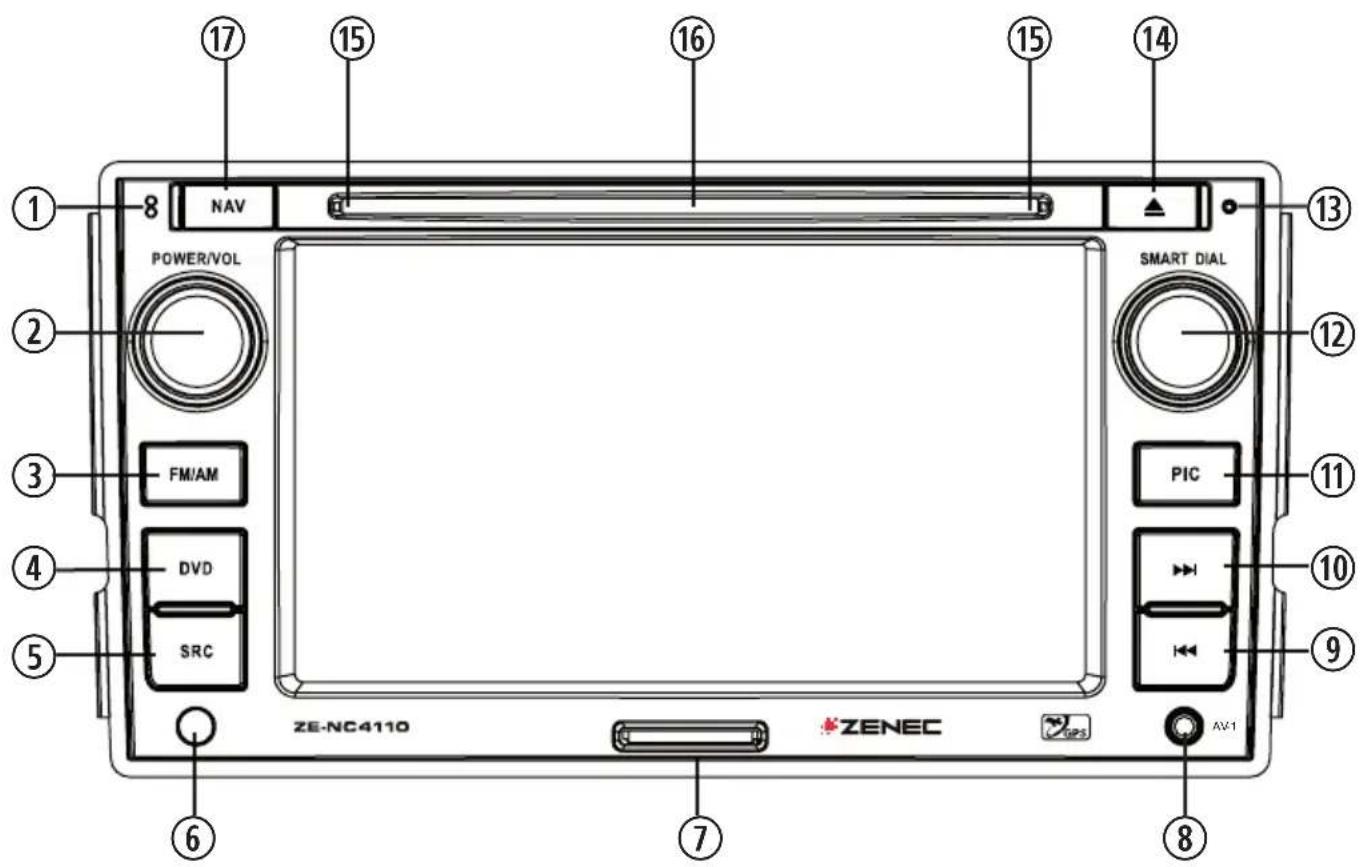

TASTEN DES BEDIENTEILS

GRUNDGERÄT

1 8 NAV POWER/VOL FM/AM DVD SRC ZE-NC4110 SMART DIAL PIC AV-1 7 8 9 10 11 12 13 14 15 16 17 GPS

1. Mikrofon für Freisprecheinrichtung

2. PWR/VOL

■ Drücken Sie den PWR/VOL-Drehregler, um das Gerät einzuschalten.
■ Drücken und halten Sie den PWR/VOL-Drehregler, um das Gerät auszuschalten.
■ Verwenden Sie den PWR/VOL-Drehregler, um die Lautstärke zu verändern.
- Drücken Sie den PWR/VOL-Drehregler, um die Tonwiedergabe manuell zu unterdrücken und drücken Sie die Taste erneut, um zur ursprünglichen Lautstärke zurückzukehren.

1. FM/AM

■ Drücken Sie die FM/AM-Taste, um in den Radio-Modus zu wechseln.
■ Drücken Sie die FM/AM-Taste im Radio-Modus, um zwischen den folgenden Bändern zu wechseln: FM-1, FM-2, FM-3, AM-1, AM-2.
■ Halten Sie die Taste gedrückt, um TA (Traffic Announcements) zu de- bzw. zu aktivieren.

1. DVD

■ Drücken Sie die DVD-Taste, um in den DVD/CD-Modus zu wechseln.

5. SRC

■ Drücken und halten Sie die SRC-Taste, um das Hauptmenü aufzurufen.
■ Drücken Sie die SRC-Taste, um zwischen den folgenden Wiedergabemodi zu wechseln:
Der gewählte Wiedergabemodus wird im Display angezeigt.

$$ \begin{array}{c}\text {RADIO} \quad \rightarrow \text {Disc} \rightarrow \text {NAVI} \rightarrow \text {AV IN} \rightarrow \text {DVBT}\\rightarrow \text {SD CARD} \rightarrow \text {iPod} \rightarrow \text {USB} \rightarrow \text {CAMERA}\end{array} $$

6. Empfänger für die IR-Fernbedienungen

7. SD-Karten Slot

8. AV-1

■ Anschlußmöglichkeit für eine externe A/V-Quelle.

9. PREVIOUS

■ Drücken Sie die PREVIOUS-Taste, um zum vorherigen Titel/Kapitel zu gelangen. Startet im Radio-Modus einen automatischen Frequenzsuchlauf zum vorherigen Sender.

10. NEXT

- Drücken Sie die NEXT-Taste, um zum nächsten Titel/Kapitel zu gelangen. Startet im Radio-Modus einen automatischen Frequenzsuchlauf zum nächsten Sender.

11. PIC

■ Drücken Sie kurz die PIC-Taste, um das Video-Menü anzuzeigen.
■ Halten Sie die PIC-Taste gedrückt, um die Helligkeit direkt einzustellen.

12. Smart Dial

■ Drehen Sie den Drehregler, um einen gespeicherten Radiosender oder ein auf einem Medium gespeicherten Track etc. auszuwählen. Drücken Sie den Drehregler, um Ihre Auswahl zu bestätigen.
■ Drücken und halten um das Equalizermenü zu öffnen.
■ Drücken Sie den Drehregler im DVD-Modus, um die Wiedergabe zu pausieren und drücken Sie ihn erneut, um die Wiedergabe wieder fortzusetzen.
■ Drücken und halten Sie den Drehregler,

um das Audio Control Menü aufzurufen.

13. RESET

- Drücken Sie die RESET-Taste bei einem Systemabsturz, um einen Hardware-Reset durchzuführen.

14. EJECT

■ Drücken Sie die EJECT-Taste, um eine Disk einzuziehen oder auszuwerfen.

15. Anzeige für den Betriebszustand des Laufwerks

■ Disk im Laufwerk: blau
■ Keine Disk im Laufwerk: weiss
■ Während eines Updates: Abwechselnd weiss/blau

16. DVD/CD-Schacht

■ Schieben Sie eine Disk, mit dem Label nach oben, soweit in den Schacht bis die Disk automatisch eingezogen wird.

17. NAV

- Drücken Sie die NAV-Taste, um in den Navigations-Modus zu wechseln. Der Ton des zuletzt verwendeten Wiedergabemodus bleibt bestehen. - Drücken Sie die NAV-Taste im Navigations-Modus, um zwischen Navigations- und Wiedergabemodus zu wechseln.

TASTEN DER FERNBEDIENUNGEN

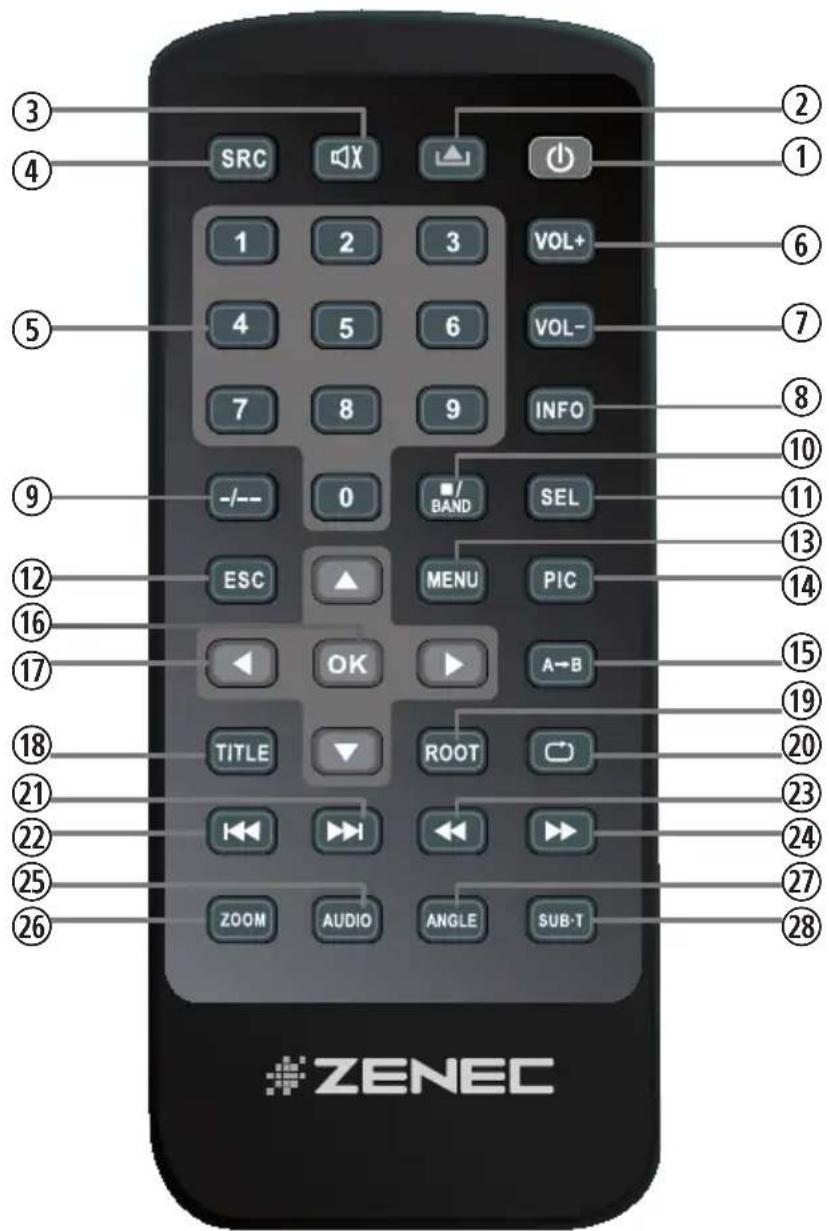

FERNBEDIENUNG FÜR DEN VORDEREN WIEDERGABEBEREICH

SRC 1 2 3 VOL+ 4 5 6 VOL- 7 8 9 INFO -/- 0 BAND SEL ESC MENU PIC OK A→B TITLE ROOT I ↔ ↔ ↔ ZOOM AUDIO ANGLE SUB-T ZENEC

1. POWER

■ Drücken Sie die POWER-Taste, um das Gerät ein- oder auszuschalten.

2. EJECT

■ Drücken Sie die EJECT-Taste, um eine Disk einzuziehen oder auszuwerfen.

3. MUTE

■ Drücken Sie die MUTE-Taste, um die Tonwiedergabe manuell zu unterdrücken.

4. SRC

■ Drücken Sie die SRC-Taste, um zwischen den folgenden Wiedergabemodi zu wechseln: RADIO → Disc → NAVI → AV IN → DVBT → SD CARD → iPod → USB → CAMERA

Der gewählte Wiedergabemodus wird im Display angezeigt.

5. NUMERISCHES ZIFFERNFELD

■ Für direkten Zugriff auf Titel oder gespeicherte Radiostationen.

6. VOL UP

■ Erhöht die Lautstärke.

7. VOL DOWN

■ Verringert die Lautstärke.

8. INFO

Zeigt die momentan verfügbaren Informationen einer Disk an.

9. GOTO SUCHE

Suchfunktion im DVD/CD-Modus. Drücken Sie die [-/--]-Taste, um eine Kategorie zu wählen. Geben Sie dann über das numerische Ziffernfeld die Zeit oder Titel/Kapitel ein.

10. STOP/BAND

■ Wählt das FM/AM Band im Radio-Modus.

■ Stoppt die Wiedergabe in den anderen Wiedergabemodi.

11. SELECT

■ Öffnet das Equalizer-Menü.

12. ESC

Verlässt Menüs und Eingabefelder.

13. MENU

■ Öffnet das Hauptmenü.

14. PIC

Helligkeitseinstellungen

15. REPEAT A-->B

- Drücken um den Startpunkt A festzulegen. Drücken Sie erneut, um den Endpunkt B der Repeat-Schleife zu setzen.

16. OK

■ Startet oder pausiert die Wiedergabe.

■ Bestätigt die gewählten Einstellungen.

17. RICHTUNGSTASTEN

■ Drücken Sie die Richtungstasten, um in den Menüs zu navigieren oder Einstellungen zu ändern.

18. TITLE

■ Öffnet das Titelmenü der DVD.

19. ROOT

■ Öffnet das Hauptmenü der DVD.

■ Schaltet PBC ein, wenn eine VCD abgespielt wird.

20. REPEAT

■ Drücken Sie die REPEAT-Taste um Titel/Ordner/Kapitel/Disk zu wiederholen.

21. NEXT

■ Drücken Sie die NEXT-Taste, um zum nächsten Titel/Kapitel zu gelangen.

■ Startet im Radio-Modus einen automatischen Frequenzsuchlauf zum nächsten Sender.

22. PREVIOUS

■ Drücken Sie die PREVIOUS-Taste, um zum vorherigen Titel/Kapitel zu gelangen.

■ Startet im Radio-Modus einen automatischen Frequenzsuchlauf zum vorherigen Sender.

23. FAST REVERSE

Erhöht den Rücklauf durch mehrmaliges Drücken in folgenden Schritten: "2X", "4X", "8X", "16X". Im Radiomodus wird schrittweise de- bzw. (FF) inkrementiert.

24. FAST FORWARD

■ Erhöht die Vorlaufgeschwindigkeit durch mehrmaliges Drücken.

25. AUDIO

■ Wenn verfügbar, wechselt die AUDIO-Taste die Tonspur während der DVD-Wiedergabe.

26. ZOOM

■ Vergrössert durch mehrmaliges Drücken den Bildausschnitt in folgenden Schritten: "+1", "+2", "+3", "OFF"

27. ANGLE

■ Wenn verfügbar, wechselt die ANGLE-Taste die Kameraperspektive während der DVD-Wiedergabe.

28. SUB-T

■ Wenn verfügbar, wechselt die SUB-T-Taste die Sprache des Untertitels während der DVD-Wiedergabe.

TASTEN DER FERNBEDIENUNGEN

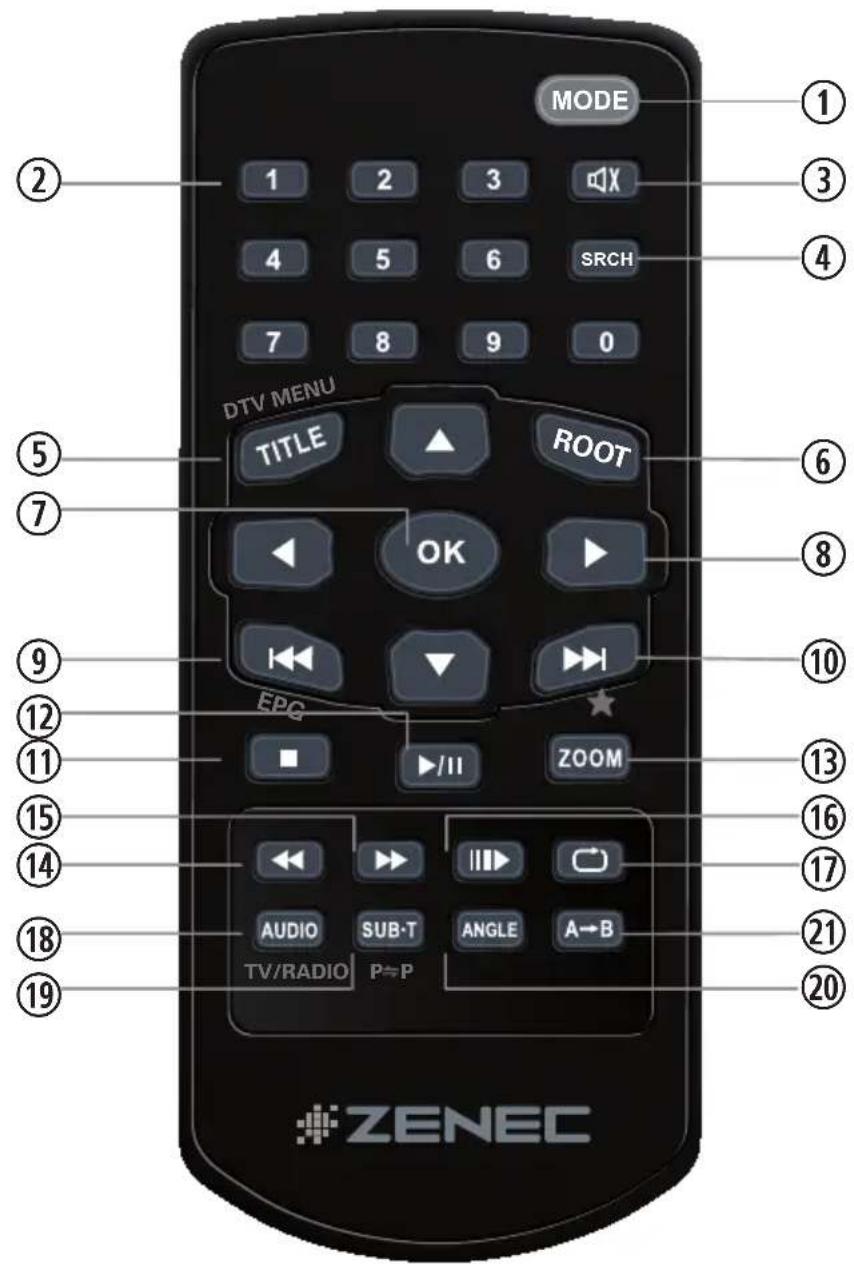

FERNBEDIENUNG FÜR DEN HINTEREN WIEDERGABEBEREICH (BETRIFFT AUSCHLIESSLICH M-ZONE)

MODE 1 2 3 4 5 6 SRCH 7 8 9 0 DTV MENU TITLE ROOT OK EPQ ZOOM TV/RADIO P=P AUDIO SUB-T ANGLE A→B ① ③ ④ ⑤ ⑦ ⑧ ⑨ ⑩ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟C ZENEC

1. MODE

■ Nachdem die M-Zone im Hauptmenü aktiviert wurde, drücken Sie die MODE-Taste, um den Wiedergabemodus für den hinteren Wiedergabebereich zu wählen.

2. Numerisches Tastenfeld

■ Suchfenster erscheint. Geben Sie dann über das numerische Ziffernfeld die Zeit oder Titel/Kapitel ein.

3. MUTE

■ Drücken Sie die MUTE-Taste, um die Tonwiedergabe manuell zu unterdrücken.

4. GOTO Suche

■ Suchfunktion im DVD/CD-Modus. Drücken Sie die SRCH-Taste, um eine Kategorie zu wählen. Geben Sie dann über das numerische Ziffernfeld die Zeit oder Titel/Kapitel ein.

5. TITLE

■ Öffnet das Titelmenü des gewählten Modus.

■ Spielt im CD-Modus die Titel für einige Sekunden an.

6. ROOT

■ Öffnet das Hauptmenü der Disk.

■ Schaltet PBC ein, wenn eine VCD abgespielt wird.

7. OK

■ Startet oder pausiert die Wiedergabe.

■ Bestätigt die gewählten Einstellungen.

8. RICHTUNGSTASTEN

■ Drücken Sie die Richtungstasten, um in den Menüs zu navigieren oder Einstellungen zu ändern.

9. PREVIOUS

■ Drücken Sie die PREVIOUS-Taste, um zum vorherigen Titel zu gelangen.

10. NEXT

■ Drücken Sie die NEXT-Taste, um zum nächsten Titel zu gelangen.

11. STOP

■ Stoppt die Wiedergabe des aktuellen Wiedergabemodus.

12. PLAY/PAUSE

■ Startet oder pausiert die Wiedergabe.

13. ZOOM

■ Vergrössert durch mehrmaliges Drücken den Bildausschnitt in folgenden Schritten: "+1", "+2", "+3", "OFF".

14. FAST REVERSE

■ Erhöht den Vorlauf durch mehrmaliges Drücken in folgenden Schritten: "2X", "4X", "8X", "16X".

15. FAST FORWARD

■ Erhöht den Rücklauf durch mehrmaliges Drücken in folgenden Schritten: "2X", "4X", "8X", "16X".

16. SLOWER PLAY

■ Aktiviert die Zeitlupen Funktion.

17. REPEAT

■ Drücken Sie die REPEAT-Taste, um Titel/Ordner/Kapitel/Disk zu wiederholen. Play um die Wiederholung auszuschalten.

18. AUDIO

■ Wenn verfügbar, wechselt die AUDIO-Taste die Tonspur während der DVD-Wiedergabe.

19. SUB-T

■ Wenn verfügbar, wechselt die SUB-T-Taste die Sprache des Untertitels während der DVD-Wiedergabe.

20. ANGLE

■ Wenn verfügbar, wechselt die ANGLE-Taste die Kameraperspektive während der DVD-Wiedergabe.

21. REPEAT A -> B

- Drücken Sie die Taste, um den Startpunkt A festzulegen. Drücken Sie die Taste erneut, um den Endpunkt B der Repeat-Schleife zu setzen.

GRUNDLEGENDE BEDIENUNG

GERÄT EIN- UND AUSSCHALTEN

• Drücken Sie den PWR/VOL-Drehregler an der Gerätefront, um das Gerät manuell einzuschalten. Halten Sie den Drehregler gedrückt, um das Gerät auszuschalten.
  Das Gerät kann auch mit der Zündung ein- und ausgeschaltet werden, wobei diese Funktion vom Status abhängig ist, in welchem sich das Gerät vor dem Ausschalten befand.

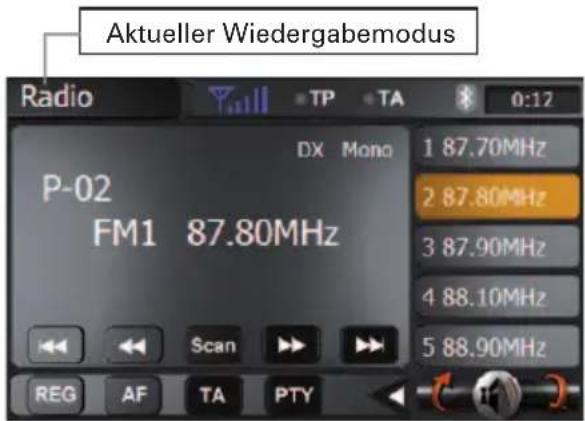

WÄHLEN EINES WIEDERGABEMODUS

Nachdem das Gerät gestartet wurde, berühren Sie das Feld mit dem aktuellen Wiedergabemodus in der oberen linken Ecke des Bildschirms, um in das Hauptmenü zu gelangen.
■ Sie haben vom Hauptmenü aus Zugang zu jedem Wiedergabemodus und dem Setup-Menü.
Berühren Sie den Pfeil, um zwischen den beiden Seiten des Hauptmenüs zu wechseln.

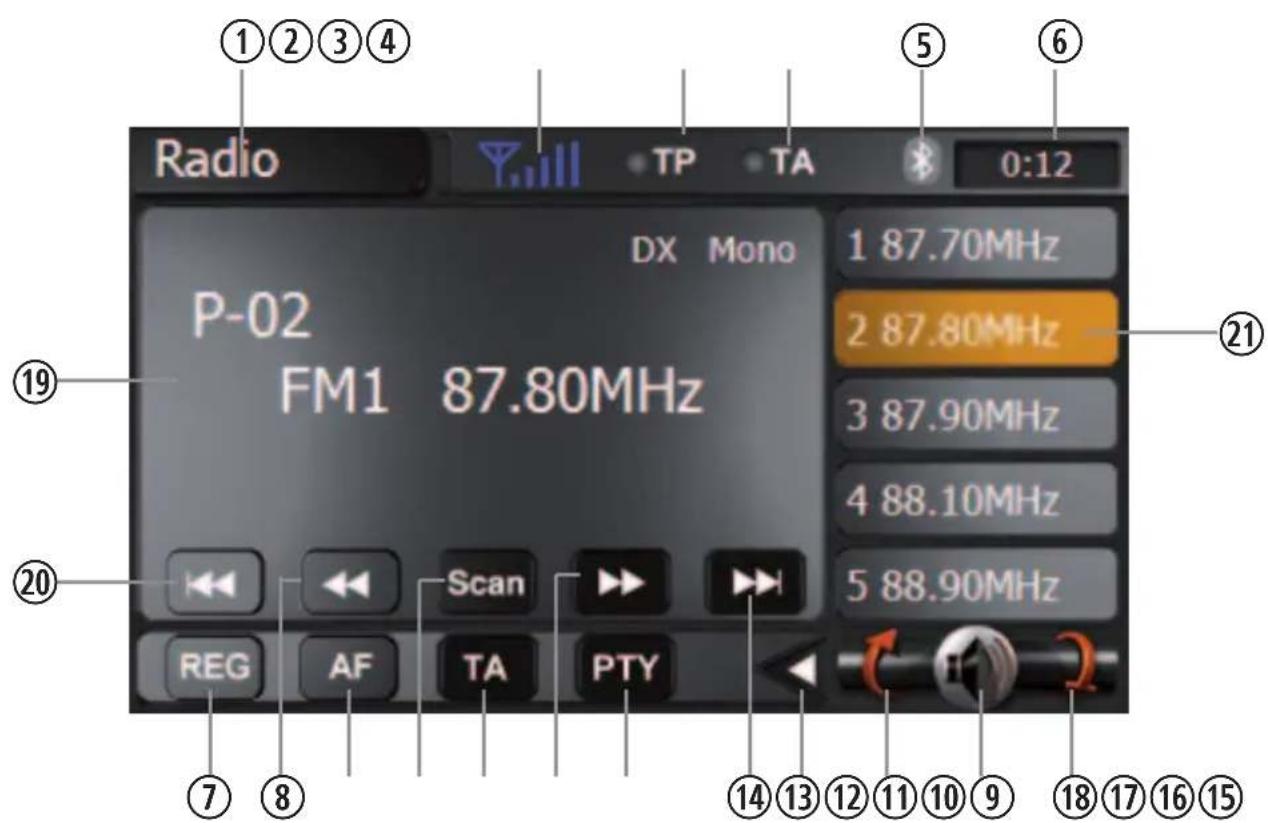

Aktueller Wiedergabemodus Radio P-02 FM1 87.80MHz DX Mono 1 87.70MHz 2 87.80MHz 3 87.90MHz 4 88.10MHz 5 88.90MHz Scan REG AF TA PTY

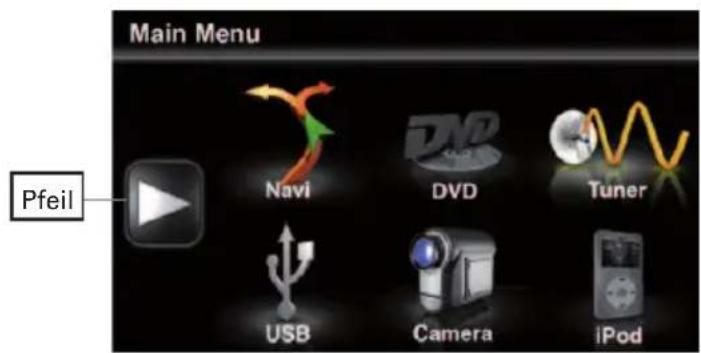

Main Menu Pfeil Navi DVD Tuner USB Camera iPod

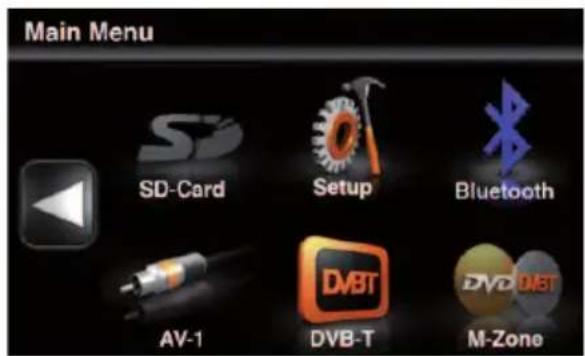

Main Menu SD-Card Setup Bluetooth AV-1 DVB-T M-Zone

⚠️ HINWEIS:

■ Wenn Sie das entsprechende Medium nicht eingelegt oder das externe Gerät nicht angeschlossen haben, so ist das jeweilige Icon je nach Wiedergabemodus abgedunkelt.

RÜCKFAHRKAMERA

Der Rückfahrkamera-Modus aktiviert sich automatisch, wenn eine Kamera sowie das Reverse-Kabel entsprechend der Montageanleitung angeschlossen sind und der Rückwärtsgang eingelegt wird.

HINTERER WIEDERGABEBEREICH

■ Wenn Monitore im Fond installiert und am Rear Zone A/V-Ausgang des Gerätes angeschlossen sind, können die Passagiere das Gerät mit der M-Zone Fernbedienung bedienen. Für eine direkte Auswahl des Wiedergabemodus (nur DVB-T und DVD) am Gerät, berühren Sie das M-Zone Icon im Hauptmenü. DVD ist nicht verfügbar, wenn für den vorderen Wiedergabebereich SD-Karte, iPod oder USB gewählt ist. Die Lautstärke der M-Zone kann nur über das externe Gerät (z.B. Kopfhörer) geändert werden.

STUMMSCHALTUNG

■ Manuell: Drücken Sie den PWR/VOL-Drehregler an der Gerätefront, um den Ton zu unterbrechen. Drücken Sie den Drehregler erneut, um zur zuvor eingestellten Lautstärke zurückzukehren.
■ Automatisch: Das Gerät wird stumm geschaltet, wenn ein Telefongespräch geführt wird.

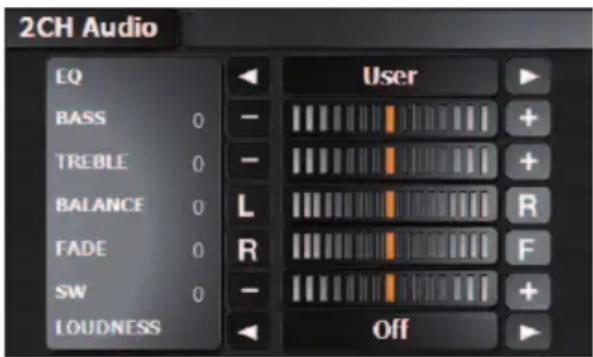

AUDIO CONTROL MENÜ

Das Audio Control Menü erlaubt die Anpassung der Audiowiedergabe an die eigenen Hörgewohnheiten und die Fahrzeuggegebenheiten. Der Menüpunkt "SW" ist nur von Bedeutung, wenn ein Subwoofer am entsprechenden Vorverstärkerausgang des Gerätes angeschlossen ist.

■ Drücken und halten Sie den SMART DIAL Drehregler, um in das Audio Control Menü zu gelangen.

- Drücken Sie auf das Feld mit dem aktuellen Wiedergabemodus in der oberen linken Ecke, um das Menü zu verlassen.

■ Nach 15 Sekunden ohne Eingabe wird das Menü automatisch geschlossen.

2CH Audio EQ BASS 0 TREBLE 0 BALANCE 0 FADE 0 SW 0 LOUDNESS User + + R F + Off

HINWEIS:

■ Bass und Höhen sind nur im "User"-Modus einstellbar.

■ Die Video-Wiedergabe auf dem Display des Gerätes ist während der Fahrt aufgrund der Verkehrssicherheit gesperrt. Für die Videowiedergabe muss die Handbremse angezogen, und das Parking-Kabel entsprechend der Montageanleitung verbunden sein.

■ Der Rückfahrkamera-Modus und die M-Zone bleiben von dieser Sperre unberührt.

SYSTEM ZURÜCKSETZEN

■ Sollte sich der Prozessor aufhängen oder sonstige Fehlfunktionen auftreten, drücken Sie die RESET-Taste an der unteren rechten Gerätefront, um den Prozessor in den Auslieferungszustand zurückzusetzen.

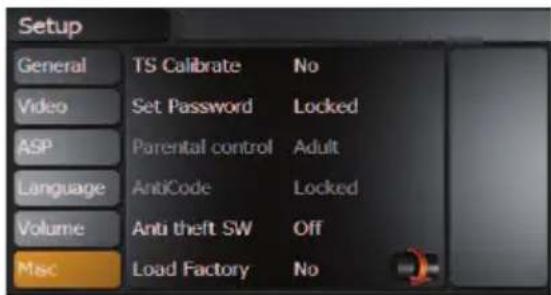

SETUPMENÜ UND EINSTELLUNGEN

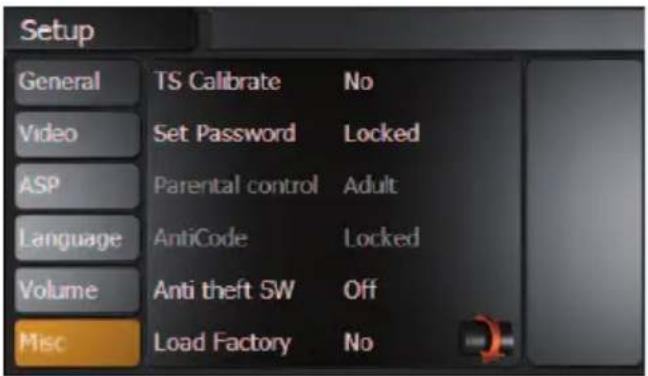

HAUPTMENÜ

■ Berühren Sie das [ ]-Icon im Hauptmenü, um in das Setup-Menü zu gelangen.
■ Berühren Sie den gewünschten Menüpunkt direkt am Display, um das Untermenü zu öffnen und den eingestellten Wert zu verändern.
■ Die Icons [ ] und [ ] zeigen an, das Optionen auf einer weiteren Seite verfügbar sind.
■ Berühren Sie das "SETUP"-Icon in der oberen linken Ecke, um das Setup-Menü zu verlassen.
Das Setup-Menü schliesst sich automatisch nach 15 Sekunden ohne Eingabe.

GENERELL

EinstellungOptionFunktion
Zeit (HH:MM) Steilen Sie hier die		Uhrzeit ein.
AM/PM	AM	Stellt die Uhrzeit auf AM oder PM ein.(Nur im 12h Modus)
	PM
Uhrzeit Modus	12Hr Anzeige im 12h Modus mit AM und PM.
	24Hr Anzeige im 24h Modus.
Beep	On	Aktiviert/deaktiviert die Tastentöne.
	Off
Kamera	Kamera	Aktiviert/deaktiviert die Rückfahrkamera.
	Aus
Kamerabild	Normal Das Bild wird normal angezeigt.
	Gespiegelt Das Bild wird gespiegelt angezeigt.
Bluetooth	On	Aktiviert/deaktiviert die Bluetooth Funktion.
	Off
Radiogebiet	USA	Auswahl der Region für optimale Radio-empfangseigenschaft.
	LATIN
	EUROPE
AV-1	Hinten	Aktiviert den A/V-Eingang an der Rückseite des Gerätes.
	Vorne	Aktiviert den A/V-Eingang an der Vorderseite des Gerätes.
Version Anzeige der aktuellen Software Versionen.
DivX Registration Anzeige des DivX Registrierungscode.

VIDEO

Einstellung Option Funktion
Bildformat	Cinema	Anpassung des Seitenverhältnisses.
	Normal
VIDEO IN	Auto	Schaltet automatisch zwischen PAL und NTSC um.
	PAL Die	Wiedergabe erfolgt im PAL Format.
	NTSC Die	Wiedergabe erfolgt im NTSC Format.
Helligkeit -10 bis +10	Einstellen der	Helligkeit des Bildschirms.
Monitor Aus Ausschalten des Bildschirms.

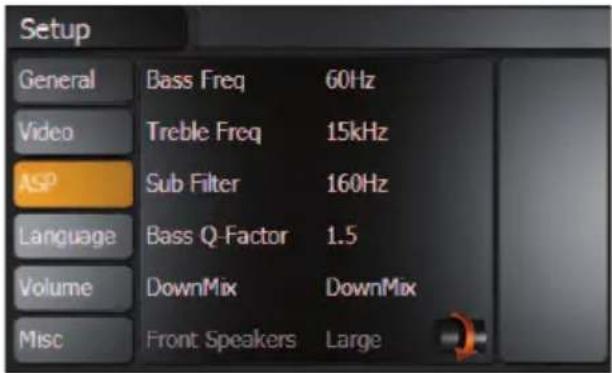

ASP (AUDIOEINSTELLUNGEN)

■ Im ASP Menü können Sie weitere Equalizer-Einstellungen vornehmen.

Einstellung Option Funktion
Bass Freq	60Hz	Wählt die Scheitelfrequenz des Bassreglers. Abhängig von der Wiedergabequelle.
	80Hz
	100Hz
	200Hz
Höhen Freq	10 kHz	Wählt die Scheitelfrequenz des Höhenreglers. Abhängig von der Wiedergabequelle.
	12.5 kHz
	15 kHz
	17.5 kHz
Sub Filter	80Hz	Setzt einen Tiefpassfi Iter für den Subwoofer.120Hz
	160Hz
Bass Q-Factor	1.0	Die eingestellte Sub-Filter Frequenz geteilt durch den Q-Faktor bestimmt die Weite der Bassanhebung. Somit ist eine breitbandige oder eine punktuelle Bassanhebung möglich.
	1.25
	1.5
	2.0
Down Mix	Down Mix 2-Kanal Stereo Audiowiedergabe.
	Full 6 CH 6-Kanal Audiowiedergabe (5.1).
Front Lautsprecher	Groß Empfohlen für LS ab 13 cm.
	Klein Empfohlen für LS bis 13 cm.
Center Lautsprecher	Groß Empfohlen für LS ab 13 cm.
	Klein Empfohlen für LS bis 13 cm.
	Aus Nicht vorhanden.
Surr Lautsprecher	Groß Empfohlen für LS ab 13 cm.
	Klein Empfohlen für LS bis 13 cm.
	Aus Nicht vorhanden.
Subwoofer	Aus Nicht vorhanden.
	Ein Vorhanden.
Center Verzögerung	Verzögerung aus Keine Laufzeitkorrektur.
	0.3 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 0.3 m.
	0.6 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 0.6 m.
	1.0 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 1.0 m.
Down Sampling	Aus Normale Audiowiedergabe.
	Ein Audiowiedergabe in 48 kHz.
Surr Verzögerung	Verzögerung aus Keine Laufzeitkorrektur.
	1 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 1 m.
	2 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 2 m.
	3 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 3 m.
	4 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 4 m.
	5.1 m	Laufzeitkorrektur in Relation zu den Frontlautsprechern beträgt 5.1 m.
Wiedergabequelle (iPod, Radio etc.)	-7 bis +7	Anpassen der Lautstärke für die jeweilige Wiedergabequelle.

HINWEIS:

■ Wählen Sie "Groß" aus, wenn Sie die angeschlossenen Lautsprecher im Full Range Modus betreiben wollen.
Wählen Sie "Klein" aus, wenn Sie die angeschlossenen Lautsprecher über ein Hochpassfilter betreiben wollen. Der Hochpassfilter wird automatisch aktiviert, wenn Sie "Klein" auswählen und ist abhängig von der Einstellung des Tiefpassfilters (Subwoofer).

SPRACHEN

AuswahlFunktion
DVD Menü	Stellen Sie hier die gewünschte Menüsprache ein, die beim Start der DVD automatisch ausgewählt werden soll.
Untertitel	Stellen Sie hier die gewünschte Sprache für den Untertitel ein, die beim Start der DVD automatisch ausgewählt werden soll.
Audio	Stellen Sie hier die gewünschte Tonspur ein, die beim Start der DVD automatisch ausgewählt werden soll.
OSD	Stellen Sie hier die Sprache ein, in welcher das Bildschirmmenü des Gerätes dargestellt werden soll.

LAUTSTÄRKE

EinstellungOptionFunktion
Startlautstärke	Einstellen	Stellt beim Start des Gerätes automatisch die in diesem Menü ausgewählte Lautstärke ein.
	Zuletzt	Wählt die vor dem letzten Ausschalten des Gerätes gewählte Lautstärke aus.
Einstellung 0 bis 10		Stellen Sie hier die gewünschte Lautstärke beim Start des Gerätes ein.
TA Lautstärke 0 bis 10		Stellen Sie hier die Lautstärke der Verkehrsfunknachrichten ein.
Volume Bar	Aus	Anzeigefeld der eingestellten Lautstärke auf dem Bildschirm.
	Ein
OE Sound System	Nein	Auf Ja setzen, wenn ein werkseitig verbautes Sound System vorhanden ist. Vermeidet Übersteuerung durch Dämpfung des Ausgangssignals.
	Ja

VERSCHIEDENES

Einstellung	OptionFunktion
TS Kalibrieren	Nein	Berühren Sie das "Ja"-Icon, um den Touchscreen zu kalibrieren. Folgen Sie den Anweisungen auf dem Bildschirm.
	Ja
Passwort Gesperrt		Geben Sie ein Passwort ein, um den Jugendschutz zu aktivieren.
Jugendschutz	1. Kid Safe Kid safe: Der Inhalt ist für Kinder geeignet.
	2. G	G: Der Inhalt ist für sämtliche Altersgruppen geeignet.
	3. PG	PG: Der Inhalt ist für sämtliche Altersgruppen geeignet, jedoch wird elterliche Führung empfohlen.
	4. PG-13	PG13: Der Inhalt ist für sämtliche Altersgruppen geeignet, jedoch wird elterliche Führung für Kinder unter 13 Jahren empfohlen.
	5. PG-R PG-R: siehe PG
	6. R	R: Der Inhalt ist nur ab einer bestimmten Altersgruppe geeignet. Meistens ab dem 17ten Lebensjahr, es sei denn ein Erziehungsberechtigter begleitet den Jugendlichen während des Films.
	7. NC-17	NC-17: Es ist nicht gestattet den Inhalt Jugendlichen unter 17 Jahren zu zeigen.
	8. ADULT A Adult: Der Inhalt ist nur für Erwachsene geeignet.
Diebstahlschutzcode Gesperrt Eingabe des Codes für die Diebstahlschutzfunktion.
Diebstahlschutz-software	Ein	Aktivieren/Deaktivieren der Diebstahlschutzfunktion.
	Aus
Zurücksetzen	Nein	Werkseinstellungen wiederherstellen.
	Ja
Software Update	Nein	Berühren Sie das "Ja"-Icon, um ein Softwareupdate durchzuführen.
	Ja
Navi Update	Nein	Berühren Sie das "Ja"-Icon, um ein Update des Navigations Systems durchzuführen.
	Ja

HINWEIS:

Das Gerät verfügt über eine integrierte Kinder- und Jugendschutzfunktion. Im Auslieferungszustand ist diese Funktion deaktiviert. Der Menüpunkt ist erst verfügbar, wenn ein Passwort eingegeben wurde.

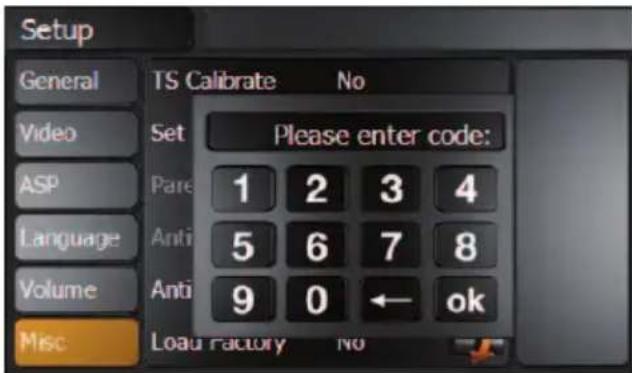

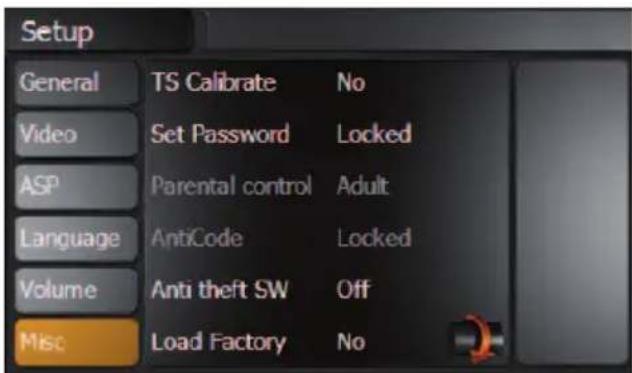

SICHERHEITSCODE

Um das Gerät vor einem Diebstahl und der darauffolgenden Verwendung zu schützen, verfügt das Gerät über die Möglichkeit einen vierstelligen Sicherheitscode einzugeben. Wird das Gerät bei aktiviertem Sicherheitscode von der Spannungsquelle getrennt und anschliessend wieder angeschlossen, muss der Sicherheitscode eingegeben werden, um das Gerät wieder in Betrieb zu nehmen. Andernfalls kann das Gerät nicht mehr in Betrieb genommen werden. Im Auslieferungszustand ist die Eingabe des Sicherheitscodes deaktiviert, daher ist es nicht nötig, den Sicherheitscode einzugeben, nachdem das Gerät von der Spannungsquelle getrennt wurde.

1. Berühren Sie das Anti-Theft SW-Icon und aktivieren Sie die Eingabe des Sicherheitscodes.

1. Berühren Sie das Diebstahlschutzcode-Icon und geben Sie mit dem auf dem Bildschirm erscheinenden numerischen Tastenfeld einen vierstelligen Sicherheitscode ein und bestätigen Sie die Eingabe durch eine wiederholte Eingabe.

HINWEIS:

■ Die Eingabe eines Sicherheitscodes, nachdem das Gerät von der Spannungsquelle getrennt wurde, ist im Auslieferungszustand deaktiviert und muss manuell aktiviert werden.
Notieren Sie sich den Sicherheitscode und bewahren Sie ihn an einem sicheren Ort auf, so dass Sie ihn bei Bedarf wieder fi nden. Wird der Sicherheitscode dreimal falsch eingegeben, kann das Gerät nur noch mit einem Supercode freigeschaltet werden. Dazu muss es kostenpfl ichtig über einen ZENEC-Fachhändler eingeschickt werden.
■ Um den Code zu ändern oder die Eingabe des Sicherheitscodes zu deaktivieren, müssen Sie zuerst den gültigen Sicherheitscode eingeben. Ab Werk ist hier 0000 voreingestellt.

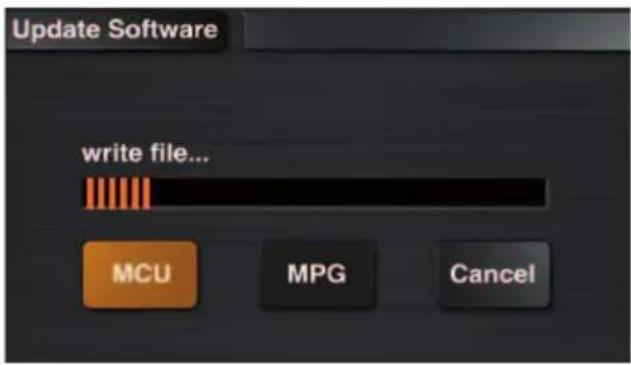

DURCHFÜHREN EINES SOFTWARE UPDATES

Auf www.zenec.com werden in unregelmäßigen Abständen Software Updates bereitgestellt. Befolgen Sie bitte die Anweisungen der dem jeweiligen Update beiliegenden Installationsanleitung, um die Software zu installieren.

RADIO-MODUS

Radio TP TA 0:12 DX Mono P-02 FM1 87.80MHz 2 87.80MHz 3 87.90MHz 4 88.10MHz 5 88.90MHz Scan REG AF TA PTY ①②③④ ⑤⑥ ⑦⑧ ⑮⑰⑱⑲⑳⑳⑰⑱⑲⑲⑳⑴⑵⑶⑷⑸⑹⑺⑺⑳⑴⑵⑶⑷⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑳⑴⑵⑶⑷⑸⑹⑺⑺②①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑳⑺④⑤⑶㉑㉒㉓㉔㉕㉖㉗㉘㉙㉚㉛㉜㉝㉞㉟㉳㉊㉕㉖㉗㉘㉙㉚㉛㉜㉞㉟㉳㉊㉕㉖㉗㉘㉙㉚㉛㉜㉞㉟㉟㉳㉕㉕㉖㉗㉘㉙㉚㉛㉜㉞㉟㉟㉳㉕㉕㉖㉗㉘㉙㉚㉛㉜㉞㊱㊲㊳㊻㊿㊽㊾㊿㊿㊽㊿㊾㊾㊾㊾㊾㊾㊾㊾㊾㊾㊾㊾㊾㊶㊾㊾㊾㊾㊾㊾㊾㊾㊾㊶㊾㊾㊶㊾㊶㊾㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㊶㎟ 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

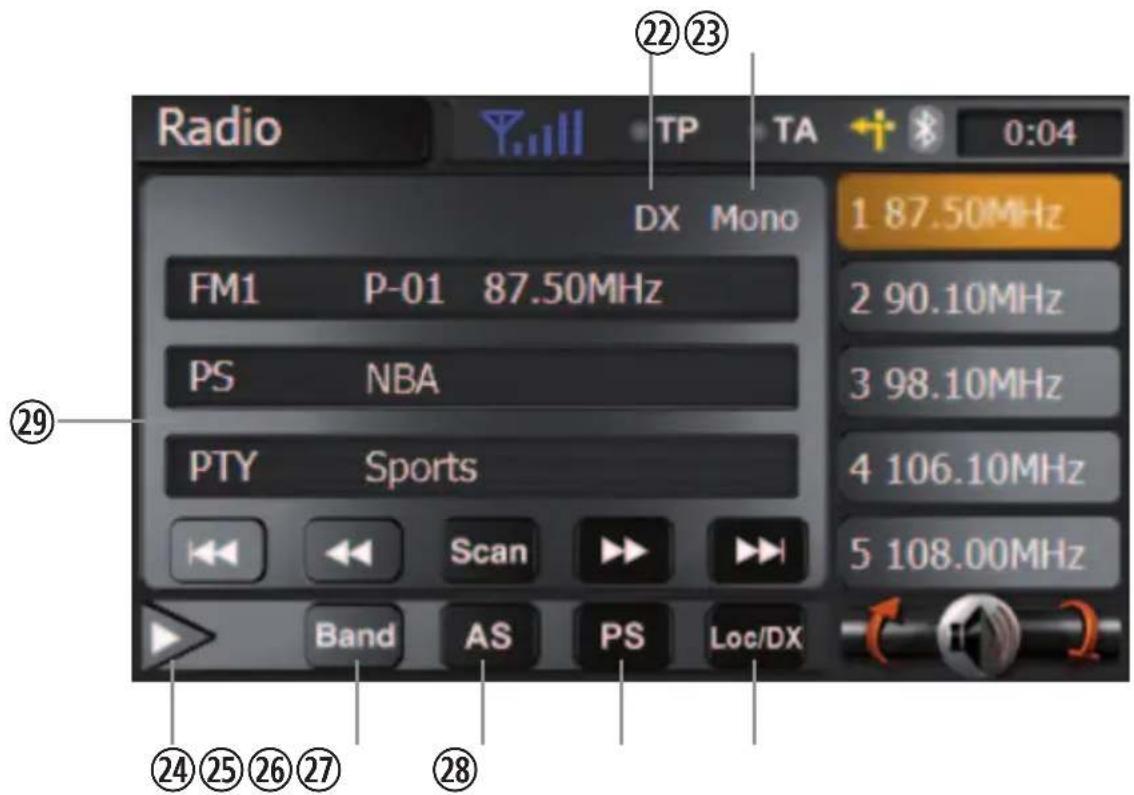

Radio TP TA 0:04 DX Mono 1 87.50MHz FM1 P-01 87.50MHz 2 90.10MHz PS NBA 3 98.10MHz PTY Sports 4 106.10MHz Scan 5 108.00MHz Band AS PS Loc/DX ⑲⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳⑳④⑤⑥⑦⑧⑨

1. Momentan gewählter Wiedergabe-modus: Radio. Berühren, um das Hauptmenü zu öffnen.
2. Anzeige der Signalstärke des ausgewählten Senders.
3. Die TP Anzeige leuchtet orange, wenn der ausgewählte Sender Verkehrsfunknachrichten sendet.
4. Die TA Anzeige leuchtet orange, wenn gerade eine Verkehrsdurchsage übertragen wird.
5. Anzeige des Bluetooth Status.
6. Anzeige der Uhrzeit.
7. Automatischer Frequenzwechsel beim Empfang von Regionalsendern. Wenn Sie im Randgebiet einer bestimmten Region einen Regionalsender empfangen und diesen auch durchgehend hören möchten, können Sie durch die Aktivierung der REG-Funktion verhindern, das eventuell auf ein benachbartes Regionalprogramm umgeschaltet wird, auch wenn dessen Empfangsqualität besser ist. Beachten Sie aber, das die eingestellte Frequenz vielleicht nicht mehr störungsfrei empfangen wird.
8. Manuelles Suchen durch Verringern der Frequenz.
9. Berühren, um AF-Funktion zu de- bzw. aktivieren. Bei aktivierter AF-Funktion wählt das Gerät automatisch die am Besten zu empfangende Frequenz des Radiosenders. Sendernamen nur bei aktiver AF Funktion.
10. Die Anspielfunktion des Gerätes spielt alle empfangbaren Sender des Frequenzbandes an. Wenn Sie einen passenden Sender gefunden haben, berühren Sie irgendein Icon, um die Scan-Funktion zu deaktivieren.
11. Berühren, um die TA Funktion zu de- bzw. aktivieren. Bei aktivierter TA Funktion schaltet das Gerät automatisch auf einen Radiosender um, welcher gerade eine Verkehrsdurchsage sendet und zwar unabhängig vom Wiedergabemodus.

12. Manuelles Suchen durch Erhöhen der Frequenz.

13. Berühren Sie das gewünschte PTY Icon. Das Gerät startet automatisch mit der Suche. Mit Hilfe der PTY-Funktion kann das Gerät gezielt nach Sendern mit bestimmten Programminhalten (z.B. Nachrichten, Rock etc.) suchen.

14. Automatisches Suchen durch Erhöhen der Frequenz.
15. Wechsel zw. den Untermenü-Seiten.
16. Berühren, um zur vorhergehenden Seite zu gelangen.
17. MUTE, schaltet Audio stumm.
18. Berühren, um zur nächsten Seite zu gelangen.
19. Anzeige des momentan gewählten Frequenzbandes, Sendernamen und der Frequenz.
20. Automatisches Suchen durch Verringern der Frequenz.
21. Radio Stationstasten 1 bis 6: Berühren, zum Aufrufen des jeweiligen gespeicherten Senders. Berühren und halten zum Speichern der eingestellten Frequenz.
22. Anzeige, ob DX oder LOC aktiviert ist.
23. Anzeige, ob die Wiedergabe im Mono oder Stereo erfolgt. Das Gerät schaltet je nach Empfangsqualität automatisch zwischen Mono und Stereo um.
24. Wechsel zw. den Untermenüseiten.
25. Wählt zwischen den folgenden Frequenzbändern: FM-1, FM-2, FM-3, AM-1, AM-2.
26. Berühren, um den automatischen Sendersuchlauf zu starten. Es werden die 6 stärksten Sender gespeichert.
27. Die gespeicherten Sender werden nacheinander für ca. 10s angespielt.
28. Berühren, um DX oder LOC zu aktivieren.
29. Anzeige des momentan gewählten Frequenzbandes, Sendernamen und der Frequenz.

HINWEIS:

Das Gerät besitzt einen RDS Tuner, ein System, das zusätzlich zu den Radiofrequenzen auch Daten der Radiosender überträgt. Die Verfügbarkeit der RDS-Daten und deren Verwendung hängt vom jeweiligen Radiosender und dessen Empfangsqualität ab. Die RDS-Funktion steht nicht im AM Frequenzband zur Verfügung.
Um RDS nutzen zu können, muss die AF-Funktion aktiv sein. Im Auslieferungszustand ist die AF-Funktion deaktiviert. Achten Sie bei der ersten Inbetriebnahme darauf, die AF-Funktion zu aktivieren. Die Einstellung bleibt anschließend gespeichert.

CD/DVD-MODUS

■ Berühren Sie den unteren Bereich des Displays, um die Liste mit den Icons anzuzeigen.

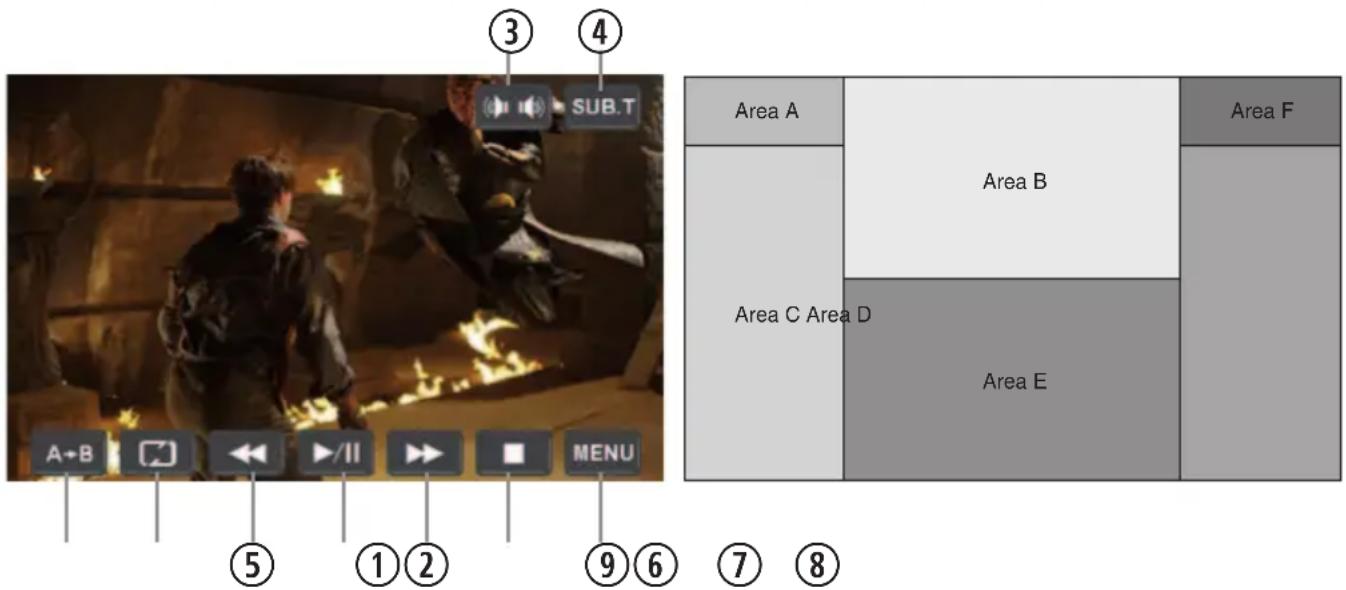

1. Berühren Sie das Icon, um den Startpunkt A festzulegen. Berühren Sie das Icon erneut, um den Endpunkt B der Schleife zu setzen. Nochmaliges Berühren beendet den Schleifen-Modus.
2. Berühren Sie die REPEAT-Icon, um Titel/Ordner/Kapitel/Disk zu wiederholen.
3. Wählt eine der verfügbaren Tonspuren aus.
4. Wählt einen der verfügbaren Untertitel aus.
5. Erhöht den Rücklauf durch mehrmaliges Berühren in folgenden Schritten: "2X", "4X", "8X", "16X".
6. Startet oder pausiert die Wiedergabe.
7. Erhöht den Vorlauf durch mehrmaliges Berühren in folgenden Schritten: "2X", "4X", "8X", "16X".
8. Stoppt die Wiedergabe.
9. Öffnet das DVD-Menü.

Der Bildschirm des Gerätes ist in verschiedene Bereiche aufgeteilt, um die Bedienung per Touchscreen zu erleichtern.

Bereich A: ■ Berühren Sie Bereich A, um das Hauptmenü des Gerätes aufzurufen.

Bereich B: ■ Berühren Sie Bereich B, um die Wiedergabeinformationen einer DVD aufzurufen.

Bereich C: ■ Berühren Sie Bereich C, um das vorherige Kapitel einer DVD auszuwählen.

Bereich D: ■ Berühren Sie Bereich D, um das nächste Kapitel einer DVD auszuwählen.

Bereich E: ■ Berühren Sie Bereich E, um die verschiedenen Wiedergabeoptionen anzuzeigen.

Bereich F: ■ Berühren Sie Bereich F, um die GOTO Suchfunktion aufzurufen.

HINWEIS:

■ Wenn die Jugendschutzfunktion aktiviert ist, müssen Sie je nach DVD zuerst den erforderlichen Jugendschutzcode eingeben.
■ Die Handbremse muss angezogen sein, um die Videowiedergabe auf dem Gerät zu ermöglichen. Die Monitore für die M-Zone bleiben hiervon unberührt.

CD/MP3/WMA-MODUS

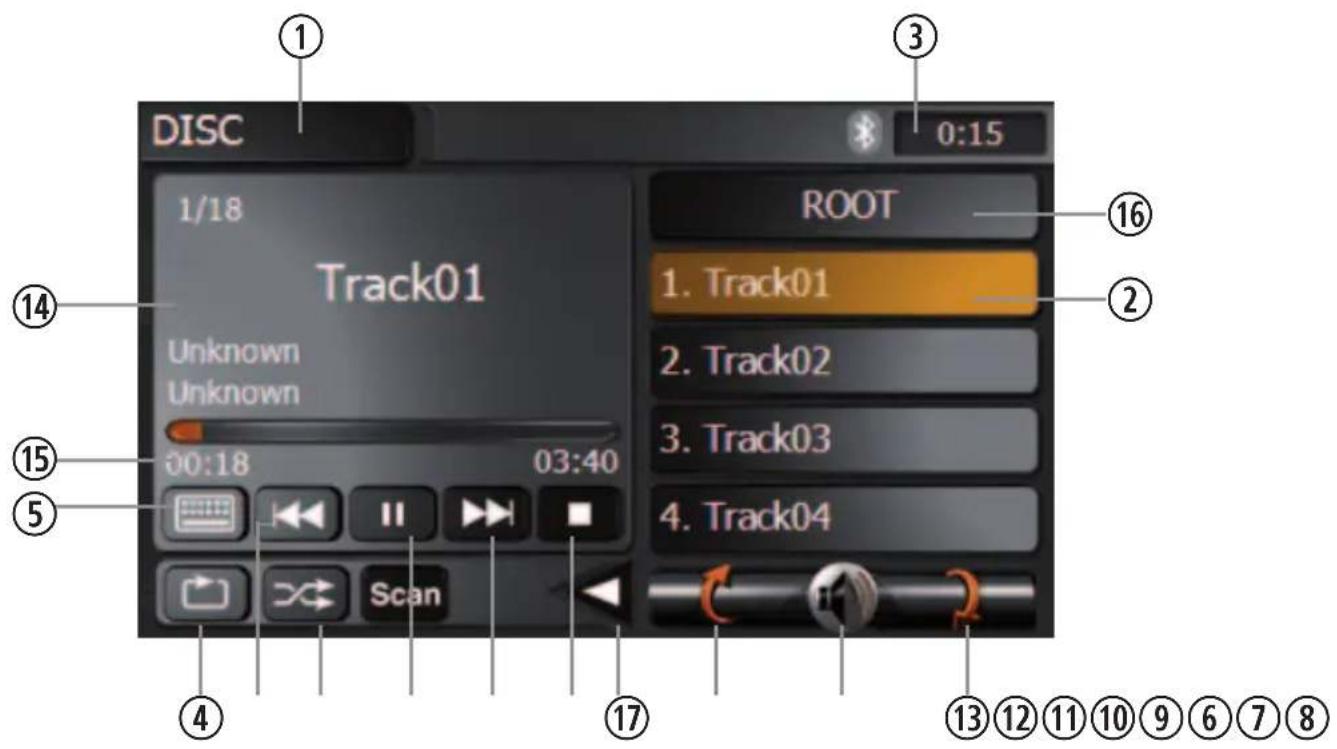

DISC 1/18 Track01 Unknown Unknown 00:18 03:40 ROOT 1. Track01 2. Track02 3. Track03 4. Track04 Scan ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ 0:15

1. Momentan gewählter Wiedergabemodus: CD. Berühren, um das Hauptmenü zu öffnen.
2. Anzeige von Titeln oder Ordnern bzw. deren Inhalte.
3. Anzeige der Uhrzeit.
4. Berühren Sie das REPEAT-Icon, um Titel/Ordner zu wiederholen.
5. Öffnet ein nummerisches Tastenfeld und ermöglicht eine Direktanwahl der Titel.
6. Zufallswiedergabe, spielt die Titel im aktuellen Ordner in zufälliger Reihenfolge ab.
7. Berühren, um zum vorherigen Titel zu gelangen.
8. Startet oder pausiert die Wiedergabe.
9. Berühren, um zum nächsten Titel zu gelangen.
10. Stoppt die Wiedergabe.
11. Berühren, um zur vorhergehenden Seite zu gelangen.
12. MUTE, schaltet das Gerät stumm. Deaktivieren: Nochmal drücken oder lauter stellen.
13. Berühren, um zur nächsten Seite zu gelangen.
14. Name des Titels.
15. Vergangene und gesamte Zeit des Titels.
16. Berühren, um sich die darüberliegende Ordnerstruktur anzeigen zu lassen.
17. Untermenü schließen / Zurück.

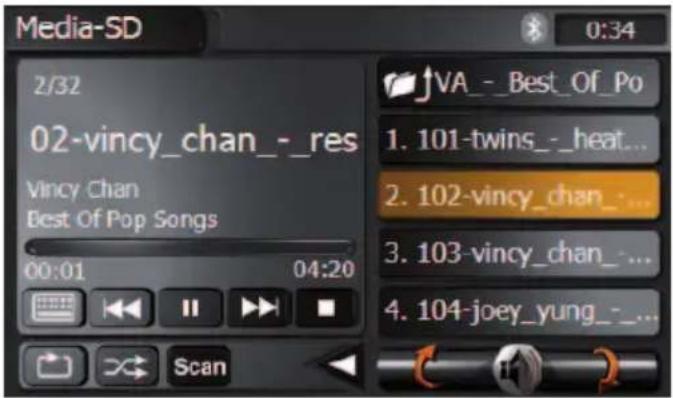

SD-KARTEN-MODUS

■ Legen Sie eine SD-Karte oder SDHC-Karte (max. 8 GB) in den SD-Kartenschacht ein und wählen Sie den Wiedergabemodus SD-Karte.

Media-SD 2/32 02-vincy_chan_-_res Vincy Chan Best Of Pop Songs 00:01 04:20 Scan VA_-_Best_Of_Po 1. 101-twins_-_heat... 2. 102-vincy_chan_... 3. 103-vincy_chan_... 4. 104-joey_yung_-_...

HINWEIS:

■ Die Menüführung ist identisch zur Menüführung des CD/MP3/WMA Modus.
■ Je nach Ordnerstruktur und Inhalt ist die Anzahl der verfügbaren Ordner begrenzt.
■ Beachten Sie, dass die Geschwindigkeit der Bedienung von der Speicherkapazität der SD-Karte oder SDHC-Karte und der darauf befi ndlichen Datenmenge abhängt.

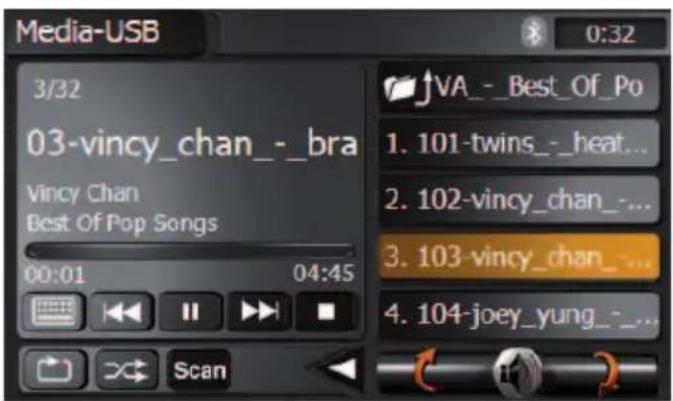

USB-MODUS

■ Stecken Sie einen USB-Stick in den USB-Port des Gerätes oder der Media-Link-Box und wählen Sie den Wiedergabemodus USB.

Media-USB 3/32 03-vincy_chan_-_bra Vincy Chan Best Of Pop Songs 00:01 04:45 VA_-_Best_Of_Po 1. 101-twins_-_heat... 2. 102-vincy_chan._ 3. 103-vincy_chan._ 4. 104-joey_yung_-_...

HINWEIS:

■ Die Menüführung ist identisch zur Menüführung des CD/MP3/WMA Modus.
Achten Sie darauf, dass die verwendeten USB-Speichermedien FAT32 kompatibel sind und nicht mehr als 400 mA (max. zulässiger Strom) aufnehmen. Andernfalls können sie nicht verwendet werden.
■ Je nach Ordnerstruktur und Inhalt ist die Anzahl der verfügbaren Ordner begrenzt.
■ Beachten Sie, dass die Geschwindigkeit der Bedienung von der Speicherkapazität des USB-Speichermediums und der darauf befi ndlichen Datenmenge abhängt.

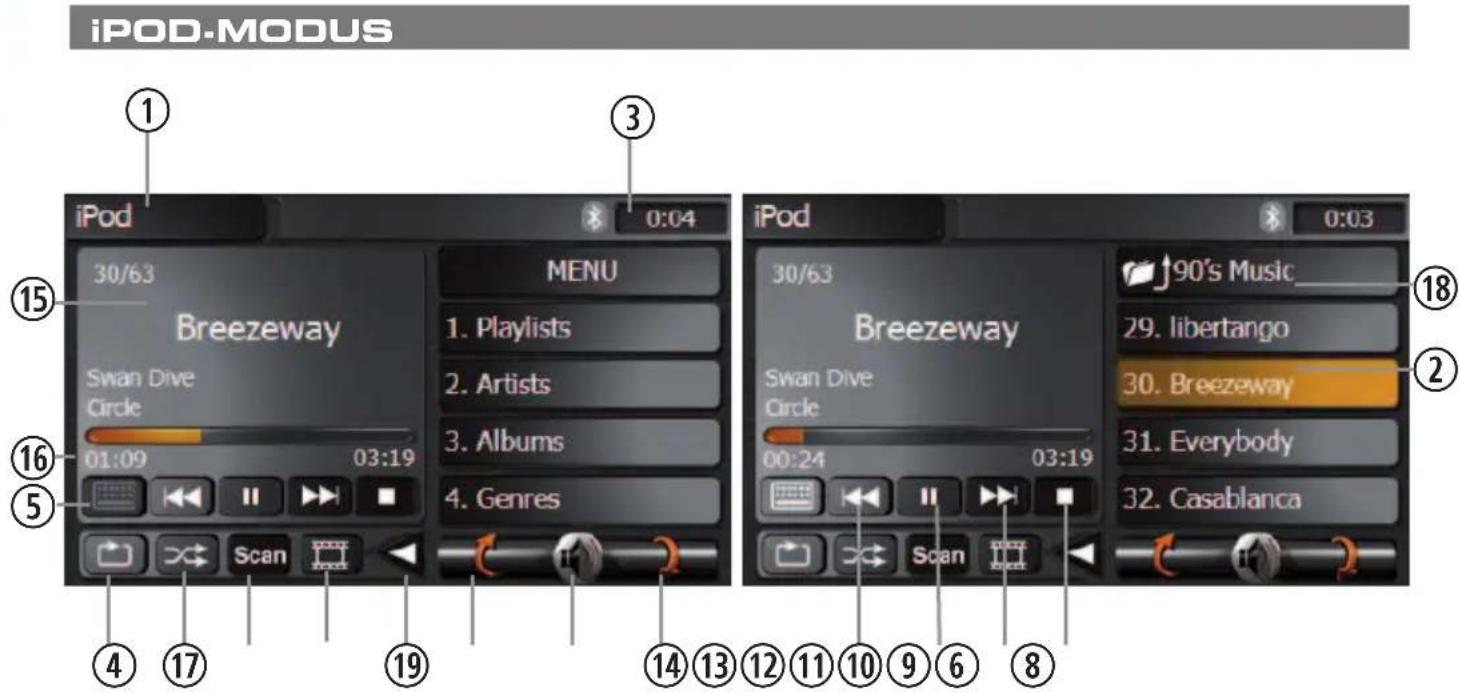

■ Schliessen Sie einen iPod mittels des optionalem iPod-Kabel ZE-NC-IPS an den USB-Port an und wählen Sie iPod als Wiedergabemodus aus. Die iPod Meldung "Verbindung kann getrennt werden" kann hier getrost ignoriert werden.
1. Momentan gewählter Wiedergabemodus: iPod. Berühren, um das Hauptmenü zu öffnen.
2. Anzeige der iPod Auswahlmenüs und deren Inhalte.
3. Uhrzeit.
4. Berühren Sie das REPEAT-Icon, um Titel/Ordner zu wiederholen.
5. Öffnet ein nummerisches Tastenfeld und ermöglicht eine Direktanwahl der Titel.
6. Scan-Funktion, spielt die Titel im aktuellen Ordner nacheinander für 10 Sekunden an.
7. Berühren, um zum vorherigen Titel zu gelangen.
8. Auswahl zwischen Video- und Musiktitel-Ordner. Nach der Auswahl des Videotitels erfolgt die Anzeige des Videos auf dem Display. Berühren Sie das Display, um in das iPod-Menü zurückzukehren. Die Wiedergabe wird hierbei nicht pausiert.
9. Startet oder pausiert die Wiedergabe.
10. Berühren, um zum nächsten Titel zu gelangen.
11. Stoppt die Wiedergabe.
12. Berühren, um zur vorhergehenden Seite zu gelangen.
13. MUTE, schaltet das Gerät stumm.
14. Berühren, um zur nächsten Seite zu gelangen.
15. Name des Titels.
16. Vergangene und gesamte Zeit des Titels.
17. Zufallswiedergabe, spielt die Titel im aktuellen Ordner in zufälliger Reihenfolge ab.
18. Berühren, um in der Ordnerstruktur den vorherigen Ordner auszuwählen und dessen Inhalt anzuzeigen.
19. Untermenü schließen.

HINWEIS:

■ Bitte beachten Sie die aktuelle iPod-Kompatibilitätsliste und eventuelle Änderungen bezüglich der iPod Software auf www.zenec.com.

BLUETOOTH-MODUS

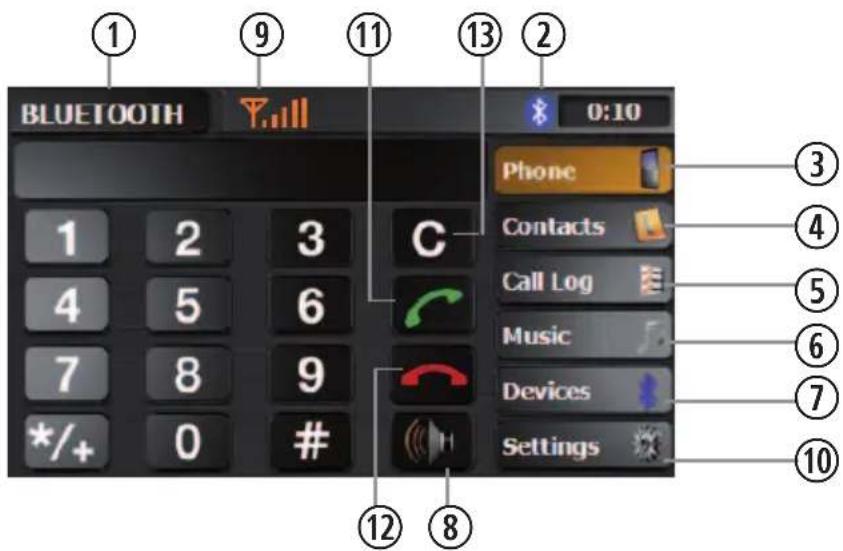

BLUETOOTH BEDIENUNG

1 9 11 13 2 BLUETOOTH 0:10 Phone Contacts Call Log Music Devices Settings ③ ④ ⑤ ⑥ ⑦ ⑩ 1 2 3 C 4 5 6 7 8 9 */+ 0 # ⑫ ⑧

1. Momentan gewählter Wiedergabemodus: Bluetooth. Drücken, um das Hauptmenü zu öffnen.
2. Bluetooth Icon.
3. Aktivieren der Wählfunktion.

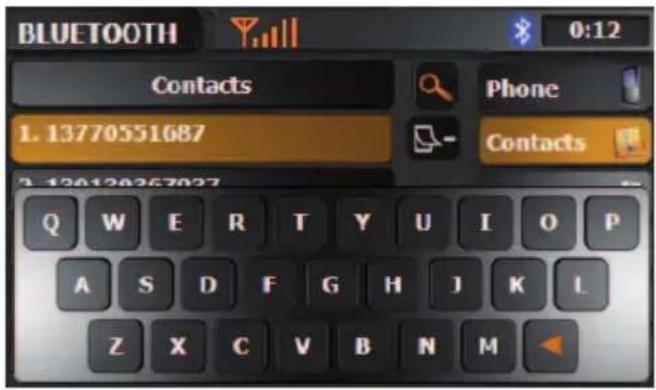

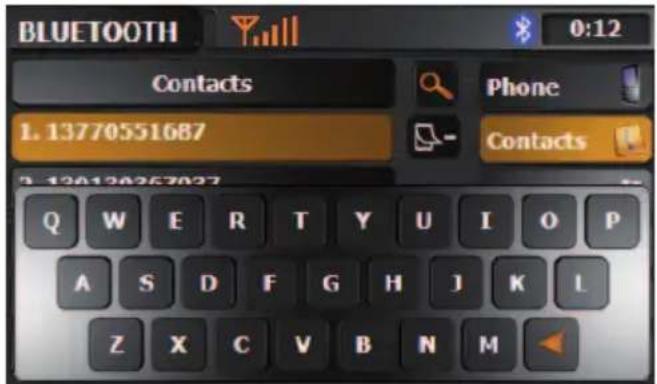

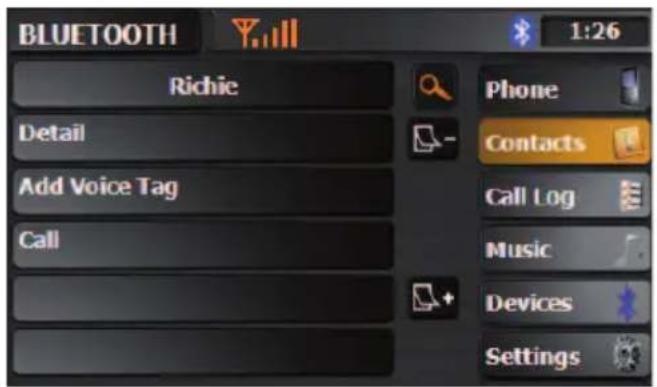

4. Öffnen des Telefonbuchs.

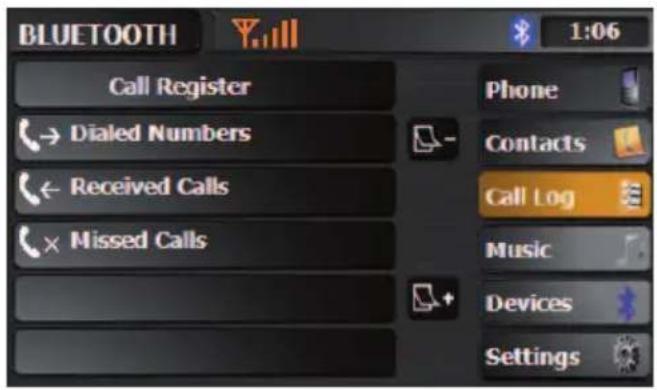

5. Öffnen der Anrufl isten.

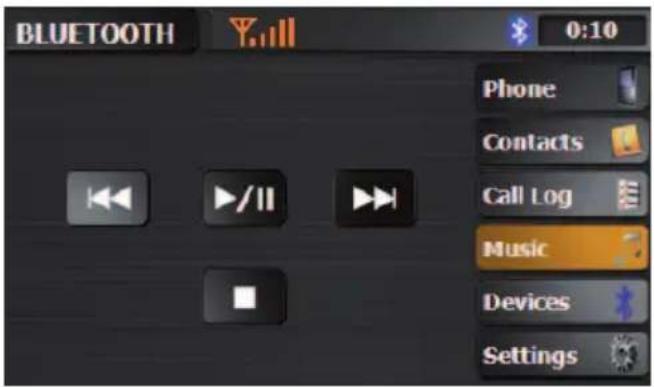

6. Aktivieren der A2DP-Funktion.

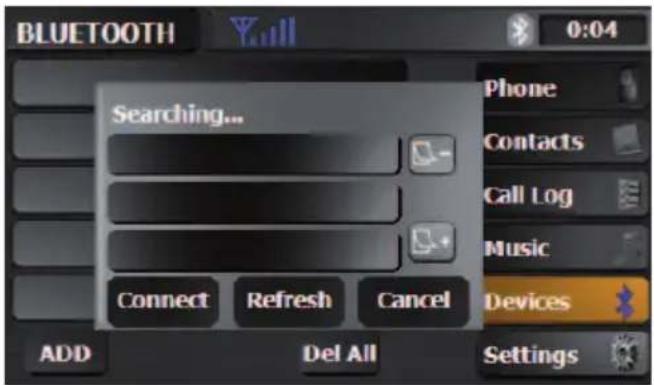

7. Aktivierung der Kopplungsfunktion.
8. Übergabe des Telefongesprächs vom Gerät an das Mobiltelefon.
9. Anzeige der Empfangssignalstärke des gekoppelten Mobiltelefons.

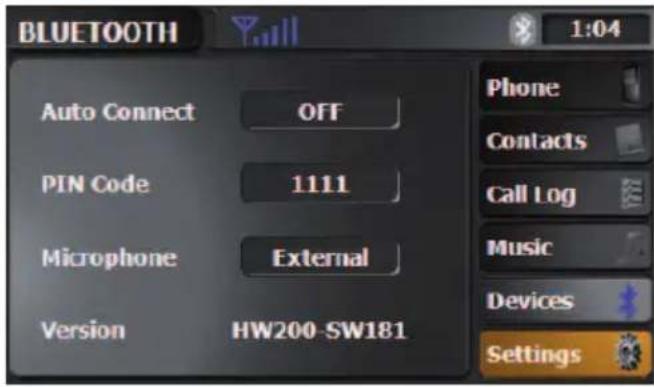

10. Öffnen des Einstellungsmenüs für Bluetooth.
11. Annahme bzw. Beginnen eines Telefonanrufs.
12. Beenden bzw. Ablehnen eines Telefonanrufs.
13. Löschen einer eingegebenen Ziffer.

HINWEIS:

■ Die Lautstärke der Freisprecheinrichtung lässt sich, von der Wiedergabequelle unabhängig, mit dem PWR/VOL-Regler während des Gesprächs einstellen. Die eingestellte Lautstärke bleibt gespeichert.
■ Die Bluetooth Systemlautstärke ist, je nach Mobiltelefon, abhängig von der Mobiltelefon-Systemlautstärke.

DAS BLUETOOTH-ICON

■ Wenn Sie Bluetooth im Setup aktiviert haben, erscheint am oberen Rand des Displays das Bluetooth-Icon [ ]
Das Bluetooth-Icon ist grau, wenn Bluetooth ohne gekoppeltes Handy aktiv ist.
Das Bluetooth-Icon wird blau, sobald ein Mobiltelefon gekoppelt wurde.

HINWEIS:

■ Sollte kein Bluetooth-Icon sichtbar sein, ist die Bluetooth Funktion im Setup deaktiviert.

TELEFONBUCH

Nachdem das Mobiltelefon mit dem Gerät gekoppelt wurde, startet automatisch die Synchronisation des Telefonbuchs. Dabei werden die Einträge vom Mobiltelefon automatisch an das Gerät übertragen, sobald Sie ins Fahrzeug einsteigen. Die Funktion „Automatisch verbinden“ ist vorher am Telefon wie am Gerät zu aktivieren.

SUCHFUNKTION FÜR TELEFONBUCHEINTRÄGE

■ Berühren Sie das [ ]-Icon, um die Tastatur aufzurufen. Mit der Eingabe von bis zu 15 Buchstaben können Sie nach den Anfangsbuchstaben des Nachnamens suchen. Die Einträge mit den entsprechenden Anfangsbuchstaben werden direkt angezeigt.

HINWEIS:

■ Diese Funktion und die Sortierung der Einträge sind abhängig vom verwendeten Mobiltelefon.
■ Eine Liste mit den kompatiblen Mobiltelefonen und den unterstützten Funktionen fi nden Sie unter www.zenec.com.

ANRUFLISTEN

■ Anzeigemöglichkeit der gewählten, empfangenen und verpassten Anrufe.

A2DP FUNKTION

■ Starten Sie die Wiedergabe am Gerät. Der Musikplayer des Mobiltelefons wird automatisch aktiviert und kann über das Gerät ferngesteuert werden.

PAIRING

■ Sie haben zwei Möglichkeiten ein Mobiltelefon mit dem Gerät zu koppeln. Beachten Sie hier, dass der Bluetooth-Modus des Gerätes aktiviert sein muss.

1. Suchen nach einem Mobiltelefon in Ihrer Nähe.
2. Suchen über Ihr Mobiltelefon.

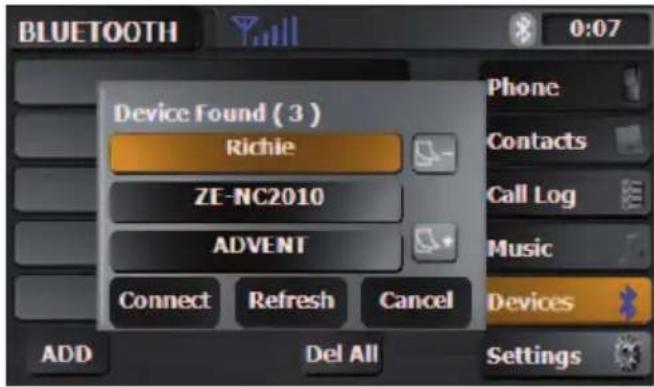

1. SUCHEN NACH EINEM MOBILTELEFON IN IHRER NÄHE

1. Aktivieren Sie den Bluetooth-Modus des Mobiltelefons und achten Sie darauf, dass das Ermitteln des Mobiltelefons vorher zugelassen bzw. die entsprechende Funktion aktiviert wurde.
2. Berühren Sie das Add-Icon, um das Suchmenü aufzurufen und um den Suchlauf zu starten.
3. Nachdem das Mobiltelefon vom Gerät gefunden und eine Bluetooth-Verbindung aufgebaut wurde, erscheint der Name des Mobiltelefons auf dem Gerät.
4. Wählen Sie nun das Mobiltelefon auf dem Gerät aus, berühren Sie anschliessend das Connect-Icon und geben Sie den alphanumerischen Kennschlüssel ein, welcher im Auslieferungszustand 1234 lautet.

Je nach Mobiltelefon und Einstellung muss auch dort der alphanumerische Kennschlüssel eingegeben werden.

1. Nachdem die Kopplung zwischen dem Gerät und dem Mobiltelefon abgeschlossen ist, werden Sie je nach Mobiltelefon noch einmal aufgefordert, die Kopplung zu bestätigen, um den Vorgang zu beenden.

2. SUCHEN ÜBER IHR MOBILTELEFON

1. Aktivieren Sie den Bluetooth-Modus des Mobiltelefons.
2. Wählen Sie den Bluetooth-Modus des Gerätes aus.
3. Starten Sie die Suche nach Bluetooth Geräten auf dem Mobiltelefon.
4. Nachdem das Gerät vom Mobiltelefon gefunden und eine Bluetooth-Verbindung aufgebaut wurde, erscheint das Gerät mit der Bezeichnung ZE-NC4110 auf dem Mobiltelefon.
5. Wählen Sie nun ZE-NC4110 auf dem Mobiltelefon aus und geben Sie den alpha- numerischen Kennschlüssel ein, welcher im Auslieferungszustand 1234 lautet.
6. Nachdem die Kopplung zwischen dem Gerät und dem Mobiltelefon abgeschlossen ist, werden Sie je nach Mobiltelefon noch einmal aufgefordert, die Kopplung zu bestätigen, um den Vorgang zu beenden.

SETUP

■ Die Bluetooth Freisprecheinrichtung verbindet sich automatisch mit dem gekoppelten Mobiltelefon.

PIN-NUMMER

- Änderung des Pairing Codes (Auslieferungszustand 1234).

MIKROFON

■ Wählen Sie, ob die Einstellung für das interne oder das externe Mikrofon verwendet werden soll.

LAUTSTÄRKE

- Änderung der Mikrofonempfindlichkeit.

VERSION

■ Anzeige der aktuellen Bluetooth Software Version des Gerätes.

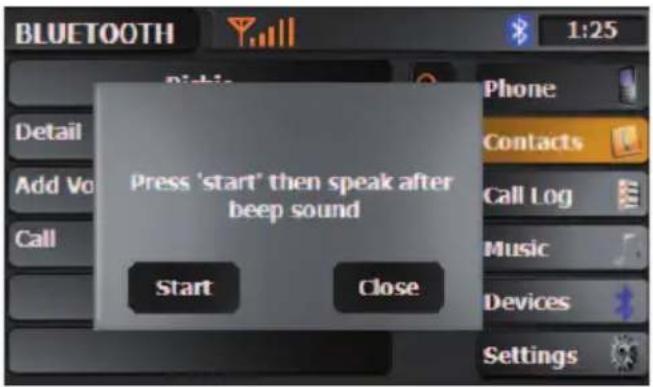

EINGABE EINES SPRACHBEFEHLS

Es besteht die Möglichkeit für 200 Telefonnummern einen Sprachbefehl aufzunehmen, so das der entsprechende Eintrag per Spracheingabe angerufen werden kann.

1. Wählen Sie einen Eintrag aus dem Telefonbuch aus.

1. Starten Sie die Aufnahme eines Sprachbefehls und befolgen Sie die Anweisungen, um den Vorgang zu beenden. Einträge mit bereits aufgenommenem Sprachbefehl sind mit einem [Add Voice Tag]-Icon gekennzeichnet. Nachdem ein Sprachbefehl aufgenommen wurde, besteht die Möglichkeit, die einzelnen Sprachbefehle wieder zu löschen. Wählen Sie dazu den entsprechenden Eintrag aus und löschen ihn.

1. Um einen Eintrag mit zuvor aufgenommenen Sprachbefehl anzurufen, berühren Sie zweimal hintereinander das [ ]-Icon und warten Sie mit der Spracheingabe, bis ein Signalton ertönt. Stimmt die Spracheingabe mit dem aufgenommenen Sprachbefehl überein, startet das Gerät automatisch den Wählvorgang.

HINWEIS:

Achten Sie darauf, das der Abstand zwischen dem Gerät und dem Mobiltelefon nicht mehr als 8 Meter beträgt, da ansonsten keine einwandfreie Funktion gewährleistet werden kann. Äussere Einfl üsse können diese Distanz weiter verringern.
Es kann nicht garantiert werden, dass jedes Mobiltelefon mit dem Gerät gekoppelt und verwendet werden kann.
■ Die Bedienung des Mobiltelefons unterscheidet sich je nach Typ und Fabrikat. Beachten Sie daher die Bedienungsanleitung des Mobiltelefons, um genauere Informationen darüber zu erhalten.
■ Je nach Mobiltelefon besteht die Möglichkeit, dass die Klingeltöne nicht über die im Fahrzeug installierten Lautsprecher wiedergegeben werden.
■ Diese Übertragung, die Sortierung und Anzeige der Telefonbucheinträge sind abhängig von dem verwendeten Mobiltelefon. Sollte die Übertragung nicht oder fehlerhaft funktionieren, sollte die Verbindung zwischen dem Gerät und dem Mobiltelefon getrennt und wieder hergestellt werden.
■ Eine Liste mit den kompatiblen Mobiltelefonen und den unterstützten Funktionen fi nden Sie unter www.zenec.com.
Es ist möglich bis zu 5 Mobiltelefone mit dem Gerät zu koppeln.
Es können bis zu 1000 Telefonbucheinträge synchronisiert werden.
Achten Sie darauf, das die automatische Synchronisation des Telefonbuchs auf Ihrem Mobiltelefon aktiviert ist. Beachten Sie die Bedienungsanleitung des Mobiltelefons, um diese Funktion zu aktivieren bzw. um die manuelle Synchronisation zu aktivieren.
■ Bitte beachten Sie bei der Auswahl des internen oder externen Mikrofons die im Lieferumfang enthaltene Montageanleitung bezüglich der Verwendung der beiden Mikrofonarten.
■ Auf www.zenec.com werden in regelmässigen Abständen Software Updates für die Bluetooth Software bereitgestellt. Befolgen Sie bitte die Anweisungen der, dem jeweiligen Update beiliegenden Installationsanleitung, um es zu installieren.

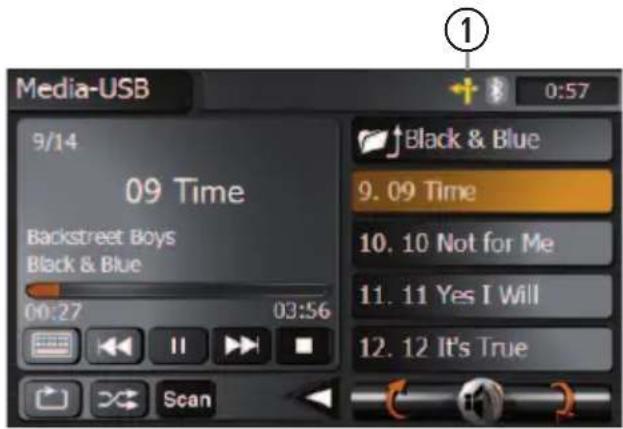

NAVIGATIONS-MODUS

Für die Bedienung der Navigation lesen Sie bitte die separate Bedienungsanleitung, welche im Lieferumfang enthalten ist.
Während der Navigation können Sie einen anderen Wiedergabemodus wiedergeben. In diesem Fall verringert die Navigation den Ton des aktuellen Wiedergabemodus für die Dauer der Navigationsdurchsage.
■ Die Lautstärke der Navigationshinweise lässt mit dem PWR/VOL Regler während der Navigationsdurchsage einstellen. Die eingestellte Lautstärke bleibt gespeichert.
Das Gerät verfügt zusätzlich über einen Splitscreen-Modus, der in den folgenden Wiedergabemodi verfügbar ist: Tuner, USB (Audio), iPod (Audio) und SD-Karte (Audio).

1. Wenn Sie im Navigationsmodus eine Zielführung gestartet haben und in einen Wiedergabemodus wechseln, welcher den Splitscreenmodus unterstützt, können Sie durch Berühren des [+] -Icons den Splitscreen-Modus aktivieren.

2. Berühren Sie das Feld mit der Pfeilanzeige, um den Splitscreen-Modus wieder zu beenden.

ANSCHLUSSMÖGLICHKEITEN FÜR EXTERNE GERÄTE

DVB-T MODUS

1. Wenn Sie am DVB-T Anschluss ein geeignetes Gerät angeschlossen haben und verwenden möchten, berühren Sie im Hauptmenü das DVB-T Tuner-Icon.
2. Für die Bedienung des DVB-T Tuners lesen Sie bitte dessen Bedienungsanleitung.

HINWEIS:

■ Wenn Sie einen geeigneten ZENEC DVB-T Tuner verwenden, können Sie ihn über den Touchscreen des Gerätes steuern. Nähere Informationen zu geeigneten DVB-T Tunern fi nden Sie unter www.zenec.com.

AV-MODUS

Wenn Sie am AV-Anschluss ein geeignetes Gerät angeschlossen haben und verwenden möchten, berühren Sie im Hauptmenü das AV-Icon. Sie können mittels Setup zwischen dem vorderen und dem hinteren AV Eingang hin-und herschalten. Für die Bedienung des AV Gerätes lesen sie dessen Bedienungsanleitung.

KAMERA-MODUS

1. Wenn Sie am KAMERA-Anschluss ein geeignetes Gerät angeschlossen haben und verwenden möchten, berühren Sie im Hauptmenü das KAMERA-Icon.

GENERELLE INFORMATIONEN

HINWEISE ZU DivX

Zur Vereinheitlichung derselben Terminologie wie bei DVD Video, werden einzelne DivX Videodateien "Titel" genannt. Beachten Sie bei der Benennung von Dateien/Titeln auf einer CD-R/-RW oder einer DVD-R/-RW Disc vor dem Brennvorgang, dass diese standardmässig in alphabetischer Reihenfolge wiedergegeben wird. Offizielles DivX-zertifi ziertes Produkt. Wiedergabe aller DivX-Videos (einschliesslich DivX6) sowie Standard-Wiedergabe von DivX Media-Dateien. ®DivX, DivX Certifi ed und entsprechende Logos sind Warenzeichen der DivX, Inc. und werden unter der Lizenz verwendet.

GRUNDWISSEN CD/DVD DATENTRÄGER

Regional Code:

Die Welt wurde von den Filmgesellschaften in verschiedene Regionen aufgeteilt. In jeder dieser Regionen können nur DVD's wiedergegeben werden, die über den entsprechenden Regional Code verfügen.

Region 1: USA, Kanada, Ostpazifi sche Inseln

Region 2: Japan, Ost-Europa, Nord-Europa, Ägypten, Südafrika, Zentral-Europa

Region 3: Taiwan, Hongkong, Süd-Korea, Indonesien, Südost-Asien

Region 4: Australien, Neuseeland, Zentral und Süd-Afrika, Thailand, Ozeanien

Region 5: Russland, Mongolei, Indien, Zentral-Asien, Ost-Europa, Nordkorea, Nordafrika, Nordwest-Asien

Region 6: Chinesisches Festland

Beim Gebrauch einer Disk ist zu beachten:

1. Verwenden Sie keine Disk, deren Form nicht der Norm entspricht.
2. Benutzen Sie ein trockenes und weiches Tuch, um eine Disk zu reinigen und wischen Sie von Innen nach Aussen. Benutzen Sie dazu nur neutrale Reinigungsmittel.
3. Eine neue Disk kann Innen und Aussen raue Kanten haben. Wenn das der Fall ist, kann es sein, dass die Disk gar nicht oder nur fehlerhaft wiedergegeben wird. Verwenden Sie einen Kugelschreiber oder Bleistift, um die rauen Kanten zu entfernen. Drücken Sie dazu den Stift gegen die jeweilige Kante und fahren daran entlang.

MP3 KOMPATIBILITÄT (MAX. 1500 DATEIEN, MAX. 200 VERZEICHNISSE)

Die folgenden Formate sind kompatibel mit dem Gerät:

■ ISO 9660 – File-Name: 12 Zeichen, File-Erweiterung: 3 Zeichen

■ ISO 9660 – File-Name: 31 Zeichen, File-Erweiterung: 3 Zeichen

■ Joliet – 64 Zeichen

ID3 Tag 2.3

Problem Ursache Lösung
ALLGEMEIN
Das Gerät schaltet nicht ein.	Radiosicherung defekt.	Durch eine Sicherung gleichen Typs ersetzen.
	Hauptsicherung im Sicherungs-kasten des Radios defekt.	Durch eine Sicherung gleichen Typs ersetzen.
	Falsche Bedienung.	RESET drücken und Bedienungsanleitung noch einmal lesen.
Kein/sehr leise Audiowiedergabe.	Die Audioausgänge wurden nicht richtig verbunden.	Verbinden Sie die Audioausgänge gemäss dem Anschlussdiagramm.
	Die Lautstärke ist sehr leise eingestellt.	Erhöhen Sie die Lautstärke.
	Die Lautsprecher sind defekt. Überprüfen Sie die Lautsprecher.
	Es funktioniert nur ein Kanal.	Überprüfen Sie die Balance der Audiokanäle.
	Die Lautsprecherkabel haben eine Verbindung zur Fahrzeugmasse.	Isolieren Sie die blanke Stelle oder tauschen Sie das Laut-sprecherkabel.
	Die Audiowiedergabe (Mute) wurde am Gerät stummgeschaltet.	Schalten Sie die Audiowiedergabe am Gerät wieder ein.
Schlechte Audioqualität oder Verzerrungen.	Sie benutzen eine Raubkopie. Benutzen Sie keine Raubkopien.
	Der Leistungsbedarf der Lautsprecher paßt nicht zur Ausgangsleistung des Gerätes.	Verwenden Sie passende Laut-sprecher.
	Die Lautsprecherkabel haben eine Verbindung zur Fahrzeugmasse.	Isolieren Sie die blanke Stelle oder tauschen Sie das Lautsprecherkabel.
TFT MONITOR
Kein Bild.	Die Handbremse ist nicht angezogen.	Ziehen Sie die Handbremse an.
	Das Parking-Kabel wurde falsch oder nicht angeschlossen.	Schließen Sie das Parking-Kabel ent-sprechend der Montageanleitung an.
	Der Bildschirm wurde am Gerät ausgeschaltet.	Schalten Sie den Bildschirm wieder ein.
Das Bild erscheint zu gross.	Falsches Bildformat gewählt.	Benutzen Sie das richtige Bildformat.
TUNER
Schlechter Radioempfang.	Die Fahrzeugantenne ist nicht richtig mit dem Gerät verbunden.	Verbinden Sie die Antenne gemäss dem Anschluss-diagramm.
	Die REG-Funktion ist aktiviert. Deaktivieren Sie die REG-Funktion.
	Die AF-Funktion wurde nicht aktiviert.	Aktivieren Sie die AF-Funktion.
DVD-PLAYER
Die Disk kann nicht eingelegt werden.	Es befi ndet sich bereits eine Disk im Laufwerk.	Entfernen Sie zuerst die Disk im Laufwerk.
Die Disk kann nicht abgespielt werden.	Die Disk ist zerkratzt. Verwenden Sie eine andere Disk.
	Die Disk ist zu verschmutzt oder feucht.	Reinigen Sie die Disk.
	Die Disk ist nicht kompatibel. Verwenden Sie eine andere Disk.
	Die Jugendschutzfunktion ist zu hoch eingestellt.	Ändern Sie die Einstellung der Jugendschutzfunktion.
	Der Regional Code ist falsch.	Verwenden Sie eine Disk mit dem richtigen Regional Code.
	Die Disk ist falsch herum eingelegt.	Legen Sie die Disk richtig herum ein.
MP3
Die ID3 Tags werden falsch angezeigt.	Das Dateiformat stimmt nicht oder die ID3 Tags auf der Disk sind fehlerhaft.	Verwenden Sie eine Disk mit anderen MP3-Dateien.

SPEZIFIKATIONEN

Interner Verstärker

Ausgangsleistung: 20 Watt x 4 @ 4 Ohm @ < 10% THD+N

Rauschabstand: 70dBA

Maximale Ausgangsleistung: 50 x 4 Watt @ 4 Ohm

Frequenzgang: 20Hz to 20 kHz, -3dB

Referenzspannung: 14.4V DC

DVD-Player

Kompatible Formate: CD, CD-R/RW, MP3, WMA, DVD, DVD-R/RW, DVD+R/RW, DVD-MP3, AVI, DivX6, JPEG und Picture CD

Rauschabstand: 85dBA

Dynamikbereich: >95dB

Frequenzgang: 20Hz to 20 kHz, -3dB

Kanaltrennung: >60dB @ 1kHz

D/A Konverter: 6-Kanal High Performance 24-bit, 192 kHz, Multi-Bit Sigma Delta Modulation.

DAC unterstützt Sample Rating von 8~192 kHz.

Regional Code: 2

UKW-Tuner

Frequenzbereich: 87.5MHz – 108MHz

Mono-Empfi ndlichkeit: (-30dB): 10dBu

Rauschabstand: @ 1kHz: 58dB

Spiegelfrequenzunterdrückung: 60dB

Stereo-Empfi ndlichkeit: @ 1kHz: 30dB

Frequenzgang: 30Hz – 15kHz, -3dB

MW-Tuner

Frequenzbereich: 522kHz – 1629kHz

Empfi ndlichkeit: (-20dB): 20dBu

Rauschabstand: @ 1kHz: 50dB

Spiegelfrequenzunterdrückung: 60dB

Frequenzgang: 50Hz – 2kHz, -3dB

Display

Bildschirmdiagonale: 16,5 cm/6,5 Zoll

Display: TFT Liquid Crystal Display (LCD) active matrix

Reaktionszeit: 30 ms

Auflösung, CD/Composite Video: 280'800 Pixel

Auflösung: 1200 (B) x 234 (H)

Betrachtungswinkel:

Links/rechts: 45~60°

Oben: 20~30°

Unten: 40~60°

Generell

Eingangsimpedanz: 10 k

Spannungsversorgung: 10.5 – 16V DC, minus an Masse

Sicherung: 10 A (Mini ATM)

Abmessungen: 178 mm x 153 mm x 100 mm

HINWEIS:

ÄNDERUNGEN AM GERÄT NACH DRUCK DIESES HANDBUCHS BLEIBEN VORBEHALTEN.

WARRANTY 2 YEARS

Dear customer

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich zum Kauf dieses Produktes von ZENEC entschlossen haben. Wir bitten Sie, die Originalverpackung aufzuheben, z.B. für den Transport bei einem Garantiefall. Wenn Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem das Gerät gekauft wurde. Dieses ZENEC Produkt ist durch eine Werksgarantie von 2 Jahren ab Kaufdatum im Fachhandel gegen Material- oder Herstellungsfehler geschützt.

GARANTIE-EINSCHRÄNKUNGEN

Nicht unter Garantie fallen Schäden infolge von:

1. unsachgemässem Einbau oder inkorrektem Audio- oder Stromanschluss.
2. Einwirkung von übermässiger Feuchtigkeit, Flüssigkeit, Hitze, Sonneneinstrahlung oder starker Verschmutzung.
3. mechanischer Beschädigung durch Unfall, Fall oder Stoss; Schäden durch nicht autorisierte Reparaturversuche und/oder Modifi kationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des ZENEC Produktes beschränkt. Transportschäden und die Kosten des Rücktransportes sind durch diese Garantie nicht abgedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und Haftung für direkte/indirekte Folgeschäden werden ausdrücklich abgelehnt. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten Garantie-Karte und dem Original-Kaufbeleg geltend gemacht werden.

ZENEC MODEL: ZE-NC4110

Serial number:

Date of purchase:

Your name:

Your address:

City:

If at any time in the future you should need to dispose this product please note that waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. (Waste Electrical and Electronic Equipment Directive).
Sollten Sie dieses Gerät eines Tages entsorgen müssen, beachten Sie bitte dass elektrische Geräte nicht mit dem Haushaltsmüll entsorgt werden sollten. Führen Sie das Gerät wenn möglich dem Recycling zu. Ihre lokalen Behörden oder Ihr Händler können Sie dementsprechend informieren (Richtlinie über die Entsorgung elektrischer und elektronischer Ausstattungen).

ZENEC
