BEDIENUNGSANLEITUNG ZE-NC4121D (Hyundai) ZENEC

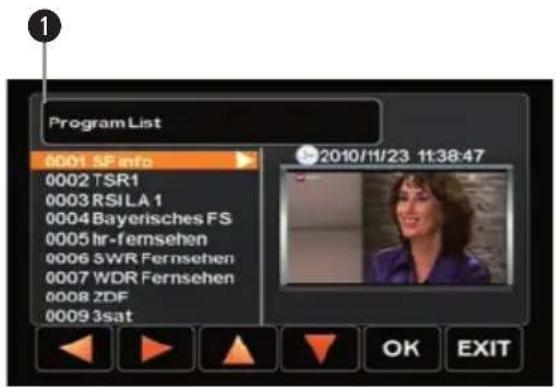

Program List 0001 5E info 0002 TSR1 0003 RSILA 1 0004 Bayerisches FS 0005 Ir-fernsehen 0006 SWR Fernsehen 0007 WDR Fernsehen 0008 ZDF 0009 3sat 2010/11/23 11:38:47 OK EXIT

Control elements:

Diese Bedienungsanleitung enthält wichtige Informationen und Warnungen zum Umgang mit diesem Gerät. Halten Sie sie deswegen bitte stets griffbereit.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE....49

TASTEN DES BEDIENTEILS 50-51

GRUNDLEGENDE BEDIENUNG ....52-53

RADIO MODUS....54-57

WIEDERGABE....58-63

⚠️ Die Bedienungsanleitung für die Navigationssoftware befindet sich in einem separaten Handbuch.

SICHERHEITSHINWEISE

1. Lesen Sie die Anleitung vollständig durch.
2. Bewahren Sie die Anleitung sorgfältig auf. Sie sollte jedem Benutzer dieses Gerätes frei zugänglich sein.
3. Beachten Sie sämtliche Warnungen. Befolgen Sie sämtliche Anweisungen.
4. Dieses Gerät ist nur für den Betrieb an einem Bordnetz mit +12V DC und Minus gegen Masse geeignet.
5. Montieren und bedienen Sie das Gerät nur so, wie es in der Bedienungsanleitung beschrieben wird. Alles andere kann zum Erlöschen Ihres Garantieanspruches führen.
6. Zerlegen oder modifizieren Sie das Gerät nicht. Ihr Garantieanspruch erlischt dadurch. Versuchen Sie auch nicht das Gerät selbst zu reparieren oder zu warten, sondern wenden Sie sich an einen autorisierten ZENEC-Fachhändler.
7. Benutzen Sie nur das Originalzubehör, um das Gerät zu installieren und zu betreiben, da ansonsten eine Beschädigung des Gerätes riskiert wird. Befestigen Sie das Gerät gemäß der Installationsanleitung, unter Verwendung des mitgelieferten Montagezubehörs. Die bei Unfällen auftretenden Beschleunigungskräfte sind teilweise enorm. Unsachgemäß montierte Geräte stellen bei Unfällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeuges dar.
8. Schützen Sie das Gerät vor Wasser oder anderen Flüssigkeiten, die in das Innere des Gerätes eindringen können. Sonst könnte ein Kurzschluss mit Brandfolge daraus resultieren.
9. Zur Vermeidung eines Kurzschlusses achten Sie darauf, daß keine metallischen Gegenstände in das Gerät gelangen.
10. Bevor Sie eine defekte Sicherung austauschen, sollten Sie erst überprüfen was der Grund für den Kurzschluss war. Achten Sie dabei besonders auf die Kabel der Spannungsversorgung! Wenn der Kurzschluss nicht durch einen Fehler in der Spannungsversorgung verursacht wurde, müssen Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an einen autorisierten ZENEC-Fachhändler.
11. Lesen Sie die Bedienungsanleitung eines fremden Gerätes und versichern Sie sich, daß es kompatibel ist, bevor Sie es anschliessen. Schliessen Sie keinesfalls inkompatible Geräte an.
12. Achten Sie darauf, dass bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht entladen wird. Da es sich bei dem Gerät um einen Verbraucher handelt und die Batterie nur bei laufendem Motor aufgeladen wird, kann es passieren, dass die Batterie tief entladen wird und das Fahrzeug sich nicht mehr starten lässt.
13. Gemäß den in den verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf ein Monitor, der in Sichtweite des Fahrers montiert ist, während der Fahrt, ausser zu Navigationszwecken, nicht mit bewegten Bildern oder Filmen betrieben werden, da er den Fahrer vom Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem Land, da ansonsten bei einem Unfall Regressansprüche von der Kfz-Versicherung geltend gemacht werden können. Achten Sie zusätzlich darauf, dass die Lautstärke in Ihrem Fahrzeug nur so hoch ist, dass Sie Außengeräusche, wie z.B. eine Polizeisirene, noch klar wahrnehmen können.
14. Setzen Sie das Gerät keinen harten Stößen aus. Eine mechanische und elektronische Beschädigung des Gerätes könnte daraus resultieren.
15. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen ZENEC-Händler oder den jeweiligen Landesvertrieb.
16. Das Gerät verwendet einen Laser Klasse 1. Benutzen Sie das Gerät ausschliesslich wie in der Anleitung beschrieben, um eine Gefährdung durch koherentes Licht auszuschliessen. Sie sollten das Gerät weder Öffnen noch selbst reparieren. Reparaturen sollten ausschliesslich von qualifiziertem Servicepersonal durchgeführt werden.

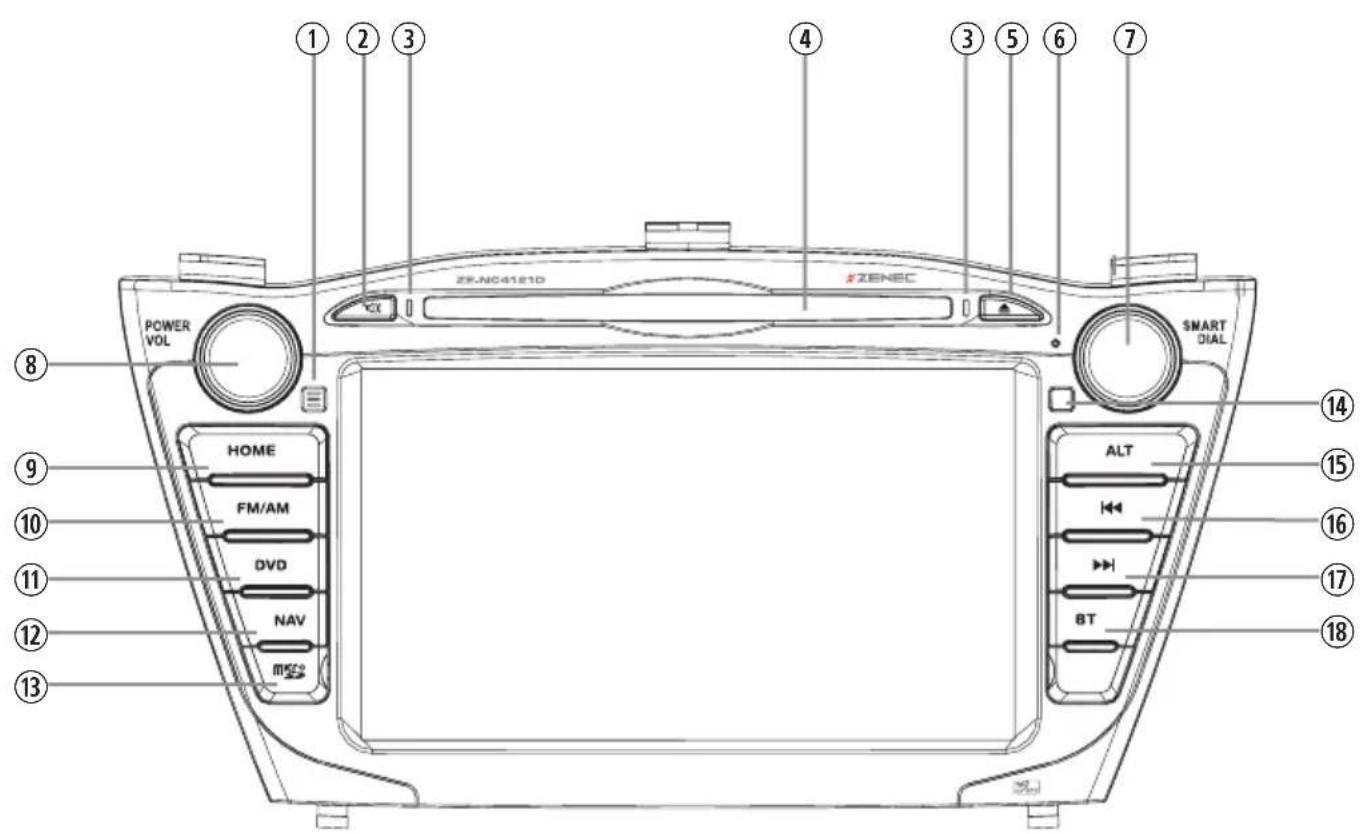

TASTEN DES BEDIENTEILS

Bedienteil

POWER VOL HOME FM/AM DVD NAV MCC ZENOC4121D #ZENEC SMART DIAL ALT BT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

STEN DES BEDIENTEILS

1. INTERNES MIKROFON

2. MUTE

Drücken um die Stummschaltung zu de- und aktivieren

3. ANZEIGE FÜR DEN BETRIEBSZUSTAND DES LAUFWERKS

4. DISC SLOT

5. EJECT

Disc auswerfen

6. RESET

Drücken um Hardware RESET auszulösen

7. SMART DIAL

Drehen um einen Cursor zu bewegen

Drücken um eine Auswahl zu bestätigen

8. PWR/VOL

Drehen verändert die Lautstärke

Drücken und halten zum Ein- und Ausschalten

9. HOME

Drücken um das Hauptmenü zu öffnen

Gedrückt halten für EQ Menü

10.FM/AM

Drücken um den FM/AM Modus auszuwählen

Drücken und halten um TA zu de- und aktivieren

11. DVD

Drücken um den DVD Modus auszuwählen

12.NAV

Drücken um zwischen dem Navigationsmodus und einer Wiedergabequelle zu wählen Drücken und halten um die Infobar Fenster manuell ein- bzw. auszublenden

13. MICRO SD CARD SLOT

14. IREMPFÄNGER

15.ALT

Funktion kann im Setup ausgewählt werden

Drücken und halten um das

Menü für Video-Einstellungen auszuwählen

16.PREVIOUS

Drücken um den vorherigen

Titel|Kapitel|Sender auszuwählen

Drücken für schnellen Rücklauf

17.NEXT

Drücken um den nächsten

Titel|Kapitel|Sender auszuwählen

Drücken für schnellen Vorlauf

18.BT

Drücken um dem BT Modus auszuwählen

GRUNDLEGENDE BEDIENUNG

EIN + AUSSCHALTEN

Wenn Ihr Gerät ordnungsgemäß installiert wurde, so wird es mit der Zündung zusammen ein- bzw. ausgeschaltet.

D.h. ohne den Zündschlüssel gibt es auch keinen Strom. Bei aktivierter Zündung können Sie das Gerät auch mit der EIN/AUS Taste an der Gerätefront schalten.

QUELLE AUSWÄHLEN

Ins Hauptmenü:

- Via Touchscreen:

Berühren Sie das Icon in der oberen linken Ecke des Bildschirms.

- Via "HOME" Taste:

Drücken Sie die "HOME" Taste um ins Hauptmenü zu gelangen.

Bedienung im Hauptmenü:

Das Menü besteht aus drei Seiten: 2 Hauptseiten und einer M-Zone Seite.

Dorthin navigieren können Sie auf zwei Arten:

• Slide Zwischen den beiden Hauptseiten können Sie einfach mittels "Fingerslide" wechseln. Einfach den Bildschirm berühren und mit der Fingerspitze in die entsprechende Richtung ziehen. Dies funktioniert nicht mit dem M-Zone Bildschirm.
• Bar Berühren Sie eine der flachen ovalen Markierungen im oberen Bildschirmbereich des Hauptmenüs. Sie gelangen von hier in alle drei Seiten des Hauptmenüs, inklusive der M-Zone.

Vom Hauptmenü aus, haben Sie Zugriff auf sämtliche Wiedergabequellen und Einstellungen.

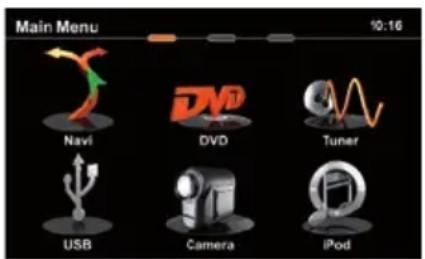

Main Menu 10:16 Navi DVD Tuner USB Camera iPod

Hauptseite 1 Hauptseite 2

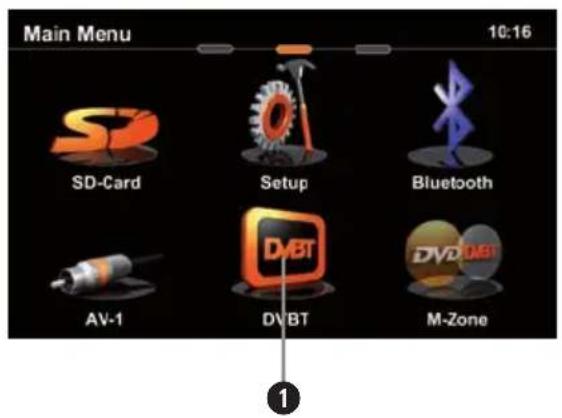

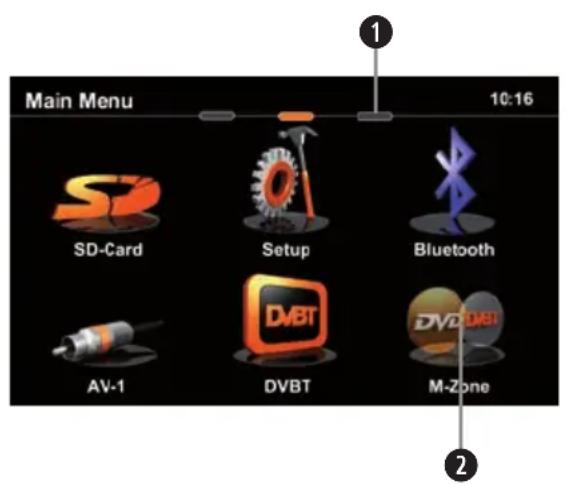

Main Menu 10:16 SD-Card Setup Bluetooth AV-1 DVBT M-Zone

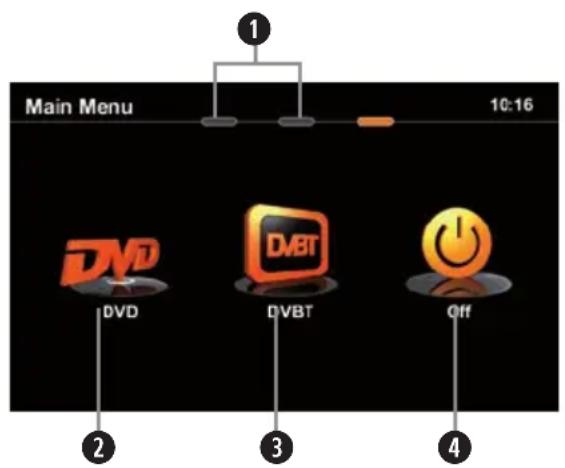

M-Zone Seite

Main Menu 10:16 DV DVBT Off

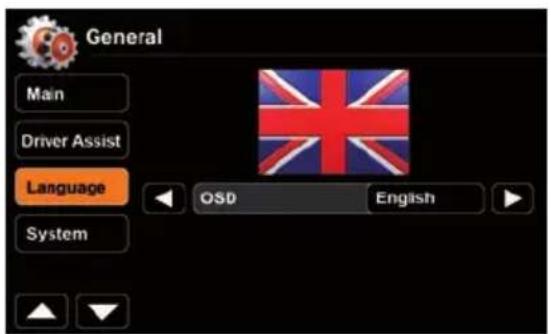

LANDESSPEZIFISCHE SPRACHE EINSTELLEN

Tippen Sie auf die mittlere der drei flachen Markierungen oder "sliden" Sie auf die zweite Hauptseite. Wählen Sie SETUP > GENERAL > SPRACHE und dann die von Ihnen gewünschte Sprache. Weitere Einstellungen finden Sie im Kapitel "Setup".

GRUNDLEGENDE BEDIENUNG

Grundlegende Elemente (bei allen Wiedergabequellen)

Radio TA TP DX ST SWR1 BW 87 90 93 96 99 102 105 108 RDS Text Preset Band

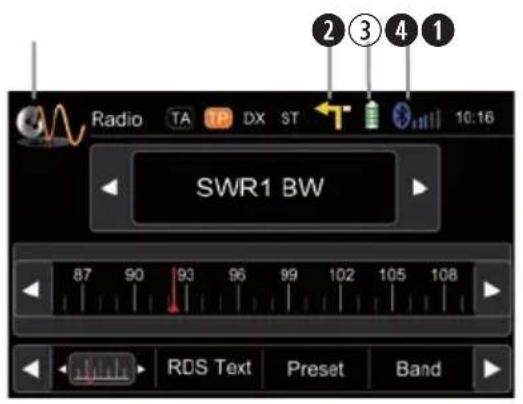

Anzeige & Bedienelemente:

① Momentan aktive Quelle - Tippen Sie hier um ins Hauptmenü zu gelangen.
Zeigt Navi-Infobar Bereitschaft an - Tippen Sie hier um diesen Infobar einzublenden - Nochmal tippen um diese wieder auszublenden

③ Akkuzustand des gekoppelten Handys
④ Empfangsqualität des Handynetzes

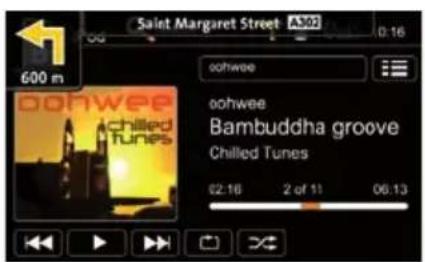

Drei mögliche "Infobar" Fenster:

■ Halten Sie die NAV Taste gedrückt um die Infobar Fenster manuell ein- bzw. auszublenden.
Berühren Sie das
Icon um die Infobar Fenster manuell auszublenden.

■ Der Navigations-Infobar ist nur während aktiver Routenführung verfügbar.

■ Ein eingehender Anruf oder neue Wiedergabe-Informationen triggert die Anzeige der restlichen Infobar Typen automatisch. Diese werden nach jeweils fünf Sekunden wieder ausgeblendet.

RADIO MODUS

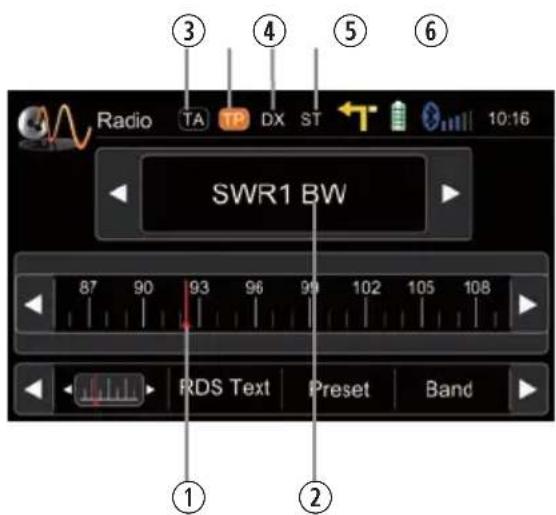

Radio TA TP DX ST 10:16 SWR1 BW 87 90 93 96 99 102 105 108 RDS Text Preset Band ① ②

Radio TA DX ST 10:16 SWR1 BW 87 90 93 96 99 102 105 108 RDS Text Preset Band 1 2 3 4 5

Anzeigeelemente:

① Rote Linie auf aktueller Frequenz
② Frequenz bzw. Stationsname
③ Status der Verkehrsnachrichten (TA)
④ Sender trägt Verkehrsnachrichten
⑤ LOC/DX Status
⑥ Stereo-Empfangsstatus

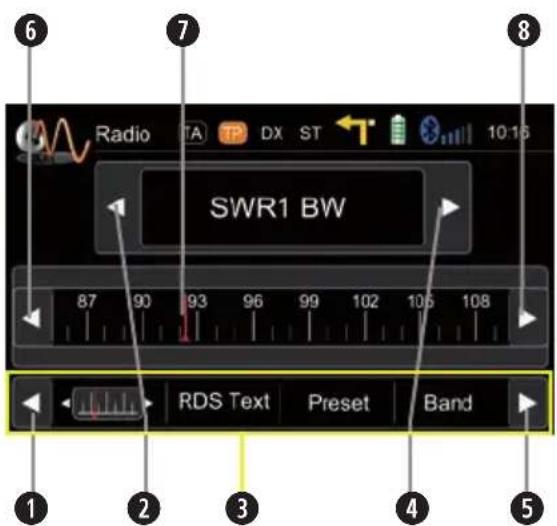

Bedienelemente:

① Nach Links scrollen
② Vorherige Station
③ Inhaltsauswahl des mittleren Balkens
4 Nächste Station
⑤ Nach Rechts scrollen
6 100 kHz runter
⑦ Ziehen zur Frequenzeinstellung
8 100 kHz hoch

RADIO MODUS

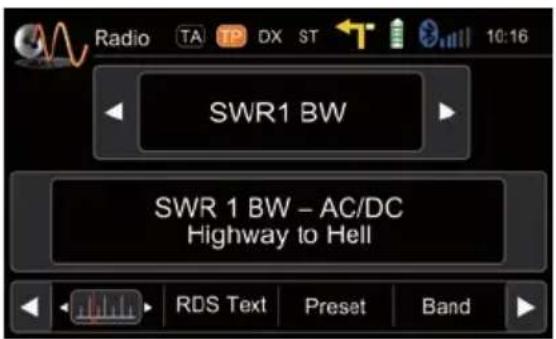

Der RDS Text übermittelt vom Sender frei defi nierbare Zusatzinformationen, z.B. den aktuellen Musiktitel und Interpreten oder kurze Mitteilungen. Die Verfügbarkeit hängt von der Empfangsqualität ab.

RADIO MODUS

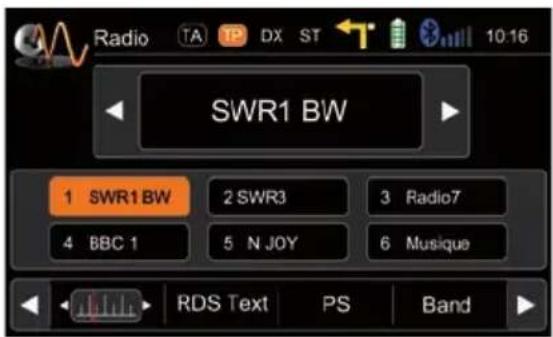

Radio TA TP DX ST 10:16 SWR1 BW 1 SWR1 BW 2 SWR3 3 Radio7 4 BBC 1 5 N JOY 6 Musique RDS Text PS Band

Preset auswählen oder speichern. Wenn Sie eines der Preset-Felder länger gedrückt halten, wird die momentan eingestellte Frequenz dort als neuer Preset abgespeichert.

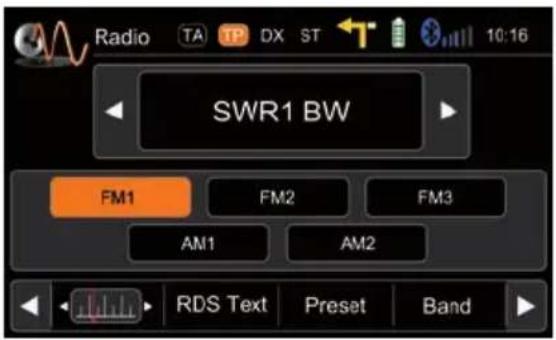

Radio TA TP DX ST 10:16 SWR1 BW FM1 FM2 FM3 AM1 AM2 RDS Text Preset Band

Wählen Sie das gewünschte Frequenzband durch Tippen auf eines der mittleren Felder.

DIO MODUS

Weitere Optionen im Auswahlbereich:

Die jeweilige Auswahl ist hier orange hinterlegt, falls gerade aktiv (s. Kopfl eiste).

AF EIN/AUS: Nach Aktivierung schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des Senders.

TA EIN/AUS: Automatische Umschaltung auf Sender mit Verkehrsdurchsagen. Das Gerät schaltet automatisch in den Tuner-Modus.

AS Automatische Suche und Abspeicherung der sechs stärksten Sender als Preset.

SCAN Anspielen aller empfangbaren Sender. Durch ein nochmaliges Betätigen wird der gerade angespielte Sender ausgewählt und wiedergegeben.

REG EIN/AUS: Einige Sender teilen gelegentlich ihr Programm in Regionalprogramme mit verschiedenem Inhalt auf. Die REG-Funktion vermeidet, dass der Empfänger auf alternative Frequenzen mit einem anderen Programminhalt wechselt.

LOC LOC oder DX, um lokale oder entfernte Radiosender auszuwählen.

/DX LOC: Nur Stationen mit starkem Signal werden gefunden.

DX: Stationen mit starkem und schwachem Signal werden gefunden.

HINWEIS:

Das Gerät besitzt einen RDS Tuner. Ein System das zusätzlich zu den Radiosendungen auch Daten über den Radiosender überträgt. Die Verfügbarkeit der RDS-Daten und deren Verwendung hängt vom jeweiligen Radiosender und dessen Empfangsqualität ab. Die RDS-Funktion steht nicht für das Mittelwellen bzw. AM Frequenzband zur Verfügung.

■ Um RDS nutzen zu können, muss die AF-Funktion aktiv sein. Im Auslieferungszustand ist die AF-Funktion deaktiviert. Achten Sie bei der ersten Inbetriebnahme darauf, die AF-Funktion zu aktivieren. Die Einstellung bleibt anschließend gespeichert.

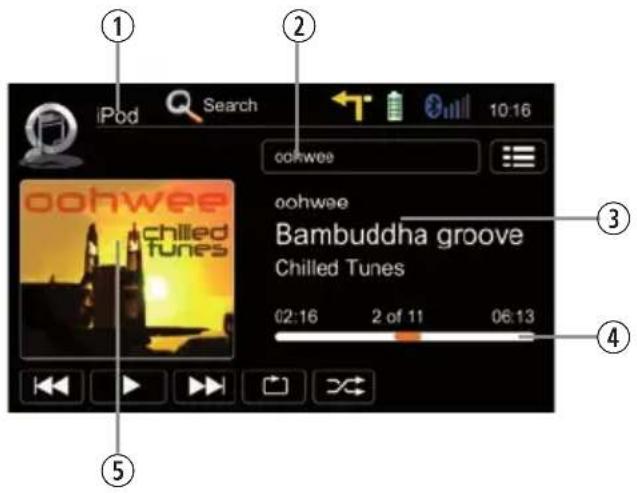

Playback Seite:

iPod Search 10:16 oohwee oohwee Chilled tunes Bambuddha groove Chilled Tunes 02:16 2 of 11 06:13 ① ② ③ ④ ⑤

Anzeigeelemente:

① Wiedergabequelle
② Aktuelles Verzeichnis/Playlist
③ ID3 Tag Info
④ Fortschrittsbalken
⑤ Album Art

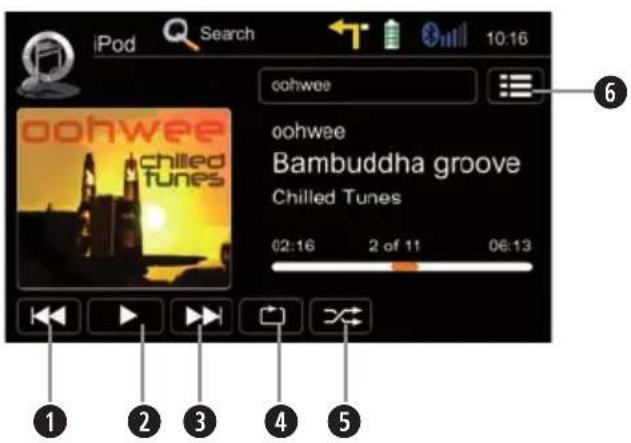

iPod Search 10:16 oohwee oohwee Chilled tunes oohwee Bambuddha groove Chilled Tunes 02:16 2 of 11 06:13 ① ② ③ ④ ⑤

Bedienelemente:

① Track zurück
② Wiedergabe/Pause
③ Track vor
4 Wiederholen
⑤ Shuffle e/Zufallswiedergabe
6 Zur Playlist Seite wechseln

WIEDERGABE

IPOD/USB/SD/DISC

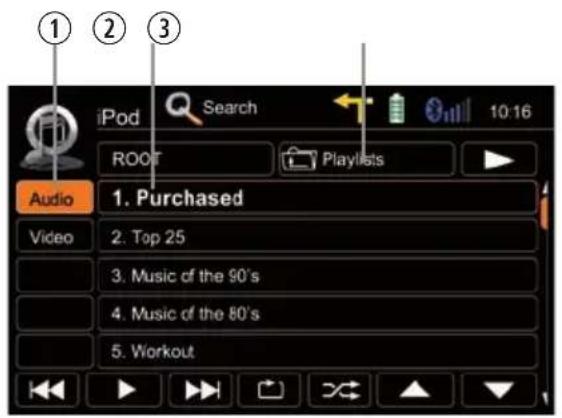

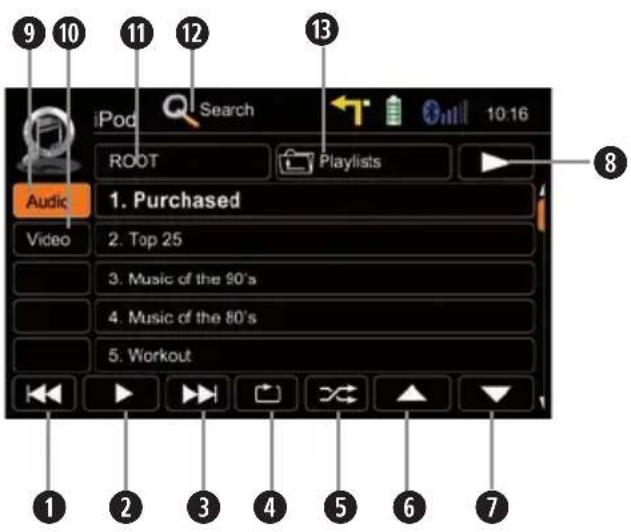

Playlist Seite iPod:

① iPod Modus
② Track/Ordner/Playlist
③ Aktuelles Verzeichnis

① Track zurück
② Wiedergabe/Pause
③ Track vor
④ Wiederholen
⑤ Shuffle e/Zufallswiedergabe
⑥ Cursor hoch
⑦ Cursor runter
⑧ Zur Playback Seite wechseln
9 iPod Audio Modus
10 iPod Video Modus
11 Direktzugriff Hauptverzeichnis
12 Suchen
13 Ordner/Playlist: Ebene höher

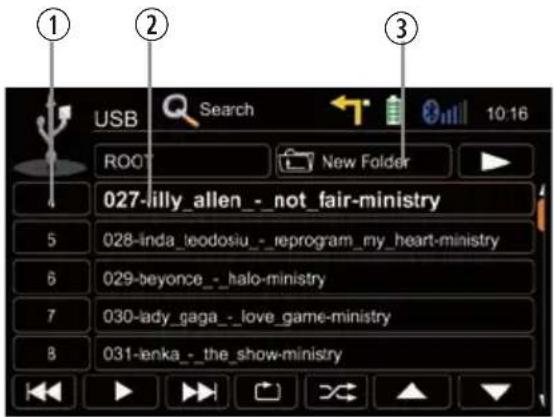

Playlist Seite USB/SD/Disc:

1 2 3 USB Search 10:16 ROOT New Folder 027-jilly_allen_-_not_fair-ministry 5 028-inda_leodosiu_-_reprogram_my_heart-ministry 6 029-beyonce_-_halo-ministry 7 030-lady_gaga_-_love_game-ministry 8 031-ienka_-_the_show-ministry

Anzeigeelemente:

① Track Index
② Track/Verzeichnis
③ Aktuelles Verzeichnis

USB Search 10:16 ROOT New Folder 4 027-lilly_allen_-_not_fair-ministry 5 028-inda_teodosiu_-_reprogram_my_heart-ministry 6 029-beyonce_-_halo-ministry 7 030-lady_gaga_-_love_game-ministry 8 031-enka_-_the_show-ministry 1 2 3 4 5 6 7

Bedienelemente:

① Track zurück
② Wiedergabe/Pause
③ Track vor
4 Wiederholen
⑤ Shuffle e/Zufallswiedergabe
⑥ Cursor hoch
⑦ Cursor runter
⑧ Zur Playback Seite wechseln
9 Direktzugriff Hauptverzeichnis
10 Suchen
11 Ordner/Playlist: Ebene höher

WIEDERGABE

IPOD/USB/SD/DISC

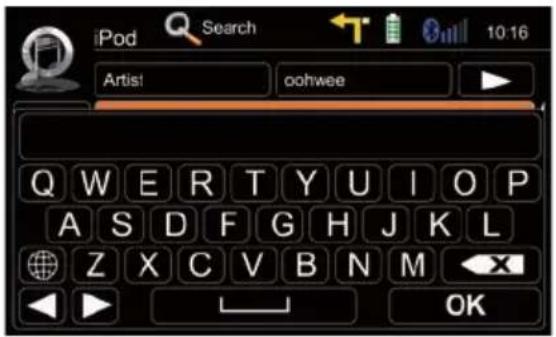

Suchfunktion:

Nach Tippen auf 📄 Suche erscheint eine alphabetische Tastatur zur Eingabe des Anfangsbuchstabens. Nur der iPod Modus bietet eine alphabetische Suche.

Tippen auf um die Tastatursprache zu ändern.

USB 10:16 Input song index: 1 2 3 4 5 6 7 8 9 0 OK

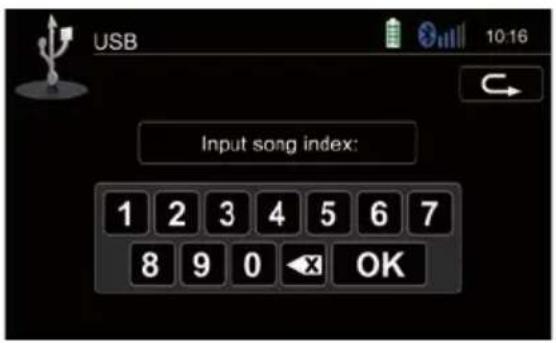

USB/SD/Disc Suche:

Nach Tippen auf 📄 Suche erscheint eine numerische Tastatur zur Eingabe von Tracknummern. Die numerische Suche steht nur in den USB/SD/Disc Modi zur Verfügung.

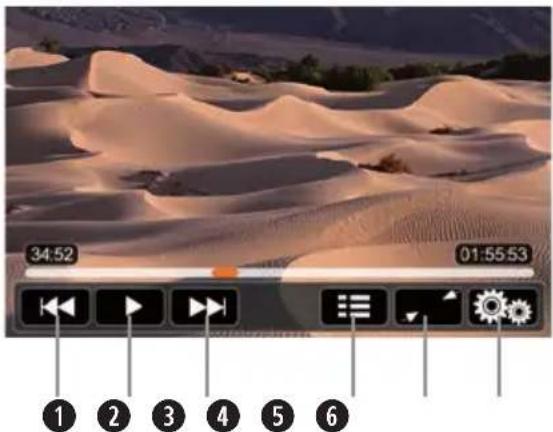

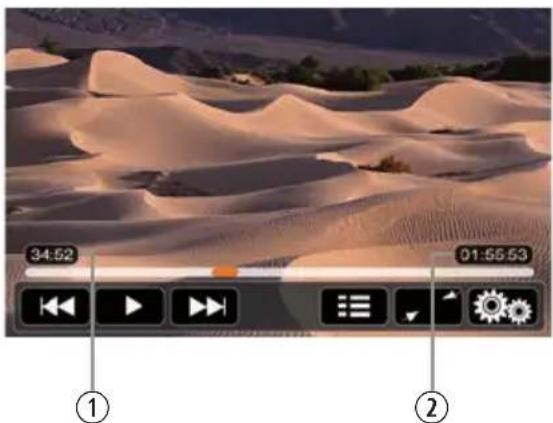

Bedienelemente zum Video abspielen:

① Spieldauer aktuell
② Spieldauer total

① Titel/Track/Kapitel zurück
② Wiedergabe/Pause
③ Titel/Track/Kapitel vor
4 Zur Playlist Seite/Hauptmenü der DVD
⑤ Vollbild
6 DVD Einstellungen

EDERGABE

IPOD/USB/SD/DISC

USB/SD/Disc Modus:

■ Stellen Sie sicher, dass Ihr Datenträger mit FAT32 formatiert wurde.
■ Je nach Ordnerstruktur und Inhalt ist die Anzahl der verfügbaren Ordner begrenzt.
■ Beachten Sie, dass die Geschwindigkeit der Indizierung des Datenträgers von Speicherkapazität, Zugriffsgeschwindigkeit, sowie der darauf befindlichen Datenmenge abhängig ist.
■ Bei der Verwendung einer externen Festplatte achten Sie darauf, dass diese mit FAT32 formatiert wurde und nicht mehr als max. 400 mA Strom aufnimmt. Andernfalls kann diese nicht verwendet werden bzw. es ist mit Funktionsstörungen zu rechnen.
■ Nur der iPod Modus unterstützt Abum Art (Anzeige des Album Covers).

iPod Modus:

Abhängig von der zu durchsuchenden Datenmenge, kann es beim ersten Zugriff zu Verzögerungen kommen. Der iPod muss beim ersten Mal den Suchindex erstellen und übertragen.

■ iPods/iPhones stellen, abhängig von Inhalt und Sortierung, einen erweiterten Informationsumfang auf der Playlist-Seite dar.

HINWEIS:

Auf www.zenec.com erhalten Sie zusätzliche Info zu:

■ Kompatible Dateiformate sowie mögliche Beschränkungen.
■ iPod/iPhone Kompatibilitätsliste.

BLUETOOTH MODUS

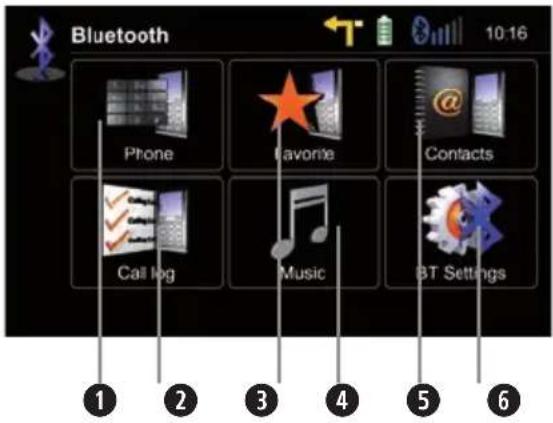

Bluetooth Hauptmenü:

Tippen Sie auf ein Icon um es auszuwählen.

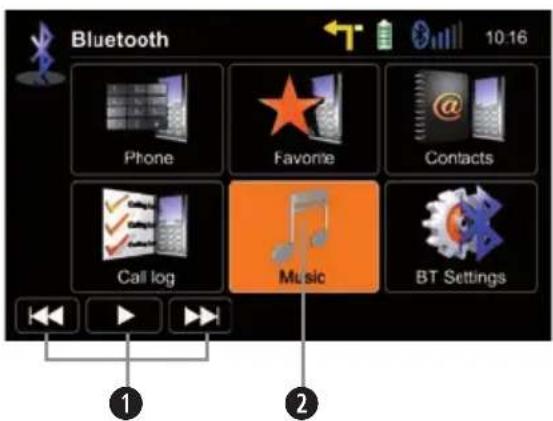

Bluetooth Phone Favorite Contacts Call log Music BT Settings 1 2 3 4 5 6

A2DP (De-)aktivierung:

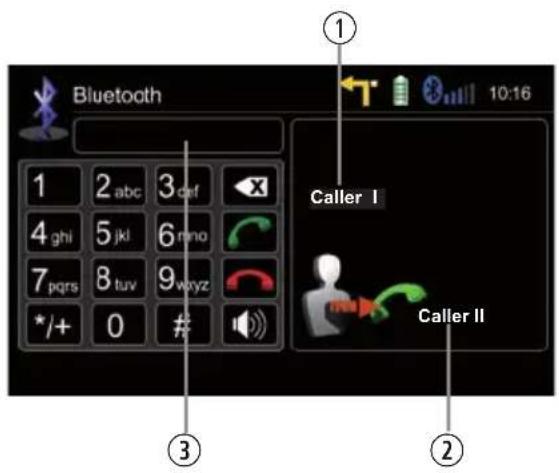

Anruf annehmen, wählen, aufl egen, makeln:

Bluetooth 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz */+ 0 # ① Caller I ② Caller II

Anzeigeelemente:

① Erster eingehender Anruf
② Zweiter eingehender Anruf
③ Anzeige Nummerneingabe

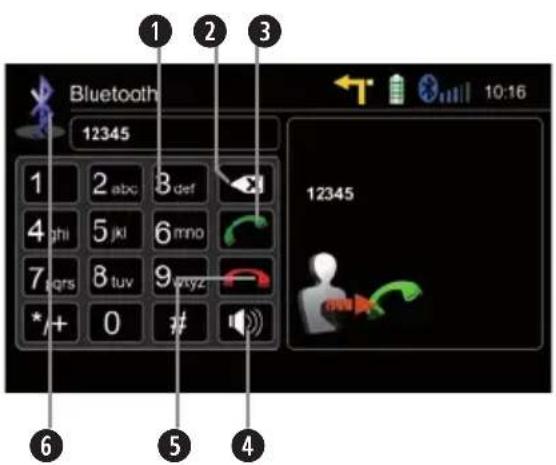

Bluetooth 12345 1 2 3 1 2 abc 8 def 4 ghi 5 jkl 6 mno 7 qrs 8 tuv 9 wxyz */+ 0 # 12345 6 5 4

Bedienelemente:

① Eingabetastatur
② Löscht die zuletzt eingeg. Ziffer
③ Anruf annehmen, Anrufe makeln
4 Schaltet Anruf zwischen Freisprech-einrichtung und Mobiltelefon (Privatmodus) um
5 Aktives Gespräch beenden ggf. zum ersten Gespräch zurück
6 Zum BT Hauptmenü zurück

BLUETOOTH MODUS

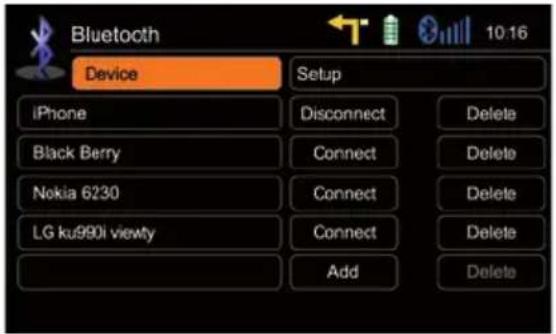

Mobiltelefon koppeln:

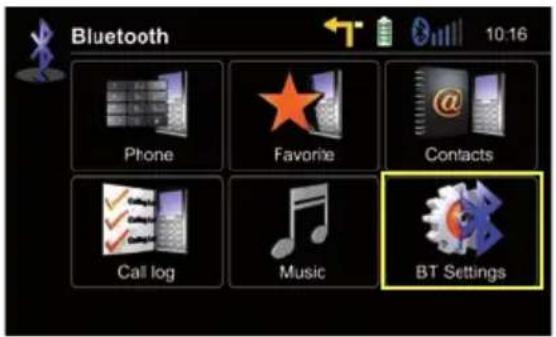

1 Tippen Sie auf BT Settings/Einstellungen > Devices/Geräte

2 Tippen Sie auf "Add/Hinzufügen" um nach Bluetooth Geräten zu suchen.

3 Wählen Sie Ihr Gerät aus der Liste. Bestätigen Sie mit "Add/Hinzufügen".

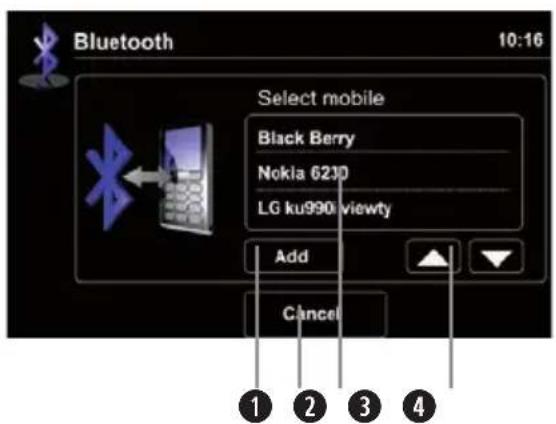

Bluetooth 10:16 Select mobile Black Berry Nokia 6210 LG ku990 viewty Add Cancel ① ② ③ ④

Bedienelemente:

1 Gewähltes Mobiltelefon zwecks Koppeln bestätigen
② Zurück zu den Bluetooth Einstellungen
③ Tippen Sie auf das gewünschte Handy
4 In der Liste blättern

BLUETOOTH MODUS

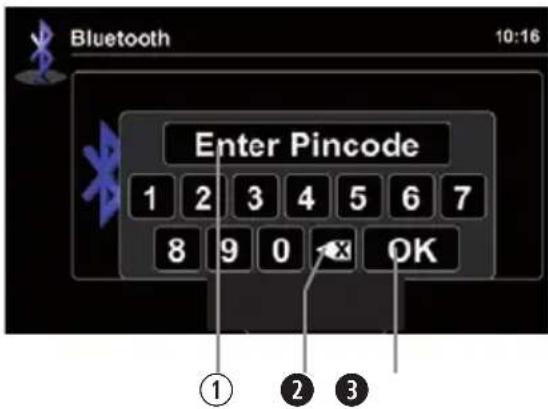

4 Geben Sie hier den Pin-Code ein und bestätigen mit "OK".

Bluetooth 10:16 Enter Pincode 1 2 3 4 5 6 7 8 9 0 OK ① ② ③

① Pin Code
② Löscht die zuletzt eingegebene Ziffer
3 Pin Code bestätigen

5 Auf Anfrage Ihres Mobiltelefons tippen Sie dort den identischen Code ein und bestätigen. Die Meldung "Gerät erfolgreich verbunden" zeigt die erfolgreiche Kopplung an.

HINWEIS:

Falls Sie mehrere Mobiltelefone verbinden möchten, beachten Sie bitte:

■ Schalten Sie die automatische Verbindungsfunktion aus, während Sie weitere Mobiltelefone zum ersten Mal koppeln.
■ Verwenden Sie unterschiedliche Pin Code Paare für jedes neu verbundene Mobiltelefon.

BLUETOOTH MODUS

Kontaktmanagement:

Bluetooth Contact Details 1. Amolla 2. Andrew 3. Bertram 4. Bessie 5. Bill Jiason 6. Björn

Bedienelemente:

① Zum BT Hauptmenü zurück
② Tippen Sie auf die Telefonnummer des Kontaktes um einen Anruf zu tätigen
③ Suche
4 Tippen Sie auf den Stern zum Abspeichern als Favorit
⑤ Wählen Sie hier den Namen aus
6 Auswahl der Tastatursprache

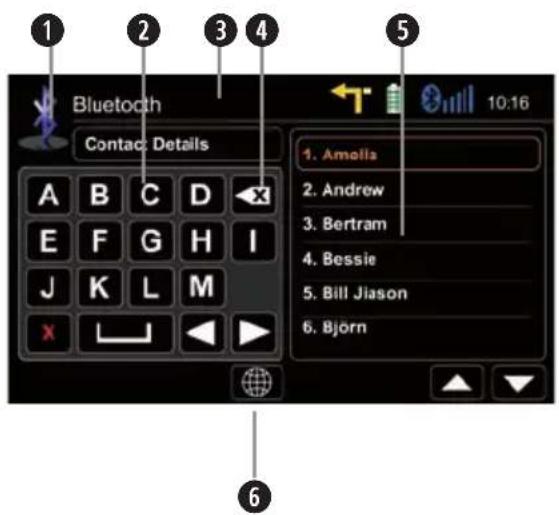

Suche nach einem Eintrag:

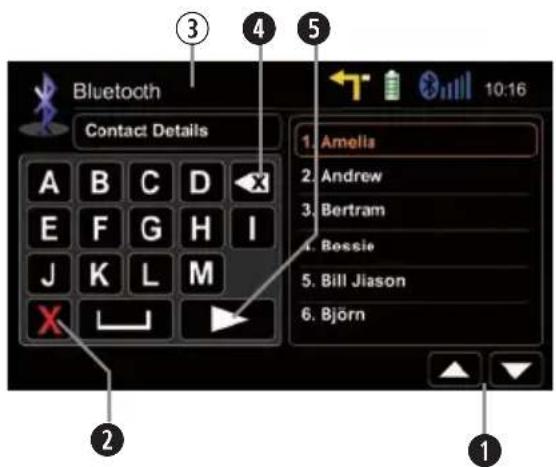

Bluetooth Contact Details A B C D X E F G H I J K L M X 1. Amelia 2. Andrew 3. Bertram 4. Bossie 5. Bill Jiason 6. Björn 10:16

① Keine Funktion während der Nummerneingabe
② Eingabemaske beenden
③ Anzeige der Eingabe
4 Löscht den zuletzt eingegebenen Buchstaben
⑤ Nächste Seite der Eingabemaske (Keypad) aufrufen

HINWEIS:

Es ist möglich mit bis zu 15 Anfangsbuchstaben zu suchen.

BLUETOOTH MODUS

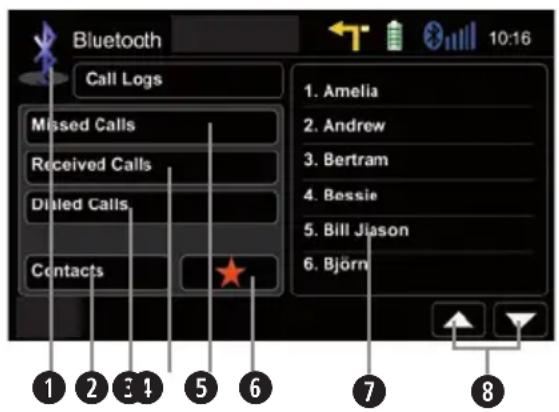

Telefonbuch verwalten:

① Zum BT Hauptmenü zurück
② Springe zum Telefonbuch
3 Liste der ausgehenden Anrufe aufrufen
4 Liste der eingehenden Anrufe aufrufen
⑤ Liste der verpassten Anrufe aufrufen
6 Springe zu den Favoriten
⑦ Tippen zum Anrufen
8 In der Liste blättern

HINWEIS:

■ Synchronisierung, Übertragung, Sortierung und Anzeige der Mobilfunk-einträge, sind auf die modell- und markenspezifische Unterstützung Ihres Handymodells angewiesen. Bei Synchronisierungsproblemen beenden Sie die Verbindung und wiederholen die Kopplung.
Der automatische Synchronisierungsvorgang erfordert bei manchen Handys eine explizite Autorisierung. Beachten Sie hierzu die Herstellerangaben in der Betriebsanleitung des jeweiligen Handys.
■ Bei Synchronisierungsproblemen tippen Sie im Bluetooth Hauptmenü entweder auf "Kontakte/Contacts" oder auf "Rufl iste/Call Log" und halten die Taste gedrückt, um eine Neu-Synchronisierung des gesamten Telefonbuches zu erzwingen.

BLUETOOTH MODUS

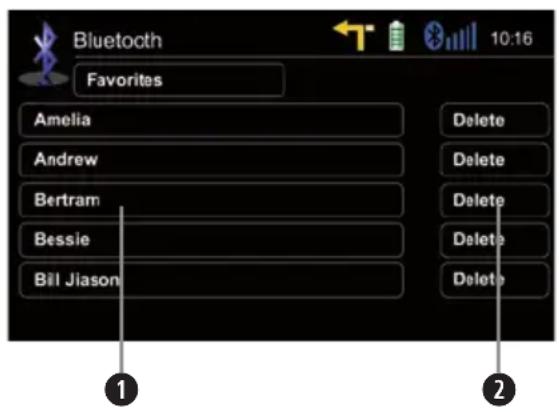

Verwalten der Favoriten:

① Tippen um Favoriten anzurufen
② Löschen des Favoriten

HINWEIS:

■ Beachten Sie, dass durch Beenden der Verbindung bzw. Löschen eines Mobiltelefones, die Favoritenliste nicht beeinfl usst wird. Die dortigen Einträge müssen explizit einzeln gelöscht werden.

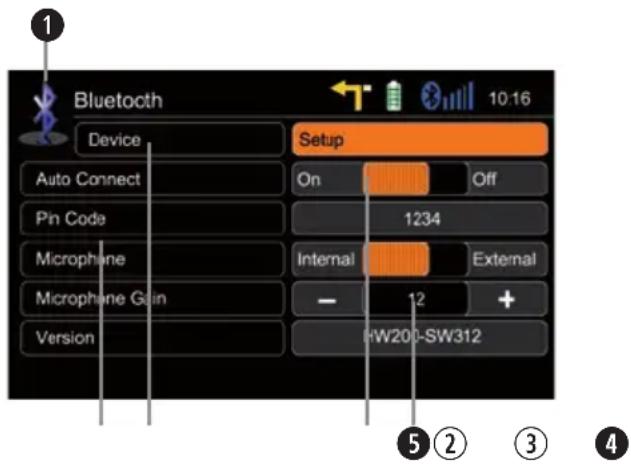

Setup Einstellungen:

Bluetooth Device Setup On Off Auto Connect Pin Code 1234 Microphone Internal External Microphone Gain - 12 + Version HW200-SW312 ⑤②③④

① Zum BT Hauptmenü zurück
② Optionen
③ BT Geräteeinstellungen
④ Auswahl Mikrofon
5 Auf +/- Tippen um die Empfindlichkeit des Mikrofons einzustellen

HINWEIS:

■ Falls Ihr Telefon nicht gefunden wird, stellen Sie sicher, dass die Bluetooth Funktion auf Ihrem Handy eingeschaltet und im Modus "Für andere Geräte sichtbar" ist.
Bluetooth Verbindungen funktionieren bis zu einem Umkreis von 8 m normalerweise fehlerfrei. Hindernisse bzw. Sichtbarrieren können diesen Abstand verringern.
■ Sie können bis zu fünf verschiedenen Telefone mit jeweils 1000 Telefonbuch-Kontakten koppeln und synchronisieren.
■ Zur Benutzung der Freisprecheinrichtung muss Ihr Handy vorher gekoppelt und verbunden werden.
■ Leider kann der volle Funktionsumfang nicht für jedes Mobiltelefon garantiert werden.
■ Auf www.zenec.com finden Sie eine aktuelle Liste der kompatiblen Mobiltelefone, sowie aktuelle Software-Updates für Ihr ZENEC Gerät.

NAVIGATIONS MODUS

So geben Sie ein Ziel ein und starten die Zielführung:

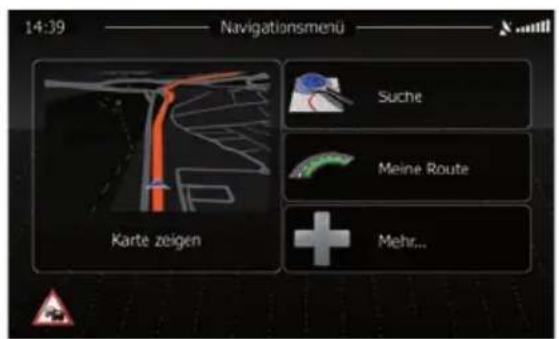

14:39 Navigationsmenü Suche Meine Route Karte zeigen Mehr...

Tippen Sie auf "Suche".

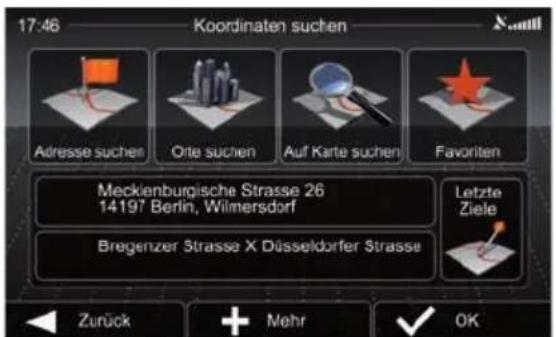

17:46 Koordinaten suchen Adresse suchen Orte suchen Auf Karte suchen Favoriten Mecklenburgische Strasse 26 14197 Berlin, Wilmersdorf Letzte Ziele Bregenzer Strasse X Düsseldorffer Strasse Zurück Mehr OK

Wählen Sie Ihre bevorzugte Eingabemethode. Hier im Beispiel: "Adresse suchen".

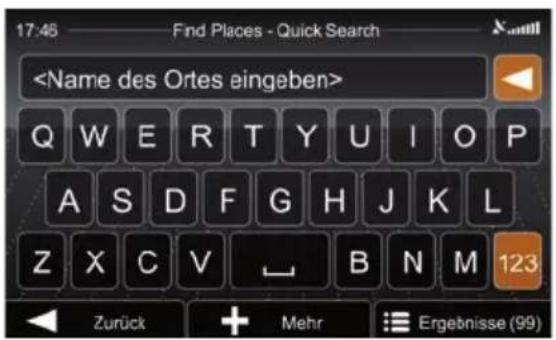

Q W E R T Y U I O P A S D F G H J K L Z X C V B N M 123 Zurück Mehr Ergebnisse (99)

Ort, Strasse und Hausnummer eingeben.

Jeden Schritt mit bestätigen.

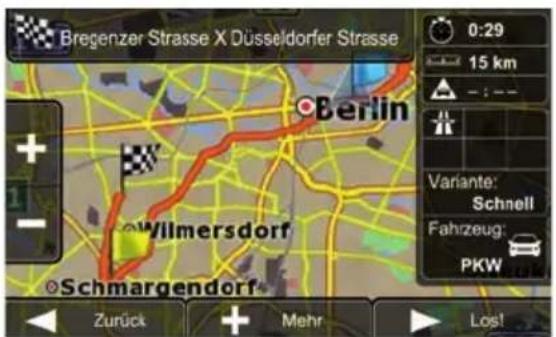

Bregenzer Strasse X Düsseldorfer Strasse 0:29 15 km Variante: Schnell Fahrzeug: PKW + - Berlin Wilmersdorf Schmargendorf Zurück + Mehr Los!

Das Programm berechnet nun die geplante Route. Nach erfolgter Berechnung brauchen Sie zum Navigieren nur noch auf "Los!" zu tippen.

NAVIGATIONS MODUS

HINWEIS:

■ Für die Bedienung der Navigation lesen Sie bitte die ausführliche, separate Bedienungsanleitung, welche im Lieferumfang enthalten ist.
Während der Navigation können Sie einen anderen Wiedergabemodus wählen und wiedergeben. In diesem Fall verringert die Navigation die Lautstärke des aktuellen Wiedergabemodus für die Dauer der Navigationsdurchsage.
■ Die Lautstärke der Navigationshinweise lässt sich mit dem PWR/VOL Regler während einer Navigationsdurchsage einstellen. Die eingestellte Lautstärke bleibt gespeichert.
■ Die Audio-Wiedergabe wird, bei Navigationsansagen, auf Volume 10 heruntergeregelt. Bei einer voreingestellten Lautstärke von unter 10 wird die Audiowiedergabe stummgeschaltet (Mute).

SYSTEM SETUP/ERSTE EINSTELLUNGEN

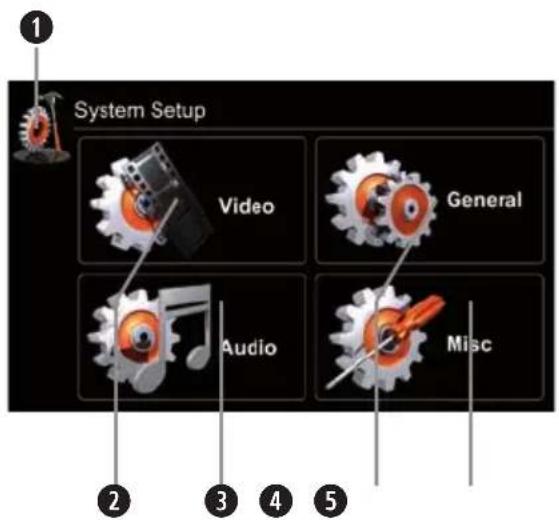

Setup Hauptbildschirm:

① Zurück zum vorherigen Menü. Funktioniert auch in allen vier Untermenüs
② Siehe Kapitel Setup Video
③ Siehe Kapitel Setup Audio
4 Siehe Kapitel Setup General
5 Siehe Kapitel Setup Misc

Empfohlene Einstellungen bei Inbetriebnahme:

OSD Sprache auswählen: Unter Setup>General>Language

wählen Sie die gewünschte OSD-Sprache aus (Bildschirmanimation verdeutlicht Ihre Einstellungen).

Rückfahrkamera: Unter Setup>General>Driver Assist:

können Sie die Umschaltung aktivieren (siehe Bildschirmanimation).

Unter Setup>Divers>Hilfe

1. USB-Stick mit FAT32 formatieren.
2. USB-Stick ans Gerät anschliessen.
3. Tippen Sie auf "OK" unter der System Settings Export Option, um den Export der Systemeinstellungen zu starten.

1. USB-Stick ans Gerät anschliessen.
2. Tippen Sie auf "OK" unter der System Settings Import Option, um den Import zu starten.
3. Schalten Sie das Gerät nach erfolgreichem Import aus und wieder an (Neustart).

HINWEIS:

■ Stellen Sie sicher, daß der verwendete USB-Stick auch tatsächlich mit FAT32 formatiert wurde.
■ Nehmen Sie keinerlei manuelle Modifi kationen an der vom Programm generierten Exportdatei vor. Ein Import ist nur mit einer korrekten bzw. einer völlig integren Datei möglich.
■ Bei neu hinzugekommenen Funktionen, z.B. nach einem Update, werden diese immer auf Standardwerte gesetzt. Dies kompensiert somit fehlende Werte der Importdatei.
Nach einem Update empfehlen wir, die Update Installationsanweisungen noch einmal genau auf Hinweise zum Import von Systemeinstellungen zu untersuchen und zu beachten.

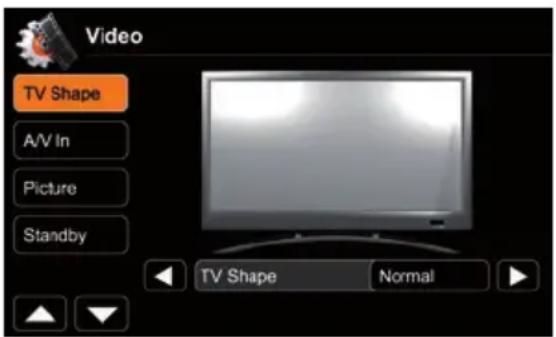

Passen Sie hier das dargestellte Bildschirmseitenverhältnis dem Seitenverhältnis der Videodatei an.

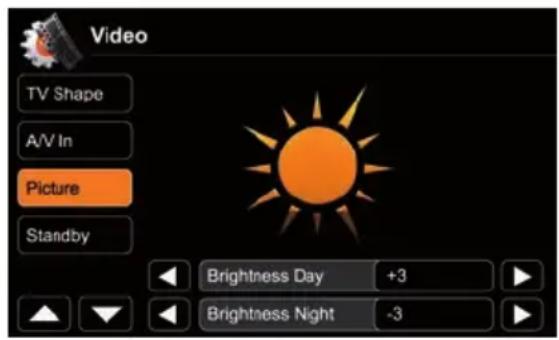

Eine Bildschirmanimation visualisiert Ihre TFT Helligkeitseinstellungen. Die Umschaltung der Tag- und Nacht Helligkeiten erfolgt automatisch nach Auswertung des GPS Zeitstempels.

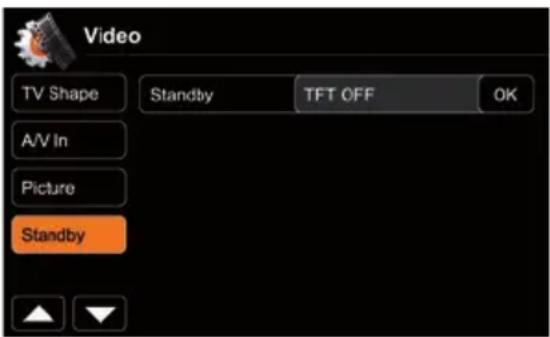

Video TV Shape Standby TFT OFF OK A/V In Picture Standby

Standby-Aktivierung schaltet den Bildschirm dunkel. Davon abgesehen, läuft das Gerät normal weiter.

Ein Tippen auf den Bildschirm schaltet diesen wieder hell.

Name Beschreibung Funktion Einstellbereich
TV-Einst.	Videoanzeige Einstellungen	Seitenverhältnis	Normal
			Kino

Bild	TFT Helligkeits-einstellungen	Helligkeit Tag 0..	20
		Helligkeit Nacht 0..	20

Standby TFT AUS

SETUP: AUDIO

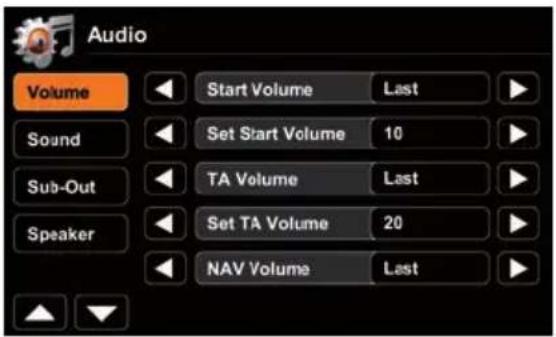

"Letzte" wählt die zuletzt eingestellte Lautstärke. Mit "Einstellen" stellen Sie einen bestimmten Wert ein.

Abgleich der relativen

Eingangs-Signalstärken.

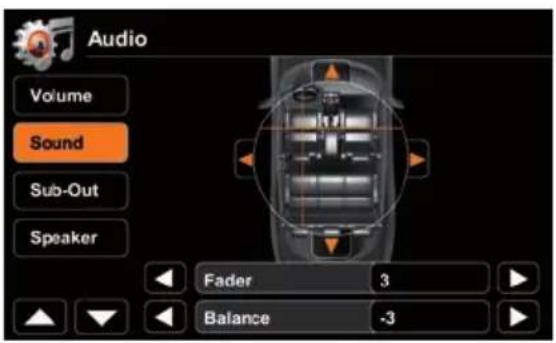

Audio Volume Sound Sub-Out Speaker Fader 3 Balance -3

Visuelle Darstellung der aktuellen Fader und Balance Einstellungen.

EQ Frequenzeinstellungen,

EQ Bänder festlegen.

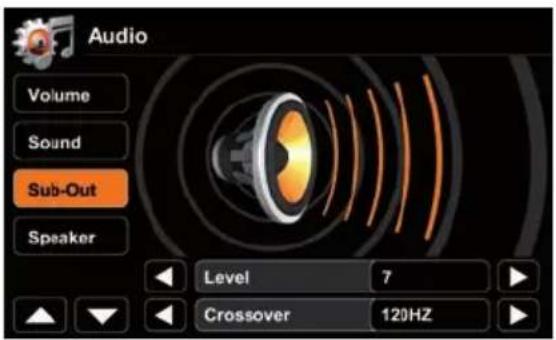

Audio Volume Sound Sub-Out Speaker Level 7 Crossover 120HZ

Visuelle Darstellung der aktuellen Sub-Out Pegel Einstellungen.

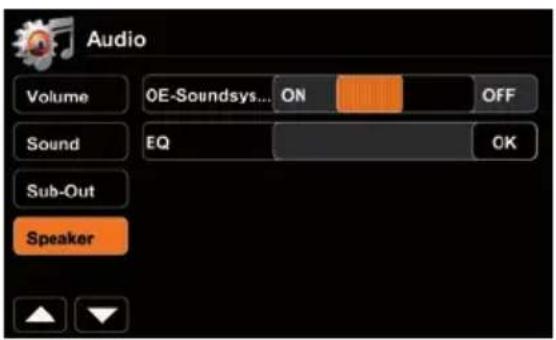

Audio Volume OE-Soundsys... ON OFF Sound EQ OK Sub-Out Speaker

Sollte Ihr Fahrzeug ab Werk mit einem integrierten OE Soundsystem ausgerüstet sein, so aktivieren Sie den Parameter "OE Soundsystem" zur Vermeidung von Störungen.

Mit "OK" gelangen Sie zum Equalizer.

HINWEIS:

Lautstärke	Beschreibung Funktion Einstellbereich
	Audio mixer	Lautstärke beim Start Letzte, Einstellen
		Einstellung 0...40
		TA Lautstärke Letzte, Einstellen
		Einstellung 0...40
		NAV Lautstärke Letzte, Einstellen
		Einstellung 0...40
	Abstimmung der relativen Eingangs-Signalstärken	Tuner rel. 0...14
		CD/DVD rel. 0...14
		USB/SD/iPod rel. 0...14
		A/V In rel. 0...14

Sound	Einstellungen	Fader	vorne 9, center 0, hinten -9
		Balance	links -9, center 0, rechts 9
	EQ Frequenzen	Bassfrequenz 50, 100, 200 Hz
		Mittenfrequenz	0.5, 1, 2 kHz
		Höhenfrequenz	5, 10, 15 kHz
	Loudness		An, Aus

Sub-Out	Sub-Out Einstellungen	Level rel. -7...+7
		Crossover	55, 80, 120 Hz

Speaker	Lautsprecher System Einstellungen	OE Soundsystem	An, Aus
		Equalizer öffnen	OK

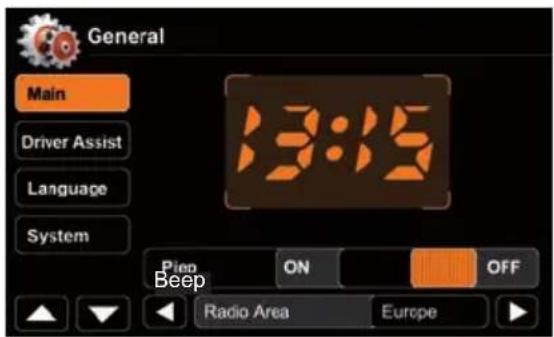

SETUP: GENERAL

Systemzeit wird periodisch, anhand des GPS Zeitstempels, nachjustiert.

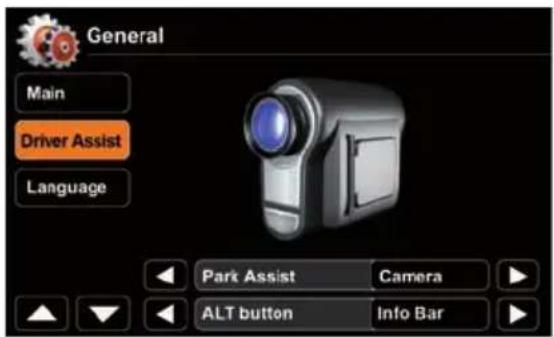

Eingestellte Fahrhilfe wird hier optisch dargestellt. Bsp.: Rückfahrkamera

Stummschaltung: Audiosignal wird beim Rückwärtsfahren abgeschaltet.

Mit der Flagge werden die Spracheinstellungen verdeutlicht.

HINWEIS:

Name Funktion Einstellbereich
Main	Piep An, Aus
	Radiogebiet Europe, USA, Latin (Amerika)
	Bluetooth An, Aus
	Lautstärke Pop-Up An, Aus
	Antenna Supply An, Aus

HINWEIS:

■ Falls Sie keine aktive Antenne besitzen, so stellen Sie den Parameter "Antenna Supply" auf "AUS".

Fahrhilfen	Einparkhilfe	Aus, Rückfahrkamera
	ALT Taste	Infobar, Standby
	Rückwärtsfahren stummschalten	An, Aus

Sprache OSD

OSD-Menüsprache einstellen

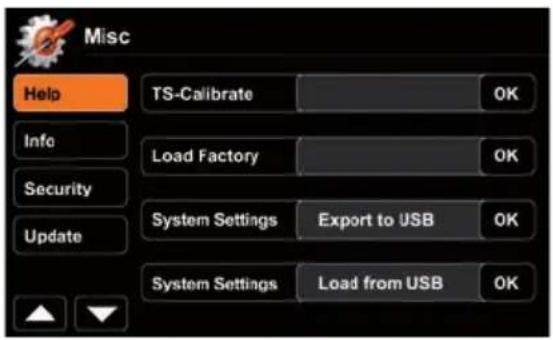

SETUP: DIVERSE

Sie können Systemeinstellungen auf einen USB-Stick sichern bzw. von USB-Stick wiederherstellen. Diese Funktion ist insbesondere nach einem Firmware Update, oder nach einer kompletten Trennung von der Spannungsversorgung, sehr hilfreich.

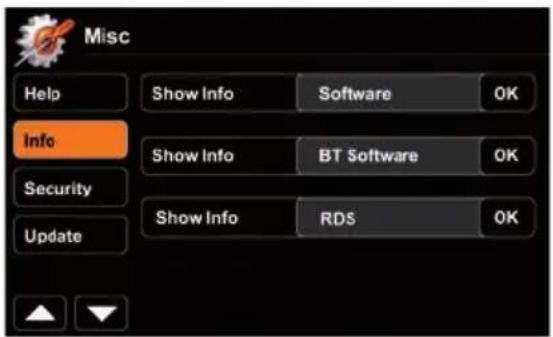

Tippen Sie auf "OK", um sich die jeweilige Softwareversion anzeigen zu lassen.

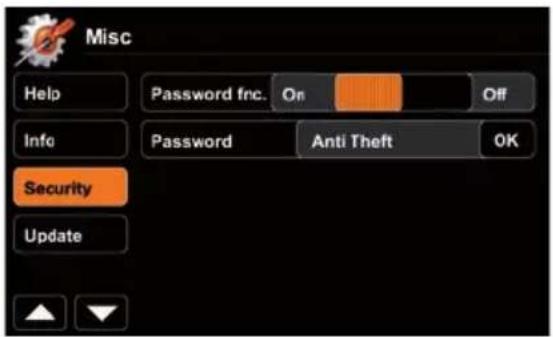

Aktivieren Sie die Passwortfunktion um das Gerät bei vorübergehenden Stromausfall (z.B. im Falle eines Diebstahls) zu schützen.

Benutzen Sie einen beliebigen Vierziffer Pincode. Zum Rückstellen geben Sie statt dessen "0000" ein.

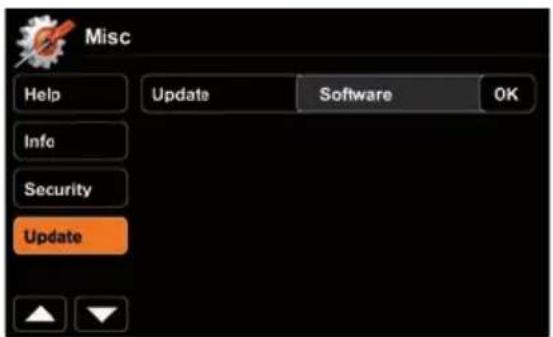

Mit "OK" starten Sie ein Software-Update. Vorbereitungen und Einzelheiten entnehmen Sie bitte VOR der Aktualisierung der beiliegenden Update Installationsanweisung.

HINWEIS:

Hilfe	TS (Touchscreen) kalibr.	OK startet die Kalibrierung
	Load factory OK lädt die Werkseinstellungen
	System settings	Speichert Einst. auf USB-Stick
	System settings	Import Einst. von USB-Stick

Info	Zeige Info Software
	Zeige Info	BT Software
	Zeige Info	RDS

Sicherheit	Passwortfunktion An, Aus
	Passwort	OK erlaubt PW Eingabe

Vergleichen Sie die installierte Softwareversion mit der aktuellen Version von www.zenec.com. Gehen Sie dort auf Support und dann auf Download.

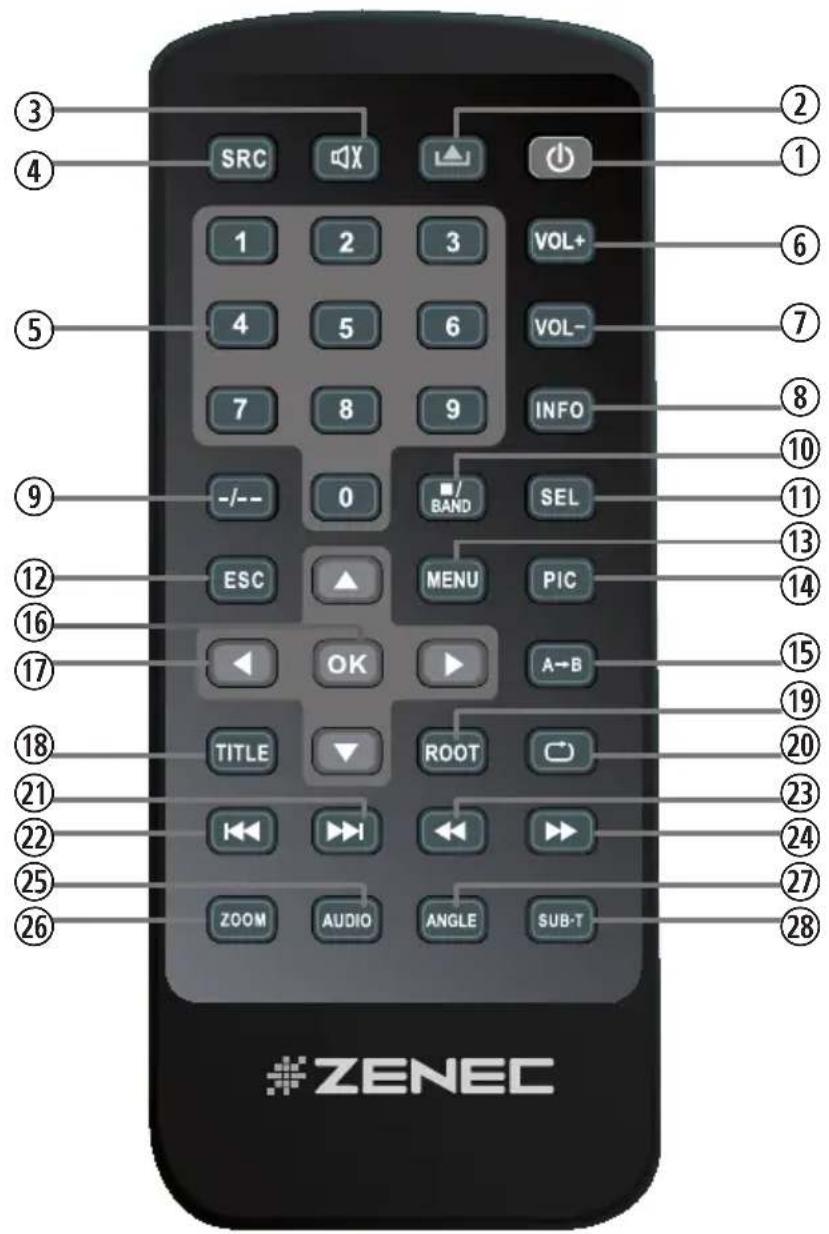

HAUPTFERNBEDIENUNG

Tastenanordnung

SRC 1 2 3 VOL+ 4 5 6 VOL- 7 8 9 INFO -/- - 0 BAND SEL ESC ▲ MENU PIC OK A→B TITLE ROOT ZOOM AUDIO ANGLE SUB-T ZENEC

HAUPTFERNBEDIENUNG

1. POWER

Gerät an-/ausschalten

2. EJECT

Disc auswerfen

3. MUTE

Stummschaltung Ein/Aus

4. SRC

Quelle wechseln

5. NUMMERNTASTEN

Eingabe Track/Kapitel/Titel

6. VOL+

Lautstärke erhöhen

7. VOL-

Lautstärke verringern

8. INFO

Anzeige der DVD Informationen

9. GOTO

Nummerneingabe-Dialog öffnen

10.STOP/BAND

Stop DVD/ Wechsel Radioband

11.SEL

EQ öffnen

12.ESC

Menü/EQ schliessen

13.MENU

Hauptmenü öffnen

14. PIC

Keine Funktion

15.REPEATA->B

Definiert Punkt A und B einer DVD Wiedergabeschleife

16.OK

Wiedergabe/Pause, Bestätigen

17.RICHTUNGSTASTEN

Auswahl treffen; Cursor bewegen

18. TITLE

DVD Titel Menü öffnen

19. ROOT

DVD Hauptmenü öffnen

20. REPEAT

Wiederhole Track/Kapitel/Titel

21. SKIP NEXT

Nächster Track/Preset/Kapitel/Titel

22. SKIP PREVIOUS

Vorheriger Track/Preset/Kapitel/Titel

23. SCHNELLER RÜCKLAUF

Schneller Rücklauf; Tuner: -50kHz

24.SCHNELLERVORLAUF

Schneller Vorlauf, Tuner: +50kHz

25. AUDIO

DVD Audio Sprache wechseln

26. ZOOM

Zoom Hinein/Heraus

27. ANGLE

DVD Betrachtungswinkel auswählen

28. SUB-T

DVD Untertitel wechseln

HINWEIS:

■ Die Verfügbarkeit einiger Funktionen hängt vom momentan ausgewählten Modus sowie dem eingelegten Medientyp ab.

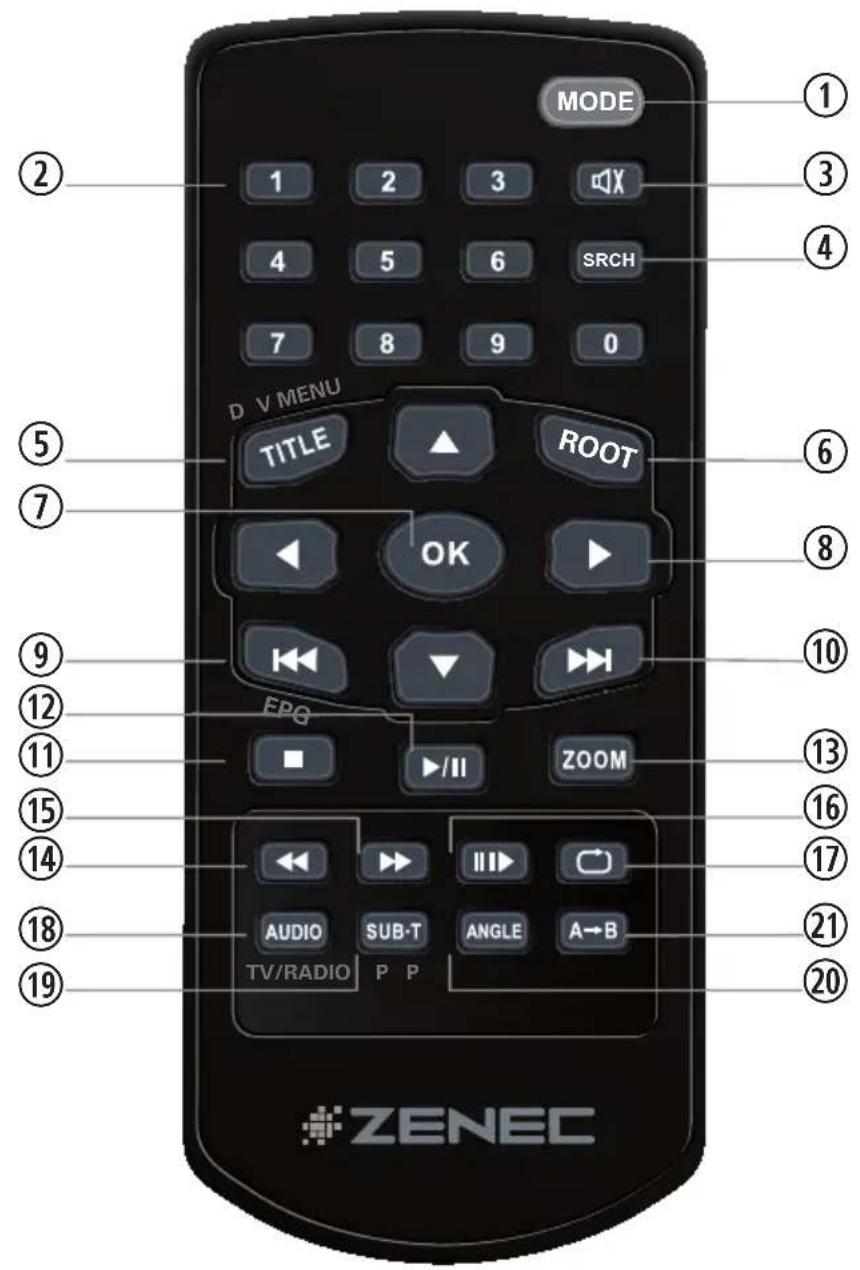

M-ZONE FERNBEDIENUNG

Tastenanordnung

MODE 1 2 3 4 5 6 SRCH 7 8 9 0 D V MENU TITLE ROOT OK EPO ZOOM TV/RADIO P P 1 ① ③ ④ ⑤ ⑦ ⑧ ⑨ ⑩ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟C ZENEC

ZONE FERNBEDIENUNG

1. MODE

Quelle wechseln

2. NUMMERNTASTEN

Eingabe Track/Kapitel/Titel

3. MUTE

Stummschaltung Ein/Aus

4. SEARCH/NUMMERNTASTEN

Eingabe Track/Kapitel/Titel

5. TITLE

DVD Titel Menü öffnen

6. ROOT

DVD Hauptmenü öffnen

7. OK

Wiedergabe/Pause, Bestätigen

8. RICHTUNGSTASTEN

Auswahl treffen; Cursor bewegen

9. SKIP PREVIOUS

Vorheriger Track/Preset/Kapitel/Titel

10. SKIP NEXT

Nächster Track/Preset/Kapitel/Titel

11. STOP

Wiedergabe stoppen

12. PLAY/PAUSE

Wiedergabe und Pause wechseln

13. ZOOM

Zoom Hinein/Heraus

14. SCHNELLER RÜCKLAUF

Schneller Rücklauf

15. SCHNELLER VORLAUF

Schneller Vorlauf

16. SLOW

Wiedergabe in Zeitlupe

17. REPEAT

Wiederhole Track/Kapitel/Titel

18. AUDIO

DVD Audio Sprache wechseln

19. SUB-T

DVD Untertitel wechseln

20. ANGLE

DVD Betrachtungswinkel auswählen

21. REPEAT A->B

Definiert Punkt A und B einer DVD Wiedergabeschleife

HINWEIS:

■ Die Verfügbarkeit einiger Funktionen hängt vom momentan ausgewählten Modus sowie dem eingelegten Medientyp ab.

EXTERNE WIEDERGABE & QUELLEN

M-Zone

Main Menu 10:16 SD-Card Setup Bluetooth AV-1 DVBT M-Zone

Bedienelemente:

① Direktwahl DVB-T
2 Direktwahl M-Zone

1 Main Menu 10:16 DVD DVBT Off 2 3 4

Bedienelemente:

① Direktwahl Main Menu
② Auswahl DVD
③ Auswahl DVB-T
4 M-Zone deaktivieren

HINWEIS:

Ist die M-Zone deaktiviert, ist auf den angeschlossenen Monitoren kein Bildinhalt zu sehen und das Bild bleibt schwarz.
■ Die Lautstärke des Stereo Audioausgangs der M-Zone kann mit dem Gerät nicht verändert werden. Die gewünschte Lautstärke muss direkt an der angeschlossenen Peripherie (Beispiel: Deckenmonitor) eingestellt werden.
■ Entspricht die Wiedergabequelle der M-Zone der Quelle des Hauptbereiches, so liegt kein Audiosignal an dem M-Zone Stereo Audioausgang an.
■ Die M-Zone Funktion beendet sich selbstständig nach dem Ausschalten des Gerätes und muss nach dem erneuten Einschalten wieder manuell ausgewählt werden.

EXTERNE WIEDERGABE & QUELLEN

DVB-T

Main Menu 10:16 SD-Card Setup Bluetooth AV-1 DVBT M-Zone

Bedienelemente:

① Direktauswahl DVB-T

Program List 0001 SF info 0002 TSR1 0003 RSILA 1 0004 Bayerisches FS 0005 hr-fernsehen 0006 SWR Fernsehen 0007 WDR Fernsehen 0008 ZDF 0009 3sat 2010/11/23 11:38:47 OK EXIT

Bedienelemente:

① Tippen Sie im DVB-T Bildschirm oben links, um zurück in das Hauptmenü zu gelangen

HINWEIS:

Es ist ein zusätzliches und externes ZENEC DVB-T Empfangsgerät notwendig. Beachten Sie hierzu die Kompatibilitätsliste und die Bedienungsanleitung des gewünschten ZENEC DVB-T Empfängers.
Kompatible DVB-T Empfangsgeräte lassen sich einfach und komfortabel über den Touchscreen bedienen.
■ Die DVB-T Funktion beendet sich nach dem Ausschalten des Gerätes selbstständig und muss nach dem erneuten Einschalten wieder manuell ausgewählt werden.

GLOSSAR

A2DP Bluetooth Audio Standard

AC-Control Optische Statusdarstellung der Klimaanlage

AUX In Hilfseingang, nur Audio

A/V In kombinierter Audio/Video Eingang

Button Engl. Knopf, (Bildschirm-) Taste

CAN-Bus Industrieller Steuergeräte-Kommunikationsstandard in KFZ

CAN/Stalk IF Schnittstelle/Interface um CAN Bus Daten mitzuschneiden/ zu verarbeiten

Cursor Engl. Eingabezeiger, oft blinkend, Positionsanzeiger z.B. Mauszeiger

DVB-T Engl. Digital Video Broadcasting, Terrestrisch ausgestrahlter TV-Standard

EQ Abkürzung für Equalizer

FAT32 File allocation table 32-bit, Dateizuordnungstabelle mit 32 bit

GSM Engl. Global System for Mobile Communications, Handynetz

GUI Engl. Graphical User Interface, Graphische Benutzeroberfläche

HMI Engl. Human Machine Interface – Schnittstelle Mensch Maschine

ID3-Tag Erweiterte Informationen eingebunden in MP3 Dateien

Icon Engl. Bildzeichen, Abbildung mit Funktion

Makeln beim Telefonieren: z.B. ein neues Gespräch annehmen, während man das erste Gespräch vorübergehend stummschaltet

Media Link box Anschlussbox zum leichteren Anschluss von Peripherie (z.B. USB-Stick)

M-Zone Back seat area – Rücksitzbereich

OBC Benutzeroberfläche um den Bordcomputer zu bedienen

OE Engl. Original Equipment, Original-Ausrüstung

OPS Engl. Optical Parking system, Optische Darstellung von Parksensorsignalen

OSD Engl. On-Screen-Display, Bildschirm-Menüs

Phantomspeis. Die über das Antennenkabel selbst verlaufende Versorgungsspannung für die Antenne bzw. den Antennenverstärker.

POI Engl. Point of Interest, Interessanter Ort

Preset Speichern von Parametern zur Direktauswahl

Root Engl. Wurzel, Stammverzeichnis eines Dateisystems

Shuffle Engl. Mischen, Zufallswiedergabe

Slide Engl. Schieben, gleiten, Touchscreen-Menüs mit der Fingerspitze wechseln

TMC/TMC Pro Engl. Traffic Message Channel/TMC Professional, Übertragung v. Verkehrsinfos, aufmoduliert auf normale Radiosignale

FEHLERSUCHE

Problem Ursache	Lösung
ALLGEMEIN
Das Gerät schaltet nicht ein.	Radiosicherung defekt.	Durch eine Sicherung gleichen Typs ersetzen.
	Hauptsicherung im Sicherungs-kasten des Radios defekt.	Durch eine Sicherung gleichen Typs ersetzen.
	Falsche Bedienung.	RESET drücken und Bedienungs-anleitung noch einmal lesen.
Kein/sehr leise Audiowiedergabe.	Die Audioausgänge wurden nicht richtig verbunden.	Verbinden Sie die Audioausgänge gemäss dem Anschlussdiagramm.
	Die Lautstärke ist sehr leise eingestellt.	Erhöhen Sie die Lautstärke.
	Die Lautsprecher sind defekt. Überprüfen Sie die Lautsprecher.
	Es funktioniert nur ein Kanal.	Überprüfen Sie die Balance der Audiokanäle.
	Die Lautsprecherkabel haben eine Verbindung zur Fahrzeugmasse.	Isolieren Sie die blanke Stelle oder tauschen Sie das Laut-sprecherkabel.
	Die Audiowiedergabe (Mute) wurde am Gerät stumm-geschaltet.	Schalten Sie die Audiowiedergabe am Gerät wieder ein.
Schlechte Audioqualität oder Verzerrungen.	Der Leistungsbedarf der Lautsprecher paßt nicht zur Ausgangsleistung des Gerätes.	Verwenden Sie passende Laut-sprecher.
	Die Lautsprecherkabel haben eine Verbindung zur Fahrzeugmasse.	Isolieren Sie die blanke Stelle oder tauschen Sie das Lautsprecherkabel.
TFT MONITOR
Kein Bild.	Die Handbremse ist nicht angezogen.	Ziehen Sie die Handbremse an.
	Der Bildschirm wurde am Gerät ausgeschaltet.	Schalten Sie den Bildschirm wieder ein.
Das Bild erscheint zu gross.	Falsches Bildformat gewählt.	Benutzen Sie das richtige Bildformat.
TUNER
Schlechter Radioempfang.	Die Fahrzeugantenne ist nicht richtig mit dem Gerät verbunden.	Verbinden Sie die Antenne gemäss dem Anschlussdiagramm.
	Die REG-Funktion ist aktiviert. Deaktivieren Sie die REG-Funktion.
	Die AF-Funktion wurde nicht aktiviert.	Aktivieren Sie die AF-Funktion.
MP3
Die ID3 Tags werden falsch angezeigt.	Das Dateiformat stimmt nicht oder die ID3 Tags auf der Disk sind fehlerhaft.	Verwenden Sie eine Disk mit anderen MP3-Dateien.

DVD-PLAYER
Die Disk kann nicht eingelegt werden.	Es befindet sich bereits eine Disk im Laufwerk.	Entfernen Sie zuerst die Disk im Laufwerk.
Die Disk kann nicht abgespielt werden.	Die Disk ist zerkratzt. Verwenden Sie eine andere Disk.
	Die Disk ist zu verschmutzt oder feucht.	Reinigen Sie die Disk.
	Die Disk ist nicht kompatibel. Verwenden Sie eine andere Disk.
	Die Jugendschutzfunktion ist zu hoch eingestellt.	Ändern Sie die Einstellung der Jugendschutzfunktion.
	Der Regional Code ist falsch.	Verwenden Sie eine Disk mit dem richtigen Regional Code.
	Die Disk ist falsch herum eingelegt.	Legen Sie die Disk richtig herum ein.

SPEZIFIKATIONEN ZE-NC4121D

GPS NAVIGATIONSSYSTEM

• 3D High-Definition Navigationssystem
• TMC und TMC Pro Empfänger
• Externe GPS Antenne
- 8 GB interner Flash-Speicher mit Kartenmaterial für 43 ost- und westeuropäische Länder und Premium POI Datenbank
- Menü und Sprachführung in 28 verschiedenen Sprachen
- 2D oder 3D Kartenansicht mit Auto-Zoom, realistischer 3D Geländedarstellung und 3D Sehenswürdigkeiten
- Eco und Smart Routenplanung, Import von Outlook Adressen, Autobahnfahrspurassistent mit realistischer Anzeige von Autobahnschildern etc.
• Text-to-Speech Funktion

PARROT BLUETOOTH FREISPRECHEINRICHTUNG

• Synchronisation von bis zu 1000 Kontakten mit max. 5 Rufnummern pro Kontakt
• Alphabetische Kontakt-Suchfunktion
• Internes und externes Mikrofon
  • Zukunftssichere aktualisierbare Bluetooth Firmware

MULTIMEDIA-PLAYER

• DVD Laufwerk
  • USB 2.0 Anschluss (via Media-Link Box)
• micro SD/SDHC Kartenleser (bis 32 GB)
  • Made for iPod/Made for iPhone
• Wiedergabe DVD Laufwerk: CD, CD-R/RW, MP3, WMA, DVD, DVD±R/RW, DVD-MP3, AVI, Xvid und JPEG
• Wiedergabe SD/USB: MP3, WMA, AVI, Xvid, H.264 und JPEG

GENERELLE MERKMALE

• Intuitiv bedienbare Bedienoberfläche in 20 verschiedenen Sprachen
• 6,5"/16,5 cm 16:9 HD TFT-LCD Display mit 800x480 Pixel Auflösung und Touchscreen-Steuerung
• RDS-Tuner mit 30 Stationsspeicherplätzen (18 UKW/12 MW)
• Multi-Zone Funktion
  • 4 x 50 Watt Digitalendstufe
  • 2 x IR-Fernbedienung

A/V-ANSCHLÜSSE

• 4.1-CH Vorverstärkerausgänge
• 2-CH Vorverstärkerausgänge ohne Lautstärkeregelung
• 2 x Videoausgänge (NTSC)
- 1 x A/V-Eingang
- Separator Videoeingang für Rückfahrkamera mit Umschaltfunktion
- Anschlussmöglichkeit für kompatible externe DVB-T oder DAB+ Empfänger

MARKEN/MODELL SPEZIFISCHE MERKMALE

• Vorbereitung für Lenkrad-Fernbedienung über externes Stalk/CAN Interface
• Rote Tastenbeleuchtung

HINWEIS:

ÄNDERUNGEN AM GERÄT NACH DRUCK DIESES HANDBUCHS BLEIBEN VORBEHALTEN.

WARRANTY 2 YEARS

Dear customer,

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich zum Kauf dieses Produktes von ZENEC entschlossen haben. Wir bitten Sie, die Originalverpackung aufzubewahren, z.B. für den Transport im Garantiefall. Wenn Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem das Gerät gekauft wurde. Dieses ZENEC Produkt ist durch eine Werksgarantie von 2 Jahren an den Erstkäufer ab Kaufdatum im Fachhandel gegen Material- bzw. Herstellungsfehler geschützt.

GARANTIE-EINSCHRÄNKUNGEN

Nicht unter Garantie fallen Schäden infolge von:

1. Unsachgemässem Einbau oder inkorrektem Audio- oder Stromanschluss.
2. Einwirkung von übermässiger Feuchtigkeit, Flüssigkeit, Hitze, Sonneneinstrahlung oder starker Verschmutzung.
3. Mechanischer Beschädigung durch Unfall, Fall oder Stoss, sowie Schäden durch nicht autorisierte Reparaturversuche und/oder Modifikationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des ZENEC Produktes beschränkt. Transportschäden und die Kosten des Rücktransportes sind durch diese Garantie nicht abgedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und Haftung für direkte/indirekte Folgeschäden werden ausdrücklich abgelehnt. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten Garantie-Karte und dem Original-Kaufbeleg geltend gemacht werden.

ZENEC MODEL: ZE-NC4121D

Serial number: ....

Sollten Sie dieses Gerät eines Tages entsorgen müssen, beachten Sie bitte dass elektrische Geräte nicht mit dem Haushaltsmüll entsorgt werden dürfen. Führen Sie das Gerät wenn möglich dem Recycling zu. Ihre lokalen Behörden oder Ihr Händler können Sie dementsprechend informieren (Richtlinie über die Entsorgung elektrischer und elektronischer Ausstattungen).

LEGAL DISCLAIMERS

Die Verpackung und das darin enthaltene Produkt entsprechen den Richtlinien der RoHS Verordnung. Halogenierte Flammhemmer werden weder in Kunststoffteilen des Produktes, noch für die Verpackung und Einlageteile verwendet.

Dieses Gerät enthält Kopierschutz-Technologie der Rovi Corporation, die durch U.S. Patente und weitere IP Rechte geschützt ist. Das Reverse Engineering als auch die Zerlegung des Gerätes ist verboten.

Die Bluetooth Weltmarke und deren Logos sind Eigentum der Bluetooth SIG, Inc. und jeglicher Gebrauch dieser wurde von Parrot S.A. lizenziert. Andere Marken und Markennamen sind Eigentum der entsprechenden Markeninhaber.

Alle Rechte vorbehalten. Das Parrot Markenzeichen auf dieser Verpackung ist das alleinige und exklusive Eigentum von Parrot S.A. Andere Marken und Markennamen sind Eigentum der entsprechenden Markeninhaber.

Elektrische Produkte, welche mit „Made for iPod“ und „Made for iPhone“ ausgezeichnet werden, entsprechen den technischen Standards von Apple und wurden speziell für den Gebrauch mit iPods oder iPhones entwickelt und zertifiziert.

Apple ist nicht für die Funktion oder das Einhalten rechtlicher Bestimmungen dieses Gerätes verantwortlich. Bitte beachten Sie, dass der Gebrauch dieses Produktes mit einem iPod oder iPhone die Wireless Performance beeinträchtigen kann.
