BEDIENUNGSANLEITUNG 21604 GB AEG-ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

bevor Sie Ihr neues Gerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch.

Sie ermöglicht Ihnen die Nutzung aller technischen Vorzüge des neuen Gerätes. Und sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege.

Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerätes.

Nach diesem Zeichen erhaltet Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit dem Kleeblatt sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Für evtl. auftretende Störungen enthält die Gebrauschsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt "Was tun, wenn...".

Sollten diese Hinweise nicht ausreichen, steht Ihnen unser Kunden-dienst jederzeit zur Verfügung. Beachten Sie dazu bitte den Abschnitt "Service" auf der letzten Seite.

Die vorliegende Gebrauchsanweisung ist nur in jenen Bestimmungsländern gültig, deren Kennzeichen auf dem Titelblatt der Bedienungsanleitung sowie auf dem Gerät abgebildet ist.

Inhaltsverzeichnis

Allgemein 49

Entsorgung 50

Geräteaufbau 51

Bedienung 51

Einkochen auf der Kochstelle 53

Kochen auf den Kochstellen 53

Reinigung und Pflege 54

Austausch von Geräteteilen 54

Störungen 54

Was tun, wenn . . . 55

Montageanweisung 56

Gasanschluß 56

Sicherheitshinweise fur den Einbau der Mulde.... 58

Gasmulde-Abmessungen/Ausschnittsmaße 59

Einfügen und Montieren.... 59

Möglichkeiten des Einbaus.... 60

Auswechseln des Anschlußkabels.... 62

Elektroanschluß 62

Umstellung auf eine andere Gasart.... 63

Wärmebelastung, Gasdurchgang, Düsenkennzeichung 64

Technische Daten 65

Kundendienst 66

Allgemein

Achtung!

Die Gaskochmulde, vor allem die Kochstellen, werden beim Betrieb heiß!

Kinder sollten unbedingt ferngehalten werden! Kinder erkennen nicht die Gefahren, die beim Umgang mit Gasgeräten entstehen können. Deshalb niemals Kinder unbeaufsichtigt mit Elektrogeräten arbeiten lassen. Unsere Geräte entsprechen den Sicherheitsbestimmungen des Gesetzes über technische Arbeitsmittel, diese decken jedoch nicht in jedem Fall die möglichen Unfallrisiken ab.

Die Gasmulde wird in Erdgas-Einstellung geliefert. Eine Umstellung auf Flussiggas ist möglich. Bitte informieren Sie sich beim unserem Kundendienst.

Wichtige Hinweise

Der Anschluß der Gaskochmulde darf nur von einem zugelassenen Gas-Installateur ausgeführt werden.

Beim Anschluß von Elektrogeräten an Steckdosen in Gerätenähe ist darauf zu achten, daß Anschlußleitungen nicht mit heißen Kochstellen in Berührung kommen.

Auf den Kochstellen können sich überhitzte Öle schnell entzünden. Speisen mit Fetten oder Ölen, z. B. Pommes frites dürfen daher nur unter Aufsicht zubereitet werden.

Kochstellen nicht zur Raumheizung verwenden!

Gebrauchs- und Montageanweisung gut aufbewahren!

Entsorgung

Information zur Geräteverpackung

Alle verwendeten Werkstoffe sind umweltverträglich und können recycelt werden! Die Kartonteile werden zu 80% aus Altpapier hergestellt.

Geben Sie die Verpackung Ihrem Händler zurück, er läßt sie fachgerecht entsorgen.

Die Kunststoffe sind folgendermaßen gekennzeichnet:

PE< für Polyethylen, z. B. bei der äußeren Hülle.

PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Entsorgung von Altgeräten

Aus Umweltschutzgründen müß die Kochmulde fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und, nachdem es eines Tages ausgedient hat, auch für Ihr neues Gerät.

Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen. Netzstecker ziehen, Netzkabel durchtrennen.

Entsorgungshinweise:

- Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

- Auskünft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung.

Gebrauchsanweisung

Das Typschild befindet sich auf der Geräteunterseite.

Bei Störungen Energiezufuhr abstellen.

Es ist dafür zu sorgen, daß wegen der Brandgefahr keine feuergefährlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt neben der Mulde angeordnet bzw. gelegt werden.

Zur Aufrechterhaltung der Sicherheit des Gerätes dürfen Reparaturen, insbesondere an gasführenden Teilen, nur von Gasfachkräften ausgeführt werden. Bitte wenden Sie sich bei einem Störungsfall direkt an unseren Kundendienst.

Geräteaufbau

1. Kochmulde
2. Starkbrenner
3. Normalbrenner
4. Hilfsbrenner
5. Bedienungsknebel für Kochstelle hinten rechts
6. Bedienungsknebel für Kochstelle hinten links
7. Bedienungsknebel für Kochstelle vorne links
8. Bedienungsknebel für Kochstelle vorne rechts
9. Drucktaste für elektrische Taktfunkenzündung

Bedienung

Das Zünden der Brennstellen erfolgt mittels einer bei jeder Brennstelle eingebauten elektrischen Zündkerze. Wenn die Drucktaste für die elektrische Zündung auf der Schalterblende betätigt wird und gleichzeitig an einer Brennstelle Gas ausströmt, erfolgt durch elektrische Funken die Zündung.

Falls die elektrische Zündung nicht funktioniert, weil Stromausfall ist oder Zündkerzen feucht sind, kann ausströmendes Gas auch durch einen Gaszünder bzw. durch ein brennendes Streichholz entzündet werden. Dann erfolgt das Anzünden bei den Kochstellen am Rande des Brennerdeckels.

Zum Ankochen wird die Stellung "Große Flamme" beibehalten, zum Fortkochen kann stufenlos eine Stellung zwischen "Große Flamme" gewählt werden.

Stezen Sie den richtigen Topf auf die richtige Kochstelle!

Der Topf (Topfboden) sollte immer so groß sein, daß die Flamme den Boden voll bedeckt, soll also nicht über den Topfboden hinausbrennen. Nur so wird die Hitze der Flamme voll ausgenützt.

Sie sparen Energie, Zeit und Geld, wenn Sie stets die richtige Topfgröße auf die richtige Brennstelle setzen.

Tabelle mit den Mindest- und Höchstdurchmessern der Töpfe auf den einzelnen Brennern

Brenner Mindest- Höchst-durchmessern durchmessern
Starkbrenner 180 mm. 260 mm.Normalbrenner 120 mm. 220 mm.Hilfsbrenner 80 mm. 160 mm.

Die Gaszufuhr wird durch Drehen des Schalterknebels in die Ausgangsposition geschlossen.

Kochen auf den Kochstellen

Zum Ankochen/Anbraten beim Einschalten der Kochstellen zunächst mit großer Flamme beginnen, danach zum Fortkochen auf eine kleinere Flamme zurückstellen.

Die Topfgröße ist so zu wählen, daß die Flammen nicht über den Topfrand hinausschlagen. Beim Starkbrenner können Töpfe mit einem Durchmesser von mindestens 220 mm, beim Normalbrenner Töpfe mit einem Durchmesser von mindestens 180 mm verwendet werden.

Das Geschirr immer in die Mitte auf die Kochstellen aufsetzen.

Einkochen auf der Kochstelle

Am zweckmäßigsten ist das Einkochen im Wasserbad, in einem großen Einkochtopf auf der Starkbrenner-Kochstelle.

Nach bekannter Weise werden Gläser vorbereitet. Dazu nur handelsübliche Einkochgläser mit Gummiringen und Glasdeckel verwenden, Gläser mit Schraub- oder Bajonettverschluß und Metalldosen dürfen nicht verwendet werden.

Die Gläser in das Wasserbad stellen; nicht jedoch auf den Topfboden, sondern z. B. auf einen Drahtrost. Die Gläser sollten bis zu 3/4 der Höhe im Wasserbad stehen.

Nach dem Kochbeginn des Wasserbades die Flamme kleiner stellen, so daß das Wasser leicht am Sieden bleibt. In Einkochtopfen ohne Thermometer wird die Ankochzeit von Siedebeginn des Wasser an gerechnet.

Reinigung und Pflege

Zur Reinigung bitte keine harten Gegenstände und Mittel verwenden. Oft genügt ein mit Spülmittellauge angefeuchtetes Tuch (nicht zu naß).

Bei geringer Verschmutzung reinigen sich die Brennerdeckel selbst (während des Kochens).

Auch bei stärkerer Verschmutzung reinigen sich die Brennerdeckel selbst, wenn nach dem Kochen die Flammen bei Stellung "Kleine Flamme" längere Zeit weiterbrennen (bei sehr starker Verschmutzung über 1/2 Stunde).

Mit einem weichen Tuch und feinem Putzmittel lassen sich die Brennerdeckel auf Hochglanz polieren. Rückstände nicht abkratzen.

Zur Reinigung der Mulde und des Emailrostes sowie der Brennerkelche empfehlen sich handelsübliche Spezialpflegemittel.

Der Rost kann leicht abgenommen werden.

Austausch von Geräteteilen

Im Falle einer Beschädigung dürfen nur die ohne Werkzeug abnehmbaren Teile ausgetauscht werden.

Der Austausch der mit Werkzeug abnehmbaren Teile darf nur vom zugelassenen Gasinstallateur vorgenommen werden.

Bedienungsknebel für Kochstellen sind nach oben abziehbar.

Störungen

Bei Störungen im Gasbereich bzw. wenn Sie Gas im Raum riechen, dann sofort:

• den Gashahn der Gasleitung bzw. auf der Gasflasche schließen.
• die Gasbrennstellen bzw. alle Flammen, auch Zigaretten, auslöschen.
• keine elektrischen Geräte oder Licht einschalten.
• den Raum lüften.
  • den Gasfachmann verständigen.

Was tun, wenn ...

... die Kochstellen nicht richtig brennen?

Prüfen Sie, ob Bohrungen der Brennerdeckel sauber sind.

... beim Drucken eines Schalterknebels kein Zündfunken überspringt?

Prüfen Sie, ob die Sicherung für die Kochmulde in Ordnung ist bzw. ob die Zündkerzen sauber sind.

... wenn bei schnellem Zurückdrehen auf Kleinbrand die Flamme erlischt?

Rufen Sie den Kundendienst.

Wenn Sie für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, so kann der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos erfolgen.

Montageanweisung

• Die Seitenflächen der Mobel dürfen die Arbeitsfläche des Gerätes in ihrer Höhe nicht überschreiten.
• Die Installation des Gerätes in der Nähe von brennbarem Material (z.B. Vorhänge, Tücher etc.) muß vermieden werden.
• Die im Folgenden beschriebenen Installations- und Wartungsarbeiten müssen von Fachpersonen und gemäß den geltenden Richtlinien ausgeführt werden. Für diese Installation ist die Richtlinie NBN D 51.003 "Anschlüsse mit brennbarem Gas, das leichter ist als Luft" maßgebend.
• Vor jedem Eingriff muß das Gerät vom Stromnetz abgeschlossen werden. Sollte es unbedingt nötig sein, das Gerät unter Spannung zu lassen, müssen die nötigen Vorsichtsmaßnahmen getroffen werden.

Gasanschluß

Der Gasanschluß darf ausschließlich unter Verwendung eines AGB Hahnes ausgeführt werden. Vorgezogen werden starre Verbindungen oder biegsame Schläuche aus rostfreiem Edelstahl AGB.

Vergewissern Sie sich bei Benutzung von Metallschläuchen, daß diese nicht mit beweglichen Teilen in Berührung kommen oder gequetscht werden. Gehen Sie bei einer Kombination Kochfläche-Herd mit derselben Vorsicht vor.

Diese Kochmulde wird entweder mit Slochteren Gas (G25) mit einem Nominaldruck von 25 mbar oder mit Erdgas mit einem Druck von 20 mbar versorgt. Bei Verwendung dieser zwei Gasarten braucht nichts eingestellt zu werden.

Bevor das Gerät montiert wird, muß man überprüfen, ob eine korrekte Versorgung des Gerätes gewährleistet ist. Bei voller Leistung darf die Druckverminderung nicht höher als 5% betragen. Der Druckverlust hängt von folgenden Eigenschaften ab:

• maximale Leistung des Zählers,
• Durchmesser und Länge des Rohres vor und nach dem Zähler,
• Durchlaßquerschnitt der verschiedenen Hähne im Kreislauf,
• Durchmesser eventueller Anschlußstücke.

Wichtig - Zur Gewährleistung eines korrekten Betriebes, einer Energieersparnis sowie einer langen Lebensdauer des Gerätes, muß der Speisedruck des Gerätes den empfohlenen Werten entsprechen.

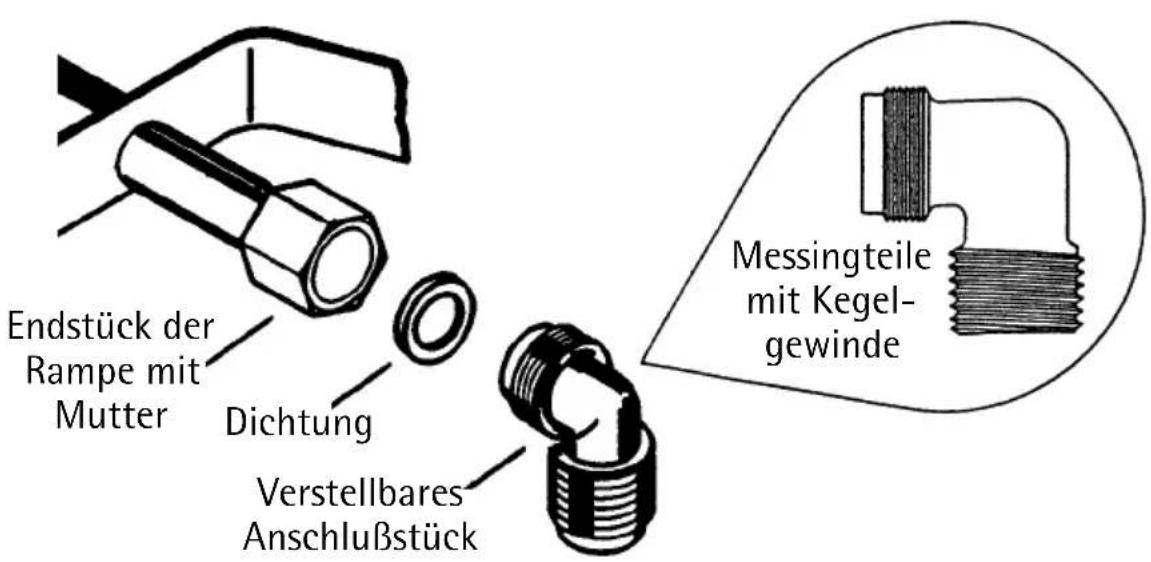

Die Anschlußverschraubung für den Gaseintritt in das Gerät besitzt ein Gewinde R 1/2". Beim Anschluß sind Belastungen jeder Art am Gerät zu vermeiden.

Auf dem Endstück der Rampe mit Schraubenmutter GJ 1/2" wird zwischen die Teile ein Dichtungsring eingesetzt. Die Messingteile mit Kegelgewinde werden zuerst leicht angeschraubt, dann wird das Anschlußstück in die gewünschte Richtung gebracht und anschließend zieht man alles fest an.

WICHTIG!

Sobald die Installation beendet ist, muß die Dichtheit aller Verbindungsstücke mit Seifenlösung überprüft werden. Niemals eine Flamme dazu benutzen.

Sicherheitshinweise für den Einbau der Mulde

• Bei den Einbaumöbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100 Grad C) verarbeitet sein. Sind Kunststoffbeläge oder Kleber nicht genügend temperaturbeständig, so kann sich der Belag verformen oder lösen.
  • Die Verwendung von Holz-Wandabschlußleisten aus Massivholz auf Arbeitsplatten, hinter den Kochstellen ist zulässig, sofern die Mindestabstände eingehalten werden.
• Unter der Gasmulde muß mit einem Mindestabstand von 50 mm. ein nur mit Werkzeug herausnehmbarer Zwischenboden angebracht werden. Der Zugang für den Fachmann muß möglich sein
• Unterhalb der Kochmulde darf kein Backofen eigebaut werden.
• Bei Einbau direkt neben einem Hochschrank ist ein Sicherheitsabstand von mind. 50 mm einzuhalten. Die Seitenfläche des Hochschranks ist mit wärmefestem Material zu verkleiden.
• Der Seitenabstand zu Hochschränken sollte aus arbeitstechnischen Erfordernissen jedoch mindestens 300 mm betragen.
• Der Abstand zur Rückwand muß mindestens 55 mm betragen, seitlich zur Wand 80 mm.
• Es ist dafür zu sorgen, daß wegen Brandgefahr keine feuergefährlichen oder leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt unter der Mulde angeordnet bzw. gelegt werden.
• Der Unterbauschrank unter der Gasmulde muß falls sich bei raschem Öffnen oder Schließen der Möbeltür die Flamme der Gasbrenner unruhig verhält oder erlischt, mit einer Rückwand versehen werden. Unterbauschrank und Kochfeld sind dadurch lufttechnisch getrennt.

Gasmulde-Abmessungen/Ausschnittsmaße

Einfügen und Montieren

Die Kochmulden können in Möbeln angebracht werden, die eine Einbauöffnung mit den in der Abbildung angegebenen Abmessungen aufweisen.

Die Befestigung der Kochmulde am Möbelstück erfolgt in folgenden Schritten:

1) Die mitgelieferte Dichtung entlang des Öffnungsrandes anbringen,

wobei die beiden Enden aneinanderstoßen müssen, ohne sich dabei zu überlappen.

2) Die Kochmulde in die Öffnung im Möbelstück einpassen, wobei auf die exakte Ausrichtung zu achten ist;

3) Die Kochmulde mit den entsprechenden Befestigungswinkeln auf dem Möbel befestigen.

4) Der Rand der Kochmulde bildet eine doppelte Labyrinthdichtung, die eine absolute Garantie gegen Flüssigkeiteintritt gibt.

Möglichkeiten des Einbaus

Auf dem Grundmöbel mit Tür

Bei der Herstellung des Möbels müssen einige Maßnahmen getroffen werden, um während des Betriebes versehentliche Kontakte mit der Unterseite der Kochmulde zu vermeiden.

Die empfohlene Lösung zur Vermeidung dieses Risikos wird in der Abbildung dargestellt.

Die unter die Kochmulde eingeschobene Platte muß leicht ausbaubar sein, um das Fixieren und Entfernen der Kochmulde im Bedarfsfall durch den Kundendienst zu ermöglichen.

a) Abnehmbare Platte im Möbel b) Raum für eventuelle Anschlüsse

Auf einem Möbelelement mit Backofen

Die Öffnung muß die in der Abbildung 2 angegebenen Ausmaße aufweisen.

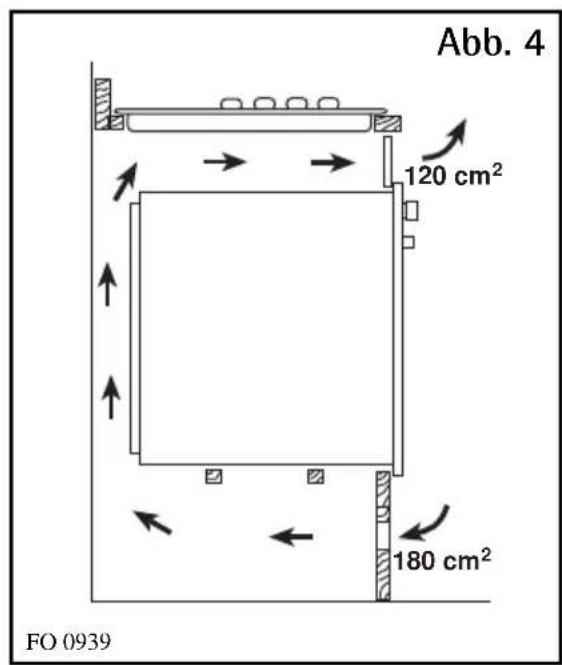

Für die Belüftung sind zwei Halterung vorzusehen. Die Abbildungen 3 und 4 zeigen zwei mögliche Lösungen.

Die elektrischen Anschlüsse des Ofens und der Kochmulde mUussen separat ausgeführt werden und zugänglich sein.

Elektroanschluß

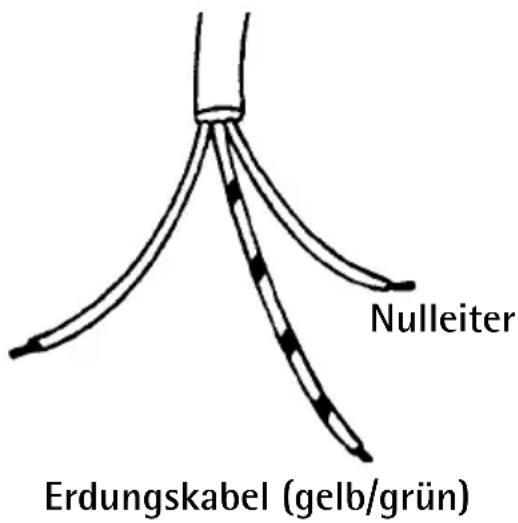

Das Gerät wird mit einem Anschlußkabel vom Typ H05V2V2-F T90, Querschnitt 3 x 0,75 mm², geliefert. Dieses muß mit einem ordnungsgemäßen Stecker versehen werden, welcher der Belastung gemäß Typenschild entspricht. Der Stecker muß in eine ordnungsgemäße Steckdose passen.

Wenn das Gerät direkt ans Netz angeschlossen wird, ist es erforderlich, einen zweipoligen Umschalter zwischen dem Gerät und der Stromzufuhr zu installieren, und zwar mit einer Kontaktöffnungsweite von 3 mm und so ausgelegt, daß er der erforderlichen Belastung gemäß den geltenden Regeln entspricht.

Das Anschlußkabel muß so verlegt sein, daß in keinem Teil eine Temperatur erreicht werden kann, welche die Raumtemperatur um 50°C übersteigt.

Nach dem Anschluß für etwa 3 Minuten die Heizkörper testen.

Auswechseln des Anschlußkabels

Der Anschluß des Speisekabels an die Klemmleiste ist von Typ "Y", das bedeutet, daß es nur mit Hilfe eines Spezialwerkzeuges vom Fachmann ausgewechselt werden kann.

Sollte es notwendig sein, das Kabel auszutauschen, so dürfen ausschließlich Kabel des Typs H05RR-F verwendet werden, deren Querschnitt der Belastung und der Betriebstemperatur standhalten. Weiters muß das gelbgrüne Erdungskabel ca. 2 cm länger sein als die Phasenkabel.

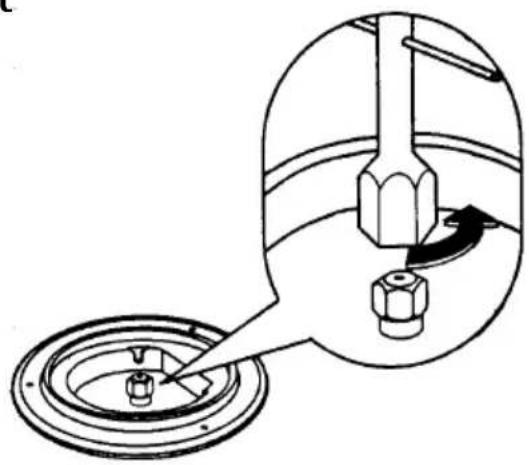

Umstellung auf eine andere Gasart Auswechseln der Brennerdüsen

1) Zuerst die Roste entfernen;
2) Danach die Abschlußkappen und die Flammenverteiler von den Brennern abnehmen;
3) Mit einem 1-Steckschlüssel die Düsen aufschrauben, abnehmen und durch die, dem verwendeten Gas entsprechenden Düsen ersetzen (siehe Tab.);

4) Die Teile werden in umgekehrter Reihenfolge der beschriebenen Schritte wieder zusammengesetzt.

5) Danach muß das Eichschild, welches sich neben der Gasanschlußöffnung befindet, mit dem, der neuen Gasart entsprechenden Schild ausgetauscht werden. Dieses befindet sich im Zubehör mit den Düsen.

Einstellen der Kleinstelldüse

1) Zum Einstellen der Kleinstelldüse wird der Hahn auf kleinste Flamme gedreht.

2) Den Wahlschalter abnehmen.

3) Handelt es sich um einen Hahn mit By-passnadel, so reicht es, je nach Gasart fester oder lockerer zu schrauben. Im nächsten Absatz finden Sie die ensprende Anleitung.

4) Beim Wechsel ven Erdgas auf Flüssiggas wird die Nadel fest gedreht.

5) Zuletzt wird kontrolliert, daß der Brenner beim raschen Wechsel von größter zu kleinster Flamme nicht erlischt.

6) Die Teile werden dann in umgekehrter Reihenfolge der beschriebenen Schritte wieder zusammen-gesetzt.

7) Die beschriebenen Schritte zur Anpassung können mühelos durchgeführt werden, wie auch immer die Kochmulde positioniert oder fixiert ist.

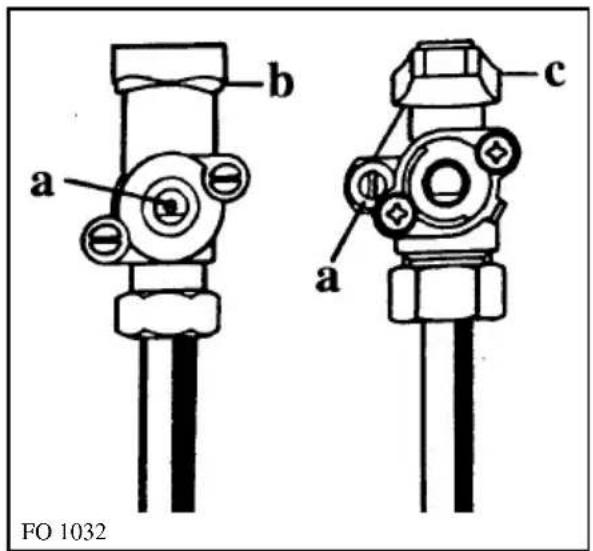

a) By-passnadel b) Hahn

Wärmebelastung, Gasdurchgang, Düsenkennzeichung

BRENNER	VOLL KLEINWÄRME- WÄRME-BELASTUNG BELASTUNGkW kW m		VOLLWÄRMELEISTUNG
			ERDGAS			FLÜSSIGAS28-30/37 mbar
			Düsen100/mm	3/h g/h		Düsen100/mm
				G2020mbar	G2525mbar		G30	G31
Hilfs-brenner 1 0,33	70	0,095	0,111	50	73	71
Normal-brenner 2 0,45	96	0,190	0,221	71	145	143
Stark-brenner.	Erdgas:3Flüssigas:2,8		0,65	119	0,286	0,332	86	204

Technische Daten

Abmessungen in mm:Kochmuldenkörper B x T 580 x 500Ausschnittmaß B x T 550 x 470
Belastung der Brennstellen in Watt:Kochstelle vorne links Starkbrenner 3000Kochstelle hinten links Normalbrenner 2000Kochstelle hinten rechts Normalbrenner 2000Kochstelle vorne rechts Hilfsbrenner 1000
Gesamt-Nennwärmebelastung in Watt 8000
Gasanschluß R 1/2"
Kategorie II 2E+3+
Geräte der Klasse 3
Fabrikseitige Einstellung G 20/G25 - 20 / 25 mbar
Nenndruck Erdgas 20 / 25 mbar	Flüssigas 28÷30 / 37 mbar

CE Diese Gaskochmulde entspricht folgenden EG-Richtlinien:

• 73/23 und 90/683/EWG-Niederspannungsrichlinien
• 89/336/EWG-EMV-Richtlinie
• 90/396/EWG-Gasgeräterichtlinie
• 93/68/EWG-Allgemeine Anweisung

HERSTELLER:

ELECTROLUX ZANUSSI S.p.A.

Viale Bologna 298 - I - 47100 FORLI' - Italy

Kundendienst

Im Kapitel "Was tun, wenn ..." sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach.

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist.

Notieren Sie für das Gespräch die Kennziffen Ihres Gerätes. Wir empfehlen, die Kennziffer hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr. ____ F-Nr. ____

Halten Sie weiterhin möglichst genau fest:

- Wie äußert sich die Störung? - Unter welchen Umständen tritt die Störung auf?

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

- wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt "Was tun, wenn ...") selbst hätten beseitigen können, - wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.
