Produkttyp	Gas-Kochmulde (Einbau)
Modell	353 WK
Marke	AEG-Electrolux
Anzahl der Brenner	4 (davon 1 Wok-Brenner)
Gastyp	Erdgas G20
Gasdruck	20 mbar
Elektrischer Anschluss	230 V, 50 Hz
Zündung	Automatische Zündelektrode
Sicherheitseinrichtung	Thermofühler (Sicherheitsventil)
Ausschnittmaße (B x T)	560 mm x 490 mm
Einbauhöhe (minimal)	47 mm bis zum Einlegeboden
Arbeitsplattenstärke	28 – 40 mm
Material	Edelstahl
Reinigung	Feuchtes Tuch, keine Scheuermittel
Gewicht (ca.)	10 kg

Häufig gestellte Fragen - 353 WK AEG-ELECTROLUX

Wie zünde ich den Gasbrenner richtig?

Drücken Sie den Drehschalter für den gewünschten Brenner nach unten und drehen Sie ihn gleichzeitig nach links bis zur Position "Größte Flamme". Die Zündelektrode erzeugt Funken. Nach der Zündung den Schalter etwa 10 Sekunden gedrückt halten, um den Thermofühler zu aktivieren.

Was tun, wenn die Flamme nach dem Loslassen des Schalters erlischt?

Möglicherweise wurde der Schalter nicht lange genug gedrückt. Halten Sie ihn nach der Zündung mindestens 10 Sekunden gedrückt, damit der Thermofühler die Gaszufuhr aufrechterhält.

Wie reinige ich die Edelstahlflächen der Kochmulde?

Verwenden Sie ein gut ausgewrungenes Tuch. Bei hartnäckigen Verschmutzungen ein flüssiges Scheuermittel in Schleifrichtung des Stahls verwenden. Keine Stahlwolle oder kratzende Schwämme benutzen.

Darf ich das Bedienpanel in der Spülmaschine reinigen?

Nein, das Panel darf nicht im Geschirrspüler gereinigt werden. Es kann durch Aus- und Einbau manuell gesäubert werden – siehe Anleitung.

Wie baue ich das Panel zur Reinigung aus?

Fassen Sie das Panel wie in der Zeichnung gezeigt an, heben Sie es senkrecht nach oben ab. Achtung: Die Zapfen sind spitz! Nach der Reinigung setzen Sie das Panel wieder richtig ein.

Warum brennt die Flamme unregelmäßig?

Prüfen Sie, ob die Brennerabdeckung und die Brennerringe korrekt eingerastet sind. Eine falsche Montage führt zu unregelmäßiger Flamme und kann Schäden verursachen.

Welche Töpfe kann ich auf dem Wok-Brenner verwenden?

Der Wok-Brenner ist für Töpfe mit rundem Boden geeignet. Bei flachem Boden muss der Durchmesser mindestens 26 cm betragen.

Was muss ich bei der Installation der Kochmulde beachten?

Der Einbau muss von einer qualifizierten Fachkraft erfolgen. Der Ausschnitt muss mindestens 150 mm Abstand zur Wand und 50 mm zu brennbaren Materialien haben. Der Gasanschluss hat ein konisches ½-Zoll-Gewinde.

Wie funktioniert die Thermosicherung?

Der Thermofühler unterbricht bei Erlöschen der Flamme automatisch die Gaszufuhr, maximal nach 90 Sekunden. So wird Gasansammlung verhindert.

Kann ich die Kochmulde auch ohne Strom betreiben?

Ja, falls kein Stromanschluss vorhanden ist, kann der Brenner mit einem Streichholz entzündet werden. Die Zündelektrode benötigt Strom, daher manuelle Zündung möglich.

BEDIENUNGSANLEITUNG 353 WK AEG-ELECTROLUX

BEDIENUNGSANLEITUNG UND INSTALLATIONSANLEITUNG

DE

AEG beglückwünscht Sie

Sehr geehrte Kunden,

wir beglückwünschen Sie zum Kauf Ihrer neuen Kochmulde.

Es ist wichtig, daß Sie die Funktionen und Finessen der Kochmulde gut kennenlernen. Lesen Sie deshalb diese Gebrauchsanweisung sorgfältig durch, damit Sie so viel Nutzen von Ihrer neuen Kochmulde haben wie möglich. Schenken Sie den mit ⚠️gekennzeichneten Abschnitten besondere Aufmerksamkeit, dies sind Warnhinweise zur Verhütung von Unfällen.

Bewahren Sie die Gebrauchsanweisung auf. Sie ist praktisch in Zweifelsfällen und sollte gegebenenfalls auch eventuellen Nachbesitzern ausgehändigt werden.

Die Gebrauchsanweisung ist wie ein Nachschlagewerk aufgebaut. Der erste Teil der Gebrauchsanweisung besteht aus einer allgemeinen Beschreibung Ihres neuen Produkts. Darauf folgt eine kurze Einführung darüber, was vor der ersten Anwendung der Kochmulde zu tun ist. Der Abschnitt "So bedienen Sie" beschreibt die Anwendung der Kochmulde im Alltag. Dieser Abschnitt hilft Ihnen, mit Ihrer Kochmulde vertraut zu werden. Der Abschnitt "Reinigung und Pflege" enthält Informationen über die alltägliche sowie über die gründlichere Reinigung der Kochmulde. Sollten Probleme bei der Anwendung der Kochmulde entstehen, können Sie im Abschnitt "Service" nachschlagen, er enthält Anweisungen über die Behebung eventueller praktischer und technischer Probleme.

Viel Vergnügen!!

Mit freundlichen Grüßen

2358

Inhaltsverzeichnis

InhaltSeite

An den Anwender

AEG beglückwünscht Sie 2

Sicherheitshinweise 4

Beschreibung des Produkts 5

So bedienen Sie 6

Brennerabdeckung/-ring 7

Zündelektrode (A) 7

Thermofühler (B) 7

Zündung 10

Reinigung und Pflege 11

Ausbau von Paneel 11

Flächen aus Edelstahl 12

Gasbrenner 12

Service 20

So lesen Sie die Gebrauchsanweisung:

1... 2..Schritt für Schritt

B1239

Sicherheitshinweise

Ratschläge und Tips

Umwelthinweise

Sicherheitshinweise

Diese Warnhinweise werden im Interesse Ihrer Sicherheit gegeben. Vergewissern Sie sich, daß Sie sie richtig verstanden haben, bevor Sie das Gerät installieren oder benutzen. Ihre Sicherheit steht an erster Stelle. Wenn Ihnen die Bedeutung dieser Warnhinweise unklar ist, wenden Sie sich bitte zwecks Klärung an die Kundendienstabteilung.

Installation

Diese Gaskochmulde muß gemäß den beigefügten Anweisungen installiert werden. Alle Installationsarbeiten müssen von qualifizierten Fachkräften ausgeführt werden.

Die Spezifikationen nicht ändern und nicht versuchen, das Gerät in irgendeiner Weise zu modifizieren.

Bei Gebrauch

Die Gaskochmulde ist nur für Privathaushalte gedacht und nicht für gewerbliche/industrielle Zwecke ausgelegt.

Sicherstellen, daß alle Schalter sich in AUS-Stellung befinden, wenn das Gerät nicht benutzt wird.

Die Gaskochmulde nicht verwenden, wenn sie in irgendeiner Weise beschädigt ist. Wenden Sie sich an Ihren AEG-Kundendienst.

Niemals Kunststoff- oder Aluminiumgeschirr für die Gaskochmulde verwenden.

Die Gaskochmulde beim Fritieren oder Erhitzen von Fetten und Ölen niemals unbeaufsichtigt lassen.

Sicherheit von Kindern

Kleine Kinder nicht an der Gaskochmulde oder mit den Schaltern herumspielen lassen.

Die Gaskochmulde wird bei Gebrauch sehr heiß. Kinder von der Gaskochmulde fernhalten, bis sie abgekühlt ist.

Pflege und Reinigung

Diese Gaskochmulde nur gemäß den Anweisungen in diesem Heft reinigen.

Kundendienst

Reparaturen, die von unerfahrenen Personen ausgeführt werden, können zu Verletzungen oder schwerwiegenden Funktionsstörungen des Geräts führen. Reparaturen dürfen nur von qualifizierten/fachkundigen Personen ausgeführt werden. Wenden Sie sich an ihren örtlichen AEG-Kundendienst.

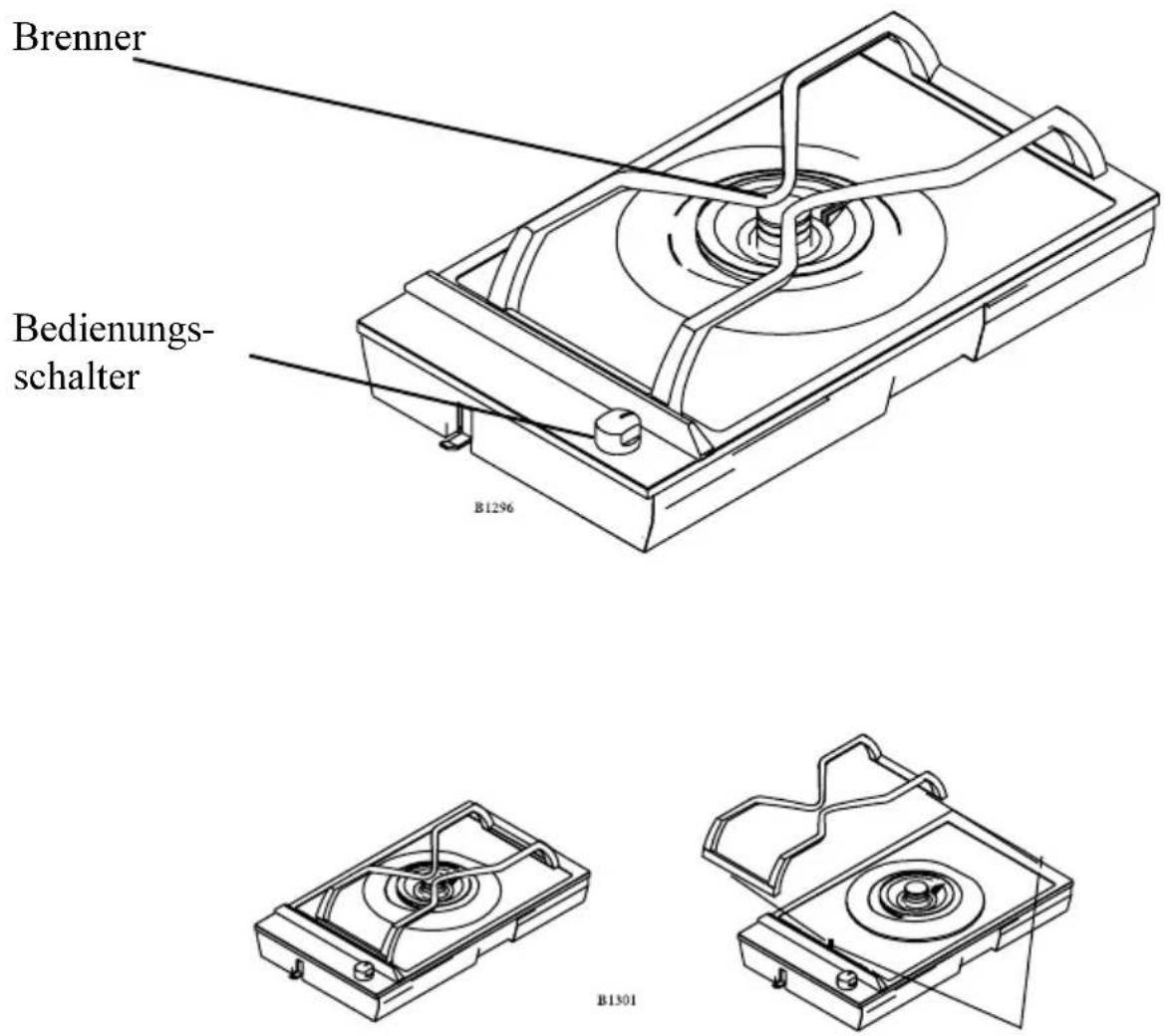

Beschreibung des Produkts

So bedienen Sie

Brennermarkierung

An jedem Schalter gibt es Markierungen, welcher Brenner mit welchem Schalter reguliert wird.

Panelmarkierung

Jeder Schalter hat einen Skalaring mit Markierungen

Abgeschaltete Stellung:

Max. Flamme:

Min. Flamme:

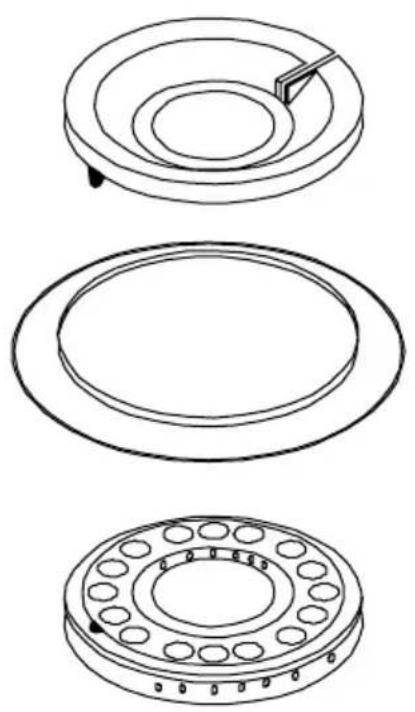

Brennerabdeckung/Brennerring

Zusammen mit dem Brennerring bildet die Brennerabdeckung den Raum, in dem die endgültige Vermischung von Gas und Luft stattfindet, damit das Gas ordnungsgemäß brennen kann.

Bitte beachten: Es ist daher sehr wichtig, daß die Brennerabdeckung und der Brennerring korrekt auf dem Brenner angebracht werden. Der Brennerring ist mit Löchern für die Zündelektrode und für den Thermofühler versehen.

Wenn die Brennerabdeckung bzw. der Brennerring falsch angebracht sind, funktioniert der Brenner nicht richtig und kann innerhalb kurzer Zeit Schäden aufweisen.

Zündelektrode (A)

Der Brenner ist mit einer Zündelektrode versehen. Solange der Drehschalter heruntergedrückt wird, sorgt die automatische Zündung für einen Funken zwischen der Zündelektrode und der Brennerabdeckung.

Thermofühler (B)

Bei der Kochmuldeneinheit sind die Gashähne durch eine Thermosicherung abgesichert. Wenn die Flamme erlischt, verhindert der Thermofühler nach einigen Sekunden (max. 90 Sekunden) automatisch die Gaszufuhr. Bitte beachten Eine Gaszufuhr ist jedoch immer möglich, wenn der Drehschalter nach unten gedrückt wird – siehe Einschaltverfahren.

Bitte beachten: Wenn die Kochmulde in eine Arbeitsfläche mit einem darunterliegenden Schrank eingebaut wird, kann die Flamme ausgeblasen werden, wenn die Tür zugeschlagen wird.

Die Wok-Einheit ist mit einem speziellen Topfträger ausgestattet, der die Verwendung eines Woks mit rundem Boden ermöglicht. Bei der Verwendung von Kochgeschirr mit flachem Boden darf der Durchmesser dieser Töpfe und Pfannen nicht kleiner sein als 26 cm.

Äußere Brennering

Abdeckung

inner Brennering

Luft Ventil

Den Drehschalter für den betreffenden Brenner herunterdrücken.

Den nach unten gedrückten

Drehschalter gleichzeitig nach links in die Stellung “Größte Flamme”

drehen, so daß das Gas ausströmt (Zündstellung).

Die Zündelektrode erzeugt Funken, und wenn die Gas-Luft-Mischung richtig ist, wird der Brenner entzündet.

Wenn es nicht möglich ist, die Einheit an die Stromversorgung anzuschließen, kann ein Streichholz verwendet werden.

Nach dem Einschalten des Brenners den Kontrollknopf etwa 10 Sekunden lang betätigen, um die automatische Thermosicherung zu aktivieren (Thermofühler bereit).

Der Brenner kann jetzt zwischen "Größte Flamme" ♠ und "Kleinste Flamme" ♠ verstellt werden.

Reinigung und Pflege von

Aus Hygiene- und Sicherheitsgründen sind die Kochstellen sauber zu halten.

Fettflecken und verschüttetes Kochgut qualmen beim Erhitzen und können im schlimmsten Fall ein Feuer verursachen.

Ausbau von Paneel

Sie können das Paneel ausbauen, damit sich dessen Reinigung einfacher gestaltet.

Es ist wie folgt zu verfahren: Paneel gemäß den Anweisungen der Zeichnung anfassen

Paneel durch Hub direkt nach oben ausbauen

Oberes Blech gemäß den „Reinigung des Stahlblechs“ zu entnehmenden Anweisungen reinigen.

Auf die beiden Zapfen achten – sie sind spitz!

Paneel einbauen

NICHT vergessen, das Paneel richtig anzuordnen!

Niemals harte oder scharfe Gegenstände zum Anheben des Paneels benutzen!

Das Paneel darf nicht im Geschirrspüler gereinigt werden.

Flächen aus Edelstahl

Für die alltägliche Reinigung benutzen Sie ein gut ausgewrungenes Tuch. Bei hartnäckiger Verschmutzung verwenden Sie ein flüssiges Scheuermittel. Die Reinigung muß immer in der Schleifrichtung des Stahls erfolgen. Um den Glanz des Stahls zu bewahren, empfehlen wir die regelmäßige Anwendung eines Poliermittels für Edelstahl; immer in der Schleifrichtung des Stahls polieren (in Querrichtung).

Verwenden Sie nie Putzschwämme, Stahlwolle oder andere kratzende Reinigungsmittel.

Der Gasbrenner

Die Bedienblende mit dem Drehschalter, der Topfträger und die Brennerabdeckungen/-ringe können mit gewöhnlichen Reinigungsmitteln gereinigt werden.

Jedoch auf keinen Fall Scheuerpulver verwenden.

Möglichst keine Töpfe überkochen lassen. Wenn doch einmal Wasser in den Brenner geraten ist, sollte dieses Wasser vor dem Wiederanzünden des Brenners entfernt werden, z.B. mit einem fusselfreien Tuch.

Montage

Die Kochmulde kann in jeder Arbeitsplatte mit einer Dicke von 28 bis 40 mm montieret werden.

Freie Höhe

Der Abstand bis zu einem Zwischen/Einlegeboden oder der Obersiete eines Unterschrankes unter der Kochmulde soll mindestens 47 mm betragen.

Festspannen

Schrauben Sie die Beschläge zum Festspannen so weit heraus, dass die unter die Arbeitsplatte geschraubt werden können. Ziehen Sie die Beschläge mit einem Schraubenzieher fest an die Arbeitsplatte an.

Die Teife das Ausschnitts beträgt für alle Kombination immer: 490 mm. Die Breite des Ausschnitts: ist gleich mit den Summen von sämtlichen äusseren Breitenmassen - 20 mm. Mindester Abstand zur wand: 150 mm

Mindester Abstand zur Wand (Kein Brennbares material): 50 mm.

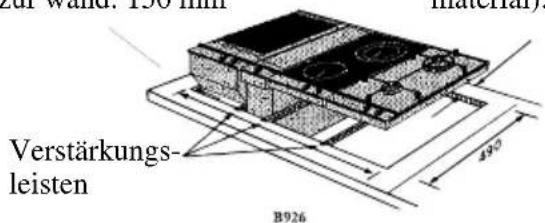

Montierung der Verstärkungsleisten

Mit jeder Kochmulde folgen Verstärkungsleisten. Zwischen jeder Kochmulde soll eine Verstärkungsleiste montiert werden. Die Verstärkungs-leiste soll nicht in der Arbeitsplatte festgeschraubt werden, sondern wird vom Rahmenprofil am Platz gehalten.

1084

Die äusseren Breitenmaße der Einheiten

145 mm:

Dunstabzug

290 mm:

2 Platten Glaskeramikmulde
2 Brenner Gas-mulde
Glaskeramikgrill
Single-Friteuse
Kombigrill
Wok

580 mm:

4 Platten Kochmulde

4 platten Glaskeramikmulde

4 Brenner Gas-mulde

725 mm:

4 platten Glaskeramikmulde

Montage einer einzelnen Koch-mulde

Bei der Montage einer einzelnen Kochmulde (mit 2 oder 4 Platten) in einer Arbeitsplatte, die dicker als 30 mm ist, muß für das Anschlusskabel auf beiden Seiten des Ausschnitts eine Aussparung angebracht werden.

2117

Es ist sehr wichtig, sowohl der innere als auch der äußere Brennerring ordnungsgemäß einrasten zu lassen.

Ansonsten wird der Brenner mit falschem Flammenbild brennen, so dass er kurzfristig ausfällt. Die Ringe sind dann richtig angebracht, wenn es hörbar zum Einrasten kommt.

Vorgehensweise wie folgt:

1. Luftventil im Brennerkörper anordnen, siehe Abb. 1.

2. Danach inneren Brennerring anordnen. Darauf achten, dass der Führungsstift ordnungsgemäß einrastet. Siehe Abb. 2.

Innerer Brennerring

3296

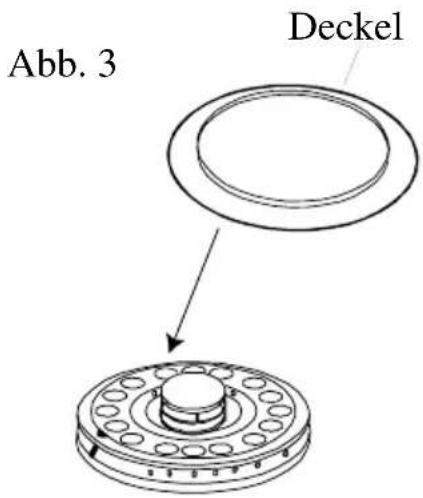

1. Danach Deckel anbringen. Siehe Abb. 3.

2. Danach äußeren Brennerring anordnen. Darauf achten, dass der Führungsstift ordnungsgemäß einrastet. Siehe Abb. 4.

Abb. 4

Äußerer Brennerring

Gemäß den örtlichen Vorschriften für Haushaltgeräte zum Kochen mit Gas.

Die Gasinstallation darf nur von hierfür zugelassenen Fachkräften ausgeführt werden. Siehe technische Daten zu Gastypen.

Gasanschluss

Der Gas-Einlass befindet sich hinten am Gerät unten. Der Einlass weist ein konisches ½-Zoll-Gasgewinde auf (siehe Abb. 1). Falls das Gerät an eine Gasflasche anzuschließen ist, hat die Umrüstung mittels des als Zusatzausrüstung erhältlichen Nachbausatzes zu erfolgen.

Druckprobe

Währen Druckprobe sollte das Gerät bei max. 150 mbar geprüft werden.

Auf der Rückseite des Schrankes muß sich eine Öffnung von mindestens 60 cm² befinden (s. Abb.).

Technische Daten

Gastyp

Ausgelegt für Erdgas: G20-20 mbar

Schutzklasse und Druck

BE: II _2E+3e 20/25 - 28/37 mbar

Max. Nennbelastung Q na.Hs:

Die Gashähne sind bei dieser Einheit durch eine Thermosicherung gesichert.

Hs = Höchster spezifischer Brennwert Q = Nennbelastung

ID. CE-048AT-0030

Zündtransformator = 50 Hz - 0,6 VA

Funkentstörung

Diese Einheit erfüllt die Anforderungen der aktuellen EWG-Richtlinie über Funkentstörung.

Dieses Gaskochgerät verfügt über eine

-Zulassung und eine €-

Kennzeichnung in Übereinstimmung mit der Richtlinie über

Gasverbrauchseinrichtungen (90/396/

EWG), der Niederspannungsrichtlinie

(73/23/EWG) und der EMV-Richtlinie

(89/336/EWG) einschließlich der

vereinbarten Änderungen.

Leitungstyp: 0,75 mm² HO5 VV-F

Die Kochmulde muß über einen externen Schalter mit einem Kontaktabstand

von mindestens 3 mm angeschlossen werden (kann auch der Hauptschalter sein).

Service

Problem	Mögliche Ursache
Beim Einschalten des Gases wird kein Funke erzeugt	Prüfen, ob die 230V-V-anschlußleitung eingesteckt ist. Das Erdschlußrelais hat sich ausgeschaltet. Die Sicherung ist durchgebrannt.
Wenn der Drehschalter losgelassen wird, erlischt die Gasflamme wieder.	Der Drehschalter wurde nicht lange genug oder nicht weit genug heruntergedrückt.
Die Gasflamme brennt sehr unregelmäßig.	Prüfen, ob de Abdeckung nach der Reinigung o.ä wieder richtig angebracht wurde.
