BEDIENUNGSANLEITUNG 6000 K AEG-ELECTROLUX

Glaskeramik-Kochfeld

Glaskeramische kookplaat

Ceramic glass hob

Montage- und Gebrauchsanweisung

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Folgende Symbole werden im Text verwendet:

Sicherheitshinweise

Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.

Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.

Hinweise und praktische Tipps

Umweltinformationen

1. Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2. ...
3. ...

Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.

Bei technischen Problemen steht Ihnen unser Werkskundendienst in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).

Beachten Sie dazu auch den Abschnitt „Service“.

Gedruckt auf umweltschonend hergestelltem Papier.

Wer ökologisch denkt, handelt auch so ...

Inhalt

Gebrauchsanweisung.... 4

Sicherheit.... 4

Entsorgung 6

Die wichtigsten Merkmale Ihres Gerätes 6

Gerätebeschreibung.... 7

Ausstattung Koch- und Bedienfeld 7

Vor dem ersten Gebrauch.... 8

Erstes Reinigen....8

Bedienung des Kochfeldes 9

Kochstellen-Schalter 9

Kochen mit den Kochzonen 9

Restwärmeanzeige....10

Anwendung, Tabellen, Tipps. 11

Kochgeschirr....11

Reinigung und Pflege 14

Kochfeld 14

Rahmen des Kochfeldes....15

Was tun, wenn 16

Abhilfe bei Störungen 16

Montageanweisung 17

Technische Daten....17

Bestimmungen, Normen, Richtlinien 18

Sicherheitshinweise für den Installateur. 19

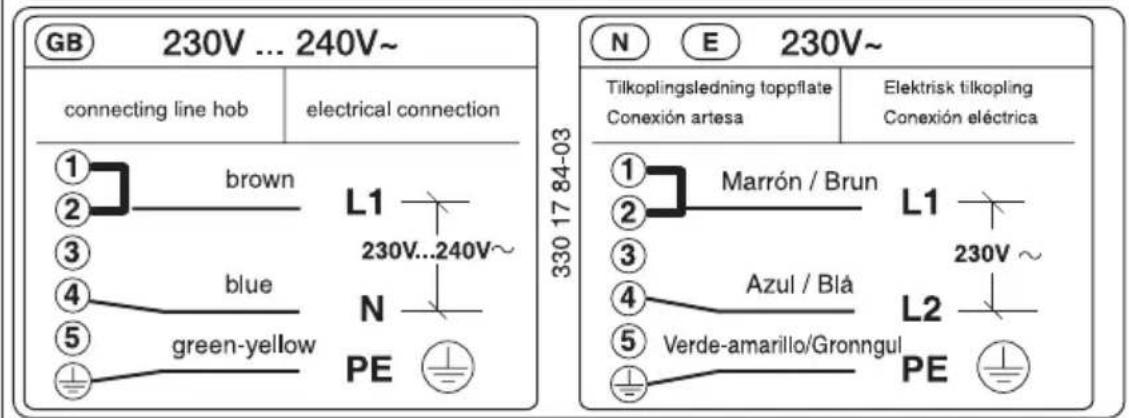

Elektroanschluss....20

Service 23

Montage 64

Gebrauchsanweisung

⚠ Sicherheit

Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheits-hinweisen vertraut zu machen.

Elektrische Sicherheit

• Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.

Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.

• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Damit wird der vom VDE geforderte Berührungsschutz elektrischer Geräte sichergestellt.
• Wenn Störungen am Gerät, Brüche, Sprünge oder Risse auftreten: –Schalten Sie alle Kochzonen aus.
  – Schalten Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus.

Sicherheit für Kinder

Wenn Sie kochen und braten, werden die Kochzonen heiß. Halten Sie deshalb Kleinkinder grundsätzlich fern.

Sicherheit während der Benutzung

• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Verwenden Sie das Kochfeld nicht zum Beheizen des Raumes.

• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen.

• Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in Fett oder Öl (z.B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.

Sicherheit beim Reinigen

Zum Reinigen muss das Gerät ausgeschaltet sein. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

So vermeiden Sie Schäden am Gerät

• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Betreiben Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
• Glaskeramik ist unempfindlich gegen Temperaturschock und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind und Grate aufweisen. Beim Verschieben können Kratzer entstehen.
• Stellen Sie keine Pfannen oder Töpfe auf den Rahmen des Kochfeldes. Es können Kratzer und Lackschäden entstehen.
• Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z.B. Essig, Zitrone oder kalklösende Mittel, auf den Rahmen des Kochfeldes gelangen, da sonst matte Stellen entstehen.
• Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heißen Zustand, mit einem Reinigungsschaber. Erkaltet die Masse, kann es beim Entfernen zu Oberflächenschäden kommen.
• Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Glaskeramikfläche fern, z.B. Kunststoffe, Aluminiumfolien oder Herdfolien. Sollte doch etwas auf der Glaskeramikfläche anschmelzen, muss dieses, ebenfalls sofort, mit dem Reinigungsscha- ber entfernt werden.

Entsorgung

Verpackungsmaterial entsorgen

Alle verwendeten Materialien können uneingeschränkt wiederverwertet werden.

Die Kunststoffe sind folgendermaßen gekennzeichnet:

• PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.

• PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Altgerät entsorgen

Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, bitte vor der Entsorgung unbrauchbar machen.

Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht entsorgt werden.

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung.

Die wichtigsten Merkmale Ihres Gerätes

• Glaskeramik-Kochfläche: Das Gerät verfügt über eine Glaskeramik-Kochfläche und 4 schnellaufglühende Kochzonen. Hierbei wird durch besonders leistungsfähige Strahlungsheizkörper die Aufheizdauer des Heizkörpers wesentlich verkürzt.
• Reinigung: Der Vorteil der Glaskeramik-Kochfläche ist ihre Reinigungsfreundlichkeit. Die glatte Oberfläche lässt sich leicht reinigen (siehe Abschnitt: „Reinigung und Pflege“).
• Restwärmeanzeige: Die Restwärmeanzeige leuchtet, wenn die Kochzone eine Temperatur aufweist, bei der Verbrennungsgefahr besteht.

Gerätebeschreibung

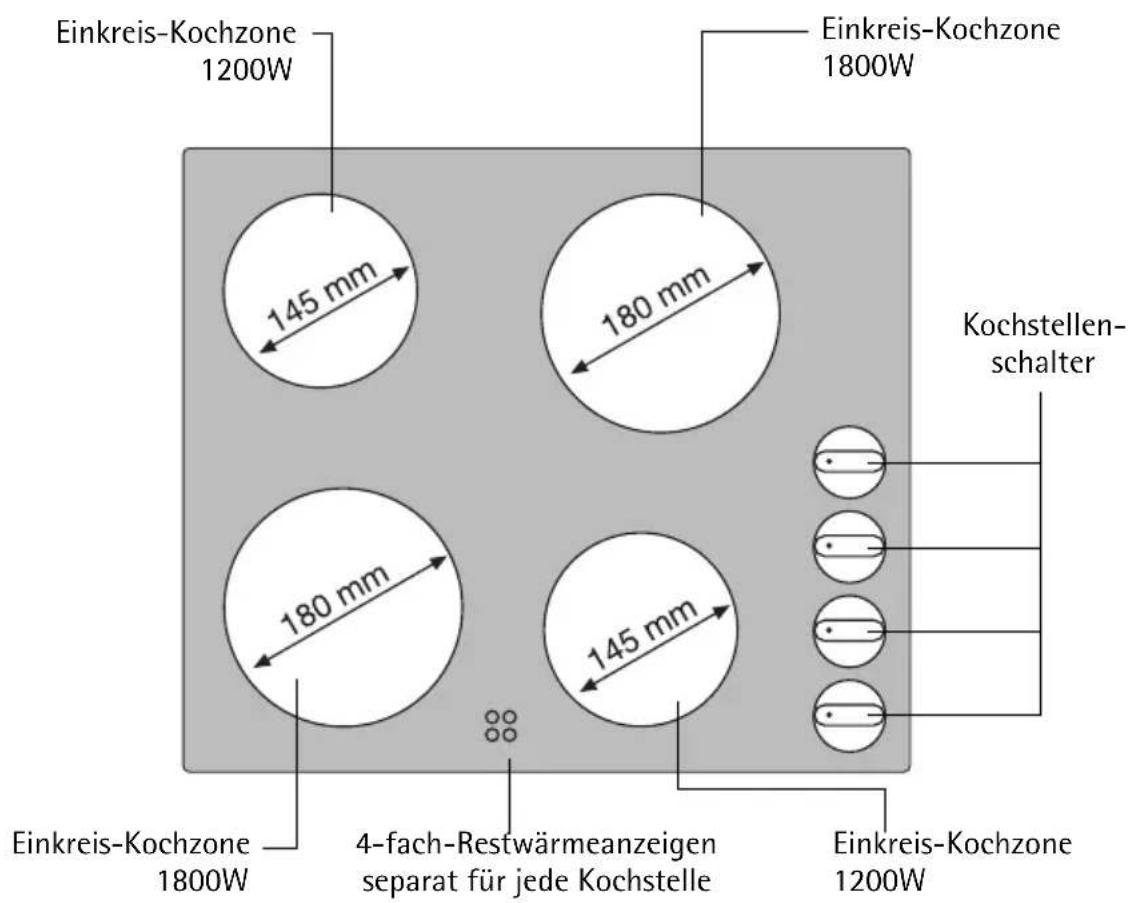

Ausstattung Koch- und Bedienfeld

Vor dem ersten Gebrauch

Erstes Reinigen

Das Glaskeramik-Kochfeld feucht abwischen.

Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!

Die Oberfläche könnte beschädigt werden.

Bedienung des Kochfeldes

Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Lebensdauer des Gerätes.

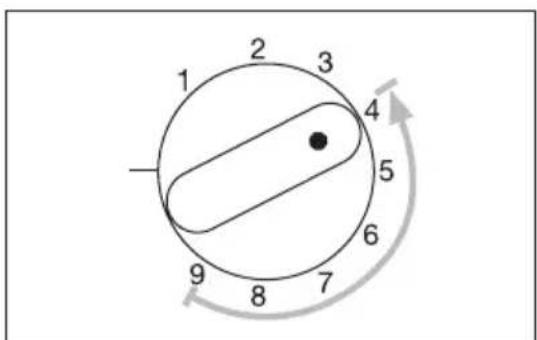

Kochstellen-Schalter

- In den Bereichen 1-9 können Sie die Kochleistung stufenlos einstellen.

1 = kleinste Leistung

9 =höchste Leistung

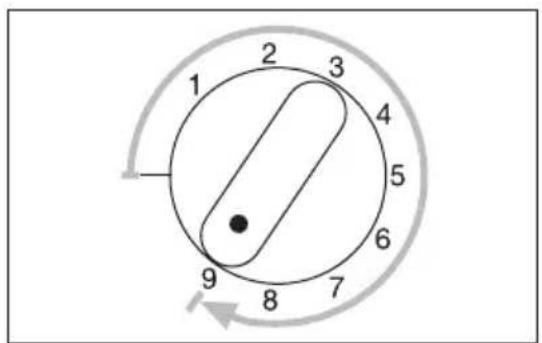

Kochen mit den Kochzonen

1. Zum Ankochen/Anbraten eine hohe Leistung wählen.

1. Sobald sich Dampf bildet bzw. das Fett heiß ist, auf die erforderliche Fortgarstufe zurückschalten.

2. Zur Beendigung des Kochvorgangs auf Null-Position zurückdrehen.

Schalten Sie die Kochzone ca. 5-10 Minuten vor dem Ende des Kochvorgangs aus, um die Restwärme zu nutzen. So sparen Sie elektrische Energie.

Restwärmeanzeige

Ihr Glaskeramikkochfeld ist mit einer Restwärmeanzeige ausgestattet; jeder Kochzone ist eine Kontrolllampe zugeordnet. Diese leuchtet auf, sobald die entsprechende Kochzone heiß ist, und warnt vor unbedachter Berührung.

Auch nach dem Ausschalten der Kochzone erlischt die Restwärme- anzeige erst, wenn die Kochzone abgekühlt ist.

Sie können die Restwärme zum Schmelzen und Warmhalten von Speisen benutzen.

Achtung! Solange die Restwärmeanzeige leuchtet, besteht Verbrennungsgefahr.

Achtung! Bei einem Stromausfall erlischt auch die Restwärmeanzeige und damit der Hinweis auf vorhandene Restwärme. Die Möglichkeit sich zu verbrennen besteht jedoch weiter. Dieses können Sie durch auf-merksames Beobachten vermeiden.

Anwendung, Tabellen, Tipps

Kochgeschirr

Je besser der Topf, desto besser das Kochergebnis.

•Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein.

- Achten Sie beim Neukauf von Töpfen und Pfannen auf den Boden-Durchmesser. Hersteller geben oft den oberen Durchmesser des Geschirrrandes an.

- Geschirr mit Aluminium- oder Kupferböden kann metallische Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu entfernen sind.

- Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind oder Grate aufweisen. Beim Verschieben können bleibende Kratzer entstehen.

- Im kalten Zustand sind die Topfböden üblicherweise leicht nach innen gewölbt (konkav). Sie sollten auf keinen Fall nach außen gewölbt (konvex) sein.

- Wenn Sie Spezialgeschirr verwenden, (z.B. Dampfkochtopf, Simmertopf, WOK usw.), beachten Sie bitte die Herstellerangaben.

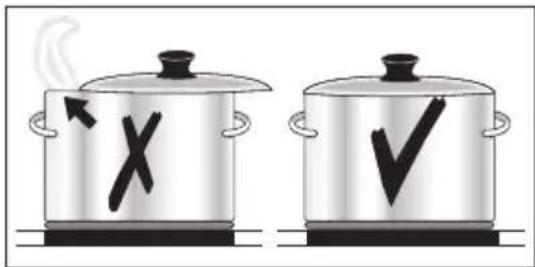

Tipps zur Energie-Einsparung

Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten:

- Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochzone aufsetzen.

- Verschmutzte Kochzonen und Geschirrböden erhöhen den Stromverbrauch.

- Töpfe und Pfannen, wenn möglich, immer mit dem Deckel verschließen.

- Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen, z.B. zum Warmhalten von Speisen oder zum Schmelzen.

- Topfboden und Kochzone sollten gleich groß sein.

- Bei Verwendung eines Schnellkochtopfes verkürzt sich die Garzeit um bis zu 50%.

Anhaltswerte zum Kochen mit der Kochstelle

Die Angaben in den folgenden Tabellen sind Richtgrößen. Welche Schalterstellung für Kochvorgänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel ab.

Schalterstellung	Garvorgang/Fortgarstufe	geeignet für
9 Ankochen Ankochen großer Mengen Wasser, Spätzle kochen
7-9	Starkes Anbraten	Frittieren von Pommes frites, Anbraten von Fleisch, z.B. Gulasch, Ausbacken, z.B. Kartoffelpuffer Braten von Lendenstücken, Steaks
6-7	Mildes Braten	Braten von Fleisch, Schnitzel, Cordon bleu Kotelett, Frikadellen, Bratwürste, Leber Mehlschwitze, mildes Braten Eier, Eierkuchen, Krapfen frittieren
4-5 Kochen		Kochen größerer Speisemengen, Eintopfgerichte und Suppen, Dämpfen von Kartoffeln, Fleischbrühe kochen
3-4	Dämpfen, Dünsten	Dünsten von Gemüse, Schmoren von Fleisch Milchreis kochen
2-3 Quellen		Quellen von Reis und Milchgerichten (zwischendurch umrühren), Dämpfen kleinerer Mengen Kartoffeln oder Gemüse, Erhitzen von Fertiggerichten
1-2 Schmelzen		Schaumomelett, Eierstich, Sauce hollandaise, Warmhalten von Gerichten, Schmelzen von Butter, Schokolade, Gelatine
0 Nachwärme, Aus-Stellung

Wir empfehlen, beim Ankochen oder Anbraten auf die Ankochstufe „9“ zu stellen und Speisen mit einer längeren Garzeit anschließend auf der entsprechenden Fortgarstufe fertiggaren zu lassen.

Reinigung und PflegePflege

Kochfeld

Achtung: Reinigungsmittel dürfen nicht auf die heiße Glaskeramikfläche gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufheizen ätzend wirken können!

Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Grill- oder Backofensprays, grobe Scheuermittel bzw. kratzende Topfreiniger.

Reinigen Sie die Glaskeramik-Kochfläche nach jedem Gebrauch, wenn sie handwarm oder kalt ist. So vermeiden Sie das Festbrennen von Verschmutzungen.

Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen lassen sich mit einem handelsüblichen Glaskeramik- oder Edelstahlreiniger entfernen.

Leichte Verschmutzungen

1. Glaskeramikfläche mit einem feuchten Tuch und ein wenig Handspülmittel abwischen.
2. Anschließend mit einem sauberen Tuch trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben.
3. Die gesamte Glaskeramikfläche einmal in der Woche mit einem handelsüblichen Glaskeramik- oder Edelstahlreiniger gründlich reinigen.
4. Danach die Glaskeramikfläche mit ausreichend klarem Wasser abwischen und mit einem sauberen, fusselfreien Tuch trockenreiben.

Festklebende Verschmutzungen

1. Zur Entfernung von übergekochten Speisen oder festgeklebten Spritzern einen Reinigungsschaber benutzen.
2. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.
3. Verschmutzungen mit gleitender Klinge entfernen.

Reinigungsschaber und Glaskera-mikreiniger erhalten Sie im Fachhandel.

⚠️Spezielle Verschmutzungen

1. Eingebrannten Zucker, geschmolze- nen Kunststoff, Aluminiumfolie oder andere schmelzbare Materialien so- fort, noch im heißen Zustand mit einem Reinigungsschaber entfernen.

Achtung: Beim Hantieren mit dem Reinigungsschaber auf der heißen Kochzone besteht Verbrennungsgefahr! 2. Anschließend das abgekühlte Kochfeld normal reinigen.

i Sollte die Kochzone mit darauf geschmolzenen Materialien bereits abgekühlt sein, erwärmen Sie diese nochmals vor der Reinigung. Kratzer oder dunkle Flecken in der Glaskeramikfläche, die z.B. durch scharfkantige Topfböden entstanden sind, lassen sich nicht entfernen. Sie beeinträchtigen jedoch die Funktionsfähigkeit des Kochfeldes nicht.

Rahmen des Kochfeldes

Achtung! Keinen Essig, Zitrone oder kalklösende Mittel auf den Muldenrahmen bringen, es entstehen sonst matte Stellen.

1. Rahmen mit einem feuchten Tuch und ein wenig Handspülmittel abwischen.
2. Eingetrocknete Verschmutzungen mit nassem Tuch einweichen. An- schließend wegwischen und trockenreiben.

Was tun, wenn ...

Abhilfe bei Störungen

Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.

Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler oder an den Kundendienst.

Was tun, wenn ...

... die Kochzonen nicht funktionieren?

Überprüfen Sie, ob

– die Sicherung in der Hausinstallation (Sicherungskasten) intakt ist. Sollten die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur.
– die entsprechende Kochzone eingeschaltet ist und die gewünschte Leistungsstufe eingestellt ist.
—bei Mehrkreis-Kochzonen: der gewünschte Heizkreis zugeschaltet ist.

Wenn Sie aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, kann der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos erfolgen.

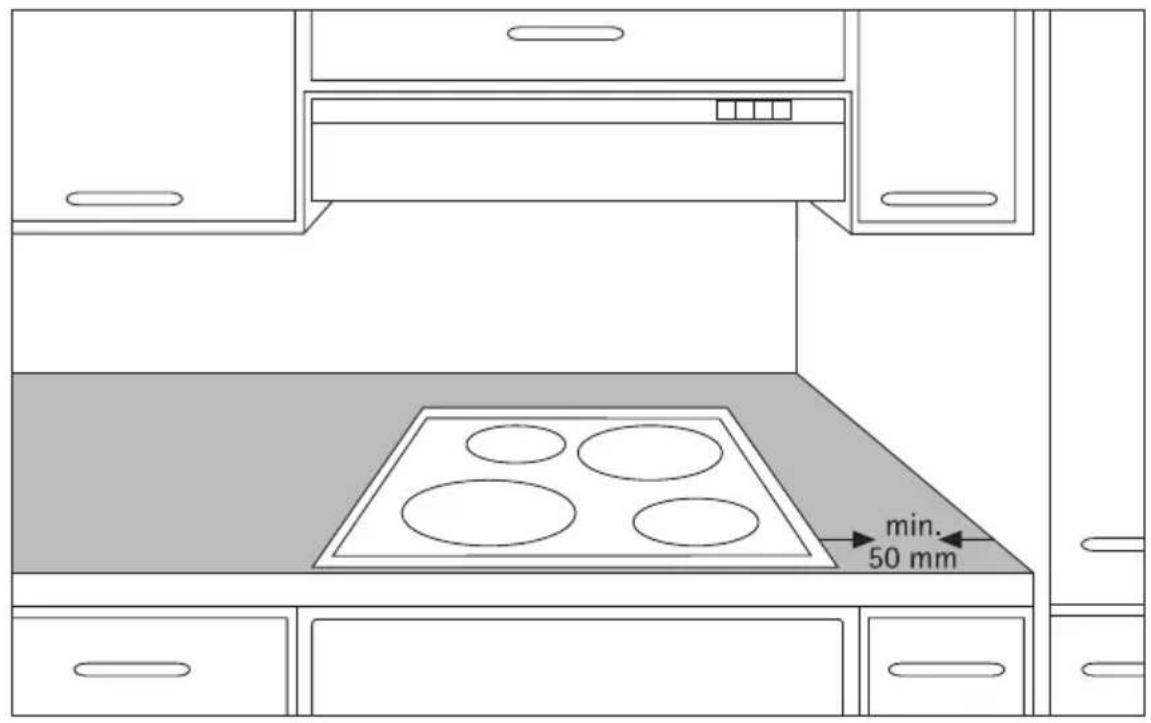

Montageanweisung

Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden.

Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.

Technische Daten

Gerätemaße

Breite 572 mm

Tiefe 502mm

Höhe 47mm

Ausschnittmaße

Breite 560mm

Tiefe 490mm

Eckradius R5

Kochzonen

Position Durchmesser Leistung

vorne links 180mm 1800W

Gesamtanschlusswert max.

6,0kW

Bestimmungen, Normen, Richtlinien

Dieses Gerät entspricht folgenden Normen:

•EN 60335-1 und EN 60335-2-6
bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und
•EN 60350 bzw. DIN 44546 / 44547 / 44548
bezüglich der Gebrauchseigenschaften von Elektroherden, Kochmulden, Backöfen und Grillgeräten für den Haushalt.
•EN 55014-2 / VDE 0875 Teil 14-2
•EN 55014 / VDE 0875 Teil 14 / 1999-10
•EN 61000-3-2 / VDE 0838 Teil 2
•EN 61000-3-3 / VDE 0838 Teil 3
bezüglich der grundlegenden Schutzanforderungen zur elektro-magnetischen Verträglichkeit (EMV).

CE Dieses Gerät entspricht den folgenden EG-Richtlinien:

•73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie

- 89/336/EWG vom 03.05.1989 (EMV-Richtlinie einschließlich Änderungsrichtlinie 92/31/EWG).

⚠ Sicherheitshinweise für den Installateur

• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen.
  Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr der EN 60 335-2-6. Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden.
• Schubladen dürfen nicht unter dem Kochfeld montiert werden.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  • Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen.
• Zum Schutz gegen Feuchtigkeit sind alle ausgesägten Schnittflächen mit geeignetem Dichtungsmaterial zu versiegeln.
• Bei gefliesten Arbeitsflächen müssen die Fugen im Auflagebereich des Kochteils mit Fugenmaterial voll ausgefüllt sein.
• Bei Natur-, Kunststein- oder Keramikplatten müssen die Schnappfedern mit geeignetem Kunstharz- oder Zweikomponentenkleber eingeklebt werden.
• Dichtung auf einwandfreien Sitz und lückenlose Auflage prüfen. Es darf keine zusätzliche Silikon-Dichtungsmasse aufgetragen werden, das erschwert den Ausbau im Servicefall.
• Zur Demontage muss die Mulde von unten herausgedrückt werden.

Elektroanschluss

Vor dem Anschluss ist zu prüfen, ob die Nennspannung des Gerätes, das ist die auf dem Typenschild angegebene Spannung, mit der vorhandenen Netzspannung übereinstimmt. Das Typenschild befindet sich auf der unteren Verkleidung des Kochteils.

Die Heizkörperspannung beträgt AC230V\~. Auch bei älteren Netzen mit AC220V\~ arbeitet das Gerät einwandfrei.

Der Netzanschluss des Kochteils ist so auszuführen, dass eine allpolige Trennmöglichkeit mit einer Kontaktöffnungsweite von mindestens 3mm, z.B. LS-Automat, FI-Schutzschalter oder Sicherung, vorhanden ist.

Als Netzanschlussleitung muss eine Leitung vom Typ H05VV-F oder höherwertig verwendet werden.

Der Anschluss ist gemäß Schema vorzunehmen. Je nach Anschluss-Schema sind die Anschlussbrücken entsprechend einzusetzen. Der Schutzleiter wird mit Klemme ☐ verbunden. Die Schutzleiterader muss länger sein als stromführende Adern.

Die Kabelanschlüsse müssen vorschriftsmäßig ausgeführt und die Klemmschrauben fest angezogen werden.

Abschließend ist die Anschlussleitung mit der Zugentlastungsklemme zu sichern und die Abdeckung durch festes Andrücken zu schließen (einrasten).

Vor dem ersten Einschalten müssen evt. vorhandene Schutzfolien oder Aufkleber von der Glaskeramikfläche oder dem Rahmen entfernt werden.

Nach dem Anschließen an die Stromversorgung sind alle Kochzonen zur Prüfung der Betriebsbereitschaft nacheinander in Maximalstellung kurz einzuschalten.

Service

Im Kapitel „Was tun, wenn ...“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach.

Handelt es sich um eine technische Störung?

Dann wenden Sie sich bitte an unseren Kundendienst oder einen unserer Service-Partner (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist.

Halten Sie möglichst genau fest:

• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typschild:

• Modell-Bezeichnung,
• PNC-Ziffer (9 Ziffern),
• S-No-Ziffer (8 Ziffern).

Wir empfehlen, die Kennziffer hier einzutragen, damit Sie sie stets zur Hand haben:

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• Wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt „Was tun, wenn ...“) selbst hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muss. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Montage / Assembly

Hier Typenschild aufkleben

(nur für Werk)

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG

822 947 239-B-180203-10

Änderungen vorbehalten
