| Produkttyp | Freistehender Elektroherd |
| Marke | Hotpoint |
| Modell | CP9VP6 DE/HA |
| Kategorie | Herd |
| Kochfeldtyp | Glaskeramik-Kochfeld |
| Anzahl Kochzonen | 4 |
| Kochzone 1 (vorne links) | 2500W / 1000W (Doppelkreis) |
| Kochzone 2 (hinten links) | 1200W |
| Kochzone 3 (vorne rechts) | 1200W |
| Kochzone 4 (hinten rechts) | 2000W / 1000W (Doppelkreis) |
| Ofentyp | Multifunktions-Elektrobackofen |
| Ofenfunktionen | Ober- und Unterhitze, nur Unterhitze, nur Oberhitze, Grill, Maxigrill, Maxigrill + Lüfter, Unterhitze + Lüfter, Heißluft + Lüfter, Schnellauftauen |
| Innenbeschichtung des Ofens | Selbstreinigende mikroporöse Emaille |
| Timer | Elektronischer Timer mit Startverzögerung, Gardauer und Timerfunktion |
| Bedienelemente | Drehknöpfe für Kochfeld und Ofenfunktionen, elektronischer Timer |
| Stromversorgung | 230/400 V ~ 50 Hz |
| Maximale Leistungsaufnahme | 10000 W |
| Abmessungen (B x T x H) | 900 x 600 x 750 mm (ohne verstellbare Füße, Bereich 95-155 mm) |
| Sicherheitsmerkmale | Restwärmeanzeigen (4), Kindersicherung erhältlich (BAB-Kit) |
| Reinigung | Herausnehmbare Ofentür, Glaskeramik-Kochfeld-Schaber empfohlen, selbstreinigende Ofen-Emaille |
| Mitgeliefertes Zubehör | Drehspieß, Tropfblech, Rost |
| Ofenbeleuchtung | 15 W, E14-Sockel, hochtemperaturbeständig (300 °C) |
Häufig gestellte Fragen - CP9VP6 DE/HA HOTPOINT
Benutzerfragen zu CP9VP6 DE/HA HOTPOINT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch CP9VP6 DE/HA - HOTPOINT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CP9VP6 DE/HA von der Marke HOTPOINT.
BEDIENUNGSANLEITUNG CP9VP6 DE/HA HOTPOINT
TECHNISCHE EIGENSCHAFTEN
BESCHREIBUNG DES
GERÄTES, 6
BEDIENUNGSANLEITUNG, 7
MULTIFUNKTIONS-BACKOFEN, 8
ZEITSCHALTUHR
(ELEKTRO-BACKOFEN), 9
REINIGUNG UND PFLEGE, 10-11
PRAKTISCHE BACK-
/BRATHINWEISE, 12
1 Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
2 Lesen Sie bitte vor Gebrauch des Gerätes die in diesem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können.
3 Überprüfen Sie das Gerät nach dem Auspacken auf eventuelle Beschädigungen. Im Zweifelsfall raten wir Ihnen, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden. Bewahren Sie das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nägel usw. nicht in Reichweite von Kindern auf, es könnte eine große Gefahrenquelle darstellen.
4 Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen. Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller jegliche Haftung zurückweist.
5 Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden, im Zweifelsfalle ist eine Kontrolle durch Fachpersonal anzufordern. Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
6 Vor Anschluss des Gerätes kontrollieren Sie bitte, dass die auf dem Typenschild angegebenen Daten mit denen des Stromversorgungsnetzes übereinstimmen.
7 Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.
8 Bei der Installation muss ein allpoliger Schalter mit einem Kontaktöffnungsabstand von 3 mm oder höher zwischengeschaltet werden.
9 Dieses Gerät darf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden.
10 Jede andere Verwendung (zum Beispiel zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.
11 Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
12 Die Verwendung eines jeden Elektrogerätes setzt die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:
- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen.
- Benutzen Sie das Gerät nicht barfuß.
- Verwenden Sie keine Verlängerungen, es sei denn mit besonderer Vorsicht.
- Ziehen Sie den Stecker nicht am Versorgungskabel oder sogar an dem Gerät selbst aus der Steckdose.
- Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).
- Lassen Sie das Gerät nicht von unbeaufsichtigten Kindern oder unbefugten Personen benutzen.
13 Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Abschalten des Hauptschalters der Hausanlage stromlos zu machen.
14 Sollte das Glas Ihres Kochfeldes springen, muss es umgehend vom Stromnetz abzuschalten. Wenden Sie sich zwecks der eventuellen Reparatur ausschließlich an eine anerkannte Kundendienststelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung obiger Hinweise kann die Sicherheit des Gerätes gefährden.
15 Soll das Gerät nicht mehr verwendet werden, empfehlen wir, dieses durch Durchschneiden des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteteile zu vernichten, die vor allem für Kinder, die das unbrauchbare Gerät zum Spielen benutzen könnten, eine Gefahr darstellen.
16 Das Glaskeramik-Kochfeld ist stoßfest und verträgt auch plötzliche Temperaturwechsel. Dennoch kann es durch Stöße und Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich an eine zuständige Kundendienststelle.
17 Bitte berücksichtigen Sie, dass die Kochzonen noch für mindestens eine halbe Stunde nach Ausschalten heiß bleiben; achten Sie deshalb darauf, dass nichts unbeabsichtigt auf diese heißen Flächen abgelegt bzw. abgestellt wird.
18 Schalten Sie die Kochzonen nicht ein, wenn auf dem Kochfeld Alu- oder Klarsichtfolie liegen sollte.
19 Stützen Sie sich nicht auf heiße Kochzonen.
20 Achten Sie bitte darauf, dass bei Benutzen von kleinen Elektrohausgeräten in Kochstellennähe das Versorgungskabel nicht mit heißen Herdteilen in Berührung kommt.
21 Stellen Sie Stieltöpfe und Pfannen immer so auf die Kochstelle, dass jegliches Risiko durch unbeabsichtigtes Anstoßen ausgeschlossen wird.
2.2 Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte.
23 Hinweis zur ersten Inbetriebnahme. Der zum Abdichten des Glaskeramiks eingesetzte Leim könnte während der Lagerung Fettspuren auf dem Glas hinterlassen haben. Wir empfehlen Ihnen, diese vor
Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (keine Scheuermittel) zu entfernen. Während der ersten Betriebsstunden ist ein leichter Geruch verbrannten Gummis zu vernehmen. Dies wird sich nach kurzer Zeit geben.
24 Schauen Sie nicht zu intensiv auf die eingeschalteten Halogen-Heizwiderstände: Sie erzeugen ein so starkes Licht, das Ihren Augen schaden würde.
25 Die mit Lebensmitteln eventuell in Berührung kommenden Zubehörteile bestehen aus Materialien, die den Vorschriften der EG-Richtlinien 89/109 vom 21.12.88 entsprechen.
26 Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf Position "0" befinden, wenn das Gerät nicht in Betrieb ist.
27 Wird der Herd auf einem Sockel aufgestellt, dann achten Sie bitte darauf, dass das Gerät auch nicht herunterrutschen kann.
28 Verwenden Sie zur Reinigung bitte keine Dampfreiniger.
28 Öffnungen und Schlitze dürfen nicht vertopft werden.
29 Bei in Betrieb befindlichem Backofen oder Grill könnten das Backofenfenster und die daran angrenzenden Teile sehr heiß werden. Spielende Kinder sollten demnach ferngehalten werden. Wollen Sie jedoch noch sicherer gehen, dann fordern Sie den in unserer Zentrale oder unseren Kundendienststellen (siehe beiliegendes Verzeichnis) erhältlichen zusätzlichen Kinderschutz an. Bei der Bestellung eines solchen geben Sie bitte folgende Kennummer an: BAB - gefolgt von dem Modell des Gerätes.
30 Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
31 Kinder dürfen nicht mit dem Gerät spielen.
32 Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen;
- 89/336/EWG vom 03.05.1989 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
- 90/396/EWG vom 29.06.1990 (Gas) und nachfolgenden Änderungen;
- 93/68/EWG vom 22.07.1993 und nachfolgenden Änderungen;
Entsorgung von Elektroaltgeräten Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
INSTALLATIONSANWEISUNGEN
DE
Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.
Wichtig: Jeder beliebige Eingriff zur Einstellung, Wartung usw. muss bei stromlosem Gerät vorgenommen werden. Sollte das Gerät elektrisch eingeschaltet bleiben müssen, ist größte Vorsicht geboten.
Bei diesem Herd handelt es sich um ein Gerät folgender Eigenschaften: Klasse: 1

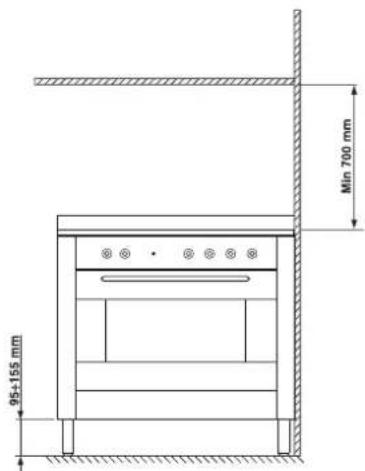

Die maximalen Abmessungen des Herdes entnehmen Sie bitte aus der Abbildung der Seite 2. Zur Gewährleistung der ordnungsgemäßen Betriebsweise des in einer Möbelzeile installierten Gerätes sind die auf Abb. 10 angegebenen Abstände unbedingt einzuhalten. Außerdem müssen die angrenzenden Oberflächen, sowie die Rückwand aus einem geeigneten Material beschaffen sein, um einer Übertemperatur von 65°C standhalten zu können. Unter dem Herdboden befinden sich 4 höhenverstellbare Füße, mittels derer der Herd ggf. justiert werden kann. Es ist absolut erforderlich, dass der Herd eben aufgestellt wird. Durch eine unsachgemäße Aufstellung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Gerätes beeinträchtigen.
Abb.10
DAS GERÄT MUSS GEERDET WERDEN.
Das Gerät ist werkseitig für den Betrieb mit Wechselstrom zu der auf dem Typenschild (befindlich auf der Rückseite oder auf der letzten Seite des Handbuchs) angegebenen Spannung und Frequenz ausgelegt. Stellen Sie sicher, dass die lokale Versorgungsspannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Das Gerät ist nicht mit einem Versorgungskabel ausgestattet, da das Kabel je nach der Art des Elektroanschlusses zu bemessen ist (siehe nachfolgendes
Anschlussschema). Verwenden Sie ein Gummikabel des Typs H05RR-F. Öffnen Sie das Klemmengehäuse so wie auf nachfolgender Abbildung veranschaulicht: Verlegen Sie nun das Versorgungskabel wie folgt:
- Schrauben Sie die Schraube der Kabelklemme „V“ sowie die der Kontakte aus. (Abb. 11)
- Die Drähte gemäß nachfolgendem Schaltplan unter den Schraubenköpfen befestigen.
Abb.11
- Befestigen Sie nun das Versorgungskabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.
| Elektroanschluss Netzspannung | Schmelzs-icherung | Querschnitt |
| 230V -1+N ~ 50Hz 32* A 4 mm ^2 | ||
| 400V 2+N ~ 50Hz 32 A 4 mm ^2 | ||
| 400V -3+N ~ 50Hz 25 A 2.5 mm ^2 | ||
| 230V -2 ~ 50Hz 32* A 4 mm ^2 | ||
| 230V -3 ~ 50Hz 25 A 2.5 mm ^2 | ||
| 230V -2+2N ~ 50Hz | 25* A 2.5 mm ^2 |
*Anwendung des Gleichzeitigkeitsfaktors gemäß den Richtlinien.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer Mindestöffnung von 3 mm, der der Strombelastung und den geltenden Richtlinien entspricht, zwischenzuschalten (der Erdleiter darf nicht durch den Schalter unterbrochen werden). Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt. Vor dem Anschluss vergewissern Sie sich bitte, dass:
- das Druckminderventil und die Hausanlage die Belastung durch das Gerät aushalten (siehe Typenschild);
- die Versorgungsanlage mit einer den gesetzlichen Bestimmungen und Vorschriften entsprechenden Erdung versehen ist;
- die Steckdose oder der allpolige Schalter bei installiertem Gerät leicht zugänglich ist.
TECHNISCHE EIGENSCHAFTEN:
Spannung und Frequenz 230/400V \~ 50 Hz Bedarfsspitze: 10000 W

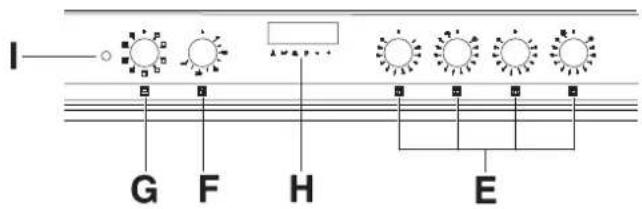

BESCHREIBUNG DES
GERÄTES
DE
A Kochzone mit Strahlungsbeheizung
B Kochzone mit Strahlungsbeheizung
C Kochzone mit Strahlungsbeheizung
D Restwärmeanzeigen
E Kochzonenschalter
F Thermostat
G Funktionswähler
H Elektronische Zeitschaltuhr
I Backofen-Stromversorgungsanzeigeleuchte
Beschreibung der Heizelemente
Die Strahlungsbeheizungselemente "A-B-C" bestehen aus Ringheizkörpern mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einschalten).
Ihr Einsatz ist äußerst einfach, da sie so wie die üblichen Kochzonen mit Strahlungsbeheizung arbeiten und bedient werden. Ziehen Sie hierzu die Tabelle 1 zu Rate.
Schalterknöpfe
Jeder Kochzone ist ein Schalterknopf „E“ zugeordnet, der eine stufenlose Einstellung der Temperatur von 1 (Mindestwert) auf 12 (Höchstwert) ermöglicht. Der Tabelle 1 können Sie entnehmen, welche Kochzone und welche Einstellung für welche Garart am besten geeignet ist.
Mittels der Schalter "A-B" wird im Allgemeinen nur der
kleinere Teil / oder Kochzone eingestellt.
Möchten Sie die gesamte Kochzonenfläche in Betrieb nehmen, dann drehen Sie den Schalter über die
Position 12 / Chaus. Ein Klick zeigt an,
dass die gesamte Kochzone eingeschaltet wurde. Nun kann mittels desselben Schalters die gewünschte Temperatur bis 12 eingestellt werden.
| Pos. | Automatikplatte |
| 0 | Ausgeschaltet |
| 1 Zum Schmelzen von Butter, Schokolade | |
| 2 | Zum Erhitzen von Flüssigkeiten |
| 3 | |
| 4 | Für Cremes und Soßen |
| 5 | |
| 6 | Zum Garen auf dem Siedepunkt |
| 7 | |
| 8 | Für Braten |
| 9 | |
| 10 | Für Rindfleischsuppen etc. |
| 11 | |
| 12 | Zum Frittieren |
Restwärmeanzeige (D)
Diese zeigt an, dass eine oder mehrere Kochzonen auch nach dem Ausschalten noch heiß sind (über 60°C). Das Kochfeld ist mit 4 Restwärmeanzeigen ausgestattet, eine pro Kochzone.

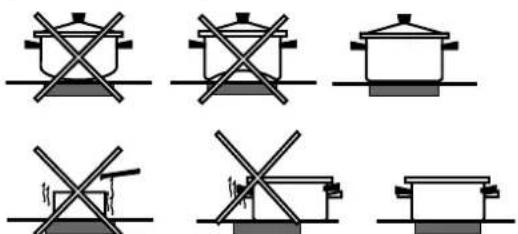

Hinweise zum Einsatz des Glaskeramik-Kochfeldes
Ihr Kochfeld gibt Ihnen sein Bestes, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen einige grundlegende Regeln beachten.
- Benutzen Sie Kochgeschirr mit flachem Boden, um sicher zu sein, dass er ganz auf der Heizfläche aufliegt.
- Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Elektroplatte übereinstimmt, d.h. dessen Boden die Elektroplatte ganz bedeckt, und somit die gesamte Wärme genutzt wird.
- Stellen Sie sicher, dass die Geschirrböden stets sauber und trocken sind, damit ein optimaler Kontakt und eine lange Lebensdauer der Kochplatten und des Kochgeschirrs gewährleistet wird.
- Benutzen Sie nicht dasselbe Kochgeschirr, das Sie für Gasherde einsetzen. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen, demnach würden bei Einsatz desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
MULTIFUNKTIONS-BACKOFEN
DE
Dieser elektrische Multifunktions-Backofen bietet neun unterschiedliche Heizwiderstand-Kombinationen. Durch die Wahl der jeweils geeignetsten Kombination können die gewünschten Ergebnisse gezielt erreicht werden.
Die einzelnen Funktionen können durch Drehen des
Funktionswählers "G" auf nachstehende Einstellungen eingestellt werden:
| Symbol | Funktion Leistung | |
| 0 | 0) Aus - | |
 | 1) Oberer und unterer Heizwiderstand 2350 W | |
| [W05C] | 2) Unterer Heizwiderstand 1300 W | |
 | 3) Oberer Heizwiderstand 1050 W | |
| [85AT] | 4) Heizwiderstand Grill 2000 W | |
| [22X2] | 5) Heizwiderstand Maxigrill 3050 W | |
 | 6) Heizwiderstand Maxigrill + Gebläse 3100 W | |
 | 7) Unterer Heizwiderstand + Gebläse 1350 W | |
| [23A1] | 8) Kreisförmiger Heizwiderstand + Gebläse 2850 W | |
| [3DDG] | 9) Schnellauftauen 50 W |
Nach Wahl der gewünschten Garfunktion, drehen Sie den Thermostatenregler "F" ^ C auf die gewünschte Temperatur.
- Zum traditionellen, konventionellen Garen (Braten, Kleingebäck usw.) verwenden Sie die Funktion (Ober- und Unterhitze). Schieben Sie das Gargut erst nach Erreichen der eingestellten Gartemperatur in den Backofen und verwenden Sie möglichst nur eine Ebene. Wird eine stärkere Ober- oder Unterhitze verlangt, bringen Sie den Funktionswähler auf Position (Unterhitze), (Unterhitze + Gebläse) oder auf (Oberhitze).
- Bei Betrieb auf Position (Heißluft) erfolgt das Garen durch die mittels eines Heizwiderstandes vorgeheizte Luft, die dank eines Gebläses gleichmäßig im Backofen zirkuliert. Der Backofen heizt äußerst schnell auf, demnach kann das Gargut auch bereits bei Einschalten eingeschoben werden. Bei Heißluftbetrieb können auch zwei Ebenen gleichzeitig eingesetzt werden.
- Bei Betrieb auf Position "Schnellauftauen" wird kein Heizwiderstand in Betrieb genommen; eingeschaltet wird in diesem Falle nur die Backofenbeleuchtung und die Umluft. - Der Grill liefert eine äußerst hohe Wärmeleistung,
dank derer die Oberflächen des Grillgutes rasch angebräunt werden; er eignet sich demnach besonders für Fleisch, das auf diese Weise innen zart bleibt.
Zum Einsatz des Grills drehen Sie den Funktionswähler "G" auf eine der nachfolgenden
Positionen ☐ (Grill), ☐ (Maxigrill), ☒ (Maxigrill + Gebläse).
Solange der Grill im Einsatz ist, muss die Ofentür geschlossen bleiben. Stellen Sie außerdem den Thermostaten höchstens auf 200°C ein.

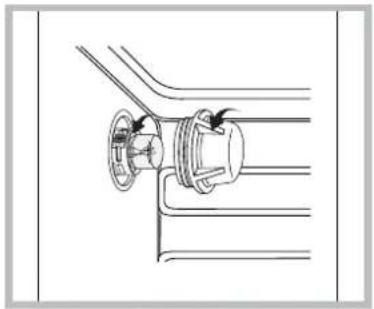

Backofenbeleuchtung
Die Backofenbeleuchtung schaltet sich automatisch ein, sobald der Funktionswähler „G“ auf eine seiner
Einstellungen gedreht wird. Ist kein Heizelement in Betrieb, kann die Backofenbeleuchtung durch Drehen des Thermostatenknopfes auf 0°C eingeschaltet werden.
Kontrolllampe „I“
Diese zeigt die Aufheizphase an; die Kontrolllampe erlischt, sobald die mittels des Drehknopfes eingestellte Temperatur im Backofen erreicht wird. Das nun abwechselnde Aufleuchten und Erlöschen der Kontrolllampe ist ein Zeichen dafür, dass der Thermostat korrekt arbeitet, und demnach die Backofentemperatur konstant gehalten wird.

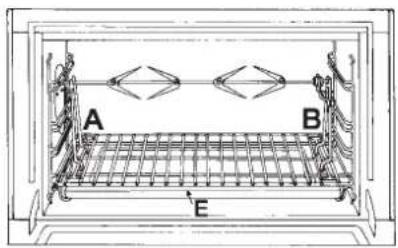

Bratspieß
Dieses Zubehörteil ist nur zum Grillen zu verwenden. Verfahren Sie wie folgt: Spießen Sie das Fleisch der Länge nach auf die Querstange, und befestigen Sie es mit den entsprechenden, regelbaren Gabeln. Setzen Sie die Halterungen "A" und "B" in die entsprechenden Öffnungen der Fettpfanne "E" ein, legen Sie die Stange mit seiner Aussparung in den Sitz "C" und schieben Sie den Rost in die erste bzw. unterste Backofenführung; stecken Sie nun die Stange in die Drehspießöffnung und schieben Sie die Aussparung jetzt weiter durch bis in den Sitz "D". Setzen Sie nun den Grill und den Drehspieß in Betrieb. Drehen Sie hierzu den Schalter „H“ des Umschalters
auf die mit dem Symbol ☐ (Grill), ☐ (Maxigrill) oder ☑ (Maxigrill mit Gebläse) gekennzeichneten Positionen.
Diese ermöglicht, den Backofen oder den Grill für folgende Funktionen zu programmieren:
- verzögerter Start bei vorbestimmter Garzeit;
- sofortiger Start bei vorbestimmter Garzeit;
- Kurzzeitwecker
Tastenfunktionen:
Δ Timer Stunden und Minuten
Garzeit (Dauer)
Garende
Manuelle Schaltung
- : Zurückstellen der Garzeiten
+ : Vorstellen der Garzeiten
Einstellen der Digitaluhr
Nach dem Netzanschluss oder nach einem Stromausfall blinkt auf dem Display die Anzeige: 0.00
- Drücken Sie gleichzeitig die Tasten und und stellen Sie anschließend (innerhalb 4 Sekunden) über die Tasten - und + die genaue Uhrzeit ein. Mittels der Taste + wird die Zeit erhöht. Mittels der Taste - wird die Zeit herabgesetzt.
Eine eventuelle Änderung der Uhrzeit kann auf folgende Weise erfolgen:
- Oberes gänzlich neu wiederholen
- Die Taste 📋 drücken und daraufhin mittels der Drucktasten - und + die Uhrzeit korrigieren.
Manueller Backofenbetrieb
Nach Einstellen der Uhrzeit schaltet der Programmierer automatisch auf manuelle Betriebsweise.
Anmerkung: Nach jedem Garen im „Automatikbetrieb“ muss der Backofen mittels der Drucktaste erneut auf manuelle Betriebsweise umgestellt werden.
Verzögerter Start bei vorbestimmter Garzeit
In einem solchen Fall muss die Garzeit d.h. die Dauer sowie die als Garende vorgesehene Uhrzeit eingestellt werden. Nehmen wir an, das Display zeige 10.00 Uhr an:
- Drehen Sie den Backofen-Reglerknopf auf die gewünschte Betriebsweise und Temperatur (z.B.: statischer Backofen, 200°C)
- Drücken Sie die Taste 📋 und stellen Sie daraufhin (innerhalb 4 Sekunden) über die Tasten - und + die gewünschte Garzeit (Dauer) ein. Nehmen wir als Beispiel eine Kochzeit von 30 Minuten; auf dem Display erscheint die Anzeige:
0:30
Nach Freigabe der Taste, erscheint nach 4 Sekunden wieder die laufende Uhrzeit mit dem Symbol und der Anzeige auto
- Drücken Sie die Taste 🚗 und stellen Sie anschließend durch Drücken der Tasten - und + die als Garende errechnete Uhrzeit ein, nehmen wir an: 13,00 Uhr.
13·00 - Wird die Taste wieder freigelassen, erscheint nach 4 Sekunden auf dem Display wieder die laufende Uhrzeit:
10·00
Das Leuchten der Anzeige auto ist ein Zeichen dafür, dass eine automatische Betriebsweise für Garzeit und Garzeitende programmiert worden ist. Der Backofen schaltet sich also automatisch um 12.30 Uhr ein, um nach 30 Minuten wieder abzuschalten. Bei eingeschaltetem Backofen leuchtet für die gesamte Kochzeit das Kochtopfsymbol. Durch Druck auf die Taste kann die eingestellte Garzeit (Dauer) jederzeit visualisiert werden, und durch Druck auf die Taste die als Garende vorgesehene Uhrzeit.
Nach Ablauf der Garzeit ertönt ein akustisches Signal; um dieses auszuschalten drücken Sie eine beliebige Taste, mit Ausnahme der Tasten - und +.
Sofortiger Start bei vorbestimmter Garzeit
Wird nur die Garzeit (Dauer) programmiert (Punkt 1 und 2 des Abschnitts "Verzögerter Start bei vorbestimmter Garzeit") startet der Backofen sofort.
Löschen eines gespeicherten Programms
Drücken Sie die Taste □ stellen Sie dann mittels der Taste - die Zeit wieder auf
0·00
und stellen Sie daraufhin durch Drücken der Taste den Backofen wieder auf manuelle Betriebsweise um.
Kurzzeitwecker-Funktion
Bei dieser Funktion wird eine Zeit mit rückläufigem Ablauf eingestellt. Diese Funktion steuert weder das Ein- noch das Ausschalten des Backofens; nach abgelaufener Zeit ertönt nur ein akustisches Signal.
Bei Druck auf die Taste △ erscheint die Anzeige:
0·00
Stellen Sie nun mittels der Tasten - und + die gewünschte Zeit ein.
Wird die Taste wieder freigelassen, setzt sofort die Zeitrechnung ein; auf dem Display erscheint die laufende Uhrzeit.
10:00
Nach abgelaufener Zeit ertönt ein akustisches Signal, das durch Druck auf eine beliebige Taste (mit Ausnahme der Tasten - und +) ausgeschaltet werden kann; das Symbol △ erlischt.
Ändern und Löschen der Daten
• Die gespeicherten Daten können jederzeit durch Druck auf die entsprechende Taste und Drücken der Taste - oder + gelöscht werden.
- Wird die Garzeit gelöscht, wird automatisch auch das Garende gelöscht und umgekehrt.
- Bei programmierter Betriebsart akzeptiert das Gerät als Garende keine Zeiten, die vor dem vom Gerät selbst vorgesehenen Garbeginn liegen.
Wichtig: Trennen Sie das Gerät vor jeder Reinigung und Pflege vom Stromnetz.
Um eine optimale Lebensdauer des Gasherdes zu gewährleisten, muss er regelmäßig gründlich gereinigt werden. Beachten Sie hierbei Folgendes:
Innenseite der Backofentür:
Reinigen Sie die Innenseite der Backofentür mit warmem Wasser und einem milden, flüssigen Reinigungsmittel (kein Scheuermittel); abschließend klar nachspülen und trocknen.
Innenteile des Backofens:
- Das Ofeninnere ist mit einer selbstreinigenden Mikroporenemail-Spezialbeschichtung versehen, dank derer bei normalen Koch- bzw. Brattemperaturen von 200 bis 300°C alle Fettspritzer oder andere Verschmutzungen im Ofeninneren vollständig entfernt werden. Dadurch wird die Reinigung erheblich erleichtert: Reiben Sie den Backofen nach jedem Koch- bzw. Bratvorgang lediglich mit einem feuchten Tuch aus, und entfernen Sie die dünne Pulverschicht, die sich abgelagert haben könnte. So erhalten Sie die Selbstreinigungsfunktion des Ofens.
- Sollte der Backofen innen durch übergelaufene Flüssigkeiten stark verschmutzt, bzw. die Spritzer nicht automatisch vollständig entfernt worden sein (zum Beispiel beim Grillen, da die beim Grillen erreichten Temperaturen für eine vollständige Selbstreinigung der Beschichtung nicht ausreichen) raten wir, den leeren Ofen auf Höchsttemperatur einzuschalten, um sämtliche Fettspritzer und Verschmutzungen vollkommen zu beseitigen.
- Sollten aufgrund häufigen Gebrauchs des Backofens deutliche Schmutzreste an den selbstreinigenden Innenwänden zurückgeblieben sein, ist das sehr wahrscheinlich darauf zurückzuführen, dass die oben angegebenen Ratschläge nicht eingehalten wurden. Reinigen Sie Ihren Backofen in einem solchen Fall mit einem weichen Tuch und warmem Wasser (verwenden Sie dabei kein Reinigungsmittel) und reiben Sie ihn anschließend gut trocken.
- Eventuell angetrocknete Essenreste oder Spritzer sollten auf keinen Fall mit spitzen Gegenständen entfernt werden. Das selbstreinigende Email des Ofens könnte sonst beschädigt werden.
- Sollte die selbstreinigende Wirkung aufgrund einer Beschädigung oder unsachgemäßen Reinigung, oder aufgrund langjährigen Gebrauchs nachlassen, kann der Backofen innen neu verkleidet werden. Wenden Sie sich hierzu an eines unserer autorisierten Kundendienstzentren.
Außenteile des Backofens:
- Reinigen Sie diese erst dann, wenn der Backofen gänzlich abgekühlt ist.
- Die Stahlteile und vor allem die mit Symbolaufdrucken versehenen Stellen dürfen nicht mit Löse- oder Scheuermitteln gereinigt werden; verwenden Sie hierzu ausschließlich ein mit milder, lauwarmer Spüllauge angefeuchtetes Tuch.
Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längere Zeit darauf stehen bleiben.
Es empfiehlt sich demnach, diese Teile nach der Reinigung sofort gründlich nachzuspülen und trockenzureiben.
Wichtig: Reiben Sie bei der Reinigung stets in waagerechter Richtung, d.h. in Richtung der Satinierung des Edelstahls.
- Gegebenenfalls können die Stahlteile nach ihrer Reinigung mit einer Hochglanzcreme behandelt werden: Verwenden Sie jedoch ausschließlich Spezialprodukte für Edelstahl.
Wichtig: Verwenden Sie zur Reinigung keine Scheuermittel, scharfe Reinigungsmittel oder Säuren.
Abnahme/Montage der Backofentür:
Zur Erleichterung der Reinigung des Backofeninnern kann die Backofentür wie folgt abgenommen werden (Abb. 6-7):
- Backofentür ganz öffnen und die 2 kleinen Hebel „B“ hoch drücken (Abb. 6);
- Backofentür nun teilweise wieder schließen; die Tür kann jetzt nach oben hin aus den beiden Haken „A“ herausgezogen werden. (Abb. 7).
ABBILDUNG 6 ABBILDUNG 7
Montage der Backofentür:
- Die Backofentür mittels der 2 Haken „A“ (Tür hierbei vertikal halten) in die Schlitze einhängen;
- Stellen Sie sicher, dass die Halterung „D“ ordnungsgemäß am Rand der Schlitze eingehakt ist (bewegen Sie hierzu die Tür leicht hin und her);
- Abschließend die Tür ganz öffnen und die 2 kleinen Hebel „B“ nach unten klappen; Tür wieder schließen.
Lampenwechsel im Backofenraum
Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt ist. Schrauben Sie zuerst die Glasschutzkappe ab, schrauben Sie anschließend die defekte Lampe aus und ersetzen Sie diese durch eine hitzebeständige (300°C) Lampe gleichen Typs nachstehender Eigenschaften:
- Spannung 230 V
- Leistung 15 W
- Sockel E 14
Reinigung des Glaskeramik-Kochfeldes
Reinigen Sie das Kochfeld vor Kochbeginn mit einem feuchten Tuch, um Staub oder alte Essensreste zu beseitigen. Die Oberflächen des gesamten Kochfeldes sind regelmäßig mit lauwarmer milder Spüllauge zu reinigen. Glaskeramikfelder sollten von Zeit zu Zeit auch mit einem entsprechenden, im Handel erhältlichen Spezialreiniger behandelt werden. Entfernen Sie zuerst sämtliche Speisereste und Fettspritzer mit einem
geeigneten Klingenschaber, z.B.
(nicht mitgeliefert). Reinigen Sie das Kochfeld, wenn es noch lauwarm ist, verwenden Sie hierzu weiches Küchenpapier und ein geeignetes Reinigungsmittel, reiben Sie es daraufhin mit einem feuchten Tuch nach und trocknen Sie es abschließend sorgfältig ab. Versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste oder stark zuckerhaltige Speisereste müssen sofortmit einem Schaber von der noch heißen Kochzone entfernt werden. Spezialreiniger bilden eine durchsichtige Schutzschicht, die den Staub abstößt. Diese schützt die Oberfläche auch vor eventuellen Schäden, die durch stark zuckerhaltige Speisen verursacht werden könnten. Verwenden Sie absolut keine Scheuerschwämme oder sonstige Scheuermittel. Auch scharfe Reinigungsmittel wie Backofensprays oder Fleckenmittel sind zu vermeiden.
Die Garzeiten könnten je nach Art, Beschaffenheit oder Menge des Gargutes einer Änderung bedürfen. Bei erstmaligem Garen ist es ratsam, die niedrigsten der angegebenen Zeiten einzustellen und diese anschließend ggf. zu erhöhen.
Garen im STATISCHEN OFEN
| Art der Speise | Temperatur °C | Garzeit (Minuten) | Art der Speise | Temperatur °C | Garzeit |
| Kuchen und Gebäck | Fleisch | ||||
| Obstkuchen | 130 | 60-70 | Truthahn (4-8 kg.) | 160 | 3-412 |
| Baisers | 130 | 30-40 | Gans (4-5 kg.) | 160 | 4-412 |
| Biskuitböden | 150 | 20-30 | Ente (2-4 kg.) | 170 | 112-212 |
| Engelskuchen | 160 | 40-50 | Masthahn ( 212-3 kg.) | 170 | 2-212 |
| Savolkuchen/Buiskuitrolle | 160 | 40-50 | Schmorbraten ( 1-112 kg.) | 160 | 3-312 |
| Schokoladenkuchen | 170 | 30-40 | Lammkeule | 160 | 1-112 |
| Fladenkuchen | 170 | 40-50 | Hasenbraten (2 kg.) | 160 | 1-112 |
| Windbeutel | 200 | 15-20 | Fasanenbraten | 160 | 1-112 |
| Blätterteigkekse | 200 | 15-20 | Huhn ( 1-112 kg.) | 170 | 1-112 |
| Blätterteig | 200 | 15-20 | |||
| Mürbeteigkuchen | 200 | 15-20 | Fisch | 200 | 15-25 Minuten |
GRILLEN
| Art der Speise | Garzeit (Minuten) | Grillrost-Einschubhöhe |
| Koteletts (0.5 kg.) | 60 | 3. Führungsschiene |
| Bratwürste | 15 | 2. Führungsschiene |
| Gegrilltes Hähnchen (1 kg) | 60 | 1. Führungsschiene |
| Kalbsbraten am Spieß (0.6 kg) | 60 | - |
| Brathhähnchen am Spieß (1 kg) | 60 | - |
Als 1. Führungsschiene versteht sich die unterste.
UMLUFT-Garen
| Art der Speise | Führungsschiene von unten | Menge kg | Temperatur °C | Garzeit (Minuten) |
| Kuchen | ||||
| * aus Rührteig, in Kuchenform | 1-3 | 1 | 175 | 60 |
| * aus Rührteig, ohne Kuchenform | 1-3-4 | 1 | 175 | 50 |
| Mürbeteig, Tortenboden | 1-3-4 | 0.5 | 175 | 30 |
| Mürbeteig, mit feuchter Füllung | 1-3 | 1.5 | 175 | 70 |
| Mürbeteig, mit trockener Füllung | 1-3-4 | 1 | 175 | 45 |
| * aus Hefeteig | 1-3 | 1 | 175 | 50 |
| Kleingebäck | 1-3-4 | 0.5 | 160 | 30 |
| Fleisch | ||||
| Braten auf dem Grillrost | ||||
| Kalb | 2 | 1 | 180 | 60 |
| Rind | 2 | 1 | 180 | 70 |
| Englisches Roastbeef | 2 | 1 | 220 | 50 |
| Schwein | 2 | 1 | 180 | 70 |
| Hähnchen | 2 | 1-1.5 | 200 | 70 |
| Braten auf dem Backblech | ||||
| Kalb | 1-3 | 1 | 160 | 80 |
| Rind | 1-3 | 1 | 160 | 90 |
| Schwein | 1-3 | 1 | 160 | 90 |
| Hähnchen | 1-3 | 1-1.5 | 180 | 90 |
| Truthahn in Scheiben | 1-3 | 1.5 | 180 | 120 |
| Ente | 1-3 | 1-1.5 | 180 | 120 |
| Schmorgerichte | ||||
| Rindergulasch | 1 | 1 | 175 | 120 |
| Kalbsgulasch | 1 | 1 | 175 | 110 |
| Fisch | ||||
| Filets, Koteletts, Kabeljau, Seehecht, Seezunge | 1-3 | 1 | 180 | 30 |
| 1.3 | 1 | 180 | 45 | |
| Makrele, Steinbutt, Lachs Austem | 1-3 | 180 | 20 | |
| Aufläufe | ||||
| Nudelauflauf | 1-3 | 2 | 185 | 60 |
| Gemüseauflauf | 1-3 | 2 | 185 | 50 |
| * süße und herzhafte Soufflés | 1-3 | 0.75 | 180 | 50 |
| * Pizza und gefüllte Teigtaschen | 1-3-4 | 0.5 | 200 | 30 |
| Toasts | 1-3-4 | 0.5 | 190 | 15 |
| Auftauen | ||||
| Fertiggerichte | 1-3 | 1 | 200 | 45 |
| Fleisch | 1-3 | 0.5 | 50 | 50 |
| Fleisch | 1-3 | 0.75 | 50 | 70 |
| Fleisch | 1-3 | 1 | 50 | 110 |
Anmerkungen:
1) Die Garzeiten verstehen sich ohne das Aufheizen des Backofens, mit Ausnahme derjenigen, die mit einem Stern gekennzeichnet sind.
2) Die in der Tabelle angegebene Position des Grillrostes auf den Führungsschienen ist die optimale Position, wenn auf mehreren Ebenen gegart werden soll.
3) Die angegebenen Zeiten beziehen sich auf das Garen eines einzelnen Gerichtes; bei Garen auf mehreren Ebenen sind die Garzeiten um 5 - 10 Minuten zu erhöhen.
4) Bei Rinder-, Kalbs-, Schweine- oder Truthahnbraten mit Knochen oder in Form eines Rollbratens sind die Zeiten um 20 Min. zu erhöhen.
Deutsch, 1
English,13
Espanol, 25
Nederlands, 37
CP9VP6 DE/HA
Contents
Caution, 14-15
INSTRUCTIONS FOR THE INSTALLER, 16
TECHNISCHE EIGENSCHAPPEN
TECHNISCHE EIGENSCHAPPEN:
Voltage en Frequentie 230/400V \~ 50 Hz Max. stroomopname: 10000 W
