Unser Ziel ist es, Ihnen Produkte mit hoher Qualität anzubieten, die Ihre Erwartungen übertreffen. Ihr Gerät ist in modernen Einrichtungen sorgfältig und vor allem auf Qualität geprüft produziert.

Dieses Handbuch wurde erstellt, um Ihnen bei der Verwendung Ihres Gerätes, das nach neuesten Technologien hergestellt wurde, zu helfen und Ihnen zu zeigen, wie Sie das Gerät möglichst vorteilhaft einsetzen.

Lesen Sie vor der Verwendung des Gerätes dieses Handbuch sorgfältig durch. Es vermittelt Ihnen grundlegende Informationen zur richtigen und sicheren Montage, Wartung und Verwendung. Für die Montage Ihres Herds kontaktieren Sie bitte den nächsten Vertragskundendienst.

CE-Konformitätserklärung

Dieses Gerät wurde nur für den Hausgebrauch entworfen. Jegliche andere Verwendung des Geräts (z. B. Beheizen eines Raums) ist unzulässig und daher gefährlich.

Dieser Herd wurde in Erfüllung der folgenden Richtlinien entwickelt, gebaut und auf den Markt gebracht:

• Sicherheitsanforderungen der "Gas"-Richtlinie 2009/142/EC;
• Sicherheitsanforderungen der "Gas"-Richtlinie 2006/95/EC;
• Sicherheitsanforderungen der "Gas"-Richtlinie 2004/108/EC;
  • Anforderungen der Richtlinie 93/68/EC.

INHALTSVERZEICHNIS:

1. KURZÜBERSICHT ÜBER DAS GERÄT
2. WARNHINWEISE
3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.1 Installation des Produkts
3.2 Gasanschluss
3.3 Elektrischer Anschluss und Sicherheitshinweise
3.4 Gas Umbau

1. VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner
4.2 Zubehör

1. REINIGUNG UND WARTUNG

5.1 Reinigung
5.2 Wartung

1. WARTUNG UND TRANSPORT

6.1 Grundlegenede Fehlerbehebung, bevor Sie den Service kontaktieren
6.2 Informationen zum Transport

1. KURZÜBERSICHT ÜBER DAS GERÄT

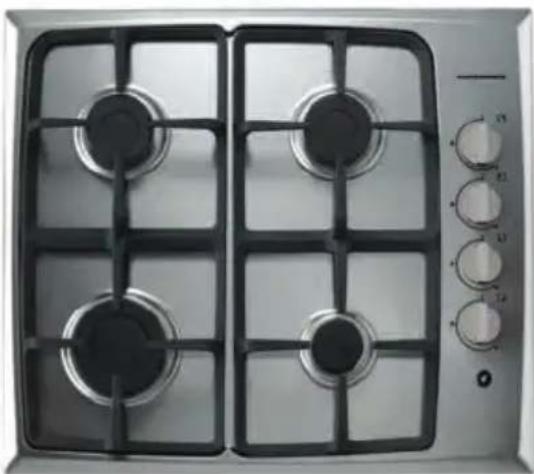

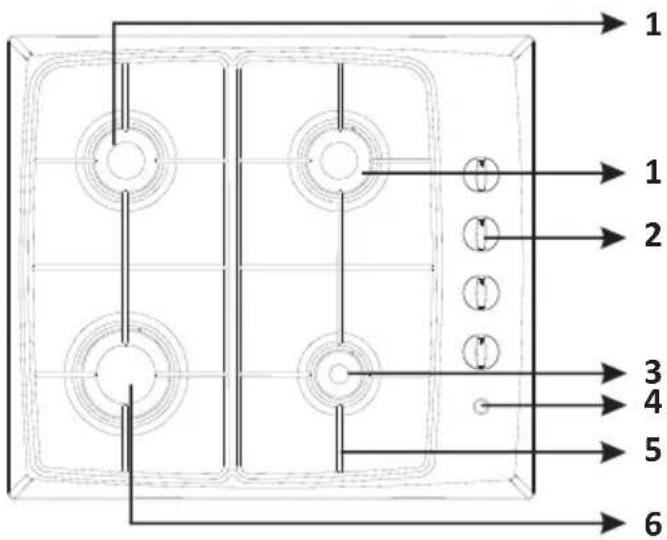

1 1 2 3 4 5 6

LISTE DER BESTANDTEILE :

1- Halbschnellkochplatte
2 - Zusatzkochplatte
3 - Bedienfeld
4 -
5- Pan Unterstützung
6- Schnellkochplatte
7-
8-
9-

2. WARNHINWEISE

TREFFEN SIE ALLE NOTWENDIGEN SICHERHEITSVORKEHRUNGEN UND LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG DURCH, BEVOR SIE DIESES GERÄT VERWENDEN!

Allgemeine Sicherheitshinweise

• Diese Warnungen sind im Interesse Ihrer Sicherheit bereitgestellt wurden. Lesen Sie das Handbuch sorgfältig durch, bevor Sie den Herd verwenden.
• Dieses Gerät wurde ausschließlich für den nicht kommerziellen Gebrauch in Privathaushalten entwickelt.
• Dieses Gerät darf nicht von Personen (oder Kindern) verwendet werden, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben, oder die nicht über die nötige Erfahrung und das nötige Wissen verfügen. Solche Personen dürfen zu ihrer eigenen Sicherheit das Gerät nur unter Aufsicht oder nach der erforderlichen Schulung durch eine verantwortliche Person im Umgang mit dem Gerät verwenden.
• Ihr Herd wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.
• Die Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden Installations- und Reparaturarbeiten ohne Einhaltung der folgenden Regeln können äußerst gefährlich werden.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
• Jegliche Modifikation der technischen Eigenschaften des Herds ist gefährlich und daher verboten.

Installation

• Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Aufstellung durch nicht befugte Personen verursacht werden.
• Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

Für autorisierte Personen;

• Vergleichen Sie die Nennwerte Ihres Stromversorgers mit den technischen Daten auf dem Typenschild, bevor Sie das Gerät anschließen.
• Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck) und die Einrichtung des Geräts kompatibel sind. Die Einrichtungsbedingungen dieses Geräts sind auf dem Typenschild angegeben
• Dieses Gerät ist nicht an ein Abzugsgerät für Verbrennungsprodukte angeschlossen. Es muss in Übereinstimmung mit den aktuell gültigen Installationsrichtlinien eingebaut und angeschlossen werden. Besonderes Augenmerk ist dabei auf die relevanten Richtlinien bezüglich der Belüftung zu richten.
• Längere intensive Verwendung des Geräts kann eine zusätzliche Be-/Entlüftung erforderlich machen. Zum Beispiel das Öffnen der Fenster für eine effektivere Belüftung oder das Einschalten einer höheren Stufe, wenn eine mechanische Belüftungseinrichtung vorhanden ist.

2. WARNHINWEISE

- Für Kochfelder: Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

Während des Gebrauchs

• Beim Betrieb des Geräts werden die äußeren Oberflächen sehr heiß. Die Innenflächen des Ofens und der Abgasstutzen sind ziemlich heiß. Selbst wenn das Gerät abgeschaltet wird, bleiben diese Teile eine gewisse Zeit heiß. Nicht auf heißen Oberflächen berühren und halten Sie Kinder fern.
• Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.

- VORSICHT: Bei der Verwendung eines Gaskochgeräts kommt es zur Bildung von Hitze, Feuchtigkeit und Verbrennungsgasen in dem Raum, in dem das Gerät aufgestellt ist. Stellen Sie sicher, dass die Küche gut gelüftet ist, insbesondere wenn das Gerät verwendet wird. Halten Sie stets die natürlichen Belüftungsöffnungen offen oder installieren Sie ein mechanisches Abzugsgerät (Abzugshaube).

- VORSICHT: Dieses Gerät darf nur zum Kochen benutzt werden. Es darf niemals für andere Zwecke verwendet werden, zum Beispiel zum Beheizen von Räumen.

• Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose.
• Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.
• Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. aus.
• Halten Sie leicht entzündliche Substanzen vom Herd fern, wenn er in Betrieb ist.
• Geben Sie acht, dass die Kabel anderer Geräte, die Sie in der Nähe des Herds betreiben, nicht mit heißen Stellen in Berührung kommen.
• Für Kochfelder: Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.
• Dieses Handbuch wurde für verschiedene Modelle einer Reihe verfasst. Einige Funktionen, die in diesem Handbuch erklärt werden, sind daher bei Ihrem Modell eventuell nicht vorhanden. Beachten Sie beim Lesen des Handbuchs auch die Abbildungen.

Sicherheit bei der Reinigung oder Wartung

• Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Dazu können Sie entweder das Gerät ausstecken oder den Hauptschalter ausschalten.
• Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

2. WARNHINWEISE

Kinder Sicherheit

• VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn der Griller in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät. Halten Sie Kinder von dem Gerät fern.
• Kinder sollten daran gehindert werden, mit dem Gerät zu spielen.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

3.1 Installation des Produkts

Vergewissen Sie sich vor der Installation, dass die Einstellung Ihres Gerätes zu Ihrer örtlichen Gasversorgung pass.

Hinweise für den Installateur

• Das Gerät sollte von einem QUALIFIZIERTEN TECHNIKER installiert, eingestellt und an unterschiedliche Gasarten angepasst werden. Bei Nichtbeachtung erlischt die Garantie.
• Das Gerät muss gemäß gültiger Bestimmungen installiert werden.
• Die Installation muss gemäß gültiger Vorschriften zur Belüftung und zur Ableitung von Abgasen erfolgen.
• Trennen Sie grundsätzlich die Gasversorgung, bevor Sie Wartungsarbeiten oder Reparaturen ausführen.
• Das Gerät muss in hitzefesten Möbeln eingebaut werden.
• Das Kochfeld ist für den Einbau in Möbel von 600 mm Tiefe vorgesehen.
• Die Seitenwände des Gerätes dürfen nicht über die Arbeitsfläche hinausragen, die umgebenden Materialien müssen gegen Temperaturen von 60 °C oberhalb der Raumtemperatur beständig sein.
• Installieren Sie das Gerät nicht in der Nähe von leicht entflammbaren Dingen, z. B. Vorhängen oder Gardinen.

Der richtige Ort

• Das Gerät kann in Küchen, Wohnküchen oder in möblierten Zimmern installiert werden, nicht jedoch in Räumen mit Bad- oder Duscheinrichtungen.
• Das Gerät darf nicht in möblierten Zimmern mit einer Größe von weniger als 20 m ^3 installiert werden.
• Das Gerät wurde ausschließlich für den Hausgebrauch entwickelt und zugelassen und darf nicht in gewerblichen, halb-gewerblichen oder kommunalen Einrichtungen eingesetzt werden. Die Produktgarantie erlischt bei Installation in den oben erwähnten Umgebungen. Eine solche Installation kann sich auch in negativer Weise auf Ihren Versicherungsschutz auswirken.

Belüftungsanforderungen

• Bei Räumen mit einem Volumen von weniger als 5 m ^3 muss eine permanente Belüftung von 100 mm ^2 freier Fläche gewährleistet sein.
• Bei Räumen mit einem Volumen zwischen 5 m ^3 und 10 m ^3 muss eine permanente Belüftung von 50 mm ^2 freier Fläche gewährleistet sein, sofern ein solcher Raum nicht über eine Tür verfügt, die direkt ins Freie führt. In diesem Fall ist keine permanente Belüftung erforderlich.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

- Bei Räumen mit einem Volumen von mehr als 10 m ^3 ist keine permanente Belüftung erforderlich.

Übrigens: Unabhängig von der Raumgröße muss jeder Raum, in dem das Gerät genutzt wird, über eine direkte Öffnung ins Freie verfügen; zum Beispiel durch ein Fenster, das geöffnet werden kann.

Technische Hinweise für den Installateur

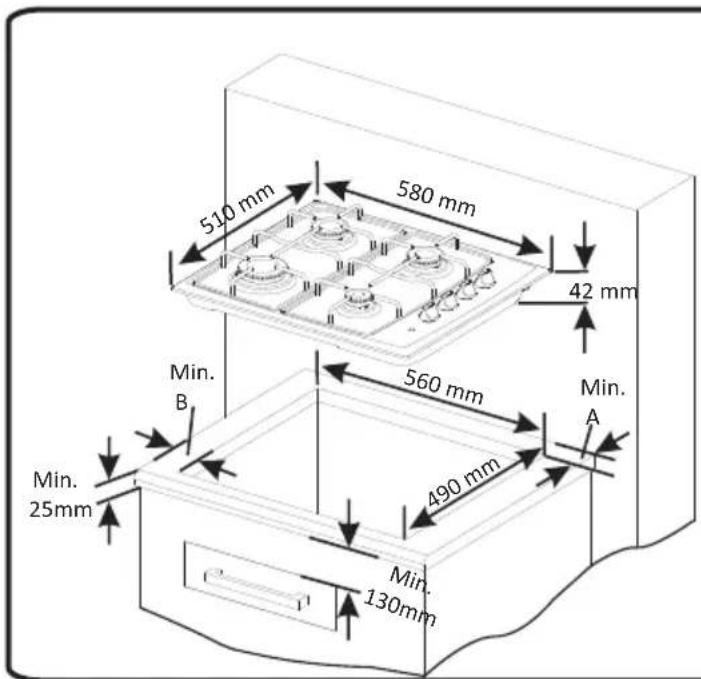

Zur Einbau-Installation des Kochfeldes muss eine Öffnung mit den in Abbildung 1 angegebenen Maßen geschaffen werden. Dabei ist Folgendes zu berücksichtigen:

• 100mm Abstand von den Kanten des Herdes zu entflammbaren Materialien
- 700mm Abstand zu über dem Herd angebrachten Schränken oder Ablagen
- 650mm Abstand zu über dem Herd angebrachten Abzugshauben.

510 mm 580 mm 42 mm 560 mm Min. B 490 mm Min. A Min. 25mm Min. 130mm

• Tragen Sie den Klebstoff Dichtungsmaterial "C" den ganzen Weg rund um die Öffnung auf der Arbeitsplatte auf dem äusseren Perimeter Rand des Gerätes entsprechen. Stellen Sie sicher, dass die Kontakte an den Ecken überlappen und kein Spalt entlang dem Dichtungsmaterial links.
• Prüfen Sie den Typ der Klammern in der Montage-Set in Abbildung-2 und Abbildung-3 geliefert und entsprechend weiter;

Halter von Typ-1

Stecken Sie das Gerät in die Öffnung und fixieren in Position über den Klammern (A) und Schrauben (B). Stellen Sie die Position der Konsolen in Abhängigkeit von der Stärke der Arbeitsplatte, wie in Abbildung-2 angegeben, und ziehen Sie die Schrauben gleichmäßig.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

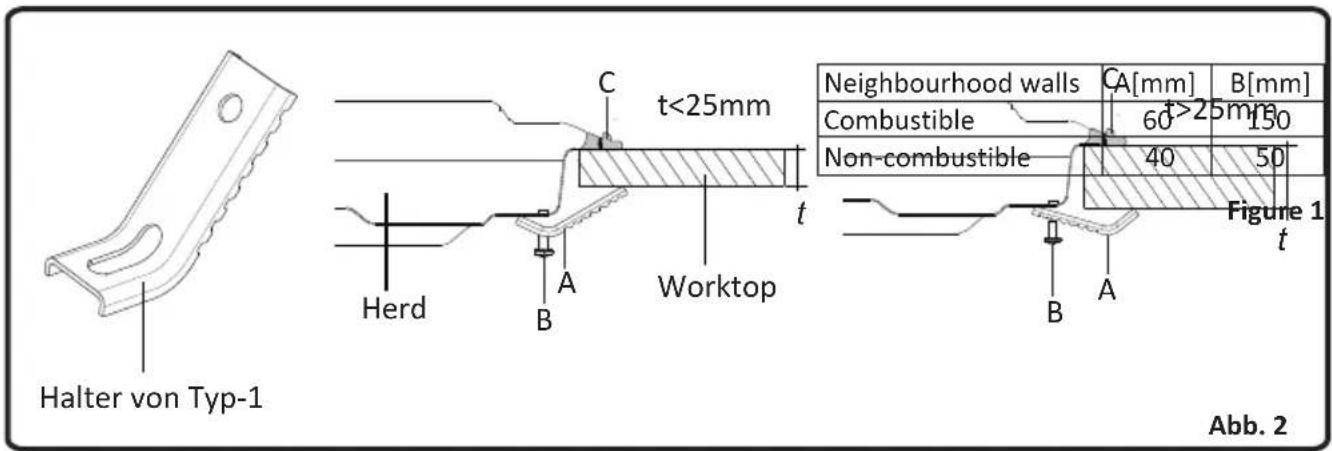

Halter von Typ-1 C t<25mm Herd A B Worktop t Neighbourhood walls C[mm] 60 t>25mm Combustible 150 Non-combustible 40 50 Figure 1 t Abb. 2

Halter von Typ-2

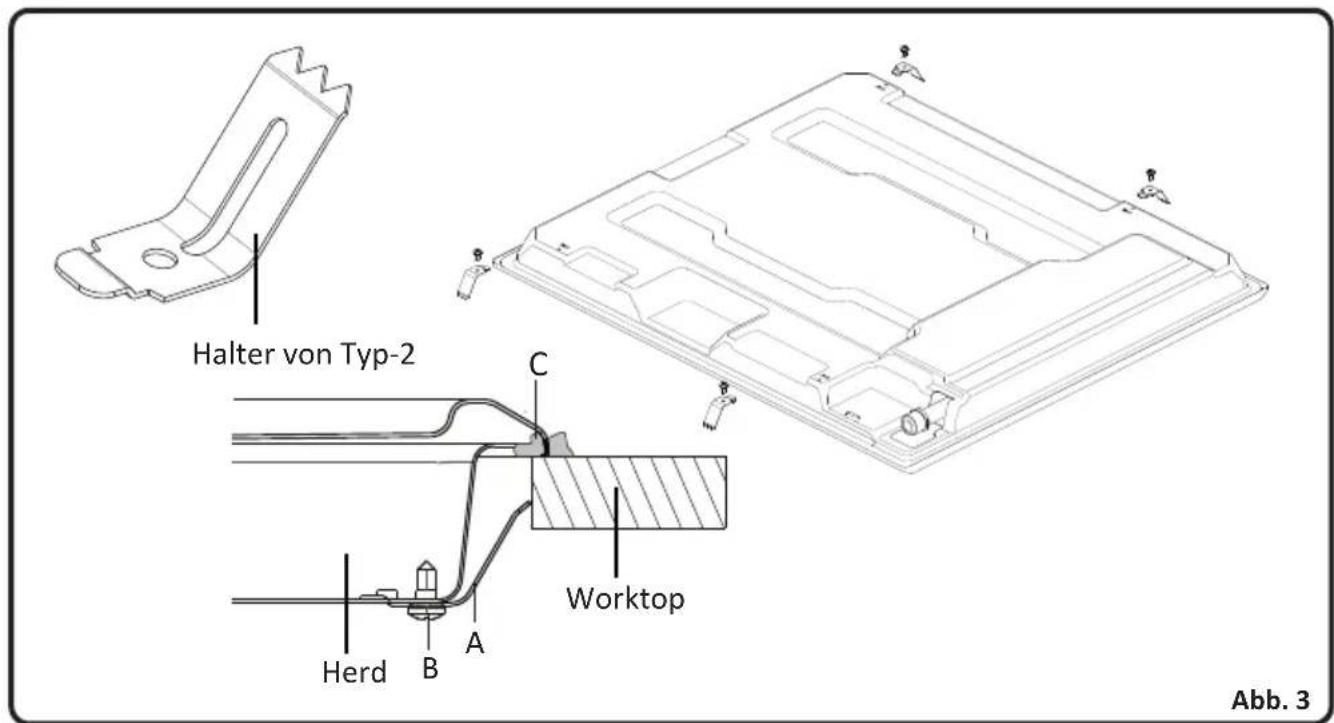

Die Bügel (A) über die Schrauben (B) an der unteren Abdeckung des Gerätes, wie in-3 gezeigt. Stecken Sie das Gerät in die Öffnung und üben Sie Druck auf dem Kochfeld, sicherzustellen, dass das Gerät fest positioniert ist.

Halter von Typ-2 C Worktop Herd B A Abb. 3

Abzug der Verbrennungsgase aus der Umgebung

Gaskochgeräte geben die Verbrennungsabgase direkt in die Umgebung oder über den Dunstabzug in den Entlüftungsschacht ab. Wenn kein Dunstabzug installiert werden kann, muss ein elektrischer Ventilator an der Wand oder dem nach außen geöffneten Fenster aufgestellt werden. Dieser elektrische Ventilator muss so leistungsfähig sein, dass er das gesamte Luftvolumen der Küchenumgebung etwa 4-5 Mal pro Stunde umwälzen kann.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.2 Gasanschluss

Montage der Gasversorgung und Dichtheitskontrolle

Der Anschluss des Gerätes sollte in Übereinstimmung mit lokalen und internationalen Normen und Vorschriften durchgeführt werden. Sie finden die Informationen zu den geeigneten Gastypen und den entsprechenden Gasbrennern in der Tabelle mit den technischen Daten. Wenn der Druck des verwendeten Gases anders als diese Werte sind oder in Ihrer Region nicht stabil ist, kann es erforderlich sein, einen Druckregler auf den Gaseinlass zu montieren. Um diese Einstellungen vornehmen zu lassen, müssen Sie sich unbedingt an den autorisierten Kundendienst wenden.

Die Punkte, die während der Montage der flexiblen Schlauchleitung überprüft werden muss

Wenn der Gas-Anschluss durch einen flexiblen Schlauch gemacht wurde, der auf dem Gaseinlass des Gerätes befestigt ist, muss es durch ein Rohr Kragen fixiert werden. Verbinden Sie das Gerät mit einem möglichst kurzen und dichten Schlauch mit der Gasquelle. Die maximal erlaubte Schlauchlänge beträgt 1,5 m. Der Gasanschlussschlauch muss einmal (1) jährlich zu Ihrer Sicherheit ausgewechselt werden.

Der Schlauch ist von Wärmequellen bis zu Temperaturen von über 90 C freizuhalten. Der Schlauch darf nicht gebrochen, geknickt oder gefaltet werden. Es ist von scharfen Ecken, beweglichen Sachen fernzuhalten und sollte nicht defekt sein. Vor der Montage muss geprüft werden, ob es irgendeinen Produktionsfehler gibt.

Nachdem das Gas geöffnet ist, müssen alle Anschlussteile und Schlauch mit Seifenwasser oder Leckage Flüssigkeiten überprüft werden. Verwenden Sie zur Dichtheitsprüfung keine offenen Flammen! Alle Metallteile die während des Gasanschlusses verwendet werden, müssen rostfrei sein. Überprüfen Sie auch die Verfallsdaten von Komponenten die verwendet werden.

Die Punkte, die während der Montage der flexiblen Schlauchleitung überprüft werden muss

Zur Montage eines festen Gasanschlusses (Gasanschluss von Gewinden erstellt, z. B. eine Mutter), gibt es verschiedene Methoden die in verschiedenen Ländern eingesetzt werden. Die häufigsten Teile sind bereits mit dem Gerät geliefert. Jeder anderer Teil kann als Ersatzteil geliefert werden.

Bei Verbindungen, die Mutter immer am Gasverteiler festhalten, während der Rotation des Zähler-Teils. Benutzen Schraubenschlüssel der entsprechenden Größe für den sicheren Anschluss. Für alle Oberflächen zwischen verschiedenen Komponenten, Produkten, benutzen Sie immer die Dichtungen die im Gas-Umrüstsatz zur Verfügung gestellt sind.

Die Dichtungen die während der Verbindung benutzt werden, sollten ebenfalls genehmigt sein, um in Gas-Verbindungen verwendet zu werden. Verwenden Sie keine Sanitär-Dichtungen für Gas-Verbindungen.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

Beachten Sie, dass dieses Gerät bereit ist, um an die Gasversorgung des Landes, für die sie hergestellt worden ist, verbunden zu werden. Das Hauptzielland ist auf der Rückseite des Gerätes gekennzeichnet. Wenn Sie es in einem anderen Land verwenden müssen, können einige der Verbindungen in der Abbildung unten erforderlich sein. In einem solchen Fall, lernen Sie die entsprechenden Verbindungsteile und verschaffen Sie sich diese Teile, um eine sichere Verbindung durchzuführen.

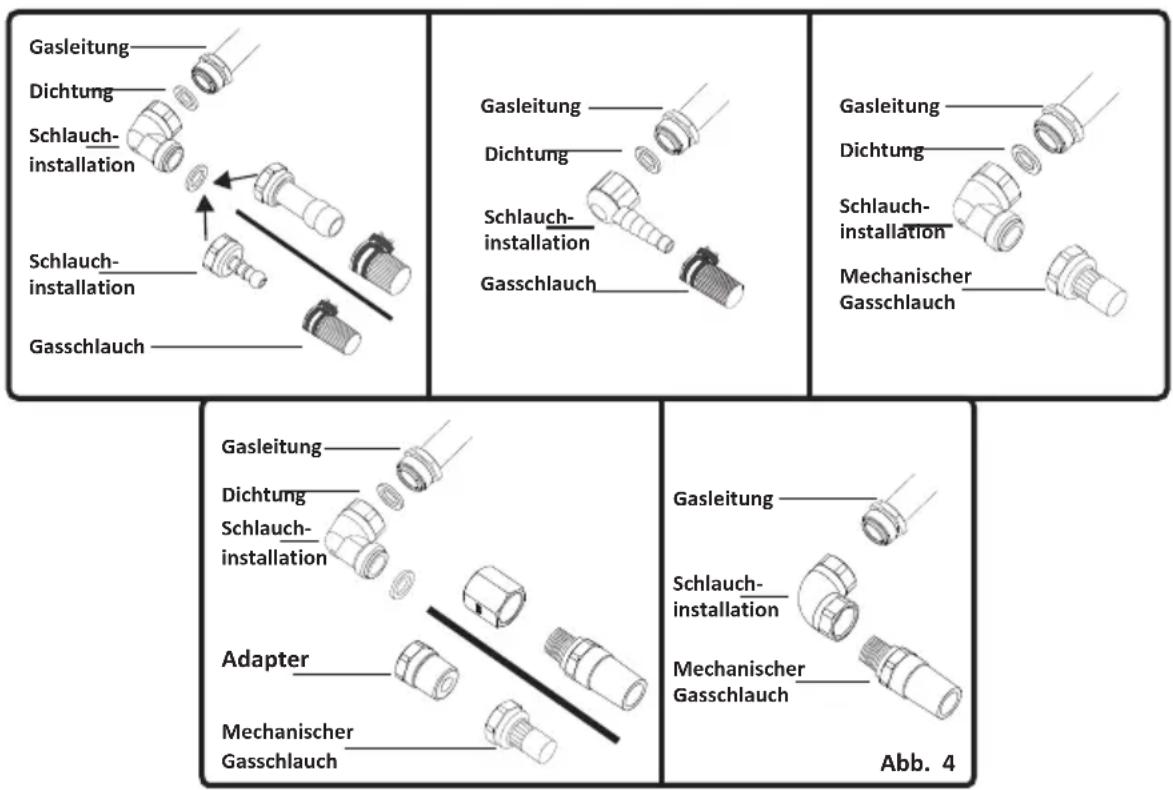

Gasleitung Dichtung Schlauch- installation Schlauch- installation Gasschlauch Gasleitung Dichtung Schlauch- installation Gasschlauch Gasleitung Dichtung Schlauch- installation Mechanischer Gasschlauch Gasleitung Dichtung Schlauch- installation Adapter Mechanischer Gasschlauch Gasleitung Schlauch- installation Mechanischer Gasschlauch Abb. 4

Es ist erforderlich, den autorisierten Service zu rufen, um in der Lage zu sein, die Gasanschlüsse angemessen und in Übereinstimmung mit den Sicherheitsstandards zu machen.

ACHTUNG! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichhölzer für die Dichtheitskontrolle!

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.3 Elektrischer Anschluss und Sicherheitshinweise

Während der elektrischen Verbindung, folgen Sie den Anweisungen in der Bedienungsanleitung.

• Das Erdungskabel muss mit der Erdungsklemme verbunden werden.
• Sie müssen sicher sein, dass das Netzkabel, während es an die Stromquelle angeschlossen wird, mit einer geeigneten Isolation versehen ist. Wenn keine angemessene geerdete Steckdose vorhanden ist, die mit den Vorschriften am Ort, wo das Gerät installiert werden soll, übereinstimmt, wenden Sie sich an unseren autorisierten Servicestellen.
  • Die geerdete Steckdose muss sich nahe am Gerät befinden.
• Verwenden Sie kein Verlängerungskabel
• Das Netzkabel darf keine der heißen Oberflächen des Produktes berühren.
• Im Falle einer Beschädigung des Kabels, wenden Sie sich an den autorisierten Service, um es auszutauschen.
• Jede falsche elektrische Verbindung kann zu Schäden an Ihrem Gerät führen, Ihre Sicherheit gefährden und Ihre Garantie ungültig machen.
• Das Gerät ist für 230V 50Hz Strom eingestellt. Wenn das Stromnetz anders ist, melden Sie sich bei Ihrem autorisierten Service

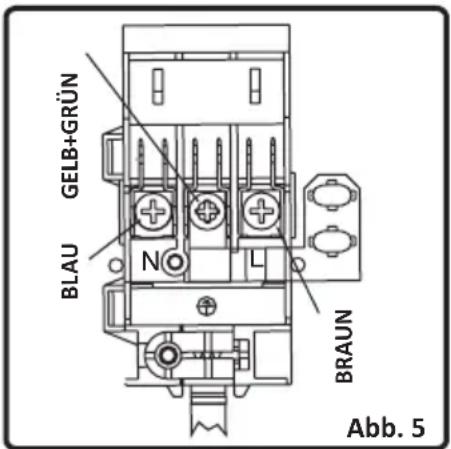

GELB+GRÜN BLAU N L BRAUN Abb. 5

• Das Netzkabel sollte von den heißen Teilen des Gerätes ferngehalten werden. Andernfalls kann das Kabel beschädigt werden, und zum Kurzschluss führen.
• Der Hersteller erklärt, dass er keine Verantwortung über jede Art von Schäden und Verluste, die durch unsachgemäße Verbindungen, die durch nicht autorisierte Personen durchgeführt wurden, verursacht wurden übernimmt.

3. INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG

3.4 Gas Umbau

Vorsicht: Folgende Vorgänge müssen vom autorisierten Personal getätigt werden.

Ihr Gerät ist angepasst, um mit LPG / NG Gas betrieben zu werden. Die Gasbrenner können an diese verschiedenen Gastypen angepasst werden, indem die Brennerdüsen entsprechen getauscht und die minimale Flammhöhe jedes Brenners eingestellt wird. Zu diesem Zweck sind die folgenden Schritte auszuführen.

Austauschen der Brennerdüsen:

Hob-Brenner:

• Schließen Sie die Hauptgasversorgung und trennen Sie das Gerät vom Stromnetz

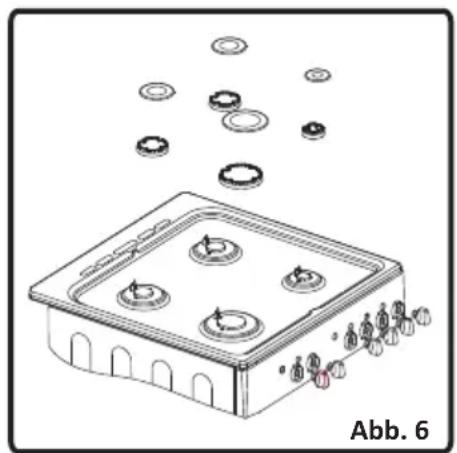

• Entfernen Sie die Abdeckung und den Adapter. (Abb. 6).
• Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel (Abb. 7).
• Ersetzen Sie den Injektor mit denen aus dem Gas-Umrüstsatz, mit entsprechenden Durchmessern, geeignet für die Gasart, welches benutzt werden soll, nach der Informationstabelle (die auch im Gas-Umrüstsatz enthalten ist).

Einstellen der reduzierten Flammenstellung:

Die Flammhöhe wird mit der Flachkopfschraube auf dem Ventil auf minimal gestellt. Bei Ventilen mit Thermoelement befindet sich die Schraube auf der Seite der Ventilspindel (Abb. 8-9). Für eine einfachere reduzierte Flammeneinstellung, ist es ratsam, das Bedienfeld (und Mikroschalter, falls vorhanden) bei der Einstellung zu entfernen.

Zur Bestimmung der minimalen Position, zünden Sie die Brenner und lassen sie auf ihrer minimalen Stellung brennen. Verändern Sie nun mit einem kleinen Schraubendreher die Bypassschraube um etwa 90° (festziehen oder lockern). Wenn die Flamme mindestens 4 mm hoch ist, wird das Gas gut verteilt. Stellen Sie sicher, dass die Flamme nicht ausgeht, wenn sie von der Maximal- in die Minimalstellung geregelt wird. Erzeugen Sie mit der Hand eine Luftströmung zur Flamme, um zu testen, ob diese stabil ist.

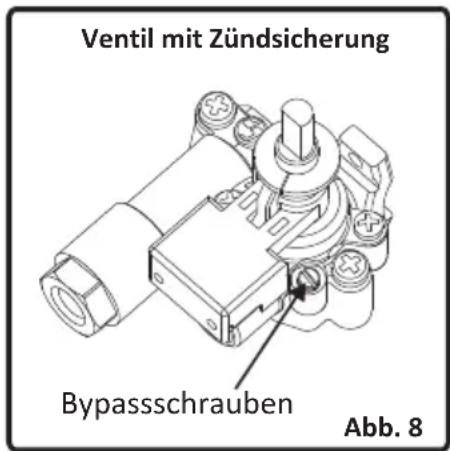

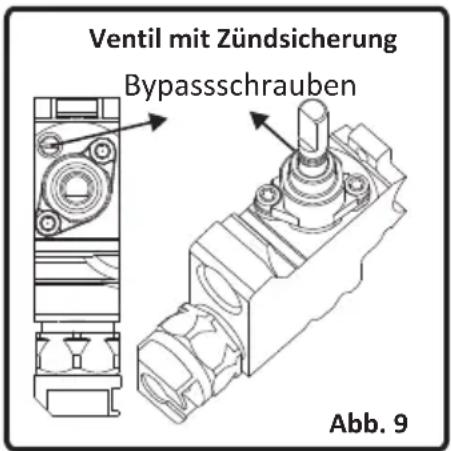

Ventil mit Zündsicherung Bypassschrauben Abb. 8

Ventil mit Zündsicherung Bypassschrauben Abb. 9

Ändern des Gaszufuhranschlusses:

Für einige Länder kann der Gaszufuhranschluss-Typ für NG / LPG Gase unterschiedlich sein. In einem solchen Fall, entfernen Sie die aktuellen Verbindungs-Komponente und Muttern (falls vorhanden) und schließen Sie danach die neue Gasversorgung an. In allen Bedingungen, sollten alle Komponente die in Gas-Verbindungen benutzt werden, von lokalen und / oder internationalen Behörden genehmigt werden. In allen Gasanschlüssen, beziehen Sie sich auf die "Montage der Gasversorgung und Dichtheitskontrolle"-Klausel zuvor erklärt.

4. VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

Zündung der Brenner

Um festzustellen, welche Regler welchen Brenner kontrolliert, überprüfen Sie die Das Stellungssymbol oberhalb des Reglers.

• Mhuelle Zündung der Gasbrenner

Ist Ihr Herd nicht mit elektrischer Zündung ausgestattet, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor:

FFür Kochfeld-Brenner: Zum Zünden der Brenner, drücken und drehen Sie den Regler gegen den Uhrzeigersinn, so dass der Regler in maximaler Position ist, an ein Konus oder andere manuelle Hilfe am oberen Umfang ansetzt. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

• Elektrische Zündung

Elektrische Zündung von Gasbrennern kann je nach Konfiguration Ihres Gerätes auf zwei Arten erfolgen

Zündung durch Hob-Ventil (Mikroschalter): Drücken Sie das Ventil des Brenners welche Sie bedienen möchten und drehen Sie das Ventil in der Richtung gegen den Uhrzeigersinn (im Uhrzeigersinn für den Grill-Brenner), so dass der Knopf in maximaler Position ist und halten Sie dabei den Knopf gedrückt. Die Zündkerzen werden Funken erzeugen, solange Sie den Bedienknopf gedrückt halten. Der Mikroschalter, der unter dem Knopf platziert ist, wird automatisch durch die Zündkerze des Brenners Funken erzeugen. Halten Sie den Knopf, bis Sie eine stabile Flamme am Brenner zu sehen bekommen.

Zündung durch Zündtaste: Drücken Sie das Ventil des Brenners welches Sie bedienen möchten und drehen Sie das Ventil in der Richtung gegen den Uhrzeigersinn, so dass der Knopf in der maximalen Position ist und drücken Sie mit der anderen Hand die Zünd-Taste (Abb. 18) zur gleichen Zeit.

Drücken Sie die Zünd-Taste sofort, denn wenn Sie warten, eine Gasbildung kann zum Verbreiten der Flamme führen. Halten Sie den Knopf, bis Sie eine stabile Flamme am Brenner zu sehen bekommen.

Flammensicherheitsvorrichtung

Hob-Brenner (Wenn Ihr Kochfeld mit einer Gas-Sicherheitsvorrichtung ausgestattet ist)

Kochfelder, die mit Zündsicherung ausgestattet sind, bieten Sicherheit im Falle von versehentlich gelöschten Flammen. Wenn ein solcher Fall eintritt, wird das Gerät die Gasleitung des Brenners blockieren und jede Ansammlung von unverbranntem Gas vermeiden. Warten Sie 90 Sekunden vor dem erneuten Zünden eines ausgelöschten Gasbrenners.

4. VERWENDUNG IHRES HERDS

4.1.1 Kontrolle von Herd-Brennern

Der Knopf hat 3 Stellungen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nachdem Sie den Brenner in maximaler Stellung entzünden; können Sie die Flammenlänge zwischen Maximum und min. einstellen. Betreiben Sie die Brenner nicht, wenn der Knopf sich zwischen Maximal-und Aus-Positionen befindet.

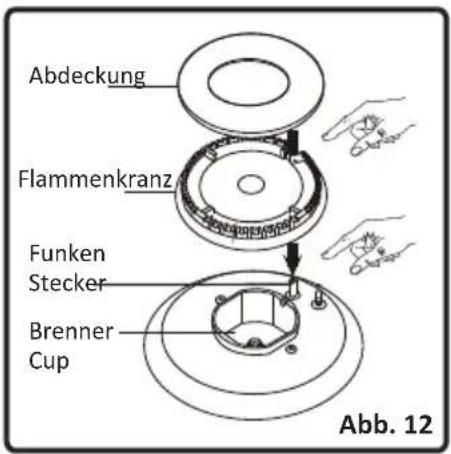

Abdeckung Flammenkranz Funken Stecker Brenner Cup Abb. 12

Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, drehen Sie die Gaszufuhr ab und prüfen Sie die Position der Brennerabdeckungen und der Flammenkränze (Abb. 12). Stellen Sie außerdem sicher, dass keine Flüssigkeit in die Brenner-Cups eindringt. Wenn die Brennerflamme versehentlich erlischt, schalten Sie den Brenner aus, lüften Sie die Küche mit frischer Luft, und versuchen Sie für 90 Sekunden keine Wiederzündung.

Beim Ausschalten des Kochfeldes, drehen Sie den Knopf im Uhrzeigersinn, so dass der Knopf auf die "0" –Stellung zeigt oder die Markierung auf den Knopf nach oben zeigt.

4. VERWENDUNG IHRES HERDS

Ihr Herd hat Brenner mit unterschiedlichen Durchmessern. Die wirtschaftlichste Art und Weise der Verwendung von Gas ist auf die richtige Gasbrenner Größe für Ihre Pfannengröße zu wählen und die Flamme auf ein Minimum zu bringen, sobald der Siedepunkt erreicht ist. Es wird empfohlen, das Kochgeschirr stets mit dem Deckel zu schließen.

Um die maximale Leistung aus den Haupt-Brennern zu erhalten, verwenden Sie Töpfe mit folgenden Flachboden Durchmessern. Das Benutzen von kleineren Töpfen als die unten angegebenen minimalen Abmessungen, werden zu Energieverlusten führen.

Schnellkochbrenner: 22-26cm

Semi-rapid Brenner: 14-22cm

Zusatzbrenner: 12-18cm

Stellen Sie sicher, dass die Spitzen der Flammen sich nicht aus dem äußeren Umfang der Pfanne verbreiten, da dies dem Kunststoff-Zubehör rund um die Pfanne (Griffe etc.) auch schaden kann.

Wenn die Brenner über einen längeren Zeitraum nicht gebraucht werden, schließen Sie immer das Gassteuerventil.

! WARNHINWEIS:

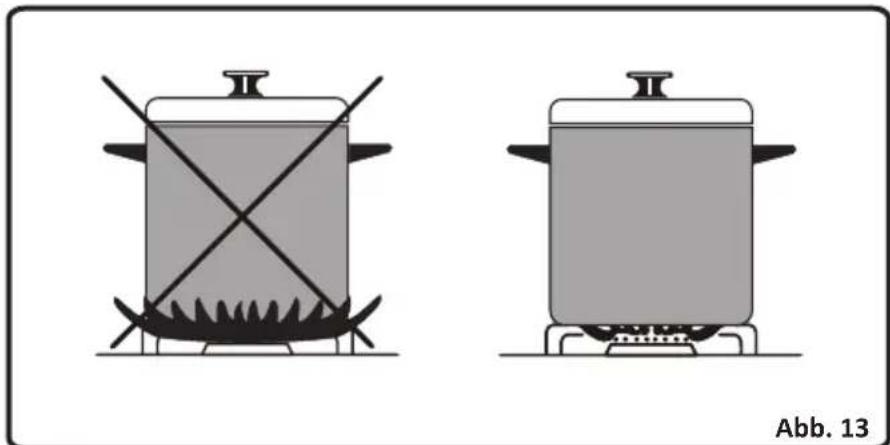

• Verwenden Sie nur flaches Geschirr mit einem ausreichend dicken Boden.
• Stellen Sie sicher, dass der Boden des Geschirrs trocken ist, bevor Sie es auf den Brenner stellen.
• Die Temperatur der zugänglichen Teile kann sehr hoch werden, wenn das Gerät arbeitet. Halten Sie daher während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
• Nach der Verwendung bleibt die Platte für längere Zeit sehr heiß. Berühren Sie sie deshalb nicht und stellen Sie keine Gegenstände darauf.
• Legen Sie niemals Besteckteile oder Deckel auf das Kochfeld. Diese können sehr heiß werden und schwere Verbrennungen verursachen.

5. REINIGUNG UND WARTUNG

5.1 Reinigung

Stellen Sie vor der Reinigung sicher, dass alle Regler abgedreht sind und das Gerät ausgekühlt ist. Trennen Sie das Gerät vom Netz. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. Verwenden Sie keine ätzenden Mittel, Scheuerpulver, Stahlwolle oder harte Werkzeuge, da diese die Oberflächen beschädigen können. Falls die auslaufende Flüssigkeit brennt, könnte der emaillierte Teil beschädigt werden. Entfernen Sie ausgetretene Flüssigkeiten sofort.

Reinigung der Gasbrenner

• Heben Sie die Pfannenträger, Kappen und Kronen der Herd-Brenner (Abbildung 12).
• Wischen und reinigen Sie das hintere Feld mit einem seifigen Tuch ab.
• Waschen Sie die Kappen und Kronen der Herd-Brenner und spülen Sie sie. Lassen Sie sie nicht nass, trocknen Sie es sofort mit Papiertuch.
• Bauen Sie die Teile nach der Reinigung wieder richtig ein.
• Reinigen Sie keinen Teil des Kochfelds mit Metallscheuerschwämmen. Dies würde die Oberfläche zerkratzen.
• Die Oberflächen der Pfannenträger können mit der Zeit durch die Nutzung zerkratzt werden. Sie können jedoch nicht rosten, und dabei handelt es sich nicht um Fabrikationsfehler.
• Bei der Reinigung der Kochfeldplatte, stellen Sie sicher, dass kein Wasser in den Brenneraufsatz fließt, da dies die Injektoren blockieren können.

Brenneraufsätze

Emaillierte Pfannenträger, emailierte Deckel, Brenner Köpfe müssen in regelmäßigen Abständen, mit warmem Seifenwasser abgespült und getrocknet werden. Nach dem Sie sie gründlich getrocknet haben, ersetzen Sie sie richtig.

Emaillierte Teile:

Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während Sie heiß sind und verwenden Sie niemals Scheuerpulver oder Scheuermittel. Lassen Sie niemals Essig, Kaffee, Milch, Salz, Zitrone oder Tomatensaft über längere Zeit mit den emaillierten Teilen in Kontakt.

SEdelstahl:

Teile aus rostfreiem Stahl müssen regelmäßig mit mildem warmem Seifenwasser und einem weichen Schwamm gereinigt und dann mit einem weichen Tuch trockengerieben werden. Verwenden Sie niemals Scheuerpulver oder Scheuermittel. Lassen Sie niemals Essig, Kaffee, Milch, Salz, Zitrone oder Tomatensaft über längere Zeit mit den Teilen aus rostfreiem Stahl in Kontakt.

5. REINIGUNG UND WARTUNG

5.2 Wartung

Überprüfen Sie regelmäßig die Gaszufuhrleitung. Kontaktieren Sie sofort den technischen Kundendienst, wenn Sie irgendwelche Auffälligkeiten finden. Wir empfehlen, die Leitung jährlich einmal auszutauschen. Auch wenn Sie beim Betätigen der Funktionsschalter für Herd und Backrohr irgendetwas Außergewöhnliches bemerken, sollten Sie sofort den Kundendienst kontaktieren.

6. WARTUNG UND TRANSPORT

6.1 Grundlegenede Fehlerbehebung, bevor Sie den Service kontaktieren

Wenn der Herd nicht funktioniert:

- Überprüfen Sie, ob der Herd ausgesteckt ist oder ein Stromasufall vorliegt.

Wenn der Herd nicht heiß wird:

- Überprüfen Sie, ob die Temperatur mit dem Temperaturregler eingestellt wurde.

Brenner im Kochfeld arbeiten nicht richtig:

• Prüfen Sie, ob die Brennerteile richtig zusammengesetzt sind (vor allem nach der Reinigung).
• Der Gaszufuhrdruck ist u. U. zu hoch oder zu niedrig. Für Geräte, die mit Flaschen LPG betrieben werden, kann die Gasflasche aufgebraucht sein.

Wenn das Problem mit Ihrem Produkt bestehen bleibt, kontaktieren Sie bitte den Vertrags-Kundendienst.

6.2 Informationen zum Transport

Heben Sie die Originalverpackung auf und transportieren Sie das Gerät immer in dieser. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten.

Wenn Sie nicht über die Original-Verpackung verfügen; bereiten Sie sich eine Trag-Box vor, so dass das Gerät, vor allem externe Oberflächen (Glas und lackierte Oberflächen) des Ofens gegen Bedrohungen von außen geschützt sind.

G30 28-30mbar 7.5kW 545g/hII2H3+ IEKlasse: 3	LPGG30/G3128-30/37 mbar	NGG2020 mbar
SCHNELLBRENNER
Düsendurchmesser (1/100mm) 85 115
Nennleistung (kW) 3 3
Verbrauch per h 218.1 g/h 285.7 l/h
SEMI-RAPID BRENNER
Düsendurchmesser (1/100mm) 65 97
Nennleistung (kW) 1.75 1.75
Verbrauch per h 127.2 g/h 166.7 l/h
ZUSATZBRENNER
Düsendurchmesser (1/100mm) 50 72
Nennleistung (kW) 1 1
Verbrauch per h 72.7 g/h 95.2 l/h

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.
