BEDIENUNGSANLEITUNG IN4-9 PKM

KAPITEL	THEMA	SEITE
1.	Vorwort	3
2.	Erklärung der Signalworte	4
3.	Sicherheits- und Warnhinweise	4
4.	Aufbau und Anschluss	8
5.	Bedienfeld	13
6.	Bedienung des Geräts	15
7.	Reinigung und Pflege	19
8.	Problembehandlung	20
9.	Technische Daten	22
10.	Entsorgung	22
11.	Garantiebedingungen	24

Technische Änderungen bzw. Druckfehler bleiben vorbehalten..

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
→ Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

1. VORWORT

Sehr geehrte Kundin/ sehr geehrter Kunde!

Wir möchten Ihnen auf diesem Wege für den Erwerb eines PKM - Produkts aus unserem reichhaltigen Angebot danken.

Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen.

Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.

Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben.

1. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
2. Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
3. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener Räume bestimmt.
4. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
5. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
6. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an einem sicheren Ort.
7. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.

⚠️WARNUNG!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Piktogramme

STROMSCHLAGGEFAHR

zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen die Gefahr eines Stromschlags besteht.

BRANDGEFAHR zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen ein Brandrisiko besteht.

3. SICHERHEITS- UND WARNHINWEISE

FÜR TRÄGER VON HERZSCHRITTMACHERN ODER ANDERER AKTIVER IMPLANTATE.

Das Gerät entspricht den derzeitigen Bestimmungen hinsichtlich elektromagnetischer Störungen. Es entspricht im vollen Umfang allen gesetzlichen Anforderungen (2004/108/EG). Es ist so konzipiert, keine anderen elektrischen Geräte in ihrer Funktion zu beeinträchtigen, vorausgesetzt, dass diese dieselben Voraussetzungen erfüllen.

⚠️ GEFAHR! DIESES GERÄT GENERIERT MAGNETFELDER IN SEINER UNMITTELBAREN UMGEBUNG.

Ihr Herzschrittmacher muss in Übereinstimmung mit den entsprechenden Bestimmungen entwickelt worden sein, sodass es zu keinen Störungen des Herzschrittmachers beim Betreiben des Induktions-Kochfelds kommen kann. Konsultieren Sie den Hersteller des Herzschrittmachers oder Ihren Arzt, um festzustellen, ob der Herzschrittmacher diesen Bestimmungen entspricht oder es zu Störungen am Herzschrittmacher während des Betriebs eines Induktions-Kochfelds kommen kann.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.

Die in dieser Bedienungsanleitung enthaltenen Anweisungen und Beschreibungen wurden für verschiedene Typen von Kochgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.

Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Energieversorgung

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.

2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.

3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

5. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion aufweist. Sämtliche Fehlfunktionen müssen durch eine qualifizierte Fachkraft (Elektrotechniker/-in) behoben werden.

6. Nehmen Sie keine Veränderungen an dem Gerät vor.

7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer

gleichartig qualifizierten Person ausgetauscht werden.

1. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.

Brandschutz

⚠️WARNUNG!

Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.

1. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
2. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.
3. Halten Sie das Gerät immer unter Aufsicht, wenn Sie es benutzen. Öle oder Fette können in Brand geraten, wenn sie überhitzt werden oder überkochen/überschwappen.
4. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an.
5. Lagern Sie keine Gegenstände auf dem Kochfeld. BRANDGEFAHR!
6. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals den Ofen oder das Kochfeld berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
7. An dem Gerät angrenzende Möbel oder Einrichtungsgegenstände sowie alle beim Anschluss des Geräts verwendeten Materialien müssen während des Betriebs des Geräts einer Temperatur von mindestens +85°C oberhalb der Umgebungstemperatur des Raums, in dem das Gerät angeschlossen ist, widerstehen können.
8. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt haben.

Kinderschutz

1. Halten Sie Kinder immer vom Gerät fern. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

Abschließende Sicherheitsanweisungen

1. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen.

Stromschlaggefahr.

1. Metallene Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Geräts gelegt werden, da diese heiß werden können.

2. Dieses Gerät darf nicht unter Zuhilfenahme eines externen Timers oder einer vom Gerät unabhängigen Fernbedienung betrieben werden.

3. Falls die Oberfläche des Geräts Risse aufweisen sollte, schalten Sie es umgehend aus und trennen Sie es von der Stromversorgung. Stromschlaggefahr!

4. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.

5. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.

6. Dieses Gerät darf nicht beim Camping benutzt werden.

7. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.

8. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.

9. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

⚠️WARNUNG!

Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in)ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen.

Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.

2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.

3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.

4. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und ordnungsgemäß geerdeten Anschlussdose an.

5. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

Einbau des Kochfeld

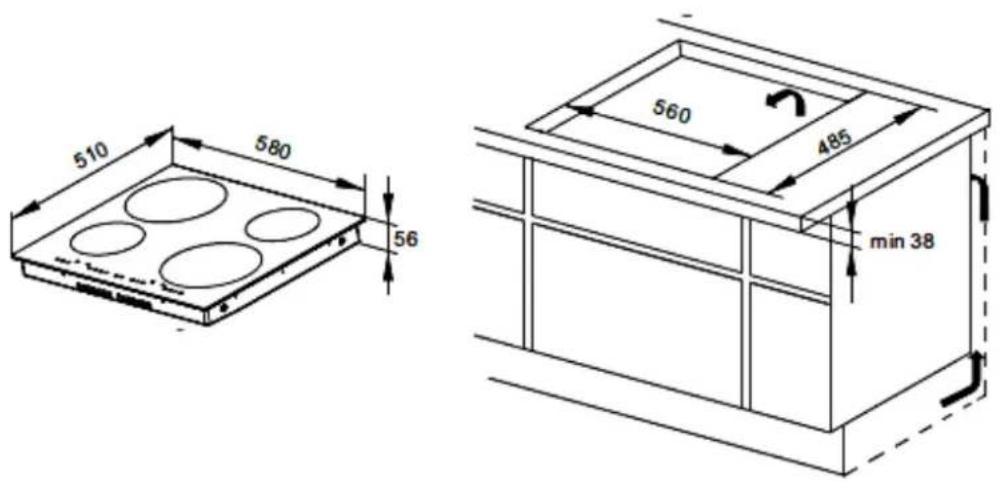

1. Zuschnitt des Schranks

510 580 56 560 485 min 38

Zwischen der Einbauöffnung und der Wand und/oder einem angrenzenden Schrank muss ein Zwischenraum von 100 mm gegeben sein.

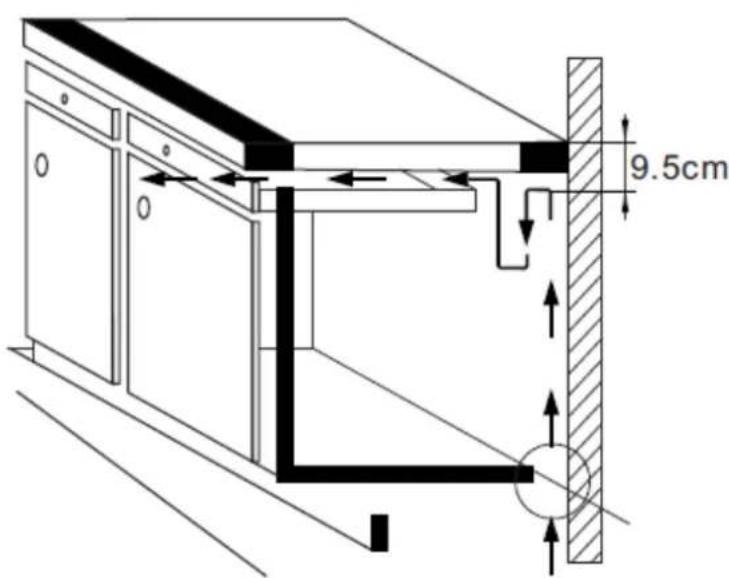

2. Einbau über einer Schublade

Der Stromkreislauf des Geräts muss durch eine andauernde Zirkulation von Frischluft gekühlt werden., wie in der Abbildung dargestellt. Den Angaben der Abbildung muss sorgfältig entsprochen werden. Je größer der Abstand des Geräts zum sich darunter befindlichen Schrank ist, desto besser wird das Gerät funktionieren.

9.5cm

Ihr Induktions-Kochfeld benötigt einen Lufteinlass an der Rückseite und einen Luftauslass an der Vorderseite.

3. Einbau über einem Schrank mit Tür

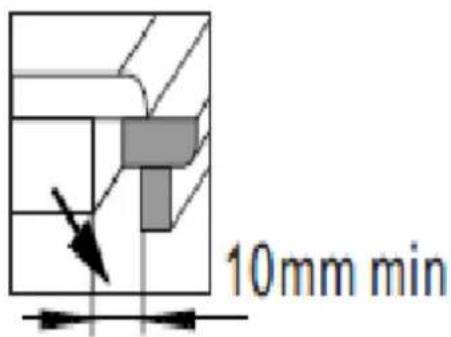

Wenn sich der Luftauslass unterhalb des Geräts befindet:

▶ Idealerweise sollte die Luftauslassöffnung zwischen den Kochfeldern und der Schranktür mit einem Abdeckgitter versehen werden. Wenn die Querstrebe klein ist, ist dieser Einbau einfach zu bewerkstelligen.

10mm min

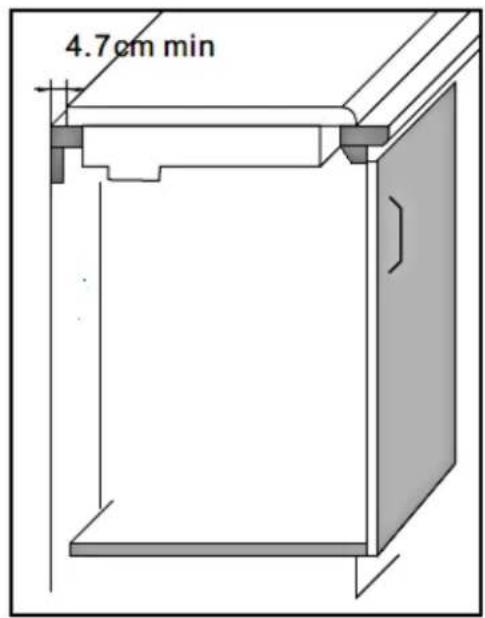

Wenn die Querstrebe rechtwinkelig ist oder die Kochfelder nicht direkt anliegen,

setzen Sie einen abgeschrägten Schnitt an, um den Luftauslass zu gewährleisten.

4.7cm min

45°

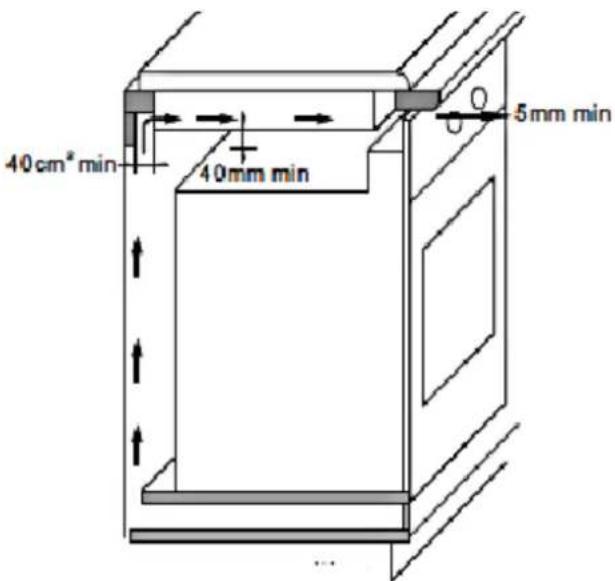

4. Einbau über einem Ofen

Das Kochfeld kann über einem Ofen eingebaut werden. Der entsprechende Ofen muss über eine Gehäusekühlung verfügen. Sorgen Sie unbedingt für eine ordnungsgemäße Belüftung des Geräts. Legen Sie einen Lüftungsschlitz mit einem Auslass von 40cm² an, falls nötig.

40cm² min 40mm min 5mm min

Ihr Gerät darf nicht über einem Geschirrspüler, einer Waschmaschine, einem Kühlschrank oder einem Gefrierschrank installiert werden.

HINWEIS!

Den notwendigen Sicherheitsabstand zu einer Dunstabzugshaube entnehmen Sie bitte der Bedienungsanleitung des Herstellers.

Vorbereitung und Befestigung

1. Entfernen Sie das selbstklebende Papier und befestigen Sie die mit dem Gerät gelieferte Dichtung rund um das Kochfeld.
2. Platzieren Sie das Gerät in die Einbauöffnung des dafür vorgesehenen Schranks und drücken Sie es fest hinein, sodass es durch die Dichtung abschließt.
3. Befestigen Sie die 4 Klammern an der Unterseite des Geräts in den Löchern an den Ecken des Schranks.
4. Anmerkung: einige Geräte benötigen keine Klammern.

Elektrischer Anschluss

GEFAHR!

Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in), welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet, an die Stromversorgung angeschlossen werden.

1. Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).
2. Das Stromkabel muss Temperaturen von 120 °C widerstehen können. Schalten Sie vor dem Anschluss den Strom ab. Eine ordnungsgemäße Erdung ist notwendig.
3. Lesen Sie vor Anschluss des Geräts unbedingt die Informationen auf dem Typenschild sowie im Anschlussdiagramm.

Technische Daten

SPANNUNG	GESAMTLEISTUNG	STROMSTÄRKEJE PHASE	SICHERUNG
400V	7,2 KW	31,5 A	32 A

Die folgenden elektrischen Anschlussarbeiten dürfen ausschließlich von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

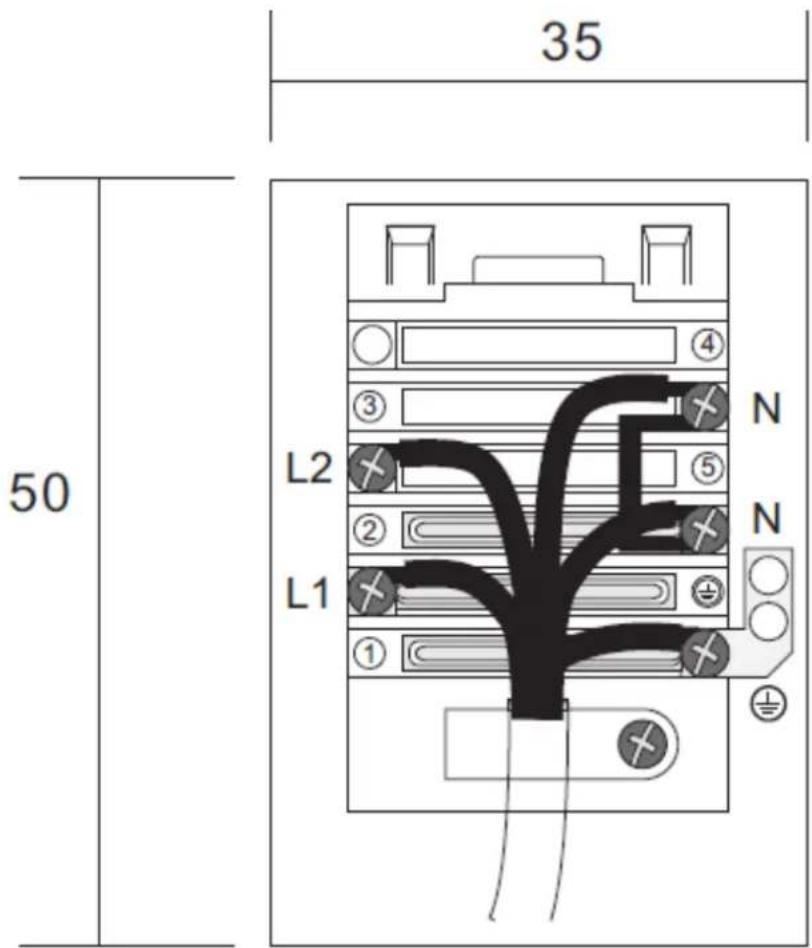

Das Anschlussdiagramm befindet sich ebenfalls auf der Abdeckung des Anschlusskastens. Das Anschlusskabel muss allen Anforderungen des Geräts entsprechen. Das Anschlusskabel muss mit einer Zugentlastungsklemme gesichert werden.

Verbinden Sie den elektrischen Sicherheitsschaltkreis unbedingt mit der Anschlussklemme

1. Wenn Sie die Abdeckung des Anschlusskastens abnehmen, finden Sie die Anschlussstelle und die Aufschrift.

1. Verbinden Sie das Stromkabel ordnungsgemäß mit der Anschlussstelle.

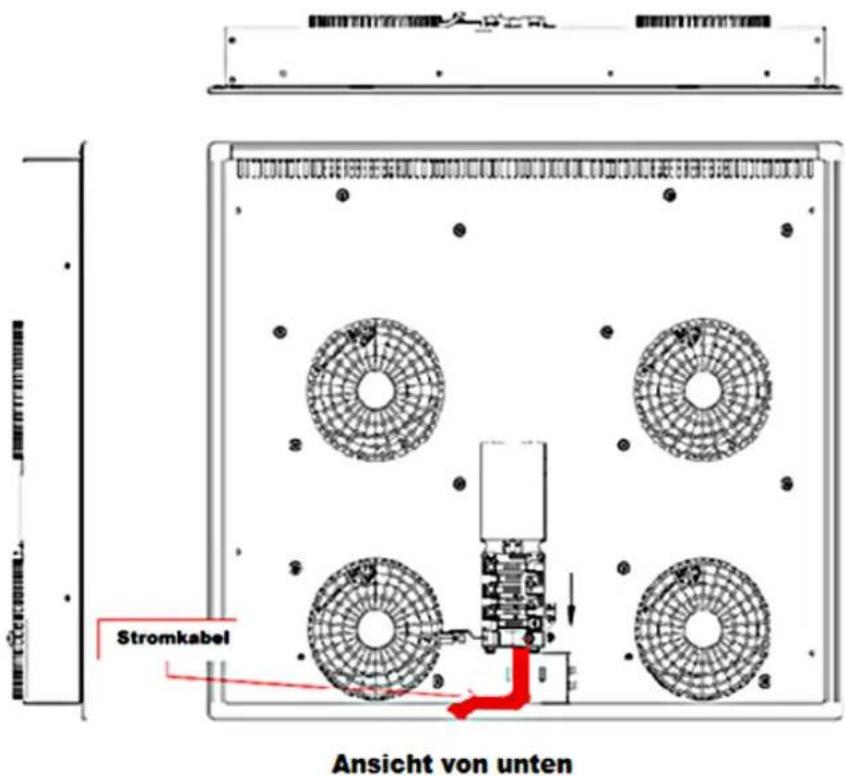

Stromkabel Ansicht von unten

1. BEDIENFELD

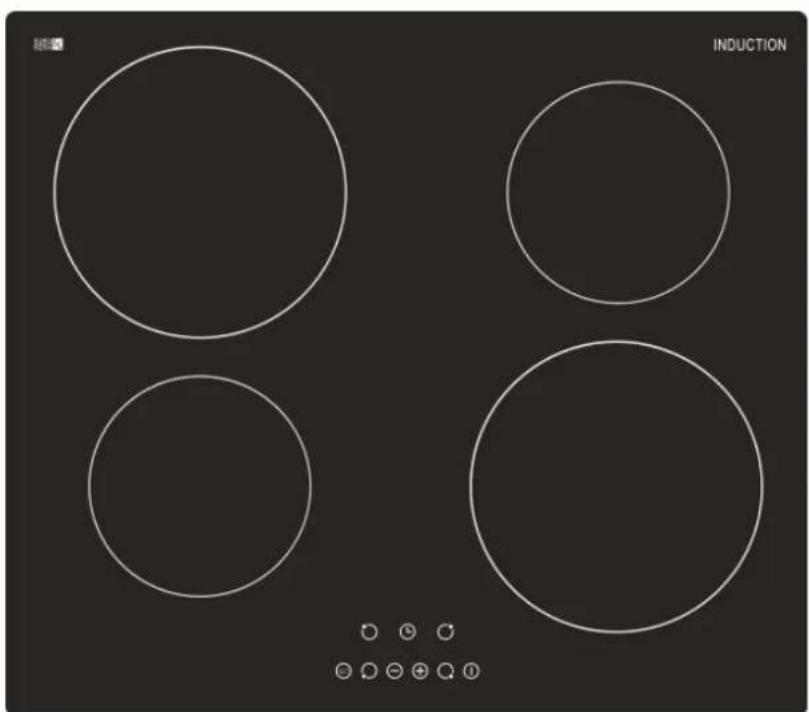

Beschriftung des Induktions-Kochfelds

Kochfeldanzeige: zeigt die Position der einzelnen Kochfelder auf dem Induktions-Kochfeld an.

Leistungsanzeige: zeigt an, mit welcher Leistung die einzelnen Kochfelder aktuell arbeiten.

9 9 9 9 9 9 ◯◯◯◯◯◯-+

Restwärmeanzeige: wenn Sie das Kochen beendet haben, ist abwechselnd eine H und eine 0 - Anzeige zu sehen. So können Sie erkennen, ob ein bestimmtes Kochfeld noch heiß ist und somit nicht berührt werden sollte. Diese Anzeige kann solange andauern, bis die Kochoberfläche erkaltet ist.

+ und – Sensoren: mit diesen Sensoren stellen Sie die entsprechende Leistung der einzelnen Kochfelder ein, von Stufe 0 bis Stufe 9. Sie können hiermit ebenfalls den Timer einstellen.

Schnellfunktionssensor: Wenn Sie eine Kochfeldanzeige 2 Sekunden lang berühren, wird das entsprechende Kochfeld direkt auf die höchste Stufe eingestellt, sowohl beim Beginn eines Kochvorgangs als auch bei einem laufenden Kochvorgang. Wenn Sie bei einer laufenden Schnellfunktion den Sensor, der die Schnellfunktion kontrolliert, berühren, wird die Leistung des entsprechenden Kochfelds auf die Stufe zurückgestellt, die vor dem Start der Schnellfunktion eingestellt war.

An / Aus Sensor: hiermit können Sie das Gerät direkt ein- oder ausschalten, ohne einen anderen Sensor zu benutzen.

Sicherheitssensor und Anzeige: Hiermit werden alle anderen Sensoren blockiert, sodass Kinder nicht mit ihnen spielen können. Gleichzeitig können Sie alle anderen Funktionen einschen. Wenn der Sicherheitssensor aktiviert wurde, können alle anderen Sensoren nicht bedient werden. Dies wird auf dem gesamten Anzeigebereich dargestellt.

Berühren Sie den Sensor für ca. 3 Sekunden, um die Sicherheitsverriegelung wieder aufzuheben.

Timersensor: Hiermit können Sie eine Kochzeit von 0 – 99 Minuten auf einem ausgewählten Kochfeld einstellen. Berühren Sie hierfür zuerst den Timersensor. Benutzen Sie dann die + und – Sensoren, um eine gewünschte Kochzeit einzustellen. Nachdem Sie die Kochzeit eingestellt haben, wählen Sie ein Kochfeld zum Kochen aus.

Timeranzeige: zeigt die Kochzeit auf dem gewählten Kochfeld an.

99

6. BEDIENUNG DES GERÄTS

1. Energieeffizienz

Induktions-Kochfelder erhitzen Lebensmittel weitaus schneller als andere Systeme. Da die Hitze im Kochgeschirr selbst produziert wird, geht viel weniger Energie verloren; somit erhöht sich die Leistungsfähigkeit des Geräts. Das Kochen mit einem Induktions-Kochfeld benötigt nur ungefähr die Hälfte der Energie anderer Systeme. Diese geringe Energicaufnahme macht das Induktionskochen zur billigsten Methode aller elektrisch basierten Kochvorgänge.

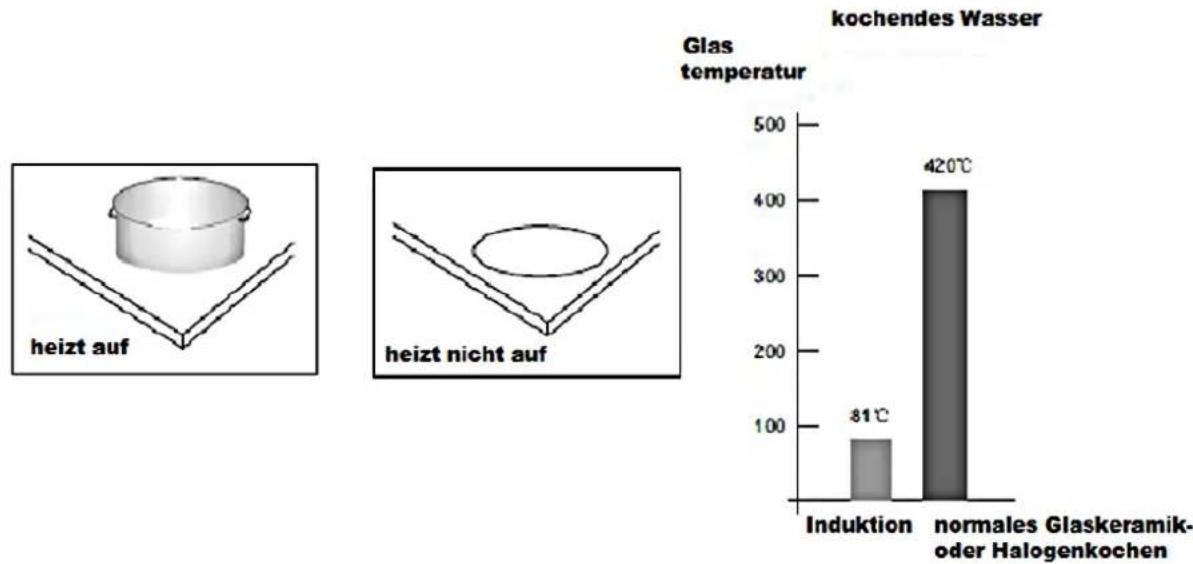

2. Sicherheit

Das Risiko, sich an der heißen Glaskeramik zu verbrennen, ist minimal. Da die Hitze im Kochgeschirr selbst entsteht, heizt sich die Glaskeramik-Oberfläche kaum

auf. Die einzelnen Kochfelder haben ein Kochgeschirr-Erkennungssystem, d.h. sie werden nur dann ihren Betrieb aufnehmen, wenn ein geeignetes Kochgeschirr auf ihnen steht.

3. Ein Kochfeld einschalten

Berühren Sie mit der Fingerspitze den An / Aus Sensor. Denken Sie daran, dass es eine Sicherheitsvorrichtung gibt, die Kinder vom Spielen mit dem Gerät abhalten soll. Deaktivieren Sie diese, indem Sie für 3 Sekunden ihre Fingerspitze auf dem Sensor lassen. Falls der Sicherheitssensor aktiviert ist oder Sie das Gerät zum ersten Mal benutzen, deaktivieren Sie zuerst den Sicherheitssensor.
Berühren Sie den Timersensor, falls Sie diesen zum Kochen benutzen wollen.
Berühren Sie die + und – Sensoren zum Einstellen der Kochzeit.
Vergewissern Sie sich, den entsprechenden Sensor des Kochfelds, das Sie zum Kochen nutzen wollen, zu berühren.
Stellen Sie nun die gewünschte Leistungsstärke des gewählten Kochfelds durch Berühren der + und – Sensoren ein.

Wichtig

Wenn alle Kochfelder abgeschaltet sind, schaltet sich das Gerät nach ein paar Sekunden ab. Durch H wird nun angezeigt, welche Kochfelder noch heiß sind.
Der Sicherheitssensor kann jederzeit aktiviert werden, indem Sie ihn für 3 Sekunden berühren.
Falls auf den Sensoren irgendwelche Gegenstände liegen, ertönt mehrmals ein akustisches Signal (Piepen). Danach schaltet sich das Gerät ab.
Nach 2 Stunden schaltet sich das Gerät automatisch ab, auch wenn ein Kochfeld noch in Benutzung ist, innerhalb dieser 2 Stunden jedoch keine Veränderungen an den Einstellungen vorgenommen wurden.

4. Timerfunktion

Die Timerfunktion kann nur ein Kochfeld gleichzeitig kontrollieren. Wenn die Timerfunktion aktiviert ist, wird dieses an der Leistungsanzeige des entsprechenden Kochfelds durch helles Beleuchten angezeigt. Wenn Sie die Timerfunktion abschalten möchten, nutzen Sie den – Sensor, um die eingestellte Zeit auf 0 zu setzen.

5. Schnellfunktion

Alle Kochfelder können auch mit der Schnellfunktion benutzt werden, die das entsprechende Kochfeld auf dessen Höchsttemperatur bringt, indem dieses für 5 Minuten auf maximaler Leistungsstärke betrieben wird. Anschließend schaltet das Kochfeld auf eine zur Aufrechterhaltung dieser Temperatur geeigneten Leistungsstärke. Diese Vorgänge laufen automatisch ab. Der Programmierungsvorgang ist wie folgt:

Berühren Sie den Sensor des für die Schnellfunktion gewünschten Kochfelds für 2 Sekunden.
Die entsprechende Anzeige zeigt nun die Mitteilung P und das das Kochfeld wird nun so lange wie nötig auf seine Maximaltemperatur gebracht.
Nachdem die Aufheizzeit vorüber ist, ertönt ein kurzes akustisches Signal (Piepen) und die Leistungsanzeige zeigt die Stufe, die zur Aufrechterhaltung der Temperatur nötig ist, an. Das Kochfeld funktioniert nun wieder auf herkömmlicher Art und Weise.
Wenn Sie den Sensor der Kochfeldanzeige berühren, während die Schnellfunktion aktiviert ist, wird die Schnellfunktion abgebrochen und Sie können nun wieder die Leistungsstärken 0 – 9 wählen. Falls auf einem Kochfeld, an dem die Schnellfunktion aktiviert wurde, vorher bereits eine Leistungsstärke eingestellt war, so wird bei einem Abbruch der Schnellfunktion diese Leistungsstärke wieder eingestellt.

Kochgeschirr

Mit dem mitgelieferten Magnet können Sie überprüfen, ob ein beliebiges Kochgeschirr für die Benutzung auf einem Induktions-Kochfeld geeignet ist.
Wenn der Magnet an der Unterseite des Kochgeschirrs haften bleibt, ist dieses für eine Verwendung auf einem Induktions-Kochfeld geeignet.
Die Kochfeldanzeige zeigt Ihnen ebenfalls, ob ein Kochgeschirr geeignet ist.
Wenn die Leistungsstärkenanzeige blinkt und die Meldung E0 aufleuchtet, ist das Kochgeschirr nicht geeignet. Das Kochfeld heizt sich in diesem Fall nicht auf.
Wenn ein Kochgeschirr einen sehr kleinen Boden aufweist, blinkt die Leistungsstärkenanzeige ebenfalls und das Kochfeld heizt sich nicht auf, auch

wenn das Material des Kochgeschirrs geeignet ist.

Wir empfehlen, kein Kochgeschirr zu benutzen, das einen kleineren Boden aufweist als die im Folgenden angegebenen. (Alle Angaben in mm)

Kochfeld 280 →	160 Durchmesser	Kochfeld 210 →	180 Durchmesser
Kochfeld 180 →	160 Durchmesser	Kochfeld 150 →	120 Durchmesser

Generell ungeeignet für die Verwendung auf einem Induktions-Kochfeld ist Kochgeschirr aus Glas, Keramik, Ton, Aluminium, Kupfer und nicht magnetischem rostfreiem Stahl.

Kochgeschirr aus emailliertem rostfreiem Stahl mit einem speziellen, zur Verwendung auf einem Induktions-Kochfeld geeignetem Boden, kann benutzt werden. Vergewissern Sie sich aber, dass ein solches Kochgeschirr vom Hersteller zur Verwendung auf einem Induktions-Kochfeld freigegeben ist.

Induktionsbasierte Hitze wird sehr schnell im Boden eines Kochgeschirrs generiert. Erhitzen Sie deshalb nie ein leeres Kochgeschirr.

Verschiedene Arten von Kochgeschirren sind für die Verwendung auf einem Induktions-Kochfeld geeignet, allerdings sind Kochgeschirre mit einem dicken Boden am besten geeignet, da so die Hitze am besten genutzt und verteilt wird.

Vermeiden Sie es, über die Oberfläche des Kochfelds zu kratzen, wenn sie das Kochgeschirr bewegen.

Heben Sie das Kochgeschirr an, um es zu bewegen.

Lassen Sie keine Kochutensilien auf dem Kochfeld liegen, wenn dieses in Betrieb ist. Solche Gegenstände könnten vom Gerät als Kochgeschirr erkannt und somit aufgeheizt werden.

Besteck und Schneidewaren werden gewöhnlich nicht als Kochgeschirr erkannt, aber größere Utensilien können durchaus als Kochgeschirr erkannt werden.

Seien Sie besonders vorsichtig bei der Benutzung von Dampfdrucktöpfen. Behalten Sie diese beständig im Auge, besonders bei der Einstellung einer höheren Leistungsstärke des entsprechenden Kochfelds. Dampfdrucktöpfe heizen sich sehr schnell auf!

7. REINIGUNG UND PFLEGE

⚠️WARNUNG!

Schalten Sie das Gerät ab und stellen Sie alle Drehschalter auf die Position 0/AUS/OFF, bevor Sie das Gerät reinigen. Das Gerät muss ebenfalls vollständig abgekühlt sein.

⚠️WARNUNG! Benutzen Sie kein Dampfreinigungsgerät. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

Verschüttete oder verspritzte Lebensmittel verkrusten auf der Glaskeramik-Oberfläche nicht, da diese sich nur wenig aufheizt. Glaskeramik- und Induktionskochfelder sollten dennoch so schnell wie möglich von sämtlichen Verunreinigungen befreit werden.

Leichte Verunreinigungen können mit Küchenpapier oder einem Lappen entfernt werden.

Hartnäckigere Verunreinigungen bedürfen spezieller Produkte zur Reinigung von Glaskeramik. Beachten Sie hierbei die Gebrauchsanweisungen der jeweiligen Reinigungsprodukte.

Induktion

Küchenpapier

Glaskeram Reiniger

Benutzen Sie keine aggressiven Reinigungsmittel und keine Scheuerpulver, da diese Kratzer auf der Oberfläche des Geräts verursachen.

Benutzen Sie keinen Dampfreiniger.

Falls auf der Glaskeramik-Oberfläche Risse entstehen, trennen Sie das Gerät umgehend von der Energieversorgung. Benutzen Sie das Gerät in keiner Art und Weise mehr, bevor eine neue Glaskeramik-Oberfläche eingebaut worden ist.

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! ^1 Benutzen Sie keine ätherischen Öle!

Austausch des Netzanschlusskabels

GEFAHR!

Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

8. PROBLEMBEHANDLUNG

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Eine Unterbrechung der Stromzufuhr.

Kontrollieren Sie Ihren Haushalts-Sicherungskasten. Ersetzen Sie gegebenenfalls eine durchgebrannte Sicherung.

Nach Abschaltung des Geräts läuft der Ventilator noch für einige Minuten.

Die Elektronik wird herunter gekühlt..

Betriebsgemäßer Vorgang.

Schwach klickende Geräusche während des Betriebs.

Dieses Geräusch entsteht, wenn die Energie zwischen 2 Induktionsspulen aufgeteilt wird.

Betriebsgemäßer Vorgang.

Das Kochgeschirr erzeugt während des Kochens Geräusche.

Das Kochgeschirr erzeugt Geräusche durch Vibrationen, verursacht durch induzierten Strom.

Bei einer hohen Leistungsstärkeneinstellung ist dieses Phänomen bei einigen Töpfen und Pfannen normal. Es besteht keine Gefahr für das Gerät.

Das Gerät arbeitet nicht und es werden verschiedene Mitteilungen angezeigt.

Die Elektronik arbeitet nicht ordnungsgemäß.

Kontaktieren Sie den Kundendienst.

Fehlercodes

Fehlercode	Mögl. Ursachen	Maßnahmen
E0	Kein Kochgeschirr auf dem Kochring.UngeeignetesKochgeschirrauf dem Kochring.	Verwenden Sie geeignetesKochgeschirr
E1	Keine Rückmeldung der Kochgeschirr-Erkennung.	Setzen Sie sich zur genaueren Überprüfung der Fehlfunktion
		mit Ihrem Kundendienst in Verbindung.
E2	Unterbrechung oder Kurzschluss in der Stromversorgung des Temperatursensors für das Kochgeschirr.	Setzen Sie sich zur genaueren Überprüfung der Fehlfunktion mit Ihrem Kundendienst in Verbindung.
E3/E4/E5	Das Gerät arbeitet in einem gefährlichen Betriebszustand.	Trennen Sie das Gerät von der Stromversorgung.Starten Sie das Gerät darauf nach einigen Minuten neu.
E6	Die Temperatur des IGBT2-Sensors ist zu hoch.Die Meldung wird ausgelöst, wenn die Temperatur 990C erreicht hat.	Setzen Sie sich zur genaueren Überprüfung der Fehlfunktion mit Ihrem Kundendienst in Verbindung.
E7	Unterbrechung oder Kurzschluss in der Stromversorgung des IGBT Temperatursensors.	Setzen Sie sich zur genaueren Überprüfung der Fehlfunktion mit Ihrem Kundendienst in Verbindung.
E8	Das Gerät empfängt fehlerhafte Meldungen.	Setzen Sie sich zur genaueren Überprüfung der Fehlfunktion mit Ihrem Kundendienst in Verbindung.

GEFAHR!

VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, setzen Sie sich mit dem Geschäft, in dem Sie das Gerät erworben haben, in Verbindung.

9. TECHNISCHE DATEN

Modell	IN 4-9/IN 4-9R
Kochzonen	4
2*210 mm	2000W / 2400W Schnellfunktion
2*160 mm	1600W / 2000W Schnellfunktion
max. Leistung	7200W
Gewicht Netto	9,00 kg

10. ENTSORGUNG

Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde.
Die im Gerät verwendeten Materialien sind recyclebar und mit entsprechenden Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz unserer Umwelt bei.

Verpackungsmaterial

Das Verpackungsmaterial ist recyclebar. Wir empfehlen die folgende Vorgehensweise:

Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer entsprechenden Sammelstelle bringen.

⚠️WARNUNG!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.

Materialien, die mit dem Symbol gekennzeichnet sind, sind wiederverwertbar.

Das bedeutet, dass diese Materialien bei einer fachgerechten Entsorgung wiederverwendet werden können, wenn sie in einem entsprechend gekennzeichneten Sammelbehälter entsorgt werden.

Gerät

Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll.

Eine Mülltrennung ist hierbei absolut notwendig, damit die einzelnen Bestandteile des Geräts einer entsprechenden Verwendung zugeführt werden können.

Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll. Nutzen Sie die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen.

Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

Sicheres Entsorgen

Bitte unterstützen Sie unsere Umwelt, indem sie die Altgeräte sowie die Verpackungen gemäß den allgemeinen Richtlinien entsorgen.

Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen.

Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig!

1. Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!

2. Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

Die aufgeführten Wertstoffe sind umweltverträglich und recyclebar.

Daher gilt auch hier, entsorgen Sie die Verpackungen umweltgerecht.

Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden regionalen Entsorgungseinrichtungen.

Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften, wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch PKM oder seine Erfüllungsgehilfen.

Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck der gewerblichen Nutzung erfolgt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und uns oder in der Bundesrepublik Deutschland unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, werden durch unseren Kundendienst unentgeltlich behoben. Soweit der Mangel innerhalb von 6 Monaten auftritt, wird vermutet, dass ein Material- oder Herstellungsfehler vorliegt.

Im Rahmen der Garantie werden mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt. Geräte, die aufgrund ihrer Größe zumutbar im Pkw transportiert werden können, sind unserem Kundendienst zu übergeben oder zuzusenden.

Wird die Nachbesserung von uns abgelehnt oder schlägt sie endgültig fehl, wird innerhalb der Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern.

Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher das Gerät gekauft hat; es sei denn, dass dem Verbraucher der Transport aufgrund der Größe des Geräts dorthin nicht zuzumuten ist.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises).

Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Sofern sich ein Produktfehler als durch diese Garantie nicht gedeckt erweist, hat der Käufer die Kosten, die bei der Untersuchung des Geräts entstehen einschließlich etwaiger Arbeitskosten, zu tragen.

Sofern nach Information über das Nichteingreifen der Garantie und über die voraussichtlich entstehenden Kosten der Instandsetzung die Ausführung der Instandsetzung gewünscht wird, hat der Garantienehmer die Kosten für die Ersatzteil- und Arbeitslohnkosten zu tragen.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM August 2012

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten / Stand November2013 Subject to alterations / Updated November 2013 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
