CHINT2M - Dunstabzugshaube NORDMENDE - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Nordmende
Modell	CHINT2M
Installationsart	Wandmontierte Schornsteinhaube
Breite	60 cm
Tiefe	50 cm
Höhe	70-120 cm (verstellbar)
Gewicht	12 kg
Stromversorgung	220-240 V ~ 50 Hz
Abluftleistung (max.)	650 m³/h
Geräuschpegel (max.)	65 dB(A)
Beleuchtung	2 x 1.5 W LED
Filtertyp	Aluminium-Fettfilter (waschbar)
Anzahl der Filter	2
Bedienelemente	Drucktasten
Geschwindigkeitsstufen	3
Motortyp	Einzelmotor
Energieeffizienzklasse	A
Jährlicher Energieverbrauch	60 kWh/Jahr
Material	Edelstahl
Rohrdurchmesser	150 mm
Umluftbetrieb möglich	Ja (mit Aktivkohlefilter, optional)
Wartung	Filter monatlich reinigen; Aktivkohlefilter alle 3-6 Monate ersetzen
Garantie	2 Jahre

Häufig gestellte Fragen - CHINT2M NORDMENDE

Wie installiere ich die Dunstabzugshaube Nordmende CHINT2M?

Befolgen Sie die Anleitung: Markieren Sie die Wand, bohren Sie Löcher, befestigen Sie die Montagehalterung, hängen Sie die Haube ein, schließen Sie den Abluftkanal an (falls Abluftbetrieb) oder installieren Sie den Aktivkohlefilter für Umluftbetrieb. Lassen Sie den elektrischen Anschluss von einem qualifizierten Elektriker durchführen.

Wie reinige ich die Fettfilter?

Entfernen Sie die Aluminiumfilter und waschen Sie sie in warmem Seifenwasser oder in der Spülmaschine. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen. Reinigen Sie sie mindestens monatlich.

Wie oft sollte ich den Aktivkohlefilter ersetzen?

Im Umluftbetrieb ersetzen Sie den Aktivkohlefilter alle 3-6 Monate, je nach Nutzung. Er kann nicht gewaschen werden.

Warum macht meine Dunstabzugshaube laute Geräusche?

Überprüfen Sie, ob die Filter verstopft sind oder der Abluftkanal blockiert ist. Lose Teile können ebenfalls Geräusche verursachen. Stellen Sie eine korrekte Installation sicher.

Wie wechsle ich die LED-Leuchten?

Die LED-Leuchten sind integriert und sollten von einem Servicetechniker ausgetauscht werden. Versuchen Sie nicht, sie selbst auszutauschen, um einen Stromschlag zu vermeiden.

Kann ich die Haube ohne Abluftkanal verwenden?

Ja, im Umluftbetrieb mit einem Aktivkohlefilter. Die Luft wird gefiltert und in die Küche zurückgeführt. Beachten Sie, dass Aktivkohlefilter separat erworben werden müssen.

Welche elektrischen Anforderungen gibt es?

Die Haube benötigt eine Spannungsversorgung von 220-240 V, 50 Hz mit einer geerdeten Steckdose. Ein eigener Stromkreis wird empfohlen.

Wie steuere ich die Lüftergeschwindigkeit?

Verwenden Sie die Drucktasten auf der Frontplatte, um die niedrige, mittlere oder hohe Geschwindigkeit auszuwählen. Die Haube hat auch eine Lichttaste.

Was ist die maximale Abluftleistung?

Die maximale Abluftleistung beträgt 650 m³/h, geeignet für mittelgroße Küchen.

Die Haube schaltet sich nicht ein. Was soll ich tun?

Überprüfen Sie die Stromversorgung, stellen Sie sicher, dass der Stecker eingesteckt und der Schutzschalter eingeschaltet ist. Wenn sie immer noch nicht funktioniert, wenden Sie sich an einen Servicetechniker.

BEDIENUNGSANLEITUNG CHINT2M NORDMENDE

DE Montage- und Gebrauchsanweisung

Fig. 1

Fig. 2

Fig. 2.1

Fig. 2.2

Fig. 3

Fig. 4

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch gegeben werden sind, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind.

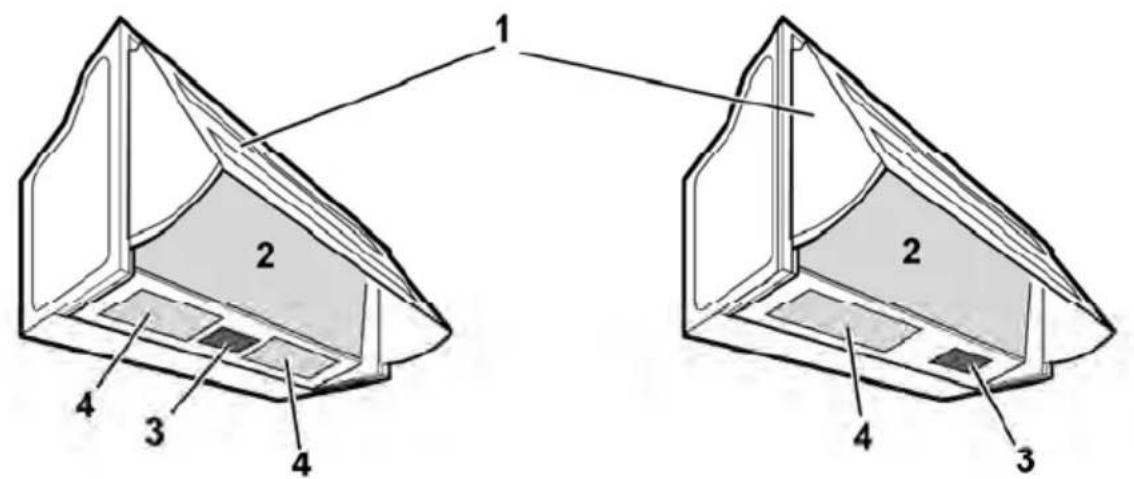

Beschreibung der Abzugshaube – Abb. 1 – verschiedene Modelle

1. Klappe zum Auffangen der Küchendämpfe
2. Ansauggitter
   3.Bedienungstasten
3. Beleuchtung

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol — einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgérat als auch als Umluftgérat eingesetzt werden.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

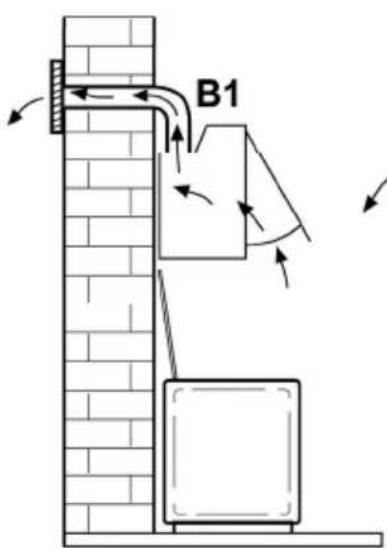

Abluftbetrieb

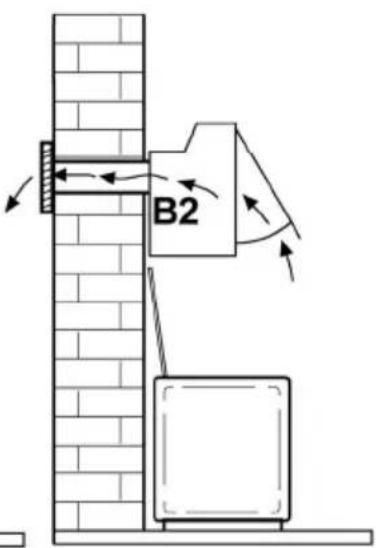

Die Haube verfügt über einen oberen Luftaustritt B1 einen hinteren Luftaustritt B2 zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Bild 2.1

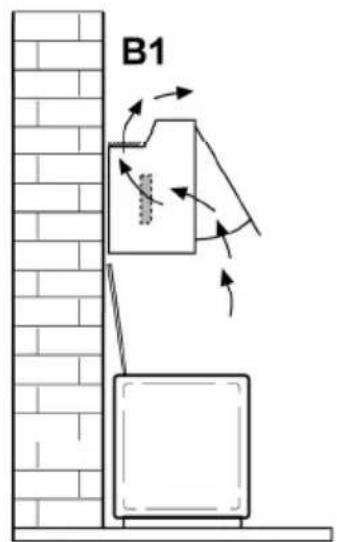

Umluftbetrieb

Für den Fall, dass es nicht möglich sein sollte, die Kochdämpfe und Gerüche nach Außen zu leiten, kann die

Dunstabzugshaube mit Umluftbetrieb in Gebrauch genommen werden, indem ein oder zwei Aktivkohlefilter eingesetzt werden (*).

Die Kochdämpfe und Gerüche werden in die Küche zurückgeleitet. Bild 2.2

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung anschließt, um den richtigen Betrieb zu überprüfen, bitte immer kontrollieren dass die Netzversorgung ist richtig montiert worden ist.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.

Bevor Sie mit der Montage beginnen:

• Entfernen Sie den/die Fettfilter oder das/die Absauggitter (je nach vorhandenem Modell – siehe auch in dem entsprechenden Absatz). Der/die Fettfilter bzw. das/die Gitter werden nach Beenden der Montage wieder eingesetzt.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen

mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie es auf.

• Vergewissern Sie sich zudem, dass in der Nähe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

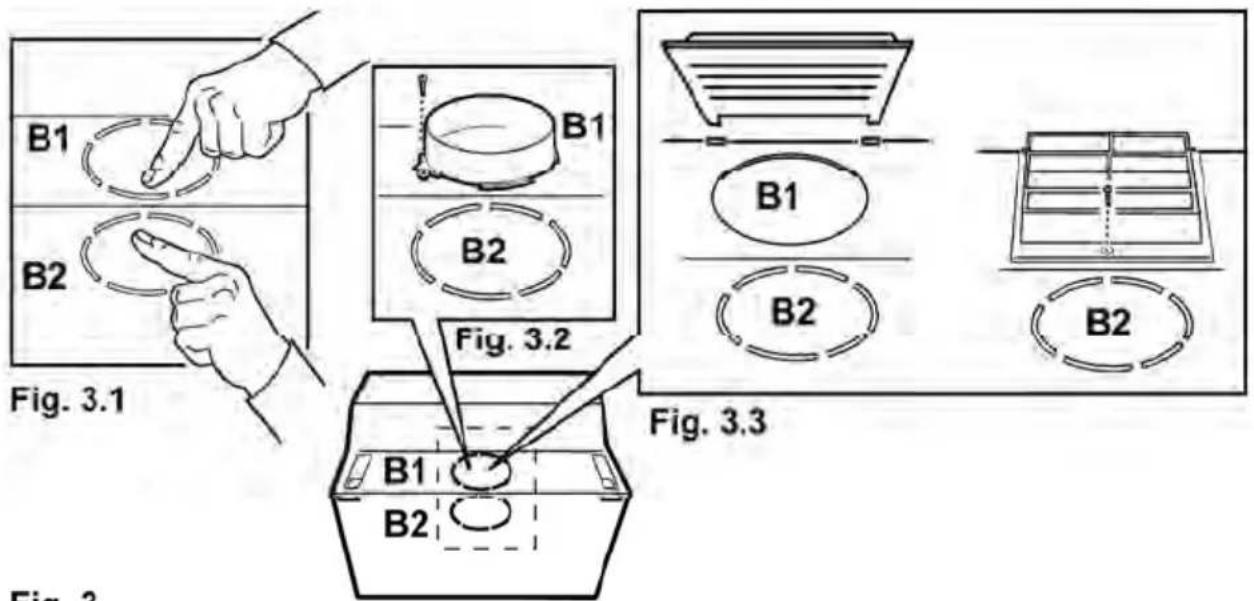

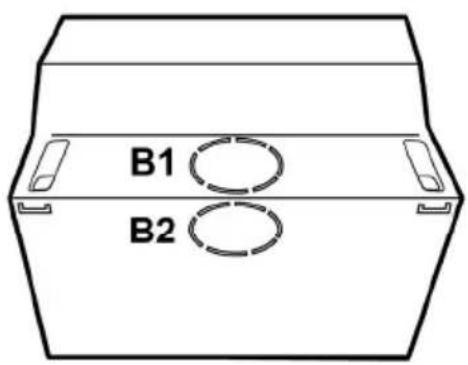

• Wählen Sie die zu verwendende Abluftöffnung: Nur Umluftbetrieb: verwenden Sie AUSSCHLIEßLICH die obere Öffnung B1 (Bild 2 - Bild 2.2), vergewissern Sie sich, dass diese nach Abschluss der Montage nicht verstopft ist und ausreichend Raum vorhanden ist, damit die aufbereiteten Kochdämpfe und Gerüche bequem in die Küche zurückgeleitet werden können.

Üben Sie einen gewissen Druck aus (Bild 3.1), um den vorgestanzten Teil (B1 oder B2) herauszudrücken, der die Abluftöffnung verschließt und entfernen Sie diesen Teil.

Bringen Sie auf der Abluftöffnung den Verbindungsring (Bild 3.2 Bajonettverschluss) oder das Luftleitblech (*) (Bild 3.3) an.

Vergewissern Sie sich, dass die seitlichen Schrankwände, zwischen denen die Dunstabzugshaube angebracht wird, kräftig genug sind.

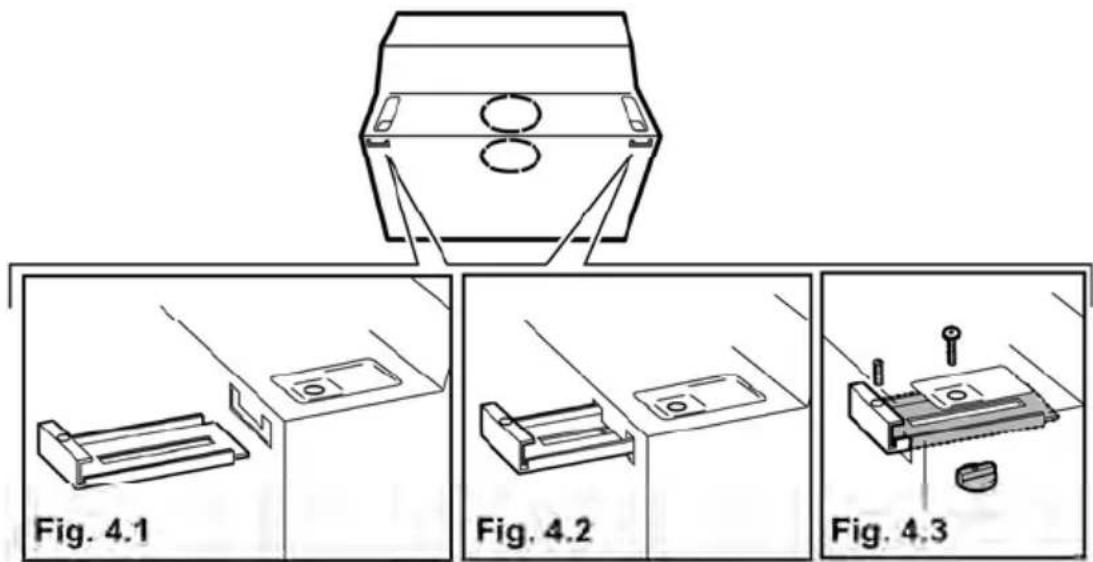

Sollten sie nicht kräftig genug sein, bringen Sie Haltebügel an der Wand an (*), welche eine zusätzliche Verstärkung darstellen:

a. Stecken Sie den jeweiligen Bügel von hinten durch die dafür vorgesehenen Schlitze in die Dunstabzugshaube (Bild 4.1—Bild 4.2).
b. Befestigen Sie die Bügel mit den Schrauben und Gewindebuchsen (Bild 4.3).

Schrauben Sie auf den Bügeln die Schrauben ohne Kopf bis zur Hälfte fest; diese werden bei der Montage der Dunstabzugshaube benötigt, um die Position der Haube einzustellen.

Hinweis: die Position der Bügel kann während der Montage verändert werden, indem Sie die Schrauben, welche die Bügel an der Dunstabzugshaube befestigen, entweder lockern oder anziehen. (Bild 7 - S1-S2).

Montage der äußeren Verkleidung (\*)

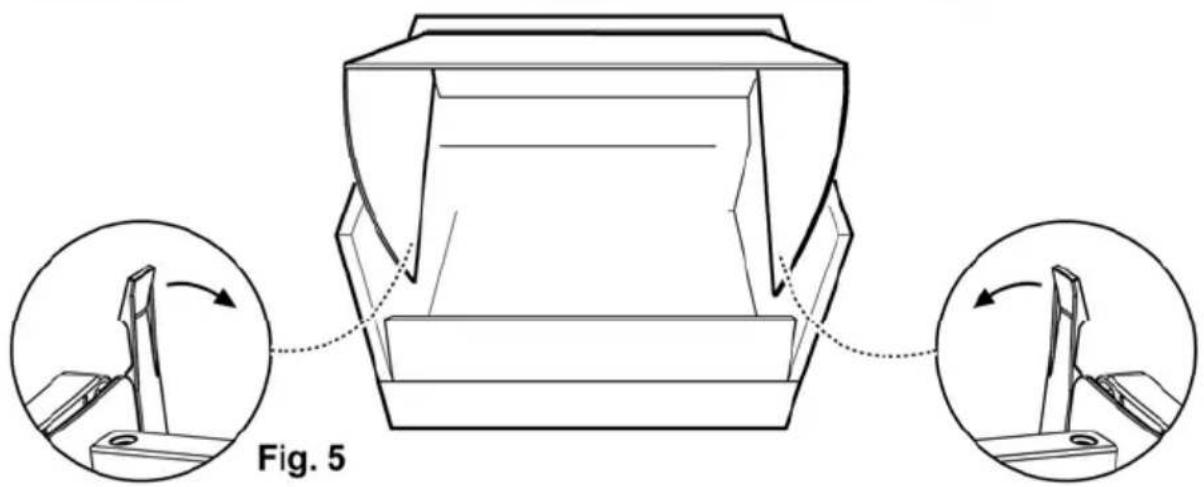

a. Ziehen Sie den Dunstauffangschirm heraus (befreien Sie ihn von den Blockierungshaken - Bild 5).
b. Halten Sie die Bohrschablone N3 an die RÜCKSEITE der äußeren Verkleidung J (der Pfeil auf der Schablone zeigt auf den OBEREN RAND der äußeren Verkleidung). Bild 6
c. Bohren Sie SACKLÖCHER K wie angegeben. Bild 6
d. Bringen Sie den Dunstauffangschirm über der äußeren Verkleidung an und befestigen Sie ihn mit 8 Schrauben L. Bild 6
e. Bringen Sie die Klappe auf der Dunstabzugshaube erst in den oberen Führungsschienen M1, dann in den unteren Führungsschienen M2 wieder an. Bild 6

f. Schließen Sie die Klappe vollständig und öffnen Sie sie wieder, um sich von dem korrekten Gleiten der Klappe in den Führungsschienen zu überzeugen.

Elektrische oder manuelle Klappe (\*)

Bild 11

In einigen Produkten ist eine Klappe mit elektrischer oder manueller Betaetigung anstatt des Abluftmotors vorgesehen.

Normalerweise ist diese an der Abluftoeffnung B1 installiert und mit drei Schrauben am Haubenkoerper befestigt, waehrend die Abluftoeffnung B2 mit einem mit einer Schraube befestigten Deckel verschlossen ist.

Falls die Abluftklappe an der Abluftoeffnung B2 installiert werden soll, muss diese durch Entfernen der drei Schrauben von B1 abmontiert und der auf B2 befestigte Deckel durch diese ersetzt werden.

Danach muss der Deckel auf B1 angebracht werden.

Installation

a. Verwenden Sie die Bohrschablone N2 (*), setzen Sie die Schablone auf die vorderen Ränder des Dunstabzughaubenschranks (rechter Schrank, Seite B) – (linker Schrank, Seite C) OHNE DIE DICKE DER KLAPPEN ZU BERÜCKSICHTIGEN, bohren Sie wie angegeben. Bild 8
b. Sollte es nötig sein, befestigen Sie die Dunstabzugshaube an der Wand, halten Sie die Schablone N1(*) so an die Wand, dass der obere Rand der Wand mit dem oberen Rand der Schablone übereinstimmt N2 (*). Bild 7-8
c. Bohren Sie wie angegeben, befestigen Sie 2 Haken(*) R mit Schrauben und Dübeln in der Wand. Bild 7
d. Für den Fall, dass die Dicke der seitlichen Schrankwände 16mm sein sollte, bringen Sie die einrastenden Abstandhalter O (*) an den Seiten der Dunstabzugshaube an, dort, wo sich auch die Löcher befinden, die für den Durchgang der Schrauben zur Befestigung an den Schränkwänden dienen. Bild 8.
e. Hängen Sie die Dunstabzugshaube an den Haken (*) auf und regulieren Sie die Position der Dunstabzugshaube sowohl mithilfe der Schrauben ohne Kopf S1 als auch mithilfe der Position der Bügel über die entsprechenden Schrauben S2. Bild 7
f. Befestigen Sie die Dunstabzugshaube an den seitlichen Schrankwänden mit 4 Schrauben P. Bild 8
g. Bringen Sie den unteren Winkelträger Q (*) an der Dunstabzugshaube mit zwei Schrauben und Kunststoff-Ü-Scheiben T an, dies ermöglicht es, eventuell vorhandene Räume zwischen der Wand und der Dunstabzugshaube zu verbergen. Bild 7

Betrieb

Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Verwenden Sie die für die Kontrolle der Lichter und Absaugleistung vorgesehenen Tasten oder Schalter.

Nur bei einigen Modellen: indem Sie den Dunstauffangschirm öffnen oder schließen, können Sie das Ein- bzw. Ausschalten des Gebläses, welches die Absaugleistung reguliert, sowie in einigen Fällen auch das Ein- bzw. Ausschalten der Lichter kontrollieren.

Wenn Ihr Produkt mit elektrischem oder mechanischem Abluftklappe versehen ist, dienen die zur Verfuegung stehehnen Tasten und oder die Druecktasten und Drehknopfe, fuer die Kontrolle der Lichter und zum oeffnen und schliessen der Abluftklappe.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Um auf den Fettfilter V zugreifen zu können, öffnen Sie das Absauggitter mithilfe der Auslöser H1 oder H2 (abhängig von dem vorhandenen Modell) und befreien Sie es von den Haltevorrichtungen W. Abb. 9

Um auf den Fettfilter V zugreifen zu können, öffnen Sie das Absauggitter mithilfe der Auslöser H1 oder H2 (abhängig von dem vorhandenen Modell) und befreien Sie es von den Haltevorrichtungen W. Abb. 9

Einige Gerätemodelle sind mit einem Ansauggitter mit integriertem Fettfilter ausgestattet; diese werden entnommen, indem die Griffe H2 (Bild 9) nach oben gezogen werden, dann den Filter nach aussen ziehen. Sie sind wie die Metallfilter zu reinigen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) ausgewechselt werden.

Setzen Sie den Kohlefilter so ein, dass er das Gitter abdeckt, welches den Absaugmotor schützt. Der Kohlefilter wird so eingesetzt, dass die Schlitze auf dem Filter mit den Bolzen an den Seiten des Motorschutzgitters übereinstimmen.

Drehen Sie den Kohlefilter im Uhrzeigersinn, um ihn zu blockieren (Bajonettverschluss). Bild 10

Gehen Sie für die Montage im gegensätzlichen Sinn vor.

Hinweis: bei den Modellen mit 2 Motoren sind 2 Filter notwendig; der Montage- bzw. Demontagevorgang ist identisch.

Ersetzten der Lämpchen

Das Gerät von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen um Zugriff auf die Lämpchen zu bekommen.

Das kaputte Lämpchen entfernen und durch eine ovale Glühlampe von maximal 40 W E 14 ersetzen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.

LI3PPA Ed. 09/08
