BEDIENUNGSANLEITUNG 32LT555C SCHAUB LORENZ

Bedienungsanleitung Instruction Manual

32LT555C

Sicherheitsvorkehrungen 2

Inhalt der Verpackungseinheit ....4

Umweltinformationen 5

Reparaturinformationen 5

Tasten der Fernbedienung....6

LCD-TV und Bedientasten....7

Ansicht der Anschlüsse – Anschlüsse an der Rückseite 7

Ansicht der Anschlüsse – Anschlüsse an der Seite ....8

Netzanschluss 8

Antennenanschluss 8

Verwendung der digitalen Multimedia-Anschlüsse .....9

Anschluss von USB-Speichern 9

Seitlicher HDMI-Anschluss 9

Anschließen des LCD-TVs an einen PC 9

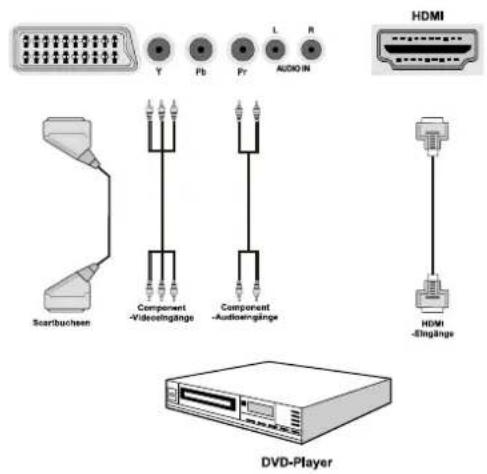

Anschluss eines DVD-Players 9

Verwendung der seitlichen Anschlüsse ....10

Verwendung anderer Anschlüsse ....10

Fernbedienung ....10

Einlegen der Batterien 10

Ein-/Ausschalten des TV-Geräts 11

Einschalten des TV-Geräts 11

TV-Gerät ausschalten 11

Digitaler Teletext ( ^** nur für UK) .....11

Analoger Teletext 11

Eingangsauswahl 11

Bedienung mit den Tasten am TV-Gerät ....11

Einstellung der Lautstärke ....11

Programmauswahl 11

Ansicht des Hauptmenüs ....11

AV-Modus 12

Bedienung mit den Tasten der Fernbedienung .....12

Programmauswahl (Vorheriges oder nächstes

Programm)....12

Programmwahl (Direktzugriff) 12

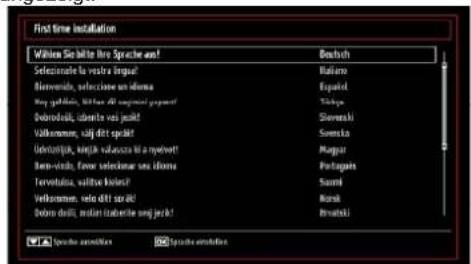

Erste Installation 13

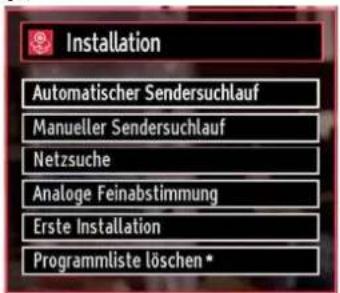

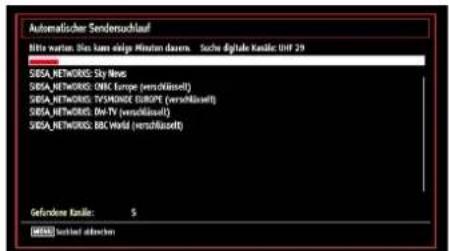

Automatische Sendersuche....14

Steuerung des Menüs automatische Sendersuche ..

14

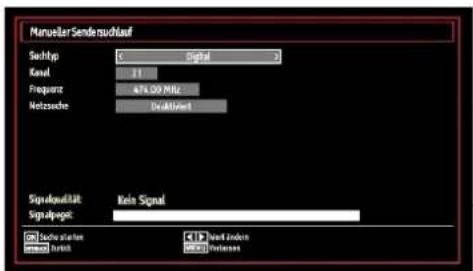

Manuelle Einstellung ....15

Manuelle Antenne Digitale Suche ....15

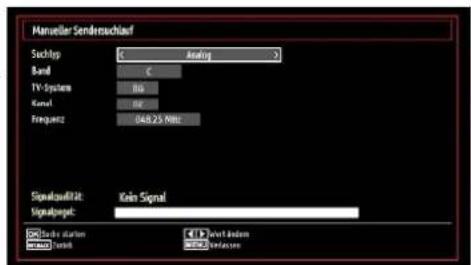

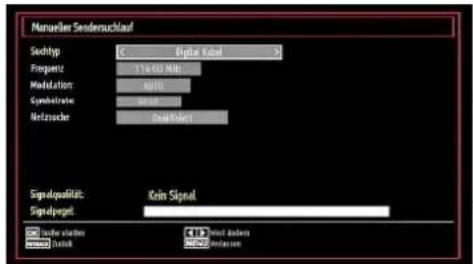

Manuelle Digitale Kabelsuche ....15

Manuelle analoge Suche ....15

Analoge Feineinstellung ....15

Netzwerk Kanalsuche 15

Diensteliste löschen (Clear Service List) (*) .....16

Sender verwalten: Programmliste ....16

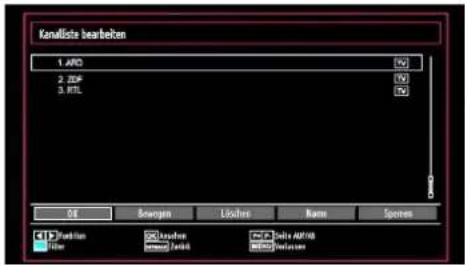

Steuern der Kanalliste ....16

Kanäle verschieben 16

Kanäle löschen 17

Kanäle umbenennen ....17

Kanäle sperren 17

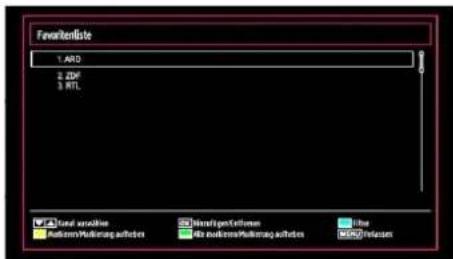

Sender verwalten: Favoriten....17

Tastenfunktionen 17

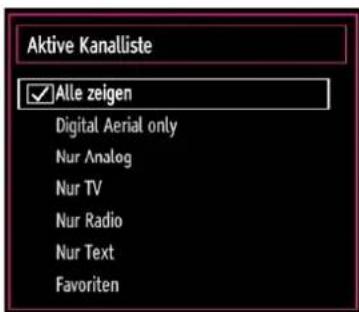

Sender verwalten: Programmliste sortieren .....17

OSD-Informationen....18

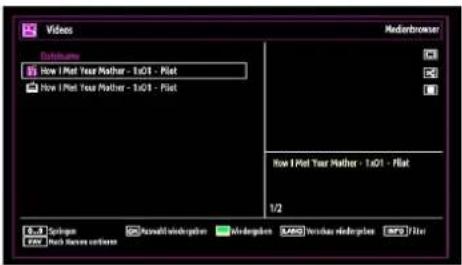

Medien-Wiedergabe durch Benutzen des

Medienbrowsers 18

Anzeigen von Videos über USB 18

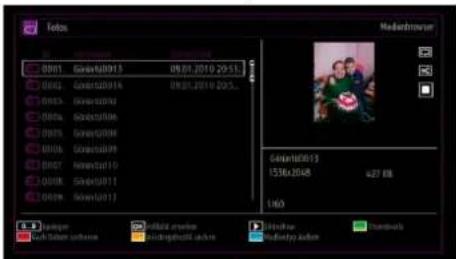

Anzeigen von Fotos über USB ....19

Optionen für Diaschau 19

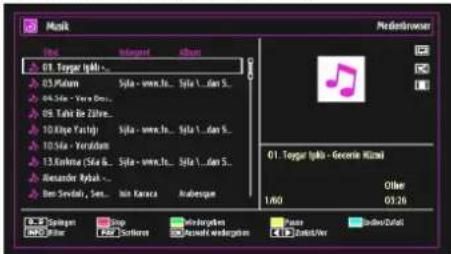

Wiedergeben von Musik über USB ....19

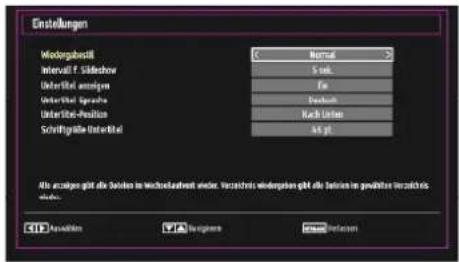

Medienbrowser-Einstellungen 20

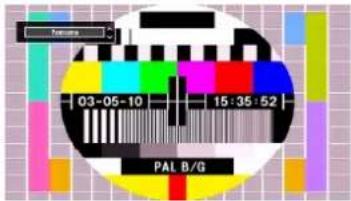

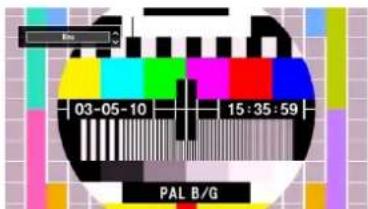

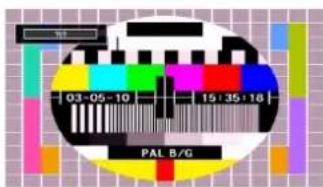

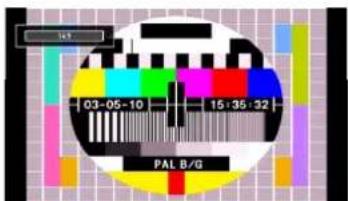

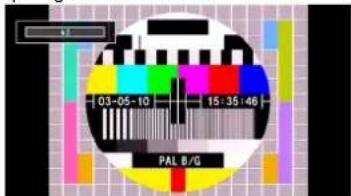

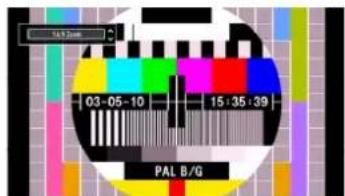

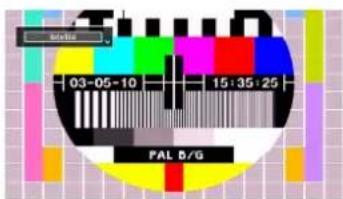

Bildgröße ändern: Bildformate 20

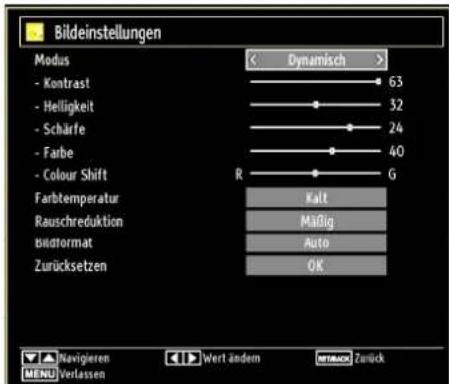

Bildeinstellungen konfi gurieren....21

Steuerung des Menüs Bildeinstellungen .....21

Optionen des Menüs Bildeinstellungen .....21

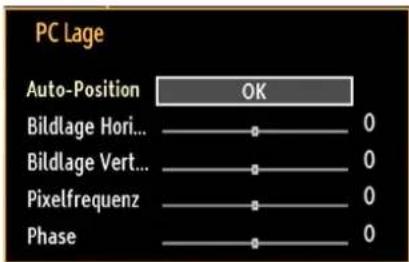

PC-Bildeinstellungen 22

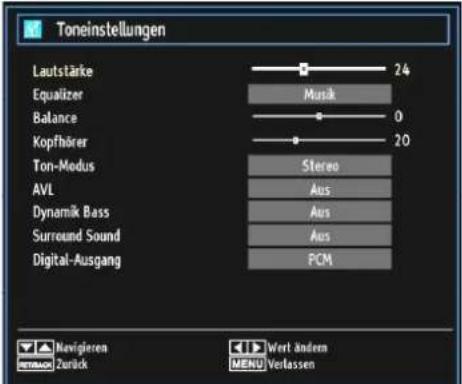

Konfi guration der Klangeinstellungen .....22

Steuerung des Menüs Klangeinstellungen .....22

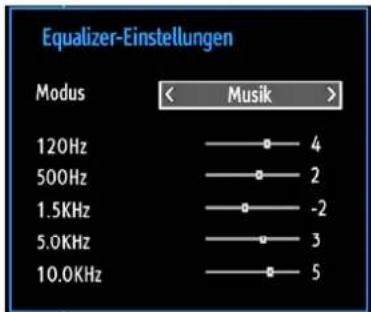

Optionen des Menüs Klangeinstellungen .....22

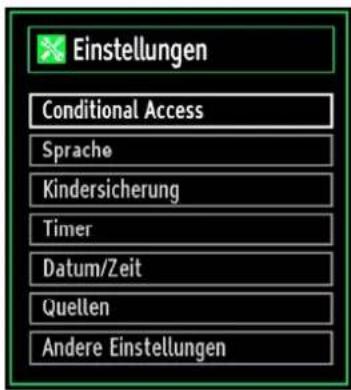

Konfi guration der Einstellungen 23

Steuerung des Menüs Einstellungen .....23

Optionen des Menüs Einstellungen .....23

Verwendung eines Conditional Access-Moduls .....23

Anzeigen des Menüs Conditional Access (*) .....23

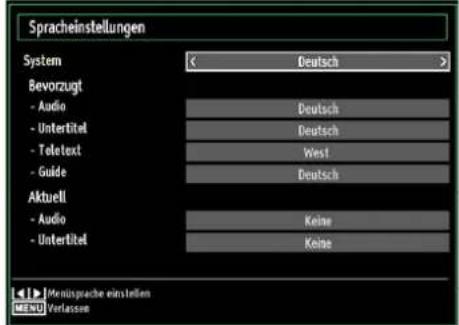

Konfi gurieren der Spracheinstellungen .....24

Kindersicherungseinstellungen....24

Steuerung des Menüs

Kindersicherungseinstellungen (*) 24

Timer 25

Einstellen des Ausschalttimers 25

Einstellen von Programmtimern 25

Einen Timer hinzufügen 25

Einen Timer bearbeiten 25

Einen Timer löschen 25

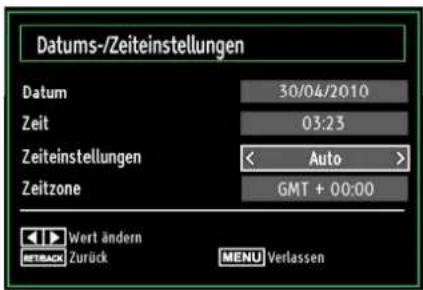

Einstellen von Datum und Uhrzeit 25

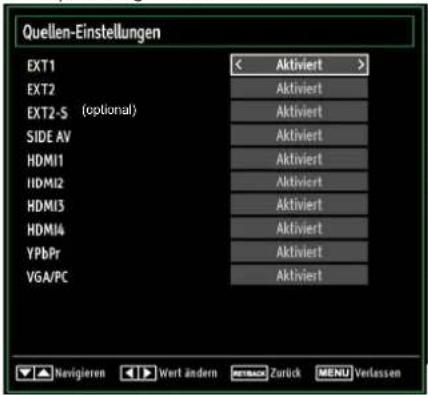

Konfi guration der Quellen-Einstellungen .....26

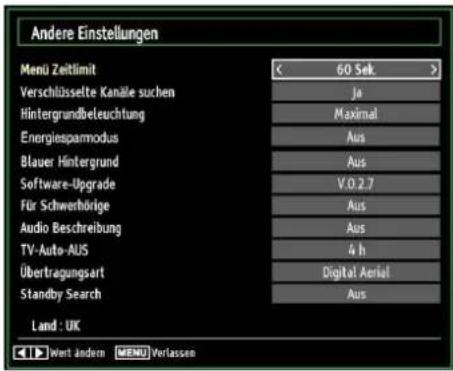

Andere Einstellungen konfi gurieren....26

Steuerung 26

Energiesparmodus 26

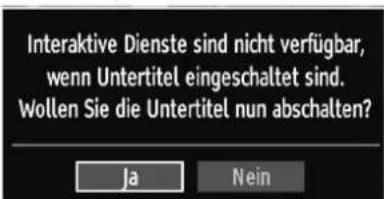

Andere Funktionen 27

Teletext 27

Tipps 28

Anhang A: Typische Anzeigemodi PC-Eingang .....29

Anhang B: AV- und HDMI-Signalkompatibilität

(Eingangssignaltypen) 29

Anhang C: Unterstützte DVI-Auflösungen ....30

Anhang D: Im USB-Modus unterstützte

Dateiformate 30

Anhang E: Softwareaktualisierung ....31

Technische Daten 32

Digitaler Empfang (DVB-T) 32

Digitaler Empfang (DVB-C) 32

Deutsch - 1 -

Funktionen

LCD-Farbfernsehgerät mit Fernbedienung.

Voll integriertes terrestrisches Digital-TV (DVB-T C - MPEG2) (DVB-T C- MPEG4).

HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem HighDefinition-Signale empfangen.

USB-Eingang.

1000 Programme (analog + digital).

OSD-Menüsystem.

Integrierter Tuner DVB-T-C HD, MPEG 2- / MPEG 4-kompatibel.

Scart-Anschluss für externe Geräte (wie Video, • Videospiele, Stereoanlage etc.).

Stereo-Audiosystem (German+Nicam)

Teletext, FasText, TOPtext.

Kopfhöreranschluss.

• Autoprogrammierung.
• Manuelle Sendersuche (vorwärts und rückwärts).
  • Ausschalttimer / Kindersicherung.
  Automatische Stummschaltung, wenn keine • Übertragung stattfi ndet.
  • NTSC-Wiedergabe.
  • AVL (Automatische Tonbegrenzung).
  • Automatische Abschaltung.
• PLL (Frequenzsuche).
  • PC-Eingang.
• Plug&Play für Windows 98, ME, 2000, XP, Vista, Windows 7.
• Spielemodus

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind, lesen Sie bitte die entsprechenden Hinweise, bevor Sie das Gerät in Betrieb nehmen. Beachten Sie besonders das Kapitel "SICHERHEITSVORKEHRUNGEN". Bewahren Sie dieses Handbuch zur künftigen Verwendung sicher auf. Bitte geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Dieses Gerät dient zum Empfang und zur Anzeige von TV-Programmen. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung des Empfangs und der Anzeigequellen (Receiver, DVD-Player, DVD-Recorder, VCR, PC etc.) Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Ein Betrieb des LCD-TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen.

Vorbereitung

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf das Gerät abstellen. Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

10 cm 10 cm 10 cm

Sicherheitsvorkehrungen

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung auswählen.

Deutsch - 2 -

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand darauf treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifi zierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist und stellen Sie keine mit Flüssigkeit gefüllter zum Beispiel Blumenvasen auf dem Ger Sie Tropf- und Spritzwasser.

Sollte ein Gegenstand oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät vom Stromnetz trennen und durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Reinigung

Ziehen Sie vor der Reinigung des Geräts- den Netzstecker aus der Steckdose. Verwenden Sie keine Flüssig- oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch.

Belüftung

Die Schlitze und Öffnungen des Geräts dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch, und anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Stellen Sie sicher, dass keine offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Gewitter

Trennen Sie das Netzkabel von der Steckdose, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller genehmigt wurden oder die gleichen Eigenschaften besitzen wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brände, elektrische Schläge oder andere Gefahren verursachen.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies zu einem elektrischen Schlag führen kann.

Entsorgung

Hinweise zur Entsorgung:•

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrer Region gültig sind.

- Versuchen Sie niemals, normale Batterien wieder aufzuladen. Explosionsgefahr! Ersetzen Sie Batterien stets durch den gleichen oder einen gleichwertigen Typ.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner

Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärke von Kopfhörern können zu Gehörschäden führen.

Deutsch - 3 -

Installation

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

LED / LCD-Bildschirm

Das LED / LCD-Panel ist ein Hochtechnologieprodukt mit etwa einer Million Dünnschicht-Transistoren, die selbst feine Bilddetails aufl ösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts in keiner Weise beeinträchtigt.

Dieses Gerät unterliegt der ISO-Norm "ISO-13406-2" (ISO 13406-2:2001(E)) Diese Norm folgend kann kein Garantieanspruch geltend gemacht werden, wenn diese Toleranzgrenzen nicht überschritten werden.

Warnung! Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie das Haus verlassen.

Mit dem Standby-/Ein-Schalter kann das Gerät nicht vollständig vom Netz getrennt werden. Außerdem verbraucht das Gerät auch im Standby-Betrieb Strom. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Geräts, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Elektrische Geräte nicht in Kinderhand

Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte verwenden! Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar auf. Sollte dennoch eine Batterie verschluckt werden, müssen Sie sofort ärztliche Hilfe aufsuchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) vom Tuner aus:

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, an ein TV-Verteilersystem über Koaxialkabel kann unter bestimmten Umständen eine mögliche Feuergefahr darstellen.

Der Anschluss an ein Kabel-Verteilersystem muss daher über ein Gerät erfolgen, dass eine elektrische Trennung unter einem bestimmten Frequenzbereich sicherstellt (galvanischer Isolator, siehe EN 60728-11)

Sehr warmes, sehr feuchtes, tropisches oder kaltes Klima

Achten Sie bei Betrieb des Gerätes in sehr warmen, sehr feuchten, tropischen Klima oder sehr kalten Klima, dass keine Feuchtigkeit oder Eis in das Gerät eindringen kann. Dies kann das Gerät beschädigen oder zerstören oder einen elektrischen Kurzschluss auslösen.

Inhalt der Verpackungseinheit

Fernbedienung LCD-TV Batterien: 2 X AAA Betriebsanleitung

Hinweis: Bitte überprüfen Sie nach dem Kauf den Verpackungsinhalt. Stellen Sie sicher, dass alle Zubehörteile geliefert sind.

Deutsch -4-

Umweltinformationen

- Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. - Sie helfen nicht nur, die Umwelt zu schützen, sondern können auf Grund des geringeren Stromverbrauchs durch die Energiesparfunktion dieses TV-Geräts auch Geld sparen. Um den Energieverbrauch zu verringern, gehen Sie wie folgt vor:

- Sie können die Einstellung Energiesparmodus im Menü Funktion nutzen. Wenn Sie den Energiesparmodus auf Ein setzen, schaltet das TV-Gerät in den Energiesparmodus und der Luminanzpegel des TV-Geräts wird auf den Optimalwert eingestellt. Beachten Sie, dass einige Bildeinstellungen nicht geändert werden können, wenn das TV-Gerät im Energiesparmodus ist.

Energiesparmodus

AUS

• Wird das TV-Gerät nicht verwendet, schalten Sie es bitte ab oder trennen Sie es vom Netzstecker. Dadurch wird der Energieverbrauch reduziert.
• Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.
• Beachten Sie, dass über das Jahr betrachtet der Energiesparmodus ein größeres Einsparungspotential • bietet, als wenn Sie das TV-Gerät statt in den Standby-Modus zu schalten vom Netz trennen. Daher empfehlen wir, den Energiesparmodus zu aktivieren, um den Jahresstromverbrauch zu reduzieren. Um noch mehr Energie zu sparen, empfehlen wir außerdem, das TV-Gerät vom Netzstecker zu trennen, wenn Sie es länger nicht verwenden.
• Bitte helfen Sie uns, die Umwelt zu schützen, indem Sie die folgenden Dinge beachten.

Reparaturinformationen

Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal. Das TV-Gerät darf nur von qualifi zierten Personen repariert werden. Für weitere Informationen wenden Sie sich bitte an den Händler vor Ort, bei dem Sie das TV-Gerät gekauft haben.

Deutsch - 5 -

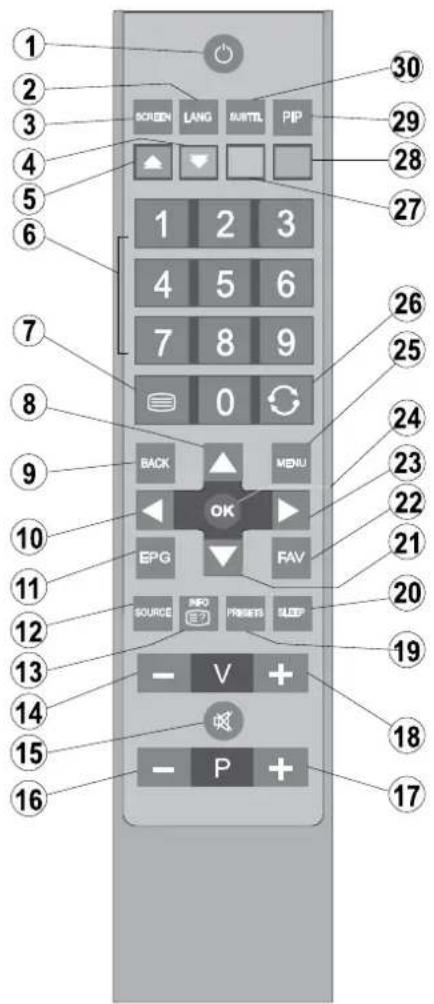

Tasten der Fernbedienung

Standby Ein/Aus1.

Mono/Stereo - Dual I-II / Aktuelle Sprache (*) 2. (bei DVB-Kanälen)

Bildgröße / Videozoom (im Medienbrowser-3. Videomodus)

Taste Grün Listenmodus (im EPG)/ Alle 4. selektieren/deselektieren (in Favoritenliste)/ Diaschau wiedergeben (im Medienbrowser)

Taste Rot/Stop(im Medienbrowser)5. Zifferntasten6.

Teletext/ Mix(im TXT-Modus) 7.

Cursor aufwärts8.

Verlassen / Return / Indexseite (im TXT-Modus)9.

Cursor links10.

Elektronischer Programmführer (bei DVB-11. Kanälen)

AV / Quelle12.

Info / Anzeige (im TXT-Modus)13.

Lautstärke -14.

1. Stummschaltung

2. Programm weiter / Seite zurück (bei DVB-Kanälen)

3. Programm zurück / Seite weiter (bei DVB-Kanälen)

Lautstärke +18.

1. Auswahl Bildmodus / Ändert den Bildmodus (im Medienbrowser-Videomodus)

2. Ausschalttimer

3. Cursor abwärts

4. Auswahl Favoritenmodus (bei DVB-Kanälen)

5. Cursor rechts / Auswahl Untermenü (im TXT-Modus)

6. OK (Bestätigen) / Halten (im TXT-Modus) / Kanalliste bearbeiten

7. Menü

8. Vorheriges Programm

9. Taste Gelb / Pause (im Medienbrowser) / Zeitleistenmodus (im EPG)

10. Taste Blau / Kanalliste bearbeiten/Filter (in Favoritenliste und EPG) / Endlos-Zufallswiedergabe (im Medienbrowser)

11. Keine Funktion

12. Untertitel ein-aus (bei DVB-Kanälen)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 SCREEN LANG SWITCH PIP 1 2 3 4 5 6 7 8 9 0 BACK MENU OK EPG FAV SOURCE INFO PRESENT SLEEP -V + -P + 30 29 28 27 26 25 24 23 22 21 20 19 18 17

Deutsch - 6 -

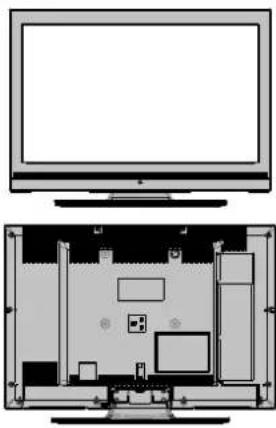

LCD-TV und Bedientasten

VORDER- und RÜCKANSICHT Ansicht Steuertasten Steuertasten

1. Standby- / Ein-Taste
2. TV/AV-Taste
3. Tasten Programm aufwärts/ abwärts
4. Tasten Lautstärke +/-

Hinweis: Drücken Sie die Tasten

um das Hauptmenü anzuzeigen.

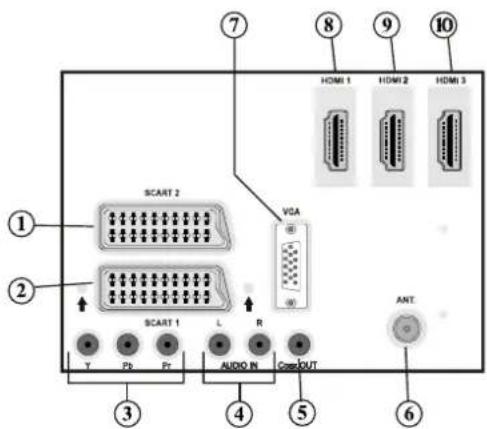

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

SCART 2 VGA HDMI 1 HDMI 2 HDMI 3 SCART 1 L R AUDIO IN COS/OUT ANT T Pb Fr 3 4 5 6 7 8 9 10

SCART-Anschluss1. für Eingabe und Ausgabe von Zusatzgeräten. Benutzen Sie ein SCART-Kabel um die SCART-Buchse des TV-Geräts mit der SCART-Buchse des Zusatzgeräts (z.B. Decoder, VCR, DVD-Player) zu verbinden.

Hinweis: Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus.

Hinweis: Verwenden Sie bitte das mitgelieferte Scart-Kabel für den Anschluss von externen Geräten.

Der SCART 2 Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n).2.

1. Der Component Video-Anschluss (YPbPr) dient zum Anschluss von Geräten mit Component-Video. Um den COMPONENT VIDEO-EINGANG des TV-Geräts mit dem Component Video-Ausgang eines externen Geräts zu verbinden, müssen Sie ein Component Video-Kabel benutzen. Achten Sie beim Anschließen darauf, dass die Buchsen mit den Buchstaben "Y", "Pb", "Pr" am TV mit den entsprechenden Buchsen am Gerät verbunden werden.

2. Die Audioeingänge PC/YPbPr werden zum Anschließen des Audiosignals eines PCs oder für ein Gerät, das über YPbPr an das TV-Gerät angeschlossen wird, verwendet. Um die Audio-Signale Ihres

Deutsch - 7 -

PCs oder externen Geräts durch das TV-Gerät wiederzugeben, schließen Sie Ihr PC oder das externe Gerät mit einem Audio-Kabel an Ihr TV-Gerät. Dabei benutzen Sie den Audio-Eingang des TV-Geräts und den Audio-Ausgang des PCs oder des externen Geräts.

Über den koaxialen Ausgang S/PDIF5. wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben.

Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen.

An den RF-Eingang 6. wird eine Antenne oder ein Kabelsystem angeschlossen.

Beachten Sie: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennenkabel mit einem geeigneten Kabel über dieses Gerät an das TV-Gerät anschließen (siehe die Abbildung auf den folgenden Seiten).

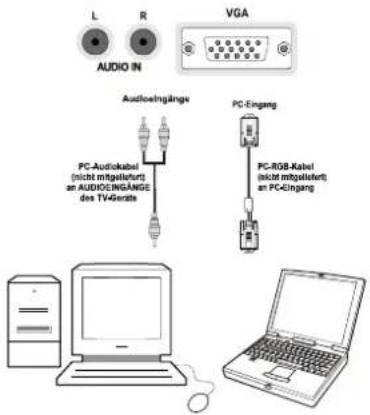

Der PC-Eingang 7. dient zum Anschluss eines PCs an das TV-Gerät.

Verbinden Sie mit einem VGA-Kabel den PC-EINGANG am TV-Gerät mit dem PC-Ausgang des PCs.

HDMI 1:8. HDMI-Eingang

HDMI 2:9. HDMI-Eingang

HDMI 3:10. HDMI-Eingang

Der HDMI-Eingang dient zum Anschluss eines Geräts mit einer HDMI-Buchse. Ihr LCD TV-Gerät kann High-Defi nition-Bilder von Geräten wie High-Defi nition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Diese Anschlüsse können 720p- oder 1080p-Signale empfangen. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich.

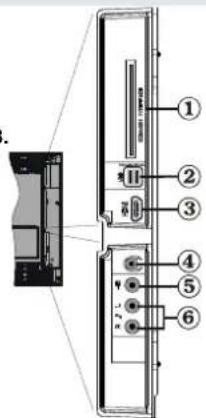

Ansicht der Anschlüsse – Anschlüsse an der Seite

Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-1. Karte können Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen finden Sie im Abschnitt "Conditional Access".

Seitliche USB-Anschlüsse2.

Der Seiten-HDMI-Eingang dient zum Anschluss eines Geräts mit einer HDMI-3. Buchse.

1. Über die Kopfhörer-Buchse wird ein Kopfhörer an das TV-Gerät angeschlossen

2. Der Videoeingang wird zum Anschließen des Videosignals von Zusatzgeräten verwendet. Der VIDEO IN Eingang des TV-Geräts wird mit VIDEO OUT Ausgang des Zusatzgeräts verbunden.

3. Die Audioeingänge werden zum Anschließen der Audiosignale von Zusatzgeräten verwendet. Der AUDIO EINGANG des TV-Geräts wird mit AUDIO AUSGANG des Zusatzgeräts verbunden.

Hinweis: Wenn Sie ein Gerät über den VIDEO EINGANG an das TV-Gerät anschließen, sollten Sie das Gerät auch mit einem Audiokabel an die AUDIO EINGÄNGE des TV-Geräts anschließen, um das Audiosignal zu aktivieren.

Netzanschluss

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240VV Wechselspannung bei einer Frequenz von 50 Hz ausgelegt.

- Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur anzupassen. Danach können Sie es an eine Steckdose anschließen.

Antennenanschluss

- Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse "ANTENNENEINGANG" an der Rückseite des TV-Geräts an.

Deutsch -8-

Antenne oder Kabel

Verwendung der digitalen Multimedia-Anschlüsse

Sie können über den USB-Eingang am TV-Gerät • USB-Geräte an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Gerät gespeicherte JPG-, Video- und MP3-Dateien abspielen bzw. anzeigen.

Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel.

Machen Sie gegebenenfalls Kopien von Ihren Dateien, bevor Sie ein USB-Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.

Entfernen Sie das USB-Gerät nicht, während eine • Datei wiedergegeben wird.

VORSICHT: Sie sollten insbesondere nicht mehrmals schnell hintereinander das Gerät ein- und wieder abstecken. Dadurch könnten irreparable Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

SEITENANSICHT USB-SPEICHER

Anschluss von USB-Speichern

WICHTIG: Das TV-Gerät sollte abgeschaltet werden, wenn Sie ein USB-Gerät anstecken oder trennen. Stecken Sie das USB-Gerät in den USB-Eingang am TV-Gerät ein. Sie können an die USB-Anschlüsse des TV-Geräts zwei USB-Geräte gleichzeitig anschließen.

Hinweis: Unter Umständen werden bestimmte Arten von Festplattenlaufwerken nicht unterstützt.

Seitlicher HDMI-Anschluss

Sie können den seitlichen HDMI-Eingang benutzen, um ein Gerät mit HDMI-Anschluss an Ihr TV-Gerät anzuschließen. Verwenden Sie dazu ein geeignetes HDMI-Kabel. Beachten Sie, dass Sie auf die Quelle HDMI schalten müssen, um den Inhalt des angeschlossenen Geräts sehen zu können. Schalten

Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen. Der seitliche HDMI-Eingang unterstützt Anschlüsse von HDMI-Geräten wie z.B. DVD-Playern. Verwenden Sie für den Anschluss ein HDMI-Kabel.

HDMI-GERÄT SEITENANSICHT

Anschließen des LCD-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie Dieses an einen Computer anschließen. Schalten Sie Computer und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen. Verwenden Sie ein 15-poliges D-Sub-Monitorkabel. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl". Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung fi nden Sie im Anhang.

L R VGA AUDIO IN Audioingänge PC-Audio label (nicht mitgelü Guatemala) an AUDIDENGÄNGE des TV-Geräte PC-Eingang PC-RGB-Kabel (aktet mitgelü Guatemala) an PC-Eingang L Computer L

Anschluss eines DVD-Players

Wenn Sie einen DVD-Player an Ihr LCD-TV-Gerät anschließen möchten, können Sie dafür die Anschlüsse des TV-Geräts verwenden. DVD-Player können verschiedene Anschlüsse aufweisen. Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

Hinweis: Die in der Abbildung gezeigten Kabel sind nicht im Lieferumfang enthalten.

Hat Ihr DVD-Player eine HDMI-Buchse, können Sie ihn über HDMI anschließen. Schalten Sie auf HDMI als Quelle, nachdem Sie den DVD-Player wie unten

Deutsch - 9 -

abgebildet angeschlossen haben. Siehe dazu den Abschnitt "Eingangsauswahl".

Die meisten DVD-Player können auch über die COMPONENT-ANSCHLÜSSE angeschlossen werden. Verwenden Sie ein Component-Videokabel um es an den Video-Eingang anzuschließen. Um das Audiosignal wiederzugeben, verwenden Sie ein Component-Audiokabel wie unten in der Abbildung angezeigt wird. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl".

Sie können den Anschluss auch über SCART 1 oder SCART 2 vornehmen. Verwenden Sie ein SCART-Kabel (siehe Abb. unten).

Hinweis: Diese drei Anschlussmethoden haben die selbe Funktion, aber auf verschiedenen Qualitätsstufen. Sie müssen nicht alle drei Anschlussarten verwenden.

Scartibucheen Component -Videongänge HDMI HDMI -Bingänge DVD-Player

Verwendung der seitlichen Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen.

Zum Anschluss eines Camcorders verwenden Sie bitte die VIDEO IN- und die AUDIOANSCHLÜSSE. Für die Auswahl der entsprechenden Quelle siehe den Abschnitt "Eingangsauswahl" im Folgenden.

Um das Audiosignal über Kopfhörer zu empfangen, schließen Sie Diesen an die Kopfhörerbuchse des TV-Geräts an.

Verwendung anderer Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten angezeigt. Beachten Sie, dass die in der Abbildung angezeigten Kabel nicht im Lieferumfang enthalten sind.

- Zum Anschluss eines Geräts mit SPDIF-Unterstützung müssen Sie ein geeignetes SPDIF-Kabel verwenden, um eine Audioverbindung herzustellen.

Externe Lautsprecher Ein Gerät, das das SPDIF-Signal unterstützt.

Fernbedienung

Einlegen der Batterien

Entfernen Sie die Batteriefachabdeckung auf der • Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten schieben. Benutzen Sie zwei Batterien vom Typ AAA/R3 • oder einem gleichwertigen Typ. Legen Sie die Batterien gemäß den Anweisungen mit korrekt ausgerichteten Polen (+ und −) ein und schließen Sie die Batteriefachabdeckung.

Hinweis: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt werden soll. Denn andernfalls könnte die Fernbedienung durch auslaufende Batterien beschädigt werden. Die Reichweite der Fernbedienung beträgt ca. 7 m / 23 ft.

Deutsch - 10 -

Ein-/Ausschalten des TV-Geräts

Einschalten des TV-Geräts

Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an.

Drücken Sie die Taste STANDBY. Die Standby-LED leuchtet auf.

Um das TV-Gerät aus dem Standby einzuschalten, drücken Sie die Taste 🔊, P+ / P- oder eine Zifferntaste auf der Fernbedienung.

Drücken Sie die Taste -P/CH oder P/CH+ am TV-• Gerät.

Hinweis: Wenn Sie Ihr TV-Gerät über die Tasten PROGRAMM AUF/AB auf der Fernbedienung oder am TV-Gerät einschalten, wird das zuletzt angesehene Programm wieder ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

Drücken Sie die Taste "💡" auf der Fernbedienung oder die Taste STANDBY am Fernsehgerät. Das Gerät schaltet in den Standby-Modus.

Um das TV-Gerät vollständig stromlos zuschalten, • müssen Sie den Netzstecker aus der Steckdose ziehen.

Hinweis: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten.

Digitaler Teletext ( ^** nur für UK)

- Drücken Sie die Tasta".

• Die Startseite des digitalen Teletext wird • eingeblendet.

- Steuern Sie diese Information über die farbigen • Tasten, die Cursortasten und die Taste OK.

Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein.

Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden.

- Wenn der Hinweis "Drücken Sie die Taste SELECT oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK.

- Wenn Sie die Taste ☐ " drücken, schaltet das TV-Gerät auf normalen Fernsehbetrieb zurück.

- Bei einer digitalen Sendung (DVB) verfügen Sie neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen.

- Das Bildseitenverhältnis beim Ansehen eines Kanals, der nur über digitalen Teletext verfügt,

entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds.

- Wenn Sie erneut die Taste ☐ " drücken, wird der digitale Teletext-Bildschirm angezeigt.

Analoger Teletext

Die Verwendung des Teletexts und seine Funktionen entsprechen jenen des analogen Teletextsystems. Bitte beachten Sie die Hinweise zum "TELETEXT".

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie Diese auf unterschiedliche Eingabequellen schalten. Drücken Sie mehrmals die Taste "SOURCE" auf der Fernbedienung, um die Quelle direkt zu ändern.

Quellenliste TV EXT1 EXT2 EXT2-S (optional) SIDE.AV HDMI1 HDMI2 HDMI3 HDMI4 YPbPr VGA/PC

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Einstellung der Lautstärke

Drücken Sie die Taste", um die Lautstärke zu verringern bzw. die Taste +, um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmrands wird daraufhin ein Lautstärkebalken (Schieberegler) eingeblendet.

Programmauswahl

Drücken Sie die Taste "P/CH +", um das nächste Programm aufzurufen bzw. die Taste "P/CH -", um das vorherige Programm einzuschalten.

Ansicht des Hauptmenüs

- Drücken Sie die Tasten “—”/“—+” gleichzeitig, um das Hauptmenü anzuzeigen. Wählen Sie im Hauptmenü über die Taste “AV” ein Untermenü aus und öffnen Sie dieses Untermenü über die Tasten —“” oder “—+”. Informationen über die Benutzung der Menüs finden Sie im Abschnitt Menüsystem.

Deutsch - 11 -

AV-Modus

Drücken Sie mehrmals die Taste "AV" im Bedienfeld am TV-Gerät, um zwischen den AV-Modi umzuschalten.

Bedienung mit den Tasten der Fernbedienung Über die Fernbedienung Ihres TV-Geräts können Sie sämtliche Funktionen Ihres gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV- Geräts beschrieben.

Einstellung der Lautstärke

Drücken Sie die Taste "V+", um die Lautstärke zu erhöhen. Drücken Sie die Taste "V-", um die Lautstärke zu verringern. Auf dem Bildschirm wird e Lautstärkebalken (Schieberegler) eingebendet.

Programmauswahl (Vorheriges oder nächstes Programm)

Drücken Sie die Taste "P -", um das vorherige Programm auszuwählen.

Drücken Sie die Taste "P +", um das nächste • Programm auszuwählen.

Programmwahl (Direktzugriff)

Drücken Sie die Zifferntasten auf der Fernbedienung um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Progra m m. Um Proogramme dazw i sch en auszuwählen, drücken Sie der Reihe nach die Zifferntasten. Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Zifferentsprechende Programm angezeigt. Drücken Sie die Programmnummer direkt, um Programme mit einstelligen Ziffern auszuwählen.

Elektronischer Programmführer (EPG)

Um Informationen über die verfügbaren Programme anzeigen zu lassen, können Sie den elektronischen Programmführer (EPG) aufrufen. Um das zu tun, drücken Sie die Taste EPG auf der Fernbedienung.

Drücken Sie die Tasten▼ "▲", um in den Kanälen zu navigieren.

Drücken Sie die Tasten “•” um in der Programmliste zu navigieren.

Das EPG-Menü zeigt die verfügbaren Informationen zu allen Kanälen an.

Beachten Sie, dass die Informationen zu Sendunger automatisch aktualisiert werden. Sind keine Sendungsinformationen auf den Kanälen vorhanden bleibt die EPG-Anzeige leer.

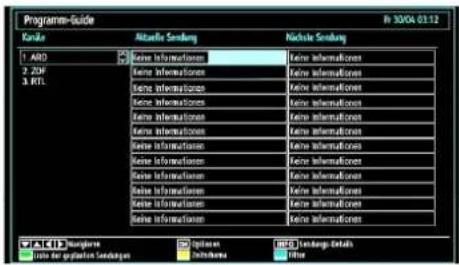

Programme-Guide Kinder Aktuelle Sendag Nichte Sendag 1. ARD 2. ZDF 3. RTL Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations: Knee Informations:

OK (Optionen): Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

INFO (Sendungs-Details): Zeigt Details zu den Programmen an.

Taste Grün: Der Programmplan wird angezeigt.

Taste Gelb: Zeigt die EPG-Daten nach der Zeitleiste an

Taste Blau (Filter): Zeigt die Filteroptionen an.

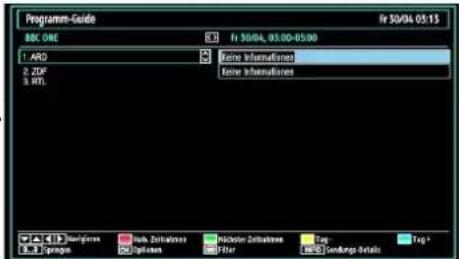

Programm-Guide BDC ONE Fr 50/04, 05:00-05:00 1. ARD 2. ZDF 3. INTL Remove Information Remove Information Add Zorbactions Remove Zorbactions Filter Sendings Details Tag * Log *

Taste Rot (Vorh. Zeitrahmen): Zeigt die Programme des vorherigen Zeitabschnitts an.

Taste Grün (Nächster Zeitrahmen): Zeigt die Programme des nächsten Zeitabschnitts an.

Taste Gelb (Tag -): Zeigt die Programme des vorherigen Tages an.

Taste Blau (Tag +): Zeigt die Programme des nächsten Tages an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen schalten.

OK (Optionen): Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

Taste Text (Filter): Zeigt die Filteroptionen an.

INFO (Sendungs-Details): Zeigt Details zu den Programmen an.

Deutsch - 12 -

Programm-Guide Fr 30/04 05:00 04:00 05:00 1. ARD 2. ZDF 3. RTL Log Log * option Cram Gender filter Swabenge Details 8.8 Zayagra OK Options OK Subder Swabenge Subder Start

Taste Rot (Tag -): Zeigt die Programme des vorherigen Tages an.

Taste Grün (Tag +): Zeigt die Programme des nächsten Tages an.

Taste Gelb (Zoom): Erweitert die Programminformation.

Taste Blau (Filter): Zeigt die Filteroptionen an.

INFO (Sendungs-Details): Zeigt Details zu den Programmen an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen schalten.

OK (Optionen): Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

Text (Suche): Zeigt das Menü "EPG-Suche" an.

SUBTTL: Drücken Sie die Taste SUBTITLE, um das Menü "Genre Auswählen" anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt.

© (Jetzt) : Zeigt das aktuelle Programm an.

Erste Installation

WICHTIG: Stellen Sie sicher, dass die Antenne angeschlossen ist, bevor Sie das TV-Gerät für die erste Installation einschalten.

Wird das TV-Gerät zum ersten Mal eingeschaltet, führt der Installationsassistent Sie durch den Vorgang Zuerst wird der Bildschirm zur Länderauswahl angezeigt:

First time installation Wählen Sie blitte treo Sprache an! Selencrata la vesira i lingua! Blenomida, selecziene un iderna Mey spidita, bilkan 40 megatni jaggaet! Dabroduki, iderite vai jazek! Välkommer, solj dlt spik! Uwistojak, kajia valusca hi na nyelwett! Bem-ukla, fave selecinar sus ilisna Tervotista, valtve klosn! Velkommer, selo dlt seri! Dorio chili, malan litarite song jerek! Bouksh Bouksh Bouksh

Drücken Sie die Tasten "▼" oder "▲ um Ihre Sprache auszuwählen. Bestätigen Sie zur Fortsetzung mit OK.

Nach der Sprachauswahl wird der Begrüßungsbildschirm eingeblendet. In diesem müssen Sie die Optionen "Land", "Teletext Sprache" und "Verschlüsselte Kanäle suchen" bearbeiten.

Ende Installation Wällkommen! Land Deutschland Tobelsat Spaschen West Verschüssliche Karäte System ja Ausstellung rechnung Ein Land rechnungen Turbo slutter

- Wählen Sie durch Drücken der Tasten "◀" oder "das gewünschte Land und drücken Sie die Taste "▼", um die Option Teletext Sprache zu markieren Wählen Sie die gewünschte Teletext Sprache mit den Tasten "◀" oder "▶" aus.

Drücken Sie nach Einstellen der Option "Teletext • Sprache" die Taste ▼". Die Option "Verschlüsselte Kanäle suchen" wird markiert. Wenn Sie verschlüsselte Kanäle ebenfalls durchsuchen möchten, stellen Sie die Option "Verschlüsselte Kanäle suchen" auf Ja ein. Wählen Sie dann die gewünschte Teletext Sprache aus.

Drücken Sie die Taste OK auf der Fernbedienung, • um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Autom. Sendersuche starten? Ja Nein

Wählen Sie mit den Tasten "◀oder" ▶die gewünschte Option (Ja oder Nein) und drücken Sie die Taste OK.

Danach auf dem Bildschirm erscheint die folgende OSD-Meldung:

Wenn Sie Option KABEL wählen, wird der folgende Bildschirm angezeigt:

Deutsch - 13 -

Netzsuch Startfrequency 17.000 kHz Endfrequency 81.000 kHz Surchsätze 6400 kHz

In diesem Bildschirm können Sie die Frequenzbereich wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "▼oder " . Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern.

Automaticer Senderschluf Title warten: This was also Minuten dazern. Suche digital Kainlc und 29 SIBA_NETWORKS: Sky Lines SIBA_NETWORKS: GK Europe (verschluselt) SIBA_NETWORKS: TVSNOWE (EUROF) (verschluselt) SIBA_NETWORKS: Dn-Pr (verschluselt) SIBA_NETWORKS: BBC World (verschluselt) Sendende Kainlc: 5 MENI: installed abrechen

Hinweis: Sie können die Taste MENU drücken, um abzubrechen.

Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN sortieren möchten, wählen Sie "Ja" und drücken Sie "OK".

Kanaläste bearbeiten 1. ARO 2. ZDF 3. RTL OK Resogen Übrücken Katte Spanne F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02 F-01-F-02

Drücken Sie die Taste OK, um die Kanalliste zu • schließen und fernzusehen.

Automatische Sendersuche

TIPP: Die Funktion Automatische Sendersuche hilft Ihnen, alle verfügbaren Sender zu Suchen und zu speichern.

Drücken Sie die Taste MENU auf der Fernbedienung und wählen Sie mit den Tasten " " oder " " "Installation" (viertes Symbol). Drücken Sie die Taste OK und der folgende Menübildschirm wird eangezeigt.

Installation Automatischer Sendersuchlauf Manueller Sendersuchlauf Netzsuche Analoge Feinabstimmung Erste Installation Programmäste löschen *

Wählen Sie die Option Automatische Kanalsuche mit den Tasten "▼/ " " aus und drücken Sie die Taste OK. Die Optionen für die automatische Kanalsuche werden angezeigt. Sie können die Optionen mit den Tasten "▼/ " " und OK auswählen.

Steuerung des Menüs automatische Sendersuche

Digital Antenne: Sucht und speichert DVB-Sender von der Antenne.

Digitalkabel: Sucht und speichert DVB-Sender von vom Kabel.

Analog: Sucht und speichert analoge Sender.

Digital Antenne & Analog: Sucht und speichert DVB-Sender von der Antenne und analoge Sender.

Digital Kabel & Analog: Sucht und speichert DVB-Sender vom Kabel und analoge Sender.

Wenn Sie den automatischen Suchtyp wählen und die Taste OK drücken, wird ein Bestätigungsbildschirm eingeblendet. Um den Installationsvorgang zu starten, wählen Sie Ja. Um es abzubrechen, wählen Sie Nein. Verwenden Sie dazu die Tasten oder und OK.

Nach der Einstellung und Bestätigung des • Automatischen Sende rsuchtyps wird der Installationsvorgang gestartet. Ein Fortschrittsbalken wird angezeigt. Zum Abbrechen drücken Sie die Taste MENU. In diesem Fall werden die gefundenen Kanäle nicht gespeichert.

Deutsch - 14 -

Manuelle Einstellung

TIPP: Diese Funktion wird zur direkten Eingabe von Sendern verwendet.

Wählen Sie im Installationsmenü mit den Tasten "•" und OK die Option "Manueller Sendersuchlauf" Der Bildschirm mit den Optionen für die manuelle Suche wird eingeblendet.

Wählen Sie mit den Tasten "◀ oder "▶den gewünschten Suchtyp aus. Die Optionen ändern sich je nach gewähltem Suchtyp. Verwenden Sie die Tasten "▼" ▲um eine Option zu markieren und dann die Tasten "◀ oder "▶, um diese Option festzulegen. Sie können die Taste MENU drücken, um abzubrechen.

Manuelle Antenne Digitale Suche

Manueller Sendszuschauf Subtip 6 Signal 3 Kassel 11 Frequenz 474.500 MHz Netzusche Gränkzen1 Signulzeitwert: Rein Signal Signultagel: Sachte starten Bertich Next finden Postmen

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und danach wird nur dieser Multiplexer nach Kanälen durchsucht. Nach Auswahl des Suchtyps Digital können Sie mit den Zifferntasten die Multiplexernummer oder die Frequenz eingeben und um die Suche zu starten, dann die Taste OK drücken.

Manuelle Digitale Kabelsuche

Bei der manuellen Kabelsuche können Sie die Optionen Frequenz, Modulation, Symbolrate und Netzwerk-Kanalsuche eingeben. Nachdem Sie als Suchtyp Digital-Kabel ausgewählt haben, können Sie die gewünschten Optionen einstellen und OK drücken um die Suche zu starten.

Manufacturer Sendersuchlauf Sachtyp: 114.00 MHz Frequency: 114.00 MHz Modulation: MTS Symbolize: MTS Netzweite: Peak Shift Signalqualität: 5000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Signdvergelt: Sochter Winden Start Direct Abkurs Endsetter Inflüssen

Manuelle analoge Suche

Manueller Sendreuzschaff Sachtop C Analog Band C TV-System B6 Kevl B4 Frequency 048.25 MHz Signalquilität: Klein Signal Signalquelt: 1 Starts starten Select endem Startk Select Transfassen

Wird der Suchtyp Analog gewählt, können Sie die Tasten "▼"/"▲" verwenden, um eine Option zu markieren und dann die Tasten ◀ oder ▶drücken, um diese Option festzulegen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Drücken Sie die Taste OK, um die Suche durchzuführen. Alle neu gefundenen Kanäle, die noch nicht in der Liste sind, werden gespeichert.

Analoge Feineinstellung

- Wählen Sie im Menü "Installation" mit den Tasten "▼" oder "▲" und OK die Option "Analoge Feinabstimmung" aus. Der Bildschirm "Analoge Feineinstellung" wird angezeigt. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle, digitalen Kanäle oder externen Quellen gespeichert sind.

- Drücken Sie OK, um fortzusetzen. Wählen Sie die Option Feinabstimmung durch Drücken der Taste "◀" oder "▶aus. Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen.

Netzwerk Kanalsuche

Wählen Sie mit den Tastern " / ►" und OK die Option Netzwerk Kanalsuche aus dem Installationsmenü. Der Auswahlbildschirm Netzwerk-Kanalsuche wird angezeigt. Wählen Sie Digital Antenne oder Digital Kabel und drücken Sie OK, um fortzusetzen. Die folgende Abfrage wird eingezeigt. Wählen Sie Ja, um fortzusetzen, oder Nein, um abzubrechen.

Wollen Sie die Netzsuche starten? Die bestehende Programmliste wird ersetzt. Ja Nein

Wenn Sie den Suchvorgang für Digital Antenne starten, beginnt die automatische Suche. Sie können die Taste MENU drücken, um abzubrechen.

Wenn Sie den Suchvorgang für Digital Kabel starten, wird der folgende Bildschirm angezeigt.

Deutsch - 15 -

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "▼oder " . Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet.

Hinweis: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

Diensteliste löschen (Clear Service List) (\*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Drücken Sie die Taste ▼ oder "▲" um die Option Diensteliste löschen auszuwählen, und drücken Sie anschließend OK. Auf dem Bildschirm erscheint die folgende OSD-Meldung:

Sind Sie sicher, dass Sie alle Programme löschen wollen? Ja Nein

Wählen Sie JA und drücken Sie OK, um fortzusetzen, oder wählen Sie NEIN und drücken Sie OK, um abzubrechen.

Sender verwalten: Programmliste

Das TV-Gerät sortiert alle gespeicherten Sender in der Programmliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder Aktive Kanalliste festlegen.

Drücken Sie die Taste MENU, um in das Hauptmenü zu gelangen. Wählen Sie die Option Programmliste mit den Tasten "oder" aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.

Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste

Wählen Sie "Kanalliste bearbeiten", um alle gespeicherten Kanäle zu verwalten. Verwenden Sie die Tasten "oder" und OK, um die Option "Kanalliste bearbeiten" auszuwählen.

Steuern der Kanalliste

Kanalliske bearbeten 1. APO 2. ZDF 3. RTL OK Beijing Löchre Name Screen Platform Filter Beijing Berlin/Berlin Sella ARF08 Società Società

Drücken Sie die Taste "▼" oder "▲", um den Kanal auszuwählen, der bearbeitet werden soll. Drücken Sie die Tasten "▲oder "". Um eine Funktion im Kanallisten-Menü auszuwählen.

Verwenden Sie die Tasten P+/P-, um eine Seite nach oben oder nach unten zu blättern.

Drücken Sie die Taste BLAU, um die Filteroptionen • zu sehen.

- Drücken Sie die Taste MENU, um abzubrechen.

Kanäle verschieben

Wählen Sie zuerst den gewünschten Kanal. Wählen • Sie die Option "Verschieben" in der Kanalliste und drücken Sie die Taste OK.

Die Option "Bildschirm Nummer bearbeiten" wird angezeigt. Geben Sie die gewünschte Kanalnummer mit Hilfe der Zifferntasten der Fernbedienung ein. Ist bereits ein Kanal unter dieser Nummer gespeichert, wird eine Warmmeldung eingeblendet. Wählen Sie "Ja", wenn Sie den Kanal verschieben möchten und drücken Sie die Taste OK. Der gewählte Kanal wird nun verschoben.

Deutsch - 16 -

Kanäle löschen

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen möchten und markieren Sie dann die Option "Löschen". Drücken Sie die Taste OK, um fortzufahren.

Eine Warnmeldung wird eingeblendet. Wählen • Sie "Ja", um den Kanal zu löschen und "Nein", um abzubrechen. Danach drücken Sie die Taste OK, um fortzufahren.

Kanäle umbenennen

Wählen Sie den Kanal, den Sie umbenennen • möchten, und markieren Sie dann die Option "Namen bearbeiten". Drücken Sie die Taste OK, um fortzufahren.

Mit Hilfe der Tasten “◀” oder “▶können Sie den Eingabepunkt zum nächsten/vorherigen Zeichen verschieben. Mit den Tasten “▼oder “ ” können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen ‘b’ durch Drücken von “▼zu einem ‘a’ und durch Drücken von “▲zu einem ‘c’. Durch Drücken der Zifferntasten „0...9“ können Sie das markierte Zeichen, durch das Zeichen, das auf der Taste aufgedruckt ist, austauschen.

Wenn Sie fertig sind, drücken Sie OK, um fortzufahre Drücken Sie MENU, um abzubrechen.

Kanäle sperren

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen möchten und markieren Sie dann die Option "Sperren". Drücken Sie die Taste OK, um fortzufahren.

Sie müssen nun den Kindersicherungspasswort eingeben. Das voreingestellte Passwort lautet 0000.

PIN eingeben

Wenn der gewünschte Kanal ausgewählt ist, • drücken Sie die Taste OK, um den Kanal zu sperren bzw. die Sperre aufzuheben. Das Sperrsymbol wird neben dem gewählten Kanal eingeblendet.

Sender verwalten: Favoriten

Sie können eine Liste mit Favoritenprogrammen erstellen.

Drücken Sie die Taste MENU, um in das Hauptmenü zu gelangen. Wählen Sie die Option "Programmliste"

mit den Tasten "oder" aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.

Wählen Sie Favoriten, um die Favoritenliste zu verwalten. Markieren Sie mit den Tasten "▼" und OK die Option "Favoriten bearbeiten".

Sie können verschiedene Kanäle als Favoriten markieren, so dass Sie nur noch durch die Favoriten-Kanäle navigieren.

- Wählen Sie einen Kanal mit den Tasten "▼" oder "▲" aus. Drücken Sie OK, um den gewählten Kanal zur Favoritenliste hinzuzufügen. Drücken Sie erneut die Taste OK, um ihn wieder zu entfernen.

Tastenfunktionen

• OK: Fügt einen Sender hinzu oder entfernt ihn.
  GELB: Kanal selektieren/deselektieren.
• GRÜN: Alle Kanal selektieren/deselektieren.
  • BLAU: Zeigt die Filteroptionen an.

Sender verwalten: Programmliste sortieren

Sie können die Sender auswählen, die in der Programmliste aufgelistet sind. Um bestimmte Sendertypen anzuzeigen, sollten Sie die Einstellung "Aktive Kanalliste" verwenden.

Wählen Sie die Option "Aktive Kanalliste" mit den Tasten "◀" oder ▶" aus dem "Programmlistenmenü". Drücken Sie die Taste OK, um fortzufahren.

Aktive Kanalliste ✓ Alle zeigen Digital Aerial only Nur Analog Nur TV Nur Radio Nur Text Favoriten

Wählen Sie die Option Sendertyp mit den Tasten "▼" /" ▲und OK aus der Liste.

Deutsch - 17 -

OSD-Informationen

Sie können die Taste INFO drücken, um die OSD-Information anzuzeigen. Details zum Sender und zur aktuellen Sendung werden in der Informationszeile angezeigt.

1 BBC ONE jet: 09:00-12:00 Olympics 2008 (Spot) Nichlear: BBC News (New/Attalies) 12:00-12:30 6 03:15

Die Informationszeile bietet eine Reihe von Informationen über den ausgewählten Kanal und die laufenden Programme. Der Name des Kanals wird zusammen mit der Kanallistennummer angezeigt.

Hinweis: Nicht alle Kanäle strahlen die Programmdat aus. Sind Name und Zeitdauer des Programms nicht verfügbar, bleibt die Informationszeile leer.

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können (der voreingestellte-Code ist 0000). In diesem Fall wird auf dem Bildschirm die Meldung "PIN eingeben" angezeigt:

Medien-Wiedergabe durch Benutzen des Medienbrowsers

Wenn das USB-Gerät nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, entfernen Sie zuerst das USB-Gerät und starten Sie Ihr TV-Gerät erneut. Stecken Sie das USB-Gerät anschließend wieder ein.

Um das Medienbrowser-Fenster anzuzeigen, drücken Sie die Taste "MENU" auf der Fernbedienung und wählen Sie dann die Option "Medienbrowser" durch Drücken der Tasten "oder". Um fortzufahren, drücken Sie die Taste OK. Die Menüoptionen des Medienbrowsers werden angezeigt.

Außerdem wird der Medienbrowserbildschirm automatisch eingeblendet, wenn Sie ein USB-Gerät einstecken:

MedientBrowser Videos Fabos Musik Einstellungen

Sie können damit Musik-, Bild- und Video-Dateien wiedergeben. Verwenden Sie die Tasten " oder ", um eines der Optionen Videos, Fotos, Musik oder Einstellungen auszuwählen.

Sie können gleichzeitig zwei USB-Geräte an Ihr TV-Gerät einstecken. Wenn beide USB-Geräte

Musik, Bilder und Videos enthalten, wird der USB-Auswahlbildschirm angezeigt. Das erste an das TV-Gerät angeschlossene USB-Gerät wird dabei als USB-Laufwerk 1 bezeichnet.

USB-Auswahl USB 1 USB 2

Wählen Sie mit den Tasten "▼oder" " ein Gerät aus und drücken Sie OK.

Anzeigen von Videos über USB

Wenn Sie unter den Hauptoptionen die Option "Videos" wählen, werden die verfügbaren Videodateien gefiltert und auf dem Bildschirm angezeigt. Sie können die Tasten "▼oder " " benutzen, um eine Videodatei zu markieren. Drücken Sie OK, um das Video abzuspielen. Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken, können Sie diese Untertiteldatei aktivieren oder deaktivieren. Beim Abspielen einer Videodatei wird das folgende Menü angezeigt:

Wiedergeben (Taste Rot): Startet die Wiedergabe.

Stop (Taste Blau): Stoppt die Wiedergabe.

Pause (Taste OK): Pausiert die Wiedergabe.

Rücklauf (◀Taste): Startet den Rücklauf.

Vorlauf (▶Taste): Startet den Vorlauf.

Untertitel/Audio (SPRACHE): Stellt Untertitel/Audio ein.

Gelb: Öffnet das Zeitkorrektur Untertitel menü.

Deutsch - 18 -

Zeitkorrektur Untertitel Offset: < 0 > sec. OK Löschen Abbrehen

Drücken Sie die Taste RETURN (Exit), um zum vorherigen Menü zurückzuschalten.

Anzeigen von Fotos über USB

Wenn Sie unter den Hauptoptionen die Option "Fotos" wählen, werden die verfügbaren Bilddateien gefi ltert und auf dem Bildschirm aufgelistet.

Fotos 0001 Gsta#10013 09.01.2010 20:51... 0002 Gsta#10014 09.01.2010 20:52... 0003 Gsta#1002 0004 Gsta#1003 0005 Gsta#1004 0006 Gsta#1005 0007 Gsta#1006 0008 Gsta#1007 0009 Gsta#1008 Gsta#10013 1536x2648 427 GB (46) Audio Player Gsta#10013 Gsta#10014 Gsta#10015 Gsta#10016 Gsta#10017 Gsta#10018 Gsta#10019 Gsta#10020 Gsta#10021 Gsta#10022 Gsta#10023 Gsta#10024 Gsta#10025 Gsta#10026 Gsta#10027 Gsta#10028 Gsta#10029 Gsta#10030 Gsta#10031 Gsta#10032 Gsta#10033 Gsta#10034 Gsta#10035 Gsta#10036 Gsta#10037 Gsta#10038 Gsta#10039 Gsta#10040 Gsta#10041 Gsta#10042 Gsta#10043 Gsta#10044 Gsta#10045 Gsta#10046 Gsta#10047 Gsta#10048 Gsta#10049 Gsta#10050 Gsta#10051 Gsta#10052 Gsta#10053 Gsta#10054 Gsta#10055 Gsta#10056 Gsta#10057 Gsta#10058 Gsta#10059 Gsta#10060 Gsta#10061 Gsta#10062 Gsta#10063 Gsta#10064 Gsta#10065 Gsta#10066 Gsta#10067 Gsta#10068 Gsta#10069 Gsta#10070 Gsta#10071 Gsta#10072 Gsta#10073 Gsta#10074 Gsta#10075 Gsta#10076 Gsta#10077 Gsta#10078 Gsta#10079 Gsta#10080 Gsta#10081 Gsta#10082 Gsta#10083 Gsta#10084 Gsta#10085 Gsta#10086 Gsta#10087 Gsta#10088 Gsta#10089 Gsta#10090 Gsta#10091 Gsta#10092 Gsta#10093 Gsta#10094 Gsta#10095 Gsta#10096 Gsta#10097 Gsta#10098 Gsta#10099 Gsta#126

Springen (Zifferntasten): springt zur Datei, die durch die Zifferntasten ausgewählt wird.

OK: zeigt das ausgewählte Bild im Vollbildmodus an.

Diaschau (Taste Grün): Startet eine Diaschau mit allen Bildern.

Endlos/Zufall (Taste Blau): Bei jedem Drücken ändert sich der Wiedergabe-Modus wie folgt:

• Endloswiedergabe aktiv
• Endlos- und Zufallswiedergabe aktiv
• Zufallswiedergabe aktiv
• Alle deaktivt

Welche Funktionen deaktiviert sind, sehen Sie an der Änderung der Symbole.

FAV: Sortiert die Dateien nach Datum.

TEXT: Zeigt alle Bilder als Vorschaubilder an.

INFO: Ändert die Filteroptionen.

Optionen für Diaschau

Pause (Taste Gelb) : Pausiert die Diaschau.

Weiter (Taste Grün) : Setzt die Diaschau fort.

Zurück/Vor (Tasten Links/Rechts): Springt zur vorherigen oder nächsten Datei der Diaschau.

Drehen (Tasten Auf/Ab): Dreht das Bild mit den Tasten Auf/Ab.

Endlos/Zufall (Taste Blau): Bei jedem Drücken ändert sich der Wiedergabe-Modus wie folgt:

- Endloswiedergabe aktiv

- Endlos- und Zufallswiedergabe aktiv

- Nur Zufallswiedergabe aktiv

- Alle deaktiv

Welche Funktionen deaktiviert sind, sehen Sie an der Änderung der Symbole.

RETURN (Exit): Zurück zur Dateiliste.

INFO: Zeigt den Hilfebildschirm an.

Wiedergeben von Musik über USB

Wenn Sie unter den Hauptoptionen die Option "Musik" wählen, werden die verfügbaren Audiodateien gefi ltert und auf dem Bildschirm aufgelistet.

Music 01. Toyar lyki - 03.Maturn Syla - www.lyk. Syla 1...dan S. 04.Sia - Yora Dn... 05. Tabi Be Zihre... 10.Kinga Fazigu Syla - www.lyk. Syla 1...dan S. 10.Sia - Yoradami 13.Kanaka Sla & Sla - www.lyk. Sla 1...dan S. Alexander Rybak... Irs Senidai, Sen... bin Karaca Anabogun 01. Toyar lyki - Geocnte Kizni 1:60 Other 03:26

0..9 (Springen): Springt zum ausgewählten Zeitpunkt.

Auswahl wiedergeben (Taste OK) : Gibt die ausgewählte Datei wieder.

Wiedergeben (Taste Grün) : Gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datei wieder.

Stop (Taste Rot) : Stoppt die Wiedergabe.

Pause (Taste Gelb) : Hält die ausgewählte Wiedergabe an.

Zurück/Vor (Tasten Links/Rechts) : Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.

FAV: Sortiert Dateien nach Titel, Interpret oder Album.

INFO: Ändert die Filteroptionen.

Endlos/Zufall (Taste BLAU): Bei jedem Drücken ändert sich der Wiedergabe-Modus wie folgt:

• Endloswiedergabe deaktiv
• Endlos- und Zufallswiedergabe deaktiv
• Nur Zufallswiedergabe aktiv
• Endlos- und Zufallswiedergabe aktiv

Welche Funktionen deaktiviert sind, sehen Sie an der Änderung der Symbole.

Deutsch - 19 -

Medienbrowser-Einstellungen

Enstellungen Widergabesitz Interval: F. Sädlachow Unterlöse anlagen Unterlöse Sprache Unterlöse-Position Schriftgräße Unterlöse Normal S. sel. Ein Durchsatz Nach Umlen 45 pt Alle analysen gibt die Betriebs in wierkeitaufwand unter. Verschiedens wiedergaben gibt die Betriebs in gondliche Betriebs und. ©10 Abschluss Bergene Verkonom

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Drücken Sie die Tasten ▼ oder "▲ um eine Option zu markieren und stellen Sie sie mit den Tasten "◀ oder "▶ ein.

Wiedergabestil : Stellt den Standard-Browsermodus ein.

Intervall f. Diaschau: Stellt die Intervallzeit für die Diaschau ein.

Untertitel anzeigen: Legt die Untertitel-Voreinstellung fest.

Untertitel-Sprache: Stellt die Untertitel-Position auf oben oder unten.

Schriftgröße Untertitel: Stellt die Schriftgröße für die Untertitel ein (max. 54 pt.).

Bildgröße ändern: Bildformate

Je nach empfangenem Signal können Sendungen in unterschiedlichen Bildformaten angezeigt werden.

Um das Bild in unterschiedlichen Zoommodi • anzusehen, können Sie das Seitenverhältnis (Bildformat) des TV-Geräts ändern.

Um die Bildgröße zu ändern, drücken Sie mehrmals die Taste SCREEN. Die verfügbaren Zoommodi werden unten aufgeführt.

Auto

Wenn ein WSS-Signal (Wide Screen Signaling = Breitbildsignal) welches das Seitenverhältnis des Bildes zeigt, im Sendesignal oder im Signal von einem externen Gerät enthalten ist, ändert das TV-Gerät automatisch den ZOOM-Modus in Übereinstimmung mit dem WSS-Signal.

Wenn der AUTO-Modus wegen schlechter Qualität des WSS-Signals nicht richtig funktioniert oder wenn Sie den ZOOM-Modus selbst ändern wollen, können Sie manuell zu einem anderen ZOOM-Modus wechseln.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Seitenverhältnis von 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Seitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9-Modus.

Untertitel

Mit die ser F un k tion wird ein breites Bil d (Seitenverhältnis von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

Hinweis: Während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist, können Sie den Bildschirminhalt nach oben oder nach unten verschieben, indem Sie die Tasten "▼/ " ▲" drücken,

14:9

Mit dieser Funktion wird ein breites Bild (Seitenverhältnis von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

03-05-10 15:36:32 PAL B/G

14:9 Zoom

Diese Option stellt das 14:9-Bildformat ein.

Deutsch - 20 -

4:3

Wird dazu verwendet, ein normales Bild (Seitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

03-05-10 15:35:46 PAL B/G

Panorama

Hier kann man die linke und die rechte Seite eines normalen Bildes (Seitenverhältnis 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

Kino

Mit dieser Funktion wird ein breites Bild (Seitenverhältn von 16:9) auf volle Bildschirmgröße gezoomt.

Bildeinstellungen konfi gurieren

Sie können im Detail unterschiedliche Bildeinstellungen verwenden.

Drücken Sie die Taste MENU und wählen Sie das Bildsymbol mit den Tasten 🔊 oder ➕ aus. Drücken Sie die Taste OK, um das Menü "Bildeinstellungen" anzuzeigen.

Bildeinstellungen Modus - Kontrast - Helligkeit - Schärfe - Farbe - Colour Shift Farbtemperatur Rauschreduktion bidnormat Zurücksetzen Dynamisch > 63 32 24 40 R G Kalt Mäßig Auto OK Navigieren Wert ändern Zurück MENU Verlassen

Steuerung des Menüs Bildeinstellungen

Drücken Sie die Tasten ▼" oder ▲", um eine Menüoption zu markieren.

Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

- Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Bildeinstellungen

Modus: Je nach Ihren Wünschen können Sie den entsprechenden Modus einstellen. Der Bildmodus kann auf eines dieser Optionen eingestellt werden: Kino, Spiele, Dynamisch und Natürlich.

Kontrast: Stellt Helligkeits- und Dunkelheitswerte des Bildschirms ein.

Helligkeit: Stellt die Helligkeit des Bildschirms ein.

Schärfe: Stellt die Schärfe der auf dem Bildschirm dargestellten Objekte ein.

Farbe: Stellt die Farbwerte ein.

Colour Shift: Bitte stellen Sie den gewünschten Farbton ein.

Farbton (nur NTSC): Stellt den Farbwert ein.

Farbtemperatur: Stellt den gewünschten Farbton ein.

Die Option "Kalt" ergibt ein Bild mit leichter Betonung von Blau.

Wählen Sie "Normal" für normale Farben.

Die Option "Warm" ergibt ein Bild mit leichter Betonung von Rot.

Rauschreduktion: Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option "Rauschreduktion" den Rausch verringern. Die Rauschreduktion kann auf eine von vier Optionen eingestellt werden: Niedrig, Mäßig, Hoch und Aus.

Spielmodus: Wenn der Spielmodus auf "Ein" gestellt ist, werden spezielle Spieleinstellungen, die für eine bessere Videodarstellung optimiert sind, geladen.

Deutsch - 21 -

Hinweis: Ist der Spielmodus aktiv, können einige Optionen im Menü "Bildeinstellungen" nicht verändert werden.

Bildformat: Stellt die Bildgröße auf Auto,16:9, Untertitel,14:9, 14:9 Zoom, 4:3, Panorama oder Kino.

Zurücksetzen: Setzt die Bildeinstellungen auf die Werkseinstellungen zurück.

Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.

PC-Bildeinstellungen

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Wählen Sie das Bildsymbol mit den Tasten "◀" oder "▶" aus. Das "Bildmenü" erscheint auf dem Bildschirm.

Die Optionen Kontrast, Helligkeit, Farbe, Farbtemperatur und Bildformat in diesem Menü, entsprechen jenen im TV-Bildmenü im Abschnitt "Hauptmenüsystem".

Die Optionen Ton, Einstellungen und Quelle in diesem Menü entsprechen jenen im Abschnitt "Hauptmenüsystem".

PC-Position: Wählen Sie diese Option aus, um die Menüoptionen "PC-Position" anzuzeigen.

PC Lage Auto-Position OK Bildlage Hori... 0 Bildlage Vert... 0 Pixelfrequenz 0 Phase 0

Auto-Position: Optimiert die Anz automatisch. Drücken Sie OK, um die Optimierung durchzuführen.

Bildlage Hori....: Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Bildlage Vert...: Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Pixelfrequenz: Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Phase: Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen,

kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Konfi guration der Klangeinstellungen

Sie können die Klangeinstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten "oder" das Ton Symbol. Drücken Sie die Taste OK, um das Menü "Klangeinstellungen" anzuzeigen.

Toneinstellungen Lautstärke 24 Equalizer Musik Balance 0 Kopfhörer 20 Ton-Modus Stereo AVL Aus Dynamik Bass Aus Surround Sound Aus Digital-Ausgang PCM Navigieren Zurück Wert ändern MENU Verlassen

Steuerung des Menüs Klangeinstellungen

Drücken Sie die Tasten "Menüoption zu markieren.

- Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

- Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Klangeinstellungen

Lautstärke: Stellt die Lautstärke ein.

Equalizer: Drücken Sie die Taste OK, um das Untermenü "Equalizer" anzuzeigen.

Equalizer-Einstellungen Modus < Musik > 120Hz —— 4 500Hz —— 2 1.5KHz —— -2 5.0KHz —— 3 10.0KHz —— 5

Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Normal, Klassik und Benutzer

Deutsch - 22 -

" oder " ", um eine

eingestellt werden. Drücken Sie die Taste MENU, um zum vorherigen Menü zurückzukehren.

Hinweis: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn als der Equalizermodus "Benutzer" eingestellt ist.

Balance: Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

Kopfhörer: Stellt die Lautstärke für den Kopfhörer ein.

Ton-Modus: Sie können zwischen den Modi Mono, Stereo, Dual-I oder Dual-II wählen, jedoch nur, wenn der gewählte Kanal diese Optionen unterstützt.

AVL: Die Funktion Automatische Lautstärkebegrenzu (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke, die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Dynamik Bass: Die Option "Dynamischer Bass" wird zum Erhöhen des Basseffekts des TV-Geräts benutzt.

Surround-Modus: Der Surround-Modus kann auf Ein oder Aus gestellt werden.

Digital-Ausgang: Stellt den Audiotyp für den Digitalausgang ein.

Konfi guration der Einstellungen

Sie können die Einstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten "◀ oder "

aus. Drücken Sie die Taste OK, um das Menü "Einstellungen" anzuzeigen.

Einstellungen Conditional Access Sprache Kindersicherung Timer Datum/Zeit Quellen Andere Einstellungen

Steuerung des Menüs Einstellungen

Drücken Sie die Tasten "▼" oder "▲", um eine Menüoption zu markieren.

Drücken Sie die Taste OK, um eine Option auszuwählen.

- Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Einstellungen

Conditional Access: Einstellen der CA-Module, sofern vorhanden.

Sprache: Legt die Spracheinstellungen fest.

Kindersicherung: Legt die Jugendschutzeinstellungen fest.

Timer: Legt die Timer für gewählte Programme fest.

Datum/Zeit: Stellt Datum und Zeit ein.

Quellen: Aktiviert oder deaktiviert die gewünschten Quellenoptionen.

Andere Einstellungen: Zeigt andere Einstellungsoptionen für das TV-Gerät an.

Verwendung eines Conditional Access-Moduls

WICHTIG: Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist.

Um bestimmte digitale Kanäle zu sehen, ist u. U. ein • CA-Modul (CAM) notwendig. Dieses Modul muss in den CI-Sleckplatz Ihres TV-Geräts eingesetzt werden.

Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter das CAM-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein.

Stecken Sie das CAM-Modul und die SmartCard in den Steckplatz, der sich im Anschlussfach auf der Rückseite des TV-Geräts befindet.

Die CAM-Module sollten korrekt eingesetzt werden. • Sie können nicht vollständig eingesetzt werden, wenn sie falsch herum sind. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.

Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie es ein und warten einen Moment, bis die Karte aktiviert wird.

Wenn kein Modul eingesetzt ist, erscheint der Hinweis: "Kein CI-Modul erkannt".

Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls.

Anzeigen des Menüs Conditional Access (\*)

(*) Diese Menüeinstellungen können sich je nach Diensteanbieter ändern.

Drücken Sie die Taste MENU und wählen Sie das Symbol mit den Tasten “◀” oder “▶” aus. Drücken Sie die Taste OK, um das Menü “Einstellungen” anzuzeigen. Verwenden Sie die Tasten▼ “oder “▲”, um “Conditional Access” zu markieren, und

Deutsch - 23 -

drücken Sie die Taste OK, um die Menüoptionen anzuzeigen.

Konfi gurieren der Spracheinstellungen

In diesem Menü können Sie die Spracheinstellungen des TV-Geräts steuern.

Drücken Sie die Taste MENU und wählen Sie das Symbol "Einstellungen" mit den Tasten ◀ oder "▶" aus. Drücken Sie die Taste OK, um das Menü "Einstellungen" anzuzeigen. Verwenden Sie die Taste ◀ oder "▶" um die Option "Sprache" zu markieren, und drücken Sie OK, um fortzufahren:

Spracheinstellungen System Deutsch Bevorzugt - Audio Deutsch - Untertitel Deutsch - Toletext West - Guide Deutsch Aktuell - Audio Keine - Untertitel Keine Menusprache einstellen MENU Verlassen

Wählen Sie eine Option mit den Tasten " " oder " ▲" aus. Die Einstellungen werden automatisch gespeichert.

Menü: Zeigt die Systemsprache an.

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

Audio: Legt die bevorzugte Audio-Sprache fest.

Untertitel: Legt die Untertitelsprache fest. Die gewählte Sprache wird für die Untertitel verwendet.

Teletext: Legt die Teletext-Sprache fest.

Guide: Stellt die bevorzugte EPG-Sprache aus.

Aktuell (\*)

(*) Diese Einstellungen können nur geändert werden, wenn dies vom Sender unterstützt wird. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden.

- Audio: Ändert die Audiosprache für den aktuellen Kanal.

Untertitel: • Legt die Untertitelsprache aktuellen Kanal fest.

Kindersicherungseinstellungen

Um das Ansehen bestimmter Programme zu verhindern, können Kanäle und Menüs mit der Kindersicherung option gesperrt werden.

Diese Funktion aktiviert bzw. deaktiviert das Menü-Schutzsystem und ermöglicht eine Änderung des PIN-Codes.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten "◀ oder "▶" aus. Drücken Sie die Taste OK, um das Menü "Einstellungen" anzuzeigen. Verwenden Sie die Tasten "▼oder " ▲um die Option "Kindersicherung" zu markieren, und drücken Sie OK, um fortzufahren:

PIN eingeben

Um die Kindersicherung-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben werden. Die voreingestellte PIN-Zahl ist 0000. Nach einer richtigen Eingabe wird das Kindersicherung menü angezeigt:

Kindersicherungseinstellungen Menüspere Aus Maturity Lock Aus Kindersicherung Aus PIN einstellen **** Einstellung auswählen Wert ändern NETBACK Zurück MENU Verlassen

Steuerung des Menüs Kindersicherungseinstellungen (\*)

• Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus.
• Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.
• Drücken Sie OK, um weitere Optionen zu sehen.

(*) Wenn Sie bei der Ersteinstellung "UK" als Länderoption auswählen, wird die Option Alterssperre nicht angezeigt. Diese Einstellung ist nur für EU-Länder verfügbar.

Menüsperre: Die Einstellung "Menüsperre" aktiviert oder deaktiviert den Menüzugriff. Sie können den Zugriff auf das Installationsmenü oder auf das gesatete Menüsystem deaktivieren.

Maturity Lock: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.

Deutsch - 24 -

Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby/Ein-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiv, können Sie das TV-Gerät mit der Taste Standby/Ein in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. Wenn eine Taste gedrückt wird, erscheint die Meldung "Kindersicherung Ein" auf dem Bildschirm.

PIN einstellen: Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben.

WICHTIG: Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie eine neue PIN einstellen, schreiben Sie Diese bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Timer

Drücken Sie die Taste MENU und wählen Sie das Symbol Programmliste mit den Tasten ▼ oder "▶" aus. Drücken Sie OK, um das Kanallistenmenü anzuzeigen. Verwenden Sie die Taste ▼ oder "▲" um die Option "Timer" zu markieren und drücken Sie OK, um fortzufahren:

Einstellen des Ausschalttimers

Diese Einstellung dient dazu, das TV-Gerät nach einer bestimmten Zeit abzuschalten.

Markieren Sie die Option "Einschlaf-Funktion" mit den Tasten "▼ oder " "▲

Verwenden Sie die Taste • " oder " zur Einstellung Der Timer kann in 30-Minuten-Intervallen, zwischen "Aus" und 2 Stunden (120 Minuten) eingestellt werden.

Einstellen von Programmtimern

Sie können mit dieser Funktion Programmtimer für bestimmte Programme festlegen.

Drücken Sie die Taste▼", um für eine Sendung einen Timer festzulegen. Auf dem Bildschirm werden die Funktionstasten für Programmtimer eingeblendet.

Einen Timer hinzufügen

Um einen Timer hinzuzufügen, drücken Sie die Taste • GELB auf der Fernbedienung. Auf dem Bildschirm wird das folgende Menü eingeblendet:

Kanal: Ändert den Kanal mit den Tasten "oder".

Timer type: Diese Option kann nicht eingestellt werden.

Datum: Geben Sie über die Zifferntasten ein Datum ein.

Beginn: Geben Sie mit Hilfe der Zifferntasten eine Startzeit ein.

Ende: Geben Sie mit Hilfe der Zifferntasten eine Endzeit ein.

Dauer: Zeigt die Dauer zwischen Start- und Endzeit an.

Modus: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich einstellen. Wählen Sie eine Option mit den Tasten " oder "

▶" aus.

Drücken Sie die Taste GRÜN, um den Timer zu speichern. Zum Abbrechen, drücken Sie die Taste ROT.

- Ändern / Löschen: Stellt die Kindersicherungseinstellungen für Timer ein.

Einen Timer bearbeiten

- Wählen Sie mit Hilfe der "▼" oder "▲Tasten den Timer, den Sie bearbeiten möchten, aus. Drücken Sie die Taste GRÜN. Auf dem Bildschirm • wird die Meldung "Timer bearbeiten" angezeigt. Wenn Sie fertig sind, drücken Sie GRÜN, um • fortzufahren. Um abzubrechen können die Taste MENU drücken.

Einen Timer löschen

• Wählen Sie mit Hilfe der "▼" oder "▲Tasten den Timer, den Sie löschen möchten.
• Drücken Sie die Taste ROT.

Um den Timer zu löschen, wählen Sie mit Hilfe • der “◀” oder “▶” Tasten die Option “JA” aus. Um den Vorgang abzubrechen, Wählen Sie die Option “NEIN”.

Einstellen von Datum und Uhrzeit

Wählen Sie im Menü "Einstellungen" die Option "Datum/Zeit", um diese einzustellen. Drücken Sie die Taste OK.

Datums-/Zeiteinstellungen Datum 30/04/2010 Zeit 03:23 Zeiteinstellungen < Auto > Zeitzone GMT + 00:00 Wert ändern Zurück MENU Verlassen

- Benutzen Sie die Tasten "▼" oder "▲", um Datum/ Zeit zu markieren.

Die Optionen Datum, Zeit, Zeiteinstellungen und Zeitzone sind verfügbar.

Deutsch - 25 -

Verwenden Sie die Tasten "oder", um die Option "Zeiteinstellungen" zu markieren. Der Zeiteinstellungen wird mit den Tasten "oder" eingestellt. Sie kann auf Auto oder Manuell gestellt werden.

Wenn Auto gewählt wird, können die Optionen Datum/Zeit und Zeitzone nicht eingestellt werden. Wenn Manuell ausgewählt wird, kann die Zeitzone geändert werden:

- Wählen Sie die Option "Zeitzone" durch Drücken der Tasten "▲oder " "Aus.

Verwenden Sie die Tasten ◀ oder "▶ um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Die Einstellungen werden automatisch gespeichert. Drücken Sie MENU, um abzubrechen.

Konfi guration der Quellen-Einstellungen

Hier können Sie die gewählten Quellenoptionen aktivieren oder deaktivieren. Das TV kann durch Drücken der Taste SOURCE nicht auf deaktivierte Quellenoptionen geschaltet werden.

Quellen-Einstellungen EXT1 EXT2 EXT2-S (optional) SIDE AV HDMI1 HDMI2 HDMI3 HDMI4 YPbPr VGA/PC Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Wert ändern Zurück MENU Verlassen

Wählen Sie im Menü "Einstellungen" die Option "Quellen" und drücken Sie OK.

Wählen Sie eine Quelle mit den Tasten“•▼▲” aus.

Verwenden Sie die Tasten ◀ " oder ►", um die gewählte Quelle zu aktivieren oder deaktivieren. Die Einstellungen werden automatisch gespeichert.

Andere Einstellungen konfi gurieren

Um die allgemeinen Einstellungen anzuzeigen, wählen Sie im Menü "Einstellungen" die Option "Andere Einstellungen" und drücken Sie OK.

Andere Einstellungen Menü Zeitlimit 60 Sek > Verschlüsselte Kanäle suchen Ja Hintergrundbeleuchtung Maximal Energiesparmodus Aus Blauer Hintergrund Aus Software-Upgrade V.0.2.7 Für Schwerbürige Aus Audio Beschreibung Aus TV-Auto-AUS 4 h Übertragungsart Digital Aerial Standby Search Aus Land: UK Wert ändern MENU Verlassen

Steuerung

• Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus.
• Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.

Drücken Sie die Taste OK, um ein Untermenü anzuzeigen.

Menü Zeitlimit: Ändert die Anzeigedauer für den Menübildschirm.

Verschlüsselte Kanäle suchen: Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell daktiviert (auf "Aus" gesetzt), werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.

Hintergrundbeleuchtung: Diese Einstellung steuert die Hintergrundbeleuchtung. Sie kann auf Maximal, Minimal, Mittel und Sparmodus (optional) eingestellt werden.

Energiesparmodus

Drücken Sie die Taste "▼" oder "▲", um den Energiesparmodus auszuwählen.

Drücken Sie die Taste "◀ oder "▶ um den Energiesparmodus auf Ein oder Aus zu stellen.

Weitere Informationen zum Energiesparmodus finden Sie im Abschnitt "Umweltinformation" in diesem Handbuch.

Hinweis: Die Funktion Hintergrundbeleuchtung wird ausgeblendet, wenn der Energiesparmodus auf Ein gestellt ist.

Deutsch - 26 -

Blauer Hintergrund: Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.

Software-Upgrade: Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Damit es richtig funktioniert, muss das TV-Gerät im Standby-Modus sein.

Upgradeoptionen Automatische Suche < Aktiviert > Suche nach Upgrade OK

Sie können durch Einstellen der Option "Automatische Suche" die automatische Aktualisierung aktivieren oder deaktivieren.

Mit der Option "Suche nach Upgrade" können Sie manuell nach neuer Software suchen.

Für Schwerhörige: Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung aktivieren, um solche Signale zu empfangen.

Audio Beschreibung: Bei der Audio Beschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen.

Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.

TV-Auto-AUS: Sie können den Zeitwert für die Autoabschaltung einstellen. Wird dieser Zeitwert erreicht und das TV-Gerät erhält für eine bestimmte Zeitspanne keinen Befehl, schaltet es sich ab.

Übertragungsart:

Wenn Sie den gewünschten Übertragungsart mit den Tasten ◀ oder ►einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an. Hat die entsprechende Quelle keine Kanäle gespeichert, wird die Meldung "Keine Kanäle für diesen Typ gefunden" auf dem Bildschirm angezeigt.

Standby-Suche (optional): Wählen Sie mit den Tasten ▼ oder " "▲ie Einstellung Standby-Suche und drücken Sie die Taste ◀ oder "▶, um die Option auf "Ein" oder "Aus" zu setzen. Wenn Sie die Option "Standbysuche" auf "Aus" einstellen, ist diese Funktion nicht verfügbar. Um diese zu verwenden, stellen Sie sicher, dass die Option "Standbysuche" auf "Ein" gestellt ist.

Andere Funktionen

Anzeige der TV-Information: Programmnummer, Programmname, Klanganzeige, Zeit, Teletext, Kanaltyp und Auflösungsinformationen werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste "INFO" gedrückt wird.

Stumm schal tu ngs fu nktio n: Drück en Sie die Taste "um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "drücken oder einfach den Lautstärkepegel höher oder niedriger stellen.

Auswahl Bildmodus: Durch Drücken der Taste PRESETS können Sie die Einstellungen für den Bildmodus je nach Wunsch vornehmen. Die verfügbaren Optionen sind Dynamisch, Natürlich, Kino und Spiele.

Anzeigen von Untertiteln: Sie können die Untertitel durch Drücken der Taste SUBTITLE auf der Fernbedienung aktivieren. Drücken Sie nochmals SUBTITLE, um die Untertitel wieder zu deaktivieren.

Wenn "Untertitel" eingeschaltet sind, erscheint bei Drücken der Taste "■ die folgende Warnmeldung (** nur für UK/GB)

Interaktive Dienste sind nicht verfügbar, wenn Untertitel eingeschaltet sind. Wollen Sie die Untertitel nun abschalten? Ja Nein

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt:

"Teletext / Mix : Aktiviert bei einmaligem Drücken den Teletext. Drücken Sie die Taste nochmals, um den Teletext über dem Programmbild anzuzeigen (Mix). Durch nochmaliges Drücken wird der Teletext-Modus verlassen.

"RETURN" - Indexseite: Dient zur Auswahl der Teletext-Indexseite.

"INFO/?"- Anzeigen: Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

Deutsch - 27 -

"OK" Halten: Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

"◀" ▶Unterseiten : Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

P+ / P- und Ziffern (0-9): Zum Auswählen einer Seite drücken.

Hinweis: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Farbtasten (ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPtext. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOPtext-System vorhanden ist. Durch Drücken der Tasten "▼oder " " ▲ird die jeweils nächste oder vorhergehende Seite angefordert.

Tipps

Pfl ege des Bildschirms: Reinigen Sie den Bildschirm mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können. Stecken Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Geräts aus. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Zurückbleibendes Bild: Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LCD-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom: Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität: Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, usw. aufgestellt? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein. Die Bildqualität kann sich verschlechtern, wenn

zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild: Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton: Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste unterbrochen? Es funktioniert nur ein Lautsprecher. Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung: Das Gerät spricht nicht auf die Fernbedienung an. Möglicherweise sind die Batterien leer. In diesem Fall können Sie die Tasten direkt am TV-Gerät verwenden.

Eingabequellen: Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Deutsch - 28 -

Anhang A: Typische Anzeigemodi PC-Eingang

Das Display hat eine maximale Auflösung von 1360 x 768. Die folgende Tabelle illustriert einige der typischen Anzeigemodi. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen sind unten aufgelistet. Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Index Auflösung Frequenz
1 640x400 70 Hz
2 640x480 60 Hz
3 640x480 75 Hz
4 800x600 60 Hz
5 800x600 75 Hz
6 1024x768 60 Hz
7 1024x768 70 Hz
8 1024x768 75 Hz
9 1152x864 75 Hz
10 1280x768 60 Hz
11 1280x1024	60 Hz
12 1360x768 60 Hz

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle	Unterstützte Signale		Verfügbar
EXT-1(SCART 1)	PAL 50/60		O
	NTSC 60		O
	RGB 50		O
	RGB 60		O
EXT-2(SCART-2)	PAL 50/60		O
	NTSC 60		O
	RGB 50		X
	RGB 60		X
SIDE AV	PAL 50/60		O
	NTSC 60		O
YPbPr	480I 60Hz		O
	480P 60Hz		O
	576I 50Hz		O
	576P 50Hz		O
	720P 50Hz		O
	720P 60Hz		O
	1080I	50Hz	O
	1080I	60Hz	O
	1080P	50Hz	O
	1080P	60Hz	O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz		O
	480P 60Hz		O
	576I 50Hz		O
	576P 50Hz		O
	720P 50Hz		O
	720P 60Hz		O
	1080I	50 Hz	O
	1080I	60Hz	O
	1080P	50Hz	O
	1080P	60Hz	O
	1080P	24 HZ O

(X: Nicht möglich, O : Möglich)

In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Deutsch - 29 -

Anhang C: Unterstützte DVI-Auflösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Auflösungsinformationen halten:

	24Hz 25	Hz 30Hz	50Hz 60Hz
480i					☑
480p					☑
576i				☑
576p				☑
720p				☑	☑
1080i				☑	☑
1080p	☑ ☑	☑ ☑	☑

Anhang D: Im USB-Modus unterstützte Dateiformate

Unterstützte Formate
Format Stream	Videodecoder (MSVD)	Audiodecoder (MSAD)
Audio MP3	Keine	MP3
Audio	WAV/AIFF	Keine--	LPCM
Windows Media(Optional)	WMA / WMV / ASF	VC1	WMA
MPEG1 Program-Stream	MPEG-1 MPEG1	MP3, AC-3 und PCM
MPEG2 Program-Stream	MPEG-2 MPEG2	MP3, AC-3 und PCM
MPEG4	MPEG-4/H264 in MP4-Container	H264 und MPEG4	AAC
AVI (Xvid)	XVID	MPEG4	MP3, AC-3 und PCM

Deutsch - 30 -

Anhang E: Softwareaktualisierung

• Ihr TV-Gerät kann neue Software-Upgrades über das Internet oder über TV-Übertragungskanäle finden und installieren.
• Bei der Suche über TV-Übertragungskanäle durchsucht das TV-Gerät die in den Einstellungen gespeicherten Kanäle. Vor der Upgradesuche sollten daher alle verfügbaren Kanäle eingestellt und aktualisiert werden.

1) Softwareupgrade-Suche über Benutzerschnittstelle

• Sie können eine manuelle Suche nach neuen Softwareupgrades für Ihr TV-Gerät durchführen.
• Navigieren Sie dazu im Hauptmenü. Wählen Sie "Einstellungen" und dann "Weitere Einstellungen". Wählen Sie im Menü "Weitere Einstellungen" die Option "Softwareupgrade" und drücken Sie die Taste OK, um das Menü "Upgradeoptionen" zu wählen.
• Wählen Sie im Menü "Upgradeoptionen" die Option "Suche nach Upgrade" und drücken Sie OK.
• Wird ein neues Upgrade gefunden, beginnt das Gerät mit dem Herunterladen. Ein Fortschrittsbalken zeigt die verbleibende Dauer an. Nach Abschluss des Herunterladens wird eine Meldung angezeigt, dass Sie zum Aktivieren der neuen Software das Gerät neu starten müssen. Drücken Sie OK, um den Neustart zu beginnen.

2) Upgrademodus Suche um 3 Uhr früh

- Wenn die Option "Automatische Suche" im Menü "Upgradeoptionen" aktiviert ist, schaltet sich das Gerät um 3:00 früh ein und sucht auf den Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, wird das TV-Geät bei dem nächsten Einschaltvorgang mit der neuen Softwareversion betrieben.

Hinweis zum Neustartvorgang: Wenn eine neue Software erfolgreich heruntergeladen wurde ist das Neu-Starten der letzte Schritt beim Upgradevorgang. Während des Neustarts führt das TV-Gerät die letzten Initialisierungen durch. Dabei wird das Panel abgeschaltet und die Front-LED zeigt die Aktivität durch Blinken an. Nach etwa 5 Minuten startet das TV-Gerät mit der neuen Softwareversion.

- Wenn das TV-Gerät nach 10 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein. Das TV-Gerät sollte nun mit der neuen Software starten. Funktioniert das Gerät noch immer nicht, wiederholen Sie diesen Vorgang noch einige Male. Wenn auch dies nichts ändert, wenden Sie sich bitte an den Kundendienst, um das Problem beheben zu lassen.

Vorsicht: Ziehen Sie auf keinen Fall den Netzstecker, solange beim Neustartvorgang die LED noch blinkt. Dies kann dazu führen, dass das TV-Gerät nicht mehr gestartet werden kann. Das wäre dann ein Problem, welches nur vom Kundendienst behoben werden kann.

Technische Daten

TV-ÜBERTRAGUNG

ANZAHL DER VOREINGESTELLTEN KANÄLE

1000

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

16:9-Display, 32" Bildschirmgröße

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 212 x 776 x 567

Gewicht (Kg): 10,40

TxLxB (Ohne Standfuß): 94 x 776 x 542

Gewicht (Kg): 9,70

Digitaler Empfang (DVB-T)

Übertragungsstandards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbolrate: COFDM mit 2K/8K FFT-Modus.

-Modulation: 16-QAM - 64-QAM FEC für alle DVB• Modi (wird automatisch gefunden)

MHEG-5 Engine, erfüllt Engine Profi le 1 (Nur UK)•

Object carousel-Support erfüllt ISO/IEC 135818-6 und UK DTT-Profi I (Nur UK).

Frequenzbereich : 474-850 MHz für UK-Modelle

ii. VIDEO

-H.264 (MPEG-4 p. 10) Main- und High Profi le Level • 4.1/MPEG-2 MP@HL Videodecoder.

-HD-Anzeige kompatibel mit mehreren Formaten • (1080i, 720p, 576p)

-CVBS-Analogausgang. (Ist bei HD-Kanälen nicht verfügbar).

iii. AUDIO

-MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, AC3, E-AC3

-Unterstützte Abtastfrequenzen 32, 44,1 und 48 kHz

Digitaler Empfang (DVB-C)

Übertragungsstandards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s

-Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM und 256-QAM

ii. VIDEO

- Alle MPEG2 MP@ML-Formate mit

Aufwärtskonvertierung und Filterung auf CCIR601-Format.

-Analoge CVBS-Ausgabe.

iii. AUDIO

-Alle MPEG1 Layer 1- und 2-Modi

-Unterstützte Abtastfrequenzen 32, 44,1 und 48 kH

Deutsch - 32 -

Hinweise

Sicherheitshinweise

Achtung: um Feuer oder elektrischen Schlag zu vermeiden, nicht das Gehäuse oder die Rückseite öffnen.

Der Blitz mit Pfeilkopf in einem gleichseitigen Dreieck soll den Nutzer auf das Anliegen von nicht isolierter gefährlicher Spannung im Gerätegehäuse aufmerksam machen, die stark genug sein kann, um einer Person einen elektrischen Schlag zu versetzen.

CE Zertifikat Symbol: Wir haben Tests durchgeführt und aufgezeichnet, um das Einhalten aller relevanten EU-Richtlinien und Anforderungen zu gewährleisten.

Das Ausführungszeichen in einem gleichseitigen Dreieck soll den Nutzer auf wichtige Bedienungs,- Wartungs- und Serviceinstruktionen in der dem Gerät beiliegenden Gebrauchsanweisung aufmerksam machen.

Laserprodukt-Symbol auf der Rückseite des Gerätes; zeigt an, dass des sich bei dem Gerät um ein klassifiziertes Laserprodukt handelt. Ausserhalb des Gerätes nur schwache Laser und ungefährliche Strahlung verwenden.

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein.

Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Feuchtigkeit und Reinigung

Dieses Produkt ist nicht wasserfest! Tauchen Sie das Gerät nicht in Wasser ein und lassen ihn auch nicht mit Wasser in Berührung kommen. In das Gerät eindringende Wasser kann ernsthafte Schäden verursachen. Verwenden Sie keine Reinigungsmittel, die Alkohol,

Ammoniak, Benzen oder Schleifmittel enthalten, da diese das Gerät beschädigen können. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Hitze und Wärme

Setzen Sie das Gerät nicht direkter Sonnenstrahlung aus. Achten Sie darauf, das das Gerät keinen direkten Wärmequellen wie Heizung oder offenem Feuer ausgesetzt ist. Achten Sie darauf, das die Lüftungsschlitze des Gerätes nicht verdeckt sind.

Wichtige Hinweise zum Gehörschutz, Vorsicht!

Ihr Gehör liegt Ihnen und auch uns am Herzen.

Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes.

Wir empfehlen: Vermeiden Sie hohe Lautstärken!

Sollte das Gerät von Kindern verwendet werden, achten Sie darauf, dass das Gerät nicht zu laut eingestellt wird.

Deutsch - 34 -

Achtung!

Zu hohe Lautstärken können bei Kindern irreparable Schäden hervorrufen.

EINSTELLEN EINES SICHEREN LAUTSTÄRKEPEGELS

•Bei fortwährendem Hören von lauter Musik gewöhnt sich Ihr Gehör allmählich daran und vermittelt
Ihnen dann den Eindruck, als ob die Lautstärke niedriger wäre.
•Was Ihnen normal erscheint, kann allerdings in Wahrheit schädlich sein.
- Um sich davor zu schützen, stellen Sie die Lautstärke auf einen niedrigen Pegel ein.
- Erhöhen Sie die Lautstärke langsam, bis Sie problemlos und klar hören können.
- Schäden an Ihrem Gehör sind vielfältig und können nicht rückgängig gemacht werden.
•Sollten sich Ihnen Beschwerden im Ohr bemerkbar machen, kontaktieren Sie bitte einen Arzt.

Störungen anderer Gerätschaften

Sollten während des Gebrauchs TV- oder Radio-Störgeräusche auftreten, platzieren Sie das Gerät an einem anderen Ort innerhalb des Raumes/Gebäudes.

Entsorgung

Fachgerechtes Recycling

Batterien und Verpackungsmaterialien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Getrenntes entsorgen von Verpackungsmaterialien schont die Umwelt.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Copyright

Jede andere Nutzung ist ohne die Zustimmung von Schaub Lorenz International GmbH strengstens untersagt.

Alle Urheberrechtsvermerke und anderen Eigentumskennzeichen sind bei Nachbildungen beizubehalten.

Urheber- und andere Eigentumsrechte am Inhalt liegen bei Schaub Lorenz International GmbH Alle Rechte am Inhalt verbleiben bei Schaub Lorenz International GmbH.

Soweit nicht ausdrücklich ausgeschlossen, darf der veröffentlichte Inhalt dieser Anleitung in unveränderter Form für den privaten Gebrauch genutzt werden.

Deutsch - 36 -

SCHAUBLORENZ

Landesvertrieb für dieses Schaub Lorenz Produkt Area sales agent for this Schaub Lorenz product

Österreich / Austria

Deutschland / Germany

HB Germany Vertriebs GmbH

Martin-Behaim-Str.12

63263 Neu-Isenburg

GERMANY

www.hb-europe.com

Schweiz / Switzerland

HB Switzerland AG

Oberfeldstrasse 20

CH-8302 Kloten

SWITZERLAND

www.hb-europe.com

Simplify life

Deutsch - 37 -

SCHAUBLORENZ

Garantiekarte

Garantiekarte bitte mit dem Kaufbeleg zwei Jahre aufbewahren!

Sollte es zu einer Störung an Ihrem Gerät kommen, gewöhrt SCHAUB LORENZ 24 Monate Garantie auf Material- und Herstellungsfehler, beginnend mit dem Kauftog.

Im Falle von Garantieansprüchen wenden Sie sich bitte an folgende Hotline:

A: 0800 255 58 88 (9 cent / Min.)
CH: 0800 563 679 (Kosten / Netzabhängig)
D: 0180 344 88 99 (9 cent / Min.)

Damit Sie die volle Garantie in Anspruch nehmen können, sollten Sie bei der Installation unbedingt darauf achten, dass nur original mitgeliefertes Zubehör, wie z.B. Kabel, Stecker usw. verwendet werden. Bei Eingriff in das Gerät durch nicht autorisierte Personen erlöschen jegliche Gewährleistungs- und Garantieansprüche. Leistung aus Garantie- oder Gewahleistung erfolgt nicht bei Schäden welche durch unsachgemäße Installation, fehlerhafte Bedienung sowie durch mechanische Beschädigungen durch Unfall oder Stoß entstanden sind. Anlagen: Kaufbeleg, Rechnung, Kassenbon usw.

Garantie kann nur erfolgen, wenn diese Garantiekarte vollständig ausgefüllt und mit einem Kaufbeleg versehen ist!

Name, Vorname:

Straße:

PUZ / Ort:

Telefon:

Modellbezeichnung + Artikel Nr.

Kaufdatum: Händler:

Kurze Fehlerbeschreibung:

Unterschrift:

Simplify life

Deutsch - 38 -

Contents

Features 40

Introduction 40

Preparation 40

Jeglliche nicht gestattete Verwendung des Namens/Markenlogos von SCHAUB LORENZ, ohne Genehmigung, ist zu unterlassen.
